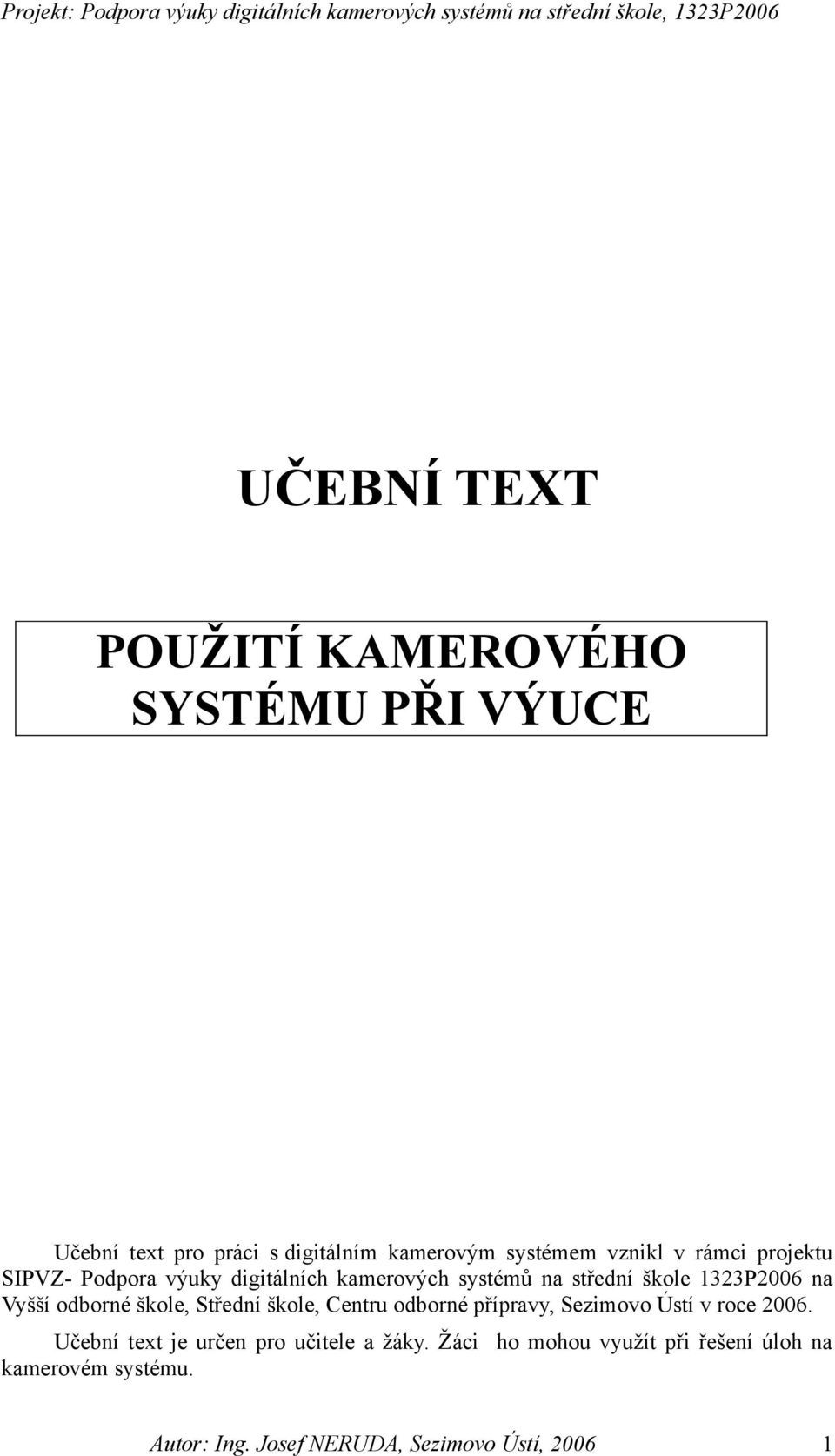

1 UČEBNÍ TEXT POUŽITÍ KAMEROVÉHO SYSTÉMU PŘI VÝUCE Učební text pro práci s digitálním kamerovým systémem vznikl v rámci projektu SIPVZ- Podpora výuky digitálních kamerových systémů na střední škole 1323P2006 na Vyšší odborné škole, Střední škole, Centru odborné přípravy, Sezimovo Ústí v roce Učební text je určen pro učitele a žáky. Žáci ho mohou využít při řešení úloh na kamerovém systému. 1

2 OBSAH: 1. ÚVOD 2 2. SYSTÉM OMNICAST 3 3. DIGITÁLNÍ KAMEROVÝ SYSTÉM COP SEZIMOVO ÚSTÍ NÁVOD PRO POUŽÍVÁNÍ SYSTÉMU ÚVOD Inteligentní budovy Požadavky na vybavení a správu budov se neustále zvyšují, integrace samostatně instalovaných technologií (EZS, EPS, CCTV apod.) se stává komplikovanější. Řešením je moderní softwarová architektura plně provozovaná po IP sítích. Obr. 1 Inteligentní budova 2

3 2. OMNICAST IP BEZPEČNOSTNÍ ŘEŠENÍ Omnicast je softwarové řešení pro kamerové bezpečnostní a sledovací systémy.využívá prvky a struktury standardních počítačových sítí, proto se používá označení IP systém. Řeší nepřetržitě řízení přenosu dat z digitálního videa přes libovolnou IP síť (propojení bezpečnostních kamer CCTV přes místní sítě LAN nebo rozlehlé sítě WAN). Kombinace výhod počítačových a síťových technologií spolu s osvědčenými prvky a principy klasických kamerových okruhů přináší zcela nový rozměr v samotném pojetí a využití kamerové techniky. Tato moderní technologie pro řešení kamerového systému spolu s využitím sítě LAN a využitím výpočetní techniky na škole, byly rozhodujícím faktorem při rozhodování o nejvhodnějším výukovém a demonstračním systému CCTV. 1.1 Přínosy Výběr z komponentů celé řady výrobců kamer, čidel a senzorů Rozložená architektura současné živé monitorování z více stanovišť a archivování snímaného obrazu na standardních úložných serverech Jednoduchá a bezpečná správa a použití Ochrana před výpadkem Evidence uživatelských skupin spolu s jejich hesly a přístupovými právy Informace předává do terénu na Pocket PC Integruje jednotný interface s ostatními systémy 1.2 Video Komprese MPEG-4, M-JPEG Datový tok od 8 Kbit/s do 10 Mbit/s na jednu kameru Obrazová frekvence až 30 obrázků za sekundu z jedné kamery Rozlišení od 176x120 až multi Megapixel Podpora analogových i IP kamer 1.3 Zobrazení Až 16 živých obrazů na jednom monitoru Až 32 současných živých kamer zobrazeno na duálních obrazovkách PC Neomezený počet kamer zobrazených na analogové videostěně Současné zobrazení kamer z libovolného místa Možnost připojení konvenčních analogových monitorů Podpora zobrazovacích stěn Okamžité přehrání záznamu pro každou kameru v režimu živého obrazu Digitální zvětšení pro podrobnou analýzu Podpora dotykových obrazovek Touch Screen 3

4 1.4 Ukládání a archivace Distribuovaná archivace bez omezení kapacity Využití standardních archivačních technologií a médií Inteligentní vyhledávání podle nejrůznějších kritérií Spouštění záznamu na základě alarmu, pohybu či časového rozvrhu Aplikace Dual Stream principu dovolující nastavení dvou nezávislých datových toků různých parametrů 1.5 Přenos Video a audio se mohou přenášet přes libovolnou IP síť IP multicast minimalizuje spotřebu šířky pásma Bezdrátové spojení přes b, 80211g Dálkový přístup přes DSL, kabel, buňky (jako GSM telefon), ISDN, T1 nebo T3 1.6 Paměť Rozložená archivace na více záznamových serverech dovoluje neomezenou kapacitu paměti Archivace vykonána s použitím standardní technologie ukládání na PC Dvouproudová technologie dovoluje nezávislost nastavení paměti a živého displeje Inteligentní schopnosti vyhledávání založené na datu a času, událostech, akcích, záložkách a pohybu Záznamové volby zahrnují nastavený čas a datum, událost nebo pohyb 1.7 Integrace Přes 20 řídících protokolů PTZ (kamery s možností dálkového otáčení) Řídící systémy s hierarchickým přístupem Automatizace budovy Systémy prodejních pultů Topení, ventilace a klimatizační systémy (měření a regulace) 1.8 Audio Plně duplexní hlasový IP intercom Podpora mnoha audio protokolů 4

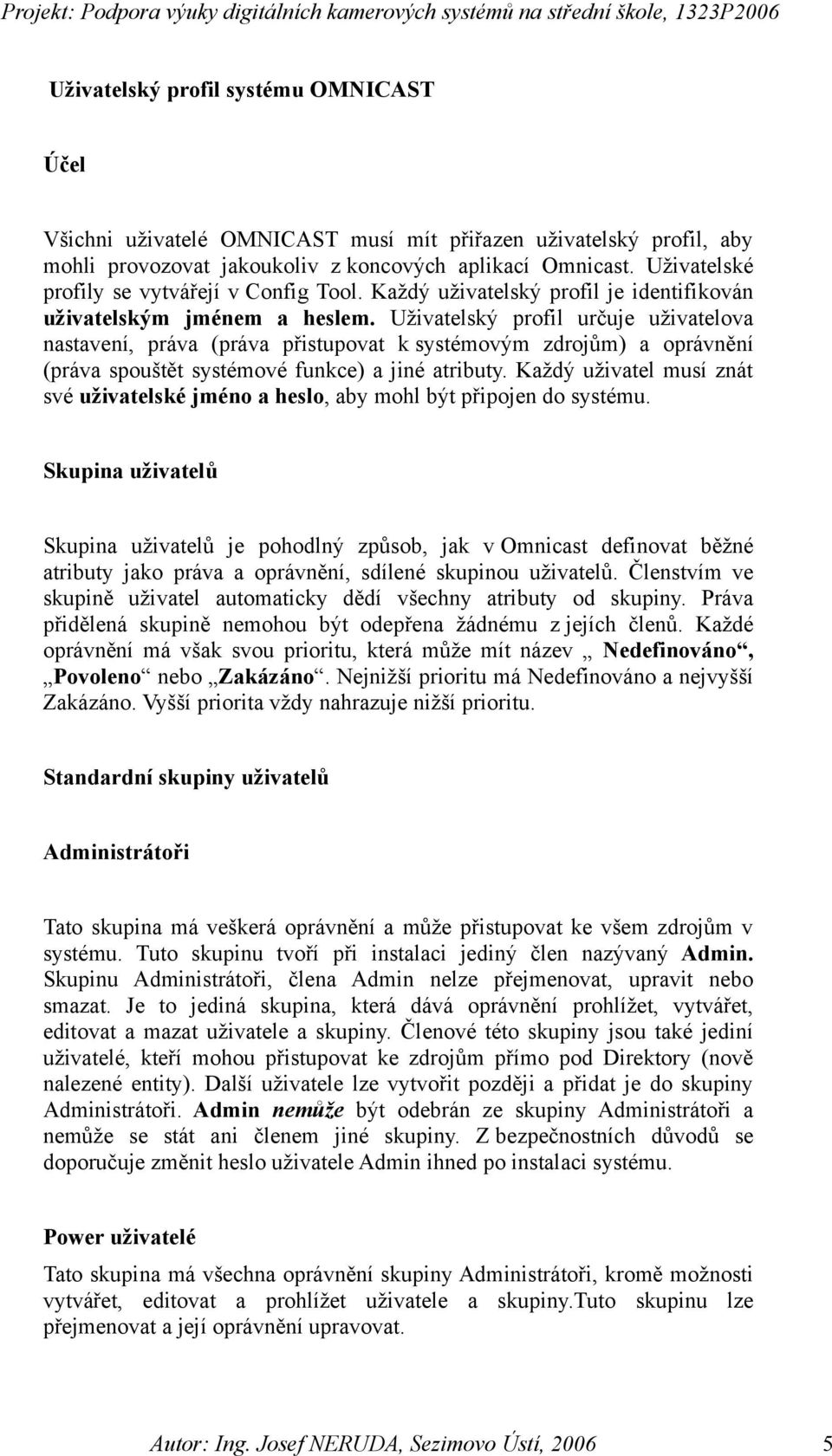

5 Uživatelský profil systému OMNICAST Účel Všichni uživatelé OMNICAST musí mít přiřazen uživatelský profil, aby mohli provozovat jakoukoliv z koncových aplikací Omnicast. Uživatelské profily se vytvářejí v Config Tool. Každý uživatelský profil je identifikován uživatelským jménem a heslem. Uživatelský profil určuje uživatelova nastavení, práva (práva přistupovat k systémovým zdrojům) a oprávnění (práva spouštět systémové funkce) a jiné atributy. Každý uživatel musí znát své uživatelské jméno a heslo, aby mohl být připojen do systému. Skupina uživatelů Skupina uživatelů je pohodlný způsob, jak v Omnicast definovat běžné atributy jako práva a oprávnění, sdílené skupinou uživatelů. Členstvím ve skupině uživatel automaticky dědí všechny atributy od skupiny. Práva přidělená skupině nemohou být odepřena žádnému z jejích členů. Každé oprávnění má však svou prioritu, která může mít název Nedefinováno, Povoleno nebo Zakázáno. Nejnižší prioritu má Nedefinováno a nejvyšší Zakázáno. Vyšší priorita vždy nahrazuje nižší prioritu. Standardní skupiny uživatelů Administrátoři Tato skupina má veškerá oprávnění a může přistupovat ke všem zdrojům v systému. Tuto skupinu tvoří při instalaci jediný člen nazývaný Admin. Skupinu Administrátoři, člena Admin nelze přejmenovat, upravit nebo smazat. Je to jediná skupina, která dává oprávnění prohlížet, vytvářet, editovat a mazat uživatele a skupiny. Členové této skupiny jsou také jediní uživatelé, kteří mohou přistupovat ke zdrojům přímo pod Direktory (nově nalezené entity). Další uživatele lze vytvořit později a přidat je do skupiny Administrátoři. Admin nemůže být odebrán ze skupiny Administrátoři a nemůže se stát ani členem jiné skupiny. Z bezpečnostních důvodů se doporučuje změnit heslo uživatele Admin ihned po instalaci systému. Power uživatelé Tato skupina má všechna oprávnění skupiny Administrátoři, kromě možnosti vytvářet, editovat a prohlížet uživatele a skupiny.tuto skupinu lze přejmenovat a její oprávnění upravovat. 5

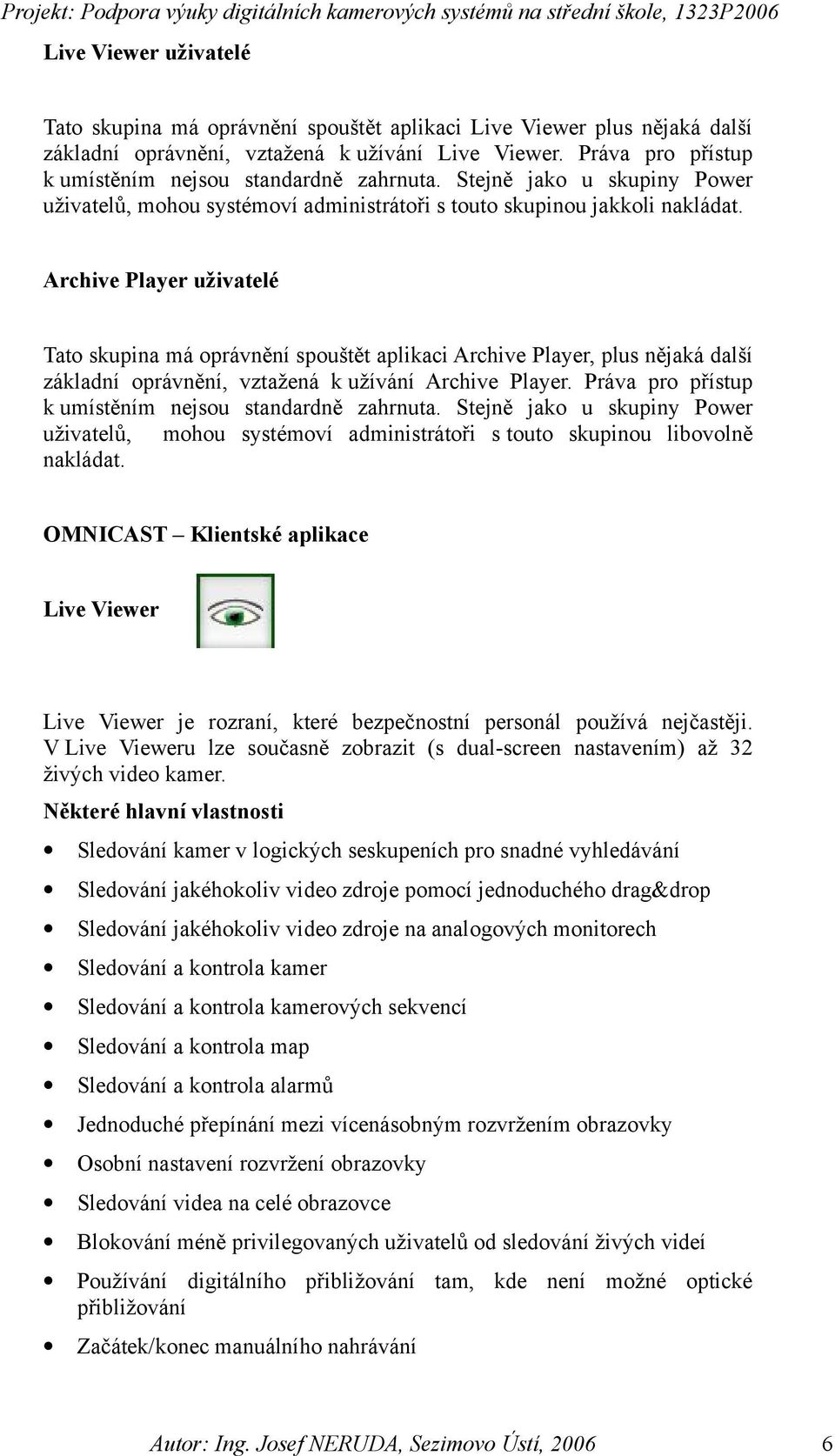

6 Live Viewer uživatelé Tato skupina má oprávnění spouštět aplikaci Live Viewer plus nějaká další základní oprávnění, vztažená k užívání Live Viewer. Práva pro přístup k umístěním nejsou standardně zahrnuta. Stejně jako u skupiny Power uživatelů, mohou systémoví administrátoři s touto skupinou jakkoli nakládat. Archive Player uživatelé Tato skupina má oprávnění spouštět aplikaci Archive Player, plus nějaká další základní oprávnění, vztažená k užívání Archive Player. Práva pro přístup k umístěním nejsou standardně zahrnuta. Stejně jako u skupiny Power uživatelů, mohou systémoví administrátoři s touto skupinou libovolně nakládat. OMNICAST Klientské aplikace Live Viewer Live Viewer je rozraní, které bezpečnostní personál používá nejčastěji. V Live Vieweru lze současně zobrazit (s dual-screen nastavením) až 32 živých video kamer. Některé hlavní vlastnosti Sledování kamer v logických seskupeních pro snadné vyhledávání Sledování jakéhokoliv video zdroje pomocí jednoduchého drag&drop Sledování jakéhokoliv video zdroje na analogových monitorech Sledování a kontrola kamer Sledování a kontrola kamerových sekvencí Sledování a kontrola map Sledování a kontrola alarmů Jednoduché přepínání mezi vícenásobným rozvržením obrazovky Osobní nastavení rozvržení obrazovky Sledování videa na celé obrazovce Blokování méně privilegovaných uživatelů od sledování živých videí Používání digitálního přibližování tam, kde není možné optické přibližování Začátek/konec manuálního nahrávání 6

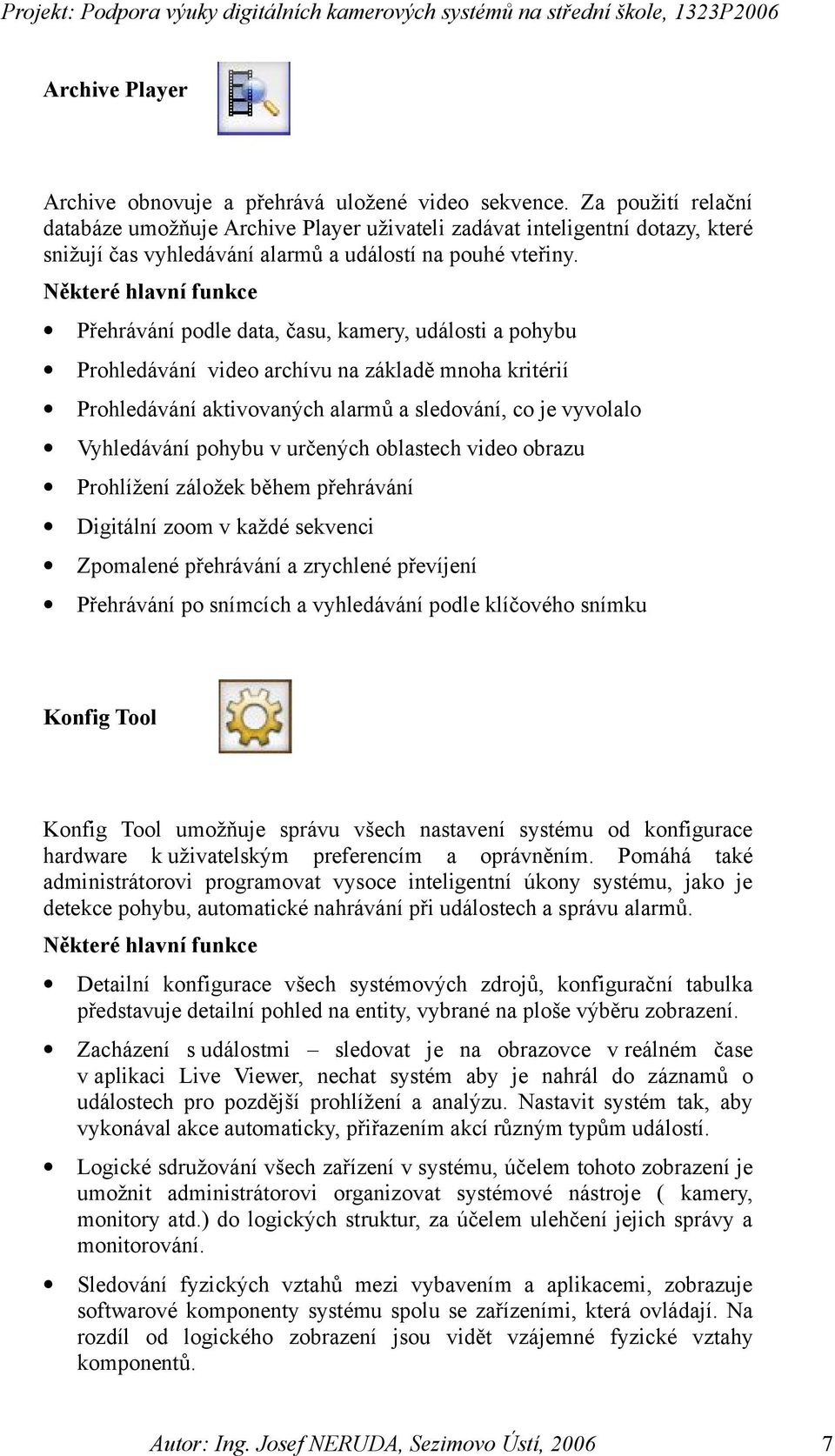

7 Archive Player Archive obnovuje a přehrává uložené video sekvence. Za použití relační databáze umožňuje Archive Player uživateli zadávat inteligentní dotazy, které snižují čas vyhledávání alarmů a událostí na pouhé vteřiny. Některé hlavní funkce Přehrávání podle data, času, kamery, události a pohybu Prohledávání video archívu na základě mnoha kritérií Prohledávání aktivovaných alarmů a sledování, co je vyvolalo Vyhledávání pohybu v určených oblastech video obrazu Prohlížení záložek během přehrávání Digitální zoom v každé sekvenci Zpomalené přehrávání a zrychlené převíjení Přehrávání po snímcích a vyhledávání podle klíčového snímku Konfig Tool Konfig Tool umožňuje správu všech nastavení systému od konfigurace hardware k uživatelským preferencím a oprávněním. Pomáhá také administrátorovi programovat vysoce inteligentní úkony systému, jako je detekce pohybu, automatické nahrávání při událostech a správu alarmů. Některé hlavní funkce Detailní konfigurace všech systémových zdrojů, konfigurační tabulka představuje detailní pohled na entity, vybrané na ploše výběru zobrazení. Zacházení s událostmi sledovat je na obrazovce v reálném čase v aplikaci Live Viewer, nechat systém aby je nahrál do záznamů o událostech pro pozdější prohlížení a analýzu. Nastavit systém tak, aby vykonával akce automaticky, přiřazením akcí různým typům událostí. Logické sdružování všech zařízení v systému, účelem tohoto zobrazení je umožnit administrátorovi organizovat systémové nástroje ( kamery, monitory atd.) do logických struktur, za účelem ulehčení jejich správy a monitorování. Sledování fyzických vztahů mezi vybavením a aplikacemi, zobrazuje softwarové komponenty systému spolu se zařízeními, která ovládají. Na rozdíl od logického zobrazení jsou vidět vzájemné fyzické vztahy komponentů. 7

8 Sledování stavu a nastavení archivačního úložiště, záložka statistiky nabízí statistické informace o disku a využití šířky pásma pro vybraný Archiver. Sledování a správa obnovených záloh, jedná se o soubor video archivů, zkopírovaných na záložní zařízení během jediné zálohovací operace, jsou vytvořeny archiverem pro dlouhodobé uchování video archivů. Ovládání šířky pásma a kvality archivace, záložka dynamický záznam umožňuje administrátorovi zvýšit kvalitu nahrávaného video streamu při spuštění nahrávání uživatelem nebo událostí. Konfigurace manuální, na událostech založené nebo nepřetržité archivace, tímto výběrem lze dočasně vypnout rozvrh archivace, lze též použít výběr manuální, resp. průběžný. Konfigurace nahrávacího bufferu před/po událostech, lze zadat uchovávání archívu podle počtu požadovaných dnů, lze volit variantu nahrávání videa spolu s auditem. Detekce pohybu na celé obrazovce nebo v její části, na záložce Detekce pohybu lze zapnout nebo vypnout detekci pohybu pro příslušnou kameru. Detekci pohybu je možno použít k automatickému zapnutí nahrávání příkazem Pohyb zapnut resp. Pohyb vypnut. Ovládání uživatelských přístupových práv a oprávnění, každý uživatel je v Omnicastu charakterizován uživatelským profilem v Directory. Termín uživatel vyjadřuje lidského uživatele. Blokování, sledování živého videa méně oprávněným uživatelům, příkazem blokování kamer může uživatel s vyšším oprávněním zamezit uživatelům s nižším oprávněním sledovat výběr z některých kamer. Definice kamerových sekvencí, kamerová sekvence je seznam kamer, ovládaných Virtuální Maticí, kde je každé kameře dán čas na zobrazení podle cyklického programu. Definice Maker, Makro je sekvence příkazů, kterou lze uložit, vyvolat a rychle spustit v případě potřeby. Integrace konvenčních CCTV matic. 8

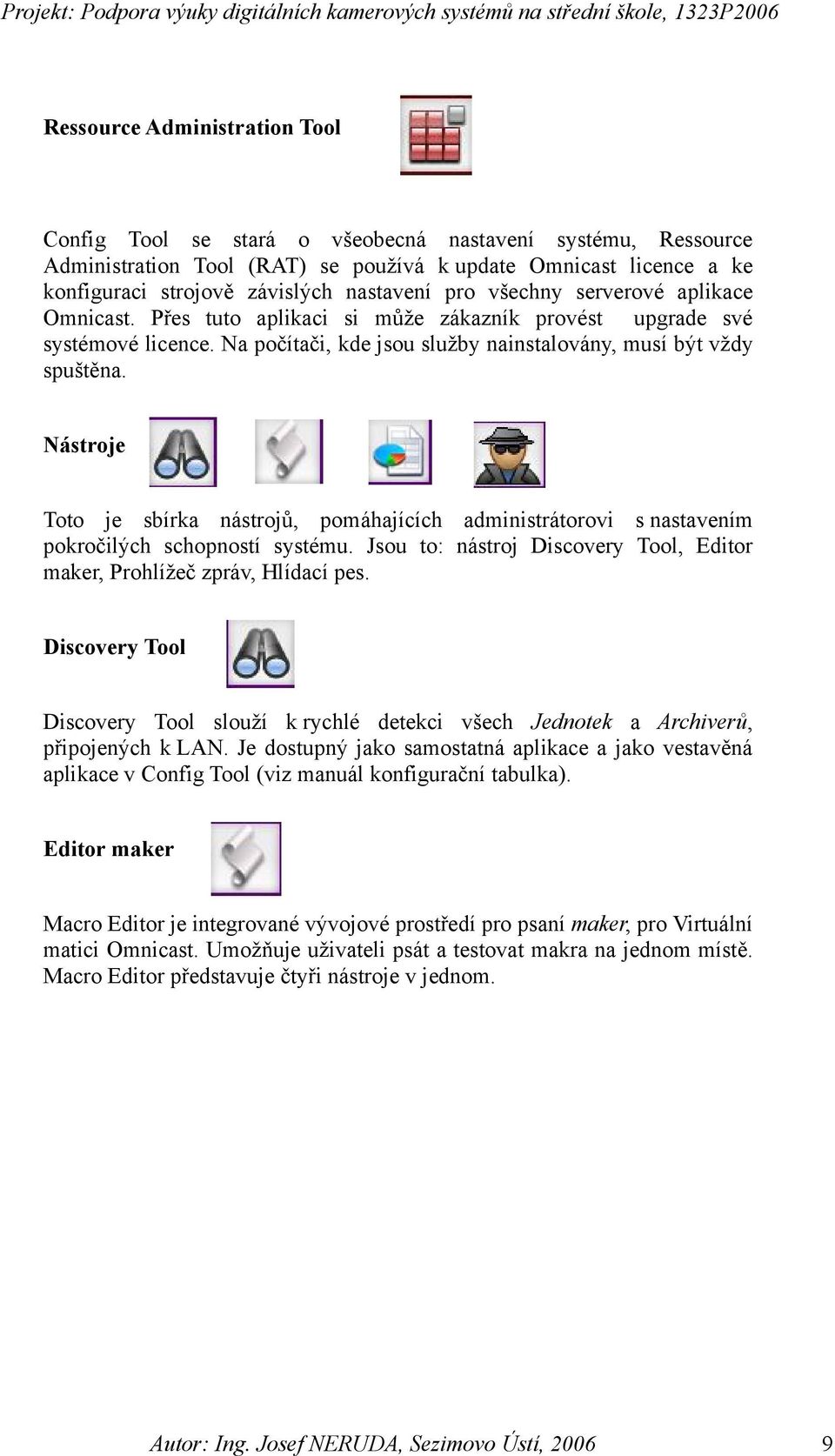

9 Ressource Administration Tool Config Tool se stará o všeobecná nastavení systému, Ressource Administration Tool (RAT) se používá k update Omnicast licence a ke konfiguraci strojově závislých nastavení pro všechny serverové aplikace Omnicast. Přes tuto aplikaci si může zákazník provést upgrade své systémové licence. Na počítači, kde jsou služby nainstalovány, musí být vždy spuštěna. Nástroje Toto je sbírka nástrojů, pomáhajících administrátorovi s nastavením pokročilých schopností systému. Jsou to: nástroj Discovery Tool, Editor maker, Prohlížeč zpráv, Hlídací pes. Discovery Tool Discovery Tool slouží k rychlé detekci všech Jednotek a Archiverů, připojených k LAN. Je dostupný jako samostatná aplikace a jako vestavěná aplikace v Config Tool (viz manuál konfigurační tabulka). Editor maker Macro Editor je integrované vývojové prostředí pro psaní maker, pro Virtuální matici Omnicast. Umožňuje uživateli psát a testovat makra na jednom místě. Macro Editor představuje čtyři nástroje v jednom. 9

10 1. Editor kódu ekvivalentní tomu, který se nachází v Config Tool v Macro Kód. 2. Monitor skriptů ekvivalentní tomu, který se nachází v Config Tool, Virtuální matice Statistiky. V tabulce Virtuální matice může administrátor spustit a monitorovat jakékoliv makro, definované v systému, dále vyjmenovává všechny klávesnice, které jsou právě ovládány Virtuální maticí. ( Spuštění makra viz manuál). 3. Debugger. Syntaktické chyby jsou indikovány číslem řádků a sloupce při spuštění skriptu. 4. Monitor událostí (spodní plocha) ekvivalentní seznamu událostí, v aplikaci Live Viewer. Report Viewer Report Viewer je snadno použitelný ohlašovací nástroj, který administrátorovi nabízí sedm standardních hlášení, k monitorování různých stránek systému. Hlášení lze přizpůsobit třídícími a filtrovacími volbami. Použití Report Vieweru (viz podrobný manuál). Watch Dog (Hlídací pes) Watch Dog je služba, která umožňuje monitorovat aplikace (nebo služby) Omnicast Serveru. Pokud serverová aplikace selže, je Watch Dog zodpovědný za restart této aplikace, stejně jako za upozornění odpovědných uživatelů em. Watch Dog se instaluje vždy spolu se serverovými aplikacemi Omnicast. Standardně je nastaven k monitorování všech serverových aplikací Omnicastu. Jeho chování může ovlivnit uživatel pomocí rozhraní Konfigurace Watch Dog. 10

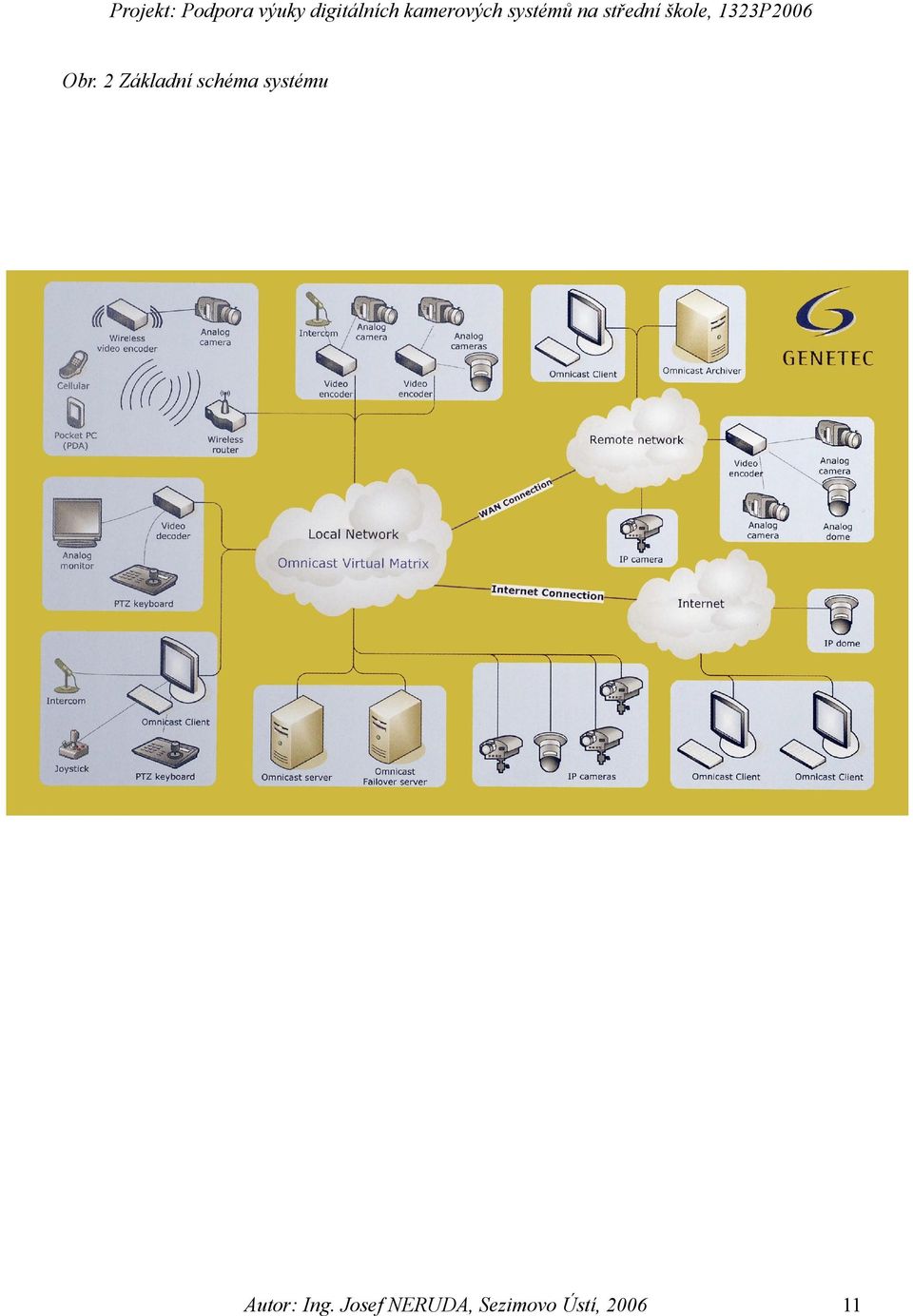

11 Obr. 2 Základní schéma systému 11

12 3. DIGITÁLNÍ KAMEROVÝ SYSTÉM SEZIMOVO ÚSTÍ Obr.3 Systém obsahuje 6 napevno rozmístěných kamer typ AXIS 210 v prostorách chodby a schodiště. Dvě kamery tohoto typu jsou variabilní a použitelné v kterékoliv části budovy po připojení pomocí propojovací šňůry na síť LAN.Tyto kamery slouží pro manuální nastavování a připojení k výukovým účelům. Jedna kamera AXIS 210 je připojena do prostoru recepce školy a je též situována jako pevná. Venkovní kamera typu AXIS 211 je umístěna ve vodotěsném krytu a je nasměrována na parkoviště školy. 7 vnitřních a jedna venkovní kamera jsou Obrázek znázorňuje princip digitálního systému CCTV v COP Sezimovo Ústí. připojeny k síti LAN pomocí metalizovaných kabelů typu.pomocí sítě LAN jsou připojeny obě pracovní monitorovací stanice, jedna na učebně EZS, druhá v recepci školy. Server se systémem OMNICAST zajišťuje záznam, distribuci videostreamů a jejich možnou integraci do dalších systémů. 12

13 Popis nastavení síťových kamer AXIS

14 14

15 15

16 16

17 17

18 18

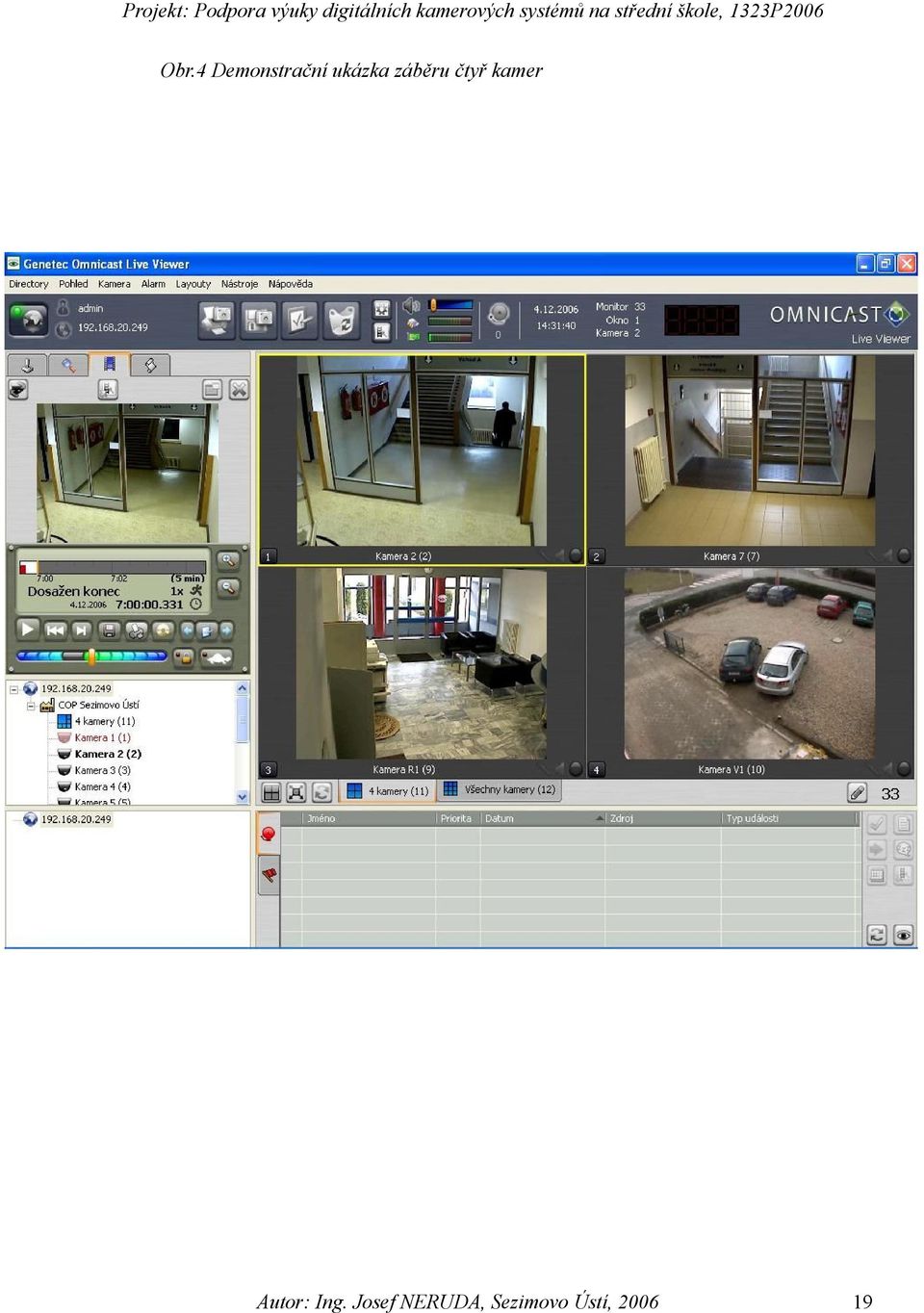

19 Obr.4 Demonstrační ukázka záběru čtyř kamer 19

20 Obr.5 Venkovní kamera AXIS 290A 20

21 Obr.6 Záběr venkovní kamery AXIS 290 z parkoviště školy 21

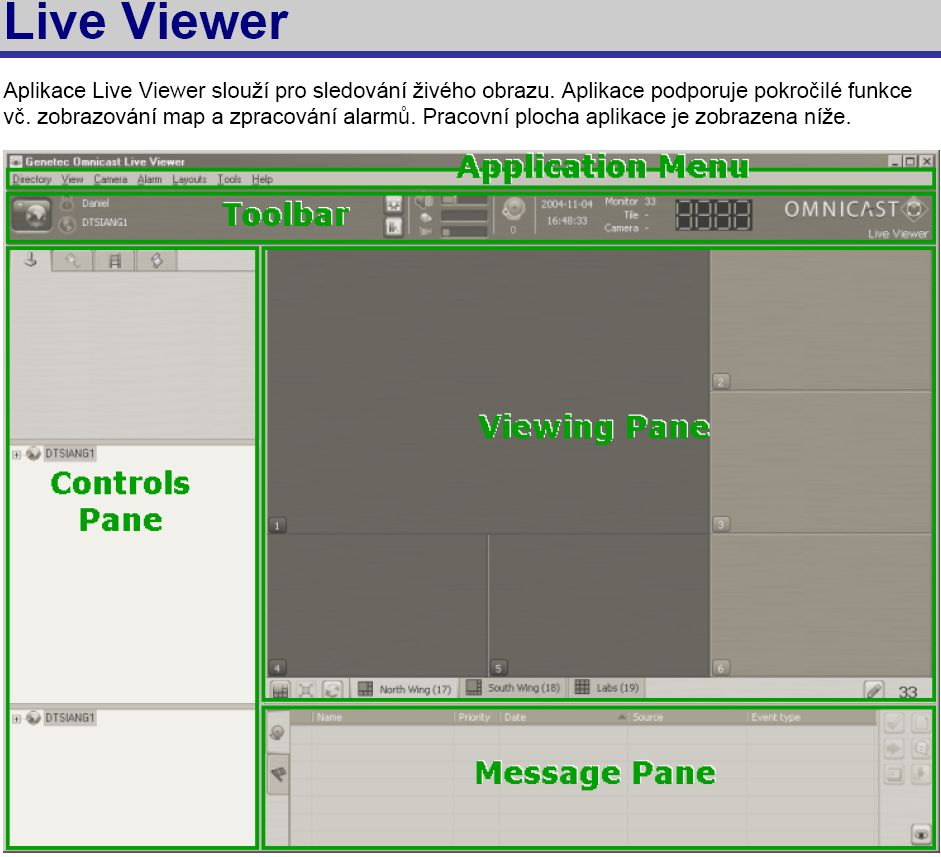

22 4. NÁVOD PRO POUŽÍVÁNÍ SYSTÉMU Obr.7 Pracovní plocha aplikace Live Viewer 22

23 23

24 Obr.8 Panel zobrazení 24

25 25
