1 UČEBNÍ TEXT OBSLUHA ŘÍDÍCÍ STANICE KAMEROVÉHO SYSTÉMU Učební text pro práci s digitálním kamerovým systémem vznikl v rámci projektu SIPVZ- Podpora výuky digitálních kamerových systémů na střední škole 1323P2006 na Vyšší odborné škole, Střední škole, Centru odborné přípravy, Sezimovo Ústí v roce Učební text je určen pro učitele a žáky. Žáci ho mohou využít při řešení úloh na kamerovém systému 1

2 OBSAH 1 LIVE VIEWER 1) 2) 3) 4) 5) 6) 7) Přehled Pracovní plocha Camera Menu Nahrát Lokálně Menu Alarm Layouts Menu Panel nástrojů 2 ARCHIVE PLAYER 1) Přehled 2) Synchronní přehrávání 3) Ovládání záznamu 3 CONFIG TOOL 1) Pokrytí 2) Rozvrh archivace

3 1 Live Viewer Přehled Intuitivní a výkonný Live Viewer je intuitivní rozhraní pro živý monitoring alarmu. Na C111 lze sledováno 8 kamer současně. Uživatelský design umožňuje snadné ovládání jednotlivých kamer. Z pohledu řídicí stanice, můžeme sledovat z vybrané kamery pohyb na chodbě v 1.N.P. parkoviště a vstup do budovy A. Hlavní vlastnosti : Sledovací schopnosti Sledování kamer v logických seskupeních pro snadné vyhledávání Sledování a kontrola kamer Sledování a kontrola kamerových sekvencí Sledování a kontrola alarmů Přizpůsobení monitorovací oblasti Jednoduché přepínání mezi vícenásobným rozvržením obrazovky Osobní nastavení rozvržení obrazovky Uložit přizpůsobená rozvržení Začátek/Konec a nastavení prohlídky 3

4 Kontrolování kamer a značení důležitých událostí Používání PTZ (posouvání-naklánění-přibližování), přednastavení a šablony Používání digitálního přibližování, tam kde není dostupné optické přibližování Začátek/konec manuálního nahrávání Uchovávat lokální kopii všeho sledovaného na obrazovce Okamžité přehrávání Instant replay zmeškaných akcí Tisk nebo uložení současného snímku na disk Používání klávesnice místo myši Správa alarmů Okamžité upozornění na alarm Aktivace/Deaktivace oken pro zobrazení alarmu Sledování a kontrola alarmů Potvrzení, přeposlání, potlačení alarmu Nastavení automatického přeposlání alarmu Sledování historie alarmů 4

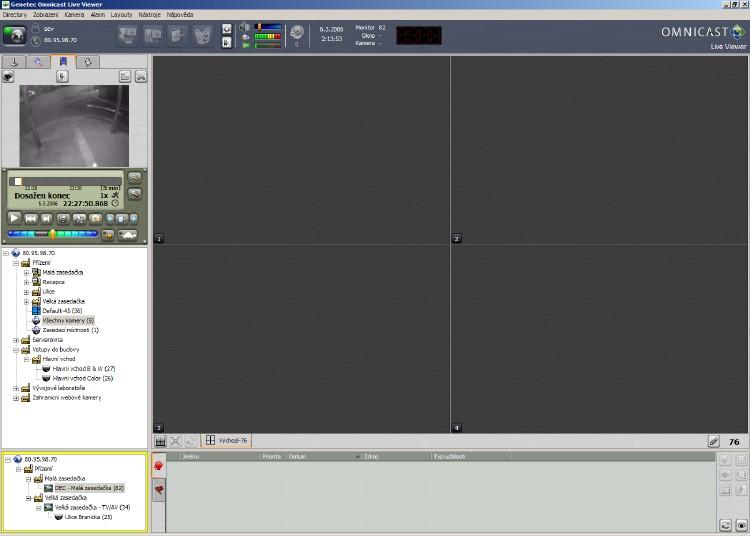

5 Pracovní plocha Pracovní plocha Live Vieweru je rozdělena do pěti hlavních oblastí (viz ilustrace výše). Menu aplikace Menu aplikace je standardní aplikační menu Windows. Nabízí alternativu klávesnice při práci s aplikací namísto ovládání myší. Některé příkazy, jako je změna nastavení aplikace, jsou ale dosažitelné pouze přes menu. Pruh nástrojů Pruh nástrojů nabízí grafickou reprezentaci nejpoužívanějších příkazů v Live Vieweru. Také zobrazuje stav připojení a stav systému, jako jsou datum, čas a procento využití CPU. Prohlížeč Prohlížeč je hlavní sledovací oblast pro různé kamery. Ovládání Ovládání je rozděleno do tří sekcí. Zobrazuje všechny ovladače při prohlížení živého záznamu. Plocha zpráv Na ploše zpráv se zobrazují události, které nastaly v systému. Všechny oblasti pracovní plochy Live Vieweru mají nastavitelnou velikost a lze je skrýt a ponechat tak maximální prostor pro zobrazení živého záznamu. Skrýt nelze pouze prohlížeč.. Pro změnu velikosti jakékoliv plochy klikněte na okraj, oddělující dvě plochy a táhněte směrem, kterým chcete plochu rozšířit. 5

6 Camera Menu Toto menu spolu sdružuje všechny příkazy vztahující se ke kontrole kamer. Položky menu jsou vysvětleny níže: Digitální Zoom Přenese do popředí panel digitálního Zoomu v ovladačích kamery. Ekvivalentní k stisknutí Ctrl+D na klávesnici. Instant Replay Přenese do popředí panel Instant Replay v ovladačích kamery. Ekvivalentní k stisknutí Ctrl+I na klávesnici. Nahrát Spouští nebo vypíná manuální nahrávání. Tento příkaz vykonává stejnou funkci jako tlačítko nahrávání nalezené ve vybrané dlaždici. Nahrát lokálně Spouští nebo vypíná lokální nahrávání na vybraných oknech (Ctrl+L) nebo na všech oknech (Ctrl+T). Když je tato vlastnost zapnuta, ID okno a popis entity jsou zobrazeny červeně. Nahrát lokálně Off Nahrát lokálně On Uložit snímek Uloží snímek z vybraného okna. Ekvivalentní ke kliknutí na nástrojů. tlačítko v panelu 6

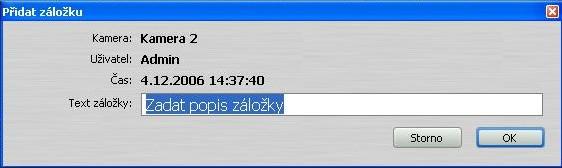

7 Tisk snímku Snapshot Tiskne snímek z vybraného okna. Ekvivalentní ke kliknutí na nástrojů. tlačítko v panelu Přidat záložku... Zobrazí následující dialog k přidání záložky k video archivu vybrané kamery v časovém okamžiku uvedeném v dialogovém oknu. Se zadáváním textu nemusíte spěchat, protože časový okamžik záložky se nezmění. Ekvivalentní k použití tlačítka z panelu nástrojů nebo stisknutí [B] na klávesnici. 7

8 Nahrát Lokálně Souhrn vlastností Účelem lokálního nahrávání je umožnit uživateli vytvořit lokální kopii živého videa tak jak se zobrazuje v Live Vieweru. Tato vlastnost může být zapnuta pro individuální okno (Ctrl+L) nebo pro všechna okna (Ctrl+T), včetně těch, která nejsou viditelná v současném rozvržení prohlížeče. Kdykoli je lokální nahrávání zapnuto, jak ID okna tak popis entity jsou zobrazeny červeně (viz ilustrace výše). Jen živé video a jen to co je viditelné je nahrané. Pokud je kamera blokovaná, žádné video se nenahraje. Pokud je živé video částí kamerové sekvence nebo alarmu, nahraje se jak je, ve stejné zobrazovací sekvenci zobrazené v okně. Pokud alarm zahrnuje playback sekvence nebo statické obrázky, nebudou nahrány. Rozsah lokálního nahrávání Lokální nahrávání je vlastnost přiřazená ID okna, znamenající, že zda-li je tato vlastnost zapnuta pro dané okno; zůstane pro toto okno, bez ohledu na rozvržení prohlížeče, které bude použito. To znamená, že lokální nahrávání nebude přerušeno prohlídkou. Lokální nahrávání je deaktivováno když jej uživatel vypne manuálně nebo když se uživatel odpojí od Directory. Na rozdíl od stavu alarmu okna, vlastnost lokálního nahrávání není uložena jako část popisu rozvržení, ani jako současné uživatelské preference. Omezení lokálního nahrávání Protože je lokální nahrávání uskutečněné přes Live Viewer místo přes službu archivace dají se očekávat následující omezení: 1) Nelze požadovat lokální nahrávání s Archive Playerem. 2) Lokální nahrávání nelze zakódovat. 3) Audio nahrávání není podporováno. 4) Lokální nahrávání je zamezené pokud, bud Archiver nebo Dálkový Archiver současně běží na stejném přístroji. To má zabránit konfliktům, týkajících se požadavků na prostor na disku, mezi Live Viewer a službami archivace. Nastavení lokálního nahrávání Lokální nahrávání je nastavené v Live Viewere v dialogu Možnosti. Musíte specifikovat adresář, ve které by měly být video soubory vytvořeny, maximální velikost video souboru a minimální volné místo, které necháte na Vašem lokálním pevném disku. 8

9 Menu Alarm Menu Alarm vám umožňuje manuálně vyvolat alarm a nastavit automatické přeposílání alarmů. Automatické přeposlání alarmů vám umožní přesměrovat všechny alarmy, poslané vaším směrem, jinému uživateli nebo skupině uživatelů, zatímco jste dočasně mimo svůj post. Trvalou změnu příjemců alarmů provádějte prosím ze záložky Alarm Příjemci v Config Tool. Manuální vyvolání alarmu: Klikněte na "Vyvolat alarm..." v menu Alarm. Objeví se dialog "Spustit akci" s vybraným typem akce "Vyvolat alarm": Vyberte požadovaný alarm a klikněte na OK. Tento dialog můžete vyvolat také z menu Nástroje. Abyste tuto vlastnost mohli využít, musíte mít oprávnění "Manuálně vyvolat alarm". 9

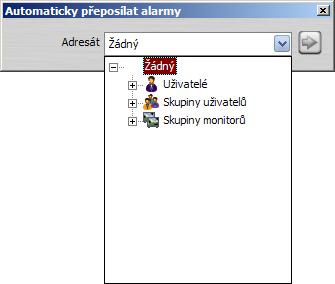

10 Zapnutí automatického přeposílání alarmů: 1. Klikněte na "Automatické přeposlání..." v menu Alarm. Objeví se následující dialog: 2. Vyberte si z combo-boxu příjemce, kterým byste chtěli přesměrovat své alarmy a klikněte na. 3. Přeposílání alarmů je nyní aktivní. Ověření, zda je je automatické přeposílání alarmů zapnuto či ne, provedete pouhým kliknutím na menu Alarm. Je-li automatické přeposílání zapnuto, bude "Automatické přeposlání" zaškrtnuto, jak je ukázáno níže. Vypnutí automatického přeposílání alarmů: Funkci automatického přeposílání vypnete kliknutím na "Automatické přeposlání..." v menu Alarm. Když se objeví dialog "Automaticky přeposílat alarmy", vyberte "Žádný" a klikněte na. 10

11 Layouts Menu Toto menu nabízí příkazy pro správu rozvržení prohlížeče dostupného v prohlížeči. Vložit... Vloží nové rozvržení na pracovní plochu Live Viewer. Odstranit Odstraní právě vybrané rozvržení prohlížeče. Přejmenovat... Přejmenuje právě vybrané rozvržení prohlížeče. Uložit Uloží popis právě vybraného rozvržení prohlížeče. Uložit Vše Uložit popis všech rozvržení prohlížeče v seznamu rozvržení. Import... Importuje staré rozvržení. Použili jste tento příkaz pokud si přejete importovat rozvržení formulované v předešlých verzích Omnicastu. Obnovit Obnoví uložený popis právě vybraného rozvržení. Stejné příkazy dostupné v tomto menu jsou také dostupné jako tlačítka pro editování rozvržení. Konzultujte Editovat/Uložit Rozvržení pod Prohlížečem Správa Rozvržení. 11

12 Panel nástrojů Panel nástrojů na vrchu hlavního okna Live Viewer obsahuje tlačítka "rychlého spuštění" pro často používané funkce jakož i klávesové zkratky k ostatním aplikacím Omnicast. Stejné příkazy mohou být nalezeny v Live Viewer menu Kamera a menu Nástroje. Tlačítko přihlášení uživatele Toto tlačítko ukazuje stav přihlášení vaší aplikace Live Viewer. Pokud je připojena k Omnicast Directory, tlačítko je zelené. Pokud není připojena k Omnicast Directory, tlačítko je červené. Kliknutím na toto tlačítko se buď připojíte, nebo odpojíte od Directory v závislosti na vašem současném stavu přihlášení. Indikátor uživatele a Directory Zobrazuje uživatelské jméno a Omnicast Directory jméno, ke kterému je Live Viewer právě připojen. Pokud je aplikace připojena k federaci, uživatelské, a Directory jméno budou označeny v seznamu. Vytisknout Aktuální Snímek Vytiskne aktuální snímek ve vybraném okně. Toto tlačítko je nepřístupné pokud není vybraný žádné okno, nebo pokud zobrazená entita není kamerou. Uložit Aktuální Snímek Uloží aktuální snímek ve vybraném okně. Toto tlačítko je nepřístupné pokud není vybraný žádné okno, nebo pokud zobrazená entita není kamerou. Prosíme pro více informací k této vlastnosti, navštivte sekci Snímek pod nastavením Údržba v dialogu Možnosti. Přidat Záložku Přidá záložku k video archivu kamery aktuálně zobrazené ve vybraném okně. Toto tlačítko je nepřístupné pokud není vybraný žádné okno, nebo pokud zobrazená entita není kamerou, nebo zda-li je archivace nepřístupna ( ) pro zobrazenou kameru. 12

13 Odstranit vybranou kameru Odstraní entitu aktuálně zobrazenou ve vybraném okně. Pokud je zobrazená entita kamerou nebo kamerovou sekvencí, mohl by být stejný výsledek dosažen přetažením vybrané entity zpátky do stromu kamer. Zkratky aplikace Zapíná Config Tool nebo Archive Player použitím stejného Directory, uživatelského jména a typu připojení jako Live Viewer. Klepnutím a posunutím ovládáte hlasitost Ovládá hlasitost vašich PC reproduktorů. Koresponduje s ovládáním hlasitosti, ( ) jenž je nalezen v systému Windows. Klepnutím na ikonku reproduktoru přepne reproduktor na on/off. Využití CPU CPU měřítko indikuje procento CPU aktuálně používaného. Pokud váš počítač neodpovídá a měřítko vám hlásí, že CPU je blízko 100% (červeně), měli by jste pravděpodobně uvažovat o snížení počtu kamer zobrazených současně. Pokud toto váš problém nevyřeší, prosím obraťte se na vašeho systémového administrátora. Využití paměti grafické karty Měřítko paměti indikuje procento využité video paměti. Pokud je využití paměti blízko 100% (červeně), zpráva "Nedostatek video paměti" se zobrazí v okně místo videa. Tuto situaci napravíte, odstraněním nějakých kamer z prohlížeče, a opakováním předcházející akce. Indikátor Alarmu Indikátor alarmu se rozsvítí pokaždé když je přijat nový alarm. Pokud jsou v aktuálním rozvržení "aktivní okna" k zobrazení alarmu, indikátor přestane "vyzvánět" po 5 sekundách, v opačném případe bude vyzvánět dokud není alarm zaregistrován, nebo dokud bude okno aktivní. Počet "aktivních alarmů" ve frontě na alarmy je vyznačen pod ikonkou alarmu ( ). Kliknutím na ikonku alarmu se v popředí panelu zpráv zobrazí seznam alarmu. 13

14 Aktuální Datum a Čas Toto zobrazení je výjimečně vhodné když běží instant replay na jedné z kamer. Čas scén z playbacku tak může být srovnán s aktuálním časem. Zkratka časové zóny je vyznačena pod časem, pokud jste si zvolily, aby se zobrazovala. Viz Možnosti Datumu a Času pod Menu Nástroje Možnosti. Aktuální Indikátor Okna Vyznačuje logická čísla (ID entity) monitoru, okna, a kamery aktuálně vybraného okna prohlížeče. LED Display Tento simulovaný 7-segmentový 4-místný LED display ukazuje počet stisků klávesy z PC klávesnice, když je používaná k vložení ID entity (viz Příkazy klávesnice). Smazat zobrazené číslice, stiskněte [Esc] klávesu. 14

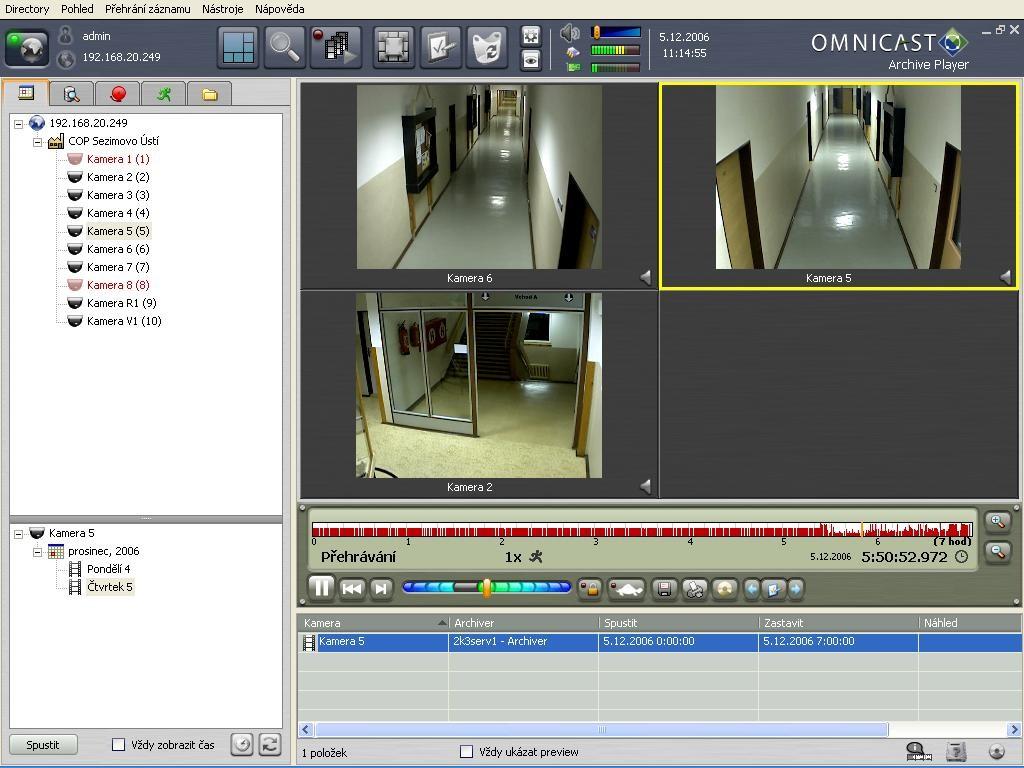

15 2 Archive Player Přehled Nejvyšší efektivita Archive Player je mocné rozhraní pro průzkum a přehrávání archivů. Za použití relační databáze umožňuje Archive Player bezpečnostnímu manažerovi zadávat inteligentní dotazy, které zkracují vyhledávání na pouhé sekundy. Hlavní funkce Přehrávání podle data, času, kamery, události a pohybu Prohledávání proběhnuvších alarmů a sledování, co je vyvolalo Vyhledávání pohybu v určených oblastech video obrazu Sledování real-time grafů pohybu vybrané sekvence Prohlížení záložek během přehrávání Digitální zoom v každé sekvenci Vyhledávání a vkládání záložek během přehrávání Zpomalené přehrávání, zrychlené převíjení Přehrávání po snímcích a vyhledávání podle klíčového snímku Tisk nebo ukládání snímků videa na disk Export vybraných video sekvencí na disk nebo CD-ROM Synchronní přehrávání vybraných archivních video streamů 15

16 Synchronní přehrávání Jak to funguje? Synchronní režim se spouští kliknutím na tlačítko zapnutí synchronního přehrávání v panelu nástrojů Archive Playeru. Po spuštění se pozadí plochy přehrávače změní na oranžové (viz ilustrace výše) značíc tak, že se nyní nacházíte v synchronním režimu. Během synchronního přehrávání odráží časová osa v ovládání přehrávače časovou osu vybraného okna. Byly-li v době spuštění synchronního přehrávání na ploše přehrávače nějaké video sekvence, potom se právě vybrané okno (zvýrazněné žlutě) použije k nastavení času pro všechna ostatní. Nebyly-li v době spuštění synchronního přehrávání na ploše přehrávače žádné video sekvence, potom bude první sekvence přetažená na plochu přehrávače použita pro nastavení času pro ostatní. Nemá-li kamera žádné nahrané video pro prohlížený čas, zobrazí se v okně hlášení "Žádná sekvence záznamu". Nemá-li kamera žádné nahrané video pro část prohlíženého času, přehrávání se automaticky přesune do okamžiku, kdy má alespoň jedna kamera nahrané video a bude v přehrávání pokračovat. 16

17 Synchronní režim lze kdykoliv zastavit kliknutím na tlačítko zastavení synchronního přehrávání. Změna chování: V režimu synchronního přehrávání kliknutí na "Uložit snímek" a "Vytisknout snímek" uloží a přehraje snímek pro všechna zobrazená okna. Naproti tomu tlačítka "Export" a "Přidat záložku" budou fungovat pouze pro vybrané okno. 17

18 Ovládání záznamu Ovládání záznamu je umístěné ve spodní části prohlížeče Archiv Player. Toto ovládání bude vždy použito na právě vybrané okno záznamu. Každé z těchto ovládání je popsáno v sekcích, které následují. Zobrazení stavu Stav záznamu je zobrazen vpravo nad všemi tlačítky ovládání záznamu Indikátor podobný pravítku se nazývá časovou osou. Časová osa je grafickým znázorněním posledních m sekund videa. Délka časové osy je vyznačeno v závorkách. Uživatel může změnit délku časové osy přiblížením nebo oddálením. Viz Změna délky časové osy. indikátor záložek kurzor přehrávání indikátor pohybu stav přehrávání rychlost přehrávání čas přehrávání Pozice aktuálního video framu je určena oranžovou čárou ( ) zvanou kurzor přehrávání. Tento kurzor můžete přetáhnout do požadované pozice na časové ose a tak rychle měnit pozici přehrávaného snímku. Vertikální modré čáry ( ) na časové ose vyznačují přítomnost záložek. Pro prohlédnutí textu spojeného se záložkou, přesuňte kurzor záznamu přes tuto čáru v časové ose. Text záložky bude zobrazen když kurzor záznamu je plus/minus 5 sekund od pozice záložky. Červené čáry ( ) na časové ose jsou indikátory pohybu. Čím vyšší červená čára,tím zřetelnější pohyb. Barva na pozadí časové osy má následující význam: Bílé pozadí Úsek časové osy, která je v minulosti a kde je video dostupné. Tmavě šedé pozadí Úsek časové osy kde není dostupné žádné video. Světle fialové pozadí Úsek časové osy, který byl v budoucnosti ve chvíli, kdy byl vyžádán instant replay, ale teď je v minulosti. To je důvod, proč se v tomto úseku nenacházejí žádné indikátory pohybu. Tmavě fialové pozadí Úsek časové osy, který je stále v budoucnosti. 18

19 Kontrola časové osy Standardní délka časové osy záleží na vybrané sekvenci záznamu. Viz prohlížení Video Archivu pod Prohlížečem. Jak je jednou sekvence nahrána, může uživatel zkrátit (zoom in) nebo rozšířit (zoom out) časovou osu použitím následujících dvou tlačítek: Zoom in Zkrátit zobrazenou časovou osu Zoom out Rozšířit zobrazenou časovou osu Kontrola sekvence záznamu Přehrát. Pozastavit. Jít na předcházející klíčový snímek. Klíčový snímek je snímek, který na rozdíl od běžného snímku, obsahujícího pouze informace, které se změnily oproti předešlému snímku, obsahuje celkový obraz sám o sobě. Jít na další snímek. Když toto tlačítko zmáčkneme při přehrávání videa, sekvence se pozastaví. Kontrola rychlosti záznamu Rychlost záznamu je určena vedle ikonky ( ) rychlosti.rychlost (1x) odpovídá normálnímu přehrávání. Když se systém přetáčí, rychlost je vyznačena negativně. Můžete kontrolovat rychlost záznamu přetahováním posuvníku rychlosti s pomocí myši. Přehrávání v normální rychlosti (1x). Přetáhnout posuvník rychlosti doprava na rychle vpřed (1x, 2x, 4x, 10x, 20x, 40x a 100x) nebo doleva na rychle zpět (-10x, -20x, -40x nebo -100x). Musíte přidržovat levé tlačítko myši, abyste udrželi požadovanou rychlost přehrávání. V momentě kdy uvolníte tlačítko myši se posuvník rychlosti vrátí na normální rychlost (1x). Pokud si nepřejete neustále přidržovat tlačítko myši, můžete zamknout vybranou rychlost přehrávání kliknutím na tlačítko Zamknout rychlost přehrávání. Opětovným kliknutím na toto tlačítko znovu odemknete rychlost přehrávání. Přehrát ve zpomaleném pohybu, klikněte na tlačítko Přepnout na pomalé přehrávání. Barva posuvníku rychlosti se změní na červenou (viz níže). Opětovném kliknutím na stejné tlačítko přepnete na normální přehrávání. Všimněte si, že když je zpomalený pohyb aktivovaný nebo deaktivovaný, zámek rychlosti přehrávání se automaticky uvolní. 19

20 Zpomalený pohyb, přehrávaný v 1/8x normální rychlosti. Dostupné rychlosti zpomaleného pohybu jsou 1/8x, 1/4x, 1/3x, 1/2x a 1x. Zatímco v zpomaleném módu je běžná rychlost záznamu 1/8x pokud není rychlost uzamčená Uvědomte si že rychle zpět není ve zpomaleném pohybu podporováno.. Když je vybráno Synchronní přehrávání, jsou dostupné pouze normální rychlost (1x), rychle posunout vpřed (10x a víc) a jít zpět. Synchronní přehrávání v normální rychlosti. Vyhledávání a přidávání záložek Jít na předcházející záložku. Přidat novou záložku v aktuální poloze. Stejné jako když kliknete na tlačítko Přidat Záložku v panelu nástrojů Jít na nadcházející záložku. Uložení a tisk snímků Standardně začne záznam 5 sekund před polohou záložky. Tuto Uložit hodnotu můžete změnit, když půjdete na záložku Obecné aktuální možnosti dialogu Možnosti v menu Nástroje. snímek na disk. Aplikace se vás vyzve, abyste zadal jméno, umístění a formát ukládaného snímku. 20

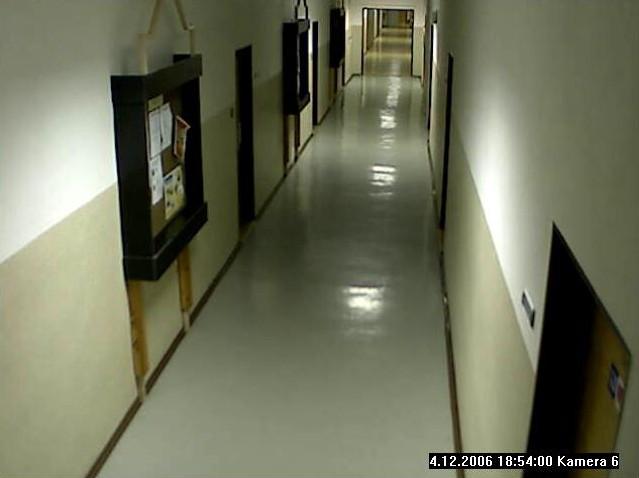

21 Pokud chcete uložit aktuální frame jako bitmapu nebo JPEG obrázek -použijte "Uložit jako typ:" a vyberte požadovaný typ obrázku. Uvědomte si, že JPEG obrázek zabírá daleko méně místa na disku. Uložený snímek je standardně překryt datem a časem kdy byl snímek nahrán, následovaný jménem kamery. Viz ukázkový obrázek níže. Můžete také změnit standardní nastavení tak aby se snímky vždy ukládali ve stejném adresáři a se stejným formátem, s nebo bez překrývajících informací. Prosíme obraťte se na sekci v Snímky pod Menu Nástroje Dialog Možnosti Údržba. Vytisknout aktuální snímek. Tak jako uložený snímek, i vytištěný snímek je označen s nahrávacím časem a datem, následovaným jménem kamery. Exportování aktuální sekvence záznamu Exportovat aktuální sekvenci záznamu. Pro hloubkové pokrytí této vlastnosti se prosím obraťte na kapitolu Exportovat archiv videa. 21

22 3 Config Tool Pokrytí Entita Pokrytí je centralizovaná definice časových omezení, která lze aplikovat na velké množství entit v systému. Odkazy na entity, na které lze aplikovat pokrytí, naleznete na záložce Propojené entity. Časové pokrytí je definováno následujícími charakteristikami: datové rozpětí jeden určitý den nebo výběr dnů v týdnu časové rozpětí časové(á) období, která jsou pokryta během dne periodická šablona jednou, týdně nebo denně Pro změnu charakteristik pokrytí ho vyberte ze zobrazení systémových nastavení na ploše výběru zobrazení Config Tool (na levé straně). Potom rozbalte uzel Pokrytí ( ) a vyberte to, které chcete upravit. Konfigurace vybraného pokrytí se zobrazí na dvou tabulkách vlastností v konfigurační tabulce (vpravo). Jsou dostupné dvě záložky, jedna pro každou tabulku vlastností pokrytí: Vlastnosti Definuje datum a čas pokrytí Propojené entity Zobrazí entity v systému, které používají toto pokrytí 22

23 Vytvoření nového pokrytí: 1. Klikněte na tlačítko vytvoření vespod plochy výběru zobrazení. 2. V menu, které se objeví, vyberte "Pokrytí". Config Tool automaticky přepne na zobrazení systémových nastavení a nové pokrytí bude přidáno pod uzel Pokrytí. 3. Vložte jméno a popis (volitelně) pokrytí. 4. Vyberte záložku Vlastnosti pro definici data, času a periodické šablony. 23

24 Rozvrh archivace Rozvrhy archivace jsou používány archivery k ovládání archivace (nahrávání) video streamů. Určují: Datum, čas trvání a periodickou šablonu kdy by se měla nebo mohla archivace odehrávat. Použitou kvalitu nahrávání Určité podmínky, za nichž by mělo nahrávání začít (při zjištění pohybu, atd.) Pro úpravu nastavení rozvrhu archivace vyberte zobrazení systémových nastavení na ploše výběru zobrazení Config Tool (na levé straně). Potom rozbalte uzel Rozvrhy ( ) ve stromě a vyberte rozvrh archivace ( ), který chcete upravit. Konfigurace vybraného rozvrhu archivace se zobrazí v konfigurační tabulce. Stránka konfigurace 24

25 Pokrytí Definuje, kdy je rozvrh aktivní. Datum, čas a periodická šablona jsou určeny vybranou entitou Pokrytí. Režim archivace Vypnuto Výběrem této možnosti dočasně vypnete rozvrh archivace. To je ekvivalentní dočasnému odebrání všech přiřazených video enkodérů z rozvrhu Není-li video enkodér pokryt žádným aktivním rozvrhem, zobrazí se tlačítko nahrávání na ploše prohlížeče Live Vieweru šedě se zámkem na vrchu ( ), což znamená, že archivace je vypnuta. Pokud jsou všechny rozvrhy archivace pro enkodér vypnuty, neuskuteční se žádné nahrávání, ani pokud je vyvolán alarm. Viz Alarm Vlastnosti. Manuální Tuto možnost vyberte, je-li nahrávání povoleno pouze na výslovné vyžádání uživatelem nebo naprogramovanou akcí, nebo pokud je vyvoláno alarmem. Automatické nahrávání se neuskuteční při zjištění pohybu Je-li povoleno manuální nahrávání, zobrazí se tlačítko nahrávání na ploše prohlížeče v Live Vieweru šedě ( ) pokud nenahrává, nebo červeně ( ) pokud nahrává. Průběžný Tuto možnost vyberte, pokud požadujete průběžné nahrávání během období, pokrytých rozvrhem. Když archiver v tomto režimu nahrává, zobrazí se tlačítko nahrávání na ploše prohlížeče v Live Vieweru červeně se zámkem na vrchu ( ), což značí, že nahrávání nemůže být manuálně zastaveno uživatelem. Při Tuto možnost vyberte, když jak automatické (při pohybu) tak manuální události / nahrávání je povoleno během období, pokrytých rozvrhem. Manuálně Seznam kamer v rozvrhu Seznam kamer zobrazuje všechny kamery pokryté tímto rozvrhem. Kamery můžete do rozvrhu snadno přidávat nebo odebírat zaškrtáváním ( ) nebo odškrtáváním ( ) v seznamu. Vytvoření rozvrhu archivace: 1. Klikněte na tlačítko vespod plochy výběru zobrazení. 2. V menu, které se objeví, vyberte "Rozvrh" následovaný "Rozvrhem archivace". Config Tool automaticky přepne na zobrazení systémových nastavení a bude vytvořen nový rozvrh archivace ( ) v uzlu Rozvrhy ( ). 25

26 3. Vložte jméno a popis (volitelně) rozvrhu. 4. Vyberte vhodné pokrytí a režim archivace rozvrhu. 5. Zaškrtněte ( ) všechny kamery které by měly být pokryty tímto novým rozvrhem, v seznamu kamer. 6. Klikněte na "Aplikovat změny". 26
