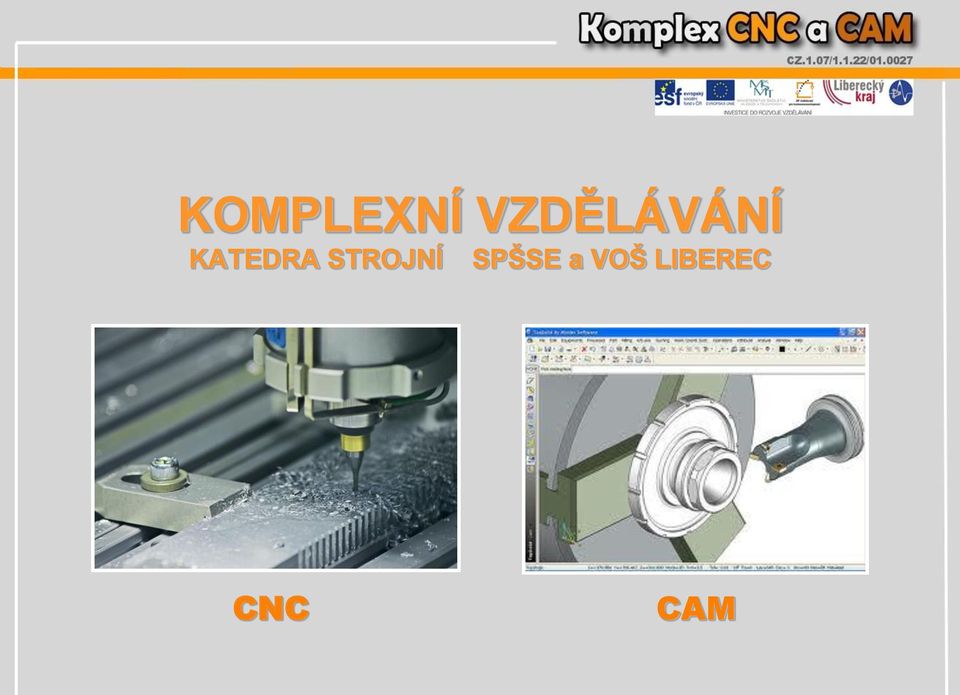

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12 - postprocesing, seřizovací list, NC editor

3 Obsah: Seřizovací list Postprocesing NC Editor programu HSMWorks NC Editor - Video

4 1. Seřizovací list Je informativní resumé celé technologie obrábění, defaultně nastavené na html dokument. Lze z něj vyčíst postup jednotlivých operací, výčet použitých nástrojů a informací o nich, řezné podmínky operací, předpokládaný čas operace. Pozor: seřizovací list se vygeneruje pro aktuální operaci (pokud není označen projekt). Obsah

5 1. Seřizovací list První dva odstavce jsou věnovány projektu. Obrázek obsahuje koncový stav po poslední operaci projektu. Rozměry polotovaru a dílu Počet operací a nástrojů Řezné podmínky Celkový čas

6 1. Seřizovací list Informace o jednotlivých drahách následují za celkovým souhrnem a jsou chronologicky seřazeny. V těchto odstavcích se informace vztahují k jednotlivým drahám.

7 1. Seřizovací list Do seřizovacího listu lze vložit obrázek dráhy(buď z HSMWorksu, nebo ze schránky. Kontextové menu -> Obrázek seřizovacího listu -> Aktualizovat obrázky

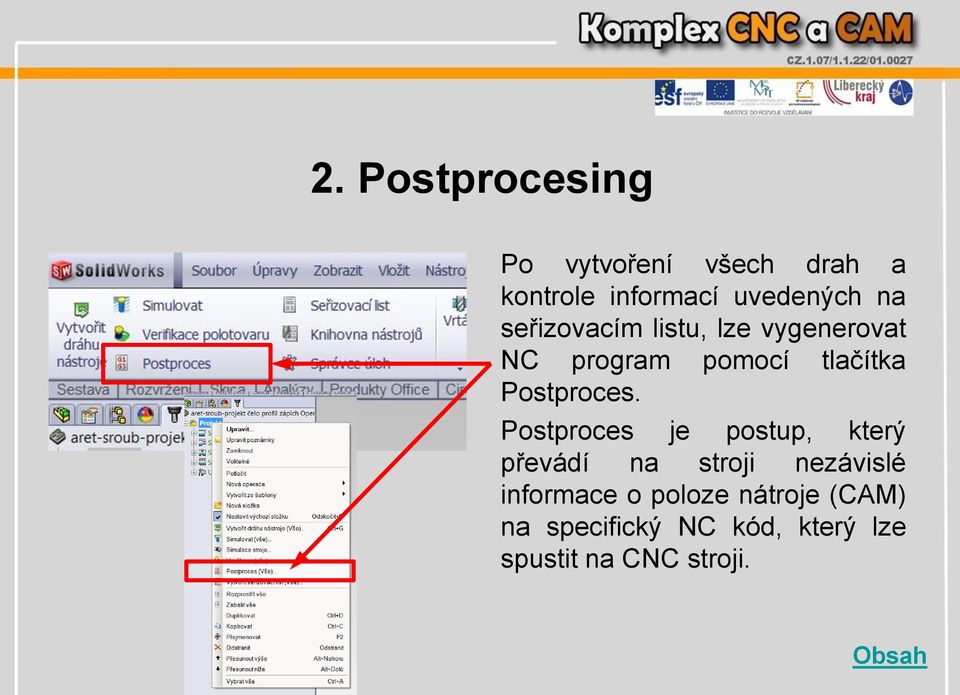

8 2. Postprocesing Po vytvoření všech drah a kontrole informací uvedených na seřizovacím listu, lze vygenerovat NC program pomocí tlačítka Postproces. Postproces je postup, který převádí na stroji nezávislé informace o poloze nátroje (CAM) na specifický NC kód, který lze spustit na CNC stroji. Obsah

9 2. Postprocesing V dialogovém okně postprocesu je třeba zvolit některé parametry: 1. Úložiště postprocesorů (bývá nastaveno) 2. Postprocesor (stroje kde se bude obrábět), pro snadnější výběr lze použít filtr. 3. Volba složky kam bude NC kód uložen. 4. Přípona je volena automaticky dle postprocesoru.

10 2. Postprocesing V dialogovém okně postprocesu je třeba zvolit některé parametry: 5. Číslo nebo jméno programu (některé stroje vyžadují místo slovního názvu jen číslo programu). 6. Komentář programu je uveden v záhlaví NC kódu

11 2. Postprocesing V dialogovém okně postprocesu je třeba zvolit některé parametry: 7. Jednotky dokumentu nastavte na milimetry 8. Třídění nástrojů seskupí operace podle nástrojů, aby se minimalizoval čas výměny nástroje. 9. Automatické otevření nového NC kódu v NC Editoru. 10. Generování NC kódu

12 3. NC Editor programu HSMWorks Obsah

13 3. NC Editor programu HSMWorks Záložka Editor Klasická nabídka Organizace souborů Identifikace strategie souboru Editace textu

14 3. NC Editor programu HSMWorks Záložka NC funkce Funkce přečíslování bloků Práce s programovými bloky Nastavení řezných podmínek v celém programu Statistika drah Tvorba seznamu nástrojů Vkládání vět do programu NC pomocník Nastavení Maker Práce s více soubory

15 3. NC Editor programu HSMWorks Záložka Vykreslení drah Volba zdroje pro vykreslení Volba velikosti zobrazení a pohledu Způsob vykreslení Dráhy nástroje Volba a Editace nástrojů Polotovar Volba postprocesoru Rychlé hledání v programu

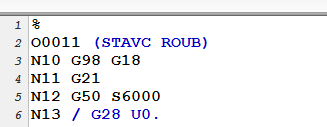

16 3. NC Editor programu HSMWorks 1. nepsat nic 1. EDITOR - Úprava znaků Je-li nutné upravit textový soubor, např. hromadně nahradit jeden znak za jiný (zde / za ), Pozn.: znaky za lomítkem jsou vyhodnoceny jako komentář 2. 3.

17 3. NC Editor programu HSMWorks 2. NC FUNKCE - Zde se upravuje syntaktická správnost programu a) Přečíslování bloků lze nastavit počátek a krok číslování b) Řezné podmínky rychlosti posuvu nástroje a otáček vřetene c) Nastavení strategie

18 3. NC Editor programu HSMWorks 3. VYKRESLENÍ DRAH - Zde se spouští simulace a grafické znázornění obráběcí strategie otevřeného programu a) Zapnutí vykreslovacího modulu b) Volba stroje c) Volba rychlosti simulace lze spouštět i pozpátku d) Spuštění simulace

19 3. NC Editor programu HSMWorks video

20 Použitá literatura: Keller,P.: Programování a řízení CNC strojů, TUL 2005 SolidVision : SolidWorks Základy SolidWorks, PMT1200-CSY
