KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC. Kapitola 08 Simulace
|
|
- Žaneta Hrušková
- před 7 lety
- Počet zobrazení:
Transkript
1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 08 Simulace
2 Siemens Frézování Kapitola 1 - Siemens Ovládací panel a tlačítka na ovládacím panelu Kapitola 2 - Siemens Správa souborů v ShopMill Kapitola 3 - Siemens Frézování kontur Kapitola 4 - Siemens Vrtání a vyvrtávání Kapitola 5 - Siemens Závity Kapitola 6 - Siemens Frézování kapes a drážek Kapitola 7 - Siemens Vyvolávání podprogramů Kapitola 8 - Siemens Simulace Kapitola 9 - Siemens Sestavování programů technologických kroků Kapitola 10 - Siemens Programování v G-kódu Kapitola 11 - Odstředivky a drtiče na kovové třísky Kapitola 12 - Vysokotlaké chlazení při třískovém obrábění
3 Kapitola 08 Simulace Kapitola Obecně o simulaci Kapitola Spuštění simulace Kapitola Druhy pohledů Kapitola Zoom a lupa Kapitola Otočení pohledu obrobku Kapitola Řez obrobku Kapitola Override rychlost simulace Kapitola Single Block blok po bloku Kapitola Vykreslování dráhy nástroje
4 Kapitola 08.1 Obecně o simulaci
5 Kapitola 08.1 Obecně o simulaci Co je to simulace a simulace v ShopMill [1]? simulace je napodobení nějaké skutečné věci, stavu nebo procesu simulace se dnes používá ve všech možných souvislostech při simulaci obráběcího procesu řídící systém kompletně vypočítává aktuální program a výsledky zobrazuje v grafické podobě při svých výpočtech simulace používá správné proporce nástrojů a kontur obrobků
6 Kapitola 08.1 Obecně o simulaci
7 Spuštění simulace z editoru Kapitola 08.2 Spuštění simulace
8 Tlačítka simulace Kapitola 08.2 Spuštění simulace Tlačítko Start opětovné spuštění simulace Tlačítko Stop zastavení simulace Tlačítko Reset zrušení simulace a opětovné zobrazení surového obrobku Tlačítko Start SingleBlock opětovné spuštění simulace v blocku

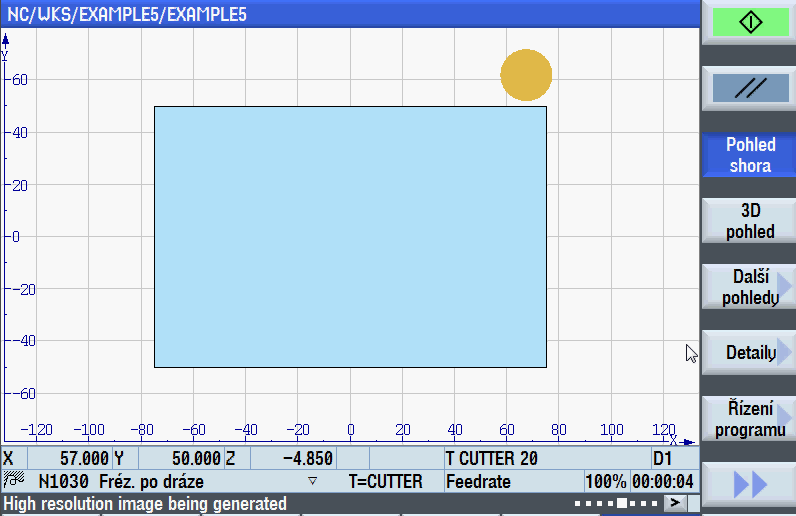

9 Kapitola 08.3 Druhy pohledů Druhy pohledů Další pohledy - zepředu 3D pohled Pohled shora

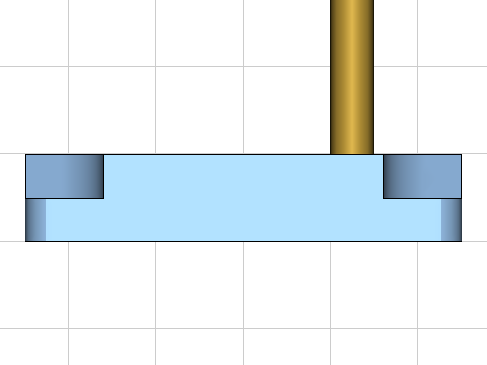

10 Kapitola 08.3 Druhy pohledů Druhy pohledů Další pohledy - zprava Další pohledy - zleva Další pohledy - zezadu
11 Kapitola 08.3 Druhy pohledů
12 Co je to zoom a lupa? Kapitola 08.4 Zoom a lupa funkce zoom slouží pro podrobnější zobrazení celého obrobku při simulaci funkce lupa slouží pro podrobnější zobrazení vybrané části obrobku při simulaci funkce jsou dostupné u všech druhů pohledů aktivovat funkce zoom lze po stisku tlačítka Detaily aktivovat funkce lupa lze po stisku tlačítka Detaily a pak Lupa
13 Tlačítka funkce zoom Kapitola 08.4 Zoom a lupa Tlačítko Autozoom vrací všechny zvětšení nebo zmenšení do původní polohy Tlačítko Zoom + zvětšení celého obrobku Tlačítko Zoom zmenšení celého obrobku
14 Tlačítka funkce lupa Kapitola 08.4 Zoom a lupa Tlačítko Lupa vstup do funkcí lupa Tlačítko Lupa + zvětšení výřezu obrobku Tlačítko Lupa zmenšení výřez obrobku Stornování nebo převzetí výřezu obrobku
15 Kapitola 08.4 Zoom a Lupa

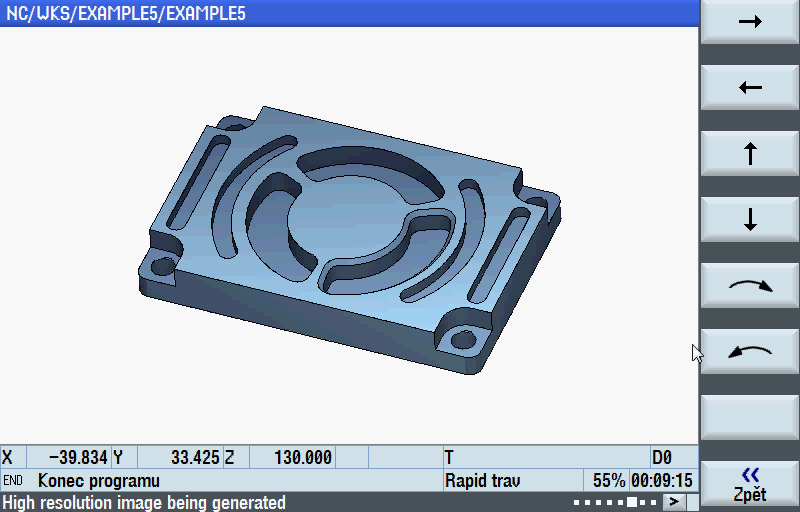

16 Kapitola 08.5 Otočení pohledu obrobku tato funkce je aktivní pouze v 3D pohledu aktivovat funkci otočení pohledu lze po stisku tlačítka Detaily a pak Otočení pohledu ve 3D zobrazení máte možnost polohu obrobku otočit tak, abyste si jej mohli prohlédnout ze všech stran.
17 Kapitola 08.5 Otočení pohledu obrobku Tlačítka funkce otočení pohledu obrobku Otočení doprava Otočení doleva Otočení nahoru
18 Kapitola 08.5 Otočení pohledu obrobku Tlačítka funkce otočení pohledu obrobku Otočení dolů Natočení doprava Natočení doleva
19 Kapitola 08.5 Otočení pohledu obrobku

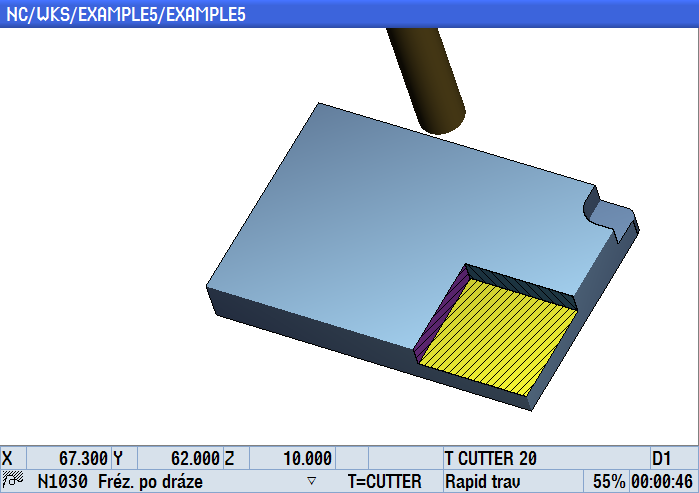

20 Kapitola 08.6 Řez obrobku tato funkce je aktivní pouze v 3D pohledu aktivovat funkci otočení pohledu lze po stisku tlačítka Detaily a pak Řez a pak Aktivní řez ve 3D zobrazení máte možnost udělat řez obrobku pomocí kvádru a souřadnic X+, X-, Y+, Y-, Z+, Z- řez je orientován k pravému dolnímu rohu obrobku (v nárysu)
21 Nastavení kvádru řezu Kapitola 08.6 Řez obrobku
22 Výsledný řez Kapitola 08.6 Řez obrobku
23 Kapitola 08.6 Řez obrobku
24 Kapitola 08.7 Override rychlost simulace tato funkce umožňuje v průběhu simulace kdykoliv měnit rychlost posuvu funkce override má stejný význam jako otočný přepínač "Override" pro korekce na řídícím panelu stroje s každým zmenšením nebo zvětšením overide se rychlost posuvu změní o 5% funkci override lze aktivovat přes Řízení programu
25 Tlačítka funkce override Kapitola 08.7 Override rychlost simulace 100% posuv nástroje Zmenšení rychlosti posuvu nástroje o 5% Zvětšení rychlosti posuvu nástroje o 5%

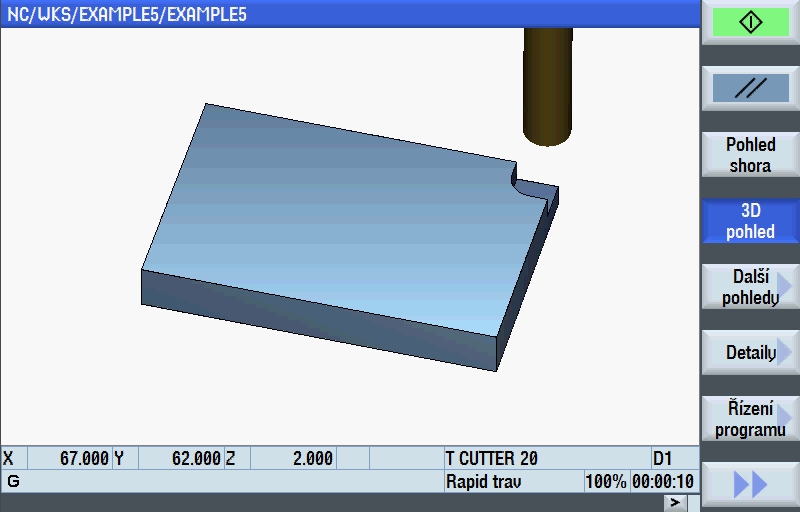

26 Kapitola 08.7 Single Block blok po bloku tato funkce umožňuje v průběhu simulace nechat program zpracovávat blok po bloku funkci singleblock lze aktivovat přes Řízení programu a pak Single Block lze měnit i během simulace
27 Kapitola 08.7 Single Block
28 Kapitola 08.8 Vykreslování dráhy nástroje naprogramovanou dráhu nástroje ve zvoleném programu je možné sledovat prostřednictvím zobrazení této dráhy. Zobrazování dráhy nástroje můžete kdykoli aktivovat a deaktivovat. dráhy pohybu nástrojů jsou zobrazovány barevnými čárami červená čára = nástroj se pohybuje rychlým posuvem zelená čára = nástroj se pohybuje pracovním posuvem funkce lze aktivovat pomocí tlačítka Zobrazit dráhu Nst
29 Dráhy nástroje Kapitola 08.8 Vykreslování dráhy nástroje
30 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Ing. Petr Hujer, SPŠSE a VOŠ LIBEREC petr.hujer@pslib.cz
31 Použité zdroje: [1] Simulace - Wikipedie. Simulace - Wikipedie [online]. [cit ]. Dostupné z:
