Modul: Dílenské programování ISO, dialogové - soustruh II

Rozměr: px
Začít zobrazení ze stránky:

Download "Modul: Dílenské programování ISO, dialogové - soustruh II"

Transkript

1 Název projektu: Sbližování teorie s praxí Datum zahájení projektu: Datum ukončení projektu: Obor: Strojní mechanik Ročník: Třetí, Čtvrtý Zpracoval: Zdeněk Ludvík Modul: Dílenské programování ISO, dialogové - soustruh II

2 ÚVOD - PRÁCE SE SYSTÉMEM SHOPTURN ŘÍDÍCÍ SYSTÉM SINUMERIK - SHOPTURN Programování = sestavování pracovního plánu Pracovní stanice a její uživatelské rozhraní Tlačítka na ovládacím panelu Obsah základních menu Příklad 1: HRIDEL_ Zadání, výkres součásti Založení nového adresáře OBROBKY a programu HRIDEL_ Příklad 2: FIGURA_ Zadání, výkres součásti Založení nového programu FIGURA_ Příklad 3: ZATKA_ Zadání, výkres součásti Založení nového programu ZATKA_ Příklad 4: DUTA HRIDEL_ Zadání, výkres součásti Založení nového programu DUTÁ HŘÍDEL_ Virtuální stroj Prostředí Virtuální stroj Podpora CAD systému v prostředí ShopTurn Definice kontury tvaru součásti CADReader Výroba Seřízení stroje Zpracování pracovního plánu ZÁVĚR Použitá literatura OP Vzdělávání pro konkurenceschopnost 1 Název projektu: Sbližování teorie s praxí

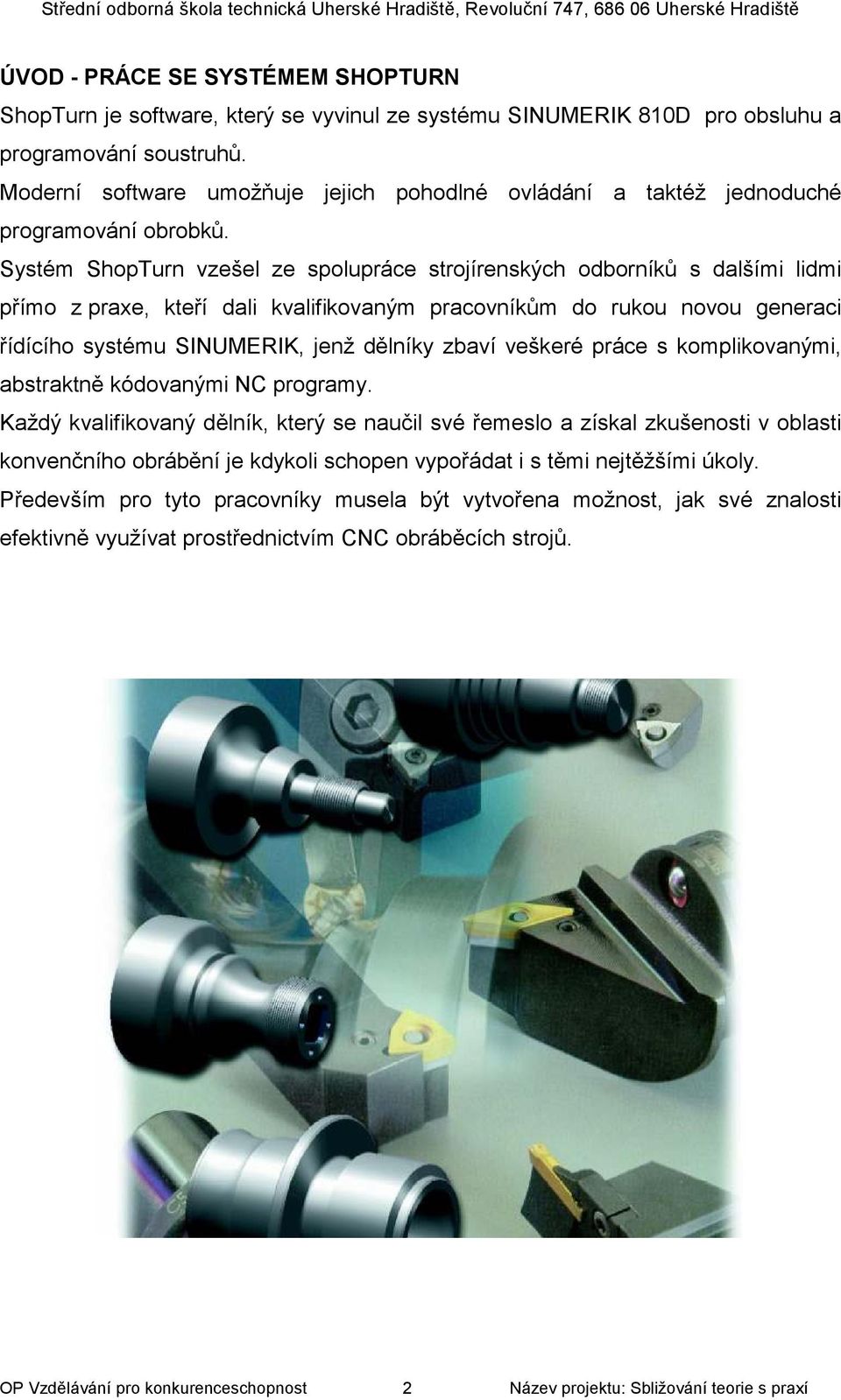

3 ÚVOD - PRÁCE SE SYSTÉMEM SHOPTURN ShopTurn je software, který se vyvinul ze systému SINUMERIK 810D pro obsluhu a programování soustruhů. Moderní software umožňuje jejich pohodlné ovládání a taktéž jednoduché programování obrobků. Systém ShopTurn vzešel ze spolupráce strojírenských odborníků s dalšími lidmi přímo z praxe, kteří dali kvalifikovaným pracovníkům do rukou novou generaci řídícího systému SINUMERIK, jenž dělníky zbaví veškeré práce s komplikovanými, abstraktně kódovanými NC programy. Každý kvalifikovaný dělník, který se naučil své řemeslo a získal zkušenosti v oblasti konvenčního obrábění je kdykoli schopen vypořádat i s těmi nejtěžšími úkoly. Především pro tyto pracovníky musela být vytvořena možnost, jak své znalosti efektivně využívat prostřednictvím CNC obráběcích strojů. OP Vzdělávání pro konkurenceschopnost 2 Název projektu: Sbližování teorie s praxí

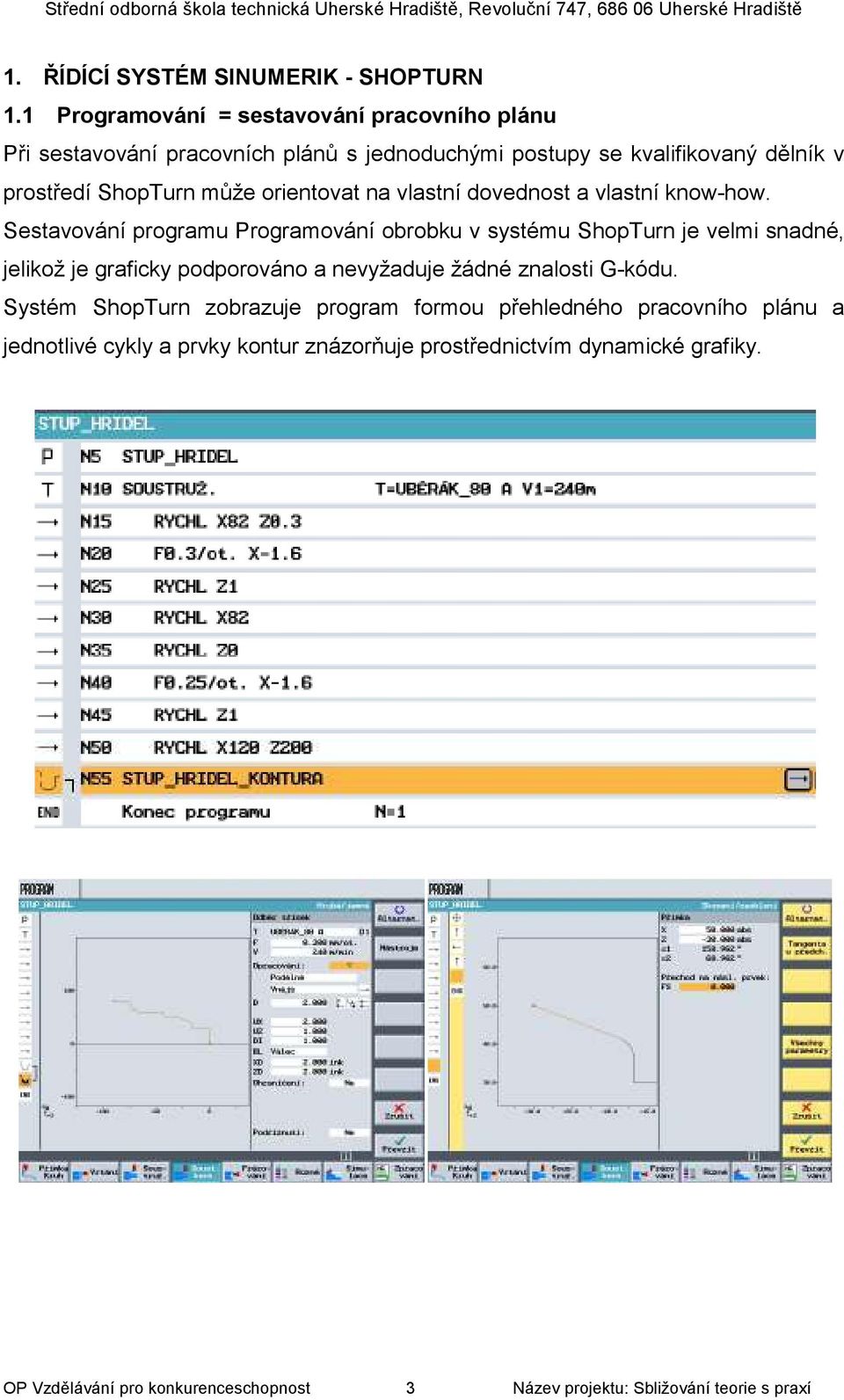

4 1. ŘÍDÍCÍ SYSTÉM SINUMERIK - SHOPTURN 1.1 Programování = sestavování pracovního plánu Při sestavování pracovních plánů s jednoduchými postupy se kvalifikovaný dělník v prostředí ShopTurn může orientovat na vlastní dovednost a vlastní know-how. Sestavování programu Programování obrobku v systému ShopTurn je velmi snadné, jelikož je graficky podporováno a nevyžaduje žádné znalosti G-kódu. Systém ShopTurn zobrazuje program formou přehledného pracovního plánu a jednotlivé cykly a prvky kontur znázorňuje prostřednictvím dynamické grafiky. OP Vzdělávání pro konkurenceschopnost 3 Název projektu: Sbližování teorie s praxí

5 Výkonný konturový počítač umožňuje zadávání libovolných kontur. Jeho obsluha je velice jednoduchá a přehledná díky piktogramům a on-line grafice. Všechny kroky obrábění jsou zobrazeny kompaktním a přehledným způsobem. Díky tomu získáme dokonalý přehled a také ty nejlepší možnosti editace i v případě rozsáhlých výrobních postupů. OP Vzdělávání pro konkurenceschopnost 4 Název projektu: Sbližování teorie s praxí

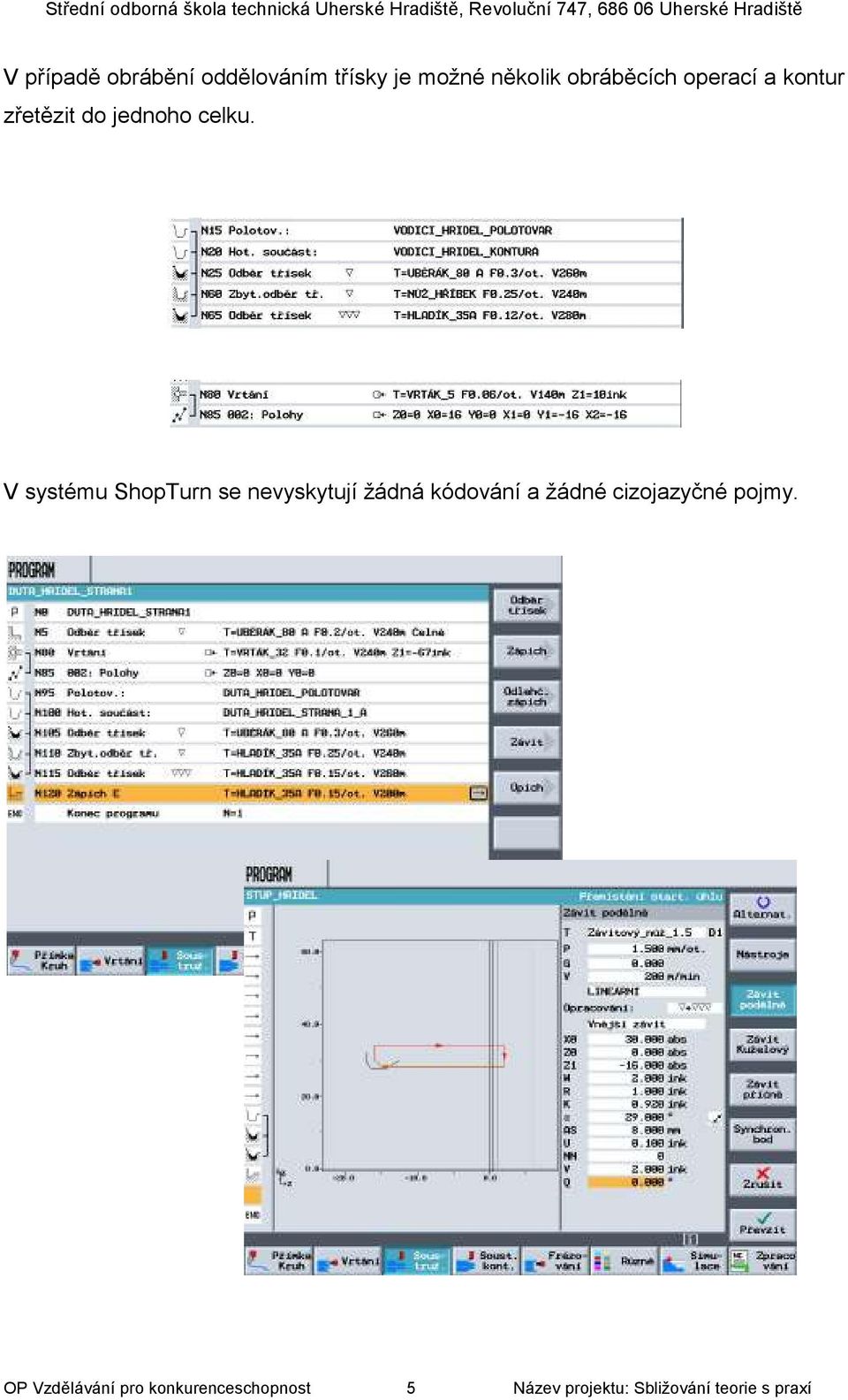

6 V případě obrábění oddělováním třísky je možné několik obráběcích operací a kontur zřetězit do jednoho celku. V systému ShopTurn se nevyskytují žádná kódování a žádné cizojazyčné pojmy. OP Vzdělávání pro konkurenceschopnost 5 Název projektu: Sbližování teorie s praxí

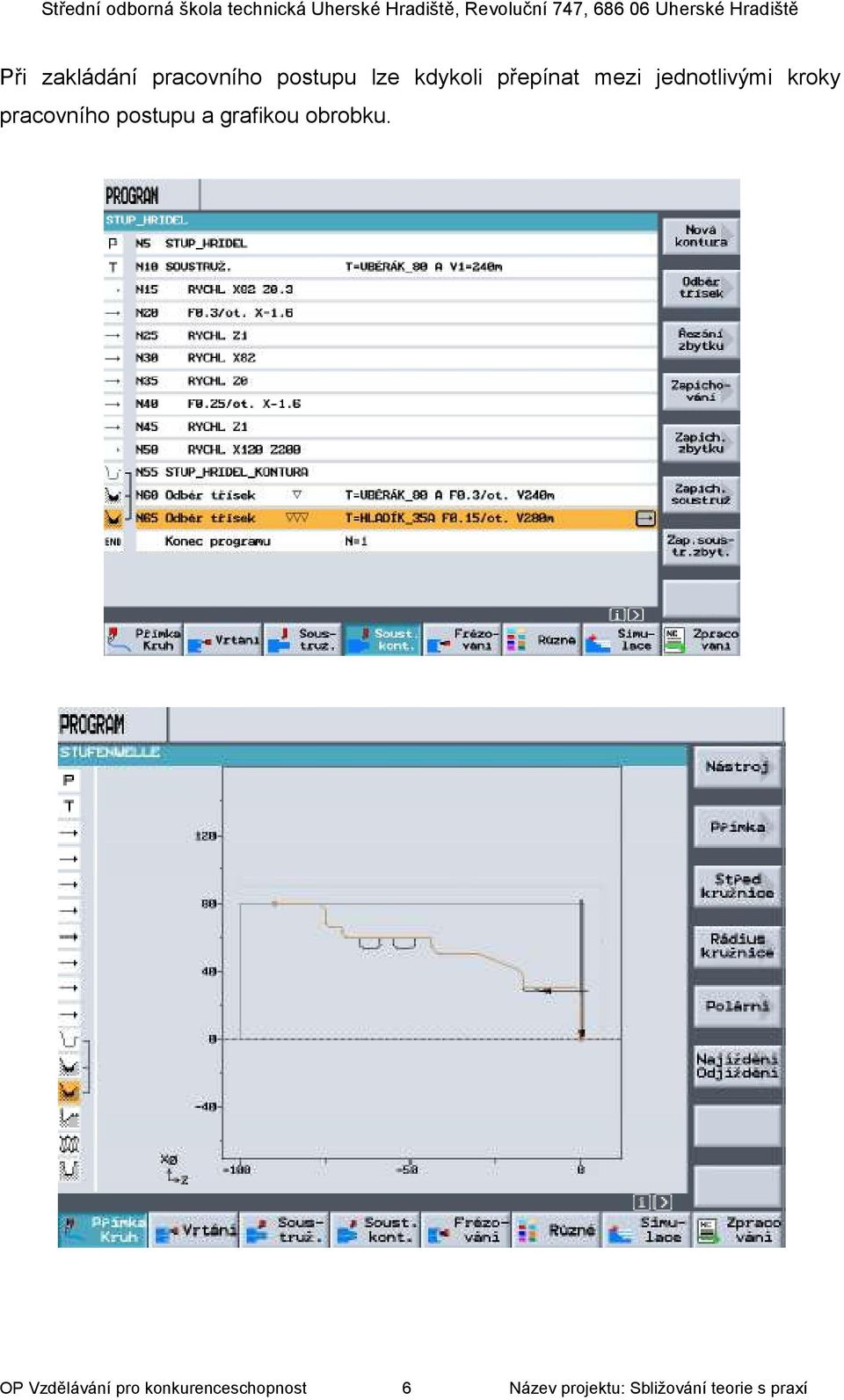

7 Při zakládání pracovního postupu lze kdykoli přepínat mezi jednotlivými kroky pracovního postupu a grafikou obrobku. OP Vzdělávání pro konkurenceschopnost 6 Název projektu: Sbližování teorie s praxí

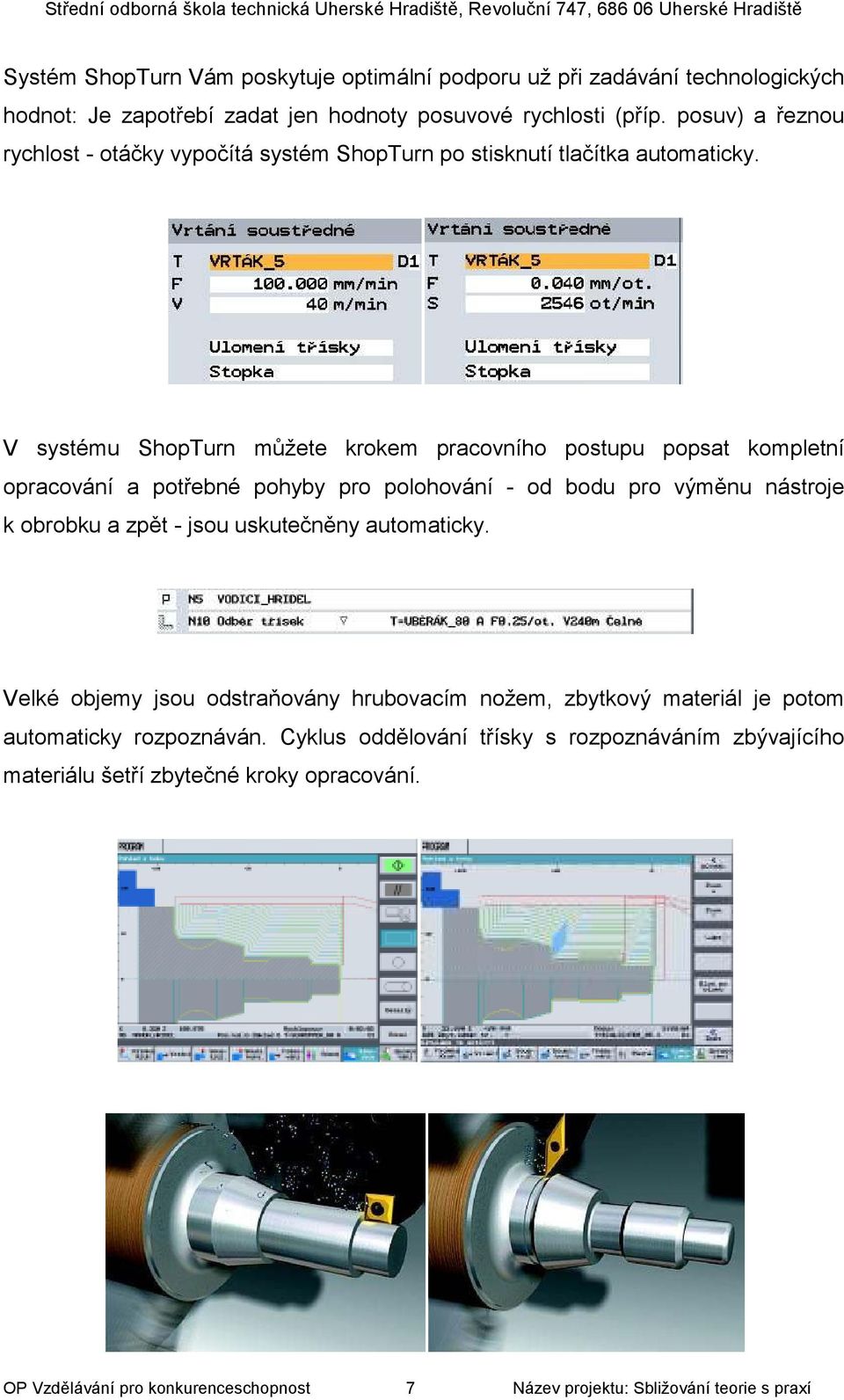

8 Systém ShopTurn Vám poskytuje optimální podporu už při zadávání technologických hodnot: Je zapotřebí zadat jen hodnoty posuvové rychlosti (příp. posuv) a řeznou rychlost - otáčky vypočítá systém ShopTurn po stisknutí tlačítka automaticky. V systému ShopTurn můžete krokem pracovního postupu popsat kompletní opracování a potřebné pohyby pro polohování - od bodu pro výměnu nástroje k obrobku a zpět - jsou uskutečněny automaticky. Velké objemy jsou odstraňovány hrubovacím nožem, zbytkový materiál je potom automaticky rozpoznáván. Cyklus oddělování třísky s rozpoznáváním zbývajícího materiálu šetří zbytečné kroky opracování. OP Vzdělávání pro konkurenceschopnost 7 Název projektu: Sbližování teorie s praxí

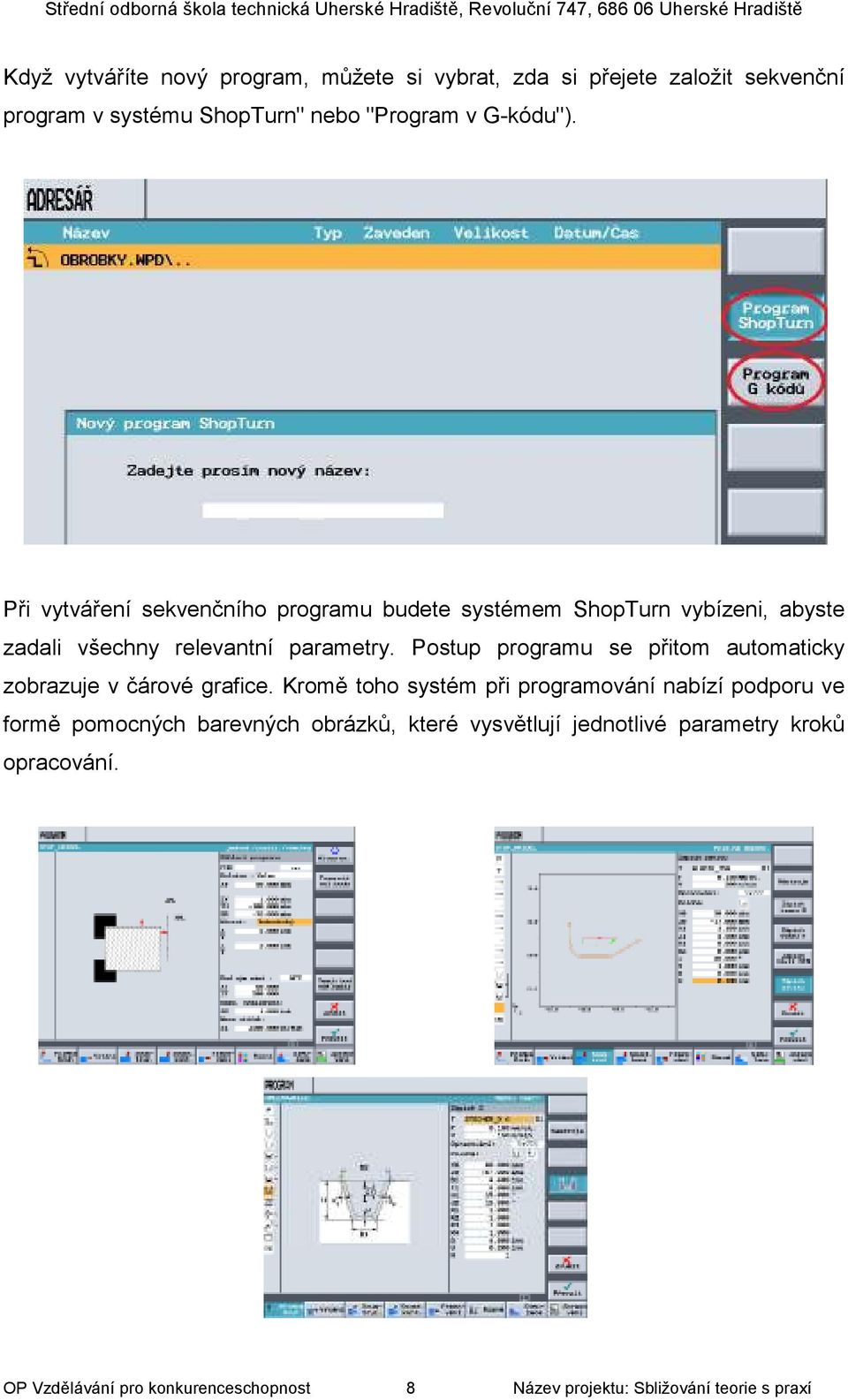

9 Když vytváříte nový program, můžete si vybrat, zda si přejete založit sekvenční program v systému ShopTurn" nebo "Program v G-kódu"). Při vytváření sekvenčního programu budete systémem ShopTurn vybízeni, abyste zadali všechny relevantní parametry. Postup programu se přitom automaticky zobrazuje v čárové grafice. Kromě toho systém při programování nabízí podporu ve formě pomocných barevných obrázků, které vysvětlují jednotlivé parametry kroků opracování. OP Vzdělávání pro konkurenceschopnost 8 Název projektu: Sbližování teorie s praxí

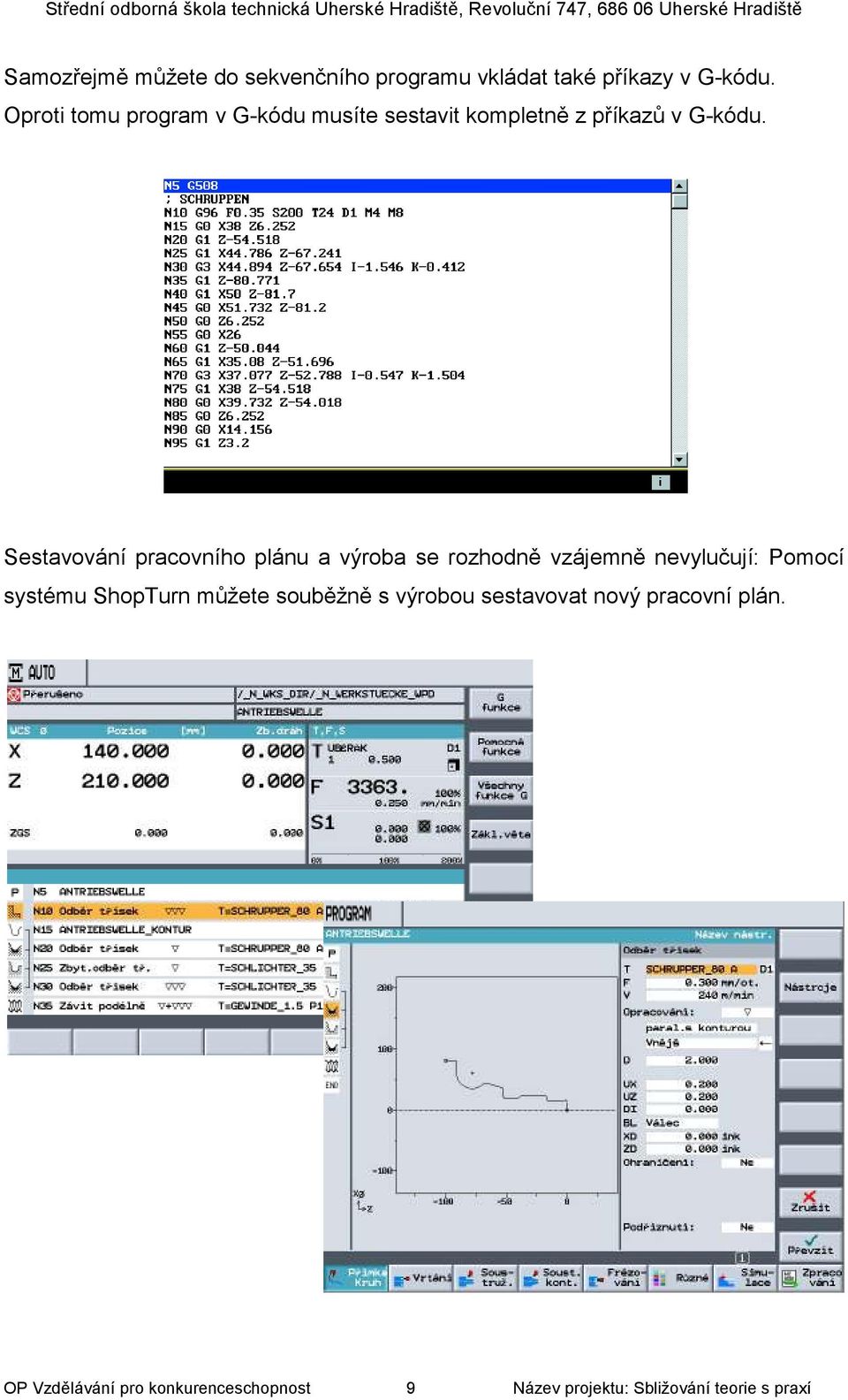

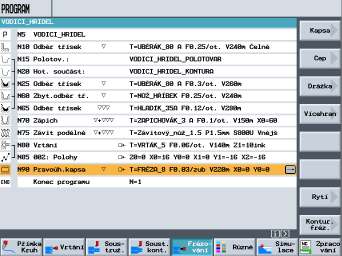

10 Samozřejmě můžete do sekvenčního programu vkládat také příkazy v G-kódu. Oproti tomu program v G-kódu musíte sestavit kompletně z příkazů v G-kódu. Sestavování pracovního plánu a výroba se rozhodně vzájemně nevylučují: Pomocí systému ShopTurn můžete souběžně s výrobou sestavovat nový pracovní plán. OP Vzdělávání pro konkurenceschopnost 9 Název projektu: Sbližování teorie s praxí

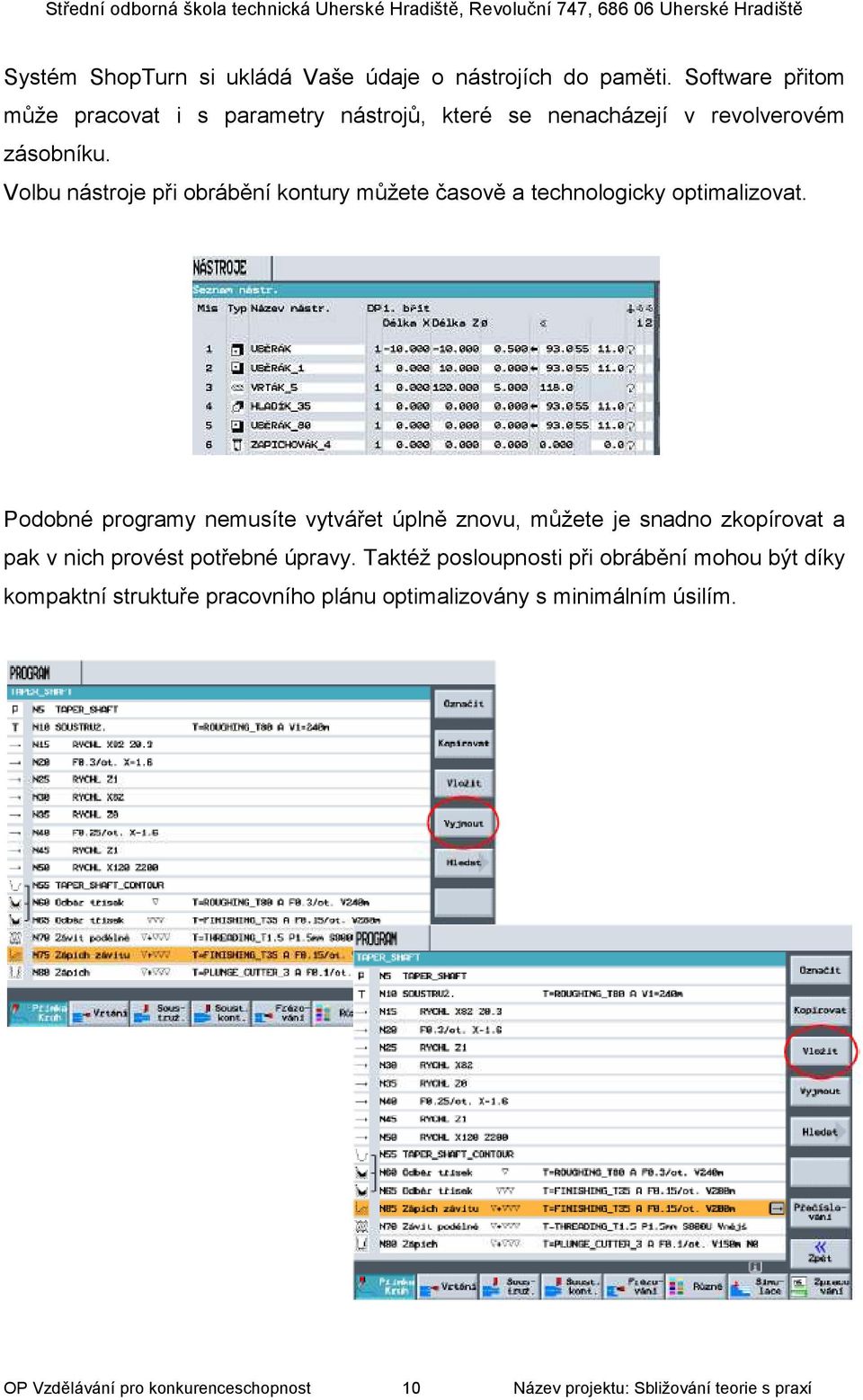

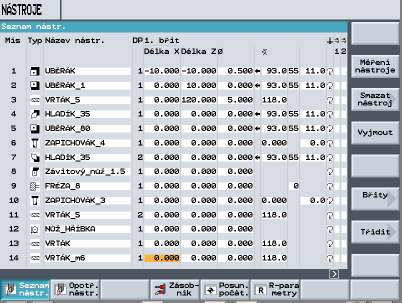

11 Systém ShopTurn si ukládá Vaše údaje o nástrojích do paměti. Software přitom může pracovat i s parametry nástrojů, které se nenacházejí v revolverovém zásobníku. Volbu nástroje při obrábění kontury můžete časově a technologicky optimalizovat. Podobné programy nemusíte vytvářet úplně znovu, můžete je snadno zkopírovat a pak v nich provést potřebné úpravy. Taktéž posloupnosti při obrábění mohou být díky kompaktní struktuře pracovního plánu optimalizovány s minimálním úsilím. OP Vzdělávání pro konkurenceschopnost 10 Název projektu: Sbližování teorie s praxí

12 Zpracovávání programu můžete trojrozměrně zobrazovat na obrazovce. Takto můžete jednoduchým způsobem zkontrolovat výsledek programování, příp. pohodlně sledovat opracovávání obrobku na stroji. OP Vzdělávání pro konkurenceschopnost 11 Název projektu: Sbližování teorie s praxí

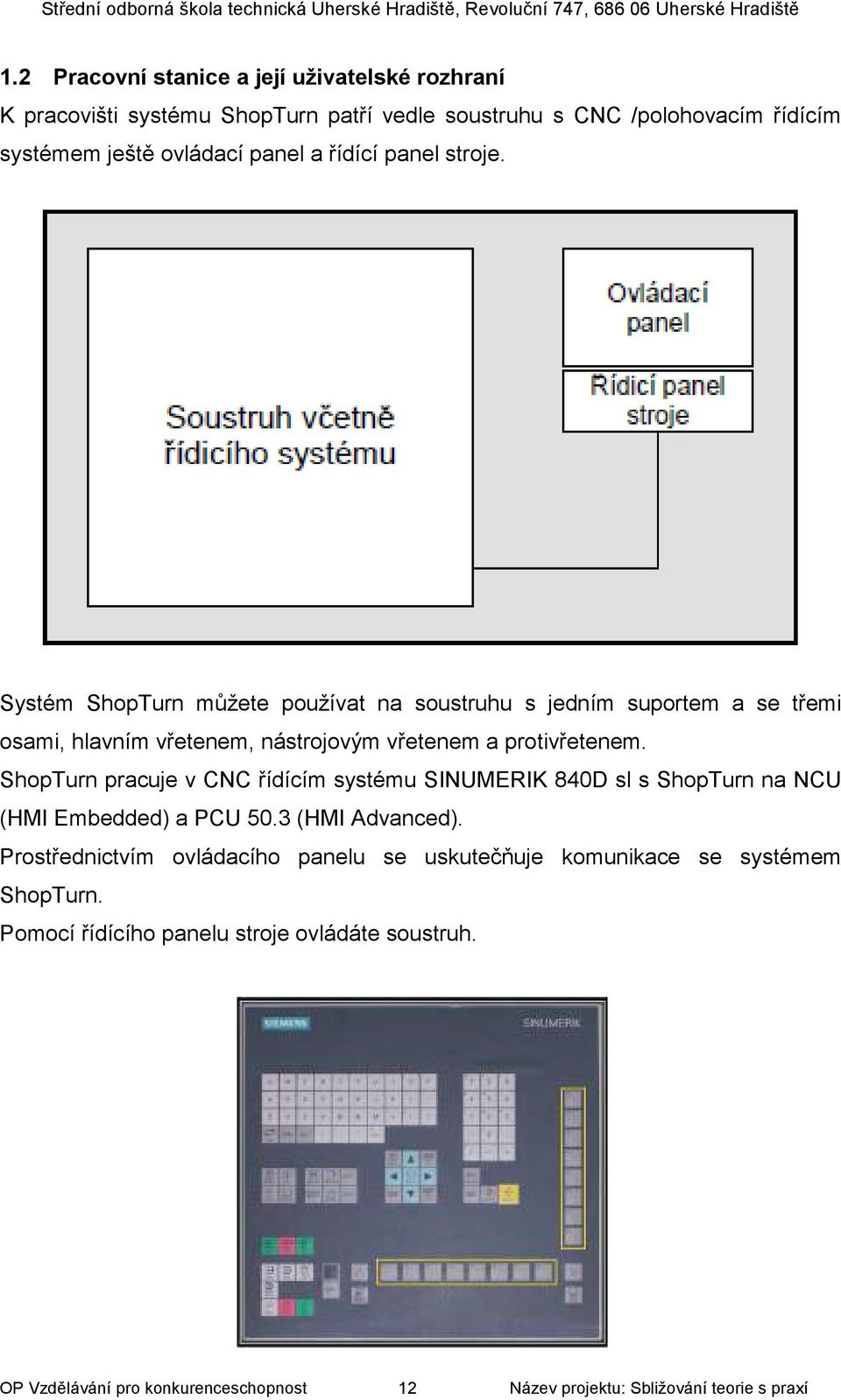

13 1.2 Pracovní stanice a její uživatelské rozhraní K pracovišti systému ShopTurn patří vedle soustruhu s CNC /polohovacím řídícím systémem ještě ovládací panel a řídící panel stroje. Systém ShopTurn můžete používat na soustruhu s jedním suportem a se třemi osami, hlavním vřetenem, nástrojovým vřetenem a protivřetenem. ShopTurn pracuje v CNC řídícím systému SINUMERIK 840D sl s ShopTurn na NCU (HMI Embedded) a PCU 50.3 (HMI Advanced). Prostřednictvím ovládacího panelu se uskutečňuje komunikace se systémem ShopTurn. Pomocí řídícího panelu stroje ovládáte soustruh. OP Vzdělávání pro konkurenceschopnost 12 Název projektu: Sbližování teorie s praxí

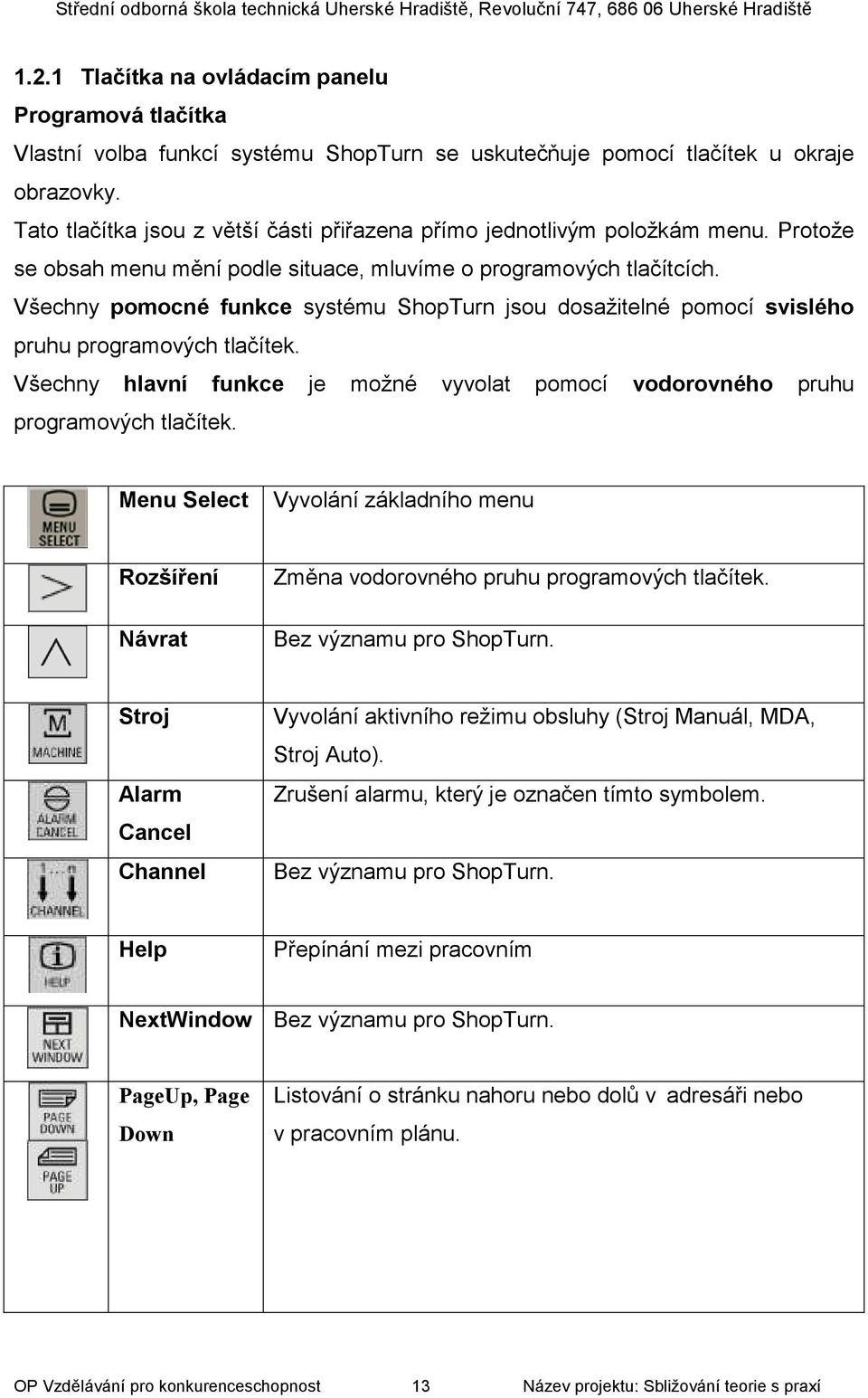

14 1.2.1 Tlačítka na ovládacím panelu Programová tlačítka Vlastní volba funkcí systému ShopTurn se uskutečňuje pomocí tlačítek u okraje obrazovky. Tato tlačítka jsou z větší části přiřazena přímo jednotlivým položkám menu. Protože se obsah menu mění podle situace, mluvíme o programových tlačítcích. Všechny pomocné funkce systému ShopTurn jsou dosažitelné pomocí svislého pruhu programových tlačítek. Všechny hlavní funkce je možné vyvolat pomocí vodorovného pruhu programových tlačítek. Menu Select Vyvolání základního menu Rozšíření Návrat Změna vodorovného pruhu programových tlačítek. Bez významu pro ShopTurn. Stroj Alarm Cancel Channel Vyvolání aktivního režimu obsluhy (Stroj Manuál, MDA, Stroj Auto). Zrušení alarmu, který je označen tímto symbolem. Bez významu pro ShopTurn. Help Přepínání mezi pracovním NextWindow Bez významu pro ShopTurn. PageUp, Page Down Listování o stránku nahoru nebo dolů v adresáři nebo v pracovním plánu. OP Vzdělávání pro konkurenceschopnost 13 Název projektu: Sbližování teorie s praxí

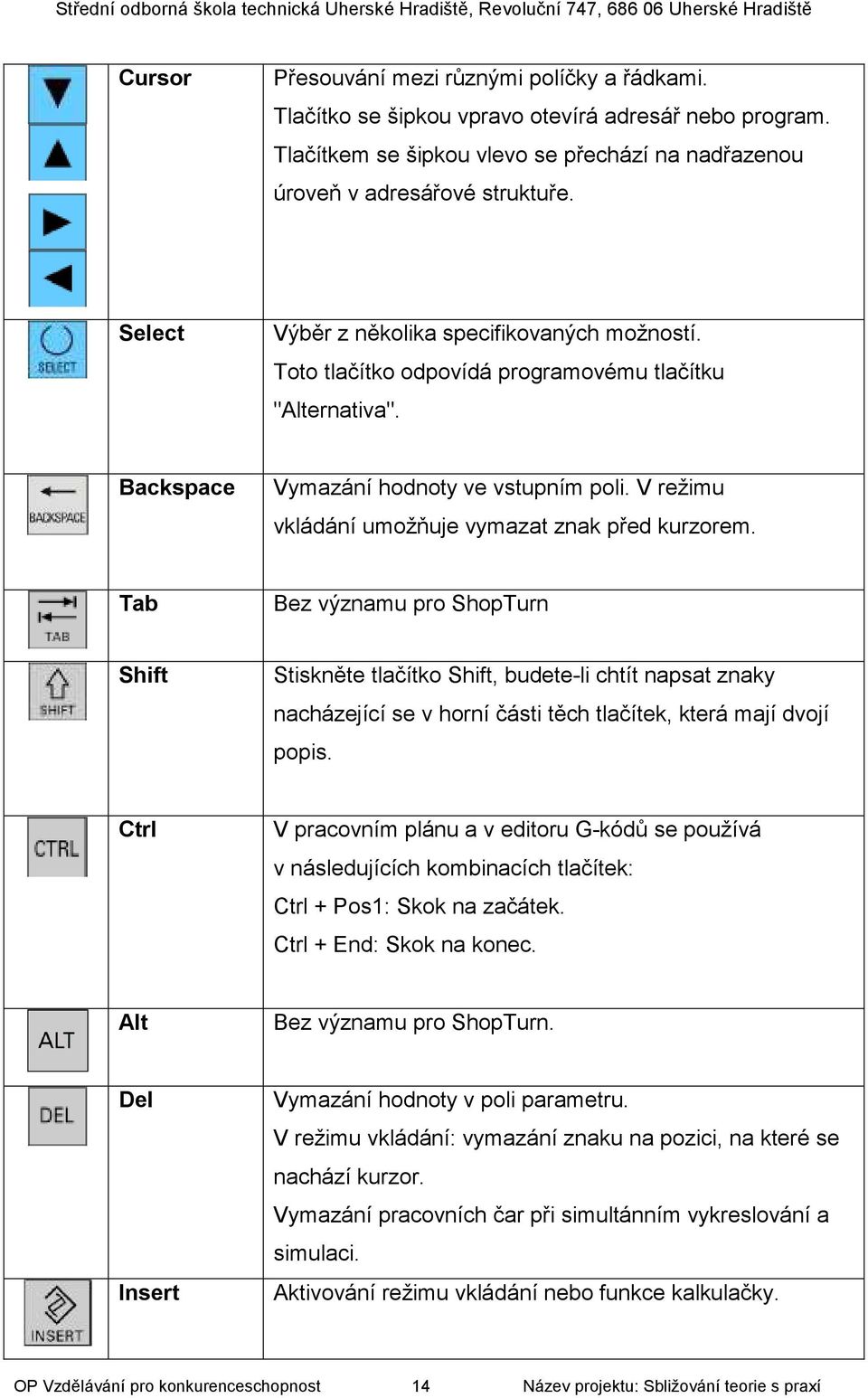

15 Cursor Přesouvání mezi různými políčky a řádkami. Tlačítko se šipkou vpravo otevírá adresář nebo program. Tlačítkem se šipkou vlevo se přechází na nadřazenou úroveň v adresářové struktuře. Select Výběr z několika specifikovaných možností. Toto tlačítko odpovídá programovému tlačítku "Alternativa". Backspace Vymazání hodnoty ve vstupním poli. V režimu vkládání umožňuje vymazat znak před kurzorem. Tab Bez významu pro ShopTurn Shift Stiskněte tlačítko Shift, budete-li chtít napsat znaky nacházející se v horní části těch tlačítek, která mají dvojí popis. Ctrl V pracovním plánu a v editoru G-kódů se používá v následujících kombinacích tlačítek: Ctrl + Pos1: Skok na začátek. Ctrl + End: Skok na konec. Alt Bez významu pro ShopTurn. Del Insert Vymazání hodnoty v poli parametru. V režimu vkládání: vymazání znaku na pozici, na které se nachází kurzor. Vymazání pracovních čar při simultánním vykreslování a simulaci. Aktivování režimu vkládání nebo funkce kalkulačky. OP Vzdělávání pro konkurenceschopnost 14 Název projektu: Sbližování teorie s praxí

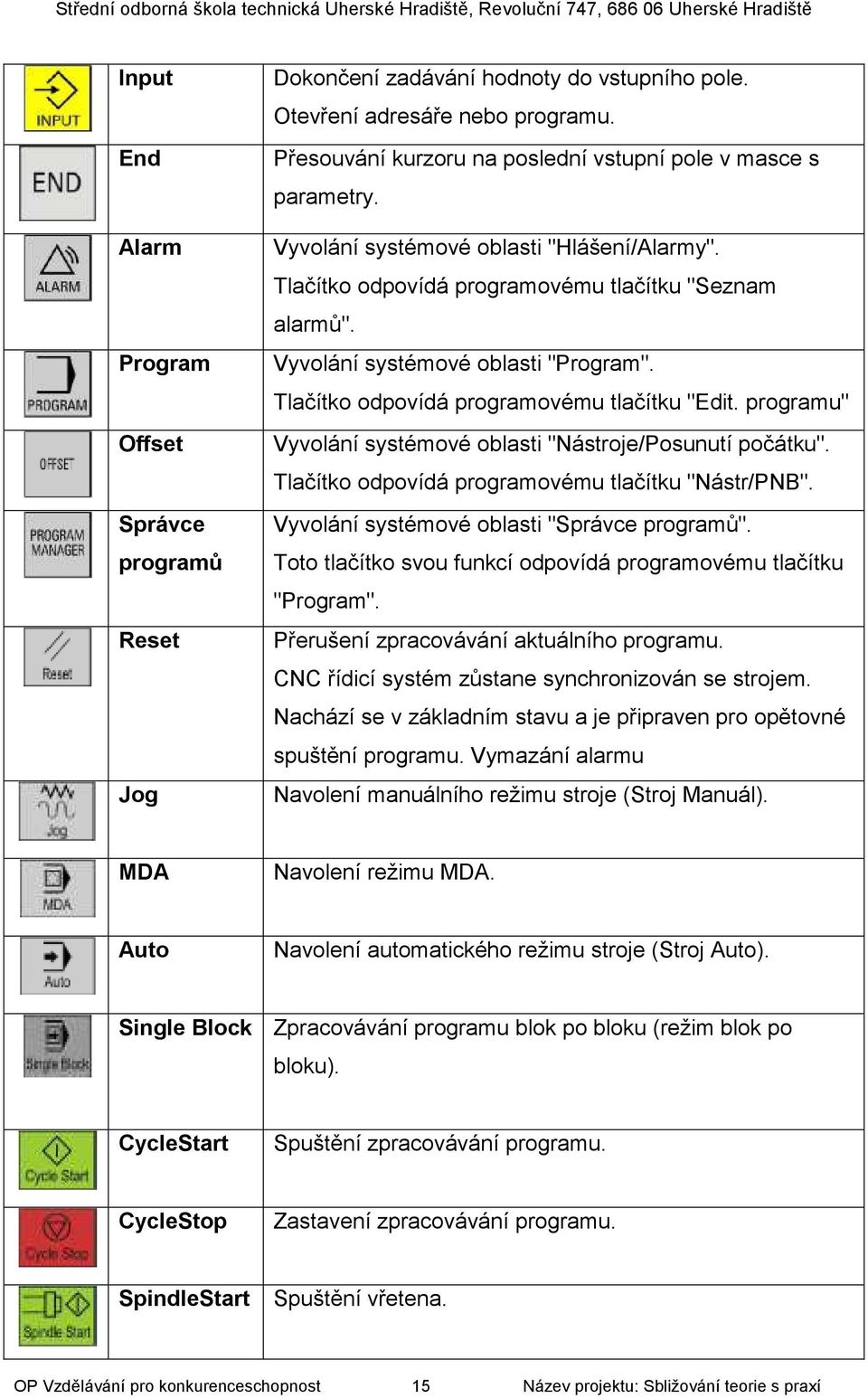

16 Input End Alarm Program Offset Správce programů Reset Jog Dokončení zadávání hodnoty do vstupního pole. Otevření adresáře nebo programu. Přesouvání kurzoru na poslední vstupní pole v masce s parametry. Vyvolání systémové oblasti "Hlášení/Alarmy". Tlačítko odpovídá programovému tlačítku "Seznam alarmů". Vyvolání systémové oblasti "Program". Tlačítko odpovídá programovému tlačítku "Edit. programu" Vyvolání systémové oblasti "Nástroje/Posunutí počátku". Tlačítko odpovídá programovému tlačítku "Nástr/PNB". Vyvolání systémové oblasti "Správce programů". Toto tlačítko svou funkcí odpovídá programovému tlačítku "Program". Přerušení zpracovávání aktuálního programu. CNC řídicí systém zůstane synchronizován se strojem. Nachází se v základním stavu a je připraven pro opětovné spuštění programu. Vymazání alarmu Navolení manuálního režimu stroje (Stroj Manuál). MDA Navolení režimu MDA. Auto Navolení automatického režimu stroje (Stroj Auto). Single Block Zpracovávání programu blok po bloku (režim blok po bloku). CycleStart Spuštění zpracovávání programu. CycleStop Zastavení zpracovávání programu. SpindleStart Spuštění vřetena. OP Vzdělávání pro konkurenceschopnost 15 Název projektu: Sbližování teorie s praxí

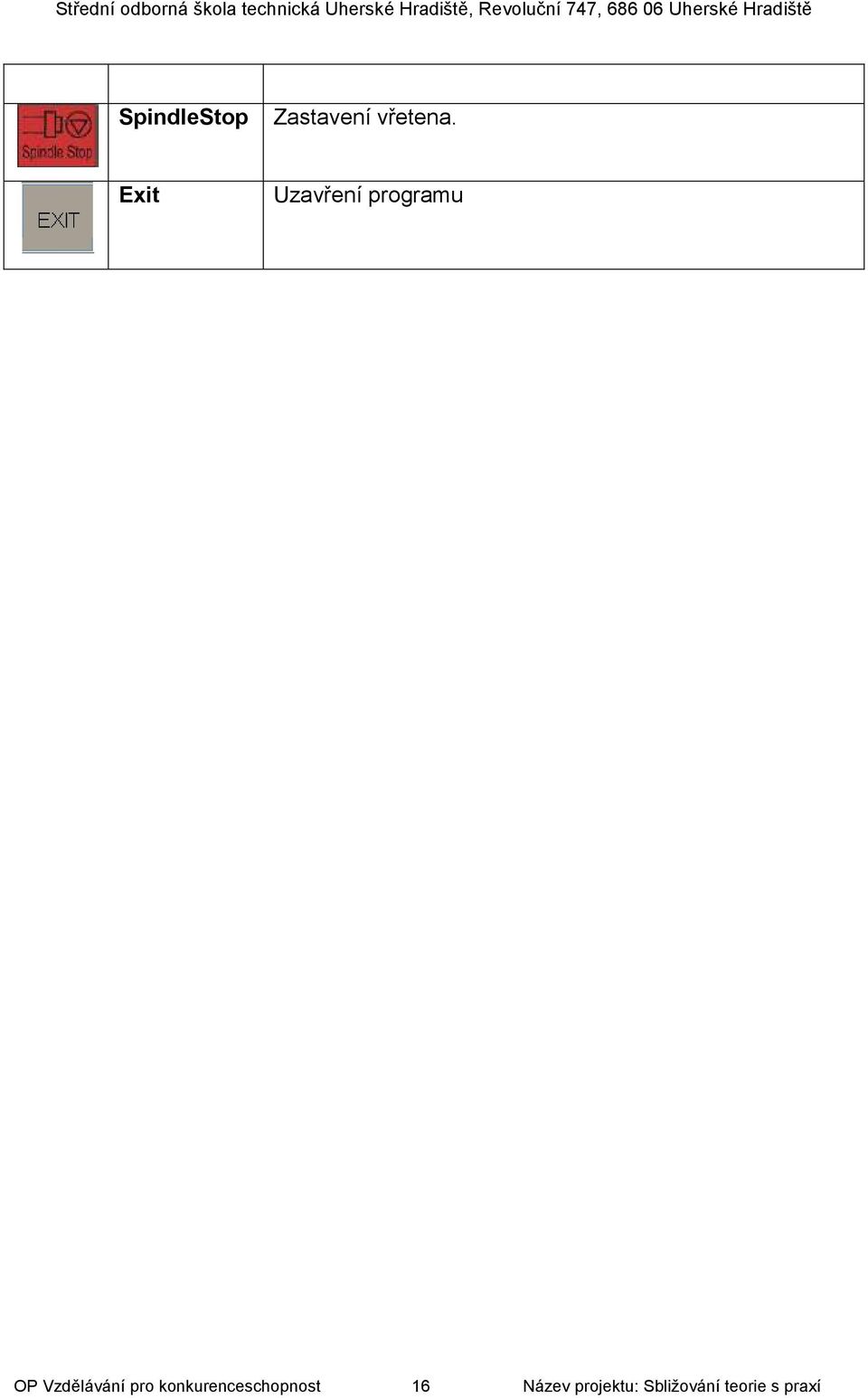

17 SpindleStop Zastavení vřetena. Exit Uzavření programu OP Vzdělávání pro konkurenceschopnost 16 Název projektu: Sbližování teorie s praxí

18 Rozvržení obrazovky Uživatelské rozhraní 1. Aktivní režim obsluhy/systémová oblast a podrežim obsluhy 2. Řádek alarmů a hlášení 3. 3.Název programu 4. Cesta k programu 5. Stav kanálu a ovlivňování programu 6. Stavová hlášení kanálu 7. Zobrazování poloh os 8. Informace o aktivním nástroji T, momentálním posuvu F a aktivním vřetenu (S1 = hlavní vřeteno, S2 = nástrojové vřeteno, S3 = protivřeteno), vytížení vřetena v procentech 9. Zobrazování aktivních posunutí počátku a rotace 10. Pracovní okno OP Vzdělávání pro konkurenceschopnost 17 Název projektu: Sbližování teorie s praxí

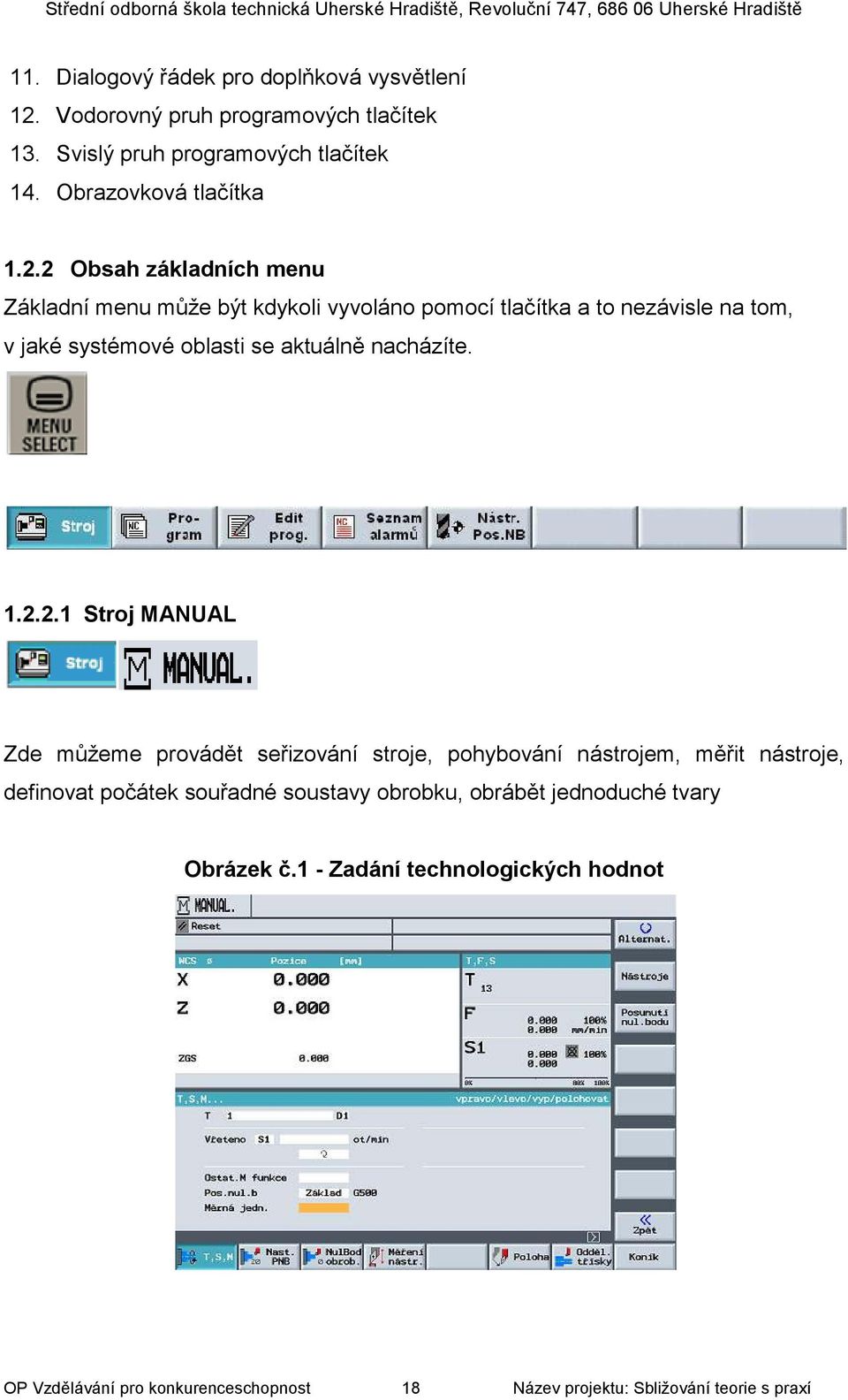

19 11. Dialogový řádek pro doplňková vysvětlení 12. Vodorovný pruh programových tlačítek 13. Svislý pruh programových tlačítek 14. Obrazovková tlačítka Obsah základních menu Základní menu může být kdykoli vyvoláno pomocí tlačítka a to nezávisle na tom, v jaké systémové oblasti se aktuálně nacházíte Stroj MANUAL Zde můžeme provádět seřizování stroje, pohybování nástrojem, měřit nástroje, definovat počátek souřadné soustavy obrobku, obrábět jednoduché tvary Obrázek č.1 - Zadání technologických hodnot OP Vzdělávání pro konkurenceschopnost 18 Název projektu: Sbližování teorie s praxí

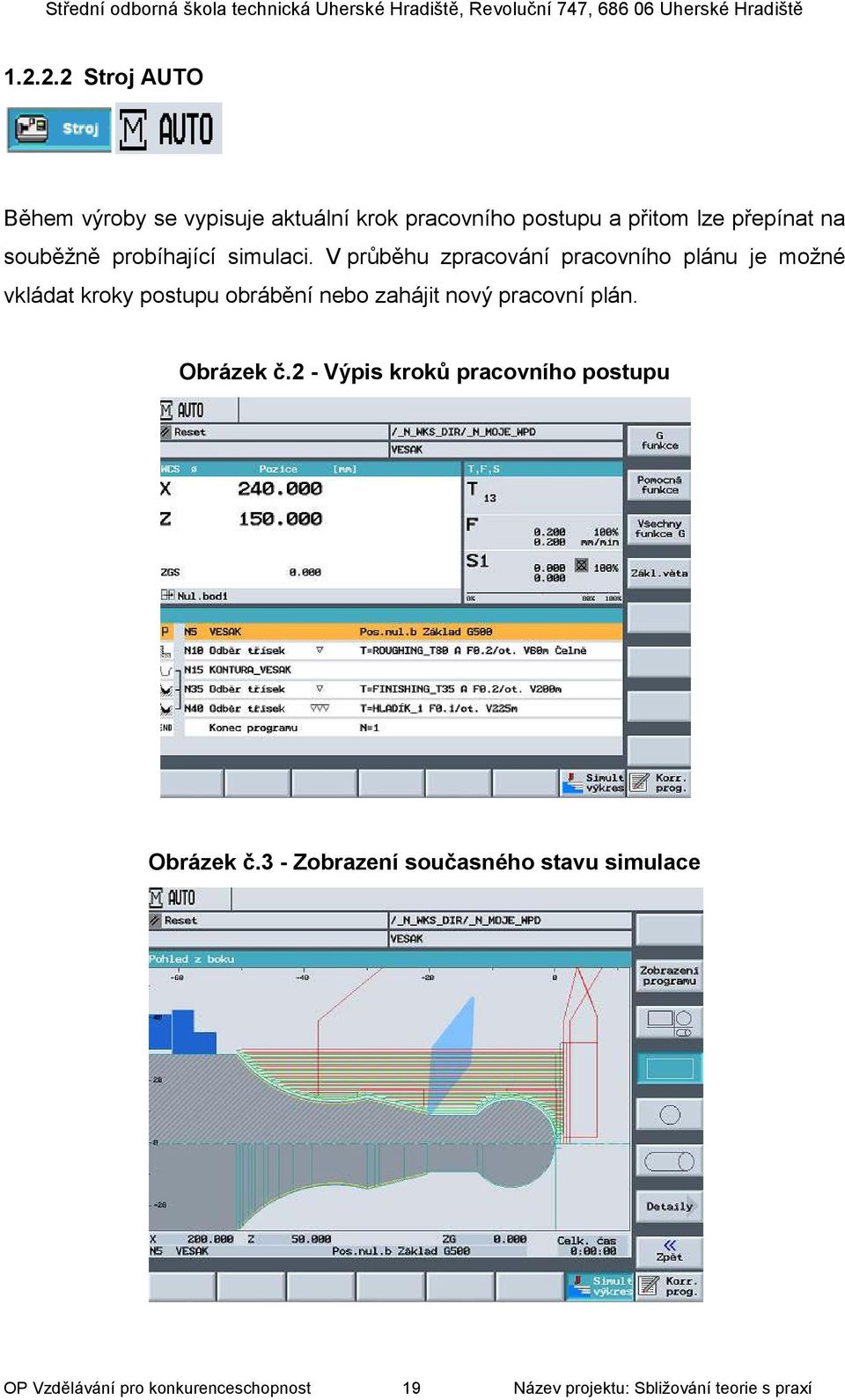

20 Stroj AUTO Během výroby se vypisuje aktuální krok pracovního postupu a přitom lze přepínat na souběžně probíhající simulaci. V průběhu zpracování pracovního plánu je možné vkládat kroky postupu obrábění nebo zahájit nový pracovní plán. Obrázek č.2 - Výpis kroků pracovního postupu Obrázek č.3 - Zobrazení současného stavu simulace OP Vzdělávání pro konkurenceschopnost 19 Název projektu: Sbližování teorie s praxí

21 Program Zde jsou spravovány pracovní plány, včetně jejich načítání a odesílání. Je možné založit libovolné množství adresářů. V adresářích si můžeme vytvořit různé pracovní plány. OP Vzdělávání pro konkurenceschopnost 20 Název projektu: Sbližování teorie s praxí

22 Výběr možností činnosti v jednotlivém adresáři a pracovním plánu Editace programu Zde je možné zakládat pracovní plány s kompletní posloupností obrábění. Předpokladem pro optimální postup zpracování jsou zkušenosti jeho tvůrce. OP Vzdělávání pro konkurenceschopnost 21 Název projektu: Sbližování teorie s praxí

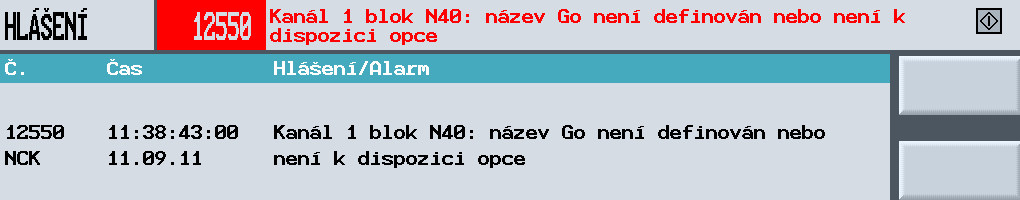

23 Seznam alarmů Zde se vypisují všechna momentálně existující hlášení a alarmy i s číslem chyby. Je zde zobrazen také čas, kdy se chyba vyskytla a další vysvětlivky Správa nástrojů Všechny nástroje můžeme spravovat v seznamu nástrojů, přiřazovat je do zásobníku nástrojů, spravovat počátky souřadné soustavy. OP Vzdělávání pro konkurenceschopnost 22 Název projektu: Sbližování teorie s praxí

24 1.3 Příklad 1: HRIDEL_1 Zadání, výkres součásti Založení pracovního plánu adresář OBROBKY, program HRIDEL_1 Definice základních podmínek obrábění HLAVIČKA pracovního plánu Zarovnání čelní plochy obrobku soustružení čelní plochy Definice kontury obrobku konstrukce kontury HRIDEL_1 Definice podmínek obrábění kontury způsob obrábění, řezné podmínky Simulace obrábění kontrola pracovního plánu Virtuální stroj - výroba OP Vzdělávání pro konkurenceschopnost 23 Název projektu: Sbližování teorie s praxí

25 1.3.1 Zadání, výkres součásti ZADÁNÍ: Pomocí programového systému ShopTurn sestavte pracovní plán pro výrobu součásti dle výkresového zadání. Materiál polotovaru: ČSN OP Vzdělávání pro konkurenceschopnost 24 Název projektu: Sbližování teorie s praxí

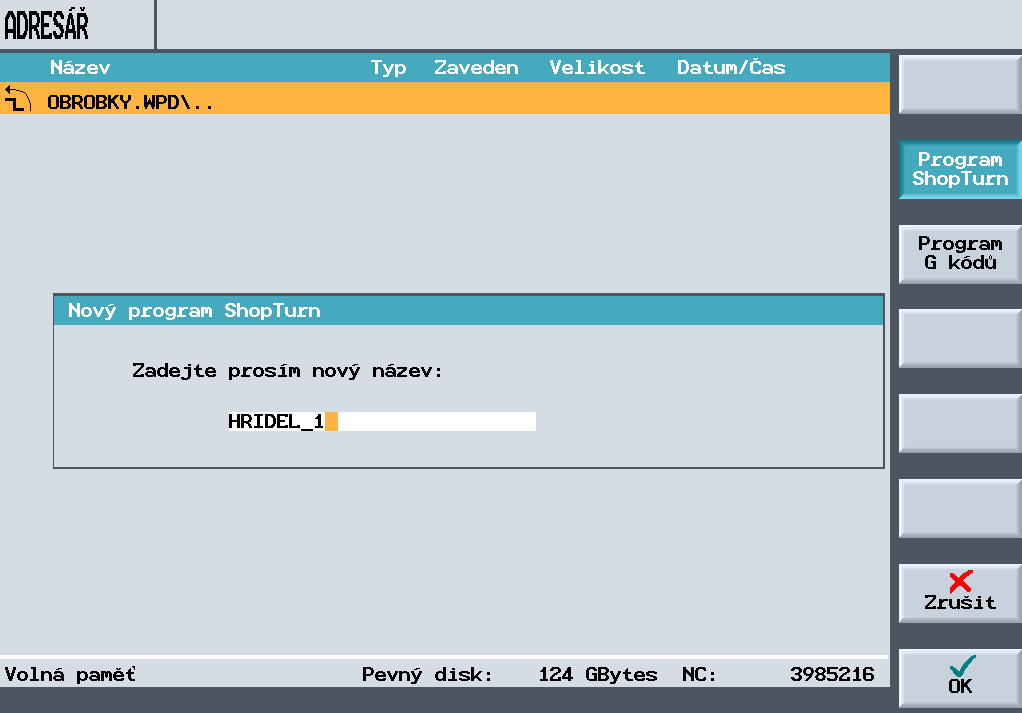

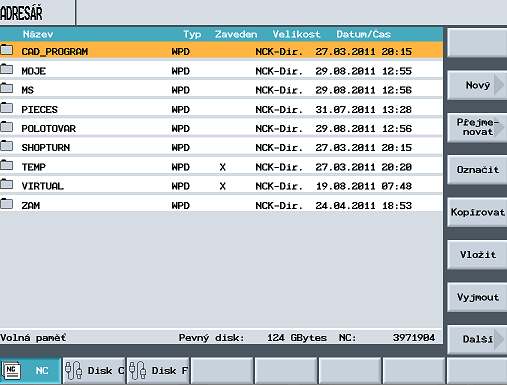

26 1.3.2 Založení nového adresáře OBROBKY a programu HRIDEL_1 Založení adresáře OBROBKY Založení programu HRIDEL_1 OP Vzdělávání pro konkurenceschopnost 25 Název projektu: Sbližování teorie s praxí

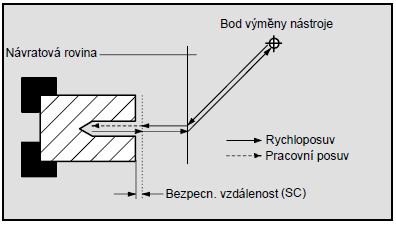

27 Hlavička obsahuje základní údaje Založený pracovní plán Najíždění na obráběcí cyklus/odjíždění z obráběcího cyklu Najíždění na obráběcí cyklus a odjíždění z cyklu probíhá vždy podle stejného vzoru OP Vzdělávání pro konkurenceschopnost 26 Název projektu: Sbližování teorie s praxí

28 Zarovnání čelní plochy Volba nástroje OP Vzdělávání pro konkurenceschopnost 27 Název projektu: Sbližování teorie s praxí

29 Pracovní plán Tvorba kontury součásti OP Vzdělávání pro konkurenceschopnost 28 Název projektu: Sbližování teorie s praxí

30 Vytvoření kontury Pracovní plán OP Vzdělávání pro konkurenceschopnost 29 Název projektu: Sbližování teorie s praxí

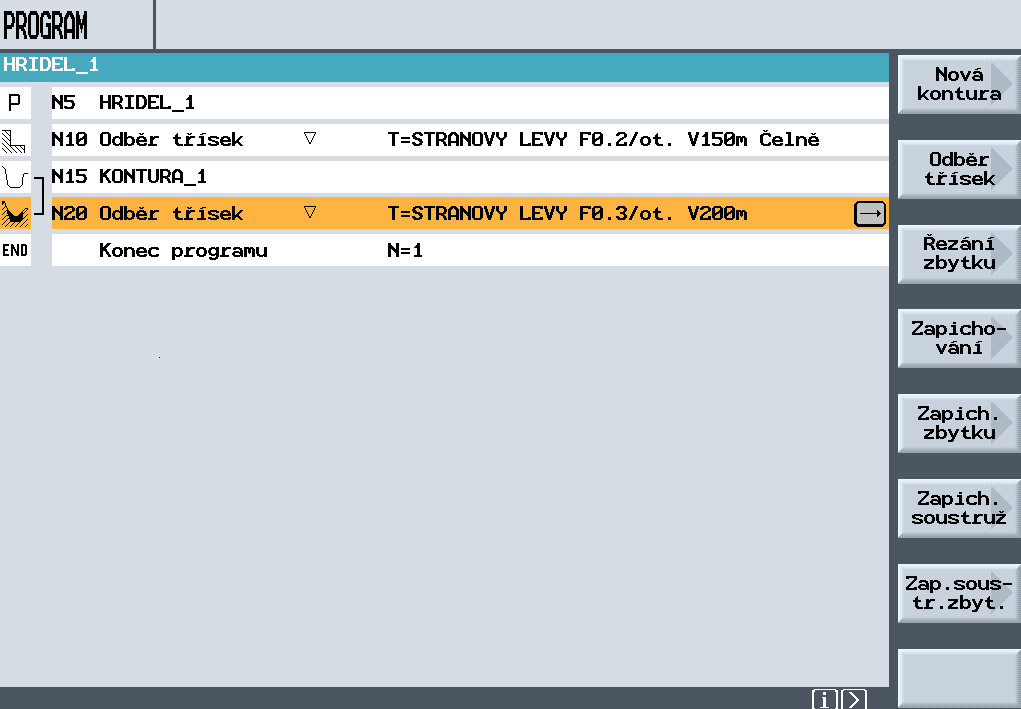

31 Hrubování kontury Opracování : Pracovní plán OP Vzdělávání pro konkurenceschopnost 30 Název projektu: Sbližování teorie s praxí

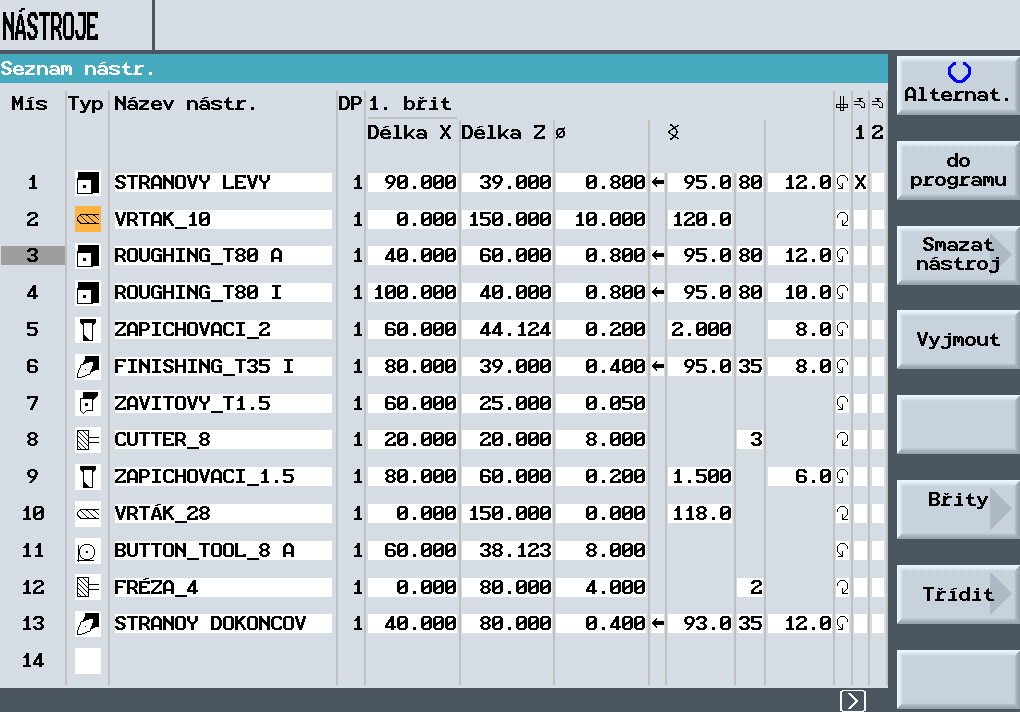

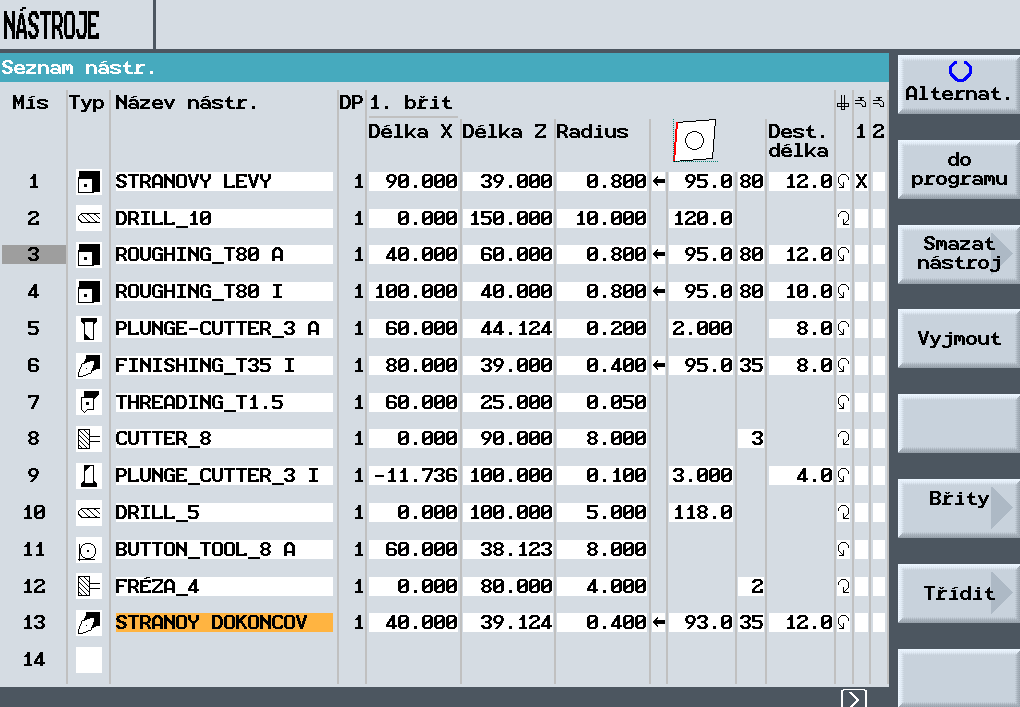

32 Odstranění zbytkového materiálu Podříznutí: ANO Volba nástroje OP Vzdělávání pro konkurenceschopnost 31 Název projektu: Sbližování teorie s praxí

33 Pracovní plán Dokončení opracování kontury Opracování: Podříznutí: ANO OP Vzdělávání pro konkurenceschopnost 32 Název projektu: Sbližování teorie s praxí

34 Pracovní plán Kontrola pracovního plánu OP Vzdělávání pro konkurenceschopnost 33 Název projektu: Sbližování teorie s praxí

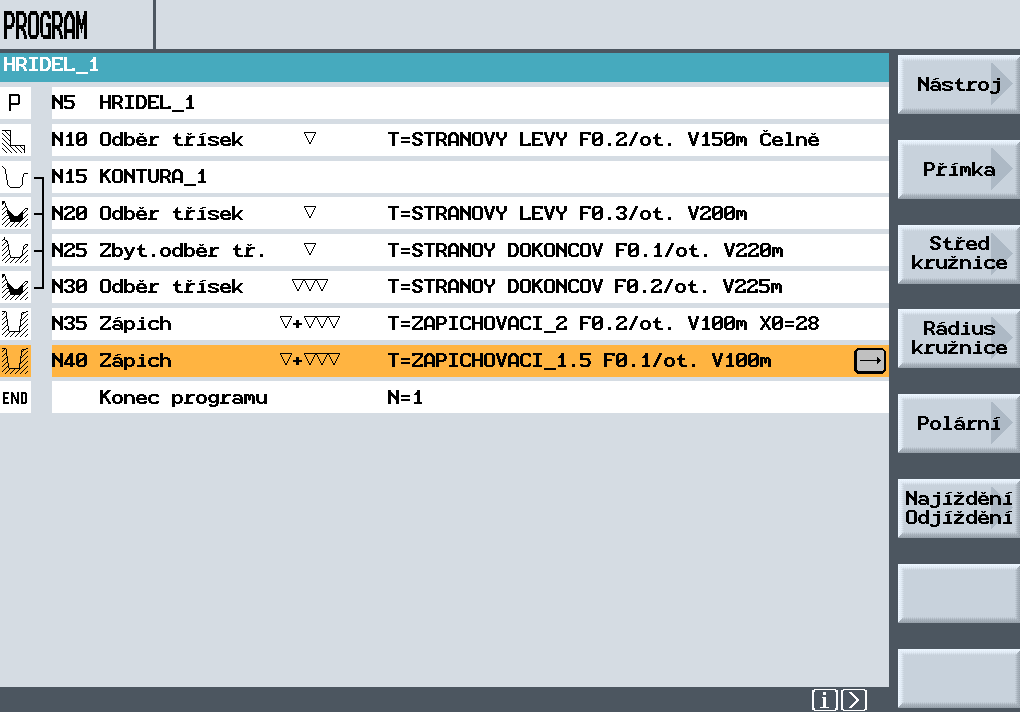

35 Výroba zápichu pozice X Opracování: Volba nástroje OP Vzdělávání pro konkurenceschopnost 34 Název projektu: Sbližování teorie s praxí

36 Pracovní plán Výroba zápichu pozice Y Opracování: OP Vzdělávání pro konkurenceschopnost 35 Název projektu: Sbližování teorie s praxí

37 Volba nástroje Pracovní plán OP Vzdělávání pro konkurenceschopnost 36 Název projektu: Sbližování teorie s praxí

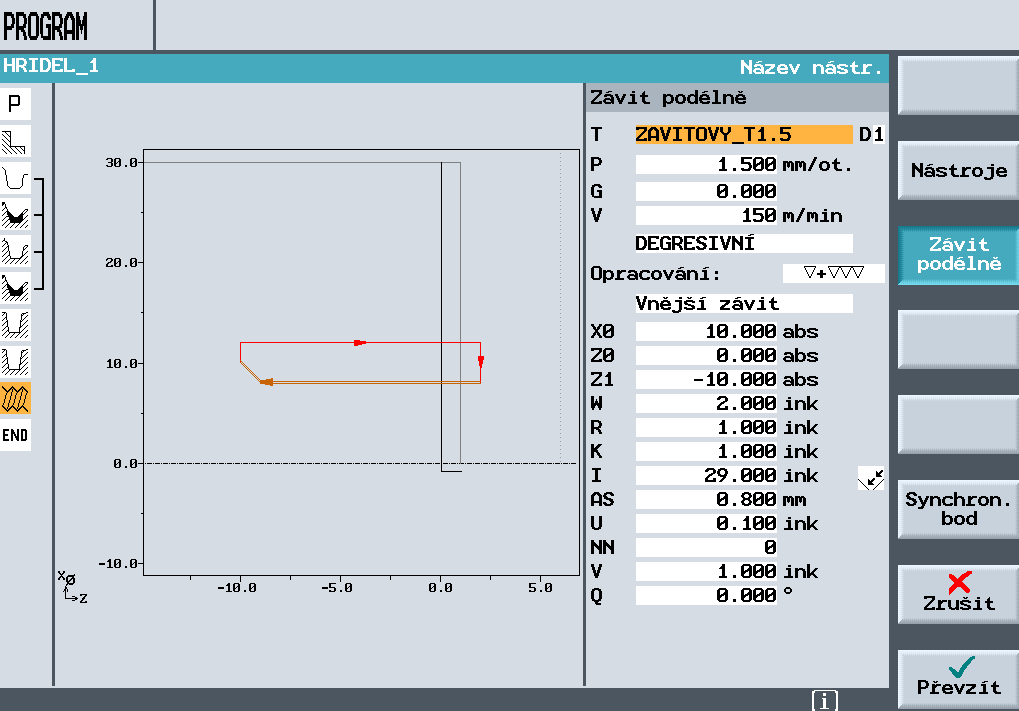

38 Kontrola pracovního plánu Výroba závitu Opracování: Degresivní přísuv: konstantní průřez třísky OP Vzdělávání pro konkurenceschopnost 37 Název projektu: Sbližování teorie s praxí

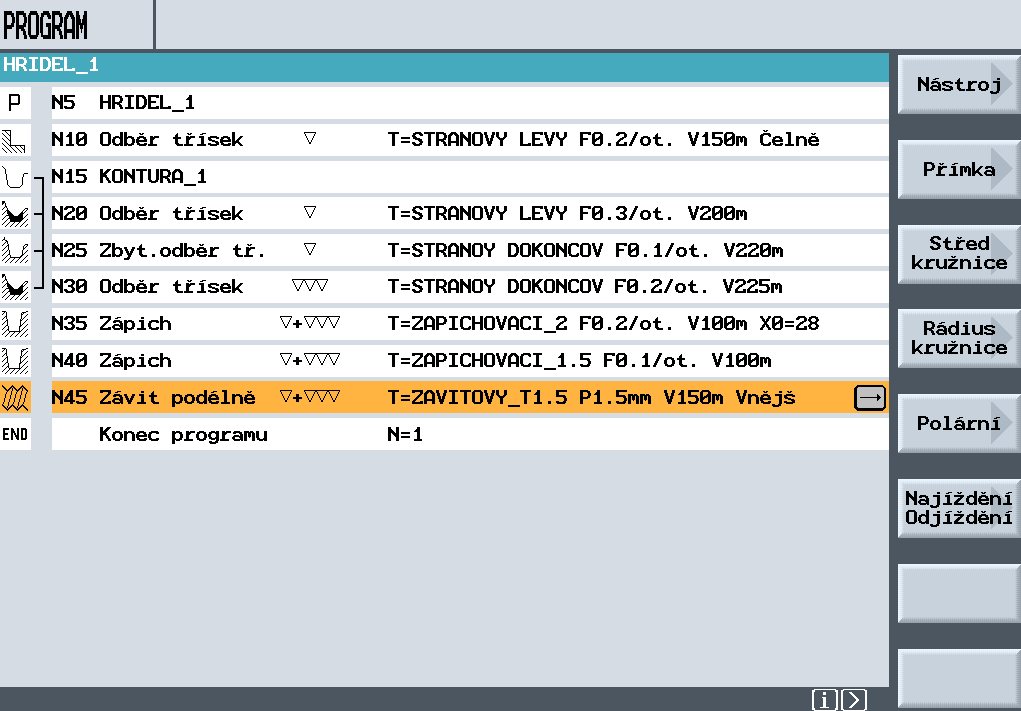

39 Volba nástroje Pracovní plán OP Vzdělávání pro konkurenceschopnost 38 Název projektu: Sbližování teorie s praxí

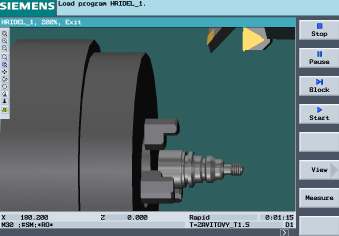

40 Kontrola pracovního plánu Kontrola pracovního plánu v prostředí VIRTUÁLNÍ STROJ OP Vzdělávání pro konkurenceschopnost 39 Název projektu: Sbližování teorie s praxí

41 1.4 Příklad 2: FIGURA_1 Zadání, výkres součásti Založení pracovního plánu adresář OBROBKY, program FIGURA_1 Definice základních podmínek obrábění HLAVIČKA pracovního plánu Zarovnání čelní plochy obrobku soustružení čelní plochy Definice kontury libovolného surového polotovaru Definice kontury obrobku konstrukce kontury HRIDEL_1 Definice podmínek obrábění kontury způsob obrábění, řezné podmínky Simulace obrábění kontrola pracovního plánu Virtuální stroj - výroba OP Vzdělávání pro konkurenceschopnost 40 Název projektu: Sbližování teorie s praxí

42 1.4.1 Zadání, výkres součásti ZADÁNÍ: Pomocí programového systému ShopTurn sestavte pracovní plán pro výrobu součásti dle výkresového zadání. Jako výchozí polotovar využijte výkresovou dokumentaci níže uvedeného surového polotovaru. Materiál polotovaru: ČSN OP Vzdělávání pro konkurenceschopnost 41 Název projektu: Sbližování teorie s praxí

43 1.4.2 Založení nového programu FIGURA_1 Založení programu FIGURA_1 Založené programy v adresáři OBROBKY OP Vzdělávání pro konkurenceschopnost 42 Název projektu: Sbližování teorie s praxí

44 Hlavička obsahuje základní údaje Založený pracovní plán OP Vzdělávání pro konkurenceschopnost 43 Název projektu: Sbližování teorie s praxí

45 Zarovnání čelní plochy Volba nástroje OP Vzdělávání pro konkurenceschopnost 44 Název projektu: Sbližování teorie s praxí

46 Pracovní plán Tvorba kontury polotovaru OP Vzdělávání pro konkurenceschopnost 45 Název projektu: Sbližování teorie s praxí

47 Pracovní plán OP Vzdělávání pro konkurenceschopnost 46 Název projektu: Sbližování teorie s praxí

48 Tvorba kontury součásti OP Vzdělávání pro konkurenceschopnost 47 Název projektu: Sbližování teorie s praxí

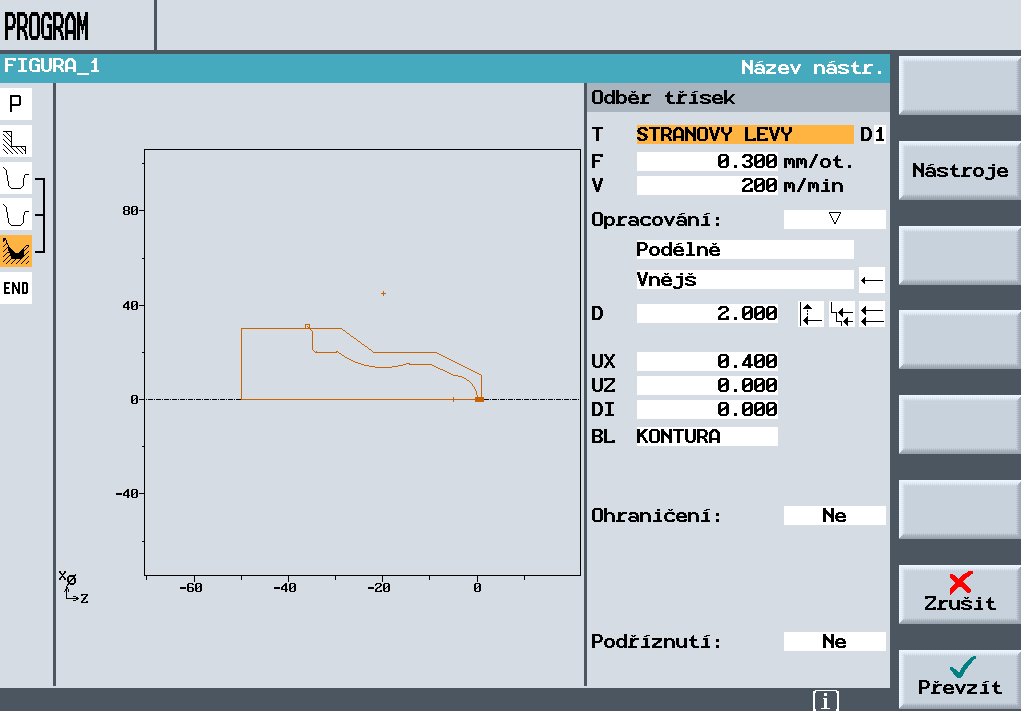

49 Pracovní plán Hrubování kontury Opracování : OP Vzdělávání pro konkurenceschopnost 48 Název projektu: Sbližování teorie s praxí

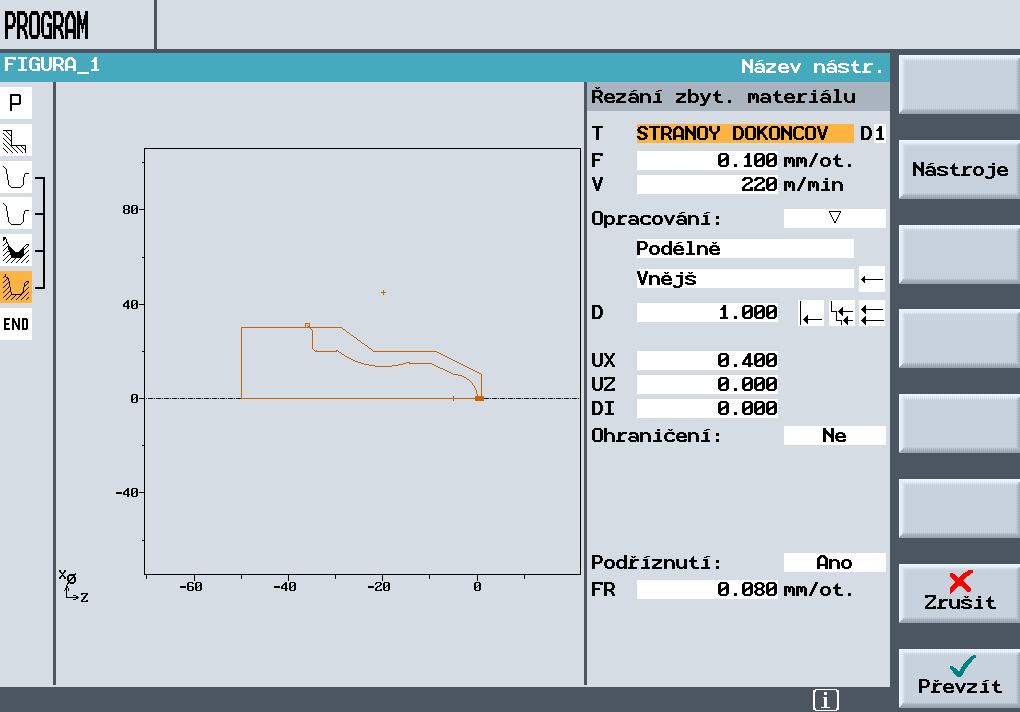

50 Pracovní plán Odstranění zbytkového materiálu Podříznutí: ANO OP Vzdělávání pro konkurenceschopnost 49 Název projektu: Sbližování teorie s praxí

51 Volba nástroje Pracovní plán OP Vzdělávání pro konkurenceschopnost 50 Název projektu: Sbližování teorie s praxí

52 Dokončení opracování kontury Opracování: Podříznutí: ANO Pracovní plán OP Vzdělávání pro konkurenceschopnost 51 Název projektu: Sbližování teorie s praxí

53 Kontrola pracovního plánu Kontrola pracovního plánu OP Vzdělávání pro konkurenceschopnost 52 Název projektu: Sbližování teorie s praxí

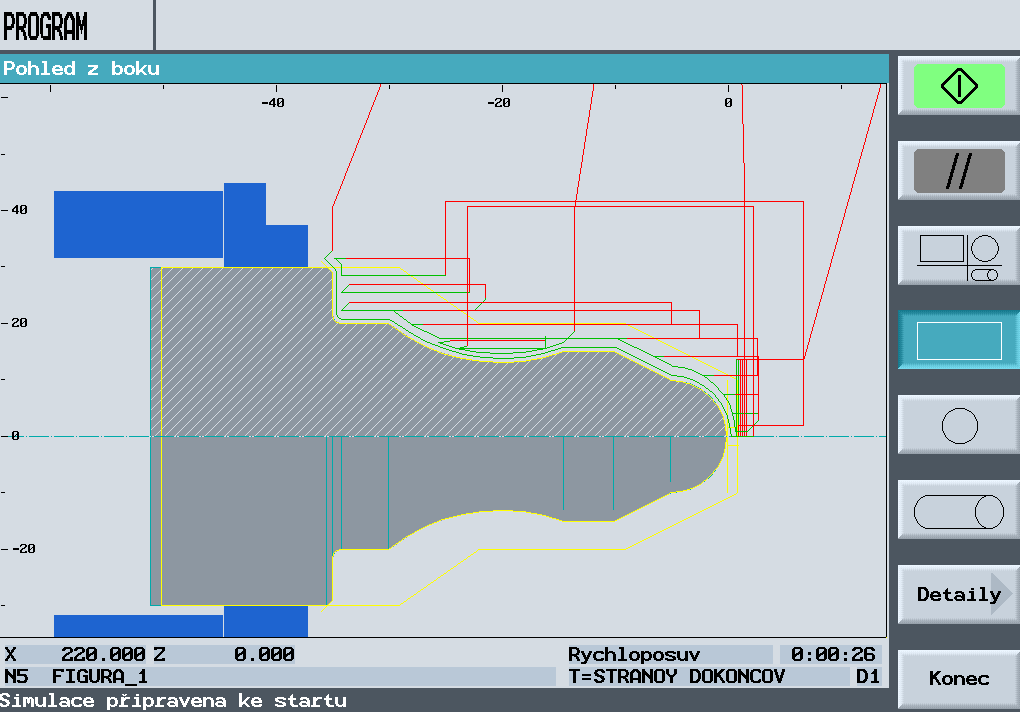

54 Kontrola pracovního plánu v prostředí VIRTUÁLNÍ STROJ OP Vzdělávání pro konkurenceschopnost 53 Název projektu: Sbližování teorie s praxí

55 1.5 Příklad 3: ZATKA_3 Zadání, výkres součásti Založení pracovního plánu adresář OBROBKY, program ZATKA_3 Definice základních podmínek obrábění nastavení Podprogram: definice kontury obrobku KONTURA_1 Hrubování kontury obrobku - KONTURA_1 Zarovnání čela Dokončení kontury obrobku - KONTURA_1 Simulace obrábění kontrola pracovního plánu Virtuální stroj - výroba OP Vzdělávání pro konkurenceschopnost 54 Název projektu: Sbližování teorie s praxí

56 1.5.1 Zadání, výkres součásti ZADÁNÍ: Pomocí programového systému ShopTurn program v G kódu, sestavte pracovní plán pro výrobu součásti dle výkresového zadání. Materiál polotovaru: ČSN Rozměr polotovaru: Ø60-60 OP Vzdělávání pro konkurenceschopnost 55 Název projektu: Sbližování teorie s praxí

57 1.5.2 Založení nového programu ZATKA_1 Založení programu ZATKA_1 Založený pracovní plán OP Vzdělávání pro konkurenceschopnost 56 Název projektu: Sbližování teorie s praxí

58 Založené programy v adresáři OBROBKY Nastavení základních parametrů obrábění znaky v ISO kódu OP Vzdělávání pro konkurenceschopnost 57 Název projektu: Sbližování teorie s praxí

59 Volba nástroje T1 D1 Založení podprogramu kontura_1 OP Vzdělávání pro konkurenceschopnost 58 Název projektu: Sbližování teorie s praxí

60 Editor po založení podprogramu kontura_1 Vytvoření kontury OP Vzdělávání pro konkurenceschopnost 59 Název projektu: Sbližování teorie s praxí

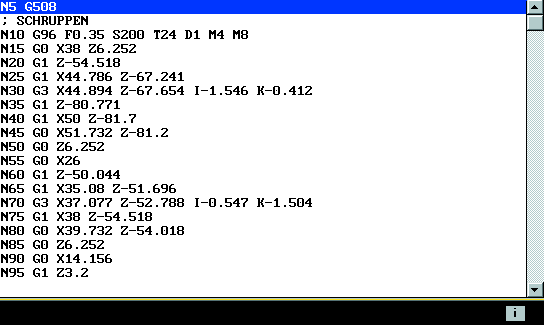

61 Geometrický popis kontury je převeden do ISO kódu Založené programy v adresáři OBROBKY OP Vzdělávání pro konkurenceschopnost 60 Název projektu: Sbližování teorie s praxí

62 V hlavním programu můžeme začít s hrubováním kontury Maska cyklu95 - hrubování OP Vzdělávání pro konkurenceschopnost 61 Název projektu: Sbližování teorie s praxí

63 Zarovnání čela můžeme provézt obecným zápisem v ISO kódu Dokončení kontury OP Vzdělávání pro konkurenceschopnost 62 Název projektu: Sbližování teorie s praxí

64 Volba nástroje T13 D1 Maska cyklu95 - dokončení OP Vzdělávání pro konkurenceschopnost 63 Název projektu: Sbližování teorie s praxí

65 Kontrola pracovního plánu, možnost nastavení polotovaru Kontrola pracovního plánu v prostředí VIRTUÁLNÍ STROJ OP Vzdělávání pro konkurenceschopnost 64 Název projektu: Sbližování teorie s praxí

66 1.6 Příklad 4: DUTA HRIDEL_4 Zadání, výkres součásti Založení pracovního plánu adresář OBROBKY, program DUTA_HRIDEL_1STRANA a DUTA_HRIDEL_2STRANA Definice základních podmínek obrábění HLAVIČKA pracovního plánu Zarovnání čelní plochy obrobku soustružení čelní plochy Definice vnější kontury obrobku konstrukce kontury HRIDEL_1.. Definice vnitřní kontury Definice podmínek obrábění kontury způsob obrábění, řezné podmínky Simulace obrábění kontrola pracovního plánu Virtuální stroj výroba OP Vzdělávání pro konkurenceschopnost 65 Název projektu: Sbližování teorie s praxí

67 1.6.1 Zadání, výkres součásti ZADÁNÍ: Pomocí programového systému ShopTurn sestavte pracovní plán pro výrobu součásti dle výkresového zadání. Materiál polotovaru: ČSN Rozměr polotovaru: Ø60-78 OP Vzdělávání pro konkurenceschopnost 66 Název projektu: Sbližování teorie s praxí

68 1.6.2 Založení nového programu DUTÁ HŘÍDEL_1 Založení programu DUTA_HRIDEL_ 1STRANA Hlavička obsahuje základní údaje OP Vzdělávání pro konkurenceschopnost 67 Název projektu: Sbližování teorie s praxí

69 Založený pracovní plán Zarovnání čelní plochy OP Vzdělávání pro konkurenceschopnost 68 Název projektu: Sbližování teorie s praxí

70 Volba nástroje Pracovní plán OP Vzdělávání pro konkurenceschopnost 69 Název projektu: Sbližování teorie s praxí

71 Předvrtání otvoru ø10 Volba nástroje OP Vzdělávání pro konkurenceschopnost 70 Název projektu: Sbližování teorie s praxí

72 Pracovní plán Předvrtání otvoru ø28 OP Vzdělávání pro konkurenceschopnost 71 Název projektu: Sbližování teorie s praxí

73 Volba nástroje Pracovní plán OP Vzdělávání pro konkurenceschopnost 72 Název projektu: Sbližování teorie s praxí

74 Tvorba vnější kontury součásti Vytvoření kontury OP Vzdělávání pro konkurenceschopnost 73 Název projektu: Sbližování teorie s praxí

75 Pracovní plán Hrubování kontury OP Vzdělávání pro konkurenceschopnost 74 Název projektu: Sbližování teorie s praxí

76 Pracovní plán Dokončení opracování vnější kontury OP Vzdělávání pro konkurenceschopnost 75 Název projektu: Sbližování teorie s praxí

77 Volba nástroje Pracovní plán OP Vzdělávání pro konkurenceschopnost 76 Název projektu: Sbližování teorie s praxí

78 Tvorba vnitřní kontury součásti Vytvoření kontury OP Vzdělávání pro konkurenceschopnost 77 Název projektu: Sbližování teorie s praxí

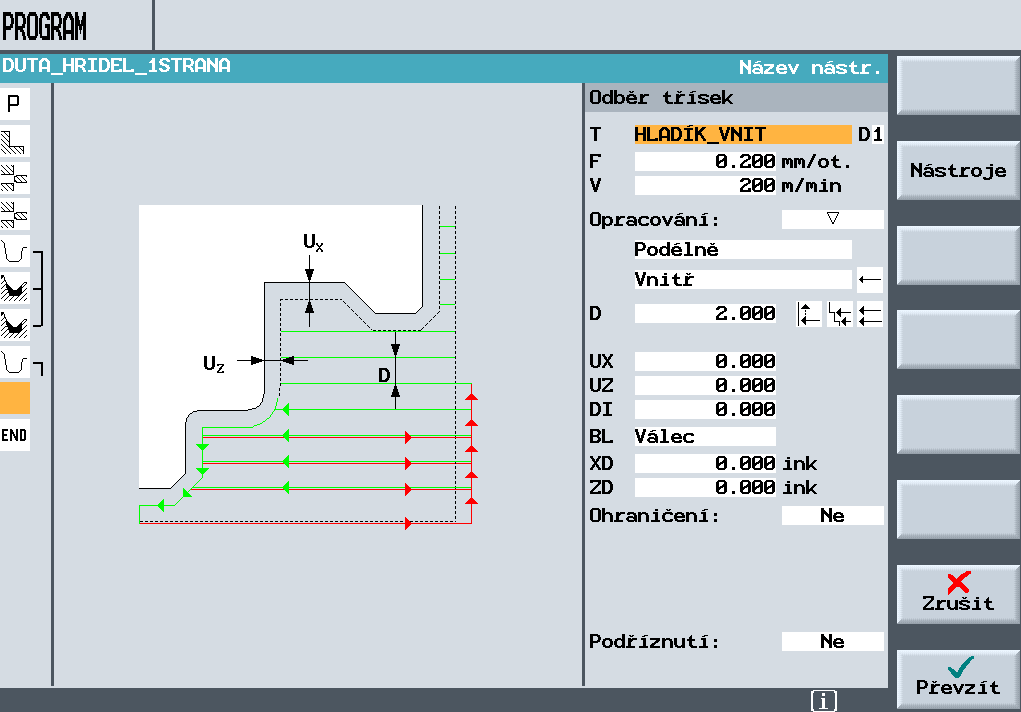

79 Pracovní plán Dokončení opracování vnitřní kontury OP Vzdělávání pro konkurenceschopnost 78 Název projektu: Sbližování teorie s praxí

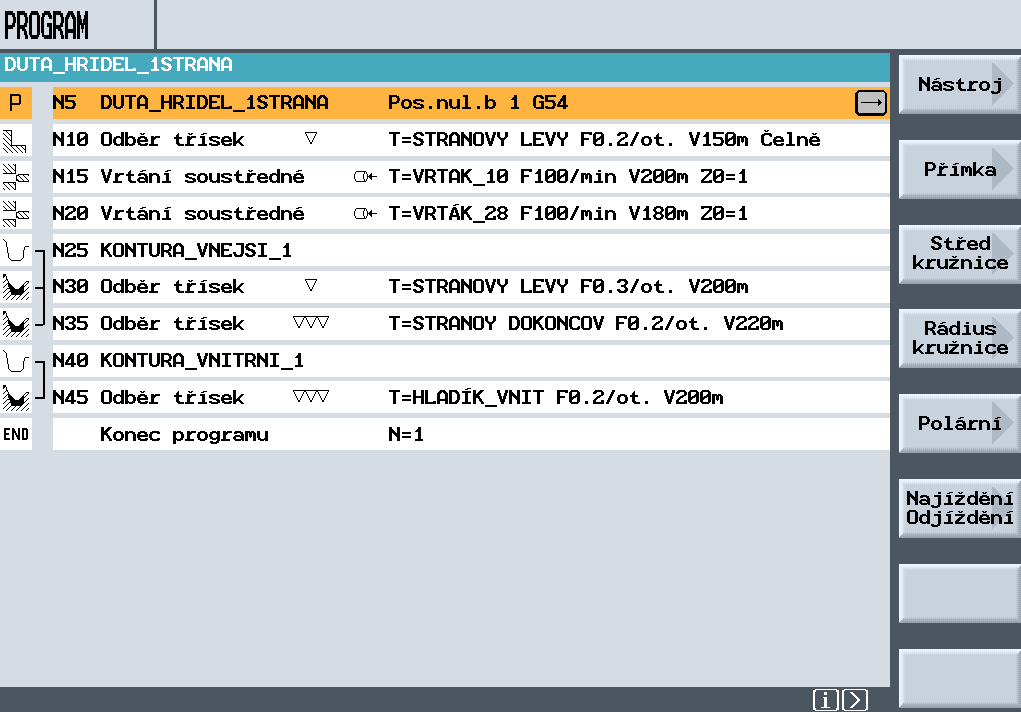

80 Volba nástroje Pracovní plán první strana OP Vzdělávání pro konkurenceschopnost 79 Název projektu: Sbližování teorie s praxí

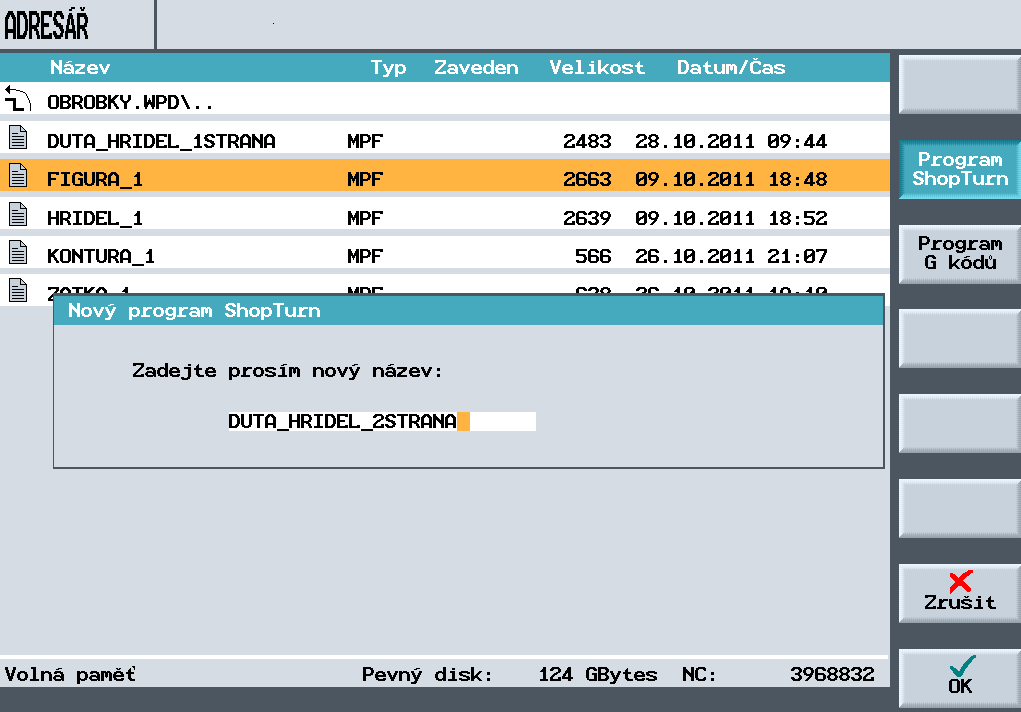

81 Založené programy v adresáři OBROBKY Založení programu DUTA_HRIDEL_ 2STRANA OP Vzdělávání pro konkurenceschopnost 80 Název projektu: Sbližování teorie s praxí

82 Hlavička obsahuje základní údaje Pracovní plán druhá strana OP Vzdělávání pro konkurenceschopnost 81 Název projektu: Sbližování teorie s praxí

83 Zarovnání čelní plochy Pracovní plán druhá strana OP Vzdělávání pro konkurenceschopnost 82 Název projektu: Sbližování teorie s praxí

84 Předvrtání otvoru ø10 Volba nástroje OP Vzdělávání pro konkurenceschopnost 83 Název projektu: Sbližování teorie s praxí

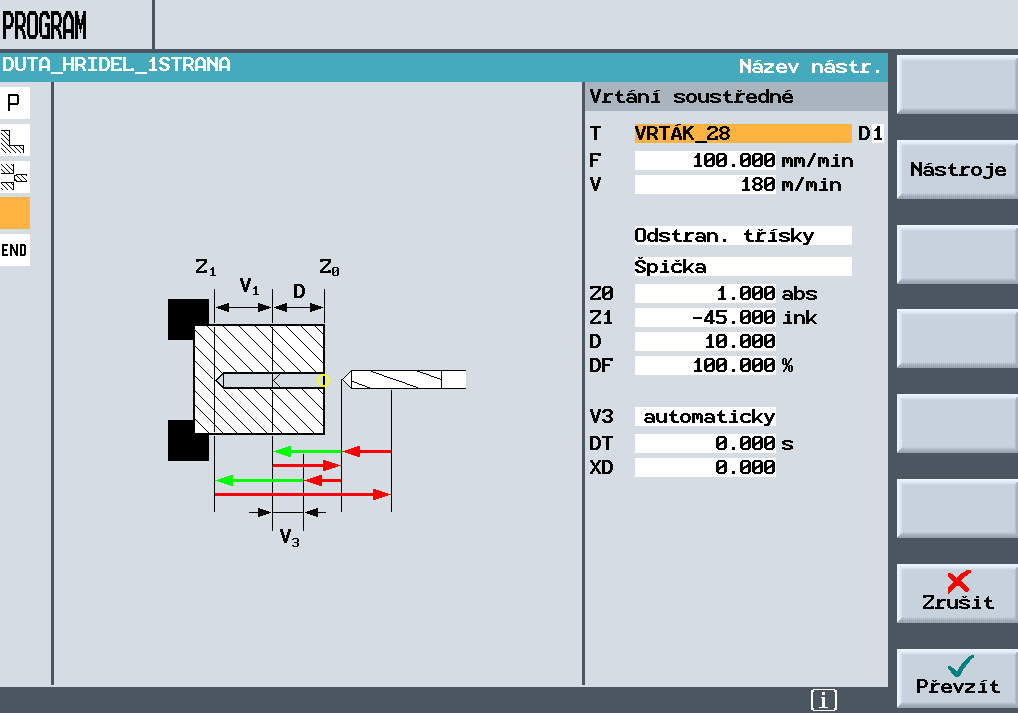

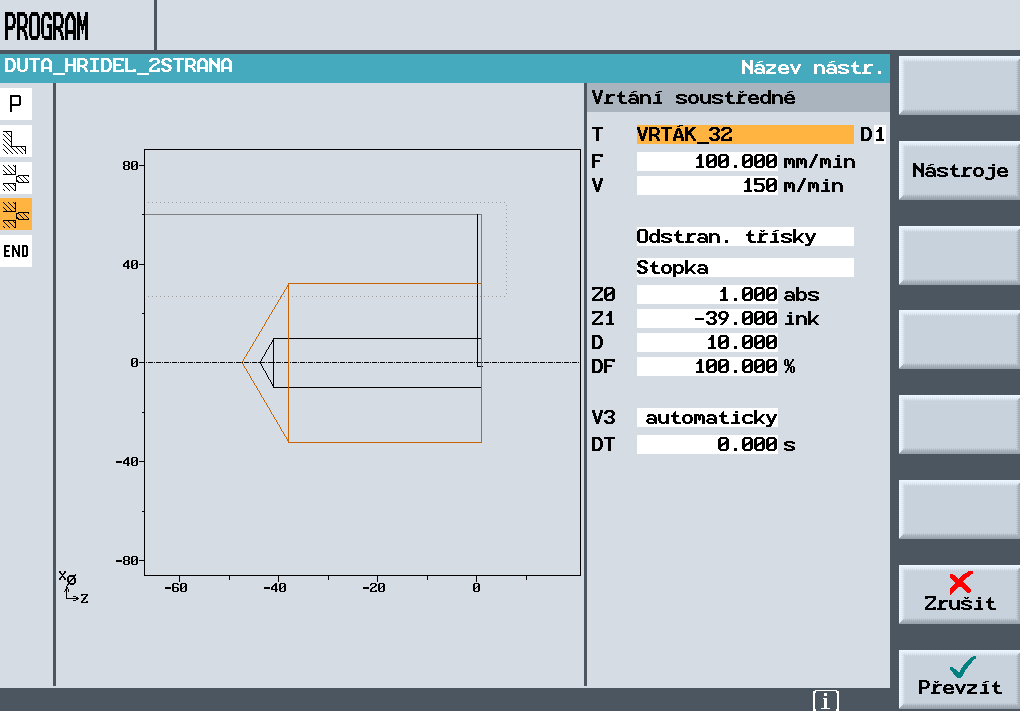

85 Pracovní plán druhá strana Předvrtání otvoru ø32 OP Vzdělávání pro konkurenceschopnost 84 Název projektu: Sbližování teorie s praxí

86 Volba nástroje Pracovní plán druhá strana OP Vzdělávání pro konkurenceschopnost 85 Název projektu: Sbližování teorie s praxí

87 Tvorba vnější kontury součásti Vytvoření kontury OP Vzdělávání pro konkurenceschopnost 86 Název projektu: Sbližování teorie s praxí

88 Pracovní plán druhá strana Hrubování kontury OP Vzdělávání pro konkurenceschopnost 87 Název projektu: Sbližování teorie s praxí

89 Pracovní plán druhá strana Dokončení opracování vnější kontury OP Vzdělávání pro konkurenceschopnost 88 Název projektu: Sbližování teorie s praxí

90 Pracovní plán druhá strana Tvorba vnitřní kontury součásti OP Vzdělávání pro konkurenceschopnost 89 Název projektu: Sbližování teorie s praxí

91 Vytvoření kontury Pracovní plán druhá strana OP Vzdělávání pro konkurenceschopnost 90 Název projektu: Sbližování teorie s praxí

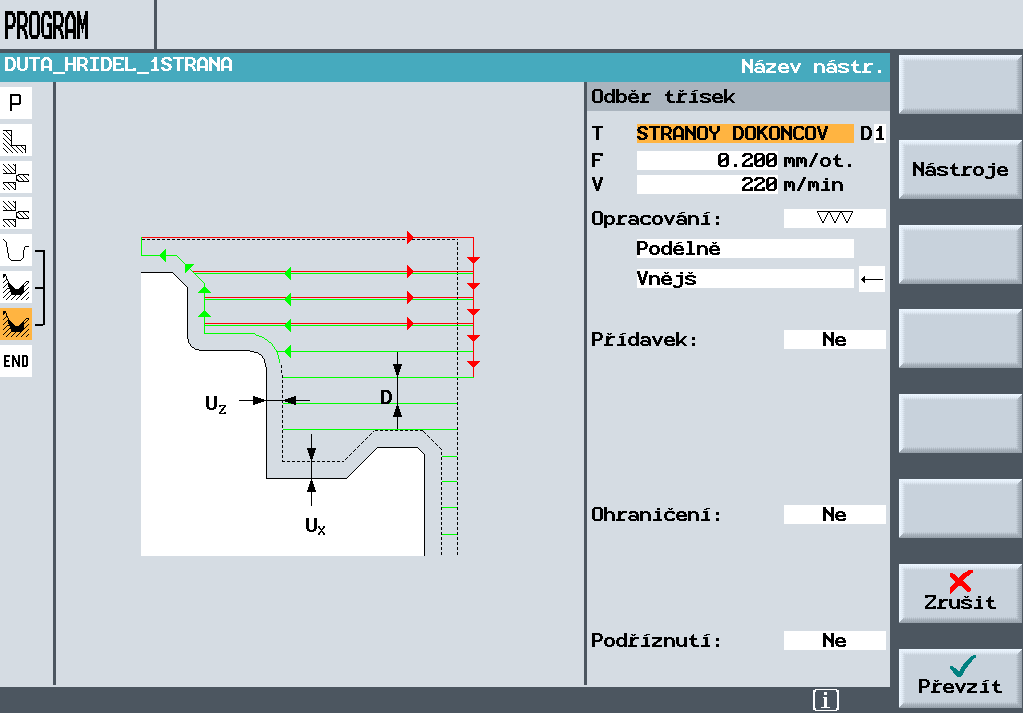

92 Hrubování kontury Volba nástroje OP Vzdělávání pro konkurenceschopnost 91 Název projektu: Sbližování teorie s praxí

93 Pracovní plán druhá strana Dokončení opracování vnitřní kontury OP Vzdělávání pro konkurenceschopnost 92 Název projektu: Sbližování teorie s praxí

94 Volba nástroje Pracovní plán druhá strana OP Vzdělávání pro konkurenceschopnost 93 Název projektu: Sbližování teorie s praxí

95 Založené programy v adresáři OBROBKY Kontrola pracovního plánu OP Vzdělávání pro konkurenceschopnost 94 Název projektu: Sbližování teorie s praxí

96 Kontrola pracovního plánu v prostředí VIRTUÁLNÍ STROJ OP Vzdělávání pro konkurenceschopnost 95 Název projektu: Sbližování teorie s praxí

97 1.7 Virtuální stroj VIRTUÁLNÍ STROJ je prostředí pro kontrolu pracovního plánu v konkrétní konfiguraci stroje. Práce v něm napomáhá vytvářet skutečný obraz situace obrábění, kdy CNC simulátor dovoluje procvičovat zpracování pracovního plánu bez rizika kolize. Výuka v prostředí virtuálního stroje je zredukovaným obrazem skutečné práce a proto se stává nejbezpečnějším a nejefektivnějším výukovým prostředkem. Do prostředí Virtuální stroj můžeme přejít po zpracování pracovního plánu v SIMULACI, aktivací tlačítka na vodorovné liště OP Vzdělávání pro konkurenceschopnost 96 Název projektu: Sbližování teorie s praxí

98 1.7.1 Prostředí Virtuální stroj Obrázek č.4 - Základní obrazovka virtuálního stroje Obrázek č.5 - Obrazovka pro nastavení upínačů - tlačítko OP Vzdělávání pro konkurenceschopnost 97 Název projektu: Sbližování teorie s praxí

99 Obrázek č.6 - Rozšířená obrazovka výběru zobrazení - tlačítko Obrázek č.7 - Možnost výběru zobrazení OP Vzdělávání pro konkurenceschopnost 98 Název projektu: Sbližování teorie s praxí

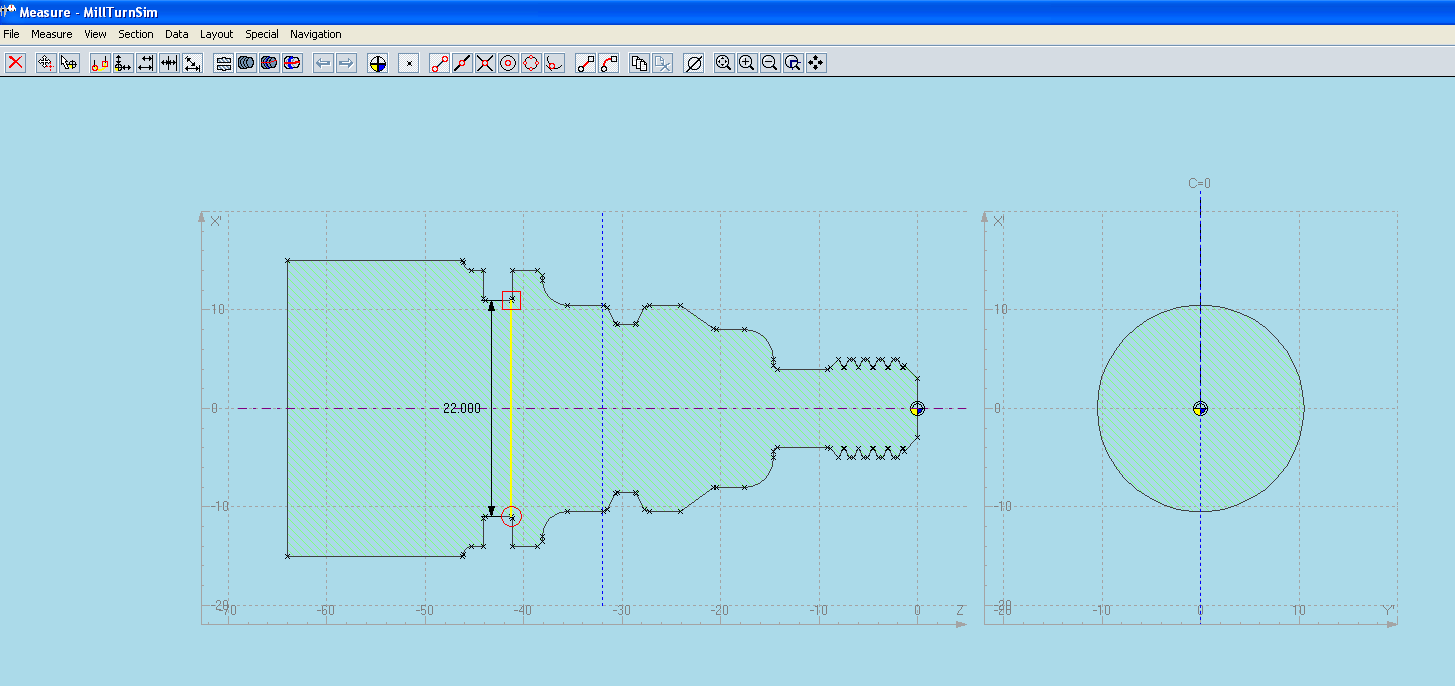

100 Obrázek č.8 - Obrazovka měření a kontroly obrobených ploch. Tlačítko OP Vzdělávání pro konkurenceschopnost 99 Název projektu: Sbližování teorie s praxí

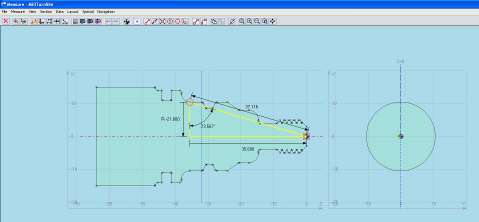

101 1.8 Podpora CAD systému v prostředí ShopTurn V prostředí programu ShopTurn najdeme grafický modul CADReader, který má sloužit tvůrcům programů usnadnit NC programování Definice kontury tvaru součásti Abychom mohli plně využít možností podpory tohoto grafického modulu, musíme nejdříve v libovolném CAD systému vytvořit konturu součásti určenou pro obrábění. Konturu můžeme taktéž využít z definovaného kompletního technického výkresu. Grafickou podobu potřebných kontur ukládáme přednostně do formátu s koncovkou dxf. Další podmínkou pro správné využití vytvořených kontur je jejich příprava v různých hladinách, kontury nesmějí obsahovat mezery mezi jednotlivými prvky a nejsou kresleny v detailu či měřítku. OP Vzdělávání pro konkurenceschopnost 100 Název projektu: Sbližování teorie s praxí

102 1.8.2 CADReader Po otevření systému ShopTurn a rozšíření nabídky vodorovné lišty můžeme otevřít modul CADReader. Modul umožňuje zobrazit, upravit a převést grafické objekty do textové podoby G- kódu a připravit je pro další použití řídícího systému ShopTurn. OP Vzdělávání pro konkurenceschopnost 101 Název projektu: Sbližování teorie s praxí

103 Prvky grafické dokumentace nepotřebné pro program, jako jsou kóty, šrafy atd., zde můžeme odstranit nebo skrýt, popřípadě doplnit o další elementy kontury a ponechat na výkresové dokumentaci pouze prvky určené k obrábění. Nově vzniklý soubor lze přímo použít jako popis kontury. OP Vzdělávání pro konkurenceschopnost 102 Název projektu: Sbližování teorie s praxí

104 1.9 Výroba Seřízení stroje Než začneme se zpracováním pracovního plánu na konkrétním stroji, musíme provést jeho seřízení pro následnou bezproblémovou výrobu. Poněvadž řídící systémy Sinumerik mohou pracovat na různých konstrukčních typech CNC strojů, nelze jednoznačně popsat sled úkonů při seřizování. Můžeme jen obecně popsat podmínky před spuštěním obráběcího stroje. Odměřovací zařízení musíme synchronizovat s obráběcím strojem (najetí na referenční bod) Musíme mít vytvořený program v systému ShopTurn. Nástrojová hlava je osazena všemi potřebnými nástroji, jsou zadány všechny nástrojové korekce a příslušné posunutí počátku. Na stroji jsou aktivovány všechny bezpečnostní prvky. Je zajištěno vhodné a bezpečné upnutí součásti Zpracování pracovního plánu Po seřízení stroje můžeme začít se zpracováním pracovního plánu. V přehledu adresářů vybereme kurzorem adresář, ve kterém se nachází program určený ke zpracování a otevřeme ho. Zobrazí se nám všechny pracovní plány příslušného adresáře a kurzorem vybereme náš potřebný pracovní plán. Tlačítkem ho zavedeme automaticky do režimu obsluhy STROJ AUTO. OP Vzdělávání pro konkurenceschopnost 103 Název projektu: Sbližování teorie s praxí

105 Tlačítkem spustíme výrobu. Pokud si přejeme během výroby sledovat souběžnou simulaci, musíme aktivovat tlačítko OP Vzdělávání pro konkurenceschopnost 104 Název projektu: Sbližování teorie s praxí

106 Po aktivaci tlačítka Zákl. věta, nám pravá část obrazovky nabídne aktuálně zpracovávanou část pracovního postupu výpisem v G-kódu Poněvadž ještě neproběhla kontrola zpracování, výrobu první součásti korigujeme potenciometrem rychlosti posuvu, kdy snížením rychlosti lépe kontrolujeme zpracování pracovního plánu. OP Vzdělávání pro konkurenceschopnost 105 Název projektu: Sbližování teorie s praxí

107 ZÁVĚR Použití systému ShopTurn nemůže plně nahradit CAD/CAM software, ale vhodně ho může doplňovat a s určitým omezením se podílet na realizaci CNC výroby. Jeho uplatnění nejvíce oceníme spíše v kusové či malosériové výrobě, při zpracování tvarově méně náročných kontur. Ikdyž tento kvalitní systém dílenského programování nám plně neumožňuje optimalizovat strojní časy a dráhy nástrojů, tak jeho jednoduchá obsluha a využití technologických maker si svého cílového zákazníka v CNC výrobě najde. OP Vzdělávání pro konkurenceschopnost 106 Název projektu: Sbližování teorie s praxí

108 Použitá literatura SINUMERIK 840D sl Obsluha/Programování ShopTurn (BAT) - Vydání 08/2005 ShopTurn jednodušší soustružení, vydání 2006 Výukové texty VÚT Brno, ing. Aleš Polzer, Ph.D. Technický týdeník, Akademie CNC obrábění, ing. Aleš Polzer, Ph.D. OP Vzdělávání pro konkurenceschopnost 107 Název projektu: Sbližování teorie s praxí
