1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 03 Frézování kontur

2 Siemens Frézování Kapitola 1 - Siemens Ovládací panel a tlačítka na ovládacím panelu Kapitola 2 - Siemens Správa souborů v ShopMill Kapitola 3 - Siemens Frézování kontur Kapitola 4 - Siemens Vrtání a vyvrtávání Kapitola 5 - Siemens Závity Kapitola 6 - Siemens Frézování kapes a drážek Kapitola 7 - Siemens Vyvolávání podprogramů Kapitola 8 - Siemens Simulace Kapitola 9 - Siemens Sestavování programů technologických kroků Kapitola 10 - Siemens Programování v G-kódu Kapitola 11 - Odstředivky a drtiče na kovové třísky Kapitola 12 - Vysokotlaké chlazení při třískovém obrábění

3 Kapitola 03 Frézování kontur Kapitola Náhled frézování kontury Kapitola Nastavení hlavičky programu ShopMill Kapitola Vytvoření kontury Kapitola Frézování kontury po dráze Kapitola Frézování kontury - kapsa

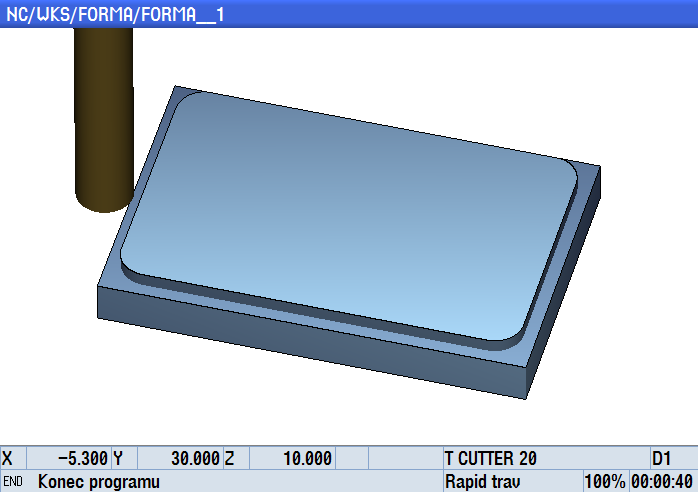

4 Kapitola 03.1 Náhled frézování kontury

5 Kapitola 03.2 Nastavení hlavičky programu ShopMill Prostředí nastavení surového kusu obrobku v ShopMill

6 Kapitola 03.2 Nastavení hlavičky programu ShopMill Změna jednotek v dialogu u některých vstupních polí lze měnit jednotky mezi nejznámější změny patří: ink (přírůstkové) a abs (absolutní) souřadnice mm (milimetry) a % (procenta) mm/min a mm/zub ot/min a m/min změny jednotky docílíte, že ve vstupním políčku kliknete na select

7 Kapitola 03.3 Nastavení hlavičky programu ShopMill Druhy surových kusů obrobků kvádr centrický trubka válec

8 Kapitola 03.2 Nastavení hlavičky programu ShopMill Druhy surových kusů obrobků bez výběru N-úhelník kvádr

9 Kapitola 03.2 Nastavení hlavičky programu ShopmMill Rozměry surového obrobku X0 1. rohový bod v ose x Y0 1. rohový bod v ose y X1 2. rohový bod v ose x (přírůstkově) Y1 2. rohový bod v ose x (přírůstkově) ZA počáteční rozměr surového obrobku (osa z) ZL konečný rozměr obrobku (osa z)

10 Kapitola 03.2 Nastavení hlavičky programu ShopMill Návratová rovina RP nástroj na návratovou rovinu přijíždí rychloposuvem potom sjíždí na bezpečnostní rovinu SC návratová rovina se zadává absolutně Bezpečnostní vzdálenost SC na této rovině se přepne nástroj na pracovní posuv po obrábění vyjíždí nástroj pracovním posuvem na RP návratová rovina se zadává přírůstkově

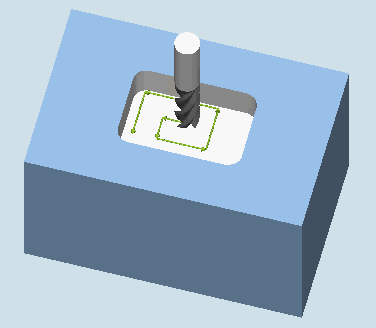

11 Kapitola 03.2 Nastavení hlavičky programu ShopMill Sousledné obrábění [1] při sousledném obrábění se obrobek posouvá ve směru otáčení frézy zuby začínají odřezávat třísku v místě s největší tloušťkou a vycházejí ze záběru v místě s nulovou tloušťkou třísky Nesousledné obrábění [1] při nesousledném frézování se obrobek posouvá proti směru otáčení frézy tříska se tvoří postupně od nulové tloušťky na začátku řezu až po její maximální tloušťku při vyjetí zubu ze záběru

12 Kapitola 03.2 Nastavení hlavičky programu ShopMill Zpětný pohyb u polohovacích vzorů optimalizován nástroj se pohybuje pracovním posuvem v závislosti na kontuře v bezpečnostní vzdálenosti (SC) nad obrobkem Zpětný pohyb u polohovacích vzorů na RP nástroj najíždí po obrábění zpět na návratovou rovinu (RP) a nastavuje se na novou pozici. Zabraňuje se tím kolizím při vyjíždění a najíždění nástroje

13 Jak začít vytvářet konturu? Kapitola 03.3 Vytvoření kontury

14 Kapitola 03.3 Vytvoření kontury Nastavení startovacího bodu kontury

15 Konturové prvky? Kapitola 03.3 Vytvoření kontury Přímka x Přímka y Přímka xy Kružnice

16 Kontura 1 Kapitola 03.3 Vytvoření kontury

17 Kontura 1 Kapitola 03.3 Vytvoření kontury

18 Kontura 1 Kapitola 03.3 Vytvoření kontury

19 Kontura 1 Kapitola 03.3 Vytvoření kontury

20 Kontura 1 Kapitola 03.3 Vytvoření kontury

21 Vytvoření celé kontury Kapitola 03.3 Vytvoření kontury

22 Kapitola 03.4 Frézování kontury po dráze Základní nastavení frézování kontury po dráze

23 Kapitola 03.4 Frézování kontury po dráze Nastavení nástroje T - nástroj D číslo břitu F posuv mm/zub nebo mm/min V řezná rychlost m/min nebo ot/min Nastavení obrábění kontury jeden trojúhelník znamená hrubování tři trojúhelníky znamenají obrábění načisto obrábění dopředu ve směru vytváření kontury

24 Korekce rádiusu Kapitola 03.4 Frézování kontury po dráze vlevo obrábění vlevo od kontury vpravo obrábění vpravo od kontury vypnuto naprogramovaná kontura lze také obrábět tak, že střed nástroje se pohybuje po kontuře

25 Kapitola 03.4 Frézování kontury po dráze Z0 souřadnice souřadnice vztažného bodu Z abs nebo ink Z1 souřadnice konečná hloubka v abs nebo konečná hloubka v ink vztažená na Z0

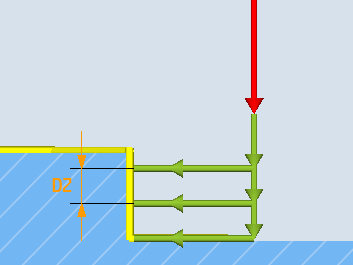

26 Kapitola 03.4 Frézování kontury po dráze DZ přísuv do hloubky maximální přísuv do hloubky pouze v mm UZ přídavek rozměru přídavek rozměru pro opracování načisto do hloubky jen při hrubování

27 Kapitola 03.4 Frézování kontury po dráze UXY přídavek rozměru přídavek rozměru pro opracování načisto v rovině jen při hrubování Najetí a odjetí nástroje definuje najetí a vyjetí nástroje z obrobku druhy přímka, půlkruh, čtvrtkruh, kolmo definujeme i délku najížděcí dráhy L1 a délku odjížděcí dráhy L2

28 Kapitola 03.4 Frézování kontury po dráze Způsoby odsunutí nástroje z obrábění Bezpečnostní vzdálenost Na RP Z0+ bezpečnostní vzdálenost bez návratu

29 Simulace kontury Kapitola 03.4 Frézování kontury po dráze

30 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Ing. Petr Hujer, SPŠSE a VOŠ LIBEREC petr.hujer@pslib.cz

31 Použité zdroje: [1] STROJÍRENSTVÍ - FRÉZOVÁNÍ: 2. ZPŮSOBY FRÉZOVÁNÍ. STROJÍRENSTVÍ FRÉZOVÁNÍ [online] [cit ]. Dostupné z:
