1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 06 Frézování kapes a drážek

2 Siemens Frézování Kapitola 1 - Siemens Ovládací panel a tlačítka na ovládacím panelu Kapitola 2 - Siemens Správa souborů v ShopMill Kapitola 3 - Siemens Frézování kontur Kapitola 4 - Siemens Vrtání a vyvrtávání Kapitola 5 - Siemens Závity Kapitola 6 - Siemens Frézování kapes a drážek Kapitola 7 - Siemens Vyvolávání podprogramů Kapitola 8 - Siemens Simulace Kapitola 9 - Siemens Sestavování programů technologických kroků Kapitola 10 - Siemens Programování v G-kódu Kapitola 11 - Odstředivky a drtiče na kovové třísky Kapitola 12 - Vysokotlaké chlazení při třískovém obrábění

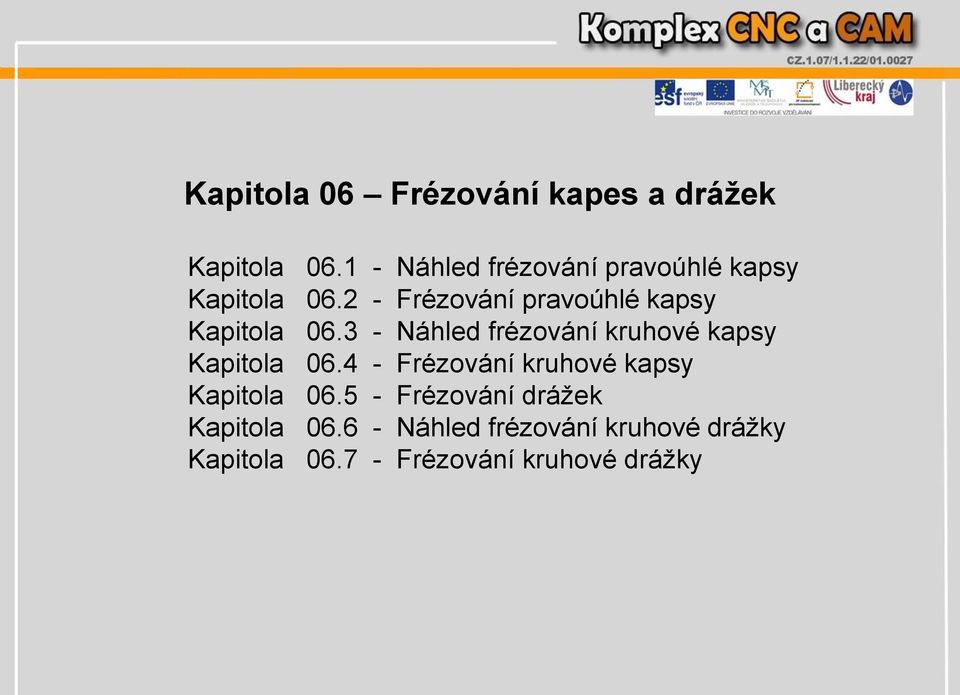

3 Kapitola 06 Frézování kapes a drážek Kapitola Náhled frézování pravoúhlé kapsy Kapitola Frézování pravoúhlé kapsy Kapitola Náhled frézování kruhové kapsy Kapitola Frézování kruhové kapsy Kapitola Frézování drážek Kapitola Náhled frézování kruhové drážky Kapitola Frézování kruhové drážky

4 Kapitola 06.1 Náhled frézování pravoúhlé kapsy

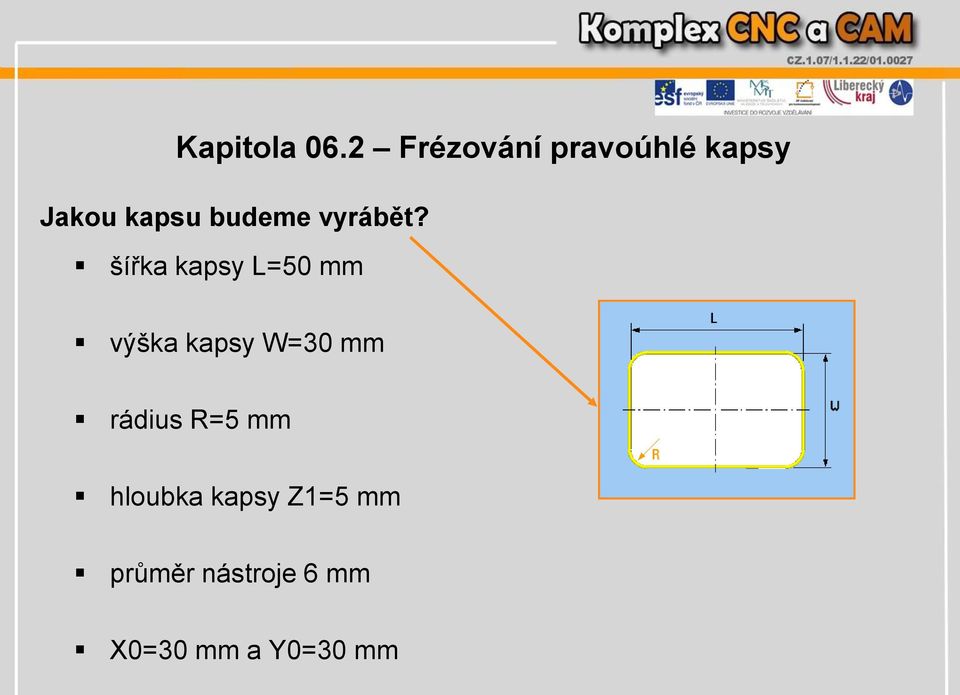

5 Kapitola 06.2 Frézování pravoúhlé kapsy Jakou kapsu budeme vyrábět? šířka kapsy L=50 mm výška kapsy W=30 mm rádius R=5 mm hloubka kapsy Z1=5 mm průměr nástroje 6 mm X0=30 mm a Y0=30 mm

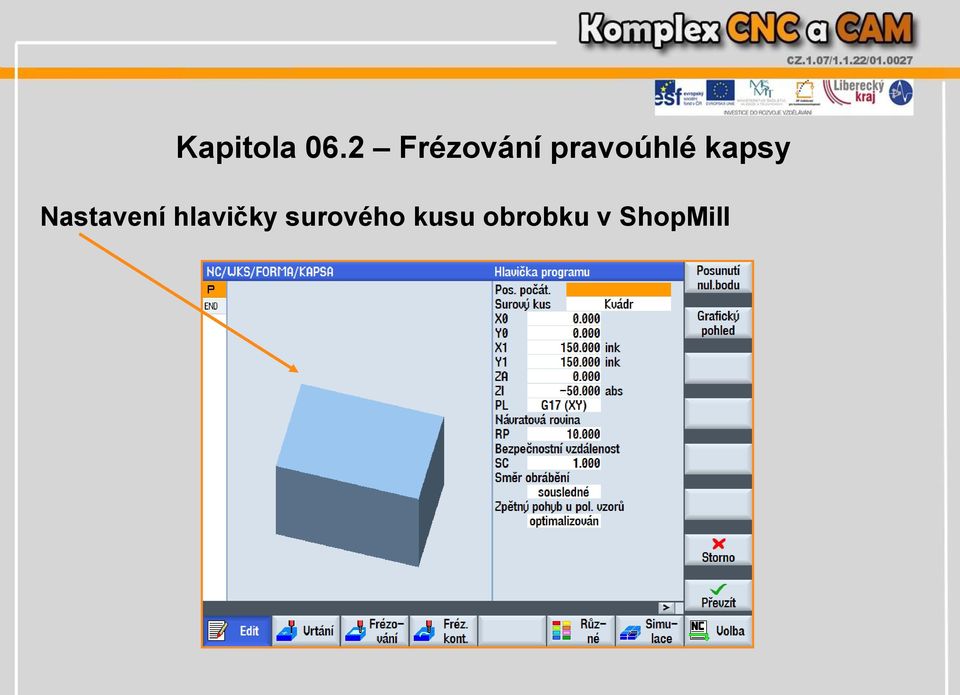

6 Kapitola 06.2 Frézování pravoúhlé kapsy Nastavení hlavičky surového kusu obrobku v ShopMill

7 Kapitola 06.2 Frézování pravoúhlé kapsy Nastavení frézování pravoúhlé kapsy

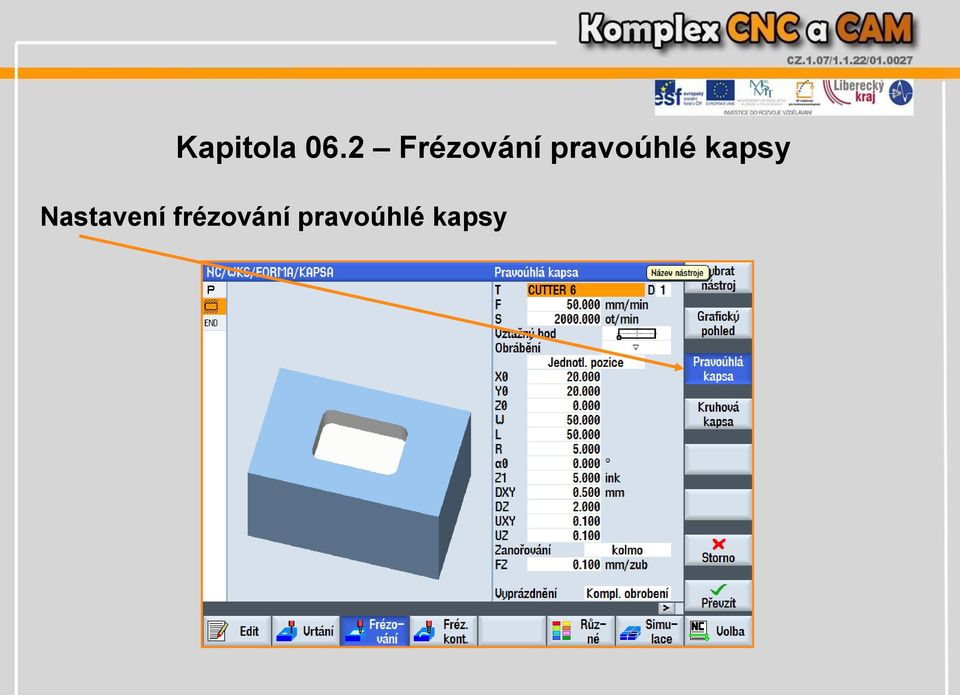

8 Kapitola 06.2 Frézování pravoúhlé kapsy Nastavení frézování pravoúhlé kapsy

9 Kapitola 06.2 Frézování pravoúhlé kapsy Nastavení nástroje T - nástroj F posuv mm/zub nebo mm/min V řezná rychlost m/min nebo ot/min Vztažný bod pravoúhlé kapsy umístění vztažného bodu kapsy uprostřed vlevo dole nebo vlevo nahoře vpravo dole nebo vpravo nahoře

10 Kapitola 06.2 Frézování pravoúhlé kapsy Druhy obrábění pravoúhlé kapsy 1 trojúhelník - hrubování 3 trojúhelníky - obrábění načisto 3 trojúhelníky Okraj obrábění načisto okraje srážení srážení hran

11 Kapitola 06.2 Frézování pravoúhlé kapsy Polohy vztahující se na vztažný bod X0 x vztažného bodu Y0 y vztažného bodu Z0 z vztažného bodu

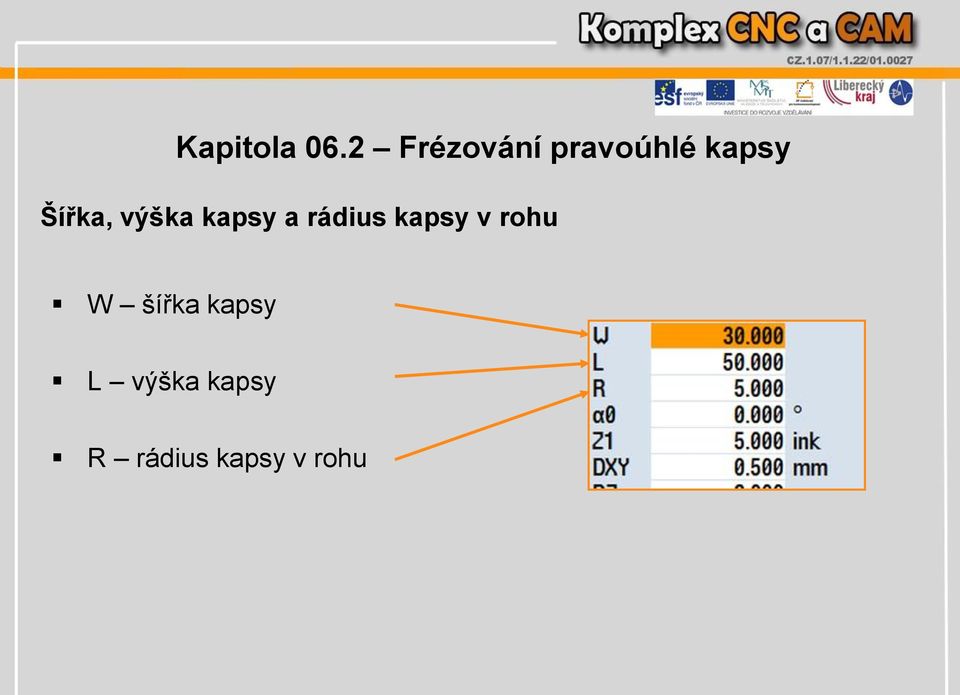

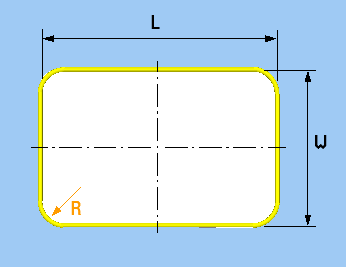

12 Kapitola 06.2 Frézování pravoúhlé kapsy Šířka, výška kapsy a rádius kapsy v rohu W šířka kapsy L výška kapsy R rádius kapsy v rohu

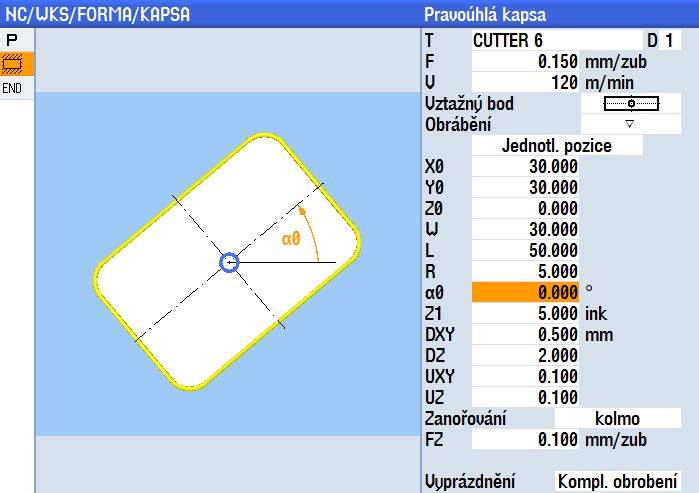

13 Otočení kapsy Kapitola 06.2 Frézování pravoúhlé kapsy

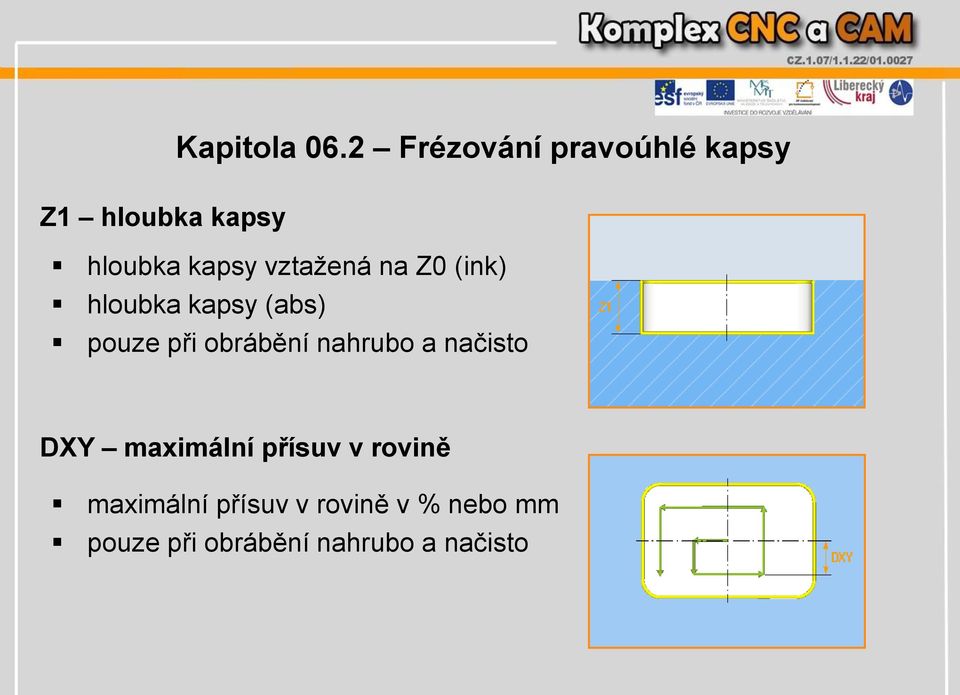

14 Kapitola 06.2 Frézování pravoúhlé kapsy Z1 hloubka kapsy hloubka kapsy vztažená na Z0 (ink) hloubka kapsy (abs) pouze při obrábění nahrubo a načisto DXY maximální přísuv v rovině maximální přísuv v rovině v % nebo mm pouze při obrábění nahrubo a načisto

15 Kapitola 06.2 Frézování pravoúhlé kapsy DZ maximální přísuv do hloubky maximální přísuv do hloubky pouze při obrábění nahrubo a načisto UXY přídavek na dokončování v rovině přídavek rozměru pro opracování načisto v rovině pouze při obrábění nahrubo a načisto

16 Kapitola 06.2 Frézování pravoúhlé kapsy UZ přídavek na dokončování v hloubce přídavek rozměru pro opracování načisto do hloubky pouze při obrábění nahrubo a načisto

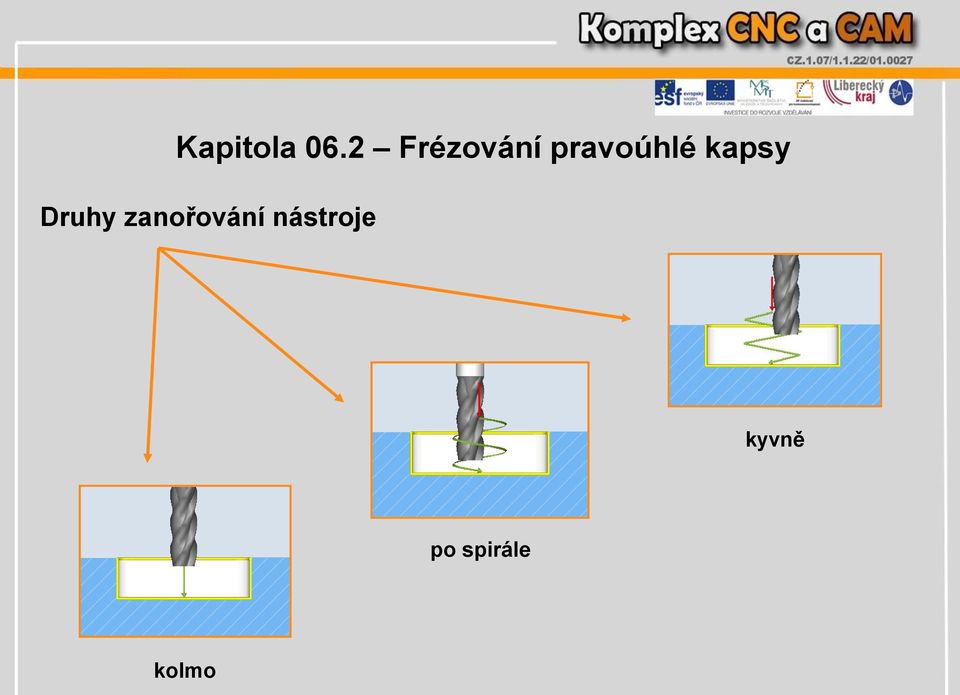

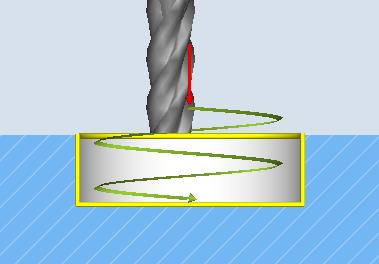

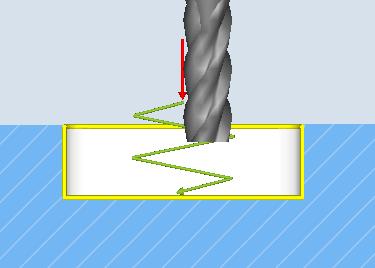

17 Kapitola 06.2 Frézování pravoúhlé kapsy Druhy zanořování nástroje kyvně po spirále kolmo

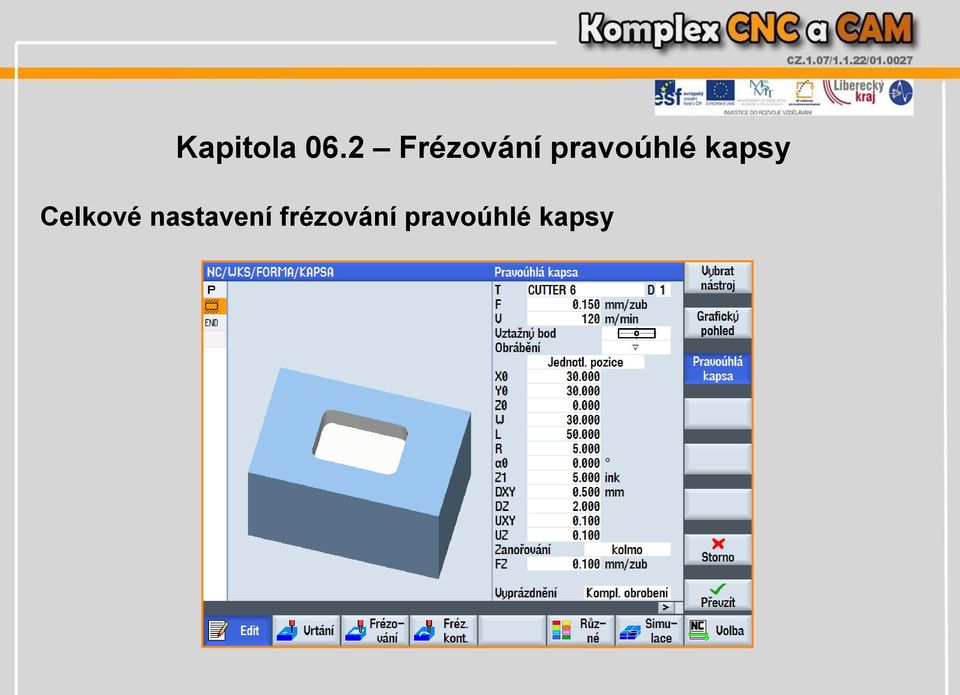

18 Kapitola 06.2 Frézování pravoúhlé kapsy Celkové nastavení frézování pravoúhlé kapsy

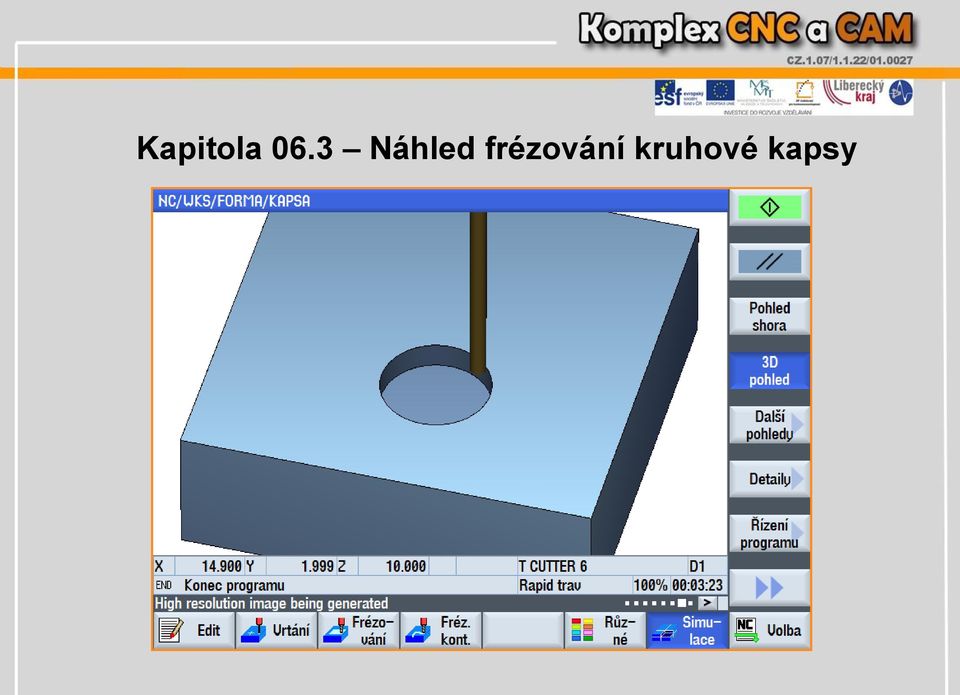

19 Kapitola 06.3 Náhled frézování kruhové kapsy

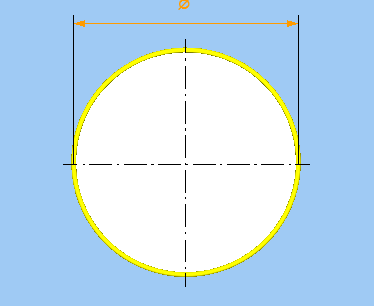

20 Kapitola 06.4 Frézování kruhové kapsy Jakou kapsu budeme vyrábět? průměr kapsy 40 mm hloubka kapsy Z1=5 mm průměr nástroje 6 mm X0=80 mm a Y0=50 mm

21 Kapitola 06.4 Frézování kruhové kapsy Nastavení frézování kruhové kapsy

22 Kapitola 06.4 Frézování kruhové kapsy Nastavení frézování kruhové kapsy

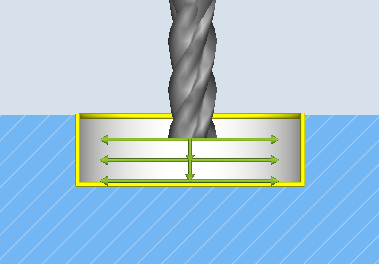

23 Kapitola 06.4 Frézování kruhové kapsy Druhy obrábění kruhové kapsy po rovinách - opracování kruhové kapsy po vrstvách po šroubovici - opracování kruhové kapsy po spirální dráze

24 Kapitola 06.4 Frézování kruhové kapsy Celkové nastavení frézování kruhové kapsy

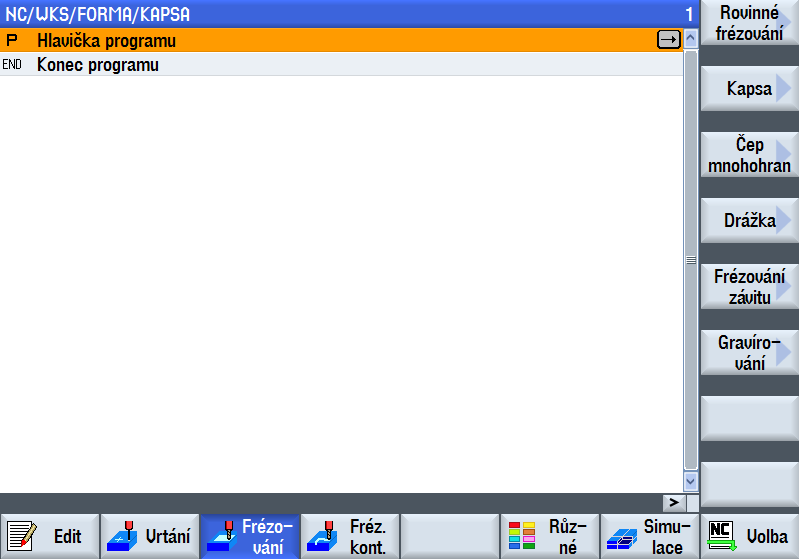

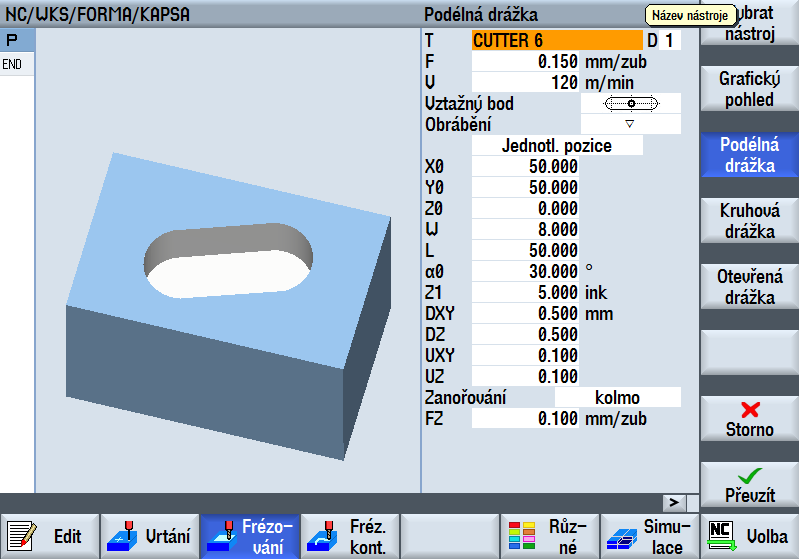

25 Nastavení frézování drážek Kapitola 06.5 Frézování drážek

26 Nastavení frézování drážek Kapitola 06.5 Frézování drážek

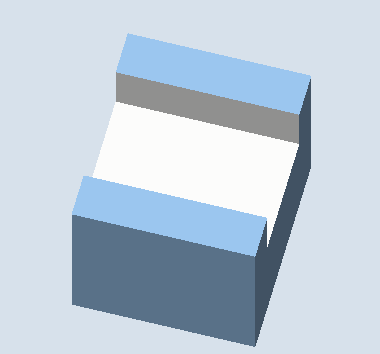

27 Kapitola 06.5 Frézování drážek Druhy drážek otevřená drážka kruhová drážka podélná drážka

28 Kapitola 06.6 Náhled frézování kruhové drážky

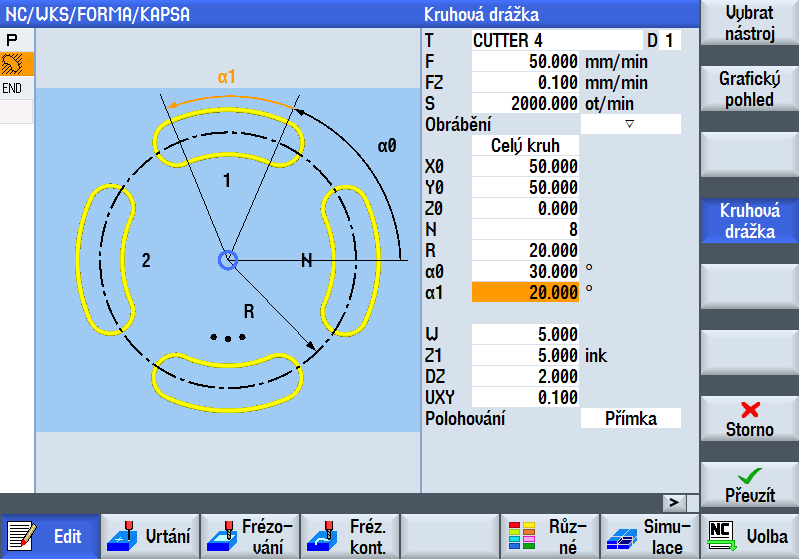

29 Kapitola 06.7 Frézování kruhové drážky Celkové nastavení frézování kruhové drážky

30 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Ing. Petr Hujer, SPŠSE a VOŠ LIBEREC
