3 Obsah 3 Obsah 1. Interface Uvítací dialogové okno Kurzorová zadávací tabulka HV referenční osy Inteligentní umístění objektů v blízkosti zdí Rychlé zadání relativní polární souřadnice Hlavní značky vždy zarovnány Značka lokální nabídky Výběr paralelních prvků změna vzdáleností mezi nimi Značka aktuálního referenčního bodu Mezera pod dveřmi Návrhové centrum Cesta aktuálních prvků Nástroje modelování místností Běžné tvary místností Modelář místnosti Správa šablon Styly Obrázky jako výplně šrafování Atributy materiálové výplně šrafování Jak použít materiálovou výplň šrafování? Výplň lomené čáry nebo kruhového oblouku Tisková fronta Seznam tiskových úloh Náhled tisku Informace tiskové úlohy Ovládací prvky Zahájení tisku Nástroje pro návrh skříně Průvodce tvorby skříně Pracovní deska Horizontální správa podlaží Vytvoření horizontální konstrukce podlaží Příkazy ovládacích značek Související nastavení...72 ARCHline.XP 2012

4 4 Obsah 8. Všeobecná vylepšení Instancing...72 Obnova D výkresu Výplň uzavřené lomené čáry nebo oblouku Kvalita zobrazení - Spojit plochy ve 3D XREF rozšíření o ASC formát...75 Nové atributy hladiny Oříznutí obrázku Inteligentní umístění objektů Snímek Vylepšení kreslení izolace obloukové zdi Zeď Bez šrafování pod hranicí řezu Vylepšení kótovacího řetězce Nové virtuální kóty dveří a oken Průvodce tvorby dveří a oken Jak použít Průvodce tvorby dveří a oken Ovládací lišta Panel atributů D Náhled Vylepšení nástroje střecha Víceúrovňové střešní konstrukce Střešní tašky Výškový referenční bod Obklady a dlažby Pokládka na jakékoliv 3D ploše Výkazy obkladů a dlažeb Kopírování obkladů mezi plochami CadLine

5 Novinky 5 1. Interface ARCHline.XP 2012 novinky Rozhraní ARCHline.XP nabízí vhodné a užitečné vazby a nástroje pro tvorbu vašich návrhů. Většina z nich bude pracovat automaticky, aniž byste je museli nastavovat. Některá z nich obsahují nastavení, jež můžete použít pro jejich přizpůsobení, tak aby dokonale vyhovovali vašim potřebám Uvítací dialogové okno Uvítací dialogové okno se automaticky zobrazí při spuštění ARCHline.XP nebo když zavíráte aktuální projekt nebo otevíráte nový. Uvítací dialogové okno má několik tlačítek a stránek, které můžete použít pro vytvoření, otevření a stahování projektů, nebo dokonce přejít do online režimu a sledovat novinky a aktualizace. ARCHline.XP 2012

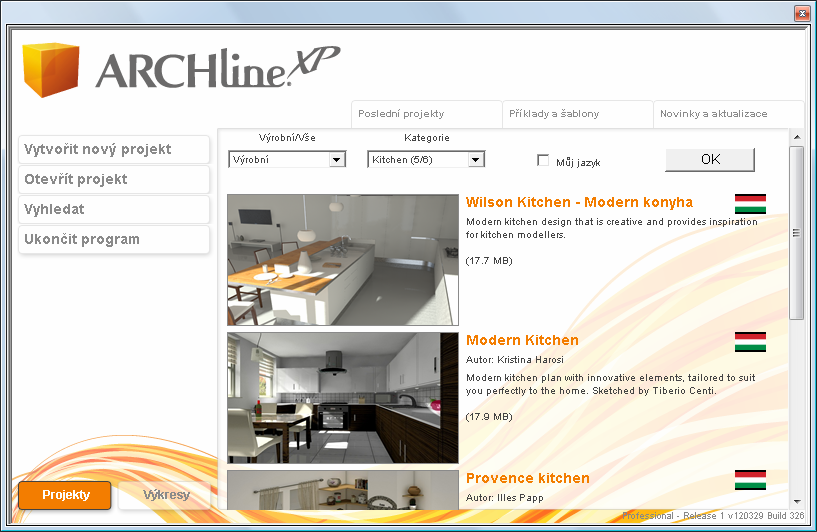

6 6 Novinky Přepínač Projekty / Výkresy Tento přepínač jsou ve skutečnosti dvě tlačítka v levém dolním rohu uvítacího dialogového okna. Pomocí těchto tlačítek můžete přepínat mezi módem Projekt a Výkres. Přepnutí změní také možnosti výběru. Například v módu Výkres, můžete vytvořit nebo otevřít pouze výkresy, ale nemůžete vytvořit nebo otevřít projekty a naopak, v režimu Projekt můžete vytvořit nebo otevřít projekty, ale nemůžete pracovat s výkresy Vytvořit nový projekt / Vytvořit nový výkres Pokud kliknete na tlačítko Vytvořit nový projekt / Vytvořit nový výkres, program automaticky vytvoří nový projekt nebo výkres, v závislosti na vašem výběru. Když poprvé ukládáte projekt nebo výkres, program se vás zeptá na název souboru. Pozor! Když je vytvořen nový projekt nebo výkres, není automaticky uložen! Musíte jej uložit zvlášť, jak je uvedeno výše, aby se fyzicky vytvořil soubor na vašem počítači Otevřít projekt / Otevřít výkres Pokud kliknete na tlačítko Otevřít projekt / Otevřít výkres, program vám umožní vyhledání již uloženého projektu nebo výkresu, v závislosti na vašem výběru Vyhledat Tlačítko Vyhledat otevírá nástroj obnovy výkresu, který vám umožní vyhledat nebo obnovit předchozí projekt nebo výkres, archivy nebo záložní kopie Ukončit program Tlačítko Ukončit zavírá program ARCHline.XP. CadLine

7 Novinky Poslední projekty / Poslední výkresy Obsahové okno Poslední projekty / Poslední výkresy zobrazuje 30 posledních projektů / výkresů, naposledy použitých v aktuálním počítači. Poslední projekty v tomto seznamu jsou zastoupeny malou miniaturou a několika technickými údaji o souboru, jako je umístění, datum vytvoření, datum poslední modifikace a fyzickou velikost na úložní jednotce Příklady a šablony Obsahové okno Příklady a šablony zobrazuje online internetovou sbírku projektů, sdílených ostatními uživateli. Tuto funkci není možné použít jestliže nejste online připojeni k internetu. Můžete prohledávat seznam a používat různé filtry, a pokud si budete chtít stáhnout projekt, stačí na něj jednoduše kliknout Novinky a aktualizace Obsahové okno Novinky a aktualizace zobrazuje online internetovou stránku Novinky a aktualizace. Tuto funkci není možné použít jestliže nejste online připojeni k internetu Kurzorová zadávací tabulka Při spuštění příkazu ARCHline.XP 2012 se zobrazí hlášení kurzorové nápovědy a kurzorová zadávací tabulka. Tato průhledná tabulka vám umožní zobrazit a změnit aktuální délku, směr nebo vzdálenost X/Y lineární položky nebo definice. Pro zadání nebo modifikaci hodnot v tabulce stiskněte prosím tabulátor klávesu TAB ARCHline.XP 2012

8 8 Novinky Software vám automaticky umožní změnit první hodnotu tabulky. Jakmile znovu stisknete tabulátor, přeskočíte na následující hodnotu v tabulce. Po změně hodnoty stiskněte Enter. Software ukončí režim editace a zablokuje zadanou hodnotu. Tímto způsobem můžete zablokovat například směr při kreslení zdi. Kurzorovou zadávací tabulku můžete vypnout pomocí příkazu Soubor Preference Základní. V oddíle Nastavení značek vypněte Informační kurzor. CadLine

9 Novinky HV referenční osy Značky horizontálních-vertikálních referenčních os se zobrazí jakmile zaměříte kurzorem myši referenční bod a na krátkou dobu jej nad tímto bodem ponecháte. Zobrazí se zelená horizontální a vertikální čára, což jsou referenční značky. Pokud jste již vyznačili referenční bod, můžete přemístit kurzor myši na jiný referenční bod a ponechat jej zde na krátkou dobu. Zobrazí se další značky referenční os. Pro označení několika referenčních bodů najednou, můžete předchozí krok postupně opakovat. Praktické příklady: Horizontální / Vertikální polohování Můžete kreslit horizontálně nebo vertikálně zarovnané prvky, kurzor myši se bude přichytávat na existující značky referenční osy. Průsečík s referenční osou Můžete označit referenční bod na prvku a použít průsečík značky referenční osy s dalším prvkem. ARCHline.XP 2012

10 10 Novinky Pomyslný horizontální / vertikální průsečík Můžete označit dva referenční body a použít průsečík dvou značek referenčních os pro vyznačení pomyslného horizontálního/vertikálního průsečíku. CadLine

11 Novinky Inteligentní umístění objektů v blízkosti zdí Inteligentní umístění objektů vám pomůže dokonale zarovnat objekty v blízkosti zdí. Pracuje automaticky, když použijete volbu Zeď. Jak použít tento nástroj? v Spusťte nástroj pro umístění objektu (např.: nástroj Objekt, 3D warehouse nebo Návrhové centrum) v Zadejte volbu Zeď z postranní nabídky dodatkových příkazů. v Přemístěte kurzor myši do blízkosti zdi. Uvidíte, že se objekt automaticky přichytí k boční hraně. v Přemístěte kurzor myši na požadované místo na zdi a pokud si budete přát umístit objekt, klikněte. Přemístěte kurzor myši ke zdi Objekt se automaticky přichytí k hraně zdi 1.5. Rychlé zadání relativní polární souřadnice Rychlé zadání relativní polární souřadnice je užitečný způsob pro kreslení zdí, čar a ostatních lineárních prvků, zadáním délky a úhlu. Tato funkce je ve výchozím nastavení programu zapnutá a pracuje automaticky, když použijete při kreslení následující výraz: délka>úhel Jak použít tento nástroj? v Spusťte nástroj pro kreslení lineárního prvku (např.: čára) a zadejte počáteční bod. v Napište požadovanou délku, značku > (bez uvozovek) a požadovaný úhel. v Nakonec stiskněte klávesu Enter. Je důležité nepoužívat v zadání mezery, což by vedlo k rozdílným výsledkům. ARCHline.XP 2012

12 12 Novinky 1.6. Hlavní značky vždy zarovnány ARCHline.XP organizuje nejběžnější značky vedle sebe, aby byly umístěny vždy na stejné pozici, takže je můžete efektivněji používat. Jakmile kliknete levým tlačítkem na prvek, zobrazí se značky zarovnané vedle sebe napravo od bodu kliknutí. Když kliknete na prvek levým tlačítkem myši, je také zobrazen bod kliknutí. Ten vám pomůže s porozuměním výběru, když používáte značku lokální nabídky a kontextové nástroje Značka lokální nabídky ARCHline.XP má mnoho kontextových nástrojů. Většinu z nich můžete najít v lokální nabídce, která může být přístupná při kliknutí pravým tlačítkem myši a také při kliknutí na prvek a výběrem značky Lokální nabídky. Klikněte na tuto značku, aby se zobrazila nabídka příkazů. Jak použít tento nástroj? v Klikněte na prvek na výkrese. v Automaticky se zobrazí značka Lokální nabídky vedle místa kliknutí, které je zobrazeno malým křížkem Výběr paralelních prvků změna vzdáleností mezi nimi Při výběru dvou paralelních zdí nebo zdi a objektu, který však nemusí být paralelně souběžný se zdí, se zobrazí virtuální kóta s hodnotou vzdálenosti, kterou můžete změnit. Přemístěn bude ten prvek na kterého ukazuje šipka. Kliknutím na symbol šipky změníte směr. Příkaz pracuje také s více než dvěma vybranými prvky, v tomto případě se je referencí první zvolený prvek. CadLine

13 Novinky 13 Jak použít tento nástroj? v Klikněte na první prvek v Stiskněte klávesu CTRL a klikněte na další prvek nebo další prvky. v Klikněte na symbol šipky, pokud si přejete změnit směr přemístění. v Klikněte na hodnotu vzdálenosti, zadejte novou hodnotu a stiskněte Enter. Poznámka: Tato funkce nepracuje jestliže provedete výběr více prvků pomocí výběrového pravoúhelníku. V tomto případě není žádný prvek, který může být rozlišen jako první vybraný prvek. Praktické příklady: Příklad 1: Změna vzdálenosti mezi dvěma prvky ARCHline.XP 2012

14 14 Novinky Příklad 2: Změna vzdálenosti mezi více než dvěma prvky: Barvu prvního vybraného prvku je možné změnit. Otevřete prosím dialogové okno Soubor Preference Základní a vyberte oddíl Ostatní. V poli Obrazovka vyberte ze seznamu Referenční prvek ve vícenásobném výběru a nastavte barvu pomocí tlačítka pro výběr barev. CadLine

15 Novinky Značka aktuálního referenčního bodu Značka aktuálního referenčního bodu zobrazuje posledně použitý relativní referenční bod. Když pracujete s relativními souřadnicemi je velmi užitečné zobrazení tohoto bodu, aby se zabránilo nesprávnému zadání souřadnic nebo nesprávným definicím Mezera pod dveřmi Mezera pod dveřmi je technické rozšíření otvoru dveří na spodní straně dveří. Rozšiřuje otvor dveří ve zdi pomocí hodnoty zadané v dialogovém okně Atributy dveří. Tato funkce může být použita v případě potřeby prostoru pro správné napojení podlahových vrstev. Hodnotu je možné nastavit pomocí parametru Mezera pod, který naleznete v dialogovém okně Atributy dveří v oddíle Napojení zdí. Implicitně je hodnota nastavena na nulu Návrhové centrum Cesta aktuálních prvků Když vyhledáváte v Návrhovém centru a vstoupíte do kategorie, můžete vidět aktuální cestu v horní části Návrhového centra. Tato funkce pomáhá pochopit, kde přesně hluboko ve struktuře kategorií právě jste. Cesta je zobrazena v horní části obsahového okna Návrhového centra. ARCHline.XP 2012

16 16 Novinky 2. Nástroje modelování místností Nástroje modelování místností jsou vhodné pro interiérový design složitých místností pomocí několika kliků. Mají za úkol zařídit, vybarvit a upravit místnost podle vašich požadavků Běžné tvary místností Běžné tvary místností umožní výběr mezi častými tvary místností s přesnými rozměry. Tato funkce vám usnadní návrh místnosti, kdy zadáte pouze délky zdí a jedním kliknutím ji celou umístíte na výkres. Můžete zvolit jeden z následujících tvarů: v Místnost s arkýřem v Místnost s diagonální zdí v Místnost tvaru L v Pravoúhlá místnost v Místnost tvaru T CadLine

17 Novinky Jak použít nástroj Běžné tvary místností? v Zvolte vhodný tvar místnosti a zadejte hodnoty délek zdí. v Nastavte orientaci místnosti (0, 90, 180, 270 stupňů). v Je-li zapotřebí, změňte tloušťku a výšku zdí. v Stiskněte tlačítko Překreslit, abyste zobrazili změny ve 2D a 3D náhledech. v Stiskněte tlačítko Zavřít pro ukončení zadání. v Jakmile se zavře dialogové okno umístěte tvar místnosti na výkres. Dialogové okno Běžné tvary místností má několik ovládacích prvků, kterými můžete upravit zvolený tvar místnosti Atributy Běžných tvarů místnosti Tvary místností Rotace Překreslit Tloušťka Výška zdi Seznam tvarů místnosti obsahuje tvary místností, které můžete vytvořit pomocí tohoto nástroje. Miniatury místností také obsahují písmena, která souhlasí s názvy parametrů délek zdí, které je možno modifikovat. Zvoleným tvarem místnosti můžete otáčet, když kliknete na tlačítko orientace místnosti (0, 90, 180, 270 stupňů). Většina změn v dialogovém okně se neprojeví v náhledové poli automaticky. Prosím, stiskněte tlačítko Překreslit, kdykoliv budete chtít vidět změny, které jste v dialogovém okně nastavili. Můžete zadat tloušťku všech zdí zvolené místnosti. Můžete zadat výšku všech zdí zvolené místnosti. Velikosti místnosti Seznam Velikosti místnosti zobrazuje přehled délek, které je možné ve zvoleném tvaru místnosti měnit. Každá délka obsahuje písmeno, které odpovídá straně ve zvoleném tvaru místnosti. Pro vyhledání hodnoty, kterou si přejete změnit, prozkoumejte zvolenou miniaturu tvaru místnosti. ARCHline.XP 2012

18 18 Novinky 3D náhled 2D náhled 3D náhled je aktivní 3D obsah. Zobrazuje aktuální model místnosti podle změn, které jste provedli. Jestliže nemůžete provedené změny nejsou provedeny, stiskněte prosím tlačítko Překreslit, aby se model místnosti aktualizoval. Obsahem 3D náhledu můžete také natáčet, abyste prozkoumali model ze všech stran. Pro natočení obsahu 3D náhledu klikněte na model, podržte tlačítko myši stlačené a přemístěte kurzor myši. Pro ukončení uvolněte tlačítko myši. Obsah 2D náhledu zobrazuje aktuální 2D reprezentaci zvolené místnosti. Je-li zapotřebí stiskněte prosím pro aktualizaci tlačítko Překreslit Modelář místnosti Modelář místností pomůže s každým krokem návrhu vnitřního zařízení místnosti. Umístěte dveře a okna, poté přidejte prvky podle vašeho výběru a zařiďte místnost podle vašich představ. Modelář místnosti můžete použít pro návrh existující místnosti, ať již byla vytvořena pomocí předdefinovaných tvarů nebo byla nakreslena volně, pomocí jednotlivých zdí. Po spuštění modeláře místností vás program požádá, abyste kliknuli uvnitř uzavřené místnosti. Jakmile tak učiníte, program otevře dialogové okno Modelář místností. CadLine

19 Novinky 19 Dialogové okno Modeláře místností je sestaveno ze tří hlavních částí 3D pohled, ovládací prvky a atributy. Vyberte a umístěte požadovaný druh zařízení a přizpůsobte jeho velikost přesně podle rozměrů místnosti. Upravujte a zkoušejte různé styly, dokud nebudete spokojeni s výsledkem. Zobrazte místnost ve 3D Jak použít nástroj Modelář místnosti? Modelář místností poskytuje mnoho příležitostí pro práci uvnitř místnosti. Je navržen tak, aby byl intuitivní a jednoduchý pro učení. Nicméně možná pro vás bude následující metoda užitečná. v v v v v Spusťte nástroj Modelář místností. Klikněte na výkrese uvnitř uzavřeného tvaru místnosti. Vyberte nástroj z panelu nástrojů. Připravte si prvek nastavte typ, materiál a jeho nastavení. Vytvořte prvek kliknutím na tlačítko Vložit nový. Pomocí Modeláře místností můžete přidat tolik detailů a nových prvků, kolik si jen budete přát. Klikněte na tlačítko Zavřít pro ukončení Modeláře místností. Modelář místností můžete později kdykoliv spustit a pokračovat v úpravách místnosti. ARCHline.XP 2012

20 20 Novinky Rozhraní Modeláře místností Rozhraní Modeláře místností ARCHline.XP je sestaveno z následujících hlavních částí a ovládacích prvků. Hlavní ovládací prvky 1. Vyhledávač zdi Místnost se natočí doleva nebo doprava a zobrazí zeď v čelním pohledu. Můžete pracovat na této zdi případně na podlaze nebo stropu. 2. Panel nástrojů Panel nástrojů je zásobník návrhových interiérových nástrojů Modeláře místnosti. Jeden z nich je vždy aktivní a Modelář místností s tímto vybraným nástrojem pracuje. Například, když si přejete přidat nebo upravit dveře, jednoduše klikněte na tlačítko Dveře. CadLine

21 Novinky Vyhledávač typu Umožní zobrazit posledně použité typy v políčku Oblíbené. Vyhledávač typu zobrazuje rozdílné ikony v závislosti na aktuálním obsahu. Například, když pracujete s dveřmi, tlačítko vyhledávače typů bude zobrazovat ikonu dveří. 4. Vyhledávač textury Umožní zobrazit posledně použité typy v políčku Oblíbené. Existují případy, kdy můžete změnit více materiálu na jednom prvku. V tomto případě bude zobrazeno více tlačítek Vyhledávače textury. 5. Oblíbené Zde jsou zobrazeny posledně použité typy prvků nebo textury materiálů. Následující příklad zobrazuje seznam oblíbených dveří. ARCHline.XP 2012

22 22 Novinky 6. Další typy Pomocí tohoto tlačítka můžete vybírat z knihovny typů nebo textur. 7. Atributy Tyto hodnoty se používají, když vložíte nový prvek nebo jej upravujete. Následující příklad zobrazuje atributy dveří s tlačítkem Vložit nový. 8. Vložit nový Kliknutím na toto tlačítko můžete vložit do místnosti nový prvek 9. Zoom Přiblížení nebo oddálení 3D pohledu. Pro vystředění pohledu na vybraný prvek zapněte volbu Detail. 10. Zpět / Znovu Tlačítko Zpět smaže poslední vykonanou úpravu a provede návrat do předchozího stavu. Tlačítko Znovu ruší operaci provedenou tlačítkem Zpět. Pomocí tlačítek Zpět a Znovu můžete opakovat až 16 akcí. CadLine

23 Novinky Půdorys Půdorys, který se zaměřuje na vybrané prvky (jsou barevně odlišeny) 12. 3D pohled 3D pohled je trojrozměrný pohled orientovaný na vybranou zeď / podlahu / strop. Doplňkové ovládací prvky Vytvořit nový Tlačítko Vytvořit nový se zobrazí v případech, když prvek aktuálního typu již na zdi existuje, ale je zde možnost přidat další. Toto tlačítko se zobrazí na levé straně panelu. Smazat objekt Tlačítko Smazat objekt se zobrazí v případech, když prvek aktuálního typu na zdi již existuje a je zde možnost jej zrušit. Toto tlačítko se zobrazí na levé straně panelu. Editace Seznam prvků Seznam prvků se zobrazí na levé straně panelu v horní části nad tlačítky Připravit nový / Smazat aktuální. Obsahuje dvě čísla oddělená znakem /. První číslo je pořadové číslo aktuálního prvku. Druhé číslo je celkový počet dostupných prvků na aktuální zdi. Pomocí šipek můžete zvolit prvek. V případech, kdy je možné editovat aktuální prvek, můžete také v seznamu Oblíbené použít tlačítko Editace. ARCHline.XP 2012

24 24 Novinky Panel Dveře Panel Dveře vám umožní umístit nebo modifikovat dveře v místnosti. Klikněte na tlačítko Dveře v panelu nástrojů pro zobrazení atributů. Atributy dveří Šířka Výška Můžete zadat šířku vybraných dveří. Kliknutím na malou šipku vedle hodnoty, můžete také použít seznam hodnot a zvolit z nastavených velikostí. Můžete zadat výšku vybraných dveří. Kliknutím na malou šipku vedle hodnoty, můžete také použít seznam hodnot a zvolit z nastavených velikostí. Výšková úroveň Můžete zadat výškovou úroveň vybraných dveří. Kliknutím na malou šipku vedle hodnoty, můžete také použít seznam hodnot a zvolit z nastavených velikostí. Vzdálenost zleva / Vzdálenost zprava Použijte volbu Vzdálenost zleva nebo Vzdálenost zprava pro nastavení pozice dveří ve zdi, měřenou od nejbližšího rohu zdi. Když změníte jednu hodnotu, druhá se automaticky aktualizuje. Manuální posun Orientace Tlačítka pro manuální posun použijte pro přemístění dveří na zdi pomocí malých kroků, doleva nebo doprava Volby Orientace vám umožní nastavit směr otevírání otvorového prvku ve 2D a ve 3D. CadLine

25 Novinky 25 Jak přidat dveře? Vyberte zeď pomocí Vyhledávače zdi. Vyberte dveře ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí dveře na zeď svým středem Jak přidat více dveří na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalších dveří do stejné zdi. Vyberte dveře ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí dveře na zeď svým středem. Jak modifikovat existující dveře? Přejděte na zeď, která obsahuje dveře, které si přejete změnit Klikněte na dveře ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Okno Panel okno vám umožní přidat okna do zdí. Atributy okna Šířka Výška Můžete zadat šířku vybraného okna. Kliknutím na malou šipku vedle hodnoty, můžete také použít seznam hodnot a zvolit z nastavených velikostí. Můžete zadat výšku vybraného okna. Kliknutím na malou šipku vedle hodnoty, můžete také použít seznam hodnot a zvolit z nastavených velikostí. Výšková úroveň Můžete zadat výškovou úroveň vybraného okna. Kliknutím na malou šipku vedle hodnoty, můžete také použít seznam hodnot a zvolit z nastavených velikostí. ARCHline.XP 2012

26 26 Novinky Vzdálenost zleva / Vzdálenost zprava Použijte volbu Vzdálenost zleva nebo Vzdálenost zprava pro nastavení pozice okna ve zdi, měřenou od nejbližšího rohu zdi. Když změníte jednu hodnotu, druhá se automaticky aktualizuje. Manuální posun Tlačítka pro manuální posun použijte pro přemístění okna na zdi pomocí malých kroků, doleva nebo doprava Jak přidat okno? Vyberte zeď pomocí Vyhledávače zdi. Vyberte okno ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí okno na zeď svým středem Jak přidat více oken na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalšího okna do stejné zdi. Vyberte okno ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí okno na zeď svým středem. Jak modifikovat existující okno? Přejděte na zeď, která obsahuje okno, které si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Bytový textil Panel Bytový textil obsahuje sadu různých bytových textilií a jejich nastavení. CadLine

27 Novinky 27 Atributy bytového textilu Záhyby Když používáte závěsy můžete nastavit zvlnění povrchu od hladkého po zvlněný. Pro nastavení požadovaného tvaru použijte posuvník. Stažení uprostřed Garnýž Horní výška Stažení uprostřed otevírá nebo uzavírá závěsy. Pro nastavení požadovaného tvaru použijte posuvník. Volba Garnýž vám umožní zapnout nebo vypnout garnýž pro aktuální žaluzii nebo závěs. Horní výška umožní změnit výškovou úroveň horní části u některých prvků bytového textilu. Spodní výška Spodní výška umožní změnit výškovou úroveň spodní části u některých prvků bytového textilu. Počet rozdělení V případě použití speciálních prvků jako jsou římské rolety, můžete nastavit počet rozdělení. Rotace lamely Vytažení Když použijete sluneční stínící prvek s horizontálními nebo vertikálními lamelami, můžete měnit jejich natočení. U prvků, kde je volba Vytažení, je možné zatáhnout nebo roztáhnout stínící část prvku. Jak přidat závěs? Vyberte zeď pomocí Vyhledávače zdi. Klikněte na okno na zdi, kterému si přejete přidat závěs. Vyberte závěs ze seznamu bytového textilu a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí závěs před okno. ARCHline.XP 2012

28 28 Novinky Jak modifikovat existující závěs? Přejděte na zeď, která obsahuje závěs, který si přejete změnit Klikněte na závěs ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Elektro příslušenství Panel Elektro příslušenství vám umožní na povrch zdi přidat vypínače a zásuvky. Atributy elektro příslušenství Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a spodní hranou vybraného elektro příslušenství. Vzdálenost zleva Můžete nastavit vzdálenost prvku od levého rohu aktuální zdi. Vzdálenost zprava Seskupit Můžete nastavit vzdálenost prvku od pravého rohu aktuální zdi. Zvolený počet elektro příslušenství můžete seskupit do jednoho panelu. K dispozici jsou horizontální a vertikální panely. Manuální posun Tlačítka pro manuální posun použijte pro přemístění elektro příslušenství na zdi pomocí malých kroků, doleva nebo doprava Jak přidat elektro příslušenství? Vyberte zeď pomocí Vyhledávače zdi. Vyberte vypínač nebo zásuvku ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. CadLine

29 Novinky 29 Klikněte na tlačítko Zelené zaškrtnutí umístí elektro příslušenství na zeď svým středem. Jak přidat více elektro příslušenství na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalšího elektro příslušenství do stejné zdi. Vyberte vypínač nebo zásuvku ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí elektro příslušenství na zeď svým středem. Jak modifikovat existující elektro příslušenství? Přejděte na zeď, která obsahuje prvek, který si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Profily Použitím nastavení panelu Profily můžete přidat obrysu místnosti dekorační profily, římsy, sokly a lišty. Atributy Profilu Mód Mód profilu můžete měnit z následujících možností: Římsa Dekorační pruh Sokl a lišta Šířka Můžete změnit šířku zvoleného příčného profilu. ARCHline.XP 2012

30 30 Novinky Výška Můžete změnit výšku zvoleného příčného profilu. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a spodní hranou vybraného profilu. Jak přidat římsu, dekorační pruh nebo lištu? Vyberte volbu římsa, dekorační pruh nebo lišta v panelu atributů profilu. Vyberte profil nebo zásuvku ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí prvek podle zadání. Jak modifikovat existující římsu, dekorační pruh nebo lištu? Vyberte volbu římsa, dekorační pruh nebo lišta v panelu atributů profilu. Upravte atributy a texturu. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Stropní světla Panel Stropní světla vám umožní přidat světla na povrch stropu. Jestliže je panel nedostupný, znamená to, že neexistuje žádný strop, který je možný použít. X pozice X pozice stropního světla je možné změnit. Nula znamená počátek (střed) povrchu stropu v horní části místnosti. Můžete použít kladné i záporné hodnoty. Y pozice Y pozice stropního světla je možné změnit. Nula znamená počátek (střed) povrchu stropu v horní části místnosti. Můžete použít kladné i záporné hodnoty. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a světlem. CadLine

31 Novinky 31 Manuální posun Můžete manuálně přemístit aktuální prvek na povrchu stropu použitím tlačítek Manuální posun. Jak přidat stropní světla? Vyberte stropní světlo ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Modifikovat objekt a upravte atributy. Klikněte na tlačítko Zelené zaškrtnutí umístí prvek podle zadání. Jak modifikovat stropní světla? Vyberte stropní světlo. Upravte atributy světla. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Nástěnná světla Panel Nástěnná světla vám umožní přidat světla na povrch zdí. Atributy nástěnného světla Vzdálenost zleva Můžete nastavit vzdálenost prvku od levého rohu aktuální zdi. Vzdálenost zprava Můžete nastavit vzdálenost prvku od pravého rohu aktuální zdi. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a světlem. Manuální posun Můžete manuálně přemístit aktuální prvek na povrchu zdi použitím tlačítek Manuální posun. ARCHline.XP 2012

32 32 Novinky Jak přidat nástěnné světlo? Vyberte zeď pomocí Vyhledávače zdi. Vyberte nástěnné světlo ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Modifikovat objekt a upravte atributy. Klikněte na tlačítko Zelené zaškrtnutí umístí nástěnné světlo na zeď. Jak přidat více nástěnných světel na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalšího elektro příslušenství do stejné zdi. Vyberte nástěnné světlo ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Modifikovat objekt a upravte atributy. Klikněte na tlačítko Zelené zaškrtnutí umístí nástěnné světlo na zeď. Jak modifikovat existující nástěnné světlo? Přejděte na zeď, která obsahuje prvek, který si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Obraz na zdi Panel Obraz na zdi vám umožní na povrch zdí přidat obrazy. Atributy obrazu na zdi Rám Můžete zapnout nebo vypnout orámování obrazu. Pasparta Můžete zapnout nebo vypnout paspartu obrazu. Šířka pasparty Jestliže máte zapnutou volbu Pasparta, můžete změnit její šířku. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a spodním rámem obrazu. CadLine

33 Novinky 33 Šířka Můžete nastavit šířku aktuálního obrazu. Výška Můžete nastavit výšku aktuálního obrazu. Zachovat poměr stran Jestliže je tlačítko Zachovat poměr stran zapnuté, změna jednoho rozměru obrazu (šířky nebo výšky) změní druhý rozměr automaticky, aby obraz nebyl deformovaný. Software zachovává poměr stran mezi šířkou a výškou. Jestliže je tlačítko Zachovat poměr stran vypnuté, hodnoty šířky a výšky je možné měnit nezávisle na sobě. Změna jednoho rozměru neovlivní druhý rozměr. Manuální posun Můžete manuálně přemístit aktuální obraz na povrchu zdi použitím tlačítek Manuální posun. Vzdálenost zleva Můžete nastavit vzdálenost obrazu od levého rohu aktuální zdi. Vzdálenost zprava Můžete nastavit vzdálenost obrazu od pravého rohu aktuální zdi. Vzdálenost od hrany zdi Můžete nastavit vzdálenost mezi povrchem zdi a zadní plochou vybraného obrazu. Jak přidat obraz na zeď? Vyberte zeď pomocí Vyhledávače zdi. Vyberte obraz ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. Klikněte na tlačítko Zelené zaškrtnutí umístí obraz na zeď. Jak přidat více obrazů na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalšího obrazu do stejné zdi. Vyberte obraz ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Vyhledávač textur a vyberte materiál. ARCHline.XP 2012

34 34 Novinky Klikněte na tlačítko Zelené zaškrtnutí umístí obraz na zeď. Jak modifikovat existující obraz na zdi? Přejděte na zeď, která obsahuje obraz, který si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Povrch podlahy Použitím panelu Povrch podlahy můžete změnit materiál povrchu podlahy místnosti. Atributy povrchu podlahy Vyhledat novu položku Když kliknete na tlačítko Vyhledat novou položku, program otevře Návrhové centrum s materiálovou knihovnou, kde můžete vyhledat jakýkoliv uložený materiál z knihovny ARCHline.XP. Materiál, který vyberte bude automaticky přidán do seznamu Oblíbené. Změnit materiál Pomocí tohoto tlačítka můžete upravit vybraný materiál. Prohledat internet Tlačítko Prohledat internet otevře internetový prohlížeč a automaticky se připojí na stránku Užitečné odkazy na oficiálních stránkách ARCHline.XP. Na této stránce naleznete odkazy na internetové stránky, které obsahují textury a obrázky, které mohou být použity pro materiály v ARCHline.XP. Prosím pozor, ne všechny stránky, na které zde naleznete odkazy obsahují obrázky použitelné pro materiály. Vytvořit nový materiál Můžete vytvořit nový materiál založený na obrázku nebo barvě. Jakmile bude materiál vytvořen, bude automaticky přidán do seznamu Oblíbené. CadLine

35 Novinky 35 Úhel Jestliže je materiál vytvořen z textury, můžete nastavit její natočení pomocí změny úhlu. Jak modifikovat materiál podlahy? Vyhledejte podlahu místnosti vyberte panel Povrch podlahy. Vyberte požadovaný vzor ze seznamu Oblíbené Panel Stropy Použitím panelu Stropy můžete změnit materiál povrchu stropu místnosti. Atributy povrchu stropu Vyhledat novu položku Když kliknete na tlačítko Vyhledat novou položku, program otevře Návrhové centrum s materiálovou knihovnou, kde můžete vyhledat jakýkoliv uložený materiál z knihovny ARCHline.XP. Materiál, který vyberte bude automaticky přidán do seznamu Oblíbené. Změnit materiál Pomocí tohoto tlačítka můžete upravit vybraný materiál. Prohledat internet Tlačítko Prohledat internet otevře internetový prohlížeč a automaticky se připojí na stránku Užitečné odkazy na oficiálních stránkách ARCHline.XP. Na této stránce naleznete odkazy na internetové stránky, které obsahují textury a obrázky, které mohou být použity pro materiály v ARCHline.XP. Prosím pozor, ne všechny stránky, na které zde naleznete odkazy obsahují obrázky použitelné pro materiály. ARCHline.XP 2012

36 36 Novinky Vytvořit nový materiál Úhel Můžete vytvořit nový materiál založený na obrázku nebo barvě. Jakmile bude materiál vytvořen, bude automaticky přidán do seznamu Oblíbené. Jestliže je materiál vytvořen z textury, můžete nastavit její natočení pomocí změny úhlu. Jak modifikovat materiál stropu? Vyhledejte strop místnosti vyberte panel Stropy. Vyberte požadovaný vzor ze seznamu Oblíbené Panel Povrch zdí Použitím panelu Povrch zdí můžete změnit materiál povrchu vybrané zdi nebo všech zdí v místnosti Atributy povrchu stěny Vyhledat novu položku Když kliknete na tlačítko Vyhledat novou položku, program otevře Návrhové centrum s materiálovou knihovnou, kde můžete vyhledat jakýkoliv uložený materiál z knihovny ARCHline.XP. Materiál, který vyberte bude automaticky přidán do seznamu Oblíbené. Změnit materiál Pomocí tohoto tlačítka můžete upravit vybraný materiál. Prohledat internet Tlačítko Prohledat internet otevře internetový prohlížeč a automaticky se připojí na stránku Užitečné odkazy na oficiálních stránkách ARCHline.XP. Na této stránce naleznete odkazy na internetové stránky, které obsahují textury a obrázky, které mohou být použity pro materiály v ARCHline.XP. CadLine

37 Novinky 37 Prosím pozor, ne všechny stránky, na které zde naleznete odkazy obsahují obrázky použitelné pro materiály. Vytvořit nový materiál Všechny zdi Můžete vytvořit nový materiál založený na obrázku nebo barvě. Jakmile bude materiál vytvořen, bude automaticky přidán do seznamu Oblíbené. Při zadávání materiálu povrchu zdí vám volba Všechny zdi umožní nastavit všechny zdi místnosti v jednom kroku. Je-li tato volba zapnutá můžete ovládat všechny zdi společně. Jestliže je tato volba vypnutá zadaný materiál bude platný pouze pro vybranou zeď. Jak modifikovat materiál zdi? Vyberte zeď pomocí Vyhledávače zdi. Vyberte požadovaný vzor ze seznamu Oblíbené Panel Pokládka zdi Panel Pokládka zdi vám umožní přidat realistické 3D obklady na povrchy zdí, z kterých můžete později vytvořit výkazy. Atributy pokládky zdí Šířka obkladu Můžete nastavit šířku obkladu. Výška obkladu Můžete nastavit výšku obkladu. Šířka spáry Můžete nastavit šířku spáry mezi obklady. ARCHline.XP 2012

38 38 Novinky Posun zleva Můžete nastavit posun počátku pokládky od levé hrany plochy. Posun odspodu Všechny zdi Můžete nastavit posun počátku pokládky od spodní hrany plochy. Při zadávání pokládky povrchu zdí vám volba Všechny zdi umožní nastavit všechny zdi místnosti v jednom kroku. Je-li tato volba zapnutá můžete ovládat všechny zdi společně. Jestliže je tato volba vypnutá zadaná pokládka bude platná pouze pro vybranou zeď. Úhel Můžete změnit úhel pokládky obkladů. Pokud je aplikována horizontální/vertikální pokládka, je implicitní hodnota nula. Rastr zarovnání Rastr zarovnání představuje výchozí bod pokládky na aktuálním povrchu. Každá volba představuje počátek, který může být použit jako výchozí bod na aktuálním povrchu. Posun řádky Vyberte z následujících tří voleb: V tomto případě nedochází k posunu mezi řádky, obklady jsou přesně navzájem zarovnány svými rohy. Jestliže je zapnuta tato volba, můžete zadat hodnotu horizontálního posunu řádky. Obklady na každém druhém řádku budou posunuty o zadanou hodnotu, vzhledem k obkladu na první řádce. Jestliže je zapnuta tato volba, můžete zadat hodnotu horizontálního posunu řádky. Obklady na každém dalším řádku budou posunuty o zadanou hodnotu, vzhledem k obkladu na předchozí řádce Hodnota posunu řádky Pokud byla zvolena volba pro posun řádky, můžete zde zadat její hodnotu. CadLine

39 Novinky 39 Tloušťka obkladu Informační hodnota, která zobrazuje tloušťku obkladu, která bude použita při tvorbě 3D obkladu Panel Pokládka podlahy Panel Pokládka podlahy vám umožní přidat realistickou 3D dlažbu na povrch podlahy, z kterých můžete později vytvořit výkazy. Atributy pokládky podlahy Šířka dlažby Můžete nastavit šířku obkladu. Výška dlažby Můžete nastavit výšku obkladu. Šířka spáry Můžete nastavit šířku spáry mezi obklady. Posun zleva Můžete nastavit posun počátku dlažby od levé hrany plochy. Posun odspodu Můžete nastavit posun počátku dlažby od spodní hrany plochy. Úhel Můžete změnit úhel pokládky dlažby. Pokud je aplikována horizontální/vertikální pokládka, je implicitní hodnota nula. Rastr zarovnání Rastr zarovnání představuje výchozí bod pokládky na aktuálním povrchu. Každá volba představuje počátek, který může být použit jako výchozí bod na aktuálním povrchu. ARCHline.XP 2012

40 40 Novinky Posun řádky Vyberte z následujících tří voleb: V tomto případě nedochází k posunu mezi řádky, obklady jsou přesně navzájem zarovnány svými rohy. Jestliže je zapnuta tato volba, můžete zadat hodnotu horizontálního posunu řádky. Dlažba na každém druhém řádku bude posunuta o zadanou hodnotu, vzhledem k dlažbě na první řádce. Jestliže je zapnuta tato volba, můžete zadat hodnotu horizontálního posunu řádky. Dlažba na každém dalším řádku bude posunuta o zadanou hodnotu, vzhledem k dlažbě na předchozí řádce Hodnota posunu řádky Pokud byla zvolena volba pro posun řádky, můžete zde zadat její hodnotu. Tloušťka obkladu Informační hodnota, která zobrazuje tloušťku dlažby, která bude použita při tvorbě 3D obkladu Panel Kuchyňské skříňky V panelu Kuchyňské skříňky můžete vytvářet a upravovat zarovnanou řadu kuchyňských skříněk. Prvky mohou být přidány k povrchu zdi a jejich pozice může být zadána ve vztahu k sousední zdi nebo dalšího prvku. CadLine

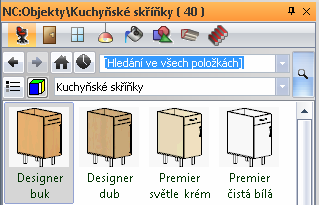

41 Novinky 41 Atributy kuchyňské skříňky Vzdálenost zleva Můžete nastavit vzdálenost prvku od levého rohu aktuální zdi. Vzdálenost zprava Můžete nastavit vzdálenost prvku od pravého rohu aktuální zdi. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a prvkem. Manuální posun Můžete manuálně přemístit aktuální prvek na povrchu zdi použitím tlačítek Manuální posun. Vzdálenost od hrany zdi Rozměry Můžete nastavit vzdálenost mezi povrchem zdi a zadní plochou vybraného prvku. V informačním poli můžete vidět rozměry zvoleného prvku. Jak přidat kuchyňskou skříňku na zeď? Vyberte zeď pomocí Vyhledávače zdi. Vyberte kuchyňskou skříňku ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Zelené zaškrtnutí umístí nástěnné světlo na zeď. Jak přidat více kuchyňských skříněk na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu další kuchyňské skříňky do stejné zdi. Vyberte kuchyňskou skříňku ze seznamu Oblíbené a upravte atributy. Nastavte její vztah a vzdálenost k existující kuchyňské skříňce. Klikněte na tlačítko Zelené zaškrtnutí umístí kuchyňskou skříňku na zeď. Jak modifikovat existující kuchyňskou skříňku? Přejděte na zeď, která obsahuje prvek, který si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn. ARCHline.XP 2012

42 42 Novinky Panel Sanita Panel Sanita obsahuje sanitární objekty, které mohou být zarovnány k povrchu zdi. Atributy sanitárního objekt Vzdálenost zleva Můžete nastavit vzdálenost prvku od levého rohu aktuální zdi. Vzdálenost zprava Můžete nastavit vzdálenost prvku od pravého rohu aktuální zdi. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a spodní plochou prvku. Manuální posun Můžete manuálně přemístit aktuální prvek na povrchu zdi použitím tlačítek Manuální posun. Vzdálenost od hrany zdi Rozměry Můžete nastavit vzdálenost mezi povrchem zdi a zadní plochou vybraného prvku. V informačním poli můžete vidět rozměry zvoleného prvku. Jak přidat sanitární objekt na zeď? Vyberte zeď pomocí Vyhledávače zdi. Vyberte sanitární objekt ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Zelené zaškrtnutí umístí nástěnné světlo na zeď. CadLine

43 Novinky 43 Jak přidat více sanitárních objektů na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalšího sanitárního objektu do stejné zdi. Vyberte sanitární objekt ze seznamu Oblíbené a upravte atributy. Nastavte její souvislost a vzdálenost k existujícímu sanitárního objektu. Klikněte na tlačítko Zelené zaškrtnutí umístí sanitární objekt na zeď. Jak modifikovat existující sanitární objekt? Přejděte na zeď, která obsahuje prvek, který si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn Panel Objekty Panel Objekty vám umožní zarovnat 3D objekty k povrchu zdi. Atributy objektu Vzdálenost zleva Můžete nastavit vzdálenost prvku od levého rohu aktuální zdi. Vzdálenost zprava Můžete nastavit vzdálenost prvku od pravého rohu aktuální zdi. Výška od podlahy Můžete nastavit vzdálenost mezi podlahou a spodní plochou prvku. Manuální posun Můžete manuálně přemístit aktuální prvek na povrchu zdi použitím tlačítek Manuální posun. Vzdálenost od hrany zdi Můžete nastavit vzdálenost mezi povrchem zdi a zadní plochou vybraného prvku. ARCHline.XP 2012

44 44 Novinky Rozměry V informačním poli můžete vidět rozměry zvoleného prvku. Jak přidat objekt na zeď? Vyberte zeď pomocí Vyhledávače zdi. Vyberte objekt ze seznamu Oblíbené a upravte atributy. Klikněte na tlačítko Zelené zaškrtnutí umístí nástěnné světlo na zeď. Jak přidat více objektů na jednu zeď? Nejprve stiskněte tlačítko Zelené plus, pro přípravu dalšího objektu do stejné zdi. Vyberte objekt ze seznamu Oblíbené a upravte atributy. Nastavte její souvislost a vzdálenost k existujícímu objektu. Klikněte na tlačítko Zelené zaškrtnutí umístí objekt na zeď. Jak modifikovat existující objekt? Přejděte na zeď, která obsahuje prvek, který si přejete změnit Klikněte na okno ve 3D pohledu. Upravte atributy. Klikněte na tlačítko Aktualizovat, pro provedení změn. 3. Správa šablon Správa šablon umožňuje uživatelům efektivně řídit návrhový proces. Použití skupin atributů prvku optimalizuje rychlost návrhu a umožňuje vytvářet profesionální dokumenty. Skupinu atributů prvku můžete uložit do kontejneru nazvaného styl. Při práci s často používanými nastaveními prvků (jako je výška zdi nebo desky, 2D zobrazení, materiály povrchu atd.), mohou být styly velmi užitečný způsob pro uložení nastavených parametrů, které můžete kdykoliv později vyvolat. Styly jsou seskupeny v souboru šablony. Šablona vám umožní styly uložit a uspořádat. Program dokáže načíst a sloučit více souborů šablon a rozšířit tak stávající styly novými. Šablony mohou být uloženy na lokálním počítači nebo sdíleny na síti. To umožní uživatelům připravit svá vlastní nastavení, která mohou být aktualizována administrátorem a používána všemi ostatními uživateli. CadLine

45 Novinky 45 (Upozorňujeme, že uživatelská oprávnění čtení/zápis musí být nastaveny systémovým administrátorem a ne v ARCHline.XP.) 3.1. Styly Styl je zásobník, který seskupuje všechny atributy prvku. Když použijete styl, všechny atributy prvku se nastaví podle tohoto stylu. Když spustíte program jsou prvky zobrazeny s jejich implicitními atributy, které jsou uloženy v implicitním stylu v základním nastavení. Program obsahuje několik předdefinovaných stylů pro každý typ prvku jako je zeď, deska, atd. Tyto vestavěné styly jsou reprezentovány s červenou ikonou továrny. Styly vytvořené uživatelem jsou prezentovány žlutou ikonou Použití stylu V paletě Pracovní nástroje Modelování zvolte příkaz Atributy Zeď nebo klikněte pravým tlačítkem na jedné z hlavních ikon (např. Zeď) a klikněte na tlačítko stylu, které zobrazuje aktuální názve stylu (např.: ). 2Jestliže není načten žádný styl, zobrazí se tlačítko. Vpravo se zobrazí nové dialogové okno se seznamem předdefinovaných stylů. ARCHline.XP 2012

46 46 Novinky Se styly můžete vytvářet následující operace: Vytvořit styl Aktivovat styl Modifikovat, smazat, přejmenovat styl Exportovat styl Aktivovat styl a vytvořit nový prvek s atributy z aktivního stylu Kopírovat atributy se stylem Vytvořit nový styl / novou složku Jakmile máte nastaveny všechny atributy vybraného prvku v dialogovém okně Atributy: Klikněte na tlačítko Styl. V dialogovém okně Styly klikněte na tlačítko Nový, a Zadejte název nového stylu.! Takto vytvořený styl je uložen pouze do souboru projektu. Jestliže si přejete, aby byl přístupný i z jiného projektu, musíte vytvořit jeho kopii do jiné šablony. Vytvoření nové složky Styly můžete uspořádat do složek. Pro vytvoření použijte tlačítko Nová složka.! Doporučujeme uspořádat nové styly do složek! To zpřehlední obsah a zjednoduší ovládání Uložit / Načíst styly Vytvořený styl je automaticky uložen do šablony v souboru projektu. To znamená, že nový styl je dostupný v uloženém projektu kdykoliv později, ale není k dispozici ve výchozím nastavení u nových projektů.. CadLine

47 Novinky 47 Pokud byste chtěli použít styl také v jiném projektu, musíte vytvořit jeho kopii do jiné šablony, což je vlastně soubor ve vašem počítači s uloženými styly. Když je styl uložen do šablony, můžete zkopírovat tento soubor a přenést jej na jiný počítač. Na tomto počítači jej můžete načíst a požít jeho obsah. Šablona může obsahovat mnoho různých stylů nebo pouze několik, neexistují žádná omezení. Obsah šablony můžete ovládat pomocí správce šablon v Navigátoru projektu Aktivovat styl Aktivací stylu můžete vyvolat všechna nastavení, která jsou ve stylu uložena. Což zjednoduší a zrychlí práci v případě, kdy je nutné použít prvek s různým nastaveními. Styl můžete aktivovat, když nastavujete atributy prvku. Styl můžete aktivovat v dialogovém okně Atributy Dialogové okno Atributy Otevřete dialogové okno Atributy. Klikněte na tlačítko Styl, zobrazí se seznam stylů Zvolte požadovaný styl ze seznamu a klikněte na tlačítko Aktivovat. nebo Dvojklikněte na jeho názvu OK Zavírá dialogové okno. 2Tuto metodu můžete použít při nastavení atributů nebo při modifikaci prvků. ARCHline.XP 2012

48 48 Novinky Modifikovat, přejmenovat, smazat styl Atributy aktuálního stylu můžete modifikovat, styl můžete přejmenovat nebo smazat. Modifikovat atributy Otevřete dialogové okno Atributy a klikněte na tlačítko s názvem stylu. Aktivujte styl, který si přejete modifikovat. Změňte potřebné atributy. Klikněte na tlačítko Modifikovat. Zobrazí se zpráva pro potvrzení změn. Pokud si přejete změnit zvolený styl, klikněte na tlačítko OK. Přejmenovat Otevřete dialogové okno Atributy a klikněte na tlačítko s názvem stylu. Vyberte požadovaný styl ze seznamu. Klikněte na tlačítko Přejmenovat. Zadejte nový název stylu. OK Zavírá dialogové okno. Smazat Otevřete dialogové okno Atributy a klikněte na tlačítko s názvem stylu. Vyberte požadovaný styl ze seznamu. Klikněte na tlačítko Smazat. Zobrazí se zpráva pro potvrzení smazání. Pokud si přejete smazat zvolené nastavení, klikněte na tlačítko OK CadLine

49 Novinky Obrázky jako výplně šrafování V ARCHline.XP můžete použít obrázky (textury materiálů) jako výplň pro šrafovací plochy. Tuto volbu nazýváme materiálová výplň šrafování a naleznete ji v dialogovém okně atributů šrafování Atributy materiálové výplně šrafování Šrafování - Materiál Toto nastavení vám umožní použít obrázky textur jako výplně šrafování. Výběr materiálu Tento parametr vám umožní vybrat materiál z knihovny materiálů a použít jej jako výplň šrafování. Klikněte na tlačítko pro vyhledání a výběr materiálu. Počátek Tento parametr umožní nastavit různé možnosti pro zarovnání textury výplně. ARCHline.XP 2012

50 50 Novinky 4.2. Jak použít materiálovou výplň šrafování? Pro použití obrázku jako výplně šrafování vyberte volbu Šrafování Materiál, kterou naleznete v dialogovém okně Atributy šrafování v oddíle Šrafování. Pro výběr materiálu klikněte na modifikační tlačítko u parametru Materiál. Jestliže je zvolen materiál, je možné nastavit také jeho zarovnání pomocí voleb v seznamu Počátek Výplň lomené čáry nebo kruhového oblouku Otevřenou nebo uzavřenou lomenou čáru, kruhový nebo eliptický oblouk je možné vyplnit barvou, barevným přechodem nebo materiálovou texturou. Pro výplň materiálovou texturou můžete zvolit jakýkoliv materiál z knihovny materiálů. CadLine

51 Novinky Tisková fronta Dialogové okno Tisková fronta vám umožní shromáždit připravené tiskové dokumenty. Dokumenty před jejich tiskem můžete přidávat, měnit a rušit. Dokumenty je možné tisknout jako jeden několikastránkový PDF dokument nebo je tisknout přímo na zvolenou tiskárnu. Seznam tiskové fronty je uložen v projektu, což znamená že můžete v jednom seznamu shromáždit několik výkresu z projektu. Dialogové okno Tisková fronta obsahuje aktuální seznam tiskových úloh, náhledové pole, pole s nastavením a kontrolní pole Seznam tiskových úloh Seznam tiskových úloh je v horní části dialogového okna a je implicitně prázdný. Jakmile je přidána tisková úloha, bude uvedena v tomto poli Tisková úloha má následující atributy: Tisknout Dokument ARCHline.XP 2012

52 52 Novinky Názve tiskárny Název souboru Chyba Tisknout Dokument Volbu Tisknout v aktuálním seznamu úloh můžete použít pro zapnutí nebo vypnutí tisku tiskové úlohy. Když přidáte tiskovou úlohu do seznamu, tato volba je standardně zapnutá. Pokud si nepřejete tisknout vybranou tiskovou úlohu, ale chcete ji ponechat ve frontě, vypněte tuto volbu. Když program začne zpracovávat všechny tiskové úlohy ve frontě, bude tato tisková úlohy přeskočena. Políčko Dokument vybrané tiskové úlohy zobrazuje název tiskového dokumentu. Můžete jej kdykoliv přejmenovat. Název tiskárny Název tiskárny zobrazí název tiskárny, která bude použita pro tisk vybrané tiskové úlohy. Jestliže v dialogovém okně tisku vyberete Tisk do PDF bude na tomto místě zobrazen text Tisk do PDF. Název souboru Chyba Jestliže je pro tiskovou úlohu zvoleno Tisk do PDF, bude zde zobrazen název PDF souboru. Pokud došlo k chybě při zpracování tiskové fronty, uvidíte v políčku Chyba text chybového hlášení Náhled tisku Pole Náhled tisku zobrazí náhled na zvolenou tiskovou úlohu. Kvalita náhledu je většinou nižší než je konečný výsledek Informace tiskové úlohy Informace tiskové úlohy zobrazují informace o zvolené tiskové úloze, jako jsou velikost tisku, orientace a měřítko tištěného výkresu. CadLine

53 Novinky Ovládací prvky Tisková fronta má několik ovládacích prvků, které vám umožní modifikovat tiskovou frontu. Můžete přidat nebo smazat tiskové úlohy, nebo měnit jejich pořadí. Vložit tiskovou úlohu Stisknutím tlačítka Vložit tiskovou úlohu můžete přidat aktuální aktivní výkres jako novou tiskovou úlohu do tiskové fonty. Pokud si budete přát přidat další výkres do tiskové fronty: Stiskněte tlačítko OK v dialogovém okně Tisková fronta Aktivujte výkres, který si přejete přidat Otevřete dialogové okno Tisková fronta a Stiskněte tlačítko Vložit tiskovou úlohu. Smazat tiskovou úlohu Vybranou tiskovou úlohu můžete odstranit z tiskové fronty stisknutím tlačítka Smazat tiskovou úlohu. Modifikovat tiskovou úlohu Tlačítko Modifikovat tiskovou úlohu vám umožní změnit detaily vybrané tiskové úlohy jako jsou: velikost papíru, orientace, měřítko, nastavení barev atd. Přemístit nahoru Tisková fronta je seřazena podle priority. To znamená, že seznam který je zobrazen je aktuální pořadí tisku. První položka v seznamu bude vytisknuta jako první a poslední položka bude tisknuta jako poslední. Jestliže stisknete tlačítko Nahoru, vybraná tisková úloha se přemístí v tiskové frontě o jednu pozici nahoru. Přemístit dolů Tisková fronta je seřazena podle priority. To znamená, že seznam který je zobrazen je aktuální pořadí tisku. První položka v seznamu bude vytisknuta jako první a poslední položka bude tisknuta jako poslední. Jestliže stisknete tlačítko Dolů, vybraná tisková úloha se přemístí v tiskové frontě o jednu pozici dolů. ARCHline.XP 2012

54 54 Novinky 5.5. Zahájení tisku Tlačítko Tisk spustí tisk úloh v tiskové frontě podle nastaveného pořadí. Tiskové úlohy budou odeslány do nastavené tiskárny (nebo tiskáren) nebo uloženy do PDF souboru, který se automaticky otevře při ukončení tisku. CadLine

55 Novinky Nástroje pro návrh skříně Nástroje pro návrh skříně jsou dále zdokonaleny Průvodce tvorby skříně Průvodce tvorby skříně vám umožní vytvářet skříně pravidelných a nepravidelných tvarů Uživatelský tvar skříně Nastavením uživatelského tvaru můžete navrhovat nepravidelné tvary skříní výběrem profilu, který popisuje její čelní tvar. V dialogovém okně Průvodce tvorby skříně vyberte stránku Všeobecné atributy a změňte Typ skříně na Profilovaný tvar. Výběr profilu Pro výběr čelního profilu z knihovny profilů, klikněte na tlačítko Vybrat profil. ARCHline.XP 2012

56 56 Novinky Rohové obloukové skříně V ARCHline.XP je možnost vytvářet rohové skříně s obloukovým tvarem hrany. V dialogovém okně Průvodce tvorby skříně vyberte stránku Všeobecné atributy a změňte Typ skříně na Oblouková skříň. Tvar Můžete vybírat mezi čtyřmi rozdílnými volbami pro zaoblení hrany aktuálního tvaru skříně. V seznamu jsou dvě volby pro kruhový tvar oblouku a dvě volby pro eliptický tvar oblouku. Detail Zde můžete nastavit rozlišení obloukové hrany skříně, změnou úrovně detailu. Vyšší hodnota vedou k hladšímu zaoblení, zatímco nižší hodnoty vytvoří hranu ve tvaru vepsaného polygonu (přibližný tvar oblouku). CadLine

57 Novinky Rohové skříně Pomocí Průvodce tvorby skříně můžete vytvářet rohové skříně. V dialogovém okně Průvodce tvorby skříně vyberte stránku Všeobecné atributy a změňte Typ skříně na Rohová skříň. Šířka napojení Zadáním hodnoty Šířka napojení můžete nastavit šířku bočnic rohové skříňky, na které jsou napojeny další prvky skříňové sestavy. ARCHline.XP 2012

58 58 Novinky Výztuž V dialogovém okně Průvodce tvorby skříně na stránce Atributy korpusu můžete skříni přidat výztuže.tyto konstrukční části skříně mohou být nastaveny jednotlivě v části dialogového okna nazvaného Výztuže. Přidat/Zrušit výztuž Pro přidání nebo zrušení výztuže aktuální skříně klikněte na tlačítko Přidat nebo Zrušit. Seznam zobrazuje všechny výztuže připojené ke skříni. Jakmile vyberte výztuž ze seznamu, zobrazí se její parametry, které můžete měnit. Výška výztuže Zobrazuje výšku vybrané výztuže. Orientace výztuže Výztuž může být umístěná horizontálně nebo vertikálně. +Vpřed/-Vzad a +Nahoru/-Dolů Výztuž můžete posunout ve dvou směrech změnou hodnot Vpřed/Vzad hodnota X a Nahoru/Dolů hodnota Z. Implicitní poloha výztuže je 0,0., kdy je zarovnaná s čelní plochou skříně. CadLine

59 Novinky Napojení zad V dialogovém okně Průvodce tvorby skříně můžete změnit spojení mezi zády a bočnicemi skříně. Tuto volbu naleznete na stránce Atributy korpusu v části Korpus. Nastavení volby na hodnotu 0 znamená implicitní napojení mezi bočnicemi a zády, kdy hrana zad je zcela zarovnána k vnitřní ploše bočnic. Jestliže změníte tuto volbu, použitím rozdílné hodnoty, záda se do bočnice zaříznou. ARCHline.XP 2012

60 60 Novinky Modifikace všech zásuvek V seznamu zásuvek Průvodce tvorby skříně je komfortní volba Vše. Použitím této volby můžete nastavit stejné atributy všem zásuvkám aktuální skříně. Jak použít tuto funkci Pro nastavení atributů více zásuvkám současně přejděte v Průvodci tvorby skříně na stránku Zásuvky a v seznamu zásuvek vyberte Vše. Nastavte parametry podle vašich požadavků. Pro zobrazení výsledků klikněte na tlačítko Aktualizovat. Pokud si budete přát provést změny u jednotlivých zásuvek, vyberte prosím číslo zásuvky v seznamu a změňte parametry podle vašich požadavků. CadLine

61 Novinky Pracovní deska Pomocí nástroje Pracovní deska můžete rychle navrhnout jednotlivé pracovní desky na jedné nebo na několika skřínkách. Nástroj Pracovní deska vám umožní přizpůsobit podrobná nastavení a přidat nebo zrušit otvory. Všechna nastavení jsou přehledně uspořádána v jednom dialogovém okně Jak použít tento nástroj? Pro použití nástroje Pracovní deska sledujte tyto kroky: v Klikněte na nástroj Interiérové nástroje - Pracovní deska, zobrazí se dialogové okno Průvodce tvorbou pracovní desky. v Nastavte parametry podle vašich požadavků a stiskněte tlačítko OK pro potvrzení změn a zavření dialogového okna. v Uložte pracovní desku zadáním jednoznačného názvu a vyberte knihovnu, do které si přejete prvek uložit. v Umístěte pracovní desku na výkres Atributy pracovní desky Když vytváříte novou pracovní desku nebo upravujete stávající, můžete použít dialogové okno Průvodce tvorby pracovní desky. Toto dialogové okno je rozděleno do čtyř hlavních částí. ARCHline.XP 2012

62 62 Novinky Základní geometrie Oddíl Základní geometrie umožní zobrazit a modifikovat základní geometrii detailů pracovní desky. Šířka (A) Můžete nastavit šířku pracovní desky. Výška (B) Můžete nastavit výšku pracovní desky. Hloubka (C) Můžete nastavit tloušťku pracovní desky. Relativní výška Můžete nastavit výškovou úroveň pracovní desky v 3D prostoru, měřenou od nulové výšky aktuálního podlaží. Typ Typ určuje tvar pracovní desky. Můžete zvolit z těchto čtyř možností: v Obdélníkový tvar v Oříznutý zleva v Oříznutý zprava v Oříznutý z obou stran Materiály Můžete změnit materiál pracovní desky a materiál její hrany. Materiál Můžete změnit materiál pracovní desky. Materiál hrany Zapnutím volby Materiál hrany můžete zadat odlišný materiál pro hranu pracovní desky Hrany Tato část oddílu základní geometrie pracovní desky umožní nastavení zaoblení hran. Zaoblení hran Tato volba umožňuje dodatečné zaoblení profilu hran pracovní desky. Vyberte umístění zaoblení hran pracovní desky ze seznamu. Seznam umístění zaoblení hran CadLine

63 Novinky 63 Zde naleznete několik možností kde je možné umístit zaoblenou hranu na pracovní desce. Umístění můžete zvolit v seznamu. Výška Zadejte výšku zaoblení hrany Postraní panely K pracovní desce můžete připojit postranní panely. Levý postranní panel Zapnutím této volby můžete zapnout levý vertikální postranní panel pracovní desky. Pravý postranní panel Zapnutím této volby můžete zapnout pravý vertikální postranní panel pracovní desky. Výška Tento parametr vám umožní nastavit výšku postranních panelů Otvory Můžete přidat, zrušit a přemístit otvory v pracovní desce. ARCHline.XP 2012

64 64 Novinky 7. Horizontální správa podlaží Horizontální správa podlaží vám umožní ovládat vertikální 3D konstrukci jednotlivých podlaží vaší budovy v horizontálně zarovnaném režimu. Tato metoda vám poskytne spravovat podlaží jako kdyby se jednalo o výkresy umístěné vedle sebe, tedy způsobem kreslení, který se používá v některých 2D CAD programech a nebo např. v AutoCADu. Horizontální správa podlaží znamená, že obsah jednotlivých podlaží je zobrazen vedle sebe, zároveň si však prvky stále zachovávají svou původní pozici ve 3D modelu. Horizontální správa podlaží přichází s několika užitečnými nástroji, které vám pomohou upravit obsah a vazbu mezi prvky a jejich podlažími CadLine

65 Novinky 65 Jestliže je zapnuta horizontální správa podlaží, je ke každému podlaží připojen tzv. kotevní bod. Pomocí těchto kotevních bodu je vytvořen 3D model: podlaží se zarovnají tak, že kotevní body jednotlivých podlaží se nachází nad sebou na vertikální ose Vytvoření horizontální konstrukce podlaží Zapnutí / Vypnutí horizontální správy podlaží Jestliže máte model s více podlažími, mohou být tato podlaží zobrazena v horizontálním režimu. Zadejte příkaz z nabídky programu Pohled / Podlaží a budova / Modifikace podlaží. V zobrazeném dialogovém okně můžete zapnout nebo vypnout horizontální správu podlaží. ARCHline.XP 2012

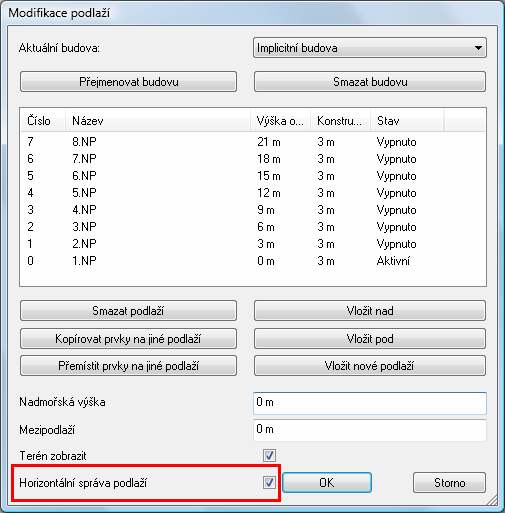

66 66 Novinky Jestliže zapínáte horizontální správu podlaží poprvé, jednotlivá podlaží se automaticky rozmístí vedle sebe, aby se vyvarovalo vzájemnému překrytí. Vytvořené uspořádání si můžete přizpůsobit pomocí příkazu Přemístit podlaží ve 2D. Tento příkaz naleznete v nabídce příkazů, která se zobrazí, když kliknete na ohraničení aktivního podlaží Vytvoření struktury podlaží z 2D výkresu Struktura podlaží v ARCHline.XP je systém, který odpovídá podlažím reálných budov v stavební praxi. Stejně tak, jako je ve skutečnosti budova vytvořena z podlaží, je i projekt v ARCHline.XP kreslen postupně po jednotlivých podlažích. Projekt v ARCHline.XP můžete začít také importem DWG (nebo jiného 2D) výkresu. Tyto výkresy nemají žádnou strukturu podlaží, rozdílné výškové úrovně jednotlivých podlaží jsou obvykle zobrazeny jako jednotlivé výkresy, rozmístěné vedle sebe. Pro vytvoření struktury podlaží založené na takovýchto výkresech zadejte příkaz Pohled / Podlaží a budova / Vytvořit CadLine

67 Novinky 67 strukturu podlaží. Vyberte prvky podlaží, klikněte na referenční bod (kotevní bod) a opakujte tento krok pro další podlaží, nakonec stiskněte Enter. Následující obrázek zobrazuje jak vytvořit strukturu podlaží z výkresu s třemi podlažími v šesti krocích: Jako referenční bod použijte vhodné místo (například roh komínu, nosný sloup atd.). Později můžete pozici těchto referenčních bodů vylepšit nebo změnit, výběrem jednoho z příkazů ovládací značky kotevního bodu. Jakmile máte vybrané prvky podlaží a nastavený referenční bod, vytvoří se nové podlaží a vybrané prvky budou přemístěny na toto podlaží. Prvky, které nepatří do žádného vytvořeného podlaží (jako razítka výkresů, rámečky, atd.) zůstávají na svém původním podlaží. Z tohoto důvodu bude předchozí příklad nakonec obsahovat čtyři podlaží. Jakmile však toto původní podlaží již nebudete potřebovat, můžete jej smazat. ARCHline.XP 2012

68 68 Novinky 7.2. Příkazy ovládacích značek Jakmile je vytvořena horizontální struktura podlaží, můžete ji ovládat pomocí příkazů ovládacích značek podlaží (ohraničení a kotvy) Ovládací značky Tyto příkazy jsou přístupné jestliže jsou zapnuty ovládací značky podlaží. Jestliže jsou vypnuté, můžete je zapnout kliknutím na ohraničení aktivního podlaží (plná čára) a výběrem příkazu Zapnout/Vypnout značky podlaží Aktivace podlaží Kliknutím uvnitř ohraničení neaktivního podlaží vytvořeného tečkovanou čarou, aktivujte toto podlaží Název podlaží Kliknutím na značce s názvem podlaží, můžete změnit název podlaží Výšková úroveň podlaží Kliknutím na značce s výškovou úrovní podlaží můžete změnit jeho hodnotu. Hodnoty, které mění pořadí podlaží, budou odmítnuty. Pro změnu pořadí CadLine

69 Novinky 69 podlaží použijte příkaz Přemístit aktivní podlaží ze seznamu příkazů neaktivního podlaží Příkazy aktivního podlaží Tyto příkazy zobrazíte, když kliknete na ohraničení aktivního podlaží Přemístit podlaží ve 2D Přemístěním aktivního podlaží můžete změnit umístění půdorysného plánu na výkrese. Tento příkaz přemístí celé aktivní podlaží včetně kotevního bodu; proto tento příkaz nemá žádný vliv na zobrazení ve 3D okně Zapnout/Vypnout značky podlaží Ovládací značky neaktivních podlaží můžete zapnout nebo vypnout. Pokud jsou značky neaktivních podlaží vypnuty, můžete je znovu zapnout kliknutím na ohraničení aktivního podlaží a výběrem příkazu Zapnout/Vypnout značky podlaží. Značky podlaží zapnuty Značky podlaží vypnuty ARCHline.XP 2012

70 70 Novinky Příkazy neaktivního podlaží Tyto příkazy zobrazíte, když kliknete na čárkovanou čáru ohraničení neaktivního podlaží. Pokud jsou značky neaktivních podlaží vypnuty, můžete je znovu zapnout kliknutím na ohraničení aktivního podlaží a výběrem příkazu Zapnout/Vypnout značky podlaží Přemístit / Kopírovat prvky z aktivního podlaží Vyberte prvky aktivního podlaží a stiskněte ENTER. Vybrané prvky se přemístí / zkopírují do neaktivního podlaží Přemístit aktivní podlaží nad / pod toto podlaží Pomocí tohoto příkazu můžete změnit uspořádání podlaží. Přemístí aktivní podlaží z jeho aktuální pozice a vloží jej nad/pod vybrané neaktivní podlaží Zapnout / Vypnout značky podlaží Ovládací značky neaktivních podlaží můžete zapnout nebo vypnout, viz příkazy aktivního podlaží Příkazy kotevního bodu Tyto příkazy zobrazíte, když kliknete na značku kotvy v aktivním podlaží. CadLine

71 Novinky Přemístit kotvu - globálně Přemístit kotvu globálně znamená, že pokud přemístíte kotevní bod, budou stejným způsobem také přemístěny i kotevní body v ostatních podlažích. Tento příkaz použijte pro vyhledání vhodného bodu pro vzájemné zarovnání všech podlaží (např. roh komínu). Vzájemná pozice kotevních bodů se nemění, proto tento příkaz nemá vliv na zobrazení ve 3D okně Přemístit kotvu - lokálně Přemístit kotvu lokálně znamená, že přemístíte kotevní bod pouze v jednom určitém podlaží. Tento příkaz použijte pro zarovnání vybraného podlaží k ostatním podlažím. Podlaží ve 3D okně jsou navzájem zarovnána podle kotevních bodů, proto přemístění kotevního bodu lokálně je ve 3D okně interpretováno jako přemístění všech prvků aktivního podlaží, zatímco kotevní bod zachovává svoji pozici. ARCHline.XP 2012

72 72 Novinky Zapnout / Vypnout značky podlaží Ovládací značky neaktivních podlaží můžete zapnout nebo vypnout, viz příkazy aktivního podlaží Související nastavení Můžete nastavit barvu ovládacích značek podlaží pomocí příkazu Soubor Preference Základní Nastavení značek Barva značky podlaží. 8. Všeobecná vylepšení 8.1. Instancing Instancing je způsob, jak ušetřit paměť a používat méně CPU při práci s mnoha kopiemi stejné geometrie. To snižuje nárok na zobrazení více kopií a zvyšuje výkon systému. ARCHline.XP řídí instancing automaticky, není zapotřebí jej nastavovat Obnova 2D výkresu ARCHline.XP přichází s novou architekturou, která podstatně zvyšuje rychlost grafiky jak ve 2D tak i ve a 3D. Rychlost zobrazení grafiky velkých projektů pro zoomování, přemístění a další obrazovkové operace se vysoce vylepšila a umožnila tak plynulé kreslení bez přerušení. CadLine

73 Novinky Výplň uzavřené lomené čáry nebo oblouku Na výkrese můžete vyplnit otevřenou nebo uzavřenou lomenou čáru, oblouk nebo elipsu barvou, barevným přechodem a materiálovou texturou. Pro výplň materiálovou texturou můžete vybrat jakýkoliv materiál z knihovny materiálů Kvalita zobrazení - Spojit plochy ve 3D Nová volba ve verzi 2012 rozšiřuje ovládání kvality zobrazení těles se stejným materiálem. Jestliže dva povrchy mají částečně nebo zcela shodné hrany, můžete je spojit pomocí volby "Spojit plochy" v dialogovém okně Soubor / Preference / Základní / 3D preference. ARCHline.XP 2012

74 74 Novinky Tento pohled je zobrazen s vypnutou volnou Spojit plochy. Tento pohled je zobrazen se zapnutou volnou Spojit plochy. CadLine

75 Novinky XREF rozšíření o ASC formát XREF skupina definuje v aktuálním projektu odkaz na externí soubor, použitím křížové reference. Vedle formátů AutoCAD DWG a DXF můžete nyní jako referenci načíst i jednotlivé ARCHline ASC výkresy Nové atributy hladiny Hladiny slouží pro organizaci kreslení. Často je třeba pro ovládání kreslení některé hladiny vypnout a zobrazit pouze některé, na kterých se bude pracovat.. Atributy hladin v ARCHline.XP jsou rozšířeny o dvě nové funkce Tisk Popis Nastavuje hladinu na tisknutelnou (Zapnuto) nebo netisknutelnou (Vypnuto) Zde můžete k hladině připojit popis speciální informace, které se vztahují k dané hladině. ARCHline.XP 2012

76 76 Novinky 8.7. Oříznutí obrázku Příkaz pro oříznutí obrázku vyžaduje zadání části obrázku, kterou si přejete zobrazit. Ostatní část bude odstraněna. Oříznutý obrázek zaujímá méně místa v paměti něž původní obrázek.. 1. Klikněte na rastrový obrázek a z lokální nabídky vyberte příkaz Oříznout. 2. Přemístěte hrany ohraničující obrázek, na část kterou si přejete zobrazit. 3. Stiskněte Enter pro ukončení příkazu Inteligentní umístění objektů Když umístíte objekt v blízkosti zdi, ARCHline.XP může automaticky natočit objekt tak, aby byl rovnoběžný se zdí. Pro zapnutí této funkce klikněte na příkaz Zeď, který naleznete v dodatkových příkazech při umístění objektů. CadLine

77 Novinky Snímek Obnovit Snímky mohou být aktualizovány jakmile jsou umístěny na cílový výkres,který zachovává jejich spojení s původním pohledem modelu. Použijte lokální nabídku Snímek, vybrat příkaz Obnovit a vyčkat chvíli na aktualizaci snímku Obnovit všechny Příkaz Obnovit všechny použijte pro aktualizaci všech snímku v aktuálním výkresu. Příkaz naleznete v lokální nabídce Snímek. Vyberte příkaz a vyčkejte na aktualizaci snímků. Pokud máte více velkých a podrobných snímků, může chvíli trvat než software dokončí aktualizaci všech snímků. Tento nástroj je velmi užitečný, když máte více snímků stejného modelu a po změnách budete chtít aktualizovat všechny snímky Modifikovat parametry pohledu Příkaz Modifikovat parametry pohledu otevírá dialogové okno Nastavení grafiky, kde můžete nastavit změny pro zobrazení snímku (např. typ zobrazení od pohledu s texturami materiálů až po drátěný model) Modifikovat rozlišení Každá snímek má rozlišení, které se měří v pixelech. Vzhledem k tomu, že snímek je rastrový obrázek, větší rozlišení znamená mnohem podrobnější zobrazení, ale také větší velikost v projektu. Pokud máte snímek, u kterého se vám zdá, že má poněkud hrubé zobrazení, můžete změnit jeho rozlišení na vyšší hodnotu, mějte ale prosím na paměti, že váš soubor projektu bude větší a snímek bude také potřebovat delší dobu pro aktualizaci. ARCHline.XP 2012

78 78 Novinky Vylepšení kreslení izolace obloukové zdi Šrafování izolace zdi sleduje zakřivení zdi Zeď Bez šrafování pod hranicí řezu Zeď je bez šrafování jestliže výšková úroveň plus výška zdi je pod hodnotou Výšky řezu, kterou můžete nastavit ve Správci atributů Nastavení výkresu Vylepšení kótovacího řetězce Nové dveře a okna ve zdi automaticky aktualizují související kóty. CadLine

79 Novinky Nové virtuální kóty dveří a oken Vybrané dveře a okna zobrazují novou virtuální kótu (šířku a výšku), která poskytuje možnost změnit šířku a výšku prostřednictvím virtuální kóty. ARCHline.XP 2012

80 80 Novinky 9. Průvodce tvorby dveří a oken ARCHline.XP poskytuje velmi podrobnou parametrickou knihovnou oken a dveří. Vedle těchto knihovních prvků ARCHline.XP nabízí vlastní návrhový nástroj, který vás provede při návrhu otvorových prvků podle vaší vlastní specifikace. Průvodce návrhu dveří a oken je navržen tak, aby poskytl jednoduché a snadno použitelné volby pro tvorbu nových pantových dveří a oken. Tyto nové prvky vytváříte pouze nastavením hlavních parametrů jako jsou úchytky, materiály (můžete použít i originální fotografii), profilované rámy a zárubně, profilované prahy, připojená další příslušenství a profilované rustikální prolisy. Nové uživatelské dveře a okna mohou být uloženy do příslušné knihovní kategorie a odtud použity později v jakémkoliv projektu. Dveře a okna je možné z knihovny v Návrhovém centru vložit do zdi pomocí funkce Drag&Drop, jak ve 2D, tak i ve 3D. Otvorové prvky jsou vytvořeny automaticky. Kliknutím na dveře nebo okno a výběrem příkazu "Atributy otvorového prvku" vyvoláte Průvodce tvorby dveří a oken, kde můžete upravit konstrukci a změnit aktuální otvorový prvek nebo vytvořit nový typ a uložit jej do knihovny. I když kreslení probíhá ve 2D, tak zdi, dveře, okna a ostatní objekty které obsahují výšková data současně generují 3D model. To umožní snadno vytvářet pohledy a řezy, takže si celý návrh můžete také prohlédnout v interaktivním 3D pohledovém okně. CadLine

81 Novinky 81 Dialogové okno Průvodce tvorby dveří a oken je rozděleno na tyto části: vlevo je ovládací lišta, uprostřed panel s atributy a napravo náhledové 3D okno. Ovládací lišta Atributy 3D náhled 9.1. Jak použít Průvodce tvorby dveří a oken Otevřete Průvodce tvorby dveří příkazem Příslušenství Nové dveře/nové okno ve skupině Modelování v paletě Pracovní nástroje a upravte atributy. Aby se změněná hodnota aktualizovala také v 3D náhledu musíte stisknout tlačítko Aktualizovat v horní části 3D náhledu. Jakmile dokončíte nastavení parametrů, můžete zapsat název dveří v levé straně řídícího panelu. Stisknutím tlačítka OK uložíte nové dveře do knihovny a zároveň je můžete ihned umístit na zeď 9.2. Ovládací lišta Na ovládacím liště se můžete pohybovat mezi stránkami pro nastavení atributů otvorového prvku. Některé atributy, jako jsou úchytky, příslušenství apod., lze zcela povolit nebo zakázat pomocí zaškrtávacího políčka před názvem panelu. ARCHline.XP 2012

82 82 Novinky 9.3. Panel atributů Schéma Na stránce Schéma můžete vybírat mezi dostupnými schématy otvorového prvku. Veškerá další nastavení v průvodci jsou závislá na tomto výběru. CadLine

83 Novinky Všeobecné atributy Na stránce Všeobecné atributy můžete nastavit hlavní rozměry otvorového prvku. Druh a počet parametrů závisí na zvoleném schématu. Horizontální a vertikální rozměry jsou seskupeny do dvou rozdílných skupin. V každé skupině je jeden natahovací parametr označený tlačítkem s červeným ukazatelem. Tento parametr je možné zadat, když kliknete na tlačítko bez ukazatele vedle hodnoty parametru. Jakmile je parametr označen tímto způsobem, pouze jeho hodnota bude sledovat změny, zatímco ostatní parametry zůstávají beze změny. Například, jestliže je levý panel označen jako natahovací, zmenší se když změníme celkovou šířku z 1.8m na 1.5m. Křídlo zůstává beze změny. ARCHline.XP 2012

84 84 Novinky Zobrazení Na stránce Zobrazení můžete nastavit některé možnosti související s 2D a 3D zobrazení otvorového prvku. Zobrazit práh ve 2D Pokud je povoleno, na půdorysném výkresu se zobrazí symbol prahu. (3D práh je možné nastavit samostatně na stránce Práh.) Práh ve 2D vypnut Práh ve 2D zapnut CadLine

85 Novinky 85 Profil rámu ve 2D symbolu jako obdélník Pokud je povoleno, je na půdorysném výkresu místo skutečného profilu rámu, vykreslen rám zárubně obdélníkem,. Profil rámu ve 2D symbolu jako obdélník vypnuto Profil rámu ve 2D symbolu jako obdélník zapnuto Symbol otevírání ve 2D Můžete si vybrat jeden z dostupných symbolů pro zobrazení směru otevírání dveří na půdorysném výkresu. Tvar symbolu závisí také na parametru Úhel otevírání ve 2D na stránce Panel. Oblouk Trojúhelník Bez Zobrazit označení otevírání ve 3D Pokud je povoleno, zobrazí se ve 3D oknech označení otevírání otvorových prvků. Zobrazení označení otevírání je vypnuto Zobrazení označení otevírání je zapnuto ARCHline.XP 2012

86 86 Novinky Rám Na stránce Rám můžete modifikovat jednotlivé části rámu otvorového prvku samostatně. V horní části můžete vybírat ze seznamu dostupných částí rámu. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybrané části rámu. Pro vybranou část rámu můžete zvolit materiál a profil a zadat jeho výšku a šířku. Tlačítka Kopírovat a Vložit slouží pro kopírování a vložení parametrů rámu. Například pro vytvoření horního rámu shodného s bočním rámem, nejprve vyberte boční rám, stiskněte tlačítko Kopírovat, následně vyberte horní rám a stiskněte tlačítko Vložit. CadLine

87 Novinky 87 Stisknutím tlačítek nebo se můžete přepnout mezi seznamem profilů a seznamem materiálů Práh Na této stránce můžete pro práh určit profil a materiál. Stisknutím tlačítek nebo se můžete přepnout mezi seznamem profilů a seznamem materiálů. Povolit práh Šířka profilu Zapnutím volby Povolit práh zobrazíte práh u dveří. Jakmile je tato volba povolena můžete změnit nastavení na stránce Práh. Jestliže je tato volba vypnutá nebude zobrazen práh u dveří a není možné měnit nastavení. Tato hodnota definuje šířku vybraného profilu prahu a má přednost před hodnotou z vlastního nastavení profilu. ARCHline.XP 2012

88 88 Novinky Výška profilu X/Y odstup Tato hodnota definuje výšku vybraného profilu prahu a má přednost před hodnotou z vlastního nastavení profilu. Hodnota odstupu mění horizontální a vertikální pozici prahu. Pro posun můžete použít jak kladnou, tak zápornou hodnotu. Dodatečná délka Dodatečná délka rozšiřuje původní délku prahu Panel Na stránce Panel můžete modifikovat jednotlivé panely otvorového prvku samostatně. V horní části můžete vybírat ze seznamu dostupných panelů. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybraného panelu. CadLine

89 Novinky 89 Tlačítka Kopírovat a Vložit slouží pro kopírování a vložení parametrů panelu. Například pro vytvoření pravého křídla shodného s levým křídlem, nejprve vyberte pravé křídlo, stiskněte tlačítko Kopírovat, následně vyberte levé křídlo a stiskněte tlačítko Vložit. Směr a označení otevírání Směr a označení otevírání zvoleného panelu můžete určit výběrem typu ze seznamu a nastavením směru dovnitř/ven a doprava/doleva. Pro zobrazení tohoto nastavení zapněte volbu Otevřít křídla ve 3D nebo Zobrazit označení otevírání ve 3D, které naleznete na stránce Zobrazení. Úhel otevření Zde můžete definovat úhel otevření křídla ve 3D a úhel otevření křídla na 2D symbolu. Pro zobrazení tohoto nastavení zapněte volbu Otevřít křídla ve 3D nebo Symbol otevírání ve 2D, které naleznete na stránce Zobrazení Geometrie Na stránce Geometrie naleznete podrobné nastavení geometrie panelu. ARCHline.XP 2012

90 90 Novinky Tloušťka Offset Hodnota tloušťky určuje tloušťku panelu, bez prolisů a úchytek. Volba offset nastavuje vzdálenost mezi panelem a rámem (je-li zapotřebí). Jestliže je hodnota rovna nule, panel přesně přiléhá k rámu, jestliže je hodnota rozdílná od nuly panel, je posunut vpřed nebo vzad, v závislosti na znaménku hodnoty. Odstup hran Volba Odstup hran slouží pro nastavení vzdálenosti mezi dveřním křídlem a zárubní. Jestliže je hodnota nastavena na nulu, jsou dveře dokonale zarovnány k referenční čáře odpovídajícího profilu zárubně. Jestliže je hodnota rozdílná od nuly, je křídlo dveří zmenšeno (kladné hodnoty) nebo zvětšeno (záporné hodnoty) na vybrané hraně. CadLine

91 Novinky Profil hrany Na stránce Profil hrany můžete upravit hrany vybraného panelu.. Na stránce Profil hrany můžete samostatně editovat různé panely otvorového prvku. V horní části můžete vybírat ze seznamu dostupných panelů. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybraného panelu. Jakmile je vybrán požadovaný panel můžete přizpůsobit hrany společně nebo zvlášť ARCHline.XP 2012

92 92 Novinky Zapnout Pokud si přejete přizpůsobit hranu panelu zadaným profilem zapněte tuto volbu Profil a materiály Stisknutím tlačítek nebo se můžete přepnout mezi seznamem profilů a seznamem materiálů Šířka profilu a Výška profilu Tyto hodnoty definují šířku a výšku vybraného profilu (velikost ve směru X a Y). Tyto hodnoty přepisují hodnoty z vlastního nastavení profilu. Po modifikaci hodnoty stiskněte tlačítko Aktualizovat pro převzetí změn X odstup a Y odstup Hodnoty ofsetu mění pozici profilu horizontálně a vertikálně. Směry X a Y jsou interpretovány v rovině profilu, viz související obrázek v dialogovém okně. Po modifikaci hodnoty stiskněte tlačítko Aktualizovat pro převzetí změn Zarovnání a odečtení profilu Zvolený profil můžete zarovnat na střed, k vnitřní nebo vnější hraně panelu nebo jej natáhnout na šířku panelu. Jestliže zapnete volbu Odečíst profil, vybraný profil bude odečten od panelu, jinak bude panel oříznut o šířku profilu a profil samotný se přidá k panelu. Možné kombinace naleznete v této tabulce: CadLine

93 Novinky 93 Přidat profil Odečíst profil Natáhnout profil podle šířky panelu Zarovnat manipulační bod profilu k vnitřní straně Zarovnat manipulační bod profilu na střed Zarovnat manipulační bod profilu k vnější straně Vložka Na stránce Vložka naleznete nastavení geometrie pro dekorační profily výplně křídel. V horní části můžete vybírat ze seznamu dostupných panelů. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybraného panelu. Jakmile je vybrán požadovaný panel můžete přidat a odstranit profily vložek. Všechna nastavení níže se týkají pouze vybraného profilu. ARCHline.XP 2012

94 94 Novinky Použít offset pro všechny 4 strany Pokud je povoleno, můžete definovat pozici a stranu vybraného profilu vložky nastavením vzdálenosti mezi panelem a vložkou, jinak je nutné definovat souřadnicí středu a velikost profilu. Vzdálenost od levé/pravé hrany a horní/spodní hrany Pokud je povolena volba Použít offset pro všechny 4 strany zde se nastavují vzdálenosti mezi panelem a vložkou. V případě složitých geometrií, je panel a profil vložky nahrazen ohraničením ve tvaru obdélníku a vzdálenost je počítána jako vzdálenost mezi těmito ohraničeními. Šířka/výška profilu a X /Y odstup Pokud je volba Použít offset pro všechny 4 strany vypnuta, můžete zde nastavit souřadnici středu a velikosti profilu. Tloušťka vložky Nastavení této hodnoty na nulu, má za následek prázdný otvor v panelu. CadLine

95 Novinky Profil a materiály Stisknutím tlačítek nebo se můžete přepnout mezi seznamem profilů a seznamem materiálů. První položka v seznamu profilů vlastní profil - Automatický profil, který je vytvořen posunutím hran profilu původního panelu s hodnotami odstupu pro všechny čtyři strany Profil hrany vložky Na stránce Profil hrany vložky můžete upravit hrany vybrané vložky.. ARCHline.XP 2012

96 96 Novinky V horní části můžete vybírat ze seznamu dostupných panelů. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybraného panelu. Jakmile je vybrán požadovaný panel můžete vybrat jeden z profilů vložky zadaných na stránce Vložka. Hrany vybraného profilu vložky můžete přizpůsobit hrany společně nebo zvlášť obrys a oddělovače Zapnout Pokud si přejete přizpůsobit hranu vložky zadaným profilem zapněte tuto volbu Profil a materiály Stisknutím tlačítek nebo se můžete přepnout mezi seznamem profilů a seznamem materiálů Šířka profilu a Výška profilu Tyto hodnoty definují šířku a výšku vybraného profilu (velikost ve směru X a Y). Tyto hodnoty přepisují hodnoty z vlastního nastavení profilu. Po modifikaci hodnoty stiskněte tlačítko Aktualizovat pro převzetí změn X odstup a Y odstup Hodnoty ofsetu mění pozici profilu horizontálně a vertikálně. Směry X a Y jsou interpretovány v rovině profilu, viz související obrázek v dialogovém okně. Po modifikaci hodnoty stiskněte tlačítko Aktualizovat pro převzetí změn Zarovnání a odečtení profilu Zvolený profil můžete zarovnat na střed, k vnitřní nebo vnější hraně panelu nebo jej natáhnout na šířku panelu. Jestliže zapnete volbu Odečíst profil, vybraný profil bude odečten od panelu, jinak bude panel oříznut o šířku profilu a profil samotný se přidá k panelu. Možné kombinace naleznete v této tabulce: CadLine

97 Novinky 97 Přidat profil Odečíst profil Natáhnout profil podle šířky panelu Zarovnat manipulační bod profilu k vnitřní straně Zarovnat manipulační bod profilu na střed Zarovnat manipulační bod profilu k vnější straně ARCHline.XP 2012

98 98 Novinky Vnitřní a vnější úchytka Na stránce Vnitřní úchytka naleznete nastavení geometrie pro úchytky, kliky a knobky. V horní části můžete vybírat ze seznamu dostupných panelů. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybraného panelu. Povolit úchytky Volba Povolit úchytky umožní připojit k zvolenému panelu úchytky, kliky a zámky. Zapněte tuto volbu pokud si přejete definovat úchytky, kliky a zámky. CadLine

99 Novinky 99 Typ úchytek Seznam Typ úchytky vám umožní vybrat úchytky a také zvolit jakýkoliv objekt, který je přístupný přes Návrhové centrum. Klikněte na roletovou nabídku pro vyvolání rozbalovacího seznamu a vyberte Standard, Kulatá, Koule nebo Uživatelské. Každá volba definuje rozdílný typ úchytky se zámkem. Pro výběr vlastního objektu, který bude použit jako úchytka, vyberte ze seznamu volbu Uživatelské a klikněte na tlačítko Procházet. Pokud tak učiníte, zobrazí se dialogové okno Atributy objektu, v kterém můžete použít tlačítko Výběr objektu pro vyhledaní nového objektu Rotace kolem os X/Y/Z Zvolenou kliku můžete otáčet změnou hodnot parametru Rotace kolem os X/Y/Z. Implicitně je nastaveno 0, 0, 0 a jednotka je stupeň. Zadejte požadovaný úhel rotace pro otočení kliky. Offset X/Y/Z odstup Hodnoty X/Y/Z odstup v parametrech úchytky vám umožní volný posun vybraných úchytek ve všech směrech. Levý spodní bod je počátek (0,0,0). Následující tři parametry jsou směry X, Y, a Z. Úchytka a zámek společně Jestliže je zvolen typ kliky Standard, Kulatá nebo Koule, volba Úchytka a zámek společně spojí úchytky a zámek do jednoho objektu. Pokud bude zvolen uživatelský typ úchytky volba Úchytka a zámek společně zobrazení kliky nezmění ARCHline.XP 2012

100 100 Novinky Příslušenství Na stránce Příslušenství můžete k otvorovým prvkům přidávat další objekty a nastavit jejich geometrii. V horní části můžete vybírat ze seznamu dostupných panelů. Obsah seznamu závisí na zvoleném schématu. Všechna nastavení níže se týkají pouze vybraného panelu. Seznam příslušenství Seznam příslušenství zobrazuje připojené objekty a umožní vám jeden z nich zvolit pro editaci. Jestliže není k otvorovému prvku připojeno žádné příslušenství není seznam zobrazen. Rotace kolem os X/Y/Z Vybraný objekt můžete otáčet změnou hodnot parametru Rotace kolem os X/Y/Z. Implicitně je nastaveno 0, 0, 0 a jednotka je stupeň. Zadejte požadovaný úhel rotace pro otočení objektu. CadLine

101 Novinky 101 X/Y/Z odstup Strana Hodnoty X/Y/Z odstup v parametrech příslušenství vám umožní volný posun vybraných objektů ve všech směrech. Levý spodní bod je počátek (0,0,0). Následující tři parametry jsou směry X, Y, a Z. Seznam Strana má dvě volby pro zadání strany umístění pro aktuální příslušenství. Objekt Vybrat objekt Umístění Tlačítko Vybrat objekt otevírá dialogové okno Atributy objektu. Zde můžete vyhledat objekt, který můžete nastavit jako příslušenství pro aktuální otvorový prvek. Polohovací rastr umístění vám pomůže nastavit polohu aktuálního příslušenství. Klikněte na požadovaný bod rastru pro nastavení polohy příslušenství podle tohoto bodu. Přidat objekt Pro přidání nového příslušenství použijte tlačítko Přidat objekt. Stisknutím tlačítka vyvoláte dialogové okno Atributy objektu, kde můžete vyhledat jakýkoliv objekt. Po výběru objektu se vrátíte opět na stránku Příslušenství, kde můžete nastavit jeho atributy. Název vybraného objektu bude zobrazen v horní části v seznamu příslušenství a bude očíslován. Smazat objekt Pro smazání vybraného objektu příslušenství použijte tlačítko Smazat objekt. Pozor však, tato operace je nevratná. Jestliže jste omylem odstranili objekt příslušenství, budete jej muset znovu vyhledat. ARCHline.XP 2012

102 102 Novinky Data Název Zadejte název dveří. Výrobce Zadejte název výrobce dveří. Výrobní kód Zadejte výrobní kód dveří. Popis Zadejte nebo vložte doplňkový popis navrhnutých dveří. U hodnota Zadejte hodnotu součinitele prostupu tepla navrhnutých dveří. CadLine

103 Novinky D Náhled Nap pravé straně dialogového okna Průvodce dveří a oken je umístěn panel s 3D náhledem. Použijte tento panel a jeho ovládací prvky pro vyzkoušení změn v průběhu návrhu v průvodci. Aktualizovat V horní části náhledového panelu naleznete tlačítko Aktualizovat. Toto tlačítko můžete použít pro obnovení obsahu 3D náhledu po změně některých hodnot v průvodci. Jakmile stisknete tlačítko Aktualizovat software zaktualizuje náhled použitím právě nastavených hodnot. Mód zobrazení 3D pohled Tlačítko pro nastavení módu zobrazení může být použito pro přepínání zobrazení mezi drátěným modelem, bez neviditelných hran a modelem s materiálovými texturami. Kliknutím na tlačítko se přepnete na další mód. Jakmile se přepnete na poslední mód, klikněte znovu, abyste opět získali první zobrazovací mód. Na pomalejších počítačích toto tlačítko také můžete použít pro vypnutí 3D náhledu, nastavením stavu X. Plocha s 3D pohledem je největší část panelu 3D náhled v dialogovém okně Průvodce tvorby dveří a oken. Přemístěte kurzor myši na obrázek, stiskněte levé tlačítko myši a ponechte jej stlačené. Budete-li pohybovat myší, 3D pohled se bude otáčet. Pro přiblížení/oddálení pohledu můžete použít přetáčení skrolovacího kolečko. Pro přemístění obsahu pohledového okna, podržíte skrolovací tlačítko stlačené a pohybujte myší. ARCHline.XP 2012

104 104 Novinky 10. Vylepšení nástroje střecha Víceúrovňové střešní konstrukce Přidáním vícenásobného rastru pro stejný konstrukční prvek, umožní ARCHline.XP uživateli vytvářet složité a přitom konstrukčně správné střechy včetně detailů. Tímto způsobem se stává velmi jednoduché vyřešit jednu střechu s hlavními krokvemi a rastrem pro kontralatě Střešní tašky Nová funkce Střešní tašky vám umožní generovat skutečnou střešní krytinu a nastavovat pokládku pro vaše střechy v ARCHline.XP. CadLine

105 Novinky Výškový referenční bod Výška střechy může být definována novým konstrukčním bodem. Průsečík vnější plochy zdi s vnější plochou střechy -> bod G. Tato výška se týká většiny evropských stavebních zákonů. 11. Obklady a dlažby Vylepšený příkaz obkladů a dlažeb umožní pokládku na jakékoliv ploše. V předchozích verzích mohly být obklady a dlažby použity pouze na povrchy zdí a desek. Výkazy obkladů a dlažeb se zobrazí jako list MS-Excel. Nové příkazy obkladů a dlažeb: Pokládka na jakékoliv 3D ploše Aktivujte 3D okno a klikněte na ploše. Vybraná plocha se zobrazí červenou barvou. Klikněte na zelné ikoně lokální nabídky. Ze seznamu vyberte příkaz Pokládka Pokládka celé plochy. Zobrazí se dialogové okno Parametry jednotlivé skladby. Zde vyberte materiál obkladu a zapněte volbu Celá plocha. ARCHline.XP 2012

106 106 Novinky CadLine

107 Novinky 107 Umístěte referenční bod kurzoru na referenční bod pokládky na zvolené ploše. Nyní můžete zadat graficky úhel rotace pokládky nebo stiskněte ENTER pro její umístění horizontálně. ARCHline.XP 2012

108 108 Novinky Obdržíte pokládku celé plochy jako na tomto příkladu: Výkazy obkladů a dlažeb Výkazy obkladů a dlažeb se zobrazí jako list MS-Excel a zobrazí množství obkladů a dlažeb potřebné v projektu. Je vykazován počet celých obkladů, částečně použitých a také fragmenty. CadLine

109 Novinky Kopírování obkladů mezi plochami Můžete zkopírovat existující obklady na jiný povrch. Tato funkce zrychlí vytvoření pokládky v místnostech, kde obklady mají stejné schéma i na ostatních zdech (např. v koupelně). Aktivujte 3D okno a klikněte na ploše. Vybraná plocha se zobrazí červenou barvou. Klikněte na zelné ikoně lokální nabídky. Ze seznamu vyberte příkaz Pokládka Pokládka Kopírovat pokládku. Vyberte povrch, na který si přejete zkopírovat obklady. Obdržíte pokládku jako na tomto příkladu: ARCHline.XP 2012
