1 ARCHline.XP Interior Windows Návrh interiéru Výukový materiál pro osvojení základů verze

2 Informace uvedená v tomto dokumentu podléhá změně bez předchozího upozornění a nepředstavuje závazek ze strany CadLine Kft.. Software, které obsahuje informace obsažené v jakýchkoliv databázích, popsané v tomto dokumentu, podléhá licenční smlouvě nebo neuvedené dohodě. Software může být použito nebo kopírováno pouze v souladu s podmínkami dohody. Je protizákonné kopírovat software na jakékoliv médium s výjimkou výslovně povolených v licenční smlouvě nebo neuvedené dohodě. Uživatel licence (odběratel) si smí vytvořit jednu kopii software pro účely vytvoření záložní kopie. Žádná část tohoto manuálu nesmí být reprodukována, přenášena, přepisována nebo překládána do jakéhokoliv jazyka v jakékoliv formě nebo jakýmkoliv způsobem, bez výslovného písemného souhlasu CadLine kft. První vydání CadLine kft. Všechna práva vyhrazena. V žádném případě nebude firma CadLine kft. odpovědná za zvláštní, nepřímé nebo následné škody vzniklé v souvislosti nebo vyplývající z použití toho dokumentu nebo softwarového vybavení zde popsaného. Microsoft, MS a MS-DOS jsou registrované obchodní známky a Windows je obchodní známka Microsoft Corporation. ARCHline.XP je obchodní známka CadLine Kft. Tato příručka byla vytvořena pomocí Microsoft Word a ARCHline.XP Firma CadLine Kft. je výrobcem software ARCHline.XP. Překlad a jazyková úprava ArchiSoft - Stavební software Září 2010 CadLine

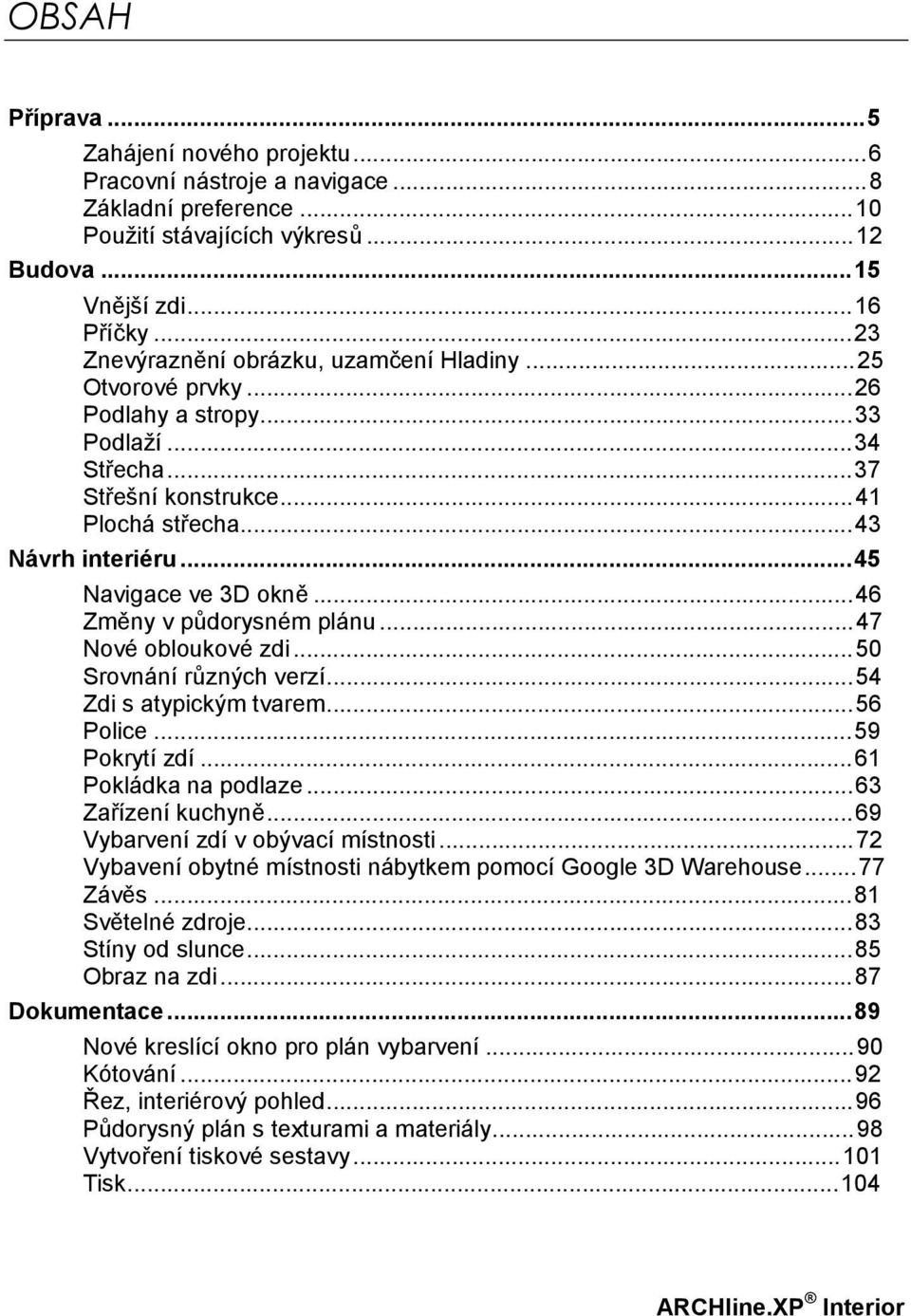

3 OBSAH Příprava...5 Zahájení nového projektu...6 Pracovní nástroje a navigace...8 Základní preference...10 Použití stávajících výkresů...12 Budova...15 Vnější zdi...16 Příčky...23 Znevýraznění obrázku, uzamčení Hladiny...25 Otvorové prvky...26 Podlahy a stropy...33 Podlaží...34 Střecha...37 Střešní konstrukce...41 Plochá střecha...43 Návrh interiéru...45 Navigace ve 3D okně...46 Změny v půdorysném plánu...47 Nové obloukové zdi...50 Srovnání různých verzí...54 Zdi s atypickým tvarem...56 Police...59 Pokrytí zdí...61 Pokládka na podlaze...63 Zařízení kuchyně...69 Vybarvení zdí v obývací místnosti...72 Vybavení obytné místnosti nábytkem pomocí Google 3D Warehouse...77 Závěs...81 Světelné zdroje...83 Stíny od slunce...85 Obraz na zdi...87 Dokumentace...89 Nové kreslící okno pro plán vybarvení...90 Kótování...92 Řez, interiérový pohled...96 Půdorysný plán s texturami a materiály...98 Vytvoření tiskové sestavy Tisk...104

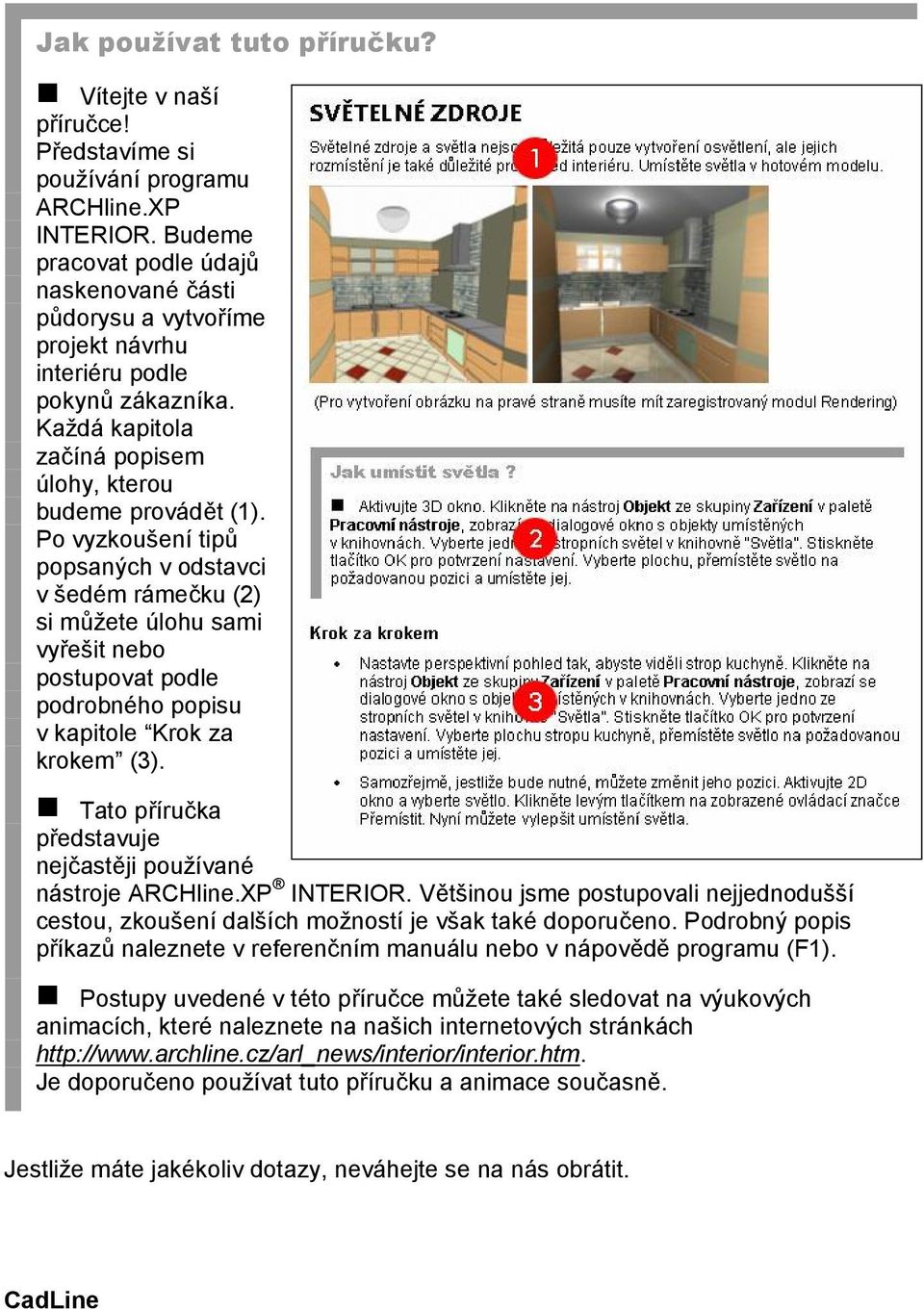

4 Jak používat tuto příručku? Vítejte v naší příručce! Představíme si používání programu ARCHline.XP INTERIOR. Budeme pracovat podle údajů naskenované části půdorysu a vytvoříme projekt návrhu interiéru podle pokynů zákazníka. Každá kapitola začíná popisem úlohy, kterou budeme provádět (1). Po vyzkoušení tipů popsaných v odstavci v šedém rámečku (2) si můžete úlohu sami vyřešit nebo postupovat podle podrobného popisu v kapitole Krok za krokem (3). Tato příručka představuje nejčastěji používané nástroje ARCHline.XP INTERIOR. Většinou jsme postupovali nejjednodušší cestou, zkoušení dalších možností je však také doporučeno. Podrobný popis příkazů naleznete v referenčním manuálu nebo v nápovědě programu (F1). Postupy uvedené v této příručce můžete také sledovat na výukových animacích, které naleznete na našich internetových stránkách Je doporučeno používat tuto příručku a animace současně. Jestliže máte jakékoliv dotazy, neváhejte se na nás obrátit. CadLine

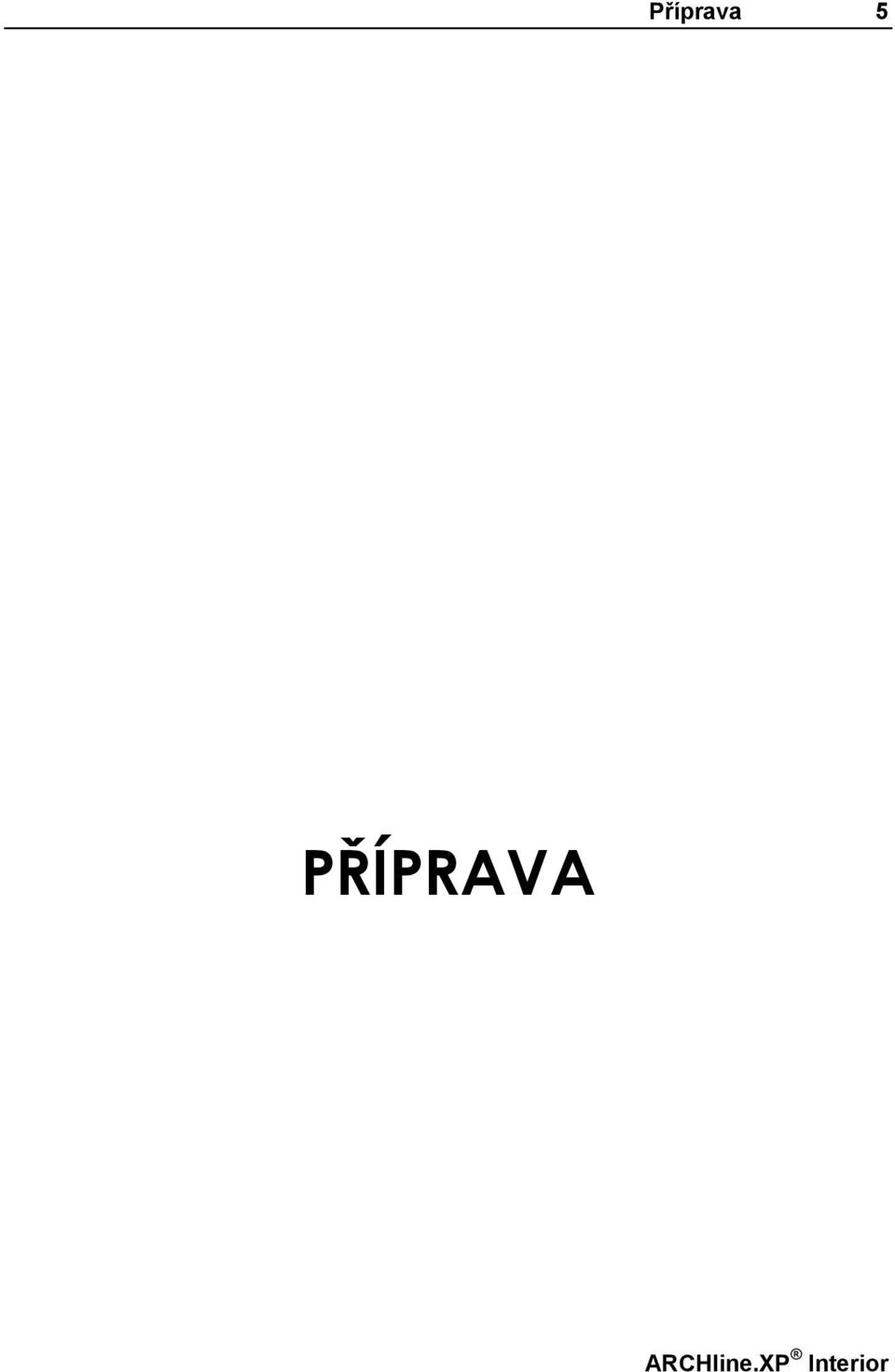

5 Příprava 5 PŘÍPRAVA

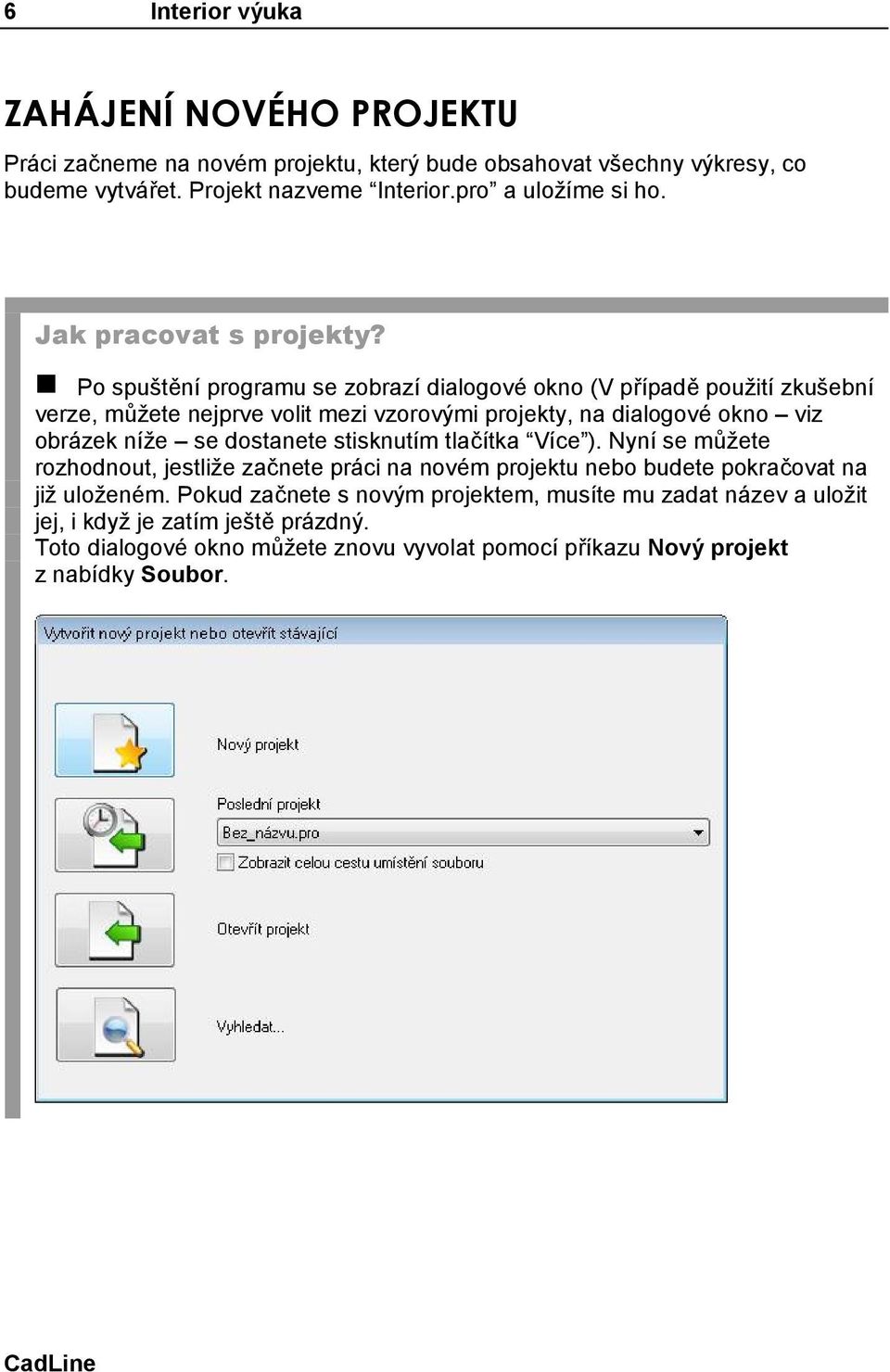

6 6 Interior výuka ZAHÁJENÍ NOVÉHO PROJEKTU Práci začneme na novém projektu, který bude obsahovat všechny výkresy, co budeme vytvářet. Projekt nazveme Interior.pro a uložíme si ho. Jak pracovat s projekty? Po spuštění programu se zobrazí dialogové okno (V případě použití zkušební verze, můžete nejprve volit mezi vzorovými projekty, na dialogové okno viz obrázek níže se dostanete stisknutím tlačítka Více ). Nyní se můžete rozhodnout, jestliže začnete práci na novém projektu nebo budete pokračovat na již uloženém. Pokud začnete s novým projektem, musíte mu zadat název a uložit jej, i když je zatím ještě prázdný. Toto dialogové okno můžete znovu vyvolat pomocí příkazu Nový projekt z nabídky Soubor. CadLine

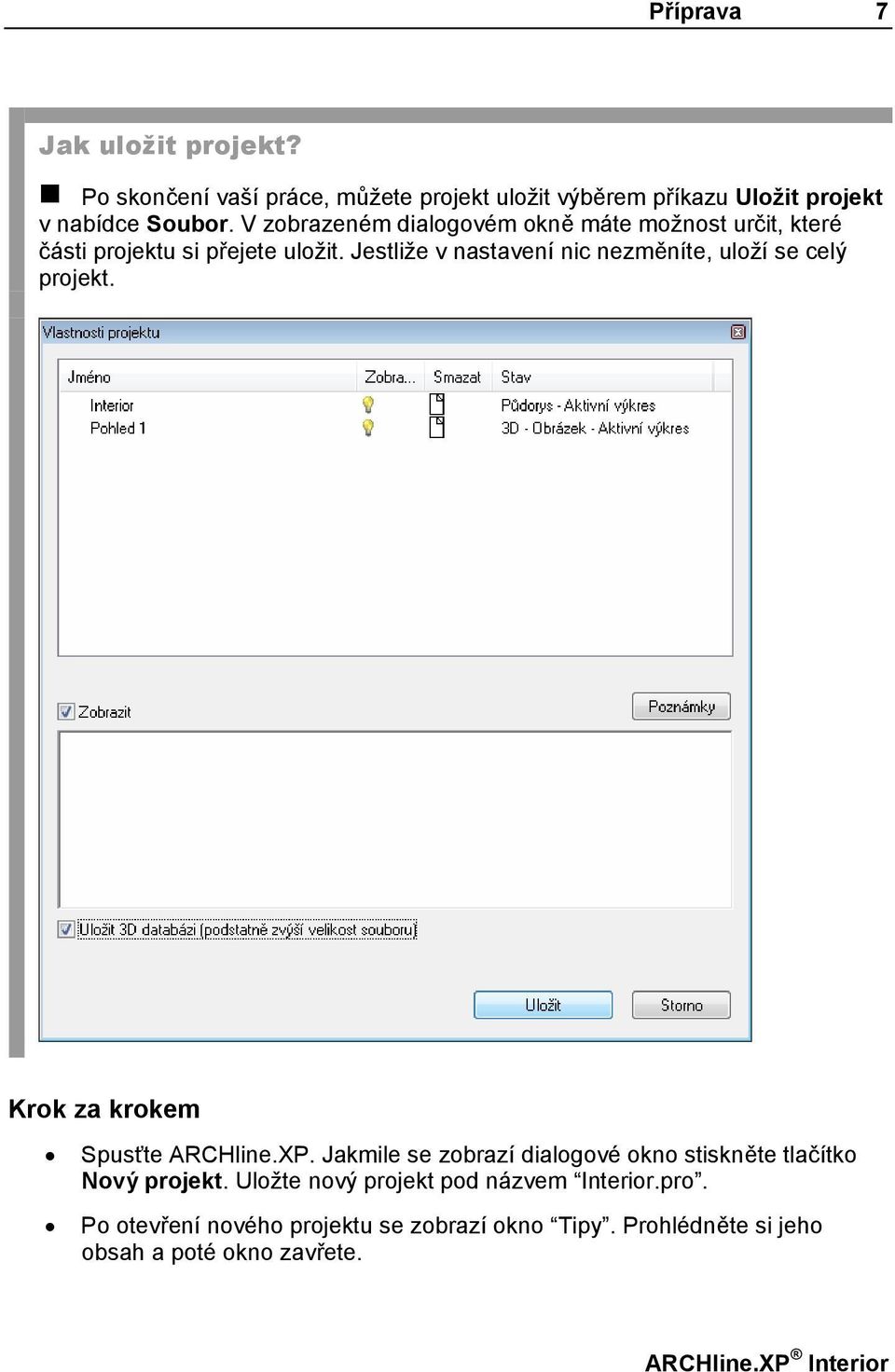

7 Příprava 7 Jak uložit projekt? Po skončení vaší práce, můžete projekt uložit výběrem příkazu Uložit projekt v nabídce Soubor. V zobrazeném dialogovém okně máte možnost určit, které části projektu si přejete uložit. Jestliže v nastavení nic nezměníte, uloží se celý projekt. Krok za krokem Spusťte ARCHline.XP. Jakmile se zobrazí dialogové okno stiskněte tlačítko Nový projekt. Uložte nový projekt pod názvem Interior.pro. Po otevření nového projektu se zobrazí okno Tipy. Prohlédněte si jeho obsah a poté okno zavřete.

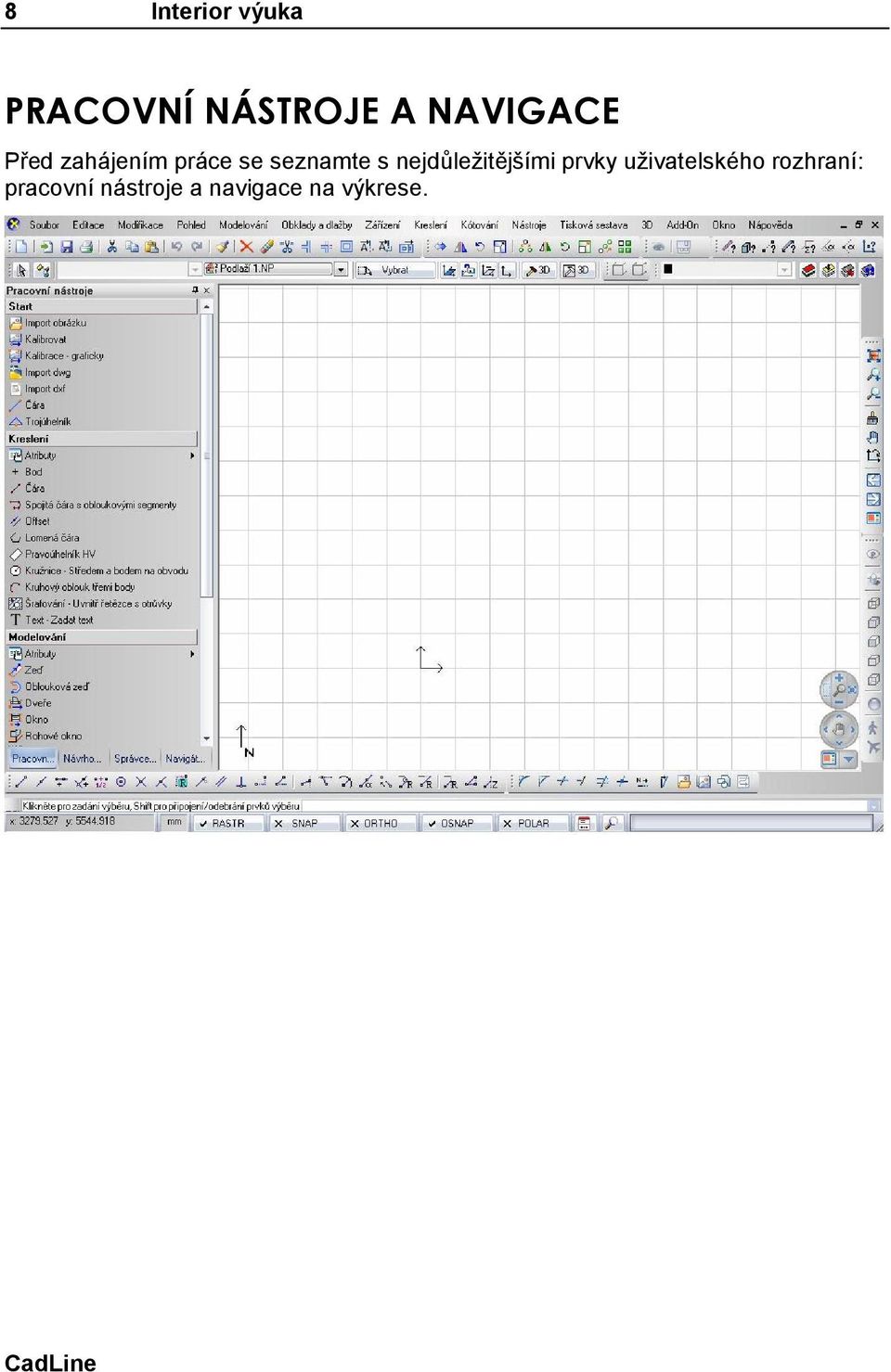

8 8 Interior výuka PRACOVNÍ NÁSTROJE A NAVIGACE Před zahájením práce se seznamte s nejdůležitějšími prvky uživatelského rozhraní: pracovní nástroje a navigace na výkrese. CadLine

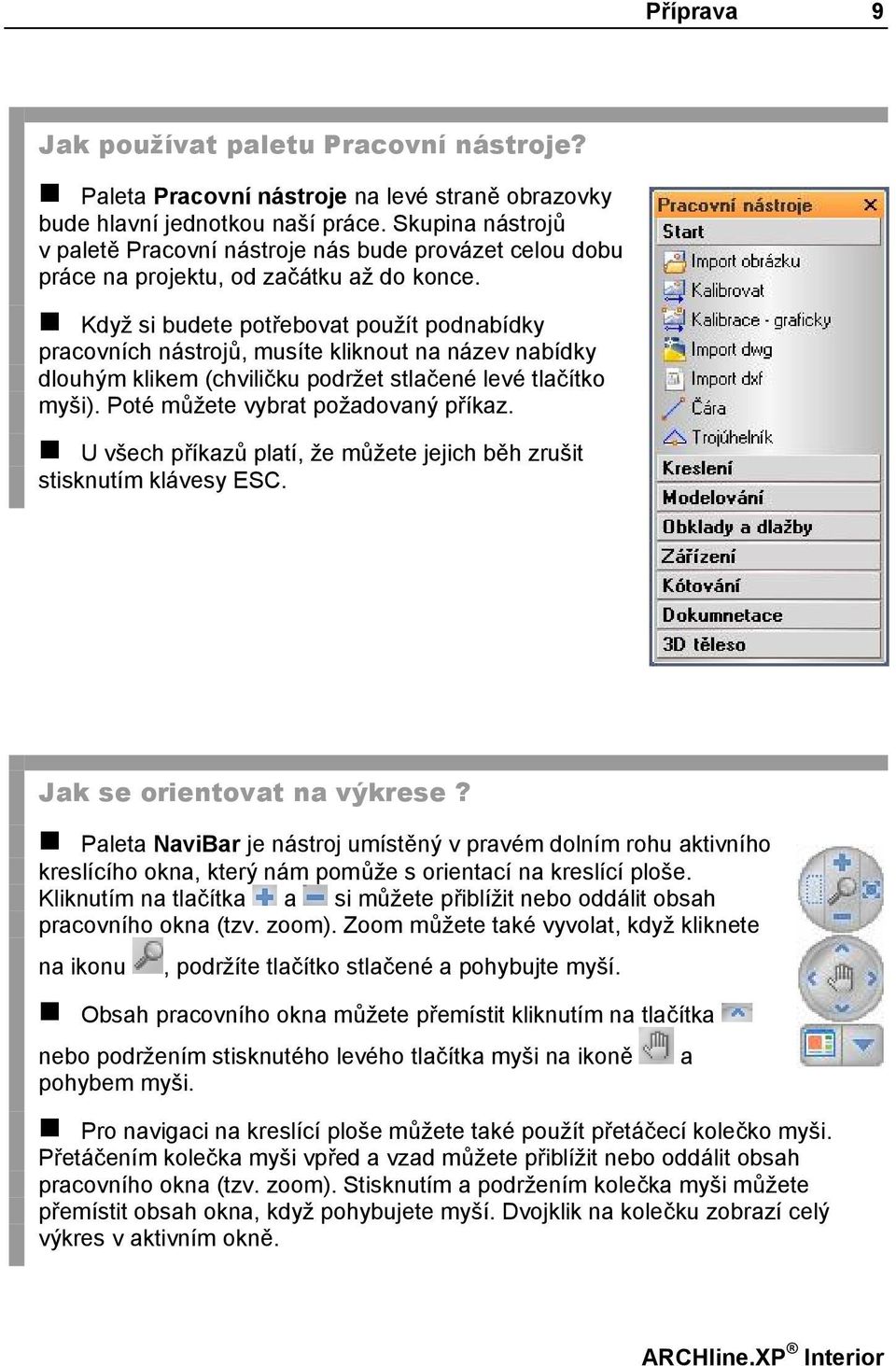

9 Příprava 9 Jak používat paletu Pracovní nástroje? Paleta Pracovní nástroje na levé straně obrazovky bude hlavní jednotkou naší práce. Skupina nástrojů v paletě Pracovní nástroje nás bude provázet celou dobu práce na projektu, od začátku až do konce. Když si budete potřebovat použít podnabídky pracovních nástrojů, musíte kliknout na název nabídky dlouhým klikem (chviličku podržet stlačené levé tlačítko myši). Poté můžete vybrat požadovaný příkaz. U všech příkazů platí, že můžete jejich běh zrušit stisknutím klávesy ESC. Jak se orientovat na výkrese? Paleta NaviBar je nástroj umístěný v pravém dolním rohu aktivního kreslícího okna, který nám pomůže s orientací na kreslící ploše. Kliknutím na tlačítka a si můžete přiblížit nebo oddálit obsah pracovního okna (tzv. zoom). Zoom můžete také vyvolat, když kliknete na ikonu, podržíte tlačítko stlačené a pohybujte myší. Obsah pracovního okna můžete přemístit kliknutím na tlačítka nebo podržením stisknutého levého tlačítka myši na ikoně pohybem myši. Pro navigaci na kreslící ploše můžete také použít přetáčecí kolečko myši. Přetáčením kolečka myši vpřed a vzad můžete přiblížit nebo oddálit obsah pracovního okna (tzv. zoom). Stisknutím a podržením kolečka myši můžete přemístit obsah okna, když pohybujete myší. Dvojklik na kolečku zobrazí celý výkres v aktivním okně. a

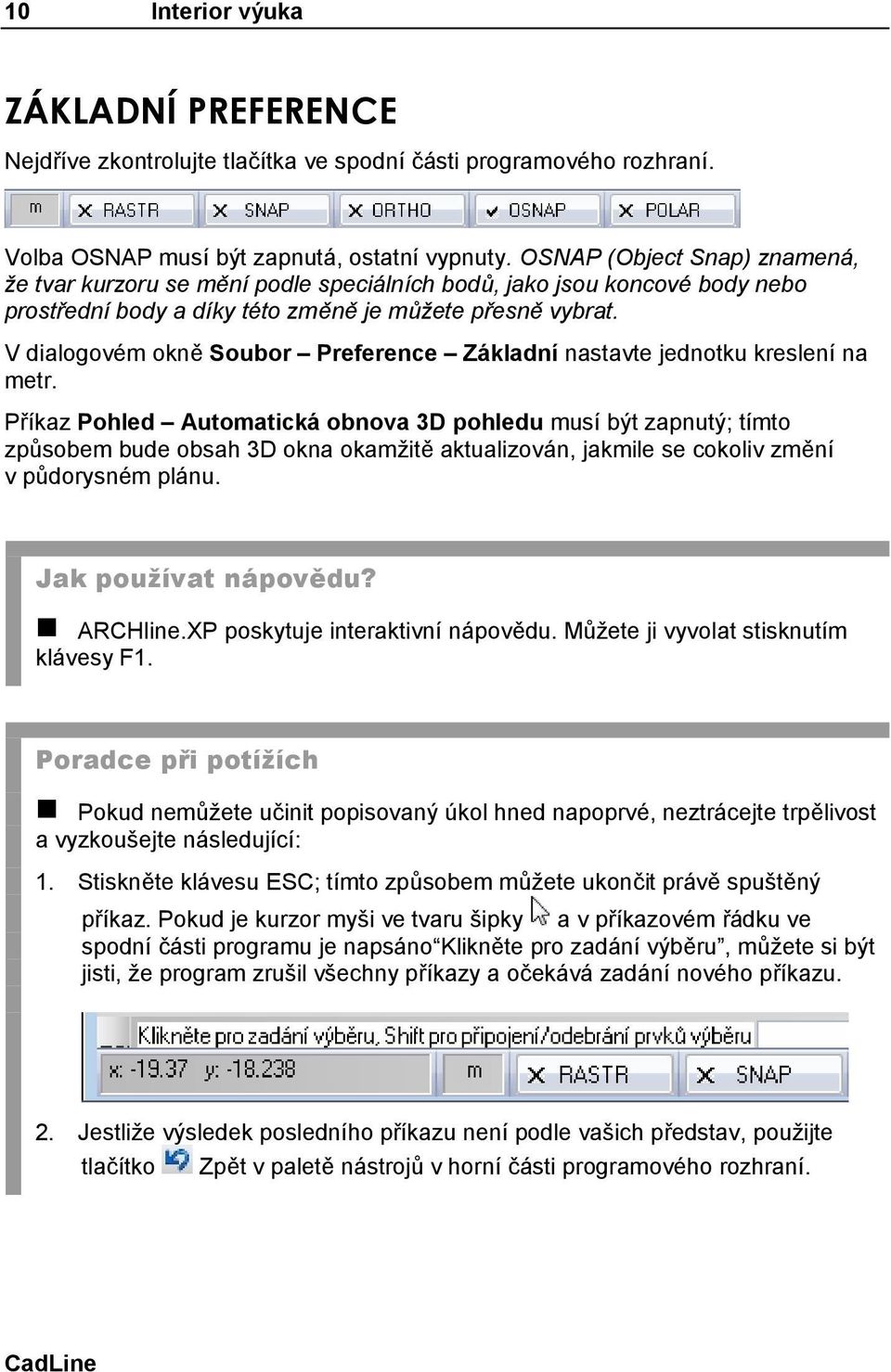

10 10 Interior výuka ZÁKLADNÍ PREFERENCE Nejdříve zkontrolujte tlačítka ve spodní části programového rozhraní. Volba OSNAP musí být zapnutá, ostatní vypnuty. OSNAP (Object Snap) znamená, že tvar kurzoru se mění podle speciálních bodů, jako jsou koncové body nebo prostřední body a díky této změně je můžete přesně vybrat. V dialogovém okně Soubor Preference Základní nastavte jednotku kreslení na metr. Příkaz Pohled Automatická obnova 3D pohledu musí být zapnutý; tímto způsobem bude obsah 3D okna okamžitě aktualizován, jakmile se cokoliv změní v půdorysném plánu. Jak používat nápovědu? ARCHline.XP poskytuje interaktivní nápovědu. Můžete ji vyvolat stisknutím klávesy F1. Poradce při potížích Pokud nemůžete učinit popisovaný úkol hned napoprvé, neztrácejte trpělivost a vyzkoušejte následující: 1. Stiskněte klávesu ESC; tímto způsobem můžete ukončit právě spuštěný příkaz. Pokud je kurzor myši ve tvaru šipky a v příkazovém řádku ve spodní části programu je napsáno Klikněte pro zadání výběru, můžete si být jisti, že program zrušil všechny příkazy a očekává zadání nového příkazu. 2. Jestliže výsledek posledního příkazu není podle vašich představ, použijte tlačítko Zpět v paletě nástrojů v horní části programového rozhraní. CadLine

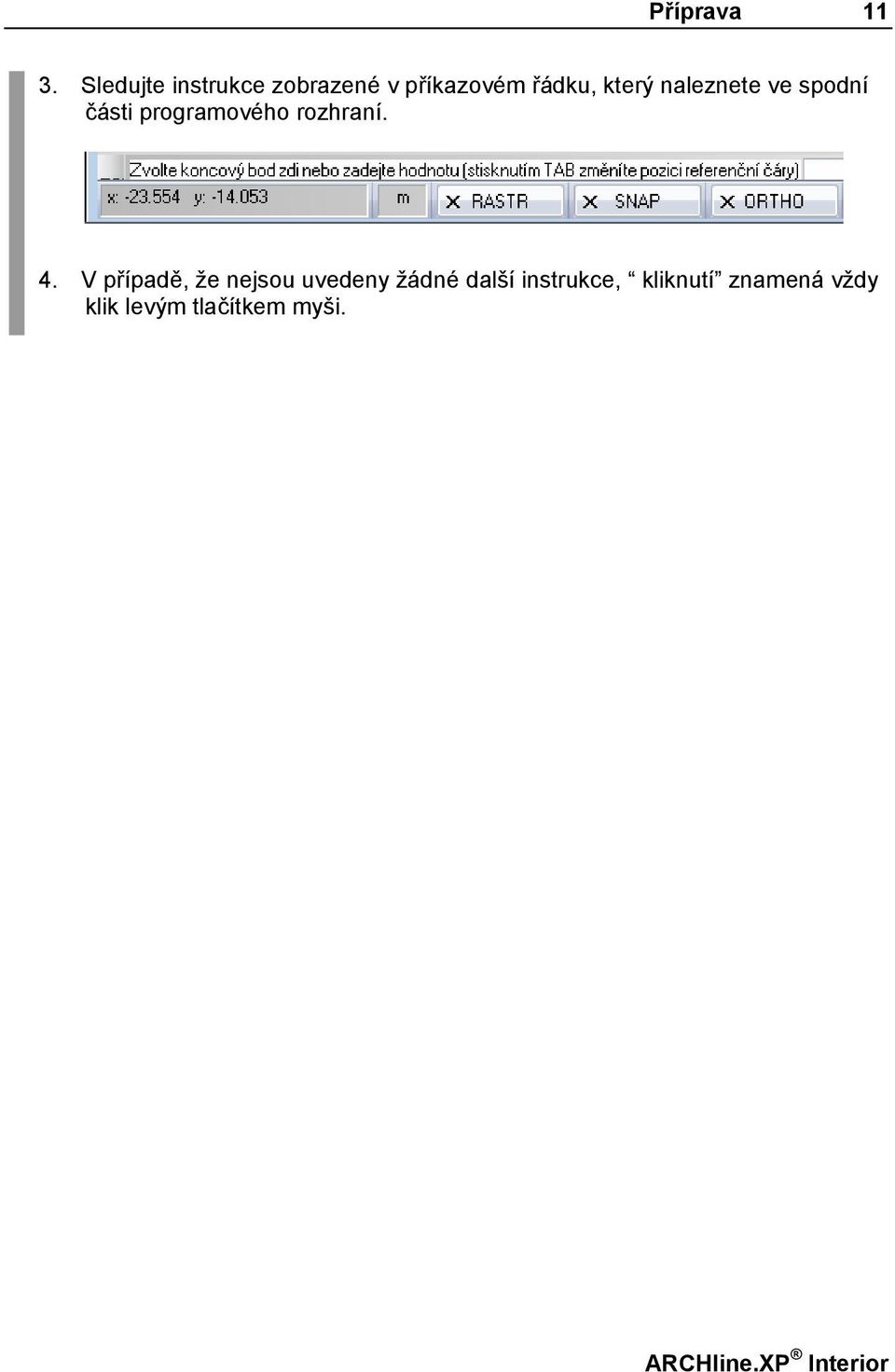

11 Příprava Sledujte instrukce zobrazené v příkazovém řádku, který naleznete ve spodní části programového rozhraní. 4. V případě, že nejsou uvedeny žádné další instrukce, kliknutí znamená vždy klik levým tlačítkem myši.

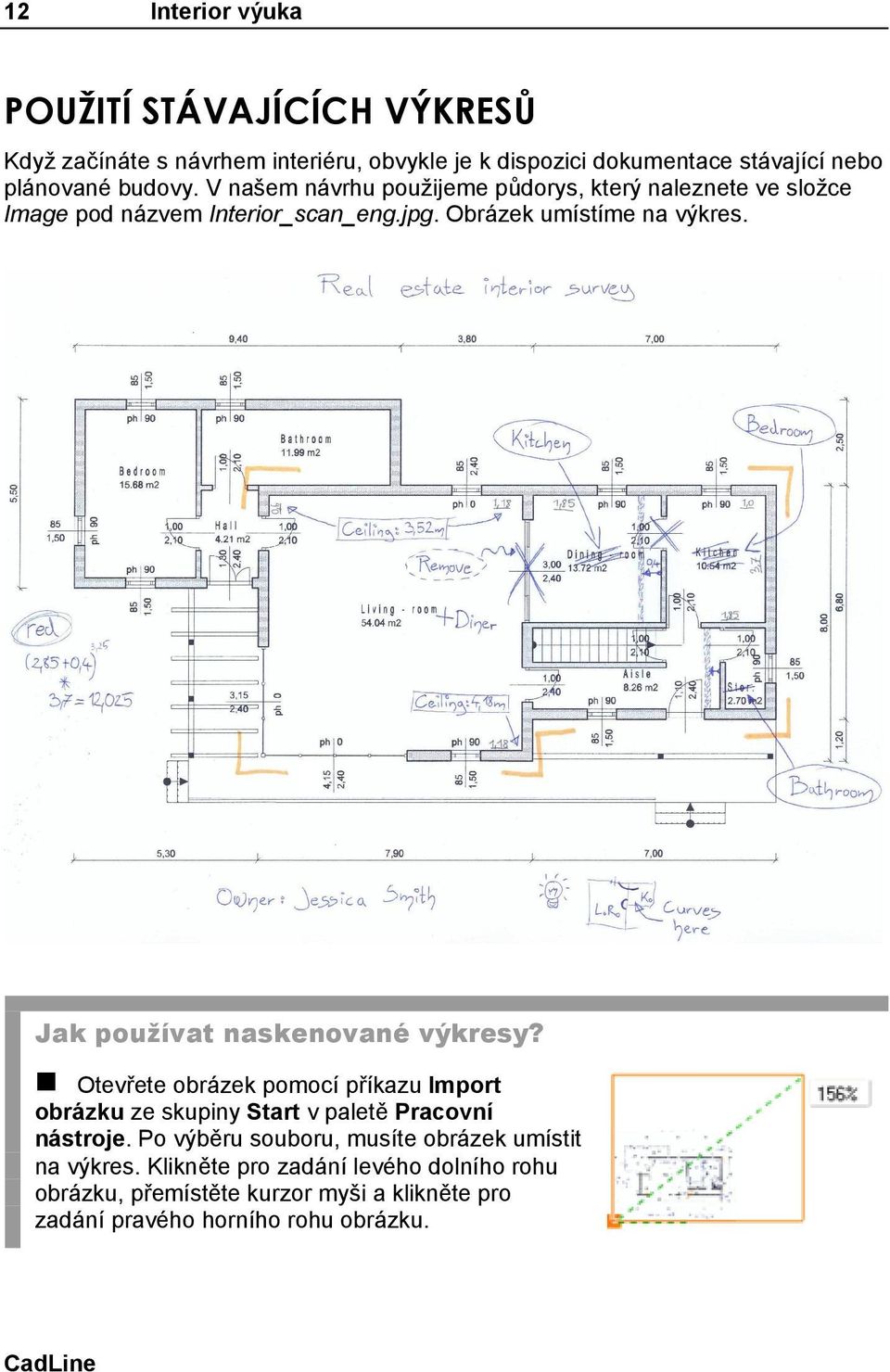

12 12 Interior výuka POUŽITÍ STÁVAJÍCÍCH VÝKRESŮ Když začínáte s návrhem interiéru, obvykle je k dispozici dokumentace stávající nebo plánované budovy. V našem návrhu použijeme půdorys, který naleznete ve složce Image pod názvem Interior_scan_eng.jpg. Obrázek umístíme na výkres. Jak používat naskenované výkresy? Otevřete obrázek pomocí příkazu Import obrázku ze skupiny Start v paletě Pracovní nástroje. Po výběru souboru, musíte obrázek umístit na výkres. Klikněte pro zadání levého dolního rohu obrázku, přemístěte kurzor myši a klikněte pro zadání pravého horního rohu obrázku. CadLine

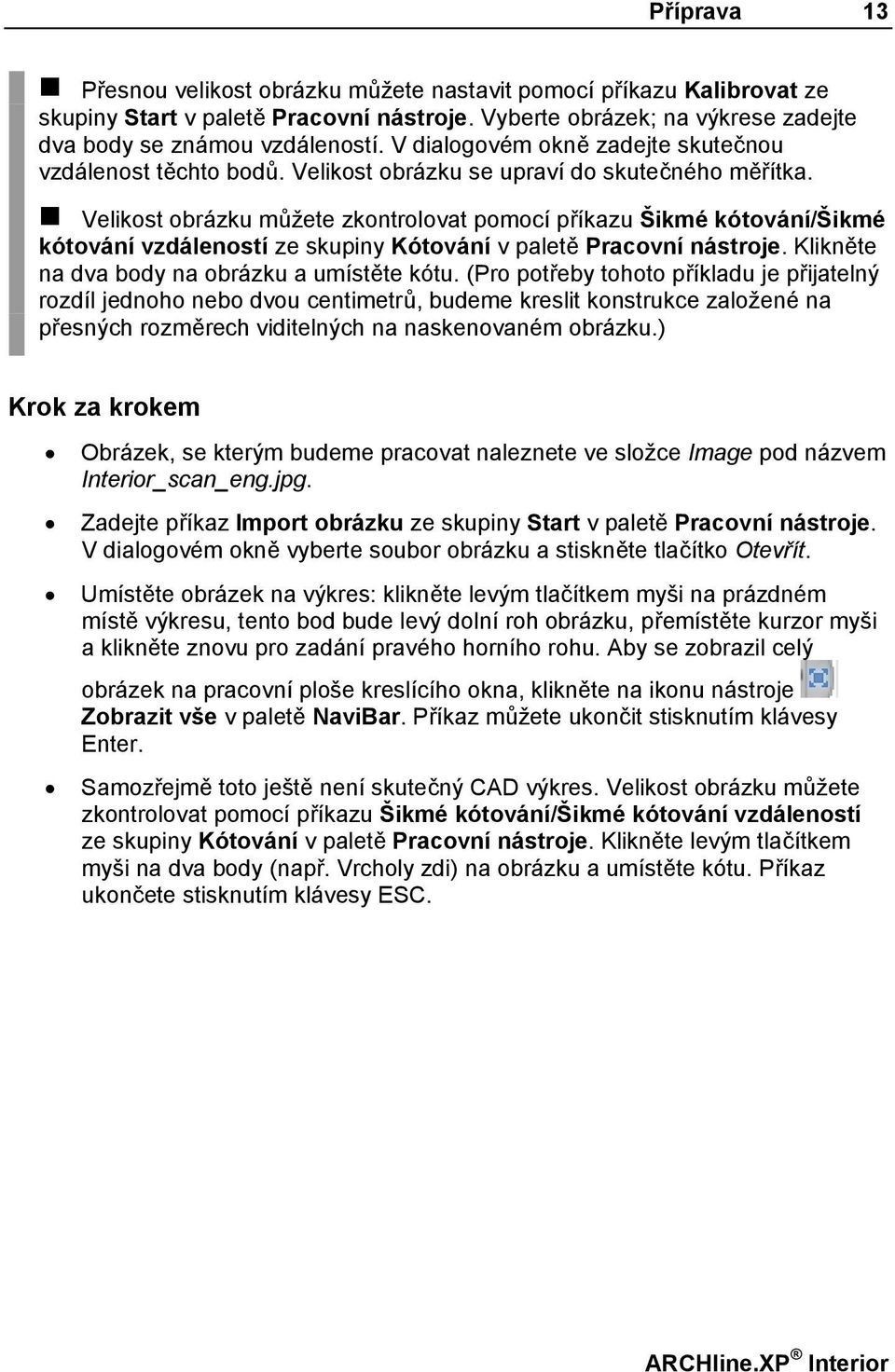

13 Příprava 13 Přesnou velikost obrázku můžete nastavit pomocí příkazu Kalibrovat ze skupiny Start v paletě Pracovní nástroje. Vyberte obrázek; na výkrese zadejte dva body se známou vzdáleností. V dialogovém okně zadejte skutečnou vzdálenost těchto bodů. Velikost obrázku se upraví do skutečného měřítka. Velikost obrázku můžete zkontrolovat pomocí příkazu Šikmé kótování/šikmé kótování vzdáleností ze skupiny Kótování v paletě Pracovní nástroje. Klikněte na dva body na obrázku a umístěte kótu. (Pro potřeby tohoto příkladu je přijatelný rozdíl jednoho nebo dvou centimetrů, budeme kreslit konstrukce založené na přesných rozměrech viditelných na naskenovaném obrázku.) Krok za krokem Obrázek, se kterým budeme pracovat naleznete ve složce Image pod názvem Interior_scan_eng.jpg. Zadejte příkaz Import obrázku ze skupiny Start v paletě Pracovní nástroje. V dialogovém okně vyberte soubor obrázku a stiskněte tlačítko Otevřít. Umístěte obrázek na výkres: klikněte levým tlačítkem myši na prázdném místě výkresu, tento bod bude levý dolní roh obrázku, přemístěte kurzor myši a klikněte znovu pro zadání pravého horního rohu. Aby se zobrazil celý obrázek na pracovní ploše kreslícího okna, klikněte na ikonu nástroje Zobrazit vše v paletě NaviBar. Příkaz můžete ukončit stisknutím klávesy Enter. Samozřejmě toto ještě není skutečný CAD výkres. Velikost obrázku můžete zkontrolovat pomocí příkazu Šikmé kótování/šikmé kótování vzdáleností ze skupiny Kótování v paletě Pracovní nástroje. Klikněte levým tlačítkem myši na dva body (např. Vrcholy zdi) na obrázku a umístěte kótu. Příkaz ukončete stisknutím klávesy ESC.

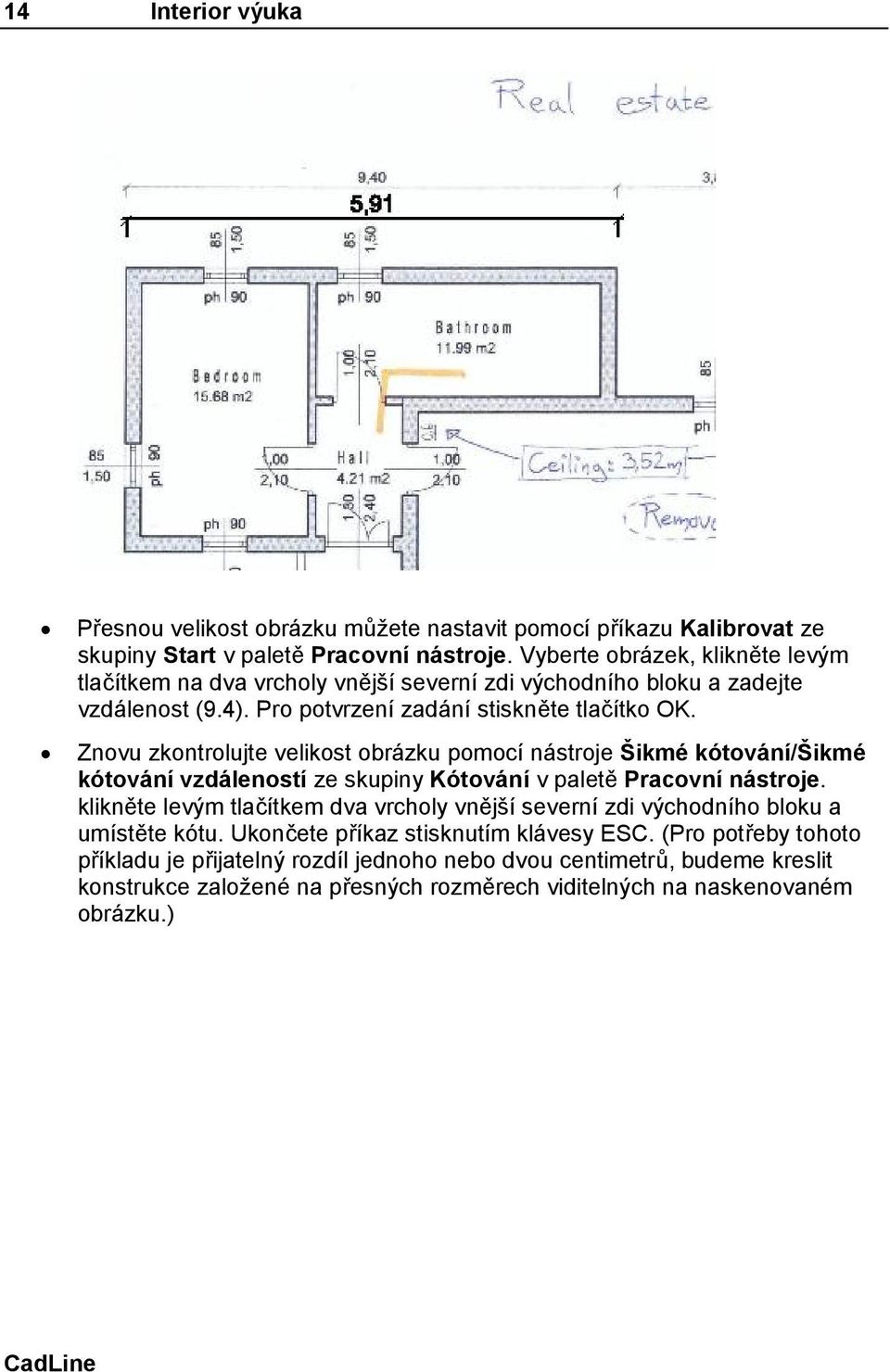

14 14 Interior výuka Přesnou velikost obrázku můžete nastavit pomocí příkazu Kalibrovat ze skupiny Start v paletě Pracovní nástroje. Vyberte obrázek, klikněte levým tlačítkem na dva vrcholy vnější severní zdi východního bloku a zadejte vzdálenost (9.4). Pro potvrzení zadání stiskněte tlačítko OK. Znovu zkontrolujte velikost obrázku pomocí nástroje Šikmé kótování/šikmé kótování vzdáleností ze skupiny Kótování v paletě Pracovní nástroje. klikněte levým tlačítkem dva vrcholy vnější severní zdi východního bloku a umístěte kótu. Ukončete příkaz stisknutím klávesy ESC. (Pro potřeby tohoto příkladu je přijatelný rozdíl jednoho nebo dvou centimetrů, budeme kreslit konstrukce založené na přesných rozměrech viditelných na naskenovaném obrázku.) CadLine

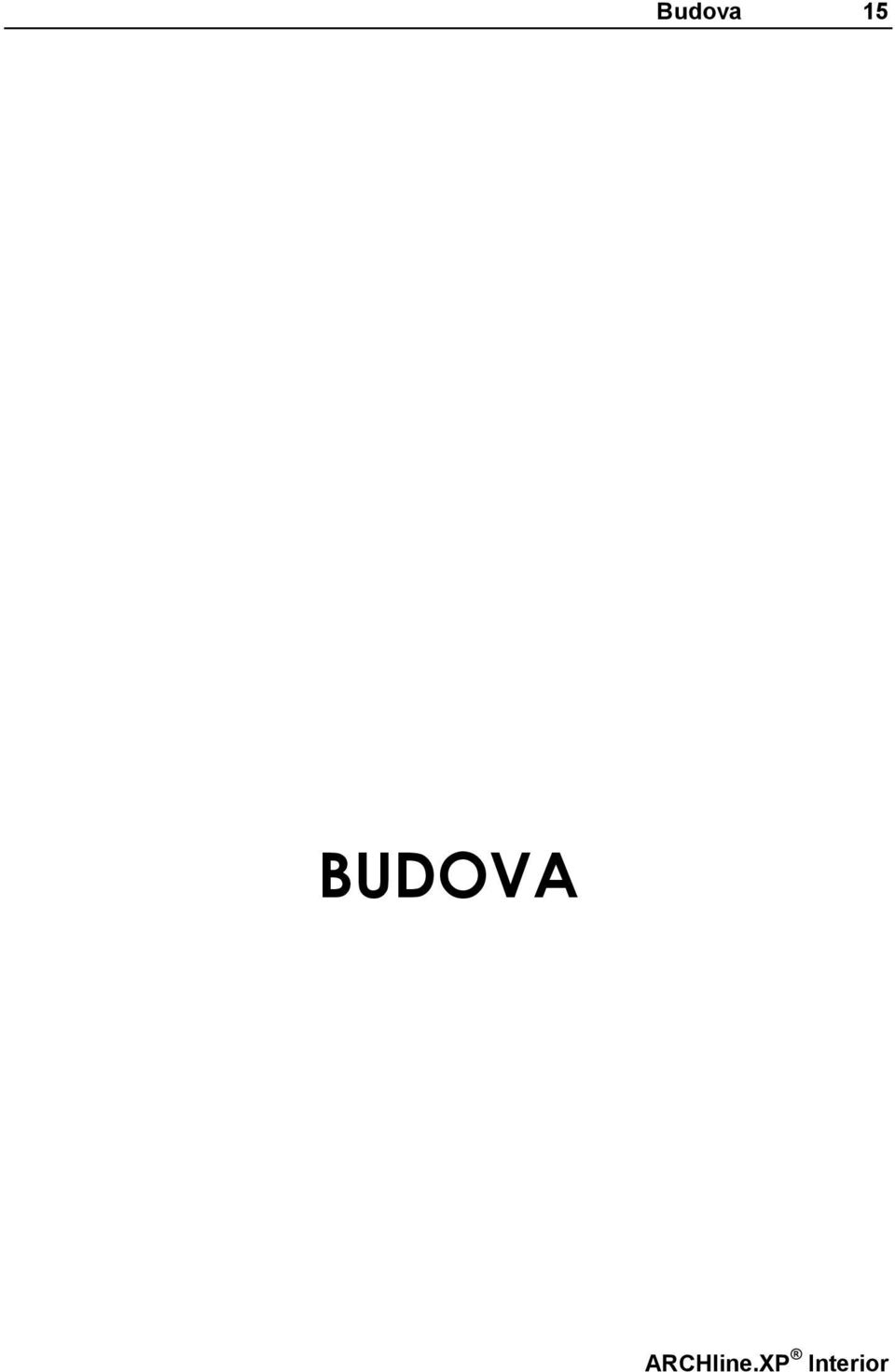

15 Budova 15 BUDOVA

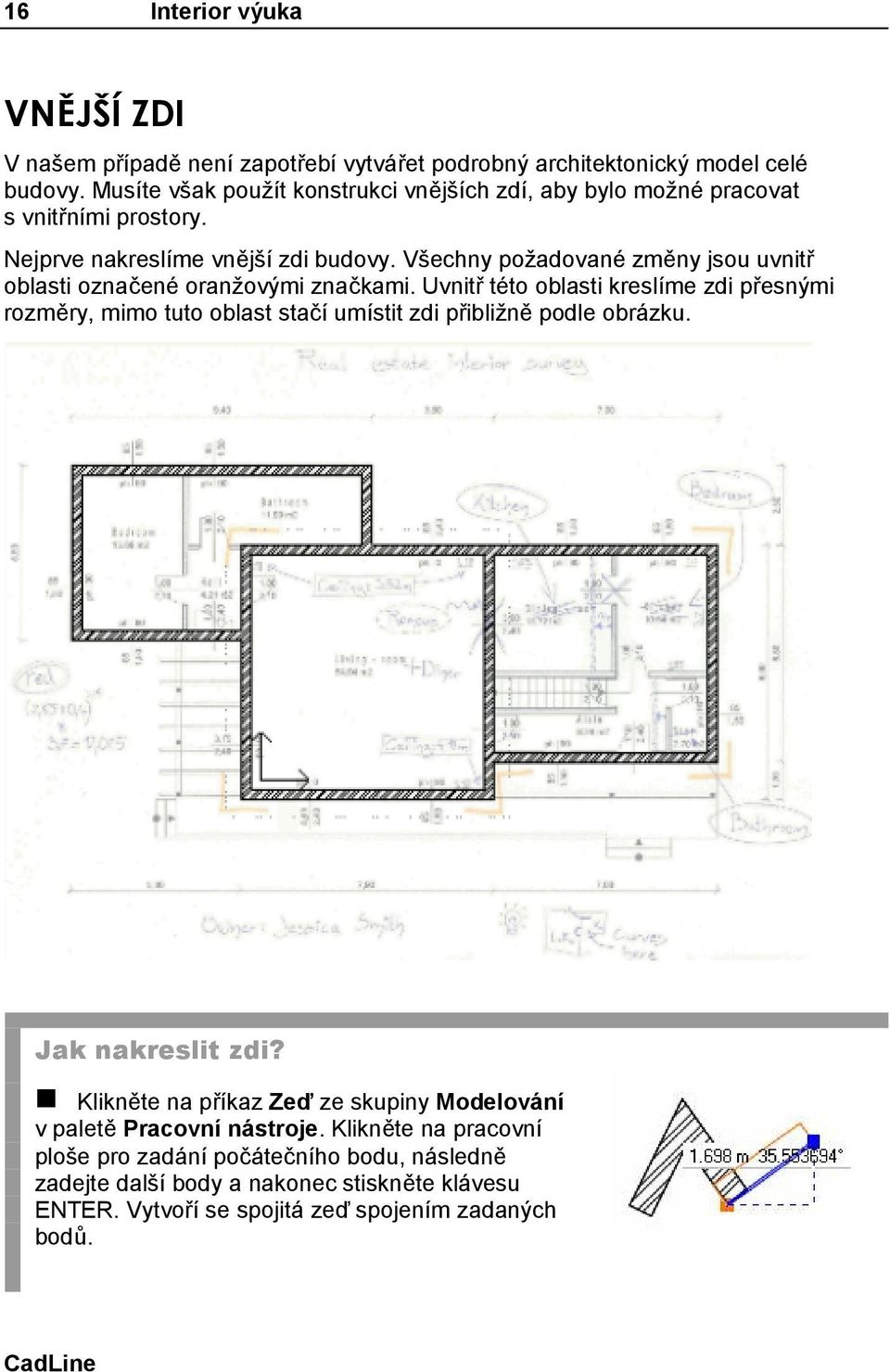

16 16 Interior výuka VNĚJŠÍ ZDI V našem případě není zapotřebí vytvářet podrobný architektonický model celé budovy. Musíte však použít konstrukci vnějších zdí, aby bylo možné pracovat s vnitřními prostory. Nejprve nakreslíme vnější zdi budovy. Všechny požadované změny jsou uvnitř oblasti označené oranžovými značkami. Uvnitř této oblasti kreslíme zdi přesnými rozměry, mimo tuto oblast stačí umístit zdi přibližně podle obrázku. Jak nakreslit zdi? n Klikněte na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje. Klikněte na pracovní ploše pro zadání počátečního bodu, následně zadejte další body a nakonec stiskněte klávesu ENTER. Vytvoří se spojitá zeď spojením zadaných bodů. CadLine

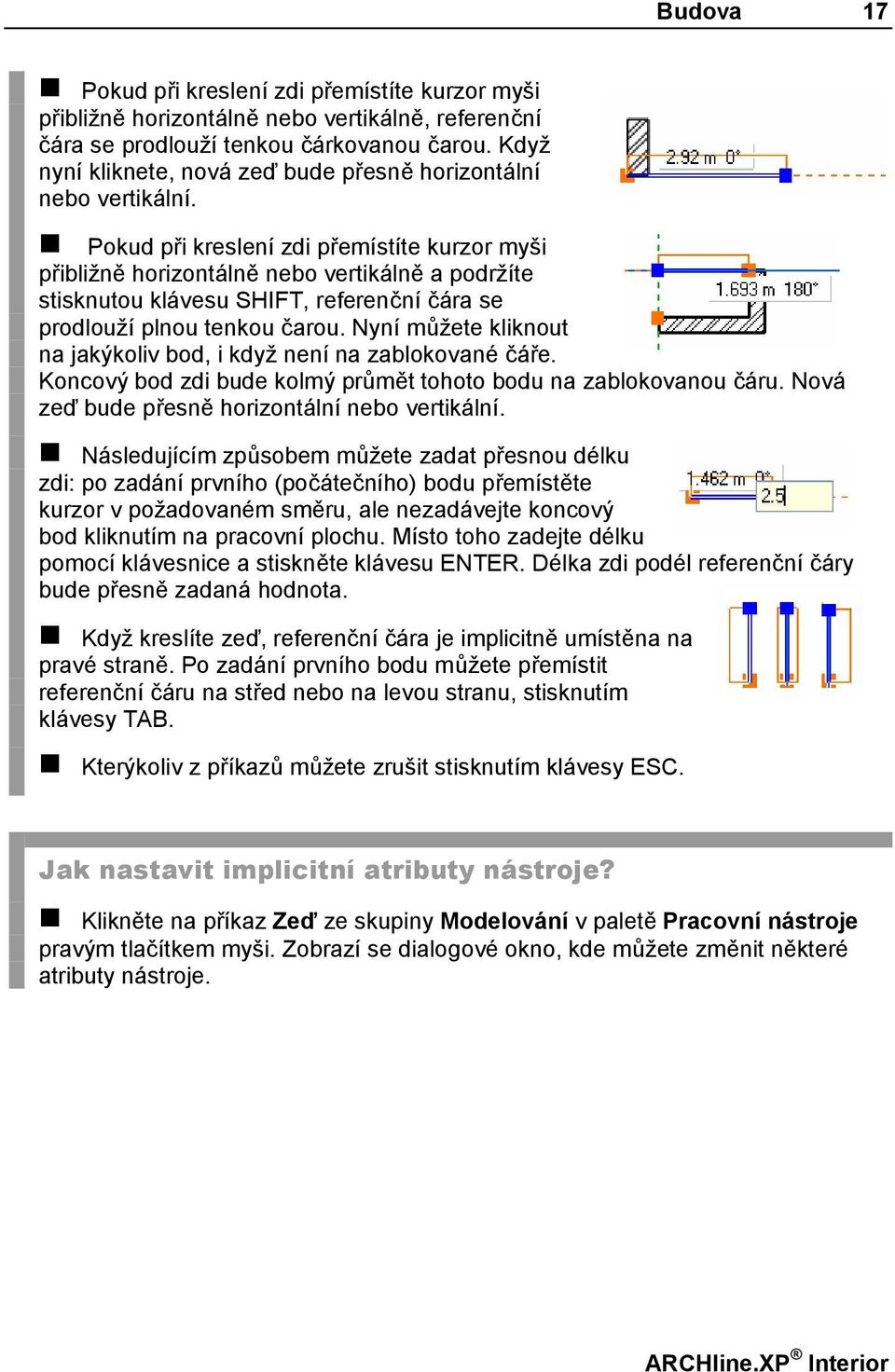

17 Budova 17 Pokud při kreslení zdi přemístíte kurzor myši přibližně horizontálně nebo vertikálně, referenční čára se prodlouží tenkou čárkovanou čarou. Když nyní kliknete, nová zeď bude přesně horizontální nebo vertikální. Pokud při kreslení zdi přemístíte kurzor myši přibližně horizontálně nebo vertikálně a podržíte stisknutou klávesu SHIFT, referenční čára se prodlouží plnou tenkou čarou. Nyní můžete kliknout na jakýkoliv bod, i když není na zablokované čáře. Koncový bod zdi bude kolmý průmět tohoto bodu na zablokovanou čáru. Nová zeď bude přesně horizontální nebo vertikální. Následujícím způsobem můžete zadat přesnou délku zdi: po zadání prvního (počátečního) bodu přemístěte kurzor v požadovaném směru, ale nezadávejte koncový bod kliknutím na pracovní plochu. Místo toho zadejte délku pomocí klávesnice a stiskněte klávesu ENTER. Délka zdi podél referenční čáry bude přesně zadaná hodnota. Když kreslíte zeď, referenční čára je implicitně umístěna na pravé straně. Po zadání prvního bodu můžete přemístit referenční čáru na střed nebo na levou stranu, stisknutím klávesy TAB. Kterýkoliv z příkazů můžete zrušit stisknutím klávesy ESC. Jak nastavit implicitní atributy nástroje? Klikněte na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje pravým tlačítkem myši. Zobrazí se dialogové okno, kde můžete změnit některé atributy nástroje.

18 18 Interior výuka Pro ukončení stiskněte tlačítko OK. Nyní můžete kreslit zeď se zadanými atributy. Jak smazat prvky z výkresu? Vyberte prvek na výkrese: klikněte na něj levým tlačítkem myši, vybraný prvek změní barvu. Stiskněte klávesu DELETE. Tímto způsobem smažete vybraný prvek. Poté kurzor změní svůj tvar na symbol gumy a vy můžete smazat další prvky, když na ně kliknete. Jakmile se rozhodnete přestat s mazáním prvků, stiskněte klávesu ENTER. Tím dojde ke zrušení příkazu. Jak vybrat prvky použitím výběrového pravoúhelníku? Můžete vybrat více prvků současně: kliknutím na prázdném místě pracovní plochy, můžete zadat výběrový pravoúhelník. Jestliže je protilehlý vrchol umístěn napravo od zadaného vrcholu, bude výběrový pravoúhelník modrý a prvky, které jsou zcela uvnitř, budou vybrány. Jestliže je protilehlý vrchol umístěn nalevo od zadaného vrcholu, bude výběrový pravoúhelník zelený a vybrány budou nejen prvky, které leží celé uvnitř pravoúhelníku, ale i ty, které jsou uvnitř pouze zčásti (dotýkají se obrysu pravoúhelníku). CadLine

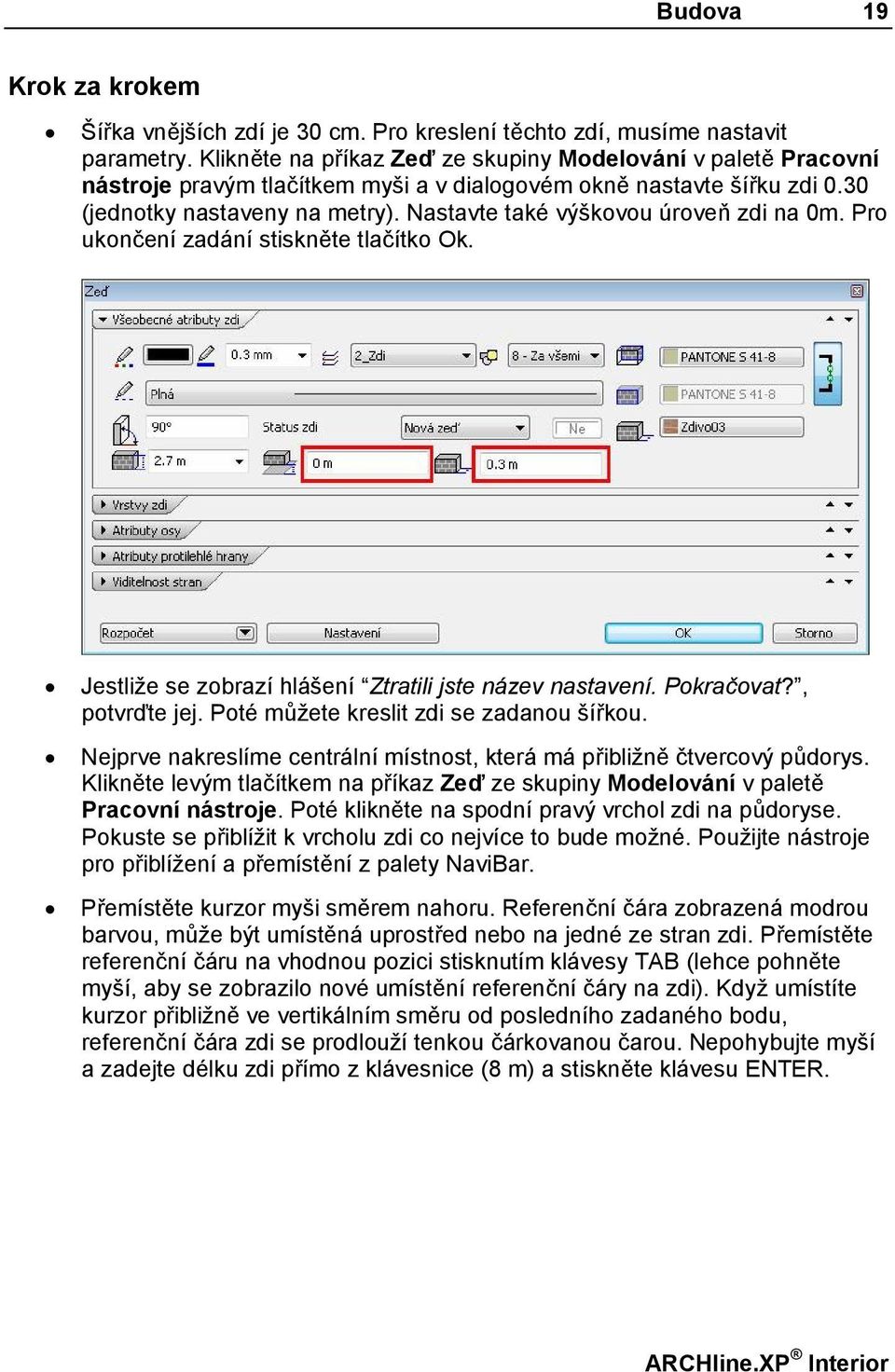

19 Budova 19 Krok za krokem Šířka vnějších zdí je 30 cm. Pro kreslení těchto zdí, musíme nastavit parametry. Klikněte na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje pravým tlačítkem myši a v dialogovém okně nastavte šířku zdi 0.30 (jednotky nastaveny na metry). Nastavte také výškovou úroveň zdi na 0m. Pro ukončení zadání stiskněte tlačítko Ok. Jestliže se zobrazí hlášení Ztratili jste název nastavení. Pokračovat?, potvrďte jej. Poté můžete kreslit zdi se zadanou šířkou. Nejprve nakreslíme centrální místnost, která má přibližně čtvercový půdorys. Klikněte levým tlačítkem na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje. Poté klikněte na spodní pravý vrchol zdi na půdoryse. Pokuste se přiblížit k vrcholu zdi co nejvíce to bude možné. Použijte nástroje pro přiblížení a přemístění z palety NaviBar. Přemístěte kurzor myši směrem nahoru. Referenční čára zobrazená modrou barvou, může být umístěná uprostřed nebo na jedné ze stran zdi. Přemístěte referenční čáru na vhodnou pozici stisknutím klávesy TAB (lehce pohněte myší, aby se zobrazilo nové umístění referenční čáry na zdi). Když umístíte kurzor přibližně ve vertikálním směru od posledního zadaného bodu, referenční čára zdi se prodlouží tenkou čárkovanou čarou. Nepohybujte myší a zadejte délku zdi přímo z klávesnice (8 m) a stiskněte klávesu ENTER.

20 20 Interior výuka Pro kreslení další zdi pouze přemístěte kurzor myši vlevo. Když umístíte kurzor přibližně v horizontálním směru od posledního zadaného bodu, referenční čára zdi se prodlouží tenkou čárkovanou čarou. Nepohybujte myší a zadejte délku zdi přímo z klávesnice (7.9 m) a stiskněte klávesu ENTER. Pro kreslení další zdi přemístěte kurzor myši směrem dolů. Zablokujte vertikální směr: stiskněte a ponechte stlačenou klávesu SHIFT, přemístěte kurzor myši nad počáteční vrchol první zdi dokud se kurzor nezmění na tvar s písmenem E (koncový bod) a klikněte levým tlačítkem myši. Nakonec uvolněte klávesu SHIFT. Výsledkem je vertikální zeď, stejně dlouhá jako je první zeď. Koncový vrchol poslední zdi je shodný s počátečním vrcholem první zdi: přemístěte kurzor myši nad tento vrchol, dokud se kurzor nezmění na tvar s písmenem E (koncový bod) a klikněte. Vykreslí se poslední zeď. Pro ukončení kreslení dalších zdí stiskněte klávesu ENTER. Nástroj Zeď je však stále aktivní. Pro kreslení pravého křídla budovy nejprve klikněte na vnější horní pravý roh nakreslené místnosti. Přemístěte kurzor myši doprava. Přemístěte referenční čáru na vhodnou pozici stisknutím klávesy TAB (lehce pohněte myší, aby se CadLine

21 Budova 21 zobrazilo nové umístění referenční čáry na zdi). zadejte délku zdi přímo z klávesnice (7 m) a stiskněte klávesu ENTER. Přemístěte kurzor myši směrem dolů. zadejte délku zdi přímo z klávesnice (6.8 m) a stiskněte klávesu ENTER. Přemístěte kurzor myši doleva k vnější hraně nakreslené zdi. Tvar kurzoru se změní na znak kolmosti. Klikněte na hraně zdi levým tlačítkem myši. Ukončete kreslení dalších zdí stisknutím klávesy ENTER. Všechny požadované změny jsou uvnitř oblasti označené oranžovými značkami. Mimo tento prostor stačí umístit zdi přibližně podle obrázku. Klikněte na vnější hranu levé zdi centrální místnosti v místě T napojení. Přemístěte kurzor doprava podél čárkované čáry (horizontální směr) a klikněte na koncovém vrcholu zdi. Tímto způsobem nakreslete další zdi, nakonec stiskněte klávesu ENTER jednou pro ukončení kreslení zdí, podruhé pro ukončení příkazu. Zdi se také zobrazí ve 3D okně.

22 22 Interior výuka Klikněte na 3D okno, abyste jej aktivovali. Klikněte na ikonu Zvětšit aktivní okno v paletě NaviBar. 3D okno se zvětší a přemístí se doleva. Původní uspořádání obrazovky obnovíte aktivováním půdorysného okna a opětovným kliknutím na tuto ikonu. CadLine

23 Budova 23 PŘÍČKY Po vytvoření vnějších zdí nakreslíme vnitřní příčky budovy. Všechny požadované změny jsou uvnitř oblasti označené oranžovými značkami. Uvnitř této oblasti kreslíme zdi přesnými rozměry, mimo tuto oblast stačí umístit zdi přibližně podle obrázku. Jak nakreslit zdi? Jestliže je první vrchol zdi umístěn na hraně jiné zdi v dané vzdálenosti od rohu, může být vrchol umístěn následujícím způsobem: Klikněte levým tlačítkem na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje, poté na nástroj Vzdálenost od koncového bodu v paletě Reference (tato paleta se nachází v dolní části obrazovky). Zadejte vzdálenost od zvoleného rohu, stiskněte tlačítko OK a poté klikněte levým tlačítkem myši na nakreslenou zeď v blízkosti požadovaného rohu. Tímto způsobem jste umístili první vrchol zdi a můžete pokračovat v kreslení podle metody popsané v předchozí kapitole. Pro zablokování napojení dvou zdí nejprve klikněte na jednu z nich pravým tlačítkem myši, z nabídky vyberte příkaz Napojení X, L nebo T. Jestliže jste vybrali napojení L nebo T, klikněte na další zeď, se kterou se má vytvořit napojení.

24 24 Interior výuka Krok za krokem Pro kreslení příček 0.15 m širokých klikněte levým tlačítkem na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje. Zobrazí se dialogové okno, kde nastavte šířku zdi 0.15 (v metrech) a výškovou úroveň na 0m. Pro ukončení zadání stiskněte tlačítko OK. Nejprve nakreslíme příčku kolem schodiště. Klikněte levým tlačítkem na příkaz Zeď ze skupiny Modelování v paletě Pracovní nástroje a poté na nástroj Vzdálenost od koncového bodu v paletě Reference (tato paleta se nachází v dolní části obrazovky). Zadejte vzdálenost od rohu (3.7), stiskněte tlačítko OK a klikněte levým tlačítkem myši na vnitřní hraně pravé zdi v blízkosti horního rohu (1). Tímto způsobem jste umístili první vrchol zdi. Přemístěte kurzor myši doleva, k hraně existující zdi. Jakmile se tvar kurzoru změní na znak kolmosti, klikněte levým tlačítkem myši na hraně zdi (2), poté stiskněte klávesu ENTER. Stejným způsobem nakreslete další tři zdi ve východním bloku. Všechny požadované změny jsou uvnitř oblasti označené oranžovými značkami. Uvnitř této oblasti kreslíme zdi přesnými rozměry. Mimo tuto oblast stačí umístit zdi přibližně podle obrázku. Při kreslení zdí vyváří program napojení mezi jednotlivými zdmi automaticky. Za určitých podmínek je však nutné modifikovat nebo zablokovat napojení manuálně. Klikněte pravým tlačítkem myši na zeď, kterou si přejete napojit na jinou a z nabídky vyberte příkaz Napojení X, L nebo T. Jestliže jste vybrali napojení L nebo T, klikněte na další zeď, se kterou se má vytvořit napojení. CadLine

25 Budova 25 ZNEVÝRAZNĚNÍ OBRÁZKU, UZAMČENÍ HLADINY Snižte viditelnost obrázku na výkrese nastavením jeho průhlednosti na nižší úroveň. Obrázek je možné vybrat jako kterýkoliv jiný prvek na výkrese. Pro usnadnění další práce uzamkněte odpovídající hladinu. Obrázek zůstane viditelný, ale nebude jej možné vybrat. Krok za krokem Klikněte na obrázek pravým tlačítkem myši a z nabídky vyberte příkaz Atributy. Nastavte posuvník parametru Průhlednost zhruba na polovinu. Obrázek se takto stane nevýrazný, ale bude stále viditelný. Vyberte obrázek na výkrese. V paletě Hladina se zobrazí název jeho hladiny (21_Obrázek). Klikněte na název a v zobrazeném seznamu vyhledejte tuto hladinu. Uzamkněte ji kliknutím na ikonu zámku před jejím názvem. Klikněte na kreslící plochu. Od této chvíle bude obrázek viditelný, ale není jej možné vybrat nebo editovat.

26 26 Interior výuka OTVOROVÉ PRVKY V dalším kroku umístíme okna a dveře. Uvnitř oblasti označené oranžovými značkami by měli být dveře a okna umístěny na přesných pozicích. Mimo tuto oblast je stačí umístit přibližně podle obrázku. Jak umístit otvorové prvky? Nejprve vyberte požadované dveře: klikněte pravým tlačítkem myši na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje, zobrazí se dialogové okno Atributy dveří. Vyberte knihovnu dveří (1) a z ní požadované dveře (2), nastavte šířku a výšku vybraných dveří (3). Pro umístění dveří klikněte levým tlačítkem myši na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Na kreslící ploše klikněte na hranu zdi (1) a dalším kliknutím je umístěte (2). Můžete měnit směr otevírání dveří: klikněte na rohový bod symbolu dveří (3). Ukončete stisknutím klávesy ENTER. CadLine

27 Budova 27 Pokud byste chtěli umístit dveře v dané vzdálenosti od rohu zdi, klikněte na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Na pracovní ploše klikněte na hranu zdi (1) v blízkosti souvisejícího rohu zdi. Zadejte vzdálenost od rohu zdi a stiskněte klávesu ENTER. Můžete měnit směr otevírání dveří: klikněte na rohový bod symbolu dveří (3). Ukončete stisknutím klávesy ENTER. Práce s okny je podobná jako u nástroje dveře. Atributy oken můžete nastavit kliknutím pravým tlačítkem na příkaz Okno ze skupiny Modelování v paletě Pracovní nástroje. Pro umístění okna použijte příkaz Okno ze skupiny Modelování v paletě Pracovní nástroje. Zde však nemůžete měnit směr otevírání oken. Krok za krokem Nejprve umístíme vchodové dveře. Klikněte pravým tlačítkem myši na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Zobrazí se dialogové okno Atributy dveří. Vyberte knihovnu Asymetrické a z ní dveře nazvané 2 Asym. prosklené nedělené. Nastavte šířku 1.30m a výšku 2.40m. Stiskněte tlačítko OK.

28 28 Interior výuka Pro umístění dveří klikněte levým tlačítkem myši na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Na pracovní ploše klikněte na vnitřní hranu zdi a dalším kliknutím je umístěte. Ukončete stisknutím klávesy ENTER. Umístěte dveře na terasu. Zvolte knihovnu Základní a z ní dveře 1 Prosklené nedělené + obdél. nadsvětlík. Nastavte šířku 1.10m a výšku 2.40m. Stiskněte tlačítko Ok. Pro umístění dveří klikněte levým tlačítkem myši na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Na pracovní ploše klikněte na vnitřní hranu zdi a dalším kliknutím je umístěte. Můžete měnit směr otevírání dveří: CadLine

29 Budova 29 klikněte levým tlačítkem myši na rohový bod symbolu dveří. Ukončete stisknutím klávesy ENTER. Umístěte zasouvací dveře. Zvolte knihovnu Zasouvací a z ní dveře Zasouvací čtyřdílné. Nastavte šířku 3.0m a výšku 2.40m. Stiskněte tlačítko OK. Pro umístění dveří klikněte levým tlačítkem myši na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Na pracovní ploše klikněte na hranu zdi a umístěte dveře v místě napojení s příčkou. Pro výběr správné strany dveří použijte klávesu TAB. Ukončete stisknutím klávesy ENTER. Umístěte interiérové dveře. Zvolte knihovnu Základní a z ní dveře Implicitní. Nastavte šířku 1.10m a výšku 2.40m. Stiskněte tlačítko OK.

30 30 Interior výuka Pro umístění dveří v dané vzdálenosti od rohu zdi, klikněte levým tlačítkem na příkaz Dveře ze skupiny Modelování v paletě Pracovní nástroje. Na pracovní ploše klikněte na hranu zdi v blízkosti souvisejícího rohu zdi. Zadejte vzdálenost od rohu zdi a stiskněte klávesu ENTER. Můžete měnit směr otevírání dveří: klikněte na rohový bod symbolu dveří. Ukončete stisknutím klávesy ENTER. Umístěte okna. Klikněte pravým tlačítkem myši na příkaz Okno ze skupiny Modelování v paletě Pracovní nástroje. Zobrazí se dialogové okno Atributy okna. Vyberte knihovnu Základní a z ní okno nazvané Implicitní. Nastavte šířku 0.85m a výšku 1.50m. Stiskněte tlačítko Ok. Pro umístění okna klikněte levým tlačítkem myši na příkaz Okno ze skupiny Modelování v paletě Pracovní nástroje. Na pracovní ploše klikněte na vnitřní hranu zdi a dalším kliknutím jej umístěte. Umístěte také další okna. CadLine

31 Budova 31 Jak umístit rohová okna? Klikněte levým tlačítkem na příkaz Rohové okno ze skupiny Modelování v paletě Pracovní nástroje a následně klikněte na hranu zdi v blízkosti rohu. Umístěte nákres zdí na půdorysný plán. Potvrďte zobrazené hlášení ( Přejete si zachovat nákres zdí? ). Nyní můžete nakreslit obrys okna pomocí editačních nástrojů profilu v paletě Pracovní nástroje. Nakonec se dvakrát po sobě zobrazí dialogové okno, kde můžete nastavit parametry obou částí okna, jako profil rámu nebo rozdělení prosklené plochy. Nástroj Rohové okno můžete použít také pro konstrukci vlastních otvorových prvků, které nejsou umístěny v rohu budovy. Pokud na nákresu zdi nakreslíte obrys otvoru, který je celý uvnitř plochy zdi, dialogové okno Nastavení prosklené konstrukce se zobrazí pouze jednou. Krok za krokem Klikněte levým tlačítkem na příkaz Rohové okno ze skupiny Modelování v paletě Pracovní nástroje a následně klikněte na vnitřní hranu zdi v blízkosti levého-spodního rohu obývací místnosti. Poté umístěte nákres zdí na půdorysný plán. Potvrďte zobrazené hlášení ( Přejete si zachovat nákres zdí? ). V paletě Pracovní nástroje klikněte na příkaz Polygon a nakreslete obrys okna: začněte ve spodním rohu napojení zdí umístěte první bod kliknutím levým tlačítkem, přemístěte kurzor doprava a zadejte 3m, poté přemístěte kurzor nahoru a zadejte 2.4m, poté přemístěte kurzor doleva a zadejte 7m, poté přemístěte kurzor dolů a jakmile se objeví znak kolmosti klikněte. Nyní již můžeme polygon uzavřít. Uzavření obrysu provedeme stisknutím klávesy ENTER.

32 32 Interior výuka Dvakrát po sobě se zobrazí dialogové okno, kde můžete nastavit parametry obou částí okna. V prvním dialogovém okně nastavte parametry Počet dělení horizontálně na 4 a Počet dělení vertikálně na 1. Stiskněte tlačítko Ok. Zobrazí se druhé dialogové okno. Nastavte parametry Počet dělení horizontálně na 3 a Počet dělení vertikálně na 1. Stiskněte tlačítko Ok. CadLine

33 Budova 33 PODLAHY A STROPY Podlahy a stropy můžete vytvářet pomocí nástroje Deska. Nejprve musí být nastavena výška a tloušťka. Program vytvoří desku podle zadaného obrysu. Jak vytvořit desky? Klikněte levým tlačítkem na příkaz Deska ze skupiny Modelování v paletě Pracovní nástroje. Pro zadání prvního vrcholu obrysu klikněte na pracovní ploše. Pokračujte zadáním dalších bodů a nakonec uzavřete obrys stisknutím klávesy ENTER. Deska bude vytvořena na základě zadaného obrysu. Pro vytvoření desky o určité tloušťce klikněte pravým tlačítkem na příkaz Deska ze skupiny Modelování v paletě Pracovní nástroje. V zobrazeném dialogovém okně na kartě Vrstvy desky můžete upravit tloušťky vrstev desky. Stiskněte tlačítko OK. Nyní můžete nakreslit desku se zdanou tloušťkou. Krok za krokem Klikněte pravým tlačítkem myši na příkaz Deska ze skupiny Modelování v paletě Pracovní nástroje a nastavte parametry na kartě Vrstvy desky: Tloušťka -0.3m a výšková úroveň 0m. Potvrďte stisknutím tlačítka OK. Klikněte levým tlačítkem myši na příkaz Deska ze skupiny Modelování v paletě Pracovní nástroje a nakreslete obrys desky kolem budovy postupným kliknutím levým tlačítkem myši, na každém vnějším rohu budovy. Obrys uzavřete stisknutím klávesy ENTER. Deska bude vytvořena na základě zadaného obrysu.

34 34 Interior výuka PODLAŽÍ Použitím podlaží můžete sestavovat váš plán také ve vertikálním směru, jednoduchým a velmi přehledným způsobem. V programu můžete zadávat podlaží stejným způsobem jako ve skutečnosti. V našem případě vytvoříme nové podlaží pro střechu. Když aktivujete podlaží střechy, zobrazí se pouze prázdný výkres, neboť na tomto podlaží nejsou ještě nakreslené žádné prvky. Pro konstrukci střechy podle půdorysu existujícího podlaží je zapotřebí si tento půdorys zobrazit. V tomto případě se zobrazí dvě podlaží: jedno, na kterém pracujete a druhé, které je pouze viditelné. CadLine

35 Budova 35 Jak používat podlaží? Dialogové okno Modifikace podlaží můžete vyvolat kliknutím na nástroj Podlaží v paletě Stavový řádek. Nová podlaží vložíte stisknutím tlačítek Vložit nad / Vložit pod. Přejmenovat podlaží můžete dvojkliknutím na jejich názvech. Dvojkliknutím na hodnotě parametru Výška od absolutní nuly a Konstrukční výška podlaží můžete měnit jejich hodnoty. Mezi jednotlivými podlažími se můžete na půdorysném výkrese přepínat pomocí kláves Page Up a Page Down.

36 36 Interior výuka V paletě Stavový řádek můžete kromě aktivace podlaží zapnout i viditelnost jiného podlaží: v seznamu podlaží klikněte na ikonu žárovky před názvem podlaží, které si přejete zobrazit na pozadí aktivního podlaží. Krok za krokem Vyvolejte dialogové okno Modifikace podlaží kliknutím na nástroj Podlaží v paletě Stavový řádek. Vložte nové podlaží stisknutím tlačítka Vložit nad. Dvojkliknutím na jeho názvu (2.NP) jej přejmenujte na Střecha. Stiskněte tlačítko Ok. Přepněte se na podlaží Střecha stisknutím klávesy Page Up. V paletě Stavový řádek nastavte zobrazení podlaží 1.NP : klikněte na ikonu žárovky před názvem podlaží. Nakonec klikněte na pracovní plochu výkresu levým tlačítkem myši. CadLine

37 Budova 37 STŘECHA Nejprve musí být vytvořena šikmá střešní rovina nad prostřední obdélníkovou částí půdorysného plánu. Na naskenovaném obrázku můžete vidět, že výška stropu nad obývací místností je změřena. Světlá výška stropu u severní stěny je 3.52m a u jižní 4.18m. Jak umístit střechu? Klikněte levým tlačítkem myši na příkaz Střecha ze skupiny Modelování v paletě Pracovní nástroje. Nyní můžete nakreslit obrys střechy pomocí nástrojů Editace profilu, které se zobrazí v paletě Pracovní nástroje. Střešní rovinu můžete zadat na základě výšek tří bodů v prostoru. Klikněte na bod v půdorysném plánu a zadejte odpovídající hodnotu výšky. Zadání opakujte i pro další dva body. Rovina zadaná těmito body bude spodní plocha střechy.

38 38 Interior výuka Implicitně je v programu nastaveno, že střecha zarovnává zdi, které přesahují rovinu střechy. Abyste upravili horní hranu zdi podle střechy, změňte pouze výšku zdi tak, aby byla větší než je výška střechy. Klikněte pravým tlačítkem myši na příkaz Střecha ze skupiny Modelování v paletě Pracovní nástroje. Zobrazí se dialogové okno Atributy. Nastavení pro zarovnání naleznete na kartě Zobrazení a zarovnání. V našem příkladu musí střechy zarovnat zdi na všech podlažích. CadLine

39 Budova 39 Krok za krokem Klikněte levým tlačítkem myši na příkaz Střecha ze skupiny Modelování v paletě Pracovní nástroje. V nástrojích Definice profilu vyberte příkaz Pravoúhelník HV a nakreslete obdélník kolem obytné místnosti: nejprve klikněte na spodní-pravý roh a poté na horní-levý roh na vnější straně. Nyní umístíme tři body kliknutím levým tlačítkem myši a zadáme odpovídající výšky přímo z klávesnice a potvrzením klávesou ENTER: 0,52m v horním-levém rohu obytné místnosti, 0,52m v horním-pravém rohu a 1,18m ve spodnímpravém rohu. (Podlaží Střecha je aktivní, takže jeho konstrukční výška (3,00m) musí být odečtena původních naměřených hodnot: =0.52)

40 40 Interior výuka Změníme výšku zdí. Přepněte se klávesou Page Down do podlaží 1.NP, vyberte všechny čtyři zdi obytné místnosti (stiskněte klávesu Shift, ponechte ji stlačenou a postupně klikněte levým tlačítkem na jednotlivé zdi) a v paletě Správce atributů zvětšete jejich výšku na 5m (musí přesahovat střechu). Střecha ořízne zdi a zůstanou pouze části zdí pod střechou. Jestliže vám střecha nezarovná zdi, zkontrolujte si nastavení pro zarovnání. Klikněte na nástroj Vytvořit 3D model v paletě Stavový řádek. V dialogovém okně musíte mít zapnuto volbu Zeď deska střecha zarovnat. Potvrďte stisknutím tlačítka OK. CadLine

41 Budova 41 STŘEŠNÍ KONSTRUKCE Musíme změnit atributy střechy. Místo detailního zobrazení postačí zjednodušený model. Umístíme krokve tak, že je vespod připojíme k střešní rovině a vytvoříme viditelnou konstrukci krokví.

42 42 Interior výuka Jak nastavit střešní konstrukci? Klikněte na střechu pravým tlačítkem myši a z nabídky vyberte příkaz Atributy. Můžete zadat úroveň detailu konstrukce střechy na kartě Střecha. Na kartách Pozednice, Krokve, Latě, Středová vaznice a Vrcholová vaznice najdete podrobné nastavení jednotlivých prvků krovu. Krok za krokem Nejprve zapněte volbu Krokve a poté vypněte volbu 2D zobrazení. Na kartě Geometrie střechy zapněte volbu F = B. Na kartě Krokve zadejte pro parametr A hodnotu -0.16m. Tím se krokve umístí pod spodní plochu střešní roviny a budou viditelné z místnosti. Jestliže je v dialogovém okně Atributy tlačítko OK nepřístupné, stiskněte tlačítko, aby jste se dostali zpět na hlavní stránku. Pak již můžete stisknout tlačítko OK a potvrdit nastavení. CadLine

43 Budova 43 PLOCHÁ STŘECHA Nad východním a západním blokem budovy je plochá střecha. V tomto případě nebudeme potřebovat zobrazit konstrukci krovu. Nejjednodušší způsob je proto tvorba pomocí již známého nástroje Deska. Nakreslete kolem východního bloku budovy obdélník. Poté proveďte stejnou proceduru i pro L tvar střechy nad západním blokem budovy. Nakonec nastavte desky tak, aby zarovnaly zdi. Jak změnit tvar prvků? Když vyberete prvek na výkrese zobrazí se na něm modré ovládací značky. Jakmile přemístíte kurzor myši nad značku, změní svůj tvar. Klikněte dlouhým klikem a vyberte příkaz z nabídky ovládacích značek pro změnu tvaru vybraného prvku.

44 44 Interior výuka Krok za krokem Jestliže máte aktivní první podlaží (1.NP), přejděte na podlaží Střecha stisknutím klávesy Page Up a zapněte viditelnost podlaží 1.NP. Klikněte levým tlačítkem myši na příkaz Deska ze skupiny Modelování v paletě Pracovní nástroje a nad východním blokem nakreslete obdélníkový tvar desky kolem vnějších hran zdí. Desku kreslíme polygonem, takže postupně klikněte na vrcholy zdí. Program vytvoří desku v podlaží Střecha v absolutní výšce 3m (relativní výška podlaží 0m) o tloušťce 0,3m. Nakreslete plochou střechu také kolem západního bloku. Vyberte desku a klikněte na její hranu (máte-li zapnutý dlouhý klik, ponechte chvíli tlačítko myši stlačené). Z nabídky ovládacích značek vyberte příkaz Offset všech. Přemístěte kurzor směrem ven kolmo k hraně desky a z klávesnice zadejte vzdálenost: 0.4m. Potvrďte stisknutím klávesy ENTER. Proveďte tuto operaci také pro druhou plochou střechu. Nepotřebné přesahy můžete vrátit na původní místo tímto způsobem: Vyberte desku a klikněte na příslušnou hranu. Z nabídky ovládacích značek vyberte příkaz Offset a přemístěte hranu desky na správné místo. Opakujte tento postup pro ostatní hrany, kde je to zapotřebí. Esc ukončí výběr. CadLine

45 Návrh interiéru 45 NÁVRH INTERIÉRU

46 46 Interior výuka NAVIGACE VE 3D OKNĚ Navigace je nabízena pro nastavení perspektivního pohledu ve 3D okně. Tímto způsobem můžete vidět obytnou místnost i kuchyň. Krok za krokem Klikněte na ikonu Nastavení perspektivy v paletě NaviBar, zobrazí se dialogové okno Nastavení perspektivy. Umístěte malý modrý čtvereček reprezentující kameru dovnitř obytné místnosti. Klikněte na něj levým tlačítkem myši, ponechte tlačítko stlačené a přemístěte kurzor myši. Stejným způsobem přemístěte bod pohledu směrem ke kuchyni. Nastavte výšku kamery a bodu pozorovatele na 1.8m. CadLine

47 Návrh interiéru 47 ZMĚNY V PŮDORYSNÉM PLÁNU Kreslení původní dispozice je hotovo. Nyní provedeme změny podle přání zákazníka. Před zahájením práce si aktuální projekt uložte. Stejný projekt uložte pod jiným názvem do jiného projektu pomocí příkazu Soubor Uložit projekt jako. Pro nový soubor projektu zadejte název Interior nový.pro. Na tomto projektu budeme nyní pracovat. Interior nový.pro bude nyní aktuální projekt a bude zobrazen na pracovní ploše. Později bude pro vás velmi užitečné, když budete mít uložený stávající stav v jiném souboru. Vytvořte nezbytné úpravy podle zadání. Změňte původní sklad na koupelnu. Přemístěte jeho příčku k hraně balkónových dveří. Prostor horních místností napravo se také změnil. Přemístěte příčku původní kuchyně a jídelny o 0.4m doleva. Podle zadání nejsou nové místnosti spolu propojeny, takže dveře v příčce musí být zrušeny. Obytná místnost a nová kuchyně bude spojený prostor. Z tohoto důvodu stávající zasouvací dveře musí být odstraněny a na jejich místě zůstane otvor.

48 48 Interior výuka Jak přemístit prvky na výkrese? Po výběru prvku na výkrese se zobrazí modré ovládací značky Přemístit a Rotovat. (Jestliže je zobrazení prvku příliš malé, zvětšete výkres pomocí skrolovacího kolečka myši, dokud se ovládací značky neobjeví.) Klikněte na značku Přemístit nebo Rotovat dlouhým klikem. Zobrazí se nabídka ovládacích značek a po výběru příkazu můžete prvek přemístit, rotovat nebo zrcadlit. Prvky můžete přemístit přesně zadanou vzdáleností, stejně jako v případě kreslení: přemístěte kurzor v příslušném směru, zadejte vzdálenost a potvrďte stisknutím klávesy ENTER. CadLine

49 Návrh interiéru 49 Krok za krokem Přemístěte příčku skladu doleva: klikněte na tuto zeď, zobrazí se ovládací značky Přemístit a Rotovat. (Jestliže je zobrazení zdi příliš malé, značky nejsou zobrazeny. Zvětšete výkres pomocí skrolovacího kolečka myši, dokud se ovládací značky neobjeví.) Klikněte na značku Přemístit dlouhým klikem a z nabídky vyberte příkaz Přemístit z. Klikněte na spodní-levý roh zdi a přemístěte ji na horní-pravý roh ostění terasových dveří. Přemístěte příčku mezi kuchyní a jídelnou: klikněte na tuto zeď, zobrazí se ovládací značky. Klikněte na značku Přemístit. Přemístěte kurzor doleva, zadejte hodnotu (0.4m) a potvrďte stisknutím klávesy ENTER. Zrušte dveře v příčce: vyberte dveře, stiskněte klávesu DELETE a poté klávesu ENTER pro ukončení příkazu. Klikněte na zasouvací dveře pravým tlačítkem myši a vyberte příkaz Atributy. V zobrazeném dialogovém okně vyberte knihovnu Otvory a z ní vyberte prvek Otvor obdélníkový. Nastavte jeho šířku na 3m a výšku na 2,4m podle velikosti původního otvoru pro dveře. Stiskněte tlačítko OK.

50 50 Interior výuka NOVÉ OBLOUKOVÉ ZDI Tradičnímu vzhledu vnitřních prostor můžeme dát nový nádech pomocí oblouků. V původním interiéru umístíme u vchodu do kuchyně obloukové zdi. Pro realizaci této myšlenky budeme potřebovat na výkrese několik editačních konstrukčních čar. Prostor požadovaný pro kuchyňské skříňky bude vymezen jednou editační čarou. Podle koncepce vytvoříme dvě obloukové zdi. Nejjednodušší způsob pro editaci oblouků je zadání tří známých bodů, které určíme před vlastním kreslení zdí. CadLine

51 Návrh interiéru 51 Jak používat konstrukční čáry? Stejným způsobem jak jsme kreslili zdi budeme pomocí nástroje Čára ze skupiny Kreslení v paletě Pracovní nástroje kreslit čáry. Pomocí příkazu Offset ze skupiny Kreslení v paletě Pracovní nástroje můžete kreslit čáry paralelně k hranám existujících prvků. Nejprve vyberte hranu prvku, který je již na výkrese a následně umístěte paralelní čáru pomocí myši nebo kurzorem myši naznačte směr a zadejte přesnou hodnotu vzdálenosti přímo z klávesnice. Délka čáry může být modifikována následujícím způsobem: vyberte čáru, klikněte na text hodnoty informační kóty a změňte její hodnotu. Čára změní svojí velikost ve směru, který naznačuje značka šipky na kótovací čáře. Směr můžete změnit, když kliknete na šipku.

52 52 Interior výuka Krok za krokem (konstrukční čáry) Vyberte příkaz Offset ze skupiny Kreslení v paletě Pracovní nástroje a klikněte na zeď umístěnou na pravé straně kuchyně. Přemístěte kurzor doleva a zadejte vzdálenost (0.6m), pro potvrzení stiskněte klávesu ENTER. Opakujte pro další příčku kuchyně. Upravte délku druhé čáry: vyberte ji, klikněte na hodnotě kóty a změňte její hodnotu (3m). Vyberte příkaz Offset ze skupiny Kreslení v paletě Pracovní nástroje a umístěte novou čáru paralelně s první ve vzdálenosti 1,05m. Změňte její délku na 1,10m. koncový bod této čáry bude prvním bodem oblouku. Vyberte nástroj Čára ze skupiny Kreslení v paletě Pracovní nástroje a nakreslete čáru délky 0,12m směrem dolů na levé straně nově vytvořeného otvoru. Koncový bod této čáry bude bod na obvodu oblouku. Další koncový bod oblouku bude vnitřní roh ostění stávajícího severního okna. Jak nakreslit zdi? Vyberte nástroj Oblouková zeď ze skupiny Modelování v paletě Pracovní nástroje, na pracovní ploše zadejte první koncový bod oblouku, poté druhý koncový bod oblouku a na závěr vnitřní bod oblouku. CadLine

53 Návrh interiéru 53 Krok za krokem (oblouková zeď) Klikněte pravým tlačítkem myši na nástroj Zeď ze skupiny Modelování v paletě Pracovní nástroje a nastavte šířku zdi na 0.1m. Vyberte nástroj Oblouková zeď ze skupiny Modelování v paletě Pracovní nástroje. Umístěte první vrchol zdi na roh ostění okna (1). Druhý vrchol je na koncovém bodu čáry dlouhé 1.1 m (2). Vnitřní bod obloukové zdi bude na konci krátké konstrukční čáry (3). Prodlužte obloukovou zeď o 0.2m směrem ke kuchyni: vyberte zeď, klikněte na koncový bod dlouhým klikem a z nabídky vyberte příkaz Změnit délku. Přemístěte kurzor v odpovídajícím směru a z klávesnice zadejte hodnotu vzdálenosti (0.2m), pro potvrzení stiskněte klávesu ENTER. Za touto obloukovou zdí vytvoříme malou skladovací místnost. Uzavřete prostor přímou zdí podél konstrukční čáry a umístěte na ni malé dveře. Krok za krokem (druhá oblouková zeď) Druhá oblouková zeď je vytvořena podobnou metodou. Jeden z jejich koncových bodů je roh ostění dveří spojujících obytnou místnost a chodbu (1). Další koncový bod (2) je umístěn na koncovém bodu 3m dlouhé konstrukční čáry. Zadání vnitřního bodu oblouku: nakreslete přímou čáru 0,16m dlouhou z rohu spojení obytné místnosti a kuchyně (3). Oblouková zeď bude vytvořena použitím těchto tří bodů podle předchozí metody. Nakonec uzavřete obloukovou zeď v kuchyni pomocí paralelní zdi. Je-li nezbytné upravte napojení zdí.

54 54 Interior výuka POROVNÁNÍ RŮZNÝCH VERZÍ Úpravy dispozice jsou hotové. Dříve než budeme pokračovat v návrhu interiéru vytvoříme porovnávací výkres. Porovnávací výkres se vytvoří následujícím způsobem: program porovná obsah aktivního výkresu s vybraným výkresem jiného projektu a vyznačí barevně změny. Porovnávací výkres se zobrazí v novém okně projektu. Původní výkresy zůstávají beze změny. Jak vytvořit porovnávací výkres? Uložte aktuální stav projektu a zadejte příkaz Porovnání výkresů z nabídky Add-On. Vyberte projekt, který obsahuje výkres, který budete porovnávat s výkresem v aktivním okně. Zobrazte si obsah projektu zapnutím volby Zobrazit a vyberte výkres, který budete porovnávat. V zobrazeném dialogovém okně můžete zadat barvy, které budou použity pro zobrazení rozdílů mezi těmito dvěma výkresy. Porovnávací výkres zobrazuje různými barvami konstrukce, které se nezměnili a prvky, které se mohou vyskytovat buď na původním nebo na modifikovaném výkresu. CadLine

55 Návrh interiéru 55 Krok za krokem Uložte aktuální stav projektu a zadejte příkaz Porovnání výkresů z nabídky Add-On. Potvrďte hlášení tlačítkem OK a vyberte projekt se stávajícím stavem (Interior.pro). Obsah výkresů projektu si můžete zobrazit zapnutím volby Zobrazit. Vyberte výkres Interior.asc a otevřete jej. V zobrazeném dialogovém okně zadejte barvy, které budou použity pro zobrazení rozdílů mezi těmito dvěma výkresy. Porovnávací výkres bude umístěn do nového 2D okna. Pokud se shoduje název načteného výkresu s aktuálním, zobrazí se dialogové okno, kde můžete nový výkres přejmenovat. Pro zvětšení nového porovnávacího výkresu použijte nástroj Zvětšit aktivní okno v paletě NaviBar.

56 56 Interior výuka ZDI S ATYPICKÝM TVAREM Severní oblouková zeď má dvojí úlohu: ze směru od obytné místnosti slouží jako policová skříň a v kuchyní zakrývá malou skladovací místnost. V obytné místnosti je její výška 2,4m a v kuchyni dosahuje až ke stropu, zde je vysoká 2,7m. Změňte tvar obloukové zdi: přiřaďte ji Čelní profil. CadLine

57 Návrh interiéru 57 Jak používat profilaci zdí? Klikněte na zeď pravým tlačítkem myši a zadejte příkaz Profilace/Přidat celý čelní profil. Program připraví nákres plochy zdi, který můžete umístit na výkres. Následně můžete nakreslit čelní pohled zdi pomocí nástrojů Definice profilu, které se zobrazí v paletě Pracovní nástroje. Jakmile dokončíte kreslení profilu, program změní tvar zdi. V případě kreslení složité geometrie, můžete přerušit příkaz stisknutím klávesy ESC, jakmile se umístí nákres zdi na pracovní plochu. Tímto způsobem se tvar zdi nezmění a nákres zůstane na pracovní ploše. Potom si můžete nakreslit tvar čelního pohledu zdi pomocí konstrukčních čar nástroji ze skupiny Kreslení v paletě Pracovní nástroje. Nakonec umístíte znovu nákres zdi na pracovní plochu, ale pozor - musí být umístěn na stejném místě jako byl umístěn předchozí nákres. Na základě konstrukčních čar můžete nakreslit čelní pohled pomocí nástrojů Definice profilu, které se zobrazí v paletě Pracovní nástroje. Jakmile dokončíte kreslení profilu, program změní tvar zdi. Krok za krokem Klikněte na delší hranu obloukové zdi pravým tlačítkem myši a z nabídky vyberte příkaz Profilace/Přidat celý čelní profil. Program připraví nákres obloukové zdi, který můžete umístit na výkres. Z nástrojů Definice profilu, které se zobrazily v paletě Pracovní nástroje, vyberte příkaz Polygon a nakreslete nový čelní pohled. Začněte kreslit z levého-spodního rohu, směrem nahoru o 2,4m, poté doprava 1,6m, pak znovu nahoru o 0,3m a následně uzavřete profil podél obrysu zdi. Jakmile dokončíte kreslení profilu, program změní tvar zdi.

58 58 Interior výuka Klikněte na delší hranu obloukové zdi pravým tlačítkem myši a z nabídky vyberte příkaz Profilace/Přidat celý čelní profil. Umístěte nákres obloukové zdi na výkres a stiskněte klávesu ENTER. Pomocí nástroje Offset ze skupiny Kreslení v paletě Pracovní nástroje umístěte čáry paralelně k dolní hraně nákresu zdi, směrem nahoru. Opakujte postupně vzdálenosti 0,15m a 0,6m. Potom vytvořte tři vertikální čáry ve vzdálenosti 0,8m, 1,05m a 1,4m levé vertikální hrany nákresu. Zarovnejte konce vertikálních čar k horizontálním tak, že spodní otvor musí mít 0.8m x 0.6m, prostřední 1.05m x 0.6m a horní 1.4m x 0.6m: klikněte na ovládací značku na konci čáry a z nabídky vyberte příkaz Změnit délku. Nakonec umístěte opět nákres zdi na výkres, pomocí předchozí metody. V nástrojích vyberte příkaz Polygon a obkreslete motiv. Jakmile dokončíte kreslení profilu, program změní tvar zdi. Klikněte na obloukovou zeď pravým tlačítkem myši a z nabídky vyberte příkaz Atributy. V zobrazeném dialogovém okně materiál změňte vnitřní materiál zdi, musí být stejný jako vnější materiál. CadLine

59 Návrh interiéru 59 POLICE Skříň ohraničenou obloukovou zdí můžete zkompletovat s policemi. Nejjednodušší způsob je tvorba pomocí již známého nástroje Deska. Použitím desek a zdí můžete snadno a rychle vytvořit většinu atypických interiérových konstrukcí a nábytků. Jak přemístit prvky ve 3D okně? Po výběru prvku na výkrese se zobrazí ovládací značky Přemístit a Rotovat. (Jestliže je zobrazení zdi příliš malé, značky nejsou zobrazeny. Zvětšete výkres pomocí skrolovacího kolečka myši, dokud se ovládací značky neobjeví.) Klikněte na značku Přemístit nebo Rotovat dlouhým klikem. Zobrazí se nabídka ovládacích značek. Prvek můžete přemístit, zrcadlit a zvednout. Kliknutím na barevné šipky můžete prvek přemístit ve směru hlavních os.

60 60 Interior výuka Krok za krokem Nastavte atributy desky: Klikněte pravým tlačítkem myši na nástroj Deska ze skupiny Modelování v paletě Pracovní nástroje. Výšku deky nastavte 0,15m a tloušťku 0,09m. Materiály všech ploch musí být stejné jako materiál obloukové zdi: Pantone S Nakreslete polici v rohu zdi pomocí nástroje Deska ze skupiny Modelování v paletě Pracovní nástroje. Jakmile dosáhnete obloukové hrany, vyberte v paletě Příkazový řádek klíčové slovo Oblouk. Police se zobrazí také ve 3D okně. Vyberte polici a klikněte na její značce pro přemístění dlouhým klikem. Vyberte z nabídky příkaz Zvednout kopii. Zvedněte kopii desky do výšky následující pásu. Jakmile se kurzor změní na tvar s E symbolem, umístěte novou desku kliknutím levým tlačítkem myši. Opakujte až po horní část skříňky. CadLine

61 Návrh interiéru 61 POKRYTÍ ZDÍ Na obloukových zdech vytvoříme motiv. Pokryjeme plochy 0,6m široké mezi 0,15m širokými pruhy dřevěným obkladem. jak vytvořit pokrytí zdi? Vyberte příkaz Pokládka plochy zdi ze skupiny Obklady a dlažby v paletě Pracovní nástroje a klikněte na hranu zdi. Umístěte nákres plochy zdi na pracovní plochu výkresu. V paletě Pracovní nástroje vyberte příkaz Přidat novou oblast pokládky. Pomocí nástrojů Definice profilu které se zobrazí v paletě Pracovní nástroje, zadejte plochu, která bude pokryta. Následně vyberte materiál v dialogovém okně Materiál. Program aktualizuje model zdi, podle provedených změn. Celý proces můžete stále sledovat ve 3D okně.

62 62 Interior výuka Krok za krokem Vyberte příkaz Pokládka plochy zdi ze skupiny Obklady a dlažby v paletě Pracovní nástroje a klikněte na vnější hranu severní obloukové zdi. Umístěte nákres na předchozí nákres, který byl použit pro profilaci zdi. Z palety Pracovní nástroje vyberte příkaz Přidat novou oblast pokládky. Z nástrojů Definice profilu, které se zobrazily v paletě Pracovní nástroje, vyberte příkaz Bod profilu a klikněte uvnitř pruhů 0,6m širokých. V zobrazeném dialogovém okně Materiál vyberte Buk. Nyní opět vyberte příkaz Přidat novou oblast pokládky a opakujte předchozí kroky pro přidání dalších dekorací. Celý proces můžete stále sledovat ve 3D okně. Zadání dekorací ukončete příkazem Zavřít a odstranit schéma. (Výběrem příkazu Zavřít, zůstává nákres zdi na výkrese.) Pokryjte také další obloukovou zeď, podle známé metody. CadLine
