1 ARCHline.XP 2014 Novinky 1 ARCHline.XP 2014 Release 2 Návrh kuchyně ARCHline.XP

2 2 ARCHline.XP 2014 Novinky Informace uvedená v tomto dokumentu podléhá změně bez předchozího upozornění a nepředstavuje závazek ze strany CadLine Kft. Software, které obsahuje informace obsažené v jakýchkoliv databázích, popsané v tomto dokumentu, podléhá licenční smlouvě nebo neuvedené dohodě. Software může být použito nebo kopírováno pouze v souladu s podmínkami dohody. Je protizákonné kopírovat software na jakékoliv médium s výjimkou výslovně povolených v licenční smlouvě nebo neuvedené dohodě. Uživatel licence (odběratel) si smí vytvořit jednu kopii software pro účely vytvoření záložní kopie. Žádná část tohoto manuálu nesmí být reprodukována, přenášena, přepisována nebo překládána do jakéhokoliv jazyka v jakékoliv formě nebo jakýmkoliv způsobem, bez výslovného písemného souhlasu CadLine kft CadLine kft. Všechna práva vyhrazena. V žádném případě nebude firma CadLine kft. odpovědná za zvláštní, nepřímé nebo následné škody vzniklé v souvislosti nebo vyplývající z použití toho dokumentu nebo softwarového vybavení zde popsaného. Microsoft, MS a MS-DOS jsou registrované obchodní známky a Windows je obchodní známka Microsoft Corporation. ARCHline.XP je obchodní známka CadLine Kft. Tato příručka byla vytvořena pomocí Microsoft Word a ARCHline.XP Překlad a jazyková úprava ArchiSoft - stavební a interiérový software Září 2014

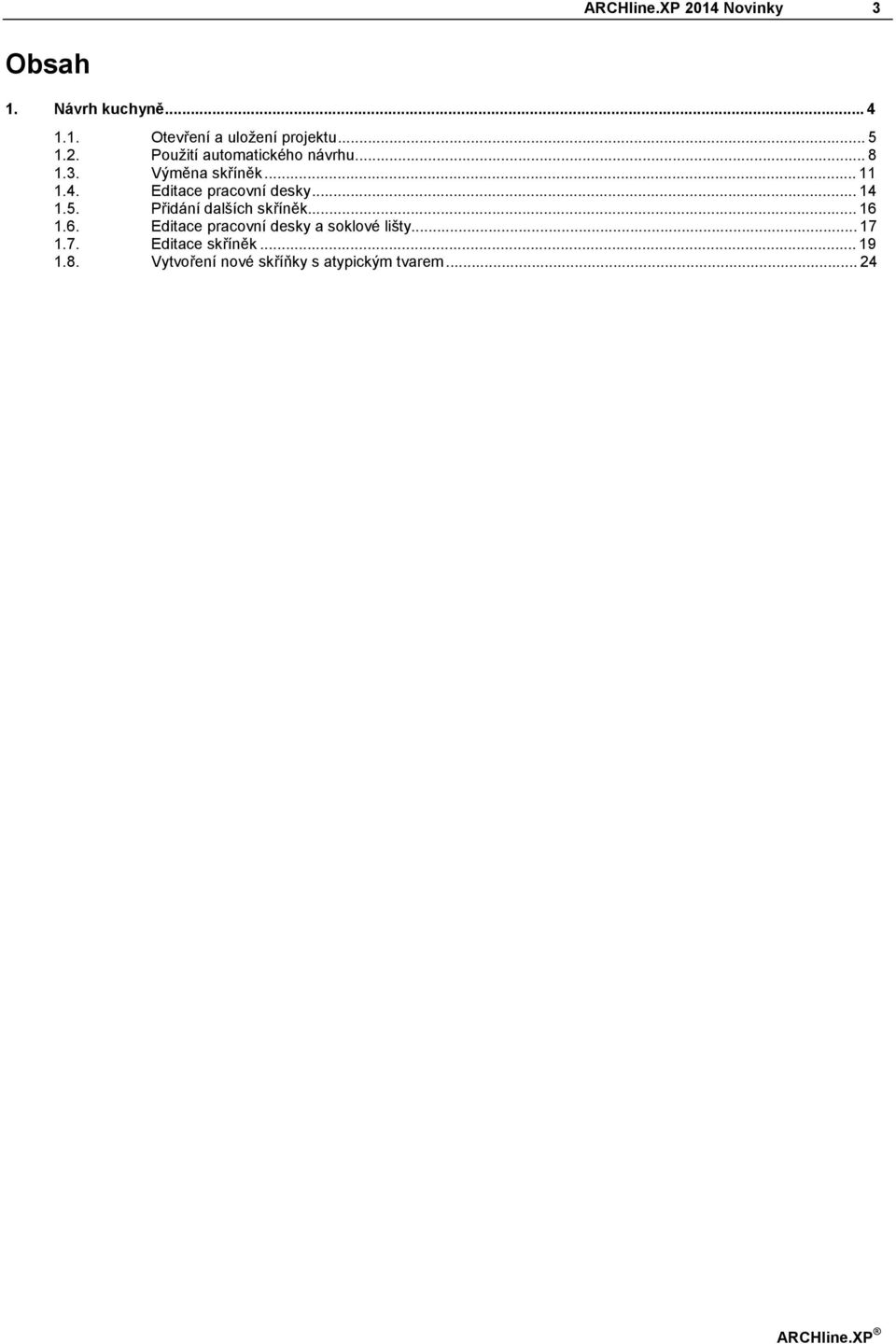

3 ARCHline.XP 2014 Novinky 3 Obsah 1. Návrh kuchyně Otevření a uložení projektu Použití automatického návrhu Výměna skříněk Editace pracovní desky Přidání dalších skříněk Editace pracovní desky a soklové lišty Editace skříněk Vytvoření nové skříňky s atypickým tvarem...24 ARCHline.XP

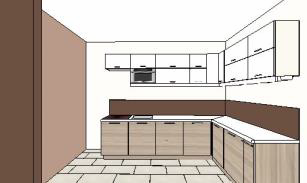

4 4 ARCHline.XP 2014 Novinky 1. Návrh kuchyně Pomocí nového nástroje pro návrh kuchyní KBB Design můžete vytvořit kompletní návrh kuchyně, který obsahuje spodní skříňky, pracovní desku, horní skříňky a příslušenství. Seznam katalogových položek v knihovnách programu můžete volně rozšířit stažením připravených objektů nebo vytvořením vlastních, které se mohou stát součástí návrhu kuchyně. Tento kurz prochází návrh kuchyňského projektu pomocí nové metody. Poskytuje následující principy a základní dovednosti pro návrh jak v 2D půdorysném plánu tak i ve 3D pohledech. Nábytkový design: spodní skříňky, pracovní deska, horní skříňky a příslušenství. Zobrazení : povrchové úpravy a materiály výrobců, stínování, fotorealistické (renderované) obrázky. Jako příklad použijeme dokončený projekt kuchyně interiérové designérky Andrey Nagy, uživatelky software ARCHline.XP. Cílem bude dosáhnout stejného výsledku, jako v uvedeném v příkladu: Video návrhu kuchyně na portálu YouTube Otevřete si seznam videí ve vašem prohlížeči: Video tutoriál se skládá z pěti částí. Stisknutím tlačítka se šipkou ve středu spustíte přehrávání videa. Přehrávání můžete zastavit kdykoliv budete potřebovat stisknutím tlačítka pauzy v levém dolním rohu.

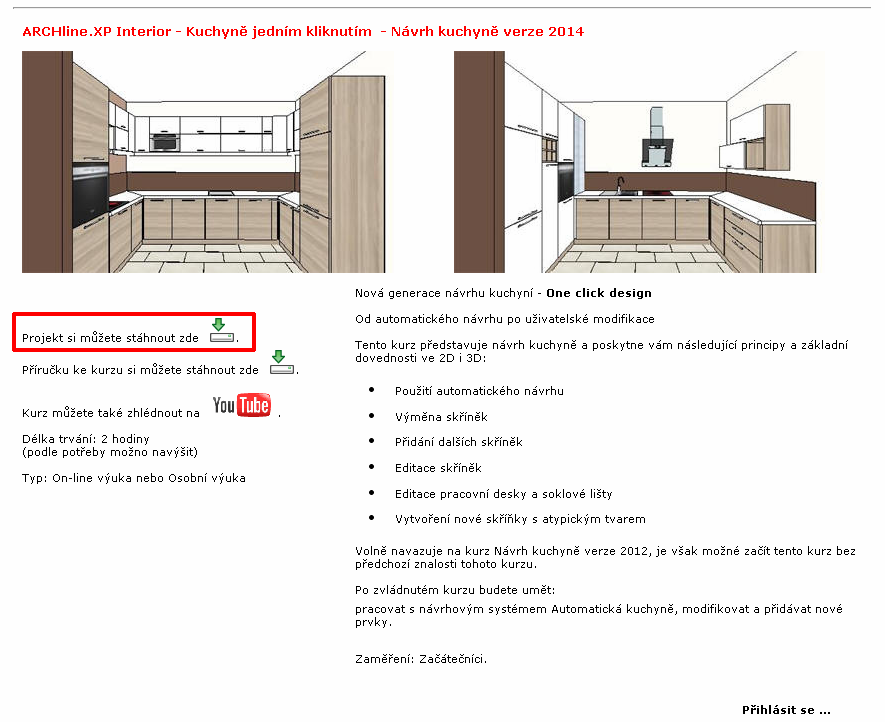

5 ARCHline.XP 2014 Novinky Otevření a uložení projektu Začněme tím, že otevřeme původním projekt Andrey a budeme na něm pracovat,. Tento projekt v tuto chvíli neobsahuje žádné obklady a dlažby. Jestliže jste si ještě nestáhli soubor s projektem: Workshop - Preliminary level, stáhněte si jej z webových stránek a nainstalujte jej. Obsahuje veškeré projekty, knihovny a materiály pro všechny semináře. Začínáme Spusťte program ARCHline.XP Interior. 2 Jestliže máte ARCHline.XP v módu Architektura přepněte se do módu Interior pomocí příkazu Soubor Preference. V dialogovém okně se přepněte na kartu Uživatelské prostředí a ve volbě Přepnout na jinou edici programu zadejte Interior. Po restartu se program spustí v módu Interior. Klikněte na tlačítko Otevřít projekt: Vyberte soubor: \Dokumenty\ARCHlineXP Draw\2014\Workshop - Kitchen\WS_kitchen_start_eng.pro ARCHline.XP

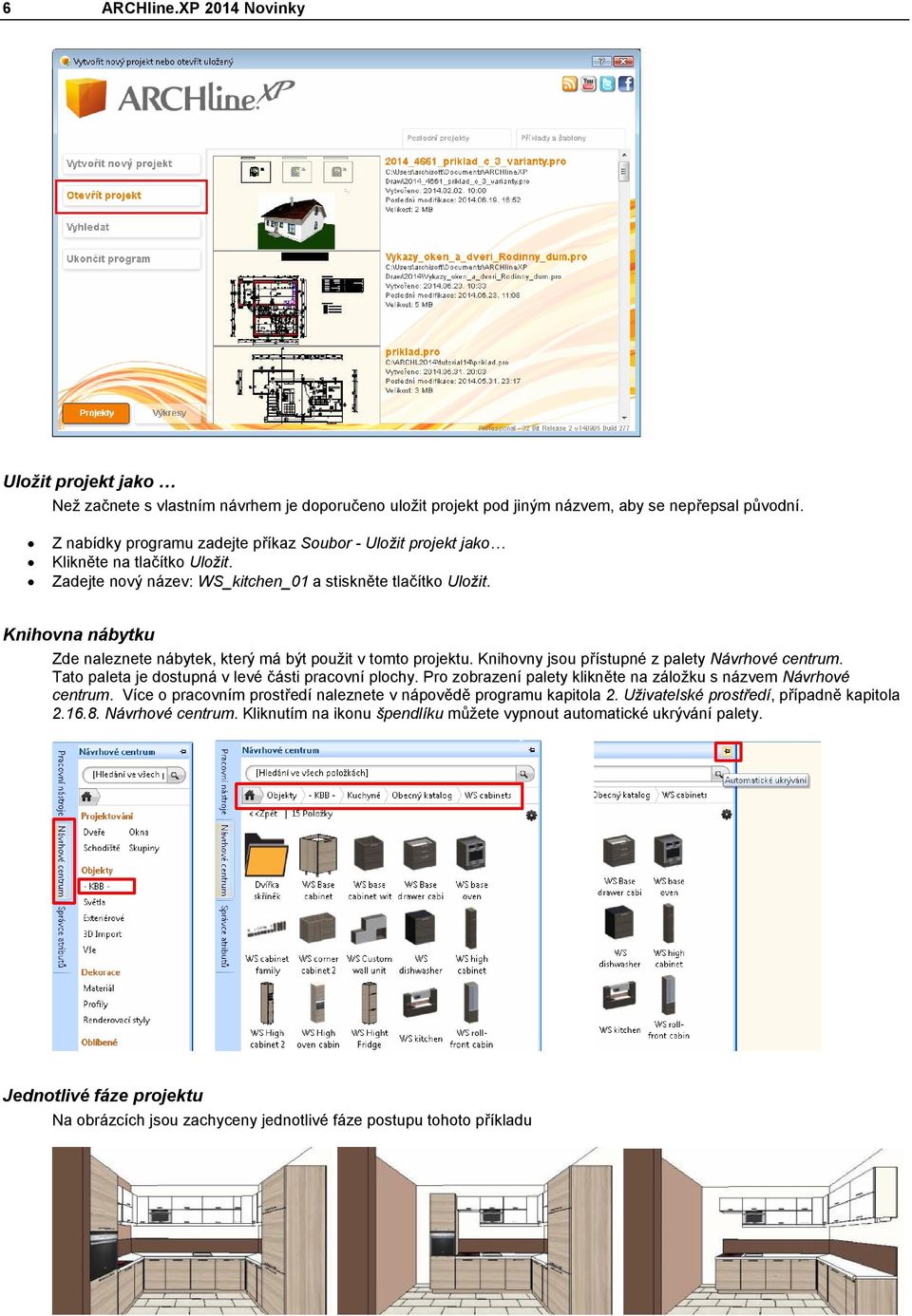

6 6 ARCHline.XP 2014 Novinky Uložit projekt jako Než začnete s vlastním návrhem je doporučeno uložit projekt pod jiným názvem, aby se nepřepsal původní. Z nabídky programu zadejte příkaz Soubor - Uložit projekt jako Klikněte na tlačítko Uložit. Zadejte nový název: WS_kitchen_01 a stiskněte tlačítko Uložit. Knihovna nábytku Zde naleznete nábytek, který má být použit v tomto projektu. Knihovny jsou přístupné z palety Návrhové centrum. Tato paleta je dostupná v levé části pracovní plochy. Pro zobrazení palety klikněte na záložku s názvem Návrhové centrum. Více o pracovním prostředí naleznete v nápovědě programu kapitola 2. Uživatelské prostředí, případně kapitola Návrhové centrum. Kliknutím na ikonu špendlíku můžete vypnout automatické ukrývání palety. Jednotlivé fáze projektu Na obrázcích jsou zachyceny jednotlivé fáze postupu tohoto příkladu

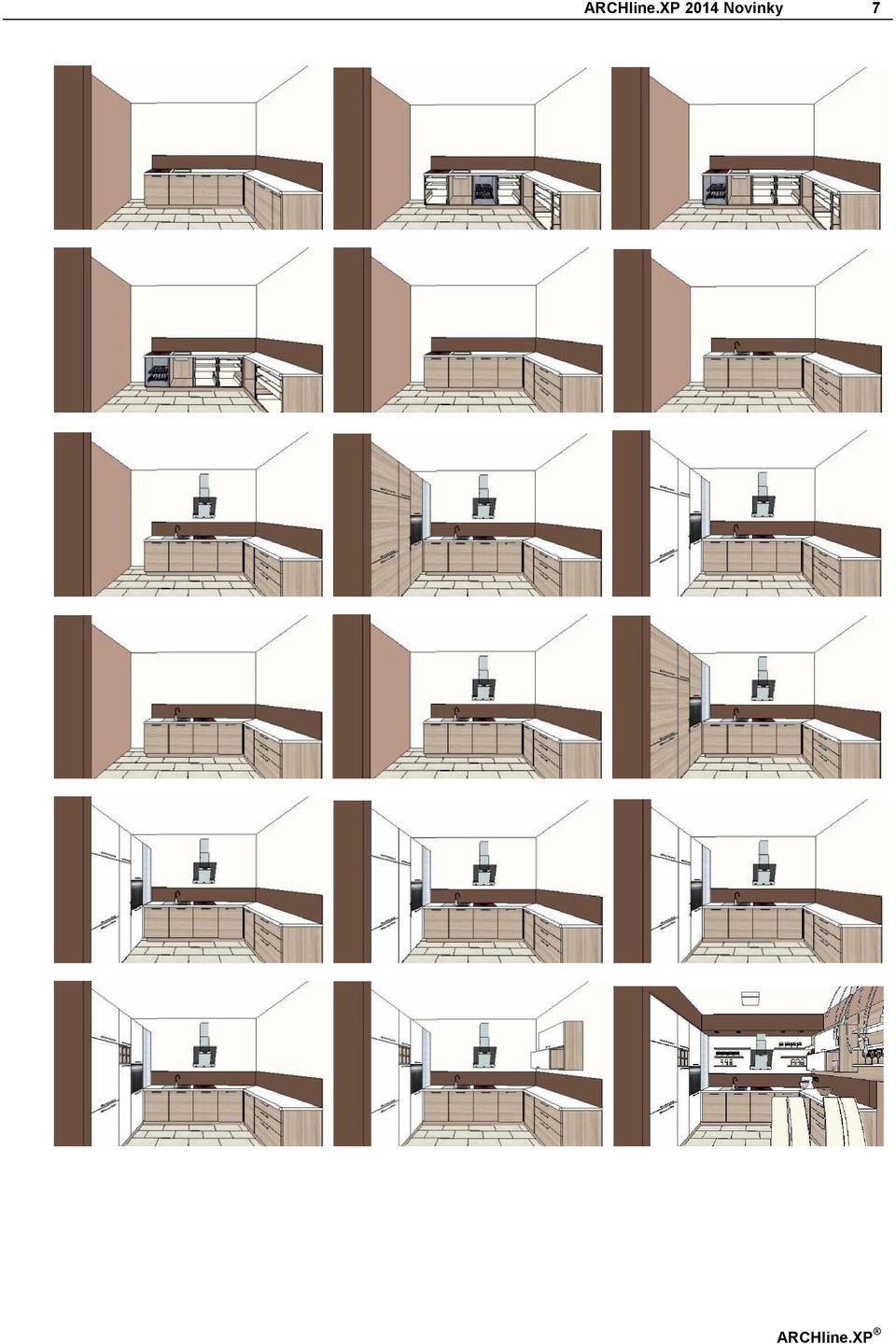

7 ARCHline.XP 2014 Novinky 7 ARCHline.XP

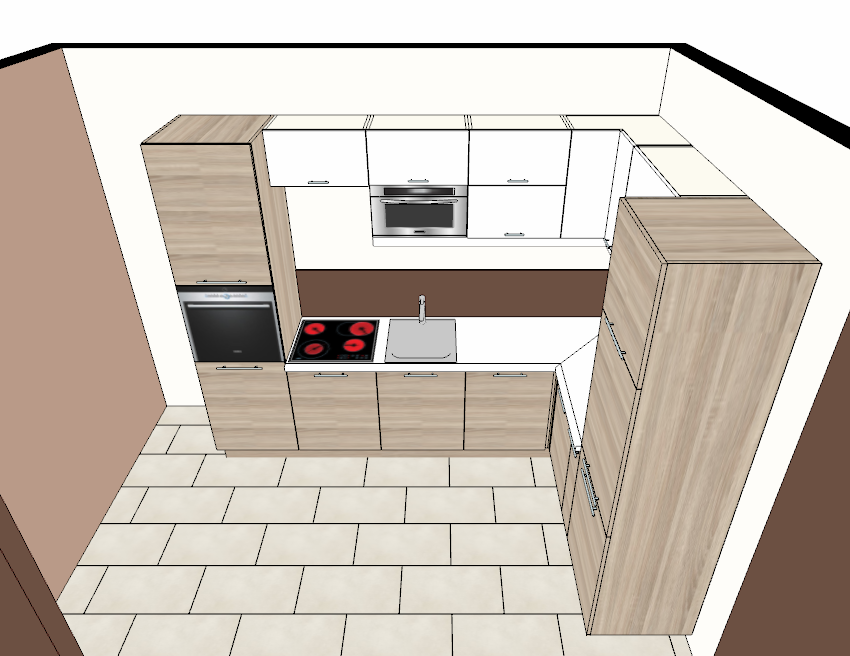

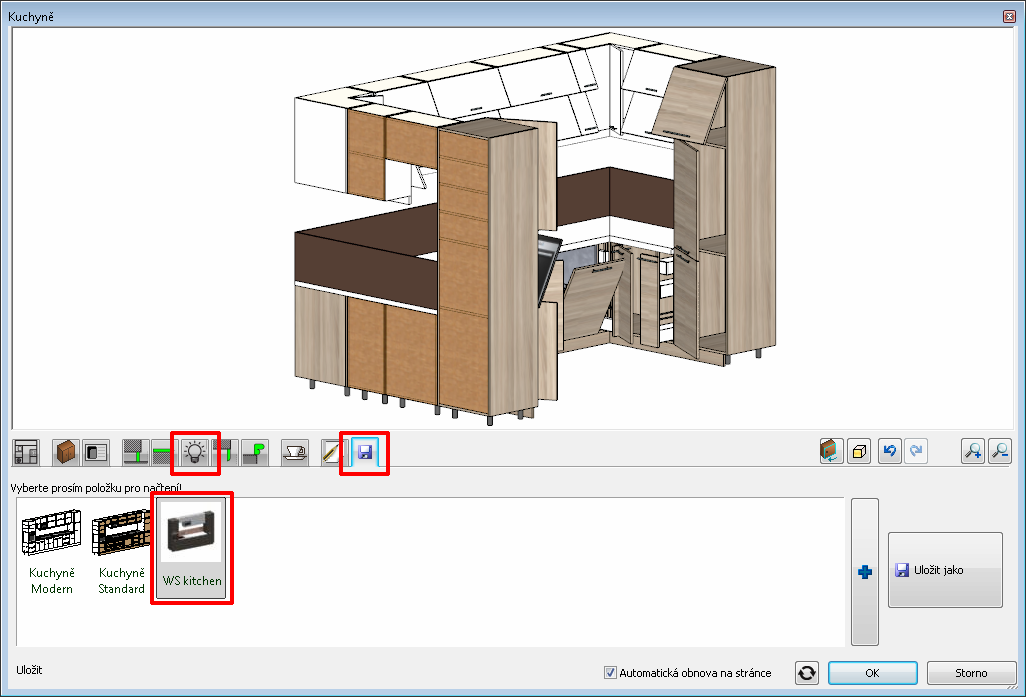

8 8 ARCHline.XP 2014 Novinky 1.2. Použití automatického návrhu Nakreslete kuchyň pomocí automatického návrhu Pro zobrazení obou oken, jak 2D půdorysného tak i 3D pohledového okna, klikněte v paletě NaviBar na tlačítko Zvětšit aktivní okno nebo požijte příkaz Okno Zvětšit aktivní okno. Více o pracovním prostředí naleznete v nápovědě programu kapitola 2. Uživatelské prostředí, případně 2.5. Paleta NaviBar. Zmenšení a zvětšení pracovní plochy provedete přetočením kolečka myši. Přemístění pracovní plochy docílíte tak, že zmáčknete kolečko myši, podržíte jej stlačené a projekt přemístíte pohybem myši. Zadejte příkaz z palety Pracovní nástroje KBB Design Automatický návrh. Nakreslete referenční čáru na půdorysném výkrese podle obrázku. Postupně klikněte v bodech Potvrďte kliknutím pravého tlačítka myši nebo stiskněte klávesu Enter. Zobrazí se dialogové okno Kuchyně. Přepněte se na kartu Uložit a ze seznamu uložených výrobních řad kliknutím na ikonu vyberte WS kitchen. Tím se převede výrobní řada kuchyně na zadání WS kitchen. Na kartě Osvětlení zapněte volbu Skrýt objekt, pro vypnutí osvětlení kuchyňské linky. Stiskněte tlačítko OK pro zavření dialogového okna a umístění vybrané kuchyně do projektu.

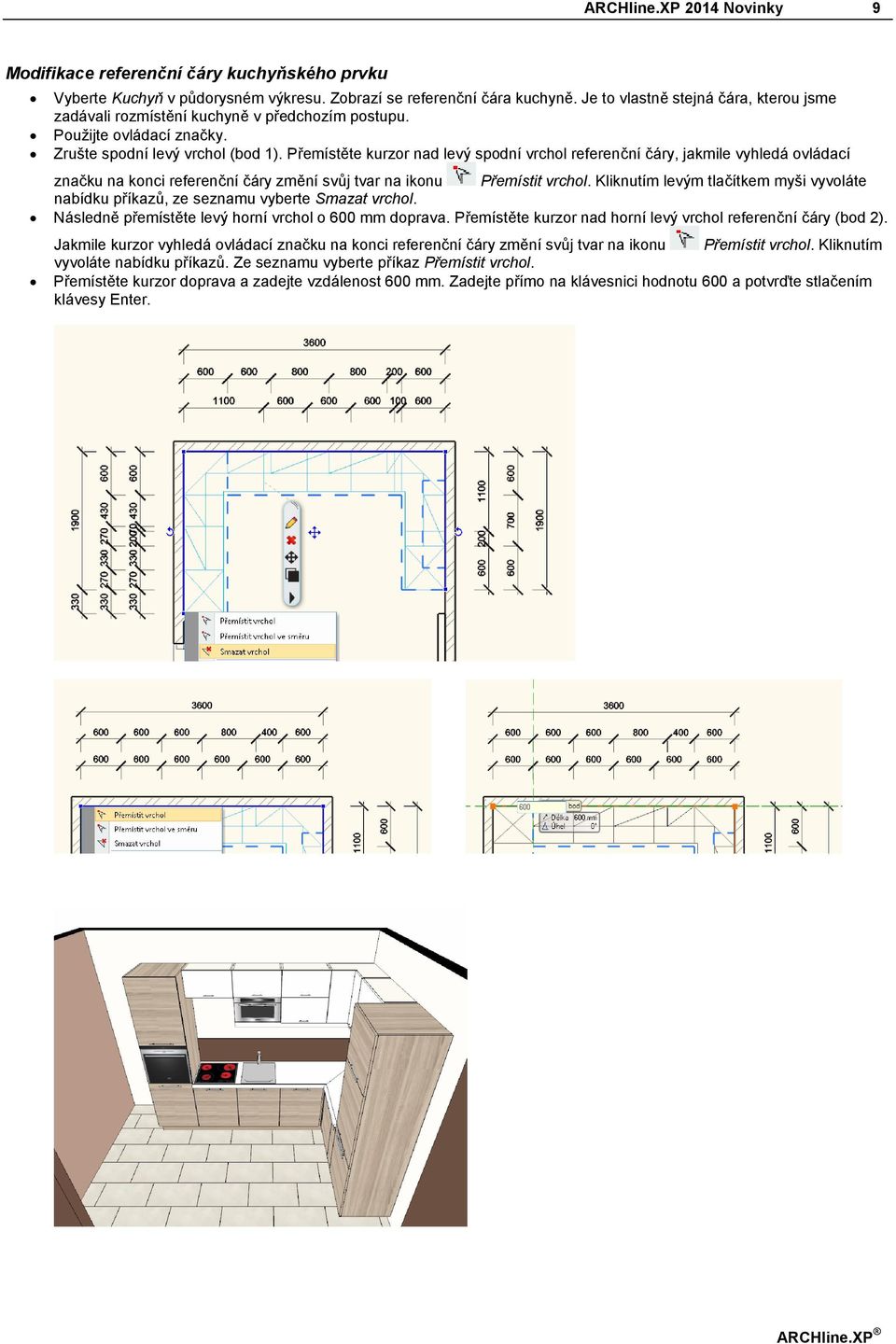

9 ARCHline.XP 2014 Novinky 9 Modifikace referenční čáry kuchyňského prvku Vyberte Kuchyň v půdorysném výkresu. Zobrazí se referenční čára kuchyně. Je to vlastně stejná čára, kterou jsme zadávali rozmístění kuchyně v předchozím postupu. Použijte ovládací značky. Zrušte spodní levý vrchol (bod 1). Přemístěte kurzor nad levý spodní vrchol referenční čáry, jakmile vyhledá ovládací značku na konci referenční čáry změní svůj tvar na ikonu Přemístit vrchol. Kliknutím levým tlačítkem myši vyvoláte nabídku příkazů, ze seznamu vyberte Smazat vrchol. Následně přemístěte levý horní vrchol o 600 mm doprava. Přemístěte kurzor nad horní levý vrchol referenční čáry (bod 2). Jakmile kurzor vyhledá ovládací značku na konci referenční čáry změní svůj tvar na ikonu Přemístit vrchol. Kliknutím vyvoláte nabídku příkazů. Ze seznamu vyberte příkaz Přemístit vrchol. Přemístěte kurzor doprava a zadejte vzdálenost 600 mm. Zadejte přímo na klávesnici hodnotu 600 a potvrďte stlačením klávesy Enter. ARCHline.XP

10 10 ARCHline.XP 2014 Novinky Vypněte pečící troubu a ledničku Zobrazte dialogové okno atributů kuchyně. Vyberte kuchyň v půdorysném plánu a klikněte na tlačítko Atributy. Přepněte se do panelu Pravidla a vypněte Troubu a Ledničku. Vypněte horní skříňky V panelu Pravidla vypněte návrh horních skříněk. Volby u parametrů Skříňky vlevo a Skříňky vpravo nastavte na Pouze spodní skříňky.

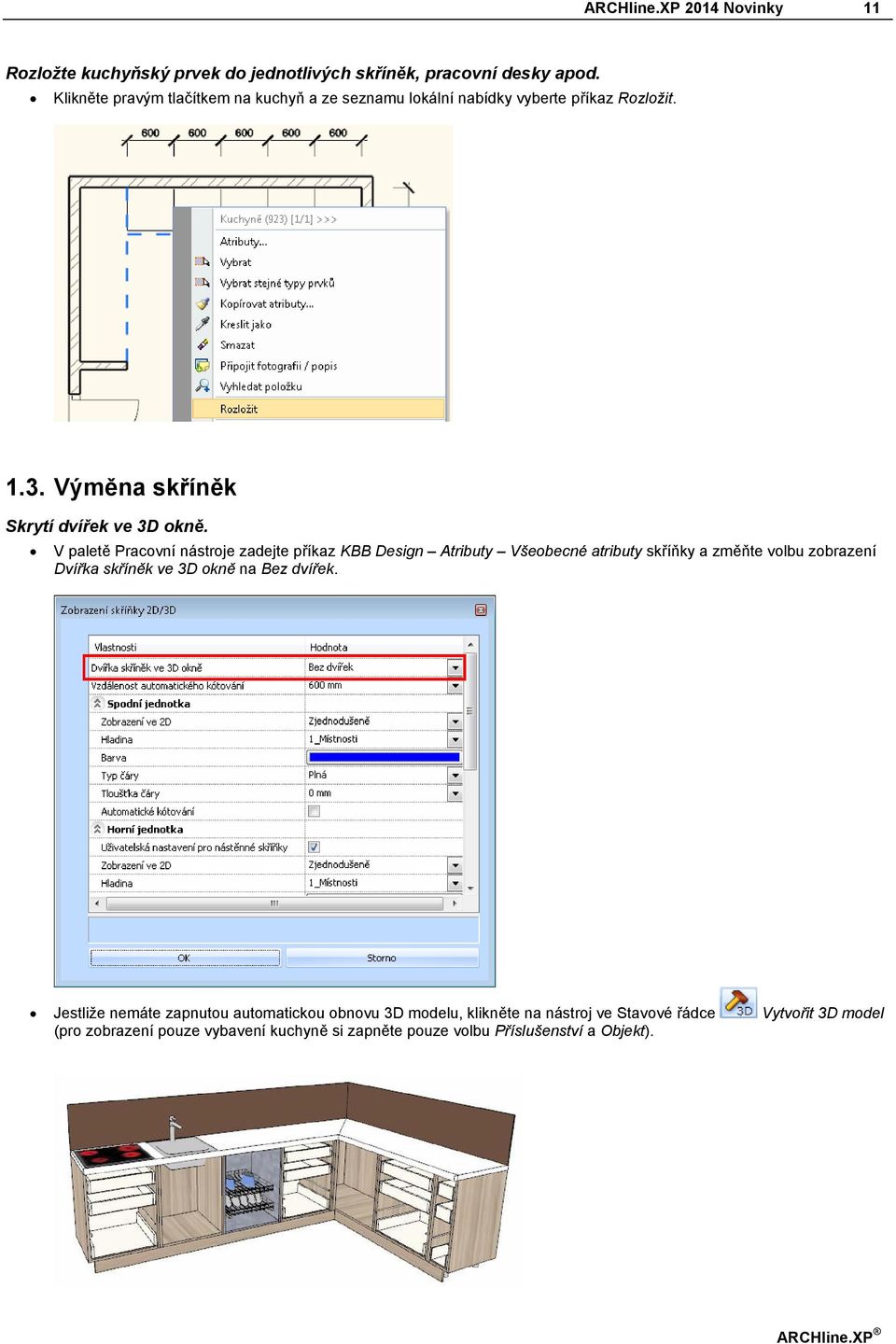

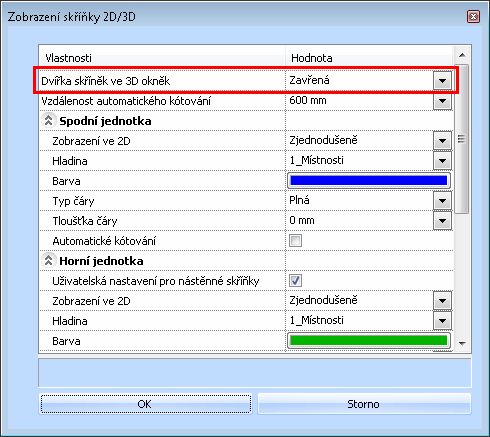

11 ARCHline.XP 2014 Novinky 11 Rozložte kuchyňský prvek do jednotlivých skříněk, pracovní desky apod. Klikněte pravým tlačítkem na kuchyň a ze seznamu lokální nabídky vyberte příkaz Rozložit Výměna skříněk Skrytí dvířek ve 3D okně. V paletě Pracovní nástroje zadejte příkaz KBB Design Atributy Všeobecné atributy skříňky a změňte volbu zobrazení Dvířka skříněk ve 3D okně na Bez dvířek. Jestliže nemáte zapnutou automatickou obnovu 3D modelu, klikněte na nástroj ve Stavové řádce Vytvořit 3D model (pro zobrazení pouze vybavení kuchyně si zapněte pouze volbu Příslušenství a Objekt). ARCHline.XP

12 12 ARCHline.XP 2014 Novinky Výměna myčky za sporák 2 Kliknutím na plochu 3D okna aktivujte tento pohled. V návrhovém centru otevřete knihovnu Objekty KBB Kuchyně Obecný katalog WS cabinets. Přetáhněte (technikou drag&drop) prvek WS base cabinet nad myčku a uvolněte tlačítko myši. Ze zobrazené nabídky vyberte příkaz Vyměnit jednotku se stejnými rozměry. Techniku drag&drop zde použijeme tak, že klikneme levým tlačítkem myši na požadovaném prvku v knihovně, ponecháme tlačítko stlačené a přemístíme kurzor myši nad cílový prvek v 3D pohledu. Zde tlačítko uvolníme. Přetáhněte (technikou drag&drop) prvek WS dishwasher nad levou skříňku a uvolněte tlačítko myši. Ze zobrazené nabídky vyberte příkaz Vyměnit jednotku se stejnými rozměry.

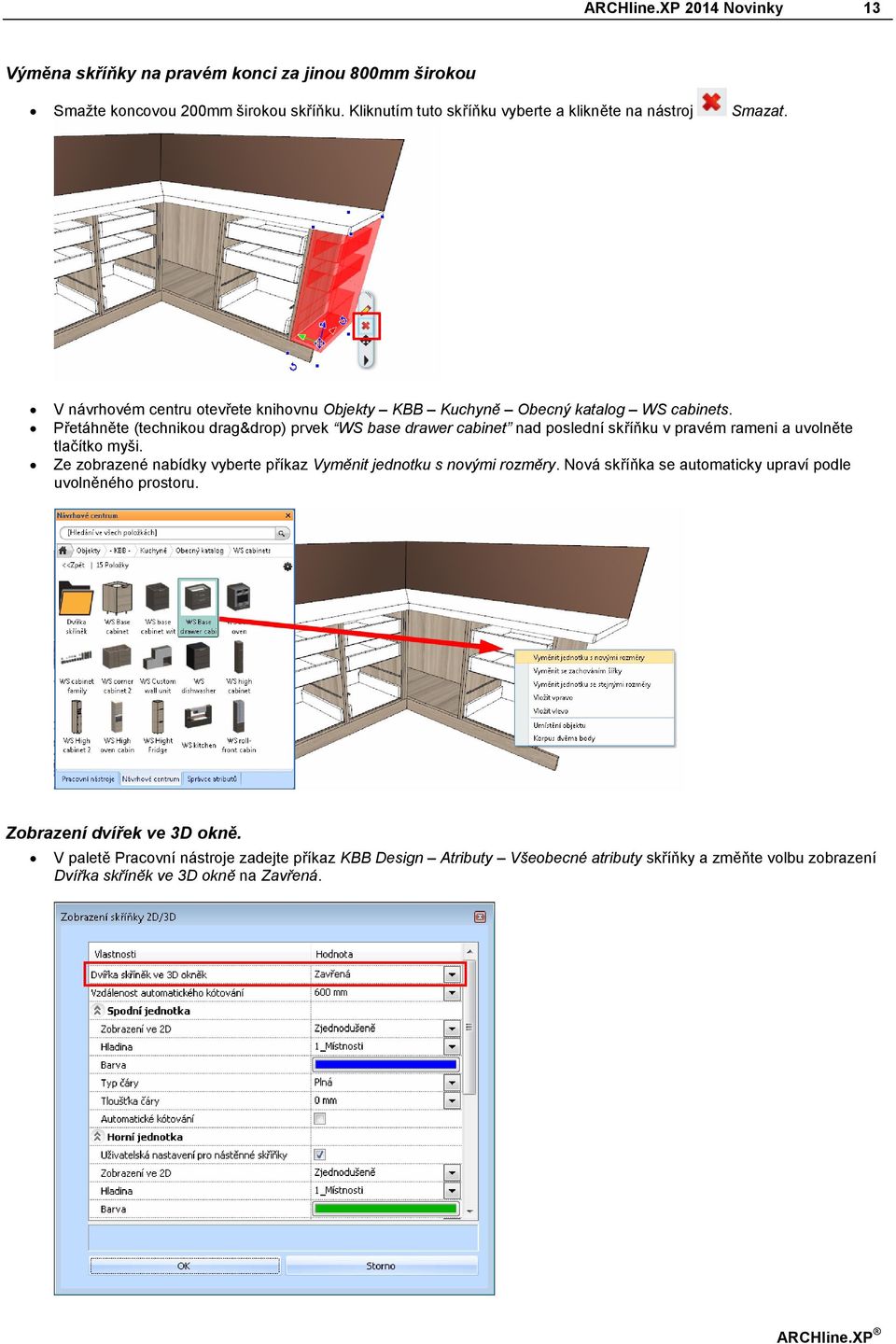

13 ARCHline.XP 2014 Novinky 13 Výměna skříňky na pravém konci za jinou 800mm širokou Smažte koncovou 200mm širokou skříňku. Kliknutím tuto skříňku vyberte a klikněte na nástroj Smazat. V návrhovém centru otevřete knihovnu Objekty KBB Kuchyně Obecný katalog WS cabinets. Přetáhněte (technikou drag&drop) prvek WS base drawer cabinet nad poslední skříňku v pravém rameni a uvolněte tlačítko myši. Ze zobrazené nabídky vyberte příkaz Vyměnit jednotku s novými rozměry. Nová skříňka se automaticky upraví podle uvolněného prostoru. Zobrazení dvířek ve 3D okně. V paletě Pracovní nástroje zadejte příkaz KBB Design Atributy Všeobecné atributy skříňky a změňte volbu zobrazení Dvířka skříněk ve 3D okně na Zavřená. ARCHline.XP

14 14 ARCHline.XP 2014 Novinky 1.4. Editace pracovní desky Přemístění varné desky Kliknutím vyberte pracovní desku. Klikněte na ovládací značku varné desky a vyberte příkaz Přemístit Přemístěte kurzor myši doprava a zadejte vzdálenost 1500mm. Potvrďte Enterem. Vyberte jiný dřez a přidejte kohoutek Editujte pracovní desku. Pravým tlačítkem klikněte na pracovní desku a z lokální nabídky vyberte příkaz Atributy. Klikněte v náhledovém okně na dřez (nebo se prostě přepněte na kartu Dřez), ze seznamu vyberte Dřez s odkapávačem nalevo a nastavte vzdálenost zleva 830 mm.

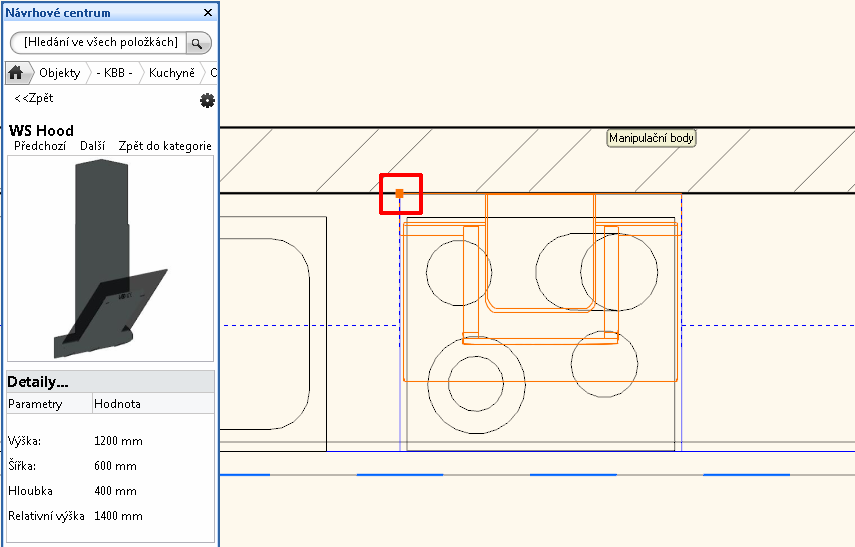

15 ARCHline.XP 2014 Novinky 15 Klikněte na záložku Kohoutek. Ze seznamu vyberte Kohoutek a umístěte jej na správnou pozici: Rotace kolem osy Z: +45, Posun vlevo/vpravo: -140 mm, Posun vpřed/vzad: +80 mm. Potvrďte zadání tlačítkem OK. Přidaní digestoře V návrhovém centru otevřete knihovnu Objekty KBB Kuchyně Obecný katalog Příslušenství. V seznamu vyberte prvek WS hood a nastavte jeho relativní výškovou úroveň na 1400 mm. Přepněte se do půdorysného 2D okna. Přetáhněte (technikou drag&drop) prvek nad varnou desku a uvolněte tlačítko myši. Umístěte digestoř svým horním levým rohem nad varnou desku. Přitažlivost na manipulační body vám pomůže vyhledat správný vrchol skříňky s varnou deskou. 2 Pokud byste chtěli začít odtud, nebo pokud máte pocit, že jste nemohli sledovat všechny předchozí kroky, otevřete si prosím následující sobor projektu: WS_kitchen_step2_eng.pro. ARCHline.XP

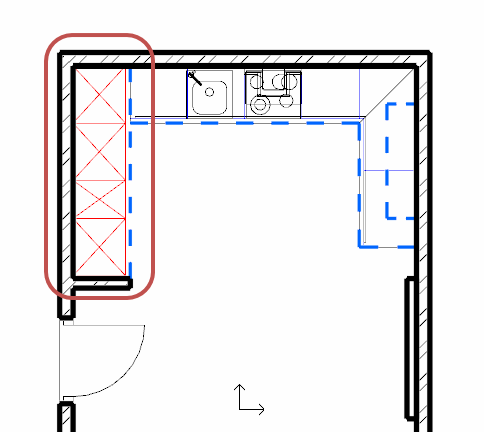

16 16 ARCHline.XP 2014 Novinky 1.5. Přidání dalších skříněk Přidání vysokých skříní V návrhovém centru otevřete knihovnu Objekty KBB Kuchyně Obecný katalog WS cabinets. Přetáhněte (technikou drag&drop) skříň WS roll-front cabinet na půdorysný výkres a uvolněte tlačítko myši. Umístěte skříň na levou zeď do horního levého rohu. Přitažlivost vám pomůže vyhledat správnou pozici skříňky. Pro umístění klikněte na vnitřní hraně zdi v blízkosti rohu (například uprostřed skříně viz obrázek). Nedávejte kurzor přímo do rohu nebo se vám skříň otočí (převezme orientaci hrany další zdi). Příkaz pro vložení skříně je stále aktivní. Příkaz ukončíte tlačítkem ESC nebo pravým tlačítkem myši. Použijte postup také pro další vysoké skříně: 2. WS High oven cabinet, 3. WS high cabinet a 4. WS High Fridge, které umístěte vedle sebe. Změna čelních dvířek vysokých skříní V návrhovém centru otevřete knihovnu Objekty KBB Kuchyně Obecný katalog WS cabinets Dvířka skříněk. Přetáhněte (technikou drag&drop) dvířka WS front white cabinet na první vysokou skříň a uvolněte tlačítko myši. Ze zobrazené nabídky vyberte příkaz Použít jako čelo korpusu. Typ dvířek skříně se změní a příkaz je stále aktivní. Klikněte postupně i na další vysoké skříňky, tím změníte i jejich typ dvířek. Pro ukončení zadání stiskněte pravé tlačítko myši nebo klávesu Enter.

17 ARCHline.XP 2014 Novinky Editace pracovní desky a soklové lišty Zarovnání pracovní desky k roletě vysoké skříně Na půdorysném výkrese vyberte pracovní desku. Přemístěte její levý horní roh k rohu vysoké skříňky. Použijte ovládací značky. ARCHline.XP

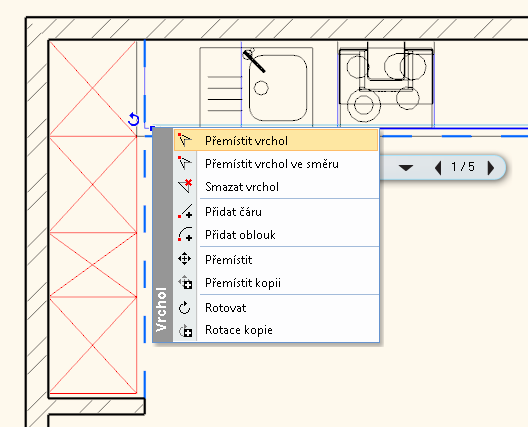

18 18 ARCHline.XP 2014 Novinky Když kliknete v místě, kde je několik prvků, software zobrazí roletový seznam všech prvků poblíž kurzoru, které je možné vybrat. V titulku se zobrazí typ aktuálně vybraného prvku. Ostatní typy zobrazíte pomocí zobrazených šipek. Vyberte typ Pracovní deska. Vyberte ovládací značku Přemístit vrchol a přemístěte konec referenční čáry k vysoké skříni. Ukončete příkaz stisknutím pravého tlačítka myši nebo klávesou Enter. Prodloužení soklové lišty Na půdorysném výkrese vyberte soklovou lištu (v programu označena jako typ Římsa). Přemístěte její levý spodní roh k vysoké skříňce a poté připojte další segment. Použijte ovládací značky. Soklová lišta je v programu označena jako typ Římsa. Vyberte typ Římsa. Vyberte ovládací značku Přemístit vrchol a přemístěte konec referenční čáry k vysoké skříni.

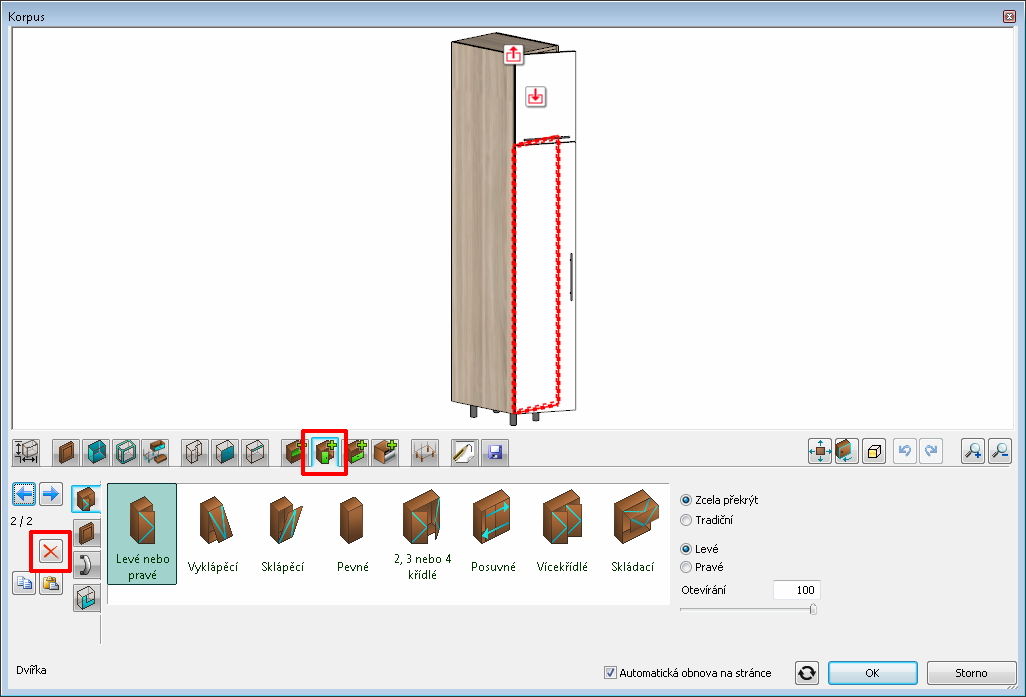

19 ARCHline.XP 2014 Novinky 19 Vyberte ovládací značku Přidat čáru a přemístěte konec referenční čáry do pravého spodního rohu spodní vysoké skříně. Ukončete příkaz stisknutím pravého tlačítka myši nebo klávesou Enter Editace skříněk 2 Tuto kapitolu můžete zcela přeskočit tím, že nahradíte vysokou skříň širokou 400mm za skříň WS high cabinet 2. Editujte vysokou skříň širokou 400mm, v dialogovém okně použijte karty. Smažte spodní dvířka Pro editaci 400 mm široké vysoké skříně vyberte tuto skříň a stiskněte tlačítko Atributy. Zobrazí se dialogové okno Korpus. Přepněte se na kartu Dvířka. Stiskněte klávesu Alt a v náhledu klikněte na spodní dvířka, nebo pro výběr použijte přepínací šipky. Jakmile jsou dvířka vybrána (označena červeným rámečkem) můžete je smazat kliknutím na tlačítko Smazat objekt. ARCHline.XP

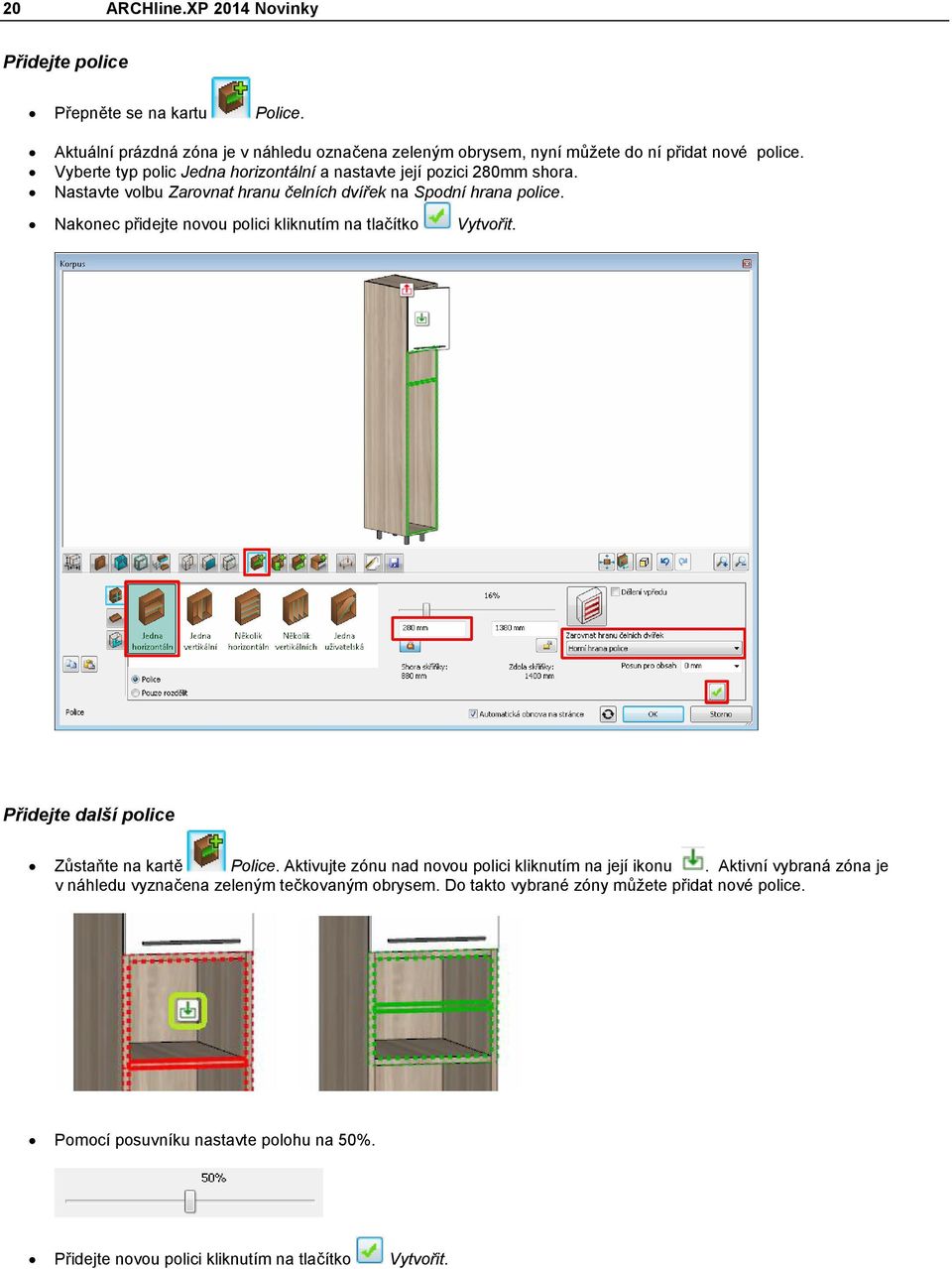

20 20 ARCHline.XP 2014 Novinky Přidejte police Přepněte se na kartu Police. Aktuální prázdná zóna je v náhledu označena zeleným obrysem, nyní můžete do ní přidat nové police. Vyberte typ polic Jedna horizontální a nastavte její pozici 280mm shora. Nastavte volbu Zarovnat hranu čelních dvířek na Spodní hrana police. Nakonec přidejte novou polici kliknutím na tlačítko Vytvořit. Přidejte další police Zůstaňte na kartě Police. Aktivujte zónu nad novou polici kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat nové police. Pomocí posuvníku nastavte polohu na 50%. Přidejte novou polici kliknutím na tlačítko Vytvořit.

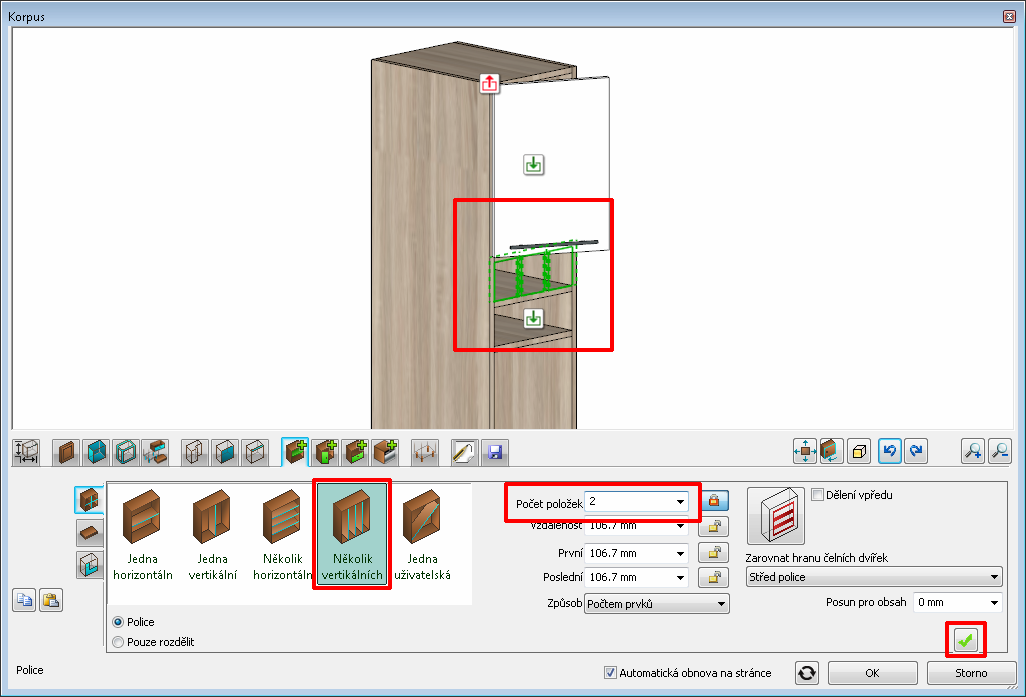

21 ARCHline.XP 2014 Novinky 21 Zůstaňte na kartě Police. Aktivujte zónu nad novou polici kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat nové police. Vyberte typ polic Několik vertikálních a nastavte Počet položek na 2. Přidejte nové police kliknutím na tlačítko Vytvořit. ARCHline.XP

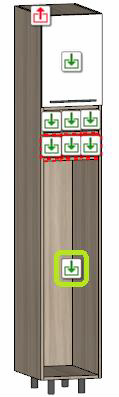

22 22 ARCHline.XP 2014 Novinky Zůstaňte na kartě Police. Aktivujte zónu pod vertikálním rozdělením kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat nové police. Přidejte nové police kliknutím na tlačítko Vytvořit. Přidejte zásuvku Přepněte se na kartu Zásuvky. Aktivujte spodní prázdnou zónu kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat novou zásuvku. Vyberte typ zásuvky Jednotlivý s čelem. Klikněte na záložku Objekt zásuvky. Vypněte volbu Použít implicitní, abyste mohli použít uživatelský objekt. Ze seznamu vyberte objekt Úzké vysunovací zásuvky. Klikněte na tlačítko Atributy objektu a modifikujte výšku objektu na 1100mm.

23 ARCHline.XP 2014 Novinky Přidejte novou zásuvku kliknutím na tlačítko 23 Vytvořit. Výsledek bude vypadat takto: 2 Pokud byste chtěli začít odtud, nebo pokud máte pocit, že jste nemohli sledovat všechny předchozí kroky, otevřete si prosím následující sobor projektu: WS_kitchen_step3_eng.pro. ARCHline.XP

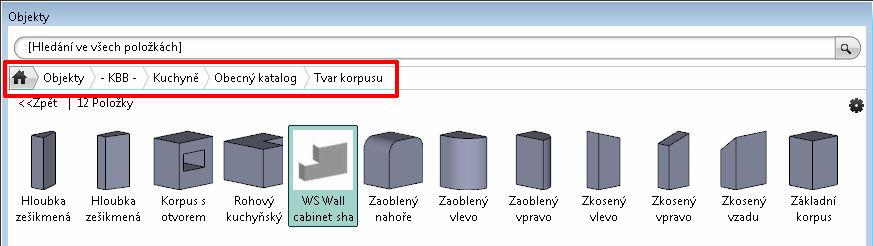

24 24 ARCHline.XP 2014 Novinky 1.8. Vytvoření nové skříňky s atypickým tvarem 2 Tuto kapitolu můžete přeskočit a z návrhového centra umístěte do projektu skříňku WS Custom wall cabinet. V paletě Pracovní nástroje zadejte příkaz KBB design Atributy Skříňka. (příkazy naleznete ve verzi Interior) Zadejte tvar a rozměry Přepněte se na kartu Tvar. Ze seznamu vyberte typ tvaru korpusu Uživatelský. Nyní můžete vybrat pro tvar korpusu libovolný objekt. Na kartě Uživatelský tvar stiskněte tlačítko a z kategorie Objekty KBB Kuchyně Obecný katalog Tvar korpusu vyberte objekt WS Wall cabinet shape. Výběr potvrďte tlačítkem OK.

25 ARCHline.XP 2014 Novinky 25 Přepněte se na kartu Rozměry. Nastavte parametry: Místo pro nožičky = 0 mm Výška korpusu = 800 mm Z roletového seznamu Typ skříňky vyberte Horní skříňka. Modifikace implicitního nastavení Přepněte se na kartu Implicitní nastavení čela. Z kategorie Objekty KBB Kuchyně Obecný katalog Dvířka skříněk vyberte objekt WS front white. Klikněte na záložku Úchytka dvířek. Ze seznamu vyberte objekt Úchytka prut rovná 120. (Tato nastavení nemají zatím žádný viditelný efekt, neboť ještě nemáme čelní dvířka.) Přepněte se na kartu Implicitní nastavení panelu. Zde aktivujte záložku Bočnice. Z kategorie Objekty KBB Kuchyně Obecný katalog WS cabinets Dvířka skříněk vyberte objekt WS front vertical. ARCHline.XP

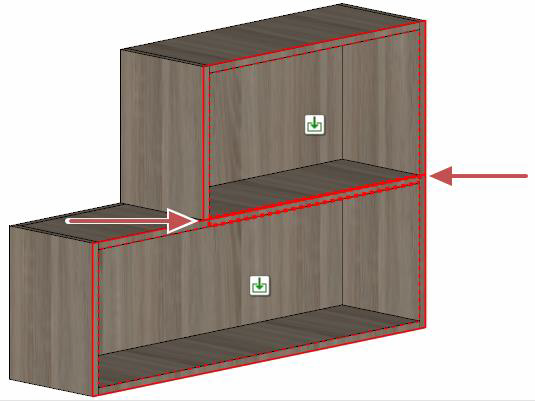

26 26 ARCHline.XP 2014 Novinky Přidejte horizontální polici Přepněte se na kartu Police. Aktuální prázdná zóna je v náhledu označena zeleným obrysem, nyní do ní můžete přidat nové police. Vyberte typ police Jedena horizontální a ponechte její nastavení na 50%. Zapněte volbu Dělení vpředu. Dělení vpředu VYPNUTO Dělení vpředu ZAPNUTO Z roletového seznamu Zarovnat hranu čelních dvířek vyberte Horní hrana police. Přidejte novou polici kliknutím na tlačítko Vytvořit.

27 ARCHline.XP 2014 Novinky 27 Přidejte vertikální polici Zůstaňte na kartě Police. Aktivujte spodní prázdnou zónu kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat nové police. Vyberte typ police Jedna vertikální a nastavte její pozici 400mm zprava. Z roletového seznamu Zarovnat hranu čelních dvířek vyberte Střed police. Přidejte novou polici kliknutím na tlačítko Vytvořit. Přidejte dvířka Přepněte se na kartu Dvířka. Aktivujte horní prázdnou zónu kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat nová dvířka. ARCHline.XP

28 28 ARCHline.XP 2014 Novinky Vyberte typ Vyklápěcí. Přidejte nová dvířka kliknutím na tlačítko Vytvořit. Aktivujte spodní levou prázdnou zónu kliknutím na její ikonu. Aktivní vybraná zóna je v náhledu vyznačena zeleným tečkovaným obrysem. Do takto vybrané zóny můžete přidat nová dvířka. Přidejte nová dvířka kliknutím na tlačítko Vytvořit.

29 ARCHline.XP 2014 Novinky 29 Uložte nový objekt Přepněte se na kartu Všeobecné atributy. Nastavte Relativní výšku na 1400 mm. Přepněte se na kartu Uložit. Klikněte na tlačítko Uložit jako a uložte skříňku do kategorie Objekty KBB Kuchyně Obecný katalog WS cabinets. ARCHline.XP

30 30 ARCHline.XP 2014 Novinky Zavřete dialogové okno a umístěte novou skříňku pomocí techniky Drag&Drop na výkres. Umístění skříňky je na projektu indikováno obdélníkem u pravé zdi.
