2 2 Úvod Modul je jedním ze základních modulů systému Palstat CAQ. Informace zadávané v tomto modulu jsou využívány v dalších modulech systému Palstat CAQ a některé moduly nemohou být bez použití modulu provozovány. Při některých aplikací dochází u tohoto modulu k propojení na informační systémy a k přenosu základních informací. V modulu jsou evidovány položky, na které jsou kladeny požadavky na jakost, tj. zpravidla vyráběné díly (podsestavy, sestavy apod.) a nakupované materiály potřebné pro jejich výrobu. Manuál dále pracuje pouze s pojmem Díl. 2.1 Výhody využití výhod práce v počítačové síti možnost napojení na ERP systémy snadné provedení změnového řízení snadná dostupnost požadovaných informací v aktuálním znění možnost uložení a přiřazení souvisejících dokumentů tisk výstupních sestav s možností jejich úpravy uživatelem export dat do formátu XLS (Microsoft Excel), export výstupních sestav do formátů PDF, HTML a dalších 2.2 Základní ovládání V modulu se lze orientovat: z Menu pomocí Ikon ze záložek Základní ovládání je popsáno v základním manuálu Palstat CAQ a je shodné pro všechny moduly systému Palstat CAQ. Mezi základní ovládání patří práce se seznamy, tvorba, úprava a mazání záznamů, vyhledávání, tvorba pomocných databází, tisky a další úkony. Tento manuál se zabývá popisem práce se speciálními funkcemi modulu Databáze dílů Klávesové zkratky Klávesové zkratky se zobrazují v bublinkové nápovědě, která se objeví po postavení kurzoru na ikonu *Ctrl+N - nový záznam, *Ctrl+O - editace záznamu, *Ctrl+S - Uložení záznamu Strana 2 z 29

3 3 Menu 3.1 Menu Soubor Slouží především k definování podmínek způsobu zobrazení již zadaných dat. Obsahuje důležitou funkci pro sledování pohybu Dílu v systému Palstat CAQ Menu Soubor / Moduly Otevře okno Použití dílu v modulech PALSTAT CAQ, kde se zobrazují záznamy odkazující se na vybraný díl z ostatních modulů PALSTAT CAQ. Po poklepání na zobrazený záznam se otevře příslušný modul na zvoleném záznamu Menu Soubor / Původní díl Otevře okno s informacemi o dílu, ze kterého byl díl vyzměnován. Tzn., že díl vznikl: - pomocí ikony kopírování a při kopírování byla zaškrtnuta volba nebo - pomocí ikony Změnování dílu u Typového dílu Strana 3 z 29

4 3.1.3 Menu Soubor / Zobrazovat včetně archivu Zobrazení také vyřazených dílů (dílů ve stavu Archiv) ve zvoleném seznamu dílů Menu Soubor / Fitr Kombinovaný filtr. Viz Základní manuál Menu Soubor / Historie záznamů Viz Základní manuál. 3.2 Menu Nástroje Slouží především k definování způsobů práce s modulem, definování nejčastěji používaných informací a k exportům dat Menu Nástroje / Pomocné databáze Před vlastním začátkem práce v modulu je vhodné si nejprve naplnit Pomocné databáze a číselníky. Účelem pomocných databází je především urychlit práci uživatele při naplňování hlavní databáze programu. Jedná se o seznamy využívané v modulu (Některé Pomocné databáze mohou být při naplňování hlavní databáze modulu nahrazeny seznamy Pomocnými databázemi nebo hlavními seznamy - z jiného modulu Palstat.) V pomocných databázích lze nadefinovat následující údaje: Pomocné databáze Materiál Polotovar Specifikace Název kóty Seznam druhů materiálů Seznam polotovarů Slouží především pro bližší určení atributivní kóty-znaku jakosti Seznam názvů Kót znaků jakosti Strana 4 z 29

5 Číselníky Klasifikace Jednotka Skupina Seznam zvláštních (speciálních) znaků. (Pro možnost zobrazit obrázek přímo v položce u znaku jakosti max. velikost obrázku 20 x 20 Dpi; ideal 16 x 16 Dpi) Vložení obrázku: označit levý tl. myši a v zobrazené ploše pravý tl. vyvolat Kontextovou nabídku. Dále dle manuálu 7 Záložka Nákres. Společná databáze s modulem Evidence měřidel. Seznam používaných jednotek. Seznam skupin dle uvážení uživatele; možno vložit obrázek. Vložení obrázku: viz položka Klasifikace Menu Nástroje / Export do XLS Viz. Základní manuál Menu Nástroje / Změna názvů položek Viz. Základní manuál Menu Nástroje / Nastavení programu Slouží k nastavení způsobu užívání modulu Základní nastavení. V případě síťové instalace platí nastavení pro všechny uživatele modulu. - Povolit přímé zadávání do položek Do označených položek lze zadávat hodnoty přímo z klávesnice. Do neoznačených lze hodnotu zadat pouze z pomocné databáze. - Implicitní počet desetinných míst nové kóty Po založení nové kóty je předvyplněn uvedený počet desetinných míst. Strana 5 z 29

6 Stavy dílů Na této záložce lze nastavovat barvy stavů. Zaškrtávacím polem se příslušný stav povolí, nebo zakáže. Je-li zakázaný, není možno jej přiřadit k nově vkládanému ani již k vloženému dílu. Rozšířené nastavení Strana 6 z 29

7 - Záložka specifikace Je-li zašktnuto zobrazí se záložka specifikace. Ne-li zakrtnuto záložka specifikace není zobrazena. (Záložka slouží především pro převody dat starších uživatelů Palstat Díly.) - Záložka kóty Tato funkce se po nastavení projevuje na obrazovce pod záložkou viz. obrázek o Je-li v nastavení zvolena varianta Povolené všechny údaje při zadávání parametrů kóty ve výše uvedené obrazovce je možno záznamy ukládat ve všech nabízených polích bez rozdílu, zda se jedná o Typ atributivní / variabilní. o Je-li v nastavení zvolena varianta Povolené údaje vzhledem k typu kóty při zadávání parametrů kóty jsou aktivní pouze pole odpovídající výběru dle položky Typ (variabilní/atributivní). Povolené přílohy - Viz. Základní manuál Menu Nástroje / Import kót k vybranému dílu Informace potřebné v záložce Kóty-znaky jakosti (jednotlivé položky popsány v menu 5 Záložka Kóty znaky jakosti) je možné importovat z formátu xls nebo xlsx. Importní soubor musí mít předepsaný formát, viz vzor níže. Import hodnot probíhá od řádku 2. Řádek 1 je určený na případný popis. Ovšem bez ohledu na hodnoty zde zadané jsou hodnoty v jednotlivých sloupcích přiřazovány do položek, které jsou v ukázkovém souboru u sloupců popsány. Povinné položky importu jsou hodnoty ve sloupcích A (Kód kóty) a B (Typ). Sloupec B může nabývat pouze hodnot A (Atributivní) nebo V (Variabilní). Na posledním řádku zdrojového souboru musí být text - END IMPORT. Před importem je třeba označit díl, pro který budou kóty importovány. Menu\Nastavení\Import kót k vybranému dílu se otevře následující okno: Po volbě Strana 7 z 29

8 Výběr příslušného importního souboru tlačíkem Otevřít. Otevře se adresář, z kterého je třeba vybrat příslušný importní soubor. Je-li soubor v pořádku, po volbě Otevřít je soubor načten do dialogového okna. Po provedeném importu se objeví hláška Strana 8 z 29

9 V případě, že se import provádí v době, kdy je označena záložka Kóty-znaky jakosti, je třeba pro zobrazení načtených dat aktivovat ikonu Obnova dat. Pokud díl, ke kterému jsou kóty importovány, již obsahuje stejné kóty (kóty se stejným Kódem kóty), jako jsou v importovaném souboru, jsou tyto, již zapsané kóty, přepsány kótami importovanými. K přepsání nedojde, pokud je (již zapsaná) kóta použita ve zplatněném Kontrolně technickém postupu /Kontrolním plánu/. (Viz. Manuál pro Kontrolní a technické postupy). V takovém případě není kóta z importního souboru přenesena. Toto nepřenesení není hláškou avizováno! 3.3 Nápověda Nápověda pro Spuštění tohoto manuálu (pokud není správně nainstalován, tato položka se nezobrazí) O aplikaci o Informacemi o verzi programu (Informace, ke které verzi je aktuální tento manuál se nachází v záhlaví manuálu. Popis nových změn, zde nepopsaných, se nachází na stránkách v části Zákaznický portál Pro více informací kontaktujte společnost Palstat s.r.o., Vrchlabí.) o Informace o použitých technologiích, databázi a cestách, které program používá. Strana 9 z 29

10 4 Záložka Seznam Na této záložce je uveden seznam zapsaných dílů a lze zde zobrazit strom sestav. V tabulce jsou zobrazena jednotlivá pole s informacemi, které dávají základní přehled o zapsaných dílech. Modře označený řádek označuje právě vybraný díl. Ostatní barvy záleží na stavu dílu a přiřazené barvě v nastavení. Při poklepání na položku v Seznamu se modul přepne do záložky Hlavička dílu. Je-li díl hledaný z jiného modulu systému Palstat CAQ, jsou vypnuty všechny aktivní filtry, které jsou v okamžiku vyhledání dílu zapnuty. Ikony dosažitelné z této záložky a níže nepopsané jsou standardní ikony modulů Palstat a jejich popis se nachází v základním manuálu. Jedná se o tyto ikony:,,,,. Strana 10 z 29

11 4.1 Ikona Zobrazit dle stavu Pomocí ikony je možno zobrazit v seznamu dílů buď všechny stavy ( nearchivní ) nebo pouze vybraný konkrétní stav. POZOR! Pokud je třeba v jednom seznamu pracovat absolutně se všemi stavy, je třeba mít zvolenu volbu Všechny a společně s tímto také volbu z Menu Zobrazovat včetně archivu. 4.2 Ikona Tisk Základní práce s tisky je popsána v Základním manuálu. Zde je možno volit vstup pro tisk sestav pro seznam všech (nebo právě vyfiltrovaných) dílů nebo pro tisk sestav příslušných pouze k jednomu záznamu, který je právě vybrán Ikona Kopírovat Pomocí ikony je možno provádět kopírování a změnování dílu v případě, že se jedná o Standardní díl (Viz menu 5.2. Typové díly). Po aktivaci ikony se objeví dialogové okno: Zde je nutno v části Zkopírovat do definovat číslo nově založeného dílu a jeho Index změny dílu. (V případě změnování je zpravidla změněn pouze Index změny dílů.) Strana 11 z 29

12 Zaškrtnutím v části Volby se odsouhlasí přenos zvolených prvků k novému dílu. PRO PŘÍPAD ZMĚNOVÁNÍ DÍLU JE NUTNO ZAŠKRTNOUT VOLBU Přidat informaci o původním dílu. Je-li zapnutý při kopírování filtr, je při provedení této akce vypnut. 4.4 Ikona Změnování dílů Ikona Změnování dilů je dostupná pouze u dílu, který má v položce Druh zadáno Typový díl (Pro pochopení této části je třeba se dříve seznámit s menu 5.2 Typový díl). Slouží k provedení změnování Typového dílu a Standardních z typového. Po volbě ikony se otevře okno se seznamem Standardních dílů z typového, které byly z tohoto dílu založeny. Je zde možno definovat pro nově zakládané (změnované) díly nové indexy změny. A. Stejný index změny u Typového dílu a u Standardních z typového (zřejmě nejčastější varianta). Nový index změny zapsat do položky Nový index. Pomocí modré šipky je tento index doplněn do položky Nový index změny u Standardních z typového a je zaškrtnuto pole Vybrané. Strana 12 z 29

13 B. V případě, že mají být spolu s Typovým dílem změnovány pouze některé díly Standardní z typového, je třeba před aktivací modré šipky tyto díly označit zašktnutím v poli Vybrané a použít volbu Vybrané v nabídce Použít pro. C. Položku Nový index změny u dílů Standardních z typového, je také možno přímo vypsat Změnování je provedeno po volbě tlačítka Změnovat. V případě, že není vyplěno pole Nový index, zobrazí se hláška. V případě, že jsou již díl Strana 13 z 29

14 s definovaným indexem změny založeny, objeví se hláška, případně. Není-li definováno pole Nový index změny spolu s aktivní volbou Vybrané zobrazí se hláška Strana 14 z 29

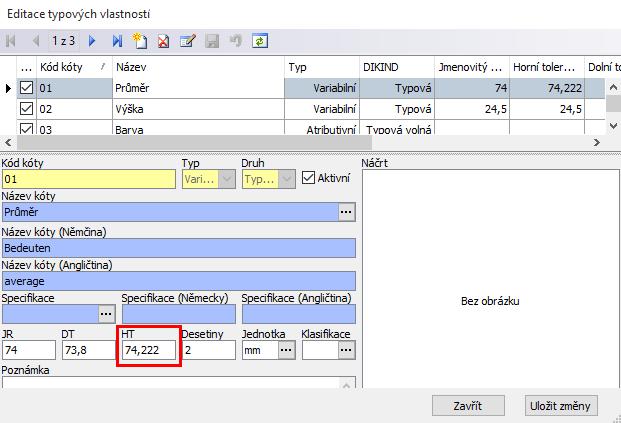

15 4.5 Ikona Multiedit Ikona Multiedit je dostupná pouze u dílu, který má v položce Druh zadáno Typový díl (Pro pochopení této části je třeba se dříve seznámit s menu 5.2 Typový díl a s menu 6 Záložka Kóty znaky jakosti). Funkce slouží k editaci kót Typového dílu v případě, že jïž jsou na něj navázány díly Standardní z typového. Upravená typová kóta. Změna zde provedená se projeví u všech dílů Standardních z typového, které z daného dílu byly založeny s vyjímkou těch znaků jakosti, které jsou ve zplatněném Kontrolně technickém postupu (Kontrolním plánu). 4.6 Ikona Zobrazit strom sestav Pomocí ikony je možno v seznamu zobrazit část nazvanou Strom sestav. V této části se objevují Sestavy (podsestavy apod.), které byly v rámci definovány. Strana 15 z 29

16 Na pravé tl. myši - v prostoru stromu sestav - se objeví nabídka. Doporučujeme z této nabídky využívat volbu Rozbalit vše a Sbalit vše. ( Lze využívat také dalších zde uvedených nabídek. Doporučujeme však tyto funkce využívat především v rámci práce se záložkou Hlavička dílu, kde je možno se sestavami pracovat také a kde je práce s těmito sestavami více přehledná. V této části je také podrobně popsána práce se zde uvedenými nabídkami.) Dále je možno využít ikon v záhlaví stromu sestav Ikona Popis Volba otevřený / zavřený strom sestav. Je-li ikona aktivní, tak při přechodu na jinou položku, se otevřené stromy, které neobsahují novou položku, zavřou. Volba zobrazení všech sestav nebo pouze sestav, ve kterých je obsažen díl označený v seznamu na levé straně obrazovky. 4.7 Ikona Přílohy Základní práce s přílohami je popsána v Základním manuálu. Zde je možno volit - Přílohy k vybranému dílu, tj. k dílu, který je právě označen a příloha bude dostupná pouze u tohoto dílu. - Přílohy k rodokmenu dílů bude vidět příloha u právě označeného dílu a také přílohy všech dílů řady (rodokmenu) dílů, které byly změnovány pomocí ikony Kopírovat (tzn., byla použita volba Přidat informaci o původním dílu ) nebo pomocí ikony Změnování dílů. Tzn,. všechny přílohy dílů (rodokmenu), které vznikly před označeným dílem, ale také těch dílů, které vznikly později. Strana 16 z 29

17 5 Záložka Hlavička dílu Zobrazení základních informací k Dílu. Okno má 3 základní části 01;03;04. Část 02 se mění dle výběru v položce Druh. /Při zadávání do jednotlivých položek je možno se mezi položkami pohybovat pomocí tabulátorů. Po vybrání příslušného pole je možno pomocí kombinace Alt + šipka dolů otevřít nabídku u pole s databázemi ( nebo )./ 5.1 Základní informace V části 01 jsou informace sloužící k identifikaci dílu. Jednoznačná identifikace postupu je dána položkami Číslo dílu a Index změny dílu. (Tyto dvě položky nemohou být u dvou záznamů shodné.) Pokud se aktivuje zápis do jakékoliv položky, záznam automaticky přejde do režimu úprav. Provedené změny je potřeba uložit pomocí příslušné ikony. (Viz Základní manuál) Pokud nejsou vyplněna všechna povinná pole při ukládání záznamu, zobrazí se dialogové okno s popisem chybějících informací Strana 17 z 29

18 Např.: Pole Číslo dílu Index změny dílu Stav Platí od Sestava Název dílu Popis Identifikační číslo dílu. Alfanumerická položka. Označení změny dílu. Spolu s číslem dílu tvoří jedinečnou identifikaci záznamu. Výběr ze seznamu předdefinovaných stavů dílu. V nastavení programu lze některé stavy zakázat. Datum začátku platnosti zvoleného stavu dílu. Pokud je tato položka zaškrtnuta, je tento díl považován za sestavu dílů a bude ve stromě sestav záložka seznam - zobrazen v první úrovni. Název dílu. Po výběru jiného jazyka pomocí ikony Materiál Polotovar Kód Klasifikace Jednotka Výkres Skupina Výroba IMDS Cena Hmotnost Jedn. hm. Volné datumové pole Info 1-4 Volné číselné pole 1-2 Poznámka lze zapsat název německy a anglicky. Materiál výrobku. Polotovar výrobku. Další označení (např. zákaznické číslo dílu). Zvláštní nebo bezpečnostní znak Jednotka množství výrobku. Číslo výkresu dílu. Uživatelská skupina. Předpokládaný termín náběhu sériové výroby. Označení materiálu v databázi IMDS. Cena dílu. Položka je určena ke stanovení hmotnosti expedované jednotky především v rámci výstupních přejímek Vazba na číselník "Jednotka". Metodicky spojené s položkou Hmotnost Volná položka. Volná položka. Volná položka. Zde je možné zapsat jakýkoli text, který je potřeba zobrazovat se základními informacemi o dílu. Délka textu není omezena a je možné psát do více řádků. Strana 18 z 29

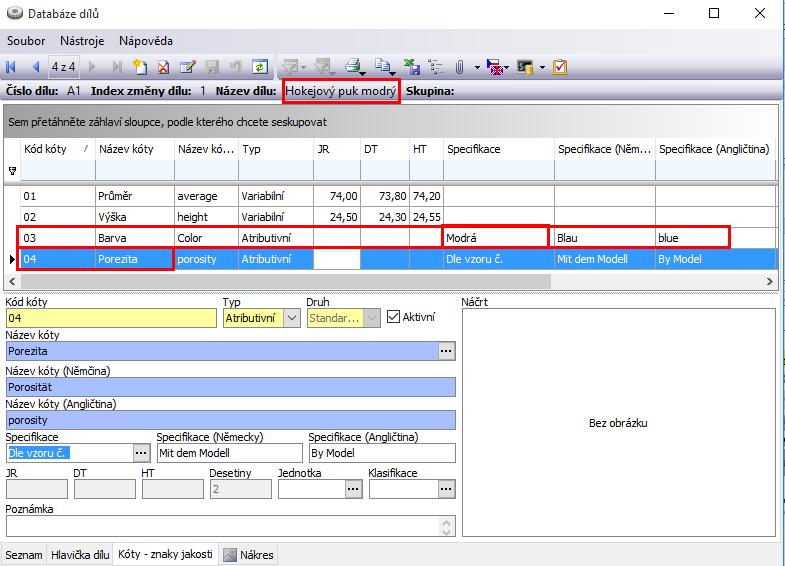

19 Po výběru jiného jazyka pomocí ikony název německy a anglicky. lze zapsat 5.2 Typové díly Část 02 zařazení dílu. Některé výroby produkují výrobky, které mají část znaků jakosti (více menu 6 Záložka kóty znaky jakosti) shodných zcela, část znaků jakosti částečně rozdílných a část znaků jakosti mohou mít na sobě zcela nezávislých. Často jsou takto podobné výrobky pojmenovány jako skupina či rodina dílů. Položka Druh je určena pro informaci, zda se jedná o: - Standardní díl nemá své znaky jakosti závislé na žádném dalším dílu. Použije se vždy, když není třeba řešit problematiku rodiny! (Takto byl automaticky definován každý díl do ) - Typový díl představitel rodiny (často pouze fiktivní položka) - Standardní z typového díl, který přebírá znaky jakosti od Typového dílu; člen rodiny Typový díl Založení typového dílu (příklad: Hokejový puk). Znaky jakosti u Typového dílu, mohou být definovány jako: - Typová nejde u dílu Standardního z typového již dále měnit - Typová volná lze u dílu Standardního z typového měnit (ale nelze smazat, vždy musí být) Strana 19 z 29

20 Druh Typová kóta nelze při použití v dílu Standardní z typového měnit Druh Typová volná - lze při použití v dílu Standardní z typového měnit Standardní díl z typového Z typového dílu (Hokejový puk) založené Standardní díly z typového (Hokejový puk modrý; Hokejový puk černý) Které díly převzaly vlastnosti Typového dílu tím, že z něj byly definovány, je možno vidět u Typového dílu v části 03 v nabídce Použito v. (Tato funkce není dostupná u dalších typů dílu) Znaky jakosti u dílu Hokejový puk modrý. Strana 20 z 29

21 Kóty 01 a 02 jsou Typové nelze měnit Kóta 03 Typová volná změněná, aktualizována dle konkrétní položky Kóta 04 Standardní jedinečná pro tuto konkrétní položku Změna znaku jakosti u Typového dílu Viz manuál 4.5 Ikona Multiedit 5.3 Strom dílů V části 03 se definuje. Definují se zde vstupující díly do vybraného dílu - sestavy. (Vstupovat může i díl, který sestavou v tomto případě podsestavou již je.) Dvojklikem na díl ve Strana 21 z 29

22 stromě modul přejde na Hlavičku dílu tohoto dílu. Pravým tlačítkem myši lze vyvolat menu pro práci se stromem. * Položka Popis Rozbalit vše - otevře všechny větve stromu Sbalit vše - zavře všechny větve stromu Nový záznam - zobrazí dialog pro výběr dílu, který bude přidán jako poddíl k zvolenému dílu. Přidávat je možno vždy pouze do 2. úrovně stromu (na obr. položky a ) a označen tedy musí být vrchní díl ( ). Vkládané podsestavy je nutno definovat vždy v Hlavičce dílu příslušné podsestavy a to před vložením do vyšší sestavy. Po definování vkládané položky nabídka automaticky přejde do režimu Editovat Smazat záznam - odebere aktuálně vybraný díl ze stromu Upravit záznam - zobrazí okno Informace k vazbě; možno měnit díl.. Pole Varianta Množství Info 1 Info 2 Popis Označení varianty vazby mezi díly. Množství poddílu, které do dílu vstupuje. Volná položka. Volná položka. Strana 22 z 29

23 Šipky slouží k definování řazení ve stromu. Řadit je možno položky na 2. úrovni stromu (na obr. položky a ). Toto řazení má vliv na zobrazení stromu dílu v modulu Kontrolně technické postupy a na Tisk dle stromu dílu. - seznam dílů, do kterých vybraný díl vstupuje. Dvojklikem na díl v seznamu se zobrazí Hlavička dílu tohoto dílu. - je zobrazeno pouze u Typového dílu. Zobrazen seznam dílů Standardních z typového, které jsou vázány na vybraný typový díl. 5.4 Partneři V části 04 je možno definovat dodavatele a odběratele k příslušnému dílu. Partnery je nutno vybrat z modulu Kontakty. Je-li zadán jeden partner je doplněn při zápisu přejímek v modulech Vstupní kontrola a Výstupní kontrola. Je-li zadáno partnerů více, je tento seznam nabízen přednostně před seznamem všech kontaktů. Pole Popis Partner Přeneseno z modulu Kontakty Dodavatel Přeneseno z modulu Kontakty dvojklikem možno změnit Odběratel Přeneseno z modulu Kontakty dvojklikem možno změnit Zákaznické číslo Volná alfanumerická položka. Volné textové pole Volné alfanumerické položky. Volné číselné pole Volné numerické položky. Strana 23 z 29

24 6 Záložka Kóty - znaky jakosti Tato záložka slouží jako seznam informací o kótách a znacích jakosti dílů, tj. k definování prvků jakosti daného dílu. Definují se zde variabilní = měřitelné i atributivní porovnávací znaky jakosti. Je zde třeba definovat všechny požadavky na jakost, které mají vztah k danému dílu a mají být v rámci Palstat CAQ vyhodnocovány. (Např. i Atest pro přejímku vstupního materiálu.) Uvedené znaky jakosti jsou dále využívány některými dalšími moduly PALSTAT CAQ, především Kontrolně technickými postupy. Dle typu znaku jakosti jsou do Kontrolně technického postupu (kontrolní kroku) přenášeny rozdílné informace. U Variabilního znaku je přenášen: Kód kóty, Název kóty, Klasifikace, JR,DT a HT U Atributivního znaku je přenášen: Kód kóty, Název kóty, Klasifikace, Specifikace. Je-li některý znak jakosti použitý v Kontrolně technickém postupu je zde označen zelenou barvou. Je-li tento znak jakosti editován je zobrazena hláška, ale kótu lze upravit. Strana 24 z 29

25 Při mazání znaku jakosti, který je použitý v nezplatněném Kontrolním a technickém postupu je kóta po potvrzení smazána a v Kontrolním a technickém postupu je odstraněna vazba na daný znak jakosti Je-li některá kóta (znak) použita ve zplatněném Kontrolně technickém postupu, není ji zde již možno smazat nebo editovat. Nelze například ani doplnit cizojazyčný název apod. TYTO MUSÍ BÝT DOPLNĚNY VŽDY PŘED VLOŽENÍM DO PŘÍSLUŠNÉHO MODULU (ať již název dílu nebo název kóty, specifikace apod.). Zpětné doplnění překladu se automaticky neobjeví v již založených záznamech v dalších modulech. Je nutno kóty (znaky) opět ručně přiřadit, je-li to vůbec možné (například u již zplatněného Kontrolně technického postupu nelze). Pole Popis Kód kóty Identifikační označení kóty, které je v rámci vybraného dílu jedinečné. Do této položky lze zapsat libovolná písmena abecedy a čísla. Je třeba dát pozor na zápis zakázaných znaků. Typ Typ kóty. Může být buď atributivní, nebo variabilní. Druh Viz. menu 5.2 Typové díly U standardního dílu nelze editovat. Název kóty Název kóty lze zapsat česky, německy a anglicky. Specifikace Slouží především k bližšímu popisu atributivního znaku. JR Jmenovitý rozměr. (např. 20 ) DT Dolní tolerance. Hodnotu je možno vypsat (např. 19,9 ) nebo lze využít znaků + a - (přičtení nebo odečtení hodnoty vzhledem k JR- např. -0,1 ) HT Horní tolerance. Hodnotu je možno vypsat (např. 20,3 ) nebo lze využít znaků + a - (přičtení nebo odečtení hodnoty vzhledem k JR např. +0,3 ) Desetiny Počet desetinných míst, na která budou pole JR, DT a HT zaokrouhována. Jednotka Jednotka rozměru kóty. Klasifikace Zvláštní nebo bezpečnostní znak. Symbol Symbol zvláštního nebo bezpečnostního znaku. Symbol se zobrazuje automaticky podle přiřazení ke klasifikaci, které se provádí v pomocných databázích. Poznámka Poznámka. Zobrazení textu poznámky a případné změny lze provádět po dvojkliku na vybranou poznámku. Náčrt Nabídku pro práci s náčrtem lze vyvolat pravým tlačítkem myši. (shodné se Záložka Nákres/Kontextová nabídka. Aktivní Označení aktivní kóty. Změna se provádí dvojklikem na vybranou položku. Neaktivní kóta není dostupná z dalších modulů Palstat CAQ. Informace zde zadané je možno také importovat ze souboru xls nebo xlsx. Více Menu / Menu nástroje / Import kót k vybranému dílu. Problematika tvorby znaků jakosti Typových dílů a znaků jakosti Standardních dílů z typového je vysvětlena v menu 5.2 Typové díly. Strana 25 z 29

26 6.1 Ikona Kopírovat Slouží ke kopírování již vytvořených kót Vytvořit kopii kóty Vytvoří kopii stávající kóty. U nově vytvořené kóty je třeba definovat Kód kóty Zkopírovat kóty z jiného dílu Nabídka otevře okno k výběru dílu, od kterého je třeba kóty zkopírovat. Po výběru dílu je otevřena nabídka k výběru příslušných kót. Pomocí kláves Shift (Ctrl) lze označit více kót. Strana 26 z 29

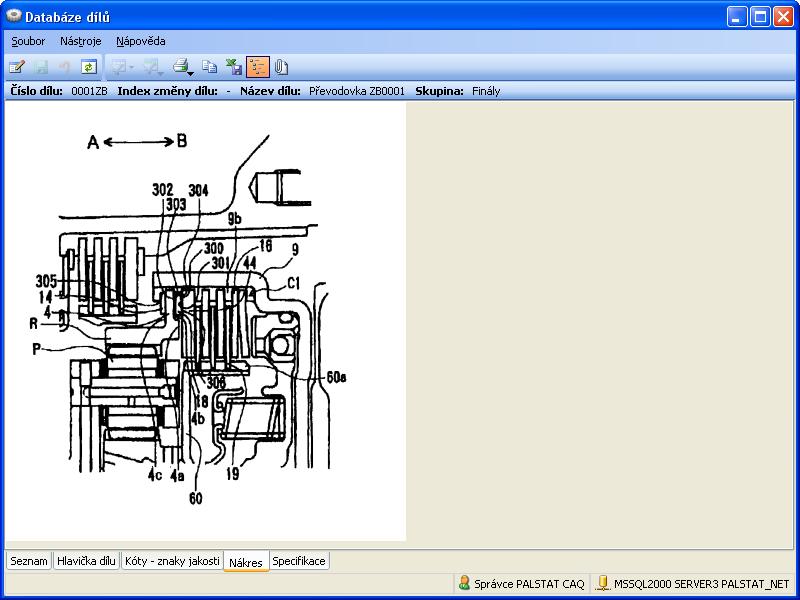

27 7 Záložka Nákres Na tuto záložku je možno vložit nákres nebo výkres vybraného dílu. Tento nákres je možné použít v tiskových výstupech, případně v některých sestavách u dalších modulů Palstat CAQ. Pravým tlačítkem myši se vyvolá kontextová nabídka. 7.1 Kontextová nabídka Položka Načíst Uložit kopii Editovat Vymazat Vložit ze schránky Přizpůsobit náčrt Popis Vložení nákresu ze souboru (pouze soubor typu JPG, BMP a PNG) Uložit nákres do souboru Otevře grafický editor Smazání nákresu Vložit obsah schránky, odpovídá-li formát obrázku Přizpůsobí velikost vloženého obrázku Strana 27 z 29

28 8 Záložka Specifikace V nastavení je možno vypnout zobrazování této záložky. Je zachovávána především pro dlouhodobé uživatele systému Palstat CAQ (z doby, kdy nebyly k dispozici přílohy) z nutnosti zachovat zadaná data. Tato záložka sloužila pro další podrobný zápis dalších požadavků a specifikací dílu a požadavků zákazníka. Možnost záznamu a archivace požadavků zákazníka s odkazy na jeho technické předpisy a podnikové normy. Práce s textem je obdobná jako u většiny známých textových editorů. Je zde možnost načíst i uložit text specifikace ze souboru ve formátu RTF, nebo TXT. V současné době doporučujeme využívat k těmto účelům především příloh, kde je možno obdobných záznamů zavést několik včetně možnosti filtrování apod.. Strana 28 z 29
