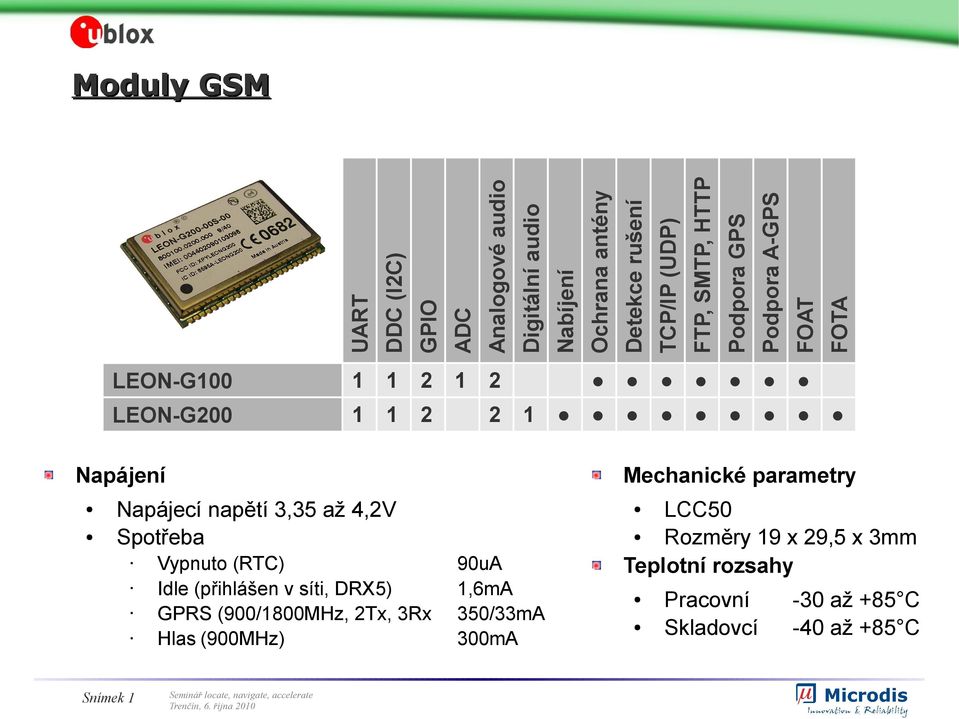

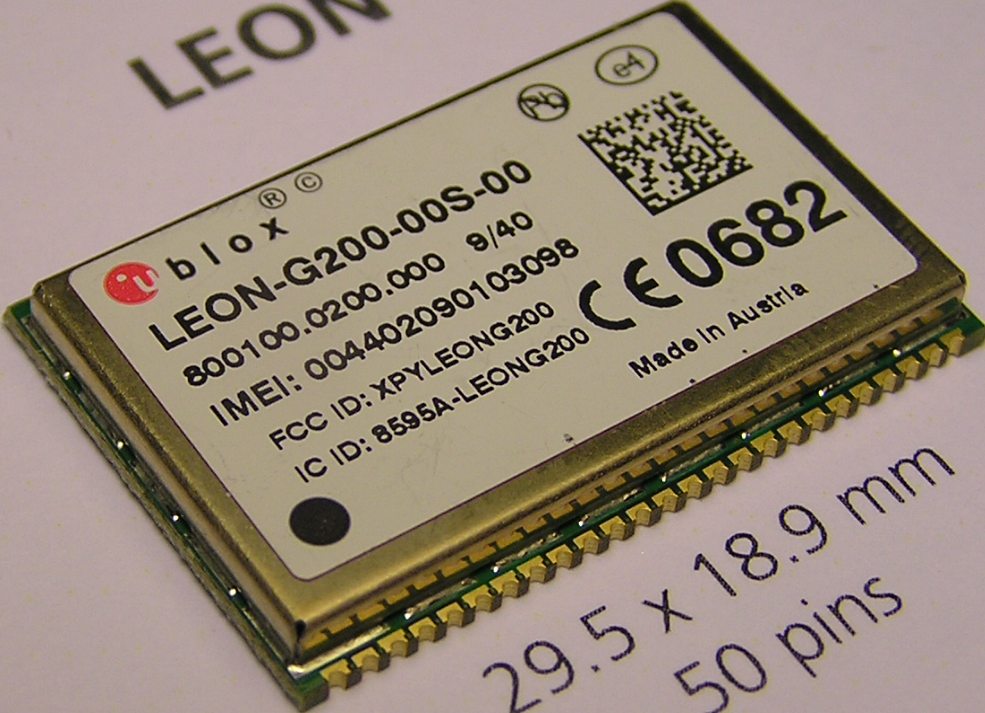

1 Moduly GSM UART DDC (I2C) GPIO ADC Analogové audio Digitální audio Nabíjení Ochrana antény Detekce rušení TCP/IP (UDP) FTP, SMTP, HTTP AssistNOW Podpora GPS Client Podpora A-GPS FOAT FOTA LEON-G LEON-G Napájení Napájecí napětí 3,35 až 4,2V Spotřeba Vypnuto (RTC) 90uA Idle (přihlášen v síti, DRX5) 1,6mA GPRS (900/1800MHz, 2Tx, 3Rx 350/33mA Hlas (900MHz) 300mA Mechanické parametry LCC50 Rozměry 19 x 29,5 x 3mm Teplotní rozsahy Pracovní -30 až +85 C Skladovcí -40 až +85 C Snímek 1

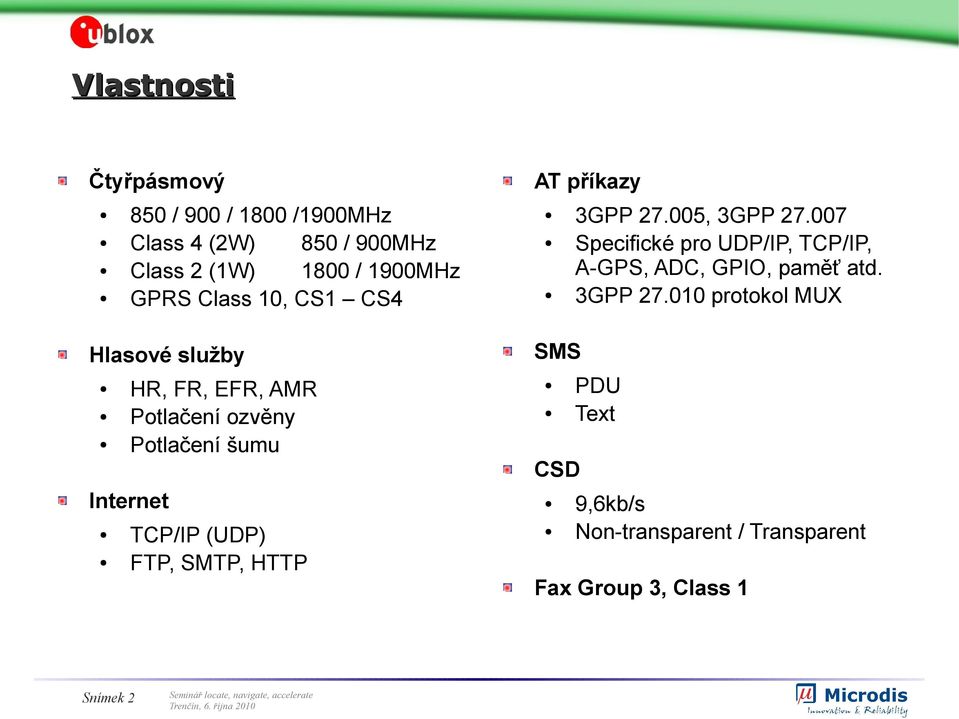

2 Vlastnosti Čtyřpásmový 850 / 900 / 1800 /1900MHz Class 4 (2W) 850 / 900MHz Class 2 (1W) 1800 / 1900MHz GPRS Class 10, CS1 CS4 Hlasové služby HR, FR, EFR, AMR Potlačení ozvěny Potlačení šumu Internet TCP/IP (UDP) FTP, SMTP, HTTP AT příkazy 3GPP , 3GPP Specifické pro UDP/IP, TCP/IP, A-GPS, ADC, GPIO, paměť atd. 3GPP protokol MUX SMS CSD PDU Text 9,6kb/s Non-transparent / Transparent Fax Group 3, Class 1 Snímek 2

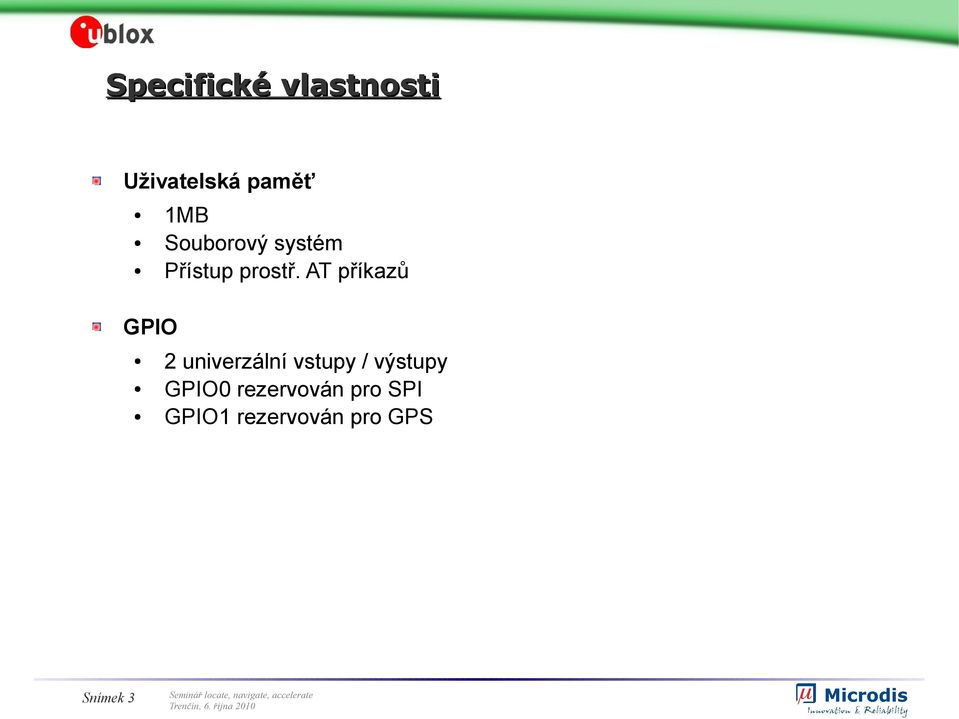

3 Specifické vlastnosti Uživatelská paměť GPIO 1MB Souborový systém Přístup prostř. AT příkazů 2 univerzální vstupy / výstupy GPIO0 rezervován pro SPI GPIO1 rezervován pro GPS Snímek 3

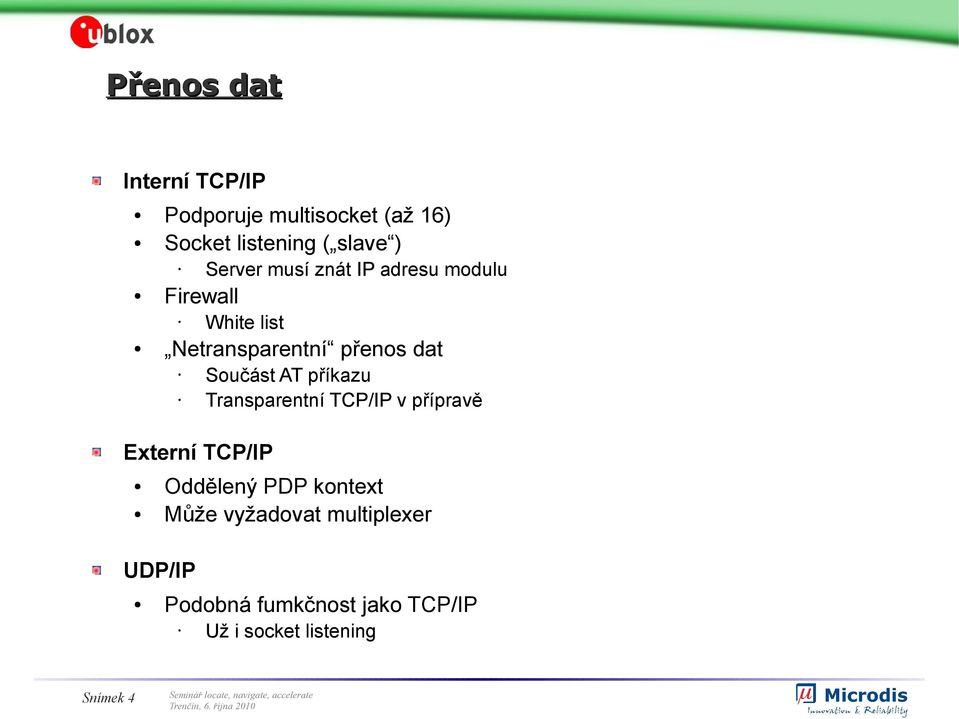

4 Přenos dat Interní TCP/IP Podporuje multisocket (až 16) Socket listening ( slave ) Server musí znát IP adresu modulu Firewall White list Netransparentní přenos dat Součást AT příkazu Transparentní TCP/IP v přípravě Externí TCP/IP UDP/IP Oddělený PDP kontext Může vyžadovat multiplexer Podobná fumkčnost jako TCP/IP Už i socket listening Snímek 4

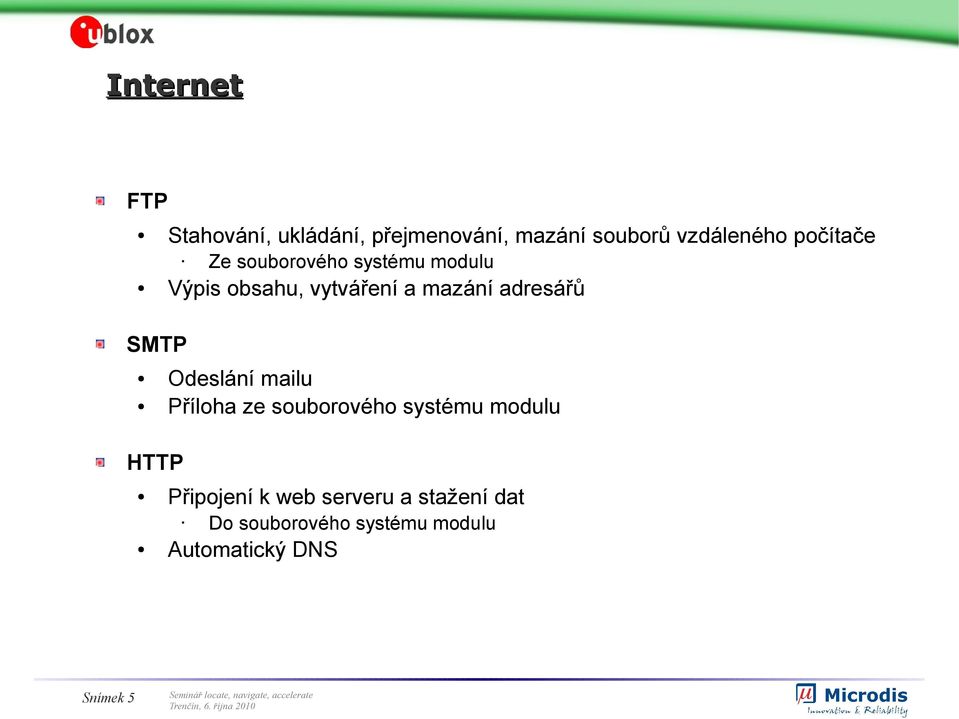

5 Internet FTP SMTP HTTP Stahování, ukládání, přejmenování, mazání souborů vzdáleného počítače Ze souborového systému modulu Výpis obsahu, vytváření a mazání adresářů Odeslání mailu Příloha ze souborového systému modulu Připojení k web serveru a stažení dat Do souborového systému modulu Automatický DNS Snímek 5

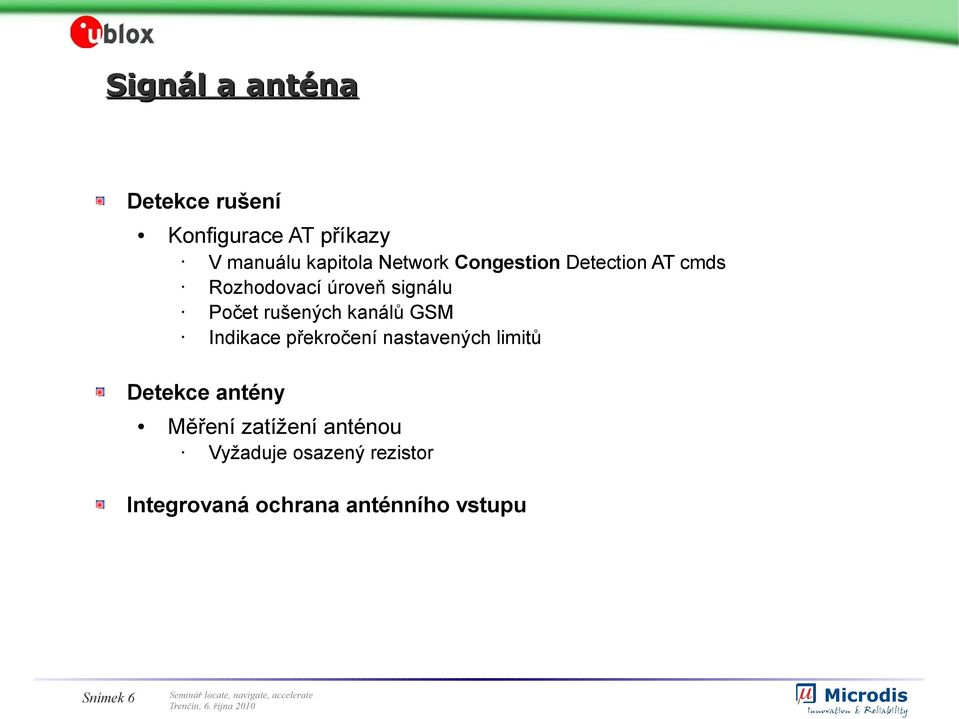

6 Signál a anténa Detekce rušení Konfigurace AT příkazy V manuálu kapitola Network Congestion Detection AT cmds Rozhodovací úroveň signálu Počet rušených kanálů GSM Indikace překročení nastavených limitů Detekce antény Měření zatížení anténou Vyžaduje osazený rezistor Integrovaná ochrana anténního vstupu Snímek 6

7 Multiplexer Podpora standardního GSM multiplexeru 3GPP TS Až 6 virtuálních portů Kanál 0 rezervovaný pro řízení MUX Kanál 1 rezervovaný pro komunikaci s GPS Nutná implementace na hostující straně Vícenásobná komunikace s modulem Vícenásobné připojení GPRS (multisocket) Komunikace s GPS V blízké budoucnosti transparentní TCP/IP Snímek 7

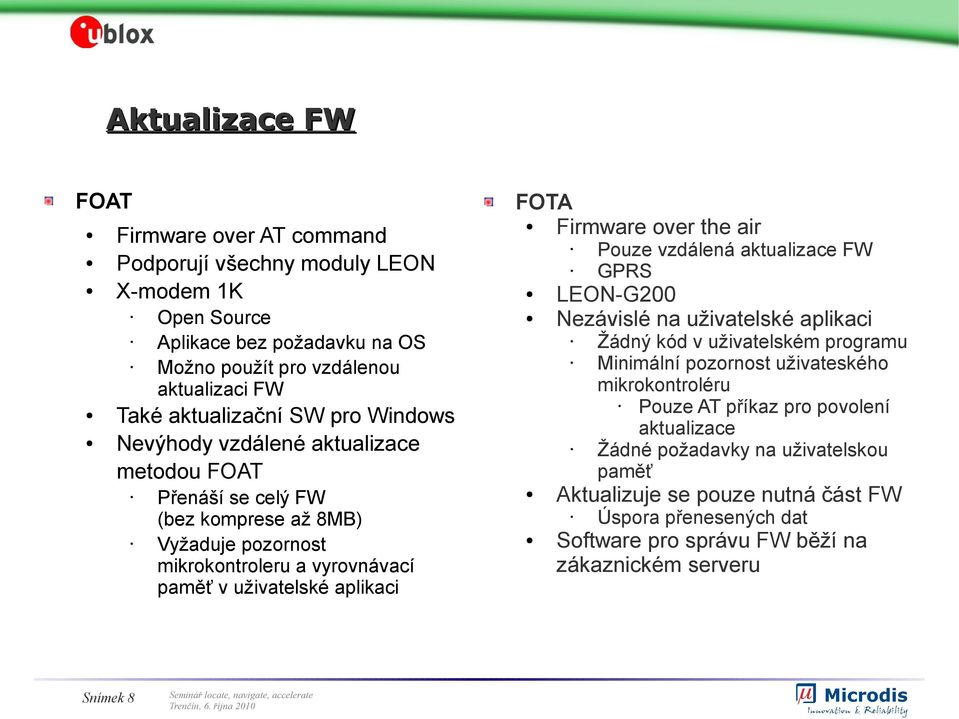

8 Aktualizace FW FOAT Firmware over AT command Podporují všechny moduly LEON X-modem 1K Open Source Aplikace bez požadavku na OS Možno použít pro vzdálenou aktualizaci FW Také aktualizační SW pro Windows Nevýhody vzdálené aktualizace metodou FOAT Přenáší se celý FW (bez komprese až 8MB) Vyžaduje pozornost mikrokontroleru a vyrovnávací paměť v uživatelské aplikaci FOTA Firmware over the air Pouze vzdálená aktualizace FW GPRS LEON-G200 Nezávislé na uživatelské aplikaci Žádný kód v uživatelském programu Minimální pozornost uživateského mikrokontroléru Pouze AT příkaz pro povolení aktualizace Žádné požadavky na uživatelskou paměť Aktualizuje se pouze nutná část FW Úspora přenesených dat Software pro správu FW běží na zákaznickém serveru Snímek 8

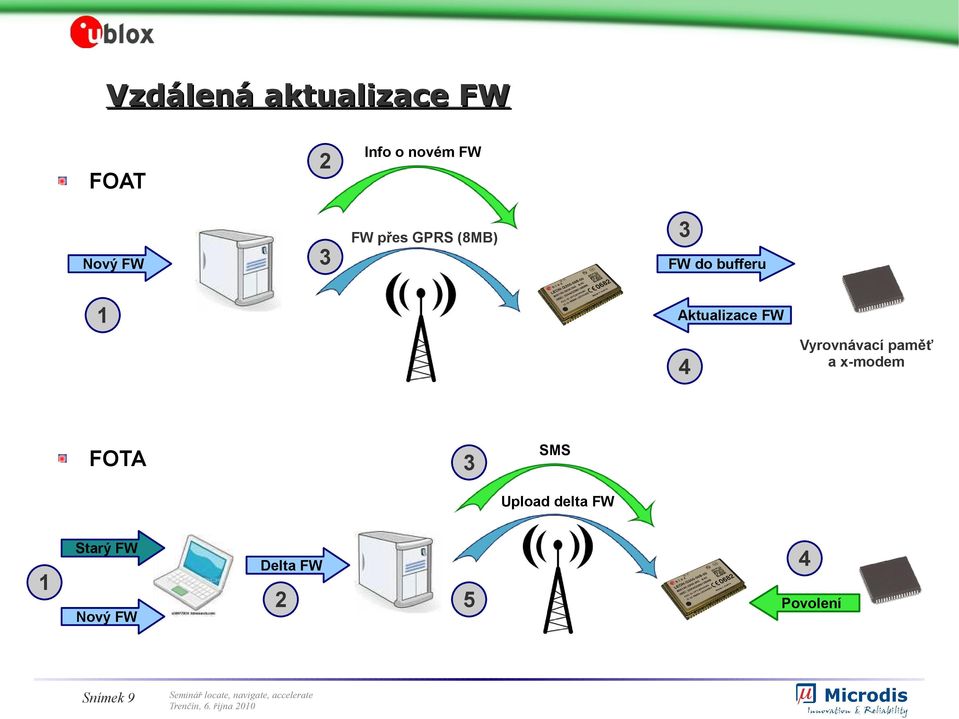

9 Vzdálená aktualizace FW FOAT 2 Info o novém FW Nový FW 3 FW přes GPRS (8MB) 3 FW do bufferu 1 Aktualizace FW 4 Vyrovnávací paměť a x-modem FOTA 3 SMS Upload delta FW 1 Starý FW Nový FW Delta FW 2 5 Povolení 4 Snímek 9

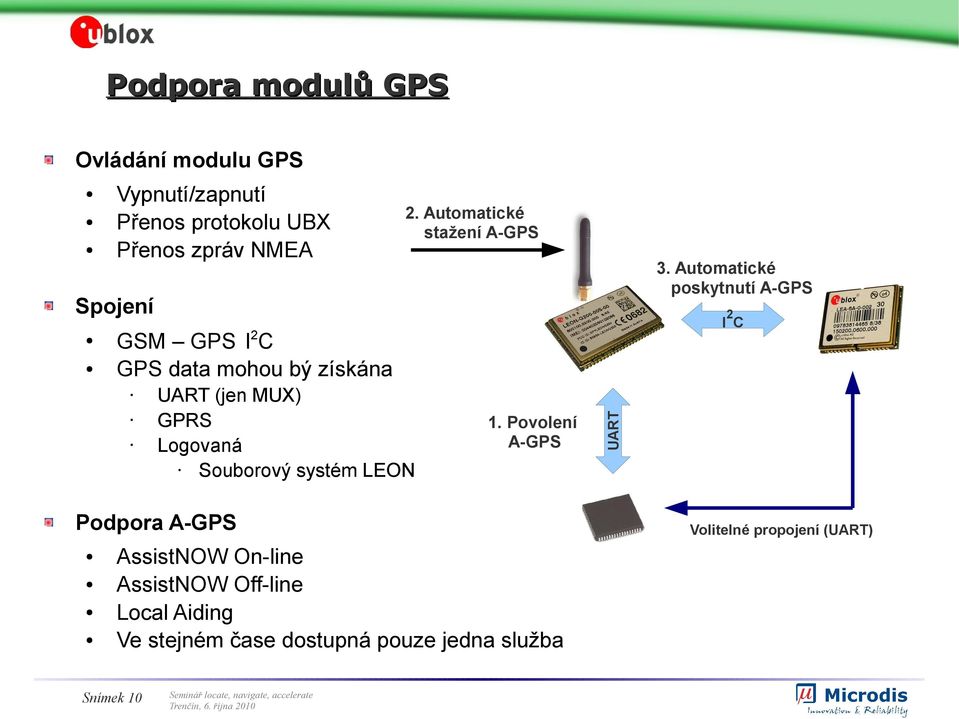

10 Podpora modulů GPS Ovládání modulu GPS Vypnutí/zapnutí Přenos protokolu UBX Přenos zpráv NMEA Spojení GSM GPS I 2 C GPS data mohou bý získána UART (jen MUX) GPRS Logovaná Souborový systém LEON 2. Automatické stažení A-GPS 1. Povolení A-GPS UART 3. Automatické poskytnutí A-GPS I 2 C Podpora A-GPS AssistNOW On-line AssistNOW Off-line Local Aiding Ve stejném čase dostupná pouze jedna služba Volitelné propojení (UART) Snímek 10

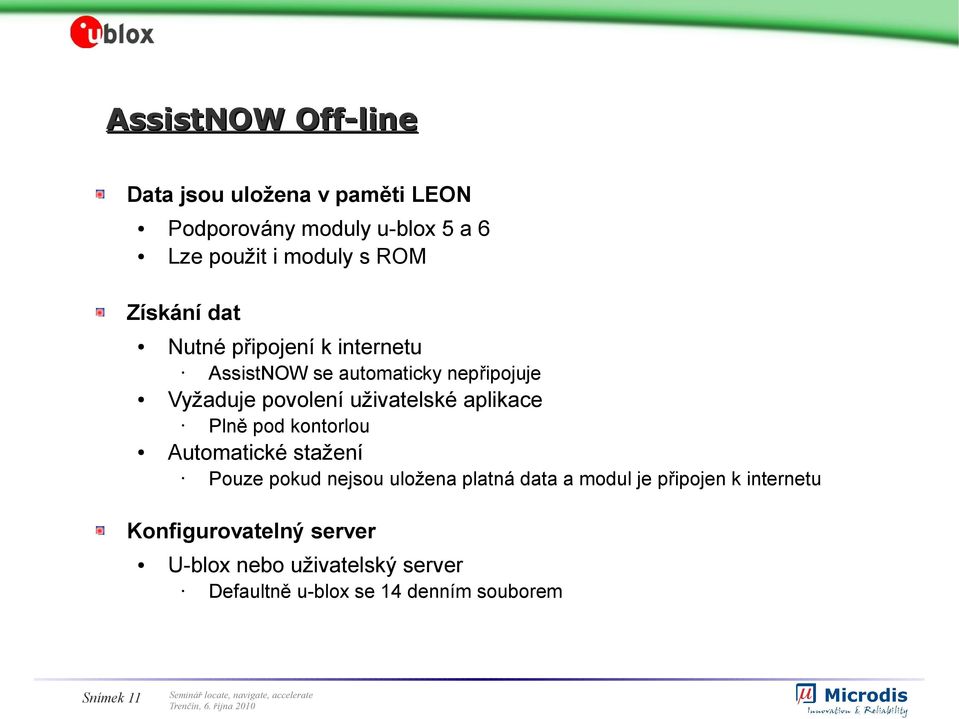

11 AssistNOW Off-line Data jsou uložena v paměti LEON Podporovány moduly u-blox 5 a 6 Lze použit i moduly s ROM Získání dat Nutné připojení k internetu AssistNOW se automaticky nepřipojuje Vyžaduje povolení uživatelské aplikace Plně pod kontorlou Automatické stažení Pouze pokud nejsou uložena platná data a modul je připojen k internetu Konfigurovatelný server U-blox nebo uživatelský server Defaultně u-blox se 14 denním souborem Snímek 11

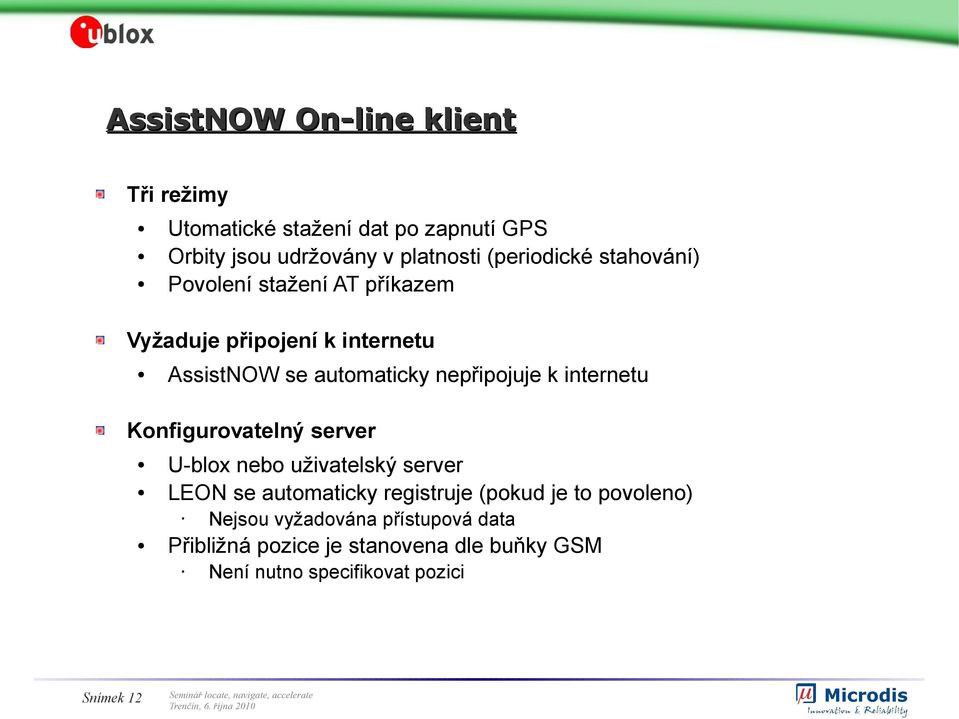

12 AssistNOW On-line klient Tři režimy Utomatické stažení dat po zapnutí GPS Orbity jsou udržovány v platnosti (periodické stahování) Povolení stažení AT příkazem Vyžaduje připojení k internetu AssistNOW se automaticky nepřipojuje k internetu Konfigurovatelný server U-blox nebo uživatelský server LEON se automaticky registruje (pokud je to povoleno) Nejsou vyžadována přístupová data Přibližná pozice je stanovena dle buňky GSM Není nutno specifikovat pozici Snímek 12

13 AssistNOW Local Aiding LEON uloží orbity, pozici a čas z GPS GPS modul musí být vypnutí AT příkazem LEON poskytne data modulu GPS Po zapnutí AT příkazem Pokud nejsou platná uložená data, modul dodá data ze sítě GSM Možná velká chyba polohy Nevyžaduje připojení k internetu Snímek 13

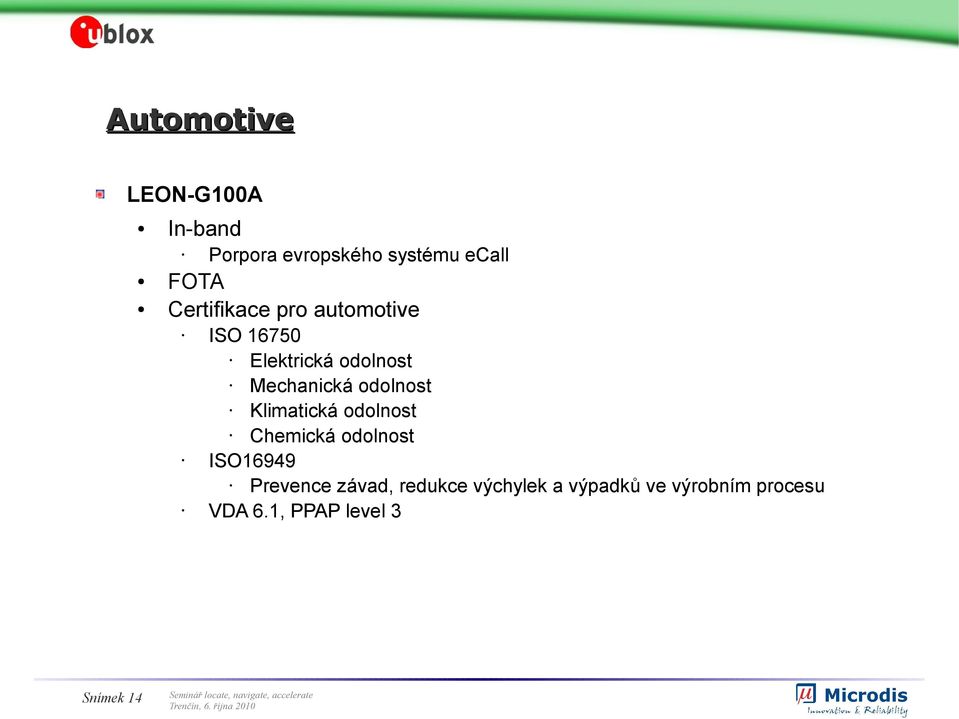

14 Automotive LEON-G100A In-band Porpora evropského systému ecall FOTA Certifikace pro automotive ISO Elektrická odolnost Mechanická odolnost Klimatická odolnost Chemická odolnost ISO16949 Prevence závad, redukce výchylek a výpadků ve výrobním procesu VDA 6.1, PPAP level 3 Snímek 14

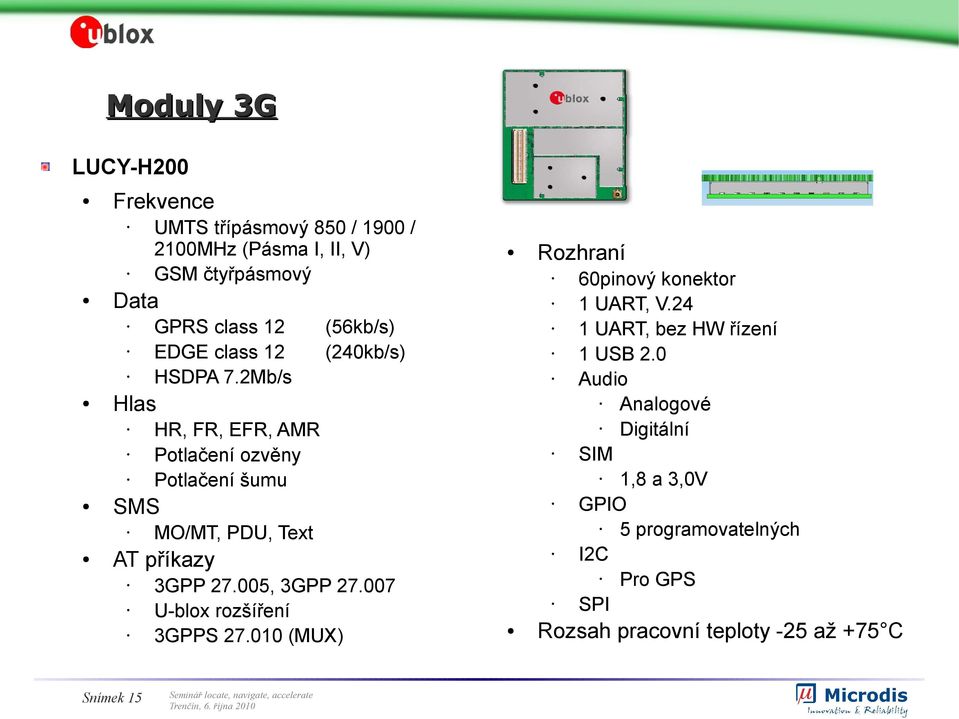

15 Moduly 3G LUCY-H200 Frekvence UMTS třípásmový 850 / 1900 / 2100MHz (Pásma I, II, V) GSM čtyřpásmový Data GPRS class 12 (56kb/s) EDGE class 12 (240kb/s) HSDPA 7.2Mb/s Hlas HR, FR, EFR, AMR Potlačení ozvěny Potlačení šumu SMS MO/MT, PDU, Text AT příkazy 3GPP , 3GPP U-blox rozšíření 3GPPS (MUX) Rozhraní 60pinový konektor 1 UART, V.24 1 UART, bez HW řízení 1 USB 2.0 Audio SIM GPIO I2C Analogové Digitální 1,8 a 3,0V 5 programovatelných Pro GPS SPI Rozsah pracovní teploty -25 až +75 C Snímek 15

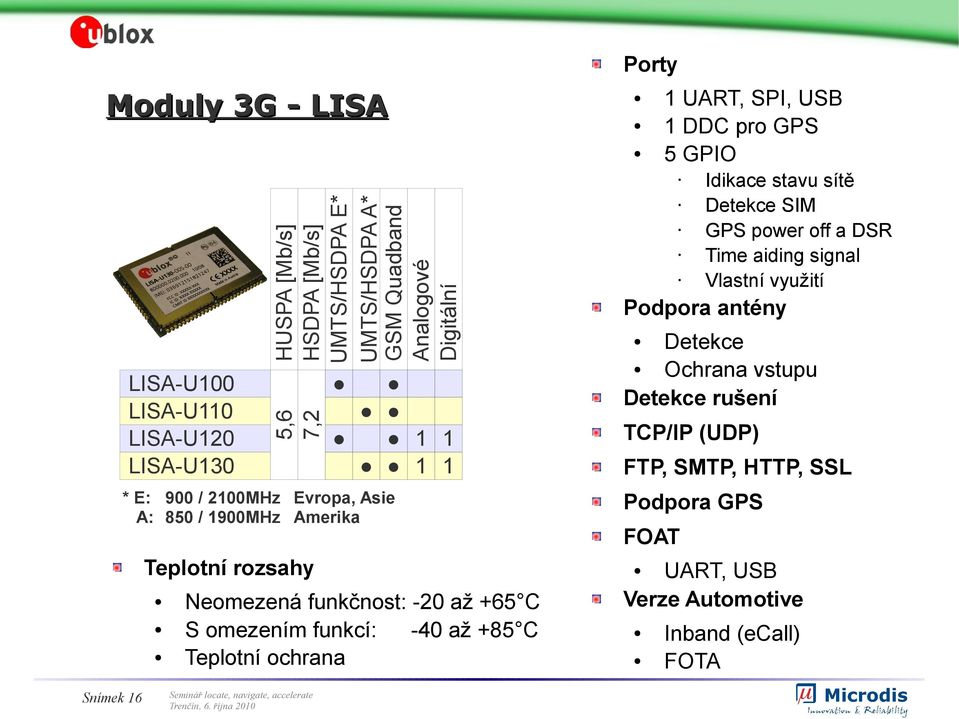

16 Moduly 3G - LISA LISA-U100 LISA-U110 LISA-U120 LISA-U130 HUSPA [Mb/s] HSDPA [Mb/s] UMTS/HSDPA E* UMTS/HSDPA A* GSM Quadband Analogové Digitální 5,6 7,2 * E: 900 / 2100MHz Evropa, Asie A: 850 / 1900MHz Amerika Teplotní rozsahy Neomezená funkčnost: -20 až +65 C S omezením funkcí: -40 až +85 C Teplotní ochrana Porty 1 UART, SPI, USB 1 DDC pro GPS 5 GPIO Idikace stavu sítě Detekce SIM GPS power off a DSR Time aiding signal Vlastní využití Podpora antény Detekce Ochrana vstupu Detekce rušení TCP/IP (UDP) FTP, SMTP, HTTP, SSL Podpora GPS FOAT UART, USB Verze Automotive Inband (ecall) FOTA Snímek 16

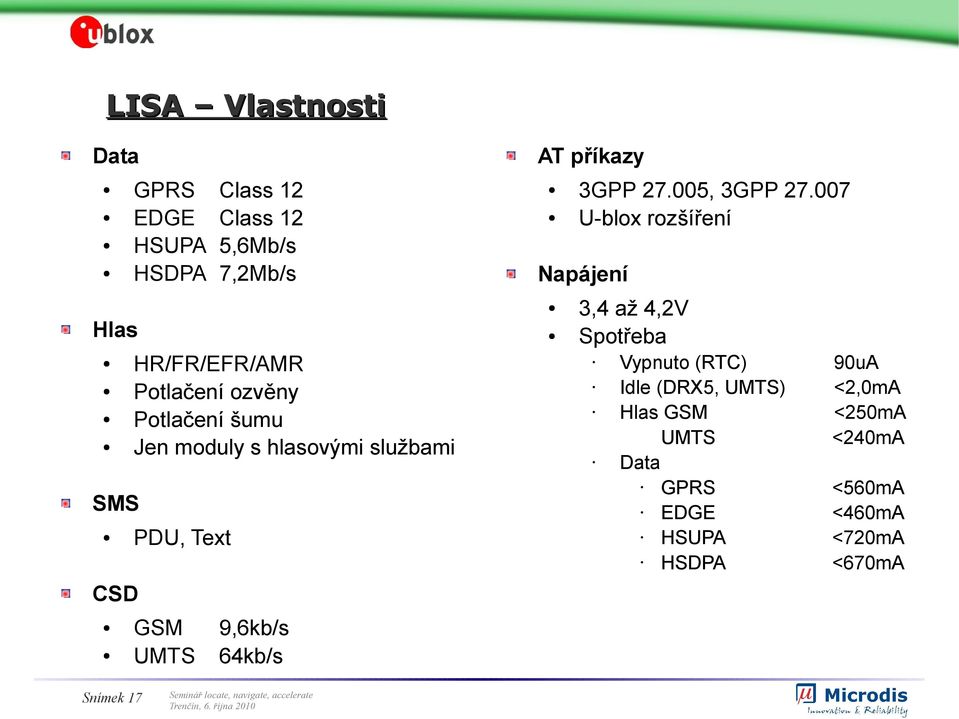

17 LISA Vlastnosti Data GPRS Class 12 EDGE Class 12 HSUPA 5,6Mb/s HSDPA 7,2Mb/s Hlas SMS CSD HR/FR/EFR/AMR Potlačení ozvěny Potlačení šumu Jen moduly s hlasovými službami PDU, Text GSM 9,6kb/s UMTS 64kb/s AT příkazy 3GPP , 3GPP U-blox rozšíření Napájení 3,4 až 4,2V Spotřeba Vypnuto (RTC) 90uA Idle (DRX5, UMTS) <2,0mA Hlas GSM <250mA UMTS <240mA Data GPRS <560mA EDGE <460mA HSUPA <720mA HSDPA <670mA Snímek 17

18 LISA Mechanické parametry Pouzdro SMD LCC 76 pinů Rozměry 33,2 22,4 2,7mm Jednotný návrh DPS pro LEON a LISA Univerzální aplikace Modul dle požadavku Jednoduchý přechod Snímek 18

19 Podpora vývoje Podrobná technická dokumentace Katalogový list HW Integration Manual AT Commands Manual Aplikační poznámky Implementace MUX, AT cmds Examples Software M-center Vývojové sady EVK-G26H Technické dotazy Snímek 19

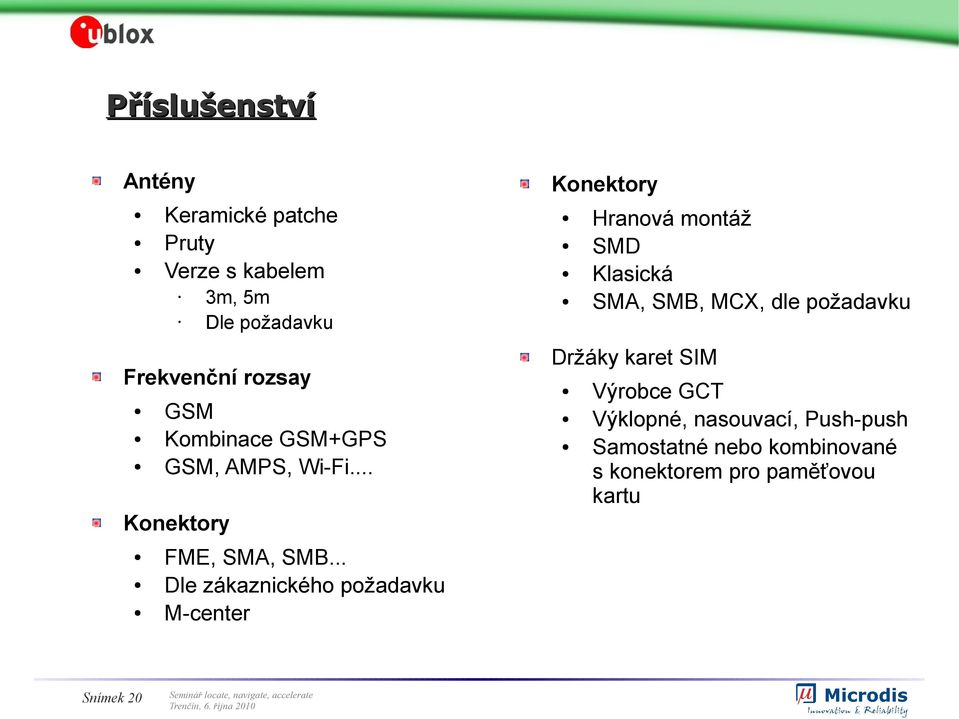

20 Příslušenství Antény Keramické patche Pruty Verze s kabelem 3m, 5m Dle požadavku Frekvenční rozsay GSM Kombinace GSM+GPS GSM, AMPS, Wi-Fi... Konektory FME, SMA, SMB... Dle zákaznického požadavku M-center Konektory Hranová montáž SMD Klasická SMA, SMB, MCX, dle požadavku Držáky karet SIM Výrobce GCT Výklopné, nasouvací, Push-push Samostatné nebo kombinované s konektorem pro paměťovou kartu Snímek 20

21 Prezentace na internetu Adresa: Heslo: customer Adresář: Trencin 2010 Snímek 21
