1 IZS Operátor Uživatelská příručka 1. Účel subsystému 2. Rozložení prvkůuživatelského rozhraní 3. Ovládání mapy 3.1. Základní nástroje 3.2. Měřítko 3.3. Směrová růžice 3.4. Přehledová mapa 3.5. Shluky 3.6. Informace o území 3.7. Směrové paprsky 3.8. Info klik 3.9. Výběry ve vrstvě Výřez Export 4. Obsah mapy 4.1. Dynamické vrstvy Události a technika Objekty, TMI, JPO SaP Dopravní situace 4.2. Mapové vrstvy Podkladová mapa Doplňkové mapové vrstvy 5. Vyhledávání 5.1. Vyhledávání dle souřadnic 5.2. Vyhledávání lokátory 6. Kreslení

2 7. Zobrazení a editace OSOS 8. Statistiky 8.1. Statistika atributu 8.2. Uložené statistiky 9. Analýzy 9.1. Geoprocessing 9.2. Routování 9.3. Časový posuvník 10. Slovník pojmů 1. Účel subsystému IZS Operátor je mapové (GIS) okno integrované do desktopových aplikací IS OŘ(Spojař, IKIS 2,..). IZS Operátor zajišťuje geografickou vizualizaci řešené situace, umožňuje lokalizaci a editaci událostí, objektůa termínovaných opatření v mapě. Umožňuje v mapězobrazit doplňkové informační a tematické vrstvy. Typickou vlastností každého GIS-u je, že poskytuje informacím společný územní rámec. IZS Operátor navíc poskytuje některé nástroje pro podporu rozhodování (spatial decision support system). IZS Operátor je do velké míry konfigurovatelný. Obsah mapy, konfiguraci informačních panelůa nástrojůpro analýzy definuje administrátor, který k tomu používá aplikaci IZS Admin. IZS Operátor je aplikace pro OS Windows, vytvořená s využitím frameworku.net a využívající komponenty ArcGIS Runtime společnosti ESRI. GIS klient je na úrovni práce s mapovými podklady kompatibilní s technologiemi společnosti ESRI a může přímo využívat veškeré služby technologie ArcGIS for Server, ale i služby standardních OGC mapových serverů. 2. Rozložení prvkůuživatelského rozhraní IZS Operátor je tvořen jedním oknem, které je začleněno do hostitelské aplikace. Největší část plochy okna vyplňuje mapa, nad mapou je umístěný pás karet ribbon. Zde je k dispozici řada tlačítek, které zpřístupňují funkce a přepínají režimy aplikace. Ribbon je rozdělen do několika záložek. Záložka Home obsahuje nejčastěji používané nástroje, záložka OSOS obsahuje nástroje pro práci s obrazem společné operační situace, záložka Kreslení obsahuje nástroje pro práci s uživatelskou grafikou a na záložce Ostatní je místo pro zbývající funkčnost. Tlačítka v ribbonu na jednotlivých záložkách jsou rozdělena do skupin podle funkce. Některá tlačítka jsou pouze přepínače, které řídí viditelnost panelu nebo jeho části, případněřídí aktivaci režimu mapy. Taková tlačítka po stisknutí zůstanou zamáčknuta (mají modrou podkladovou barvu). Ribbon lze minimalizovat, k tomu slouží ikona [ ] vpravo nahoře vedle názvu aplikace. Ribbon se při minimalizaci skryje do podoby řádkového menu, přičemž při kliknutí na položku v menu se 1

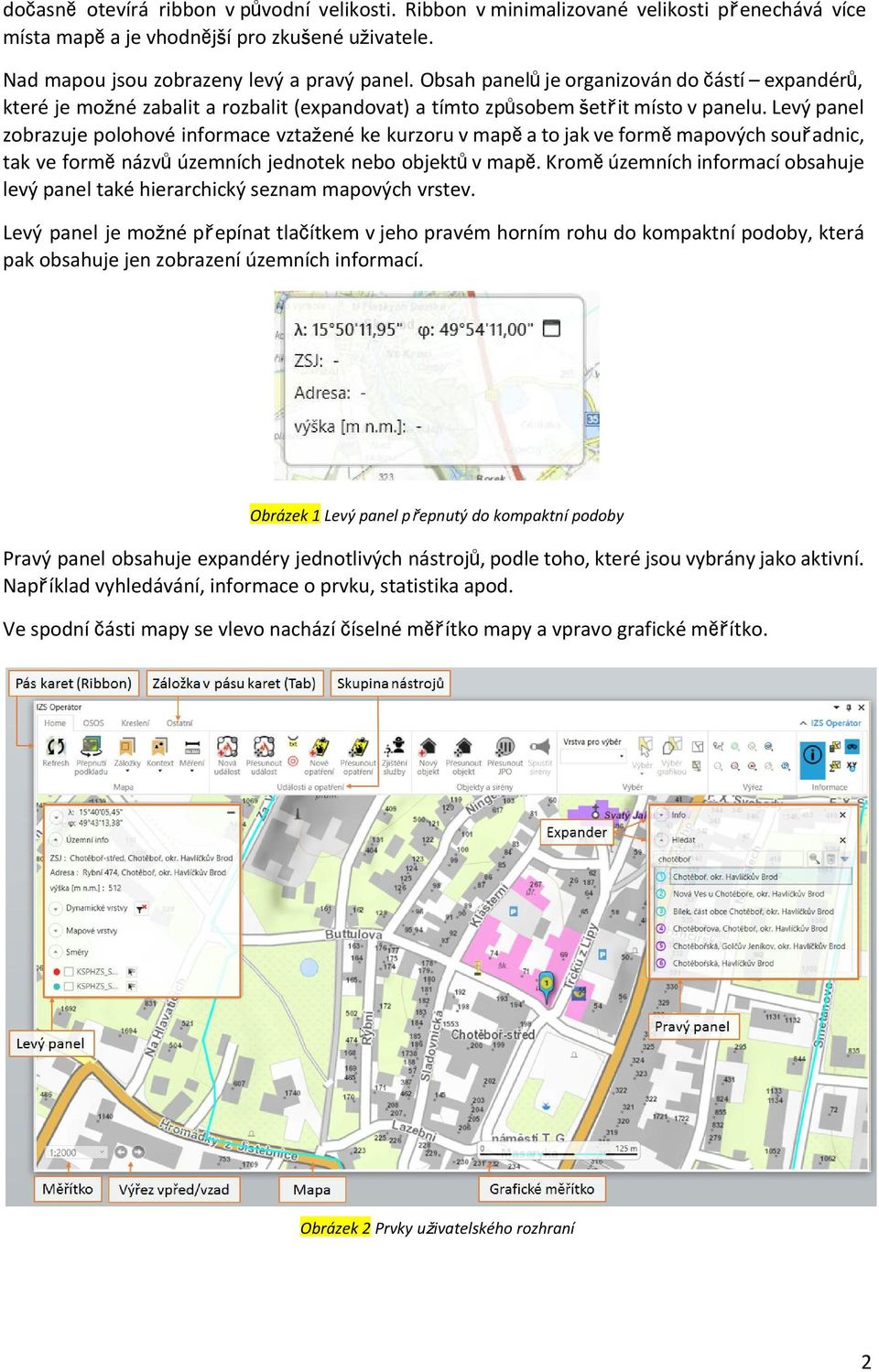

3 dočasněotevírá ribbon v původní velikosti. Ribbon v minimalizované velikosti přenechává více místa mapěa je vhodnější pro zkušené uživatele. Nad mapou jsou zobrazeny levý a pravý panel. Obsah panelůje organizován do částí expandérů, které je možné zabalit a rozbalit (expandovat) a tímto způsobem šetřit místo v panelu. Levý panel zobrazuje polohové informace vztažené ke kurzoru v mapěa to jak ve forměmapových souřadnic, tak ve forměnázvůúzemních jednotek nebo objektův mapě. Kroměúzemních informací obsahuje levý panel také hierarchický seznam mapových vrstev. Levý panel je možné přepínat tlačítkem v jeho pravém horním rohu do kompaktní podoby, která pak obsahuje jen zobrazení územních informací. Obrázek 1 Levý panel přepnutý do kompaktní podoby Pravý panel obsahuje expandéry jednotlivých nástrojů, podle toho, které jsou vybrány jako aktivní. Například vyhledávání, informace o prvku, statistika apod. Ve spodní části mapy se vlevo nachází číselné měřítko mapy a vpravo grafické měřítko. Obrázek 2 Prvky uživatelského rozhraní 2

4 3. Ovládání mapy Ovládací prvky systému jsou přizpůsobeny tak, aby byly uživateli dostupné intuitivněa rychle Základní nástroje V první skupiněpásu karet (ribbonu) se nacházejí tlačítka pro rychlé ovládání obsahu mapy. Obrázek 3 Skupina Mapa Refresh : Překreslení/obnova obsahu mapy. Dynamické vrstvy mají nastavený automatický interval obnovy stavu. Například dynamická vrstva zobrazující stav dopravní situace z JSDI si tento stav načítá periodicky (například každou minutu). Stisknutí tlačítka Refresh dojde k okamžitému načtení všech zdrojůa navíc k úplnému překreslení mapy. Přepnutí podkladu : Podkladových map může být v seznamu vrstev nastaveno více (typicky základní mapa a ortofoto mapa). Stisknutím tohoto tlačítka je možné podkladovou mapu přepínat (rotovat). Záložky : Jsou to pojmenovaná území v mapě, k nimž je možné se snadno vracet (podobně jako záložky v knize). Výchozí seznam mapových záložek nastavuje správce GIS, ale uživatel může doplňovat vlastní záložky (například podle události, nebo jiné důležité místo v mapě). Pro snažší orientaci je možné záložky odlišit barvami a doplnit o popisnou informaci o místěa mapovém obsahu, ke kterému se záložka vztahuje. Viz obr. XX Kontext : Umožňuje rychlé přepnutí obsahu mapy, typicky podle typu události. Díky předdefinovaným kontextům je přepnutí obsahu mapy velmi snadné, odpadá nutnost ovládat viditelnost vrstev v jejich seznamu, i když i tento přístup je stále možný. Stejně jako záložky je možné i kontexty odlišit barevněa doplnit k nim informaci která popisuje konfiguraci mapových vrstev kontextu. Viz obr. XX Měření : Pod tlačítkem se skrývají další tři nástroje - měření vzdálenosti, měření poloměru a měření plochy. Pokud je aktivní nástroj měření délek nebo ploch, každé kliknutí myší do mapy vytvoří jeden lomový bod měřicí linie nebo plochy. Měření se ukončí dvojklikem myši. Pokud je aktivní nástroj pro měření poloměru, prvním kliknutím myší v mapěje provedeno umístění středu kružnice, posunutím kurzoru libovolným směrem je měněn poloměr až do požadované vzdálenosti. Dalším kliknutím je funkce měření kružnice ukončena. Poloměr kružnice se zobrazuje průběžněs pohybem kurzoru myši. 3

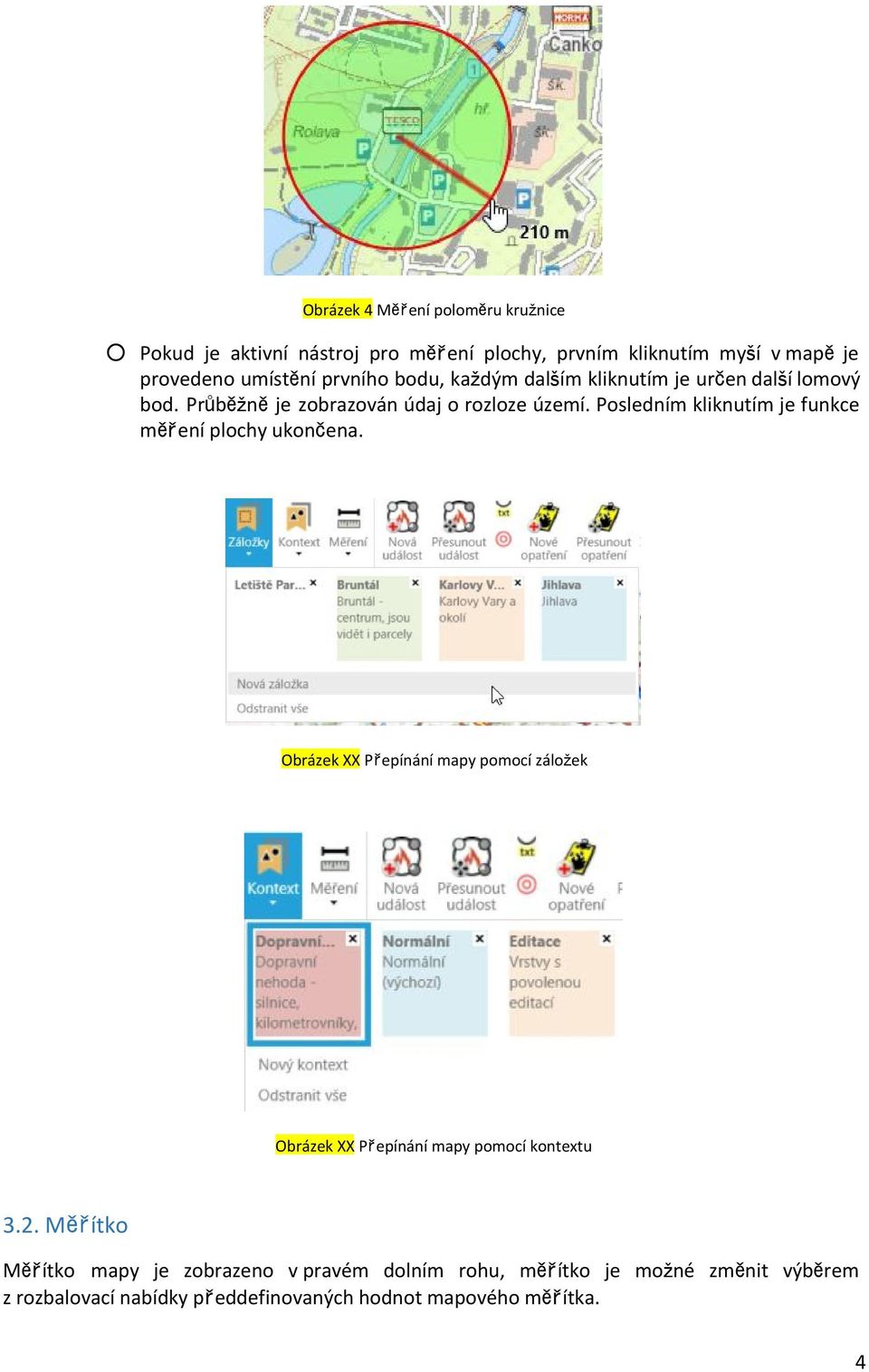

5 Obrázek 4 Měření poloměru kružnice Pokud je aktivní nástroj pro měření plochy, prvním kliknutím myší v mapěje provedeno umístění prvního bodu, každým dalším kliknutím je určen další lomový bod. Průběžněje zobrazován údaj o rozloze území. Posledním kliknutím je funkce měření plochy ukončena. Obrázek XX Přepínání mapy pomocí záložek Obrázek XX Přepínání mapy pomocí kontextu 3.2. Měřítko Měřítko mapy je zobrazeno v pravém dolním rohu, měřítko je možné změnit výběrem z rozbalovací nabídky předdefinovaných hodnot mapového měřítka. 4

6 Obrázek 5 Rozbalovací nabídka měřítek Snadnější možností je však použít rolovací kolečko myši, jehož otáčením se mapové měřítko zvětšuje v jednom směru a zmenšuje v druhém směru otáčení, tzn. mapa se přibližuje nebo oddaluje. Měřítka i v tomto případěsledují definované hodnoty, které jsou stejné jako ty dostupné ve výběrovém seznamu. Aktuální měřítko se vždy zobrazuje v záhlaví rozbalovací nabídky měřítek. Pohyb, tzn. přesun v mapěse provádí snadno. Nad vybraným místem v mapěstačí přidržet levé tlačítko myši a při stálém držení tohoto tlačítko posouvat myší. Mapa se posouvá zároveň s pohybem myši. Další možností je přidržet klávesu [Shift] a zároveň, podobnějako v předchozím případě, posouvat myší. Tentokrát je takto modelován obdélník, který se po uvolnění tlačítka myši stane novým výřezem zobrazeným v mapěa současněs tím se změní měřítko mapy. Změna výřezu je často automatická, podle probíhající akce v jiných oknech aplikace. Standardněnení možné nastavovat jiné číselné hodnoty měřítka než ty, která odpovídají předem definovaným hodnotám, pro které jsou generované mapové podklady. Dochází tedy automaticky k úpravěhodnoty měřítka na nejbližší definované. Hned za hodnotou měřítka následují tlačítka umožňující návrat předchozího výřezu v mapěa naopak. Obrázek 6 Číselná hodnota měřítka (rozbalovací nabídka) a tlačítka pro výřez vpřed a vzad V pravé spodní části se nachází grafické měřítko. Jeho viditelnost je možné ovládat v rámci záložky Ostatní. Grafické měřítko se přizpůsobuje měřítku v mapě. Obrázek 7 Grafické měřítko v mapě(v tomto případěje jeden dílek 100m, celkem 500m) 5

7 3.3. Směrová růžice Alternativou ovládání aplikace je i směrová růžice, zobrazuje se v levé spodní části mapového okna. Poskytuje funkce posunu mapy, stejnětak přibližování a oddalování. Zapnutí této komponenty probíhá v záložce Ostatní. Obrázek 8 Možnost zapnutí směrové růžice 3.4. Přehledová mapa Přehledová mapa umísťuje rozsah území zobrazeného v hlavním oknědo širšího přehledu. Panel s přehledovou mapou je zobrazen v levé spodní části mapového okna. Toto okno je možné zobrazit nebo skrýt zapnutím nebo vypnutím přepínače Přehledová mapa na záložce Ostatní v ribbonu, viz obrázek 9. Červeným obdélníkem je v přehledové mapěvymezeno území, které je v hlavním mapovém okněprávěvykresleno. Posunem výřezu v hlavním mapovém okněse automaticky přesouvá i tento obdélník v přehledové mapě, rovněž to platí i opačně. Je tedy možné myší posouvat výřez v přehledové mapěa v závislosti na tom se měnit výřez zobrazený v hlavní mapě. Obrázek 9 Zapnutí přehledové mapy 3.5. Shluky V mnoha případech dochází k tomu, že je v mapězobrazeno více prvků, které mají stejnou nebo v daném měřítku mapy blízkou polohu. Aby při zobrazení nevznikala skrumáž navzájem se překrývajících symbolů, je použita technika shlukování. Shluk může spojovat tři druhy prvků (události, opatření a objekty). Jeho symbol proto zobrazuje, co je uvnitřshluku obsaženo, viz obrázek 10 Obrázek 10 Shluk objektův mapě Pokud uživatel zvolí větší detail (zvětší se měřítko), případněpokud se situace změní, dojde postupněk rozpadnutí shluku opět na jednotlivé symboly. 6

8 Obrázek 11 Rozpadnutý shluk v mapě Popis obsahu shluku je zobrazen v maptipu, viz obrázek 12. Pokud uživatel na symbol shluku klikne, zobrazí se okno, které nejen popisuje podrobněobsah shluku, ale umožňuje i nad jednotlivými prvky (tzn. událostmi, opatřeními ) otevřít kontextové menu. Viz obrázek 13 Obrázek 12 Maptip nad shlukem Obrázek 13 Kontextové menu nad detailem shluku 3.6. Informace o území V levém postranním panelu mapového okna IZS Operátor se zobrazují územní informace, které se s pohybem kurzoru v mapěprůběžněaktualizují. Viz obrázek 14 Obrázek 14 Panel územních informací v kompaktní podobě 7

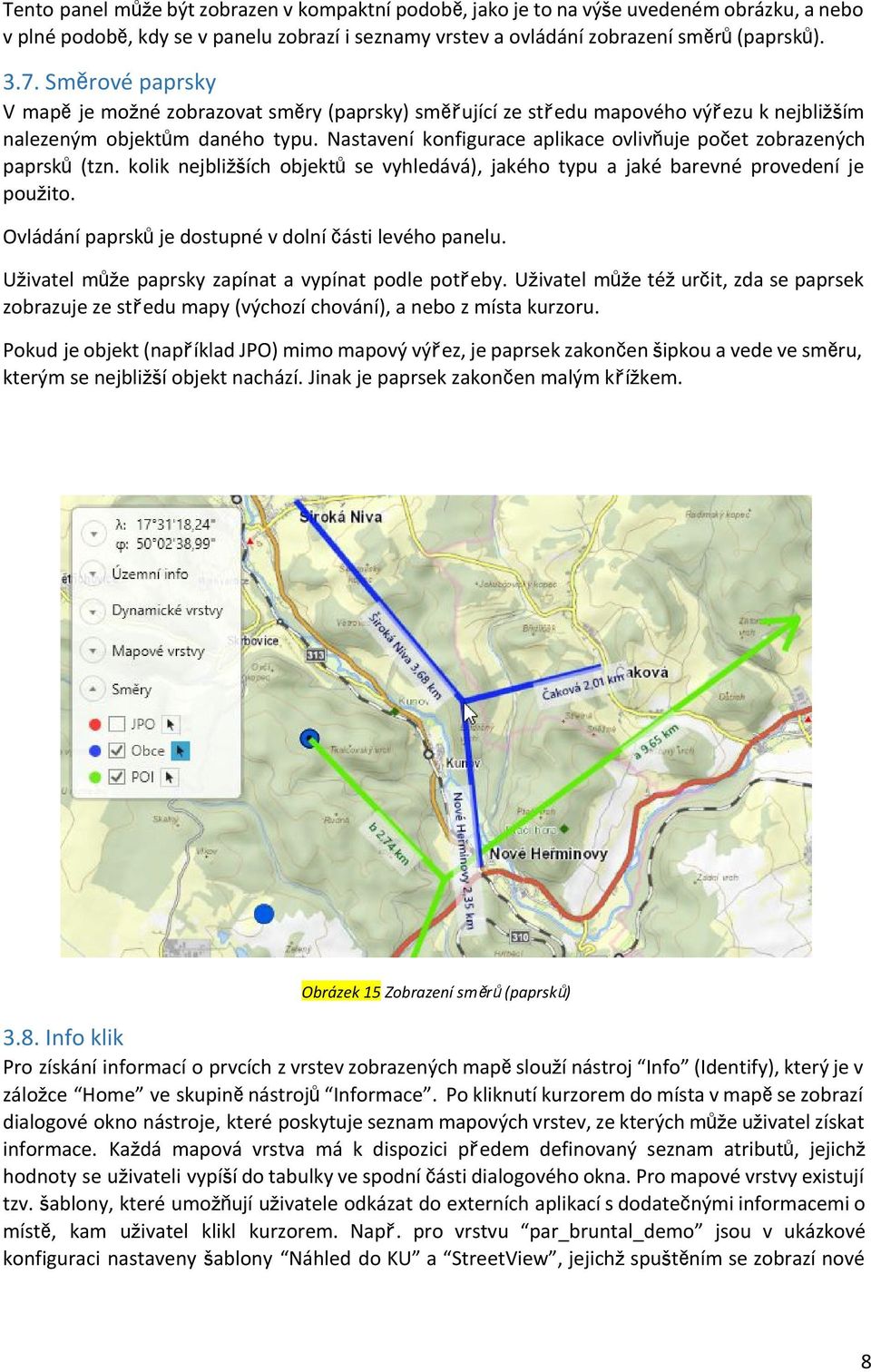

9 Tento panel může být zobrazen v kompaktní podobě, jako je to na výše uvedeném obrázku, a nebo v plné podobě, kdy se v panelu zobrazí i seznamy vrstev a ovládání zobrazení směrů(paprsků) Směrové paprsky V mapěje možné zobrazovat směry (paprsky) směřující ze středu mapového výřezu k nejbližším nalezeným objektům daného typu. Nastavení konfigurace aplikace ovlivňuje počet zobrazených paprsků(tzn. kolik nejbližších objektůse vyhledává), jakého typu a jaké barevné provedení je použito. Ovládání paprskůje dostupné v dolní části levého panelu. Uživatel může paprsky zapínat a vypínat podle potřeby. Uživatel může též určit, zda se paprsek zobrazuje ze středu mapy (výchozí chování), a nebo z místa kurzoru. Pokud je objekt (například JPO) mimo mapový výřez, je paprsek zakončen šipkou a vede ve směru, kterým se nejbližší objekt nachází. Jinak je paprsek zakončen malým křížkem. Obrázek 15 Zobrazení směrů(paprsků) 3.8. Info klik Pro získání informací o prvcích z vrstev zobrazených mapěslouží nástroj Info (Identify), který je v záložce Home ve skupiněnástrojů Informace. Po kliknutí kurzorem do místa v mapěse zobrazí dialogové okno nástroje, které poskytuje seznam mapových vrstev, ze kterých může uživatel získat informace. Každá mapová vrstva má k dispozici předem definovaný seznam atributů, jejichž hodnoty se uživateli vypíší do tabulky ve spodní části dialogového okna. Pro mapové vrstvy existují tzv. šablony, které umožňují uživatele odkázat do externích aplikací s dodatečnými informacemi o místě, kam uživatel klikl kurzorem. Např. pro vrstvu par_bruntal_demo jsou v ukázkové konfiguraci nastaveny šablony Náhled do KU a StreetView, jejichž spuštěním se zobrazí nové 8

10 webové okno s aplikací Nahlížení do katastru ČUZK, respektive s aplikací StreetView v prostředí maps.google.com, viz obrázek xx. Výběrem možnosti Vše v horní části dialogového okna je možné získat informace ze všech mapových vrstev, které jsou v projektu k dispozici. Výběrem možnosti Jen viditelné lze získat informace pouze z mapových vrstev, které jsou v projektu viditelné. Nastavení viditelnosti mapových vrstev se provádí v levém bočním panelu, kde vypínám a zapínáním lze modifikovat množství získaných výsledků. Poslední možností Jen první se zobrazí informace z první vrstvy v níž je identifikace úspěšná (podle pořadí vrstev) a informace z dalších vrstev (které jsou v pořadí níže) se již nevyhodnocují. Obrázek xx Volba nástroje pro informace Obrázek xx Info okno 3.9. Výběry ve vrstvě Pro vybírání prvkův rámci jednotlivých vrstev mapy je k skupina nástrojů Výběr. Aktivní pro výběr prvkůmůže být jedna vrstva, vybrané prvky je možné použít pro statistické úlohy a analýzy. 9

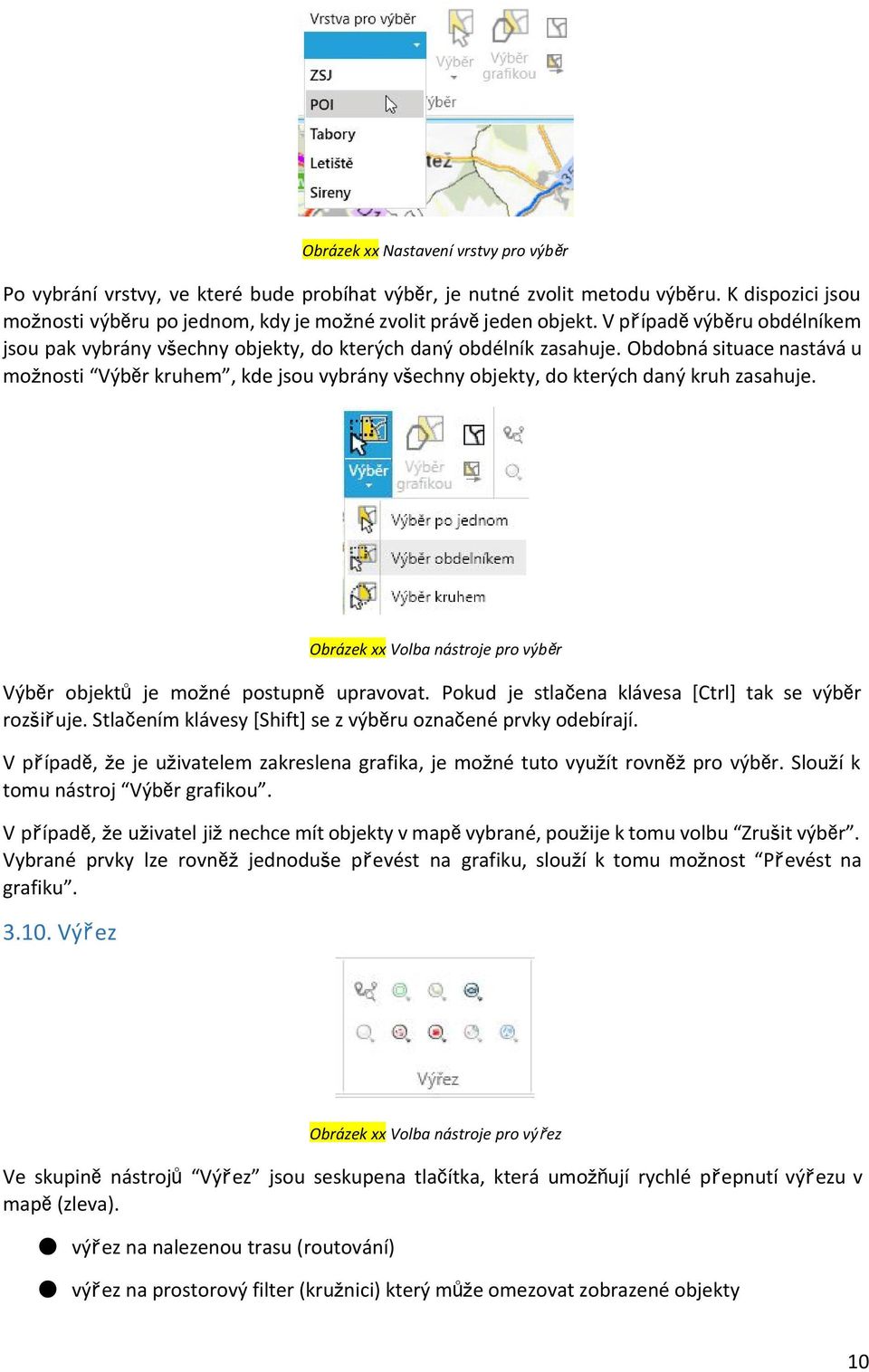

11 Obrázek xx Nastavení vrstvy pro výběr Po vybrání vrstvy, ve které bude probíhat výběr, je nutné zvolit metodu výběru. K dispozici jsou možnosti výběru po jednom, kdy je možné zvolit právějeden objekt. V případěvýběru obdélníkem jsou pak vybrány všechny objekty, do kterých daný obdélník zasahuje. Obdobná situace nastává u možnosti Výběr kruhem, kde jsou vybrány všechny objekty, do kterých daný kruh zasahuje. Obrázek xx Volba nástroje pro výběr Výběr objektůje možné postupněupravovat. Pokud je stlačena klávesa [Ctrl] tak se výběr rozšiřuje. Stlačením klávesy [Shift] se z výběru označené prvky odebírají. V případě, že je uživatelem zakreslena grafika, je možné tuto využít rovněž pro výběr. Slouží k tomu nástroj Výběr grafikou. V případě, že uživatel již nechce mít objekty v mapěvybrané, použije k tomu volbu Zrušit výběr. Vybrané prvky lze rovněž jednoduše převést na grafiku, slouží k tomu možnost Převést na grafiku Výřez Obrázek xx Volba nástroje pro výřez Ve skupiněnástrojů Výřez jsou seskupena tlačítka, která umožňují rychlé přepnutí výřezu v mapě(zleva). výřez na nalezenou trasu (routování) výřez na prostorový filter (kružnici) který může omezovat zobrazené objekty 10

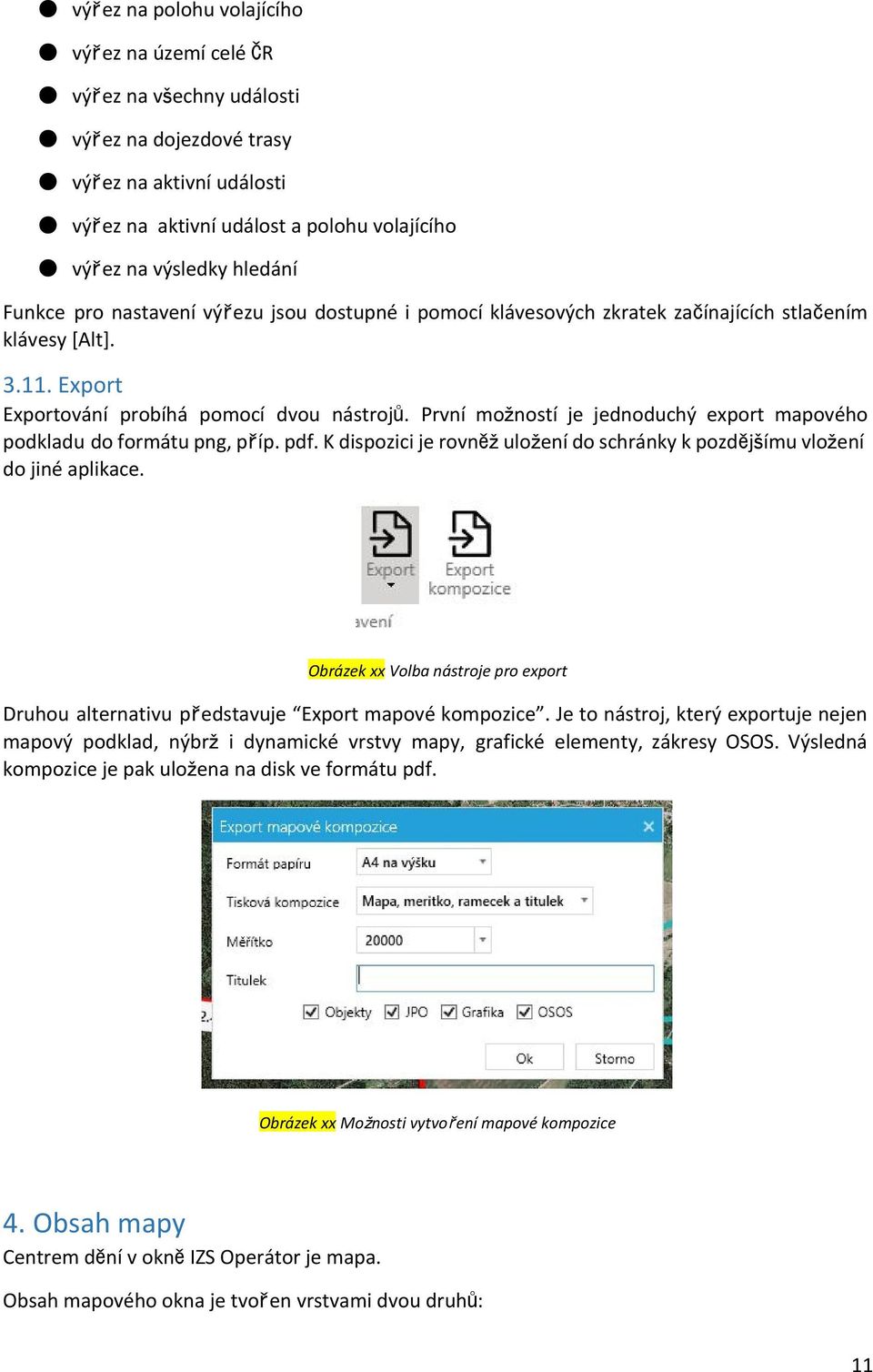

12 výřez na polohu volajícího výřez na území celé ČR výřez na všechny události výřez na dojezdové trasy výřez na aktivní události výřez na aktivní událost a polohu volajícího výřez na výsledky hledání Funkce pro nastavení výřezu jsou dostupné i pomocí klávesových zkratek začínajících stlačením klávesy [Alt] Export Exportování probíhá pomocí dvou nástrojů. První možností je jednoduchý export mapového podkladu do formátu png, příp. pdf. K dispozici je rovněž uložení do schránky k pozdějšímu vložení do jiné aplikace. Obrázek xx Volba nástroje pro export Druhou alternativu představuje Export mapové kompozice. Je to nástroj, který exportuje nejen mapový podklad, nýbrž i dynamické vrstvy mapy, grafické elementy, zákresy OSOS. Výsledná kompozice je pak uložena na disk ve formátu pdf. Obrázek xx Možnosti vytvoření mapové kompozice 4. Obsah mapy Centrem dění v okněizs Operátor je mapa. Obsah mapového okna je tvořen vrstvami dvou druhů: 11

13 Dynamické vrstvy Mapové vrstvy Dynamické vrstvy se dále dělí na tři skupiny. První skupinu tvoří technika a události. Prvky v těchto vrstvách mohou mít velmi dynamický charakter, což platí především pro techniku, která se pohybuje (pohyb je zdůrazněn stopou ). Druhou skupinou dynamických vrstev jsou objekty (obsahují většinou dokument DZP), termínovaná opatření (např. tzv. pálení) a jednotky JPO. Poslední skupinu dynamických vrstev tvoří dopravní info a obraz společné operační situace, který se načítá integrací na služby NIS. Práce s dynamickou vrstvou je propojena na logiku dalších obrazovek aplikace Spojařnebo IKIS 2. Mapové vrstvy je možné rozdělit na: Mapové vrstvy podkladové, realizované většinou v podobě dlaždic, které obsahují základní mapu optimalizovanou pro jednotlivá měřítka a ortofotomapu (letecké snímky). V základní mapěje zakomponované velké množství prvků, ale není s nimi možné aktivně pracovat. Mapové vrstvy tematické (například hranice územních celků, průběhy komunikací, body zájmu, sirény apod.) - na prvky v tematických vrstvách je možné se dotazovat zobrazovat si o nich informace. Tematické vrstvy doplňují podkladovou mapu, v různých krajích může být obsah tematických vrstev specifický. Mapové vrstvy dostupné v tomto seznamu nastavuje administrátor GIS. Ovládání vrstev je umístěno na levém panelu a logicky odpovídá výše uvedenému členění. Obrázek xx Ukázka seznam dynamických a mapových vrstev v levém panelu (skutečné nastavení může být jiné) Na začátku každého řádku je zapínací tlačítko (check box), které určuje, zda je vrstva v mapě zobrazena, nebo ne. Vrstvy mohou být organizovány do složek, musí být zapnuty všechny složky, které jsou vrstvěnadřazené, aby se zobrazila i vrstva samotná. Ovládací prvky mapové vrstvy (postupnězleva) 12

14 Viditelnost vrstvy Název vrstvy Míra průhlednosti Zobrazení legendy Nastavení výřezu v mapěna rozsah vrstvy Vrstvy mohou mít (a obvykle mají) měřítkové omezení. Měřítkové omezení zajišťuje, že vrstva se v mapězobrazuje pouze v určitém intervalu měřítek. Například vrstvu parcel nemá smysl zobrazovat v měřítku menším než je cca 1:10 000, při menším měřítku by bylo zobrazení neúčelné a navíc časověnáročné. Případné měřítkové omezení se zobrazuje jako tooltip nad vrstvou Dynamické vrstvy Dynamické vrstvy jsou vrstvy, jejichž obsah je v průběhu času měněn. Často odráží aktuální situaci Události a technika Pro zobrazení události je použito komplexního symbolu, jehož význam je popsán v navazující dokumentaci xx Kolem symbolu aktivní události je možné zobrazit grafické měřítko ve forměsoustředných kružnic o poloměrech 10km, 5km, 1km, 500m a 100m. Textový popis události je volitelný a ovládá se stisknutím tlačítka na pásu karet ve skupině Události a opatření. V mapěse zobrazuje technika symbolem, kterým se rozlišuje druh techniky a stav. Mezi událostí a technikou, která je k události přiřazena, se zobrazují spojnice. Je možné zapnout sledování vybrané techniky, mapa se pak automaticky posouvá tak, aby sledovaná technika byla stále v mapovém výřezu. Sledování je množné dočasněpřerušit. Pro zachycení toho, jak se technika pohybuje, je možné zobrazovat tzv. stopu. Stopa zachytává vždy posledních několik známých poloh. Stopa je tvořena tečkami stejné barvy, jaká odpovídá stavu techniky. Aby nebyla mapa znepřehledněna, starší tečky postupněmizí (blednou). Z hustoty teček lze orientačněvyčíst rychlost, kterou se technika (vozidlo) pohybuje. Čím jsou od sebe tečky vzdálenější, tím je pohyb rychlejší Objekty, TMI, JPO Uživatel může novou událost (opatření, objekt) založit na straněmapy tím, že stiskne příslušné tlačítko ve druhé a třetí skupiněnástrojův ribbonu (záložka Home ). Tlačítko zůstane označené a kliknutím do mapy se na toto místo umístí nová událost (opatření ). Tím se zároveňfunkce deaktivuje. Jinou možností je použít kontextové menu v mapě, které se otevře stlačením pravého tlačítka myši. Kontextové menu obsahuje některé často používané funkce. 13

15 Obrázek xx Tlačítka pro editaci událostí a objektů Související funkcí je přesun události (opatření, objektu či JPO). Stisknutím tlačítka se funkce kurzoru myši v mapězmění tak, že jsou detekovány odpovídající prvky v mapěa jsou zvýrazněny ohraničením. Když je na prvek kliknuto a zároveňje přidržena klávesa Ctrl, začne se prvek přesunovat zároveňs kurzorem. Přesun pokračuje, dokud uživatel neuvolní stisk klávesy Ctrl poloha prvku v mapě(událost, opatření..) se změnila změny se promítají automaticky v jiných oknech aplikace. Funkce, které jsou dostupné se liší podle druhu aplikace, případněrole uživatele SaP Dopravní situace Aplikace podporuje zobrazování aktuálních dopravních informací ze systému JSDI. Vrstva je dostupná v sekci Dopravní info a lze ji aktivovat, příp. deaktivovat. Po najetí kurzorem myši nad příslušný objekt je zobrazen text s popisem problému. Obrázek xx Vizualizace dopravních informací 4.2. Mapové vrstvy Mapové vrstvy jsou takové vrstvy, jejichž obsah je relativněstabilní, nemění se v souvislosti s aktuální situací tak často. Především se jedná o podkladové mapy, příp. další doplňkové vrstvy Podkladová mapa Podkladová mapa je mapové dílo, které slouží k lepší prostorové orientaci uživatele. Je uložena ve forměmapové cache (tilecache), je průběžněaktualizována v IOO HZS LázněBohdaneča v 14

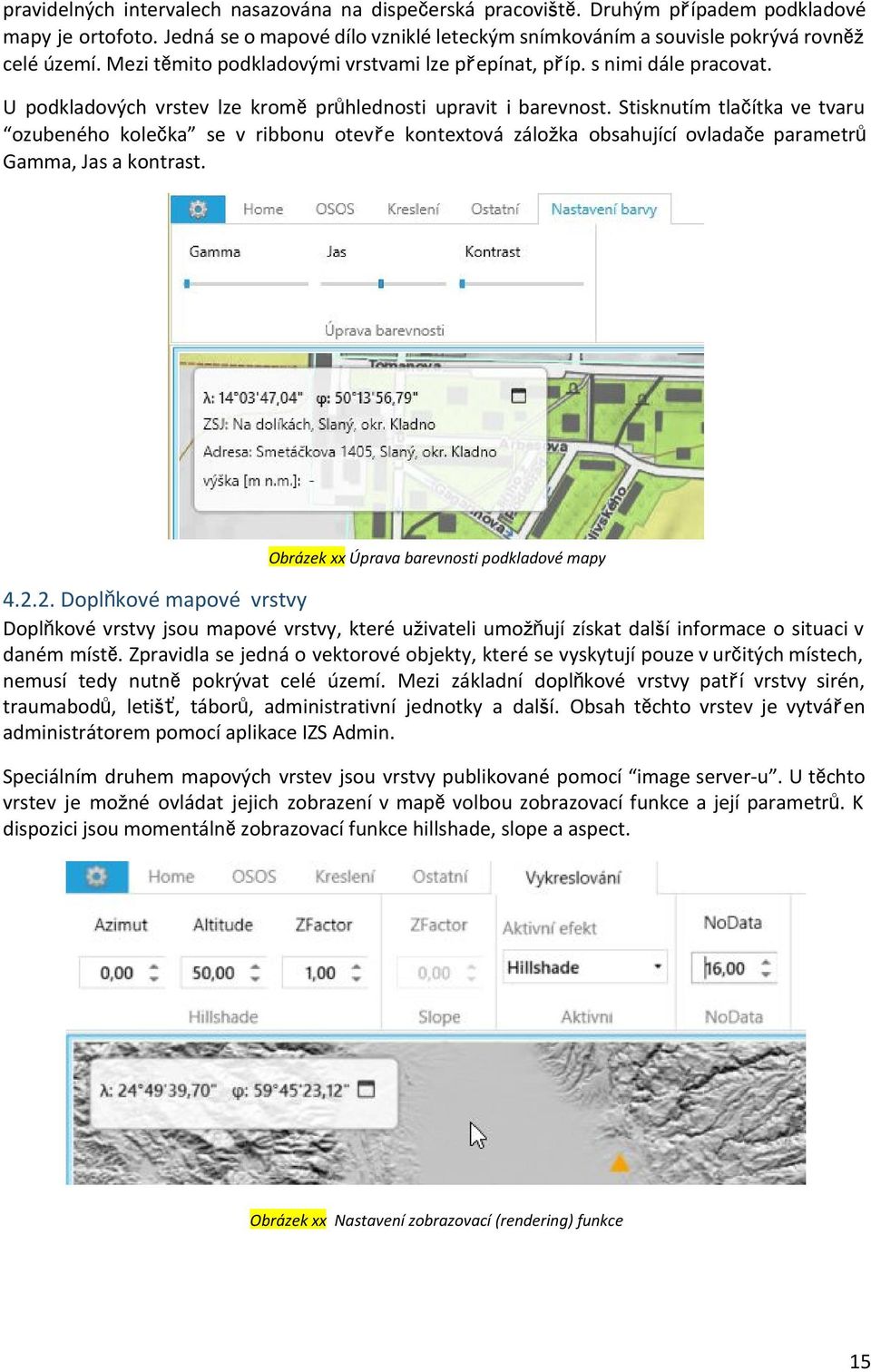

16 pravidelných intervalech nasazována na dispečerská pracoviště. Druhým případem podkladové mapy je ortofoto. Jedná se o mapové dílo vzniklé leteckým snímkováním a souvisle pokrývá rovněž celé území. Mezi těmito podkladovými vrstvami lze přepínat, příp. s nimi dále pracovat. U podkladových vrstev lze kroměprůhlednosti upravit i barevnost. Stisknutím tlačítka ve tvaru ozubeného kolečka se v ribbonu otevře kontextová záložka obsahující ovladače parametrů Gamma, Jas a kontrast. Obrázek xx Úprava barevnosti podkladové mapy Doplňkové mapové vrstvy Doplňkové vrstvy jsou mapové vrstvy, které uživateli umožňují získat další informace o situaci v daném místě. Zpravidla se jedná o vektorové objekty, které se vyskytují pouze v určitých místech, nemusí tedy nutněpokrývat celé území. Mezi základní doplňkové vrstvy patří vrstvy sirén, traumabodů, letišť, táborů, administrativní jednotky a další. Obsah těchto vrstev je vytvářen administrátorem pomocí aplikace IZS Admin. Speciálním druhem mapových vrstev jsou vrstvy publikované pomocí image server-u. U těchto vrstev je možné ovládat jejich zobrazení v mapěvolbou zobrazovací funkce a její parametrů. K dispozici jsou momentálnězobrazovací funkce hillshade, slope a aspect. Obrázek xx Nastavení zobrazovací (rendering) funkce 15

17 5. Vyhledávání Aplikace IZS Operátor disponuje vyhledávacími nástroji, díky kterým je možné vyhledávat v obsahu zobrazovaných mapových vrstev přes tzv. lokátory a také vyhledávat místa v mapěna základě zadání uživatelských souřadnic. Nástroje pro vyhledávání jsou umístěny v ribbonu ve skupině nástrojů Informace. Obrázek xx Tlačítka zapnutí vyhledávání v ribbonu 5.1. Vyhledávání dle souřadnic Ve skupiněnástrojů Informace je pod ikonou možnost vyhledávat v mapěmísta na základě zadání souřadnic. Dialogové okno pro vložení uživatelských souřadnic disponuje širokou nabídkou několika souřadnicových systémů. Každý nabízený souřadnicový systém má svou vlastní masku pro správný zápis hodnot do pole pro zadávání souřadnic. Při správném zadání uživatelských souřadnic, se automaticky výsledek zobrazí v mapě. Vycentrování konkrétního výsledku doprostřed mapového výřezu je možné ikonou lupy, která je umístěna vedle pole pro zadávání hledaných souřadnic. Ikona koše smaže výsledky, které se uživateli zobrazily do mapy. Obrázek xx Volba souřadnicového systému 16

18 Obrázek xx Zobrazení masky pro vybraný souřadnicový systém 5.2. Vyhledávání lokátory Obrázek xx Zobrazení nalezeného výsledku v mapě Ve skupiněnástrojů Informace je pod ikonou nabídka fulltextového vyhledávání v obsahu mapy. Dialogové okno pro vyhledávání umožňuje uživateli vybrat konkrétní lokátory, které odkazují do mapových vrstev, jejichž obsah se bude prohledávat. Pro rychlejší dosažení výsledkůje možné využít našeptávání. Výsledky našeptávání jsou řazeny do skupin podle lokátorůvčetně jejich vzájemného barevného odlišení. Vycentrování konkrétního výsledku doprostřed mapového výřezu je možné ikonou lupy, která je umístěna vedle pole pro zadávání hledaného textu. Ikona koše smaže výsledky, které se uživateli zobrazily do mapy. Obrázek xx Výběr použitých lokátorů 17

19 Obrázek xx Nalezení výsledkůa jejich vizualizace v mapě 6. Kreslení Aplikace IZS Operátor umožňuje vkládat grafické prvky do mapy v záložce Kreslení, kde jsou nástroje uspořádány do několika skupin. Obrázek xx Skupiny nástrojův záložce Kreslení Ve skupině Kreslící nástroje je uživateli nabízeno několik tvarů, které lze do mapy zakreslit: obdélník, text, lomená čára, kružnice, elipsa, šipka, čára volnou rukou, polygon, značka. Velikost jednotlivých tvarůse upravuje společným postupem, tedy kliknutím do místa v mapěa následným tažením kurzoru myši. Ve skupině Režim jsou k dispozici nástroje pro editaci a výběr grafických prvků, jejichž použitím se uživateli zpřístupní nové možnosti. Nástrojem Výběr a následným kliknutím na grafický prvek v mapovém poli, se otevře skupina nástrojů Nastavení, jejímž obsahem jsou další nástroje pro dodatečnou úpravu stávajícího prvku, jako je změna výplněprvku, změna barvy a tloušťky obrysu, míra průhlednosti a řazení prvku do pozadí nebo do popředí. Obrázek xx Nástroje ve skupiněnastavení Nástrojem Editace se otevře další skupina nástrojů Editace geometrie, kde se uživateli nabídnou kroky, kterými lze provedenou editaci odvolat (zpět), opakovat 18

20 (vpřed), zrušit a potvrdit. Vedle těchto nástrojůjsou k dispozici další možnosti editačního nástroje, jako je povolení/zakázání rotace prvku, povolení/zakázání změny velikosti v poměru stran 1:1, povolení/zakázání editace vertexů, povolení/zakázání posun prvku a povolení/zakázání kreslení grafických poznámek. Obrázek xx Nástroje ve skupiněeditace geometrie Na ve skupiněnástrojů Měření jsou nástroje pro měření délek, obvodůa obsahů grafických prvků včetně možnosti definování jednotek, ve kterých se bude měřit. Naměřené hodnoty se automaticky zobrazí u konkrétních prvkův mapě. Pokud je vybrána možnost Měření, hodnoty se zobrazí v mapěaž s nověvytvořeným prvkem. Pokud je vybrána možnost Změřit vybrané, tak aplikace vypíše hodnoty pro stávající grafické prvky v mapě, které uživatel následněvybere kurzorem. Možnost Odstranit měření u vybraných odstraní hodnoty u vybraných grafických prvků. Skupina nástrojů Editace umožňuje přidat tooltip vybraným grafickým prvkům v mapě, dále umožňuje odstranit vybrané grafické prvky v mapěnebo odstranit vše, čímž dojde k odstranění veškerých grafických prvkůz mapy, které uživatel dříve vytvořil. Obrázek xx Okno pro zadávání tooltipu vybranému grafickému prvku Skupina nástrojů Geometrické operace dává uživateli možnost vytvořit obalovou zónu (buffer) kolem stávajícího grafického prvku v mapě. V prvním kroku si uživatel vybere prvek, zvolí jednotky a vzdálenost hranice obalové zóny od hranice prvku ve vybraných jednotkách. V dalším kroku nástrojem Vytvořit buffer vytvoří obalovou zónu prvku. 19

21 Obrázek xx Buffer 500 m (růžová barva) kolem kruhového prvku (modrá barva) V poslední skupiněnástrojův této záložce je možnost Exportovat vybrané grafické prvky, které se ukládají do formátu s koncovkou.inm. Soubory v tomto formátu je také možné do aplikace importovat nástrojem Importovat. 7. Zobrazení a editace OSOS Nástroje pro správu obrazu společné operační situace jsou k dispozici v záložce OSOS. Uživateli jsou dostupné možnosti pro zakreslení operační situace včetněmožnosti vyvolání historie. Obrázek xx Ovládání OSOS v ribonu v záložce OSOS Základní možnosti pro zakreslování nových objektůjsou dostupné ve skupiněnástrojů Nástroje. K dispozici jsou objekty typu dekontaminační stanoviště, obvaziště, síly a prostředky jednotlivých složek IZS, oblasti dekontaminace, stanovištěvelitele zásahu apod. Nástroje pro editaci jsou pak dostupné v rámci skupiny nástrojů Režim a Editace, kde je možné objekty zákresu vybírat, posunovat, měnit jejich geometrii, odstraňovat, příp. měnit jejich pořadí vykreslování (zobrazení v popředí, příp. v pozadí). K dispozici je i funkcionalita měření. 20

22 Obrázek xx Příklad zákresu OSOS V rámci nástroje Verze je dostupná funkcionalita vyvolání jednotlivých verzí zákresu tak, jak se měnil v historii. Jakmile je nástroj aktivován, zobrazí se seznam existujících verzí. 8. Statistiky Nástroje pro statistiky umožňují provádět některé agregační analýzy v území. Příkladem je například zjištění počtu obyvatel (z výsledkůsčítání lidu za ZSJ) v území vymezeném polygonem v mapě. IZS Operátor disponuje dvěma nástroji tohoto typu 8.1. Statistika atributu Obrázek xx Statistika atributu 8.2. Uložené statistiky Takto vytvořené skupiny statistik jsou v aplikaci IZS Operátor k dispozici ve skupiněnástrojů informace pod nástrojem Uložené statistiky. Výpočet statistik vždy probíhá pro území vymezené vybraným grafickým prvkem (polygon, linie, nebo bod). 21

23 Obrázek xx XX 9. Analýzy Nástroj Analýzy v záložce Ostatní zpřístupňuje nástroje geoprocessingu, které jsou běžně užívané v platformách ArcGIS při práci s prostorovými daty. Obrázek xx Dialogové okno nástroje Analýzy 9.1. Geoprocessing IZS Operátor umožňuje spouštět libovolné geoprocessingové analýzy dostupné jako služby kompatibilní s REST rozhraní GP Task (ArcGIS for Server). Analýzy mohou vyžadovat různé vstupní parametry a poskytovat výsledek ve tvaru tabulek, grafiky nebo mapových vrstev. IZS Operátor na základě toho jaké vstupy analýza vyžaduje vytvoří potřebný vstupní formulář. Pokud je požadovaným vstupem grafický prvek (například polygon, linie nebo bod) je potřeba aby uživatel tento grafický prvek vytvořil a vybral pomocí nástrojůpro kreslení. Jen na ukázku toho jak je možné geoprocessingovou analýzu používat jsou do testovací konfigurace nastaveny dvě analýzy a to: PopulationSummary a Viewshed, které jsou zpřístupněné na demonstračním serveru společnosti Esri. Tyto analýzy pracují s celosvětovým rozsahem ale jejich výsledky jsou pouze ilustrativní. V konfiguraci určené pro reálné použití budou nahrazeny. Vstupem do analýzy PopulationSummary je polygon, který vymezuje oblast, za kterou bude nástroj zjišťovat počet obyvatel. Analýza pracuje jako geoprocessingová služba nad vrstvou počtu obyvatel, která je rozdělená do gridu s délkou strany 1 míle (1,609 km). (Data o počtu obyvatel byla do vrstvy zahrnuta z různých národních zdrojůa databází OSN mezi roky 1981 a 1994). Vstupní polygon lze vytvořit ve skupiněnástrojů Kreslící nástroje 22

24 v záložce Kreslení, nebo se zapnutým nástrojem Výběr vybrat stávající polygonový grafický prvek v mapě. Další metodou, jak zvolit vstupní prvek, je převedení vybraného prvku určité vrstvy na grafiku pomocí nástroje Převést na grafiku ve skupiněnástrojů Výběr v záložce Home. Po spuštění nástroje tlačítkem Start se zobrazí tabelární seznam výsledkův možnosti Výstupy. Ze statistiky výsledkůje důležitý atribut SUM, který udává celkový počet obyvatel žijících v zájmové oblasti. Tlačítkem Odstranit se výsledky z tabelárního seznamu smažou a nástroj je připraven k dalšímu použití. Obrázek xx Výsledek použité analýzy PopulationSummary v zájmové oblasti Vstupem do analýzy Viewshed je bod místa pozorování, čili bod, který může být vytvořený nástrojem Zakreslení značky v záložce Kreslení nebo převedením vybraného prvku určité vrstvy na grafiku pomocí nástroje Převést na grafiku ve skupiněnástrojů Výběr v záložce Home. Od místa pozorování se zobrazí v mapěplocha, která je viditelná v kruhové vzdálenosti udané v metrech. Vstupní parametr kruhové vzdálenosti nesmí překročit hodnotu 20tis m. Vedle grafického vyjádření viditelné oblasti v mapě, jsou rozměry výsledné oblasti uvedené pod možností Výstupy. 23

25 Obrázek xx Viditelná oblast z místa pozorování (Homole) s kruhovou vzdáleností 1500 m Routování Skupina nástrojů Routování v záložce Ostatní nabízí analýzu dostupnosti na základěvyhledání nejkratší silniční trasy mezi 2 a více body v mapě, nebo na základěvyhledání časověnejrychlejší silniční trasy mezi 2 a více body v mapě. Před zahájením vyhledávání trasy je nutné určit výchozí místo kliknutím do mapy pravým tlačítkem myši a zvolit možnost Trasa => Počáteční bod ( viz Obrázek xx ). Podobnělze postupovat, pokud bude chtít uživatel vkládat do trasy místa, která mají být projetá Přes bod. Volbou Koncový bod se vybere místo, které bude označovat koncový bod trasy. Trasa se vypočítá automaticky po každém přepnutí mezi možností nejkratší nebo nejrychlejší trasy a také po každém přidání nového počátečního / průjezdného / koncového bodu do trasy. Pokud je uživatelem vybrán nějaký bod, který má být součástí trasy, ale neleží přímo na silniční komunikaci, potom je do trasy započítáno místo na komunikaci, které je bodu nejblíže ( viz Obrázek xx). Obrázek xx Výběr možnosti routování v menu 24

26 Obrázek xx Volba bodůtrasy. Obrázek xx Počáteční bod trasy a reálný počátek trasy na komunikaci 9.3. Časový posuvník Nástroj Časový posuvník ve skupiněnástrojů Nastavení je k dispozici ve 3 modifikacích: TimeInstant, CumulatiaveFromStart a TimeExtent, díky kterým je možné sledovat historii změn u vrstev v projektu. Časový posuvník v modifikaci TimeInstant dovoluje vykreslit do mapy jevy, které existovaly v konkrétním čase nastaveném na posuvníku. Mezi časem nástupu a ukončením zobrazení jevu je minimální časová prodleva, takže jev se v mapěprojeví jako snímek. Obrázek xx Časový posuvník v režimu nastavení určitého data Časový posuvník v modifikaci CumulativeFromStart umožňuje vykreslit do mapy všechny jevy, které existovaly od pevněstanoveného počátku po volněstanovený časový konec. 25

27 Jevy se v mapěbudou vykreslovat kumulativně, čili zobrazí se v čase svého vzniku a v mapě zůstanou viditelné, dokud nedoběhne časový posuvník do konce. Obrázek xx Časový posuvník v režimu kumulativního nastavení od počátku po zvolené datum Časový posuvník v modifikaci TimeExtent zobrazí v mapěpouze takové jevy, které se staly ve vymezené době. Časový interval začátku a konce se stanoví na posuvníku. Obrázek xx Časový posuvník v režimu časového intervalu 10. Slovník pojmů IZS Operátor Mapové (GIS) okno integrované do desktopových aplikací IS OŘ. IZS Admin Aplikace, která poskytuje administrátorovi GIS široké možnosti konfigurace informačních panelů, mapových vrstev, analytických nástrojůa dalších součástí, které přebírá aplikace IZS Operátor. Ribbon Pás karet, kde je k dispozici řada tlačítek, které zpřístupňují funkce a přepínají režimy aplikace. Ribbon je rozdělen do několika záložek. Záložka Primární rozdělení ribbonu do několika záložek (Home, OSOS, Kreslení, Osatatní), které obsahují tematicky zaměřená skupiny nástrojů. Skupina nástrojů Skupina několika nástrojů, které spojuje tematicky podobná funkcionalita. Přepínač Tlačítka, která řídí viditelnost nástrojův ribbonu nebo v jeho částech, případně řídí aktivaci režimu mapy. Taková tlačítka po stisknutí zůstanou zamáčknuta (mají modrou barvu). Maptip 26

28 Pop-up okno, ve kterém se zobrazí informace o vybraném prvku nebo o shluku vybraných prvkův mapě, pokud uživatel najede kurzorem nad vybraný prvek / prvky. Tooltip Nápověda u ikony každého nástroje, která se uživateli zobrazí po najetí kurzorem nad vybraný nástroj. Lokátor REST Služba umožňující geokódování (vyhledání souřadnice na základěadresy nebo názvu) a reverzní geokódování (vyhledání adresy nebo objektu na nebo poblíž zadané souřadnice) Kontextová záložka Nová záložka v ribbonu, která otevře nadstavbovou funkcionalitu pro některé nástroje. Kontextové menu Je vyvoláno kliknutím pravým tlačítkem myši na určitý objekt nebo do mapy. Kontextové menu je svázáno s kontextem daného zdrojového objektu a obsahuje kontextové informace nebo často používané funkce. 27
