1 Mikroskopie se vzorkovací sondou Pavel Matějka

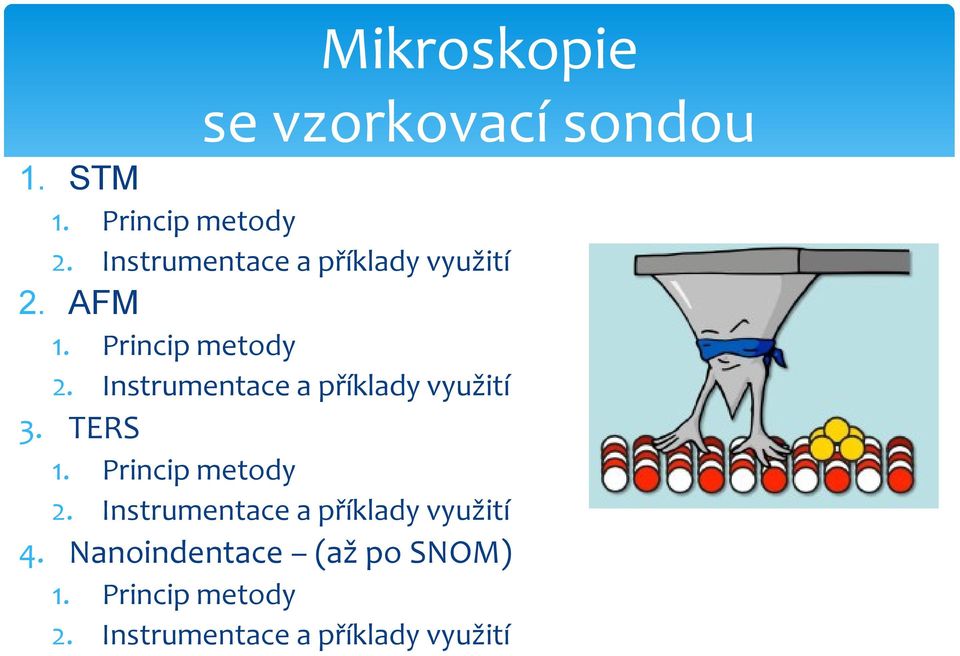

2 Mikroskopie se vzorkovací sondou 1. STM 1. Princip metody 2. Instrumentace a příklady využití 2. AFM 1. Princip metody 2. Instrumentace a příklady využití 3. TERS 1. Princip metody 2. Instrumentace a příklady využití 4. Nanoindentace (až po SNOM) 1. Princip metody 2. Instrumentace a příklady využití

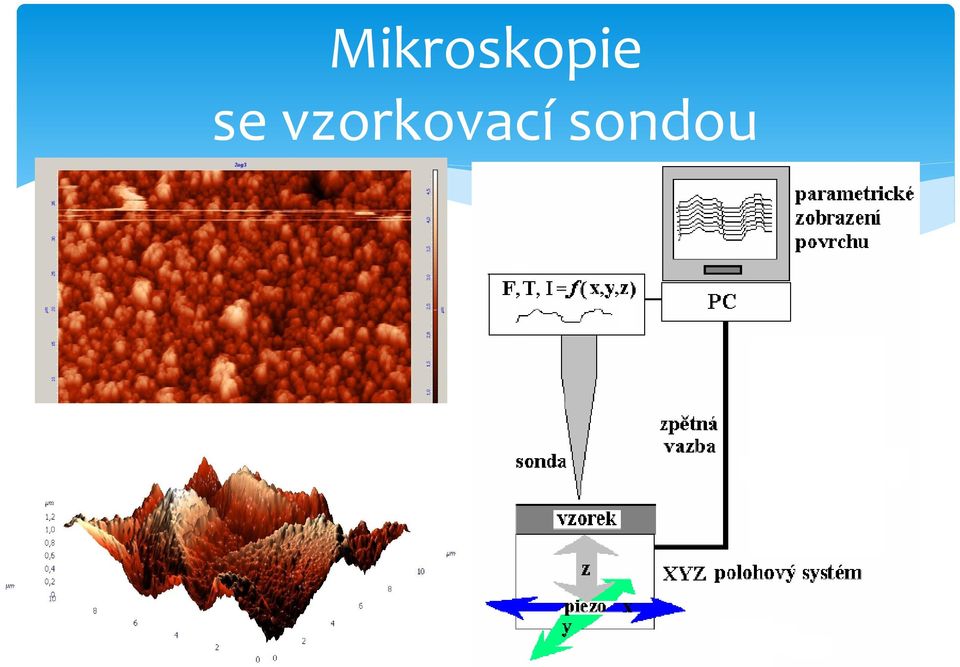

3 Mikroskopie se vzorkovací sondou

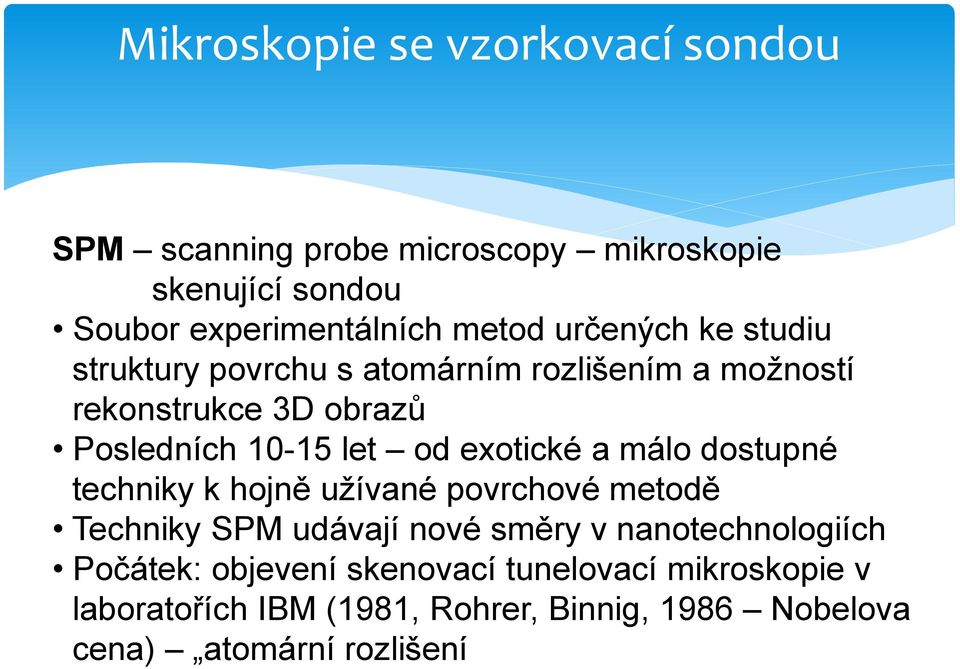

4 Mikroskopie se vzorkovací sondou SPM scanning probe microscopy mikroskopie skenující sondou Soubor experimentálních metod určených ke studiu struktury povrchu s atomárním rozlišením a možností rekonstrukce 3D obrazů Posledních let od exotické a málo dostupné techniky k hojně užívané povrchové metodě Techniky SPM udávají nové směry v nanotechnologiích Počátek: objevení skenovací tunelovací mikroskopie v laboratořích IBM (1981, Rohrer, Binnig, 1986 Nobelova cena) atomární rozlišení

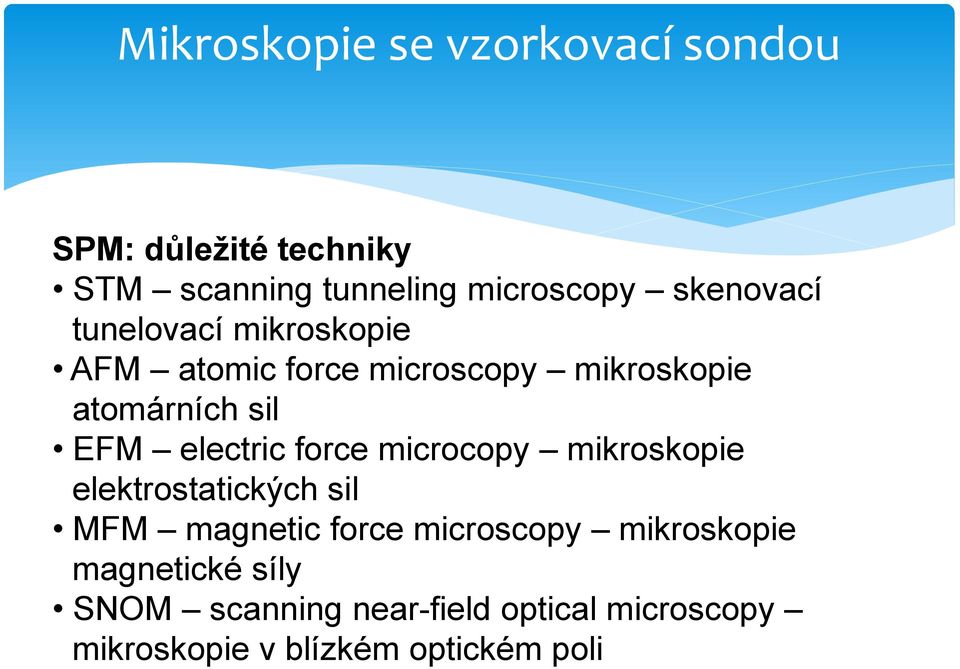

5 Mikroskopie se vzorkovací sondou SPM: důležité techniky STM scanning tunneling microscopy skenovací tunelovací mikroskopie AFM atomic force microscopy mikroskopie atomárních sil EFM electric force microcopy mikroskopie elektrostatických sil MFM magnetic force microscopy mikroskopie magnetické síly SNOM scanning near-field optical microscopy mikroskopie v blízkém optickém poli

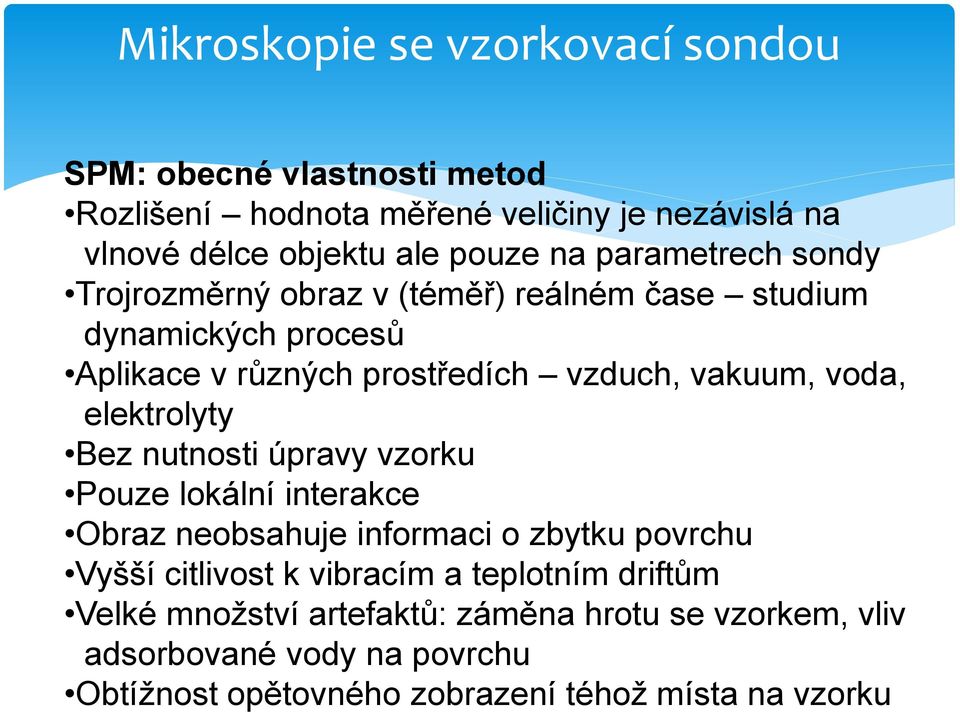

6 Mikroskopie se vzorkovací sondou SPM: obecné vlastnosti metod Rozlišení hodnota měřené veličiny je nezávislá na vlnové délce objektu ale pouze na parametrech sondy Trojrozměrný obraz v (téměř) reálném čase studium dynamických procesů Aplikace v různých prostředích vzduch, vakuum, voda, elektrolyty Bez nutnosti úpravy vzorku Pouze lokální interakce Obraz neobsahuje informaci o zbytku povrchu Vyšší citlivost k vibracím a teplotním driftům Velké množství artefaktů: záměna hrotu se vzorkem, vliv adsorbované vody na povrchu Obtížnost opětovného zobrazení téhož místa na vzorku

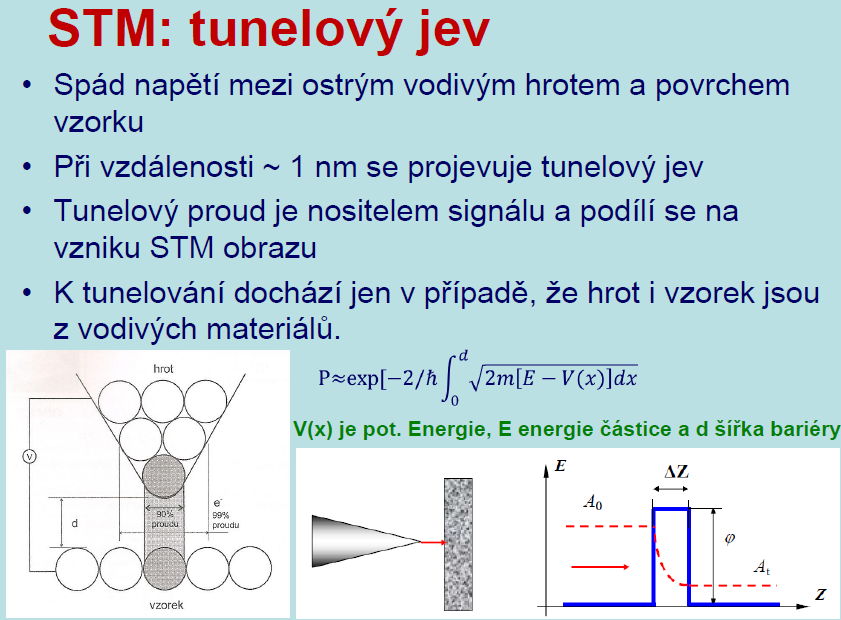

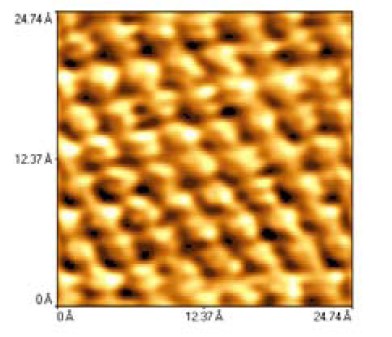

7 Mikroskopie rastrovací sondou STM přenos náboje elektrony - tunelový proud - exponenciální pokles proudu s vzdáleností (měřitelný proud při vzdálenostech v desetinách nm) Napětí hrot vzorek Distanční spektroskopie
8
9
10 STM: pracovní režimy s konstantním proudem pomocí zpětné vazby se udržuje proud měronosnou veličinou je napětí na pohybových prvcích pomalejší režim, možnost sledování větších změn profilu nebezpečí poškození vzorku s konstantní výškou udržuje se konstantní výška, rychlé snímání vzorku, protože není nutno pohybovat vzorkem, méně přesný, při velké vzdálenosti je proud pod dobře měřitelnou hodnotou, hrot se pohybuje v horizontální rovině nad vzorkem, mění se tunelovací proud
11 STM: rozlišení a vlastnosti vzorků Konstantní výška: rychlejší, výhodnější pro hladké povrchy Konstantní proud: pomalejší, užitečný pro členité povrchy Vysoké rozlišení exponenciální závislost tunelového proudu na vzdálenosti hrot-vzorek Rozlišení ve směru normály k povrchu je v řádu jednotek Å Laterální rozlišení závisí na kvalitě hrotu a je omezeno jeho atomovou strukturou Kvalitní hrot: na špičce je izolovaný atom nebo klastr několika atomů Vzdálenost od povrchu je srovnatelná s rozměry krystalové mřížky

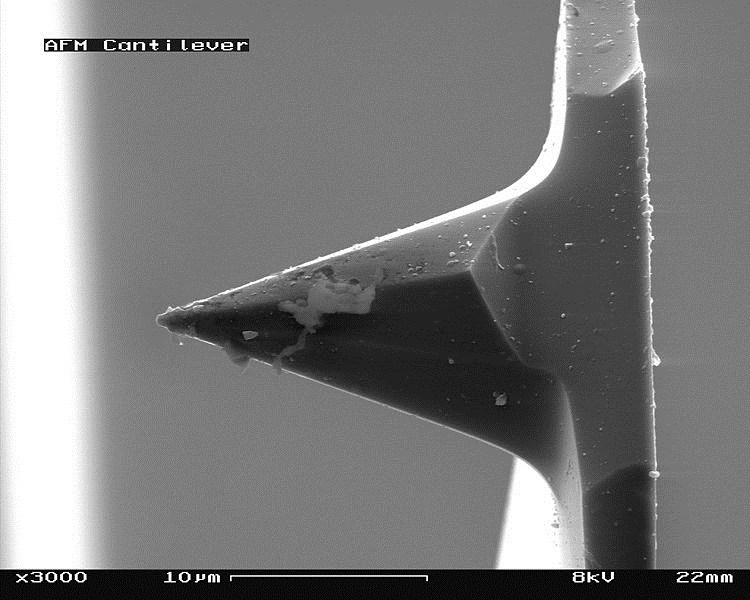

12 Mikroskopie rastrovací sondou AFM hrot ohebný nosník - atomární síly Hookův zákon Kontaktní - statický Bezkontaktní - statický Rozkmitaný hrot - dynamický modulace frekvence, amplitudy
13 Mikroskopie rastrovací sondou AFM

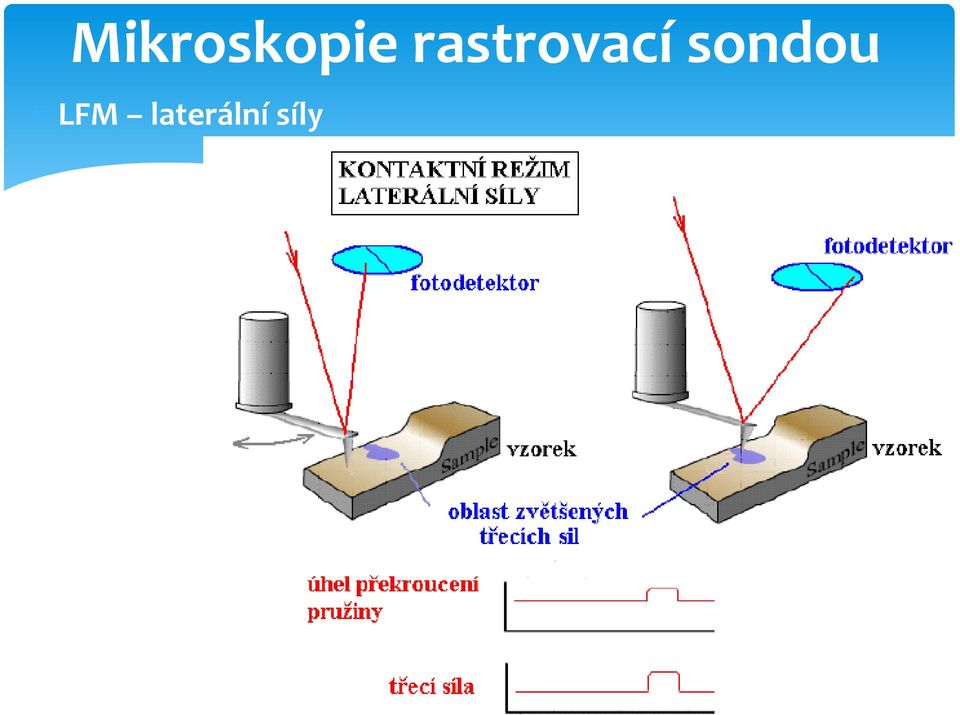

14 Mikroskopie rastrovací sondou LFM laterální síly

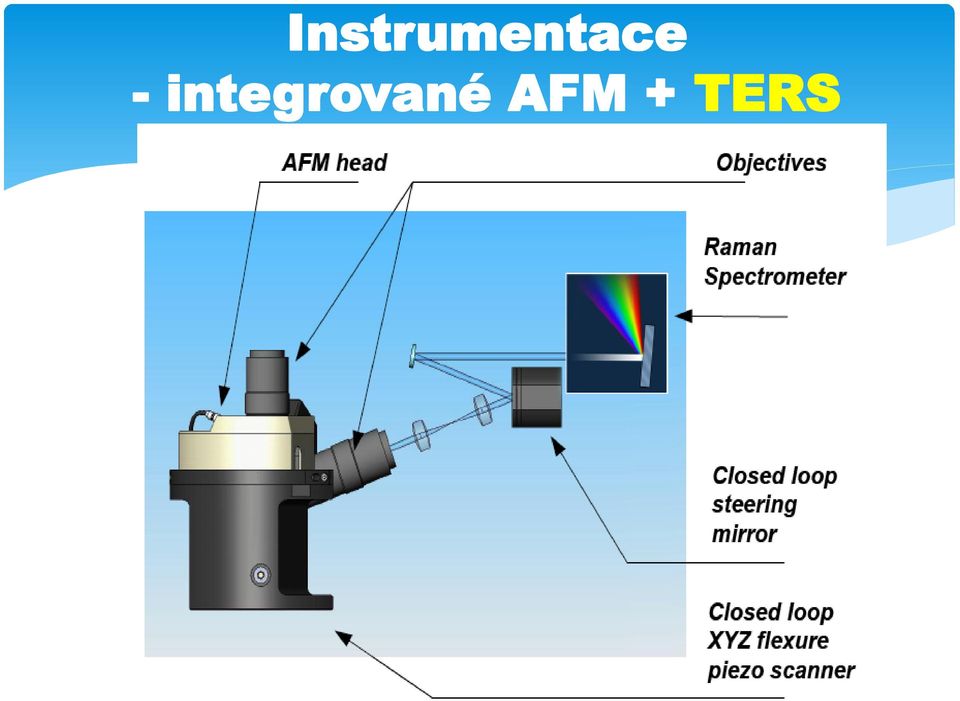

15 Instrumentace - integrované AFM + TERS
16 Instrumentace - integrované AFM + TERS

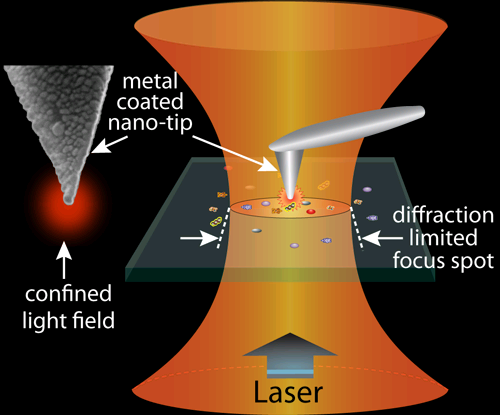

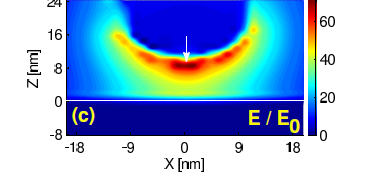

17 TERS
18 Instrumentace - integrované AFM + TERS

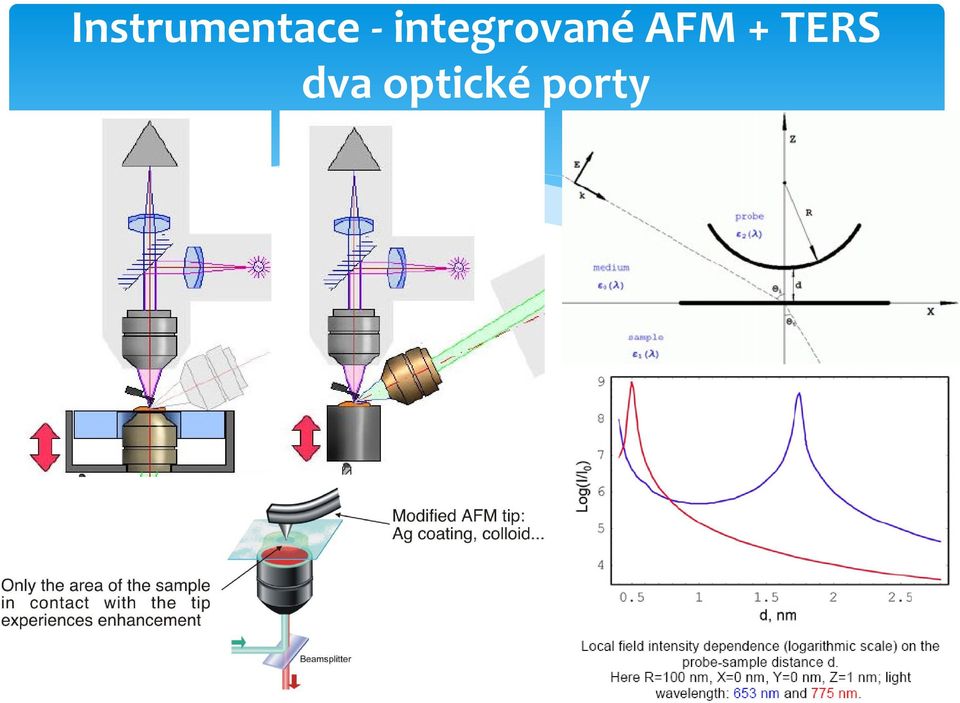

19 Instrumentace - integrované AFM + TERS dva optické porty
20 Instrumentace - integrované AFM + TERS
21 Instrumentace - integrované AFM + TERS

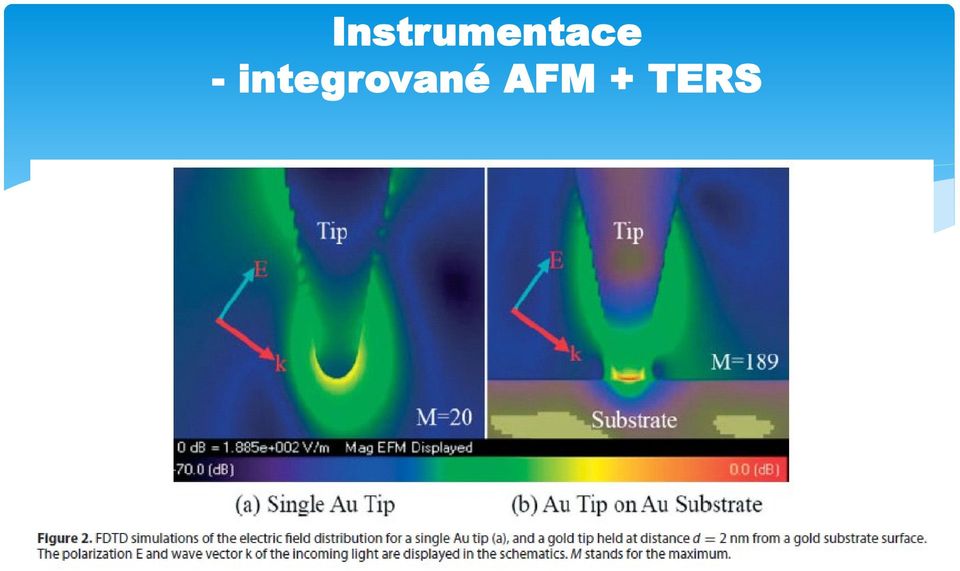

22 Instrumentace - integrované AFM + TERS
23 Kombinace TERS, AFM
24 Kombinace AFM, Raman nanomapování Paralelní obrazy křemíkového polovodiče AFM obraz 9 x 7 μm Obraz Ramanovy intensity 520 cm -1, stejná oblast
25 Kombinace MikroRaman, NSOM zesílený Raman, AFM Paralelní obrazy křemíkového polovodiče

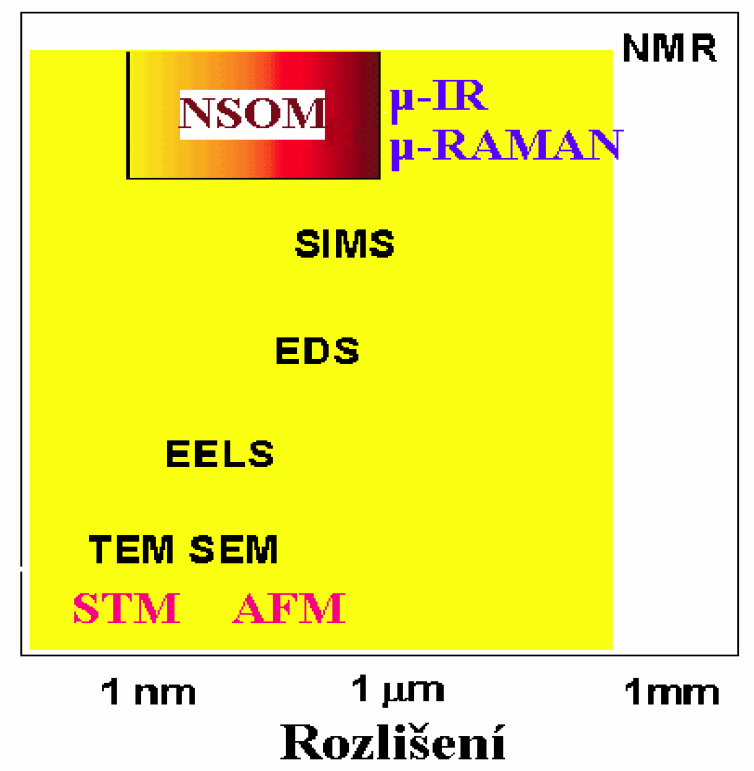

26 Optická nanospektroskopie Techniky blízkého pole sonda v blízkosti povrchu pole ) ( blízké Spektroskopie blízkého pole (near-field spectroscopy) Mikroskopie blízkého pole SNOM scanning near-field optical microscopy UV-vis, IR (IR-SNOM), Ramanova spektroskopie fotoluminiscence, fluorescence rozlišení lepší než 50 nm spektroskopie jedné molekuly
