Mikroskopie rastrovací sondou a odvozené techniky
|
|
- Radka Němcová
- před 8 lety
- Počet zobrazení:
Transkript

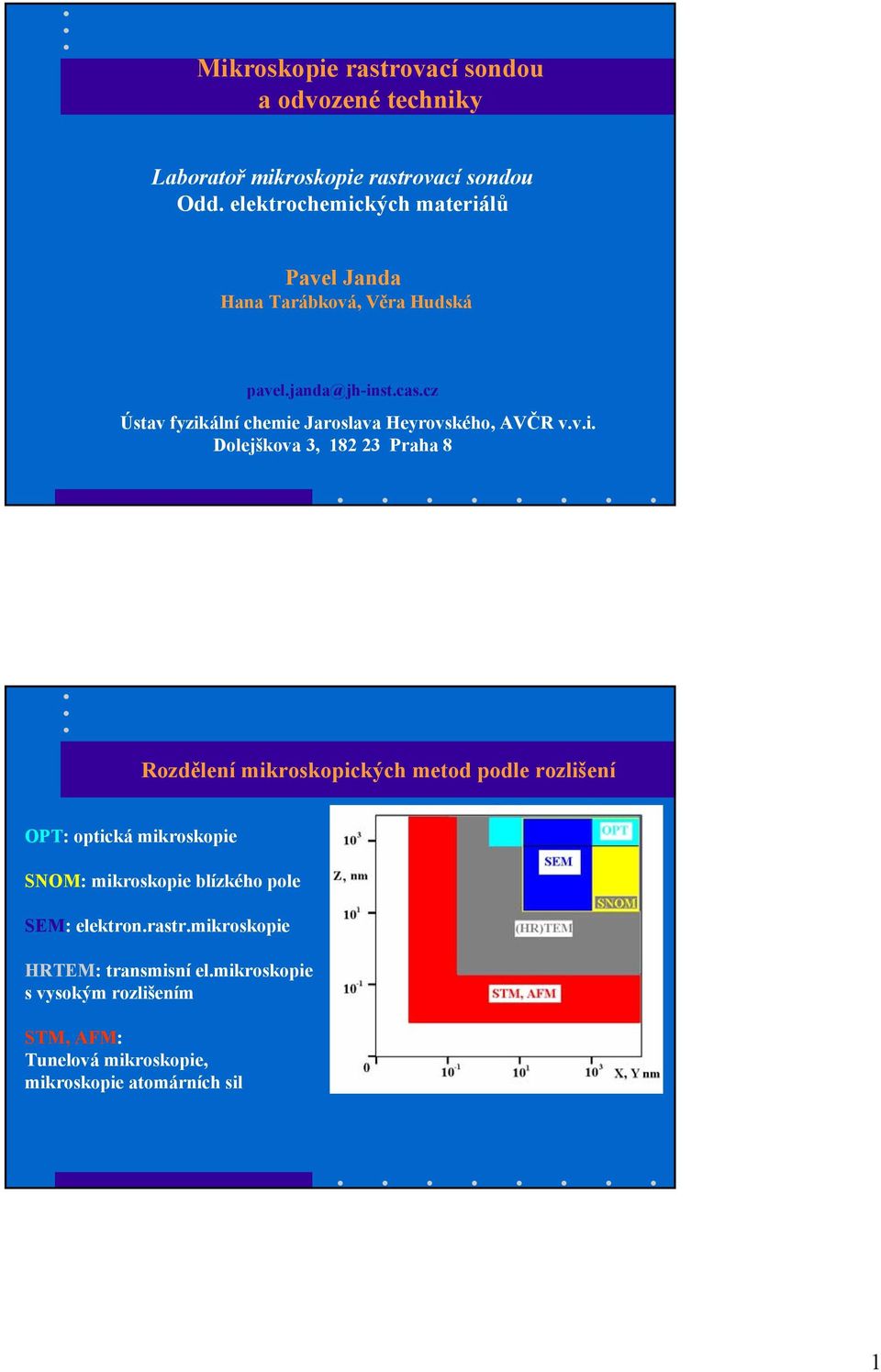

1 Mikroskopie rastrovací sondou a odvozené techniky Laboratoř mikroskopie rastrovací sondou Odd. elektrochemických materiálů Pavel Janda Hana Tarábková, Věra Hudská pavel.janda@jh-inst.cas.cz Ústav fyzikální chemie Jaroslava Heyrovského, AVČR v.v.i. Dolejškova 3, Praha 8 Rozdělení mikroskopických metod podle rozlišení OPT: optická mikroskopie SNOM: mikroskopie blízkého pole SEM: elektron.rastr.mikroskopie HRTEM: transmisní el.mikroskopie s vysokým rozlišením STM, AFM: Tunelová mikroskopie, mikroskopie atomárních sil 1
2 Mikroskopie rastrovací sondou Scanning Probe Microscopy Tunelová mikroskopie (STM) Binning, Rohrer, IBM, 1981, Nobelova cena 1986 Au(111) Aproximace tunelového proudu I T ~ V B f mts (V B ) exp [-2z (2mΦ ST /ħ2)] ħ = h/2π, f mts (V B ) závislost I T na V B daná e- strukturou hrotu a vzorku, z...vzdálenost hrot-vzorek (~ 10-1 nm), V B do ±1-2 V, I T ~ na 2
3 Tunelová spektroskopie Bariérová (distanční) spektroskopie: pro nízké V B je (di T /dz)/i T ~ (2 2m e )/ħ (Φ S + Φ T ) kde Φ S, Φ T lokální výstupní práce, I T tunelový proud, Z vzdálenost hrotu od vzorku, m e hmota e- provedení: modulace VVVVV Z-pieza a záznam di T /dz => Φ S,T zjednodušení: Φ T konst., laterální variace v měřené výšce bariéry ~ lokální Φ S Si-povrch, W-hrot D.A. Bonnel: Scanning Tunneling Microscopy and Spectroscopy VCH 1993 Napěťová spektroskopie : Tunelová spektroskopie Pro V B < výst. práce hrotu a vzorku (typicky 10 mv), výraz di T /dv B obsahuje informaci o lokální povrchové hustotě stavů (skutečných nebo pocházejících z uspořádání vnitřní pásové struktury vzorku) Provedení: Modulace VVVVV V B, záznam I T -V B křivky, obvykle v podobě d(log I T )/d(logv B ) vs V B Poskytuje mapu povrchových stavů (v UHV) používá se k zobrazení zaplnění stavů, adatomů a volných vazeb (dangling bonds)... I T -V B křivky na monokryst Si (UHV) při průchodu hrotu nad defektem [B. Persson, A. Baratoff, Phys.Rev.Lett. 59, 339] (Frank, L. - Král, J., Ed.), : Metody analýzy povrchů. Iontové, sondové a speciální metody Academia, Praha
4 ElektroChemický STM - uspořádání Elektrochemická mikroskopie ECM zpětnovazebný režim detekční režim Hrot: generuje Substrát: zpětná reakce Detekce katalytické aktivity substrátu Substrát: generuje Hrot: detekuje 4
5 MIKROSKOPIE ATOMÁRNÍCH SIL Atomic Force Microscopy Hooke: F(repulse) = -k x k konst.pružiny 0,01-1 N/m AFM kontaktní režim grafit slída Orientované molekuly Teflonu 5
6 AFM: Chemická identifikace atomů silová křivka před normalizací normalizovaná na minimum interakce substrát-hrot Dynamic Force Microscopy silová spektroskopie sil blízkého dosahu chemické interakce Yoshiaki Sugimoto, Pablo Pou, Masayuki Abe, Pavel Jelinek, Rubén Pérez, Seizo Morita & Óscar Custance: Nature Letters Vol. 446 March 2007 AFM - adhesivní síly 6
7 Adsorpce proteinů na zubní sklovině N. Schwender, M. Mondon, K. Huber, M. Hannig, C. Ziegler Department of Physics, University of Kaiserslautern, Department of Operative Dentistry and Periodontology, Saarland University Mikroskopie laterálních sil (Lateral Force Microscopy) 7

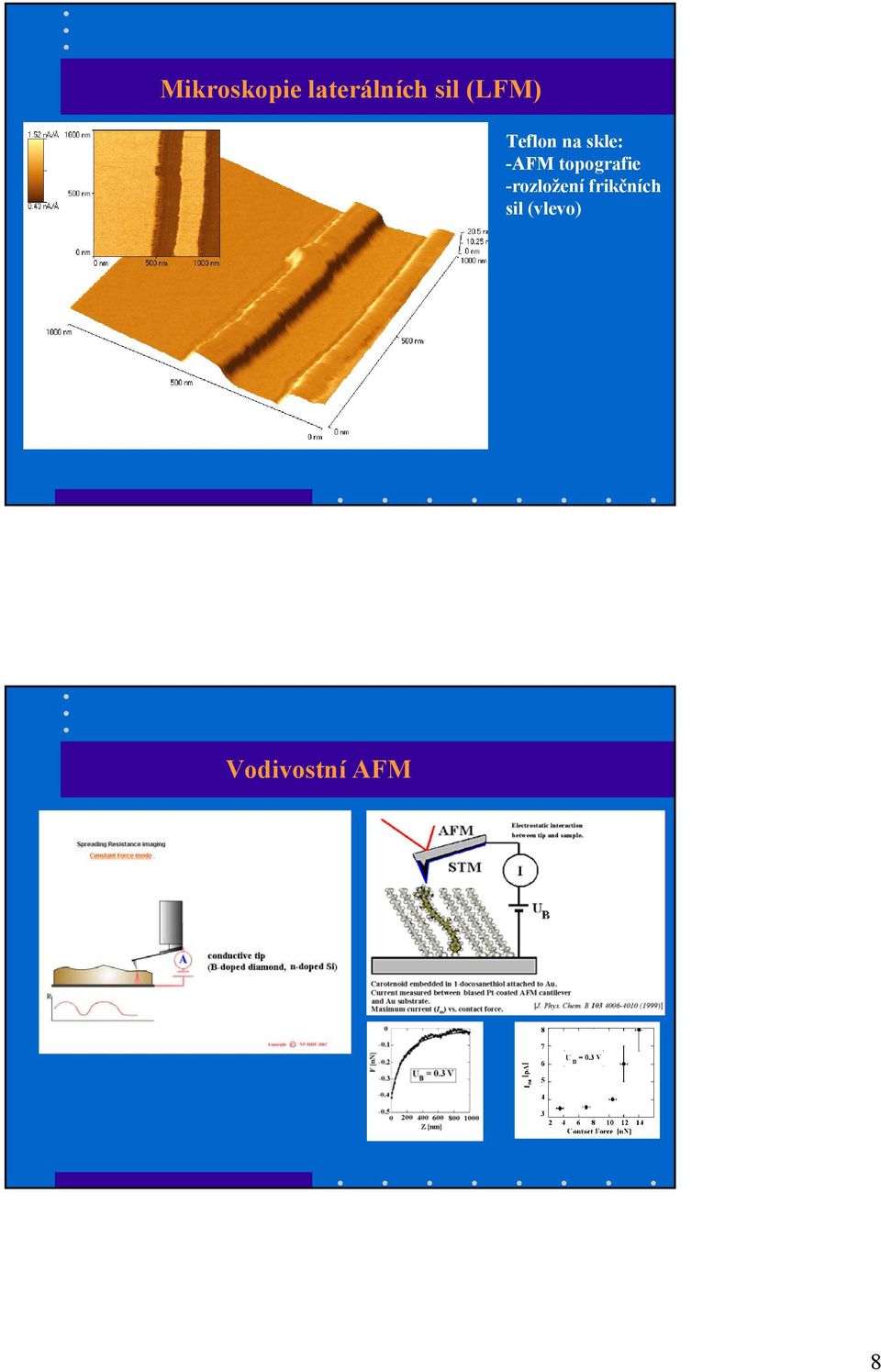

8 Mikroskopie laterálních sil (LFM) Teflon na skle: -AFM topografie -rozložení frikčních sil (vlevo) Vodivostní AFM 8
9 AFM semikontaktní režim mechanický oscilátor vstupní parametry: f rez, A sp výstupní parametry A, f, θ, d AFM semikontaktní režim deflexní signál Pavel Janda, Otakar Frank, Zdeněk Bastl, Mariana Klementová, Hana Tarábková and Ladislav Kavan: Nanotechnology 21 (2010)
10 AFM Force Curve of Single Cell Mechanics confocal micrograph of cell membrane (blue) and nucleus (pink) under compression (c) V. Lulevich et al: Langmuir, Vol. 22, No. 19, 2006 AFM s modifikovaným hrotem vazebné interakce Monoklonální antigen 1RK2 k A-řetězci ricinu (hrot-igg1). Viditelná je Y-struktura antigenu. AFM-semikontaktní režim na vzduchu. [Veeco] 10
11 Mikroskopie (a spektroskopie) blízkého pole Near-field Scanning Optical Microscopy/Spectroscopy NSOM (SNOM) Mikroskopie vzdáleného pole Mikroskopie blízkého pole Rozlišení index lomu, vstupní úhel, difrakční limit Abbeho, Rayleighovo kriterium Rozlišení apertura sondy, vzdálenost od povrchu vzorku konstrukce obrazu bod po bodu z fragmentu vlnoplochy 11
12 Mikroskopie a spektroskopie blízkého pole Reflexní, transmisní, fluorescenční SNOM NT MDT 12
13 Zobrazení SNOM AFM topography (a) and SNOM (b,c) images on ultrathin sections of apoptotic Jurkat cells embedded in araldite resin; SNOM optical reflection (b) and SNOM optical transmission (c) images. Scan area µm. M. ZWEYER ET AL. Journal of Microscopy, 229 (2008) Fluorescenční SNOM Zobrazení jednotlivých molekul AFM Topografie SNOM Alexa 532 (Exmax 532 nm/emmax 554 nm, Molecular Probe Inc) v PMMA H. Muramatsu: Surface Science, Vol. 549, 273,
14 AFM/SNOM snímání vibrací buněčných membrán Time profile of PC12 (neuroendocrine tumor of the medulla) cell recordings for three different cell conditions: normal, Nerve Growth Factor and necrosis. (a) control; (b) 24 hours NGF; (c) 4 hours H2O2 (necrosis). Time frame is of 100 seconds total for each recording, Fourier spectrum: (d) control; (e) 24 hours NGF; (f) 4 hours H2O2. Lower frequencies are plotted in the smaller insets for clarity.. Vertical scale Volts for the time profiles and Volts/Frequency (Hz) for the Fourier plots. Membrane movements are associated to the cell physiological condition. These signals were observed along the culture, independently of the cell observed and for the majority of the time. R. Piga et al: OPTICS EXPRESS 15 (2007) 5589 Povrchová plasmonová resonance (Surface Plasmon Resonancy) Povrchově zesílená Ramanova spektroskopie Surface Enhanced Raman Spestroscopy SERS Hrotem zesílená Ramanova spektroskopie Tip Enhanced Raman Spectroscopy/Microscopy TERS 14
15 Povrchové plasmony Povrchový plasmon - polariton (kvantum) podélná oscilace elektronového plynu na mezifází kov/dielektrikum (šíří se jako podélné vlny na mezifází) - tvořen nábojem v kovu (e - ) a elmg. polem v obou fázích, Φ ~ exp(-d) Intenzita pole exponenciálně klesá se vzdáleností od povrchu kovové fáze - projevy: spojené oscilace e - hustot a elmg. pole - hladiny oscilací elektronových hustot (kvantum) vlastnosti plasmonu závisí na složení mezifází (dielektrika) detekce molekul adsorbovaných na mezifází, chem. vazeb... Nanočásticové plasmony Nanočásticový plasmon Min. rozměr částic: > 2 nm neexistují lokalizované energetické hladiny (pás/oblak) ω P ~ (n e 2 /ε 0 m*) ω P plasmonová frekvence m* ef.hmota vodiv.e - ε 0 permitivita prostředí Interakce se světlem=>excitace oscilací e-oblaku=>polariton (el.polarizace) Interakce malé nanočástice se světlem => dipólová radiace (E-pole) (a, b) větší nanočástice => kvadrupólová radiace (c) 15
16 Optický mikroskopický snímek (temné pole) světla rozptýleného nanočásticemi Ag (nanosféry) Au (nanosféry) nanotyčky C. Soennischen: Plasmons in metal nanostructures. Disertace. L.-M. Universiat Mnichov 2001 Plasmonová resonance Ag, Au nanočástice 70% Ag + 30% Au The Lycurgus Cup, Roman (4th century AD), British Museum ( R. Jin, Y. Cao, C. A. Mirkin, K. L. Kelly, G. C. Schatz and J. G. Zheng, Science 294, 1901 (2001). 16
17 použití SPR -zvětšení citlivosti spektroskopických technik vč. fluorescence, Ramanovy spektroskopie... (povrchové zesílení Ramanovy spektroskopie ~ x umožňuje identifikaci jediné molekuly) -posun resonance v důsledku adsorpce molekul na mezifází => měření tloušťky adsorbovaných vrstev, vazebné konstanty ligandů... adsorpce molekul na mezifází mění podmínky resonance plasmonových vln Povrchově zesílená Ramanova spektroskopie Surface Enhanced Raman Spectroscopy Max. zesílení pro dopadající & rozptýlené světlo (Raman) jen pro frekvence s minimálním posunem, velmi posunuté nemohou být obě v rezonanci => menší zesílení kombinuje výhody fluorescence - vysoký světelný zisk + Ramanova spektroskopie - strukturní informace Nevýhody - nutnost použití Au, Ag, Cu (NIR-Vis) nanostruktur - Hot-Spots (signál není reprezentativní vzhledem k povrchu) 17
18 Hrotem zesílená Ramanova spektroskopie (Tip Enhanced Raman Spectroscopy) Od nanočásticové plasmonové resonance (SE) k hrotovému zesílení (TE) P. Hewageegana, M. I. Stockman: Plasmonics enhancing nanoantennas Infrared Physics & Technology 50 (2007) Řez oblastí TER(S) (A = I RT /I R0 ) λ =541nm, d T-S =4nm význam TERS + Plasmonová resonance lokalizovaná na povrchu kovového hrotu (anténa, max.intenzita el.pole na hrotu) => hrot funguje jako téměř ideální bodový zdroj světla. + Mobilní hot spot snímání reprezentativního signálu z celého povrchu vzorku + Proces může být laděn (z/do resonance) vkládáním napětí na hrot + umožňuje práci in situ + zesílení ~ Vývojové stadium, neúplně definované podmínky: vliv tvaru hrotu, složení hrotu, elektrolytu... Surface-enhanced and STM-tip-enhanced Raman Spectroscopy at Metal Surfaces Bruno Pettinger, Gennaro Picardi, Rolf Schuster, Gerhard Ertl, Fritz-Haber-Institut der Max-Planck-Gesellschaft, Faradayweg 4-6, Berlin, Germany Single Molecules, Volume 3, Issue 5-6, Pages S. Kuwata: Near Field Optics and Surface Plasmon Polariton, Springer Verlag,
19 TERS instrumentace Zdroj: He-Ne laser (632.8 nm) ~0.3 mw na vzorku příklady použití TERS Monovrstva barviva adsorbovaného na Au filmu, STM Ag-hrot G. Picardi, K. Domke, D.Zhang, B. Ren, J. Steidtner B. Pettinger Fritz-Haber-Institut der Max-Planck-Gesellschaft 19
20 zobrazení v režimu TERS zobrazení svazku SWCNT ve vibračních modech RBM (290 cm -1 ) D ( disorder 1300 cm -1 ) G+ tangenciální C-C stretching (1594 cm -1 ) I... tip off ( far-field konfokál) II... tip on (TERS) Nanotechnology 18 (2007) AFM-TERS zobrazení/analýza Metallized (Au) AFM tip for TERS/AFM imaging D. Ciala et al 20
21 AFM nanomanipulace/lithografie AFM nanomanipulace/lithografie Interakce hrotu s povrchem 21
22 Interakce hrot-povrch Manipulace na molekulární úrovni (AFM) 22
23 Nanostruktury vytvářené hrotem (EC)STM Cu nanočástice vytvořené hrotem STM P. Janda, K. Kojucharow, L. Dunsch: Surface Science 597 (2005)
24 SNOM lithografie Zdroj: Veeco Laboratoř mikroskopie rastrovací sondou Odd. elektrochemických materiálů Ústav fyzikální chemie J. Heyrovského AVČR v.v.i. Dolejškova 3, Praha 8 AFM/STM Nanoscope IIIa Multimode Pro práci v kapalinách a plynech Rozlišení > 0,1 nm AFM/STM TopoMetrix TMX 2010 Pro práci v kapalinách a plynech Rozlišení ~ 0,1 nm pavel.janda@jh-inst.cas.cz 24
25 Cu nanočástice vytvořené hrotem EC STM 25
26 Ramanova spektroskopie Elastický rozptyl světla na molekulárních/atomárních strukturách: λ rozptyl = λ dopad Neelastický rozptyl (malá část ~ 1/10 6 ) => posun λ: λ rozptyl => excituje vibrační/rotační a elektronické stavy λ dopad Vibrační/rotační excitace (posun λ) & změna polarizovatelnosti (intenzita) (deformace e-oblaku vzhledem k vibračním koordinátám) => Ramanůvposun molekula absorbuje energii Stokesův rozptyl red shift : λ rozptyl > λ dopad molekula (na vyšší energetické hladině) ztratí energii anti-stokesůvrozptyl blue shift : λ rozptyl < λ dopad Resonanční Raman: λ dopad = λ excit.e => zesílení intenzity vibrač.módu odpovídajícího excit.e-hladiny závislost signálu TERS na vzdálenosti hrot-vzorek Závislost zesílení Ramanova signálu (F) svazku SWCNT pro ν = 1594 cm 1 na vzdálenosti hrot-vzorek pro AFM a SFM. S. S. Kharintsev et al: Nanotechnology 18 (2007)
