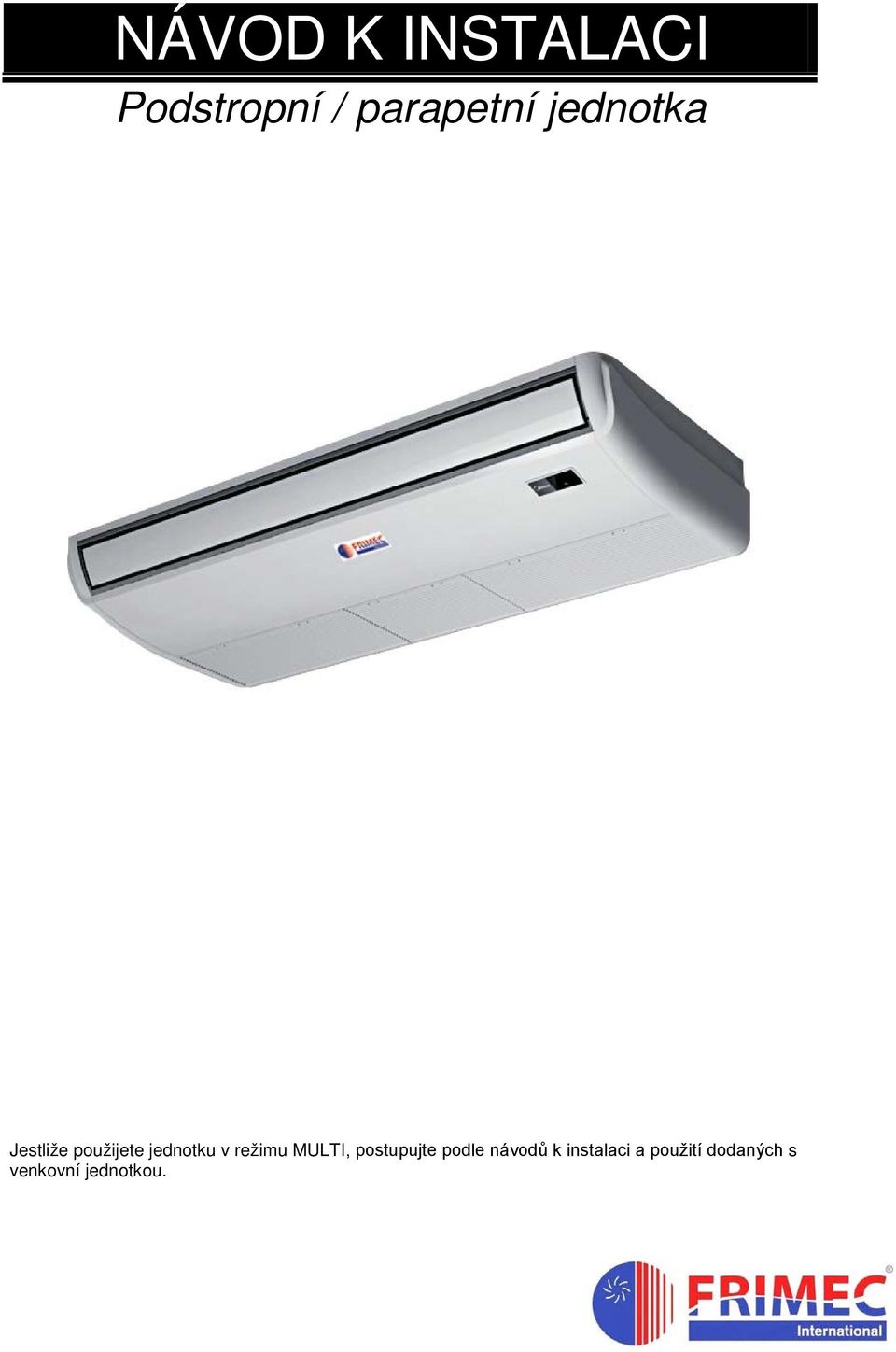

NÁVOD K INSTALACI. Podstropní / parapetní jednotka

Transkript

1 NÁVOD K INSTALACI Podstropní / parapetní Jestliže použijete jednotku v režimu MULTI, postupujte podle návodů k instalaci a použití dodaných s venkovní jednotkou.

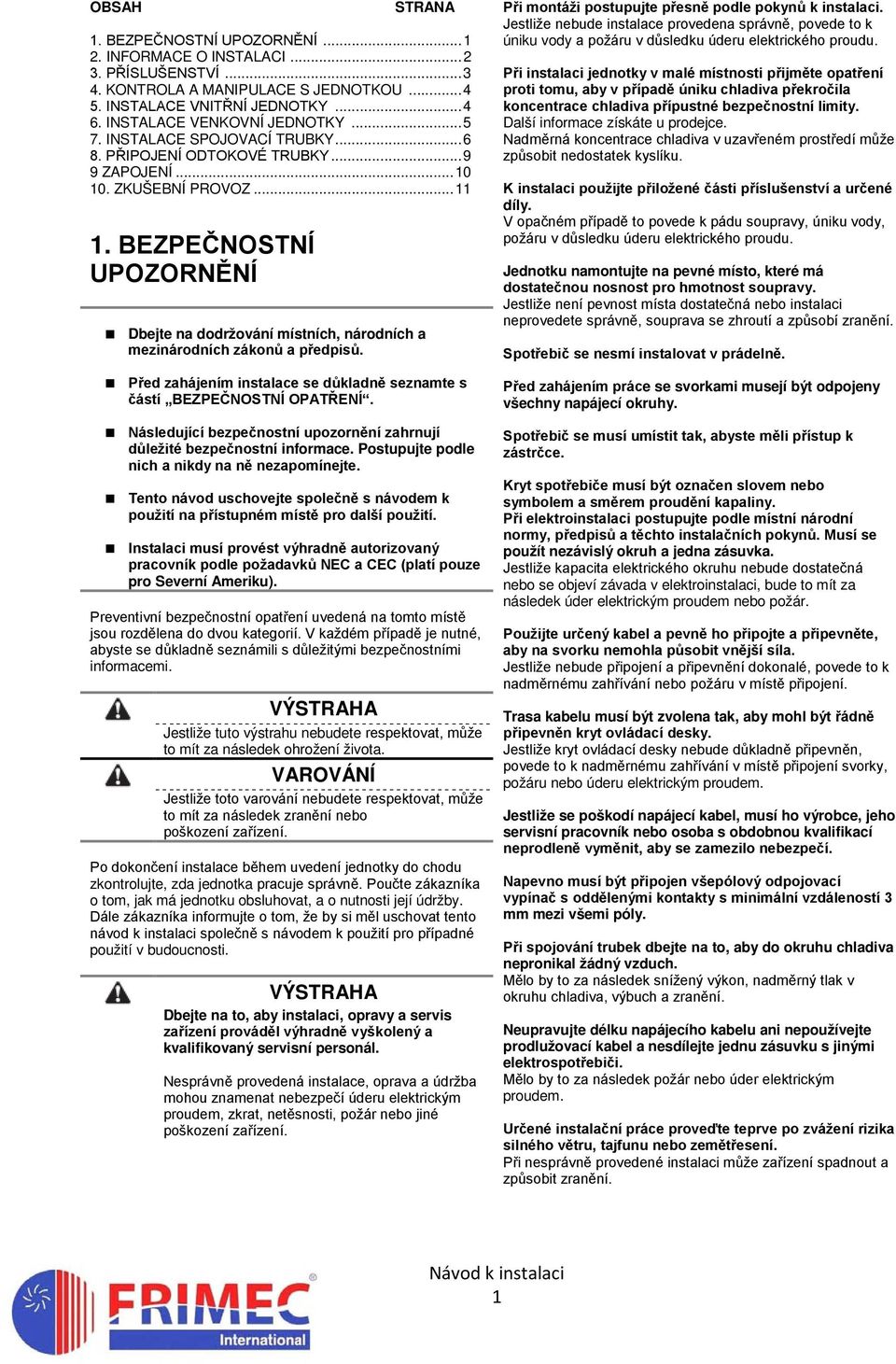

2 OBSAH STRANA 1. BEZPEČNOSTNÍ UPOZORNĚNÍ INFORMACE O INSTALACI PŘÍSLUŠENSTVÍ KONTROLA A MANIPULACE S JEDNOTKOU INSTALACE VNITŘNÍ JEDNOTKY INSTALACE VENKOVNÍ JEDNOTKY INSTALACE SPOJOVACÍ TRUBKY PŘIPOJENÍ ODTOKOVÉ TRUBKY ZAPOJENÍ ZKUŠEBNÍ PROVOZ BEZPEČNOSTNÍ UPOZORNĚNÍ Dbejte na dodržování místních, národních a mezinárodních zákonů a předpisů. Před zahájením instalace se důkladně seznamte s částí BEZPEČNOSTNÍ OPATŘENÍ. Následující bezpečnostní upozornění zahrnují důležité bezpečnostní informace. Postupujte podle nich a nikdy na ně nezapomínejte. Tento návod uschovejte společně s návodem k použití na přístupném místě pro další použití. Instalaci musí provést výhradně autorizovaný pracovník podle požadavků NEC a CEC (platí pouze pro Severní Ameriku). Preventivní bezpečnostní opatření uvedená na tomto místě jsou rozdělena do dvou kategorií. V každém případě je nutné, abyste se důkladně seznámili s důležitými bezpečnostními informacemi. VÝSTRAHA Jestliže tuto výstrahu nebudete respektovat, může to mít za následek ohrožení života. Jestliže toto varování nebudete respektovat, může to mít za následek zranění nebo poškození zařízení. Po dokončení instalace během uvedení jednotky do chodu zkontrolujte, zda pracuje správně. Poučte zákazníka o tom, jak má jednotku obsluhovat, a o nutnosti její údržby. Dále zákazníka informujte o tom, že by si měl uschovat tento návod k instalaci společně s návodem k použití pro případné použití v budoucnosti. VÝSTRAHA Dbejte na to, aby instalaci, opravy a servis zařízení prováděl výhradně vyškolený a kvalifikovaný servisní personál. Nesprávně provedená instalace, oprava a údržba mohou znamenat nebezpečí úderu elektrickým proudem, zkrat, netěsnosti, požár nebo jiné poškození zařízení. Při montáži postupujte přesně podle pokynů k instalaci. Jestliže nebude instalace provedena správně, povede to k úniku vody a požáru v důsledku úderu elektrického proudu. Při instalaci jednotky v malé místnosti přijměte opatření proti tomu, aby v případě úniku chladiva překročila koncentrace chladiva přípustné bezpečnostní limity. Další informace získáte u prodejce. Nadměrná koncentrace chladiva v uzavřeném prostředí může způsobit nedostatek kyslíku. K instalaci použijte přiložené části příslušenství a určené díly. V opačném případě to povede k pádu soupravy, úniku vody, požáru v důsledku úderu elektrického proudu. Jednotku namontujte na pevné místo, které má dostatečnou nosnost pro hmotnost soupravy. Jestliže není pevnost místa dostatečná nebo instalaci neprovedete správně, souprava se zhroutí a způsobí zranění. Spotřebič se nesmí instalovat v prádelně. Před zahájením práce se svorkami musejí být odpojeny všechny napájecí okruhy. Spotřebič se musí umístit tak, abyste měli přístup k zástrčce. Kryt spotřebiče musí být označen slovem nebo symbolem a směrem proudění kapaliny. Při elektroinstalaci postupujte podle místní národní normy, předpisů a těchto instalačních pokynů. Musí se použít nezávislý okruh a jedna zásuvka. Jestliže kapacita elektrického okruhu nebude dostatečná nebo se objeví závada v elektroinstalaci, bude to mít za následek úder elektrickým proudem nebo požár. Použijte určený kabel a pevně ho připojte a připevněte, aby na svorku nemohla působit vnější síla. Jestliže nebude připojení a připevnění dokonalé, povede to k nadměrnému zahřívání nebo požáru v místě připojení. Trasa kabelu musí být zvolena tak, aby mohl být řádně připevněn kryt ovládací desky. Jestliže kryt ovládací desky nebude důkladně připevněn, povede to k nadměrnému zahřívání v místě připojení svorky, požáru nebo úderu elektrickým proudem. Jestliže se poškodí napájecí kabel, musí ho výrobce, jeho servisní pracovník nebo osoba s obdobnou kvalifikací neprodleně vyměnit, aby se zamezilo nebezpečí. Napevno musí být připojen všepólový odpojovací vypínač s oddělenými kontakty s minimální vzdáleností 3 mm mezi všemi póly. Při spojování trubek dbejte na to, aby do okruhu chladiva nepronikal žádný vzduch. Mělo by to za následek snížený výkon, nadměrný tlak v okruhu chladiva, výbuch a zranění. Neupravujte délku napájecího kabelu ani nepoužívejte prodlužovací kabel a nesdílejte jednu zásuvku s jinými elektrospotřebiči. Mělo by to za následek požár nebo úder elektrickým proudem. Určené instalační práce proveďte teprve po zvážení rizika silného větru, tajfunu nebo zemětřesení. Při nesprávně provedené instalaci může zařízení spadnout a způsobit zranění. 1

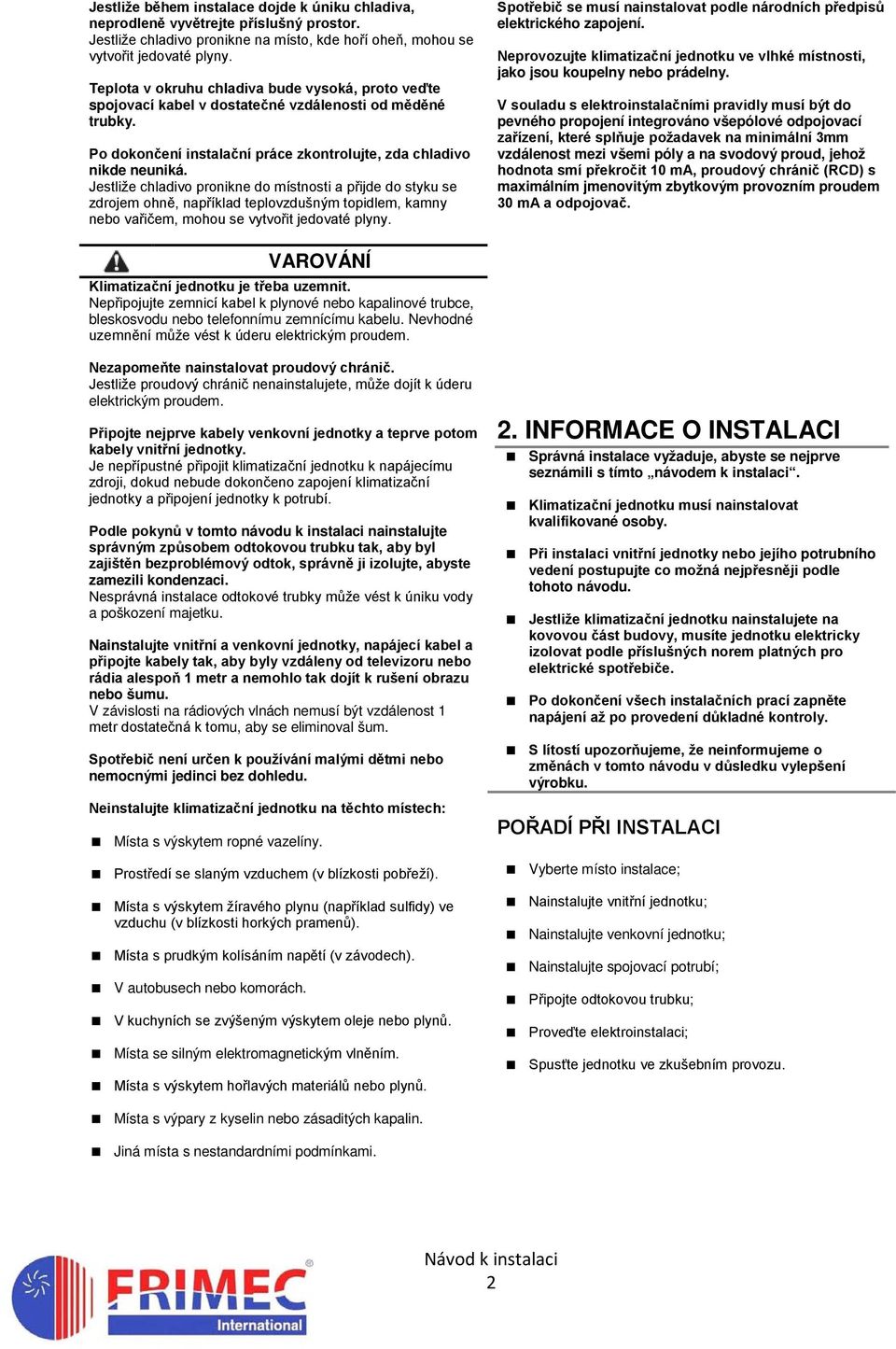

3 Jestliže během instalace dojde k úniku chladiva, neprodleně vyvětrejte příslušný prostor. Jestliže chladivo pronikne na místo, kde hoří oheň, mohou se vytvořit jedovaté plyny. Teplota v okruhu chladiva bude vysoká, proto veďte spojovací kabel v dostatečné vzdálenosti od měděné trubky. Po dokončení instalační práce zkontrolujte, zda chladivo nikde neuniká. Jestliže chladivo pronikne do místnosti a přijde do styku se zdrojem ohně, například teplovzdušným topidlem, kamny nebo vařičem, mohou se vytvořit jedovaté plyny. Spotřebič se musí nainstalovat podle národních předpisů elektrického zapojení. Neprovozujte klimatizační jednotku ve vlhké místnosti, jako jsou koupelny nebo prádelny. V souladu s elektroinstalačními pravidly musí být do pevného propojení integrováno všepólové odpojovací zařízení, které splňuje požadavek na minimální 3mm vzdálenost mezi všemi póly a na svodový proud, jehož hodnota smí překročit 10 ma, proudový chránič (RCD) s maximálním jmenovitým zbytkovým provozním proudem 30 ma a odpojovač. Klimatizační jednotku je třeba uzemnit. Nepřipojujte zemnicí kabel k plynové nebo kapalinové trubce, bleskosvodu nebo telefonnímu zemnícímu kabelu. Nevhodné uzemnění může vést k úderu elektrickým proudem. Nezapomeňte nainstalovat proudový chránič. Jestliže proudový chránič nenainstalujete, může dojít k úderu elektrickým proudem. Připojte nejprve kabely venkovní jednotky a teprve potom kabely vnitřní jednotky. Je nepřípustné připojit klimatizační jednotku k napájecímu zdroji, dokud nebude dokončeno zapojení klimatizační jednotky a připojení jednotky k potrubí. Podle pokynů v tomto návodu k instalaci nainstalujte správným způsobem odtokovou trubku tak, aby byl zajištěn bezproblémový odtok, správně ji izolujte, abyste zamezili kondenzaci. Nesprávná instalace odtokové trubky může vést k úniku vody a poškození majetku. Nainstalujte vnitřní a venkovní jednotky, napájecí kabel a připojte kabely tak, aby byly vzdáleny od televizoru nebo rádia alespoň 1 metr a nemohlo tak dojít k rušení obrazu nebo šumu. V závislosti na rádiových vlnách nemusí být vzdálenost 1 metr dostatečná k tomu, aby se eliminoval šum. Spotřebič není určen k používání malými dětmi nebo nemocnými jedinci bez dohledu. Neinstalujte klimatizační jednotku na těchto místech: Místa s výskytem ropné vazelíny. Prostředí se slaným vzduchem (v blízkosti pobřeží). Místa s výskytem žíravého plynu (například sulfidy) ve vzduchu (v blízkosti horkých pramenů). Místa s prudkým kolísáním napětí (v závodech). V autobusech nebo komorách. V kuchyních se zvýšeným výskytem oleje nebo plynů. Místa se silným elektromagnetickým vlněním. Místa s výskytem hořlavých materiálů nebo plynů. 2. INFORMACE O INSTALACI Správná instalace vyžaduje, abyste se nejprve seznámili s tímto návodem k instalaci. Klimatizační jednotku musí nainstalovat kvalifikované osoby. Při instalaci vnitřní jednotky nebo jejího potrubního vedení postupujte co možná nejpřesněji podle tohoto návodu. Jestliže klimatizační jednotku nainstalujete na kovovou část budovy, musíte jednotku elektricky izolovat podle příslušných norem platných pro elektrické spotřebiče. Po dokončení všech instalačních prací zapněte napájení až po provedení důkladné kontroly. S lítostí upozorňujeme, že neinformujeme o změnách v tomto návodu v důsledku vylepšení výrobku. POŘADÍ PŘI INSTALACI Vyberte místo instalace; Nainstalujte vnitřní jednotku; Nainstalujte venkovní jednotku; Nainstalujte spojovací potrubí; Připojte odtokovou trubku; Proveďte elektroinstalaci; Spusťte jednotku ve zkušebním provozu. Místa s výpary z kyselin nebo zásaditých kapalin. Jiná místa s nestandardními podmínkami. 2

4 3. PŘÍSLUŠENSTVÍ Zkontrolujte, zda vám byly dodány všechny uvedené montážní prvky. Jestliže budou součástí dodávky náhradní montážní prvky, pečlivě je uschovejte. Tabulka 3-1 NÁZEV TVAR POČET Instalační montážní prvky 1. Háček 2 2. Dálkový ovladač 1 Dálkový ovladač a jeho rámeček Ostatní 3. Rámeček 1 4. Montážní šrouby (ST C-H) 2 5. Suché alkalické baterie (AM4) 2 6. Návod k použití Propojovací spojka (φ9.52- φ12.7) (dodává se s vnitřní jednotkou,používá se pouze u modelů s více typy) (POZNÁMKA: velikost trubky se u jednotlivých spotřebičů liší. Pro zajištění kompatibility s jinou velikostí trubky někdy potrubní přípojky vyžadují propojovací spojku, která se instaluje na venkovní jednotku.). 9. Magnetický kroužek (připevní se ke komunikačnímu kabelu a dvakrát ovine). 1 (u některých modelů) 1 (u některých modelů) Varování týkající se instalace dálkového ovladače: Nikdy ovladačem neházejte, ani s ním netlučte. Montážní šroub B Před instalací spusťte dálkový ovladač, abyste zjistili, zda má na daném místě dostatečný dosah. Uchovávejte dálkový ovladač v minimální vzdálenosti 1 m od nejbližšího televizoru nebo stereo soustavy (je nezbytné zamezit rušení obrazu nebo šumu pozadí). Neinstalujte dálkový ovladač na místě, které je vystaveno přímému slunečnímu záření, nebo v blízkosti zdroje tepla, například kamen. Zkontrolujte, zda jsou při nabíjení baterií kladné a záporné póly ve správné poloze. Tento návod můžeme změnit v důsledku technického vylepšení bez dalšího upozornění. Dálkový ovladač Držák dálkového ovladače Obr

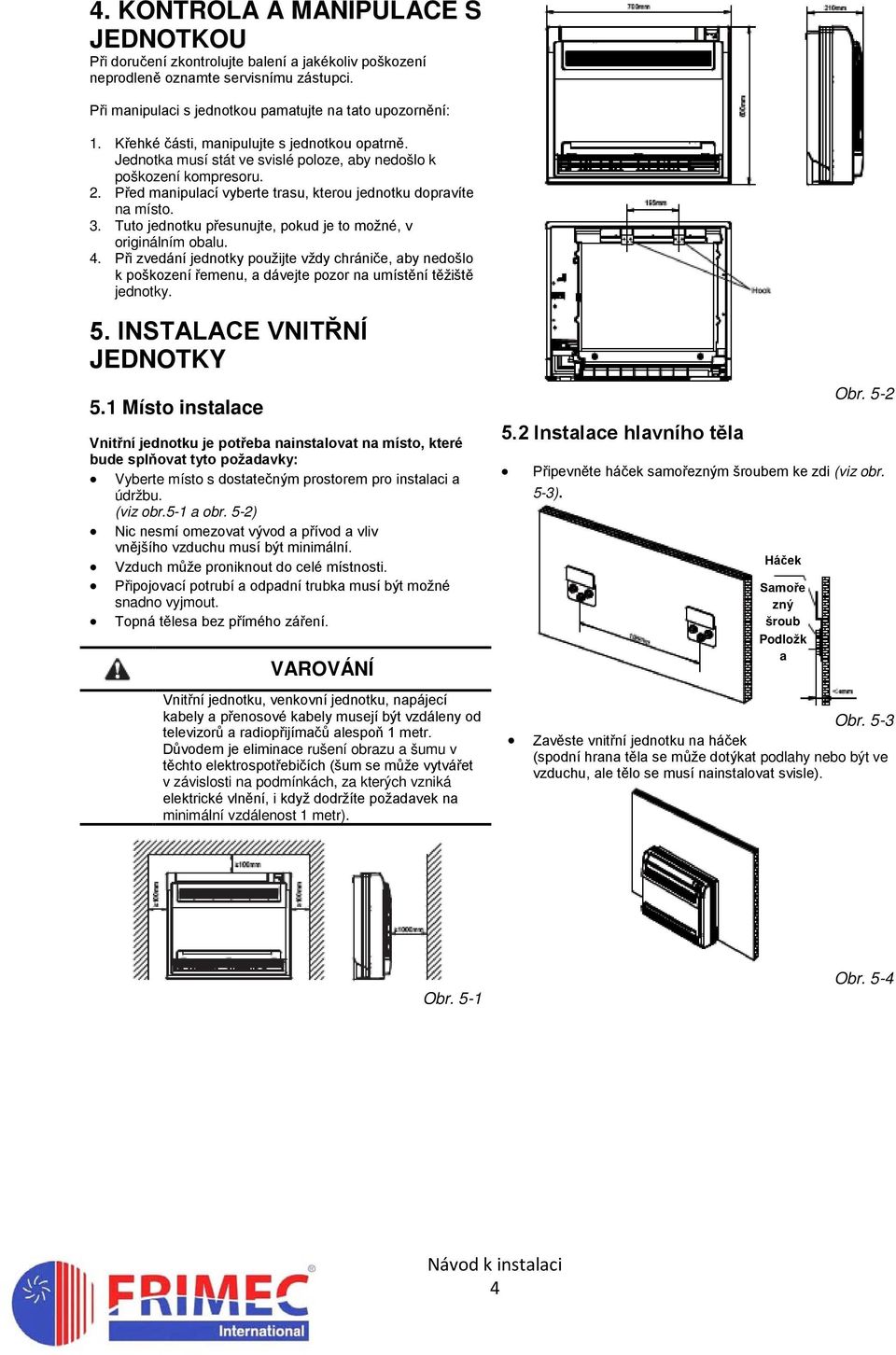

5 4. KONTROLA A MANIPULACE S JEDNOTKOU Při doručení zkontrolujte balení a jakékoliv poškození neprodleně oznamte servisnímu zástupci. Při manipulaci s jednotkou pamatujte na tato upozornění: 1. Křehké části, manipulujte s jednotkou opatrně. Jednotka musí stát ve svislé poloze, aby nedošlo k poškození kompresoru. 2. Před manipulací vyberte trasu, kterou jednotku dopravíte na místo. 3. Tuto jednotku přesunujte, pokud je to možné, v originálním obalu. 4. Při zvedání jednotky použijte vždy chrániče, aby nedošlo k poškození řemenu, a dávejte pozor na umístění těžiště jednotky. 5. INSTALACE VNITŘNÍ JEDNOTKY 5.1 Místo instalace Vnitřní jednotku je potřeba nainstalovat na místo, které bude splňovat tyto požadavky: Vyberte místo s dostatečným prostorem pro instalaci a údržbu. (viz obr.5-1 a obr. 5-2) Nic nesmí omezovat vývod a přívod a vliv vnějšího vzduchu musí být minimální. Vzduch může proniknout do celé místnosti. Připojovací potrubí a odpadní trubka musí být možné snadno vyjmout. Topná tělesa bez přímého záření. Vnitřní jednotku, venkovní jednotku, napájecí kabely a přenosové kabely musejí být vzdáleny od televizorů a radiopřijímačů alespoň 1 metr. Důvodem je eliminace rušení obrazu a šumu v těchto elektrospotřebičích (šum se může vytvářet v závislosti na podmínkách, za kterých vzniká elektrické vlnění, i když dodržíte požadavek na minimální vzdálenost 1 metr). 5.2 Instalace hlavního těla Obr. 5-2 Připevněte háček samořezným šroubem ke zdi (viz obr. 5-3). Háček Samoře zný šroub Podložk a Obr. 5-3 Zavěste vnitřní jednotku na háček (spodní hrana těla se může dotýkat podlahy nebo být ve vzduchu, ale tělo se musí nainstalovat svisle). Obr. 5-1 Obr

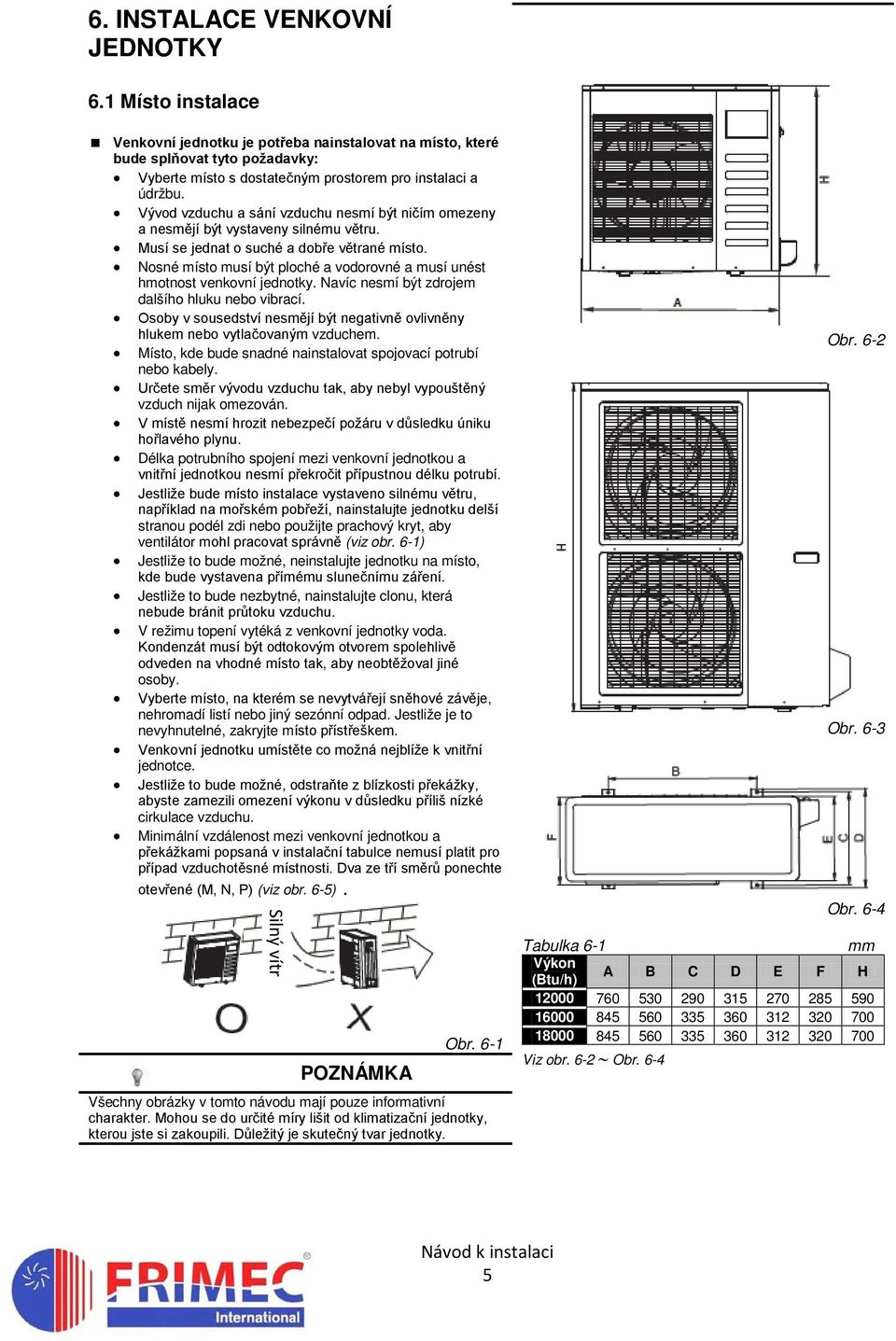

6 6. INSTALACE VENKOVNÍ JEDNOTKY 6.1 Místo instalace Venkovní jednotku je potřeba nainstalovat na místo, které bude splňovat tyto požadavky: Vyberte místo s dostatečným prostorem pro instalaci a údržbu. Vývod vzduchu a sání vzduchu nesmí být ničím omezeny a nesmějí být vystaveny silnému větru. Musí se jednat o suché a dobře větrané místo. Nosné místo musí být ploché a vodorovné a musí unést hmotnost venkovní jednotky. Navíc nesmí být zdrojem dalšího hluku nebo vibrací. Osoby v sousedství nesmějí být negativně ovlivněny hlukem nebo vytlačovaným vzduchem. Místo, kde bude snadné nainstalovat spojovací potrubí nebo kabely. Určete směr vývodu vzduchu tak, aby nebyl vypouštěný vzduch nijak omezován. V místě nesmí hrozit nebezpečí požáru v důsledku úniku hořlavého plynu. Délka potrubního spojení mezi venkovní jednotkou a vnitřní jednotkou nesmí překročit přípustnou délku potrubí. Jestliže bude místo instalace vystaveno silnému větru, například na mořském pobřeží, nainstalujte jednotku delší stranou podél zdi nebo použijte prachový kryt, aby ventilátor mohl pracovat správně (viz obr. 6-1) Jestliže to bude možné, neinstalujte jednotku na místo, kde bude vystavena přímému slunečnímu záření. Jestliže to bude nezbytné, nainstalujte clonu, která nebude bránit průtoku vzduchu. V režimu topení vytéká z venkovní jednotky voda. Kondenzát musí být odtokovým otvorem spolehlivě odveden na vhodné místo tak, aby neobtěžoval jiné osoby. Vyberte místo, na kterém se nevytvářejí sněhové závěje, nehromadí listí nebo jiný sezónní odpad. Jestliže je to nevyhnutelné, zakryjte místo přístřeškem. Venkovní jednotku umístěte co možná nejblíže k vnitřní jednotce. Jestliže to bude možné, odstraňte z blízkosti překážky, abyste zamezili omezení výkonu v důsledku příliš nízké cirkulace vzduchu. Minimální vzdálenost mezi venkovní jednotkou a překážkami popsaná v instalační tabulce nemusí platit pro případ vzduchotěsné místnosti. Dva ze tří směrů ponechte otevřené (M, N, P) (viz obr. 6-5). Silný vítr POZNÁMKA Obr. 6-1 Všechny obrázky v tomto návodu mají pouze informativní charakter. Mohou se do určité míry lišit od klimatizační jednotky, kterou jste si zakoupili. Důležitý je skutečný tvar jednotky. Obr. 6-2 Obr. 6-3 Obr. 6-4 Tabulka 6-1 mm Výkon (Btu/h) A B C D E F H Viz obr. 6-2 Obr

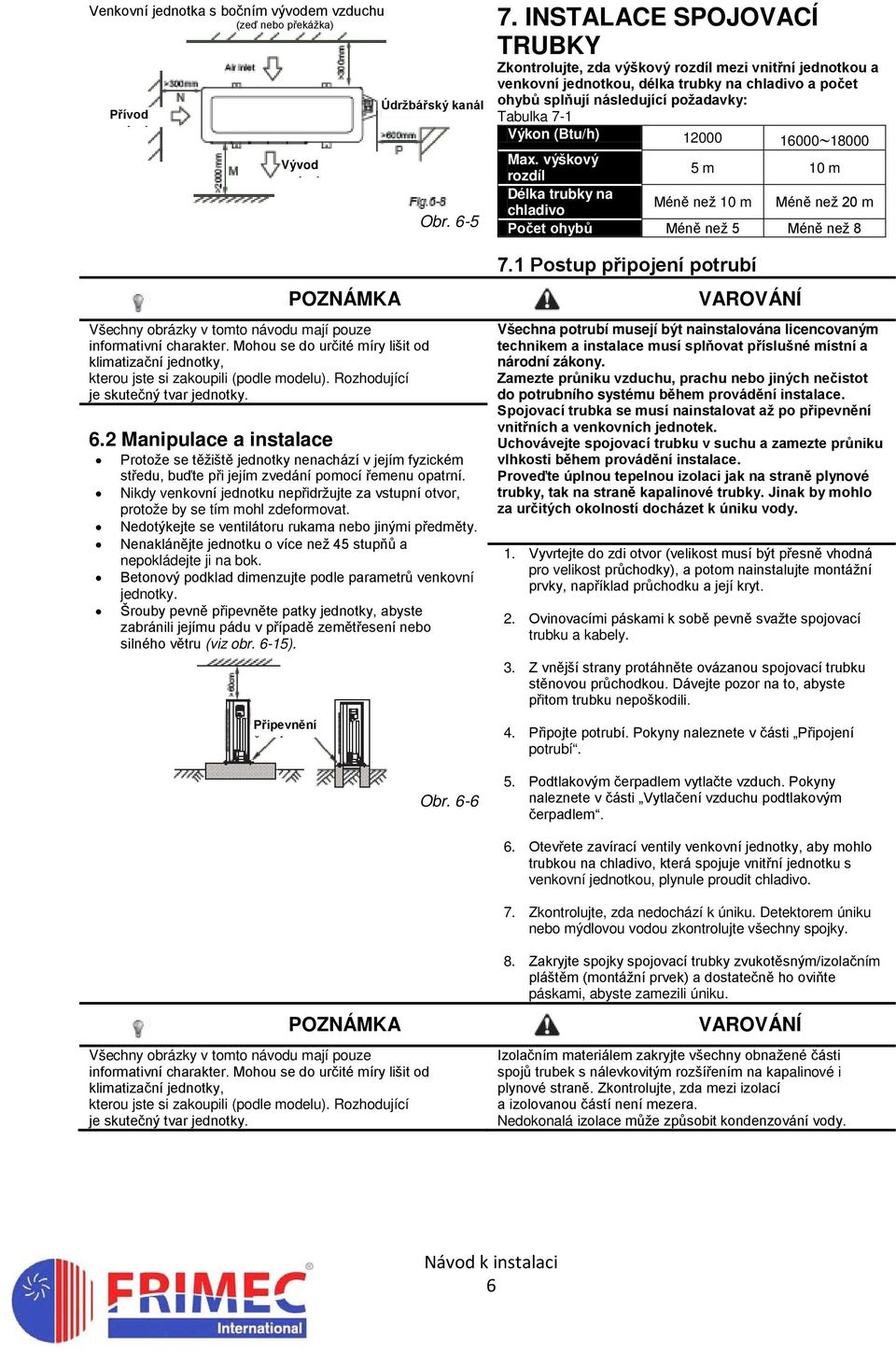

7 Venkovní s bočním vývodem vzduchu (zeď nebo překážka) Přívod d h Vývod d h POZNÁMKA Všechny obrázky v tomto návodu mají pouze informativní charakter. Mohou se do určité míry lišit od klimatizační jednotky, kterou jste si zakoupili (podle modelu). Rozhodující je skutečný tvar jednotky. Obr Manipulace a instalace Protože se těžiště jednotky nenachází v jejím fyzickém středu, buďte při jejím zvedání pomocí řemenu opatrní. Nikdy venkovní jednotku nepřidržujte za vstupní otvor, protože by se tím mohl zdeformovat. Nedotýkejte se ventilátoru rukama nebo jinými předměty. Nenaklánějte jednotku o více než 45 stupňů a nepokládejte ji na bok. Betonový podklad dimenzujte podle parametrů venkovní jednotky. Šrouby pevně připevněte patky jednotky, abyste zabránili jejímu pádu v případě zemětřesení nebo silného větru (viz obr. 6-15). Připevnění š b Údržbářský kanál Obr INSTALACE SPOJOVACÍ TRUBKY Zkontrolujte, zda výškový rozdíl mezi vnitřní jednotkou a venkovní jednotkou, délka trubky na chladivo a počet ohybů splňují následující požadavky: Tabulka 7-1 Výkon (Btu/h) Max. výškový rozdíl 5 m 10 m Délka trubky na chladivo Méně než 10 m Méně než 20 m Počet ohybů Méně než 5 Méně než Postup připojení potrubí Všechna potrubí musejí být nainstalována licencovaným technikem a instalace musí splňovat příslušné místní a národní zákony. Zamezte průniku vzduchu, prachu nebo jiných nečistot do potrubního systému během provádění instalace. Spojovací trubka se musí nainstalovat až po připevnění vnitřních a venkovních jednotek. Uchovávejte spojovací trubku v suchu a zamezte průniku vlhkosti během provádění instalace. Proveďte úplnou tepelnou izolaci jak na straně plynové trubky, tak na straně kapalinové trubky. Jinak by mohlo za určitých okolností docházet k úniku vody. 1. Vyvrtejte do zdi otvor (velikost musí být přesně vhodná pro velikost průchodky), a potom nainstalujte montážní prvky, například průchodku a její kryt. 2. Ovinovacími páskami k sobě pevně svažte spojovací trubku a kabely. 3. Z vnější strany protáhněte ovázanou spojovací trubku stěnovou průchodkou. Dávejte pozor na to, abyste přitom trubku nepoškodili. 4. Připojte potrubí. Pokyny naleznete v části Připojení potrubí. 5. Podtlakovým čerpadlem vytlačte vzduch. Pokyny naleznete v části Vytlačení vzduchu podtlakovým čerpadlem. 6. Otevřete zavírací ventily venkovní jednotky, aby mohlo trubkou na chladivo, která spojuje vnitřní jednotku s venkovní jednotkou, plynule proudit chladivo. 7. Zkontrolujte, zda nedochází k úniku. Detektorem úniku nebo mýdlovou vodou zkontrolujte všechny spojky. POZNÁMKA Všechny obrázky v tomto návodu mají pouze informativní charakter. Mohou se do určité míry lišit od klimatizační jednotky, kterou jste si zakoupili (podle modelu). Rozhodující je skutečný tvar jednotky. 8. Zakryjte spojky spojovací trubky zvukotěsným/izolačním pláštěm (montážní prvek) a dostatečně ho oviňte páskami, abyste zamezili úniku. Izolačním materiálem zakryjte všechny obnažené části spojů trubek s nálevkovitým rozšířením na kapalinové i plynové straně. Zkontrolujte, zda mezi izolací a izolovanou částí není mezera. Nedokonalá izolace může způsobit kondenzování vody. 6

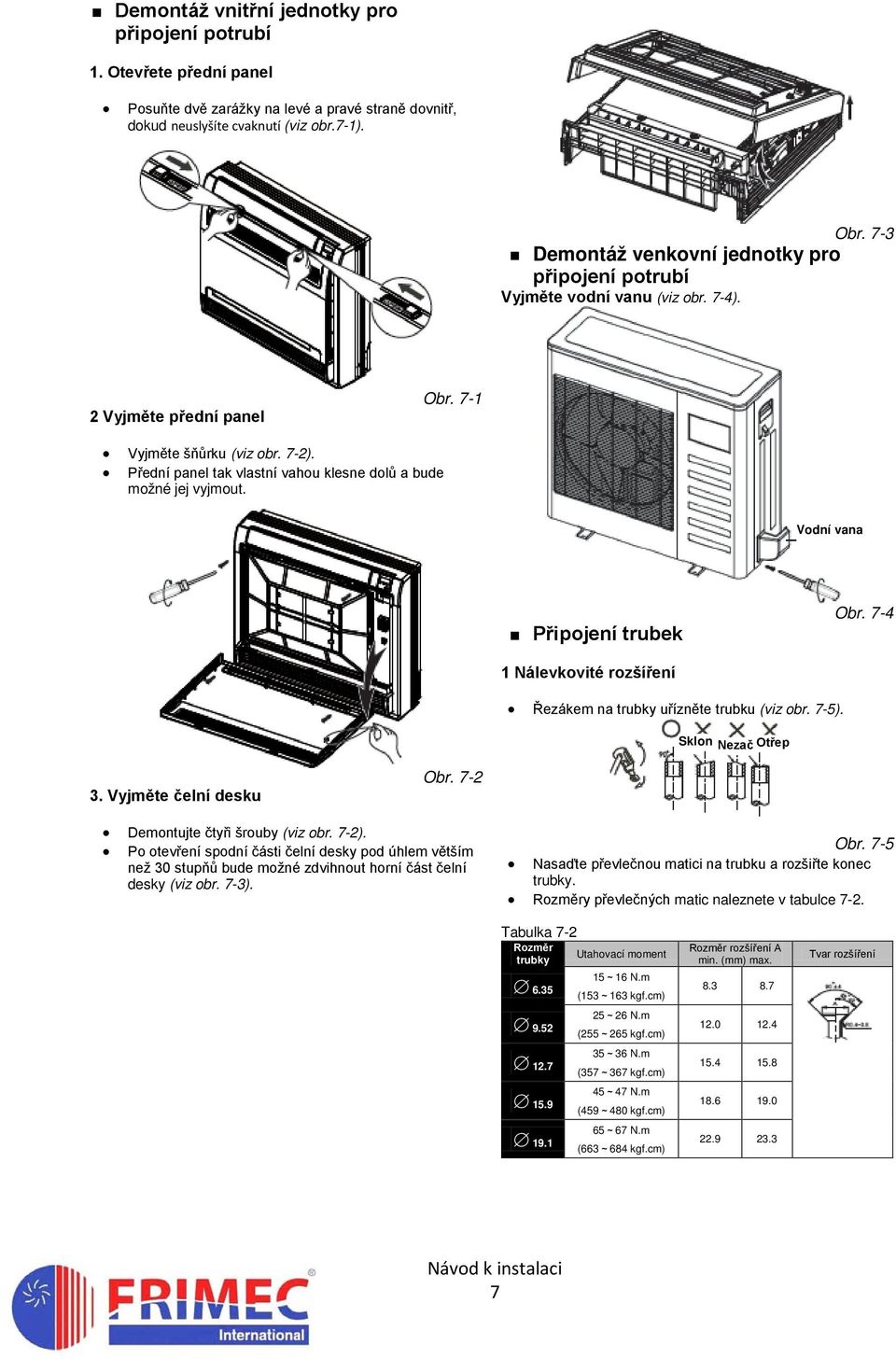

8 Demontáž vnitřní jednotky pro připojení potrubí 1. Otevřete přední panel Posuňte dvě zarážky na levé a pravé straně dovnitř, dokud neuslyšíte cvaknutí (viz obr.7-1). Obr. 7-3 Demontáž venkovní jednotky pro připojení potrubí Vyjměte vodní vanu (viz obr. 7-4). 2 Vyjměte přední panel Obr. 7-1 Vyjměte šňůrku (viz obr. 7-2). Přední panel tak vlastní vahou klesne dolů a bude možné jej vyjmout. Vodní vana Připojení trubek Obr Nálevkovité rozšíření Řezákem na trubky uřízněte trubku (viz obr. 7-5). Sklon Nezač Otřep 3. Vyjměte čelní desku Obr. 7-2 Demontujte čtyři šrouby (viz obr. 7-2). Po otevření spodní části čelní desky pod úhlem větším než 30 stupňů bude možné zdvihnout horní část čelní desky (viz obr. 7-3). Obr. 7-5 Nasaďte převlečnou matici na trubku a rozšiřte konec trubky. Rozměry převlečných matic naleznete v tabulce 7-2. Tabulka 7-2 Rozměr trubky Utahovací moment 15~16 N.m (153~163 kgf.cm) 25~26 N.m (255~265 kgf.cm) 35~36 N.m (357~367 kgf.cm) 45~47 N.m (459~480 kgf.cm) 65~67 N.m (663~684 kgf.cm) Rozměr rozšíření A min. (mm) max Tvar rozšíření 7

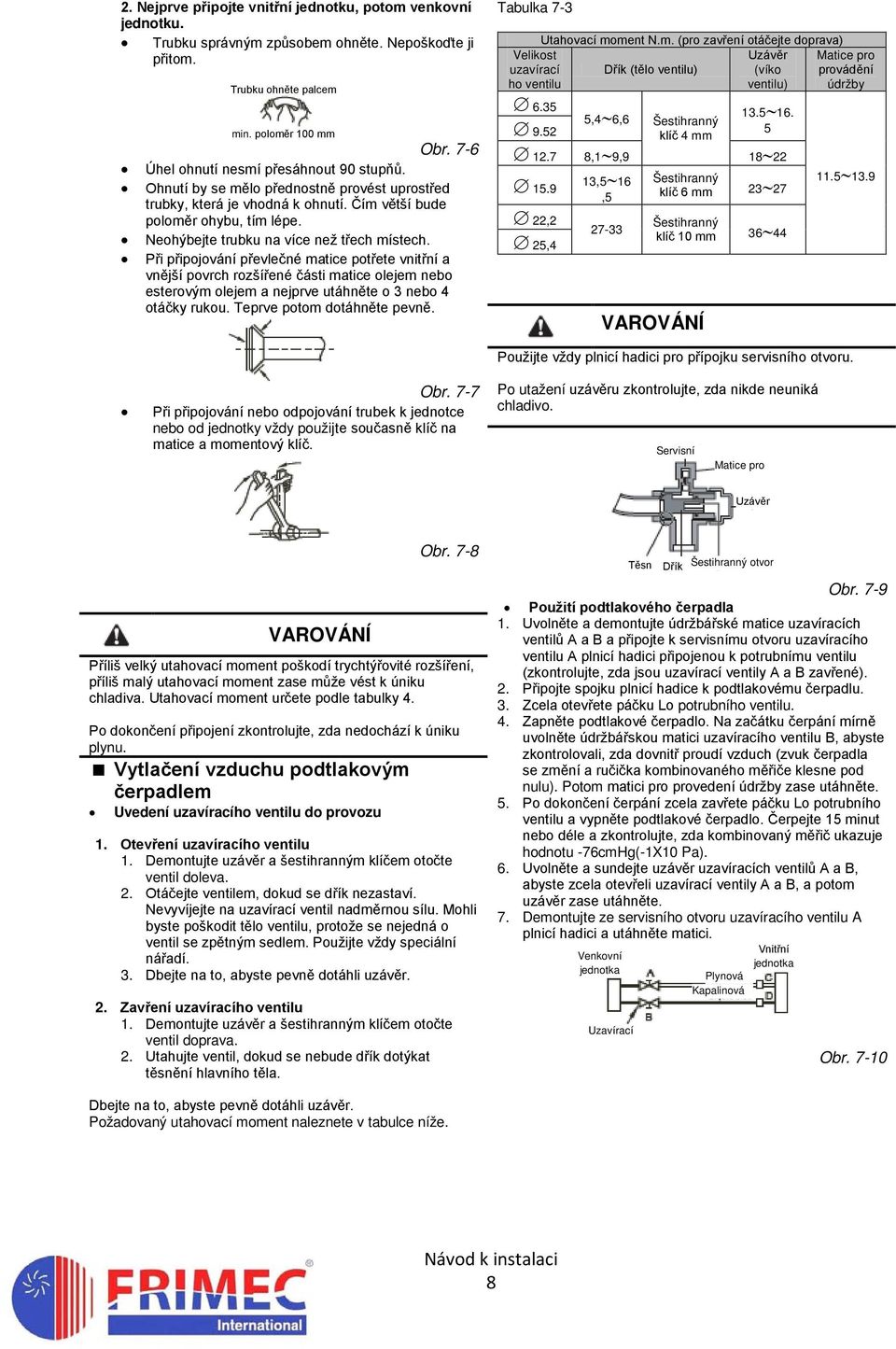

9 2. Nejprve připojte vnitřní jednotku, potom venkovní jednotku. Trubku správným způsobem ohněte. Nepoškoďte ji přitom. Trubku ohněte palcem min. poloměr 100 mm Obr. 7-6 Úhel ohnutí nesmí přesáhnout 90 stupňů. Ohnutí by se mělo přednostně provést uprostřed trubky, která je vhodná k ohnutí. Čím větší bude poloměr ohybu, tím lépe. Neohýbejte trubku na více než třech místech. Při připojování převlečné matice potřete vnitřní a vnější povrch rozšířené části matice olejem nebo esterovým olejem a nejprve utáhněte o 3 nebo 4 otáčky rukou. Teprve potom dotáhněte pevně. Tabulka 7-3 Velikost uzavírací ho ventilu Utahovací moment N.m. (pro zavření otáčejte doprava) Uzávěr Dřík (tělo ventilu) (víko ventilu) ,4 6,6 Šestihranný klíč 4 mm ,1 9, ,2 25,4 13,5 16, Šestihranný klíč 6 mm Šestihranný klíč 10 mm Matice pro provádění údržby Použijte vždy plnicí hadici pro přípojku servisního otvoru. Obr. 7-7 Při připojování nebo odpojování trubek k jednotce nebo od jednotky vždy použijte současně klíč na matice a momentový klíč. Po utažení uzávěru zkontrolujte, zda nikde neuniká chladivo. Servisní Matice pro Uzávěr Obr. 7-8 Příliš velký utahovací moment poškodí trychtýřovité rozšíření, příliš malý utahovací moment zase může vést k úniku chladiva. Utahovací moment určete podle tabulky 4. Po dokončení připojení zkontrolujte, zda nedochází k úniku plynu. Vytlačení vzduchu podtlakovým čerpadlem Uvedení uzavíracího ventilu do provozu 1. Otevření uzavíracího ventilu 1. Demontujte uzávěr a šestihranným klíčem otočte ventil doleva. 2. Otáčejte ventilem, dokud se dřík nezastaví. Nevyvíjejte na uzavírací ventil nadměrnou sílu. Mohli byste poškodit tělo ventilu, protože se nejedná o ventil se zpětným sedlem. Použijte vždy speciální nářadí. 3. Dbejte na to, abyste pevně dotáhli uzávěr. 2. Zavření uzavíracího ventilu 1. Demontujte uzávěr a šestihranným klíčem otočte ventil doprava. 2. Utahujte ventil, dokud se nebude dřík dotýkat těsnění hlavního těla. Obr. 7-9 Použití podtlakového čerpadla 1. Uvolněte a demontujte údržbářské matice uzavíracích ventilů A a B a připojte k servisnímu otvoru uzavíracího ventilu A plnicí hadici připojenou k potrubnímu ventilu (zkontrolujte, zda jsou uzavírací ventily A a B zavřené). 2. Připojte spojku plnicí hadice k podtlakovému čerpadlu. 3. Zcela otevřete páčku Lo potrubního ventilu. 4. Zapněte podtlakové čerpadlo. Na začátku čerpání mírně uvolněte údržbářskou matici uzavíracího ventilu B, abyste zkontrolovali, zda dovnitř proudí vzduch (zvuk čerpadla se změní a ručička kombinovaného měřiče klesne pod nulu). Potom matici pro provedení údržby zase utáhněte. 5. Po dokončení čerpání zcela zavřete páčku Lo potrubního ventilu a vypněte podtlakové čerpadlo. Čerpejte 15 minut nebo déle a zkontrolujte, zda kombinovaný měřič ukazuje hodnotu -76cmHg(-1X10 Pa). 6. Uvolněte a sundejte uzávěr uzavíracích ventilů A a B, abyste zcela otevřeli uzavírací ventily A a B, a potom uzávěr zase utáhněte. 7. Demontujte ze servisního otvoru uzavíracího ventilu A plnicí hadici a utáhněte matici. Venkovní Uzavírací Těsn Dřík Šestihranný otvor Plynová Kapalinová Vnitřní Obr Dbejte na to, abyste pevně dotáhli uzávěr. Požadovaný utahovací moment naleznete v tabulce níže. 8

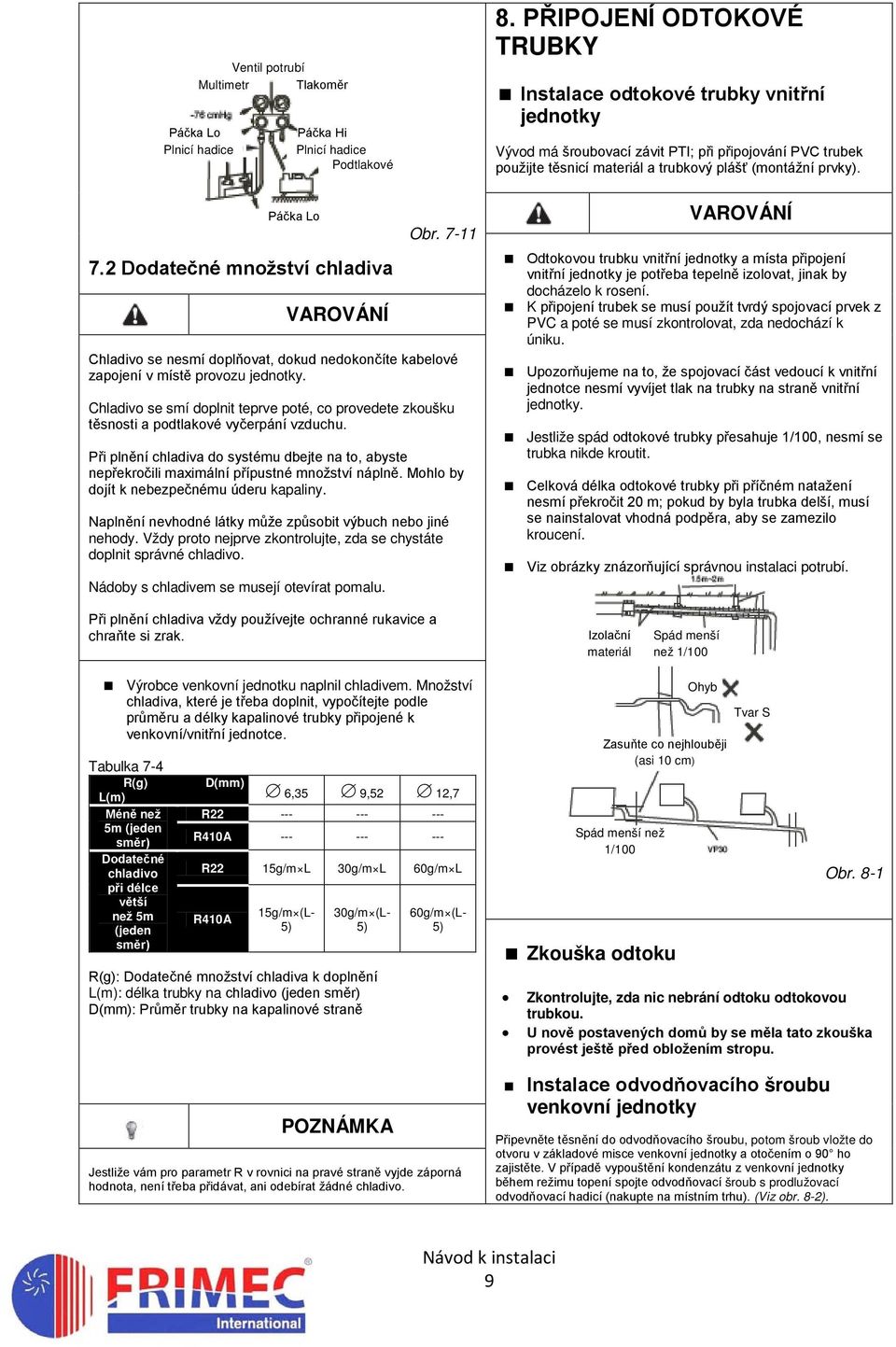

10 Ventil potrubí Multimetr Tlakoměr Páčka Lo Plnicí hadice Páčka Hi Plnicí hadice Podtlakové Páčka Lo 7.2 Dodatečné množství chladiva Obr Chladivo se nesmí doplňovat, dokud nedokončíte kabelové zapojení v místě provozu jednotky. Chladivo se smí doplnit teprve poté, co provedete zkoušku těsnosti a podtlakové vyčerpání vzduchu. Při plnění chladiva do systému dbejte na to, abyste nepřekročili maximální přípustné množství náplně. Mohlo by dojít k nebezpečnému úderu kapaliny. Naplnění nevhodné látky může způsobit výbuch nebo jiné nehody. Vždy proto nejprve zkontrolujte, zda se chystáte doplnit správné chladivo. Nádoby s chladivem se musejí otevírat pomalu. 8. PŘIPOJENÍ ODTOKOVÉ TRUBKY Instalace odtokové trubky vnitřní jednotky Vývod má šroubovací závit PTI; při připojování PVC trubek použijte těsnicí materiál a trubkový plášť (montážní prvky). Odtokovou trubku vnitřní jednotky a místa připojení vnitřní jednotky je potřeba tepelně izolovat, jinak by docházelo k rosení. K připojení trubek se musí použít tvrdý spojovací prvek z PVC a poté se musí zkontrolovat, zda nedochází k úniku. Upozorňujeme na to, že spojovací část vedoucí k vnitřní jednotce nesmí vyvíjet tlak na trubky na straně vnitřní jednotky. Jestliže spád odtokové trubky přesahuje 1/100, nesmí se trubka nikde kroutit. Celková délka odtokové trubky při příčném natažení nesmí překročit 20 m; pokud by byla trubka delší, musí se nainstalovat vhodná podpěra, aby se zamezilo kroucení. Viz obrázky znázorňující správnou instalaci potrubí. Při plnění chladiva vždy používejte ochranné rukavice a chraňte si zrak. Izolační materiál Spád menší než 1/100 Výrobce venkovní jednotku naplnil chladivem. Množství chladiva, které je třeba doplnit, vypočítejte podle průměru a délky kapalinové trubky připojené k venkovní/vnitřní jednotce. Tabulka 7-4 R(g) D(mm) L(m) 6,35 9,52 12,7 Méně než 5m (jeden směr) Dodatečné chladivo při délce větší než 5m (jeden směr) R R410A R22 15g/m L 30g/m L 60g/m L R410A 15g/m (L- 5) 30g/m (L- 5) R(g): Dodatečné množství chladiva k doplnění L(m): délka trubky na chladivo (jeden směr) D(mm): Průměr trubky na kapalinové straně POZNÁMKA 60g/m (L- 5) Jestliže vám pro parametr R v rovnici na pravé straně vyjde záporná hodnota, není třeba přidávat, ani odebírat žádné chladivo. Zasuňte co nejhlouběji (asi 10 cm) Spád menší než 1/100 Zkouška odtoku Ohyb Tvar S Obr. 8-1 Zkontrolujte, zda nic nebrání odtoku odtokovou trubkou. U nově postavených domů by se měla tato zkouška provést ještě před obložením stropu. Instalace odvodňovacího šroubu venkovní jednotky Připevněte těsnění do odvodňovacího šroubu, potom šroub vložte do otvoru v základové misce venkovní jednotky a otočením o 90 ho zajistěte. V případě vypouštění kondenzátu z venkovní jednotky během režimu topení spojte odvodňovací šroub s prodlužovací odvodňovací hadicí (nakupte na místním trhu). (Viz obr. 8-2). 9

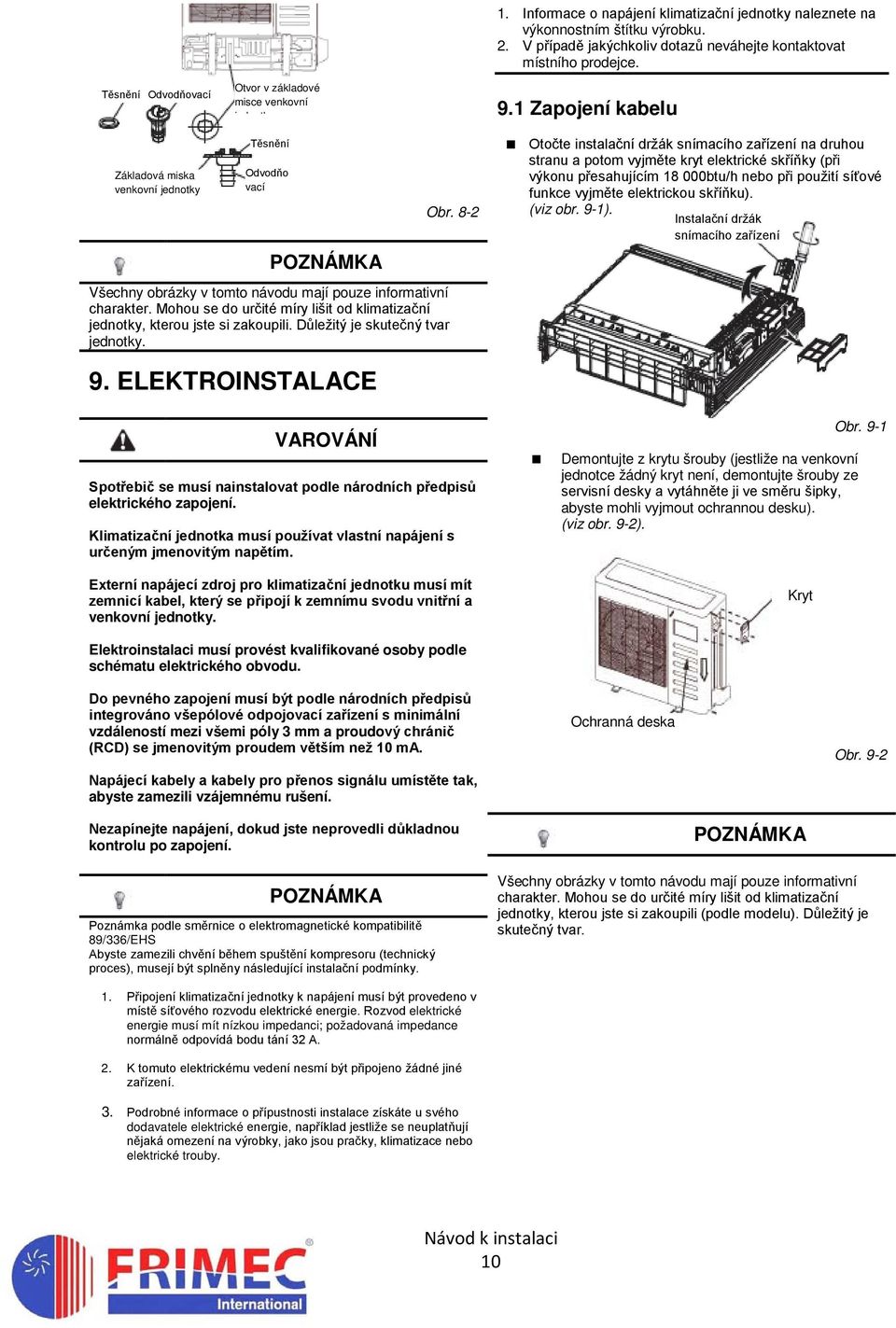

11 Těsnění Odvodňovací Otvor v základové misce venkovní j d tk 1. Informace o napájení klimatizační jednotky naleznete na výkonnostním štítku výrobku. 2. V případě jakýchkoliv dotazů neváhejte kontaktovat místního prodejce. 9.1 Zapojení kabelu Základová miska venkovní jednotky Těsnění Odvodňo vací POZNÁMKA Obr. 8-2 Všechny obrázky v tomto návodu mají pouze informativní charakter. Mohou se do určité míry lišit od klimatizační jednotky, kterou jste si zakoupili. Důležitý je skutečný tvar jednotky. Otočte instalační držák snímacího zařízení na druhou stranu a potom vyjměte kryt elektrické skříňky (při výkonu přesahujícím btu/h nebo při použití síťové funkce vyjměte elektrickou skříňku). (viz obr. 9-1). Instalační držák snímacího zařízení 9. ELEKTROINSTALACE Spotřebič se musí nainstalovat podle národních předpisů elektrického zapojení. Klimatizační musí používat vlastní napájení s určeným jmenovitým napětím. Externí napájecí zdroj pro klimatizační jednotku musí mít zemnicí kabel, který se připojí k zemnímu svodu vnitřní a venkovní jednotky. Elektroinstalaci musí provést kvalifikované osoby podle schématu elektrického obvodu. Obr. 9-1 Demontujte z krytu šrouby (jestliže na venkovní jednotce žádný kryt není, demontujte šrouby ze servisní desky a vytáhněte ji ve směru šipky, abyste mohli vyjmout ochrannou desku). (viz obr. 9-2). Kryt Do pevného zapojení musí být podle národních předpisů integrováno všepólové odpojovací zařízení s minimální vzdáleností mezi všemi póly 3 mm a proudový chránič (RCD) se jmenovitým proudem větším než 10 ma. Napájecí kabely a kabely pro přenos signálu umístěte tak, abyste zamezili vzájemnému rušení. Ochranná deska Obr. 9-2 Nezapínejte napájení, dokud jste neprovedli důkladnou kontrolu po zapojení. POZNÁMKA Poznámka podle směrnice o elektromagnetické kompatibilitě 89/336/EHS Abyste zamezili chvění během spuštění kompresoru (technický proces), musejí být splněny následující instalační podmínky. POZNÁMKA Všechny obrázky v tomto návodu mají pouze informativní charakter. Mohou se do určité míry lišit od klimatizační jednotky, kterou jste si zakoupili (podle modelu). Důležitý je skutečný tvar. 1. Připojení klimatizační jednotky k napájení musí být provedeno v místě síťového rozvodu elektrické energie. Rozvod elektrické energie musí mít nízkou impedanci; požadovaná impedance normálně odpovídá bodu tání 32 A. 2. K tomuto elektrickému vedení nesmí být připojeno žádné jiné zařízení. 3. Podrobné informace o přípustnosti instalace získáte u svého dodavatele elektrické energie, například jestliže se neuplatňují nějaká omezení na výrobky, jako jsou pračky, klimatizace nebo elektrické trouby. 10

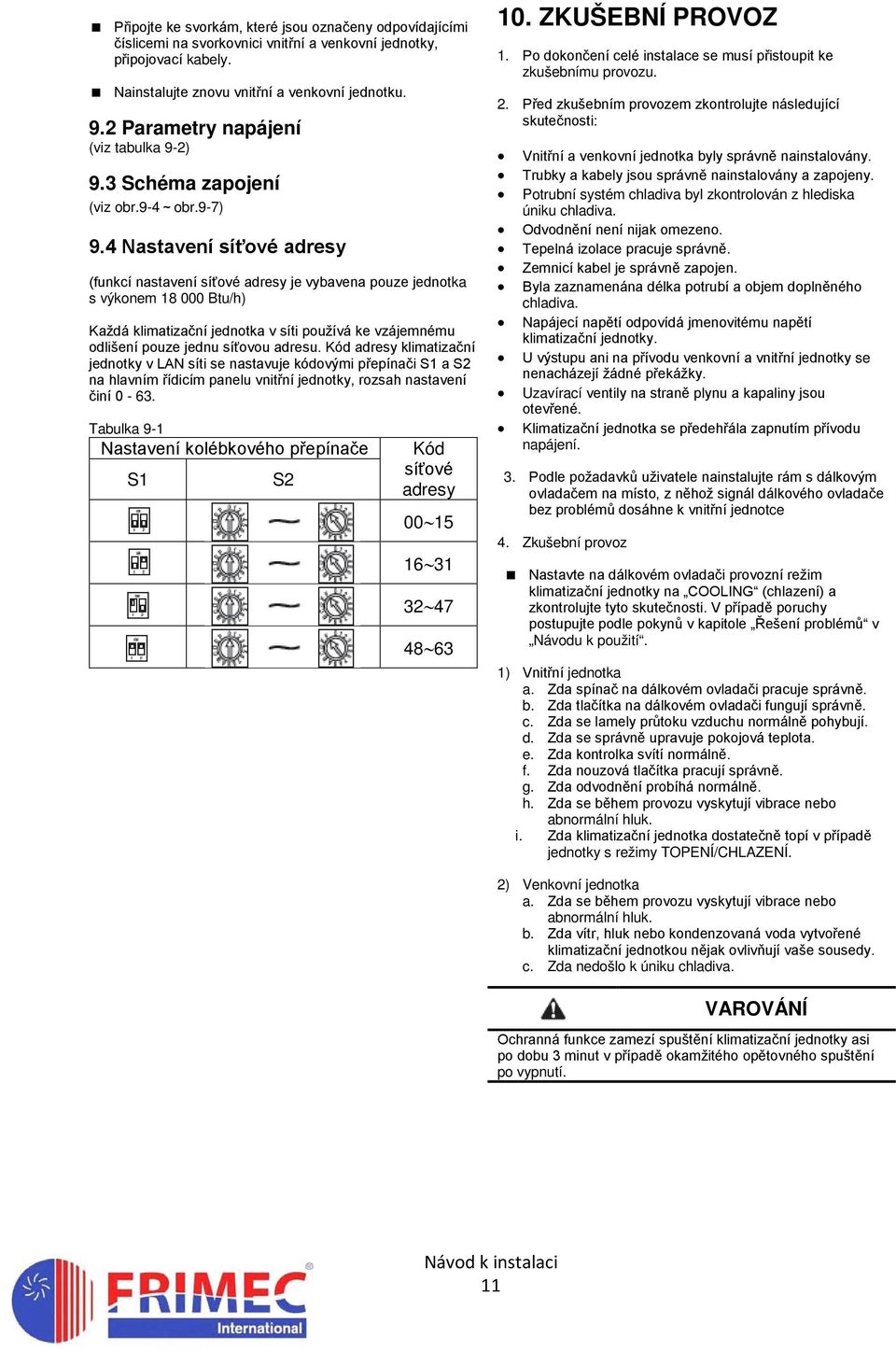

12 Připojte ke svorkám, které jsou označeny odpovídajícími číslicemi na svorkovnici vnitřní a venkovní jednotky, připojovací kabely. Nainstalujte znovu vnitřní a venkovní jednotku. 9.2 Parametry napájení (viz tabulka 9-2) 9.3 Schéma zapojení (viz obr.9-4~obr.9-7) 9.4 Nastavení síťové adresy (funkcí nastavení síťové adresy je vybavena pouze s výkonem Btu/h) Každá klimatizační v síti používá ke vzájemnému odlišení pouze jednu síťovou adresu. Kód adresy klimatizační jednotky v LAN síti se nastavuje kódovými přepínači S1 a S2 na hlavním řídicím panelu vnitřní jednotky, rozsah nastavení činí Tabulka 9-1 Nastavení kolébkového přepínače S1 S2 Kód síťové adresy ZKUŠEBNÍ PROVOZ 1. Po dokončení celé instalace se musí přistoupit ke zkušebnímu provozu. 2. Před zkušebním provozem zkontrolujte následující skutečnosti: Vnitřní a venkovní byly správně nainstalovány. Trubky a kabely jsou správně nainstalovány a zapojeny. Potrubní systém chladiva byl zkontrolován z hlediska úniku chladiva. Odvodnění není nijak omezeno. Tepelná izolace pracuje správně. je správně zapojen. Byla zaznamenána délka potrubí a objem doplněného chladiva. Napájecí napětí odpovídá jmenovitému napětí klimatizační jednotky. U výstupu ani na přívodu venkovní a vnitřní jednotky se nenacházejí žádné překážky. Uzavírací ventily na straně plynu a kapaliny jsou otevřené. Klimatizační se předehřála zapnutím přívodu napájení. 3. Podle požadavků uživatele nainstalujte rám s dálkovým ovladačem na místo, z něhož signál dálkového ovladače bez problémů dosáhne k vnitřní jednotce 4. Zkušební provoz Nastavte na dálkovém ovladači provozní režim klimatizační jednotky na COOLING (chlazení) a zkontrolujte tyto skutečnosti. V případě poruchy postupujte podle pokynů v kapitole Řešení problémů v Návodu k použití. 1) Vnitřní a. Zda spínač na dálkovém ovladači pracuje správně. b. Zda tlačítka na dálkovém ovladači fungují správně. c. Zda se lamely průtoku vzduchu normálně pohybují. d. Zda se správně upravuje pokojová teplota. e. Zda kontrolka svítí normálně. f. Zda nouzová tlačítka pracují správně. g. Zda odvodnění probíhá normálně. h. Zda se během provozu vyskytují vibrace nebo abnormální hluk. i. Zda klimatizační dostatečně topí v případě jednotky s režimy TOPENÍ/CHLAZENÍ. 2) Venkovní a. Zda se během provozu vyskytují vibrace nebo abnormální hluk. b. Zda vítr, hluk nebo kondenzovaná voda vytvořené klimatizační jednotkou nějak ovlivňují vaše sousedy. c. Zda nedošlo k úniku chladiva. Ochranná funkce zamezí spuštění klimatizační jednotky asi po dobu 3 minut v případě okamžitého opětovného spuštění po vypnutí. 11

13 Výkonové parametry Tabulka 9-2 TYP Btu/h (chlazení a topení) ~ Btu/h (chlazení a topení) NAPÁJENÍ FÁZE 1 fáze 1 fáze FREKVENCE A NAPĚTÍ V~, 50 Hz/60 Hz V~, 50 Hz/60 Hz ELEKTRICKÝ JISTIČ/POJISTKA (A) 20/16 20/16 NAPÁJECÍ KABEL VNITŘNÍ JEDNOTKY --- 3x1,0 (mm 2 ) SPOJOVACÍ KABEL ZEMNICÍ KABEL VNITŘNÍ/VENKOVNÍ VÝKON VNĚJŠÍ JEDNOTKY 3X1,5 3x2,5 JEDNOTKY JEDNOTKY (mm 2 SILNOPROUDÝ ) 4X1,0 --- SIGNÁL --- 3X0,5 SLABOPROUDÝ SIGNÁL Použijte napájení, které je uvedeno ve výše uvedené tabulce s parametry napájení. Před zahájením práce se svorkami musejí být odpojeny všechny napájecí okruhy. Schéma zapojení Obr. 9-4 Napájení Vypínač/pojistka (v místě instalace) Napájecí kabel (vnitřní ) Vnitřní Venkovní Spojovací napájecí kabel (venkovní ) Silnoproudý kabel pro přenos signálu Slaboproudý kabel pro přenos signálu Uzemněte správně klimatizační jednotku, abyste podpořili její odrušovací funkci 12

14 Obr. 9-5 Napájení Vypínač/pojistka (v místě instalace) Vnitřní Spojovací napájecí kabel (venkovní ) Venkovní Napájecí kabel (vnitřní ) Silnoproudý kabel pro přenos signálu Slaboproudý kabel pro přenos signálu Uzemněte správně klimatizační jednotku, abyste podpořili její odrušovací funkci Obr. 9-6 Napájení Napájení Vypínač/pojistka (v místě instalace) Vnitřní Venkovní Napájecí kabel (vnitřní ) Spojovací napájecí kabel (venkovní ) Slaboproudý kabel pro přenos signálu Uzemněte správně klimatizační jednotku, abyste podpořili její odrušovací funkci 13

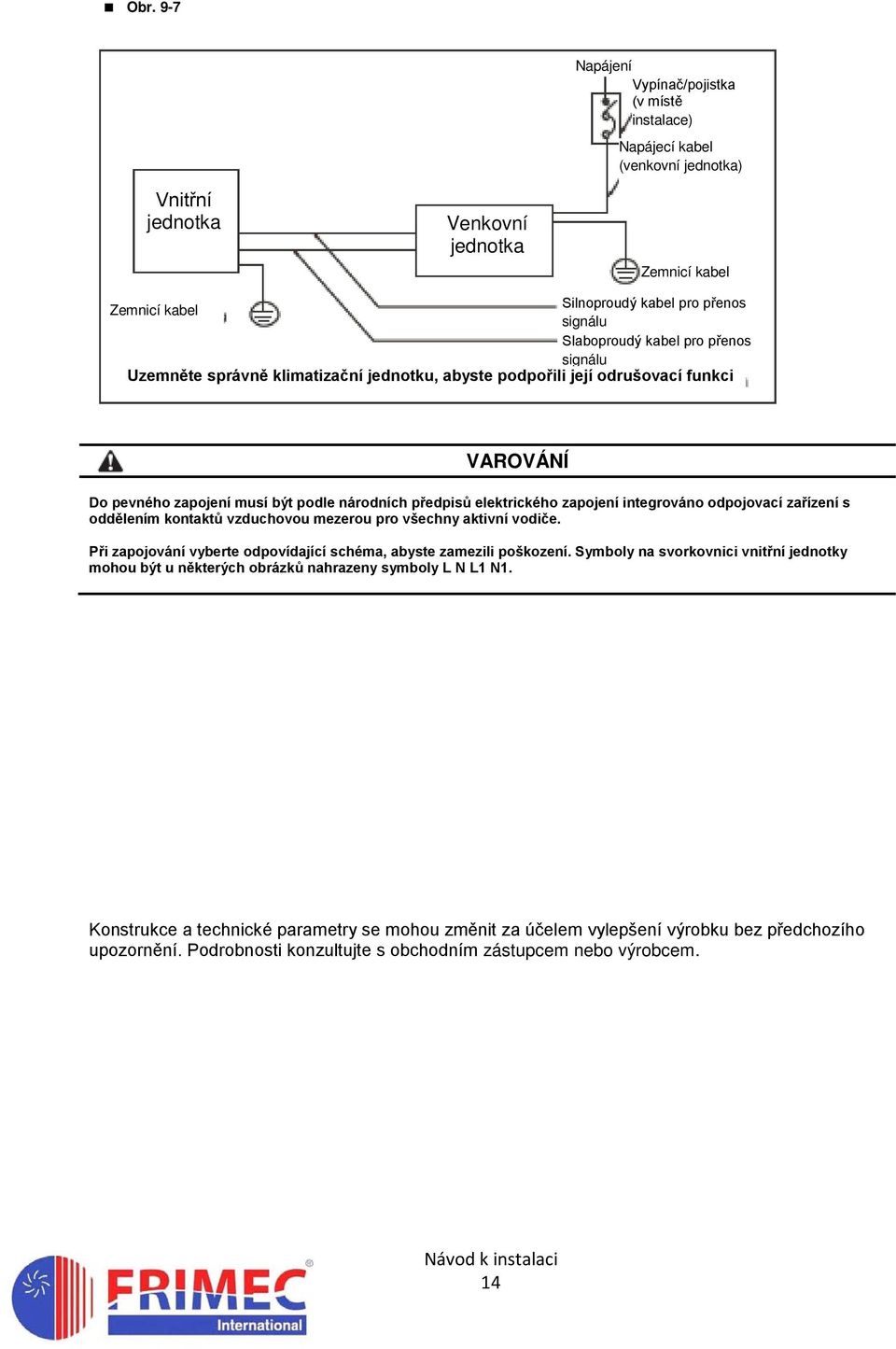

15 Obr. 9-7 Vnitřní Venkovní Napájení Vypínač/pojistka (v místě instalace) Napájecí kabel (venkovní ) Silnoproudý kabel pro přenos signálu Slaboproudý kabel pro přenos signálu Uzemněte správně klimatizační jednotku, abyste podpořili její odrušovací funkci Do pevného zapojení musí být podle národních předpisů elektrického zapojení integrováno odpojovací zařízení s oddělením kontaktů vzduchovou mezerou pro všechny aktivní vodiče. Při zapojování vyberte odpovídající schéma, abyste zamezili poškození. Symboly na svorkovnici vnitřní jednotky mohou být u některých obrázků nahrazeny symboly L N L1 N1. Konstrukce a technické parametry se mohou změnit za účelem vylepšení výrobku bez předchozího upozornění. Podrobnosti konzultujte s obchodním zástupcem nebo výrobcem. 14
