1 NÁVOD K OBSLUZE Obj. č.: Plně automatický měřič krevního tlaku na nadloktí, který zobrazuje na svém displeji 3 naposledy naměřené hodnoty (průměrné hodnoty ze 3 naposledy provedených měření) s možností uložení až 50 naměřených hodnot 2 osob do paměti přístroje (s datem a časem měření), s automatickým nahuštěním manžety a vypuštěním vzduchu z manžety. Měření pulsu (počtu srdečních tepů za minutu). Zobrazení systolického a diastolického krevního tlaku včetně průměrných hodnot. Obsluha jedním tlačítkem. Přenos naměřených údajů do PC (zvláštní příslušenství). Tento návod k obsluze v českém jazyce byl upraven a jeho uspořádání je poněkud jiné než uspořádání, které naleznete v originálním návodu k obsluze, který je přiložen k přístroji.

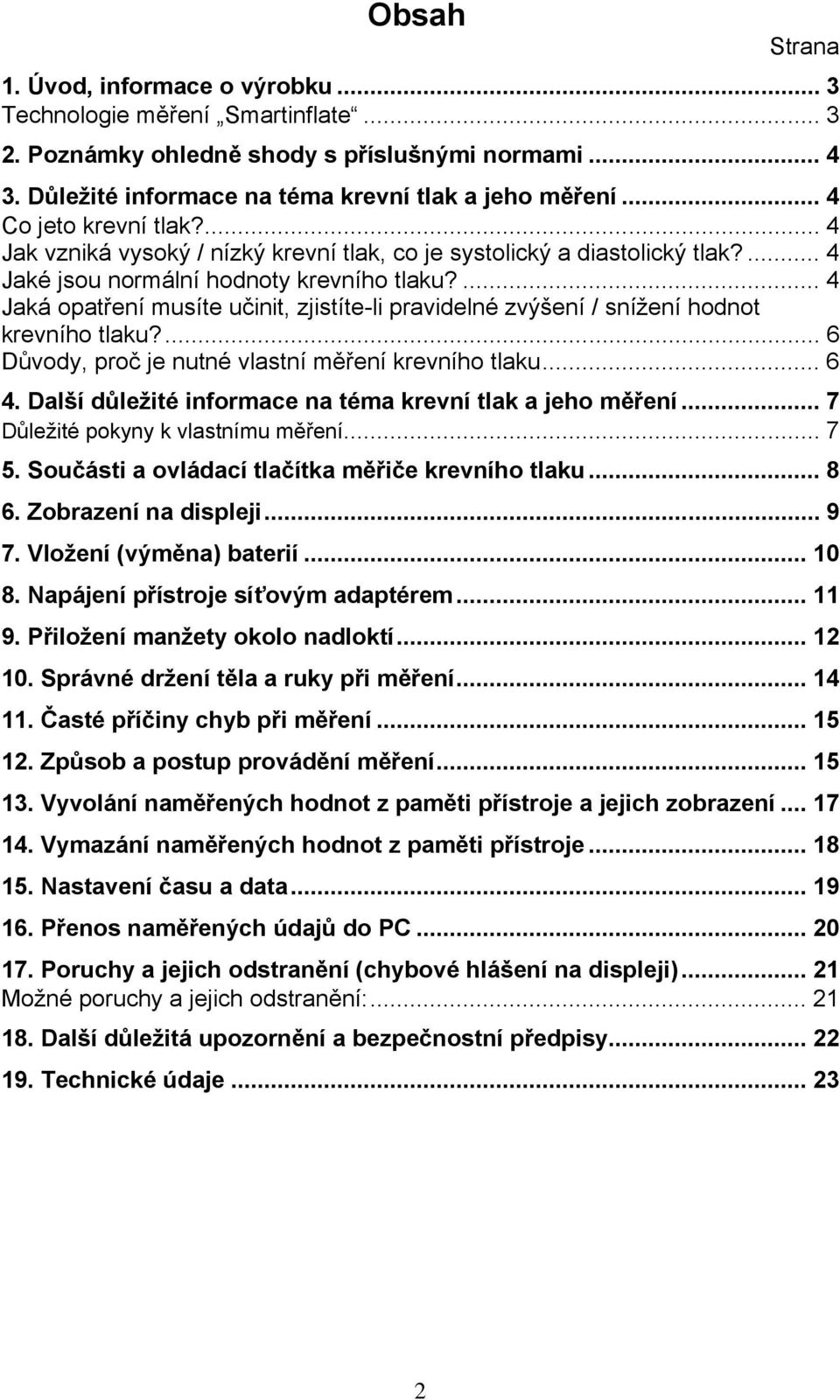

2 Obsah Strana 1. Úvod, informace o výrobku... 3 Technologie měření Smartinflate Poznámky ohledně shody s příslušnými normami Důležité informace na téma krevní tlak a jeho měření... 4 Co jeto krevní tlak?... 4 Jak vzniká vysoký / nízký krevní tlak, co je systolický a diastolický tlak?... 4 Jaké jsou normální hodnoty krevního tlaku?... 4 Jaká opatření musíte učinit, zjistíte-li pravidelné zvýšení / snížení hodnot krevního tlaku?... 6 Důvody, proč je nutné vlastní měření krevního tlaku Další důležité informace na téma krevní tlak a jeho měření... 7 Důležité pokyny k vlastnímu měření Součásti a ovládací tlačítka měřiče krevního tlaku Zobrazení na displeji Vložení (výměna) baterií Napájení přístroje síťovým adaptérem Přiložení manžety okolo nadloktí Správné držení těla a ruky při měření Časté příčiny chyb při měření Způsob a postup provádění měření Vyvolání naměřených hodnot z paměti přístroje a jejich zobrazení Vymazání naměřených hodnot z paměti přístroje Nastavení času a data Přenos naměřených údajů do PC Poruchy a jejich odstranění (chybové hlášení na displeji) Možné poruchy a jejich odstranění: Další důležitá upozornění a bezpečnostní předpisy Technické údaje

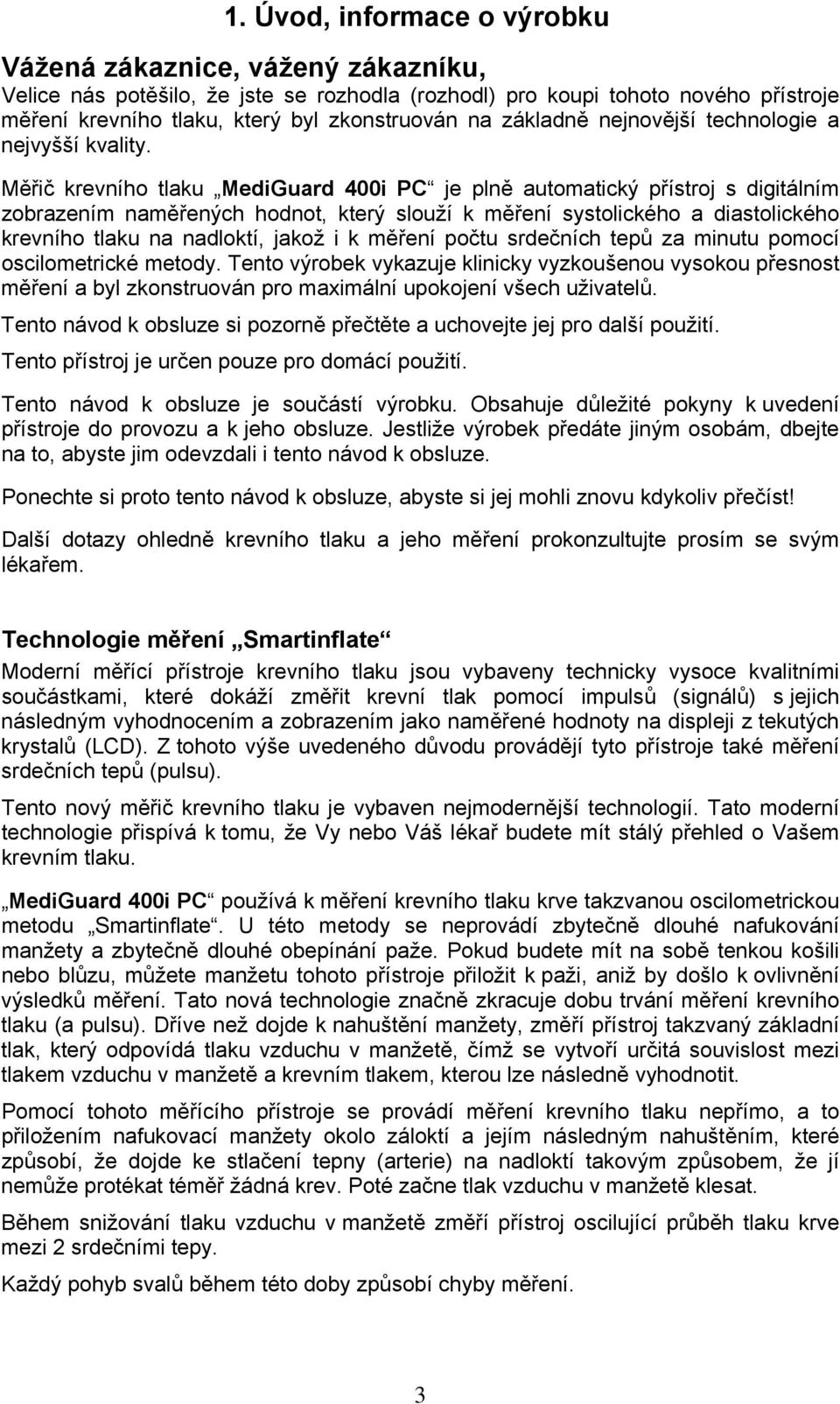

3 1. Úvod, informace o výrobku Vážená zákaznice, vážený zákazníku, Velice nás potěšilo, že jste se rozhodla (rozhodl) pro koupi tohoto nového přístroje měření krevního tlaku, který byl zkonstruován na základně nejnovější technologie a nejvyšší kvality. Měřič krevního tlaku MediGuard 400i PC je plně automatický přístroj s digitálním zobrazením naměřených hodnot, který slouží k měření systolického a diastolického krevního tlaku na nadloktí, jakož i k měření počtu srdečních tepů za minutu pomocí oscilometrické metody. Tento výrobek vykazuje klinicky vyzkoušenou vysokou přesnost měření a byl zkonstruován pro maximální upokojení všech uživatelů. Tento návod k obsluze si pozorně přečtěte a uchovejte jej pro další použití. Tento přístroj je určen pouze pro domácí použití. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Další dotazy ohledně krevního tlaku a jeho měření prokonzultujte prosím se svým lékařem. Technologie měření Smartinflate Moderní měřící přístroje krevního tlaku jsou vybaveny technicky vysoce kvalitními součástkami, které dokáží změřit krevní tlak pomocí impulsů (signálů) s jejich následným vyhodnocením a zobrazením jako naměřené hodnoty na displeji z tekutých krystalů (LCD). Z tohoto výše uvedeného důvodu provádějí tyto přístroje také měření srdečních tepů (pulsu). Tento nový měřič krevního tlaku je vybaven nejmodernější technologií. Tato moderní technologie přispívá k tomu, že Vy nebo Váš lékař budete mít stálý přehled o Vašem krevním tlaku. MediGuard 400i PC používá k měření krevního tlaku krve takzvanou oscilometrickou metodu Smartinflate. U této metody se neprovádí zbytečně dlouhé nafukování manžety a zbytečně dlouhé obepínání paže. Pokud budete mít na sobě tenkou košili nebo blůzu, můžete manžetu tohoto přístroje přiložit k paži, aniž by došlo k ovlivnění výsledků měření. Tato nová technologie značně zkracuje dobu trvání měření krevního tlaku (a pulsu). Dříve než dojde k nahuštění manžety, změří přístroj takzvaný základní tlak, který odpovídá tlaku vzduchu v manžetě, čímž se vytvoří určitá souvislost mezi tlakem vzduchu v manžetě a krevním tlakem, kterou lze následně vyhodnotit. Pomocí tohoto měřícího přístroje se provádí měření krevního tlaku nepřímo, a to přiložením nafukovací manžety okolo záloktí a jejím následným nahuštěním, které způsobí, že dojde ke stlačení tepny (arterie) na nadloktí takovým způsobem, že jí nemůže protékat téměř žádná krev. Poté začne tlak vzduchu v manžetě klesat. Během snižování tlaku vzduchu v manžetě změří přístroj oscilující průběh tlaku krve mezi 2 srdečními tepy. Každý pohyb svalů během této doby způsobí chyby měření. 3

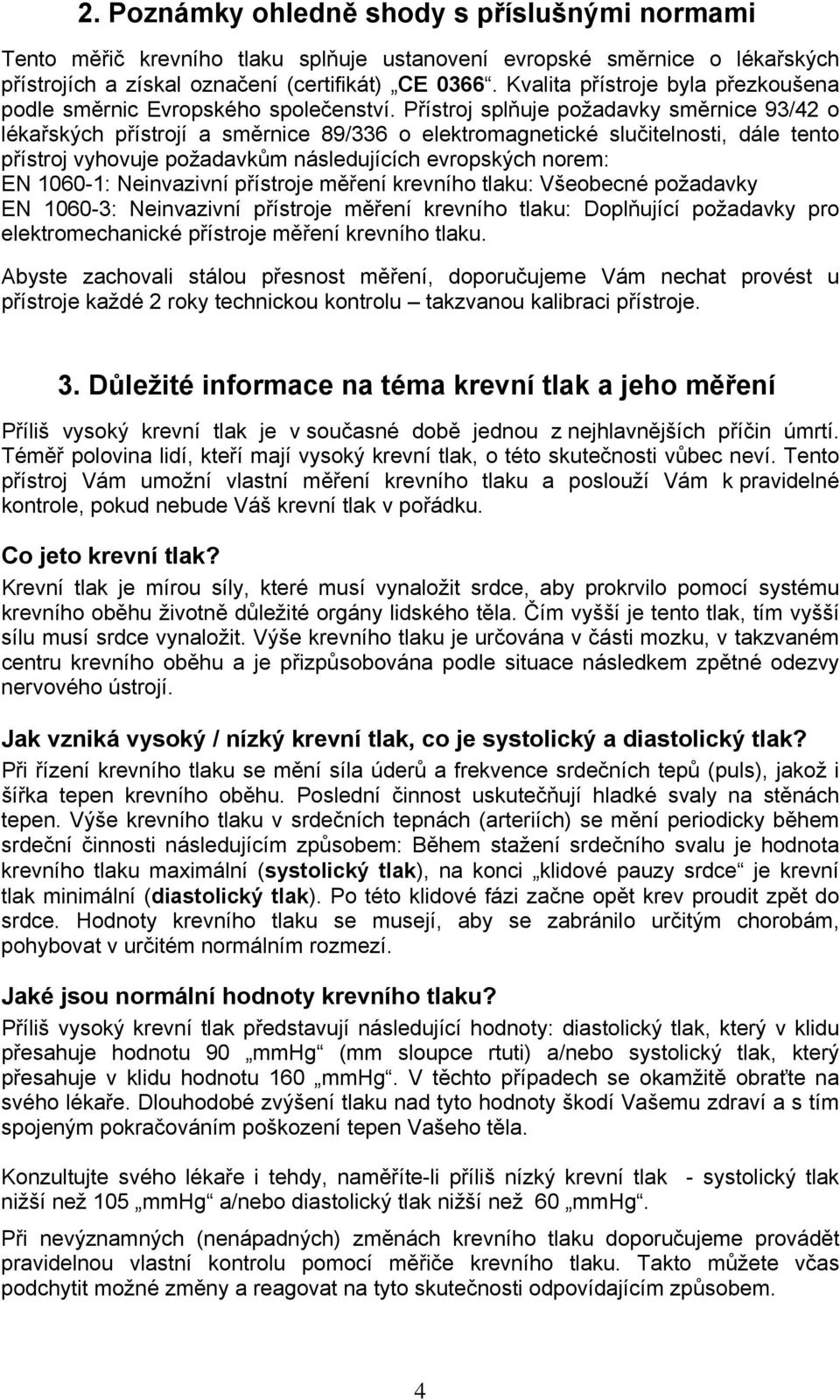

4 2. Poznámky ohledně shody s příslušnými normami Tento měřič krevního tlaku splňuje ustanovení evropské směrnice o lékařských přístrojích a získal označení (certifikát) CE Kvalita přístroje byla přezkoušena podle směrnic Evropského společenství. Přístroj splňuje požadavky směrnice 93/42 o lékařských přístrojí a směrnice 89/336 o elektromagnetické slučitelnosti, dále tento přístroj vyhovuje požadavkům následujících evropských norem: EN : Neinvazivní přístroje měření krevního tlaku: Všeobecné požadavky EN : Neinvazivní přístroje měření krevního tlaku: Doplňující požadavky pro elektromechanické přístroje měření krevního tlaku. Abyste zachovali stálou přesnost měření, doporučujeme Vám nechat provést u přístroje každé 2 roky technickou kontrolu takzvanou kalibraci přístroje. 3. Důležité informace na téma krevní tlak a jeho měření Příliš vysoký krevní tlak je v současné době jednou z nejhlavnějších příčin úmrtí. Téměř polovina lidí, kteří mají vysoký krevní tlak, o této skutečnosti vůbec neví. Tento přístroj Vám umožní vlastní měření krevního tlaku a poslouží Vám k pravidelné kontrole, pokud nebude Váš krevní tlak v pořádku. Co jeto krevní tlak? Krevní tlak je mírou síly, které musí vynaložit srdce, aby prokrvilo pomocí systému krevního oběhu životně důležité orgány lidského těla. Čím vyšší je tento tlak, tím vyšší sílu musí srdce vynaložit. Výše krevního tlaku je určována v části mozku, v takzvaném centru krevního oběhu a je přizpůsobována podle situace následkem zpětné odezvy nervového ústrojí. Jak vzniká vysoký / nízký krevní tlak, co je systolický a diastolický tlak? Při řízení krevního tlaku se mění síla úderů a frekvence srdečních tepů (puls), jakož i šířka tepen krevního oběhu. Poslední činnost uskutečňují hladké svaly na stěnách tepen. Výše krevního tlaku v srdečních tepnách (arteriích) se mění periodicky během srdeční činnosti následujícím způsobem: Během stažení srdečního svalu je hodnota krevního tlaku maximální (systolický tlak), na konci klidové pauzy srdce je krevní tlak minimální (diastolický tlak). Po této klidové fázi začne opět krev proudit zpět do srdce. Hodnoty krevního tlaku se musejí, aby se zabránilo určitým chorobám, pohybovat v určitém normálním rozmezí. Jaké jsou normální hodnoty krevního tlaku? Příliš vysoký krevní tlak představují následující hodnoty: diastolický tlak, který v klidu přesahuje hodnotu 90 mmhg (mm sloupce rtuti) a/nebo systolický tlak, který přesahuje v klidu hodnotu 160 mmhg. V těchto případech se okamžitě obraťte na svého lékaře. Dlouhodobé zvýšení tlaku nad tyto hodnoty škodí Vašemu zdraví a s tím spojeným pokračováním poškození tepen Vašeho těla. Konzultujte svého lékaře i tehdy, naměříte-li příliš nízký krevní tlak - systolický tlak nižší než 105 mmhg a/nebo diastolický tlak nižší než 60 mmhg. Při nevýznamných (nenápadných) změnách krevního tlaku doporučujeme provádět pravidelnou vlastní kontrolu pomocí měřiče krevního tlaku. Takto můžete včas podchytit možné změny a reagovat na tyto skutečnosti odpovídajícím způsobem. 4

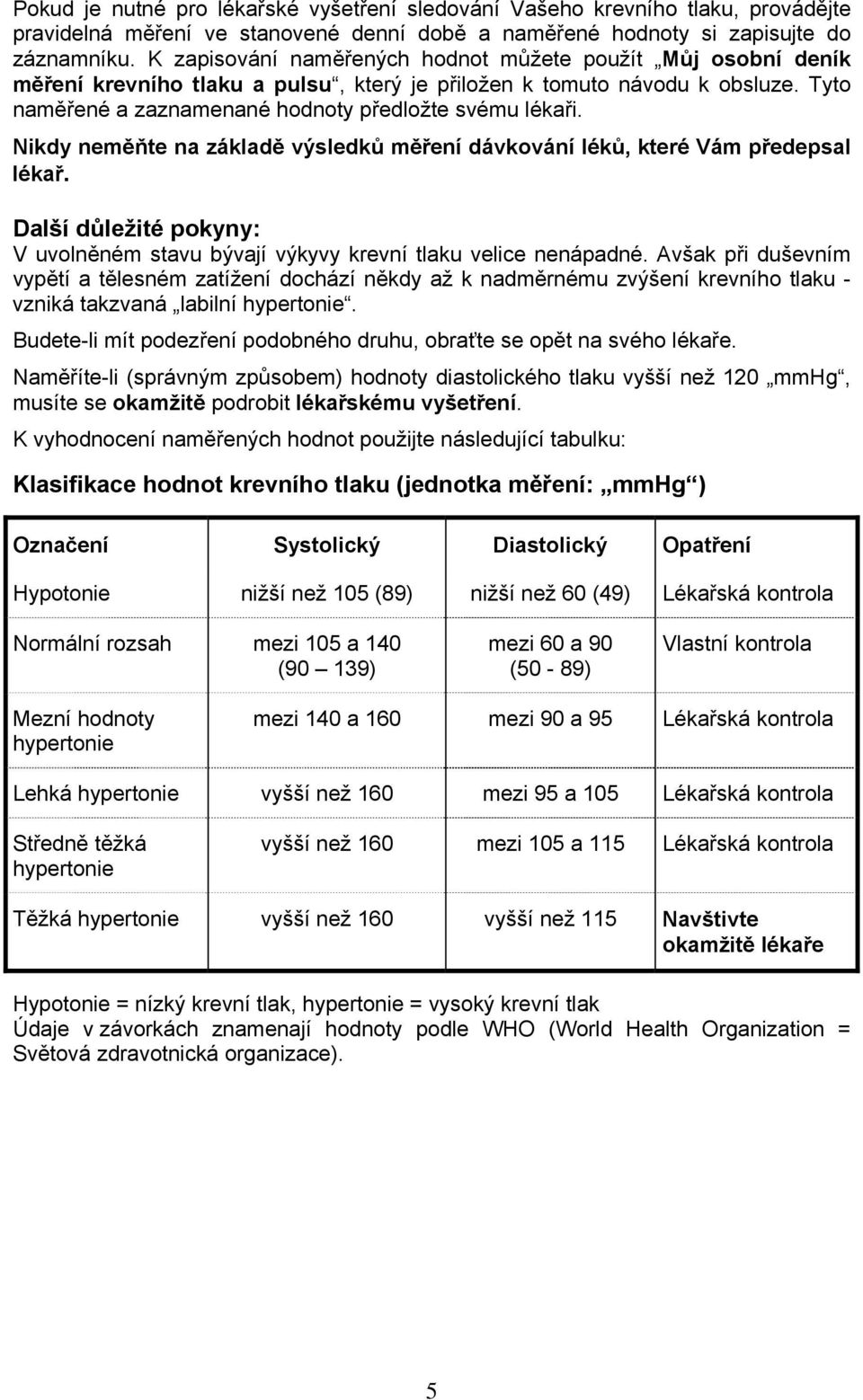

5 Pokud je nutné pro lékařské vyšetření sledování Vašeho krevního tlaku, provádějte pravidelná měření ve stanovené denní době a naměřené hodnoty si zapisujte do záznamníku. K zapisování naměřených hodnot můžete použít Můj osobní deník měření krevního tlaku a pulsu, který je přiložen k tomuto návodu k obsluze. Tyto naměřené a zaznamenané hodnoty předložte svému lékaři. Nikdy neměňte na základě výsledků měření dávkování léků, které Vám předepsal lékař. Další důležité pokyny: V uvolněném stavu bývají výkyvy krevní tlaku velice nenápadné. Avšak při duševním vypětí a tělesném zatížení dochází někdy až k nadměrnému zvýšení krevního tlaku - vzniká takzvaná labilní hypertonie. Budete-li mít podezření podobného druhu, obraťte se opět na svého lékaře. Naměříte-li (správným způsobem) hodnoty diastolického tlaku vyšší než 120 mmhg, musíte se okamžitě podrobit lékařskému vyšetření. K vyhodnocení naměřených hodnot použijte následující tabulku: Klasifikace hodnot krevního tlaku (jednotka měření: mmhg ) Označení Systolický Diastolický Opatření Hypotonie nižší než 105 (89) nižší než 60 (49) Lékařská kontrola Normální rozsah mezi 105 a 140 (90 139) mezi 60 a 90 (50-89) Vlastní kontrola Mezní hodnoty hypertonie mezi 140 a 160 mezi 90 a 95 Lékařská kontrola Lehká hypertonie vyšší než 160 mezi 95 a 105 Lékařská kontrola Středně těžká hypertonie vyšší než 160 mezi 105 a 115 Lékařská kontrola Těžká hypertonie vyšší než 160 vyšší než 115 Navštivte okamžitě lékaře Hypotonie = nízký krevní tlak, hypertonie = vysoký krevní tlak Údaje v závorkách znamenají hodnoty podle WHO (World Health Organization = Světová zdravotnická organizace). 5

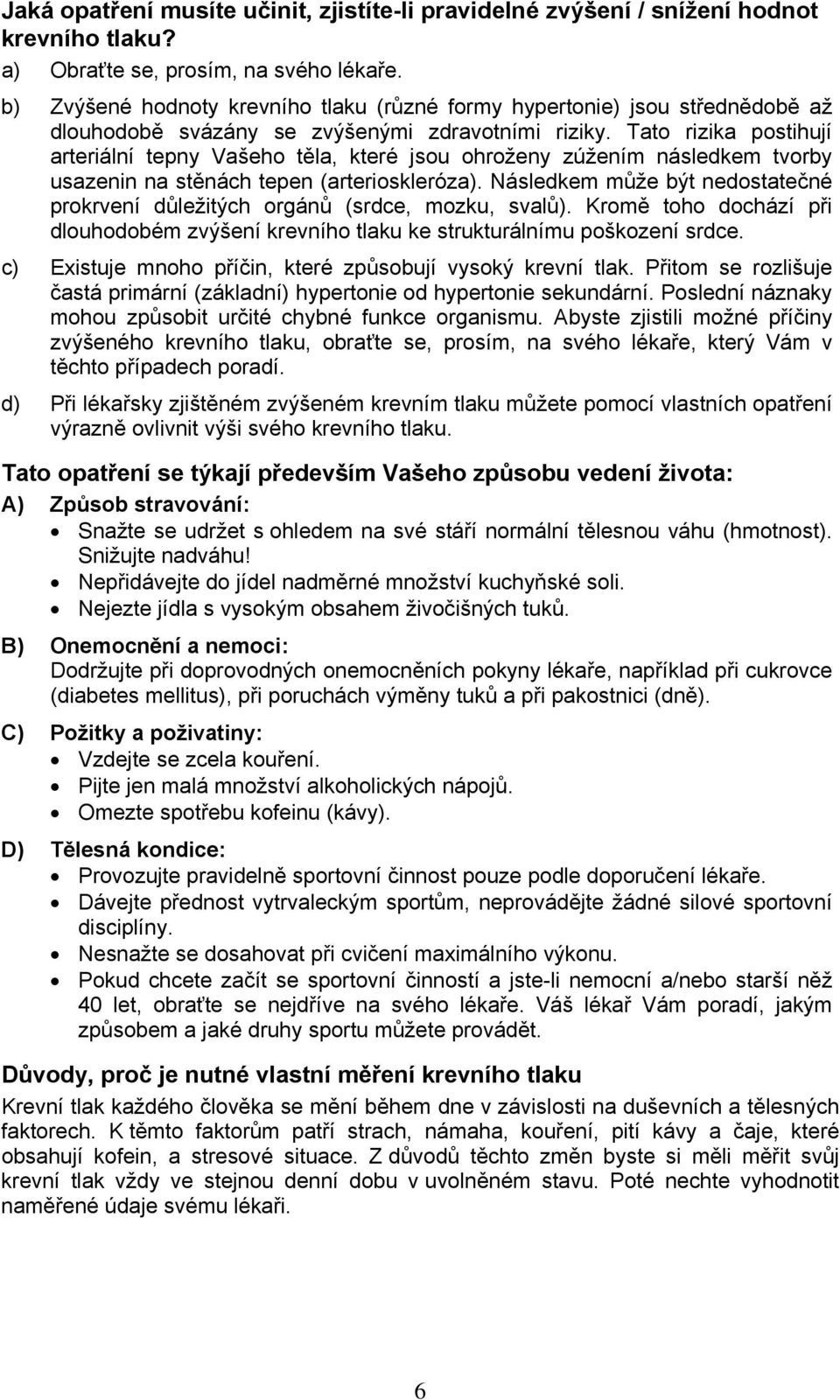

6 Jaká opatření musíte učinit, zjistíte-li pravidelné zvýšení / snížení hodnot krevního tlaku? a) Obraťte se, prosím, na svého lékaře. b) Zvýšené hodnoty krevního tlaku (různé formy hypertonie) jsou střednědobě až dlouhodobě svázány se zvýšenými zdravotními riziky. Tato rizika postihují arteriální tepny Vašeho těla, které jsou ohroženy zúžením následkem tvorby usazenin na stěnách tepen (arterioskleróza). Následkem může být nedostatečné prokrvení důležitých orgánů (srdce, mozku, svalů). Kromě toho dochází při dlouhodobém zvýšení krevního tlaku ke strukturálnímu poškození srdce. c) Existuje mnoho příčin, které způsobují vysoký krevní tlak. Přitom se rozlišuje častá primární (základní) hypertonie od hypertonie sekundární. Poslední náznaky mohou způsobit určité chybné funkce organismu. Abyste zjistili možné příčiny zvýšeného krevního tlaku, obraťte se, prosím, na svého lékaře, který Vám v těchto případech poradí. d) Při lékařsky zjištěném zvýšeném krevním tlaku můžete pomocí vlastních opatření výrazně ovlivnit výši svého krevního tlaku. Tato opatření se týkají především Vašeho způsobu vedení života: A) Způsob stravování: Snažte se udržet s ohledem na své stáří normální tělesnou váhu (hmotnost). Snižujte nadváhu! Nepřidávejte do jídel nadměrné množství kuchyňské soli. Nejezte jídla s vysokým obsahem živočišných tuků. B) Onemocnění a nemoci: Dodržujte při doprovodných onemocněních pokyny lékaře, například při cukrovce (diabetes mellitus), při poruchách výměny tuků a při pakostnici (dně). C) Požitky a poživatiny: Vzdejte se zcela kouření. Pijte jen malá množství alkoholických nápojů. Omezte spotřebu kofeinu (kávy). D) Tělesná kondice: Provozujte pravidelně sportovní činnost pouze podle doporučení lékaře. Dávejte přednost vytrvaleckým sportům, neprovádějte žádné silové sportovní disciplíny. Nesnažte se dosahovat při cvičení maximálního výkonu. Pokud chcete začít se sportovní činností a jste-li nemocní a/nebo starší něž 40 let, obraťte se nejdříve na svého lékaře. Váš lékař Vám poradí, jakým způsobem a jaké druhy sportu můžete provádět. Důvody, proč je nutné vlastní měření krevního tlaku Krevní tlak každého člověka se mění během dne v závislosti na duševních a tělesných faktorech. K těmto faktorům patří strach, námaha, kouření, pití kávy a čaje, které obsahují kofein, a stresové situace. Z důvodů těchto změn byste si měli měřit svůj krevní tlak vždy ve stejnou denní dobu v uvolněném stavu. Poté nechte vyhodnotit naměřené údaje svému lékaři. 6

7 4. Další důležité informace na téma krevní tlak a jeho měření Pamatujte na to, že pouze lékař může vyhodnotit Vaše záznamy Vámi naměřeného krevního tlaku. Neměli byste se sami v žádném případě pokoušet o určení diagnózy a sami se léčit. Doporučujeme Vám, jak jsme již uvedli výše, prokonzultovat svoje měření se svým lékařem. Krevní tlak stále kolísá. Neměli byste být deprimováni z výsledků jednoho nebo dvou měření. Krevní tlak kolísá během dne i během kalendářního měsíce. Je ovlivňován ročními obdobími a teplotou. Prosím pořiďte si záznamník (deník), do kterého si budete pravidelně zapisovat výsledky svého měření. Na konci této příručky Vám přikládáme v příloze návrh na vedení takovéhoto seznamu (Můj osobní deník měření krevního tlaku a pulsu). Kolísání krevního tlaku během dne (muž, stáří 35 let) Důležité pokyny k vlastnímu měření Pamatujte na to, že vlastní měření krevního tlaku a pulsu znamená pouze kontrolu, nikoliv stanovení diagnózy nebo lékařské ošetření. Nápadné (nenormální) naměřené hodnoty zkonzultujte prosím se svým lékařem. Nepoužívejte v žádném případě jiné než lékařem předepsané dávky léků. Zobrazení naměřených srdečních tepů není vhodné ke kontrole frekvence kardiostimulátorů! Při poruchách srdečního rytmu (arytmie) byste měli provádět vyhodnocení naměřených hodnot až po poradě se svým lékařem. Elektromagnetická rušení: V zapojení přístroje se nacházejí citlivé elektronické součástky (mikroprocesor). Nepoužívejte proto přístroj v blízkosti silných elektromagnetických polí (např. mobilní telefony, mikrovlnné trouby). Tato zařízení mohou způsobit ovlivnění přesnosti při měření. 7

8 5. Součásti a ovládací tlačítka měřiče krevního tlaku 4 tužkové baterie 1,5 V typu AA ) Zvláštní příslušenství Síťový adaptér: 230 V AC / 6 V DC / 1 A Ø 5,5 / 2,1 mm 8

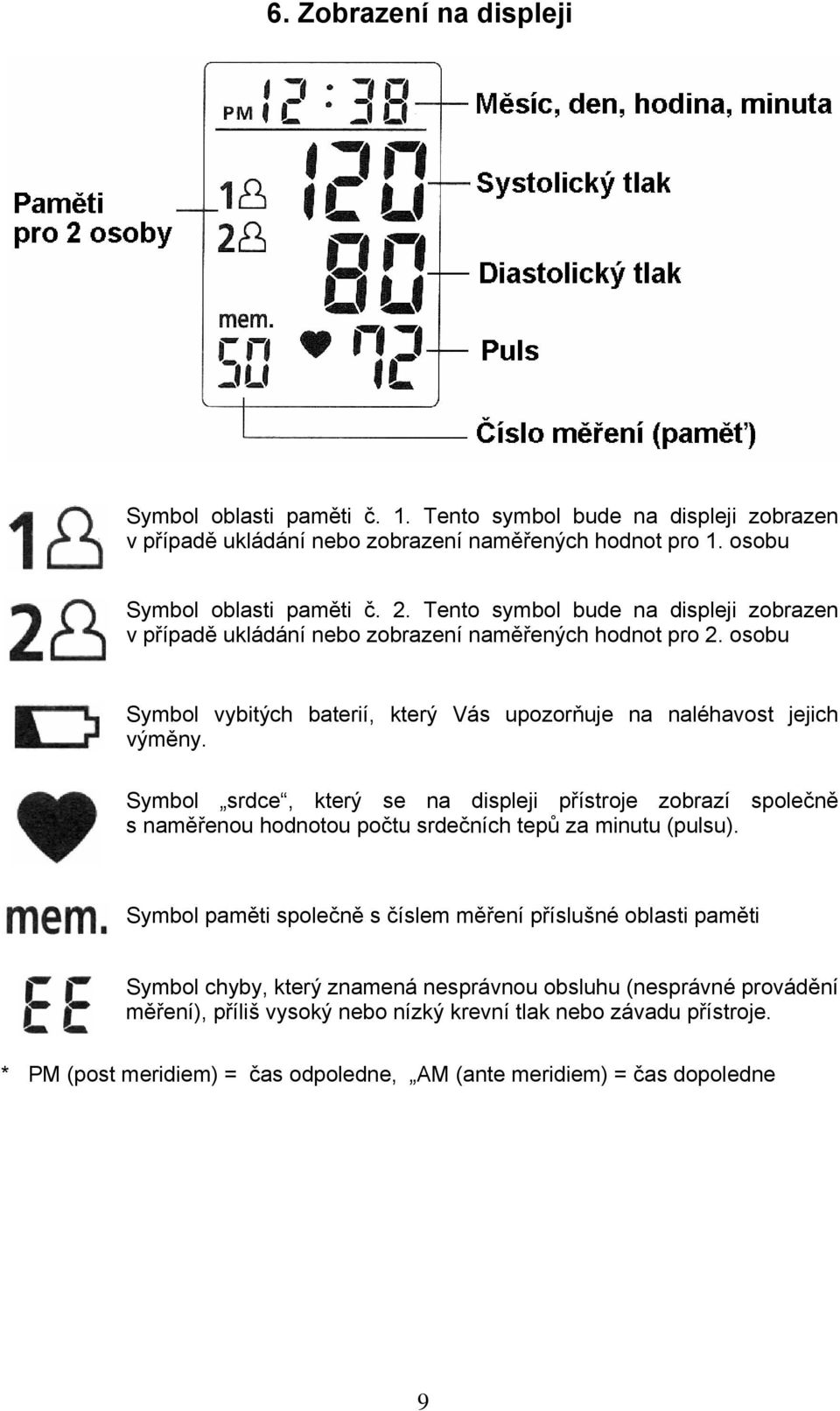

9 6. Zobrazení na displeji Symbol oblasti paměti č. 1. Tento symbol bude na displeji zobrazen v případě ukládání nebo zobrazení naměřených hodnot pro 1. osobu Symbol oblasti paměti č. 2. Tento symbol bude na displeji zobrazen v případě ukládání nebo zobrazení naměřených hodnot pro 2. osobu Symbol vybitých baterií, který Vás upozorňuje na naléhavost jejich výměny. Symbol srdce, který se na displeji přístroje zobrazí společně s naměřenou hodnotou počtu srdečních tepů za minutu (pulsu). Symbol paměti společně s číslem měření příslušné oblasti paměti Symbol chyby, který znamená nesprávnou obsluhu (nesprávné provádění měření), příliš vysoký nebo nízký krevní tlak nebo závadu přístroje. * PM (post meridiem) = čas odpoledne, AM (ante meridiem) = čas dopoledne 9

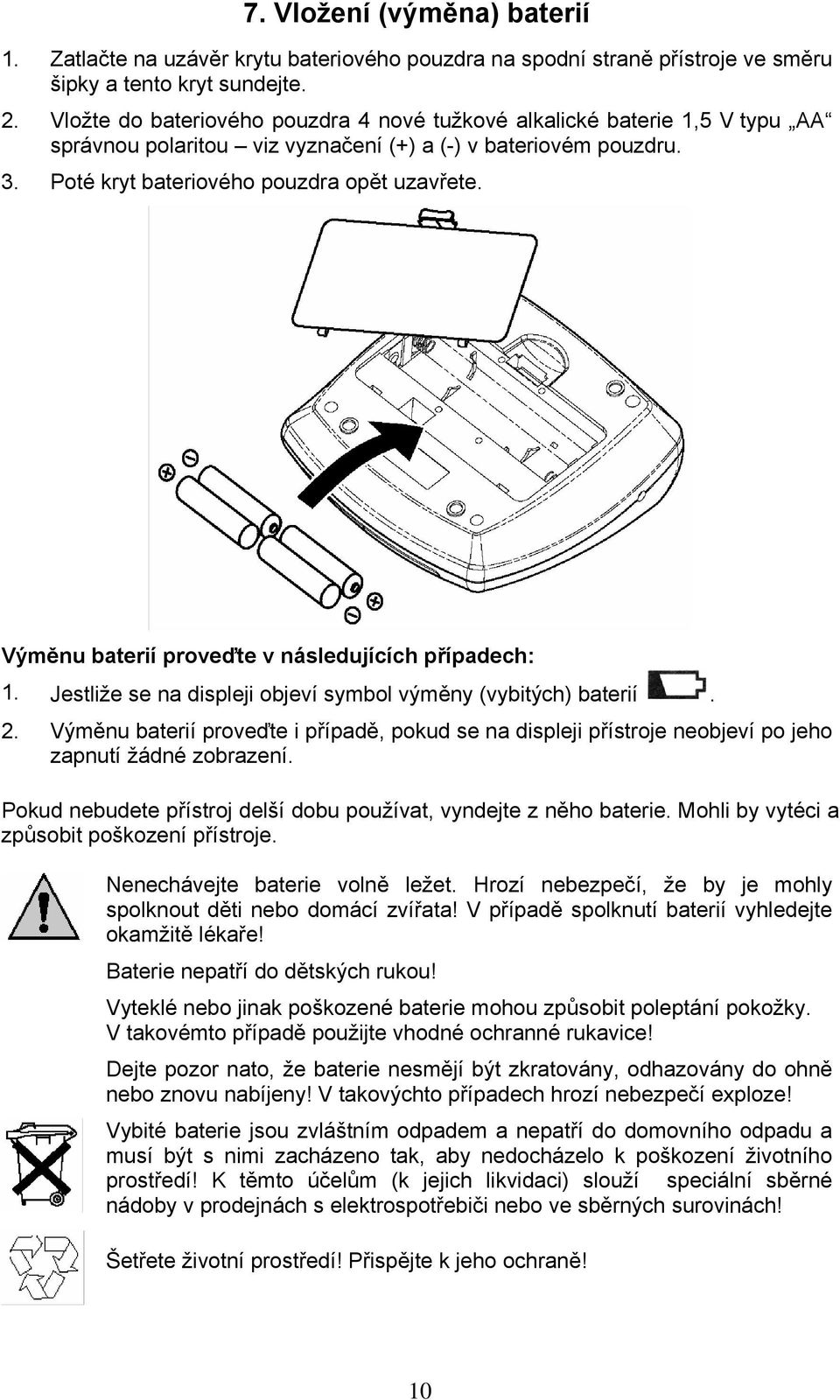

10 7. Vložení (výměna) baterií 1. Zatlačte na uzávěr krytu bateriového pouzdra na spodní straně přístroje ve směru šipky a tento kryt sundejte. 2. Vložte do bateriového pouzdra 4 nové tužkové alkalické baterie 1,5 V typu AA správnou polaritou viz vyznačení (+) a (-) v bateriovém pouzdru. 3. Poté kryt bateriového pouzdra opět uzavřete. Výměnu baterií proveďte v následujících případech: 1. Jestliže se na displeji objeví symbol výměny (vybitých) baterií. 2. Výměnu baterií proveďte i případě, pokud se na displeji přístroje neobjeví po jeho zapnutí žádné zobrazení. Pokud nebudete přístroj delší dobu používat, vyndejte z něho baterie. Mohli by vytéci a způsobit poškození přístroje. Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do dětských rukou! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo znovu nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! 10

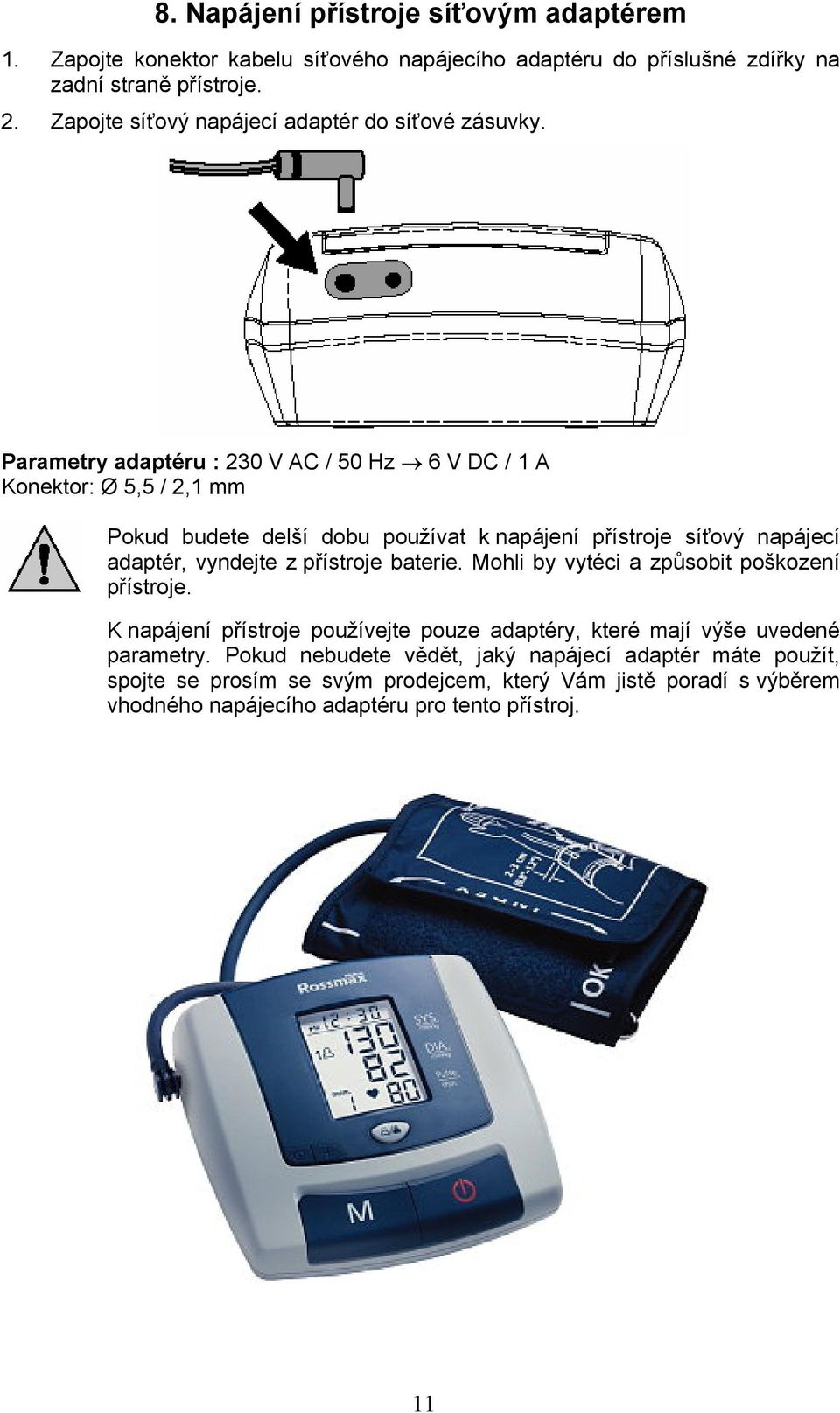

11 8. Napájení přístroje síťovým adaptérem 1. Zapojte konektor kabelu síťového napájecího adaptéru do příslušné zdířky na zadní straně přístroje. 2. Zapojte síťový napájecí adaptér do síťové zásuvky. Parametry adaptéru : 230 V AC / 50 Hz 6 V DC / 1 A Konektor: Ø 5,5 / 2,1 mm Pokud budete delší dobu používat k napájení přístroje síťový napájecí adaptér, vyndejte z přístroje baterie. Mohli by vytéci a způsobit poškození přístroje. K napájení přístroje používejte pouze adaptéry, které mají výše uvedené parametry. Pokud nebudete vědět, jaký napájecí adaptér máte použít, spojte se prosím se svým prodejcem, který Vám jistě poradí s výběrem vhodného napájecího adaptéru pro tento přístroj. 11

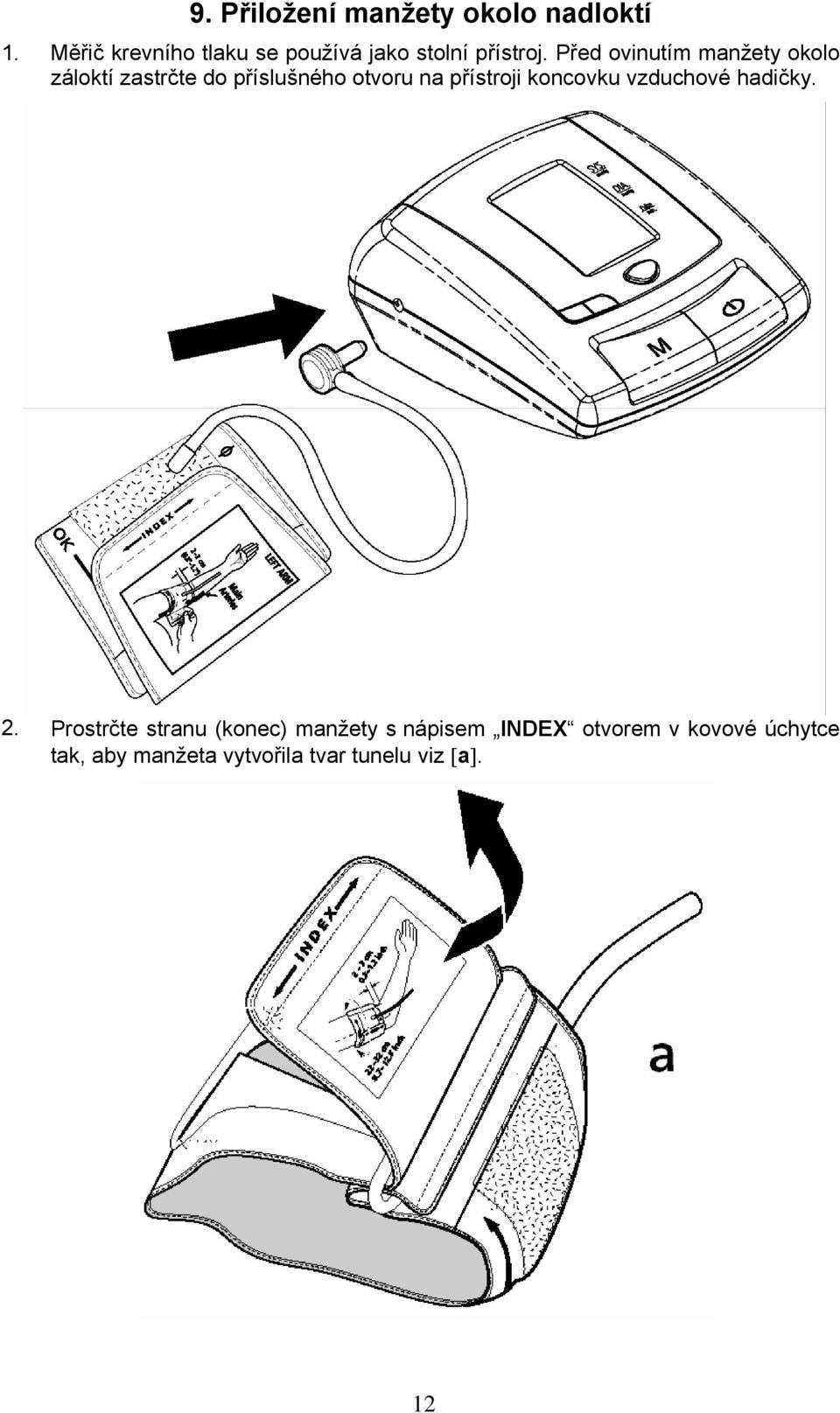

12 9. Přiložení manžety okolo nadloktí 1. Měřič krevního tlaku se používá jako stolní přístroj. Před ovinutím manžety okolo záloktí zastrčte do příslušného otvoru na přístroji koncovku vzduchové hadičky. 2. Prostrčte stranu (konec) manžety s nápisem INDEX otvorem v kovové úchytce tak, aby manžeta vytvořila tvar tunelu viz [a]. 12

13 3. Nasuňte takto upravenou manžetu na nadloktí své levé ruky viz [b]. Označení OK a pryžová hadička musejí být nahoře. Umístěte značku manžety (oblast arterie na paži) do středu paže proti prostředníčku své levé ruky viz [c]. 4. Položte paži na stůl s dlaní obrácenou nahoru. Spodní okraj manžety by měl být ve vzdálenosti 2 až 3 cm od ohbí lokte viz [d]. Poté utáhněte pevně manžetu okolo záloktí. 5. Bude-li se šipka s nápisem INDEX nacházet uvnitř oblasti, která je na okraji manžety označena nápisem OK, je manžeta správně připevněna a můžete přikročit k vlastnímu měření krevního tlaku. Nebude-li se šipka s nápisem INDEX nacházet uvnitř této oblasti, budete muset v tomto případě použít v tomto speciální manžetu na nadloktí (záloktí). Pokud nebude možné z nějakých důvodů použít k měření levou ruku, proveďte měření na pravém nadloktí. V tomto případě připevněte manžetu obdobným způsobem, na levou ruku V každém případě z důvodů porovnání výsledků provádějte (opakovaná) měření vždy na stejném nadloktí (na levé nebo na pravé ruce). 13

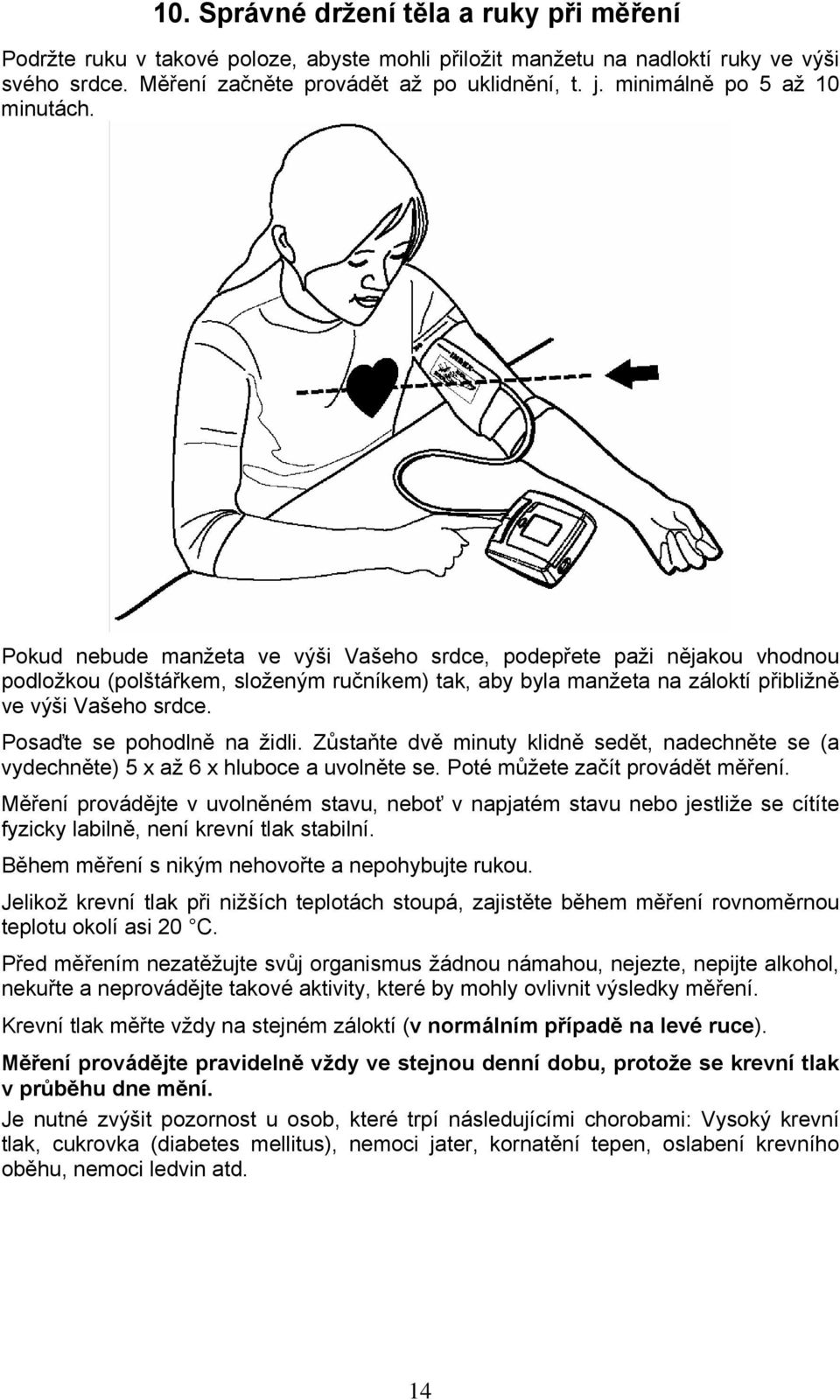

14 10. Správné držení těla a ruky při měření Podržte ruku v takové poloze, abyste mohli přiložit manžetu na nadloktí ruky ve výši svého srdce. Měření začněte provádět až po uklidnění, t. j. minimálně po 5 až 10 minutách. Pokud nebude manžeta ve výši Vašeho srdce, podepřete paži nějakou vhodnou podložkou (polštářkem, složeným ručníkem) tak, aby byla manžeta na záloktí přibližně ve výši Vašeho srdce. Posaďte se pohodlně na židli. Zůstaňte dvě minuty klidně sedět, nadechněte se (a vydechněte) 5 x až 6 x hluboce a uvolněte se. Poté můžete začít provádět měření. Měření provádějte v uvolněném stavu, neboť v napjatém stavu nebo jestliže se cítíte fyzicky labilně, není krevní tlak stabilní. Během měření s nikým nehovořte a nepohybujte rukou. Jelikož krevní tlak při nižších teplotách stoupá, zajistěte během měření rovnoměrnou teplotu okolí asi 20 C. Před měřením nezatěžujte svůj organismus žádnou námahou, nejezte, nepijte alkohol, nekuřte a neprovádějte takové aktivity, které by mohly ovlivnit výsledky měření. Krevní tlak měřte vždy na stejném záloktí (v normálním případě na levé ruce). Měření provádějte pravidelně vždy ve stejnou denní dobu, protože se krevní tlak v průběhu dne mění. Je nutné zvýšit pozornost u osob, které trpí následujícími chorobami: Vysoký krevní tlak, cukrovka (diabetes mellitus), nemoci jater, kornatění tepen, oslabení krevního oběhu, nemoci ledvin atd. 14

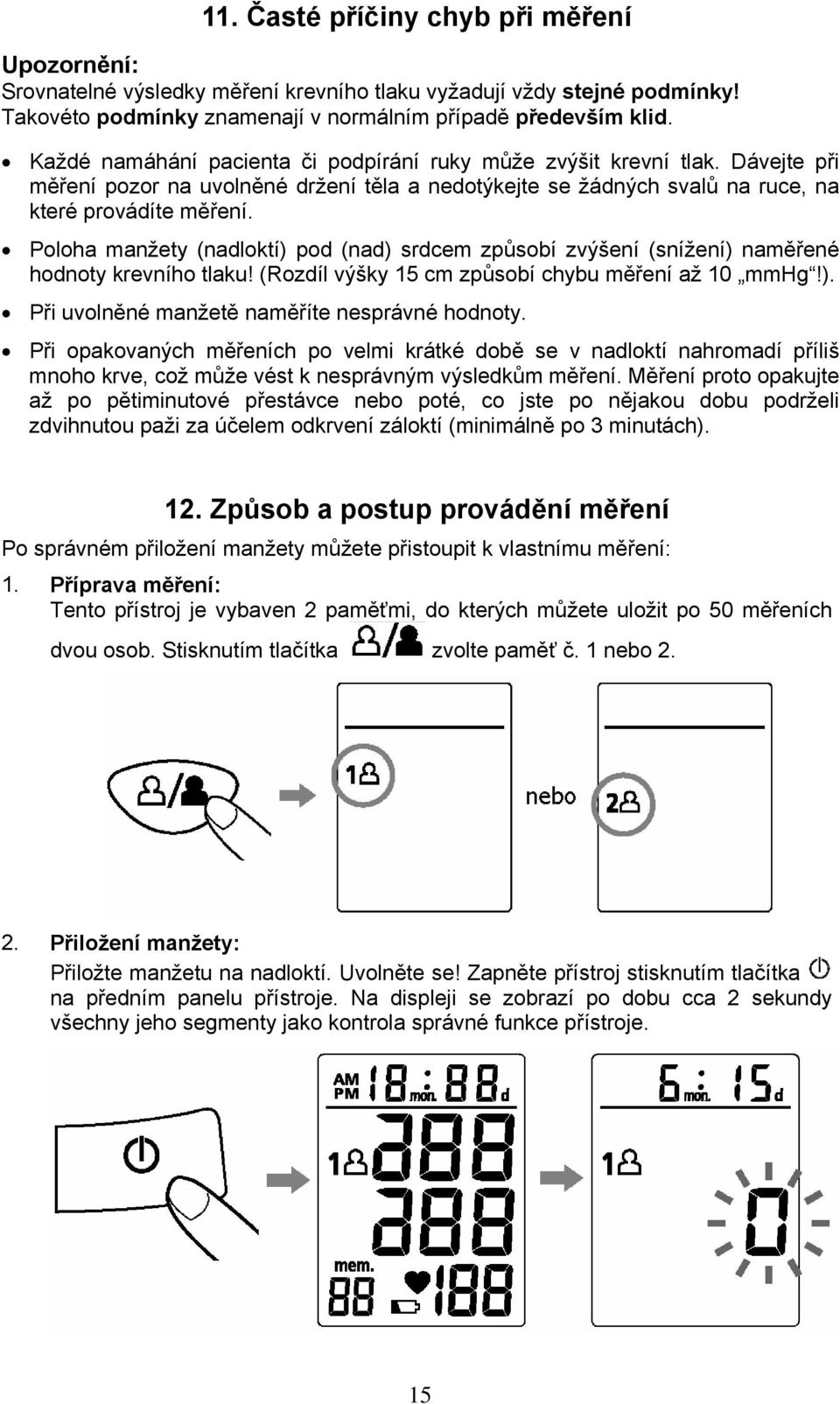

15 11. Časté příčiny chyb při měření Upozornění: Srovnatelné výsledky měření krevního tlaku vyžadují vždy stejné podmínky! Takovéto podmínky znamenají v normálním případě především klid. Každé namáhání pacienta či podpírání ruky může zvýšit krevní tlak. Dávejte při měření pozor na uvolněné držení těla a nedotýkejte se žádných svalů na ruce, na které provádíte měření. Poloha manžety (nadloktí) pod (nad) srdcem způsobí zvýšení (snížení) naměřené hodnoty krevního tlaku! (Rozdíl výšky 15 cm způsobí chybu měření až 10 mmhg!). Při uvolněné manžetě naměříte nesprávné hodnoty. Při opakovaných měřeních po velmi krátké době se v nadloktí nahromadí příliš mnoho krve, což může vést k nesprávným výsledkům měření. Měření proto opakujte až po pětiminutové přestávce nebo poté, co jste po nějakou dobu podrželi zdvihnutou paži za účelem odkrvení záloktí (minimálně po 3 minutách). 12. Způsob a postup provádění měření Po správném přiložení manžety můžete přistoupit k vlastnímu měření: 1. Příprava měření: Tento přístroj je vybaven 2 paměťmi, do kterých můžete uložit po 50 měřeních dvou osob. Stisknutím tlačítka zvolte paměť č. 1 nebo Přiložení manžety: Přiložte manžetu na nadloktí. Uvolněte se! Zapněte přístroj stisknutím tlačítka na předním panelu přístroje. Na displeji se zobrazí po dobu cca 2 sekundy všechny jeho segmenty jako kontrola správné funkce přístroje. 15

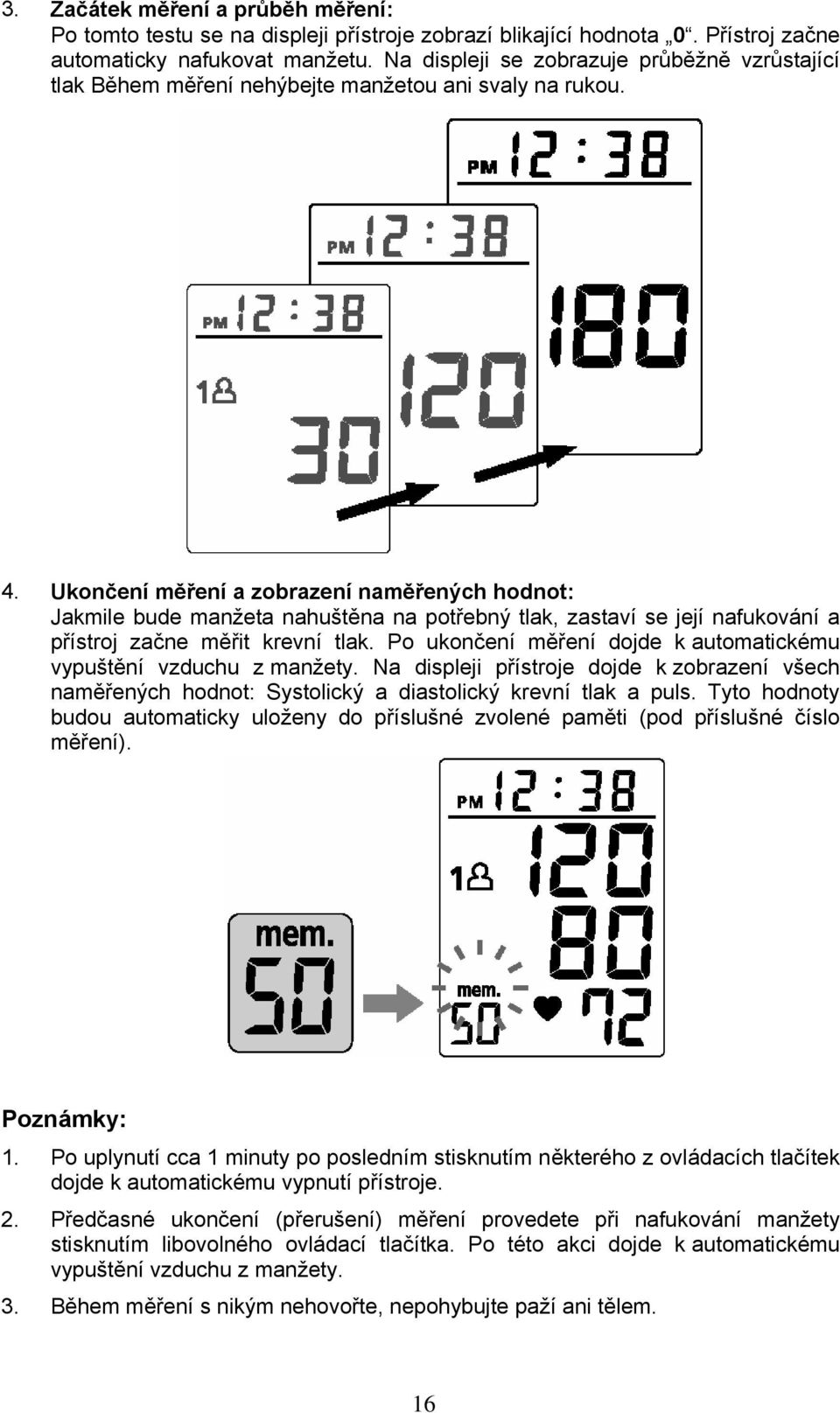

16 3. Začátek měření a průběh měření: Po tomto testu se na displeji přístroje zobrazí blikající hodnota 0. Přístroj začne automaticky nafukovat manžetu. Na displeji se zobrazuje průběžně vzrůstající tlak Během měření nehýbejte manžetou ani svaly na rukou. 4. Ukončení měření a zobrazení naměřených hodnot: Jakmile bude manžeta nahuštěna na potřebný tlak, zastaví se její nafukování a přístroj začne měřit krevní tlak. Po ukončení měření dojde k automatickému vypuštění vzduchu z manžety. Na displeji přístroje dojde k zobrazení všech naměřených hodnot: Systolický a diastolický krevní tlak a puls. Tyto hodnoty budou automaticky uloženy do příslušné zvolené paměti (pod příslušné číslo měření). Poznámky: 1. Po uplynutí cca 1 minuty po posledním stisknutím některého z ovládacích tlačítek dojde k automatickému vypnutí přístroje. 2. Předčasné ukončení (přerušení) měření provedete při nafukování manžety stisknutím libovolného ovládací tlačítka. Po této akci dojde k automatickému vypuštění vzduchu z manžety. 3. Během měření s nikým nehovořte, nepohybujte paží ani tělem. 16

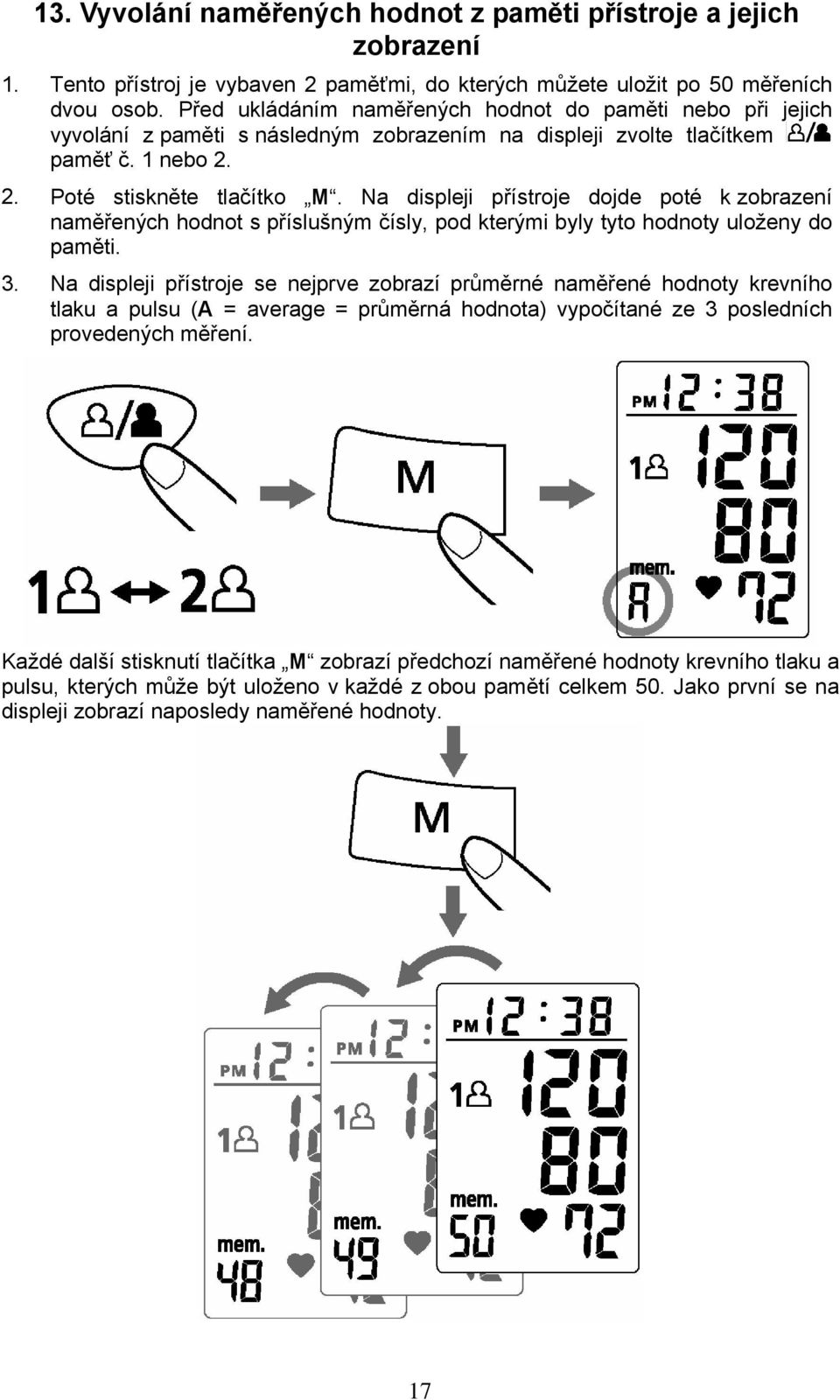

17 13. Vyvolání naměřených hodnot z paměti přístroje a jejich zobrazení 1. Tento přístroj je vybaven 2 paměťmi, do kterých můžete uložit po 50 měřeních dvou osob. Před ukládáním naměřených hodnot do paměti nebo při jejich vyvolání z paměti s následným zobrazením na displeji zvolte tlačítkem paměť č. 1 nebo Poté stiskněte tlačítko M. Na displeji přístroje dojde poté k zobrazení naměřených hodnot s příslušným čísly, pod kterými byly tyto hodnoty uloženy do paměti. 3. Na displeji přístroje se nejprve zobrazí průměrné naměřené hodnoty krevního tlaku a pulsu (A = average = průměrná hodnota) vypočítané ze 3 posledních provedených měření. Každé další stisknutí tlačítka M zobrazí předchozí naměřené hodnoty krevního tlaku a pulsu, kterých může být uloženo v každé z obou pamětí celkem 50. Jako první se na displeji zobrazí naposledy naměřené hodnoty. 17

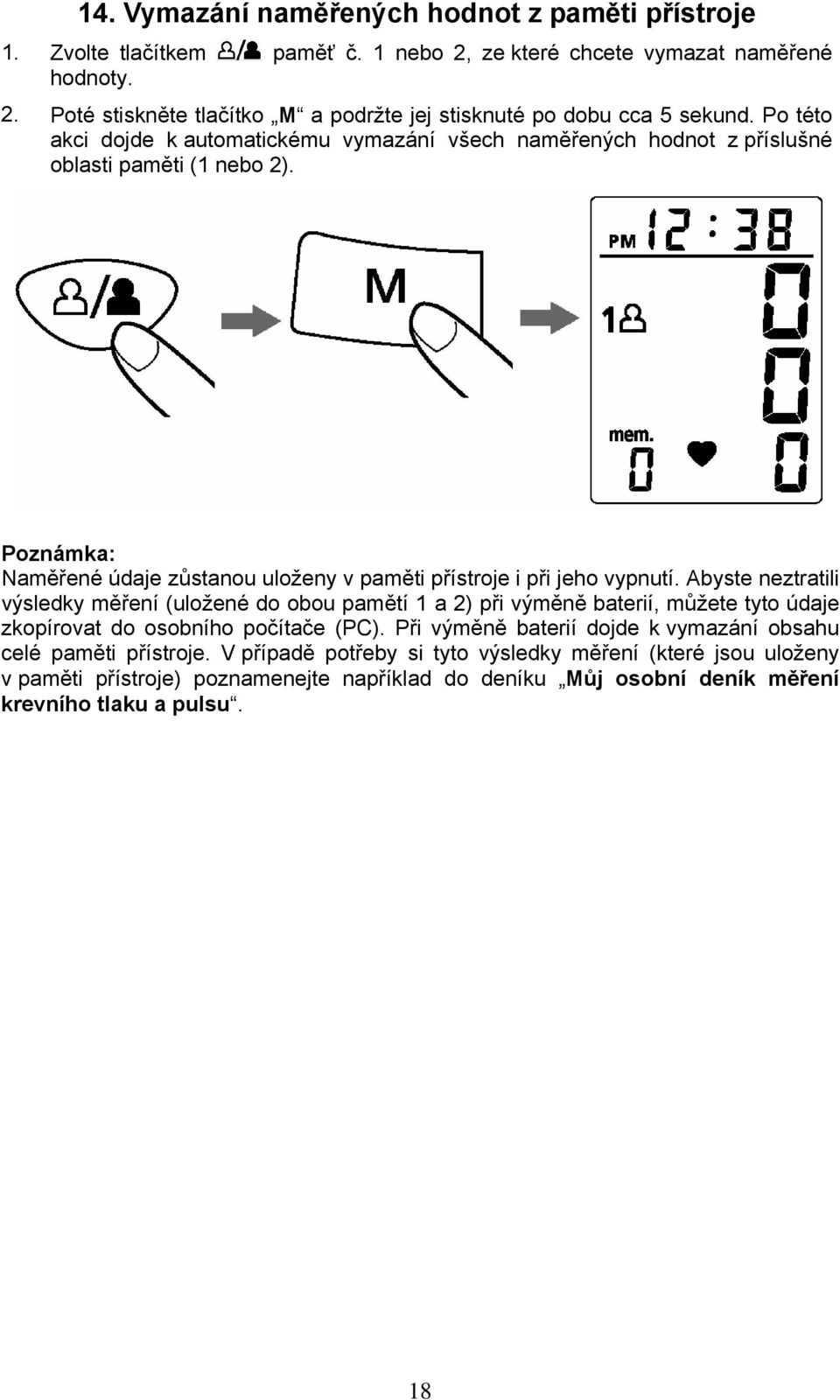

18 14. Vymazání naměřených hodnot z paměti přístroje 1. Zvolte tlačítkem paměť č. 1 nebo 2, ze které chcete vymazat naměřené hodnoty. 2. Poté stiskněte tlačítko M a podržte jej stisknuté po dobu cca 5 sekund. Po této akci dojde k automatickému vymazání všech naměřených hodnot z příslušné oblasti paměti (1 nebo 2). Poznámka: Naměřené údaje zůstanou uloženy v paměti přístroje i při jeho vypnutí. Abyste neztratili výsledky měření (uložené do obou pamětí 1 a 2) při výměně baterií, můžete tyto údaje zkopírovat do osobního počítače (PC). Při výměně baterií dojde k vymazání obsahu celé paměti přístroje. V případě potřeby si tyto výsledky měření (které jsou uloženy v paměti přístroje) poznamenejte například do deníku Můj osobní deník měření krevního tlaku a pulsu. 18

19 15. Nastavení času a data V měřiči krevního tlaku jsou zabudovány hodiny se zobrazením času a data. Při každém měření můžete kromě naměřených hodnot krevního tlaku zaznamenat též čas a datum, kdy jste měření prováděli. Tyto hodnoty se také ukládají do paměti přístroje. 1. Stiskněte tlačítko. Na displeji přístroje začne blikat zobrazení pro nastavení správného měsíce v roce. 2. Příslušný měsíc v roce nastavte (změňte) tisknutím tlačítka. Každé stisknutí tohoto tlačítka způsobí zvýšení hodnoty o 1. Potvrďte nastavení měsíce v roce opětovným stisknutím tlačítka. Na displeji přístroje začne blikat zobrazení pro nastavení správného dne měsíci. 3. Příslušný den v měsíci nastavte (změňte) tisknutím tlačítka. Každé stisknutí tohoto tlačítka způsobí zvýšení hodnoty o 1. Potvrďte nastavení dne v měsíci opětovným stisknutím tlačítka. Stejným způsobem nastavte dále čas hodiny a minuty. 4. Po nastavení data a času se na displeji zobrazí opět nulová hodnota 0, což znamená, že je přístroj připraven provádět měření. Stiskněte tlačítko nastavení Zobrazení blikajícího měsíce (v roce) Nastavení (zvýšení o 1 ) Potvrzení zadání 19

20 16. Přenos naměřených údajů do PC Příslušenství pro přenos naměřených údajů obdržíte jako zvláštní příslušenství (na objednávku). Toto příslušenství zahrnuje: CD ROM s instalačním programem a interface Propojovací kabel (RS-232) Propojovací kabel (s jacky) 4 alkalické baterie 1,5 V typu AAA (mikro) 20

21 17. Poruchy a jejich odstranění (chybové hlášení na displeji) Pokud se při měření objeví nějaká závada, vypněte přístroj a měření znovu zopakujte po uplynutí minimálně 5 minut. Možné poruchy a jejich odstranění: Závada (příčina): Po zapnutí přístroje (po stisknutí tlačítka zapnutí) se na jeho displeji neobjeví žádné zobrazení (nebo je nesmyslné), i když byly do přístroje vloženy baterie. Odstranění: 1. Zkontrolujte, zda mají baterie správnou polaritu. Vložte baterie do přístroje správnou polaritou. 2. Při nesmyslném zobrazení na displeji vložte baterie do přístroje znovu nebo je vyměňte. Závada: Na displeji se objeví při měření symbol EE nebo je naměřená hodnota krevního tlaku příliš vysoká nebo nízká. Příčina: Přístroj přerušil provádění měření, neboť jste byli při něm neklidní (pohnuli jste při měření rukou, nadloktím nebo manžetou). Nepřiložená nebo nesprávně přiložená manžeta na zápěstí. Odstranění: 1. Zůstaňte během provádění měření v naprostém klidu. 2. Přiložte (oviňte) manžetu okolo nadloktí způsobem, který je popsán v kapitole Přiložení manžety okolo nadloktí. 21

22 18. Další důležitá upozornění a bezpečnostní předpisy Krevní tlak kolísá i u zcela zdravých lidí. Důležité při měření tlaku je následující: Aby bylo možné docílit srovnatelných výsledků, je třeba provádět měření stále za stejných podmínek (v klidu po uvolnění)! Pokud budou odchylky, i po zohlednění všech rušivých faktorů, vykazovat hodnoty vyšší než 15 mm Hg, obraťte se prosím na Vašeho lékaře. Přístroj byl před schválením podroben přísným klinickým zkouškám, při kterých byl kontrolován program použitého mikroprocesoru pro měření hodnot krevního tlaku zkušenými lékaři. Pokud by se i přesto objevily nějaké technické problémy, obraťte se na příslušný servis nebo na svého prodejce. Nezkoušejte v žádném případě provádět vlastní opravy přístroje! Po neodborném otevření přístroje zanikají jakékoliv nároky ze záruky! 1. Přístroj je vyroben z precizních součástek a proto jej nevystavujte přílišné vlhkosti nebo přímému slunečnímu záření, vysokým teplotám, vysoké vzdušné vlhkosti a prachu. 2. Manžeta nesmí přijít do kontaktu s ostrými hranami a špičatými předměty. Manžetu nikdy neohýbejte. 3. Přístroj čistěte pouze jemným a suchým nebo mírně navlhčeným hadříkem v neutrálním čistícím prostředku. K čištění nepoužívejte benzín, alkohol nebo ředidla barev či jiná rozpouštědla. Skvrny na manžetě můžete opatrně odstranit utěrkou navlhčenou v mýdlovém roztoku. Manžetu nesmíte prát ani chemicky čistit! K čištění nepoužívejte řádné chemikálie, rozpouštědla, alkohol nebo benzín. 4. Vyteklé baterie mohou způsobit poškození přístroje. Pokud nebudete přístroj delší dobu používat, vyndejte z něj prosím vložené baterie. 5. Přístroj nesmí spadnout na podlahu, nesmíte s ním násilně manipulovat. Nevystavujte přístroj silným otřesům. 6. Přístroj nikdy neotvírejte! Poškodili byste dílenské nastavení měřícího přístroje (jeho kalibraci)! 7. Nikdy netiskněte z bezpečnostní důvodů tlačítko spuštění měření (START), pokud nebudete mít manžetu ovinutou okolo nadloktí. 8. Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí. Nebudete-li si vědět rady, jak přístroj správně používat a nenaleznete-li v tomto návodu k obsluze potřebné údaje nebo informace, obraťte se na kvalifikovaného odborníka (lékaře) nebo na naši technickou poradnu (na svého prodejce). Citlivé měřící přístroje je třeba po uplynutí určité doby nechat překontrolovat na jejich přesnost. Doporučujeme provést každé 2 roky kontrolu přesnosti měření přístroje - přezkoušení statického zobrazení tlaku vzduchu (tlaku v manžetě). Vaše servisní středisko (Váš prodejce) Vám jistě poskytne za tímto účelem podrobné informace. 22

23 Napájení: Princip měření: Zobrazení: Měřící rozsah: Přesnost měření: Tlakový senzor: Manžeta: Natlakování manžety: Odtlakování manžety: Paměť: Vypínací automatika: 19. Technické údaje 4 alkalické baterie 1,5 V typu AA nebo síťový napájecí adaptér (6 V DC / 1A) Oscilometrická metoda Displej z tekutých krystalů (LCD) 20 až 280 mmhg (systolický / diastolický tlak) 40 až 180 srdečních tepů za minutu ± 3 mm Hg ± 5 % (zobrazení pulsu v rozsahu 40 až 180 tepů / min) Polovodičový senzor Obvod nadloktí: 24 až 36 cm Automatické nafouknutí vzduchovým čerpadlem Automatické vypuštění vzduchu ventilem 2 x 50 výsledků měření (krevní tlak + puls) Provozní podmínky: Teplota: 5 až + 45 C Skladování: Teplota: -10 až + 60 C Po uplynutí 1 minuty po posledním stisknutí tlačítka Vlhkost vzduchu: Relativní vlhkost vzduchu % Hmotnost: Rozměry (d x š x v): 450 g g (bez baterií) 137 x 140 x 63 mm Technické údaje mohou být bez předchozího oznámení změněny. 23

24 Můj osobní deník měření krevního tlaku a pulsu Příjmení: Jméno: Datum narození: Datum Čas Syst. Diast. Puls Místo, ulice: 24
