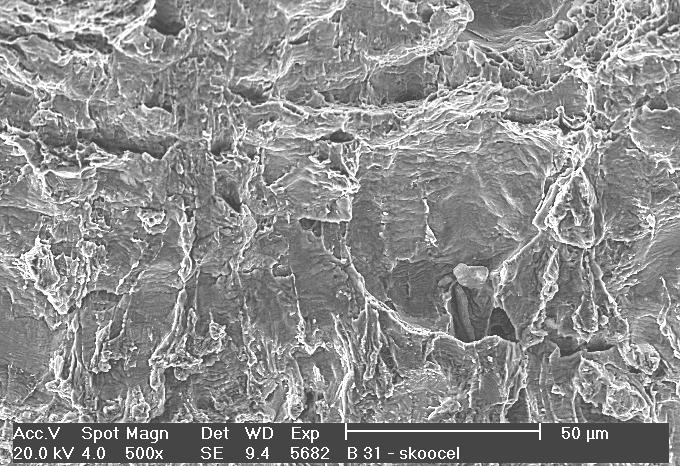

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)
|
|
- Františka Horáková
- před 4 lety
- Počet zobrazení:
Transkript
1 Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická lomová mechanika (Irwin,, zkoušky lomové houževnatosti) iv. Elasto-plastická lomová mechanika (zkoušky, interpretace, podmínky šíření trhliny) 1
2 1)Elasticko Plastická Lomová Mechanika Rozevření trhliny δ J I integrál ) Měření materiálových charakteristik zavedených lomovou mechanikou
3 HNACÍ SÍLA TRHLINY G rychlost uvolňování energie (rychlost změny potenciální energie v závislosti na růstu lomové plochy) G dw da el G Energetická kriteria - Irwin πσ a E ( MPa) ODPOR MATERIÁLU PROTI ŠÍŘENÍ R rychlost vzrůstu povrchové energie s růstem lomových povrchů; kritická hodnota podmínka pro počátek šíření trhliny MPa m MJ m MN m R dw da s R ( γ s + γ p) GC HOUŽEVNATOST G C 3
4 Energetická kriteria - Irwin tvar plochá křivky R - křivka inherentní vlastnost rostoucí materiálu R - křivka G C materiálová vlastnost (lomová houževnatost nestabilita nestabilní stabilní stabilní šíření trhliny trhlina se nešíří, pokud neroste zátěžná síla nestabilní šíření trhlina se šíří samovolně, bez nutnosti dalšího zatěžování 4
5 Napěťová kriteria - Irwin r a θ - polární souřadnice σ ij - složky tenzoru napětí k - konstanta f ij ( θ ), g ( θ ) ij - bezrozměrné veličiny (funkcí úhlu θ ) σ ij k r. f ij ( θ ) + A. r g ( θ ) m 0 m m ( m) ij 5
6 Platnost lineární elastické LM LELM platí v případě, že k lomu dojde při existenci malé plastické zóny (% tloušťky). Podmínky jsou splněny pro F fr (0,6 0,8) F GY (eramika, některé plasty, hliníkové slitiny, vysocepevné oceli, u běžných konstrukčních ocelí pouze pro velké tloušťky příp. dynamické podmínky zatěžování). 6
7 Platnost lineární elastické LM Pro běžné svařitelné oceli lineární elastická lomová mechanika neplatí B r y,5 1 6 π R e R Ic Ic e 50 Plastická zóna má velikost % tloušťky 7
8 80 Elasto - plastická lomová mechanika 189 MPam Síla [kn] Elastické chování Elasto-plastické chování 7 MPam Průhyb [mm] 8

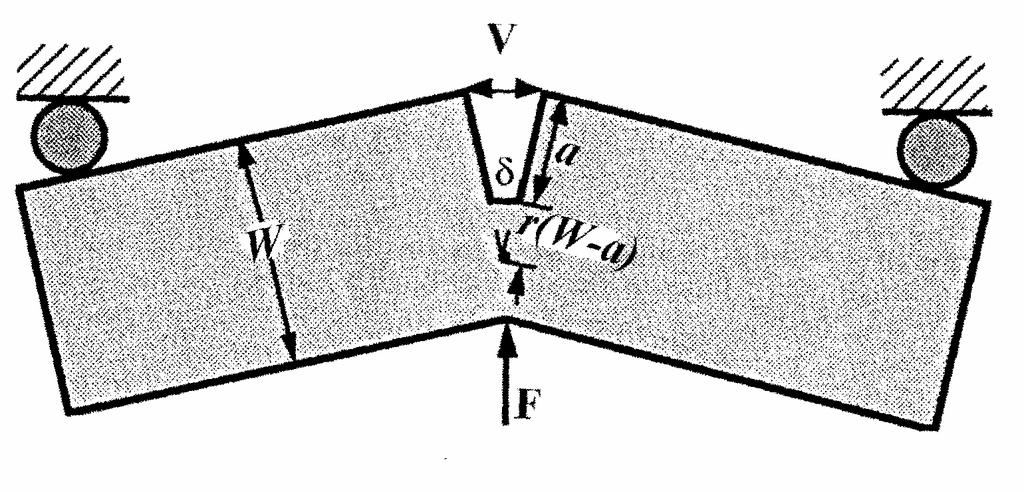

9 Elasto - plastická lomová mechanika Rozevření trhliny δ (CTOD crak tip opening displacement - Welles) Lom vznikne, když δ δ c (materiálová charakteristika) Zkušební těleso má stejnou tloušťku jako konstrukce δ je stejné pro těleso i konstrukci 9
10 Elasto - plastická lomová mechanika ritické rozevření trhliny - δ, CTOD F/ F/ S a W trhlina b F 10
11 11 11 ( ) ( ) a a W r a V W r mr E p p p e I pl el δ δ δ Elasto - plastická lomová mechanika ritické rozevření trhliny ritické rozevření trhliny - δ c, CTOD, CTOD π κ 1 y I y r u Γ + 1 e I y R r π m ~ 1 pro RN m ~ pro RD a a W r V a W r + ) ( ) ( δ a a W r V a W r + ) ( ) ( δ e e I mr G E mr δ
12 Elasto - plastická lomová mechanika J integrál J C J I du da G dw da el Rychlost uvolňování elastické energie 1
13 J integrál Elasto - plastická lomová mechanika J C J q J el + J pl [ kpa.m ] [ kj.m - ] Síla [kn] A pl Elastické chování Elasto-plastické chování JI E I E E 1 µ RD 10 0 A el Průhyb [mm] JC E J I C 1 µ 13
14 Elasto - plastická lomová mechanika Měření materiálových charakteristik zavedených lomovou mechanikou Ic δ c J c ASTM BS 5765 ASTM E E ISO ovové materiály - Jednotná zkušební metoda pro určení lomové houževnatosti 14
15 Elasto - plastická lomová mechanika Jak se určuje lomová houževnatost? lineárně elastická Obecné požadavky jediná typ R-křivka hodnota parametru odezva elasticko- spojitá Typ tělesa plastická křivka Parametru smluvní odhad iniciace IC δ c(b) δ u(b) δ m(b) J c(b) J u(b) J m(b) konstrukce R-křivky δ 0,BL J 0,BL 15
16 Určení lomové houževnatosti LELM Tvary zkušebních těles pro měření lomové houževnatosti 16

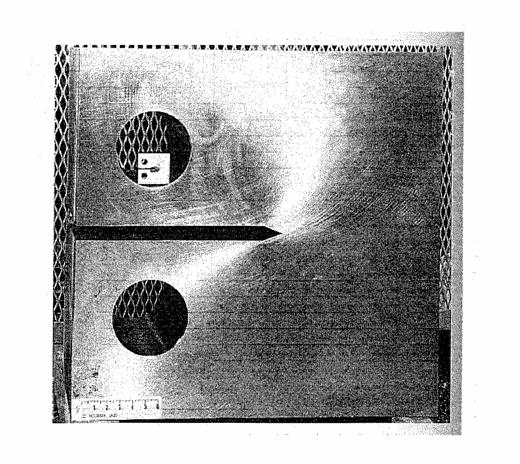

17 Určení lomové houževnatosti 17
18 Určení lomové houževnatosti a a 1 a 3 W B 18
19 Q F Q B W g a W ; Určení lomové houževnatosti LELM Q provizorní hodnota lomové houževnatosti F f max a,b, 0,6 Q 1,1 F Q ( W - a) R R e e ( T1 ) ( T ),5 R Q e podmínky platnosti LELM Q IC kvalifikační procedury Q IC, C, JC, JC(Q), Ji, Jm 19
20 Určení lomové houževnatosti LELM 0
21 Určení lomové houževnatosti LELM Tyto podmínky jsou splněny Ti slitiny Ic (0 80) MPam 1/ R e ( ) MPa Al slitiny Ic (10 60) MPam 1/ R e (50 550)MPa kolejnice Ic (40 60) MPam 1/ 1/ při + 0 C 1
22 Elasto - plastická lomová mechanika Jak se určuje lomová houževnatost? lineárně elastická Obecné požadavky jediná typ R-křivka hodnota parametru odezva elasticko- spojitá Typ tělesa plastická křivka Parametru smluvní odhad iniciace IC δ c(b) δ u(b) δ m(b) J c(b) J u(b) J m(b) konstrukce R-křivky δ 0,BL J 0,BL
23 J integrál J C Určení lomové houževnatosti EPLM J Q J el + J pl Síla [kn] A pl Elastické chování Elasto-plastické chování 1 µ J e E J p a Apl f W B( W a) 10 0 A el Průhyb [mm] 3
24 J q J el + J pl Určení lomové houževnatosti EPLM 1 µ J e E a; B W J p ( a) 50 a Apl f W B( W a) R e J + IC R m Podmínka platnosti JC(limit) JC E J 1 µ IC E * b * Rp0, 50 J 4F B. W g 1 a W ( ) 1 µ E + A ( a) B W pl SENB J 1 IC µ E + + 0,5 1 B W a W ( a) A pl CT 4
25 IC(limit) Teplotní závislost lomové houževnatosti Rp 0, * min[ a, B,( W,5 a)] JC(limit) E * b * Rp 0, 50 5
26 Teplotní závislost lomové houževnatosti dolní prahová oblast tranzitní oblast horní prahová oblast J0, štěpná iniciace tvárná inicicace 6
27 Teplotní závislost lomové houževnatosti 500 fracture toughness [ MPa.m 0.5 ] Jm Jc JQ Ju Jc(med) Jc(mean) Jm Ji Jc(limit) C-Mn steel (E) 0 T 0 t DBL Ic(limit) temperature [ C ] 7
28 Teplotní závislost lomové houževnatosti Milionová křivka Základní (master) křivka T 0 8
29 Teplotní závislost lomové houževnatosti Lomová houževnatost ASTM E 191 Lomová houževnatost T m T m T 0 T m T 0 T m -T 0 Teplota T m -T 0 Teplota T 0 T ln 0,019 1 Jc(med) / 4 ( )[ ln ( )] Jc(med) min + 0 min N δi.exp a + b { c. [ Ti T ]}.exp{ c. [ T T ]} i 1 min i 0 0 N i 1 ( ) Jc(1T ) i r 0, ( ).exp c. [ T T ] N Jc(1T ) i min { i 0 } 5 i 1 ( a + b.exp { c. [ T T ]}) min 1/ 4 + min min i 0 9
30 referenční teplota Jc(med) Jc(0,05) Jc(0,95) [ T To )] [ ( T T o )] [ ( T )] exp 0,019( 5,4 + 37,8 exp 0, ,6 + 10,exp 0, 019 T o 500 fracture toughness [ MPa.m 0.5 ] Jm Jc JQ Ju Jc(med) Jc(mean) Jm Ji Jc(limit) C-Mn steel (E) 0 T 0 t DBL Ic(limit) temperature [ C ] 30
31 300 Teplotní závislost lomové houževnatosti Ic, Jc [MPa.m 1/ ] Dvou - milionová křivka t - t 0 [ C] 31
32 Vliv rychlosti na LH 3
33 Vliv rychlosti na LH Vliv teploty a rychlosti zatěžování na lomovou houževnatost 33
34 Elasto - plastická lomová mechanika Jak se určuje lomová houževnatost? lineárně elastická Obecné požadavky jediná typ R-křivka hodnota parametru odezva elasticko- spojitá Typ tělesa plastická křivka Parametru smluvní odhad iniciace IC δ c(b) δ u(b) δ m(b) J c(b) J u(b) J m(b) konstrukce R-křivky δ 0,BL J 0,BL 34
35 Určení J R (J- a) křivky Podmínky šíření trhliny nestabilita 35
36 Určení J R (J- a) křivky Metoda několika těles Metoda jednoho tělesa - přímá (změna poddajnosti) - nepřímá (měření délky trhliny) 36
37 Určení J R (J- a) křivky Metoda několika těles 37
38 38 38 ( ) + ( 0 ) 0 1 a W a a W B A X E J p i Určení J R (J- a) křivky Metoda několika těles Metoda jednoho tělesa - přímá (změna poddajnosti) - nepřímá (měření délky trhliny)
39 Určení J R (J- a) křivky 39
40 Elasto - plastická lomová mechanika Jak se určuje lomová houževnatost? lineárně elastická Obecné požadavky jediná typ R-křivka hodnota parametru odezva elasticko- spojitá Typ tělesa plastická křivka Parametru smluvní odhad iniciace IC δ c(b) δ u(b) δ m(b) J c(b) J u(b) J m(b) konstrukce R-křivky δ 0,BL J 0,BL 40
Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)
Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická
VíceHouževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii.
Henry Kaiser, Hoover Dam 1 Henry Kaiser, 2 Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti
Více8. Základy lomové mechaniky. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Koncentrace napětí nesingulární koncentrátor napětí singulární koncentrátor napětí 1 σ = σ + a r 2 σ max = σ 1 + 2( / ) r 0 ; σ max Nekonečný pás s eliptickým otvorem [Pook 2000]
VíceÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ. Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně
ÚVOD DO PROBLEMATIKY LOMOVÉ MECHANIKY KVAZIKŘEHKÝCH MATERIÁLŮ Zbyněk Keršner Ústav stavební mechaniky FAST VUT v Brně 1 Motivace: trhliny v betonu mikrostruktura Vyhojování trhlin konstrukce Pražec po
VíceHouževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)
Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická
VíceČeské vysoké učení technické v Praze, Fakulta strojní. Pevnost a životnost Jur II. Pevnost a životnost. Jur II
České vysoké učení technické v Praze, Fakulta strojní 1/13 Pevnost a životnost Jur II Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím
VícePREDIKCE TEPLOTNÍ ZÁVISLOSTI LOMOVÉ HOUŽEVNATOSTI
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
Více5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu.
5. Únava Zatížení při únavě, Wöhlerův přístup a lomová mechanika, únosnost, vliv vrubů, kumulace poškození, přístup podle Eurokódu. K poškození únavou dochází při zatížení výrazně proměnném s časem. spolehlivost
VíceTest A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná.
Test A 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. 2. Co je to µ? - Poissonův poměr µ poměr poměrného příčného zkrácení k poměrnému podélnému prodloužení v oblasti pružných
VíceZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ
ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ Studijní program: B 2301 Strojní inženýrství Studijní zaměření: Materiálové inženýrství a strojírenská metalurgie BAKALÁŘSKÁ PRÁCE Vyhodnocování lomového
VíceHODNOCENÍ LOMOVÉHO CHOVÁNÍ, VLIV TEPLOTY A ZMĚNY ASYMETRIE CYKLU NA KINETIKU RŮSTU TRHLIN V NÍZKOLEGOVANÉ ŽÁRUPEVNÉ OCELI 15NiCuMoNb5
HODNOCENÍ LOMOVÉHO CHOVÁNÍ, VLIV TEPLOTY A ZMĚNY ASYMETRIE CYKLU NA KINETIKU RŮSTU TRHLIN V NÍZKOLEGOVANÉ ŽÁRUPEVNÉ OCELI 15NiCuMoNb5 FRACTURE BEHAVIOUR EVALUATION, EFFECT OF TEMPERATURE AND STRESS RATIO
VíceSVÚM a.s. Zkušební laboratoř vlastností materiálů Tovární 2053, Čelákovice
Pracoviště zkušební laboratoře: 1. Pracoviště Čelákovice 2. Pracoviště Praha Areál VÚ, Podnikatelská 565, 190 11 Praha-Běchovice 1. Pracoviště Čelákovice Pracoviště je způsobilé aktualizovat normy identifikující
VíceURČOVÁNÍ LOMOVĚ-MECHANICKÝCH CHARAKTERISTIK Z PODROZMĚRNÝCH ZKUŠEBNÍCH TĚLES
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
VíceSoučasné koncepce hodnocení křehkolomových charakteristik ocelí 1 Úvod 2 Tranzitní průběh lomové houževnatosti (jednoparametrová lomová mechanika)
Současné koncepce hodnocení křehkolomových charakteristik ocelí I. Dlouhý - H. Hadraba - Z. Chlup - V. Kozák M. Holzmann Skupina Křehký lom, Ústav fyziky materiálů AVČR, v.v.i. Žižkova 22, 61662 Brno 1
Více12. Únavové šíření trhliny. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Proces únavového porušení Iniciace únavové trhliny v krystalu Cu (60 000 cyklů při 20 C) (převzato z [Suresh 2006]) Proces únavového porušení Jednotlivé stádia únavového poškození:
VíceČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE DISERTAČNÍ PRÁCE KŘEHKOLOMOVÉ VLASTNOSTI STAVEBNÍCH OCELÍ
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE DISERTAČNÍ PRÁCE KŘEHKOLOMOVÉ VLASTNOSTI STAVEBNÍCH OCELÍ Praha, září 2009 Ing. Aleš Jůza ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební Doktorský studijní program:
VíceTESTOVÁNÍ LOMOVÉ HOUŽEVNATOSTI ZA VYSOKÝCH TEPLOT S VYUŽITÍM MINIATURNÍCH CT TĚLES
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
VíceNEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha
NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava
VíceBRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES, MECHATRONIKY A BIOMECHANIKY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES, MECHATRONIKY A BIOMECHANIKY FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF SOLID MECHANICS,
VíceHistorie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů
Historie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů Motto: No man is civilised or mentally adult until he realises that the past, the present, and the future are indivisible.
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, 301 00 Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna Analytická chemie 2. Zkušebna Metalografie 3. Mechanická zkušebna včetně detašovaného pracoviště Orlík 266, 316 06 Plzeň 4. Dynamická zkušebna Orlík 266, 316
VíceZkoušky založené na principu šíření defektů. Zkoušky lomové houževnatosti
Zkoušky založené na principu šíření defektů Zkoušky lomové houževnatosti Houževnatost materiálu udává jeho odolnost proti křehkému lomu. Ten je nebezpečným druhem porušení, neboť při malé spotřebě energie
VíceNauka o materiálu. Přednáška č.5 Základy lomové mechaniky
Nauka o materiálu Přednáška č.5 Základy lomové mechaniky Způsoby stanovení napjatosti a deformace Využívají se tři přístupy: 1. Analytický - jen jednoduché geometrie těles - vždy za jistých zjednodušujících
Více3.2 Základy pevnosti materiálu. Ing. Pavel Bělov
3.2 Základy pevnosti materiálu Ing. Pavel Bělov 23.5.2018 Normálové napětí představuje vazbu, která brání částicím tělesa k sobě přiblížit nebo se od sebe oddálit je kolmé na rovinu řezu v případě že je
VíceHODNOCENÍ LOMOVÉHO CHOVÁNÍ SVAROVÉHO SPOJE Z OCELI 15NiCuMoNb5. FRACTURE BEHAVIOUR ASSESSMENT OF WELD JOINT FROM STEEL OF 15NiCuMoNb5 TYPE
HODNOCENÍ LOMOVÉHO CHOVÁNÍ SVAROVÉHO SPOJE Z OCELI 15NiCuMoNb5 FRACTURE BEHAVIOUR ASSESSMENT OF WELD JOINT FROM STEEL OF 15NiCuMoNb5 TYPE ABSTRACT Ladislav Kander, Jaromír Sobotka, Karel Matocha, * VÍTKOVICE
VíceZkouška rázem v ohybu. Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer. Jméno: St. skupina: Datum cvičení:
BUM - 6 Zkouška rázem v ohybu Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer Jméno: St. skupina: Datum cvičení: Úvodní přednáška: 1) Vysvětlete pojem houževnatost. 2) Popište princip zkoušky
VíceStanovení lomové energie betonu
Stanovení lomové energie betonu RNDr. Vítězslav Vydra, CSc. Habilitační přednáška 5. 10. 2006 1 / 17 Cíle přednášky Cíle Efekt rozměru Stanovení lomové energie ❶ Efekt rozměru při destrukci betonových
VíceKřehké materiály. Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008
Křehké materiály Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008 Základní charakteristiky Křehký lom bez znatelné trvalé deformace Mez pevnosti má velký rozptyl
VíceZkoušky založené na principu šíření defektů. Zkoušky lomové houževnatosti
Zkoušky založené na principu šíření defektů Zkoušky lomové houževnatosti Houževnatost materiálu udává jeho odolnost proti křehkému lomu. Ten je nebezpečným druhem porušení, neboť při malé spotřebě energie
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Plzeň
Pracoviště zkušební laboratoře: 1. Materiálová zkušebna včetně detašovaného pracoviště Orlík 266/15, Bolevec, 316 00 Plzeň 2. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční adresa:
VíceNAUKA O MATERIÁLU I. Zkoušky mechanické. Přednáška č. 04: Zkoušení materiálových vlastností I
NAUKA O MATERIÁLU I Přednáška č. 04: Zkoušení materiálových vlastností I Zkoušky mechanické Autor přednášky: Ing. Daniela ODEHNALOVÁ Pracoviště: TUL FS, Katedra materiálu ZKOUŠENÍ mechanických vlastností
Víceb) Křehká pevnost 2. Podmínka max τ v Heigově diagramu a) Křehké pevnosti
1. Podmínka max τ a MOS v Mohrově rovině a) Plasticity ϭ K = ϭ 1 + ϭ 3 b) Křehké pevnosti (ϭ 1 κ R * ϭ 3 ) = ϭ Rt Ϭ red = max (ϭ 1, ϭ 1 - κ R * ϭ 3 ) MOS : max (ϭ 1, ϭ 1 - κ R * ϭ 3 ) = ϭ Rt a) Plasticita
VícePrincip koncepce Master křivky, její určování a aplikace
ZAJÍMAVOSTI Z OBORU KONSTRUKCE 1/009 Princip koncepce Master křivky, její určování a aplikace Účelem tohoto příspěvku není dát návod na stanovení volby materiálu pro konkrétní konstrukci. Cílem je ukázat
VíceÚnava materiálu. únavového zatěžování. 1) Úvod. 2) Základní charakteristiky. 3) Křivka únavového života. 4) Etapy únavového života
Únava materiálu 1) Úvod 2) Základní charakteristiky únavového zatěžování 3) Křivka únavového života 4) Etapy únavového života 5) Klíčové vlivy na únavový život 1 Degradace vlastností materiálu za provozu
VíceWöhlerova křivka (uhlíkové oceli výrazná mez únavy)
Únava 1. Úvod Mezním stavem únava je definován stav, kdy v důsledku působení časově proměnných zatížení dojde k poruše funkční způsobilosti konstrukce či jejího elementu. Charakteristické pro tento proces
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Jižní Předměstí, Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna metalografie Tylova 1581/46, 301 00 Plzeň 2. Mechanická zkušebna Tylova 1581/46, 301 00 Plzeň 3. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
VíceZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické
ZKOUŠKY MECHANICKÝCH VLASTNOSTÍ MATERIÁLŮ Mechanické zkoušky statické a dynamické Úvod Vlastnosti materiálu, lze rozdělit na: fyzikální a fyzikálně-chemické; mechanické; technologické. I. Mechanické vlastnosti
VíceAnalýza zkušebních rychlostí podle EN ISO
Intelligent testing Analýza zkušebních rychlostí podle EN ISO 6892-1 Tále, duben MMXVII Stanislav Korčák Novinky v oblasti skúšobnictva, Tále 2017 Obsah Zkoušení tahem - základní zkušební metoda Pár veselých
Vícemateriálové inženýrství
materiálové inženýrství Hodnocení odolnosti velkých výkovků pro energetiku proti porušení křehkým lomem 20 let odboru Lomová mechanika Evaluation of Resistance of Large Forgings for Power Engineering to
VíceMechanické vlastnosti technických materiálů a jejich měření. Metody charakterizace nanomateriálů 1
Mechanické vlastnosti technických materiálů a jejich měření Metody charakterizace nanomateriálů 1 Základní rozdělení vlastností ZMV Přednáška č. 1 Nejobvyklejší dělení vlastností materiálů v technické
VíceSZZ pro NS Inženýrská mechanika a biomechanika
SZZ pro NS Inženýrská mechanika a biomechanika Tematický okruh: řešení deformace a napjatosti v mechanice těles 1. Řešení problémů modelováním a) Podstata modelování, modelový objekt, matematická teorie
VíceKONSTRUKČNÍ MATERIÁLY A JEJICH VLASTNOSTI Z HLEDISKA LOMOVÉ MECHANIKY STRUCTURAL MATERIALS AND THEIR PROPERTIES FROM FRACTURE MECHANICS POINT OF VIEW
KONSTRUKČNÍ MATERIÁLY A JEJICH VLASTNOSTI Z HLEDISKA LOMOVÉ MECHANIKY STRUCTURAL MATERIALS AND THEIR PROPERTIES FROM FRACTURE MECHANICS POINT OF VIEW Kunz, J. Katedra materiálů, Fakulta jaderná a fyzikálně
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES, MECHATRONIKY A BIOMECHANIKY FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF SOLID MECHANICS,
VíceOTÁZKY KE STÁTNÍ ZÁVĚREČNÉ ZKOUŠCE (NAVAZUJÍCÍ STUDIUM) OBOR 3901T APLIKOVANÁ MECHANIKA. Teorie pružnosti
OTÁZKY KE STÁTNÍ ZÁVĚREČNÉ ZKOUŠCE (NAVAZUJÍCÍ STUDIUM) OBOR 3901T003-00 APLIKOVANÁ MECHANIKA Teorie pružnosti 1. Geometrie polohových změn a deformace tělesa. Tenzor přetvoření Green-Lagrangeův, Cauchyho.
VíceIng. Ladislav Jurášek VLIV TEPLOTY A RYCHLOSTI ZATĚŽOVÁNÍ NA LOMOVÉ CHOVÁNÍ OCELÍ V TRANZITNÍ OBLASTI
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálových věd a inženýrství Ing. Ladislav Jurášek VLIV TEPLOTY A RYCHLOSTI ZATĚŽOVÁNÍ NA LOMOVÉ CHOVÁNÍ OCELÍ V TRANZITNÍ OBLASTI INFLUENCE
VíceZde je uveden abecední seznam důležitých pojmů interaktivního učebního textu
index 1 Rejstřík Zde je uveden abecední seznam důležitých pojmů interaktivního učebního textu Pružnost a pevnost. U každého termínu je uvedeno označení kapitoly a čísla obrazovek, na nichž lze pojem nalézt.
VíceSPECIÁLNÍ ZKUŠEBNÍ METODY učební text
Vysoká škola báňská Technická univerzita Ostrava SPECIÁLNÍ ZKUŠEBNÍ METODY učební text prof. Ing. Karel Matocha, CSc. Ing. Petr Jonšta, Ph.D. Ostrava 2013 Recenze: Ing. Ladislav Kander, Ph.D. Název: Autor:
VíceVyužití bainitické oceli v srdcovkách výhybek
Josef Zbořil Využití bainitické oceli v srdcovkách výhybek Klíčová slova: srdcovka, materiál Lo8CrNiMo, zkrácený monoblok, mezní stavy materiálu. Úvod V železniční dopravě je jednou z nejdůležitějších
Více10. Elasto-plastická lomová mechanika
(J-integrál) Únava a lomová mechanika J-integrál je zobecněním hnací síly trhliny a umožňuje použití i v případech plastické deformace většího rozsahu: d J = A U da ( ) A práce vnějších sil působících
Více2. Mezní stavy. MS porušení
p02 1 2. Mezní stavy V kapitole 6. Zatížení tělesa jsou mezi různými zatěžovacími stavy zavedeny stavy přechodové a mezní jako stavy, v nichž je částečně nebo úplně a dočasně nebo trvale znemožněna funkce
VíceKritéria porušení laminy
Kap. 4 Kritéria porušení laminy Inormační a vzdělávací centrum kompozitních technologií & Ústav mechaniky, biomechaniky a mechatroniky S ČVU v Praze.. 007-6.. 007 Úvod omové procesy vyvolané v jednosměrovém
VíceReologické modely technických materiálů při prostém tahu a tlaku
. lekce Reologické modely technických materiálů při prostém tahu a tlaku Obsah. Základní pojmy Vnitřní síly napětí. Základní reologické modely technických materiálů 3.3 Elementární reologické modely creepu
VíceŠÍŘENÍ ÚNAVOVÝCH TRHLIN Z HLEDISKA LINEÁRNÍ LOMOVÉ MECHANIKY Doc.Ing. Jiří Kunz, CSc. Katedra materiálů FJFI ČVUT v Praze
ŠÍŘENÍ ÚNAVOVÝCH TRHLIN Z HLEDISA LINEÁRNÍ LOMOVÉ MECHANIY Doc.Ing. Jiří unz, CSc. atedra materiálů FJFI ČVUT v Praze. Úvod Únava materiálů je velmi závažným degradačním procesem, neboť je primární příčinou
VíceÚvod do únavového poškozování
4. Historie 1923 Palmgren Kumulativní poškození 1949 Irwin 1957 Irwin K-koncepce Historie r. 1843 Rankine hovoří o krystalizaci materiálu během opakovaného zatěžování, díky níž se materiál stává křehkým.
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav materiálového inženýrství Ing. Zdeněk Chlup MIKROMECHANISTICKÉ ASPEKTY INICIACE KŘEHKÉHO LOMU MICROMECHANICAL ASPECTS OF BRITTLE FRACTURE
Více3. Mezní stav křehké pevnosti. Únava a lomová mechanika Pavel Hutař, Luboš Náhlík
Únava a lomová mechanika Mezní stav křehké pevnosti Při monotónním zatěžování tělesa může dojít k nepředvídanému porušení křehkým lomem. Poškození houževnaté oceli při různých způsobech namáhání Poškození
VícePříloha č. 3. Specifikace požadavků na Univerzální trhací stroj s teplotní komorou a pecí. Univerzální trhací stroj s teplotní komorou a pecí
Příloha č. 3 Specifikace požadavků na Dodávka mechanického zkušebního trhacího stroje představuje plně funkční zařízení v nejpreciznějším možném provedení a s nejlepšími dosažitelnými parametry pro provádění
VíceIOK L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3. Materiál. Institut ocelových konstrukcí, s.r.o
IOK ÚNAVOVÉ ZKOUŠKY PATINUJÍCÍ OCELI L. Rozlívka 1, M. Vlk 2, L. Kunz 3, P. Zavadilová 3 1 Institut ocelových konstrukcí, s.r.o 2 VUT Brno, Fakulta strojního inženýrství 3 Ústav fyziky materiálů AVČR Seminář
VíceVysoká škola báňská - Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství Katedra materiálového inženýrství DIPLOMOVÁ PRÁCE
Vysoká škola báňská - Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství Katedra materiálového inženýrství DIPLOMOVÁ PRÁCE Vliv chemického složení na výsledné hodnoty lomové houževnatosti
VíceSPECIÁLNÍ ZKUŠEBNÍ METODY studijní opora
Vysoká škola báňská Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství SPECIÁLNÍ ZKUŠEBNÍ METODY studijní opora Karel Matocha Petr Jonšta Ostrava 2013 Recenze: Ing. Ladislav Kander,
VícePříloha č. 1. Pevnostní výpočty
Příloha č. 1 Pevnostní výpočty Pevnostní výpočty navrhovaného CKT byly provedeny podle normy ČSN 69 0010 Tlakové nádoby stabilní. Technická pravidla. Vzorce a texty v této příloze jsou převzaty z této
VíceKeramika. 1) Keramika jako nejstarší konstrukční materiál
Keramika 1) Keramika jako nejstarší konstrukční materiál 2) Modul pružnosti a pevnost 3) Podstata křehkosti 4) Statistická povaha pevnosti 5) Zkoušení keramik 6) Zhouževnaťování 1 Nejstarší konstrukční
VíceMECHANICKÉ VLASTNOSTI A LOMOVÉ CHOVÁNÍ SVAROVÝCH SPOJŮ A ZÁKLADNÍCH MATERIÁLŮ PŘÍVODNÍHO POTRUBÍ VODNÍ TURBÍNY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
VíceDoc. Ing. Jiří Kunz, CSc., Prof. Ing. Ivan Nedbal, CSc., Ing. Jan Siegl, CSc. Katedra materiálů FJFI ČVUT v Praze, Trojanova 13, Praha 2
KUNZ, J. - NEDBAL, I. - SIEGL, J.: Vliv vodního prostředí a zvýšené teploty na únavové porušování austenitické oceli. In: Degradácia vlastností konštrukčných materiálov (VIII. celoštátna konferencia so
VíceExperimentální zjišťování charakteristik kompozitových materiálů a dílů
Experimentální zjišťování charakteristik kompozitových materiálů a dílů Dr. Ing. Roman Růžek Výzkumný a zkušební letecký ústav, a.s. Praha 9 Letňany ruzek@vzlu.cz Základní rozdělení zkoušek pro ověření
VíceMOŽNOSTI URČOVÁNÍ VYBRANÝCH LOMOVÝCH PARAMETRŮ V RÁMCI LELM
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES, MECHATRONIKY A BIOMECHANIKY FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF SOLID MECHANICS,
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav mechaniky těles, mechatroniky a biomechaniky. Ing. Pavel Bareš
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav mechaniky těles, mechatroniky a biomechaniky Ing. Pavel Bareš ANALÝZA ŠÍŘENÍ TRHLINY PŘES ROZHRANÍ DVOU RŮZNÝCH MATERIÁLŮ ANALYSIS OF CRACK
VíceNelineární problémy a MKP
Nelineární problémy a MKP Základní druhy nelinearit v mechanice tuhých těles: 1. materiálová (plasticita, viskoelasticita, viskoplasticita,...) 2. geometrická (velké posuvy a natočení, stabilita konstrukcí)
VíceFYZIKÁLNÍ A MATERIÁLOVÉ INŽENÝRSTVÍ
DETERMINATION OF FRACTURE MECHANICS CHARACTERISTICS FROM SUB-SIZED SPECIMENS ZKRÁCENÁ VERZE Ph.D. THESIS OBOR: FYZIKÁLNÍ A MATERIÁLOVÉ INŽENÝRSTVÍ AUTOR PRÁCE ŠKOLITEL Ing. LUDĚK STRATIL prof. Ing. IVO
VíceZkoušky rázem. Vliv deformační rychlosti
Zkoušky rázem V provozu působí často na strojní součásti síla, která se cyklicky mění, popř. Její působení je dynamického charakteru. Rázové působení síly je velmi nebezpečné, neboť to může iniciovat náhlou
VícePojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE
Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky
VíceLOMOVÁ HOUŽEVNATOST KOMPOZITU S POLYMERNÍ MATRICÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
VíceMatematika II, úroveň A ukázkový test č. 1 (2018) 1. a) Napište postačující podmínku pro diferencovatelnost funkce n-proměnných v otevřené
2. 3. 2018 Matematika II, úroveň A ukázkový test č. 1 (2018) 1. a) Napište postačující podmínku pro diferencovatelnost funkce n-proměnných v otevřené mn. M E n. Zapište a načrtněte množinu D, ve které
VíceVYUŽITÍ NESTANDARDNÍCH ZKUŠEBNÍCH TĚLES PRO STANOVENÍ TRANZITNÍCH TEPLOT KONSTRUKČNÍCH OCELÍ
VYUŽITÍ NESTANDARDNÍCH ZKUŠEBNÍCH TĚLES PRO STANOVENÍ TRANZITNÍCH TEPLOT KONSTRUKČNÍCH OCELÍ EVALUATION OF TRANSITION TEMPERATURES OF STRUCTURAL STEELS USING NONSTADARD SPECIMENS Ladislav Kander VÍTKOVICE
VíceKONSTITUČNÍ VZTAHY. 1. Tahová zkouška
1. Tahová zkouška Tahová zkouška se provádí dle ČSN EN ISO 6892-1 (aktualizována v roce 2010) Je nejčastější mechanickou zkouškou kovových materiálů. Zkoušky se realizují na trhacích strojích, kde se zkušební
VícePevnost a životnost Jur III
1/48 Pevnost a životnost Jur III Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná lomová
VícePružnost, pevnost, tvrdost, houževnatost. Jaký je v tom rozdíl?
Pružnost, pevnost, tvrdost, houževnatost. Jaký je v tom rozdíl? Zkušební stroj pro zkoušky mechanických vlastností materiálů na Ústavu fyziky materiálů AV ČR, v. v. i. Pružnost (elasticita) Z fyzikálního
VíceVysoká škola Báňská Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství Katedra materiálového inženýrství
Vysoká škola Báňská Technická univerzita Ostrava Fakulta metalurgie a materiálového inženýrství Katedra materiálového inženýrství Bakalářská práce HODNOCENÍ LOMOVÉHO CHOVÁNÍ OCELÍ PRO ENERGETIKU 2014 Zounová
VíceOceli do nízkých a kryogenních teplot. Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel.
Oceli do nízkých a kryogenních teplot Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel. Železniční neštěstí u Eschede 3.června 1998 Statistika pasažérů: 287 (v ICE-1 max. 651)
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav mechaniky těles. Ing. Stanislav Seitl
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta strojního inženýrství Ústav mechaniky těles Ing. Stanislav Seitl DVOUPARAMETROVÁ LOMOVÁ MECHANIKA Popis krátkých únavových trhlin TWO-PARAMETER FRACTURE MECHANICS
VíceMATEMATIKA III. π π π. Program - Dvojný integrál. 1. Vypočtěte dvojrozměrné integrály v obdélníku D: ( ), (, ): 0,1, 0,3, (2 4 ), (, ) : 1,3, 1,1,
MATEMATIKA III Program - vojný integrál. Vpočtěte dvojrozměrné integrál v obdélníku : + dd = { < > < > } ( 3), (, ) : 0,, 0,, dd = { < > < > } ( 4 ), (, ) :,3,,, + dd = { < > < > } ( ), (, ):,0,,, + dd=
VíceMatematika II, úroveň A ukázkový test č. 1 (2016) 1. a) Napište postačující podmínku pro diferencovatelnost funkce n-proměnných v otevřené
22. 2. 2016 Matematika II, úroveň A ukázkový test č. 1 (2016) 1. a) Napište postačující podmínku pro diferencovatelnost funkce n-proměnných v otevřené mn. M E n. Zapište a načrtněte množinu D, ve které
VícePružnost a pevnost I
Stránka 1 teoretické otázk 2007 Ing. Tomáš PROFANT, Ph.D. verze 1.1 OBSAH: 1. Tenzor napětí 2. Věta o sdruženosti smkových napětí 3. Saint Venantův princip 4. Tenzor deformace (přetvoření) 5. Geometrická
VíceSTANOVENÍ PODMÍNEK PORUŠENÍ BI-MATERIÁLOVÝCH VRUBŮ PŘI KOMBINOVANÉM MÓDU ZATÍŽENÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES MECHATRONIKY A BIOMECHANIKY FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF SOLID MECHANICS,
VíceUniverzita Tomáše Bati ve Zlíně
Univerzita Tomáše Bati ve Zlíně Fakulta technologická Houževnatost polymerních materiálů Toughness of polymeric materials Obor: Chemie a technologie materiálů Vedoucí práce: Ing. Petr Elisek, Ph.D. Rok:
VíceOkruhy otázek ke zkoušce
Kompozity A farao pokračoval: "Hle, lidu země je teď mnoho, a vy chcete, aby nechali svých robot? Onoho dne přikázal farao poháněčům lidu a dozorcům: Propříště nebudete vydávat lidu slámu k výrobě cihel
VíceAtom vodíku. Nejjednodušší soustava: p + e Řešitelná exaktně. Kulová symetrie. Potenciální energie mezi p + e. e =
Atom vodíku Nejjednodušší soustava: p + e Řešitelná exaktně Kulová symetrie Potenciální energie mezi p + e V 2 e = 4πε r 0 1 Polární souřadnice využití kulové symetrie atomu Ψ(x,y,z) Ψ(r,θ, φ) x =? y=?
VícePevnost a životnost Jur III
1/48 Pevnost a životnost Jur III Milan Růžička, Josef Jurenka, Zbyněk Hrubý Poděkování: Děkuji prof. Ing. Jiřímu Kunzovi, CSc za laskavé svolení s využitím některých obrázků z jeho knihy Aplikovaná lomová
VícePOKROČILÉ VYHODNOCENÍ VYBRANÝCH LOMOVÝCH TESTŮ TĚLES Z BETONŮ S ROZPTÝLENOU VÝZTUŽÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV STAVEBNÍ MECHANIKY FACULTY OF CIVIL ENGINEERING INSTITUTE OF STRUCTURAL MECHANICS POKROČILÉ VYHODNOCENÍ VYBRANÝCH LOMOVÝCH
VíceTENKOSTĚNNÉ A SPŘAŽENÉ KONSTRUKCE
1 TENKOSTĚNNÉ A SPŘAŽENÉ KONSTRUKCE Michal Jandera, K134 Obsah přednášek 2 1. Stabilita stěn, nosníky třídy 4. 2. Tenkostěnné za studena tvarované profily: Výroba, chování průřezů, chování prutů. 3. Tenkostěnné
Víceů é Č ů Ú Řď ů ů ý ý ý ů ů ý ň ď Ť Ť Ť é é ý ů ý É ň é ů ý é ý ů ů ý ý ů ů é ů ý ý ý é é Ť ý é ý ď ý é ý Ó Ů ý Ů Ů Ů ú ů ďů é ý ý é ď ý ý ý ů ů é ů ů é ů é ý é Ů é é é ý Ť ů Ť é é é é ů é ý ý é Ť é é Ú
VíceStudentská 1402/2 461 17 Liberec 1 tel.: +420 485 353 006 cxi.tul.cz
Pokročilé simulace pro komplexní výzkum a optimalizace Ing. Michal Petrů, Ph.D. Studentská 1402/2 461 17 Liberec 1 tel.: +420 485 353 006 cxi.tul.cz Stránka: 2 Modelové simulace pro komplexní výzkum Mechanických
Více18MTY 1. Ing. Jaroslav Valach, Ph.D.
18MTY 1. Ing. Jaroslav Valach, Ph.D. valach@fd.cvut.cz Informace o předmětu http://mech.fd.cvut.cz/education/bachelor/18mty Popis předmětu Témata přednášek Pokyny k provádění cvičení Informace ke zkoušce
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV MECHANIKY TĚLES, MECHATRONIKY A BIOMECHANIKY Komentovaný metodický list č. 1/4 Vytvořil: Ing. Oldřich Ševeček & Ing. Tomáš Profant, Ph.D.
VíceVYHODNOCENÍ A SIMULACE LOMOVÝCH TESTŮ BETONOVÝCH TĚLES VE VYBRANÝCH KONFIGURACÍCH
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV STAVEBNÍ MECHANIKY FACULTY OF CIVIL ENGINEERING INSTITUTE OF STRUCTURAL MECHANICS VYHODNOCENÍ A SIMULACE LOMOVÝCH TESTŮ
VíceKarel Mikeš 4. ročník, obor K. Vedoucí práce: Prof. Ing. Milan Jirásek, DrSc. Oponent: Doc. Ing. Jan Zeman, Ph.D.
Karel Mikeš 4. ročník, obor K Vedoucí práce: Prof. Ing. Milan Jirásek, DrSc. Oponent: Doc. Ing. Jan Zeman, Ph.D. Obsah 1 Úvod... 4 2 Koncept faktoru intenzity napětí... 4 2.1 Zjišťování faktoru intenzity
VíceMatematika II, úroveň A ukázkový test č. 1 (2017) 1. a) Napište postačující podmínku pro diferencovatelnost funkce n-proměnných v otevřené
28. 2. 2017 Matematika II, úroveň A ukázkový test č. 1 (2017) 1. a) Napište postačující podmínku pro diferencovatelnost funkce n-proměnných v otevřené mn. M E n. Zapište a načrtněte množinu D, ve které
VíceZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC
Sborník str. 392-400 ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Antonín Kříž Výzkumné centrum kolejových vozidel, ZČU v Plzni,Univerzitní 22, 306 14, Česká republika, kriz@kmm.zcu.cz Požadavky kladené dnešními
VíceČást 5.8 Částečně obetonovaný spřažený ocelobetonový sloup
Část 5.8 Částečně obetonovaný spřažený ocelobetonový sloup P. Schaumann, T. Trautmann University o Hannover J. Žižka České vysoké učení technické v Praze 1 ZADÁNÍ V příkladu je navržen částečně obetonovaný
Více
