1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES OBJEKT OBECNÍHO ÚŘADU MUNICIPAL AUTHORITY BUILDING DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. KATEŘINA VAŠÍČKOVÁ Ing. MILOŠ LAVICKÝ, Ph.D. BRNO 2015

2

3

4 Abstrakt Tato diplomová práce zpracovává projektovou dokumentaci objektu obecního úřadu ve městě Ivanovice na Hané nedaleko Vyškova. Budova je navržena jako dvoupodlažní nepodsklepená na rovinném terénu a volně stojící, neobklopují ji žádné okolní objekty. Půdorys je nepravidelný, výška objektu v jednotlivých částech rozdílná. Objekt má tři provozní části, obecní úřad, technické služby a knihovnu. Konstrukční systém se skládá z plnostěnných dřevěných panelů Novatop. Projektová dokumentace byla zpracována pro provedení stavby v počítačovém programu Archicad. Klíčová slova Diplomová práce, objekt obecního úřadu, obecní úřad, dřevěný plnostěnný systém Abstract This diploma thesis process design documentation of municipal authority building in Ivanovice na Háné, near Vyškov. The building is designed as twofloor free standing house, without basement on flat terrain, not surrounded by any objects. Floor plan is irregular, the height of building is different in some parts. The building has three provisionally parts, the municipal authority building, technical services and library. The construction system consists of fullwall wood panels Novatop. Project documentation was processed for realization building in computer program Archicad. Keywords Diploma thesis, object of municipal authority building, the municipal authority building, full-wall wood system

5 Bibliografická citace VŠKP Bc. Kateřina Vašíčková Objekt obecního úřadu. Brno, s., 45 příl. Diplomová práce. Vysoké učení technické v Brně, Fakulta stavební, Ústav pozemního stavitelství. Vedoucí práce Ing. Miloš Lavický, Ph.D.

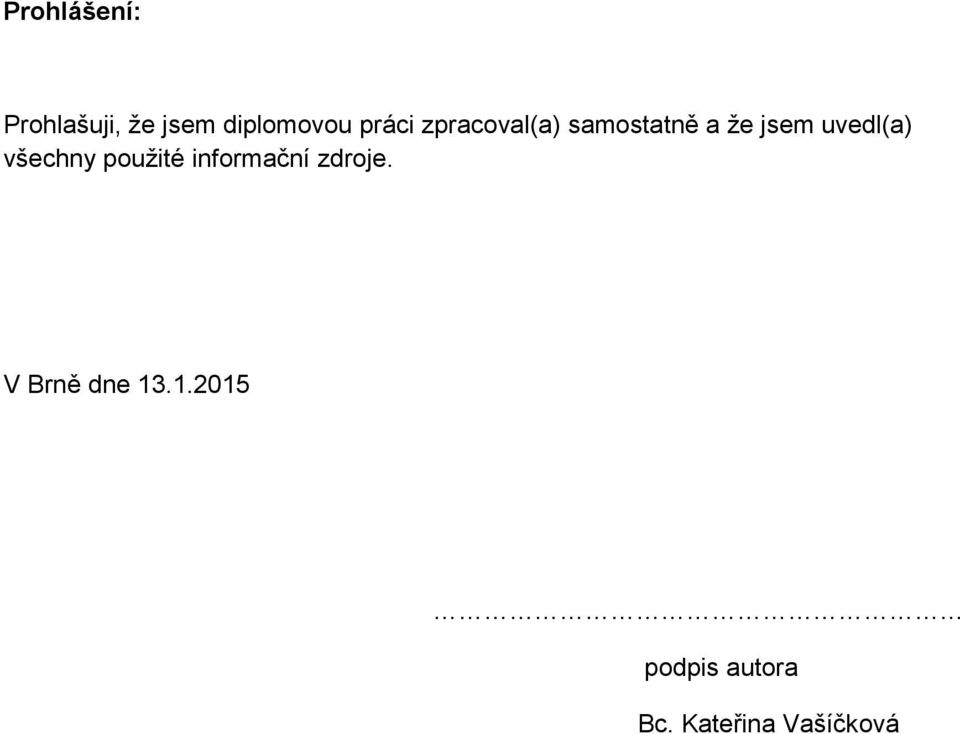

6 Prohlášení: Prohlašuji, že jsem diplomovou práci zpracoval(a) samostatně a že jsem uvedl(a) všechny použité informační zdroje. V Brně dne podpis autora Bc. Kateřina Vašíčková

7 PROHLÁŠENÍ O SHODĚ LISTINNÉ A ELEKTRONICKÉ FORMY VŠKP Prohlášení: Prohlašuji, že elektronická forma odevzdané diplomové práce je shodná s odevzdanou listinnou formou. V Brně dne podpis autora Bc. Kateřina Vašíčková

8 Poděkování Tímto bych chtěla poděkovat svému vedoucímu diplomové práce panu Ing. Miloši Lavickému, Ph.D. za cenné rady, postřehy, trpělivost, a za předání svých zkušeností, které jsem během zpracování tohoto projektu získala. Dále děkuji všem profesorům, kteří mě naučili věcí podstatné pro zpracování závěrečné práce. V neposlední řadě bych chtěla poděkovat všem svým spolužákům za rady a pomoc při studiu na VUT FAST v Brně.

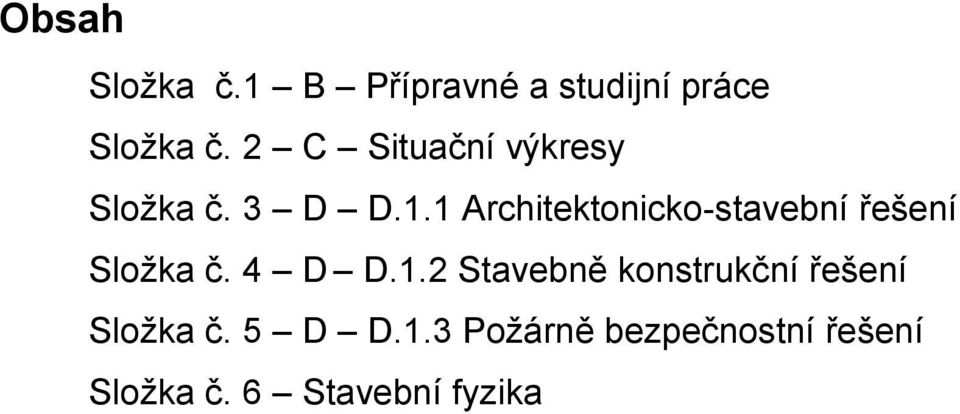

9 Obsah Složka č.1 B Přípravné a studijní práce Složka č. 2 C Situační výkresy Složka č. 3 D D.1.1 Architektonicko-stavební řešení Složka č. 4 D D.1.2 Stavebně konstrukční řešení Složka č. 5 D D.1.3 Požárně bezpečnostní řešení Složka č. 6 Stavební fyzika

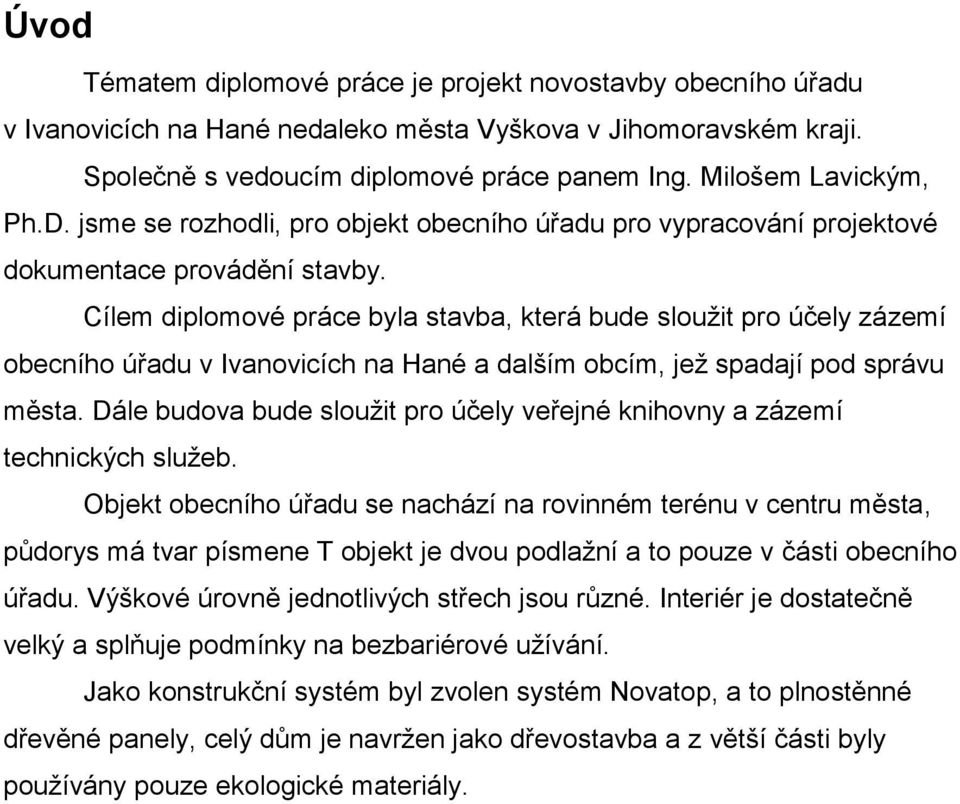

10 Úvod Tématem diplomové práce je projekt novostavby obecního úřadu v Ivanovicích na Hané nedaleko města Vyškova v Jihomoravském kraji. Společně s vedoucím diplomové práce panem Ing. Milošem Lavickým, Ph.D. jsme se rozhodli, pro objekt obecního úřadu pro vypracování projektové dokumentace provádění stavby. Cílem diplomové práce byla stavba, která bude sloužit pro účely zázemí obecního úřadu v Ivanovicích na Hané a dalším obcím, jež spadají pod správu města. Dále budova bude sloužit pro účely veřejné knihovny a zázemí technických služeb. Objekt obecního úřadu se nachází na rovinném terénu v centru města, půdorys má tvar písmene T objekt je dvou podlažní a to pouze v části obecního úřadu. Výškové úrovně jednotlivých střech jsou různé. Interiér je dostatečně velký a splňuje podmínky na bezbariérové užívání. Jako konstrukční systém byl zvolen systém Novatop, a to plnostěnné dřevěné panely, celý dům je navržen jako dřevostavba a z větší části byly používány pouze ekologické materiály.

11 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES A PRŮVODNÍ ZPRÁVA OBJEKT OBECNÍHO ÚŘADU MUNICIPAL AUTHORITY BUILDING DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. KATEŘINA VAŠÍČKOVÁ Ing. MILOŠ LAVICKÝ, Ph.D. BRNO 2015

12 A. 1 Identifikační údaje A. 1.1 Údaje o stavbě a) Název stavby Objekt obecního úřadu b) Místo stavby Adresa: Město Ivanovice na Hané, Ivanovice na Hané 36, Parcela č.: 707/2,3,4,5,11 Katastrální území: Vyškov Kraj: Jihomoravský A. 1.2 Údaje o stavebníkovi a) jméno, příjmení,.. Město Ivanovice na Hané, palackého nám. 797/11, A. 1.3 Údaje o zpracovateli projektové dokumentace a) jméno, přímení, obchodní firma, IČ, bylo-li přiděleno, místo podnikání ( fyzická osoba podnikající) Bc. Kateřina Vašíčková závěrečná vysokoškolská práce b) jméno a přímení hlavního projektanta včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jeho autorizace Bc. Kateřina Vašíčková závěrečná vysokoškolská práce c) jména a přímení projektantů jednotlivých částí společné dokumentace včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jeho autorizace Stavební část Bc. Kateřina Vašíčková závěrečná vysokoškolská práce Požární bezpečnost závěrečná vysokoškolská práce

13 A. 2 Seznam vstupních podkladů Použité podklady: - Studie diplomového projektu - Situační výkresy Použité zákony a předpisy: - Zákon č.183/2006 Sb. o územním plánování a stavebním řádu - Vyhl. 503/2006 Sb. o podrobnější úpravě územního řízení, veřejnoprávní smlouvy a územního opatření - Vyhl. 501/2006 Sb. o obecných požadavcích na využití území - Vyhl.268/2009 Sb. o technických požadavcích na stavby - Vyhl.398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb - Zákon.č.185/2001Sb.Zákon o odpadech - Vyhl.č. 381/2001 Sb. Katalog odpadů - Vyhl.č. 62/2013, kterou se mění vyhláška č.499/2006 Sb. o dokumentaci staveb A. 3 Údaje o území a) rozsah řešeného území Projektová dokumentace řeší novostavbu objektu obecního úřadu, jejíž součástí je obecní úřad, knihovna, technické služby. Stavební pozemky se nachází na k.ú. města Vyškova, jedná se o parcely č. 707,702,703,704,705,711, pozemky jsou po demolici původního objektu, vlastník pozemků je město Ivanovice na Hané, které je zároveň investorem stavby. Pozemek se nachází na rovinném terénu, navržená stavba je v souladu s územně plánovací dokumentací. Rozdělení stavby na provozy: - Obecní úřad - Knihovna - Technické služby b) údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, zaplavované území, apod.)

14 Ochranná pásma podzemních vedení budou řešena v souladu s ČSN Prostorové uspořádání sítí technického vybavení. Parcela se nachází v běžném prostředí a na území nejsou naleziště nerostů. Území se nenachází v záplavovém území. Nebyla zjištěna jiná ochranná pásma. c) údaje o odtokových poměrech Splašková kanalizace bude napojena do kanalizačního řádu ze severní strany. Dešťová kanalizace bude napojena do jímky nacházející se na pozemku, voda bude dále využita, např. k zavlažování okolních zelených ploch. d) údaje o souladu s územně plánovací dokumentací, s cíli a úkoly územního plánování Stavba se nachází v zastavěném území obce, dle územně plánovací dokumentace. e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, případně s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, s povolením stavby a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací. Stavba je navržena v souladu s územně plánovací dokumentací a územním rozhodnutím f) údaje o dodržení obecných požadavků na využití území Stavba je navržena v souladu s vyhláškou 501/2006Sb. O obecných požadavcích na užívání území g) údaje o splnění požadavků dotčených orgánů Doklady o jednání s dotčenými orgány a organy státní správy budou stavebníkem doloženy v dokladové části projektové dokumentace. h) seznam výjimek a úlevových řešení Není navrhnuto žádné úlevové řešení. i) seznam souvisejících a podmiňujících investic Nevyskytují se žádné související ani podmiňující investice. j) seznam pozemků a staveb dotčených umístěním a prováděním stavby

15 Parcelní čísla a druh dotčených pozemků: parcely č. 707,702,703,704,705,711 ostatní plocha parcely budou využity pro výstavbu objektu obecního úřadu Vlastníci stavbou dotčených pozemků a objektů: parcely č. 707,702,703,704,705,711 město Ivanovice na Hané Vlastníci sousedních pozemků a objektů: David Hála Ivanovice na Hané 235, parcela č. 705 Aleš Navrátil Ivanovice na Hané 305, parcela č. 707/14 A. 4 Údaje o stavbě a) nová stavba nebo změna dokončené stavby Jed o novostavbu objektu obecního úřadu. b) účel užívání stavby Stavba bude využita jako obecní úřad obce, knihovna a zázemí technických služeb obce Ivanovice na Hané. c) trvalá nebo dočasná stavba Jde o trvalou stavbu. d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka) Není vyžadována ochrana dle jiných právních předpisů e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečující bezbariérové užívání stavby Stavba je navržena v souladu s vyhláškou. 268/2009 Sb. O technických požadavcích na stavby a znění pozdějších předpisů vyhláškou. 20/2012Sb., dále v souladu s vyhláškou. 398/2009Sb. o obecných požadavcích zabezpečujících bezbariérové užívání stavby. f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Stavba je navržena v souladu s předpokládanými požadavky dotčených orgánů. Doklady o jednání s dotčenými orgány a organy státní správy budou stavebníkem doloženy v dokladové části projektové dokumentace. g) seznam výjimek a úlevových řešení

16 stavba není podmíněna žádnou úlevou ani výjimkou z řešení. h) návrhové kapacity stavby celková plocha pozemku: 7446,2m 2 zpevněná plocha pozemku: 485,7 m 2 zastavěná plocha: 805,5 m 2 obestavěný prostor: 4963,2 m 3 užitná plocha: 747,47 m 2 procento zastavění: 10,8% Objekt je dělen na tři provozy, knihovna, obecní úřad, technické služby. i) Základní bilance stavby (potřeby vody a potřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) Potřeby a spotřeby médií a hmot: VODOVOD Projektová dokumentace zdravotnicko technického zařízení není součástí projektu. KANALIZACE Projektová dokumentace zdravotnicko technického zařízení není součástí projektu. VYTÁPĚNÍ Projektová dokumentace zdravotnicko technického zařízení není součástí projektu. Hospodaření s dešťovou vodou: Dešťové vody ze střech a zpevněných ploch budou svedeny do dešťové kanalizace jímka na pozemku umístěná v jižní části, dešťová voda bude dále využita.

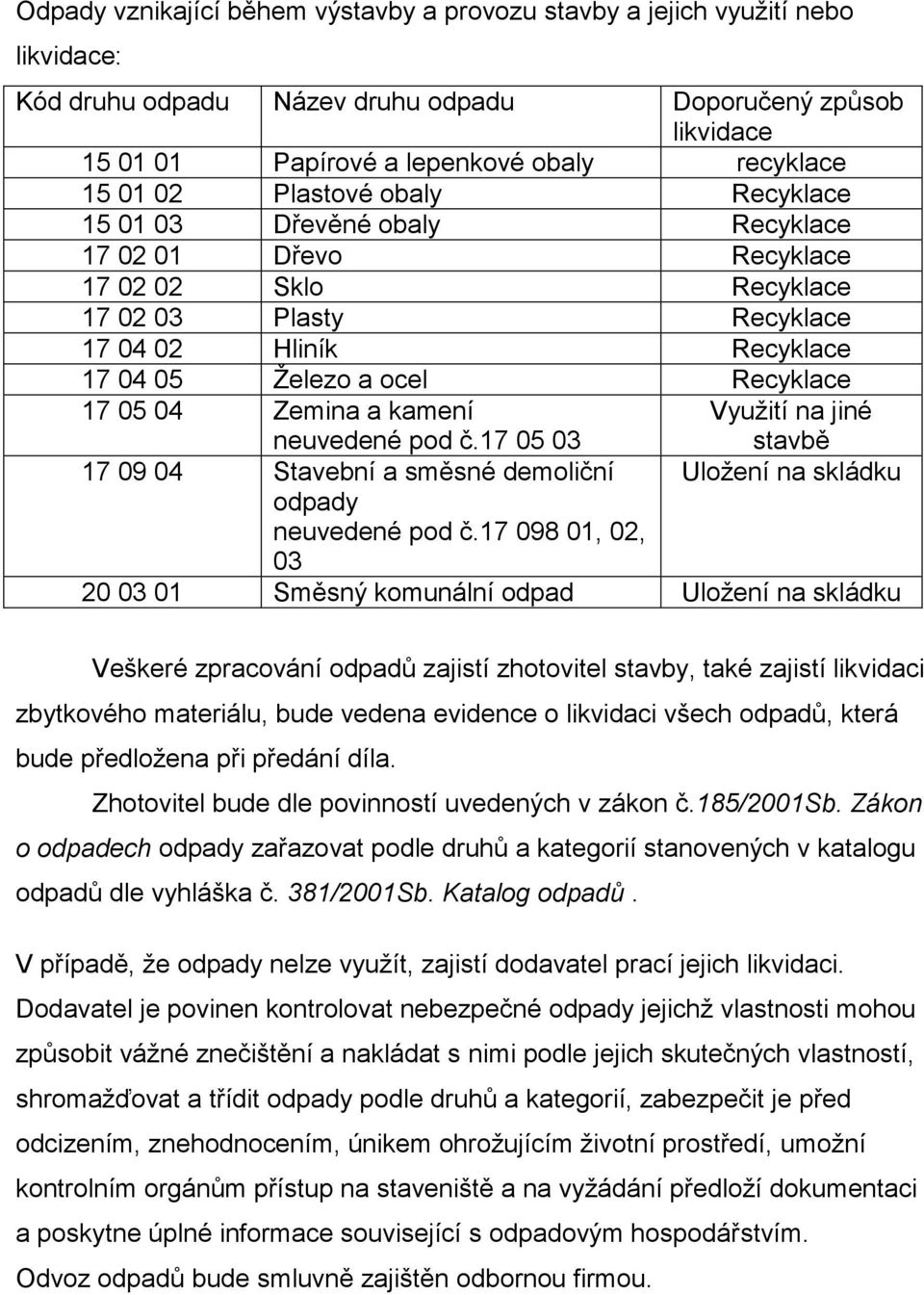

17 Odpady vznikající během výstavby a provozu stavby a jejich využití nebo likvidace: Kód druhu odpadu Název druhu odpadu Doporučený způsob likvidace Papírové a lepenkové obaly recyklace Plastové obaly Recyklace Dřevěné obaly Recyklace Dřevo Recyklace Sklo Recyklace Plasty Recyklace Hliník Recyklace Železo a ocel Recyklace Zemina a kamení Využití na jiné neuvedené pod č Stavební a směsné demoliční odpady neuvedené pod č , 02, 03 stavbě Uložení na skládku Směsný komunální odpad Uložení na skládku Veškeré zpracování odpadů zajistí zhotovitel stavby, také zajistí likvidaci zbytkového materiálu, bude vedena evidence o likvidaci všech odpadů, která bude předložena při předání díla. Zhotovitel bude dle povinností uvedených v zákon č.185/2001sb. Zákon o odpadech odpady zařazovat podle druhů a kategorií stanovených v katalogu odpadů dle vyhláška č. 381/2001Sb. Katalog odpadů. V případě, že odpady nelze využít, zajistí dodavatel prací jejich likvidaci. Dodavatel je povinen kontrolovat nebezpečné odpady jejichž vlastnosti mohou způsobit vážné znečištění a nakládat s nimi podle jejich skutečných vlastností, shromažďovat a třídit odpady podle druhů a kategorií, zabezpečit je před odcizením, znehodnocením, únikem ohrožujícím životní prostředí, umožní kontrolním orgánům přístup na staveniště a na vyžádání předloží dokumentaci a poskytne úplné informace související s odpadovým hospodářstvím. Odvoz odpadů bude smluvně zajištěn odbornou firmou.

18 j) základní předpoklady výstavby zahájení stavby: ukončení stavby: Termín bude upřesněn stavebníkem v závislosti na výběru subdodavatelů stavby a podmínek smlouvy o dílo. Etapizace výstavby ze stavebnětechnického hlediska není uvažována. k) orientační náklady stavby předpokládané náklady na m 3 je: 4800 kč * 4963,2 m 3v = ,- Kč A. 5 Členění stavby na objekty a technická a technologická zařízení Stavba je rozdělena na provozní soubory - Obecní úřad - Knihovna - Technické služby

19 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES B SOUHRNNÁ TECHNICKÁ ZPRÁVA OBJEKT OBECNÍHO ÚŘADU MUNICIPAL AUTHORITY BUILDING DIPLOMOVÁ PRÁCE DIPLOMA THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. KATEŘINA VAŠÍČKOVÁ Ing. MILOŠ LAVICKÝ, Ph.D. BRNO 2015

20 B.1 Popis území stavby a) charakteristika stavebního pozemku, Projektová dokumentace řeší novostavbu objektu obecního úřadu, který se nachází v Ivanovicích na Hané, jež spadají do katastrálního území města Vyškova v Jihomoravském kraji, jde o parcely č. 707,702,703,704,705,711, ve vlastnictví investora, jímž je město Ivanovice na Hané. Pozemek se nachází na rovinném terénu, navržená stavba je v souladu s územně plánovací dokumentací. b) výčet a závěry provedených průzkumů rozborů, 1. Průzkum všeobecný stavebně technický Před zahájením stavebních prací bude provedeno vytýčení stávajících inženýrských sítí nacházejících se na pozemku. 2. Průzkum geologický Po zhotovení zemní sondy bude provedeno posouzení zeminy v základové spáře v místě základové konstrukce a to během dalšího stupně PD. 3. Stanovení radonového indexu na pozemku Bude doloženo k žádosti o stavební povolení. Na základě měření bude stanoven radonový index, podle mapy geologického podloží ČR předpokládáme nízký výskyt radioaktivních izotopů nízký radonový index. Hydroizolace spodní stavby jsou navrženy z PVC folie Fatrafol 803/V na podkladní vrstvě z pěnového skla Refaglass, folie bude ochráněna horní a spodní vrstvou geotextilie a uložena na srovnávací betonové desce. Na této vrstvě je pak vytvořena základová deska doplněná o kari sítě. Skladba odpovídá, při ošetření detailů v souladu s technologickým předpisem výrobce a zásad provádění izolací, požadavkům stanoveným normou na úroveň středního rizika výskytu radonu. c) stávající ochranná a bezpečnostní pásma, Pokud se na staveništi bude vyskytovat jakékoli zemní vedení, bude nutné zajistit jeho přeložení, v souladu s novým řešením inženýrských sítí. Pro ochranná pásma pozemního vedení a inženýrských sítí na staveništi platí ČSN prostorová uspořádání sítí technologického vybavení a další související předpisy a nařízení. Umístění nových přípojek a vedení pozemních inženýrských sítí bude dodržovat vzájemná ochranná pásma stanovená příslušnou normou ČSN.

21 d) poloha vzhledem k záplavovému území, poddolovanému území apod., 1. Agresivní spodní vody Nebylo řešeno vyhodnocení kvality spodní vody. 2. Seismicita Nebylo řešeno vyhodnocení. 3. Poddolování Stavba se nenachází v oblasti s rizikem poddolování. 4. Sesuvy půdy Oblast se nachází v rovinném terénu, projektantovy není znám žádný poznatek o riziku sesuvu půdy, který by ohrozil stavbu. Před zahájením prací doporučuje projektant provézt geologický průzkum a ověření rizika sesuvů půdy v dané lokalitě 5. záplavové území Dle mapy záplavových území, bylo zjištěno že pozemek se nenachází v záplavové oblasti. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území, Stavba nemá vliv na okolní pozemky a stavby. Vliv odtokových poměru nebude negativně působit na okolní pozemky a stavby, dešťové vody budou svedeny ze střech a ze zpevněných ploch do jímky napojené na odlučovač lehkých pohonných hmot (parkovací plocha) a dále, do vsakovacího bloku. Veškeré zařízení pro zpracování odpadních vod se bude nacházet na pozemku stavby a nebude negativně ovlivňovat okolí. f) požadavky na asanace, demolice, kácení dřevin, Vzhledem k charakteru stavby novostavba objektu obecního úřadu, nejsou projektem stanovené požadavky na sanace a demolice. Na pozemku se nachází vzrostlé dřeviny, dle charakteru výstavby bude určeno odstranění, případné opatření proti poškození dřevin. Vyžádá-li si tedy realizace stavebních prací nezbytné kácení dřevin, je zhotovitel povinen postupovat v souladu s 8 zákona č. 114/1992 Sb., o ochraně přírody a krajiny, v platném znění a 8 vyhlášky č. 395/1992 Sb., kterou se provádějí některá ustanovení tohoto zákona a požádat orgán ochrany přírody o povolení ke kácení dřevin.

22 g) Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné/trvalé), Pozemek není zařazen do zemědělského půdního fondu ani neplní funkci lesa, dle informací z výpisu katastru nemovitostí není pozemek č. 707,702,703,704,705,711, zařazen do žádného ze zmíněných záborů nebo pozemků. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu), Objekt bude napojen na stávající technickou infrastrukturu ze severu a dopravní infrastrukturu ze strany severní a jihozápadní. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice. Stavba je podmíněna časovými vazbami na dobu výstavby, během této doby je náhradní úřad přemístěn do pronajatých prostorů a vznikají tak související investice na pronájem provozních prostor. Na pozemku dojde k odebrání ornice v požadované tloušťce. Vytěžená zemina pak bude uložena na skládce na pozemku stavby. Dále bude použita po dokončení prací pro úpravu okolního terénu. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Projektová dokumentace řeší novostavbu objektu obecního úřadu na parcelách č. 707,702,703,704,705,711, katastrální území města Vyškova v Jihomoravském kraji. Pozemek je v rovinném terénu v nadmořské výšce cca 250,000m n.m. Nachází se ve středu města Ivanovice na Hané a jde o novostavbu umístěnou na volném prostoru. základní kapacity stavby celková plocha pozemku: 7446,2m 2 zastavěná plocha: 805,5 m 2 užitná plocha: 747,47 m 2 procento zastavění: 10,8% Objekt je dělen na tři provozy, knihovna, obecní úřad, technické služby. B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus územní regulace, kompozice prostorového řešení,

23 Objekt obecního úřadu bude umístěn na pozemek jako volně stojící budova nenavazující na okolní zástavbu. b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení. Objekt obecního úřadu nesousedí z žádné světové strany s okolní zástavbou. Z východní strany přiléhá k prostoru parku, ze strany jižní navazuje na přilehlou stávající komunikaci vedoucí do obytné části města. Ze strany severní dojde k napojení na hlavní stávající komunikaci, vedoucí do centra města a na blízké náměstí. Jde o víceúčelový dvoupodlažní objekt se členitým nepodsklepeným půdorysem, s plochou střechou. Dům je členěn na tři provozní soubory, každý z nich má vlastní vstup do objektu, každý provoz je vzájemně propojen. Dům je vystavěn ze systému Novatop plnostěnných dřevěných panelů, plochá střecha je stabilizovaná PVC folie s násypem vrstvy praného štěrku, fasáda dube opatřena drásanou omítkou ve dvou odstínech rozdělující opticky první a druhé podlaží z exteriéru, barvy dle výběru investora, úroveň soklu je opatřena vrstvou střednězrného marmolitu, barvy dle výběru investora, okenní výplně a vstupní dveře budou dřevěné z europrofilů s izolačním trojsklem. V prostorách technických služeb budou sekční garážová vrata a dvoukřídlová otvíravá vrata, barvy dle výběru investora. Hlavní vstup z jižní strany objektu, bude opatřen velkým přístřeškem se skleněnou průhlednou plochou zastřešení, vedlejší vstupy, kromě vstupu do prostor technických služeb na něž navazuje přístřešek hlavního vstupu, budou opatřeny menšími přístřešky rovněž se skleněnou plochou zastřešení. B.2.3 Celkové provozní řešení, technologie výroby Jedná se o objekt obecního úřadu rozděleného na tři provozní části, a to obecní úřad, prostory knihovny, a technických služeb. Obecní úřad Hlavní vstup je orientován na jižní světovou stranu, je volně přístupný z přilehlého chodníku, navazuje na vstupní část závětří, zádveří s čistící zonou a vstupní chodbu. Obecní úřad je dvoupodlažní, v prvním podlaží se nachází zasedací místnost, sociální zařízení pro návštěvníky a pro zaměstnance, kanceláře, čajovna, technická místnost, místnosti pro umístění server technologií, pokladna a podatelna. V prvním nadzemním podlaží se nachází dva vstupy hlavní z jižní strany, vchod pro zaměstnance ze strany východní. V druhém nadzemním podlaží se nachází, kancelářské prostory vedení obce, archív, sklady kancelářských a jiných potřeb, rádio uzel. Z druhého podlaží je řešen zvláštní způsob uniku osob před požárem a to za pomocí vnějšího spirálovitého schodiště, dále je z druhého patra umožněn přístup na střechu.

24 Knihovna V prostorách knihovny se nachází šatna návštěvníků, zázemí knihovníka, archív starých knih, a v neposlední řadě čítárna s knihami, prostor je jednopodlažní s vlastním vstupem, s možností vstupu do hlavní budovy a to do prostor přiléhající k sociálnímu zařízení. Prostory technických služeb Zde se nachází prostory garáže, dílny, zázemí pracovníků s šatnou, sprchou, kuchyňkou a toaletou. Přístup do prostor je zajištěn ze západní strany. Při realizaci stavby dodavatel stavby zajistí soulad použitých materiálů/konstrukčních částí se zákonnými požadavky Stavebního zákona a navazujících předpisů certifikace, posouzení shody, vč. požadavků CE a technickými požadavky dle zák. č.22/1997 Sb. a příslušného nařízení vlády vč. předpisů EU a odpovídajících harmonizovaných ČSN. B.2.4 Bezbariérové užívání stavby Objekt je navržen v souladu s vyhláškou č.398/2009sb o obecných požadavcích zabezpečujících bezbariérové užívání stavby. Navíc bude objekt doplněn šikmou plošinou umístěnou na schodišti vedoucím do 1NP. B.2.5 Bezpečnost při užívání stavby Pro stavbu platí obecně známé bezpečnostní předpisy, dle kterých se budou uživatelé řídit. Na technickém zařízení a vybavení objektu je nutné provádět pravidelné revize a prohlídky dle platných předpisů. B.2.6 Základní charakteristika objektu a) stavební řešení a b) konstrukční a materiálové řešení Výkopy stavební část Výkopy budou prováděny strojně s ručním začištěním nerovností. Stěny výkopů budou šikmé cca 1,5:1. Výkopy budou prováděny především pro základovou konstrukci objektu, pak pro vedení inženýrských sítí na pozemku. Hloubka výkopů u základové konstrukce bude ověřena před započetím prací za pomocí kopané sondy. Násypy, zásypy a podsypy Základová konstrukce je ŽB deska založená na vrstvě pěnového skla, které je podmíněno přesným postupem dodavatele pěnového skla, pro provádění podsypů, zásypů a násypů. Je nutné dodržet technologický postup, aby konstrukce správně fungovala.

25 Zásypy budou tvořit, pouze dokončovací práce, vyrovnávání terénu v okolí objektu. Budou hutněné ve vrstvách max. po 250mm. Dle potřeby a složení zeminy, na požadovanou míru zhutnění Edf = 40 MPa. Základové konstrukce Objekt bude založen na plošném základu a to jedno úrovňové železobetonové základové desce z betonu C20/25, podkladní betonová základová deska z betonu C16/20, základová deska bude doplněna o kari sítě Ø 5mm x 100/100mm, dvě při horním povrchu a jednou při spodním. Základ bude založen na vrstvě pěnového skla tl. 500mm, zrnitost 32-63mm, hutněného po max. 250mm na pevnost 0,64MPa a to dle potřeby tak, aby nedocházelo ke drolení kameniva. Pěnové sklo bude dosypáno do výšky 150mm pod upraveným terénem v celé ploše výkopu a celý násyp bude pečlivě ochráněn geotextilií, jak ve spodní části tak i v horní části násypu. Základová spára se nachází v 800mm pod upraveným terénem. Svislé konstrukce Svislé nosné obvodové konstrukce Obvodový plášť v prvním nadzemním podlaží bude tvořen plnostěnnými dřevěnými panely Novatop tl. 124mm, v druhém nadzemním podlaží pak tl. 84mm, panely budou opatřeny, ze strany exteriéru, izolací z dřevovláknitých desek Steico tl. 200mm, ze strany interiéru budou stěny opatřeny předstěnou vyplněnou tepelnou izolací Knauf, opláštěnou sádrovláknitými deskami Fermacell tl. 15mm. Vnitřní nosné konstrukce Budou tvořeny z panelů Novatop tl.84mm, opláštěny sádrokartonovými deskami Fermacell tl.15mm Vnitřní nenosné konstrukce Z panelů Novatop tl. 62mm, rovněž opláštěny sádrovláknitými deskami Fermacell tl. 15mm Vodorovné konstrukce Výškové založení podlahy Úroveň čisté podlahy 0,000 = 250,000m n. m. B.p.v. přízemí bude 70mm nad upraveným terénem chodníkem ze zámkové dlažby, který bude vyspádován, tak, aby umožnil snadný přístup osobám omezením v pohybu. Povrchové úpravy podlah budou tvořeny převážně, textiliemi zátěžové koberce, PVC, keramickou dlažbou a v prostoru garáže a dílny betonovou podlahou s povrchovým nátěrem.

26 Stropy Stropní konstrukce budou tvořit panely Novatop Element, skládající se z horní a dolní desky z lepeného dřeva tl.27mm mezi nimiž jsou umístěny trámy tl. 27mm výšky 146mm, osová vzdálenost je 313mm, mezi jednotlivé trámy je umístěna tepelná izolace Knauf v tloušťce 50mm. Celý panel je prefabrikovaný prvek včetně vkládané tepelné izolace, přivezený na stavbu v celku, celý prvek ta má tl 200mm. Vnitřní schodiště Vnitřní schodiště je navrženo jako dřevěné skládané schodiště. Tvořené v jednom rameni třemi sedlovými schodnicemi kotvenými do podesty pomocí svorníkového šroubu a vrutů do dřeva přes L profil z pozinkované oceli. Schodnice budou navzájem ztuženy ocelovými táhly, krajové schodnice pro lepší tuhost budou opatřeny kotvením k obvodovým stěnám. Stupnice a podstupnice budou pak zasazování do sedlové schodnice a přikotveny vruty do dřeva. podhled ve všech prostorách budou podhledy ze sádrovláknitých desek s dvojitým opláštěním. V 1NP v prostorách obecního úřadu, bude tento podhled doplněn o izolaci z minerální vlny Knauf tl.40mm, v prostoru knihovny, technických služeb a v 2NP budou tyto podhledy bez výplňové izolace. Konstrukce podhledu bude zavěšena na kovových profilech. Vertikální komunikace Přístup na střechu bude řešen, v 2NP oknem z prostoru chodby, na plochou střechu nad prostorem knihovny odkud, pak povede žebřík se zádovou ochranou na střechu nad 2NP. Střešní konstrukce Zastřešení objektu bude tvořeno plochou střechou. Atiky budou výšky 1000mm, 800mm a 650mm, krytina bude tvořena střešní folií fatrafol 803/V z měkčeného PVC stabilizovaná násypem z praného štěrku. Ve střešní konstrukci budou osazeny střešní světlovody a ochranné prvky pro odvětrávací potrubí. Výplně otvorů Okna a vstupní dveře jsou řešeny jako dřevěné z profilů typu euro a zaskleny izolačním trojsklem se součinitelem prostupu tepla U w = 0,71 W/m 2. Okna budou většinou dvoukřídlová otvíravá s jedním výklopným křídlem, viz výpis okenních otvorů, hlavní vstupní dveře budou dvou křídlové prosklené izolačním sklem U g =1,2 W/m 2. Vedlejší vchody budou jednokřídlové, prosklené dveře s izolačním sklem U g =1,2 W/m 2. Vnitřní dveře jsou masivní dřevěné dýhované s obložkovou zárubní a ocelovou zárubní opatřeny zámky s vložkou typu FAB. Okna budou opatřena protislunečními žaluziemi.

27 Ve střeše budou umístěny světlovody Lightway krystal 300HP, pevné neotevírávé. Omítky Vnější omítky budou provedeny ze silikátové drásané fasádní omítky systému JUB barvy dle požadavků investora, které budou nanášeny na podkladní armovanou vrstvu z lepící malty systému JUB, která bude opatřena penetračním nátěrem. Vnitřní omítky se provádět nebudou, vnitřní povrchy budou pouze opatřeny nátěrem interiérové barvy DenBraven. Izolace proti vodě Jako spodní hydroizolace je navržena PVC folie s pásů Fatrafol 803/V vložené mezi dvě geotextilie 500g/m 2, tato skladba pak leží na podkladní základové desce tl. 50mm. Tato skladba pak, při ošetření detailů v souladu s technologickým předpisem výrobce a zásad provádění izolací vyhovuje požadavkům stanoveným normou na úroveň středního radonového rizika. Izolace proti zemní vlhkosti bude vytažena vždy min. 300mm nad úroveň okolního terénu. Pásy budou vzájemně spojovány horkovzdušným svárem s přesahem min. 100mm. Střešní konstrukce bude opatřena hydroizolační folií fatrafol 818/V pro střešní plochu a 804 pro opracování detailů, jde o folii vyztuženou skleným rounem. Pod vrstvou tepelné izolace bude umístěna parotěsná vrstva z folie fatrapar E s přelepovanými spoji pomocí butylkaučukovou oboustrannou lepicí pásky. Izolace tepelné a akustické Tepelná izolace obvodových stěn je tvořena ze strany exteriéru dřevovláknitou deskou Steico protect typ L tl. 200mm a ze strany interiéru minerální izolací Knauf tl. 50mm Tepelná izolace spodní stavby je tvořena pěnovým sklem tl. 500mm a doplňkovou izolací podlahy z polystyrénových desek Isover EPS Grey tl. 50mm. Tepelná izolace střešní konstrukce je tvořena minerální izolací z kamenné vlny Rockwool Hardrock Max tl. 140mm a izolací z kamenné vlny tvořící spádové klíny tl mm z desek Rockfall. Stropní konstrukce v 2NP je doplněna o vkládanou tepelnou izolaci Knauf tl. 50mm izolace je instalována již ve výrobně stropních panelů. Obklady a dlažby Povrchy podlah v prostorách sociálnícho zařízení budou z keramické dlažby tl. 10mm. povrchy podlah v prostorech zádveří budou z keramické dlažby. Povrchy stěn v hygienických zařízeních budou z keramického obkladu tl. 7mm do výšek dle výkresové dokumentace.

28 Nátěry V objektu nejsou řešeny dodatečné nátěrové vrstvy, veškeré nátěry prvků budou již od dodavatele. Malby Vnitřní prostory budou opatřeny interiérovou barvou - super bílá DenBraven, jedná se o jednosložkovou barvu odolnou vůči otěru, na bázi PVAC disperze. Řemeslnické práce Zámečnické práce Ocelové prvky konstrukce spirálového schodiště a zábradlí, budou z ocelového materiálu žárově zinkovaného, aby nepodléhali korozi vlivem povětrnostního působení. Další zámečnické prvky jako zpomalovač zavíraní bude s úpravou stříbrného nástřiku, madla, kliky v interiéru budou z eloxovaného kovu. Truhlářské výrobky Vnitřní dveře jsou navrhnuty jako dřevěné s obložkovými zárubněmi s podýhovaným povrchem. Vnější konstrukce přístřešku nad jednotlivými vchody budou řešeny jako trámové konstrukce s plochou střechy z tvrzeného skla. Technické podklady zajistí výrobce. Klempířské práce Klempířské prvky budou prováděny z poplastovaného, pozinkovaného ocelového plechu. Klempířské práce se tykají prvku střešní konstrukce, plechy pro natavení hydroizolační folie, a prvky sloužící jako střešní okapnice. A konstrukcí okenních parapetů, které budou prováděny z TiZn plechů opatřených nátěry dle požadavků investora, veškeré parapety budou opatřeny ukončovacími profily z plastu. Skladby podlah - veškeré podlahy v objektu budou řešeny jako suché skládané podlahy, z desek fermacell tl. 10mm ve dvou vrstvách s lepenými spoji pro lepší propojení budou spoje ještě přišroubovány vruty - podlahové konstrukce budou opatřeny okrajovou lištou koberce, popřípadě sokly - U keramické dlažby výška soklu 100mm u PVC podlah dojde k vytažení PVC na stěnu za pomocí fabionové lišty do výšky 100mm - Rozhraní jednotlivých typů podlah bude řešeno přechodovými lištami - Keramické dlažby budou pokládány na flexibilní tmely a lepidla - Výběr všech povrchových úprav podlah, bude proveden investorem. Poznámka: Podlaha bude u stěny dilatována vhodnou páskou tl.10 mm.

29 Zdravotechnika Není součástí této projektové dokumentace. Obecný návrh řešení Potrubí ležatých rozvodů budou vedeny ve vrstvě z pěnového skla před započetím betonáže a vyvedeny nad úroveň budoucího základu. Kanalizační svody uvnitř budovy budou vedeny v instalačních šachtách a budou z trubek typu HT. Svislé odpady a připojovací potrubí k zařizovacím předmětům budou edeny v instalačních předstěnách. Vnitřní rozvod studené a teplé vody a cirkulace je navržen z plastových trubek PPR Hostalenu. Teplá voda bude připravována do zásobníků z elektrického kotle, který je umístěn v 1NP. V hygienických místnostech jsou navrženy běžně vyráběné typy zařizovacích předmětů. Vytápění Není součástí řešení této projektové dokumentace. Obecný návrh Dle ČSN leží objekt v oblasti s nejnižší výpočtovou venkovní teplotou - 12 C a zároveň v oblasti s nízkou intenzitou větru. Objekt bude vytápěn deskovými radiátory. Větrání Větrání objektu je navrženo jako přímé větrání okny v obvodovém plášti. Místnosti bez oken jsou odvětrány ventilačním zařízením odvádějící odpadní vzduch potrubím na střechu. Plynoinstalace Není v objektu řešeno. Elektroinstalace Řešení elektro instalací není součástí tohoto projektu. Uzemnění a hromosvod Budou provedeny dle ČSN EN Do násypu z pěnoskla budou předem položeny pásky 30/4 Fe 2 Zn s antikorozní úpravou, ve všech rozích a zhruba v polovině delší strany budou provedeny napojení na drát Ø10mm Fe 2 Zn, který bude vyveden min. 2,5m nad terén. Střecha bude opatřena hromosvody a uzemňovacím systémem v rozsahu dle vyhodnocení a návrhu odbornou firmou. Bude provedena výchozí revize hromosvodu.

30 Oplocení Objekt nebude oplocen. Venkovní úpravy Bude vybudováno parkoviště pro návštěvníky na západní straně pozemku pro 40 vozů z toho 3 stání slouží, pro osoby s omezenou schopností pohybu umístěny v blízkosti hlavního vchodu do budovy a pomocné parkoviště pro zaměstnance na straně východní, pro 7 vozů, stání jsou navržena tak, aby zde mohli parkovat i malé dodávkové automobily. Vozovka bude asfaltová, jednotlivá stání budou ze zámkové dlažby. Chodníky v okolí stavby budou ze zámkové dlažby. Ostatní plochy budou pokryty sejmutou ornicí, která bude uložena na pozemku a byla sejmuta ze zastavěné plochy, dále se takto upravená plocha oseje parkovou travní směsí. B.2.7 Základní charakteristika technických a technologických zařízení a) technické řešení, Projektová dokumentace neřeší technická řešení stavby. b) výčet technických a technologických zařízení. Projektová dokumentace neřeší technická ani technologický zařízení stavby. B.2.8 požárně bezpečnostní řešení Viz. Samostatné požárně bezpečnostní řešení stavby B.2.9 zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení, Úspora energie a ochrana tepla je řešena běžnými prostředky v souladu s požadavky ČSN b) energetická náročnost stavby, V souladu s ustanoveními zákona č.406/2000 Sb. Ve znění pozdějších předpisů je nutno pro tento typ objektu zpracovat oprávněnou osobou průkaz energetické náročnosti budov (PENB), kterým bude budova zařazena do příslušné kategorie energetické náročnosti. Posudek nebyl zpracován. c) posouzení využití alternativních zdrojů energií, Posudek nebyl zpracován.

31 B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.). Větrání Přirozené větrání bude zajištěno za pomocí oken s otevíravými a výklopnými křídly. Místnosti bez oken jsou větrány ventilačními mřížkami a potrubím vyvedeným na střechu Osvětlení Většina místností bude osvětlena přirozeným světlem z oken, v 1NP bude osvětlena chodba, bude osvětlena světlovody a prosklenými plochami v podlaze. Vytápění Není součástí této projektové dokumentace. Obecný návrh řešení: Klimatické podmínky Dle ČSN , leží objekt v oblasti s nejnižší výpočtovou venkovní teplotou - 12 C a nízkým vlivem větru. Objekt bude vytápěn deskovými radiátory. Zásobování vodou bude provedena nová vodovodní přípojka nacházející se v severní části pozemku. Není součástí této projektové dokumentace. Obecný návrh řešení: Vnitřní rozvod studené, teplé vody a cirkulace je navržen z plastových trubek z PPR Hostalenu. Teplá voda bude připravována v za pomocí elektrické ho ohřívače vody umístěného v 1.NP. V hygienických místnostech jsou navrženy běžně vyráběné typy zařizovacích předmětů. Vodovod bude proveden z trubek plastových a bude veden v instalačních předstěnách k zařizovacím předmětům standardního typu. Odpady bude provedena nová kanalizační přípojka. Není součástí této projektové dokumentace. Stavba nebude po jejím dokončení vyvozovat nadměrné vibrace, hluk, prach, kterými by mohlo docházet k nadměrnému obtěžování okolí, kde se nalézají obytné budovy. Při provádění stavby je nutné, aby zhotovitel využil všech dostupných prostředků ke snížení prašnosti a hlučnosti, kterou bude stavba vyvozovat na

32 okolí. Zhotovitelem stavby bude zpracován a ve spolupráci s investorem konzultován a schválen provozní řád stavby, který kromě jiného stanoví tato opatření a také provozní dobu stavby. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží, Předpokládá se radonový index - nízký. Jako hydroizolace spodní stavby je navržena PVC folie s pásů Fatrafol 803/V vložené mezi dvě geotextilie 500g/m 2, tato skladba pak leží na podkladní základové desce tl. 50mm. Tato skladba pak, při ošetření detailů v souladu s technologickým předpisem výrobce a zásad provádění izolací vyhovuje požadavkům stanoveným normou na úroveň středního radonového rizika. b) ochrana před bludnými proudy, Není navržena, nebylo zjištěno. c) ochrana před technickou seizmicitou, Stavba je umístěna dle ČSN EN v oblasti s malou seizmicitou, s návrhovým zrychlením základové půdy od 0,02g. d) ochrana před hlukem, Ochrana proti hluku, během provádění stavby musí být součástí technologického postupu zpracovaného dodavatele, před zahájením prací. Během prací musí být provedena opatření ke snížení hlučnosti a prašnosti stavby. Stavba nebude mít negativní vliv na hluk ve venkovním prostoru. V okolí stavby se nenachází chráněný prostor. Prostupy VZT potrubí stavebními konstrukcemi jsou oddilatovány minerální vlnou tl.20 mm. Potrubní ventilátory jsou připevněny přes tlumící vložky, nástěnné jsou vloženy na pružný akrylátový tmel a pružnou podložku. Proti šíření hluku potrubím z větracího zařízení budou instalovány tlumiče hluku. Navržená zařízení budou splňovat požadavky NV 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací pro venkovní prostředí, pracovní prostředí a vnitřní prostředí v občanských stavbách. e) protipovodňová opatření, Objekt se nenachází v záplavovém území. f) ostatní účinky (vliv poddolování, výskyt metanu apod.). Stavba se nenachází na území s hrozbou poddolování, výskyt metanu nepředpokládáme.

33 B.3 Připojení na technickou infrastrukturu Objekt bude napojen na inženýrské sítě sdělovací vedení, kanalizaci, vodovod, NN. Projekt neřeší napojení na inženýrské sítě a infrastrukturu. B.4 Dopravní řešení a) popis dopravního řešení, Stavební parcela se nachází vedle místní komunikace a to jak ze strany severní tak ze strany jihozápadní. b) napojení území na stávající dopravní infrastrukturu, Vjezd k objektu bude ze stávající místní hlavní komunikace, a také ze stávající komunikace vedlejší cesty c) doprava v klidu, Bude provedeno napojení novou zpevněnou plochou komunikací ke ke hlavnímu vstupu do budovy podél jižní strany strany objektu, až na parkovací plochy. Před domem jižní strana domu - je vjezd do garáží z místní komunikace. Na parkoviště k obecnímu úřadu, které je před domem ze západní strany je příjezd přímo z místní komunikace. Výchozí podklady Podkladem pro zpracování výpočtu pro parkování, v projektu byly následující předpisy: ČSN Projektování místních komunikací Výpočtem bylo zjištěno, že pro stavbu objektu je třeba zajistit větší počet parkovacích stání, pro dle výpočtu bylo navrženo 47 parkovacích stání pro osobní a malé dodávkové automobily z toho 3 stání pro osoby s omezenou schopností pohybu. d) pěší a cyklistické stezky. Vytvořením nových chodníků vzniká propojení obytné části města s centrální částí města. Stávající pěší zóny a cyklistické stezky nebudou stavbou dotčeny. B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy, Před začátkem stavebních prací bude provedena skrývka ornice, která se následně uložena na pozemku investora a po dokončení stavby bude ornice navezena zpět okolo objektu. Okolí stavby bude ozeleněno a zatravněno.

34 b) použité vegetační prvky, Nebudou prováděna c) biotechnická opatření. Nebudou prováděna B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv na životní prostředí - ovzduší, hluk, voda, odpady a půda, Dodavatel stavby je povinen při provádění stavby provádět opatření vedoucí ke snížení prašnosti a hlučnosti stavebních prací v souladu s platnými předpisy a požadavky investora. Stavba nebude mít negativní vliv na hluk ve venkovním prostoru. V okolí stavby se nenachází chráněný prostor. Zvláštní požadavky na ochranu proti hluku nejsou projektem ani investorem stanoveny. Ochrana proti hluku během provádění stavby musí být součástí technologického postupu dodavatele zpracovaného před zahájením prací. Během prací musí být provedena opatření ke snížení hlučnosti a prašnosti stavby. Stavba nebude mít negativní vliv na životní prostředí. Odpady vznikající během výstavby Kód odpadu Název druhu odpadu Kategorie odpadu Doporučený způsob likvidace Papírové a lepenkové obaly O Recyklace Plastové obaly O Recyklace Dřevo, Dřevěné obaly O Recyklace Sklo O Recyklace Plasty O Recyklace Hliník O Recyklace Železo a ocel O Recyklace Zemina a kamení O Využití na jiné Číslem Na stavbě Směsné stavební a O Uložení na skládku demoliční odpady neuvedené pod čísly , a Směsný komunální odpad O Uložení na skládku Veškeré zpracování odpadů zajistí zhotovitel stavby, stejně tak zajistí likvidaci zbytkových materiálů. Při předání díla bude předložena evidence odpadů. Zhotovitel bude dle povinností uvedených v zákonu č.185/2001sb. Zákon o odpadech, odpady zařazovat podle druhů a kategorií stanovených v katalogu odpadů dle vyhlášky č. 381/2001Sb. katalog odpadů.

35 Zhotoviteli může nabídnout odpady k likvidaci nebo dalšímu zpracování odborné firmě. Nelze-li odpady využít, zajistí dodavatel prací jejich zneškodnění. Je povinen kontrolovat nebezpečné vlastnosti odpadů a nakládat s nimi podle jejich skutečných vlastností, shromažďovat utříděné podle druhů a kategorií, zabezpečí je před nežádoucím znehodnocením, odcizením nebo únikem ohrožujícím životní prostředí. Umožní kontrolním orgánům přístup na staveniště a na vyžádání předloží dokumentaci a poskytne úplné informace související s odpadovým hospodářstvím. Odvoz odpadů bude smluvně zajištěn odbornou firmou. Při předání díla budou předloženy zhotovitelem doklady o způsobu likvidace odpadů. Odpady vznikající během provozu objektu Likvidace odpadů vznikajících během provozu objektu a jeho nevýrobního technologického zařízení budou likvidovány v souladu se zákonem o odpadech a to převážně formou smluvního vztahu s odbornou firmou. Provoz odpadového hospodářství bude řešen provozním předpisem uživatele objektu. Požadavky na kácení zeleně Na pozemku se nachází vzrostlé dřeviny, dle charakteru výstavby bude určeno odstranění, případné opatření proti poškození dřevin. Zhotovitel je povinen postupovat v souladu s 8 zákona č. 114/1992 Sb., o ochraně přírody a krajiny, v platném znění a 8 vyhlášky č. 395/1992 Sb., kterou se provádějí některá ustanovení tohoto zákona a požádat orgán ochrany přírody o povolení ke kácení dřevin. b) vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině, Stavba nebude mít negativní vliv na přírodu a krajinu. c) vliv na soustavu chráněných území Natura 2000, Stavba nebude mít negativní vliv na soustavu chráněných území evropského významu Natura Projektová dokumentace je v souladu se směrnicí 2009/147/ES o ochraně volně žijících ptáků a směrnicí 92/43/EHS o ochraně přírodních stanovišť, volně žijících živočichů a planě rostoucích rostlin a se zákonem č. 114/1992 Sb., o ochraně přírody a krajiny, ve znění pozdějších předpisů. d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA, Stavba nevyžaduje posouzení jejích vlivů na životní prostředí. Nevztahuje se na ní zákon č.100/2001 Sb. ani 45h a 45i zákona č.114/1992 Sb.

36 e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů. Nejsou stanovena. B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Bezpečnost a ochrana zdraví při práci. Všechny podmínky pro provádění stavby musí vycházet z požadavků na bezpečnost a ochranu zdraví při práci ve smyslu Zákona č.262/2006sb. (Zákoník práce), 3 Zákona č. 309/2006Sb. (Zákon o BOZP), Nařízení vlády č.591/2006sb., případně dalších platných předpisů s ohledem na charakter prováděných prací. Kolem příslušné části objektu se provede vymezení a ohraničení prostoru vhodnými prostředky na sloupcích, jež nelze snadno odstranit. Civilní ochrana Opatření vyplývající z požadavků civilní ochrany na využití staveb k ochraně obyvatelstva Nejsou požadovány. Řešení zásad prevence závažných havárií Nejsou požadovány. Zóny havarijního plánování. Nejsou požadovány. B.8 Zásady organizace výstavby a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění, Pro stavbu je nutné zajistit přívod elektrické energie a vody pro výstavbu. Elektrická energie i voda pro potřebu stavby bude dodána ze staveništní přípojky. Upřesnění technologií výstavby bude součástí dalšího stupně projektové dokumentace stavby zajišťované stavebníkem, následné stanovení potřeb energií provede stavebník na základě konkrétní zvolené technologie a jejího zhotovitele. b) odvodnění staveniště, Dešťové vody ze staveniště budou po přečištění hrubých nečistot svedeny do stávající dešťové vpusti.

37 c) napojení staveniště na stávající dopravní a technickou infrastrukturu, Odběrné místo elektřiny a vody pro stavbu bude investorem určeno při předání staveniště. d) vliv provádění stavby na okolní stavby a pozemky, Stavba nebude mít negativní vliv na okolní stavby a pozemky. e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin, Na pozemku se nachází vzrostlé dřeviny, bude určeno odstranění, případné opatření proti poškození dřevin. Zhotovitel je povinen postupovat v souladu s 8 zákona č. 114/1992 Sb., o ochraně přírody a krajiny, v platném znění a 8 vyhlášky č. 395/1992 Sb., kterou se provádějí některá ustanovení tohoto zákona a požádat orgán ochrany přírody o povolení ke kácení dřevin. f) maximální zábory pro staveniště (dočasné / trvalé), Rozsah staveniště - záboru veřejného prostranství projedná dodavatel stavby před zahájením prací na příslušném úřadě, investor před zahájením stavby, po dohodě s dodavatelem požádá příslušný úřad o případný zábor veřejného prostranství a stanovení podmínek záboru s přihlédnutím k rozsahu stavebních prací a s ohledem na použité montážní prostředky a vybavení staveniště. Kolem příslušné části objektu se provede vymezení a označení prostoru ohroženého pracemi ve výškách vhodnými prostředky (jednotyčové zábradlí, bezpečnostní sítě nebo podobné prostředky, které budou umístěny na sloupcích, jež nelze snadno odstranit). g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace, odstavec B.6 viz. výše h) bilance zemních prací, požadavky na přísun nebo deponie zemin, Bude provedena skrývka ornice o předpokládané tloušťce mm, ornice bude uskladněna a zároveň použita na pozemku investora. i) ochrana životního prostředí při výstavbě, Veškeré zpracování odpadů zajistí zhotovitel stavby, stejně tak zajistí likvidaci zbytkových materiálů. Při předání díla bude předložena evidence odpadů. Zhotovitel bude dle povinností uvedených v zákonu č.185/2001sb. Zákon o odpadech, odpady zařazovat podle druhů a kategorií stanovených v katalogu odpadů dle vyhlášky č. 381/2001Sb. katalog odpadů. Zhotoviteli může nabídnout odpady k likvidaci nebo dalšímu zpracování odborné firmě.

38 Nelze-li odpady využít, zajistí dodavatel prací jejich zneškodnění. Je povinen kontrolovat nebezpečné vlastnosti odpadů a nakládat s nimi podle jejich skutečných vlastností, shromažďovat utříděné podle druhů a kategorií, zabezpečí je před nežádoucím znehodnocením, odcizením nebo únikem ohrožujícím životní prostředí. Zhotovitel dále umožní kontrolním orgánům přístup na staveniště a na vyžádání předloží dokumentaci a poskytne úplné informace související s odpadovým hospodářstvím. Odvoz odpadů bude smluvně zajištěn odbornou firmou. Při předání díla budou předloženy zhotovitelem doklady o způsobu likvidace odpadů. Odpady vznikající během provozu objektu Likvidace odpadů vznikajících během provozu objektu a jeho nevýrobního technologického zařízení budou likvidovány v souladu se zákonem o odpadech a to převážně formou smluvního vztahu s odbornou firmou. Provoz odpadového hospodářství bude řešen provozním předpisem uživatele objektu. j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů 5), Po dobu provádění stavby je třeba dále zajistit dodržování závazných bezpečnostních předpisů ve stavebnictví a nařízení ve znění pozdějších změn a předpisů, zejména pak: NV č. 201/2010 Sb., kterým se stanoví způsob evidence, hlášení a zasílání záznamu o úrazu, vzor záznamu o úrazu a okruh orgánů a institucí, kterým se ohlašuje pracovní úraz a zasílá záznam o úrazu NV č. 495/2001 Sb., kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných pracovních prostředků, mycích, čisticích a dezinfekčních prostředků NV č. 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů NV č. 168/2002 Sb., kterým se stanoví způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při provozování dopravy dopravními prostředky NV č. 21/2003 Sb., NV č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky NV č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí NV č.591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací, a vyhláška č.361/2007 Sb.
