1 Vacurain

2 Obsah 1.1 Úvod Stručný popis Části systému Vacurain Dimenze a zařazení Vzhled Požární odolnost Tepelné vlastnosti Použití Praktický systém Fungování Důležitost vtoků Vacurain Standartní Vacurain systém Použití systému Vacurain jako bezpečnostní systém Bezpečnostní přepady Umístění Vacurain vtoků na střeše Napojení na zemní kanalizaci Tepelná izolace Akustická izolace Intenzita deště Výpočet plochy střechy Redukční faktor pro efektivní šířku Redukční faktor pro zpoždění (α) Plocha povrchu (F) střechy Množství vody v trubkách Výpočet Příklad výpočtu systému Izometrické schéma Výpočty Popis výsledku výpočtu Pravidla pro instalaci Uspořádání systému Vacurain Uspořádání systému potrubí Objímky pro sběrné potrubí Snadná montáž Postup montáže Tipy pro montáž Sběrné potrubí Pevné body na sběrném potrubí Použití uchycení na sběrném potrubí Ukotvení svislého potrubí Obecné informace Příprava Připojení Materiály a nástroje Zacházení s lepidlem Příprava Lepení Čas pro schnutí Bezpečné zacházení s lepidlem a čistidlem Vodorovné potrubí Připojení vtoků Metody připojení Pevné body a konstrukce pevných bodů Pevný bod pod vtokem Pevné body Potrubí v zemi Bezpečnostní systém Vtoky Vacurain pro asfaltové střechy Vtok Vacurain s přírubou pro střechy s fóliovou krytinou Přípojné metody Údržba Záruky

3 Úvod, popis, dimenze, vzhled 1.1 Úvod Od roku 1996 se systém Dyka Vacurain ukázal být spolehlivou alternativou odvodnění dešťových vod. Vacurain je účinný systém, který se osvědčil u architektů, stavitelů i instalatérů. Architekt: Menší průměry potrubí zajišťují estetický vzhled systému a usnadňují také snadné skrytí odvodňovacího potrubí uvnitř budovy. Stavitel: Střecha je vystavena menšímu zatížení. Instalatér: Rychlá a jednoduchá instalace. zacvakávacím připojením. 1.4 Dimenze a zařazení Trubky jsou dostupné v průměrech 40mm, 50mm, 63mm, 75mm, 90mm, 110mm, 125mm, 160mm,200mm a 250mm, včetně nezbytných redukcí, spojek, vtoků, připojení a dalšího příslušenství. Vzhledem k tomu, že je systém Vacurain určen pouze k podtlakovému odvedení vody, dimenze byli přizpůsobeny tomuto účelu 1.5 Vzhled Povrchová struktura: Hladká Barva trubek a příslušenství: Tmavě zelená RAL 6007 Lesk: polomatný až lesklý Zákazník: Méně trubek zabírá méně místa a malé průměry znamenají levnější instalaci pro velké budovy. 1.2 Stručný popis Vacurain je odvodňovací systém dešťových vod, který odvádí vodu podle UV principu. Systém je vyroben z lepených, nárazu vzdorných trubek a tvarovek z modifikovaného PVC, které jsou připojeny ke střešním vtokům pomocí flexibilních hadic.. Systém Vacurain nemůže být použit v kombinaci s tradičním odvodňovacím systémem. 1.3 Části systému Vacurain Vacurain systém je vyroben z nárazuvzdorných trubek a tvarovek z modifikovaného PVC. Vtoky, které jsou instalovány na předem určená místa ve střešní konstrukci, jsou vyrobeny z plastu odolného proti vlivům počasí a hliníkového těla. Vtoky jsou k Vacurain trubkám připojeny prostřednictvím specielně konstruovaných hadic se 1.6 Požární odolnost Vacurain je samozhášecí. PVC spadá do druhé třídy hořlavosti: nepřispívá k šíření ohně. PVC nedoutná. Narozdíl od PE, PVC neodkapává v případě požáru. Jeho požární odolnost může být zvýšena: --Protipožádními ucpávkami u průchodu stěnami. --Obalením trubek protipožární izolací. 1.7 Tepelné vlastnosti Koeficien tepelné roztažnosti je 0,06 mm/m C Koeficien tepelné vodivosti je 0,16 W/m C 1.8 Použití Systém Vacurain je ideální pro použití ve skladovacích a výrobních objektech, kancelářských budovách a pod, ale najde své využití i v obytných a výceúčelových objektech, nemocnicích atd. 3

4 Fungování Maximální výška stoupačky je 50 metrů. Odvodnění dešťové vody ze střech umístěných výše je možné pouze na vyžádání u firmy DYKA. 1.9 Praktický systém DYKA vyvinula systém odvodnění dešťových vod Vacurain, který je nenápadný v konstrukci budovy, pro rychlý, efektivní a ekonomický odvod dešťových vod z velkých střech. Systém je praktický, cenově výhodný, estetický a nabízí vysoce kvalitní řešení, které je zvláště vhodné pro odvod dešťových vod z objektů, které mají speciální architektonické nebo konstrukční požadavky. Vacurain je vylepšení UV systému pomocí PVC. UV je zkratka Finského Umpi Virtaus, které znamená uzavřený průtok Tento uzavřený systém odvodu dešťových vod používá trubky s malými průměry, které zajišťují rychlý odvod dešťových vod. Tento Finský vynález byl vylepšen v devadesátých letech dvacátého století. Vacurain nabízí značné výhody v porovnání s alternativními systémy: nízký koeficient roztažnosti, snadné metody spojování a upevňování a levnější materiál. Kromě toho je Vacurain jednoduchý na montáž a je požárně odolný. Tyto výborné vlastnosti dělají z Vacurainu jasnou volbu. Firma Dyka nese záruku za funkčnost systému, který je vyroben podle patentované technologie pro období deseti let. Vacurain systém má tyto značky kvality: Holandsko: KOMO pro systém, trubky a příslušenství. Belgie: ATG (Algemeen Technische Goedkeuring) pro systém Vacurain, trubky a příslušenství. Německo: Übereinstimmungsnachweis pro Vacurain systém. Francie: Avis Technique pro Vacurain systém Velká Británie: BBA Certificate pro Vacurain systém. Polsko: Aprobata Technicza Pro Vacurain systém, trubky a příslušenství. Rusko: Technické schválení Vacurain systému, trubek a příslušenství/certifikát hygieny pro plastové výrobky. Rumunsko: Certifikát pro systém Vacurain Česká Republika: Certifikát pro systém Vacurain Tyto dokumenty jasně ukazují, že systém Dyka Vacurain naprosto vyhovuje dnešním požadavkům Fungování Nejdůležitější zásady pro fungování systému Vacurain jsou: Naplnění systému: 100% Dostatečná (minimální) úroveň vody na střeše: 30mm Dostatečná (minimální) výška stoupačky: 3m Volný odtok vody: 100% UV systém Vacurain funguje nejoptimálněji při dostatečném průtoku vody, což se nejlépe ukazuje za silných dešťů. Podmínkou pro fungování je použití speciálních vtoků, jenž mají prohlubeň, která zajišťuje, že při dostatečném (minimální) množství vody ve vtoku na střeše se vzduch nedostane do systému. Jestliže je použit standardní 50mm Vacurain vtok, tak pro optimální fungování je vyžadována minimální úroveň vody na střeše 30mm. Jestliže je použit 75mm Vacurain vtok, je vyžadována úroveň vody 50mm. 75mm vtok je používán v situacích, kde je potřeba odvést extrémní množství vody. Podtlak, který nasává vodu ze střechy, vzniká ve stoupačce, jenž je považována za motor celého systému. Systém nebude fungovat bez stoupačky nebo výškových rozdílů. Minimální výška stoupačky je 3 metry. Padající voda ve stoupačce, která je stoprocentně 4

5 Fungování zaplněna vodou, vytváří podtlak. Podtlak je největší v horní části stoupačky. V důsledku vytvořeného podtlaku, bude systém, který je ze 100% naplněn vodou, doslova vysávat vodu ze střechy, dokud nebude všechna voda odvedena a do systému se nedostane vzduch. Speciálně vyvinuté vtoky zabraňují vzduchu dostat se do systému tak dlouho, dokud je zde dostatečný průtok vody. Vzduch se dostane do systému pouze tehdy, když průtok vody klesne, poté se zastaví podtlak a tím je zapříčiněno, že systém začne fungovat jako tradiční odvodňovací systém. Grafické znázornění UV systému s narůstající intenzitou deště Tlak Samozřejmostí je volný odtok vody do zemní kanalizace, jenž má větší průměr než stoupačka podtlakového systému Vacurain. Pokud je dostatečný průtok vody, v systému Vacurain neproudí vzduvh v opačném směru, jako je to vždy v případě tradičních systémů odvodu vody. Chytré dimenzování průměrů trubek kalkulováno počítačovým programem (viz. stránka 13) vytvoří situaci, kdy je trubka 100% naplněna vodou. Síla gravitace ve vertikální části systému (ve stoupačce) vytváří podtlak v systému. K největšímu podtlaku dochází v nejvyšší části stoupačky. Tento podtlak rychle odvádí vodu. Podtlak závisí na délce stoupačky (výšce budovy) a průměru trubky. To je důležité k omezení množství nežádoucího vzduchu, který se dostává do systému s dešťovou vodou. Důmyslné vtoky Vacurain na toto dávají pozor. Pro porovnání: tradiční gravitační systém s průměrem trubky 125mm a se zaplněním 50% je srovnatelný s Vacurain systémem s průměrem trubky 40mm při kapacitě 3 litry dešťové vody za sekundu. Intenzita deště Graf 1.1 jasně ukazuje fungování Vacurain systému. Jestliže je zde malý průtok vody, systém funguje jako gravitační systém (A). Jak průtok vody vzrůstá, systém kolísá mezi fungováním jako gravitační a podtlakový systém (UV systém) (B). Jestliže průtok vody ještě více vroste, systém bude pořád fungovat jako UV systém, tak dlouho, dokud zde bude dostatečný průtok vody (C). Intenzita deště Intenzita deště je základní hodnota pro počítání systému a je rozhodující pro dimenzování systému. V České Republice je předpokládaná intenzita deště 300 l/s x ha podle ČSN (300 l/s x ha = 0,03 l/s x m2). Statisticky dochází k této intenzitě jednou za dva roky. Intenzita deště může být rozdílná pro různé země. 5

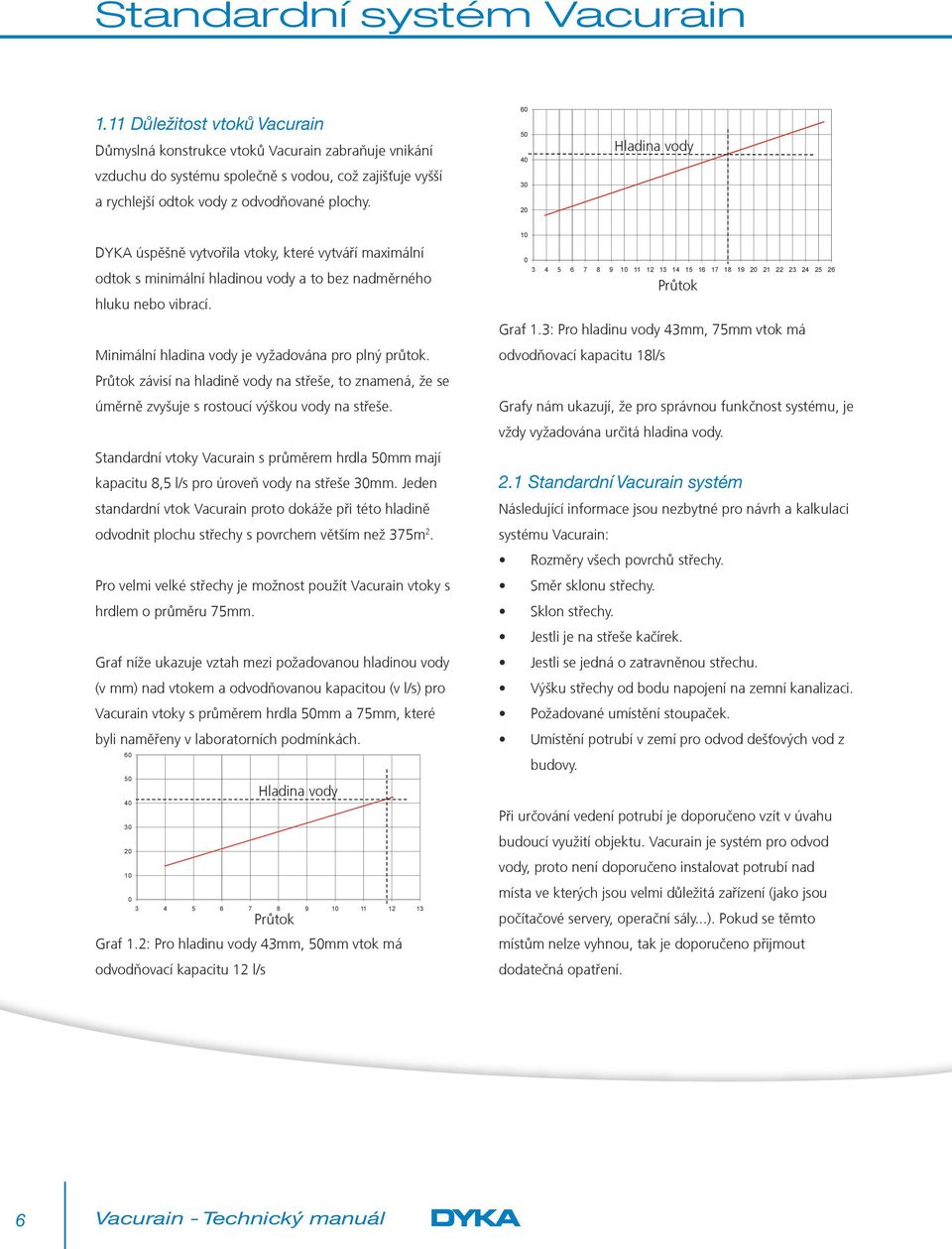

6 Standardní systém Vacurain DYKA Bitumentrechter uitloopdiameter 75 mm 1.11 Důležitost vtoků Vacurain Důmyslná konstrukce vtoků Vacurain zabraňuje vnikání vzduchu do systému společně s vodou, což zajišťuje vyšší a rychlejší odtok vody z odvodňované plochy. DYKA úspěšně vytvořila vtoky, které vytváří maximální odtok s minimální hladinou vody a to bez nadměrného hluku nebo vibrací. Minimální hladina vody je vyžadována pro plný průtok. Průtok závisí na hladině vody na střeše, to znamená, že se úměrně zvyšuje s rostoucí výškou vody na střeše. Standardní vtoky Vacurain s průměrem hrdla 50mm mají kapacitu 8,5 l/s pro úroveň vody na střeše 30mm. Jeden standardní vtok Vacurain proto dokáže při této hladině odvodnit plochu střechy s povrchem větším než 375m 2. Pro velmi velké střechy je možnost použít Vacurain vtoky s hrdlem o průměru 75mm. Graf níže ukazuje vztah mezi požadovanou hladinou vody (v mm) nad vtokem a odvodňovanou kapacitou (v l/s) pro Vacurain vtoky s průměrem hrdla 50mm a 75mm, které DYKA Bitumentrechter uitloopdiameter 50 mm byli naměřeny v laboratorních podmínkách. Drijfho oogte ter plaatse van de trechter - h in mm Hladina vody Průtok Afvoervermogen Q DA in l/s zonder luchtinstroming Graf 1.2: Pro hladinu vody 43mm, 50mm vtok má odvodňovací kapacitu 12 l/s Drijfhoogte ter plaats se van de trechter - h in mm Hladina vody Průtok Afvoervermogen Q DA in l/s zonder luchtinstroming Graf 1.3: Pro hladinu vody 43mm, 75mm vtok má odvodňovací kapacitu 18l/s Grafy nám ukazují, že pro správnou funkčnost systému, je vždy vyžadována určitá hladina vody. 2.1 Standardní Vacurain systém Následující informace jsou nezbytné pro návrh a kalkulaci systému Vacurain: Rozměry všech povrchů střechy. Směr sklonu střechy. Sklon střechy. Jestli je na střeše kačírek. Jestli se jedná o zatravněnou střechu. Výšku střechy od bodu napojení na zemní kanalizaci. Požadované umístění stoupaček. Umístění potrubí v zemí pro odvod dešťových vod z budovy. Při určování vedení potrubí je doporučeno vzít v úvahu budoucí využití objektu. Vacurain je systém pro odvod vody, proto není doporučeno instalovat potrubí nad místa ve kterých jsou velmi důležitá zařízení (jako jsou počítačové servery, operační sály...). Pokud se těmto místům nelze vyhnou, tak je doporučeno přijmout dodatečná opatření. 6

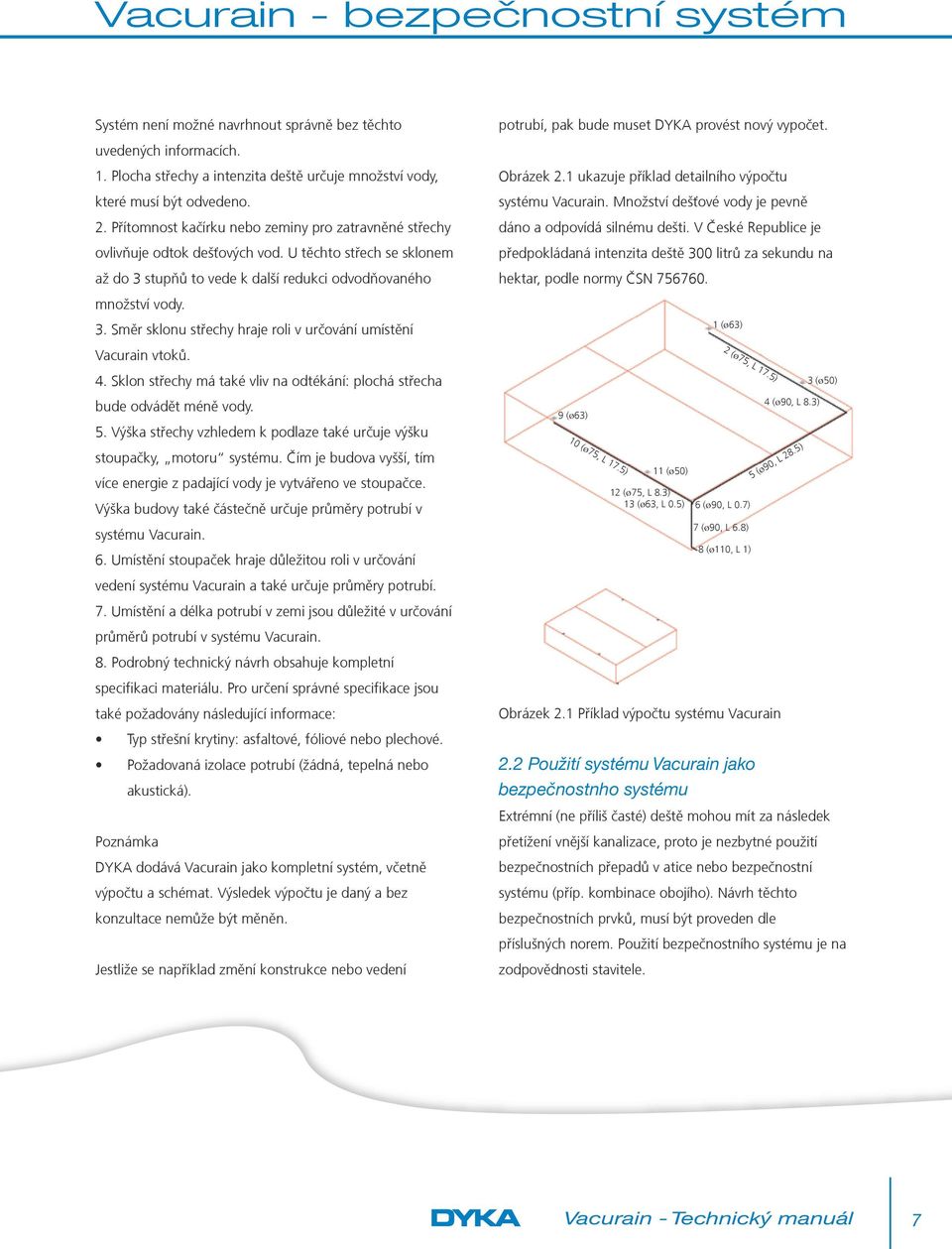

7 Vacurain - bezpečnostní systém Systém není možné navrhnout správně bez těchto potrubí, pak bude muset DYKA provést nový vypočet. uvedených informacích. 1. Plocha střechy a intenzita deště určuje množství vody, které musí být odvedeno. 2. Přítomnost kačírku nebo zeminy pro zatravněné střechy ovlivňuje odtok dešťových vod. U těchto střech se sklonem až do 3 stupňů to vede k další redukci odvodňovaného Obrázek 2.1 ukazuje příklad detailního výpočtu systému Vacurain. Množství dešťové vody je pevně dáno a odpovídá silnému dešti. V České Republice je předpokládaná intenzita deště 300 litrů za sekundu na hektar, podle normy ČSN množství vody. 3. Směr sklonu střechy hraje roli v určování umístění 1 (ø63) Vacurain vtoků. 2 (ø75, L 17.5) 4. Sklon střechy má také vliv na odtékání: plochá střecha bude odvádět méně vody. 5. Výška střechy vzhledem k podlaze také určuje výšku stoupačky, motoru systému. Čím je budova vyšší, tím více energie z padající vody je vytvářeno ve stoupačce. Výška budovy také částečně určuje průměry potrubí v systému Vacurain. 6. Umístění stoupaček hraje důležitou roli v určování 9 (ø63) 10 (ø75, L 17.5) 11 (ø50) 12 (ø75, L 8.3) 13 (ø63, L 0.5) 6 (ø90, L 0.7) 7 (ø90, L 6.8) 8 (ø110, L 1) 4 (ø90, L 8.3) 5 (ø90, L 28.5) 3 (ø50) vedení systému Vacurain a také určuje průměry potrubí. 7. Umístění a délka potrubí v zemi jsou důležité v určování průměrů potrubí v systému Vacurain. 8. Podrobný technický návrh obsahuje kompletní specifikaci materiálu. Pro určení správné specifikace jsou také požadovány následující informace: Typ střešní krytiny: asfaltové, fóliové nebo plechové. Požadovaná izolace potrubí (žádná, tepelná nebo akustická). Poznámka DYKA dodává Vacurain jako kompletní systém, včetně výpočtu a schémat. Výsledek výpočtu je daný a bez konzultace nemůže být měněn. Obrázek 2.1 Příklad výpočtu systému Vacurain 2.2 Použití systému Vacurain jako bezpečnostnho systému Extrémní (ne příliš časté) deště mohou mít za následek přetížení vnější kanalizace, proto je nezbytné použití bezpečnostních přepadů v atice nebo bezpečnostní systému (příp. kombinace obojího). Návrh těchto bezpečnostních prvků, musí být proveden dle příslušných norem. Použití bezpečnostního systému je na Jestliže se například změní konstrukce nebo vedení zodpovědnosti stavitele. 7

8 Bezpečnostní přepady Stavitel určuje ohledně bezpečnostního systému následující: Umístění bezpečnostních přepadů. Kapacitu bezpečnostních přepadů. Maximální přípustnou hladinu vody na střeše. Po určení těchto tří bodů stavitelem, může DYKA provést výpočet. Poznámka Stavitel je vždy odpovědný za každý typ bezpečnostního systému. Výšku umístění bezpečnostního přepadu nebo systému musí vždy posoudit statik objektu. platných norem a předpisů. Bezpečnostní přepady musí být instalovány s dostatečnou kapacitou. Je povinností stavitele rozhodnout o umístění a počtu bezpečnostních přepadů. Pokud není použit žádný bezpečnostní systém, voda se může hromadit z důvodu ucpání vtoků nebo zahlcení venkovní kanalizace. To může vést k přetížení střešní konstrukce až do té míry, že hrozí možnost jejího zřícení. Obrázek 2.3 Ukazuje příklad bezpečnostního přepadů. 2.3 Bezpečnostní přepady Konstrukce střechy budovy musí být počítána podle Obrázek 2.3: Příčný řez bezpečnostním přepadem 8

9 Napojení na kanalizaci 2.4 Umístění Vacurain vtoků na střeše Vtoky Vacurain jsou obvykle montovány na ploché střechy. Plochá střecha musí mít také sklon. Sklon 16mm/m je považován za dostatečný* *Zdroj: BDA Střešní poradenství Architekt a/nebo stavitel určuje sklon střechy. Pozornost musí být dána na následující: Hmotnost střechy. Dodatečné zatížení. Minimální sklon pro účely odvodu vody. V úvahu také musí být brána možnost hromadění vody na střeše. Vtoky jsou vždy umístěny na nejnižší část střechy. Pří umístění na okraj střechy, musí být vtoky v principu přibližně 50cm od okraje střechy. Také je možné umístit vtoky do žlabů, jestliže je alespoň 65cm široký nebo je možné použít speciální vtoky. Pokud je to vyžadováno, může mít každý vtok svou stoupačku. V případě použití přechodové šachty pro napojení do venkovní kanalizace je nutné dodržet následůjíci body: 1. Musí fungovat jako bezpečnostní přepad. 2. Musí být umístěna na vnější straně fasády a napojena na dešťovou kanalizaci. 3. Musí být snadno přístupná. 4. Jestli že je napojena na smíšenou kanalizaci, musí být součástí zápachová klapka. 5. Musí být možné šachtu napojit na vodorovné potrubí. 6. Musí být snadno čistitelná. 7. Musí být umístěna tak, aby horní část byla na úrovni terénu. 8. Musí mít dostatečnou kapacitu pro odvod veškerých dešťových vod. Kapacita trubek pro volný odtok napojených na šachtu musí být v souladu s výpočty kapacity systému Vacurain. Trubky a příslušenství Vacurain jsou snadno napojitelné na DYKA vnější kanalizaci. 2.5 Napojení na zemní kanalizaci Dešťové odvodnění může být napojeno na venkovní kanalizaci v jakémkoli místě. Dešťové vody musí být odváděny ze střechy bez překážek, což musí být zohledněno při návrhu zemní kanalizace. Při napojení podtlakového systému na zemní kanalizaci je vhodné použít přechodovou šachtu Obrázek 2.4: Příklad šachty 9

10 Tepelná a akustická izolace 2.6 Tepelná izolace Vzduch vždy obsahuje nějaké množství vlhkosti. Když vzduch ochlazuje studené trubky, tak na její vnější straně může vznikat kondenzace. Vznik kondenzace záleží na kombinaci vnější teploty trubky, relativní vlhkosti a teploty okolního vzduchu. Relativní vlhkost je vztah mezi množstvím vlhkosti ve vzduchu, určitou teplotou a maximálním možným množství vlhkosti při této teplotě. Proto je v určitých situacích žádoucí použít tepelnou izolaci. Pokud kombinace vnitřní teploty a vysoké relativní vlhkosti vede k tvorbě kondenzac, je doporučeno použít tepelnou izolaci Dykasol,. Potrubní systém Vacurain v podhledech, například v obchodech nebo kancelářích (vytápěných prostorech) by obvykle tepelnou izolaci měly mít. Teplota potrubí = 6 C Teplota v místnosti DP RL=50% DP PL=60% 10 C 0.0 C 2.6 C 11 C 1.0 C 3.5 C 12 C 1.9 C 4.5 C 13 C 2.8 C 5.4 C 14 C 3.7 C 6.4 C 15 C 4.7 C 7.3 C 16 C 5.6 C 8.2 C 17 C 6.5 C 9.2 C 18 C 7.4 C 10.1 C 19 C 8.3 C 11.1 C 20 C 9.3 C 12.0 C 21 C 10.2 C 12.9 C 22 C 11.1 C 13.9 C Izolovat Neizolovat Tabulka 2.1: Vztah mezi teplotou v místnosti, teplotou trubky, relativní vlhkostí (RL) a teplotou rosného bodu (DP) Tepelné vlastnosti izolace Dykasol 0,05 W/m C jsou dostatečné, aby ve většině případů zabránily kondenzaci. Tabulka 2.1 dává přehled o vztazích mezi teplotou v místnosti, relativní vlhkostí vzduchu (RL) a teplotou rosného bodu (DP). Za předpokladu teploty dešťové vody (= teplota trubky) 6 C, by trubka měla být izolována v modře označených políčkách, protože teplota pro vznik kondenzace je větší než teplota trubky. 2.7 Akustická izolace Pokud musí být snížena úroveň hluku, je možné izolovat potrubí Vacurain akustickou izolací Dykasol. Tento produkt má zvukové tlumící vlastnosti a dosahuje redukce hluku přibližně o 20dB(A) (graf 2.1). Tepelné vlastnosti akustické izolace Dykasol jsou stejné jako vlastnosti tepelné izolace Dykasol. (viz. Předchozí sekce). Úroveň hluku bez izolace v db(a) Úroveň hluku s izolací v db(a) Můžeme říci, že systém Vacurain vyžaduje tepelnou izolaci ve většině případů, kde jsou přítomni lidé, jako jsou kanceláře, předváděcí místnosti, obchody... 10

11 Akustická izolace, intenzita Graf 2.1: Akustické vlastnosti izolace Dykasol pro 110mm trubku 3.1 Intenzita deště Ve většině zemích je systém odvodu dešťových vod počítám podle ustanovených standardů a používá specifickou intenzitu deště pro jednotlivé regiony. Například déšť bude silnější v severní části Alp než na pobřeží. Česká Republika je považována za jeden region. Intenzita deště je tedy předpokládána pro celou Českou Republiku 300 litrů za sekundu na hektar: 300 l/s x ha. To odpovídá 0,03 l/s x m 2, tím je míněno, že 1 litr vody spadne na oblast jednoho čtverečného metru přibližně za 33 sekund. Takový objem vody spadne během velmi silného deště. UV systém funguje na svůj plný potenciál pouze pokud je potrubí správně nadimenzované. To znamená, že pro intenzitu deště 0,03 l/sm2 (=300 l/s x ha) jsou všechny trubky naplněny a systém používá co nejmenšího možného průměru. Déšť, který dopadá na střechu nebo na sousední fasádu zvyšuje množství vody a musí být při výpočtu též brán v úvahu. Výpočet pro systém odvodu dešťových vod musí být v souladu s následujícími mormami: ČSN ČSN EN

12 Výpočet plochy střechy 3.2 Výpočet plochy střechy Povrch plochy střechy (F) musí být určen, jako výsledek skutečné šířky (b) a délky (l) dané střešní plochy (F): F=b x l (m2) 3.3 Redukční faktor pro efektivní šířku I když déšť nepadá na střechu přímo vertikálně, výpočty dešťových vod nepočítají s horizontální projekcí plochy střechy, ale z aktuální plochou střechy tzv, imaginární. Plocha střechy musí být porovnána se střechami přiléhajícími k fasádě nebo střech, které jsou konstruovány z většího počtu povchů střech s odlišným sklonem (obrázek 3.1). redukčním faktorem α (tabulka 3.1). Zdroj: ČSN Plocha povrchu (F) střechy Plocha povrchu střechy F je výsledek efektivní šířky střechy (b) a délky střechy (l) (obrázek 3.1). Pro střechy skládající se z jedné části střechy musí být efektivní šířka střechy měřena paralelně k povrchu střechy (né horizontální projekcí). Pro střechy skládající se z většího počtu částí střech musí být efektivní šířka střechy měřena paralelně k imaginárnímu povrchu pro složený povrch střechy (viz b-2 v obrázku 3.1). Sklon povrchu Druh odvodňované plochy; druh úpravy povrchu do 1% 1% až 5% nad 5% Součinitelé odtoku srážkových vod C Střechy s propustnou horní vrstvou o tloušťce do 100mm (vegetační střechy) 0,7 0,7 0,8 Střechy s propustnou horní vrstvou o tloušťce nad 100 do 250mm (vegetační střechy) 0,4 0,4 0,5 Střechy s propustnou horní vrstvou o tloušťce nad 250mm (vegetační střechy) 0,3 0,3 0,3 Střechy s vrstvou kačírku (štěrku) na nepropustné vrstvě 0,9 0,9 0,9 Střechy s nepropustnou horní vrstvou 1,0 1,0 1,0 Tabulka 3.1: Redukční faktor Pro různé střechy s odlišnými povrchy střech je šířka imaginárního povrchu účiná šířka střechy. Pro střechy s jedním typem povrchu, efektivní šířka střechy musí být měřena paralelně k povrchu střechy (n= horizontální projekcí!). 3.4 Redukční faktor pro spoždění (α) Pro ploché střechy se počítá zpoždění pro odvod vody ze střechy. Spoždění záleží na více faktorech, například na typu střešní krytiny. Při návrhu systému odvodu dešťových vod může být intenzita deště 0.03 l/s.m 2 násobena 3.6 Množství vody v trubkách Množství vody v trubkách nebo systému trubek je rovno: Q h = α. i. F Kde: Qh = Množství vody v l/sec α = Redukční faktor pro intenzitu deště i = Intenzita deště v l/sec.m 2 = 0.03 l/s.m 2 ß = Redukční faktor pro šířku střechy F = Plocha povrchu střechy v m 2 12

13 Výpočty Obrázek 3.1: Příklad střech a skládaných střech 3.7 Výpočet Pro správný výpočet systému Vacurain je třeba, aby firma Dyka obdržela co nejkompletnější a správné informace. Kalkulace se provádí speciálním softwarem, jenž pomáhá najít nejoptimálnější variantu dimenzí jednotlivých úseků systému. Nejdůležitější informace jsou: Délka budovy. Šířka budovy Výška budovy. Směr sklonu střechy. Sklon střechy. Požadované umístění stoupaček. Umístění kanalizace v zemi. Koordinace s ostatními instalacemi Níže je příklad výpočtu jaký může DYKA vytvořit. Poznámka: DYKA dodává Vacurain jako kompletní systém včetně výpočtů a nákresů. Výsledky výpočtů jsou závazné a nesmí být změněny bez přepočítání. Při dodatečných změnách, ač jen drobných částí systému, musí být vše konzultováno s firmou Dyka a proveden nový výpočet. V tomto příkladě je použita budova s následujícími rozměry: Šířka 30m Délka 35m Výška 7m Plochá střecha, sklon 15mm/m z prostředku na delší strany budovy Sklon: 15mm/m = 1.5% Pro umístění stoupačky byl vybrán jeden z rohů. Výsledek počítačového výpočtu se skládá ze dvou částí: Izometrické schéma (obrázek 3.2). Výpočty (tabulka 3.2). 3.9 Izometrické schéma Izometrické schéma dává trubkám a budově náhled v 3D perspektivě (obrázek 3.2). Na izometrické schéma musí být hleděno jako na nákres. Od stránky 44 do stránky 47 je možné vidět metody připojení používané k připojení vtoků ke (hlavnímu) sběrnému potrubí pomocí Flexibilní hadice Vacurain. Čísla pozic v nákresu odpovídají číslům uvedeným v sloupci Poz.. (tabulka 3.2). Průměry (v mm) potrubí a délky (v m) jsou zde také uvedeny. Obrázek 3.2: Izometrické schéma 3.8 Příklad výpočtu systému Výsledek výpočtu: 13

14 Výpočty 3.10 Výpočty Příklad výsledku výpočtů. Tabulka 3.2: Výsledek výpočtů Flexihadice Poz. Průměr Výška Průtok Rychlost Odpor Průtok % Kol. 45 Kol. 90 T-kus L eq (mm) [mm] [mm] (l/s) [m/s] [kpa] Trubky Poz. Typ Průměr Délka Průtok L eq Rychlost Odpor Kol. 45 Kol. 90 T-přítok T-průb. [mm] [mm] [l/s] (mm) [m/s] [kpa] 2 L L L L S G L L S Rozdíl mezi součtem pro počáteční průtok a aktuální průtok je 7% Tlaky Poz. Tlak [kpa] Tlakové Kritický tlak ztráty [kpa] [kpa] Sum Počáteční průtok stoupačky 7,5 l/s minimální průtok stoupačky 4,8 l/s. Stoupačka vyhovuje počátečním požadavkům. 14

15 Popis výpočtu výsledků Legenda: (hadice ke vtokům) Poz. = Číslo pozice Průměr [mm] = Průměr hadice ke vtoku Výška [mm] = Výškový rozdíl mezi povrchem střechy a sběrným potrubím Průtok (l/s) = Aktuální objem odváděné děšťové vody (litry za sekundu) Průtok % = Rozdíl v porovnání se 100% počátečního průtoku Kol. 45 = Počet 45 kolen mezi vtokem a sběrným potrubím Kol. 90 = Počet 90 kolen mezi vtokem a sběrným potrubím T-kus = Počet T-kusů mezi vtokem a sběrným potrubím L eq (mm) = Odpovídající délka: příslušenství (koleno, T-kus) vytváří místní zvýšení odporu. Tento odpor je roven určité délce průtoku potrubí (m/s) Rychlost [m/s] = Rychlost proudící vody Pevnost [kpa] = Počítaný odpor vtoku pro jednotlivá čísla pozic Legenda (trubky) Poz. = Číslo pozice Typ = L: Sběrné potrubí, S: Stoupačky, G: Potrubí v zemí Průměr [mm] = Průměr potrubí Délka [mm] = Délka úseku potrubí na daném čísle pozice Průtok [l/s] = Aktuální objem odváděné děšťové vody (litry za sekundu) na daném čísle pozice Kol. 45 = Počet 45 kolen na daném úseku potrubí Kol. 90 = Počet 90 kolen na daném úseku potrubí T-přítok = Trubka se napojuje na T-kus L eq (mm) = Odpovídající délka: odpor příslušenství je roven odporu určité délky potrubí. Celková odpovídající délka je počítána včetně reálné délky potrubí plus odpovídající délka připojeného příslušenství. Rychlost[m/s] = Rychlost proudění vody Pevnost [kpa] = Počítaný odpor pro úsek potrubí s daným číslem pozice 3.11 Popis výsledku výpočtu Tabulka obsahuje informace o každém úseku potrubí celého systému včetně flexihadic a vtoků. Čísla pozic všech částí jsou uvedena ve sloupcích. Tato čísla odpovídají číslům v izometrickém schématu. Další informace týkající se průměrů flexihadic a rychlostí proudění v nich, průtocích vtoků, odchylek týkajících se počátečního průtoku a dalších použitých komponentů pro každé číslo pozice za sebou jsou v tabulce Flexihadice. Počáteční průtok je aritmetická hodnota, která je získána rovnoměrným rozdělením plochy střechy do odpovídající plochy. Odpovídající plocha vytváří skutečnou hodnotu množství vody, které je třeba odvést. UV systém, jako je systém Vacurain, odvání různá množství vody, která se nesmí příliš odchýlit od původně vypočítaných hodnot. Průtok od každého vtoku není stejný, protože každý vtok je umístěn v jiné části systému potrubí. Ve výsledku má připojený systém potrubí rozdílný odpor. Odpor je způsobován průměrem a délkou potrubí, další odpor je způsoben průtokem v T-kusech, kolenech a odtokem ze systému. Odpor (hydraulický), který je vytvářen kombinací jednotlivých součástí se vypočítá na základě geometrie komponent (vtok, hadice, kolena a případně T-kusy) a průtokem. Další informace o zbytku systému Vacurain je dán v 15

16 Pravidla pro instalaci tabulce (Potrubí). V sloupci Typ, je označení (horizontálním) sběrného potrubí (L), stoupačky (S) a potrubí v zemi (G). Tato tabulka také ukazuje informace o průměrech, délce úseku potrubí a počtu kolen a T-kusů. Jsou zde také informace o průtoku, rychlosti a hydraulickém odporu. Informace o celkových odchylkách průtoků z vypočítaného průtoku je dán v tabulce níže. Při použití pevných bodů je důležité, aby byla konstrukce pevně ukotvena (obrázek 4.1). Připojení ke střešním panelům, vazníkům, překladům, sloupům, stěnám, nosníkům a/nebo dalším konstrukčním prvkům musí být provedena v souladu s instrukcemi poskytnutými dodavatelem a/nebo stavitelem. DYKA pouze určuje vedení potrubí, jenž je dáno výpočtem. Veškeré změny směru vedení potrubí mají vliv na výpočet! Spodní tabulka Tlak ukazuje že rozdíly v podtlaku mezi vtoky jsou minimální, což je nezbytné pro udržení rovnováhy v systému. Jestliže není v rovnováze, může to vést k velkým rozdílům průtoků. které jsou uvedeny v první tabulce (flexihadicem) ve sloupci Průtok %. Poznámka DYKA dodává Vacurain jako kompletní systém, včetně výpočtů a nákresů. Výsledky výpočtů jsou závazné. Jakékoliv změny vedení potrubí musí být přepočítány. Výpis materiálu je vytvořen po posouzení hydraulických výpočtů a je použit jako základ pro cenovou nabídku, která může být vytvořena po celkovém návrhu systému. 4.1 Pravidla pro instalaci Základní informace Podle záručních podmínek systému Vacurain mohou být použity pouze výrobky určené pro systém Vacurain a výrobky splňující požadavky uvedené níže. Záruka systému Vacurain bude platná, jen pokud je použito potrubí Vacurain a jeho příslušenství. Poznámka Na horizontálním potrubí nesmí být použity spoje s gumovým těsněním ani dilatační kusy, pokud to není schváleno firmou Dyka. Podmínky pro konstrukci pevných bodů: Obrázek 4.1: Příklad konstrukce pevného bodu 16

17 Uspořádání systému 4.2 Uspořádání systému Vacurain Systém Vacurain by měl být chápán jako systém potrubí s jedním nebo více připojenými vtoky. 4.3 Uspořádání částí systému Systém se skládá z následujících komponent: 1. Vtoky 2. Flexihadice 3. Závěsé háky 4. Sběrné potrubí 5. Vodorovné potrubí 6. Stoupačky 7. Universální objímky 8. Pevné body pro - Připojovací potrubí - Sběrné potrubí - Vodorovné potrubí - Stoupačky 4.4 Objímky pro sběrné potrubí V závislosti na délce systému a jakýchkoli změnách směru sběrného a vodorovného potrubí musí být použity pevné body, jejichž účelem je absorbovat síly, jenž by mohly negativně ovlivnit komponenty systému. Vtoky a hadice ke vtokům musí být připojeny podle příslušných příkladů na stránkách 42 až Snadná montáž DYKA dává důraz na snadnou instalaci a spolehlivost. Různé typy vtoků, které můžou být použity pro všechny typy střešních krytin, zaručují jednoduchost a spolehlivost. Aby bylo možné instalovat systém postupně a nezávislé na práci pokrývačů, dodává DYKA tepelnou izolaci v různých tloušťkách od 7cm do 13cm, jenž je možno kombinovat (obrázek 4.4). Vtoky systému musí být instalovány v nejnižším bodě úžlabí a zapuštěny cca 1cm do tepelné izolace Dilatační kus na spodní části stoupačky Pevný bod pod dilatačním kusem 11. Zemní kanalizace Obrázek 4.3: Popis částí v systému Vacurain

18 Tipy pro montáž 1. Ochranný koš 2. Vtok 3. Izolace Obrázek 4.4: Vtok Vacurain průměrem) ke vtokům. 11. Upevnění sběrného potrubí do závěsného systému. 12. Lepení úseků trubek a dalšího příslušenství. 13. Montáž prodloužení a kolen mezi flexibilní hadicí a sběrnou trubkou s T-kusem. 14. Zacvaknutí připojení flexihadice k připojovacímu potrubí. 4.7 Tipy pro montáž Trubky mohou být předpřipraveny mimo plošinu na praktické délky a následně mohou být umístěny do závěsu z pojízdné plošiny. Na plošině může být lepeno jen několik nezbytných spojů. Ve výsledku není nezbytné použít přesné rozměry: rozdíl 10 30cm neznamená problém. Rozdíly v rozměrech mohou být jednoduše vyrovnány použitím flexihadic, například mírným prodloužením nebo zkrácením připojovacích odboček (kolmých nebo rovnoběžných přípojek do sběrného potrubí). 4.6 Postup montáže Instalace systému Vacurain je jednoduchá a lehká. Základní pravidla pro montáž: 1. Určení umístění vtoků na střeše. 2. Instalace vtoků na střeše. 3. Určení pozice horizontálního sběrného potrubí. 4. Pokud je požadováno, určení pevných bodů pro sběrné potrubí. 5. Určení délky závitových tyčí pro zavěšení. 6. Určení délky sekcí potrubí mezi vtoky. 7. Upevnění zavěšení do konstrukce a jeho zarovnání. 8. Připevnění závěsných háků k závitovým tyčím. 9. Poloha závěsných háků 10. Nacvaknutí flexibilních hadic ke vtokům(se správným Expanze a smršťování. V důsledku změn teploty se bude systém Vacurain v průběhu používání smršťovat a roztahovat. Přestože koeficient roztažnosti je pro PVC malý (0,06mm/m C), tak to znamená další opatření pro dlouhé systémy, jako pevné body nebo zavětrování. Maximální přípustná roztažnost pro sběrné potrubí je 200mm. Určení podélné roztažnosti Potrubní systém se bude roztahovat nebo smršťovat na základě změny teploty. Jak moc se bude roztahovat nebo smršťovat závisí na teplotních rozdílech. 18

19 Sběrné potrubí Důležitý údaj je proto délka příslušné sekce potrubí a teplota jak během instalace, tak je důležitá očekávaná maximální a minimální teplota v průběhu používání. Následující příklady ukazují, že mohou hrát roli také způsoby připojení potrubí. Obrázek 4.5: Slouží jako vzor pro další příklady. Změna délky jako důsledek změny teploty, může být spočítána pomocí následujícího vzorce: ΔL = α x L x ΔT Kde: ΔL = Změna délky jako výsledek změny teploty -mm α = Podélný koeficient roztažnosti -mm/m C L = Délka potrubí -m ΔT = Teplotní rozdíl Tmax - Tmin - C Kromě toho: F = Pevný bod α(pvc) = mm/m C 4.8 Sběrné potrubí Jedna z výhod systému Vacurain je flexibilita. Roztažnost a smršťování systému Vacurain je pohlceno použitím flexibilních hadic. Ve výsledku může být systém delší nebo kratší až o 200mm bez příliš velkého napětí, i tak je samozřejmě nutné dodržet předepsaný způsob montáže. Jednotlivé části sběrného potrubí, které je uloženo do háků nebo kluzných objímek, mají většinou různé průměry. Použitím excentrických redukcí pří přechodu na jinou dimenzi potrubí, je zajištěno, že dva rozdílné průměry budou mít horní hranu ve stejné výšce, což je nezbytné pro správnou funkčnost systému. Požadavek na umístění potrubí ve stejné výšce musí být vzat v úvahu při navrhování závěsů: Při jejich montáži musí být vrchní hrana závěsu ve stejné výšce, tak jako úroveň trubky při různých průměrech. Nákres ukazuje použití závěsů s různým průměrem (obrázek 4.7). Závěsné háky se připojují pomocí závitových M8 tyčí. Tyto tyče musí být připojeny do střechy nebo střešní konstrukce. Připojení do střechy nebo střešní konstrukce není součástí dodávky systému Vacurain. Systém musí být připojen do střechy nebo střešní konstrukce takovým způsobem, aby bylo zaručeno spolehlivé zavěšení. 19

20 Pevné body Pro maximální středovou vzdálenost mezi závěsy musí být použity hodnoty dány tabulkou 4.1. Maximální Hmotnost Hmotnost vzdálenost 100% 100% Průměr mezi závesy naplněné naplněné potrubí od středu do trubky na trubky na (mm) středu závěsu jeden metr jeden závěs (cm) (kg) (kg) ,38 1, ,12 2, ,32 3, ,66 4, ,70 6, ,98 10, ,91 16, ,08 33, ,90 52,64 Tabulka 4.1: Středová vzdálenost Vacurain závěsů a váha plné trubky na metr a na závěs 4.9 Pevné body na sběrném potrubí V mnoha případech je nezbytné vytvořit pevné body na (horizontálním) sběrném potrubí. Příklady některých situací: -Pro sběrné potrubí delší než 80 metrů - pevné body by měly být zahrnuty v části před stoupačkou. -Při změně směru sběrného potrubí - nebo když se připojuje více sběrných potrubí dohromady. Pevné body jsou nezbytné v horizontální části. Důvod pro použití pevných bodů je absorbování zpětných rázů, které jsou vytvářeny v důsledku změny směru. Nežádoucí síly působící na T-kusy a kolena jsou absorbovány konstrukcí pevných bodů. Umístění pevných bodů pro samostatný systém delší než 80m je pouze před kolenem ke stoupačce. Poznámka Vacurain závěsy musí být vždy umístěny min. 20 cm od tvarovek. Tvarovka 20 cm závěs Obrázek 4.6: Minimální vzdálenost od závěsu k tvarovce je 20cm To ukazuje příklad A (obrázek 4.8). Příklad B ukazuje sběrné potrubí, které mění směr na konci vodorovné části. Uchycení pevného bodu bude umístěno zde na konci hlavního potrubí před 90 kolenem na hlavním sběrném potrubí. Jiná situace, která může nastat je ukázána na příkladu C. Uchycení pevného bodu bude instalováno přibližně 2m před 90 kolenem na hlavním sběrném potrubí v místě, které je ukázáno v nákresu. Obrázek 4.7: Přehled průměrů Vacurain závěsů v rozsahu od 40mm do 200mm 20

21 Pevné body tohoto příkladu může být 80m sběrného potrubí Vacurain instalováno podle jakékoliv připojovací metody (viz. stránka 42 až 49). Příklad 2 Délka L =80m Teplota při montáži T instal =5 C Předpokládaná maximální teplota T max =40 C Předpokládaná minimální teplota T min =0 C ΔL = mm ΔL = - 24 mm Příklad A Příklad B Příklad C Obrázek 4.8: Umístění pevných bodů na sběrném potrubí V následujících příkladech je uvedeno několik výpočtů, které ukazují změny délek částí potrubí v důsledku rozdílů teplot. Použitý vzorec je: ΔL = α x L x ΔT (viz. strana 18). Příklad 1 Délka L =80m Teplota při montáži T instal =20 C Předpokládaná maximální teplota T max =40 C Předpokládaná minimální teplota T min =0 C ΔL = + 96 mm ΔL = - 96 m Tento příklad ukazuje, že na 80m dlouhém sběrném potrubí dojde ke změně délky o +96 mm a -96 mm pro teplotní rozdíl 20 C (rozdíl teploty při instalaci a předpokládané maximální a minimální teplotě). Podle Tento příklad ukazuje, že na 80m dlouhém sběrném potrubí dojde ke změně délky o 168 mm pro teplotní rozdíl 35 C (rozdíl teploty při instalaci a předpokládané maximální teplotě). Redukce délky jako výsledek očekávané minimální teploty je 24mm. Protože je změna délky větší než 100mm a menší než 200mm, Systém Vacurain musí být instalován podle přípojné metody 1. Mohou být také použity metody připojení 2,3 a 4 jenž jsou odvozeny z metody připojení 1. Příklad 3 Délka L =101m Teplota při montáži T instal =5 C Předpokládaná maximální teplota T max =38 C Předpokládaná minimální teplota T min =0 C ΔL = mm ΔL = - 24 mm Tento příklad ukazuje, že na 101m dlouhém sběrném potrubí dojde ke změně délky o 200 mm pro teplotní 21

22 Pevné body rozdíl 33 C (rozdíl teploty při instalaci a předpokládané maximální teploty). Redukce délky jako výsledek očekávané minimální teploty je 24mm. V tomto případě může být použita metoda připojení 1 nebo metody odvozené od ní (metody 2, 3 a 4). Tato varianta také ukazuje, že kalkulovaná délka sběrného potrubí může být v kombinaci s maximální teplotním rozdílem 33 C použita. Jestliže by byla změna délky větší než 200 mm, mohlo by to mít za následek tvorbu napětí v jednotlivých částech systému použití uchycení na sběrném potrubí. Pro vzdálenosti mezi zavěšeními musí být použity hodnoty, které jsou dány v tabulce 4.2. Maximální Hmotnost Hmotnost vzdálenost 100% 100% Průměr mezi závesy naplněné naplněné potrubí od středu do trubky na trubky na (mm) středu závěsu jeden metr jeden závěs (cm) (kg) (kg) ,38 1, ,12 2, ,32 3, ,66 4, ,70 6, ,98 10, ,91 16, ,08 33, ,90 52,64 Tabulka 4.2: Středová vzdálenost Vacurain závěsů a váha plné trubky na metr a závěs Důležité V některých případech je nezbytné dát větší pozor na roztažnost (horizontální) sběrného potrubí. Správnou kombinací pevných bodů a expanzní délky dosáhneme zabránění namáhání částí potrubí. Poznámka Pevné body mohou nahrazovat standardní Vacurain objímky, musí být ale také instalovány v předepsaných středových vzdálenostech. Pevný bod F Změna délky ΔL Délka flexibilní části L b Pevný bod F Pevný bod F Změna délky ΔL Délka flexibilní části L b Stoupačka Pevný bod F Obrázek 4.9: Umístení pevných bodů, délky flexibilních ohybů Legenda: L b = délka flexibilního ohybu F = pevný bod ΔL = změna délky F = symbol pevného bodu Příklad Vzorec, který by měl být použit pro počítání délky flexibilního ohybu je: L b = 20 * ( d. ΔL) 22

23 Pevné body Tabulka níže ukazuje délky (v mm) flexibilních ohybů, které byly spočítány použitím vzorce v kombinaci se změnou délky (ΔL) o 25 mm, 50 mm, 75 mm a 100 mm. L b (mm) L b (mm) L b (mm) L b (mm) Průměr ΔL = 25 ΔL = 50 ΔL = 75 ΔL = 100 d (mm) mm mm mm mm Tabulka 4.3: Délka flexibilního ohybu (v mm) 4.11 Ukotvení svislého potrubí Stoupačka je ukotvena pomocí univerzální objímek z galvanizované oceli. Jeden pevný bod musí být vytvořen přímo pod 90 kolenem na horním konci stoupačky (obrázek 4.10). Což zajišťuje, že roztažení je vyrovnáno a absorbováno dilatačním kusem Stoupačka je zasunuta v dilatačním kuse Vacurain přímo nad podlahou cca 0,5m). Svislý úsek trubky pod dilatačním kusem musí být také zafixován. Toho je možné dosáhnout například použitím objímky nebo uložením do betonové podlahy. Obrázek 4.10: Stoupačka, pevný bod a dilatační kus 1. Pevný bod 2. Objímka 3. Dilatační kus 4. Pevný bod nebo uložení do betonové podlahy 23

24 Spojování Když se připojuje stoupačka do dilatačního kusu, musí být použita vazelína DYKA. Dilatační kus má maximální roztažnost (viz. Nálepka na dilatačním kuse). ±5mm Hloubka uložení Jednotky: mm Pomocí nože, smirkového papíru nebo pilníku odstraňte všechny odřezky nebo nerovnosti. Zkoste hranu trubky pod úhlem stupňů v šířce minimálně 20 % tloušťky stěny. Povrch, který bude lepen, musí být čistý a suchý. Zkontrolujte zarovnání trubky do tvarovky. Změřte hloubku uložení trubky a označte ji na trubce; pokud možno pomocí lepící pásky tak, aby bylo možno vytlačené přebytečné lepidlo snadno odstranit. Pro ukotvení stoupačky musí být použita stejná středová vzdálenost objímek jako pro horizontální potrubí (tabulka 4.4). Průměr potrubí Maximální středová vzdálenost (cm) (mm) Tabulka 4.4: Vzdálenost objímek pro stoupačku 5.1 Obecné informace Vacurain trubky a tvarovky jsou vyrobeny z nárazu vzdorného PVC. Ke spojení trubek a příslušenství dohromady je používán lepený spoj. Tato část vysvětluje jak vytvořit kvalitní lepený PVC spoj. 5.2 Příprava Zkraťte trubku kolmým řezem za použití řezáku na trubky nebo ozubené pily a úkosovačky. Typ lepidla Označení Balení Láhev: litru 0.25 litru Červený potrubní 1 litr PVC lepidlo systém Plechovka: 5 litrů 10 litrů 25 litrů Šedý potrubní Láhev: 0.25 litru PVC čistidlo systém 1 litr Tabulka 5.1: Rozeznání balení PVC lepidla a PVC čistidla 5.3 Připojení Lepidlo PVC se skládá z pojiva rozpuštěném v rozpouštědle nebo směsi rozpouštědel. Jedno z pojiv je PVC. K vytvoření dobrého spoje je vyžadována přesnost a zkušenosti. Což je v případě velkých průměrů v lepení PVC obzvlášť důležité pro kvalitní lepený spoj. Znalosti mohou být získány pozorným čtením těchto instrukcí nebo za pomoci lidí se zkušenostmi z dřívějška. Pro více informací a školení kontaktujte firmu DYKA. 24

25 Spojování Co je lepení? PVC lepidlo se skládá z různých složek, včetně PVC, které je rozpuštěné v rozpouštědle nebo směsi rozpouštědel. Lepidlo proniká povrchem a po spojení PVC komponent dojde k vytvoření studeného spoje. Jestliže je použit správný typ lepidla se správnou technikou lepení, lepidlo a PVC komponenty vytváří jednu část. jeden okamžik, zatímco je lepidlo stále vlhké a povrch PVC je stále trochu tvárný. To zajistí, že obě části se spojí dohromady v jednu část. 6. Jestliže je použito příliš mnoho lepidla, mohou rozpouštěcí vlastnosti lepidla vyústí v poškození spoje. Jakékoliv přebytky lepidla okamžitě odstraňte. Co by jste měli vědět před začátkem lepení Aby bylo možné vytvořit dobrý lepený spoj, je důležité mít nějaké znalosti o lepení. Následující body jsou základní principy, které by měly být při lepení PVC vždy dodrženy: 1. Čistidlo DYKA zajišťuje více než jen čištění a zbavení mastnoty. Narušuje PVC a zapříčiní jeho naleptání. Výsledkem je, že povrchy, které mají být lepeny, se stanou měkké a slabé (tvárné), takže může být vytvořen dobrý lepený spoj. 2. Lepidlo také narušuje povrch lepených částí. Nicméně použití čistidla tento proces urychluje. Čas pro narušení je delší při chladném počasí než při vysokých teplotách. 7. Spoj se začne vytvářet jakmile lepidlo začne usychat a tvrdnout. Pro těsný spoj mezi oběma částmi, se povrch začne spojovat dohromady. Lepidlo vytvoří spoj a těsné spojení bude schopné vydržet mechanické zatížení až při úplném zatvrdnutím lepidla. Pro správný spoj je nezbytné před uvedením do provozu počkat déle. Poznámka Při lepení tvarovek, musí být, strana, která je lepena jako první plně zaschnutá, než je lepená druhá strana. To je nezbytné pro zamezení otáčení se první strany během schnutí. 3. Použijte správný typ lepidla (tabulka 5.1) a správnou velikost štětce (tabulka 5.2). 4. Použijte dostatečné množství lepidla. Rozetřete lepidlo a udržte jej v tekutém stavu. Pokud víte předem, že je rozdíl (mezera) mezi lepenými částmi, musí být použito více vrstev lepidla. Každá nová vrstva by měla být aplikována před zaschnutím předchozí vrstvy. Proto nikdy nedopusťte kompletní zaschnutí předchozí vrstvy před nanesením další. 5. Trubky a tvarovky musí být spojeny dohromady v 25

26 Spojování 5.4 Materiály a nástroje. Pro lepené PVC spoje jsou nezbytné tyto nástroje: - Řezačka trubek nebo pila s jemnými zuby a nástroj pro zkosení trubek (nebo hrubý pilník). - Čistý hadr bez chlupu. - DYKA Čistidlo. - Stěrka a tužka (fixa). - Lepidlo DYKA (viz. Tabulka 5.1 pro správný výběr typu lepidla). - Štětce (tabulka 5.2). Nepoužívejte štětec s plastovými štětinami (plastové štětiny se rychle rozpustí do lepidla a stanou se nepoužitelnými). Typ štětce (kulatý nebo plochý) a velikost záleží na aktuálně lepených dimenzích. Přehled vhodných štětců pro lepení je dán níže. Průměr trubky Typ štětce Rozměr štětce Do 40 mm Kulatý 9 mm 50 mm až 75 mm Plochý 1 90 mm až 200mm Plochý 1.5 Pokud není lepidlo používáno udržujte ho mimo přímé sluneční světlo s pevně uzavřeným víkem. Skladování je možné v suchém prostředí při teplotě mezi 5 C a 25 C. Za těchto podmínek může být skladováno až 18 měsíců. Nepoužívejte lepidlo po datu exspirace a jestliže je hustota zřetelně odlišná od původní hustoty. Pokud už je jednou plechovka otevřena, nemůže být považována za hermeticky uzavřenou. 5.6 Příprava Zkraťte trubku kolmým řezem použitím řezačky trubek nebo pilou s jemnými zuby a úkosovačkou.pro zabránění seškrabání lepidla během lepení odstraňte všechny otřepy nebo nepravidelnosti pomocí nože, smirkového papíru nebo pilníku, aby se zabránilo špatnému lepenému spoji. Přibližně 15 Tabulka 5.2: Příklad vhodných stětců pro správné lepení 5.5 Zacházení s lepidlem Lepidlo DYKA je dodávané pro okamžité použití. Před použitím musí být dobře promíchané. Zkontrolujte jeho hustotu. Lepidlo s dobrou hustotou odtéká po štětci nepřerušovaně. Pokud již volně neodkapává nebo když již je hrudkovité či vláknité, tak již nemá správnou hustotu. Lepidlo, které je hustější než by mělo být, nebo začíná hrudkovatět by již nemělo být používané. Neředit!!! Mezi lepením jednotlivých spojů ponechte štětec v lepidle. Obrázek 5.1: Zkosení konce trubky Kolem kraje trubky 26

27 Spojování Když je trubka lepena, musí být zkoseno nejméně 10% tloušťky stěny pod úhlem mezi 10 a 15, jak ukazuje obrázek 5.1. Pomocí, například smirkového papíru nebo pilníku odstraňte ostré okraje. Povrch, který bude spojován, musí být čistý a suchý. Zkontrolujte zda trubka správně pasuje do tvarovky (velikost mezery). Změřte a označte hloubku zasunutí a směr tvarovky na vnější stranu tvarovky. Na označení nepoužívejte ostré předměty. Pokud je trubka instalována tak, že bude vidět, můžete označit hloubku zasunutí lepící páskou, tak se mohou odstranit jakékoliv přesahy lepidla společně s lepící páskou. Čistění Důkladně očistěte konec trubky a vnitřek tvarovky čistým hadrem a DYKA čistidlem. Počkejte dokud se čistidlo nevypaří a části nejsou suché. Odstraňte kondenzaci, která se mohla vytvořit Uřízněte trubku kolmo Označte hloubku zasunutí Odstraňte otřepy na vnější straně Odstraňte otřepy na vnitřní straně Zkoste hrany Očistěte konec trubky čistidlem DYKA 7 Očistěte vnitřek tvarovky 27
