1 Strana 1 z 8 Přílohy : - elektrické schema kód QTD20/kW-A-AR-DS Třífázový rozvaděč s přímým rozběhem pro 2 elektrická kalová čerpadla s proudovou ochranou zařízením pro vypouštění odpadní vody s vodivým snímacím zařízením v olej. komoře Charakteristiky : elektronický rozvaděč; napájení 3~ 50/60Hz 230/400V ± 10%; vstupy na malé napětí pro externí ovládací prvky jako sondy, plovákové nebo tlakové spínače; činnost pomocí: a)5 sond: 1-střední; 2-zastavení čerpadel; 3-spuštění čerpadla 1; 4- spuštění čerpadla 2; 5-poruchové hlášení; b)4 plovákvých rtuťových spínačů: 1-zastavení čerpadel; 2-spuštění čerpadla 1; 3-spuštění čerpadla 2; 4-poruchové hlášení; c)3 normálních plovákových spínačů: 1-spuštění čerpadla 1; 2-spuštění čerpadla 2; 3-poruchové hlášení; 2 vnitřní přepínače pro volbu vstupů pro sondy, plovákové rtuťové, nebo normální plovákové a tlakové spínače; vstup na malé napětí pro externí ovládací prvky jako sonda nebo plovákový spínač poruchového hlášení; 4 trimmery pro nastavení citlivosti sond; vstupy pro připojení tepelných čidel z motorů (spínací kontakty) kontrolka pod napětím; 2 kontrolky motory v provozu; 2 kontrolky zásah proudové ochrany; kontrolka poruchového hlášení maximální hladina; přepínače pro volbu režimů AUT-VYP-RUČ; (poloha RUČ je bez aretace); 2 moduly snímače (CLG/3S) pro zapojení dvou alarmových snímačů indikujících přítomnost vody v olejové komoře. Koncovky pro zapojení teplotního snímače motoru, alarmu plovákového spínače a dvou snímačů v olej. komoře. možnost nastavení zpoždění zásahu proudové ochrany; vnější tlačítko pro reset proudové ochrany; přepínač pro vyřazení konkrolky max hladiny; výstup pro poruchovou signalizaci 24V~1A chráněnou pojistkou; střídač pro 2 elektrická čerpadla (spuštění druhého čerpadla je zpožděné o 2 sekundy); motorové pojistky; pojistky pomocných obvodů; skříň rozvaděče kovová výstupy s kabelovými vývodkami; Technické informace: jmenovité izolační napětí 450V; jmenovité napětí pomocných obvodů: řídící obvod pro 15Vdc; napětí pro sondy 10V cívky stykačů na 230V~; Opatření pro ochranu osob: P krytí IP50 (volitelně IP55); A ochranný obvod s ochranným vodičem; bezpečnostní transformátor; výstražné tabulky; hlavní vypínač s blokováním dveří; k oteření krytu je nutno použít nářadí (ochrana krytí); B TECHNICKÁ DATA A PROVOZNÍ VÝKONY PŘIBLIŽNÝ VÝKON PŘÍ 400V (pro každý motor) Před instalací si pozorně přečtěte všeobecný návod k montáži. PROVOZNÍ PROUD (A) (pro každý motor) HMOTNOST ROZMĚRY mm. TYP KOD kw Hp Min. Max. Kg. A B P QTD20/3,7kW-A-AR-DS ,55-3,7 0, QTD20/5kW-A-AR-DS ,55-5 0, QTD20/7kW-A-AR-DS ,55-7 0,75-9, QTD20/10kW-A-AR-DS , QTD20/13,5kW-A-AR-DS ,5-13, QTD20/16kW-A-AR-DS , Provozní podmínky: teplota okolního prostředí -5/+40 C; relativní vlhkost 50% při maximální teplotě 40 C; PROVOZ ROZVADĚČE Přepínač AUTO - VYP - RUČ pro každý motor V pozici "RUČ" je motor v chodu bez ohledu na signály z externího ovládání.; Přepínač se vrátí do pozice "VYP"; V pozici "VYP" motory nepracují, bez ohledu na signály z externího ovládání; V pozici AUTO jsou motory v chodu při sepnutí tlakových nebo plovákových spínačů atd. Alarm Vodivý snímač je nainstalován v olejové komoře a odhaluje prosakování vody přes těsnění komory. Pokud voda prosakuje dovnitř olejové komory jednoho ze dvou motorů a toto dosáhne až ke snímači: Elektrické čerpadlo zastaví Světlo elektrického čerpadla svítí Hlavní alarm s výstupem 24 V je aktivován (svorka desky MCL/5S-AR) Hlavní alarm s výstupem 24 V pro úroveň max, proudová ochrana přetížení a přítomnosti vody v olejové komoře jsou aktivovány.

2 Strana 2 z 8 ČINNOST S HLADINOVÝMI SONDAMI A PLOVÁKOVÝMI, RTUŤOVÝMI SPÍNAČI SCHÉMA ZAPOJENÍ HLADINOVÝCH SOND SCHÉMA ZAPOJENÍ PLOVÁKOVÝCH SPÍNAČŮ A PLOVÁKOVÝCH RTUŤOVÝCH SPÍNAČŮ Pro činnost se sondami nebo s plovákovými rtuťovými spínači - BULBO, musí být přepínače na základní desce MCL/5S-AR-498 nastaveny v poloze SONDE (viz str.4). Pokaždé, když úroveň hladiny dostoupí k 1 spustí se první motor, který se vypne, až když hladina klesne pod úroveň. Pokud 1. čerpadlo nestačí a úroveň se stále zvedá na 2, je spuštěno druhé čerpadlo a obě běží dokud se úroveň hladiny nesníží pod. Druhé čerpadlo se zastaví 2 sekundy po prvním. V případě, že hladina překročí úroveň 2 a dosáhne úrovně ALL, čerpadla stále běží a rozsvítí se kontrolka maximální úrovně na synoptickém panelu a porucha je signalizována také prostřednictvím výstupu 24V~1A v případě, že přepínač ALL je v pozici ON (viz. str. 4). Poruchové hlášení je automaticky resetováno, jakmile hladina klesne pod úroveň ALL. N.B. Všechny plovákové spínače musí mít rozpínací kontakty. V případě, že se použijí plovákové spínače, 4 trimery na modulu MCL/5S-AR se musí otočit zcela ve směru hodinových ručiček.

3 Strana 3 z 8 ČINNOST S NORMÁLNÍMI PLOVÁKOVÝMI NEBO TLAKOVÝMI SPÍNAČI SCHÉMA ZAPOJENÍ PLOVÁKOVÝCH A TLAKOVÝCH SPÍNAČŮ K přepnutí do režimu s plovákovými spínači musí být přepínače na základní desce MCL/5S-AR-498 v poloze GALL (viz.str.4). V tomto případě každý plovákový spínač spouští jedno čerpadlo a plovák max. úrovně SL, hlásí poplach prostřednictvím LED diody na synoptickém panelu a aktivuje výstup poruchové signalizace 24V~1A v případě, že přepínač ALL je v pozici ON. Reset poruchového hlášení je proveden automaticky jakmile je sepnut plovákový spínač SL. Pozn. Všechny plovákové spínače musí mít rozpínací kontakty. V případě, že se použijí plovákové spínače, 4 trimery na modulu MCL/5S-AR se musí otočit zcela ve směru hodinových SCHEMA PŘIPOJENÍ NAPĚTÍ Všechny modely QTD20/kW-A-AR-DS jsou připraveny pro třífázové napětí 400V nebo 230V s proudy uvedenými v tabulce technická data a provozní výkony. Pozn. Výkony uvedené v tabulce jsou pro 400V a mohou být použity pro 230 V v závisosti na použitých proudech. Rozvaděč je dodávaný s nastavením pro 400V. Při změně napájení na 230V přepojte vodiče na přimáru transformátoru T1 na svorky 0-230V, jak ukazuje obrázek. NAPÁJENÍ 400V NAPÁJENÍ 230V

4 Strana 4 z 8 ZÁKLADNÍ DESKA A SCHEMA ZAPOJENÍ MODUL HLADINOVÝCH SOND MCL/5S- AR-498 ; PŘEPÍNAČ SONDY/PLOVÁKOVÉ SPÍNAČE SONDY Činnost s úrovňovými sondami nebo plovákovými rtuťovými spínači PLOV PŘEPÍNAČ PRO AKTIVACI PORUCHOVÉ SIGNALIZACE SONDY PLOV Činnost s normálními plovák. spínači. ON ALL Vnější signalizace max. úrovně hladiny aktivní. Max. úroveň hladiny je signalizována vždy prostřednictvím žluté LED diody. NASTAVENÍ CITLIVOSTI SOND Vnější signalizace max. úrovně hladiny vypnuta. Pokud zařízení pracuje s hladinovými sondami přesvěčte se, že voda má dostatečnou vodivost k tomu, aby spolehlivě spínala čerpadla. Zvýšení citlivosti dosáhnete otáčením trimeru 1, 2, 3 a 4 na kartě MCL/5S-AR ve směru hodinových ručiček. ON ALL TRIMER SONDA ALL Spínací odpor může být nastaven od 2kΩ při minimální citlivosti (trimer je otočen do leva) do 30kΩ při maximální citlivosti (trimer je otočen do prava).

5 Strana 5 z 8 QTD20/kW-A-AR-DS VŠEOBECNÉ INSTRUKCE PRO INSTALACI Přesvěčte se, zda přívodní napětí odpovídá zvolenému typu rozvaděče, zda je přívodní vedení správně jištěno zda odpovídá platným předpisům a normám Zkontrolujte, zda hodnoty výkonu a proudu uvedené na štítku motoru souhlasí s hodnotami rozvaděče (viz. tabulka Technická data a provozní výkony) Zkontrolujte, zda krytí rozvaděče (IP..) odpovídá danému prostředí a vnějším vlivům K upevnění rozvaděče použijte již vyvrtané nebo přripravené otvory na zadní straně skříně. V případě, že bude skříň upevněna pomocí opěrné konzoly, přečtěte si příslušné pokyny Při upevňování rozvaděče je důležité nedotýkat se nebo nepoškodit komponenty nebo elektronické plošné spoje vestavěné do rozvaděče Odstranit jakýkoliv kovový nebo plastový odpad, který by případně mohl spadnout do rozvaděče (např. šrouby, podložky, kousky drátu, těsnění, špony, prach adt.) Elektrické zapojení je nutno provádět podle schématu, který se nachází na štítku rozvaděče, nebo v návodu Při zapojení kabelů do svorek použijte nářadí správných rozměrů tak, aby se nepoškodila kovová svorka a její uložení Před jakýmkoliv úkonem na rozvaděči nejdříve vypněte hlavní přívod el. proudu V případě zásahu ochrany nejdříve zjistěte příčinu zásahu a teprve poté zařízení resetujte V případě, že je nutné vyměnit některé komponenty, použijte pouze díly se stejnými provozními charakteristikami a výkony. Skutečnost, že zařízení bylo přímo u výrobce testováno, nezbavuje pracovníka provádějícího instalaci zodpovědnosti za provedení řádné kontroly po provedení instalace. Výrobce nezodpovídá za jakékoliv nehody způsobené lidem a škody na majetku způsobené neoprávněnou manipulací se systémem nepovolanou osobou nebo nesprávnou údržbou či opravou. NASTAVENÍ A KONROLA OCHRAN Jištění proti zkratu pojistkami Hlavní i pomocné obvody jsou chráněny pojistkami. V Případě výměny pojistek je nutné použít novou pojistku se stejnou jmenovitou hodnotou proudu a napětí a charakteristikou. (T = pomalá; F = rychlá; am = s motorovou charakteristikou) Elektrická značka Příklad pojistky Tabulka pojistek pro hlavní třífázových rozvaděčůs přímým rozběhem Výkon (400V) Výkon (400V) Rozměr pojistky Jmenovitý Vypínací kw Hp proud (A) výkon (ka) 3,7 5 am 10,3x am 10,3x ,5 am 10,3x am 10,3x ,5 18 am 10,3x am 14x Proudová ochrana (přetížení motoru) Na trimeru s označením CURRENT nastavte přibližně o 10% vyšší hodnotu proudu, než je jmenovitý proud motoru. Kvůli proudovému nárazu při rozběhu motoru, musíme trimerem DELAY nastavit zpoždění ochrany (přibližně 4 sek.). Pokud trimer DELAY chybí, zpoždění je továrně nastaveno na cca 4 sek. Spusťte na chvíli motor a zkontrolujte provozní proud. Pokud ochrana vypne, nastavíme vyšší hodnotu proudu nebo zpoždění. Spuštění ochrany je signalizováno na synoptickém panelu rozsvícením LED diody MOTOR PROTECTION. Aktivovanou ochranu resetujeme tlačítkem PROTECTION RESET (pokud je), nebo odpojením rozvaděče od napájení vypnutím hlavního vypínače.

6 Strana 6 z 8 CLG/3S CLB/3S KONTROLA ÚROVNÍ HLADINY SE TŘEMI ČIDLY (SKŘÍŇ CLB/3S) Charakteristiky: - Elektronická kontrola úrovní hladiny, - Napájení 1~50/60Hz 230V o 400V± 10%, - Vstupy na malé napětí pro vnější kontrolu z hlad. čidel - Napětí na koncích hladinových čidel 10V~, - Přítomnost sítě LED dioda - Zařízení vhodné pro vodivé nezápalné kapaliny, - Výkon kontaktů výstupu relé: 1 změna 5A 250V (odporové zatížení) - Trimer pro regulaci citlivosti čidel - Skříňka z termoplastického materiálu, Opatření k ochraně osob: - krytí IP55 (CLB/3S); A P B TECHNICKÉ ÚDAJE A PROVOZNÍ VÝKONY JMENOVITÝ VÝKON W HMOTNO ROZMĚRY mm ST Kg A B P POZNÁMKY MODEL KÓD CLG/3S-230V , NECHRÁNĚNÁ VERZE CLG/3S-4000V , NECHRÁNĚNÁ VERZE CLB/3S-230V , SKŘÍNOVÁ VERZE CLB/3S-400V , SKŘÍNOVÁ VERZE Provozní podmínky: - Okolní teplota -5/+40 C - Relativní vlhkost 50% při max. teplotě 40 C VŠEOBECNÁ UPOZORNĚNÍ PRO INSTALACI - Přesvědčte se, zda napájecí napětí je vhodné pro zařízení, - Během upevňování skříňky na dané místo dbejte, abyste se nedotkli nebo nepoškodili různé komponenty nebo elektronické plošné spoje, které se nacházejí uvnitř, - Instalujte zařízení v prostředí vhodném pro jeho stupeň krytí IP, - Odstraňte jakékoli plastové nebo kovové předměty, které zapadnou dovnitř skříňky (jako např. šrouby, matice, zbytky drátů, zbytky plášťů kabelů, špony od vrtání, prach atd.), - Proveďte všechna elektrická zapojení přesně dle schématu, které je uvedeno na etiketě zařízení nebo v přiložených instrukcích, - Při upevňování kabelů do svorek používejte pouze nářadí vhodných rozměrů a tloušťky, aby nedocházelo k poškození kovové svorky a příslušného uložení, - Před jakýmkoliv úkonem prováděným uvnitř zařízení (nastavení a seřízení rozvaděče a modulů, jsou-li přítomné) je nutné nejdříve vypnout hlavní vypínač napájení, Skutečnost, že je zařízení podrobováno pravidelným testům prováděným výrobcem, nezbavuje osobu, která provedla instalaci zařízení, povinnosti prověřit zařízení po nainstalování. Výrobce se zříká jakékoli odpovědnosti za nehody způsobené osobám nebo poškození majetku zapříčiněných neoprávněnými zásahy na zařízení, které byly provedeny osobami, které k tomu nebyly pověřeny anebo v důsledku neprovádění údržby nebo opravy.

7 Strana 7 z 8 CLG/3S CLB/3S V : ZAPOJENÍ A FUNKCE FUNKCE SE 3 HLADINOVÝMI ČIDLY Proveďte zapojení hladinových čidel dle schématu (COM = IMÁLNÍ ÚROVEŇ HLADINY = IMÁLNÍ ÚROVEŇ HLADINY) Pokud hladina vody dosáhne k Max hladinovému čidlu, relé je uvedené pod napětí a kontakty se přepnou. Pokud hladina vody klesne k Min hladinovému čidlu, relé je odpojené od proudu a je obnoven předešlý stav. Poznámka: v případě použití 2 hladinových čidel použijte COM a kontakty. Relé je stimulované pokud hladina vody dosáhne Max hladinového čidla a je odpojené od proudu pokud hladina vody klesne pod úroveň. Je možné mít hladinová čidla fungující obě při plnění a vyprazdňování za použití přepínacích kontaktů výstupu relé. VYPRAZDŇOVÁNÍ COM PLNĚNÍ COM CITLIVOST ČIDLA ÚROVNĚ HLADINY ÚROVEŇ START ÚROVEŇ START NC C NA COM ÚROVEŇ STOP ÚROVEŇ STOP L1 L2 NAPÁJENÍ VÝSTUP RELÉ 5A 230V CO M TRIMER CITLIVOSTI HLADINOVÝCH ČIDEL Je povoleno nastavit citlivost hladinových čidel dle kontrolované kapaliny. FUNKCE SE 2 PLOVÁKY Proveďte zapojení plováků dle schématu (COM + = minimální úroveň plováku COM + = maximální úroveň plováků ). Pro použití 2 plováků s normálním otevřením kontaktů, kdy horní plovák se přesune výše, je zde přepínač relé (stejně tak podřízený plovák musí postoupit výše). Pokud podřízený plovák klesne, relé je odpojeno od proudu a je obnoven předešlý stav (také horní plovák klesnul). Je možné mít plováky fungující oba při plnění a vyprazdňování za použití přepínacích kontaktů výstupu relé. CITLIVOST ČIDLA ÚROVNĚ HLADINY NC C NA COM COM L1 L2 NAPÁJENÍ VÝSTUP RELÉ 5A 230V POZICE 1: POZICE 2: VYPRAZDŇOVÁNÍ čerpadlo spouští PLNĚNÍ čerpadlo zastavuje VYPRAZDŇOVÁNÍ čerpadlo spouští PLNĚNÍ čerpadlo zastavuje

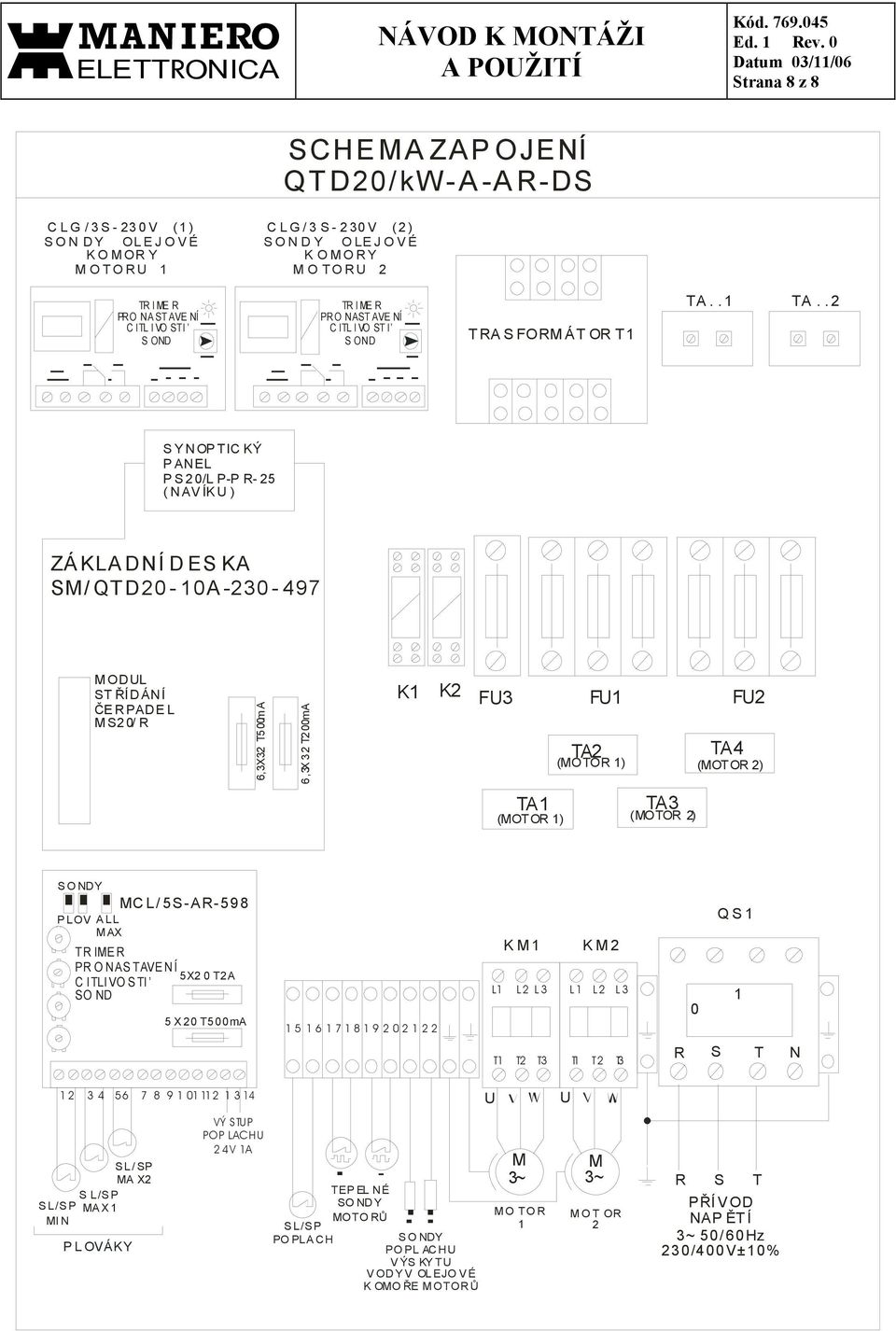

8 Strana 8 z 8 SCHEMA ZAPOJENÍ QTD20/kW-A-AR-DS CLG /3S-230V (1) SON DY OLEJOVÉ KOMORY MOTORU 1 CLG/3S-230V (2) SONDY OLEJOVÉ KOMORY MOTORU 2 TR I ME R PRO NA ST AVE NÍ CITLIVOSTI SOND TR I ME R PRO NAST AVE NÍ CITLIVOSTI SOND TRASFORMÁTOR T1 TA..1 TA..2 SYNOPTICKÝ PANEL P S 2 0/L P-P R- 25 (NA VÍKU) ZÁKLADNÍ DES KA SM/QTD20-10A MODUL ST ŘÍDÁNÍ ČERPADEL MS20/ R 6,3X32 T500m A 6,3X32 T200mA K1 K2 FU3 FU1 FU2 TA2 (MOTOR 1) TA4 (MOTOR 2) TA1 (MOTOR 1) TA3 (MOTOR 2) SONDY MCL/5S-AR-598 PLOV ALL TR IMER PRO NASTAVENÍ 5X2 0 T2A C I TLI VO S TI SO ND 5 X20 T500mA KM1 KM2 L1 L2 L3 L1 L2 L3 0 QS1 1 T1 T2 T3 T1 T2 T3 R S T N MI N MA X 1 PLOVÁKY MA X2 VÝ STU P POP LACHU 24V 1A PO PLA CH TEPEL NÉ SO NDY MOTO RŮ SONDY PO PL ACHU VÝS KYTU VODY V OLEJOVÉ KOMOŘE MOTORŮ U U M M 3~ 3~ MO TOR 1 MOT OR 2 R S T PŘÍVOD NAP ĚTÍ 3~ 50/60Hz 230/400V±10%

9 PŘÍVODNÍ NAPĚTÍ 3~50/60Hz 230/400V±10% QS1 L1 L2 L PA2 FU3 531 SA V 230V 400V T1 230V 0 24V 0 8V FU1 TA FU2 4 PV1 8 TA XP2 TA2 PA2 TA4 PA3 L1 L2 L3 13 L1 L2 L3 13 KM1 T1 T2 T KM2 T1 T2 T KCO1 KCO 2 U1 V1 W1 U1 V1 W1 POPIS ZÁKLADNÍCH ČÁSTÍ QS1 : HLAVNÍ VYPÍNAČ S BLOKOVÁNÍ DVEŘÍ FU1 : POJISTKY MOTORU 1 FU2 : POJISTKY MOTORU 2 FU3 : POMOCNÁ POJISTKA KM1 : STYKAČ MOTORU 1 KM2 : STYKAČ MOTORU 2 K1/2: POMOCNÁ RELÁTKA HL1 : HLÍDÁNÍ VODY V OLEJOVÉ NÁDRŽI MOTORU 1 HL2 : HLÍDÁNÍ VODY V OLEJOVÉ NÁDRŽI MOTORU 2 T1 : POMOCNÝ TRANFORMÁTOR TA1-4: PROUDOVÉ TRANSFORMÁTORY : HLADINOVÉ SNÍMAČE/PLOVÁKOVÝ SPÍNAČ CLG/3S-230V 1/2: SNÍMAČ CONTROLY VNIKNUTÍ VODY DO OLEJOVÉ NÁDRŽE MOTORŮ VÝSTUP MOTOR 1 VÝSTUP MOTOR 2 PS20/LP-PR : SYNOPTICKÝ PANEL SM/QTD20-10A OR SM/QTD20-20A (SMT2A-497 : ZÁKLADNÍ DESKA MCL/5S-AR-498 : CONT.MODUL PRO 5 SNÍMAČŮ SEZNAM VOLITELNÉHO PŘÍSLUŠENSTVÍ MS20,MS20/R : MODUL PRO STŘÍDÁNÍ ČERPADEL PA1-PA2-PA3 : AMPÉRMETR SA1 : VOLTMETRICKÝ PŘEPÍNAČ PV1 : VOLTMETER KCO1-KCO2 : ČASOVÉ POČÍTADLO 24V~ mfu3 Mod. Popis Kód Datum QTD20/kW-A-AR-DS Třífázový přímí rozvaděč pro 2 elektrické pumpy s proudovou ochranou pro odčerpávání odpadových vod se snímači vodivosti v olejové nádrži File SCH 03/11/2006 Vyd. 1 Rev. 0 Strana 1 z 3 Provedl Přezkous. TF Odsoul.Gen.Řed.

10 12 13 L2 L1 NAPÁJENÍ MS20 MS20/R XP4 XP7 MS20 MS20/R PS20/LP-PR SM/QTD20-10A O SM/QTD20-20A (SMT2A-497) PS20 XP3 16 XP2 8 SA/4B XP2 MA/1 XP5 6 XP SL1 SL2 SL KM1 A1 KM2 A A2 A XP2 XP XP1 MCL/5S-AR K1 K2 K1 K ALARM MOTOR 1 TEPLOTNÍ ČIDLO N.C MOTOR 2 TEPLOTNÍ ČIDLO N.C. VÝSTUP PORUCHY 24V~1A mfu3 Mod. Popis Kód Datum Provedl QTD20/kW-A-AR-DS Třífázový přímí rozvaděč pro 2 elektrické pumpy s proudovou ochranou pro odčerpávání odpadových vod se snímači vodivosti v olejové nádrži /11/2006 File SCH Vyd. 1 Rev. 0 strana 2 z 3 Přezkouš. T.F. Odsoul.Gen.Řed

11 CITLIVOST SOND A1 A1 CITLIVOST SOND RETE 230V CLG/3S-230V (1) NC NO C m M C HL1 K1 A2 HL2 K2 A2 RETE 230V CLG/3S-230V (2) NC NO C m M C MĚŘÍCÍ SONDA VODY V OLEJ. NÁDRŽI MOTORU 1 22 MĚŘÍCÍ SONDA VODY V OLEJ. NÁDRŽI MOTORU 2 mfu3 Mod. Popis Kód Datum QTD20/kW-A-AR-DS Třífázový přímí rozvaděč pro 2 elektrické pumpy s proudovou ochranou pro odčerpávání odpadových vod se snímači vodivosti v olejové nádrži /11/2006 Provedl File Vyd SCH Rev. Strana 3 z Přezkouš. T.F. Odsoul.Gen.Řed
