1 Návod k použití Návod na použitie CZ SK Kombinovaný sporák Kombinovaný sporák EKK

2 2 electrolux

3 Vítejte ve světě Electroluxu electrolux 3 Vybrali jste si prvotřídní výrobek Electrolux, který si, jak věříme, v budoucnu velmi oblíbíte. Electrolux si klade za cíl nabízet široký sortiment výrobků, které mohou váš život učinit pohodlnějším. Některé z nich vidíte na obálce tohoto návodu. Najděte si několik minut a prostudujte si tento návod, abyste mohli začít nový spotřebič používat a využívat všech výhod, které nabízí. Slibujeme vám vysokou uživatelskou spokojenost, přinášející pohodu při jeho používání. Hodně štěstí!

4 4 electrolux Obsah Pro uživatele Důležitá bezpečnostní upozornění... 5 Ovládací panel... 8 Ovladače plynových hořáků... 9 Elektrická trouba Před prvním použitím spotřebiče Elektronický programátor Rady a tipy k používání varné desky Rady a tipy k používání trouby Rozmrazování Tabulka pečení - klasické a horkovzdušné pečení Tabulka pečení - grilování Tabulka pečení - Pizza Údržba a čištění Čištění trouby Něco nefunguje Servis a náhradní díly Evropská záruka Pro technika Pokyny pro technika Technické údaje Připojení plynu Přestavba na různé druhy plynu Připojení k elektrické síti Jak číst návod k použití V textu se objevují následující symboly, které vás provedou celým návodem: Bezpečnostní pokyny Podrobné pokyny k provozu Rady a tipy Informace k ochraně životního prostředí Tento spotřebič byl vyroben v souladu s následujícími směrnicemi ES: 73/23 EHS - 90/683 EHS - 93/68 EHS - 89/336 EHS - 90/396 EHS, v platném znění..

5 Důležitá bezpečnostní upozornění Instalaci a připojení sporáku musejí provést odborní a kvalifikovaní technici v souladu s platnými předpisy. Pokud je při instalaci sporáku nutné provést jakékoli změny na domácí elektroinstalaci, musí je provést výhradně odborník. Zkontrolujte, zda během dopravy nedošlo k poškození sporáku. Poškozený sporák nikdy nepřipojujte. Je-li sporák poškozený, obraťte se na dodavatele. Změna nebo pokus o změnu charakteristik tohoto sporáku je nebezpečný. Neumisťujte sporák v blízkosti snadno hořlavých látek (záclony, utěrky na nádobí atd.) Sporák je těžký. Při manipulaci buďte opatrní. Tento sporák nesmí být umístěn na podstavec. Před použitím sporáku odstraňte všechny obaly. Některé díly jsou proti nárazu chráněny plastovou fólií. Ochrannou plastovou fólií před prvním použitím spotřebiče odstraňte a příslušné části otřete měkkým vyždímaným hadříkem namočeným v teplé vodě s trochou mycího prostředku. Zkontrolujte, zda přívod plynu a elektřiny odpovídá údajům ČEŠTINA electrolux 5 Před instalací a používáním sporáku si je MUSÍTE pozorně přečíst. Jestliže potřebujete nějakou servisní službu, obraťte se prosím na náš servis péče o zákazníky. uvedeným na identifikačním štítku umístěnému v blízkosti trubky pro přívod plynu. Dětská pojistka Tento spotřebič by měly používat děti nebo osoby se sníženými fyzickými nebo duševními schopnostmi či bez patřičných zkušeností a znalostí pouze za dozoru odpovědných osob, aby se tak zajistilo bezpečné použití spotřebiče. Tento spotřebič by měly používat pouze dospělé osoby. Nedovolte, aby si děti hrály se sporákem nebo v jeho blízkosti. Sporák se při použití zahřívá na vysokou teplotu. Děti by se neměly ke sporáku přibližovat, dokud nevychladne. Děti se mohou zranit i při stahování nádob ze sporáku. Během použití Tento sporák je určen výhradně pro domácí přípravu jídel. Není určen pro obchodní nebo průmyslové účely. Okolo spotřebiče zajistěte dobré větrání. Slabý přívod vzduchu může způsobovat nedostatek kyslíku. Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován a připojen podle platných instalačních předpisů. Zvláštní

6 6 electrolux pozornost věnujte požadavkům na správné větrání. Při použití tohoto spotřebiče vzniká v místnosti, kde je instalován, teplo a vlhko. Zajistěte stálý přívod vzduchu; ventilační průduchy udržujte v dobrém stavu nebo instalujte odsavač. Používáte-li sporák delší dobu, může být nutné zlepšit větrání otevřením okna nebo zvýšením rychlosti odsávání. Pokud je spotřebič vybaven krytem, chrání ho zavřený kryt před prachem a při otevření se na něm usazuje prskající tuk. Nepoužívejte jej k jiným účelům. Před zavřením vždy kryt očistěte. Nechte hořáky a/nebo plotýnky před zavřením krytu vychladnout. Nepoužívejte sporák, jestliže je na něm voda. Sporák nepoužívejte, máte-li vlhké ruce. Zkontrolujte, zda jsou u nepoužívaného sporáku všechny ovladače v poloze VYP. Sporák se při použití zahřívá na vysokou teplotu. Nedotýkejte se topných článků uvnitř trouby. Při otvírání dveří trouby vždy odstupte, aby mohla nahromaděná pára nebo teplo uniknout. Při používání jiných elektrických spotřebičů se přesvědčte, že se jejich přívodní kabely nedotýkají horkých povrchů sporáku. Nestabilní nebo zdeformované nádoby na varných zónách nepoužívejte, protože mohou svým převrhnutím nebo rozlitím způsobit úraz. Pro usnadnění zapálení zapalujte hořáky dříve, než na ně položíte nádoby. Po zapálení hořáku zkontrolujte, že vydává stálý plamen. Vždy než sundáte z hořáku nádobu, ztlumte nebo vypněte plamen. Nikdy nenechávejte spotřebič bez dozoru při vaření s oleji a tuky. Tento spotřebič musí být stále udržován v čistotě. Usazené tuky nebo zbytky jídla mohou způsobit požár. V troubě nebo na hořácích nikdy nepoužívejte plastové nádoby. Žádnou část trouby nikdy nezakrývejte hliníkovou fólií. Vždy zkontrolujte, zda je průduch trouby, který je umístěn uprostřed na zadní straně varné desky, volný a může zajišťovat větrání vnitřku trouby. Nad sporákem neskladujte potraviny podléhající zkáze, plastové nádobí a spreje, protože by je horko unikající ze sporáku mohlo poškodit. Do zásuvky pod troubou můžete ukládat pouze tepelně odolné příslušenství. V žádném případě tam neukládejte hořlavé materiály. Sporák nikdy nečistěte párou nebo vysokotlakým čisticím zařízením na páru. Nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky k čistění skleněných dveří trouby, mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.

7 Servis Spotřebič smí opravovat pouze autorizovaný servisní technik a mohou být použity pouze schválené náhradní díly. Informace k ochraně životního prostředí Po instalaci zlikvidujte prosím obalový materiál s ohledem na bezpečnost a životní prostředí. Při likvidaci znehodnoťte starý spotřebič odříznutím elektrického přívodního kabelu. electrolux 7 Symbol na výrobku nebo na jeho obalech znamená, že tento spotřebič nepatří do domácího odpadu. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Prosíme Vás, abyste si tento návod uschovali pro další použití a zajistili jeho předání případnému dalšímu majiteli. Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na přebalu návodu k použití.

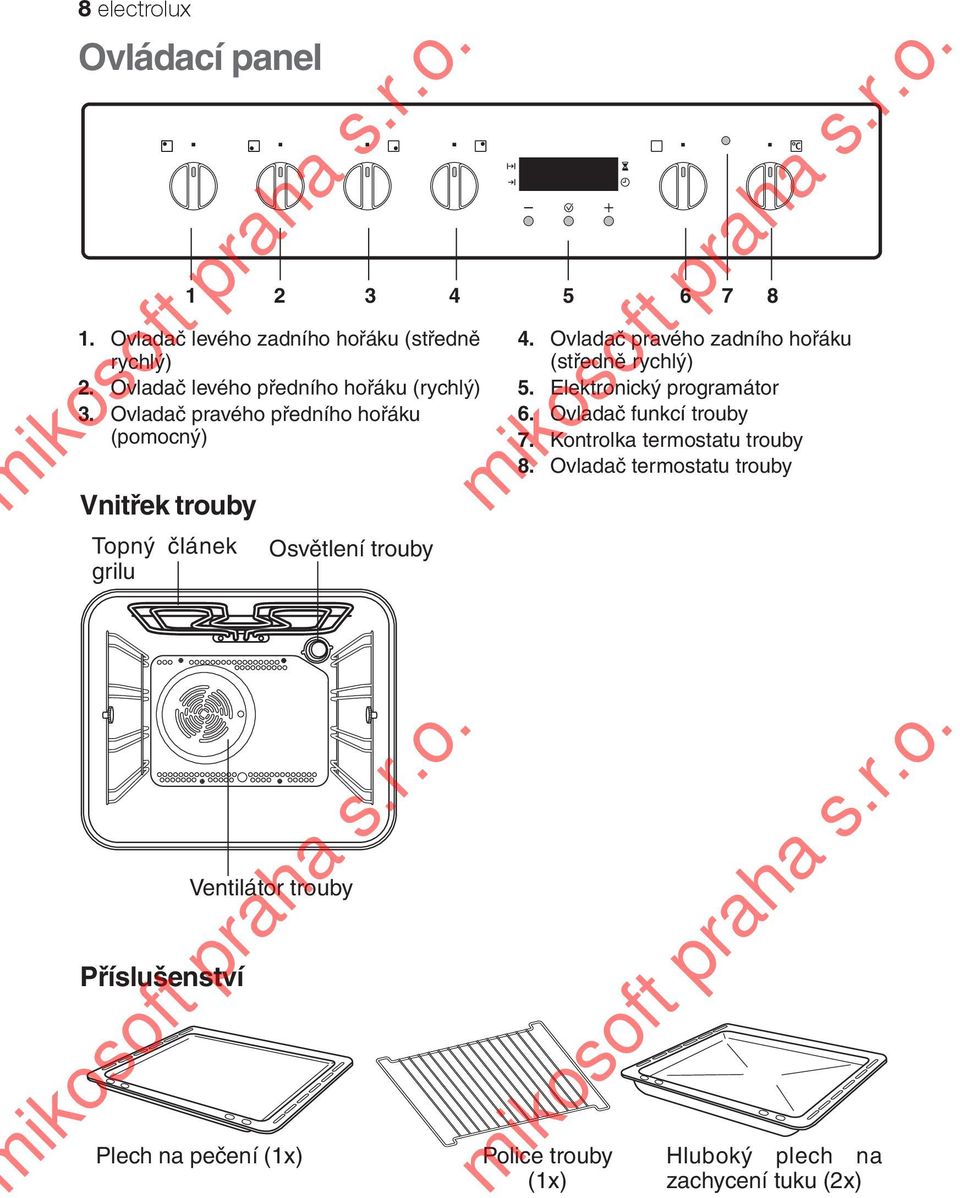

8 8 electrolux Ovládací panel 1. Ovladač levého zadního hořáku (středně rychlý) 2. Ovladač levého předního hořáku (rychlý) 3. Ovladač pravého předního hořáku (pomocný) Vnitřek trouby Topný článek grilu Osvětlení trouby 4. Ovladač pravého zadního hořáku (středně rychlý) 5. Elektronický programátor 6. Ovladač funkcí trouby 7. Kontrolka termostatu trouby 8. Ovladač termostatu trouby Příslušenství Ventilátor trouby Plech na pečení (1x) Police trouby (1x) Hluboký plech na zachycení tuku (2x)

9 Ovladače plynových hořáků Ovladače na plynové varné desce Ovladače plynových hořáků jsou umístěny na ovládacím panelu. Ovladači můžete otáčet směrem doleva na symbol malého plamene a opačným směrem k symbolu velkého plamene. Žádný přívod plynu Maximální přívod plynu Minimální přívod plynu Zapálení hořáku: 1. stiskněte příslušný ovladač na doraz a otočte ho doleva na pozici maximum ( ); 2. Po zapálení hořáku podržte ovladač stisknutý ještě asi 5 vteřin. Za tuto dobu se bezpečnostní zařízení (termočlánek - viz obr.) zahřeje a vypne; v opačném případě by se přerušil přívod plynu. 3. Nyní zkontrolujte, zda je plamen pravidelný a seřiďte ho podle potřeby. Pokud se hořák nezapálí, otočte ovladač do nulové polohy a výše uvedený postup opakujte. Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda jsou víčko a koruna hořáku (viz obr. 2, písmeno A, B) ve správné poloze. Chcete-li plamen zavřít, otočte ovladačem doprava do polohy. Při ručním zapalování (v případě výpadku elektrického proudu): Přiložte plamen k hořáku. Nikdy neotáčejte ovladačem dřív, než se s plamenem přiblížíte k hořáku. A - Kryt hořáku B - Koruna hořáku C - Generátor jisker D - Termočlánek electrolux 9

10 10 electrolux Spotřebič je vybaven moderními kohouty, které umožňují lépe regulovat plamen. Po zapnutí napájecí sítě, po instalaci nebo výpadku proudu je normální, že se generátor jisker automaticky aktivuje. K zajištění maximální účinnosti hořáku doporučujeme, abyste vždy používali pouze nádoby a pánve, jejichž velikost dna odpovídá velikosti použitého hořáku (viz tabulku). Hořák minimum maximum průměr průměr Velký (rychlý) 180 mm. 260 mm Střední 120 mm 220 mm (středně rychlý) Nepokládejte nestabilní nebo deformované hrnce na plotnu, mohly by se převrhnout, obsah by se mohl vylít a způsobit tak nehodu. Hrnce nesmí přesahovat mimo zónu s ovladači. Pokud vaříte na varné desce, nedávejte pokličku, aby nedošlo k přehřátí. Jestliže se ovladače jen těžko otáčejí, obraťte se na místní servis. Malý (pomocný) 80 mm. 160 mm Používejte pouze hrnce a pánve s rovným dnem. Jestliže používáte pánev, která je menší, než je doporučená velikost, plamen může vyšlehávat přes její dno a přehřát rukojeť. Jakmile začne voda vřít, stáhněte plamen tak, aby jen perlila. Dávejte pozor při smažení v tuku nebo oleji, protože přehřáté stříkance se mohou lehce vznítit. Nerezová ocel může ztratit lesk, jestliže se nadměrně přehřeje. Proto se nedoporučuje dlouhé vaření v nádobách z mastku, v kameninových pánvích nebo litinových plátech. Rovněž během chodu nepoužívejte hliníkovou folii na zakrytí.

11 Elektrická trouba Funkce trouby a ovladače termostatu Umožňují zvolit nejvhodnější typ ohřevu odpovídající různým požadavkům na pečení tím, že zapojí vhodné topné prvky a nastaví teplotu na požadovanou úroveň. Ovladačem termostatu otočte směrem doprava a vyberte teploty mezi 50 C a 230 C (MAX). 0 Trouba je vypnutá. Osvětlení trouby- Osvětlení trouby bude zapnuto i bez zapnuté funkce pečení Klasické pečení - Teplo přichází z horního i dolního topného prvku rovnoměrně do vnitřku trouby. Dolní topný článek - Teplo přichází pouze z dolní části trouby. Vnitřní gril - Lze použít pro grilování malého množství. Plný gril - Je zapnuté celé grilovací těleso. Pizza- Dolní topný článek ohřívá přímo spodek pizzy, slaných koláčů a ovocných koláčů, zatímco ventilátor zajišťuje oběh vzduchu k pečení pizzy shora nebo náplní koláčů. Horký vzduch - Umožňuje pečení masa nebo pečení masa a koláčů současně na jakékoli polici bez mísení chutí. Nastavení rozmrazování - Toto nastavení je určeno k rozmrazování zmrazených potravin. electrolux 11 Kontrolka termostatu trouby Kontrolka termostatu se rozsvítí ihned při otočení termostatu. Kontrolka svítí až do dosažení správné teploty. Pak se bude střídavě zapínat a vypínat k signalizaci udržení teploty. Bezpečnostní termostat Trouba je vybavena bezpečnostním termostatem. V případě poruchy termostatu a následného přehřátí vypne bezpečnostní zařízení přívod proudu ke sporáku. V tomto případě se obraťte na místní servis. Nikdy se nepokoušejte opravovat spotřebič sami.

12 12 electrolux Před prvním použitím spotřebiče Před použitím spotřebiče odstraňte veškeré obaly z povrchu i zevnitř spotřebiče včetně reklamních štítků a ochranných fólií. Před prvním pečením pečlivě omyjte příslušenství trouby. Před prvním použitím zahřejte troubu bez jídla. Trouba může při prvním zapnutí vydávat nepříjemný zápach. To je zcela normální jev. Trouba se zapne jen v případě, že byl nastaven denní čas. 1. Nastavte čas elektronickým programátorem (viz kapitola Elektronický programátor ). 2. Ovladačem funkcí trouby zapněte klasické pečení. 3. Nastavte ovladač termostatu na MAX. 4. Otevřete okno k zajištění větrání. 5. Nechte troubu běžet asi 45 minut naprázdno. Tento postup opakujte s funkcí plný gril a pak s horkovzdušným pečením na asi 5-10 minut. Po skončení uvedených postupů nechte troubu vychladnout a vnitřek trouby vyčistěte měkkým hadříkem namočeným v teplé vodě s trochou jemného tekutého mycího prostředku. Zásuvka Zásuvka je umístěna pod troubou. Po delším pečení se zásuvka na dlouhou dobu ohřeje, proto by se v ní neměly ukládat hořlavé materiály, např. chňapky, utěrky a plastové zástěry atd. Příslušenství trouby, jako plechy na pečení, se rovněž zahřejí, proto buďte při jejich vyjímání ze zásuvky při zapnuté nebo ještě horké troubě velmi opatrní. Dětská pojistka Spotřebič je dodáván s dětskou bezpečnostní pojistkou, aby děti nemohly otevřít dvířka trouby. Toto bezpečnostní zařízení se zapne při každém zavření dveří trouby. Chcete-li dveře trouby odblokovat, zdvihněte dětskou pojistku a otevřete dveře podle obrázku.

13 Elektronický programátor Tlačítko pro volbu funkce Trouba se zapne jen tehdy, byl-li nastaven denní čas. Troubu však lze rovněž spustit bez jakéhokoli programu. Nastavení denního času Jestliže je spotřebič připojen k síti nebo po výpadku proudu, bude kontrolka Denní čas na displeji blikat. Nastavení denního času: 1. Stiskněte tlačítko nebo. 2. Po nastavení počkejte 5 vteřin: kontrolka Denní čas zhasne a na displeji se zobrazí nastavený čas. Spotřebič je připraven k použití. Nové nastavení denního času: 1. Stiskněte tlačítko opakovaně pro volbu funkce Denní čas. Příslušná kontrolka začne blikat. Pak pokračujte, jak je uvedeno výše. Denní čas lze nastavit, pokud není nastavena žádná automatická funkce (Doba pečení nebo ) konec pečení). 2. Tlačítko pro snížení 3. Tlačítko pro zvýšení 4. Displej 5. Kontrolka Doba pečení 6. Kontrolka Konec pečení 7. Kontrolka Minutka 8. Kontrolka Denní čas electrolux 13 V případě výpadku proudu se všechna nastavení (denní čas, nastavení programu nebo probíhající program) zruší. Po obnovení dodávky proudu začnou čísla na displeji blikat a je nutné resetovat hodiny/časový spínač.

14 14 electrolux Funkce Doba pečení Tato funkce umožňuje automaticky vypnout troubu po uplynutí nastaveného času doby pečení. Vložte jídlo do trouby, zvolte funkci pečení a nastavte teplotu pečení. Stiskněte tlačítko opakovaně k volbě funkce Doba pečení. Příslušná kontrolka začne blikat. Pak postupujte následujícím způsobem: Nastavení doby pečení: 1. Stiskněte tlačítko nebo. 2. Po nastavení počkejte 5 vteřin: Kontrolka Doba pečení zhasne a displej se vrátí k dennímu času. 3. Když skončí doba pečení, trouba se automaticky vypne, zazní zvukový signál a kontrolka začne blikat. Ovladače trouby a termostatu nastavte na nulu. Chcete-li zvukový signál vypnout, stiskněte jakékoli tlačítko. POZNÁMKA: vypnutí zvukového signálu přepne troubu na manuální ovládání a pokud ovladače trouby a termostatu nejsou na nule, trouba začne opět hřát. Chcete-li zrušit nastavený čas pečení: 1. Stiskněte tlačítko opakovaně, až vyberete funkci Doba pečení. Příslušná kontrolka začne blikat a na displeji se zobrazí zbývající čas pečení. 2. Stiskněte opakovaně tlačítko, až se na displeji objeví 0:00. Po 5 vteřinách kontrolka zhasne a displej se vrátí k dennímu času.

15 Funkce Konec pečení Pomocí této funkce můžete automaticky vypnout troubu po uplynutí nastaveného času. Vložte jídlo do trouby do trouby, zvolte funkci pečení a nastavte teplotu pečení. Stiskněte tlačítko opakovaně k volbě funkce Konec pečení. Příslušná kontrolka začne blikat. Pak postupujte následujícím způsobem: Nastavení času Konec pečení : 1. Stiskněte tlačítko nebo. 2. Po nastavení počkejte 5 vteřin: Kontrolka Konec pečení se rozsvítí a displej se vrátí k dennímu času. 3. Když skončí doba pečení, trouba se automaticky vypne, zazní zvukový signál a kontrolka začne blikat. Ovladače trouby a termostatu nastavte na nulu. Chcete-li zvukový signál vypnout, stiskněte jakékoli tlačítko. POZNÁMKA: vypnutí zvukového signálu přepne troubu na manuální ovládání a pokud ovladače trouby a termostatu nejsou na nule, trouba začne opět hřát. Chcete-li zrušit nastavený čas pečení: 1. Stiskněte tlačítko opakovaně k volbě funkce Konec pečení. Příslušná kontrolka bliká a displej ukáže naprogramovaný Konec pečení. 2. Stiskněte tlačítko, až se na na displeji objeví aktuální denní čas. Programátor pípne a příslušná kontrolka zhasne. Kombinace funkcí Doba pečení a Konec doby pečení Funkce Doba pečení a Konec doby pečení lze použít současně pro naprogramování automatického zapnutí a později vypnutí trouby. 1. Pomocí funkce Doba pečení (proveďte nastavení doby pečení podle uvedených pokynů) nastavte dobu pečení. Poté stiskněte tlačítko : na displeji se ukáže naprogramované nastavení. electrolux 15

16 16 electrolux 2. Pomocí funkce Konec pečení (proveďte nastavení konce pečení podle příslušné kapitoly) nastavte konec doby pečení. Příslušná kontrolka se rozsvítí a displej ukáže denní čas. Trouba se zapne a vypne podle nastavených programů. Funkce Minutka Signál minutky zazní na konci nastavené doby, ale trouba zůstane zapnutá, jestliže ji právě používáte. Nastavení minutky: 1. Stiskněte tlačítko opakovaně k volbě funkce Minutka. Příslušná kontrolka začne začne blikat. 2. Poté stiskněte tlačítko nebo (maximálně: 2 hodiny 30 minut). 3. Po nastavení počkejte 5 vteřin: Kontrolka Minutka se rozsvítí. 4. Na konci nastavené doby začne kontrolka blikat a zazní zvukový signál. Chcete-li zvukový signál vypnout, stiskněte jakékoli tlačítko. Zrušení nastavení minutky: 1. Stiskněte tlačítko opakovaně k volbě funkce Minutka. Příslušná kontrolka bliká a displej ukáže zbývající čas. 2. Stiskněte opakovaně tlačítko, až se na displeji objeví 0:00. Po 5 vteřinách kontrolka zhasne a displej se vrátí k dennímu času. Jak vypnout displej 1. Stiskněte současně dvě tlačítka programátoru a držte je stisknuté asi 5 vteřin. Displej se vypne. 2. Pro zapnutí displeje stiskněte jakékoli tlačítko. Displej lze vypnout jen tehdy, není-li nastavena žádná funkce.

17 Rady a tipy k používání varné desky Vaření začněte na velký plamen otočením ovladače na symbol. Pak nastavte velikost plamene dle potřeby. Povrch plamene je podstatně teplejší než jeho vnitřek (jádro). Konec plamene by měl tedy olizovat dno nádoby. Při použití nadměrného plamene plýtváte plynem. Na rozdíl od elektrických plotýnek nemusíte při použití plynových hořáků vybírat nádoby s rovným dnem: plameny olizují dno a rozvádějí teplo po celém povrchu. Pro plynové hořáky nejsou žádné speciální nádoby potřeba. Tenkostěnné nádoby však převádějí teplo k jídlu rychleji než tlustostěnné. Jelikož teplo se nešíří po dně nádoby rovnoměrně, může být i jídlo nerovnoměrně ohřáté. Doporučuje se proto jídlo často míchat. Silné dno nádoby zabraňuje místnímu přehřátí, protože umožňuje dostatečnou tepelnou kompenzaci. Nepoužívejte příliš malé nádoby. Široké a mělké nádoby jsou vhodnější než úzké a vysoké, protože umožňují rychlejší ohřátí jídla. Vaření neurychlíte, položíte-li úzkou nádobu na široký hořák. Výsledkem je pouze plýtvání plynem. Správné je umístit malé nádoby na malé hořáky a velké nádoby na velké hořáky. Nezapomeňte pro snížení spotřeby plynu používat pokličky. Kamenina a keramika electrolux 17 Pamatujte si, že v nádobě se širokým dnem uvaříte rychleji než v nádobě s úzkým dnem. Vždy používejte nádoby, které jsou pro dané jídlo vhodné. Zejména tekutiny nevařte v příliš malých nádobách, aby nepřetekly. Nádoby nesmějí být ani příliš velké, aby se jídlo uvařilo rychle. Tuk a šťáva na příliš velkém dně se roztečou a snadno vzplanou. Na pečení koláčů je lepší používat formy, které nejde otevřít. Z otvíratelných forem mohou uniknout cukr a šťáva a připéct se na dně plechu nebo trouby a znesnadnit jeho (její) čištění. Do trouby nedávejte nádoby s plastovými držadly, protože nejsou žárovzdorné. Na hořák dávejte nádoby o průměru odpovídajícímu velikosti hořáku, uvaříte rychleji a s menší spotřebou plynu. Vhodné je také používat pokličku a plamen stáhnout okamžitě, jakmile začne voda vařit a dále jen var udržovat.

18 18 electrolux Rady a tipy k používání trouby Vždy pečte se zavřenými dveřmi trouby. Při otvírání výklopných dveří trouby vždy odstupte. Dveře nesmí spadnout dolů, vždy držte držadlo dveří, dokud se úplně neotevřou. Trouba má čtyři úrovně polic. Polohy polic se počítají odzdola, jak vidíte na obrázku. Příslušenství trouby musí být zasunuto na správném místě. Pečicí nádoby nestavte přímo na dno trouby. Při pečení v troubě nebo grilování musí být poklop otevřen, aby se zabránilo přehřátí. Upozornění! - Na dno trouby nestavte žádné předměty ani pečicí nádoby a žádnou část trouby nezakrývejte při pečení hliníkovou fólií; mohlo by se hromadit teplo, které by ovlivnilo výsledky pečení a poškodilo smalt trouby. Nádoby, žáruvzdorné nádoby i hliníkové misky vždy stavte na mřížkovou polici zasunutou do policových drážek Kondenzace a pára Trouba se dodává s exkluzivním systémem, který zajišťuje přirozený oběh vzduchu a stálou recyklaci páry. Tento systém umožňuje pečení v páře, takže jídla jsou měkká uvnitř a na vnější straně mají kůrčičku. Doba pečení a spotřeba energie jsou sníženy na minimum. Při pečení může vznikat pára, která z trouby při otvírání dveří uniká. To je zcela normální jev. Při otvírání dveří trouby během pečení nebo po jeho skončení vždy odstupte, aby nahromaděná pára nebo teplo mohly bezpečně uniknout. Při zahřívání jídla vzniká pára stejně jako při vaření vody v konvici. Pára se při kontaktu se skleněnými dveřmi sráží a vznikají vodní kapky. Ke snížení kondenzace troubu před vložením jídla dostatečně předehřejte. Krátké předehřátí trouby (asi 10 minut) je tedy před každým pečením nutné. Doporučujeme setřít vodní kapky po každém použití sporáku.

19 Pečicí nádoby Pro pečení používejte jen nádobí, které vydrží teplotu 230 C. Pečicí plechy, nádoby do trouby atd. nedávejte těsně k mřížce zakrývající ventilátor vzadu v troubě, ani na dno trouby. Nepoužívejte plechy na pečení větší než 30 cm x 35 cm, které by mohly bránit oběhu tepla a ovlivnit tak výkon trouby. Vliv nádob na výsledky pečení Nádoby a plechy mají různou tloušťku, vodivost, barvy atd., což ovlivňuje způsob přenosu tepla na vložené jídlo. A Hliník, kamenina, skleněné nádoby do trouby a silně lesklé nádoby snižují míru pečení a zhnědnutí spodku. B Smaltovaná litina, elaxovaný hliník, hliník s nepřilnavou úpravou a barevnou vnější stranou a tmavé, těžké nádoby zvyšují intenzitu pečení a zhnědnutí spodku. Rady a tipy k pečení ryb a masa Maso můžete vložit do nádob vhodných do trouby nebo přímo na mřížku trouby. V tomto případě nezapomeňte zasunout do první úrovně zdola hluboký plech na zachycení tuku s trochou vody. Hluboký plech zabrání odkapávání rozpuštěného tuku na dno trouby. Bílé maso, drůbež a ryby se většinou pečou při střední teplotě (mezi 150 C a 175 C). Potřebujete-li péct červené maso (lehce zhnědlé na povrchu a mírněji propečené uvnitř), doporučujeme vyšší teplotu na krátkou dobu (mezi 200 C a 230 C). electrolux 19 Rady a tipy k pečení moučníků Koláče se obvykle pečou při střední teplotě (mezi 150 C a 200 C). Při pečení koláčů nebo pečiva se doporučuje krátké předehřátí trouby (asi 10 minut). Po zapnutí pečení nechte po celou dobu pečení zavřené dveře a kontrolujte průběh pečení skleněnými dveřmi trouby. Rady a tipy ke grilování Potřebujete-li grilovat maso nebo rybu, pokapte je trochou oleje a položte je přímo na mřížku. Při grilování přichází teplo pouze z horního topného článku. Musíte proto nastavit topný výkon podle tloušťky masa nebo ryby. Nezapomeňte do nejnižší polohy zasunout hluboký plech s trochou vody. Doby vaření/pečení Doba vaření/pečení záleží na typu potravin, jejich konzistenci a množství. Zapamatujte si také své první zkušenosti s troubou, protože budete-li péct stejné jídlo za stejných podmínek, dosáhnete samozřejmě podobného výsledku. Na základě vlastní zkušenosti zjistíte, jaké změny máte provést v uvedených přehledech.

20 20 electrolux Rozmrazování Ventilátor trouby netopí, pouze rozhání vzduch pokojové teploty uvnitř trouby. Tak se rozmrazení urychlí. Uvědomte si však, že doba rozmrazení závisí na teplotě kuchyně. Tato funkce je zvláště vhodná pro choulostivé potraviny, které by mohlo horko poškodit, např. dorty se šlehačkou, mražené koláče, chléb a jiné výrobky obsahující droždí. Jak používat rozmrazování Otočte ovladačem funkcí trouby na a ovladačem termostatu do polohy vypnuto. Rady a tipy Jídla s malým obsahem vody zakryjte víčkem, plastovou nebo hliníkovou fólií, aby se při rozmrazování nevysušilo. IHNED PO ROZMRAZENÍ JÍDLO TEPELNĚ PŘIPRAVTE. Zmrazené potraviny položte pokud možno umístěny v jedné vrstvě a uprostřed rozmrazování obraťte. Pouze kusy masa a drůbeže do 2 kg. je vhodné rozmrazovat tímto způsobem.

21 electrolux 21 Tabulka pečení - klasické a horkovzdušné pečení Teploty trouby a časy pečení jsou pouze orientační. U některých receptů se teploty musí zvýšit nebo snížit podle individuálních přání a požadavků. Nastavení, které vám bude vyhovovat, zjistíte jedině zkušeností. Doba pečení nezahrnuje předehřátí. Krátké předehřátí trouby (asi 10 minut) je nutné před každým pečením. Váha (g) DRUH JÍDLA Klasické pečení Úroveň Tepl. C Horkovzdušné pečení Úroveň Čas pečení minuty KOLÁČE Šlehané recepty ~ 60 V koláčové formě na polici Křehké těsto (1 a 3)* ~ 30 V koláčové formě na polici Máslovo-sýrový koláč ~ 80 V koláčové formě na polici Jablečný koláč (1 a 3)* ~ 60 V koláčové formě na polici Závin ~ 80 Na koláčovém plechu na polici Dort s džemem (1 a 3)* ~ 40 V dortové formě na polici Ovocný koláč ~ 60 V koláčové formě Piškotový dort ~ 40 V dortové formě na polici Vánoční koláč ~ 60 V koláčové formě na polici Švestkový koláč ~ 60 V koláčové formě na polici PEČIVO Drobné pečivo (1 a 3)* ~ 35 Na plechu na pečení Sušenky ~ 25 Na plechu na pečení Pusinky ~ 120 Na plechu na pečení Žemle ~ 20 Na plechu na pečení Těsto: Odpalované těsto (1 a 3)* ~ 25 Na pečicím plechu Chléb a pizza 1000 bílý chléb ~ 60 2 kusy na plechu na pečení 500 Žitný chléb ~ 45 ve formě na chleba na mřížce 500 Dalamánky ~ dalamánků na plechu na pečení 250 Pizza (1 a 3)* ~ 30 Na plechu na pečení na mřížce Koláče s náplní Těstovinový korpus (1 a 3)* ~ 50 Ve formě na polici Zeleninový korpus (1 a 3)* ~ 60 Ve formě na polici Slaný koláč z křehkého těsta (1 a 3)* ~ 45 Ve formě na polici Lasagne ~ 65 Ve formě na polici Těstoviny Cannelloni ~ 55 Ve formě na polici Maso 1000 Hovězí ~ 70 Na polici s hlubokým plechem 1200 Vepřové ~ 130 Na polici s hlubokým plechem 1000 Telecí ~ 120 Na polici a s hlubokým plechem 1500 Anglický rostbíf 1500 krvavý ~ 60 Na roštu a s hlubokým plechem 1500 střední ~ 70 Na roštu a s hlubokým plechem 1500 propečený ~ 80 Na roštu a s hlubokým plechem 2000 Vepřové plecko ~ 150 S kůží - na hlubokém plechu 1200 Vepřové nožičky ~ kusy v hlubokém plechu 1200 Jehněčí ~ 130 Kýta v hlubokém plechu 1000 Kuře ~ 80 Celé v hlubokém plechu 4000 Krocan ~ 240 Celý v hlubokém plechu 1500 Kachna ~ 150 Celá v hlubokém plechu 3000 Husa ~ 200 Celá v hlubokém plechu 1200 Králík ~ 80 Nakrájený na kousky 1500 Zajíc ~ 200 Nakrájený na kousky 800 Bažant ~ 120 Celý Ryby 1200 Pstruh/mořská kostěná ryba (1 a 3)* ~ ryby 1500 Tuňák/losos (1 a 3)* ~ filetů Tepl. C POZNÁMKY

22 22 electrolux Chcete-li péct více jídel najednou, doporučujeme vám vyměnit na posledních 5-10 minut jejich polohu, aby byla stejnoměrně zbarvena. (*) Potřebujete-li péct více jídel najednou, doporučujeme vložit je na úrovně uvedené v závorkách. Polohy polic se počítají odzdola. Doba pečení nezahrnuje předehřátí. Krátké předehřátí trouby (asi 10 minut) je nutné před každým pečením. Tabulka pečení - grilování - DRUH JÍDLA Kousky Množství Váha Tepl. C Doba grilování (minuty) Horní strana Hovězí bifteky max 12 ~ ~ 14 Bifteky max 10 ~ 12 6 ~ 8 Párky 8-3 max 12 ~ ~ 12 Vepřové řízky max 12 ~ ~ 14 Kuře (rozkrojené na polovinu) max 30 ~ ~ 30 Kebab 4-3 max 10 ~ ~ 12 Kuře (prsa) max 12 ~ ~ 14 Hamburger max 10 ~ 15 8 ~ 10 Ryby (filety) max 12 ~ ~ 12 Sendviče max 5 ~ 7 - Toasty max 2 ~ 4 2 ~ 3 Tabulka pečení - Pizza DRUH JÍDLA Úroveň Úroveň Tepl. C Čas pečení minuty Spodní strana POZNÁMKY 700 Pizza, velká ~ 25 Na pečicím plechu 500 Pizza, malá ~ 20 Ve formě na mřížce 500 Plochý koláč ~ 25 Na pečicím plechu Teploty trouby jsou pouze orientační. U některých receptů můžete teploty zvýšit nebo snížit podle individuálních přání a požadavků.

23 Údržba a čištění Před každou údržbou nebo čištěním musíte sporák ODPOJIT od přívodu proudu. Tento spotřebič se nesmí čistit párou ani čisticím zařízením na páru. Varná deska Varná deska se nejlépe čistí, dokud je teplá, protože zbytky se snadněji odstraní dříve než vystydnou. Povrch varné desky a rám pravidelně otírejte měkkým, dobře vyždímaným hadříkem namočeným v teplé vodě s trochou mycího prostředku. Nedoporučujeme použití následujících čisticích prostředků: - čisticí prostředky pro domácnost a bělidla; - impregnované houbičky jsou nevhodné pro nádoby s nepřilnavým povrchem; - drátěnky; - odstraňovače skvrn pro umyvadla nebo dřezy. Pokud je varná deska velmi znečištěná, doporučujeme použití vhodného čisticího prostředku. Mřížky pod nádoby Mřížky nádob jsou vhodné pro mytí v myčce. Jestliže je myjete ručně v dřezu, uvědomte si při sušení, že smaltovací postup někdy způsobuje hrubé hrany. Pokud je to zapotřebí, odstraňte odolné skvrny pomocí čisticí pasty. Hořáky electrolux 23 Víčka a koruny hořáků lze pro vyčištění sundat. Víčka a koruny hořáku umývejte horkou vodou s mycím prostředkem, na usazeniny použijte jemnou čisticí pastu. Na zvlášť odolné skvrny lze opatrně použít vlhkou ocelovou drátěnku se saponátem. Po vyčištění osušte části měkkým hadříkem. Zapalovací elektroda Elektrické zapalování se provádí pomocí keramické elektrody a kovové elektrody. Tyto součásti musí být čisté, aby hořák dobře zapalovaly. Kontrolujte průchodnost otvorů v koruně hořáku.

24 24 electrolux Čištění trouby Troubu je třeba udržovat vždy v čistotě. Usazené tuky a zbytky jídla mohou způsobit požár, zejména v grilovací nádobě. Čisticí prostředky Před použitím jakékoli čisticího prostředku na troubu si ověřte, zda je jejich použití vhodné a je výrobcem doporučeno k čištění trouby. Čisticí prostředky obsahující bělidla se NESMÍ používat, protože by mohly způsobit zmatnění povrchové úpravy. Nepoužívejte ani abrazivní čisticí prostředky. Spotřebič nikdy nečistěte párou nebo vysokotlakým čisticím zařízením na páru. Čištění vnějších ploch Ovládací panel, dveře trouby a těsnění dveří pravidelně otírejte měkkým, dobře vyždímaným hadříkem namočeným v teplé vodě s trochou tekutého mycího prostředku. Nedoporučujeme použití následujících čisticích prostředků, aby nedošlo k poškození nebo narušení skleněných dveřních panelů: Čisticí prostředky pro domácnost a bělidla Impregnované houbičky jsou nevhodné pro nádoby s nepřilnavým povrchem Drátěnky nebo ocelové drátěnky Chemické drátěnky na trouby nebo spreje Odstraňovače rzi Odstraňovače skvrn na umyvadla nebo dřezy Vnější a vnitřní sklo čistěte vlhkým hadříkem s teplou mýdlovou vodou. Pokud je vnitřní sklo velmi znečištěné, doporučujeme použití speciálního čisticího prostředku. Výměna žárovky trouby Spotřebič odpojte od sítě. Jestliže je nutné vyměnit žárovku, musí nová žárovka odpovídat následujícím technickým údajům: příkon 15 W/25 W; napětí 230 V (50 Hz); odolnost teplotě 300 C; objímka: E14. Tyto žárovky můžete získat v nejbližším servisním středisku. Výměna vadné žárovky: 1. Zkontrolujte, zda je trouba odpojená od sítě. 2. Skleněným krytem otočte směrem doleva. 3. Odstraňte vadnou žárovku a nahraďte ji novou. 4. Skleněný kryt nasaďte zpět. 5. Spotřebič znovu připojte k elektrické síti.

25 Dveře trouby a těsnění Před čištěním dveří trouby doporučujeme jejich sejmutí z trouby. Postupujte následovně: 1. dveře trouby zcela otevřete; 2. najděte závěsy spojující dveře s troubou (viz obrázek 1); 3. odblokujte dvě páčky, které se nacházejí na závěsech (viz obrázek 2); 4. uchopte dveře po levé a pravé straně a pomalu je zdvihejte směrem k troubě, až jsou napolo zavřené viz obr. 3); 5. opatrně vytáhněte dveře z jejich usazení (viz obrázek 3); 6. položte je na stabilní plochu; Skleněné dveře trouby čistěte pouze měkkým vlhkým hadříkem namočeným v teplé saponátové vodě. Nikdy nepoužívejte abrazivní čisticí prostředky. Po vyčištění nasaďte dveře trouby opačným postupem zpět. Dveře trouby NEČISTĚTE, dokud jsou skleněné tabule ještě teplé. Skleněný panel by totiž mohl prasknout. Dojde-li k odštípnutí nebo hlubokému poškrábání skleněného dveřního panelu, sklo se tím oslabí a je nutné ho vyměnit za nové, aby panel nepraskl. Další informace můžete získat v místním servisním středisku. Modely z nerezové oceli nebo hliníku: Doporučujeme čistit dveře trouby vlhkou houbou a pak je osušit měkkým hadříkem. Nikdy nepoužívejte ocelové drátěnky ani kyselé nebo abrazivní prostředky, protože by mohly poškodit povrch trouby electrolux 25

26 26 electrolux Ovládací panel vyčistěte se stejnou opatrností. Správný provoz trouby zajišťuje těsnění nasazené okolo vnitřního prostoru trouby. Pravidelně kontrolujte stav těsnění. Je-li to nutné, vyčistěte ho bez použití abrazivních prostředků. Jestliže se vám těsnění zdá poškozené, zavolejte do nejbližšího servisního střediska. Troubu do opravy nepoužívejte. Police a drážky polic Police trouby čistěte teplou vodou se saponátem a odolné usazeniny odstraňte houbičkou dobře navlhčenou vodou se saponátem. Pečlivě opláchněte a osušte měkkým hadříkem. Drážky polic můžete k pohodlnějšímu čištění vyjmout. Postupujte následovně: 1) jednou rukou drážky podržte a druhou rukou odšroubujte přední šroub (viz obrázek 4); 2) uvolněte zadní háček a drážky sejměte (viz obrázek 5); 3) po vyčištění vraťte drážky opačným postupem zpět. Při připevňování drážek se přesvědčte, že jsou připevňovací šrouby dobře utažené. Čištění víka Skleněné víko lze rozložit kvůli lepšímu čištění (viz schéma). 4 5

27 Skleněné víko čistěte jen s teplou vodou a nepoužívejte drsné hadříky ani abrazivní látky. Po řádném vyčištění opět pečlivě zavěste víko do závěsů. Vyrovnání víka Spotřebiče se skleněnými víky jsou vybaveny speciálními vyváženými pery uloženými v závěsech, která umožňují snadné a hladké zavírání víka. K nastavení zavírání víka můžete použít šroubovák. Sílu potřebnou k otevření nebo zavření víka lze zvýšit otočením seřizovacího šroubu 2x nebo 3x, jak ukazuje obrázek. Ovladače - další díly Pravidelně kontrolujte stav ohebné trubky přívodu plynu a nechte ji vyměnit oprávněným technikem, jakmile ukazuje známky opotřebení nebo poškození. Doporučujeme její každoroční výměnu. electrolux 27

28 28 electrolux Něco nefunguje Pokud trouba nefunguje správně, nevolejte hned do servisního střediska, ale proveďte nejprve tyto kontroly. Problém Při zapalování plynu není jiskra. Plynový kroužek hoří nerovnoměrně. Trouba se nezapnula. Osvětlení se nerozsvítilo. Dokončení jídel trvá příliš dlouho, nebo se připraví příliš rychle. Pára a kondenzáty se usazují na jídle a na vnitřní straně trouby. Ventilátor trouby je hlučný. Na displeji se objeví Řešení Zkontrolujte, zda je zástrčka spotřebiče zasunutá do zásuvky a přívod napájení je zapnutý. Zkontrolujte, zda není spálená pojistka. Zkontrolujte, zda jsou kryt hořáku i koruna správně umístěné, např. po čištění. Zkontrolujte, zda není hlavní tryska zanesená a zda na koruně hořáku nejsou zbytky jídel. Zkontrolujte, zda jsou kryt hořáku i koruna správně umístěné, např. po čištění. Zkontrolujte, zda jste zvolili funkci pečení. Zkontrolujte, zda je nastavený čas dne (viz kapitolu Nastavení denního času ). Zkontrolujte, zda je zásuvkový spínač nebo síťový vypínač zapnutý. Zvolte funkci pomocí ovladače funkcí trouby. Zkontrolujte žárovku a v případě potřeby ji vyměňte (viz Výměna žárovky trouby ). Možná je nutné seřízení teploty. Viz obsah tohoto Návodu, zejména část Rady a tipy pro použití trouby. Po dokončení pečení nenechávejte jídlo v troubě déle než minut. Zkontrolujte, zda police a nádoby na pečení při kontaktu se zadním panelem trouby nevibrují. Nastavte denní čas (viz část Nastavení denního času ). Pokud trouba ani po provedení kontrol nefunguje správně, zavolejte do místního servisního střediska.

29 Pokyny pro technika Technické údaje Spotřebič třídy 2 podtřída 1 a třída 1 SPOTŘEBIČ KATEGORIE: II2H3B/P POUŽÍVANÝ PLYN: G20 20 mbar Rozměry Výška 850 mm Hloubka 600 mm Šířka 600 mm Objem trouby 53 l Varná deska Zadní levý hořák (středně rychlý) 2000 W Přední levý hořák (rychlý) 3000 W (G20)-2800 W (G30/G31) Zadní pravý hořák (středně rychlý) 2000 W Přední pravý hořák (pomocný) 1000 W Instalace Tento sporák nesmí být umístěn na podstavec. Následující pokyny jsou určeny pro kvalifikované techniky, neboť práce při instalaci, nastavení a údržbě sporáku musejí být provedeny v souladu s platnými předpisy. Kdykoli je třeba provádět práci vyžadující odpojení spotřebiče, je nutno postupovat s maximální opatrností. VÝROBCE ODMÍTÁ JAKOUKO- LIV ZODPOVĚDNOST ZA PŘÍ- PADNÉ ŠKODY ZPŮSOBENÉ INSTALACÍ, KTERÁ NEBYLA PROVEDENA V SOULADU S PLATNÝMI PŘEDPISY. Trouba Dolní topný článek Horní topný článek Topné články trouby Topný článek vnitřního grilu Topný článek plného grilu Horkovzdušný topný článek Pizza Horkovzdušný ventilátor Osvětlení trouby Celkový příkon Napětí (50 Hz) electrolux W 800 W 1800 W 1650 W 2450 W 2000 W 2675 W 25 W 25 W W 230 V Celkový elektrický příkon spotřebiče 2700 W Celkový příkon plynu 8000 W Umístění Tento spotřebič byl navržen pro vestavbu do kuchyňské linky nepřesahující výšku pracovní plochy. Vyrovnání Sporák je vybavený výškově nastavitelnými nožičkami, jež se nacházejí na zadních rozích spodku spotřebiče. Seřízením nožiček je možné zajistit rovnoměrnou hladinu tekutin ve varných nádobách během vaření.

30 30 electrolux Připojení plynu Připojení plynu musí být provedeno v souladu s platnými předpisy. Výrobce dodává přístroj odzkoušený a nastavený na druh plynu uvedený na typovém štítku umístěném vzadu vedle přípojky plynu. Nezapomeňte, že přístroj je nutno připojit na druh plynu uvedený na typovém štítku. Instalace a prostředí Upozornění -Tento spotřebič lze instalovat a používat pouze v dobře větraných místnostech v souladu s platnými předpisy. K tomu, aby plynová jednotka správně fungovala, musí být zajištěný dostatečný přívod vzduchu potřebného ke spalování plynu. (Instalatér se musí řídit platnými předpisy.) Přívod vzduchu musí být zajištěn přímo průduchy ve vnějších stěnách místnosti. Tyto průduchy (nebo průduch) musí být provedeny tak, aby se zevnitř ani zvenčí neucpaly. Instalaci a údržbu spotřebiče smí provádět pouze kvalifikovaný technik v souladu s platnými předpisy. Připojení k elektrické síti musí být provedeno v souladu s platnými předpisy. Výrobce odmítá jakoukoliv zodpovědnost za škody nebo úrazy, způsobené poškozeným nebo neprovedeným uzemněním. Odvod spalin Spaliny z plynového spotřebiče musí být odváděny digestoří připojenou přímo ke kouřovodu nebo vnější stěně. Připojení pomocí pevné trubky nebo kovové ohebné hadice Pro větší bezpečnost se doporučuje provést připojení k plynovému systému

31 pevnými trubkami (např. měděnými) nebo použít nerezové ohebné hadice, jejichž připojení nezatěžuje spotřebič. Hrdlo připojení plynu má velikost 1/2". Pro tento typ instalace musí být připojení na dodávku plynu provedeno výhradně ohebnými kovovými hadicemi v souladu s platnými předpisy. Připojení za použití ohebných nekovových hadic Lze-li provádět úplnou kontrolu připojení, je možno použít ohebnou hadici v souladu s platnými předpisy. Ohebná hadice musí být pevně upevněna svorkami v souladu s platnými předpisy. Ohebná hadice musí být připravena k použití tak, aby: - nikde nemohlo dojít k jejímu přehřátí, teplota nesmí překročit pokojovou teplotu 30 C; Pokud musí být ohebná hadice ke kohoutu vedena zadem, musí být instalována podle obrázku; - nesmí být delší 1500 mm; - nesmí být přiškrcena; - nesmí být vystavena tahu nebo zkroucení; - nesmí být v kontaktu s ostrými kraji nebo rohy; - musí být snadno přístupná, aby mohl být kontrolován její stav. Při kontrole ohebné hadice zjišťujeme, zda: - nemá po celé délce ani na koncích trhliny, zářezy ani známky ohoření; - materiál není ztvrdlý, ale má svou normální pružnost; - spojovací svorky nejsou rezavé; - doba její životnosti není prošlá. Zjistíte-li jakýkoli z uvedených příznaků, hadici neopravujte, ale vyměňte ji. Ohebná gumová plynová hadice Ohebná gumová plynová hadice Elektrický vodič Ohebná gumová plynová hadice electrolux 31 ANO Elektrický vodič ANO NE Elektrický vodič DŮLEŽITÉ UPOZORNĚNÍ Po dokončení instalace zkontrolujte, zda je každé spojení potrubí dokonale těsné použitím mýdlového roztoku, nikdy ne plamenem.

32 32 electrolux Přestavba na různé druhy plynu Při přestavbě sporáku na jiný druh plynu, než na který je nastavený, se řiďte pokyny v uvedeném pořadí. Připojení plynu LPG: použijte držák E gumové hadice. Vždy vložte těsnění C. Pak pokračujte s připojením plynu, jak je uvedeno v příslušných odstavcích. Trysky hořáků 1. Výměna trysek 1. Sundejte mřížky určené pod nádoby. 2. Sundejte víčka a růžice hořáků. 3. S použitím nástrčného klíče 7 odšroubujte a odstraňte (viz schéma) trysky a nahraďte je tryskami požadovanými pro použitý druh plynu (Viz tabulka Vlastnosti hořáků ). 4. Stejným postupem v opačném pořadí zase jednotlivé části složte. 5. Vyměňte identifikační štítek (umístěný v blízkosti přívodního plynového potrubí) za jiný, který odpovídá novému druhu dodávaného plynu. Tento štítek najdete v balíčku s tryskami dodávanému se spotřebičem. Tyto hořáky nepotřebují primární regulaci přívodu vzduchu. 2. Nastavení minimální hodnoty Pro seřízení minimální hodnoty hořáků postupujte takto: 1. zapalte hořák; 2. otočte ovladač do polohy minimálního plamene; 3. stáhněte ovladač; 4. úzkým šroubovákem nastavte obtokový šroub (viz schéma). A B C D E A B C D C E Matice se závitem Plynové vedení Těsnění Koleno Držák gumové hadice pro LPG (nástrčný konektor) obtokový šroub

33 3a. při přechodu ze zemního plynu na LPG utahujte šroub, dokud nezískáte malý pravidelný plamen; 3b. při přechodu z LPG na zemní plyn povolte obtokový šroub asi o čtvrtinu otáčky pro dosažení malého pravidelného plamene. Stejným postupem v opačném pořadí zase jednotlivé části složte. Nakonec zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy. Vlastnosti hořáků DRUH PLYNU electrolux 33 HOŘÁK RYCHLÝ STŘEDNĚ RYCHLÝ POMOCNÝ (velký) (střední) (malý) ZEMNÍ PLYN 20 mbar LPG PLYN Hořák POLOHA MAX MIN MAX MIN MAX MIN JMENOVITÝ TEPELNÝ VÝKON (KW) JMENOVITÁ RYCHLOST PRŮTOKU (m 3 /h) TRYSKA 119 seříz. 96 seříz. 70 seříz. JMENOVITÝ TEPELNÝ VÝKON (kw) JMENOVITÁ RYCHLOST PRŮTOKU (g/h) TRYSKA /100 mm Průměry trysek Ø Obtok v 1/100 mm Pomocný 28 Středně rychlý 32 Rychlý 40

34 34 electrolux Připojení k elektrické síti Spotřebič je nastaven na fungování s jednofázovým napětím 230 V. Před připojením sporáku na elektrickou síť se přesvědčte, že: - dostupný příkon v domě uživatele stačí na normální provoz tohoto zařízení (viz typový štítek). - spotřebič je správně uzemněn vhodnou zástrčkou podle platných předpisů. - zásuvka nebo vícepólový spínač použité pro připojení musí být lehce dosažitelné i u vestavěného sporáku. Sporák se dodává s elektrickým přívodním kabelem, proto je nutné jej připojit na zástrčku, která odpovídá celkovému příkonu spotřebiče uvedenému na typovém štítku. Zástrčku zasuňte do vhodné nástěnné zásuvky. Chcete-li spotřebič připojit na síť přímo, použijte spínač s minimální vzdáleností mezi kontakty 3 mm při otevření dle platných předpisů. Hnědý fázový vodič (vedoucí ze svorkovnice spojovací skříně) musí být vždy připojen na fázi elektrické sítě. Přívodní kabel musí být umístěn tak, aby jeho teplota nepřesáhla v žádném místě teplotu místnosti o více než 50 C. Výměna elektrického kabelu Výměnu elektrického kabelu musí provést servisní středisko nebo kvalifikovaný elektrikář, a to v souladu s pokyny výrobce a platnými místními bezpečnostními předpisy. Pro výměnu přívodního kabelu používejte jen následující typy kabelů: H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Je nutné, aby žlutozelený zemnicí vodič byl asi o 2 cm delší než fázový a nulový vodič (viz schéma). Po zapojení zapněte topné články na asi 3 minuty a zkontrolujte jejich správnou činnost. Výrobce odmítá jakoukoli odpovědnost v případě nedodržení těchto bezpečnostních opatření. Fáze Zem (žlutozelený) Nulový vodič

35 Servis a náhradní díly Jestliže spotřebič nefunguje správně, dokonce ani po provedení všech zkoušek popsaných v předchozí kapitole, obraťte se prosím příslušný místní servis s uvedením typu poruchy, modelu (Mod.), typu (Prod. No.) a výrobního čísla (Ser. No.) uvedeného na typovém štítku. Typový štítek je umístěný na předním vnějším okraji vnitřku trouby (viz obr.). Originální náhradní díly certifikované výrobcem a označené tímto symbolem jsou dostupné pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly. electrolux 35

36 36 electrolux Záruční podmínky Záruka vyplývající z těchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen "Kupující") a jen na výrobek sloužící k běžnému používání v domácnosti. Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od data převzetí prodaného výrobku Kupujícím. Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, popřípadě - není-li to vzhledem k povaze (tzn. příčině i projevu) vady neúměrné - právo na výměnu výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben nebo poškozen. Podmínkou pro uplatnění každého práva ze Záruky přitom je, že: - výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze, - veškerě záruční nebo jiné opravy či úpravy výrobku byly vždy prováděny v Autorizovaném servisním středisku, - Kupující při reklamaci výrobku předloží platný doklad o koupi. Právo na odstranění vady výrobku (i všechna případná další práva ze Záruky) je kupující povinen uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovídajícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska. Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká. Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatněného práva na odstranění vady, k ověření existence reklamované vady i k záruční opravě výrobku. Běh záruční doby se staví po dobu od řádněho uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozím bodu. Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivě uschovejte. Jestliže nebude reklamovaná vada zjištěna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující, povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou.

37 electrolux 37 Záruka vyplývající z těchto záručních podmínek platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické síti, použitím nevhodných náplní, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti (který není závadou) ani na výrobek použitý nad rámec běžného používáni v domácnosti (např. k podnikatelským účelům aj.). Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží podle kogentních ustanovení zvláštních právních předpisů. Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetně jejich telefonních čísel. Jakékoli bližší informace o Záruce a Autorizovaných servisních střediscích poskytnou: - prodávající, - Electrolux Service, a to buď na telefonu: , nebo na adrese ELECTROLUX s.r.o., Electrolux Service, Budějovická 3, Praha 4, - Bezplatná telefonní INFOLINKA:
