KONSTRUKCE HORIZONTÁLNÍHO FRÉZOVACÍHO A VYVRTÁVACÍHO STROJE

Transkript

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV VÝROBNÍCH STROJŮ, SYSTÉMŮ A ROBOTIKY FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF PRODUCTION MACHINES, SYSTEMS AND ROBOTICS KONSTRUKCE HORIZONTÁLNÍHO FRÉZOVACÍHO A VYVRTÁVACÍHO STROJE DESIGN OF HORIZONTAL MILLING AND BORING MACHINE MASTER'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Bc. ALOIS PAVLÍČEK doc. Ing. PETR BLECHA, Ph.D. BRNO 2014

2 Vysoké učení technické v Brně, Fakulta strojního inženýrství Ústav výrobních strojů, systémů a robotiky Akademický rok: 2013/2014 ZADÁNÍ DIPLOMOVÉ PRÁCE student(ka): Bc. Alois Pavlíček který/která studuje v magisterském navazujícím studijním programu obor: Výrobní stroje, systémy a roboty (2301T041) Ředitel ústavu Vám v souladu se zákonem č.111/1998 o vysokých školách a se Studijním a zkušebním řádem VUT v Brně určuje následující téma diplomové práce: v anglickém jazyce: Konstrukce horizontálního frézovacího a vyvrtávacího stroje Design of horizontal milling and boring machine Stručná charakteristika problematiky úkolu: Zadání diplomové práce klade důraz na týmovou spolupráci dvou studentů. Každý student samostatně vypracuje dílčí části stroje upřesněných ve stanovených cílech diplomové práce. Následně jsou oba studenti odpovědni za vytvoření uceleného návrhu vyvíjeného stroje (3D model stroje). Cíle diplomové práce: Stanovení relevantních parametrů stroje na základě provedené rešerše stavu dostupné techniky a technologií. Konstrukční návrh vřeteníku, vřetene a pohybové osy W vyvíjeného stroje. CAD model stroje (2 modely - společný a individuální). Model stroje v prostředí imerzní virtuální reality. Vybraná výkresová dokumentace vřeteníku, vřetene a pohybové osy W

3 Seznam odborné literatury: Marek, J.; Konstrukce CNC obráběcích strojů, ISSN Borský, V.; Obráběcí stroje, ISBN Borský, V.; Základy stavby obráběcích strojů, VUT Brno www stránky výrobců obráběcích strojů Vedoucí diplomové práce: doc. Ing. Petr Blecha, Ph.D. Termín odevzdání diplomové práce je stanoven časovým plánem akademického roku 2013/2014. V Brně, dne L.S. doc. Ing. Petr Blecha, Ph.D. prof. RNDr. Miroslav Doupovec, CSc., dr. h. c. Ředitel ústavu Děkan fakulty

4 Str. 3 Abstrakt Tato diplomová práce se zabývá konstrukèním návrhem vøeteníku horizontální deskové vyvrtávaèky/frézky. Nejdøíve je provedena rešerše vyvrtávaèek a pøíslušenství. Na základì rešerše jsou zvoleny typ a parametry vyvrtávacího stroje. V další èásti této diplomové práce jsou øešeny jednotlivé konstrukèní uzly vøeteníku. Souèástí práce je také 3D model vøeteníku a vybraná výkresová dokumentace. 3D model navržené horizontální deskové vyvrtávaèky byl pøeveden do prostøedí virtuální reality. Klíèová slova Horizontální desková vyvrtávaèka, vøeteník, vøeteno, osa W ABSTRACT This master thesis deals with the engineering design of a headstock floor type boring/milling machine. At first, background research of boring machines and accessories is performed. The type and parameters of the floor type boring machine are chosen according to the background research. In the next part the thesis deals with the individual structural units of the headstock. The thesis also contains a 3D model of the headstock and fine drawing documentation. The 3D model of the horizontal floor type boring machine has been converted into a virtual reality environment. Key words Horizontal floor type boring machine, headstock, spindle, axis W BIBLIOGRAFICKÁ CITACE PAVLÍÈEK, A. Konstrukce horizontálního frézovacího a vyvrtávacího stroje. Brno: Vysoké uèení technické v Brnì, Fakulta strojního inženýrství, s. Vedoucí diplomové práce doc. Ing. Petr Blecha, Ph.D.

5 Str. 4 PROHLÁŠENÍ Prohlašuji, že jsem diplomovou práci na téma Konstrukce horizontálního frézovacího a vyvrtávacího stroje vypracoval samostatnì s použitím odborné literatury a pramenù uvedených na seznamu, který tvoøí pøílohu této práce. Datum Bc. Alois Pavlíèek

6 Str. 5 PODÌKOVÁNÍ Dìkuji tímto svému vedoucímu diplomové práce doc. Ing. Petru Blechovi, Ph.D., že si i pøes své pracovní vytížení našel èas na konzultace a za jeho cenné a vìcné pøipomínky k mé diplomové práci. Také dìkuji Ing. Vladimíru Dokoupilovi, CSc. za èetné pøipomínky a rady, které mi pøi vypracovávání této diplomové práce poskytl.

7 Str. 6 Obsah 1. Úvod 8 2. Vyvrtávání 9 3. Oblasti použití horizontálních vyvrtávaèek Obecné strojírenství Energetika Dopravní prùmysl Tìžební a stavební stroje Druhy vyvrtávacích strojù Vyvrtávací stroje s vodorovnou osou vøetena Stolové vyvrtávaèky Køížové vyvrtávaèky Deskové vyvrtávaèky Souøadnicové vyvrtávací stroje Volba typu horizontální vyvrtávaèky Základní popis èástí horizontální deskové vyvrtávaèky Pøíslušenství horizontálních vyvrtávaèek Frézovací hlavy Lícní desky Zpevòovací pøíruba Automatická výmìna nástrojù Automatická výmìna hlav a lícních desek Upínací deska, úhelník a kostka Otoèný a karuselový stùl Rešerše horizontálních deskových vyvrtávaèek TOS Varnsdorf TOS KUØIM - OS, a.s Škoda Machine Tool Fermat Pama Union Lazzati Návrh parametrù horizontální deskové frézky/vyvrtávaèky Vøeteník Hlavní motor Pøevody hlavního pohonu Vícerychlostní pøevodovka s pøesuvným høídelem Vícerychlostní planetové pøevodovky Klínové øemeny Synchronní øemeny Bez vloženého pøevodu Zhodnocení variant pohonu vøetene Volba elektromotoru a planetové pøevodovky 53

8 Str Výpoèet pøevodu klínovým øemenem Výpoèet pøevodu synchronním øemenem Výsledná varianta hlavního pohonu vøetene Vøeteno Výsledné vnitøní úèinky vøetene Výpoèet redukovaného napìtí Kontrola vøetene vzhledem k mezi kluzu Prùhyb vøetene volného konce vøetene Uložení vøetene Návrh typu ložisek Volba ložisek Mazání ložisek Výpoèet ložisek Výsuv vyvrtávacího vøetene osa W Výsuvné uložení vøetene v pøední èásti vøeteníku Lineární vedení zadního uložení vøetene Kulièkový šroub Pohon kulièkového šroubu Výpoèet momentu motoru ze statického hlediska Návrh motoru Návrh synchronního øemenu Kontrola momentu motoru z dynamického hlediska Upínací mechanismus nástroje Pøívod médii skrze upínací mechanismus nástroje Uvolòovací jednotka Rotaèní pøívod médií Odmìøování Výsledné parametry navrženého stroje Závìr Seznam použité literatury a zdrojù Seznam zkratek a symbolù Seznam obrázkù Seznam tabulek Seznam pøíloh 111

9 Str Úvod Tato diplomová práce se zabývá konstrukèním návrhem vøeteníku horizontálního frézovacího a vyvrtávacího stroje. Jedná se o èást skupinové práce, jež má vytvoøit konstrukèní návrh celého stroje. V práci je nejprve provedena rešerše horizontálních vyvrtávaèek, na jejím základì je zvolen pøíslušný typ konstrukèního uspoøádání stroje (horizontální deskové vyvrtávaèky/ frézky). Poté byly na základì rešerše horizontálních deskových vyvrtávaèek zvoleny základní parametry samotné horizontální vyvrtávaèky. Následnì byly provedeny návrhy jednotlivých konstrukèních uzlù, ve vìtšinì pøípadù byl výbìr proveden z více variant. V práci je nejprve proveden návrh hlavního pohonu vøetena, na jehož konstrukèním uspoøádaní závisí znaèná èást zbývajícího konstrukèního uspoøádání stroje. Následnì je proveden konstrukèní návrh vøetena vèetnì jeho uložení. Poté je proveden návrh výsuvné osy W vèetnì uložení a pohonu. K práci jsou pøiloženy dva 3D modely, jeden spoleèný a jeden individuální. Co se výkresové dokumentace týèe, je pøiložen výkres sestavy celého stroje, výkres sestavy vøeteníku a vybrané výrobní výkresy. Dále byl model stroje pøeveden do prostøedí virtuální reality.

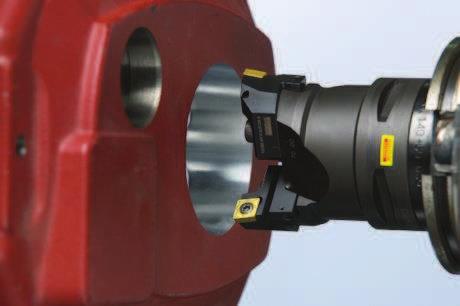

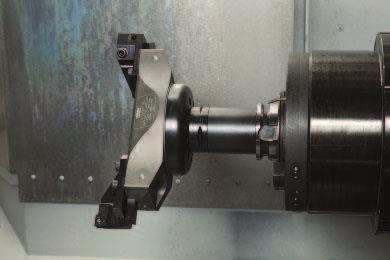

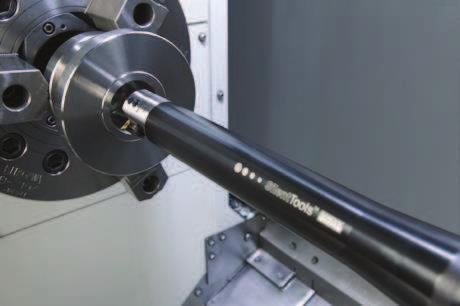

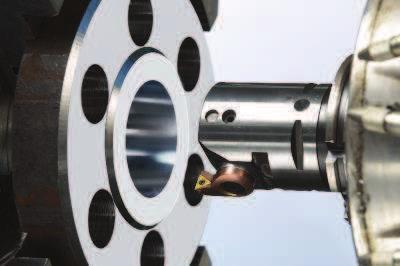

10 Str Vyvrtávání Vyvrtávání je nejèastìji definováno jako metoda sloužící pro zvìtšení, zlepšení pøesnosti a kvality obrobeného povrchu stávající díry. Vyvrtávané otvory mohou být vytvoøeny rùznými technologiemi, napø. vrtáním, litím, kováním a mnoha dalšími. Tato technologie se využívá jak pro hrubovací, tak i pro dokonèovací operace. Vyvrtávání se provádí pomocí vyvrtávacích nožù umístìných na vyvrtávacích tyèích a hlavách. Pro tvarovì složité a dokonèovací operace se používá nejèastìji jen jeden vyvrtávací bøit. Vícebøité nástroje se používají pøevážnì pro hrubovaní válcových dìr. Vyvrtávání se používá nejèastìji pro obrábìní vnitøních ploch, touto technologií však lze obrábìt i vnìjší plochy.[1] Obr. è. 1 Vyvrtávání válcových dìr vícebøitými nástroji[1] Obr. è. 2 Vyvrtávání válcových dìr jednobøitými nástroji[1]

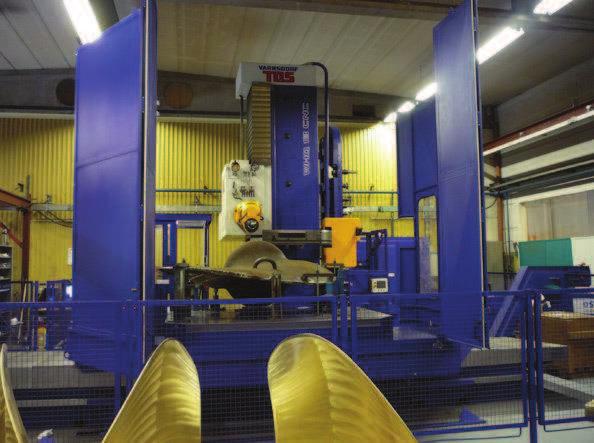

11 Str Oblasti použití horizontálních vyvrtávaèek Horizontální vyvrtávaèky se používají v mnoha oblastech prùmyslu na výrobu vìtších a tvarovì složitých obrobkù, zmíním v této kapitole nìkolik oblastí, v kterých se používají Obecné strojírenství Ve strojírenství se horizontální vyvrtávaèky používají napø.: pøi výrobì rùzných druhù forem, èásti strojù a všeobecnì pøi výrobì rùzných dílù. Obr. è. 3 Kompletní opracování pøevodové skøínì[2] Obr. è. 4 Frézování lisovacího nástroje[2]

12 Str Energetika Na horizontálních vyvrtávaèkách se vyrábí rùzné èásti energetických zaøízení. Jedná se napø. o tìlesa generátorù, motorù, èerpadel, turbín, ventilù, èásti tepelných výmìníkù a lopatková kola. Obr. è. 5 Obrábìní lopatkového kola turbíny[2] Obr. è. 6 Hrubování tìlesa elektromotoru[2]

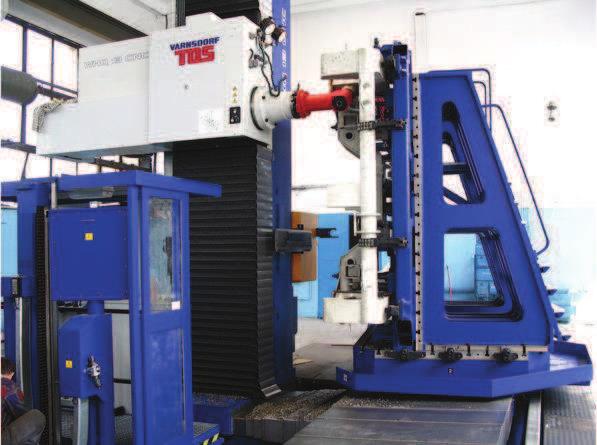

13 Str Dopravní prùmysl Pro dopravní prùmysl se na horizontálních vyvrtávaèkách vyrábí napø. klikové høídele lodních motorù, èásti náprav železnièních podvozkù, ramena podvozkù nákladních automobilù, èásti letadel a mnoho dalších. Obr. è. 7 Frézování nápravy železnièního vagónu[2] Obr. è. 8 Obrábìní lopatky lodního šroubu[2]

14 Str Tìžební a stavební stroje Èásti tìžebních a stavebních strojù se èasto obrábí na horizontálních vyvrtávaèkách. Mnohdy se jedná o velké odlitky, èastìji se zde však obrábí svaøence. Jako pøíklady lze uvést napø. opracování skøíní pøevodovek, lopat stavebních strojù, rùzných èástí rámù nebo ramen. Obr. è. 9 Obrábìní rámu stavebního stroje[2] Obr. è. Frézování a vrtání lžíce stavebního stroje[2]

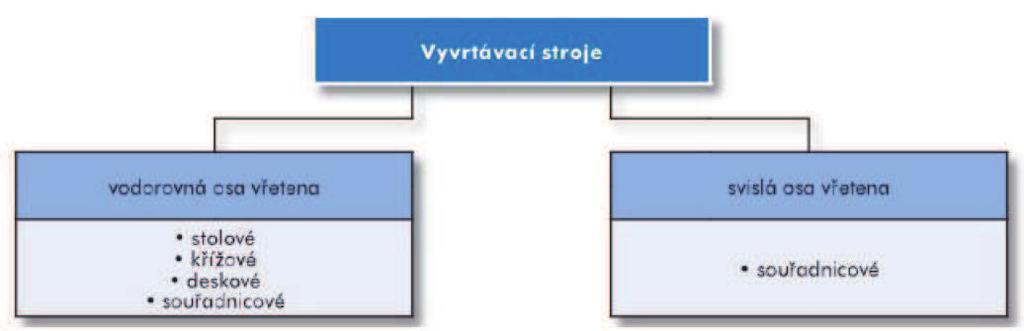

15 Str Druhy vyvrtávacích strojù Vyvrtávání je nejèastìji provádìno na strojích, jež jsou k tomuto úèelu primárnì navrženy. Tyto stroje nazýváme vyvrtávaèky. Vyvrtávací operace však lze provádìt nejen na strojích primárnì k tomu urèených, ale také na dalších strojích (napø. soustruhy).[3] Vyvrtávaèky jsou nejèastìji koncipovány jako obrábìcí centra, kromì vyvrtávání mohou vìtšinou vrtat, frézovat, soustružit èelní, vnìjší a vnitøní plochy, pøípadnì i obrážet a protahovat, nìkdy i brousit. Vyskytuji se také vyvrtávací stroje, na nichž lze jen vyvrtávat, v tomto pøípadì se jedná pøevážnì o jednoúèelové stroje.[3] Existuje nìkolik základních provedení vyvrtávacích strojù, které se od sebe liší svým konstrukèním uspoøádáním.[3] Obr. è. 10 Základní rozdìlení vyvrtávacích strojù[3] Obr. è. 11 Typy horizontálních vyvrtávaèek[4]

16 Str Vyvrtávací stroje s vodorovnou osou vøetena Horizontální vyvrtávaèky mají nìkolik základních konstrukèních provedení. Jsou zde seøazeny od nejmenší po nejvìtší. Dále jsou v této kapitole pro úplnost zmínìny i souøadnicové vyvrtávaèky, a to jak s vodorovnou, tak i svislou osou vøetena Stolové vyvrtávaèky Jedná se o vyvrtávaèky menších rozmìrù, zpravidla s prùmìrem vyvrtávacího vøetena do 110 mm. Hlavním znakem stolových vyvrtávaèek je køížový stùl, jenž umožnuje posuv ve dvou na sebe kolmých osách. Èasto bývá proveden jako otoèný (rotace kolem svislé osy Y), èímž umožnuje obrábìt ze ètyø stran na jedno upnutí.[3] Obr. è. 12 Stolová vyvrtávaèka[5]

17 Str Køížové vyvrtávaèky Jedná se o vyvrtávaèky støední velikosti s prùmìrem vyvrtávacího vøetena zpravidla od 80 do 160 mm. Stùl s obrobkem se zde pohybuje jen po pøíèné ose X a mùže být øešen jako otoèný (rotace kolem svislé osy Y), èímž umožòuje obrábìt ze ètyø stran na jedno upnutí. V ostatních osách se pohybuje nástroj.[3] Obr. è. 13 Køížová vyvrtávaèka[5] Deskové vyvrtávaèky Jedná se o nejvìtší vyvrtávaèky s prùmìry vyvrtávacích vøeten 130 až 315 mm. U této koncepce je obrobek nepohyblivý, pøípadnì je umístìn na otoèném stole (rotace kolem svislé osy Y). Tím je umožnìno obrábìt ze ètyø stran na jedno upnutí.[3] Obr. è. 14 Desková vyvrtávaèka[5]

18 Str Souøadnicové vyvrtávací stroje Souøadnicové vyvrtávaèky jsou stroje menších rozmìrù (v porovnání s pøedchozími typy). Používají se pøedevším pro výrobu pøesných otvorù (IT6, IT5) v pøesných osových vzdálenostech (±0,01 až ±0,005 mm). Na tìchto strojích lze provádìt další operace s rotujícím nástrojem jako napø. frézování. Nìkteré stroje lze využít ke kontrole obrobkù vyrobených na jiných strojích. Pro dosažení požadované pøesnosti jsou stroje umis ovány do klimatizovaných prostor se stálou teplotou a mají tuhý samonosný rám, který je uložen na základu na tøech bodech.[3] V jednostojanovém provedení se vyrábí jak se svislou, tak i s vodorovnou osou vøetena, ve dvoustojanovém provedení jen se svislou osou vøetena. Jednostojanové stroje jsou zpravidla pro menší velikost obrobku, jenž je upnutý na køížovém stole. Velikost nejvìtšího rozmìru obrobku se pohybuje mezi 400 až 630 mm. Dvoustojanové provedení mùže být vìtší, udává se velikost stolu 630 x 1000 až 1000 x 1600 mm. Obrobek bývá upnut na podélný stùl, jenž je umístìn mezi stojany, na kterých je upevnìn pøíèník nesoucí pracovní vøeteno, popø. vøetena. Dvoustojanové vyvrtávaèky mohou být i vìtších rozmìrù, ale potom už nebývají uloženy na tøíbodovém základu.[3] Obr. è 15 Souøadnicové vyvrtávaèky[12] 4.3. Volba typu horizontální vyvrtávaèky Z výše zmínìných typù horizontálních vyvrtávaèek/frézek jsem zvolil koncepci deskové horizontální vyvrtávaèky. Tato koncepce se hodí pro obrábìní velkých a hmotných obrobkù, se kterými by se jinak tìžko pohybovalo. V následujících kapitolách bude popsána tato koncepce a také bude provedena rešerše tohoto typu horizontálních vyvrtávaèek od rùzných tuzemských i zahranièních výrobcù.

19 Str Základní popis èástí horizontální deskové vyvrtávaèky V této podkapitole budou struènì popsány základní èásti horizontálních deskových vyvrtávaèek. Vyvrtávací vøeteno (výsuvné vøeteno) slouží pøevážnì pro vyvrtávací operace, je uloženo uvnitø vøeteníku. Vyvrtávací vøeteno vykonává dva pohyby, a to rotaci kolem osy Z, což je také hlavní øezný pohyb, druhý pohyb je výsuv z tìla vøeteníku (osa W). Vøeteník je asi nejdùležitìjší èástí stroje a má nejvìtší vliv na pøesnost a dosahované parametry. Uvnitø vøeteníku je uloženo vyvrtávací vøeteno, na èelo vøeteníku lze upínat pøídavné zaøízení jako frézovací hlava nebo lícní deska. Vøeteník jako celek je výsuvný (osa Z). Stojan slouží jako hlavní nosná èást stroje ve svislém smìru, na jeho tìlese je umístìn pohon a vedení osy Y, jež zajiš uje zvedání vøeteníku. Také na nìm bývá umístìna kabina obsluhy (èasto také s možností svislého pohybu). Z opaèné strany bývá umístìno zaøízení pro výmìnu nástrojù. Lože nese celý stojan i s pøíslušenstvím. Stojan jako takový se pohybuje po loži na ose X. Zaøízení pro výmìnu nástrojù slouží pro automatickou výmìnu nástrojù (viz kap. Pøíslušenství horizontálních vyvrtávaèek). Otoèný stùl jedná se o pøíslušenství horizontálních frézek/vyvrtávaèek, umožòuje otáèení obrobku kolem svislé osy. Vyskytují se také pøídavné stoly karuselové. Kabina obsluhy slouží k ochranì obsluhy pøed odletujícími tøískami, øeznou kapalinou a jinými nežádoucími vlivy vzniklými pøi obrábìní. Obr. è. 16 Horizontální desková vyvrtávaèka s popisy základních èástí[6]

20 Str Pøíslušenství horizontálních vyvrtávaèek Horizontální vyvrtávaèky mají celou øadu pøíslušenství, které rozšiøuje jejich schopnosti, popø. snižuje nároky na lidskou obsluhu nebo zvyšuje produktivitu práce. Tato èást bude zamìøena hlavnì na pøíslušenství vøeteníku Frézovací hlavy Frézovací hlavy nejèastìji umožnují obrábìt obrobek ve více rovinách. Na trhu je v souèasné dobì mnoho konstrukèních provedení frézovacích hlav. Dùležité je zmínit, že rozhraní mezi vøeteníkem a frézovací hlavou nejsou standardizovaná a liší se výrobce od výrobce. Obr. è. 17 Hlava frézovací pravoúhlá ruèní HPR 50[2] Obr. è. 18 Hlava frézovací dvouosá ortogonální automaticky indexovaná HOI 50[2] Obr. è. 19 Rozhraní pro pøipojení frézovací hlavy[2]

21 Str Lícní desky Lícní desky slouží k èelnímu soustružení a obrábìní vnìjších i vnitøních válcových, kuželových i jinak tvarovaných ploch velkých prùmìrù. Poloha šoupátka s nástrojem je nastavena buï manuálnì pøed obrábìním, nebo je automaticky øízená. Upnutí lícní desky se mùže provádìt automaticky nebo manuálnì. Obr. è. 20 Lícní deska [5] 5.3. Zpevòovací pøíruba Zpevòovací pøíruba slouží ke zvýšení tuhosti a k vedení pracovního vøetena vyvrtávaèky. Umožòuje lépe pøenášet øezné síly a zlepšuje pøesnost obrábìní pøi výsuvu pracovního vøetena. Obr. è. 21 Zpevòovací pøíruba[2]

22 Str Automatická výmìna nástrojù Automatická výmìna nástrojù je v dnešní dobì tak rozšíøená, že u nových strojù se dá považovat za samozøejmost. Asi nejèastìjším provedením automatické výmìny nástrojù u horizontálních vyvrtávaèek je kombinace výmìníku s otoèným ramenem a zásobníku nástrojù. Existuje nìkolik konstrukèních provedení, která se u rùzných výrobcù liší. Zásobníky mohou být rùzné koncepce, napø. kruhové, diskové èi øetìzové. Hlavním parametrem zásobníku je poèet nástrojù, které do nìj lze uložit. Obr. è. 22 Výmìník nástrojù a øetìzový zásobník[7]

23 Str Automatická výmìna hlav a lícních desek Pro automatickou výmìnu frézovacích hlav a lícních desek se používají odkládací zásobníky. Jedná se o pøímou výmìnu (pick-up), kdy vøeteník i s pøídavným zaøízením odloží nebo nabere pøíslušné zaøízení z police v zásobníku. Odkládací zásobník je nejèastìji umístìn na kraji pracovního prostoru stroje. Obr. è. 23 Stojan zvláštního pøíslušenství[2]

24 Str Upínací deska, úhelník a kostka Upínací deska je vybavena T-drážkami pro nepohyblivé upnutí obrobku nebo dalšího pøídavného zaøízení. Upínací úhelník je pøídavný prvek pro nepohyblivé upnutí obrobku a zmìny jeho orientace o 90. Upínací úhelník se upíná na upínací desku. Upínací kostka je pøídavný prvek pro nepohyblivé upnutí obrobku. Slouží ke zmìnì orientace nebo polohy obrobku. Obr. è. 24 Upínací deska s úhelníky a kostkami[2]

25 Str Otoèný a karuselový stùl Otoèné stoly jsou èastou souèástí pøíslušenství horizontálních vyvrtávaèek. Mnohé umožòují kromì rotace okolo svislé osy (osa B) taky posuv v pøíèném smìru (osa V). Díky otoèným stolùm je možno obrábìt obrobek ze ètyø stran na jedno upnutí, s využitím frézovacích hlav dokonce z pìti stran. Obr. è. 25 Otoèný stùl[2] Karuselové stoly umožòují provádìt soustružnické operace nejen na horizontálních frézkách, ale také na dalších, jako jsou napø. portálové frézky. Tímto se zvyšuje univerzálnost použití tìchto strojù a také produktivita práce, jelikož na jedno upnutí mùže být provádìno jak soustružení, tak i následné frézovaní èi vyvrtávaní. Obr. è. 26 Karuselový stùl[7]

26 Str Rešerše horizontálních deskových vyvrtávaèek V této èásti diplomové práce jsou popsány horizontální deskové frézky/vyvrtávaèky nìkolika tuzemských výrobcù TOS Varnsdorf V souèasné produkci nabízí firma TOS Varnsdorf tøi typy deskových horizontálních frézek/vyvrtávaèek. Jedná se o dvojtyp WRD 130/150 se stejnou koncepcí a rámem, ale s rozdílnými výkony hlavního motoru, vøeteníky a otáèkami vøetena. Tøetí a nejvìtší horizontální deskovou vyvrtávaèkou z produkce TOS Varnsdorf je WRD 170. Je o nìco vìtší než pøedchozí dvojtyp, ale jedná se víceménì o stejnou koncepci. Typ WRD 150 a WRD 170 jsou dodávány též v provedení s prùmìrem pracovního vøetena 160 mm.[2] Tyto stroje jsou dle výrobce vhodné pro pøesné a vysoce produktivní souøadnicové vrtání, vyvrtávání, frézování a øezání závitù zejména u obrobkù velkých rozmìrù a hmotností nebo prostorovì èlenitých obrobkù z litiny, ocelolitiny a oceli. Dle potøeb technologie lze stroje doplnit upínacím polem sestaveným z upínacích desek nebo jedním i více pøídavnými stoly.[2] Obr. è. 27 Desková horizontální vyvrtávaèka WRD150[2]

27 Str. 26 Vøeteník Typ WRD WRD WRD 170 Prùmìr pracovního vøetena mm * Kuželová dutina pracovního vøetena ISO 50 / ISO 50 BIG+ Prùøez smykadla mm 450 x x 550 Rozsah otáèek pracovního min vøetena Výkon hlavního motoru (S1 / S6-60) kw 37 / / / 88 Jmenovitý krouticí moment na vøetenu (S1) Nm Max. krouticí moment na vøetenu (S6-60) Nm Posuvy Pracovní posuvy X, Y, Z, W mm.min Rychloposuv v ose X mm.min Rychloposuv v ose Y mm.min Rychloposuv v osách Z, W mm.min Maximální posuvové síly - v osách X, Y, Z, W kn 40 Pøestavení skupin stroje Pøíèné pøestavení stojanu X mm (2 000) Svislé pøestavení vøeteníku Y mm (500) (2 000) (500) Výsuv smykadla Z mm Výsuv pracovního vøetena W mm 700, Tab. è. 1 Parametry horizontálních deskových vyvrtávaèek z produkce TOS Varnsdorf[2]

28 Str TOS KUØIM - OS, a.s. Firma TOS Kuøim má ve své produkci øadu horizontálních deskových vyvrtávaèek, proto zde zmíním pouze nìkteré. V nabídce této firmy je i široká škála pøídavných frézovacích hlav. FUE 125 (Efektiv) je stroj menší velikosti. Vøeteník stroje je osazen vøetenovými hlavami pro pìti- a víceosé obrábìní nebo výsuvnou pinolou. Tento stroj umožòuje obrábìní i tvarovì velmi složitých obrobkù. Stroj je koncipován na vytvoøení vhodného pomìru kvality, ceny a výkonu.[7] Obr. è. 28 Horizontální desková vyvrtávaèka/frézka FUE 125[7] FU 150B je stroj s relativnì velkým pracovním prostorem uzpùsobeným jak pro vyvrtávaní, tak pro víceosé frézovaní s použitím frézovacích hlav.[7] Obr. è. 29 Horizontální desková vyvrtávaèka/frézka FU 150B[7]

29 Str. 28 Tab. è. 2 Parametry vybraných strojù firmy TOS Kuøim[7]

30 Str Škoda Machine Tool Firma Škoda Machine Tool má ve svém souèasném sortimentu dvì øady horizontálních deskových vyvrtávaèek s širokým pøíslušenstvím. Vyvrtávaèky øady HCW jsou v souèasné dobì nejdokonalejší a nejvyspìlejší vyvrtávaèky z produkce Škoda Machine Tool. Díky svému pracovnímu výkonu, pøesnosti a pracovnímu rozsahu jsou používány pro výkonné a pøesné obrábìní tìžkých a rozmìrných obrobkù frézováním, vrtáním a vyvrtáváním. Tyto stroje umožòují výstavbu speciálních pracoviš pro opracování rotorù turbogenerátorù, tìžkých klikových høídelù a dalších tìžkých a tvarovì nároèných obrobkù.[8] Obr. è. 30 Horizontální desková vyvrtávaèka/frézka øady HCW[8]

31 Str. 30 Tab. è. 3 Parametry deskových horizontálních vyvrtávaèek øady HCW[8]

32 Str. 31 Další øadou z produkce Škoda Machine Tool je øada HCF. Jedná se o nejlehèí horizontální deskové vyvrtávaèky/frézky z produkce této firmy. Jsou vyrábìny s vøeteníkem ve smykadlovém provedení. Prùhyb smykadla je automaticky vyrovnáván pøi výsuvu z vøeteníku. Pojezdy v osách X, Y a Z jsou øešeny jako kompaktní valivá vedení zaruèující vysokou dynamiku a pøesnost. Osu X je možno vybavit hydrostatickým vedením. Tyto stroje umožòují využít vysoký stupeò automatizace, jako jsou automatické výmìny nástrojù, automatická výmìna technologického pøíslušenství, mìøicí sondy pro promìøování obrobku a nástroje, kontroly zatížení, lomu a životnosti nástroje. Stavebnicová koncepce umožòuje flexibilní konfiguraci pracoviš.[9] Obr. è. 31 Horizontální desková vyvrtávaèka/frézka HCF 140[9] Tab. è. 4 Parametry deskových horizontálních vyvrtávaèek øady FCW[9]

33 Str Fermat Spoleènost Fermat v souèasné produkci nabízí nìkolik deskových vyvrtávaèek, vèetnì nìkterých ve speciálních provedeních. Horizontální vyvrtávaèky typové øady WRF jsou dodávány ve tøech velikostech s prùmìry pracovního vøetena 130,150 a 160 mm. Stroje této øady jsou vybaveny valivým vedením ve všech osách, s možností osazení osy X hydrostatickým vedením. Zvýšení pøesnosti polohování smykadla v ose Y je dosaženo použitím dvou kulièkových šroubù a dvou lineárních vedení. Stroje nejsou vybaveny mechanickou ani hydraulickou protivahou vøeteníku, což je umožnìno díky unikátní konstrukci stojanu. U strojù s prùmìrem pracovního vøetena 150 a 160 mm redukuje zvýšenou váhu vøeteníku tøetí kulièkový šroub v ose Y. Ke strojùm této øady je k dispozici široká škála pøíslušenství ve stavebnicové koncepci.[5] Obr. è. 32 Horizontální desková vyvrtávaèka WRF 130 CNC[5]

34 Str. 33 Obr. è. 33 Horizontální desková vyvrtávaèka øady WRF[5] Tab. è. 5 Technické parametry horizontálních deskových vyvrtávaèek øady WRF[5]

35 Str. 34 WRF 130 CNC PORTABLE je speciální pøenosná vodorovná vyvrtávaèka umožòující snadné pøemístìní stroje jeøábem. Tohoto lze využít u nadrozmìrných obrobkù, u kterých se pøedpokládá obtížná manipulace. Stroj je uzpùsoben pro relativnì snadnou manipulaci. Stojan je konstrukènì uzpùsobený pro pøesun jeøábem na místo obrábìní. Veškerá pøívodní kabeláž je vybavena rychlospojkami pro snadné pøepojení. Ukotvení a upevnìní stroje je navrženo tak, aby co nejvíce usnadnilo ukotvení umístìní stroje v místì obrábìní. Tento pøenosný stroj je vybaven vodorovnì i svisle polohovatelnou kabinou operátora. Technologické možnosti stroje lze rozšíøit využitím pøíslušenství stroje WRF 130 CNC.[5] Obr. è. 34 Pøenosná horizontální desková vyvrtávaèka WRF 130 CNC PORTABLE[5] Tab. è. 6 Technické parametry horizontální deskové vyvrtávaèky WRF 130 CNC PORTABLE[5]

36 Str. 35 U varianty vyvrtávaèky WRF 150/160 s naklápìcím vøeteníkem je mechanismus naklápìní uložený v køížových ložiskách (únosnost až 400 t). Mechanismus naklápìní je také vybaven hydraulickou a mechanickou výztuží naklápìcí osy. Pohon mechanismu sklápìní je realizován pomocí servomotoru a kulièkového šroubu. K mìøení úhlu náklonu je použit snímaè od firmy Heidenhain. Kluzné plochy jsou ošetøeny hmotou GS Super pro tlumení nárazù a vibrací. Tato aplikace byla použita v energetickém strojírenství pro výrobu vìtrných elektráren.[5] Technická data: Náklon vøeteníku v rozsahu: od 0 do -8 Výsuv vøeteníku (osa Z): mm Výsuv vøetena (osa W): je mm Otáèky vøetena v rozsahu: /min. Polohovatelné vøeteno: øízená osa C Jmenovitý výkon hlavního motoru: kw - Obr. è. 35 Naklápìcí vøeteník[5]

37 Str Pama Italská spoleènost Pama nabízí horizontální deskové vyvrtávaèky v jedné konstrukèní øadì SPEEDRAM. Tato konstrukèní øada obsahuje pìt modelù. Stroje uvedené øady se vyznaèují vysokou tuhostí a velmi vysokou pøesností pøi obrábìní velkých souèástí. Jsou urèeny pro obrábìní široké škály kovových materiálù od litiny po slitinové oceli. Všechny jsou vybaveny hydrostatickým vedením na všech osách. Smykadlo je uloženo v hydrostatickém vedení ze všech ètyø stran a mùže být osazeno širokou škálou frézovacích hlav. Stroj mùže být vybaven automatickou výmìnou nástrojù v nìkolika provedeních, dále širokou øadou pøíslušenství jako napø. rotaèní stoly (únosnost t).[10] Obr. è. 36 Horizontální desková vyvrtávaèka øady SPEEDRAM[9]

38 Str. 37 SPEEDRAM Pracovní prostor Osa X mm mm + N x N x N x N x N x 1000 Osa Y mm Osa Z mm Osa W mm Osa Z+W mm Vyvrtávací hlava Rozmìr smykadla mm 360 x x x x x 600 Prùmìr vyvrtávacího vøetena mm Max. otáèky vøetena min Poèet rychlostních stupòù pøevodovky [-] Max. výkon (S1-100%) kw Max. krouticí moment (S1-100%) Nm Upínací kužel [-] ISO 50 ISO 50 Rychloposuv ISO 50 - ISO 60 ISO 60 ISO 60 Osy X, Y, Z a W mm. min Tab. è. 7 Technické parametry horizontálních deskových vyvrtávaèek øady SPEEDRAM[10]

39 Str Union Nìmecká spoleènost Union Chemnitz nabízí jednu øadu horizontálních deskových vyvrtávaèek. Tyto stroje jsou vhodné jak pro tìžké hrubování, tak i pro pøesné dokonèovací obrábìní. S použitím pøíslušenství umožòují obrábìní velkých, tìžkých a složitých obrobkù až z pìti stran. Stroje mohou být vybaveny automatickou výmìnou vøetenových jednotek a vøetenových hlav. Smykadlo je uloženo v hydrostatickém vedení. Stojan je silnì žebrován pro vyšší tuhost. Stroj je vybaven kompenzací prùhybu smykadla, pinoly a také stojanu.[6] Vedení os mùže být valivé nebo hydrostatické na osách X, Y a Z nebo hydrostatické na ose Z a valivé na osách X a Y. Vyvrtávaèky typu PR 200/260 se dodávají pouze s hydrostatickým vedením. Ložiska jsou pro celou životnost mazána tukem a jsou na nich monitorovány zmìny teploty. Vøeteno je standardnì vybavováno upínacími kužely SK50, SK60 a HSK 100.[6] Obr. è. 37 Horizontální desková vyvrtávaèka Union PCR 200[6]

40 Str. 39 Tab. è. 8 Technické parametry deskových vyvrtávaèek UNION[6]

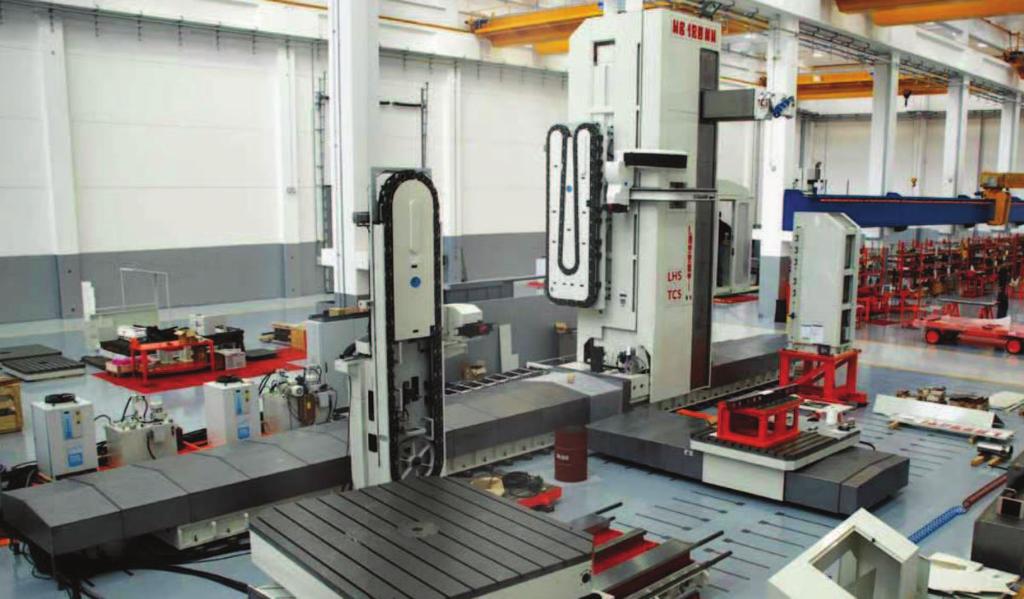

41 Str Lazzati Italská spoleènost Lazzati má ve své nabídce široké rozmezí velikostí horizontálních deskových vyvrtávaèek. Horizontální vyvrtávaèky od této spoleènosti jsou vybaveny pøevážnì hydrostatickým vedením, hydrostaticky uloženo je také vøeteno. Padání smykadla je dynamicky kompenzováno, stroje jsou také vybaveny obvody pro tepelnou stabilizaci stroje. Tato firma také klade dùraz na environmentální hlediska a na snižování energetických nárokù, taktéž jako na snižování nákladù.[11] Obr. è. 38 Horizontální desková vyvrtávaèka Lazzati HB 180MM[1] Obr. è. 39 Hydrostaticky uložené vøeteno Lazzati[11]

42 Str. 41 Typ HB 150MM 160MM 180MM 200MM 260MM Svislé pøestavení vøeteníku osa Y mm / / Svislé pøestavení vøeteníku osa Y mm / / Vøeteník Prùmìr pracovního vøetena mm Upínací kužel ISO 50 - Big Plus 50 - Big Plus 50 - Big Plus 50 - Big Plus 50/60 - Big Plus Max. otáèky vøetena RPM Max. výkon hlavního pohonu kw Rozmìr smykadla mm 560 x x x x x 560 Pracovní prostor Osa W mm Osa Z mm Osa Z + W mm Osa Y mm / / Osa X mm n x n x n x n x n x1000 Posuvy Pracovní mm /min Rychloposuv mm /min / / Pøibližná hmotnost T / / Tab. è. 9 Technické parametry deskových vyvrtávaèek Lazzati[11]

43 Str Návrh parametrù horizontální deskové frézky/vyvrtávaèky Na základì rešeršní èásti jsem se rozhodl pro konstrukci horizontální deskové frézky/vyvrtávaèky. Pro volbu parametrù je nutno si nejdøíve urèit, na jakou èást trhu se chceme soustøedit, jestli se zamìøíme na konstrukci stroje pro vysoce pøesné dokonèování èi spíše hrubovaní, menší velikosti èi spíše velký stroj. Nejvýznamnìjší faktory, které je nutno vzít v úvahu, jsou cena, sériovost výroby a také pøedpokládaná životnost stroje. Po zvážení jsme se s kolegou Bc. Tomášem Novákem rozhodli ke konstrukci stroje spíše nižší cenové kategorie, co nejjednoduššího, spadajícího spíše do kategorie Low-Cost strojù. Stroj jako takový bude spíše zamìøený na univerzální použití, tzn. jak pro hrubování, tak i pro dokonèovací operace. Pøi návrhu pohybových os pøedpokládáme také možnost pozdìjšího osazení stroje vøeteníkem s vyšším výkonem (stroj je dimenzován na vyšší posuvové síly). Jako hlavní mìøítko velikosti jsme si zvolili prùmìr vøetena 170 mm. Námi navržené parametry stroje jsou uvedeny zde v porovnání s reálnými stroji: Jed. TOS Varnsdorf WRD 170 PAMA SPEEDRAM 3000 UNION PR 180 Zvolené parametry stroje Prùmìr vøetena mm Rozmìr smykadla mm 550 x x x x 500 Výsuv vyvrtávacího vøetena osa W mm / Výsuv smykadla osa Z mm Podélný posuv osa X mm od Svislý posuv osa Y mm Výkon hlavního motoru S1 Jmenovitý krouticí moment na vøetenu S1 kw max Nm 3870 Rozsah otáèek min Pracovní posuv Rychloposuv v ose X Rychloposuv v ose Y Rychloposuv v ose W Rychloposuv v ose Z Posuvová síla ve všech osách mm. min- 1 mm.min- 1 mm.min- 1 mm.min- 1 mm.min- 1 ŠKODA MACHINE TOOL HCW max kn Tab. è. 10 Srovnání navržených parametrù s reálnými stroji[2,4,6,8]

44 Str Vøeteník Vøeteník je èást stroje, která nejvíce ovlivòuje pøesnost obrábìní, proto je nutno návrhu této èasti vìnovat zvýšenou pozornost. Jednotlivé èásti vøeteníku budou popsány v následujících kapitolách, kde budou zmínìny rùzné varianty provedení. Na obrázku è. 40 jsou popsány hlavní èásti vøeteníku. Obr. è. 40 Vøeteník s popisem základních èástí stroje[10] Pozn. Kulièkový šroub zde není vidìt, je umístìn v zadní èasti pod vøetenem. Rozmìry a hmotnost vøeteníku potøebuje k vypracování diplomové práce kolega Bc. Tomáš Novák, jelikož v prvotní èásti návrhu nebyly tyto parametry k dispozici, stanovili jsme je odhadem. Rozmìr vøeteníku Délka vøeteníku Hmotnost vøeteníku 500 x 500 mm 3500 mm 3600 kg

45 Str Hlavní motor Motor hlavního pohonu budu volit z produkce firmy Siemens, jelikož tato firma je jedním z nejvìtších výrobcù elektromotorù a má ve své nabídce øadu elektromotorù pro hlavní pohony vøeten M-1PH8. Pro pohony hlavních vøeten se používají asynchronní motory této øady, synchronní motory této øady se používají spíše pro posuvy.[12] Obr. è. 41 Výkonová charakteristika motorù M-1PH8224-xxCxxx[12] Obr. è. 42 Momentová charakteristika motorù M-1PH8224-xxCxxx[12]

46 Str. 45 Na obr. è. 41 je zobrazena výkonová charakteristika motorù øady M1-PH8, v katalozích se uvádí pøevážnì jmenovitý výkon (pro trvalý provoz), avšak u obrábìcích strojù se používají i jiné režimy zatížení. Tyto režimy jsou popsány v normì ÈSN EN a jsou zde definovány jednotlivé druhy zatížení S1 S10. Zmíním zde jen struènì druhy zatížení S1 S3 a S6 ty jsou u obrábìcích strojù nepoužívanìjší. Limitní velièina je zde oteplení motoru, jinak øeèeno motor se pøehøívá.[13] Zatížení S1 trvalý provoz Provoz pøi konstantním zatížení který je dostateènì dlouhý pro dosažení ustálené teploty. (!t z " 3. T 1 ).[13] kde T 1 - oteplovací èasová konstanta stroje (T 1 =C/A 1 ) T 2 - ochlazovací èasová konstanta (T 2 =C/A 2 ) C je tepelná kapacita motoru (C=m. c) A je souèinitel pøestupu tepla (A=#. S) Oznaèení: S1 (cont.) nìkdy se neuvádí Zatížení S2 krátkodobý chod Provoz pøi konstantním zatížení po stanovenou dobu!t p která je kratší než doba nutná pro dosažení ustálené teploty. Následuje doba klidu!t r a odpojení dostateènì dlouhé na to aby teplota stroje opìt dosáhla hodnoty okolí (chladiva) s tolerancí ± 2K. (!t p <3. T 1 ), (!t r >4. T 2 ).[13] Oznaèení: S2!t p (min) pø.: S2 60 min. Obr. è. 43 zatížení S1[13] Obr è. 44 zatížení S2[13]

47 Str. 46 Zatížení S6 pøerušované zatížení Sled stejných pracovních cyklù, z nichž každý zahrnuje dobu provozu pøi konstantním zatížení!t p a dobou chodu na prázdno!t v (není zde doba klidu a odpojení).[13] Oznaèení: S6 z [%], kde Obr. è. 45 Režim zatížení S6[13]

48 Str. 47 Pro pohon vøetena budu volit asynchronní motory øady M-1PH8. Tyto motory se vyrábí s chlazením pomocí externího ventilátoru nebo s vodním chlazením.

49 Str Pøevody hlavního pohonu Pro pøevod krouticího momentu z høídele elektromotoru se v dnešní dobì používá nìkolik variant, zmíním zde ty nejpoužívanìjší Vícerychlostní pøevodovka s pøesuvným høídelem Vícerychlostní pøevodovky s pøesuvným høídelem se èasto vyskytují v konstrukci pohonu vøetena obrábìcích strojù. V dnešní dobì jich ubývá a jsou nahrazovány pøevážnì vícerychlostními planetovými pøevodovkami. Mohou mít rùzné pøevodové pomìry záleží vždy na konkrétní aplikaci. Pøevodovky jsou vìtšinou vestavìny pøímo v tìle vøeteníku. Další vlastnosti tìchto pøevodovek: - konstrukènì složitá, - vícerychlostní díky pøesuvným kolùm, - zmìna pøevodového pomìru pomocí pøesuvných kol, - relativnì velká a tìžká v porovnání s variantami využívající planetové pøevodovky. Obr. è. 46 Vøeteník s náhonem vøetena skrze vestavìnou vícestupòovou pøevodovku[15]

50 Str Vícerychlostní planetové pøevodovky Vícerychlostní planetové pøevodovky jsou vyrábìny i pro aplikace na obrábìcích strojích. Tyto pøevodovky se vyrábí nejèastìji jako dvourychlostní s prvním pøevodovým pomìrem i = 1 a druhým pøevodovým pomìrem nejèastìji mezi i = 3 5. Výhodou tìchto pøevodovek je i to, že je lze bez mezikusù pøipojit pøes spojku pøímo k standardnì vyrábìným pøírubovým elektromotorùm. K dalším vlastnostem tìchto pøevodovek patøí: - mnohem menší rozmìry v porovnání s klasickými pøevodovkami, - úèinnost kolem 97% pøi pøevodu dopomala a až 99% pøi pøevodovém pomìru 1, - vstupní i výstupní høídel na jedné ose.[15,16] Obr. è. 47 Planetová pøevodovka pro vestavìní do vøetena Redex Andantex[16] Obr. è. 48 Pøevodovka z øady ZF-DUOPLAN[17] Tyto pøevodovky mohou být použity ještì s dalším pøevodem navazujícím na výstupním høídeli planetové pøevodovky.

51 Str Klínové øemeny Klínové øemeny se v dnešní dobì používají pøi náhonu obrábìcích strojù tam, kde nevadí skluz, pøípadnì fungují jako pojistný èlen pøi pøetížení. Zajiš ují dobrý pøenos krouticího momentu mezi rovnobìžnými høídeli. Mohou také tlumit vibrace. Obr. è. 49 Pøevod klínovým øemenem[18] Synchronní øemeny Ozubené nebo také synchronní øemeny se používají tam, kde potøebujeme pøevést krouticí moment mezi rovnobìžnými høídeli. Na rozdíl od klínových øemenù se zde nevyskytuje prokluz, což umožòuje využití nepøímého odmìøování na motoru. Obr. è. 50 Pøevody synchronními øemeny[18]

52 Str Bez vloženého pøevodu Použití této koncepce jsem zatím v praxi nezaznamenal u horizontálních vyvrtávaèek, pokud nepoèítám zmínku v jedné diplomové práci (VONDRÁK, P. Návrh obrábìcího stroje typu desková horizontální vyvrtávaèka).[19] Obr. è. 51 Vøeteník s hlavním pohonem v ose vøetena[19] Tato varianta je v praxi zatím neovìøená a je zde nejprve potøeba provést øádnou analýzu toho jak umístìní hlavního motoru v ose vøetena ovlivní konstrukci vøeteníku. Pøíklad použití vestavìné planetové pøevodovky je vidìt na obr. è. 52. U tohoto provedení je nutno použít na míru vyrobený nebo alespoò upravený motor s vodním chlazením. Høídel motoru stejnì jako høídel pøevodovky a vøeteník musejí být duté, aby skrze nì mohla procházet tažná tyè, jež uvolòuje nástroj z upínacího kužele. Dále pøi vysouvání vyvrtávacího vøetena se musí celé hnací ústrojí pohybovat, a tím pádem dochází k pohybu vìtších hmot než u variant s motorem mimo osu vøetena. Díky tomu jsou kladeny vìtší nároky na vyvažování padání vøeteníku. Naopak výhodou toho, že zde není vložen žádný další pøevod, dojde k celkovému zmenšení rozmìrù vøeteníku.[16] Obr. è. 52 Planetová pøevodovka vestavìná do vøetena Redex Andantex[16]

53 Str Zhodnocení varianty pohonu vøetena Pro zvolení vhodné varianty pohonu vøetena použiji tabulku pro zhodnocení výše uvedených variant pohonu podle rùzných kritérií. vícerychlostní pøevodovka s pøesuvným høídelem planetová pøevodovka + klínový øemen planetová pøevodovka + synchronní øemen planetová pøevodovka pøímí náhon zástavbové rozmìry sériovì vyrábìný motor sériovì vyrábìná pøevodovka uzavøený rám kolem smykadla dobrý pøístup pøi k elektromotoru a pøevodovce konstrukèní složitost celkem Tab. è. 12 Zhodnocení variant pohonu vøetena Z výše uvedené tabulky vyšly rovnocennì dvì varianty: planetová pøevodovka + klínový øemen a planetová pøevodovka + synchronní øemen. Budu proto tyto dvì varianty dále øešit paralelnì. Nejdøíve je nutné zvolit vhodný motor a pøevodovku. Následnì provedu porovnání jednotlivých variant a zvolím tu s lepšími parametry.

54 Str Volba elektromotoru a planetové pøevodovky Pro volbu vhodné kombinace hlavního motoru a planetové pøevodovky použiji vyluèovací metodu. Vybírat budu z kombinací deseti motorù od spoleènosti Siemens a ètyø pøevodovek od dvou výrobcù. Výbìr je proveden tak, že nejdøíve na základì požadovaného jmenovitého krouticího momentu na vøetenu a jmenovitého momentu motoru stanovíme pøevodový pomìr pøevodu: Na základì celkového pøevodového pomìru jsme schopni urèit maximální otáèky vøetena. Zde pøedpokládám, že planetová pøevodovka na rozdíl od výpoètu celkového pøevodového pomìru pracuje v režimu s pøevodovým pomìrem i = 1. Kritériem je zde dosažení alespoò otáèek 2500 min -1, pøièemž motor by se mìl pohybovat v oblasti konstantního výkonu. Maximální otáèky motoru pøi konstantním výkonu jsou v tabulkách oznaèeny n 2. Parametry motoru Planetové pøevodovky 2K MSD K802-4 MSD Motor M jm,mot [Nm] n 2 [min -1 ] i M Pøevodové pomìry planetových pøevodovek Otáèky vøetena na konci oblasti konstantního výkonu motoru [min -1 ] 1PH8184- F ph8186- F PH8224- C PH8226- C (ALM) PH8226- C (SLM/BLM) PH8166- F2_ PH8166- G2_ PH8184- F2_ PH8224- C2_ PH8226- B2_ Tab. è. 13 Výbìr kombinace motoru a pøevodovky[13,16,19] V tab. è. 13 jsou vyèísleny otáèky na konci oblasti konstantního výkonu. Èervenì jsou zde vyznaèeny varianty, které nedosahují požadovaných parametrù. Kombinace motorù a pøevodovek, které vyhovìly, budu dále posuzovat z dalších hledisek.

55 Str. 54 Velikost pøevodového pomìru øemenového pøevodu by mìl být roven alespoò 1. Pokud tomu tak není, docházelo by k nelogickému pøevádìní nejdøíve planetovou pøevodovkou dopomala a následnì øemenovým pøevodem dorychla. Pøevodový pomìr by také nemìl být pøíliš velký, jelikož by nebylo možno hnanou øemenici umístit do tìla vøeteníku. Horní hranici pro velikost pøevodového pomìru volím i = 1,4. Pøevodové pomìry pro jednotlivé varianty jsou uvedeny v tab. è. 14. Parametry motoru Planetové pøevodovky 2K MSD K802-4 MSD-4.94 Motor M jm,mot [Nm]] n 2 [min - 1 ] i M Pøevodové pomìry planetových pøevodovek Pøevodový pomìr øemenového pøevodu 1PH8184- F ph8186- F PH8224- C PH8226- C (ALM) PH8226- C (SLM/BLM) PH8166- F2_ PH8184- F2_ PH8224- C2_ PH8226- B2_ Tab. è. 14 Pøevodové pomìry øemenového pøevodu pro zbývající varianty[14,17,20]

56 Str. 55 Dalším kritériem, které budeme posuzovat, je schopnost pøenést jmenovitý moment v režimu S1. V tab. è. 15 je zobrazen pomìr mezi jmenovitým momentem pøevodovky a motoru. Aby pøevodovka vyhovìla, musí být pomìr vìtší než 1. Planetová pøevodovka Motor 2K MSD K802-4 MSD-4.94 M jm,mot [Nm] ph8186- F PH8224- C PH8226- C (ALM) PH8226- C (SLM/BLM) Tab. è. 15 Srovnání momentù motorù a pøevodovek v režimu S1[14,17,20] Další posouzení tìchto variant provedeme pomocí výkonové charakteristiky na vøetenu pro jednotlivé varianty. Varianty jsou oznaèeny v tab. è. 16. Motor Pøevodovka varianta 1 1PH8186- F MSD-4.94 varianta 2 1PH8224- C MSD-3.83 varianta 3 1PH8224- C 2K802-4 Tab. è. 16 Varianty kombinací motoru a pøevodovky

57 Str. 56 Obr. è. 53 Výkonová charakteristika pro zbývající varianty pohonu Na obrázku è. 53 jsou dobøe vidìt výpadky výkonu u jednotlivých variant. U variant 2 a 3 není pokles výkonu tak markantní, ovšem u varianty 1 je to o více než 20 kw, proto tuto variantu z dalšího výbìru vyøadím. U zbývajících dvou variant je použit stejný motor 1PH8224- C, rozdílné jsou použité planetové pøevodovky. Pøevodovka 2K802, na rozdíl od pøevodovky MSD, je dodávána v provedení pro napojení øemenovým pøevodem (výstupem z pøevodovky je pøíruba na kterou se napojí øemenice). Z tohoto dùvodu dávám pøednost pøevodovce 2K802. Volím variantu 3 tj. motor 1PH8224-1JC05 a pøevodovku ZF-duoplan 2K802 s pøevodovým pomìrem i = 4. Pro další výpoèty budu pøedpokládat, že stroj bude pracovat v režimu S6-60.

58 Str Výpoèet pøevodu klínovým øemenem Klínové øemeny budu volit z katalogu firmy GATES. Firma nabízí širokou škálu øemenù a to i víceklínové. Výpoèet budu brát také z katalogu klínových øemenù firmy Gates[21]. Výkon motoru pøi režimu chodu S6-60: PS6-60 = 85 kw Souèinitel provozního zatížení: fp = 1,1 Ekvivalentní výkon øemenového pøevodu: Volba typu øemenového pøevodu zde bude problematická, jelikož výkon je sice urèen, ale díky pøedøazené planetové pøevodovce znaènì stoupl rozsah otáèek (250 až 3700 min -1 u hnací øemenice) pøi maximálním výkonu. Tím vznikne nejednoznaènost pøi návrhu vhodné velikosti øemene, viz obr. è. 56. Rychlost øemenu pøekroèí doporuèenou obvodovou rychlost klínových øemenù (30m. s -1 ), po které se doporuèuje øemenice dynamicky vyvažovat, pøípadnì pøekroèí maximální pøípustnou obvodovou rychlost pro øemeny (40m. s -1 ). Obr. è. 54 Diagram pro volbu velikosti úzkého klínového øemene se zakreslenou výkonovou charakteristikou motoru a planetové pøevodovky[21] Na základì výše zmínìných parametrù volím z katalogu firmy GATES klínový øemen prùøezu QUAD-POWER II XPC.

59 Str. 58 Maximální prùmìr hnané øemenice, pøi kterém nedojde k pøekroèení maximální obvodové rychlosti øemenice pøi 2500 min -1 na vøetenu: Volím prùmìr hnací øemenice d 1 = 260 mm Volím prùmìr hnané øemenice d 2 = 305 mm Osovou vzdálenost pøedbìžnì volím a = 550 mm Délka øemene: Volím délku øemene L = 2000 mm Skuteèná osová vzdálenost Úhel opásání malé øemenice:

60 Str. 59 Výpoèet poètu øemenù budu provádìt pro nejhorší pøípad, jenž teoreticky nastává pøi 250 min -1. Výkon pøenášený jedním øemenem (lineárnì aproximovaný): A = 9,025 kw Zvýšení výkonu pøenášeného jedním øemenem v závislosti na pøev. pomìru: B = 0,35 kw Životnost øemene pøedpokládám hodin, tím pádem nebude mít na tento výpoèet vliv. C = 0 Souèinitel úhlu opásání malé øemenice: G = 0,99 Souèinitel délky øemene C L = 0,9 Poèet øemenù: Volím poèet øemenù z = 12 Síla pùsobící na vøeteno od jednoho øemene Souèinitel napínaní øemene R = 2,5 Souèinitel M pro øemen XPC M = 0,3 Rychlost pro výpoèet napínací síly volím nejhorší možnou, tzn. otáèky hnací øemenice n = 250min -1 Obvodová rychlost pøi otáèkách n = 250 min -1 hnací øemenice (13) Síla na høídel od jednoho øemene Síla pùsobící na vøeteno od øemenù

61 Str Výpoèet pøevodu synchronním øemenem Synchronní øemen volím z produkce firmy GATES. Výpoèet, jenž je níže uveden, je pøevzat z manuálu spoleènosti GATES[22]. Výkon motoru v režimu S6-60 P m = 85 kw Souèinitel pøevodového pomìru f p = 0 Souèinitel provozního zatížení f z = 1,3 Ekvivalentní výkon U volby vhodného synchronního øemene nastává stejný problém s nejednoznaèností volby velikosti øemenového pøevodu. Stejnì jako u volby klínového øemene je i zde zanesena výkonová charakteristika kombinace zvoleného motoru a pøevodovky do diagramu pro volbu velikosti øemene. Obr. è. 55 Diagram pro volbu velikosti øemene POWER GRIP HTD se zakreslenou výkonovou charakteristikou motoru a planetové pøevodovky[22] Na základì výše zmínìných parametrù volím z katalogu firmy GATES synchronní øemen POWER GRIP 20M HDT.

62 Str. 61 Z katalogu firmy GATES volím standardizovaný pøevod s parametry: pøevodový pomìr i = 1,18 poèet zubù hnací øemenice n = 44 jmenovitý prùmìr hnací øemenice d = 280,11 mm poèet zubù hnané øemenice N = 52 jmenovitý prùmìr hnané øemenice d = 331,04 mm osová vzdálenost a = 519,4 mm délka øemenu L = 2000 mm Volba šíøky øemene Šíøku øemene budu volit pro ty nejhorší podmínky, tzn. pøi maximální obvodové síle (minimální otáèky pøi max. momentu). V katalogu firmy GATES není uveden jmenovitý výkon pøenášený øemenem pro 250 min -1. Proto ho lineárnì aproximuji z nejbližších hodnot. výkon pøenášený standardním øemenem pøi 250 min -1 P r = 66,45 kw souèinitel délky øemene c 1 = 0,8 Šíøku øemene urèím na základì souèinitele šíøky øemene. Minimální velikost souèinitele šíøky øemene: Volím šíøku øemene 230mm (c 2 =2,15). Obvodová rychlost øemene Maximální obvodová rychlost vøetena v o,max =40 m.min-1 Obvodovou rychlost øemene budu urèovat z nejhoršího pøípadu, tzn. maximální otáèky. Nevyhovuje Pøi dodržení podmínky maximální obvodové rychlosti 40 m. s -1 budou maximální otáèky:

63 Str Výsledná varianta hlavního pohonu vøetena Typ hlavního motoru a pøevodovky jsem urèil v pøedešlých podkapitolách, jedná se o: asynchronní motor: 1PH8224-1JC05-1BA1 planetovou pøevodovku: ZF-duoplan 2K802 s pøevodovým pomìrem i = 4, katalogové èíslo dle manuálu výrobce: 2LG49701J31N. Pro pøenos krouticího momentu z výstupního høídele pøevodovky volím pøevod klínovými øemeny QUAD-POWER II XPC (viz kap ), jelikož na rozdíl od varianty se synchronním øemenem vyhovuje rozsahu otáèek. Obr. è. 56 Vøeteník s náhonem vøetena skrze planetovou pøevodovku a øemenový pøevod[6] Požadované parametry Výsledné parametry Výkon motoru S1 70 kw 71 kw Výkon motoru S kw Max. Otáèky 2500 min min -1 Krouticí moment na vøetenu S Nm 3200 Nm Krouticí moment na vøetenu S Nm Tab. è. 17 Požadované a výsledné parametry hlavního pohonu

64 Str. 63 Na obr è. 57 je zobrazena výkonová a na obr. è. 58 momentová charakteristika hlavního pohonu, modøe je vyznaèen prùbìh s pøevodovým pomìrem planetové pøevodovky i = 4, oranžovì i = 1. Obr. è. 57 Výkonová charakteristika hlavního pohonu Obr. è. 58 Momentová charakteristika hlavního pohonu

65 Str Vøeteno Vøeteno je nejdùležitìjší souèást vøeteníku. Na jeho pøesnosti a uložení nejvíce závisí výsledná pøesnost stroje. Prùmìr vøetena byl navržen na základì rešerše horizontálních deskových vyvrtávaèek jako hlavní ukazatel velikosti vyvrtávaèky. Dále je tøeba stanovit uložení vøetena a vzdálenosti mezi ložisky. U vìtšiny obrábìcích strojù se vzdálenost urèuje tak, aby výsledná odchylka na konci vøetena (!) byla co nejmenší (viz obr. è. 59). Tyto postupy jsou dobøe zpracovány pro vøeteno, jež se dá zjednodušit jako nosník o dvou podporách. U horizontálních vyvrtávaèek je tomu však jinak: zde se vøeteno dá zjednodušit na nosník o tøech podporách (staticky neurèitý), což by samotný výpoèet znaènì zkomplikovalo. Také velikost vyložení vøetena z vøeteníku (na obr. è. 60 oznaèen a) se znaènì mìní v závislosti na vysunutí vøetena. Díky tomu se tento postup urèení ložiskové vzdálenosti stává prakticky nepoužitelným.[3] Obr. è. 59 Deformace vøetena vliv tuhosti vøetena, ložisek, skøínì[3] Volbu ložiskové vzdálenosti provedu na základì velikosti výsuvu osy W. Problém zde tvoøí drážka pro pero, kterým se pøenáší krouticí moment na vøeteno. Tyto drážky ve vøetenu jsou na jeho znaèné délce, a bylo by nežádoucí, aby se pøi výsuvu vyvrtávacího vøetena dostaly mimo tìlo vøeteníku. Do tìchto drážek by se mohla dostat øezná kapalina, tøísky nebo další neèistoty, jež by mohly zpùsobit nežádoucí jevy ve vøeteníku. Uvažovaná délka vøeteníku by mìla být 3500 mm. Pøi jeho konstrukci se ale ukázalo, že v pøípadì takovéto vzdálenosti je uvnitø pøíliš mnoho nevyužitého místa. Proto byl zvìtšen výsuv pracovního vøetena na W = 1200 mm.

66 Str. 65 Obr. è. 60 Schematické uložení vøetena Vzdálenost mezi ložisky zvolím z konstrukèních dùvodù. Vzdálenost mezi ložisky v pøední èásti vøeteníku (na obr. è. 60 oznaèena jako L) se bude minimálnì blížit délce výsuvu vyvrtávacího vøetena, tedy 1200 mm. Z dalších konstrukèních dùvodù volím vzdálenost mezi ložisky v pøední èásti vøeteníku L = 1321 mm. Vzdálenost mezi ložisky v pøední a zadní èásti vøeteníku není konstantní, ale mìní se v závislosti na výsuvu vyvrtávacího vøetena. Tato vzdálenost mezi ložisky je na obr. è. 60 oznaèena jako b-w, kde b znaèí vzdálenost mezi ložisky pøi zasunutém vyvrtávacím vøetenu a w výsuv vyvrtávacího vøetena. Tato vzdálenost bude opìt volena na základì konstrukèních požadavkù tak, aby se zde vešly všechny potøebné konstrukèní èásti. Na základì konstrukèních požadavkù volím vzdálenost b = 1578 mm. Vzdálenost mezi èelem vyvrtávacího vøetena a prvním ložiskem volím a = 82 mm.

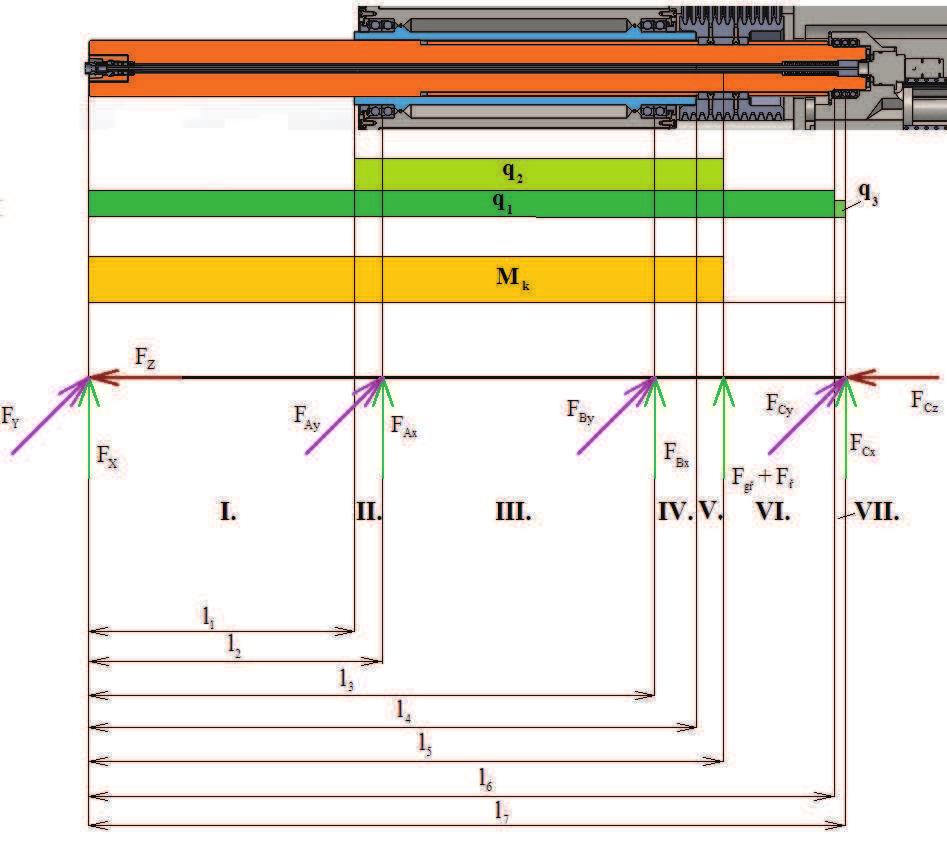

67 Str Výsledné vnitøní úèinky vøetena Pro výpoèet ložisek a kontrolu vøetena musíme urèit výsledné vnitøní úèinky sil (VVÚ). Pro tento výpoèet budu pøedpokládat nejhorší možný pøípad, tedy ve všech osách pùsobí maximální síly a maximální krouticí moment. Tento výpoèet jsem provedl v programu Mathcad 14 a kompletní výpoèet je pøiložen v pøílohách. Zde uvedu jen rámcovì postup a výstupní hodnoty. Vøeteno bylo zjednodušeno do podoby nosníku o tøech podporách. Pro pøehlednost je souøadnicový systém totožný se souøadnicovým systémem stroje a všechny síly jsou v návrhu uvedeny jako kladné. Obr. è. 61 Zjednodušení vøeteníku na prut q 1 a q 3 spojité zatížení od vlastní hmotnosti vøeteníku q 2 spojité zatížení od hmotnosti lineárního vedení v pøední èásti vøeteníku F X,F Y,F Z zatìžující síly v jednotlivých osách F A-C reakce na jednotlivých podporách s urèením smìru pùsobení síly F ø zatížení od hmotnosti øemenice F oø napínací síla øemene M k krouticí moment l 1-7 délky jednotlivých úsekù

68 Str. 67 Neznámé: Silové rovnice statické rovnováhy: x: y: z: Momentové rovnice statické rovnováhy: x: y: Máme 7 neznámých a 5 statických rovnic. Daný pøípad je tím pádem 2x staticky neurèitý. Jelikož je nosník staticky neurèitý, je nutno stanovit okrajové podmínky. Volím tyto deformaèní podmínky: Posunutí v bode B ve smìru osy X: Posunutí v bode B ve smìru osy Y: Na základì deformaèních podmínek a Castiglianovy vìty následnì získáme chybìjící rovnice. Následnì je proveden výpoèet pro nejhorší možný pøípad tzn., že ve všech osách pùsobí maximální posuvová síla, maximální krouticí moment a osa W je maximálnì vysunuta. Výsledné hodnoty reakcí vycházející z výpoètu pro nejhorší možný pøípad, jenž je uveden v pøíloze: N Hodnota F cx je nulová díky okrajové podmínce w Bx = 0, v reálné situaci zde bude síla nenulová, avšak blízká nule. Pozn. maximální hodnota reakce F Cy = 700 N pøi plnì zasunutém vyvrtávacím vøetenu.

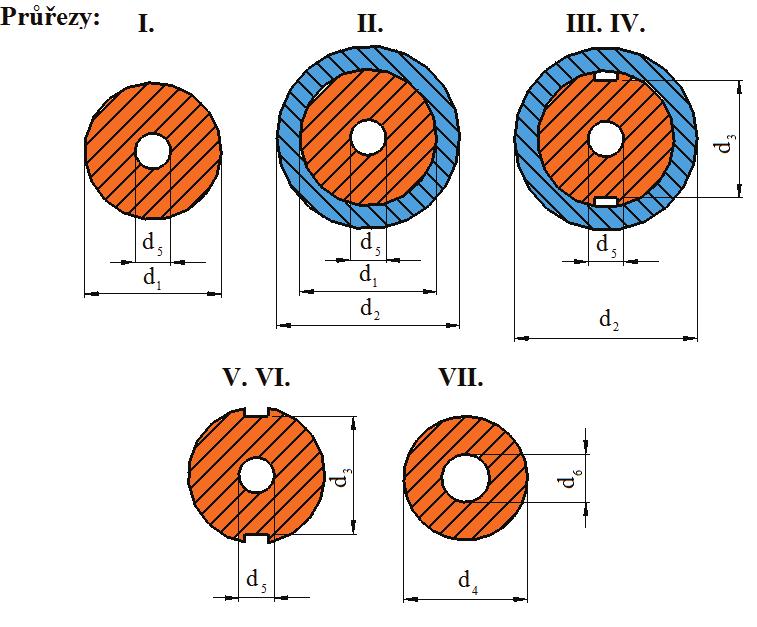

69 Str Výpoèet redukovaného napìtí Pøi výpoètu redukovaného napìtí budu vycházet z podmínky max.!, výpoèet je opìt proveden v programu Mathcad 14 a je pøiložen v pøíloze. Prùøezy v jednotlivých úsecích jsou po zjednodušení zobrazeny na obr. è. 62. Prùøezy II až IV jsou obepnuty lineárním vedením. U tìchto prùøezù pøedpokládám zvìtšení prùøezového modulu v ohybu. Obr. è. 62 Prùøezy v jednotlivých úsecích

70 Str. 69 Na obr. è. 63 je zobrazen prùbìh redukovaného napìtí pøi nejhorším možném zatížení. Nejvyšší hodnota redukovaného napìtí je 166 MPa, ovšem zde nejsou brány v úvahu pøípadné vruby. Obr. è. 63 Prùbìh redukovaného napìtí na vøetenu Kontrola vøetena vzhledem k mezi kluzu Kontrola vøetena vzhledem k meznímu stavu kluzu je zde provedena v potencionálnì nejkritiètìjších místech prùøezu. Hodnoty napìtí na souèásti jsou brány z již výše zmínìného výpoètu redukovaného napìtí, jenž je pøiložen v pøíloze. Materiál vøetena Minimální Mez pevnosti R m_min = 785MPa Minimální Mez kluzu R e_min = 590MPa Minimální dovolenou bezpeènost volím k = 1,5 Kontrola v místì maximálního redukovaného napìtí Maximální redukované napìtí Souèinitel vrubu v místì pøechodu vøetena do smykadla Bezpeènost vzhledem k meznímu stavu kluzu Vyhovuje.

71 Str Prùhyb volného konce vøetena Vøeteno se vlastní vahou deformuje (prohýbá) toto padání vøetena je tøeba kompenzovat, èemuž se vìnuje kolega Bc. Tomáš Novák ve své diplomové práci. Zde je kompenzace padání vøetena øešena pomocí dvou kulièkových šroubù umístìných na sloupu stroje (pohon osy Y). Na obr. è. 64 je znázornìn prùhyb volného konce vøetena zatíženého pouze vlastní vahou v závislosti na vysunutí vøetena. Na obr. è. 65 je znázornìn prùhyb volného konce vøetena zatíženého maximální silou v závislosti na vysunutí vøetena. Prhyb volného konce vlastní vahou [mm] 0-0,01-0,02-0,03-0,04-0,05-0, Vysunutí osy W [mm] Obr. è. 64 Prùhyb volného konce vøetena vlastní vahou Prhyb volného konce p!i psobení max. síly v ose Y [mm] 0-0,5-1 -1,5-2 -2,5-3 -3, Vysunutí osy W [mm] Obr. è. 65 Prùhyb volného konce vøetena pøi maximálním zatížení v ose Y

72 Str Uložení vøetena Uložení vøetena je velmi dùležité pro výslednou pøesnost stroje, je mu proto potøeba vìnovat zvýšenou pozornost Návrh typu ložisek Pro zvolení vhodného uspoøádaní ložisek musíme brát v úvahu øadu faktorù jako zatížitelnost, tuhost, tepelná stabilita, otáèky a další. Pøi tomto návrhu musíme brát na zøetel také zkušenosti z jiných strojù a doporuèení výrobcù vøetenových ložisek. Pøíklady uložení vøetena horizontální vyvrtávaèky jsou zjednodušenì zobrazeny na obr. è. 66 a na obr. è. 67. Obr. è. 66 Vøeteník horizontální vyvrtávaèky s naznaèením uložení vøetena (popisky v tab. è. 18)[6] Obr. è. 67 Vøeteník horizontální vyvrtávaèky s naznaèením uložení vøetena (popisky v tab. è. 18)[10]

73 Str. 72 V tab. è. 18 jsou zobrazena doporuèená uložení pro rùzné druhy obrábìcích strojù (operací); tuto tabulku použiji k volbì uložení v pøední èásti vøeteníku. Tab. è. 18 Výbìr z porovnání rùzných upoøádaní vøetenových ložisek[23] V pøední èásti vøeteníku volím uspoøádání uložení vøetena do dvou tandemových sad ložisek s kosoúhlým stykem a vzájemným uspoøádáním do O, protože toto uložení má dle tab. è. 18 velmi dobrou radiální tuhost a také dobré teplotní chování. Uložení zadního konce vøetena provedu také za použití ložisek s kosoúhlým stykem a volím zde stejné uložení jako na obr. è. 66. Obr. è. 68 Návrh uložení vøetena[23]

74 Str Volba ložisek Pro volbu pøíslušného typu ložiska musím nejdøíve urèit nìkolik jeho parametrù: stykový úhel materiál valivých èlenù velikost kulièek Pro volbu stykového úhlu je v katalogu vøetenových ložisek uvedena tato tabulka: Tab. è. 19 Kritéria volby stykového úhlu[23] Stykový úhel pro tandemové sady ložisek s kosoúhlým stykem volím 15, jelikož tato ložiska jsou namáhána pøevážnì radiální silou. Stykový úhel pro sadu tøí ložisek s kosoúhlým stykem umístìných na konci vøetena volím 25, jelikož tato ložiska pøenáší axiální sílu, jež pùsobí na vøeteno. Tab. è. 20 Porovnání výkonnosti rùzných provedení ložisek[23] Na základì tabulky è. 20 volím typ ložiska HCB s keramickými valivými èleny a velkými valivými èleny u všech ložisek.

75 Str. 74 Prùmìry ložisek volím na základì konstrukèních požadavkù. U tandemových sad ložisek by prùmìr mìl být vìtší, než je prùmìr vøetena, jelikož ložiska nejsou pøímo uložena na vøetenu, ale na tubusu, v nìmž je vøeteno uloženo. Tlouš ku tubusu volím 25 mm. Tím pádem prùmìr ložisek u dvou tandemových sad bude 220 mm. Prùmìr tøí ložisek umístìných na konci vøetena volím 130 mm pro každé. Volím tato ložiska: Pro tandemové sady: HCB71944-C-T-P4S. Pro sadu ložisek na konci vøetena: HCB71926-E-T-P4S Mazání ložisek Dùležitým faktorem pøi návrhu a výpoètu ložisek je mazání. Mazání má zásadní vliv na jejich životnost (trvanlivost), chod bez opotøebení a nízkou hladinu vibrací. Pro dosažení výše uvedeného je nutné zajistit mazací film, který v místì kontaktu oddìluje valivé souèásti, a to ve všech kontaktech po celou dobu provozu. Pro stanovení vhodné metody mazání a vhodného maziva se budu dále øídit podle katalogu vøetenových ložisek FAG.[23] Dva nejpoužívanìjší zpùsoby mazání u vøetenových ložisek jsou mazání tukem a mazání minimálním množstvím oleje. Mazání tukem se používá pøevážnì pro mazání pøesných vøetenových ložisek. Jeho hlavní výhody jsou: mazání for-life (pro celou dobu životnosti), jednodušší konstrukce (není nutno pøivádìt mazací médium k ložiskùm), nižší náklady.[23] Mazání minimálním množstvím oleje se používá, pokud jsou pro mazání tukem pøíliš vysoké otáèky nebo životnost tuku nevyhovuje požadovaným parametrùm.[23] Na základì výše uvedených skuteènosti volím metodu mazání tukem s náplní pro celou dobu životnosti. Pro volbu vhodného tuku je tøeba stanovit otáèkový faktor ložisek. Pro pøední sady: velký prùmìr ložiska D = 300 mm malý prùmìr ložiska d = 220 mm max. otáèky n = 2500 min -1 Støední prùmìr ložiska:

76 Str. 75 Parametr otáèek: Pro zadní sadu: velký prùmìr ložiska D = 180 mm malý prùmìr ložiska d =130 mm max. otáèky n = 2500 min -1 Støední prùmìr ložiska: Parametr otáèek: Dalším kritériem pro volbu tuku je jeho požadovaná viskozita. Na základì prùmìrù a max. otáèek jsem stanovil za vztažnou viskozitu pro jednotlivá ložiska: pro pøední sady: pro zadní sadu: Pro úspìšný provoz je nutno usilovat o viskozitu 2x vyšší než vztažná viskozita. Vyšší viskózní pomìry nepøinášejí zlepšení mazacího filmu, ale zvyšují tøení. Pro návrh vhodného tuku volím viskózní pomìr: Provozní viskozita: pro pøední sady: pro zadní sadu: Pracovní teplotu pro všechna ložiska volím 50 C. Dle normativù z katalogu ložisek FAG je vztažná viskozita pøi 40 C: pro pøední sady: pro zadní sadu:

77 Str. 76 Tab. è. 21 Parametry tukù pro mazání vøetenových ložisek[23] Na základì uvedené provozní viskozity a parametru otáèek volím mazací tuk FAG ARCANOL L075.

78 Str. 77 U mazání tukem s naplní pro celou životnosti je nutno zkontrolovat životnost maziva. Minimální životnost maziva F 10 = h Pro stanovení životnosti maziva je tøeba urèit pro jednotlivá ložiska pomìr otáèek a prùmìru. pro pøední sady: Korekèní faktor pro vøetenová ložiska s kosoúhlým stykem (15 ) k f = 0,75 pro zadní sadu: Korekèní faktor pro vøetenová ložiska s kosoúhlým stykem (25 ) k f = 0,9 Obr. è. 69 Stanovení životnosti maziva (modrá pøední sady, zelená zadní sada)[23] Jak vyplývá z obr. è. 75 životnost maziva je: pro pøední sady h! h pro zadní sadu h! h Vyhovuje.

79 Str Výpoèet ložisek Výpoèet únosnosti ložisek a jejich dalších parametrù je proveden na základì katalogu vøetenových ložisek firmy FAG. V tomto katalogu není uveden výpoèet životnosti ložisek s tím, že výpoèet životnosti ložisek podle DIN ISO 281 není vhodný pro urèení doby použitelnosti uložení. Výrobce tento výpoèet zpracovává sám na základì dodaných parametrù uložení. Provedu proto alespoò kontrolu statického zatížení. Pro dodržení pøesnosti statický koeficient musí být vìtší než 3.[23] Tento vypoèet provedu u èelní sady ložisek, která je namáhána nejvìtší radiální silou a u sady ložisek na konci vøeteníku, která zachycuje nejvìtší axiální sílu. Èelní ložisko zatížené nejvìtší radiální silou Nejvìtší radiální síla pùsobící na èelní sadu ložisek Axiální sílu pøedpokládám N Pomìr radiální a axiální složky Tím pádem se ekvivalentní statické zatížení èelní sady se rovná Statická únosnost jednoho ložiska èelní sady Dle katalogu nejvíce zatížené ložisko èelní sady zachycuje 60 % radiální síly. Tím pádem bude ekvivalentní zatížení nejvíce zatíženého ložiska:[23] Statický koeficient ložiska nejvíce namáhaného radiální silou Vyhovuje.

80 Str. 79 Zadní ložisko zatížené nejvìtší axiální silou Nejvìtší radiální síla pùsobící na zadní sadu ložisek Axiální sílu pøedpokládám N Pomìr radiální a axiální složky Tím pádem se ekvivalentní statické zatížení zadní sady rovná: Statická únosnost jednoho ložiska zadní sady Dle katalogu nejvíce zatížené ložisko zadní sady zachycuje 60 % radiální síly a 50 % axiální síly. Tím pádem bude ekvivalentní zatížení nejvíce zatíženého ložiska:[23] Statický koeficient ložiska nejvíce namáhaného radiální silou Vyhovuje.

81 Str Výsuv vyvrtávacího vøetena (osa W) Výsuv vyvrtávacího vøetena zajiš uje osa W. V konstrukci této osy se používají pohybové šrouby. U starých strojù se používaly trapézové šrouby, dnes hlavnì kulièkové. K vedení se používají rùzné druhy valivých vedení, v poslední dobì se také tato osa osazuje hydrostatickým vedením. Používá se též kluzné vedení. Nejèastìjším materiálem u obrábìcích strojù je Turcite B.[24] Na obr. è. 70 je vidìt popis základních èástí výsuvné osy W. V dnešní dobì je nejbìžnìjší použití kulièkového šroubu k pohonu výsuvné osy W. Lineární vedení se skládá ze dvou èástí. V pøední èásti se používá kluzné èi hydrodynamické nebo hydrostatické vedení. K vedení v zadní èásti vøeteníku se používají nejèastìji valivé vozíky, nìkdy hydrostatické vozíky.[3] Obr. è. 70 Popis hlavních èástí lineární osy W[6] Požadované parametry lineární osy W: Prùmìr vøetene 170 mm Výsuv vyvrtávacího vøetena osa W 1200 mm Pracovní posuv mm.min -1 Rychloposuv mm.min -1 Posuvová síla ve všech osách 45 kn

82 Str Výsuvné uložení vøetena v pøední èásti vøeteníku Uložení vyvrtávacího vøetena v pøední èásti stroje pøenáší vìtšinu radiálních sil od obrábìní. Také toto uložení má znaèný vliv na pøesnost obrábìní. Uložení zde mùže být provedeno nìkolika zpùsoby, a to hydrostaticky a hydrodynamicky. Jednotlivé typy vedení jsou popsány v diplomové práci Bc. Tomáše Nováka, se kterým spolupracuji na této diplomové práci.[25] V pøední èásti vøeteníku bude použito hydrodynamické mazání v kombinaci materiálu ocel (vøeteno) a kluzný materiál, døíve se používaly rùzné bronzy, v dnešní dobì se již používají jiné druhy kluzných hmot jako napøíklad Turcite B. Pro tuto konkrétní aplikaci použiji plastovou epoxidovou kluznou hmotu GS Super fluid (Gamapest). Pro tento kluzný materiál jsem se rozhodl z nìkolika dùvodù.[24] - chod bez stip-slip efektu - až 16x lepší kluzné vlastnosti než bronz - hmotu lze nanášet na daný povrh v tekutém stavu a po vytvrzení ji lze bez problémù dále opracovávat, vlastnosti této hmoty jsou uvedeny v tab. è. 22.[24] Doba vytvrzení tepelná odolnost barva pevnost ve smyku pevnost v tlaku pevnost v ohybu tvrdost Brinell koeficient tøení rázová houževnatost smrštitelnost trvale odolává neodolává pøi 23 o C cca 24 hodiny 85 o C èerná min. 20 MPa statická 200 MPa, dynamická 95 MPa min. 30 MPa 64 HB 0,01 0,07 (podle tlaku a mazání) min. 15 kj/m2 nulová vodì, saponátùm, oleji, naftì, benzínu zøedìným minerálním kyselinám (chlorovodíková 10%, dusièná 10%, sírová 30%) a alkalickým roztokùm (hydroxid sodný 40 %, amoniak 10%) organickým kyselinám (octová 5%, mléèná 10 %) a je narušována organickými rozpouštìdly (etanol, xylen), acetonem Tab. è. 22 Vlastnosti GS Super fluid (Gamapest)[24]

83 Str Lineární vedení zadního uložení vøetena Stùl posuvu osy W je na souèasných strojích uložen na lineárních valivých vozících. Rešerše tìchto vedení je také provedena v práci Bc. Tomáše Nováka a budu z ní dále vycházet. Pro návrh tohoto vedení budu vycházet rovnìž z katalogu lineárních vedení od firmy Hiwin s.r.o.[26] Na základì konstrukèního uspoøádání volím lineární vedení s oznaèením: RGW25CC2R1300ZAP2KK z produkce firmy Hiwin s.r.o. Statická únosnost C 0 = N Dynamická únosnost C dyn = N Pøesouvaná hmotnost bez vøetena m = 120 kg Poèet vozíkù i = 4 Maximální rychlost pojezdu v = 14 m.min-1 Maximální sila pùsobící od vøetena F max = 700 N Minimální statický faktor f = 1,3 Minimální životnost L h,min = h Statické ekvivalentní zatížení: Statický bezpeènostní faktor: Vyhovuje. Faktor tvrdosti f H = 1 Faktor teploty f T = 1 Faktor zatížení f W = 1,3 Životnost: Vyhovuje.

84 Str Kulièkový šroub Kulièkový šroub pøevádí rotaèní pohyb na pøímoèarý s vysokou úèinností a pøesností. Tìchto vlastností je dosaženo použitím valivých elementù kulièek. Kulièkové šrouby se vyrábí tøemi základními zpùsoby: -válcované kulièkové šrouby, které jsou vhodné pro aplikace s menšími nároky na pøesnost, ale také jsou nejlevnìjší variantou, -okružované kulièkové šrouby, jež jsou vhodné pro automatizaci, manipulaci a obrábìcí stroje apod., jsou v dostání v tøídì pøesnosti IT5 až IT7, -broušené kulièkové šrouby, které jsou vhodné pro pøesné obrábìcí stroje a jsou také nejdražší, vyrábìjí se v pøesnosti IT1 až IT5.[27] Kulièkový šroub budu navrhovat podle katalogu firmy HIWIN s.r.o. Pro aplikaci výsuvu vyvrtávacího vøetena je z výše uvedených variant nejvhodnìjší okružovaný kulièkový šroub v pøesnosti IT5 (max. úchylka stoupání 0,023/300 mm), jelikož šrouby válcované jsou pøíliš nepøesné a broušené jsou pro tuto aplikaci pøíliš pøesné a drahé.[27] Volím kulièkový šroub pro vysoké zatížení s oznaèením 63-16B3 z katalogu spoleènosti Hiwin s.r.o. Tyto kulièkové šrouby zvládají 2x až 3x vìtší zatížení než standardní kulièkové šrouby stejné nominální velikosti. Dále se vyznaèují vysokou axiální únosností a životností.[27] Nejmenší prùmìr kulièkového šroubu d k = mm Stoupání kulièkového šroubu s = 16 mm Délka kulièkového šroubu L = 1600 mm. Maximální axiální síla F amax = 45 kn Pro kontrolu je nutno zkontrolovat kritické otáèky, proto nejdøíve musíme urèit maximální otáèky. Zde vycházíme z maximální rychlosti rychloposuvu a stoupání kulièkového šroubu. Max. otáèky kulièkového šroubu Dále urèíme kritické otáèky pro daný kulièkový šroub. Zde je nutno vzít v úvahu uložení kulièkového šroubu.

85 Str. 84 Obr. è. 71 Koeficient uložení kulièkového šroubu [27] Na obr. è. 71 jsou zobrazeny jednotlivé typy uložení kulièkových šroubù. Pro tuto aplikaci volím variantu s jedním pevným a jedním volným ložiskem. Tím pádem se souèinitel uložení rovná k d = 1,88. Kritické otáèky kulièkového šroubu: Maximální dovolené otáèky kulièkového šroubu: Vyhovuje. Dále je tøeba provést kontrolu vzpìrné tuhosti. Zde budu vycházet z maximální posuvové síly. Obr. è. 72 Koeficient uložení kulièkového šroubu pøi vzpìru [27] Koeficient závislosti na uložení volím (dle obr. è. 72) k k = 2,05

86 Str. 85 Kritická síla: Maximální pøípustná síla: Vyhovuje. Kontrola otáèkového faktoru Pro okružovaný a broušený závit je maximální Dn faktor Dn max = Pro tuto aplikaci: Vyhovuje. Kontrola životnosti Životnost zde poèítám na základì maximální axiální síly a maximálního pracovního posuvu, v bìžném provozu se sice nebude až tak èasto vyskytovat, ale vzhledem k tomu, že v dnešní dobì je øada strojù silnì pøetìžována, budu pøedpokládat tu nejhorší variantu. Maximální axiální síla F amax = N Dynamická únosnost kulièkového šroubu C dyn = N Minimální požadovaná životnost L h = h Hmotnost pøesouvaných hmot m = 500 kg Max. souèinitel tøení ve vodicích plochách v pøední èásti vøeteníku Tøení ve vedení: Maximální otáèky kulièkového šroubu pøi pracovním posuvu: Hodinová životnost kulièkového šroubu: Vyhovuje.

87 Str Pohon kulièkového šroubu Pohon kulièkového šroubu musí pøevést potøebný krouticí moment a pøíslušné otáèky na kulièkový šroub. Provedení pohonu má znaèný vliv na pøesnost polohování, vùle je zde nežádoucí jev. Níže provedu rozbor nìkolika variant pohonu kulièkového šroubu. Pøímý náhon kulièkového šroubu bez pøevodu jen se spojkou. -požadovaný motor je vìtší, jelikož je požadovaný vìtší jmenovitý krouticí moment motoru -motor je umístìn na konci vøeteníku a zvyšuje jeho délku Obr. è. 73 Schéma pøímého pohonu kulièkového šroubu Náhon skrze synchronní øemen -požadovaný menší krouticí moment v porovnání s pøímým náhonem a tím pádem menší motor, -motor je umístìn pøevážnì nad nebo pod osou kulièkového šroubu; pokud je to možné, umis uje se tak, aby pøíliš nezvìtšoval rozmìry vøeteníku. Obr. è. 74 Schéma pohonu kulièkového šroubu skrze synchronní øemen

88 Str. 87 Náhon skrze planetovou pøevodovku -požadovaný menší krouticí moment v porovnání s pøímým náhonem a tím pádem menší motor, -motor je umístìn na konci vøeteníku a zvyšuje jeho délku. Obr. è. 75 Schéma pohonu kulièkového šroubu skrze planetovou pøevodovku. Z výše uvedených variant volím variantu s náhonem skrze synchronní øemen, jelikož její implementace do již navržených èástí pøíliš nezvýší celkové rozmìry vøeteníku a je možno použít motor s menším jmenovitým krouticím momentem než u varianty s pøímým náhonem Výpoèet momentu motoru ze statického hlediska Pro návrh motoru potøebuji nejdøíve urèit jeho parametry a to požadovaný krouticí moment a provozní otáèky. K urèení krouticího momentu použiji výpoèet ze statického i dynamického hlediska. Oba výpoèty pøejímám z publikace Konstrukce CNC obrábìcích[3]. Obr. è. 76 Schéma pohonu osy W[3]

89 Str. 88 Úèinnosti: úèinnost kulièkového šroubu a matice úèinnost valivého vedení úèinnost kulièkového ložiska úèinnost ozubeného øemenového pøevodu poèet ložisek i L =2 Celková úèinnost požadovaná axiální síla hmotnost pøesouvaných hmot m = 500 kg souèinitel tøení ve vodicích plochách v pøední èásti vøeteníku ekvivalentní souè. tøení v KMŠ redukovaný na polomìr šroubu ekvivalentní souè. tøení redukovaný na polomìr èepu pøevodový pomìr i stoupání kulièkového šroubu s prùmìr høídele pro ložisko støední prùmìr kulièkového šroubu Moment zátìže od tøecích sil pøesouvaných hmot: Moment zátìže od tøecích sil v ložisku: Pøedepnutí kulièkového šroubu: Moment zátìže od pøedepnutí kulièkového šroubu:

90 Str. 89 Rozbìhový moment: Potøebný moment motoru ze statického hlediska: Návrh motoru Motor pohonu osy W budu volit z produkce spoleènosti Siemens, pøesnìji z katalogu motorù SINAMICS S120. V tomto katalogu jsou uvedeny tøi výrobní øady posuvových motorù, a to: M-1PH8, S-1FT7, S-1FK7.[14] Z tìchto øad motorù budu volit z øady motorù S-1FT7 v kompaktním provedení, jelikož tato øada je velmi vhodná pro pøesné obrábìcí stroje. Tyto motory se také vyznaèují velkou pøetížitelností a to až na ètyønásobek jmenovitého momentu a jsou dodávány s bezvùlovou brzdou.[14] U posuvových motorù není nutno, aby se jmenovitý moment motoru rovnal požadovanému, spíše se poèítá s tím, že motory budou pøetìžovány a nebudou v nepøetržitém chodu na plný výkon. Díky tomu je možno zvolit menší motor. Na základì tìchto pøedpokladù volím motor 1FT7105-5AB70-1CB0. Tento motor je vybaven zabudovanou brzdou a 22bitovým enkodérem.[14] Obr. è. 77 Motor øady 1FT7[14]

91 Str Návrh synchronního øemenu Synchronní øemen volím z produkce firmy GATES. Výpoèet, jenž je níže uveden, je pøevzat z manuálu spoleènosti GATES.[22] Jmenovitý výkon motoru v režimu S1-100 P m = 6,6 kw Jmenovité otáèky motoru n jm = 2000min -1 Pøedpokládám pøetìžování pøevodu o 50 % p = 1,5 Souèinitel pøevodového pomìru f p = 0,2 Souèinitel provozního zatížení f z = 1,8 Ekvivalentní výkon Na základì jmenovitých otáèek a ekvivalentního výkonu volím z katalogu firmy GATES øemen PowerGrip HDT M8GT. Z katalogu firmy Gates volím standardizovaný pøevod s parametry: pøevodový pomìr i = 2 poèet zubù hnací øemenice n = 32 jmenovitý prùmìr hnací øemenice d = 81,49 mm poèet zubù hnané øemenice N = 64 jmenovitý prùmìr hnané øemenice d = 162,97 mm osová vzdálenost a = 162,9 mm délka øemenu L = 720mm Výkon pøenášený základní šíøky øemenem pøi 2000 min -1 P r =13,89 kw souèinitel délky øemene c 1 =0,9 Šíøku øemene urèím na základì souèinitele šíøky øemene. Volím šíøku øemene 50 mm (c 2 = 2,74). Obvodová rychlost øemene Obvodovou rychlost øemene budu urèovat z nejhoršího pøípadu, tzn. maximální otáèky. Vyhovuje.

92 Str Kontrola momentu motoru z dynamického hlediska Pro kontrolu momentu motoru z dynamického hlediska je nutno provést nejdøíve zhodnocení z kinematického hlediska a následnì na jeho základì stanovit rozbìhové momenty. Výpoèet bude proveden pro pøípad s rozbìhem pøi plném zatížení na max. pracovní posuv a pro pøípad bez zatížení na rychlost rychloposuvu. S rozbìhem pøi plném zatížení na max. pracovní posuv èas pro rozbìh volím: t 1 = 0,3s max. rychlost pøi rychloposuvu v 1 =10m/min -1 Zrychlení pøi maximálním pracovním posuvu: Úhlové zrychlení motoru: Pro výpoèet rozbìhového momentu je nejdøíve nutné stanovit redukovaný moment setrvaènosti na høídel motoru. Hodnoty setrvaèných momentù jsou urèeny na CAD modelù, u elektromotoru z katalogu. Moment setrvaènosti elektromotoru s brzdou J mot = kg. m 2 Moment setrvaènosti hnací øemenice J 1 = 1, kg. m 2 Moment setrvaènosti hnané øemenice J 2 =0,032 kg. m 2 Moment setrvaènosti kulièkového šroubu J s =0,015 kg. m 2 Redukovaný moment setrvaènosti posuvových hmot Redukovaný moment setrvaènosti na høídel motoru Rozbìhový moment motoru pøi maximálním zatížení

93 Str. 92 S rozbìhem na maximální rychlost rychloposuvu èas pro rozbìh volím: t 2 = 0,3 s max. rychlost pøi rychloposuvu v 2 = 18 m. min -1 Zrychlení na max. rychlost rychloposuvu: Úhlové zrychlení motoru: Rozbìhový moment motoru pro rychloposuv: U tohoto pohonu je maximální požadovaný moment 79,38 N.m. Tento moment odpovídá momentu motoru pøi práci v režimu S3-40 (viz obr. è. 78). V tomto zatížení nesetrvává po delší èas, mùžeme proto konstatovat že motor vyhovìl. Obr. è. 78 Momentová charakteristika motoru 1FT7105-5AB70-1CB0[28]

94 Str Upínací mechanismus nástroje K upínání nástroje je v dnešní dobì stále nejvíce používán kužel ISO (viz rešerše deskových vyvrtávaèek/frézek). Tento upínací kužel je v dnešní dobì již pøekonán, používá se spíše ze setrvaènosti (tìchto kuželù bylo vyrobeno velké množství) a také se dá relativnì lehce a levnì vyrobit.[28,29] Srovnání vlastností nìkolika typù upínacích kuželù: ISO nejrozšíøenìjší, nepøíliš pøesný, velká a tìžká spojka, ergonomicky nevhodný pøi ruèní výmìnì nástrojù, vhodný pro nižší a støední otáèky, jednoduchá automatická výmìna nástrojù.[28,29] Obr. è. 79 ISO kužel[29] Big+ upravený ISO kužel (dosedá i na èele kuželu), lepší pøenos krouticího momentu (v porovnání s ISO kuželem), pøesnìjší díky pevnému dorazu v ose vøetena, možnost použití za vysokých otáèek až min -1, každý upínaè je pøiøazen k urèitému vøetenu (nelze zamìòovat), velká a tìžká spojka, ergonomicky nevhodný pøi ruèní výmìnì nástrojù, jednoduchá automatická výmìna nástrojù, relativnì drahý.[28,29] Capto polygonální modulární upínací systém, kontakt jak na stopce, tak na èele, vysoká tuhost v ohybu, umožnuje použití i jiných upínaèù s použitím prodlužovacích nástavcù, pøenos velkých krouticích momentù, umožòuje zabudování antivibraèních systémù, výrobnì složitý, drahý.[28,29] Obr. è. 80 Capto kužel[29]

95 Str. 94 HSK modulární systém nìkolik typových øad, pøesný, tuhý, odolnìjší vùèi silám vytahující kužel z vøetena stroje, minimalizuje škody pøi nárazu nástroje do obrobku, nároènìjší na výrobu a údržbu, relativnì drahý. Pro tuto aplikaci je nejvhodnìjší kužel HSK Typ B (DIN 69893): støední otáèky, støední ohybové zatížení, vysoký krouticí moment, vhodný pro automatickou výmìnu nástrojù.[28,29] (vlastnosti dalších typù viz DIN 69893) Obr. è. 81 Upínací kužele HSK[29] Porovnání jednotlivých typù kuželù podle rùzných kritérií je v tab. è. 23. ISO BIG+ HSK B Capto cena výrobní složité rozhraní pøesnost pøenos velkých krouticích momentù tuhost souèet Tab. è. 23 Zhodnocení upínacích kuželù Na základì tab. è. 23 volím upínací kužel HSK 100 B. Velikost kužele je volena na základì použití této velikosti u obdobných strojù, viz kap Obr. è. 82 Upínací mechanismus nástroje bez uvolòovací jednotky a rotaèního pøívodu[29]

96 Str Pøívod médií skrze upínací mechanismus nástroje Skrze upínací zaøízení lze dodávat do místa øezu øeznou kapalinu, také je zde možnost ofuku kužele pøi upínání stlaèeným vzduchem. Jelikož u tohoto stroje je nepraktické pøivádìt øeznou kapalinu do místa øezu pouze z èela vøeteníku (hlavnì pøi použití vyvrtávacího vøetena), bude vhodné použít pøívod øezné kapaliny skrze upínací zaøízení nástroje. Ofuk stlaèeným vzduchem skrze upínací zaøízení pøi výmìnì nástroje je vhodné používat pøi automatické výmìnì nástroje, aby se na dosedacích plochách neusadily nìjaké neèistoty, jež by mìly neblahý vliv na upnutí kužele nebo by poškodily povrch kužele. Pro pøívod øezné kapaliny a pro ofuk upínacího kužele stlaèeným vzduchem pøi výmìnì nástroje nabízí firma OTT-JAKOB Spanntechnik dvì možnosti konstrukèního provedení:[30] Radiálnì-axiální pøívod v tomto provedení je jak øezná kapalina, tak i stlaèený vzduch pøivádìný støedem tažné tyèe. Tažná tyè zároveò funguje jako šoupátko ventilu. Pøi upnutí nástroje je cesta nastavena pro dodávání øezné kapaliny, pøi uvolnìní nástroje zase pro ofuk stlaèeným vzduchem.[30] Obr. è. 83 Radiálnì-axiální pøívod øezné kapaliny a stlaèeného vzduchu[30] V pøípadì axiálního pøívodu se støedem tažné tyèe dodává pouze øezná kapalina a pøívod stlaèeného vzduchu se dìje skrze pružiny upínacího mechanismu. Obr. è. 84 Axiální pøívod øezné kapaliny a stlaèeného vzduchu[30] Z tìchto variant volím variantu radiálnì-axiálního pøívodu øezné kapaliny a stlaèeného vzduchu, z toho dùvodu, že pøívody jednotlivých medií jsou oddìlené a toto øešení je ménì konstrukènì složité.

97 Str Uvolòovací jednotka Upínací sílu zde vyvozují pøes tažnou tyè (drawbar shaft) talíøové pružiny uložené uvnitø vøetena, uvolòovací sílu zde vyvozuje hydraulická uvolòovací jednotka. Dle katalogu volím uvolòovací jednotku LE 102B.[30] Obr. è. 85 Uvolòovací jednotka LE 102B[30] Tato jednotka mùže být také vybavena snímaèem upnutí nástroje. Toto provedení je zobrazeno na obr. è. 86. Obr. è. 86 Uvolòovací jednotka LE102 s integrovaným senzorem upnutí nástroje[30]

98 Str Rotaèní pøívod médií Za uvolòovací jednotkou je umístìn rotaèní pøívod tlakového oleje, øezné kapaliny a stlaèeného vzduchu pøi výmìnì nástroje. Tìmto parametrùm v katalogu firmy OTT-JAKOB Spanntechnik odpovídá pouze jeden typ rotaèního pøívodu, a to s oznaèením 2KA.[30] Technické parametry: Maximální otáèky vøetena Tlak øezné kapaliny Tlak hydraulického oleje; n=0min -1 Tlak stlaèeného vzduchu; n=0min min-1 80 bar 160 bar 10 bar Obr. è. 87 Rotaèní pøívod 2KA[30] Obr. è. 88 Množství dodávané øezné kapaliny v závislosti na tlaku[30]

99 Str Odmìøování Odmìøování polohy je velmi dùležité pro dosažení požadované pøesnosti polohování. Odmìøování mùže být inkrementální nebo absolutní, lineární nebo rotaèní (úhlové).[3] Na vøeteníku se vyskytují dvì osy W a C, k tìmto osám pøiøadím vhodné odmìøování polohy, a to i když již mají inkrementální snímaèe polohy integrované do motorù. Odmìøování polohy bude tím pádem redundantní a øídicí systém stroje mùže následnì porovnávat tyto dvì hodnoty a vyhodnotit pøípadné chyby.[31,32] Odmìøování u osy C na motoru nebude ani po pøepoètu pøesnì odpovídat namìøené hodnotì na odmìøovacím zaøízení umístìném na vøetenu, jelikož mùže docházet k prokluzu na øemenovém pøevodu. Odmìøování jako takové volím z katalogu firmy AMO GmbH, a to rotaèní inkrementální enkodér WMF-1050_ Umístìní enkodéru jsem z konstrukèních dùvodù zvolil mezi konec vøetena a uvolòovací jednotku. Pøesnost snímání je zde ±36, což je pro tuto aplikaci více než dostateèné.[31] Obr. è. 89 Rotaèní inkrementální enkodér WMF-105x[31] Na Ose W by mìly namìøené hodnoty posunutí na enkodéru motoru odpovídat po pøepoètení namìøeným hodnotám na odmìøování pøímo na lineární ose. Zde volím odmìøování od stejné firmy AMO GmbH, a to lineární inkrementální sklenìné pravítko se snímaèem LMK-110. Toto pravítko dokáže pracovat s rozlišením 25 µm až 0,125 µm. Odmìøování jako takové by mìlo být o øád pøesnìjší než je požadovaná pøesnost stroje, tzn., pokud chceme obrábìt v pøesnosti na setiny milimetru, musíme mít odmìøování v tisícinách.[2,28] Obr. è. 90 Lineární inkrementální sklenìné pravítko se snímaèem LMK-110[32]

100 Str Výsledné parametry navrženého stroje Porovnání požadovaných a výsledných parametrù stroje je provedeno v tab. è. 24. Vìtšina parametrù souhlasí s pùvodnì navrženými hodnotami, k výrazné odchylce došlo pouze u výsuvu vyvrtávacího vøetena. Zde došlo ke zvìtšení velikosti výsuvu o 400 mm. Toto zvìtšení bylo zpùsobeno pøíliš pesimistickým odhadem délky vøeteníku.[25] Jed. Požadované parametry stroje Výsledné parametry stroje Prùmìr vøetena mm Rozmìr smykadla mm 500 x x 500 Výsuv vyvrtávacího vøetena osa W mm Výsuv smykadla osa Z mm Podélný posuv osa X mm Svislý posuv osa Y mm Výkon hlavního motoru S1 kw Jmenovitý krouticí moment na vøetenu S1 Nm Rozsah otáèek min Pracovní posuv ve všech osách mm. min Rychloposuv v ose ve všech osách mm. min Posuvová síla ve všech osách kn Tab. è. 24 Porovnání požadovaných a výsledných parametrù horizontální deskové vyvrtávaèky[25] Obr. è. 91 Model výsledné horizontální deskové vyvrtávaèky se zvýraznìným vøeteníkem[25]
