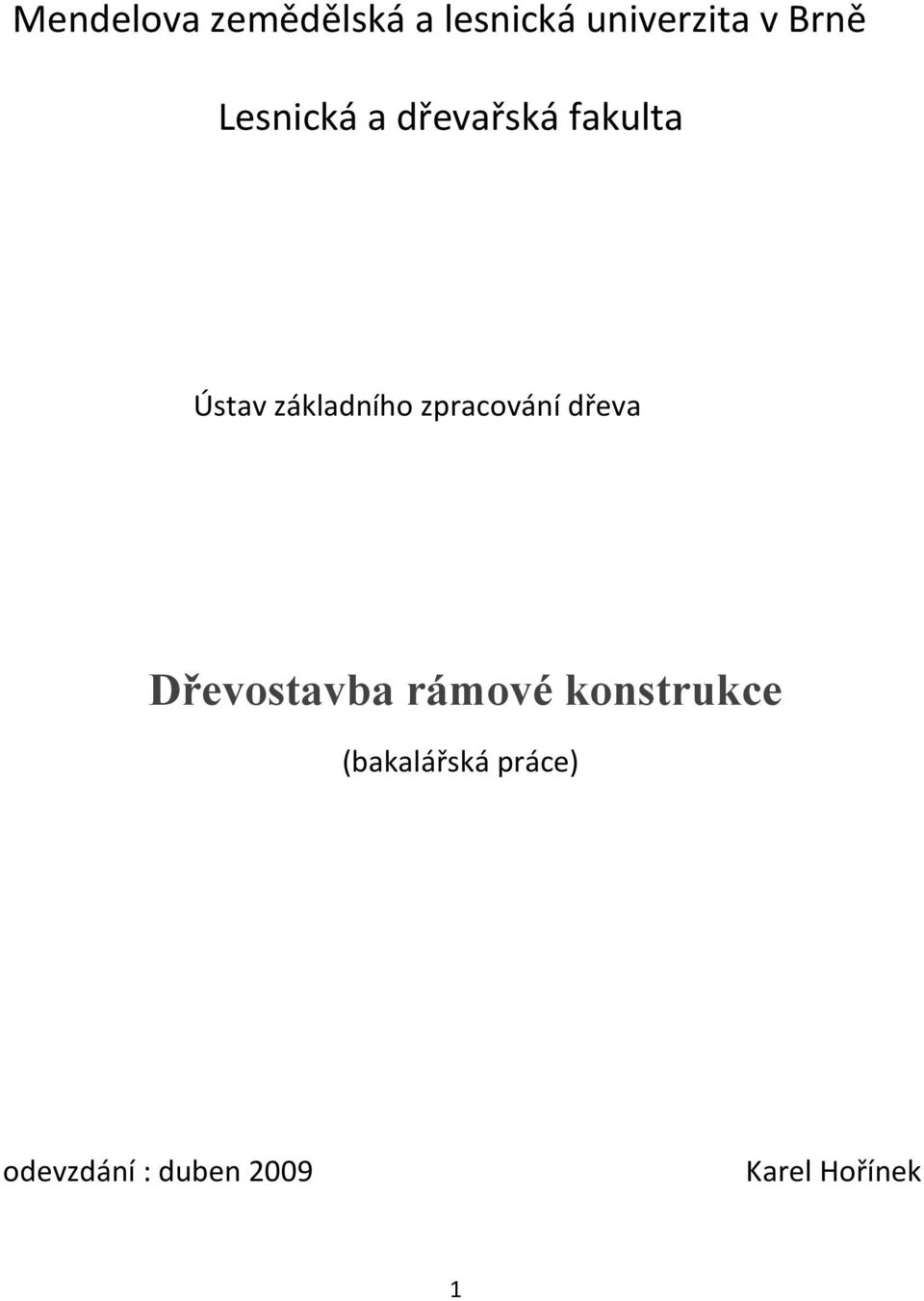

1 Mendelova zemědělská a lesnická univerzita v Brně Lesnická a dřevařská fakulta Ústav základního zpracování dřeva Dřevostavba rámové konstrukce (bakalářská práce) odevzdání : duben 2009 Karel Hořínek 1

2 Čestné prohlášení: Prohlašuji, že jsem bakalářskou závěrečnou práci na téma : Dřevostavba rámové konstrukce, zpracoval sám a uvedl jsem všechny použité prameny. Souhlasím, aby moje bakalářská práce byla zveřejněna v souladu s 47b Zákon č.111/1998sb, o vysokých školách a uložena v knihovně Mendelovy zemědělské a lesnické univerzity v Brně, zpřístupněna ke studijním účelům ve shodě s vyhláškou rektora MZLU o archivaci a elektronické podobě závěrečných prací. Autor kvalifikační práce se dále zavazuje, že před sepsáním licenční smlouvy o využití autorských práv díla s jinou osobou (subjektem) si vyžádá písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla dle řádné kalkulace. v Brně dne : podpis studenta 2

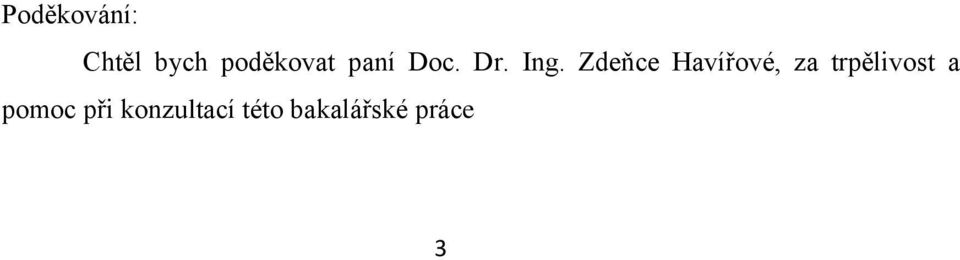

3 Poděkování: Chtěl bych poděkovat paní Doc. Dr. Ing. Zdeňce Havířové, za trpělivost a pomoc při konzultací této bakalářské práce 3

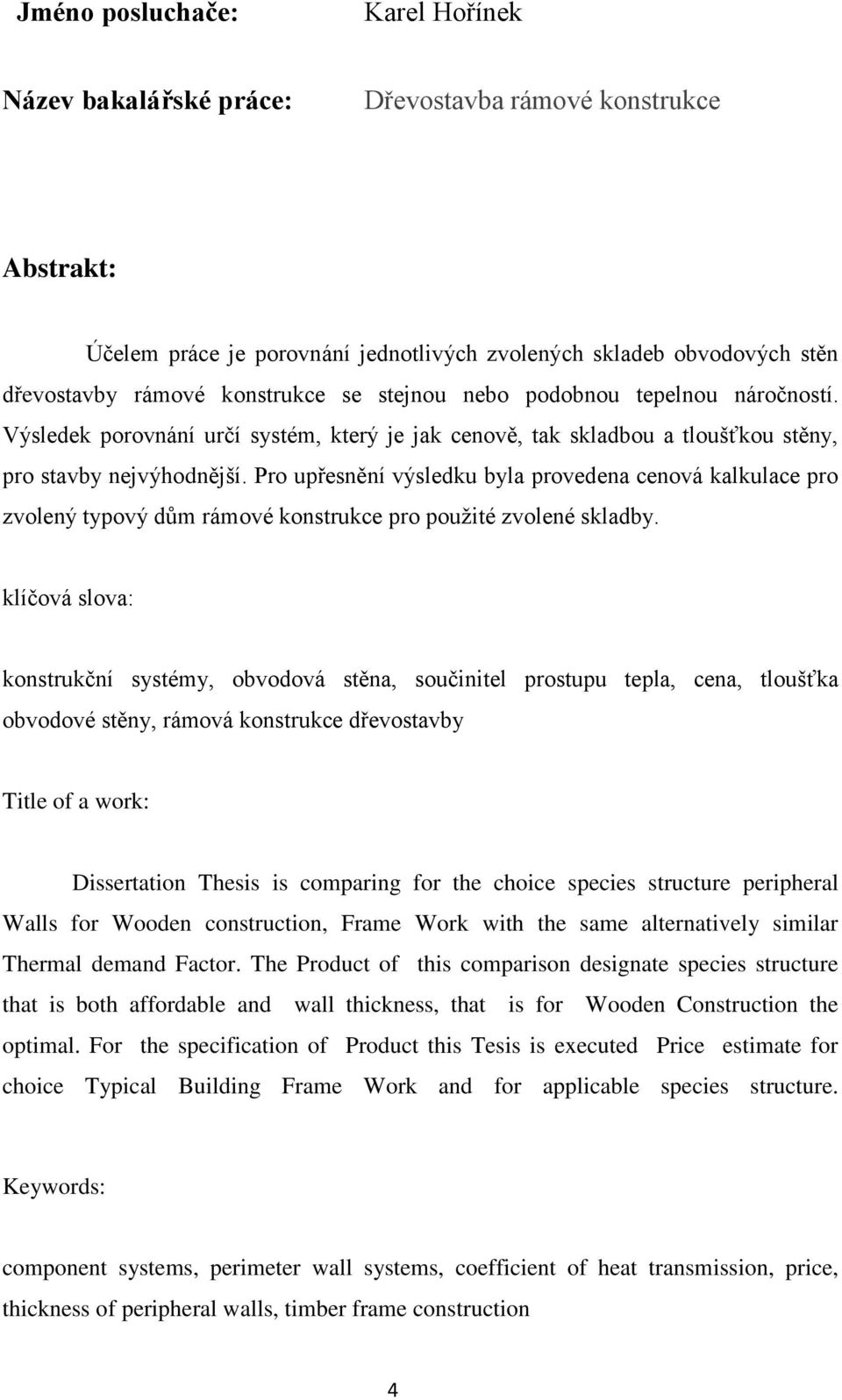

4 Jméno posluchače: Karel Hořínek Název bakalářské práce: Dřevostavba rámové konstrukce Abstrakt: Účelem práce je porovnání jednotlivých zvolených skladeb obvodových stěn dřevostavby rámové konstrukce se stejnou nebo podobnou tepelnou náročností. Výsledek porovnání určí systém, který je jak cenově, tak skladbou a tloušťkou stěny, pro stavby nejvýhodnější. Pro upřesnění výsledku byla provedena cenová kalkulace pro zvolený typový dům rámové konstrukce pro pouţité zvolené skladby. klíčová slova: konstrukční systémy, obvodová stěna, součinitel prostupu tepla, cena, tloušťka obvodové stěny, rámová konstrukce dřevostavby Title of a work: Dissertation Thesis is comparing for the choice species structure peripheral Walls for Wooden construction, Frame Work with the same alternatively similar Thermal demand Factor. The Product of this comparison designate species structure that is both affordable and wall thickness, that is for Wooden Construction the optimal. For the specification of Product this Tesis is executed Price estimate for choice Typical Building Frame Work and for applicable species structure. Keywords: component systems, perimeter wall systems, coefficient of heat transmission, price, thickness of peripheral walls, timber frame construction 4

5 Obsah bakalářské práce: 1 Úvod Cíl práce Metodika Řešená problematika Dřevostavby Dřevo jako stavební materiál Rozdělení dřevostaveb Srubové stavby Hrázděné stavby Masivní stavba Balloon-Frame, platform-frame Skeletové stavby Rámové stavby Porovnávané parametry Cena Definice ceny a cena spojená s rámovou konstrukcí Tloušťka stěny Pouţitý materiál Tepelná náročnost rámových konstrukcí Součinitel prostupu tepla U [W/m 2.K] Vybrané systémy obvodových stěn a jejich výrobci České dřevostavby s.r.o ROVAX s.r.o HAAS-FERTIGBAU ALFAHAUS Obvodové stěnové systémy Rozpis vrstev v obvodové stěnové konstrukci legenda materiálů České dřevostavby a popis skladby obvodového stěnového systému Materiál pouţitý v konstrukci a zdroje ROVAX s.r.o a popis skladby obvodového stěnového systému Materiál pouţitý v konstrukci a zdroje..32 5

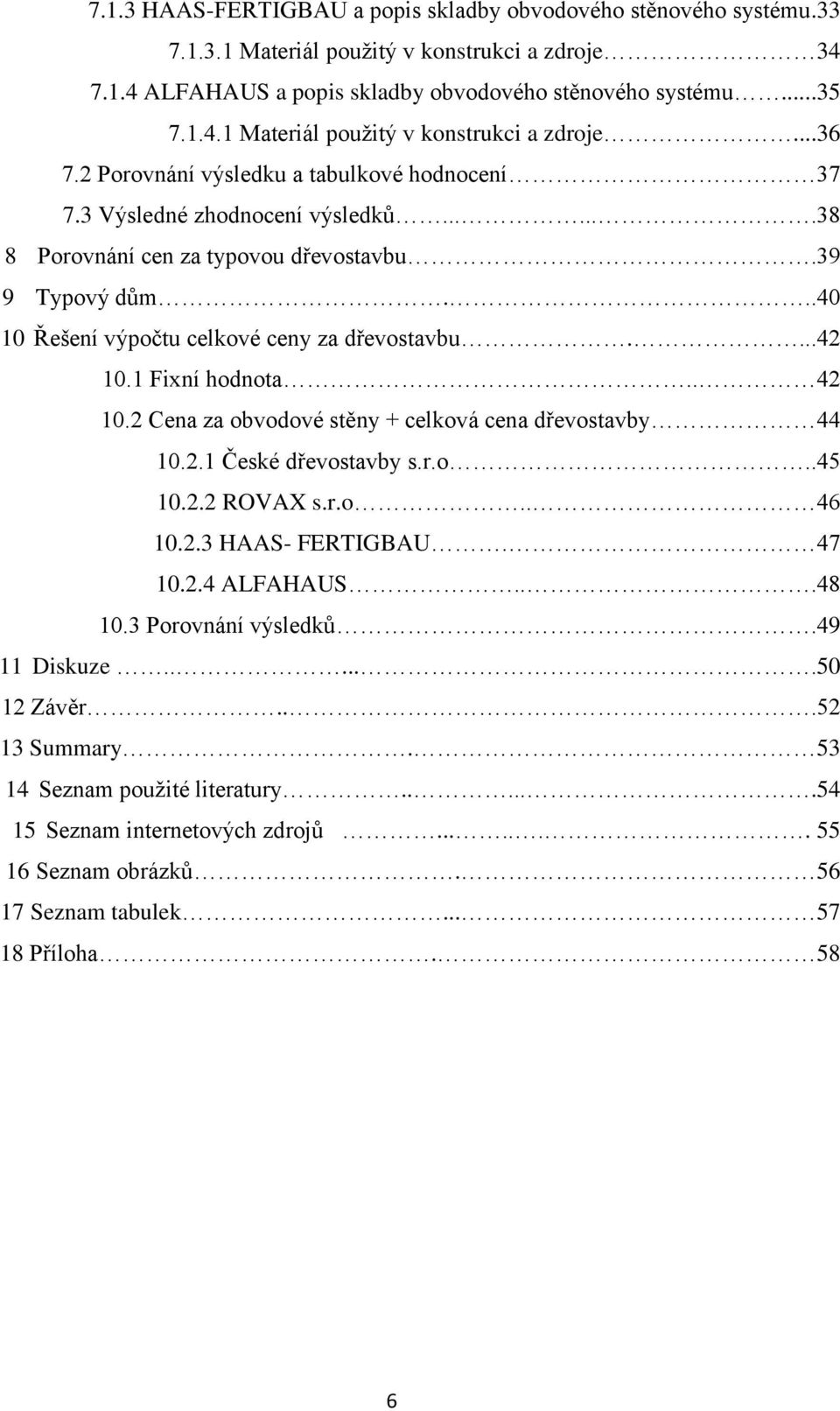

6 7.1.3 HAAS-FERTIGBAU a popis skladby obvodového stěnového systému Materiál pouţitý v konstrukci a zdroje ALFAHAUS a popis skladby obvodového stěnového systému Materiál pouţitý v konstrukci a zdroje Porovnání výsledku a tabulkové hodnocení Výsledné zhodnocení výsledků Porovnání cen za typovou dřevostavbu.39 9 Typový dům Řešení výpočtu celkové ceny za dřevostavbu Fixní hodnota Cena za obvodové stěny + celková cena dřevostavby České dřevostavby s.r.o ROVAX s.r.o HAAS- FERTIGBAU ALFAHAUS Porovnání výsledků Diskuze Závěr Summary Seznam pouţité literatury Seznam internetových zdrojů Seznam obrázků Seznam tabulek Příloha. 58 6

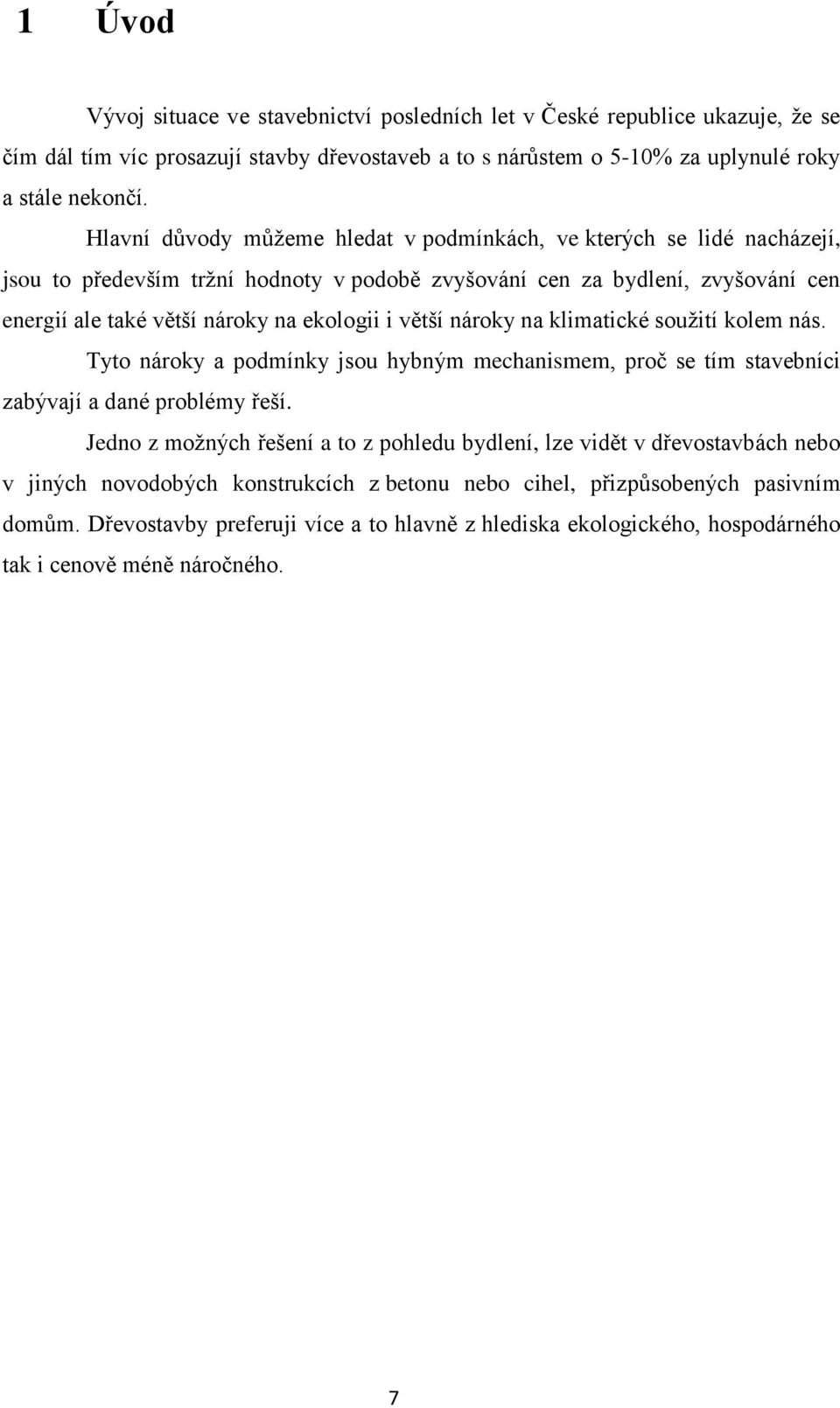

7 1 Úvod Vývoj situace ve stavebnictví posledních let v České republice ukazuje, ţe se čím dál tím víc prosazují stavby dřevostaveb a to s nárůstem o 5-10% za uplynulé roky a stále nekončí. Hlavní důvody můţeme hledat v podmínkách, ve kterých se lidé nacházejí, jsou to především trţní hodnoty v podobě zvyšování cen za bydlení, zvyšování cen energií ale také větší nároky na ekologii i větší nároky na klimatické souţití kolem nás. Tyto nároky a podmínky jsou hybným mechanismem, proč se tím stavebníci zabývají a dané problémy řeší. Jedno z moţných řešení a to z pohledu bydlení, lze vidět v dřevostavbách nebo v jiných novodobých konstrukcích z betonu nebo cihel, přizpůsobených pasivním domům. Dřevostavby preferuji více a to hlavně z hlediska ekologického, hospodárného tak i cenově méně náročného. 7

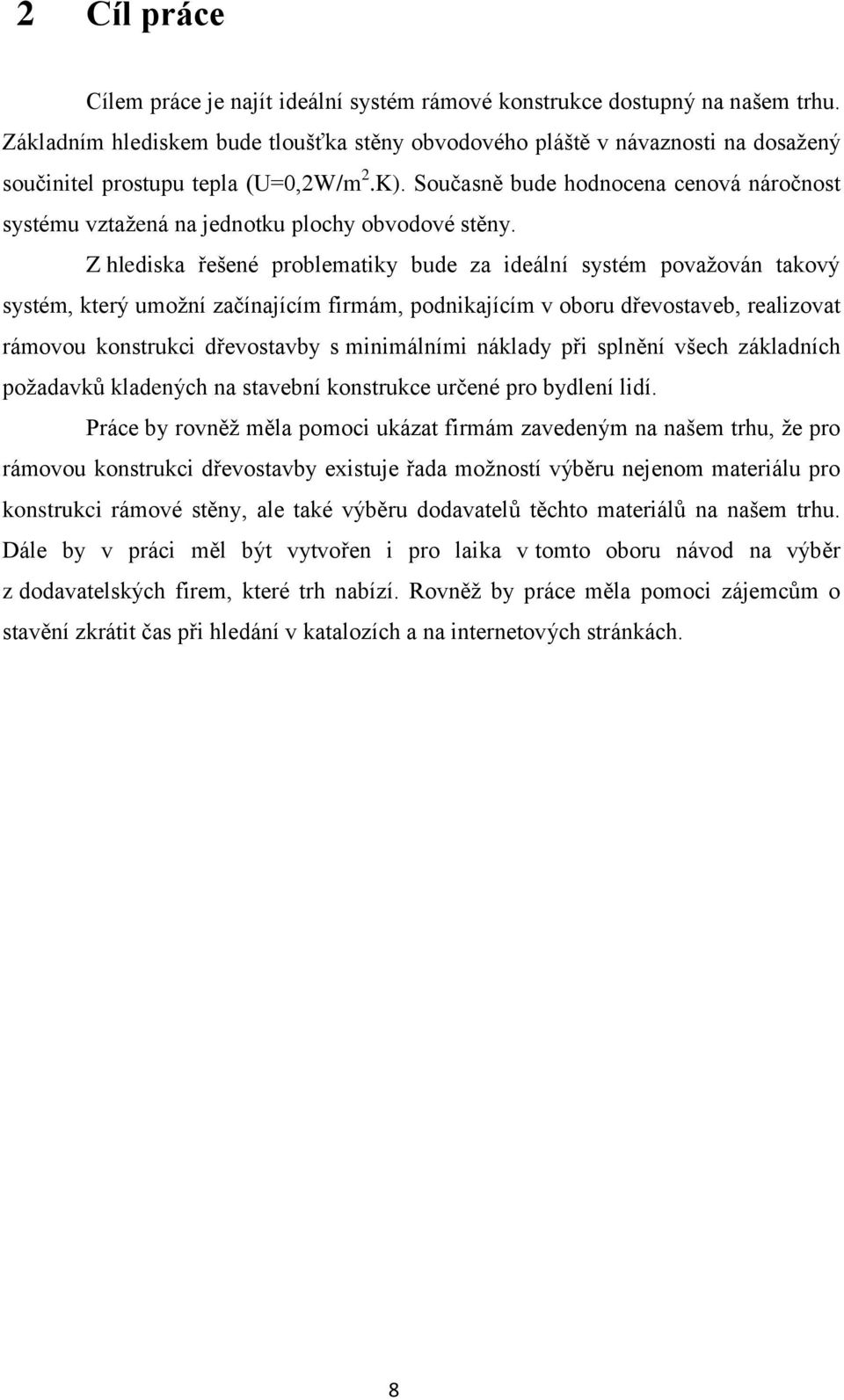

8 2 Cíl práce Cílem práce je najít ideální systém rámové konstrukce dostupný na našem trhu. Základním hlediskem bude tloušťka stěny obvodového pláště v návaznosti na dosaţený součinitel prostupu tepla (U=0,2W/m 2.K). Současně bude hodnocena cenová náročnost systému vztaţená na jednotku plochy obvodové stěny. Z hlediska řešené problematiky bude za ideální systém povaţován takový systém, který umoţní začínajícím firmám, podnikajícím v oboru dřevostaveb, realizovat rámovou konstrukci dřevostavby s minimálními náklady při splnění všech základních poţadavků kladených na stavební konstrukce určené pro bydlení lidí. Práce by rovněţ měla pomoci ukázat firmám zavedeným na našem trhu, ţe pro rámovou konstrukci dřevostavby existuje řada moţností výběru nejenom materiálu pro konstrukci rámové stěny, ale také výběru dodavatelů těchto materiálů na našem trhu. Dále by v práci měl být vytvořen i pro laika v tomto oboru návod na výběr z dodavatelských firem, které trh nabízí. Rovněţ by práce měla pomoci zájemcům o stavění zkrátit čas při hledání v katalozích a na internetových stránkách. 8

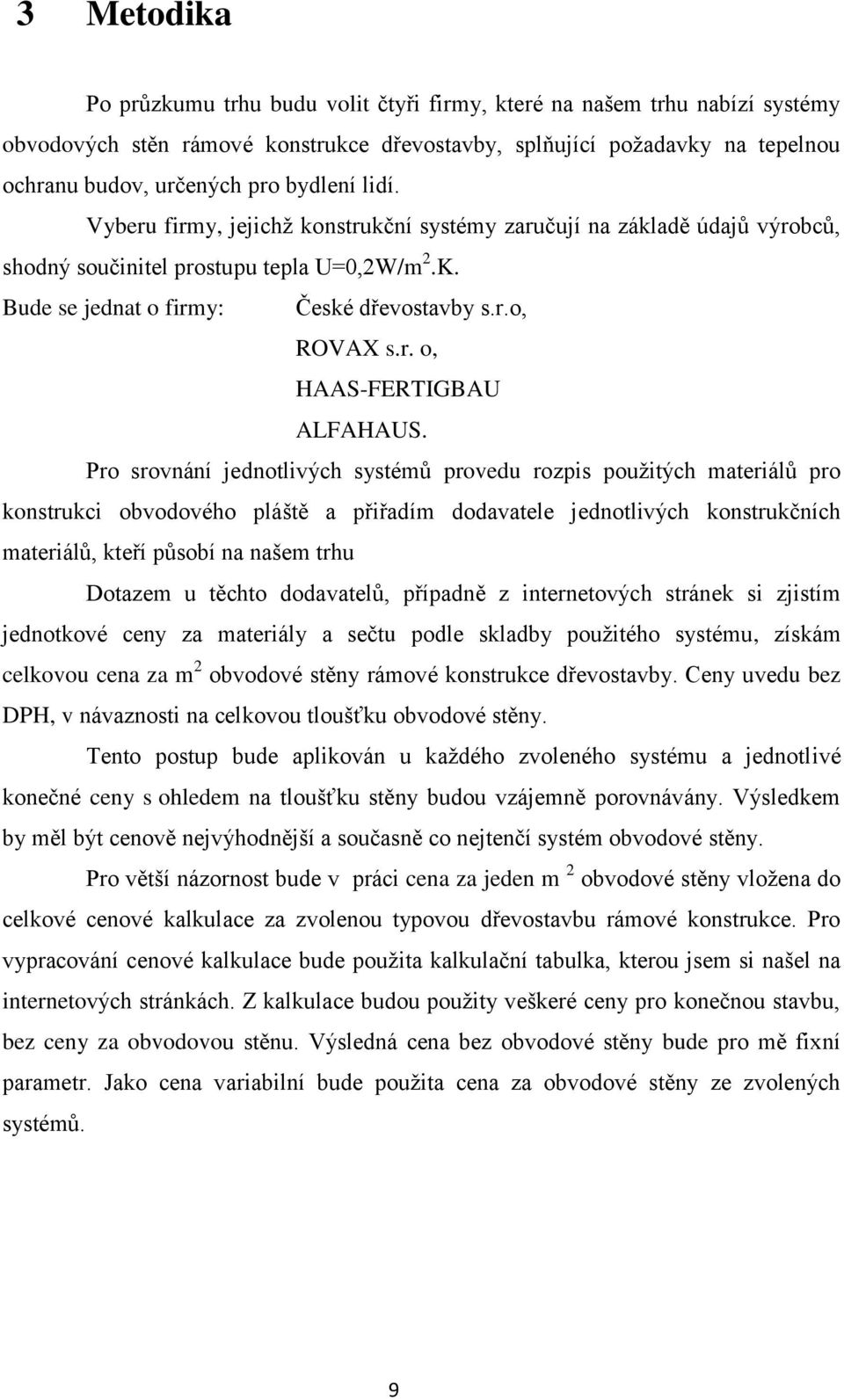

9 3 Metodika Po průzkumu trhu budu volit čtyři firmy, které na našem trhu nabízí systémy obvodových stěn rámové konstrukce dřevostavby, splňující poţadavky na tepelnou ochranu budov, určených pro bydlení lidí. Vyberu firmy, jejichţ konstrukční systémy zaručují na základě údajů výrobců, shodný součinitel prostupu tepla U=0,2W/m 2.K. Bude se jednat o firmy: České dřevostavby s.r.o, ROVAX s.r. o, HAAS-FERTIGBAU ALFAHAUS. Pro srovnání jednotlivých systémů provedu rozpis pouţitých materiálů pro konstrukci obvodového pláště a přiřadím dodavatele jednotlivých konstrukčních materiálů, kteří působí na našem trhu Dotazem u těchto dodavatelů, případně z internetových stránek si zjistím jednotkové ceny za materiály a sečtu podle skladby pouţitého systému, získám celkovou cena za m 2 obvodové stěny rámové konstrukce dřevostavby. Ceny uvedu bez DPH, v návaznosti na celkovou tloušťku obvodové stěny. Tento postup bude aplikován u kaţdého zvoleného systému a jednotlivé konečné ceny s ohledem na tloušťku stěny budou vzájemně porovnávány. Výsledkem by měl být cenově nejvýhodnější a současně co nejtenčí systém obvodové stěny. Pro větší názornost bude v práci cena za jeden m 2 obvodové stěny vloţena do celkové cenové kalkulace za zvolenou typovou dřevostavbu rámové konstrukce. Pro vypracování cenové kalkulace bude pouţita kalkulační tabulka, kterou jsem si našel na internetových stránkách. Z kalkulace budou pouţity veškeré ceny pro konečnou stavbu, bez ceny za obvodovou stěnu. Výsledná cena bez obvodové stěny bude pro mě fixní parametr. Jako cena variabilní bude pouţita cena za obvodové stěny ze zvolených systémů. 9

10 4 Řešená problematika Cílem práce bude pro nás najít ideální systém rámové dřevostavby na českém trhu, který můţe být dobrým řešením pro budoucí odběratele. Budeme porovnávat čtyři systémy vzájemně mezi sebou. Zvolené systémy budou mít stejný součinitel prostupu tepla U [W/m 2.K] pro obvodové stěny a výsledkem pro nás bude cena za m 2 a tloušťka obvodové stěny. budou porovnávány parametry: cena [Kč/m 2 ] tl. stěny [mm] 4.1 Dřevostavby Dřevostavby jsou stavby, u kterých je základním konstrukčním materiálem dřevo. Dále zde ale můţeme pouţít pomocné materiály buď na bázi dřeva, nebo z nedřevěných materiálů (minerální izolace, polystyren ), které nám zlepšují vlastnosti samotné stavby. U dřevostaveb je kladen vysoký nárok na pouţití samotného dřeva a jeho ochraně, protoţe nám zde tvoří nosnou část a přenáší nám různá zatíţení, která při nesplnění daných podmínek sníţí trvanlivost celé stavby. Kaţdý budoucí stavitel by při volbě této stavby měl poţádat o pomoc od odborných firem, které mu mohou poskytnout dostatek fundovaných informací a pomohou se vyvarovat eventuelních chyb a zároveň kaţdý budoucí podnikatel v oboru dřevostaveb by měl být natolik vzdělán, aby tyto fundované informace mohl budoucím stavebníkům poskytnout. Kaţdý stavebník, který se pro dřevostavbu rozhoduje, by se měl alespoň seznámit s vlastnostmi dřeva a co všechno s sebou stavby ze dřeva přináší. 10

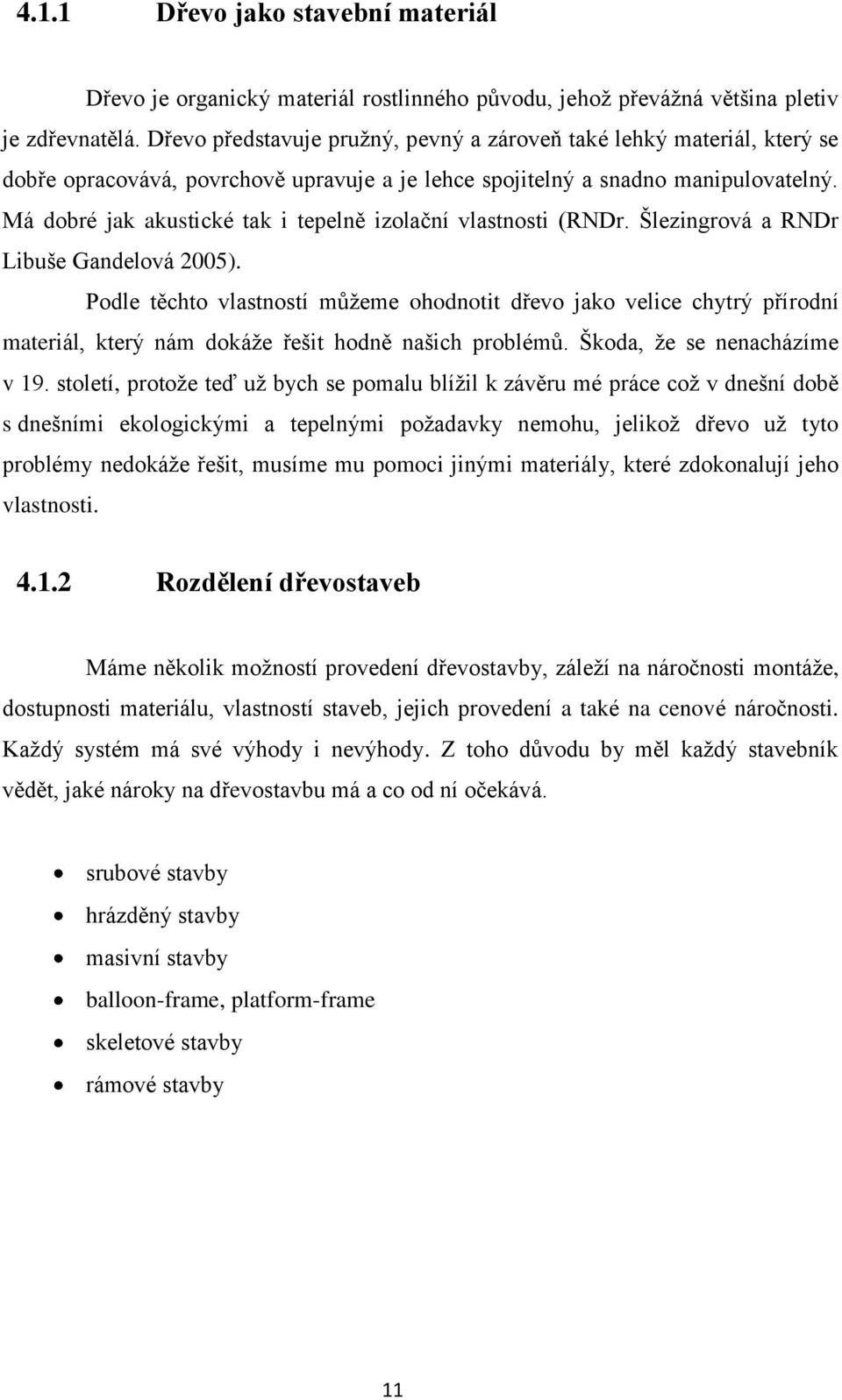

11 4.1.1 Dřevo jako stavební materiál Dřevo je organický materiál rostlinného původu, jehoţ převáţná většina pletiv je zdřevnatělá. Dřevo představuje pruţný, pevný a zároveň také lehký materiál, který se dobře opracovává, povrchově upravuje a je lehce spojitelný a snadno manipulovatelný. Má dobré jak akustické tak i tepelně izolační vlastnosti (RNDr. Šlezingrová a RNDr Libuše Gandelová 2005). Podle těchto vlastností můţeme ohodnotit dřevo jako velice chytrý přírodní materiál, který nám dokáţe řešit hodně našich problémů. Škoda, ţe se nenacházíme v 19. století, protoţe teď uţ bych se pomalu blíţil k závěru mé práce coţ v dnešní době s dnešními ekologickými a tepelnými poţadavky nemohu, jelikoţ dřevo uţ tyto problémy nedokáţe řešit, musíme mu pomoci jinými materiály, které zdokonalují jeho vlastnosti Rozdělení dřevostaveb Máme několik moţností provedení dřevostavby, záleţí na náročnosti montáţe, dostupnosti materiálu, vlastností staveb, jejich provedení a také na cenové náročnosti. Kaţdý systém má své výhody i nevýhody. Z toho důvodu by měl kaţdý stavebník vědět, jaké nároky na dřevostavbu má a co od ní očekává. srubové stavby hrázděný stavby masivní stavby balloon-frame, platform-frame skeletové stavby rámové stavby 11

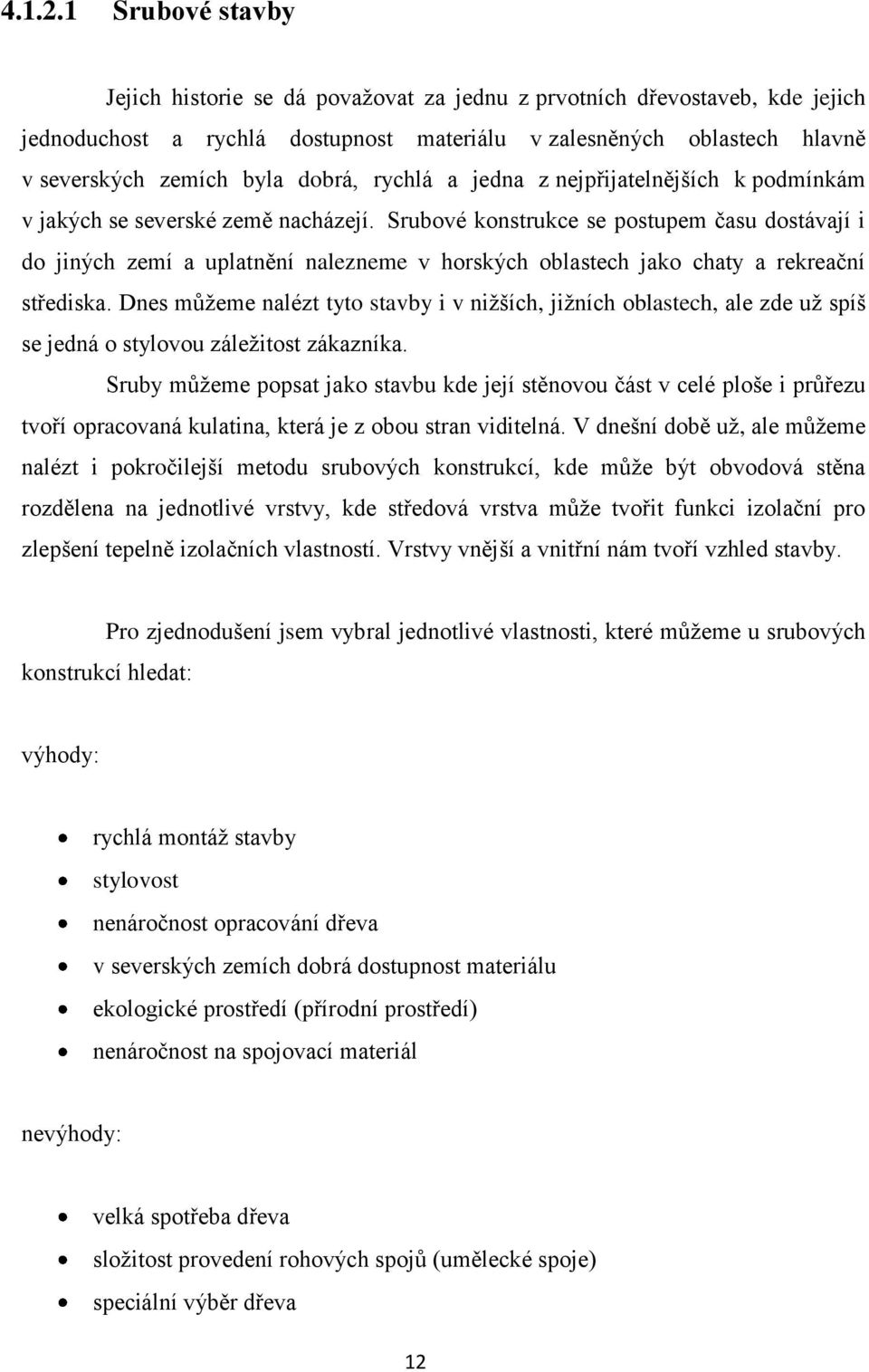

12 Srubové stavby Jejich historie se dá povaţovat za jednu z prvotních dřevostaveb, kde jejich jednoduchost a rychlá dostupnost materiálu v zalesněných oblastech hlavně v severských zemích byla dobrá, rychlá a jedna z nejpřijatelnějších k podmínkám v jakých se severské země nacházejí. Srubové konstrukce se postupem času dostávají i do jiných zemí a uplatnění nalezneme v horských oblastech jako chaty a rekreační střediska. Dnes můţeme nalézt tyto stavby i v niţších, jiţních oblastech, ale zde uţ spíš se jedná o stylovou záleţitost zákazníka. Sruby můţeme popsat jako stavbu kde její stěnovou část v celé ploše i průřezu tvoří opracovaná kulatina, která je z obou stran viditelná. V dnešní době uţ, ale můţeme nalézt i pokročilejší metodu srubových konstrukcí, kde můţe být obvodová stěna rozdělena na jednotlivé vrstvy, kde středová vrstva můţe tvořit funkci izolační pro zlepšení tepelně izolačních vlastností. Vrstvy vnější a vnitřní nám tvoří vzhled stavby. Pro zjednodušení jsem vybral jednotlivé vlastnosti, které můţeme u srubových konstrukcí hledat: výhody: rychlá montáţ stavby stylovost nenáročnost opracování dřeva v severských zemích dobrá dostupnost materiálu ekologické prostředí (přírodní prostředí) nenáročnost na spojovací materiál nevýhody: velká spotřeba dřeva sloţitost provedení rohových spojů (umělecké spoje) speciální výběr dřeva 12

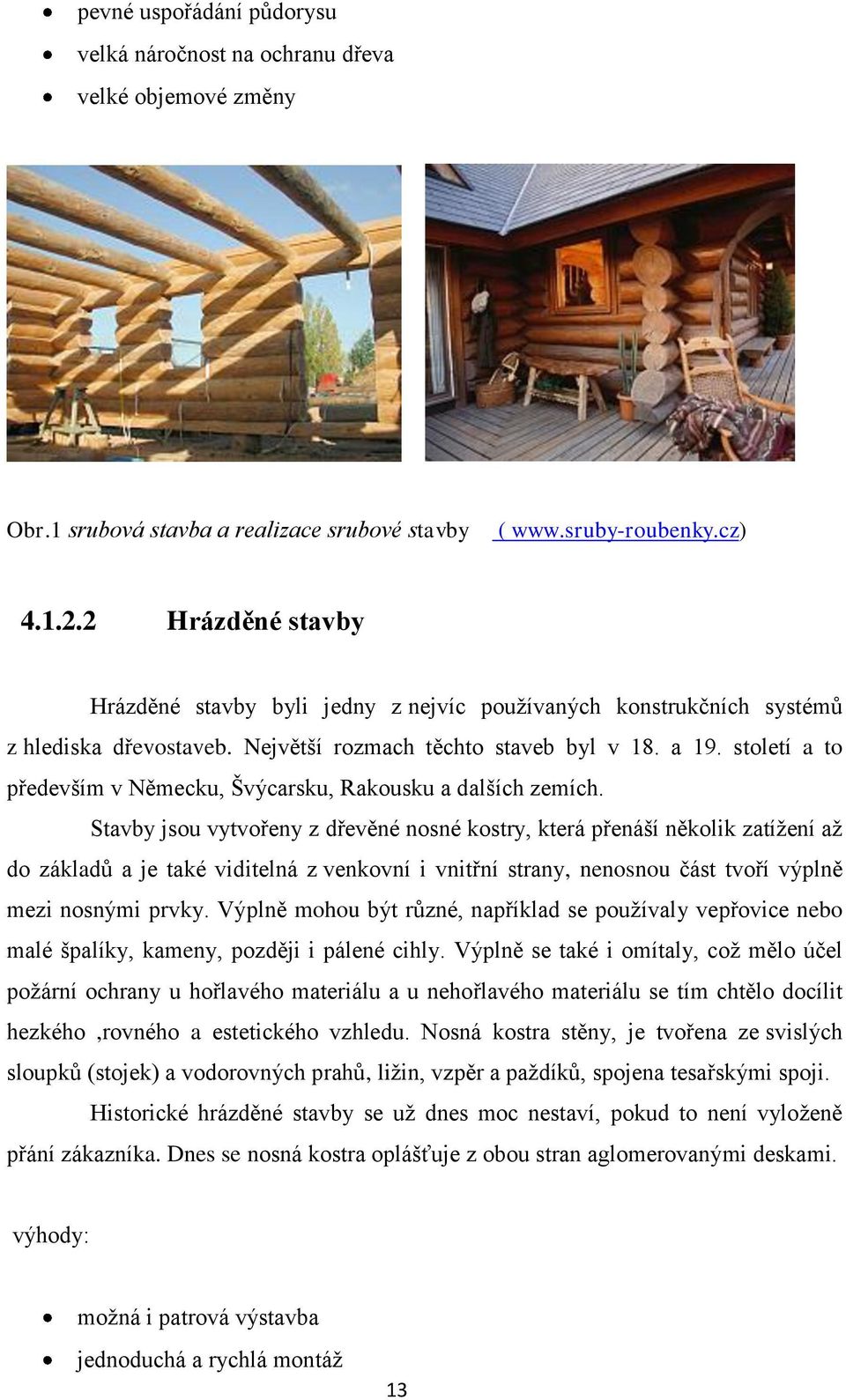

13 pevné uspořádání půdorysu velká náročnost na ochranu dřeva velké objemové změny Obr.1 srubová stavba a realizace srubové stavby ( Hrázděné stavby Hrázděné stavby byli jedny z nejvíc pouţívaných konstrukčních systémů z hlediska dřevostaveb. Největší rozmach těchto staveb byl v 18. a 19. století a to především v Německu, Švýcarsku, Rakousku a dalších zemích. Stavby jsou vytvořeny z dřevěné nosné kostry, která přenáší několik zatíţení aţ do základů a je také viditelná z venkovní i vnitřní strany, nenosnou část tvoří výplně mezi nosnými prvky. Výplně mohou být různé, například se pouţívaly vepřovice nebo malé špalíky, kameny, později i pálené cihly. Výplně se také i omítaly, coţ mělo účel poţární ochrany u hořlavého materiálu a u nehořlavého materiálu se tím chtělo docílit hezkého,rovného a estetického vzhledu. Nosná kostra stěny, je tvořena ze svislých sloupků (stojek) a vodorovných prahů, liţin, vzpěr a paţdíků, spojena tesařskými spoji. Historické hrázděné stavby se uţ dnes moc nestaví, pokud to není vyloţeně přání zákazníka. Dnes se nosná kostra oplášťuje z obou stran aglomerovanými deskami. výhody: moţná i patrová výstavba jednoduchá a rychlá montáţ 13

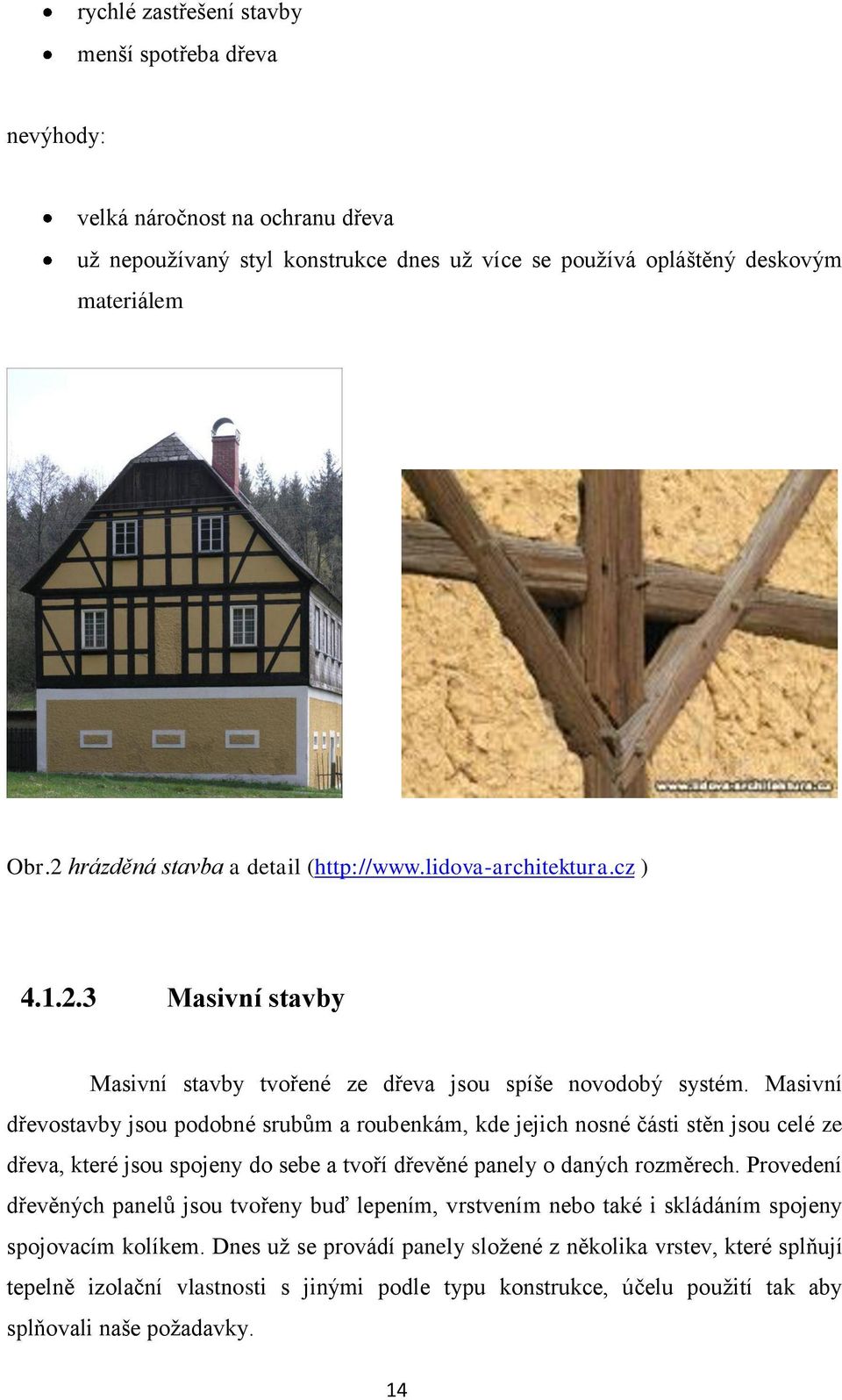

14 rychlé zastřešení stavby menší spotřeba dřeva nevýhody: velká náročnost na ochranu dřeva uţ nepouţívaný styl konstrukce dnes uţ více se pouţívá opláštěný deskovým materiálem Obr.2 hrázděná stavba a detail ( ) Masivní stavby Masivní stavby tvořené ze dřeva jsou spíše novodobý systém. Masivní dřevostavby jsou podobné srubům a roubenkám, kde jejich nosné části stěn jsou celé ze dřeva, které jsou spojeny do sebe a tvoří dřevěné panely o daných rozměrech. Provedení dřevěných panelů jsou tvořeny buď lepením, vrstvením nebo také i skládáním spojeny spojovacím kolíkem. Dnes uţ se provádí panely sloţené z několika vrstev, které splňují tepelně izolační vlastnosti s jinými podle typu konstrukce, účelu pouţití tak aby splňovali naše poţadavky. 14

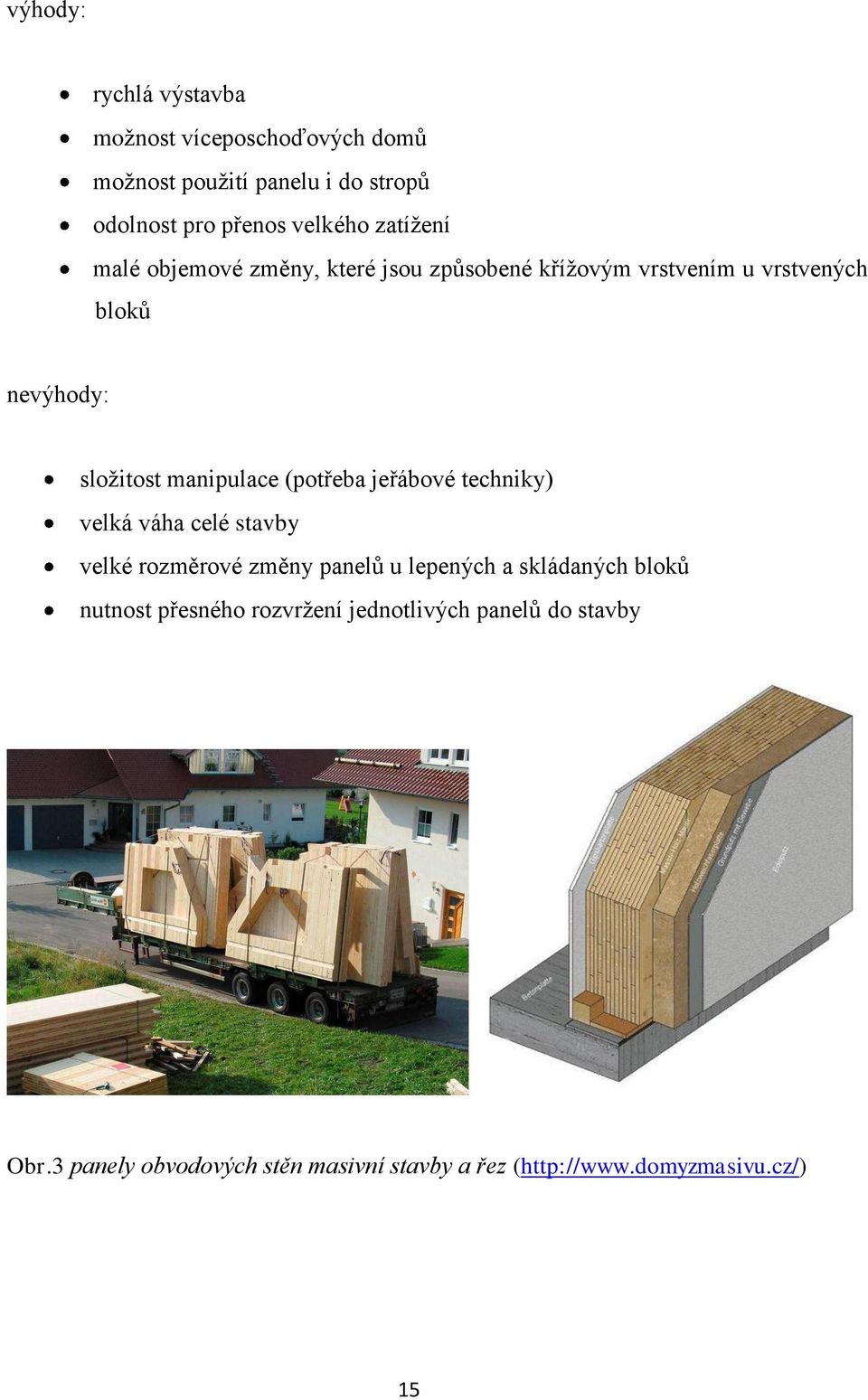

15 výhody: rychlá výstavba moţnost víceposchoďových domů moţnost pouţití panelu i do stropů odolnost pro přenos velkého zatíţení malé objemové změny, které jsou způsobené kříţovým vrstvením u vrstvených bloků nevýhody: sloţitost manipulace (potřeba jeřábové techniky) velká váha celé stavby velké rozměrové změny panelů u lepených a skládaných bloků nutnost přesného rozvrţení jednotlivých panelů do stavby Obr.3 panely obvodových stěn masivní stavby a řez ( 15

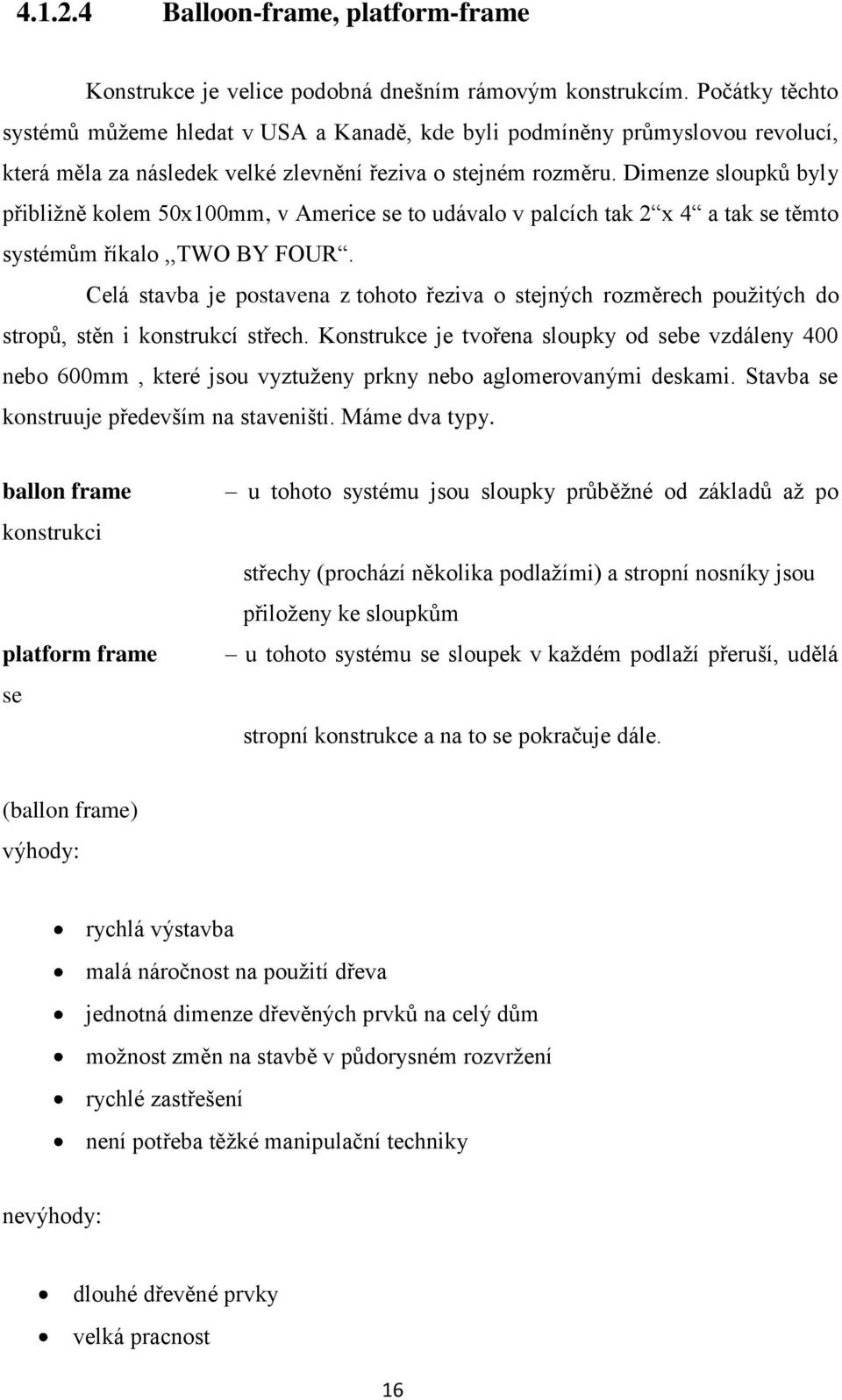

16 Balloon-frame, platform-frame Konstrukce je velice podobná dnešním rámovým konstrukcím. Počátky těchto systémů můţeme hledat v USA a Kanadě, kde byli podmíněny průmyslovou revolucí, která měla za následek velké zlevnění řeziva o stejném rozměru. Dimenze sloupků byly přibliţně kolem 50x100mm, v Americe se to udávalo v palcích tak 2 x 4 a tak se těmto systémům říkalo,,two BY FOUR. Celá stavba je postavena z tohoto řeziva o stejných rozměrech pouţitých do stropů, stěn i konstrukcí střech. Konstrukce je tvořena sloupky od sebe vzdáleny 400 nebo 600mm, které jsou vyztuţeny prkny nebo aglomerovanými deskami. Stavba se konstruuje především na staveništi. Máme dva typy. ballon frame konstrukci platform frame se u tohoto systému jsou sloupky průběţné od základů aţ po střechy (prochází několika podlaţími) a stropní nosníky jsou přiloţeny ke sloupkům u tohoto systému se sloupek v kaţdém podlaţí přeruší, udělá stropní konstrukce a na to se pokračuje dále. (ballon frame) výhody: rychlá výstavba malá náročnost na pouţití dřeva jednotná dimenze dřevěných prvků na celý dům moţnost změn na stavbě v půdorysném rozvrţení rychlé zastřešení není potřeba těţké manipulační techniky nevýhody: dlouhé dřevěné prvky velká pracnost 16

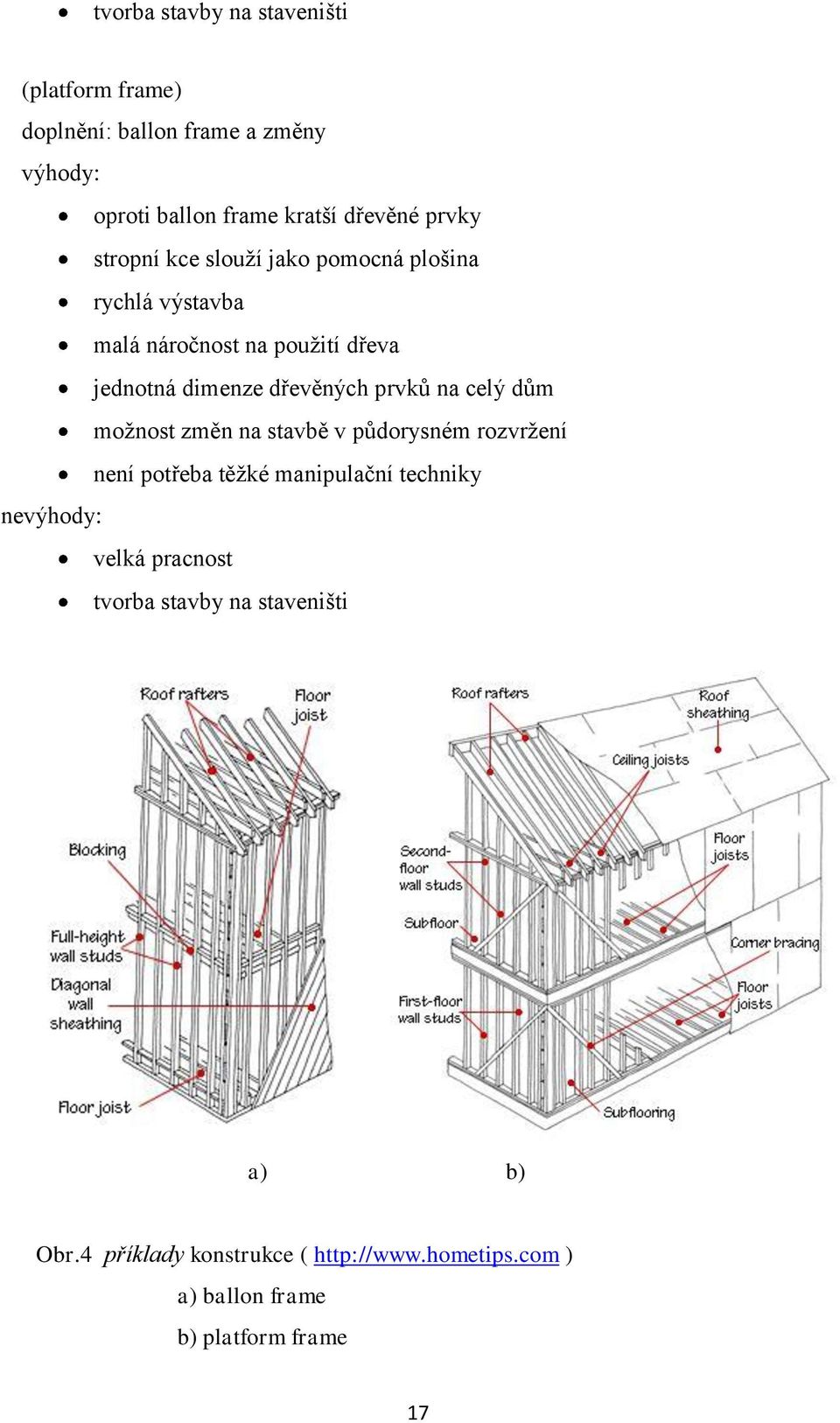

17 tvorba stavby na staveništi (platform frame) doplnění: ballon frame a změny výhody: oproti ballon frame kratší dřevěné prvky stropní kce slouţí jako pomocná plošina rychlá výstavba malá náročnost na pouţití dřeva jednotná dimenze dřevěných prvků na celý dům moţnost změn na stavbě v půdorysném rozvrţení není potřeba těţké manipulační techniky nevýhody: velká pracnost tvorba stavby na staveništi a) b) Obr.4 příklady konstrukce ( ) a) ballon frame b) platform frame 17

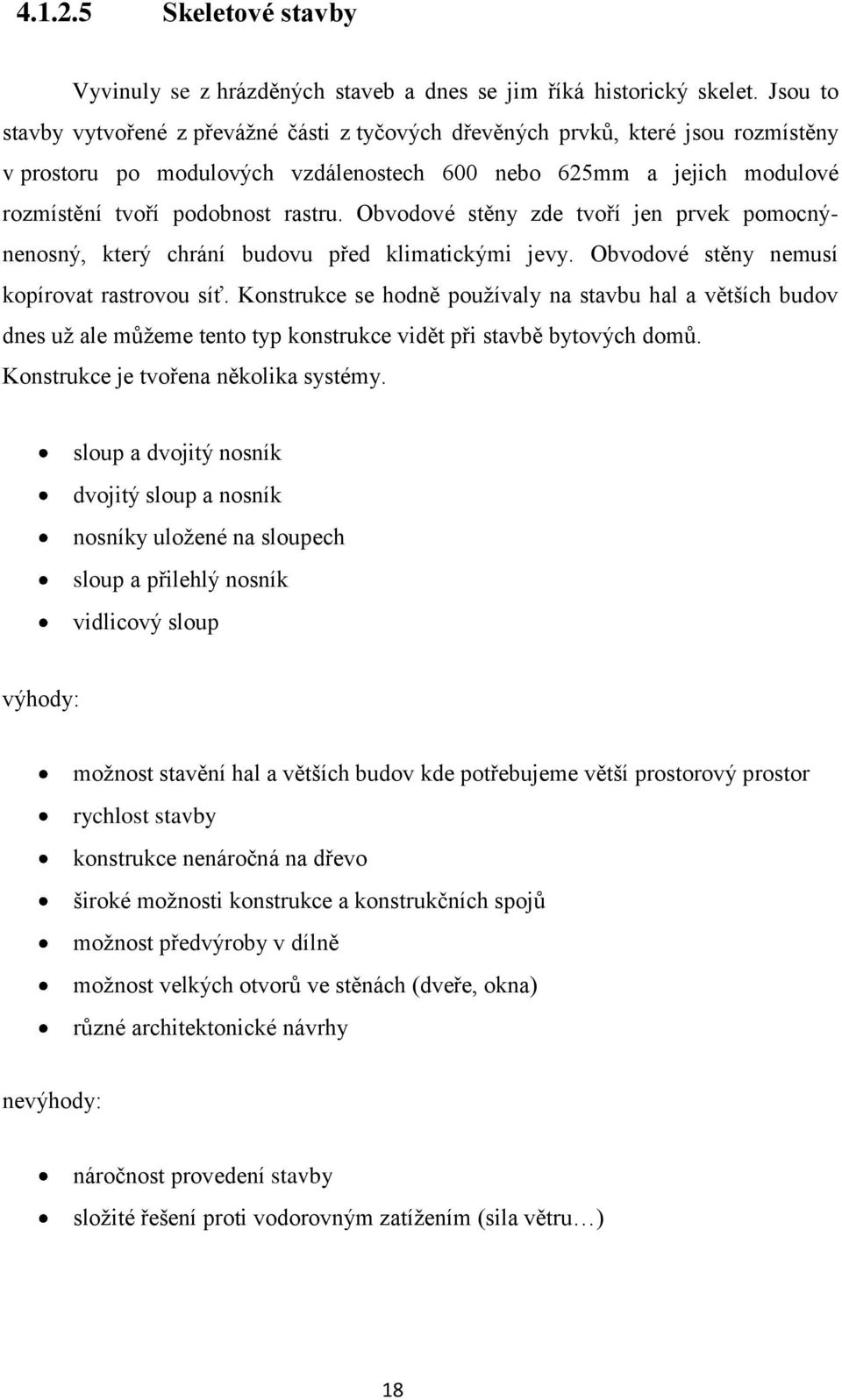

18 Skeletové stavby Vyvinuly se z hrázděných staveb a dnes se jim říká historický skelet. Jsou to stavby vytvořené z převáţné části z tyčových dřevěných prvků, které jsou rozmístěny v prostoru po modulových vzdálenostech 600 nebo 625mm a jejich modulové rozmístění tvoří podobnost rastru. Obvodové stěny zde tvoří jen prvek pomocnýnenosný, který chrání budovu před klimatickými jevy. Obvodové stěny nemusí kopírovat rastrovou síť. Konstrukce se hodně pouţívaly na stavbu hal a větších budov dnes uţ ale můţeme tento typ konstrukce vidět při stavbě bytových domů. Konstrukce je tvořena několika systémy. sloup a dvojitý nosník dvojitý sloup a nosník nosníky uloţené na sloupech sloup a přilehlý nosník vidlicový sloup výhody: moţnost stavění hal a větších budov kde potřebujeme větší prostorový prostor rychlost stavby konstrukce nenáročná na dřevo široké moţnosti konstrukce a konstrukčních spojů moţnost předvýroby v dílně moţnost velkých otvorů ve stěnách (dveře, okna) různé architektonické návrhy nevýhody: náročnost provedení stavby sloţité řešení proti vodorovným zatíţením (sila větru ) 18

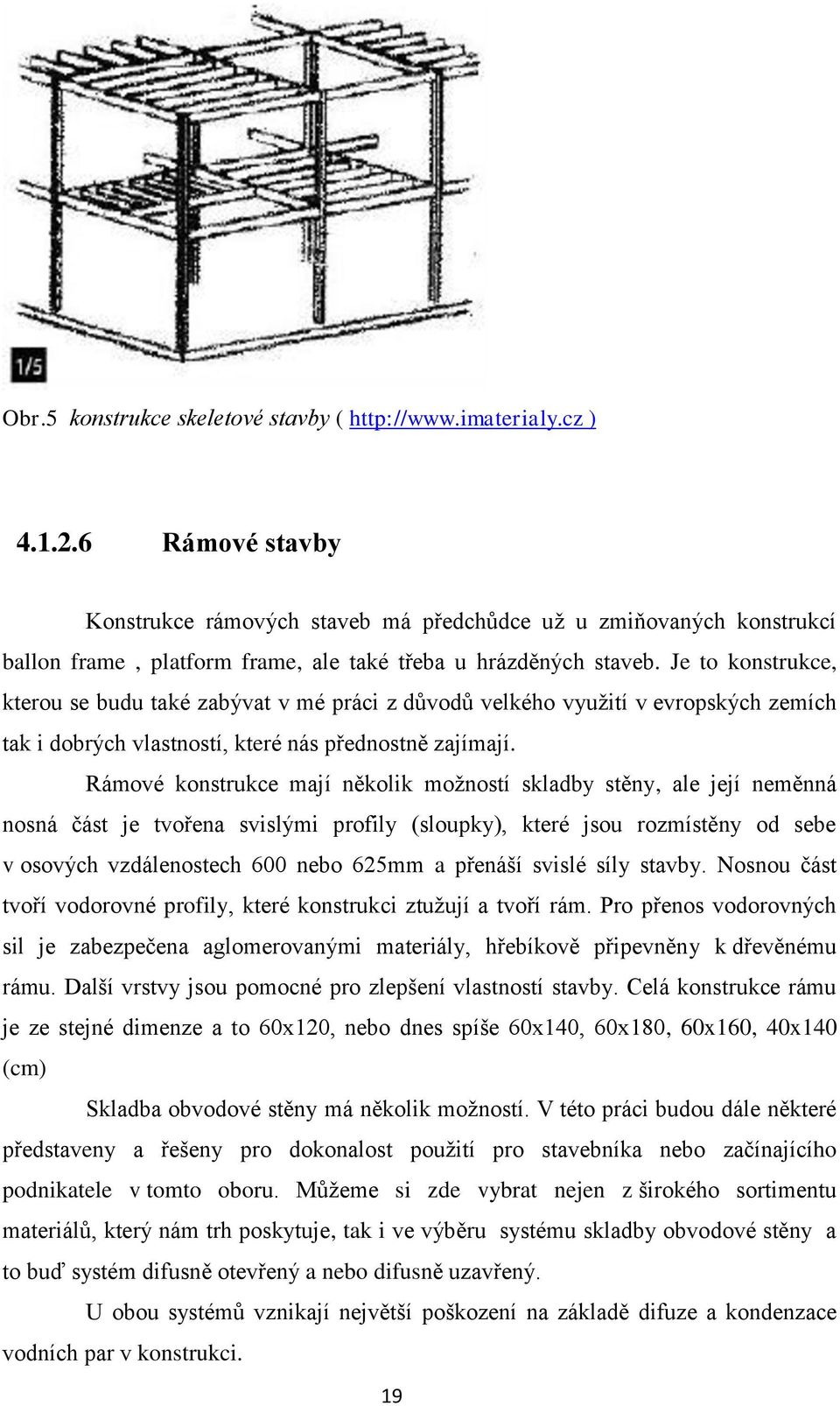

19 Obr.5 konstrukce skeletové stavby ( ) Rámové stavby Konstrukce rámových staveb má předchůdce uţ u zmiňovaných konstrukcí ballon frame, platform frame, ale také třeba u hrázděných staveb. Je to konstrukce, kterou se budu také zabývat v mé práci z důvodů velkého vyuţití v evropských zemích tak i dobrých vlastností, které nás přednostně zajímají. Rámové konstrukce mají několik moţností skladby stěny, ale její neměnná nosná část je tvořena svislými profily (sloupky), které jsou rozmístěny od sebe v osových vzdálenostech 600 nebo 625mm a přenáší svislé síly stavby. Nosnou část tvoří vodorovné profily, které konstrukci ztuţují a tvoří rám. Pro přenos vodorovných sil je zabezpečena aglomerovanými materiály, hřebíkově připevněny k dřevěnému rámu. Další vrstvy jsou pomocné pro zlepšení vlastností stavby. Celá konstrukce rámu je ze stejné dimenze a to 60x120, nebo dnes spíše 60x140, 60x180, 60x160, 40x140 (cm) Skladba obvodové stěny má několik moţností. V této práci budou dále některé představeny a řešeny pro dokonalost pouţití pro stavebníka nebo začínajícího podnikatele v tomto oboru. Můţeme si zde vybrat nejen z širokého sortimentu materiálů, který nám trh poskytuje, tak i ve výběru systému skladby obvodové stěny a to buď systém difusně otevřený a nebo difusně uzavřený. U obou systémů vznikají největší poškození na základě difuze a kondenzace vodních par v konstrukci. 19

20 Difusně otevřený systém není zatím u nás tak rozšířený, ale uţ se postupně na trhu objevuje a tak bychom měli mít informace, co nám tento systém nabízí. U tohoto systému není ve skladbě pouţita parozábrana a konstrukce dovolí průchodu vodních par bez tepelné ztráty. Je ekologičtější, protoţe kaţdá vrstva obsahuje bázi dřeva nebo dřevo samotné. Při správném provedení je bezpečnější, protoţe nemusíme klást velkou náročnost na provádění parozábrany. Z exteriérové strany, jako konečná vrstva je pouţita dřevovláknitá deska a ne polystyrenová. U systému difusně uzavřeného, u nás více pouţívaného, jsou vnitřní vrstvy obvodové stěny odděleny z interiérové strany parozábranou, která brání průniku vodních par do konstrukce. Důleţité u těchto systémů je dbát na správné provedení parozábrany, kde by mohlo mít zanedbání velice špatné následky. výhody: dobré tepelně izolační vlastnosti řadíme je do kategorie nízkoenergetických domů neprůzvučnost stěn rychlá montáţ montáţ jak na stavbě, tak v dílnách vyspělejší technologie a řešení problémů spojenou se stavbou a bydlení v 21. století výstavba i v zimním období zdravotní nezávadnost dlouhá ţivotnost ( ) menší tloušťky stěn neţ u zděných domů, větší prostor pro bydlení příjemné vnitřní klima konstrukce nenáročná na dřevo velká moţnost architektonického ztvárnění niţší cena (jedno z cílů v dnešní práci) lehkost stavby oproti zděným domů dobrá poţární odolnost velká podobnost zděným domů rychlost výstavby lepší financování poskytuje banka ţádné neplánované předraţení stavby jak je u zděných staveb zvykem 20

21 nevýhody: Náročnost montáţe (parozábrany) bez odborné pomoci člověk sám stavbu nezvládne potřeba hodně informací pro jejich stavbu Obr.6 dřevostavba rámové konstrukce ( ) Jak je vidět tak vlastností spojených s těmito stavbami je velmi mnoho a to bych dokázal ještě stránku připsat, ale myslím si, ţe stručně se mi povedlo vyhodnotit vlastnosti spojené s rámovými dřevostavbami. Dále se těmito rámovými konstrukcemi budu zabývat ve své práci a hledat nejideálnější skladbu obvodové stěny tak, aby splňovaly nejaktuálnější problémy 21. století. Největší problémy vidím v nákladech na stavbu, energetické náročnosti a řešení prostorového uspořádání pro co největší vyuţitelnost bydlení viz cíl a problematika práce. 21

22 5 Porovnávané parametry V úvodu a v cíli mé práce jsem hovořil o problémech a vlastnostech spojených s dřevo-stavbami, konkrétně u dřevostaveb rámových konstrukcí. Z celé škály vlastností jsem se zaměřil na konkrétní dále uvedené parametry. 5.1 Cena Dnešní doba je spojena s ekonomikou člověka a uvaţování kaţdého o ní je v kaţdém z nás a tak jsem jako první parametr vybral cenu. Jelikoţ se nacházíme v době, která je spojená s ekonomickou krizí tak vidím tento parametr u hodně lidí jako jednu z prvních rozhodujících vlastností Definice ceny a cena spojená s rámovou konstrukcí Cena, je to směnná hodnota statku nebo sluţby, tj. protihodnota potřebná pro získání zboţí nebo sluţby ve směně. Obvykle se vyjadřuje peněţitou částkou, kterou je třeba při získání zboţí (sluţeb) zaplatit za jednotku mnoţství ( ) Důleţitá věc ceny je, ţe se tvoří společností jak poptávající tak nabízející. Dále závisí na náročnosti času, kterou v ní můţu zobrazit tak i na zkoušce jak se bude cena odráţet na trhu s poptávkou. Cenu netvoříme jenom my, ale také k ceně musíme připočíst daň z přidané hodnoty (DPH). Proč o tom mluvím? Snaţím se říct, ţe v mé práci budeme tvořit cenu za m² obvodové stěny tak i cenu celkovou za rámovou dřevostavbu pro typizovaný dům, kde budu měnit skladbu obvodové stěny v závislosti na stejnou tepelnou náročnost a chtěl bych se dozvědět, jestli se mi v ceně projeví nějaká výrazná změna. V práci bude cena za m² počítána bez DPH za nakupovaný materiál a sluţby s ní spojené, na které není stanovena ţádná sleva ani výhoda pro odběratele jako pro větší firmu. Ceny mohou pomoci v rozhodování člověka jako odběratele nebo jako začínajícího podnikatele s dřevostavbami rámové konstrukce. Ceny se stahují k roku 2009 a byly zjišťovány buď prostřednictví telefonické domluvy s výrobci anebo prostřednictvím internetu a katalogů 22

23 získaných z akcí veletrh dřevostaveb 2009, stavební veletrh 2008 a z 2. konference Dřevostavby v praxi v Hrotovicích r Tloušťka stěny Tloušťku stěny je v práci uvedena v závislosti na pouţitém materiálu v konstrukci a celkové skladbě. Čím menší tloušťka stěny tím větší úspora prostotu v interiéru. Tím se zvětší hodnota samotné stavby Použitý materiál Důleţité je se zaměřit na pouţitý materiál, protoţe dnešní trh nám nabízí velkou škálu materiálů pro pouţití do konstrukcí rámových staveb a kaţdý materiál má rozdílné vlastnosti a cenu. Kaţdý odběratel většinou pouţije to, o čem něco ví nebo o tom někde aspoň trochu slyšel a spoustu lepších materiálů jak cenově, tak z hlediska vlastností vůbec nepouţije, protoţe neví, ţe existují. A tak se pokusím nezávisle a nezaujatě vám představit pár druhů a výrobců materiálů spojených s rámovými stavbami. Skladby v mé práci můţete najít rozepsané pomalu do šroubku pro pouţití do konstrukce, ale budu se hlavně v teorii spíše zmiňovat o důleţitých vrstvách spojených s rámovou konstrukcí jako je nosná kostra, izolace, fasádní systémy, aglomerované desky, parozábrany. Budu se snaţit popsat jednotlivé materiály, jejich vlastnosti, které jsem si našel od mých vybraných výrobců. 5.3 Tepelná náročnost rámových konstrukcí Vlastnost důleţitá, která řadí rámové konstrukce do kategorie nízkoenergetických domů dle ČSN :2002 Tepelná ochrana budov - Část 2 a můţeme ji zařadit pro nás, jako velice uţitečnou v dnešní době, kdy se snaţíme sníţit nároky na teplo, coţ můţe být jedno z řešení problému dnešní generace. 23

24 Pro zjednodušení a lepší porovnání mnou vybraných konstrukcí obvodových stěn jsem si zvolil tepelnou náročnost jako vlastnost, která bude fixní pro všechny konstrukce obvodových stěn. Tepelnou náročnost jsem specifikoval hodnotou součinitele prostupu tepla U [W/m 2.K] Součinitel prostupu tepla U [W/m 2.K] Charakterizujeme jej jako výměnu tepla mezi prostory, v našem případě interiérem a exteriérem, oddělené od sebe stavební konstrukcí obvodovou stěnou o daném tepelným odporu R [m 2 *K*W -1 ]. Součinitel prostupu tepla je převrácená hodnota tepelného odporu R. Fixní hodnota bude pro naše konstrukce 0,2 W/m 2 *K coţ je doporučená hodnota. V mé práci, si ale můţete povšimnout, ţe součinitel prostupu tepla konstrukce se liší o setinné někdy i desetinné místo mezi sebou, coţ je proto, ţe jsem skladby volil tak, aby byly vzájemně porovnatelné. Součinitele prostupu tepla jsem převzal z internetu udávané od výrobců i potvrzené z katalogů. 24

25 6 Vybrané firmy a jejich systémy obvodových stěn Pro vypracování mé práce, jsem hledal na trhu firmy, které se zabývají stavbou dřevostaveb. Po z analyzování trhu jsem si vybral pro mě vyhovující čtyři firmy a to firmu Alfahaus, Rovax, České dřevostavby s.r.o a Hass-fertigbau. V následujících řádcích bych vám chtěl firmy představit a zobrazit jejich skladbu obvodových stěn, kterou udávají na internetových stránkách. 6.1 České dřevostavby s.r.o Je to firma z Frýdku Místku, která se zabývá stavbou nízkoenergetických moderních rodinných domů. Stavby staví na základě osobních zkušeností převzatých ze zahraničí- konkrétně z Irska a Anglie, kde doposud stavby staví, a udává, ţe z dané lokality má ty nejlepší zkušenosti. Firma garantuje pevnou cenu stavby na základě kalkulace ještě před provedením vlastní stavby a také bliţší nahlédnutí zákazníka do její realizace. Na firmu jsem narazil na internetu, kde můţete nalézt spoustu informací o odborném a stručném zpracování výhod dřevostaveb, rozsáhlý výběr typových domů, kalkulaci ceny, stručné rozkreslení skladeb obvodové konstrukce, realizace domů a také partnery firmy. 25

26 6.2 ROVAX s.r.o Brněnská firma ROVAX, která se zabývá stavbou dřevostaveb rámové konstrukce má svoji tradici uţ od roku Firma je rodinný podnik. Základním impulzem pro vznik této firmy se stal návrat jednoho člena rodinného podniku z USA, kde načerpal bohaté zkušenosti ze stavby dřevěných sloupkových konstrukcí. Firmu ROVAX jsem našel na internetu, kde jsem nalezl na jejich stránkách stručné vysvětlení výhod i nevýhod dřevostaveb, rozsáhlé reference, velkou nabídku dřevostaveb z katalogů i s jejich cenami a virtuálními prohlídkami. Obvodový systém nosné stěny zobrazený výrobcem jsem našel na internetových stránkách. 6.3 HAAS-FERTIGBAU Firma má dlouholetou tradici, která v Čechách sahá aţ do roku V 90. letech 20.století se firma spojila s bavorskou společností HAAS- GROUP se sídlem v bavorském Falkenbergu a dodnes firma pouţívá svůj obchodní název HAAS- FERTIGBAU. Firma staví své stavby i v zahraničí. Můţe se pyšnit mnoha velkými projekty jako například Olympijským městečkem pro Olympijské hry 2006 v Itálii, penziony ve Špindlerově mlýně, domem Jana Ţelezného tak i mnoha oceněními a certifikáty. Firma se nezabývá jen stavbou rodinných domů z dřevěné rámové konstrukce, ale také staví bytové domy, halové stavby, střešní konstrukce a vyrábí svůj stavební materiál na bázi dřeva deskového charakteru tak i atypických lepených prvků. 26

27 S Firmou HAAS- ERTIGBAU jsem se setkal na stavebním veletrhu 2008 a byl to první iniciátor mé práce s tímto tématem. Informace jsem čerpal buď telefonicky, nebo prostřednictví u. Podklady a obrázky mám z jejich internetových stránek. Na internetových stránkách firmy můţete nalézt certifikáty, reference, ocenění, katalogy typových domů, akční nabídky, skladby obvodových stěn v grafickém provedení, tak i technické parametry. Skladeb obvodových stěn má firma víc druhů podle tepelné náročnosti a šířky stěny. Mnou zvolená skladba byla volena podle tepelné náročnosti k porovnání s jinými zvolenými skladbami od jiných výrobců 6.4 ALFAHAUS Firma ALFAHAUS na internetových stránkách neudává přesný rok vzniku firmy, jen říká, ţe má dlouholetou zkušenost svých pracovníků s prácí v oblasti dřevostaveb, kde zkušenosti zaměstnanců jsou získané ze zahraničních firem. Firmu můţeme najít v jiţních Čechách v městečku Chýnov zhruba tak 10 km od Tábora, kde má firma sídlo a působí. Firma ALFAHAUS je také členem Asociace dodavatelů montovaných staveb a má několik certifikátů pro stavbu rámových konstrukčních systémů, jako je systém difusně otevřený a difusně uzavřený. S firmou jsem se seznámil na veletrhu o dřevostavbách 2009, kde jsem získal potřebné informace a kontakty. Další informace z hlediska historie a obrázků jsou z internetových stránek firmy. Na internetových stránkách můţeme najít jednotlivé rozepsané systémy obvodových stěn v grafickém provedení, technické parametry a referenční stavby provedené firmou. Firmu jsem si do své práce vybral z důvodu porovnání difusně otevřeného a difusně uzavřeného systému se zhodnocením na výslednou cenu a tloušťku stěny. 27

28 7 Obvodové stěny jednotlivých systémů 7.1 Rozpis vrstev v obvodové stěnové konstrukci a legenda materiálů Od zvolených výrobců jsem převzal jejich skladbu obvodové stěny s pouţitím do rámové konstrukce v závislosti na stejnou nebo podobnou tepelnou náročnost (U= 0,2W/m 2.K). Konstrukce jsem rozkreslil v řezu a popsal jsem jednotlivé vrstvy v obecném znění, které můţeme nalézt i na internetových stránkách výrobců. Obr.7 legenda materiálu 28

29 7.1.1 České dřevostavby a popis skladby obvodového stěnového systému Obr.8 řez skladbou od firmy České dřevostavby s.r.o Nosná část konstrukce je tvořena dřevěnými smrkovými profily dimenze 40x140mm, která je ztuţena proti vodorovným silám OSB deskou (Kronospan). Mezi nosné sloupky je vloţena minerální tepelná izolace (Isover), která má velký vliv na samotnou tepelnou náročnost celé budovy a pro docílení úspornosti tepla. Z exteriérové strany máme na OSB desce pomocí lepidla (weber) připevněný polystyrénové desky (Bachl) o tl. 100mm, které brání průchodu vody a vlhkosti do konstrukce a také přispívají k malé tepelné náročnosti budovy. Polystyrénové desky jsou ukončené povrchově tenkovrstvou omítkou (Weber), která má vliv na konečný estetický vzhled budovy. Z interiérové strany je nosná konstrukce překryta parozábranou (Dexol) která se přidělává oboustrannou lepicí páskou od výrobce parozábrany. Při montáţi se musí dbát na dokonalé připevnění. Parozábrana má v konstrukci funkci zamezit průchodu vzniklé interiérové vlhkosti do konstrukce obvodové stěny. Jako poslední vrstvu máme sádrokartonovou desku (Knauf), která má funkci protipoţární. 29

30 Materiál použitý v konstrukci a zdroje U této konstrukce jsem, z velké časti, spolupracoval s firmou České dřevostavby s.r.o, která mi poskytla celkový výpis vrstev, které pouţívají ve své konstrukci tak i jejich ceny, které mají ve své kalkulační tabulce na internetu zpřístupněné veřejnosti. Ceny jsou vztaţeny ke konstrukci i podle marţe, kterou si na jednotlivé vrstvy firma přidává. Tab.1 rozpis vrstev skladby od firmy České dřevostavby s.r.o ozn. materiál výrobce Cena za m² tl.(mm) (Kč) bez DPH 1 tenkovrstvá omítka Weber polystyrenová deska Bachl lepící vrstva Weber 2,5 4 OSB deska Kronospan minerální izolační deska Isover nosná dřevěná sloupková kce parozábrana Dexol 30 8 sádrokartonová deska Knauf 12,

31 7.1.2 ROVAX s.r.o a popis skladby obvodového stěnového systému Obr.9 řez skladbou od firmy Rovax s.r.o Nosnou část tvoří dřevěná sloupková konstrukce o dimenzi 60x140mm (pila Dolní loučky), kterou ztuţuje proti vodorovným silám sádrovláknitá deska (Rigips). Mezera mezi dřevěnými nosnými prvky je vyplněna minerální tepelnou izolací (Isover), která má funkci tepelně izolační. Z exteriérové strany je dále na sádrovláknité desce připevněn pomocí vrutů do dřeva přes talířové podloţky fasádní polystyren (Styropor). Na polystyren je naneseno fasádní lepidlo (Weber), do kterého se vloţí výztuţná sklo-textilní tkanina (Brickland), která zpevňuje vrstvu celé omítky a zlepšuje nanesení tenkovrstvé probarvené omítky (Ecolor). Z interiérové strany je připevněna oboustrannou lepicí páskou (Dape) parozábrana (Dape) a pak je po parozábraně vytvořena pomocí kovových profilů (Rigips) předstěna, která má funkci odvětrávací tak i technickou pro vedení instalací. Na to je připevněna pomocí šroubů (Rigips) sádrokartonová deska protipoţární (Rigips) a místa styku 2 desek jsou přetmeleny tmelem (Rigips), který pouţijeme pro zlepšení nerovnosti přechodů povrchu, tak můţe slouţit k zamezení rychlejšímu prohoření při moţném vzniklém poţáru. Dokončení povrchu sádrokartonové desky je provedeno malířskou barvou (Primalex). 31

32 Materiál použitý v konstrukci a zdroje U této konstrukce jsem čerpal, z velké časti z internetu, kde jsem také našel jednotlivý pouţitý materiál v skladbě obvodové stěny. Na internetu jsem našel ceníky a podklady k materiálům. S dodavatelskými firmami jsem jednal buď telefonicky, nebo prostřednictvím u. Tab.2 rozpis vrstev skladby od Rovax s.r.o ozn. materiál výrobce cena za m²(kč) tl.(mm) bez DPH 1 fasádní tenkovrstvá omítka probarvená Ecolor fasádní lepidlo Weber 89,4 3 výztuţná sklotextilní tkanina Brickland 60 4 fasádní polystyren Styropor přítlačný talíř plastový Brickland sádrovláknitá deska Rigips 12, minerální izolační deska Isover nosná dřevěná sloupková kce 60/140 pila Dolní loučky 116,2 9 parotěsná izolační folie Dape 50,52 10 lepicí páska Dape 2,9 11 vzduchová mezera sádrovláknitá deska RF Rigips 12,5 53,96 13 spárovací tmel Rigips 26,6 14 ocelový profil UW Rigips 20,4 15 ocelový profil CW Rigips 55,48 16 pěnové těsnění Rigips 5,2 17 šrouby SDK 25 Rigips 2,4 18 vnitřní malířská barva 2xnátěr Primalex ,06 32

33 7.1.3 HAAS-FERTIGBAU a popis skladby obvodového stěnového systému Obr.10 řez skladbou od firmy HAAS-FERTIGBAU Nosná část se skládá ze smrkových profilů o rozměrech 60x140 mm (pila Dolní Loučky) a je ztuţena proti vodorovným silám dřevotřískovou deskou (ZEG). Mezera mezi dřevěnými profily je vyplněna minerální tepelnou izolací (Rockwool). Z exteriérové strany je na dřevotřískovou desku pomocí šroubů Str-H (Sto) připevněna polystyrenová deska (Bachl). Jako konečná vrstva je fasádní systém (Sto) tvořena z armovací hmoty (Sto) podobná vlastnostmi lepidlu. Dále z armovací síťoviny (Sto), mezinátěru (Sto) a vrchní minerální omítky (Sto). Z interiérové strany přiděláme dřevotřískovou desku (ZEG), která nám slouţí jako lepší podklad pro připevnění parozábrany (Dupont) a také jako pevnější část pod sádrokartonovou desku (Lafarge). 33

34 Materiál použitý v konstrukci a zdroje Informace za pouţitý materiál jsem získal prostřednictvím telefonické domluvy a následným ovým spojení s firmou Haas-fertigbau. Dále jsem zjistil jednotlivé materiály pouţité v obvodové stěně. U Fasádního systému jsem kontaktoval firmu Sto, která mi udělala přesný výčet pouţitého materiálu do jejich fasádního systému i s cenou za m² pouţitého na obvodovou stěnu. Tab.3 rozpis vrstev skladby od Haas-fertigbau ozn. materiál výrobce cena za m²(kč) tl.(mm) bez DPH 1 Vrut Hmoţdinky STO 4, Hmoţdinka - hlava STO 26 3 Stěrka STO Síťovina STO 40 5 Penetrace STO 22 6 Minerální omítka STO 72 7 Ochranný nátěr STO 76 8 polystyren Bachl dřevotřísková deska ZEG minerální tepelná izolace Rockwool nosná dřevěná sloupková kce 60/140 pila Dolní loučky 116,2 12 dřevotřísková deska ZEG parotěsná izolační folie Dupont 70,21 14 sádrokartonová deska Lafarge 12,5 137, ,21 34

35 7.1.4 ALFAHAUS a popis skladby obvodového stěnového systému Obr.11 řez skladbou od firmy ALFAHAUS Nosnou částí difusně otevřeného systému tvoří smrkové profily (pila Dolní loučky) dimenze 60x160mm. Pro ztuţení konstrukce je z vnitřní strany připevněna OSB deska (pila Union s.r.o.). Mezera mezi dřevěnými profily je vyplněna dvěma tepelně izolačními deskami (Isover). Z exteriérové strany je připevněna pomocí lepidla (caparol) dřevovláknitá deska Hobra (Smrečina Hofatex), která tvoří společně s dalšími materiály fasádní systém ECO Line (Caparol). Další materiály fasádního systému jsou penetrace pod omítky (Caparol), strukturovaná minerální omítka (Caparol), výstuţná vrstva (Caparol), výstuţná sklotextilní tkanina (Caparol). Z interiérové strany je na OSB desku připevněna instalační předstěna z kovových profilů CW a UW (Rigips), zakryta sádrovláknitou deskou (Rigips) a dokončena povrchově malířským nátěrem (Primalex). 35

36 Materiál použitý v konstrukci a zdroje Materiál pouţitý pro obvodový stěnový systém ALFAHAUS jsem našel na internetových stránkách firem. Ceny a informace ke konkrétnímu materiálu jsem našel buď v katalozích firem nebo na internetových stánkách. Tab.4 rozpis vrstev skladby od firmy ALFAHAUS ozn. materiál výrobce tl.(mm) cena za m²(kč) bez DPH 1 strukturovaná minerální omítka Caparol penetrace pod omítky Caparol 55 3 fasádní lepidlo Caparol výztuţná sklo-textilní tkanina Caparol 20 5 dřevovláknitá deska Smrečina Hofatex lepidlo Caparol 24 7 tepelná izolační deska Isover tepelná izolační deska Isover nosná dřevěná sloupková kce 60/160 pila Dolní loučky OSB deska pila Union s.r.o vzduchová mezera sádrovláknitá deska RF Rigips 12,5 53,96 13 spárovací tmel Rigips 26,6 14 ocelový profil UW Rigips 20,4 15 ocelový profil CW Rigips 55,48 16 pěnové těsnění Rigips 5,2 17 šrouby SDK 25 Rigips 2,4 18 vnitřní malířská barva 2xnátěr Primalex ,5 1365,34 36

37 7.2 Porovnání výsledku a tabulkové hodnocení Zhodnocení výsledků je porovnáno podle stejné nebo podobné tepelné náročnosti U=0,2W/m 2.K mezi systémy od jednotlivých firem. Porovnáváme ceny za m² a také jednotlivé tloušťky celé obvodové stěny. Výsledky jsou hodnoceny pořadovým umístěním, které jsou rozepsány v tabulkách. hodnocení: 1. nejlepší nejhorší Tab.5 hodnocení výsledků ceny za m² (Kč bez DPH) hodnocení systému výrobci cena za m² (Kč bez DPH) 1. Haas-fertigbau 1261,21 2. ALFAHAUS 1365,34 3. ROVAXs.r.o 1406,06 4. České dřevostavby s.r.o 1830 Tab.6 hodnocení výsledků tl. obvodové stěny hodnocení systému výrobci tl. obvodové stěny 1. Haas-fertigbau ALFAHAUS 299,5 3. České dřevostavby s.r.o ROVAXs.r.o 325 Tab.7 hodnocení výsledků celkem hodnocení systému výrobci cena za m² (Kč bez DPH) tl. obvodové stěny (mm) 1. Haas-fertigbau 1261, ALFAHAUS 1365,34 299,5 3. ROVAXs.r.o 1406, České dřevostavby s.r.o

38 7.3 Vyhodnocení výsledků Podle tabulek a výsledků zhodnotíme jaký systém je pro nás nejlepší z hlediska ceny a celkové tloušťky obvodové stěny rámové konstrukce. Dojdeme k výsledku, ţe podle ceny je pro nás nejvýhodnější systém obvodové stěny rámové konstrukce pouţívaný firmou HAAS-FERTIGBAU, kde za m² stěny zaplatíme 1261Kč bez DPH. Podle tloušťky je pro nás nejlepší taky systém pouţívaný firmou HAAS-FERTIGBAU, kde je tloušťka obvodové stěny rámové konstrukce 223mm. Velká odlišnost konstrukce firmy České dřevostavby od ostatních je dána cenou za dodávané řezivo. Zbývající firmy odebírají řezivo od soukromého maloprodejce,kdeţto firma České dřevostavby s.r.o. odebírá řezivo od větší pily a tím je i vyšší cena za m 3. Výsledky jsem vyhodnotil v mé práci podle cen, které mi byly dodány dodavatelskými firmami. Na jednotlivé materiály v konstrukcích není přidána ţádná marţe ani sleva! Výsledek mé práce nemá za cíl firmy poškodit ani vnutit můj názor na danou problematiku.. Hodnotil jsem obvodové stěny rámových konstrukcí, které se na trhu nachází a snaţil jsem se pomoct v rozhodování začínajícím firmám nebo odběratelům (viz. cíl práce). 38

39 8 Porovnání cen za typovou dřevostavbu Rozhodl jsem se, ţe pro lepší názornost získaných výsledků, by mohla být ukázána cenová kalkulace za zvolený typový dům. Ceny budou bez DPH vloţeny do tabulky, kterou jsem převzal na internetových stránkách V tabulce jsou uvedeny i další ceny, které jsou potřeba pro stavbu dřevostavby rámové konstrukce bez základové desky. Ostatní ceny budu brát jako fixní parametr a variabilně se nám bude měnit cena za obvodovou stěnu, kterou uţ máme zjištěnou v první části. V kalkulaci bude uvedena k dané poloţce za materiál i cena za vynaloţenou práci. Výsledkem bude celková cena za dvoupodlaţní dřevostavbu rámové konstrukce bez základů a pozemku. 39

40 9 Typová dřevostavba Vybraná typová dřevostavba je dvoupodlaţní kde v přízemí je vchod, kterým vstupujeme do chodby, kde máme přístup do koupelny a obývacího pokoje s kuchyní. Dále v chodbě se nachází schodiště, kterým se dostaneme do druhého nadzemního podlaţí domu, kde se nachází naproti schodišti pokoj pro dítě a vlevo od schodiště loţnice s pracovnou. Dispoziční řešení není ideální, ale v našem případě jde především o půdorysný rozměr domu, který je 7950x8270mm s půdorysnou plochou 131,5m². Rozměry domu vloţíme do tabulky, čím získáme přibliţnou cenu domu v závislosti na porovnání ceny našich obvodových stěn. Obr.12 půdorysné a dispoziční řešení typové dřevostavby 40

41 Obr.13 pohledy typové dřevostavby Pro představivost domu přiloţím i mnou vytvořený grafický návrh Obr.14 grafický návrh typové dřevostavby 41

42 10 Řešení výpočtu celkové ceny za dřevostavbu 10.1 Fixní hodnota Tabulku získanou ze stránek firmy České dřevostavby s.r.o, jsem pouţil pro získání fixních cen za dům bez cen za obvodové stěny, které budu postupně vypočítávat pro náš typový dům a připočtu je k fixní ceně. Součtem nám vyjde celková cena domu s DPH bez základů, výkopových prácí a pozemku. 42

43 Tab.8rozpis fixních cen za materiál a práci pro typovou dřevostavbu o půdorysné ploše 132m² Stavba na klíč - soupis materiálů a práce cena za 1 m2 součet materiálů cena za 1 m2 k tomu práce Opláštění obvodových stěn zevnitř sadrokartonem síla 12 mm., přetmelení, vybroušení Vazníky impregnované ve tvaru A, tvořící podlahu a strop podkroví, půdy Paropropustná folie na střeše Latě + kontralatě 50x30 mm, impregnované Střecha - šindel (dle volby Bramac,Lindab ) Klempířské prvky titanzinek Izolační vata do stropu, síla 200 mm Parotěsná zábrana na stropě zevnitř Strop v přízemí sádrokarton Vata do stropu mezi patry síla mm Opláštění šikmých stěn a stropu v patře zevnitř sadrokartonem, síla 12 mm, přetmelení, vybroušení Vnitřní příčky v přízemí síla 90 mm,+ vata 60mm + 2x sádrokarton, přetmelení, vybroušení Vnitřní příčky v patře síla 90 mm,+ vata 60mm + 2x sádrokarton, přetmelení, vybroušení Skladba podlahy v patře ( mm+ 0SB síla 15 mm ) Koberec, lino, dlažba v patře, jednotná cena Koberec, lino, dlažba v přízemí, jednotná cena Obklady koupelna v přízemí + WC, do výšky oken Obklady koupelny v patře + WC, do výšky oken Vnitřní obložkové zárubně + dveře foliované Malba bílá, přízemí Spojovací materiál Elektroinstalace Vodoinstalace + odpady Topení - přimotopné konvektory Vchodové dveře + okna (plastová, bílá), K-Wh 1,1 profil pětikomorový Doprava - do 30 km Projekt ( typizovaný ) 0 zdarma Cena materiálu a práce ,- DPH 9% - změna DPH v roce , Fixní cena s DPH ,- 43

44 Konečná cena stavby na klíč můţe být niţší, nebo i vyšší, neţ uvádím. Bude záleţet na vašich poţadavcích, nadstandardním vybavení novostavby a umístění stavebního pozemku a dostupností stavby Cena za obvodové stěny + celková cena dřevostavby Vypočítanou celkovou plochu obvodových stěn zjistím z vytvořených pohledů, které jsou v obrázku č.16 anebo v příloze. Pro výpočet celkové ceny dřevostavby k jednotlivým obvodovým stěnovým konstrukcím, celkovou plochu domu vynásobím cenou za m 2 obvodové stěny. Plochu obvodových stěn počítáme i bez odečtení stavebně truhlářských prvků ve stěně. 44

45 České dřevostavby Tab.9 rozpis cen za materiál a práci České dřevostavby s.r.o stručný soupis použitého materiálu České dřevostavby s.r.o Cena za materiál ceny za práci na m²(kč) m²(kč) Venkovní obvodové stěny s impregnované fošny 40 x Venkovní opláštění OSB 3 síla 15 mm 260 Izolační vata 140 mm. do obvodových stěn 60 Venkovní fasáda (polystyrén síla 100 mm., lepidlo, tenkovrstvá omítka) 450 Parotěsná zábrana na obvodovích stěnách zevnitř 80 Opláštění obvodových stěn zevnitř sadrokartonem síla 12,5 mm., přetmelení, vybroušení celkem cena celkem za obvodovou stěnu za m² celková plocha obvodových stěn m² 138 cena celkem za obvodovou stěnu za celý dům fixní cena za dřevostavbu cena celkem za dřevostavbu bez DPH DPH 0,09 celkem DPH cena celkem za dřevostavbu s DPH (kč) ,- 45

46 ROVAXs.r.o Tab.10 rozpis cen za materiál a práci ROVAX s.r.o cena za ceny za práci na m² materiál stručný soupis použitého materiálu ROVAXs.r.o (Kč) m²(kč) Venkovní obvodové stěny s impregnované fošny 60 x Venkovní opláštění sádrovláknitá deska rigidur 12,5mm 260 Izolační vata 140 mm. do obvodových stěn ( Isover ) 60 Venkovní fasáda (polystyrén Styropor síla 50 mm., výztuţná sklotextilní tkanina, lepidlo, vrchní brobarvená tenkovrstvá omítka ECOLOR) 450 Parotěsná zábrana na obvodovích stěnách zevnitř ( Dape typ AB) 80 Opláštění obvodových stěn zevnitř sadrovláknitá deska (rigips) síla 12,5 mm + profili na vzduch.mezeru+ 2x nátěr malířský 280 celkem cena celkem za obvodovou stěnu za m² celková plocha obvodových stěn m² 138 cena celkem za obvodovou stěnu za celý dům fixní cena za dřevostavbu cena celkem za dřevostavbu bez DPH DPH 0,09 celkem DPH cena celkem za dřevostavbu s DPH (kč) ,- 46

47 HAAS- FERTIGBAU Tab.11 rozpis cen za materiál a práci HAAS- FERTIGBAU ceny za práci cena za na materiál stručný soupis použitého materiálu HAAS-FERTIGBAU m²(kč) m² (Kč) Venkovní obvodové stěny s impregnované fošny 60 x ,21 Vnitřní opláštění dřevotřísková deska síla 13 mm 260 Venkovní opláštění dřevotřísková deska síla 13 mm 260 Izolační vata 140 mm. do obvodových stěn 60 Venkovní fasáda (polystyrén síla 40 mm., perlinka, lepidlo, vrchní minerální stěrková bílá omítka) 450 Parotěsná zábrana na obvodovích stěnách zevnitř 80 Opláštění obvodových stěn zevnitř sadrokartonem síla 12,5 mm., přetmelení, vybroušení 280 celkem ,21 cena celkem za obvodovou stěnu za m² celková plocha obvodových stěn m² 138 cena celkem za obvodovou stěnu za celý dům fixní cena za dřevostavbu cena celkem za dřevostavbu bez DPH ,- DPH 0,09 celkem DPH cena celkem za dřevostavbu s DPH (Kč)

48 ALFAHAUS Tab.12 rozpis cen za materiál a práci ALFAHAUS cena za ceny za práci na m² materiál stručný soupis použitého materiálu ALFAHAUS (Kč) m² (Kč) Venkovní obvodové stěny s impregnované fošny 60 x ,34 Vnitřní opláštění OSB síla 18 mm 260 Izolační deska 160 mm. do obvodových stěn fasádní systém ECO Line (lepení desek, výztuţová vrstva,povrchová úprava,dřevovláknitá deska ) 450 Opláštění obvodových stěn zevnitř sadrovláknitá deska (rigips) síla 12,5 mm + profili na vzduch.mezeru 280 celkem ,34 cena celkem za obvodovou stěnu za m² celková plocha obvodových stěn m² 138 cena celkem za obvodovou stěnu za celý dům fixní cena za dřevostavbu cena celkem za dřevostavbu bez DPH DPH 0,09 celkem DPH cena celkem za dřevostavbu s DPH (Kč) ,- 48

49 10.3 Porovnání výsledků Tab.13 vyhodnocení konečných cen za typovou dřevostavbu bez DPH (Kč) Umístění systémy obvodových stěnových konstrukcí celkové ceny za dřevostavbu bez DPH (Kč) 1. ALFAHAUS ,- 2. ROVAXs.r.o ,- 3. HAAS-FERTIGBAU ,- 4. České dřevostavby s.r.o ,- Tab.14 vyhodnocení cen za práci na m² obvodové stěny bez DPH (Kč) Umístění systémy obvodových stěnových konstrukcí cena za práci na m² obvodové stěny bez DPH (Kč) 1. ALFAHAUS ROVAXs.r.o České dřevostavby s.r.o HAAS-FERTIGBAU Tab.15 vyhodnocení cen za obvodové stěny bez DPH (Kč) Umístění systémy obvodových stěnových konstrukcí cena za obvodové stěny celkem bez DPH (Kč) 1. ALFAHAUS ROVAXs.r.o HAAS-FERTIGBAU České dřevostavby s.r.o
