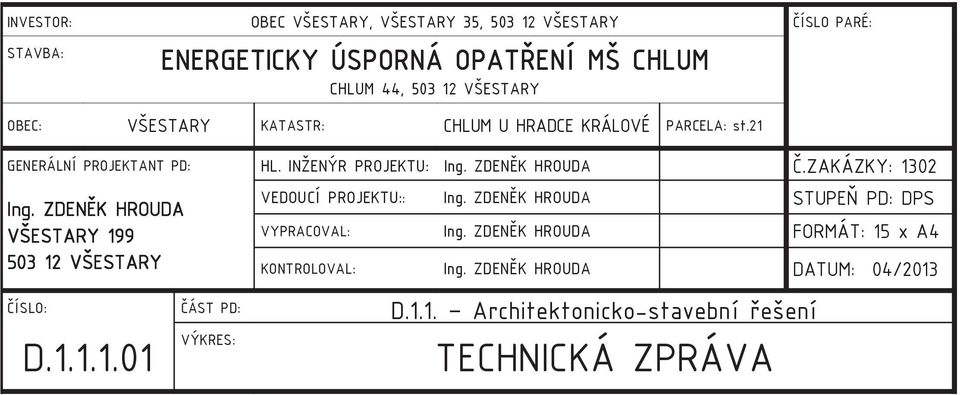

1 !"!" ##!" "!$ %&' ($!')*(" +,'-$.!"$ '-- +,'-$.!"$ $"(" +,'-$.!"$ "0$ $ // +,'-$.!"$ 1 2# +,'-$.!"$ $" #3 $ $'''45678&9:&;+86:;<%&=>9?+@A9B9+@ $'''' *!-

2 Obsah : a úel objektu...3 b zásady architektonického, funkního, dispoziního a výtvarného ešení a ešení vegetaních úprav okolí objektu, vetnešení pístupu a užívání objektu osobami s omezenou schopností pohybu a orientace,...3 c kapacity, užitkové plochy, obestavné prostory, zastavné plochy, orientace, osvtlení a oslunní,...3 d technické a konstrukní ešení objektu, jeho zdvodnní ve vazb na užití objektu a jeho požadovanou životnost,...4 d.1 SVISLÉ KONSTRUKCE...4 d.1.1 Stávající...4 d.1.2 Navrhované...4 d.2 VODOROVNÉ KONSTRUKCE...4 d.2.1 Stávající...4 d.2.2 Navrhované...4 d.3 STEŠNÍ KONSTRUKCE...4 d.3.1 Stávající...4 d.3.2 Navrhované...4 d.4 BOURACÍ PRÁCE...6 d.5 HYDROIZOLACE...7 d.6 Tepelné izolace...7 d.7 KOMÍNY...8 d.8 POVRCHY...8 d.8.1 podlahy...8 d.8.2 stny...8 d.9 MALBY, NÁTRY...9 d.10 HROMOSVOD...9 d.11 DOPLUJÍCÍ KONSTRUKCE...10 d.12 OCELOVÉ KONSTRUKCE...10 d.13 VÝPLN OTVOR...11 d.13.1 Okna...11 d.13.2 Dvee...11 d.13.3 Stešní vikýe...11 d.13.4 Technologický postup výmny oken výplní otvor...11 d.14 Klempíské výrobky...13 e tepeln technické vlastnosti stavebních konstrukcí a výplní otvor,...13 f zpsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického przkumu,...13 g vliv objektu a jeho užívání na životní prostedí a ešení pípadných negativních úink,...13 h dopravní ešení,...13 i ochrana objektu ped škodlivými vlivy vnjšího prostedí, protiradonová opatení,...13 j dodržení obecných požadavk na výstavbu...13 k NÁVOD NA UŽÍVÁNÍ KONSTRUKCÍ...14 k.1 ETICS...14 k.2 Stecha objektu...15 Adresa: Všestary 199, Všestary Strana 2/15

3 A ÚEL OBJEKTU Stávající objekt se nachází v obci Chlum.p.44. Objekt leží v centru obce. Objekt je využíván jako obecní mateská školka. B ZÁSADY ARCHITEKTONICKÉHO, FUNKNÍHO, DISPOZINÍHO A VÝTVARNÉHO EŠENÍ A EŠENÍ VEGETANÍCH ÚPRAV OKOLÍ OBJEKTU, VETN EŠENÍ PÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE, Zámrem investora je provedení zateplení stn kontaktním zateplovacím systémem ETICS, zateplení stropu 2.NP, zateplení plochých stech, výmna oken a stešní krytiny šikmých stech. Architektonický ráz objektu je do znané míry peduren objektem a jeho okolím. Vlastní návrh vychází z požadavk investora. Z architektonického hlediska nebude mnno lenní fasády a výškové pomry hebene, íms apod. Na povrchovou úpravu zateplovacího systému ETICS bude použita vrchní silikonová omítka probarvená ve hmot. Barevné ešení bude vycházet z kombinace dvou barevných odstín žluté. Nové okenní výpln budou plastové s bílým rámem ve shodném okenním otvoru, jako stávající výpln. Vnjší ostní a nadpraží bude zatepleno systémem ETICS s tlouš kou izolantu mm. Stešní krytina šikmých stech bude sjednocena a bude z vláknocementových šablon rozmru 400x400mm v odstínu grafitové šedé. Všechny nové klempíské prvky budou titanzinkové. Ped provádním výkopových prací je nutné nechat vytýit všechny inženýrské sít a zajistit jejich ochranu v prbhu výstavby. C KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVNÉ PROSTORY, ZASTAVNÉ PLOCHY, ORIENTACE, OSVTLENÍ A OSLUNNÍ, Kapacitní bilance prostor: istá plocha (1.PP): cca 19,30 m2 istá plocha (1.NP): cca 236,49 m2 istá plocha (2.NP): cca 175,06 m2 istá plocha (3.NP): cca 182,44 m2 celkem: cca 613,29 m2 Osvtlení, oslunní Všechny prostory jsou osvtleny pirozeným denním svtlem, pop. sdruženým nebo umlým. Adresa: Všestary 199, Všestary Strana 3/15

4 D TECHNICKÉ A KONSTRUKNÍ EŠENÍ OBJEKTU, JEHO ZDVODNNÍ VE VAZB NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST, Pro snížení energetické náronosti budovy je navrženo zateplení objektu. d.1 SVISLÉ KONSTRUKCE d.1.1 Stávající Konstrukní systém objektu je tvoen nosnými stnami a kombinací plochých kleneb a devných trámových strop. Nosný systém dotené budovy tvoí jeden dilataní celek. Obvodový pláš je tvoen stnami pravdpodobn z plných pálených cihel s okenními prosklenými výplnmi. Sokl budovy je tvoen opracovanými pískovcovými kvádry s prbžnou spárou. Vnitní dlící konstrukce jsou pravdpodobn z CPP. d.1.2 Navrhované Nejsou navrhovány nové svislé konstrukce. d.2 VODOROVNÉ KONSTRUKCE d.2.1 Stávající Strop nad 1.PP je cihelný klenbový. Stropní konstrukce nad 1.NP jsou tvoeny klenbami a ásten devnými trámovými stropy. Strop nad výdejnou jídel je z ocelových profil a vložek Hurdis. Strop nad 2.NP tvoí devný trámový strop. d.2.2 Navrhované Nejsou navrhovány nové vodorovné nosné konstrukce. Zateplení strop viz bod d.6 d.3 STEŠNÍ KONSTRUKCE d.3.1 Stávající Nad výdejnou jídel a WC je provedena plochá stecha s krytinou z asfaltových pás. Stešní konstrukce nad závtím je plochá s krytinou plechovou drážkovanou. Nad místnostmi ve 2.NP je šikmá stecha s konstrukcí z devných trám a s krytinou z asfaltových šindel. Podhled tchto místností tvoí omítka na devném podbití. Stecha pdy je tvoena vaznicovou soustavou z devných trám, devným záklopem a krytinou z vláknocementových šablon. V plných vazbách jsou vazné trámy. Ve steše jsou osazeny výlezy ke komínm a k údržb sirény HZS. d.3.2 Navrhované d Ploché stechy Stávající plochá stecha nad výdejnou jídel a nad WC bude nov zateplena. Ped provádním je nutné provést sondu do stešního plášt a podle výsledk zvolit vhodný druh kotvení nové hydroizolace. Stávající krytina z asfaltových pás bude ponechána (pípadn lokáln vyspravena) a bude sloužit jako parozábrana. Atika bude zvýšena nabetonováním železobetonového vnce s výztuží R10505 profilu 12 mm s tmínky pr. 6 mm po 200mm. V rozích bude výztuž provázána. Adresa: Všestary 199, Všestary Strana 4/15

5 Ped zateplením bude provedeno oištní stávající konstrukce stechy, odstranní oplechování a demontáž podokapního žlabu v. hák. Zateplení stešního plášt bude provedeno pilepením 50mm EPS 100S a následn bude pilepena druhá vrstva EPS 100S tl. 200 mm. Vnitní a horní strana atiky bude zateplena EPS s písadou grafitu tl. 120mm. Podkladní asfaltový pás bude samolepící a v pesazích bude svaen. Konstrukce zateplení bude kotvena k podkladu kotvami vhodného typu a délky. Na podkladní asfaltový pás bude navaen vrchní krycí pás z modifikovaného asfaltu SBS s bidlicovým posypem. Nad závtím bude provedena nová drážkovaná krytina z titanzinkového plechu. Pod krytinou bude osazena mikroventilaní rohož. Kotvení krytiny bude provedeno pevnými a posuvnými píponkami. Na pilehlou stnu bude krytina provedena do výše 300 mm. d Šikmé stechy Stávající krov bude ped provádním prozkoumán z hlediska výskytu devokazného hmyzu a hub a pípadn napadené ásti i prvky bude nutné vymnit. Pedpokládá se odstranní stávajícího bednní. Na stechách se sklonem menším než 30 bude provedeno nové prkenné bednní s pojistnou difzn otevenou membránou (rd=max. 0,02m) celoplošn slepenou aplikaními páskami pop. celoplošn svaenou. Dotsnní pod kontralatmi bude provedeno tsnící páskou pop. tsnícím lepidlem. Na stechách se sklonem vtším než 30 bude provedena s pojistnou difzn otevenou membránou (rd=max. 0,02m). Bude použita podstešní membrána bez reakce na impegnaní nátry proti devokaznému hmyzu a houbám. Veškeré devné konstrukce budou impregnovány proti psobení devokazného hmyzu a devokazných hub vhodným nátrem pop. nástikem s úinnými látkami. Do konstrukce stechy budou osazeny nové stešní prosvtlující vikýe 600x600 mm a výlezy na stechu pro revizi komín a zaízení na steše. V místech viký a nutného ukotvení sloupk plošiny bude provedena výmna z devných trám 60x140mm. Stávající stešní krytina bude odstranna a nahrazena novou skládanou plochou vláknocementovou krytinou grafitové barvy. Nová krytina bude provedena na nové la ování z latí 60x40mm v roztei 210 mm (pro tvercovou šablonu 400x400mm a dle pedpisu výrobce krytiny). Vzduchová mezera, mezi kontralatmi 50x50mm na stávající krokve resp. nové devné bednní opatené novou pojistnou difúzn otevenou membránou (provedení difzní membrány viz výše), bude zajiš ovat vtrání stechy. V místech okapní hrany, nároží, kolem viký a prostup bude la ování zhuštno dle pedpisu výrobce krytiny. Pro odvtrání budou u hebene osazeny typové vtrací hlavice. Heben bude proveden z kónických velkých hebená kotvených k hebenové lati 40x60 mm s pesahem 90 mm. Hebená bude kotven vruty a píchytkami dle technologického pedpisu výrobce. Pod hebenáem bude osazen plastový vtrací pás s kartáem. Na styku nároží a hebene budou osazeny typové rozboovací hebenáe, pro ukonení nároží u okapu bude osazen ukonovací hebená nároží. Veškeré prostupy budou ešeny typovými prostupovými taškami (anténní, odvtrání kanalizace, odvtrání stechy apod). Veškeré oplechování na steše bude nové z titanzinkového plechu. Jedná se o nástešní žlaby, oplechování okapní hrany s nástešními žlaby, okapnici v míst podokapního žlabu, oplechování úžlabí, komín a osazení závtrné lišty na štítové hran stechy, atiky apod. Veškeré Adresa: Všestary 199, Všestary Strana 5/15

6 postupy a provedení budou v souladu s technologickým pedpisem výrobce a normou SN Pro pístup ke komínm a anténám STA budou osazeny typové stoupací plošiny. Pro pístup k sirén HZS bude osazena ocelová žárov zinkovaná lávka kotvené ke krovu. V ploše stechy budou osazeny protisnhové háky dle pedpisu výrobce krytiny. Háky budou v barv krytiny. d.4 BOURACÍ PRÁCE Ped zapoetím prací je nutné provést przkum stávajícího devného krovu s ohledem na napadení devokazným hmyzem pop. devokaznými houbami. V pípad zjištní informací jiných, než se kterými bylo uvažováno v projektu, je nutné neprodlen kontaktovat projektanta a zdržet se prací, které by mohly mít negativní vliv na stavby i okolí. Stávající azbestocementová krytina šikmé stechy bude odstranna vetn všech prvk na steše (nap. Hromosvod, revizní lávky, stešní výlezy, stožáry apod. Ped zapoetím demontáže stešní krytiny bude proveden test na pítomnost azbestu ve stešní krytin. V pípad potvrzení výskytu azbestových vláken v materiálu krytiny bude postupováno pi demontáži a odstraování jako s nebezpeným odpadem a budou pijata opatení k zabránní šíení azbestových vláken do stavby a jejího okolí dle píslušných platných pedpis (viz píloha D ). V pípad zjištní informací jiných, než se kterými bylo uvažováno v projektu, je nutné neprodlen kontaktovat projektanta a zdržet se prací, které by mohly mít negativní vliv na stavby i okolí. Ped zapoetím prací je nutné provést przkum stávajících vedení, jejich funknosti a možného použití pop. nutné výmny ásti vedení. Dále je nutné provést przkum stávajícího stropu nad místnostmi a urit místo pro vlez do podstešního prostoru. Bude provedena demontáž všech klempíských prvk, stávajících deš ových svod, podokapních žlab, nástešních žlab, oplechování stech a atik apod. Budou odstranny všechny stávající devné okenní výpln, výpl ze sklenných tvárnic v koteln, stávající hlavní vchodové dvee s ocelovým rámem a vedlejší devné vchodové dvee. Bude provedena demontáž stávajících vnitních i vnjších parapet. Pda ve 3.NP bude vyklizena pro realizaci impregnace proti devokaznému hmyzu a houbám a pro zateplení. Jeden komín bude ubourán k podlaze pdy. Druhý komín bude v nadstešní ásti ubourán pod úrove stešního plášt a nov vyzdn. Ve 2.NP bude ve strop nad m proveden vstupní otvor do podstešního prostoru s požární odolností EW 30 DP3. Bourané konstrukce jsou uvedeny ve výkresové píloze této dokumentace. Pi bourání je nutné dodržovat všechny bezpenostní pedpisy a normy zvlášt související s bouracími pracemi a pracemi ve výškách. Pi pracích musí být pracovníci vybaveni všemi pedepsanými pomckami a prostedky. Musí být seznámeni se všemi bezpenostními pedpisy. Bourací práce je nutné provádt za stálé pítomnosti zpsobilé osoby. Adresa: Všestary 199, Všestary Strana 6/15

7 Bouraný materiál je nutno prbžn odstraovat z objektu, nesmí dojít k lokálnímu petžování konstrukce. Pi jakýchkoliv poruchách konstrukcí, které se projeví pi provádní bouracích, nebo zajiš ovacích prací je nutné zastavit práce a okamžit oznámit stav konstrukcí zpracovateli dokumentace. Pi bouracích pracích je nutné dbát zvýšené opatrnosti, aby nedošlo k ohrožení život, nebo zdraví pracovník a aby bourané konstrukce neporušily zbývající nosné konstrukce. Ped zapoetím bouracích prací je nutné provést odpojení všech rozvodných medií nacházejících v prostoru bouraných konstrukcích. d.5 HYDROIZOLACE Stávající plochá stecha nad výdejnou jídel a WC bude nov zateplena deskami z polystyrénu v celkové tlouš ce 250 mm, které budou k podkladní konstrukci lepeny a následn po položení podkladního asfaltového pásu bude provedeno kotvení vhodnými kotvami. Podkladní asfaltový pás bude samolepící a v pesazích bude svaen. Na podkladní asfaltový pás bude navaen vrchní krycí pás z modifikovaného asfaltu SBS s bidlicovým posypem. Ped provádním stavby budou provedeny výtažné zkoušky hmoždinek na ploché steše a provedení sondy do skladby stechy ploché stechy. Spád hydroizolaního souvrství bude dle stávajícího spádu min. 1,75%. Asfaltové pásy budou ukoneny na horní hran atiky, která bude zvýšena železobetonovým vncem a zateplena polystyrénem EPS vkládaného mezi devné lat, které slouží pro provedení oplechování atiky. Odvodnní stechy bude provedeno podokapním žlabem do deš ového svodu. Hydroizolace stechy bude také provedena na sousední svislou obvodovou stnu do výšky min. 300mm nad úrove stešního plášt. Všechny klempíské prvky, které mohou být narušeny bitumenovou korozí (okapnice, žlaby, kolena apod.) budou ze strany stékající vody chránny nátrem. Na stechách se sklonem menším než 30 bude provedeno nové prkenné bednní s pojistnou difzn otevenou membránou (rd=max. 0,02m) celoplošn slepenou aplikaními páskami pop. celoplošn svaenou. Dotsnní pod kontralatmi bude provedeno tsnící páskou pop. tsnícím lepidlem. Na stechách se sklonem vtším než 30 bude provedena s pojistnou difzn otevenou membránou (rd=max. 0,02m). Bude použita podstešní membrána bez reakce na impegnaní nátry proti devokaznému hmyzu a houbám. Veškeré devné konstrukce budou impregnovány proti psobení devokazného hmyzu a devokazných hub vhodným nátrem pop. nástikem s úinnými látkami. d.6 Tepelné izolace Zateplení stropu nad 2.NP (nad m ) volným položením minerální tepelné izolace (D= max. 0,041 W/(m.K) tl. 200 mm a pekrytí difzn otevenou pojistnou fólií urenou pro kontakt s tepelnou izolací Zateplení stropu nad 2.NP (z prostoru pdy) volným položením minerální tepelné izolace (D = max. 0,041 W/(m.K) tl. 300 mm a pekrytí difzn otevenou pojistnou fólií urenou pro kontakt s tepelnou izolací Zateplení stešního plášt nad 1.NP (výdejna jídel a WC) bude provedeno položením 50 mm EPS 100S (D = max. 0,037 W/(m.K)) a 200 mm EPS 100S (D =max. 0,037W/ (m.k)). Zateplení obvodových stn 1.NP-3.NP je navrženo zateplovacím systémem ETICS s tepelnou izolací z šedého expandovaného polystyrénu s grafitovou písadou (D = max. 0,032 W/ (m.k)) tl. 120 mm. Ostní, parapety, nadpraží obvodových výplní a spodní hrany resp. Adresa: Všestary 199, Všestary Strana 7/15

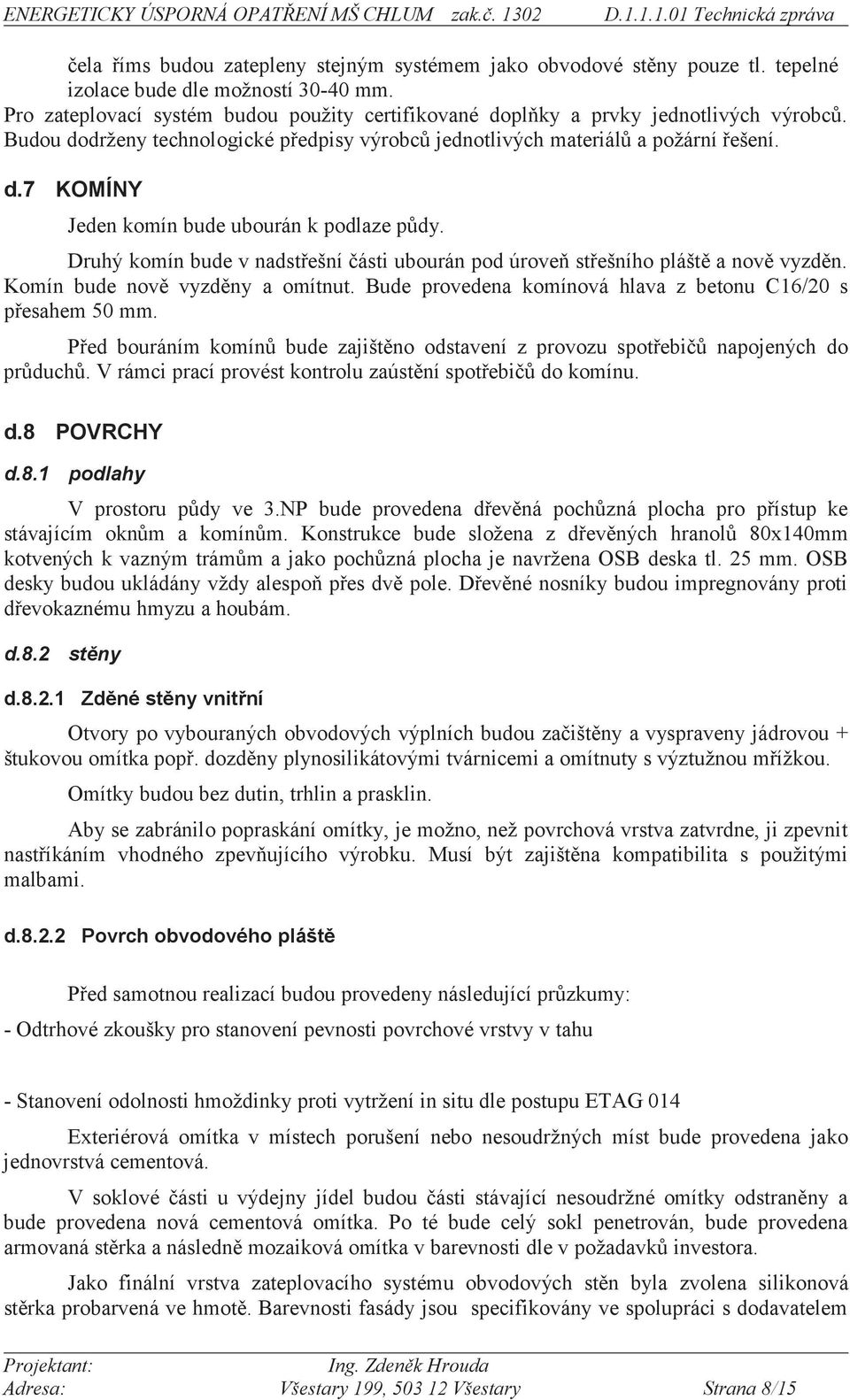

8 ela íms budou zatepleny stejným systémem jako obvodové stny pouze tl. tepelné izolace bude dle možností mm. Pro zateplovací systém budou použity certifikované doplky a prvky jednotlivých výrobc. Budou dodrženy technologické pedpisy výrobc jednotlivých materiál a požární ešení. d.7 KOMÍNY Jeden komín bude ubourán k podlaze pdy. Druhý komín bude v nadstešní ásti ubourán pod úrove stešního plášt a nov vyzdn. Komín bude nov vyzdny a omítnut. Bude provedena komínová hlava z betonu C16/20 s pesahem 50 mm. Ped bouráním komín bude zajištno odstavení z provozu spotebi napojených do prduch. V rámci prací provést kontrolu zaústní spotebi do komínu. d.8 POVRCHY d.8.1 podlahy V prostoru pdy ve 3.NP bude provedena devná pochzná plocha pro pístup ke stávajícím oknm a komínm. Konstrukce bude složena z devných hranol 80x140mm kotvených k vazným trámm a jako pochzná plocha je navržena OSB deska tl. 25 mm. OSB desky budou ukládány vždy alespo pes dv pole. Devné nosníky budou impregnovány proti devokaznému hmyzu a houbám. d.8.2 stny d Zdné stny vnitní Otvory po vybouraných obvodových výplních budou zaištny a vyspraveny jádrovou + štukovou omítka pop. dozdny plynosilikátovými tvárnicemi a omítnuty s výztužnou mížkou. Omítky budou bez dutin, trhlin a prasklin. Aby se zabránilo popraskání omítky, je možno, než povrchová vrstva zatvrdne, ji zpevnit nastíkáním vhodného zpevujícího výrobku. Musí být zajištna kompatibilita s použitými malbami. d Povrch obvodového plášt Ped samotnou realizací budou provedeny následující przkumy: - Odtrhové zkoušky pro stanovení pevnosti povrchové vrstvy v tahu - Stanovení odolnosti hmoždinky proti vytržení in situ dle postupu ETAG 014 Exteriérová omítka v místech porušení nebo nesoudržných míst bude provedena jako jednovrstvá cementová. V soklové ásti u výdejny jídel budou ásti stávající nesoudržné omítky odstranny a bude provedena nová cementová omítka. Po té bude celý sokl penetrován, bude provedena armovaná strka a následn mozaiková omítka v barevnosti dle v požadavk investora. Jako finální vrstva zateplovacího systému obvodových stn byla zvolena silikonová strka probarvená ve hmot. Barevnosti fasády jsou specifikovány ve spolupráci s dodavatelem Adresa: Všestary 199, Všestary Strana 8/15

9 pímo na stavb na funkním vzorku. Pedpokládá se, že dodavatel vyvzorkuje navrženou strkovou fasádu na ploše o rozmrech min. 1x1m, finální výbr bude potvrzen investorem zápisem do stavebního deníku. Odstíny omítek budou odsouhlaseny pracovníkem odboru památkové pée. Všechny spáry mezi pískovcovými kvádry budou vyškrabány, povrch kvádr tlakov pop. mechanicky oištn a spáry budou nov vyspárovány vhodnou paropropustnou hmotou. Na povrch bude aplikován hydrofobní paropropustný zpevující nátr nemnící barvu kamene. d Keramické obklady V místech, kde byl odstrann keramický obklad bude doplnn nový keramický obklad stejného formátu, barvy a typu. d.9 MALBY, NÁTRY Všechny upravovaní omítky a opláštní budou vymalovány interiérovými nestíratelnými barvami. Malby budou shodné se stávajícím odstínem. Zpsob nanášení nátr a maleb musí odpovídat požadované kvalit, tj. nástikem, resp. válekem. Pro ocelové kce s 5-ti letou zárukou na nátry, bude nátr aplikován na otryskaný povrch. Omítky a betony musí být ped nátrem dostaten vyzrálé. Nátry se nesmí provádt pod teplotou +5 C, ani nad prmrnými denními teplotami +30 C. Barevnost dle koncepce barevného ešení a materiálového listu (odstíny dle vzorníku RAL nebo Tollens Rotoll a Facade), nátry budou dvounásobné, saténové. nátr Fasáda: kombinace svtle a stedn tmavé žluté Okna bílá (RAL 9010) Klempíské výrobky: Titanzinek Povrchová úprava doplujících kovových konstrukcí: žárové zinkování, u ocelových konstrukcí, kde je v projektu pedepsán nátr: 1x základní a 2x vrchní krycí d.10 HROMOSVOD Objekt je opaten valbovou a sedlovou stechou, krytou nov vláknocementovou krytinou. Oplechování stechy bude provedeno titanzinkovaným plechem. Nad stechu vystupuje komín, stožár antény STA, stožár sirény HZS a potebné pístupové prvky (plošiny, okna a lávka). Ze stechy dále vystupuje vtrací hlavice. Pro ochranu ped bleskem byla zvolena 2. tída LPS. Pro návrh jímací soustavy byly zvoleny metody ochranného úhlu a valící se koule. Jímací soustava bude hebenová, v prostoru hebene, komín a stožár doplnná tyovými jímai. Jímací vodie budou na krytin vedeny na vhodném typu podpr PV15. Na oplechování budou upevnny svorkami SU. Podpry a svorky budou nerezové a budou instalovány v odstupech 1m. Na jímací soustavu budou napojeny také další kovové konstrukce na steše, nap. lávka u sirény, stoupací plošiny apod. Ochrana sirény HZS a stožáru s anténami STA bude provedena oddálenými jímai (tyto stožáry nebudou pipojeny na hromosvod). Adresa: Všestary 199, Všestary Strana 9/15

10 Na svodové vodie budou napojeny okapní žlaby a trubky. Svody budou rozmístny v max. vzdálenosti 10m. Budou instalovány na vhodných nerezových podprách, umístných v odstupech 1m. Napojení svod na uzemnní bude provedeno pes zkušební svorky. Místa stávajících tí svod budou využity pro napojení na stávající uzemnní. Nad terénem budou svody chránny nerezovými ochrannými úhelníky. V míst nových svod bude provedeno uzemnní pomocí zemnících tyí. Bude použita dvojice tyí s pivaenými svorkami. Odboka z uzemnní bude drátem FeZn 10 mm ke zkušební svorce. Antikorozní ochrana spoj v zemi a vývod nad terén bude provedena v souladu s SN Materiál pro uzemnní bude z FeZn. Jímací a svodové vodie budou v provedení z AlMgSi Ø8mm. Další materiál jímací a svodové soustavy bude, s ohledem na materiál oplechování, nerezový. Souástí dodávky hromosvodu jsou i potebné zemní práce pro zízení uzemnní. Vodie uzemnní budou vedeny v hloubce 0.6m. Tye budou osazeny do nejbližšího volného terénu s pedepsaným krytím 0.5m k povrchu terénu. U vchodu do objektu bude pro realizaci zemnní rozebrány zámková dlažba, která bude po provedení zemnní položena zpt. d.11 DOPLUJÍCÍ KONSTRUKCE Ve strop 2.NP bude proveden revizní a montážní otvor min. rozmr 700x700mm. Dvíka otvoru budou splovat požární odolnost EW 30 DP3. Na fasád budou osazeny nové vtrací mížky a žaluzie v rozmrech shodných se stávajícími prvky. Stávající vlajkové držáky budou upraveny o sílu zateplovacího systému a budou namontovány na pvodní místo. Povrchová úprava bude žárovým zinkováním. Všude na nárožích, okapnikách, místech pipojení na otvorové výpln apod. budou do zateplovacího systému použity typové lišty s integrovanou mížkou (pipojovací, rohová, rohová s okapnikou apod). Veškeré prostupy mezi dvma požárními úseky budou požárn utsnny dle požadavku vyplývajícího z požární zprávy. Kolem výdejny jídel, podél jihozápadní strany objektu bude proveden okapový chodník š. 500 mm ze štrku. Oddlení od travnatého povrchu bude provedeno zahradními betonovými obrubníky do betonového lože. Svod ze stechy závtí bude sveden do drenážní vsakovací trubky obsypanou drceným kamenivem. d.12 OCELOVÉ KONSTRUKCE Zámenické výrobky jsou povtšinou jednoduchých tvar, bžn užívané provedené z erné oceli a ošetené nátrem proti korozi a finálním nátrem dle RAL dle požadavk architekta. Prvky ve vnjším prostedí jsou žárov zinkovány. Jedná se pedevším o: - ocelovou lávku na steše - stožár na steše Zámenické výrobky budou provádny v úrovni ostatních použitých prvk (sváry pibrušovány, spáry rovnobžné, nerovnosti upraveny atd.). Adresa: Všestary 199, Všestary Strana 10/15

11 Nátry ocelových konstrukcí budou provedeny minimáln tívrstvé (základ + dva vrchní nátry) pokud nejsou žárov zinkovány. Odstíny jednotlivých nátrových hmot jsou stanoveny v barevném ešení a prbhu výstavby objektu mohou být zmnny dle požadavku investora. Veškeré nezabudované kovové konstrukce budou opateny odpovídajícími antikorozními nátry. d.13 VÝPLN OTVOR d.13.1 Okna Okna jsou uvažována s plastovým ptikomorovým rámem bílé barvy. Mikroventilace bude zajištna 4tou polohou kliky. Sou. prostupu tepla celého okna max. Uw=1,15 W/m2K. Okna jsou s kídly otonými a sklápcími, zasklená tepeln-izolaním dvojsklem DITERM (Float 4 mm, 16 mm, Float 4mm) se sou. prostupu tepla skla max. Ug=1,1 W/m2K. Nkterá okna jsou dlena vloženými poutci pop. meziskelními píkami. Celoobvodové kování oken musí umožnit mikroventilaní polohou kídla u otvíravých oken. Bude zajištna infiltrace, která umožní výmnu alespo 0,5 násobku objemu vzduchu v místnosti za hodinu pi zachování tepeln technických požadavk. Souástí dodávky okna bude vnjší titanzinkové parapety a vnitní plastové pop. postformingové parapety bílé barvy. V pipojovací spáe bude provedena z vnitní strany parotsná fólie a z vnjší strany vtruodolná fólie. d.13.2 Dvee Všechny výpln musí splovat normu SN Hlavní vchodové dvee jsou uvažovány dvoukídlé s plastovým ptikomorovým rámem bílé barvy. Jednokídlé boní vchodové dvee ze zahrady jsou navrženy s plastovým ptikomorovým rámem bílé barvy. Sou. prostupu tepla celých dveí max. Ud=1,2 W/m2K. Zasklení je navrženo tepeln-izolaním trojsklem se sou. prostupu tepla skla max. Ug=0,7 pop. 0,6 W/m2K. Vnjší sklo bude bezpenostní. Práh bude v provedení s perušeným tepelným mostem. V pipojovací spáe bude provedena z vnitní strany parotsná fólie a z vnjší strany vtruodolná fólie. Všechny výpln musí splovat normu SN d.13.3 Stešní vikýe Vikýe jsou navrženy jako typové, run otvíravé, prosklené bez požadavku na tepeln technické vlastnosti. Velikost viký bude 600x600mm. Lemování bude hliníkové lakované v barv stešní krytiny. Viký bude umožovat zajištní víka v pootevené zajištné poloze. d.13.4 Technologický postup výmny oken výplní otvor Vybourání pvodní výpln. Zaistní povrchu, aby byl zajištn roviny a soudržný podklad pro aplikaci tsnících pásek Ped montáži nového okna je teba oistit kontaktní plochy stavebního otvoru od stavebního prachu a jiných neistot. Ped osazením rámu okna do stavebního otvoru je nutné nejprve vyjmout kídlo z rámu a rám z vnjší strany oistit, pípadn odmastit. Adresa: Všestary 199, Všestary Strana 11/15

12 Montáž tsnících pásek. Nejprve se provede nalepení interiérové parotsnící pásky na interiérovou stranu rámu okna a exteriérové difuzn otevené pásky na stranu exteriéru S lepením pásky se zaíná pi spodní hran svislého dílu rámu okna, kde je nutné nechat takový pesah pásky, o kolik se bude podkládat okno pi usazování do stavebního otvoru. S lepením se postupuje smrem vzhru. Páska je vybavena dvma lepicími materiály Na rám okna se páska lepí ped pipravenou lepicí fólií, z které se pi lepení stahuje krycí fólie. Když se páska dolepí k rohu rámu, nestihá se, ale vytvoí se naasení tak, aby bylo možné pozdji pásku spolehliv pitlait do kout stavebního otvoru. Totéž se provede i na dalším rohu a páska se dotáhne opt až k parapetní ásti, kde je opt ponechán pesah dle velikosti stavebního otvoru. Tato páska se tedy lepí po obvod ze tí stran, vyjma parapetní ásti, která se eší až po usazení rámu do stavebního otvoru. Takto pipravený rám se vloží do stavebního otvoru, podloží se a pracovn zaaretuje do svislé polohy nap. devnými klíny. Pi osazení je nutné dbát na to, aby rám byl vyrovnán a vyvážen ve vodorovném a svislém smru. Rám okna se podkládá nosnými a distanními podložkami. Ty se musí uspoádat tak, aby nebránily tepelné roztažnosti profil a aby odpovídaly typu a funkci okna (otevíravé, sklopné, posuvné apod.). Umístní podložek musí poskytovat dostatený prostor pro upevnní a nesmí bránit následným pracím. Jako nosné a distanní podložky lze používat nap. klasické plastové zasklívací podložky nebo destiky z tvrdého deva. Devné klíny se používají jenom jako pomcky pi osazováni a vyvažování oken, po montáži se musí bezpodmínen odstranit. Pi podkládání je teba dbát na správné uspoádání nosných podložek v oblasti roh, sloupk a píek. Podložky po svislých stranách rám se umis ují cca 150 mm od vnjší vodorovné hrany kídla (horní nebo spodní). Po zabudováni musí okno zstat dilatan oddleno od stavebního otvoru, na okna se nesmjí penášet síly z pohybu konstrukce stavby. Po usazení okna do stavebního otvoru musí být dodrženy minimální šíky pipojovacích spár 10 mm. Upevnní okna se provede pomoci turbo šroub. Po upevnní se zkontroluje svislost a vyváženost rámu. Odstraní se pomocné devné klínky a vyistí se pipojovací spára. Nosné a distanní podložky se v pipojovací spae ponechávají. Pipojovací spára se vyplní expanzní polyuretanovou pnou (lze provádt pi teplot okolního ovzduší min. +5 C). Po oištní pipojovací spáry od prachu doporuujeme podklad navlhit vodou. Pna tak lepe pilne k podkladu a sníží se její spoteba. K úplnému vytvrzení pny dojde cca za 24 hodin. Rychlost vytvrzování závisí na vzdušné vlhkosti, teplot podkladu a okolního vzduchu. Po cca 1-2 hodinách lze pnu zaíznout zárove s rámem, resp. s podkladním profilem. Po oezaní pny je nutné oblast kolem okna znovu dkladn oistit a omést Provede se nalepení interiérových tsnících pásek na ostní. Ostní se doporuuje pedem penetrovat systémovým pípravkem dodávaným výrobcem pásek pro zvýšeni jejich pilnavosti. Pásky se k podkladu válekuji. Provede se zatsnní vnitní parapetní ásti. Páska se nalepí na boní stranu podkladního profilu a na parapet. K utsnní pásky se opt použije valeek. Osadí se vnitní plastový parapet. Parapet se zasune pod spodní díl rámu okna a k podkladu se pilepí PU lepidlem. Parapet by ml penívat pes líc stny max. o mm tak, aby netvoil pekážku proudní vzduchu od otopných tles k vnitnímu povrchu okna. Napojení nových vyplní otvor na pvodní konstrukce bude provedeno pomocí plastových krycích lišt. Adresa: Všestary 199, Všestary Strana 12/15

13 d.14 Klempíské výrobky Klempíské výrobky jsou navrženy z titanzinkového plechu. Klempíské konstrukce zahrnují oplechování parapet, atik stechy, podokapních žlab, svod v. všech prvk (kotlíky, kolena apod.), nástešní žlaby, oplechování šikmých stech a prostupujících prvk. Jednotlivé deš ové svody budou svedeny do vsakovacích drenážních potrubí DN 150 mm délky cca 5m obsypaných štrkem min. 300 mm kolem potrubí. Veškeré výrobky budou provedeny v souladu s píslušnými provádcími normami pedevším s SN E TEPELN TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVOR, Tento projekt eší provedení zateplení stn kontaktním zateplovacím systémem ETICS, zateplení stropu 2.NP, zateplení stechy výdejny jídel a WC, výmnu oken a výmnu stešní krytiny šikmých stech. Tepeln technické parametry zateplovaných konstrukcí vyhovují na požadované souinitele prostupu tepla dle SN : Podrobnji viz energetický audit zpracovaný ing. Jaroslavem Štchovským. F ZPSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKOGEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRZKUMU, Založení objektu není touto rekonstrukcí doteno, zstává stávající. G VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTEDÍ A EŠENÍ PÍPADNÝCH NEGATIVNÍCH ÚINK, Zrealizovaná stavba negativn neovlivní životní prostedí této lokality. Všechny stávající zatravnné plochy budou uvedeny do pvodního stavu a nedochází ani ke kácení stromi keových porost. H DOPRAVNÍ EŠENÍ, I Objekt je napojen na dopravní sí. Píjezd pro vozidla je stávající z veejné komunikace. ešení dopravy v klidu je stávající. Nová parkovací stání nejsou navržena. OCHRANA OBJEKTU PED ŠKODLIVÝMI VLIVY VNJŠÍHO PROSTEDÍ, PROTIRADONOVÁ OPATENÍ, Jedná se o stavební úpravy stávajícího objektu. ešení ochrany ped škodlivými vlivy vnjšího prostedí není pedmtem této dokumentace. J DODRŽENÍ OBECNÝCH POŽADAVK NA VÝSTAVBU. Projektová dokumentace byla vypracována v souladu s požadavky vyhlášky 268/2009 Sb. o technických požadavcích na stavby. Lze tedy konstatovat, že obecné technické požadavky na výstavbu byly splnny. Pi stavb a bourání je nutné dodržovat všechny bezpenostní pedpisy a normy zvlášt související s bouracími pracemi. Pi pracích musí být pracovníci vybaveni všemi pedepsanými Adresa: Všestary 199, Všestary Strana 13/15

14 pomckami a prostedky. Musí být seznámeni se všemi bezpenostními pedpisy. Bourací práce je nutné provádt za stálé pítomnosti zpsobilé osoby. Pi jakýchkoliv poruchách konstrukcí, které se projeví pi provádní bouracích, nebo zajiš ovacích prací je nutné zastavit práce a okamžit oznámit stav konstrukcí zpracovateli dokumentace. Pi bouracích pracích je nutné dbát zvýšené opatrnosti, aby nedošlo k ohrožení život, nebo zdraví pracovník a aby bourané konstrukce neporušily zbývající nosné konstrukce. Ped zapoetím bouracích prací je nutné provést odpojení všech rozvodných medií nacházejících v prostoru bouraných konstrukcích. Vybourané materiály a su budou prbžn odstraovány (aby nepitžovali ostatní konstrukce), tídny s ohledem na jejich možné využití nebo uložení na skládkách píslušných kategorií. Pi provádní stavebních prací i bhem provozu stavby je nutno dodržovat všechny závazné lánky platných SN a pedpis BOZ. Jedná se zejména o tyto pedpisy: zákoník práce 262/2006Sb. ve znní pozdjších pedpis zákon 309/2006Sb. zajištní dalších podmínek bezpenosti a ochrany zdraví pi práci Hygienický pedpis Smrnice o hygienických požadavcích na pracovní prostedí Vyhláška 268/2009 ve znní pozdjších pedpis O technických požadavcích na stavby SN Skladování - zásady bezpené manipulace Nakládání s odpady a manipulace s odpady se musí ídit zákony íslo 185/2001 Sb. A 167/1998 Sb. Dodavatel je povinen pi výstavb dodržovat ustanovení zákon 309/2006Sb. zajištní dalších podmínek bezpenosti a ochrany zdraví pi práci a to zejména: - pi vybavení pracovník ochrannými pracovními prostedky, odpovídajícím provádným pracím - pi pracích v blízkosti zaízení pod naptím musí zajistit bezpenostní opatení proti dotyku i piblížení - zdné konstrukce dle SN Provádní zdných konstrukcí - pi pracích se stroji a strojními zaízeními musí dodržovat jednotlivé provozní pedpisy - SN Skladování SN Holavé kapaliny K NÁVOD NA UŽÍVÁNÍ KONSTRUKCÍ k.1 ETICS Rohy a kouty jsou u kontaktního zateplovacího systému choulostivé na poškození. Proto se nedoporuuje v jejich oblasti provádt jakékoliv práce, které by mohly vést k jejich poškození. Ke stnám fasády neskladovat jakékoliv vci, které by mohly vést k hromadní srážkové vody a mechanických neistot. Kontrolovat prchodnost okapního chodníku alespo 2 x ron. Adresa: Všestary 199, Všestary Strana 14/15

15 Vtve strom udržovat v bezpené vzdálenosti od fasády, aby nedocházelo k jejich pípadnému kontaktu a k zneiš ováni fasádní barvy. V pípad zanášení povrchu fasády (omítky) prachem, doporuujeme fasádu pravideln omývat nap. tlakovou vodou. V pípad mechanického poškození omítky a výztužné vrstvy je nutné provést opravu co nejdíve, aby nedošlo k zatékání vody do fasádního systému. V pípad, že došlo k poškození tepelné izolace, vyízneme poškozenou tepelnou izolaci až na podklad a cca 100 mm od výezu odstraníme povrchovou úpravu. Do výezu vlepíme novou tepelnou izolaci a po zaschnutí ji pebrousíme. Novou výztužnou vrstvu provedeme s pesahem tkaniny pes pvodní vyztuženi o 100 mm. Po zaschnutí výztužné vrstvy provedeme povrchovou úpravu v odpovídající struktue a barevnosti. k.2 Stecha objektu Po dokonení opravy stech je nutné dodržovat jejich stanovenou koncepci. Stechy jsou koncipovány jako nepochzné, proto je pístup na stechu povolen pouze poueným osobám konající její údržbu, pop. údržbu konstrukcí pístupných pouze ze stechy. V prbhu užívání stech je nutné provádt následující úkony: 1x ron Vizuální kontrola stavu povrchu krytiny v ploše. Vizuální kontrola okraj krytiny ukonených na jiných konstrukcích, stav detail, tmeleni. Kontrola stavu oplechování vetn kotvení a nátr. Kontrola nadstešních konstrukcí vetn nátr Kontrola výplní otvor, jejich funkce. Kontrola propojení jímacího vedeni bleskosvodu se všemi kovovými prvky na steše. 2x ron (obvykle na jae a na podzim) Kontrola prchodnosti odvodovacích prvk (žlab svod) Kontrola obecné istoty na steše, pítomnost nežádoucích pedmt ohrožujících plynulé odvodnní, hydroizolaní funkci, píp. další. astji než dvakrát ron - v pípad výskytu extrémních klimatických jev (nap. po silném vtru, kroupách, úderu blesku apod.): Kontrola všech výše uvedených bod Ve Všestarech VYPRACOVAL : Ing. Z. Hrouda Adresa: Všestary 199, Všestary Strana 15/15
