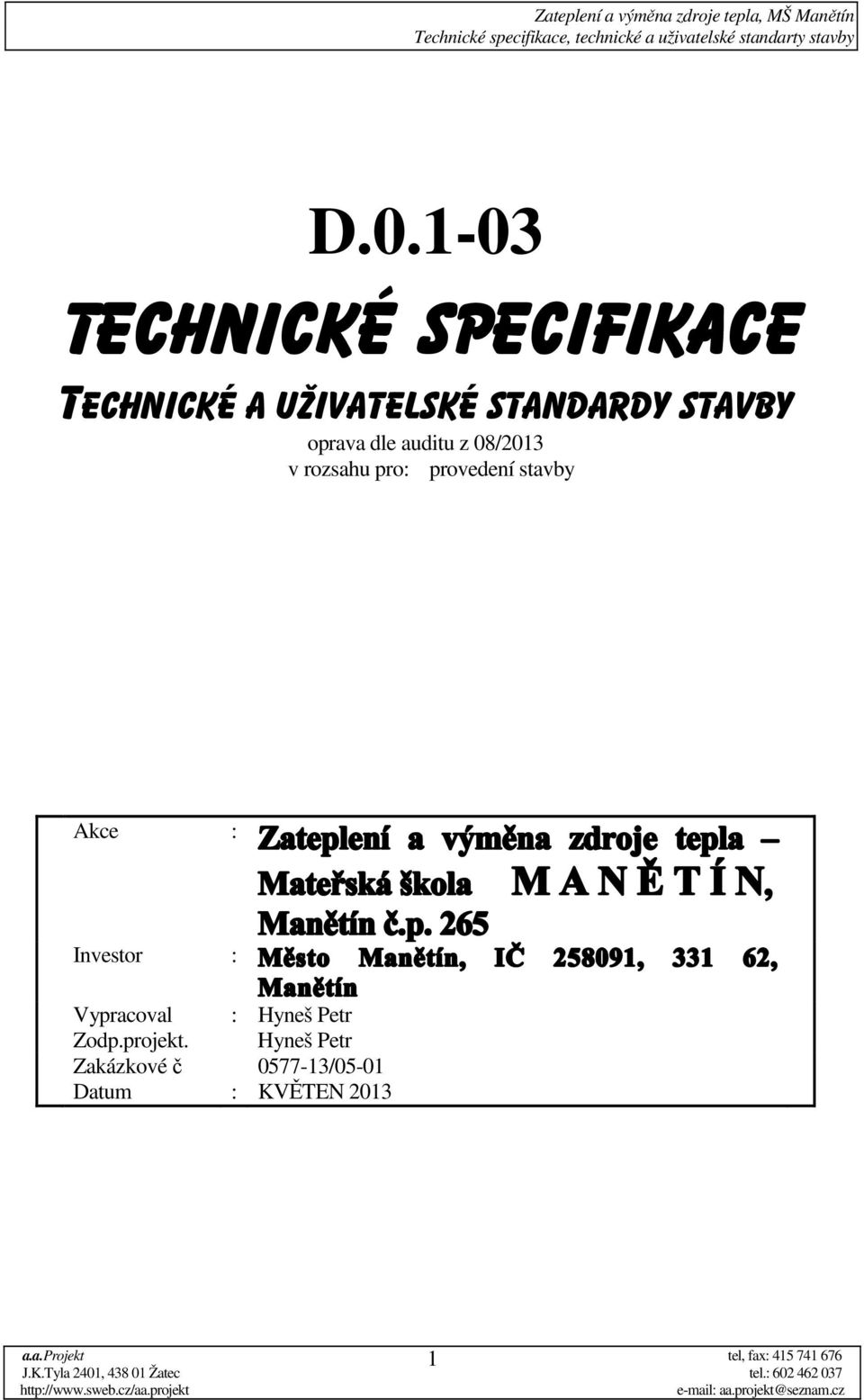

1 D TECHNICKÉ SPECIFIKACE TECHNICKÉ A UŽIVATELSKÉ STANDARDY STAVBY oprava dle auditu z 08/2013 v rozsahu pro: provedení stavby Akce : Investor : Vypracoval : Hyneš Petr Zodp.projekt. Hyneš Petr Zakázkové č /05-01 Datum : KVĚTEN

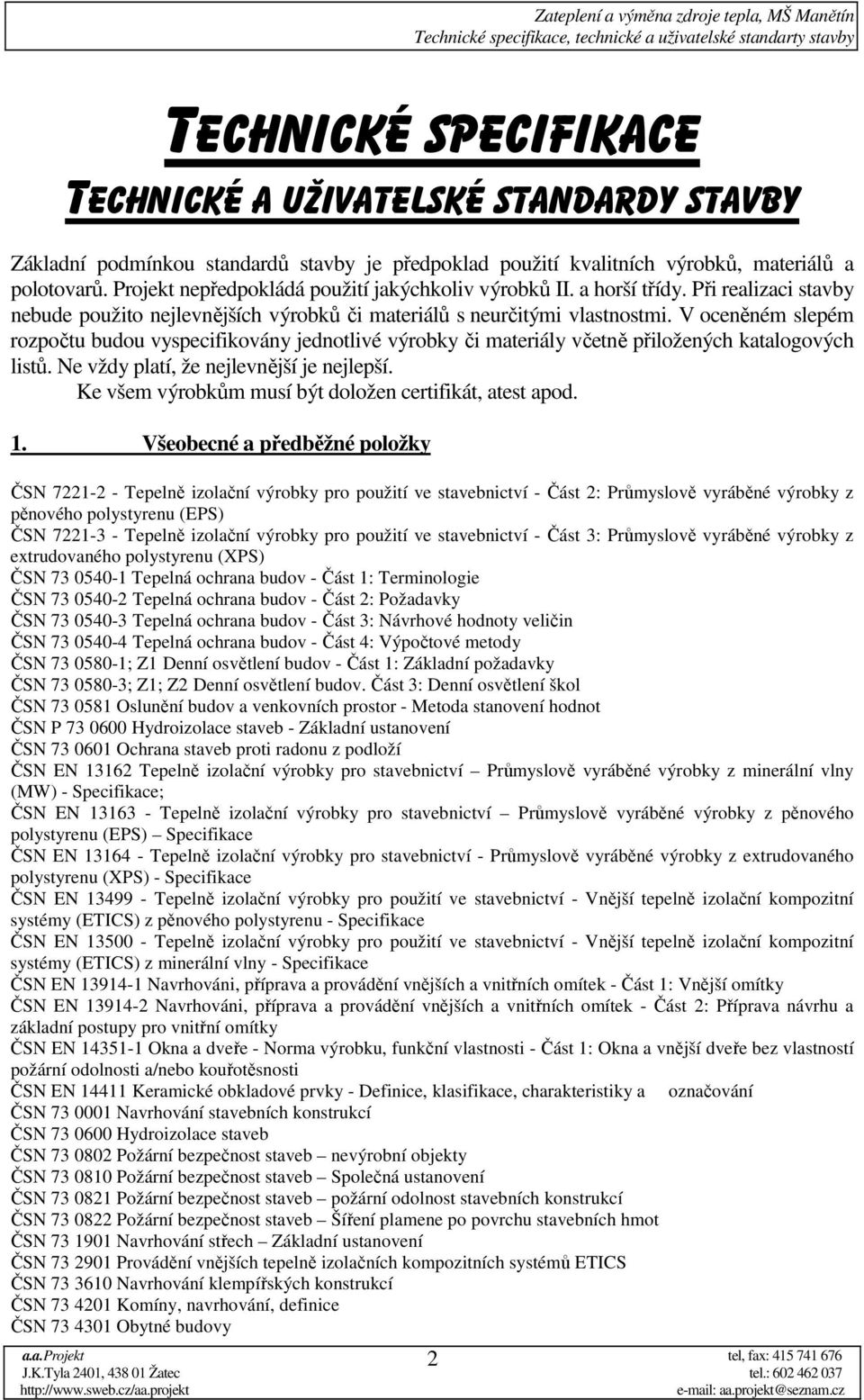

2 TECHNICKÉ SPECIFIKACE TECHNICKÉ A UŽIVATELSKÉ STANDARDY STAVBY Základní podmínkou standardů stavby je předpoklad použití kvalitních výrobků, materiálů a polotovarů. Projekt nepředpokládá použití jakýchkoliv výrobků II. a horší třídy. Při realizaci stavby nebude použito nejlevnějších výrobků či materiálů s neurčitými vlastnostmi. V oceněném slepém rozpočtu budou vyspecifikovány jednotlivé výrobky či materiály včetně přiložených katalogových listů. Ne vždy platí, že nejlevnější je nejlepší. Ke všem výrobkům musí být doložen certifikát, atest apod. 1. Všeobecné a předběžné položky ČSN Tepelně izolační výrobky pro použití ve stavebnictví - Část 2: Průmyslově vyráběné výrobky z pěnového polystyrenu (EPS) ČSN Tepelně izolační výrobky pro použití ve stavebnictví - Část 3: Průmyslově vyráběné výrobky z extrudovaného polystyrenu (XPS) ČSN Tepelná ochrana budov - Část 1: Terminologie ČSN Tepelná ochrana budov - Část 2: Požadavky ČSN Tepelná ochrana budov - Část 3: Návrhové hodnoty veličin ČSN Tepelná ochrana budov - Část 4: Výpočtové metody ČSN ; Z1 Denní osvětlení budov - Část 1: Základní požadavky ČSN ; Z1; Z2 Denní osvětlení budov. Část 3: Denní osvětlení škol ČSN Oslunění budov a venkovních prostor - Metoda stanovení hodnot ČSN P Hydroizolace staveb - Základní ustanovení ČSN Ochrana staveb proti radonu z podloží ČSN EN Tepelně izolační výrobky pro stavebnictví Průmyslově vyráběné výrobky z minerální vlny (MW) - Specifikace; ČSN EN Tepelně izolační výrobky pro stavebnictví Průmyslově vyráběné výrobky z pěnového polystyrenu (EPS) Specifikace ČSN EN Tepelně izolační výrobky pro stavebnictví - Průmyslově vyráběné výrobky z extrudovaného polystyrenu (XPS) - Specifikace ČSN EN Tepelně izolační výrobky pro použití ve stavebnictví - Vnější tepelně izolační kompozitní systémy (ETICS) z pěnového polystyrenu - Specifikace ČSN EN Tepelně izolační výrobky pro použití ve stavebnictví - Vnější tepelně izolační kompozitní systémy (ETICS) z minerální vlny - Specifikace ČSN EN Navrhováni, příprava a provádění vnějších a vnitřních omítek - Část 1: Vnější omítky ČSN EN Navrhováni, příprava a provádění vnějších a vnitřních omítek - Část 2: Příprava návrhu a základní postupy pro vnitřní omítky ČSN EN Okna a dveře - Norma výrobku, funkční vlastnosti - Část 1: Okna a vnější dveře bez vlastností požární odolnosti a/nebo kouřotěsnosti ČSN EN Keramické obkladové prvky - Definice, klasifikace, charakteristiky a označování ČSN Navrhování stavebních konstrukcí ČSN Hydroizolace staveb ČSN Požární bezpečnost staveb nevýrobní objekty ČSN Požární bezpečnost staveb Společná ustanovení ČSN Požární bezpečnost staveb požární odolnost stavebních konstrukcí ČSN Požární bezpečnost staveb Šíření plamene po povrchu stavebních hmot ČSN Navrhování střech Základní ustanovení ČSN Provádění vnějších tepelně izolačních kompozitních systémů ETICS ČSN Navrhování klempířských konstrukcí ČSN Komíny, navrhování, definice ČSN Obytné budovy 2

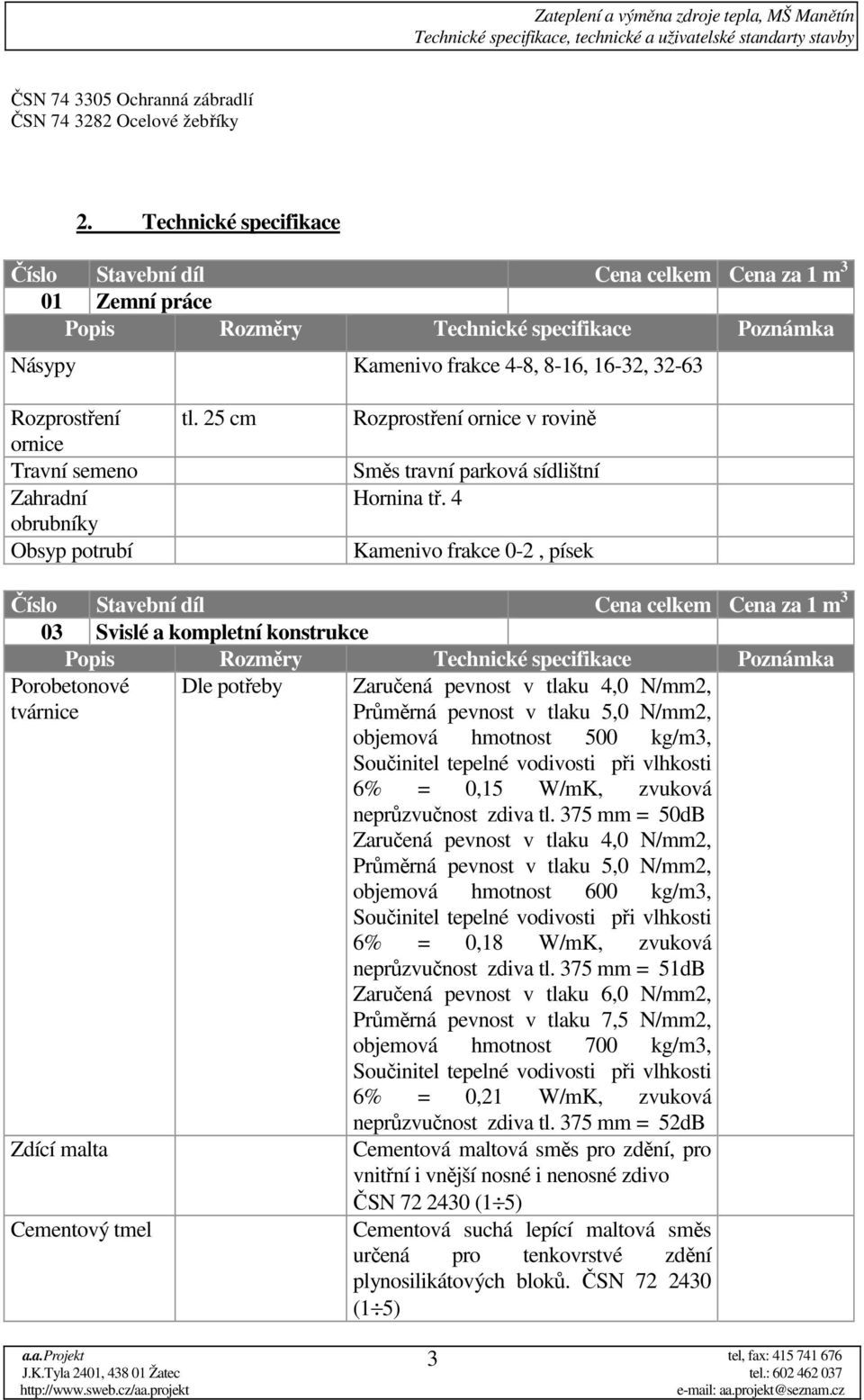

3 ČSN Ochranná zábradlí ČSN Ocelové žebříky 2. Technické specifikace 01 Zemní práce Násypy Kamenivo frakce 4-8, 8-16, 16-32, Rozprostření ornice Travní semeno Zahradní obrubníky Obsyp potrubí tl. 25 cm Rozprostření ornice v rovině Směs travní parková sídlištní Hornina tř. 4 Kamenivo frakce 0-2, písek 03 Svislé a kompletní konstrukce Porobetonové tvárnice Zdící malta Cementový tmel Dle potřeby Zaručená pevnost v tlaku 4,0 N/mm2, Průměrná pevnost v tlaku 5,0 N/mm2, objemová hmotnost 500 kg/m3, Součinitel tepelné vodivosti při vlhkosti 6% = 0,15 W/mK, zvuková neprůzvučnost zdiva tl. 375 mm = 50dB Zaručená pevnost v tlaku 4,0 N/mm2, Průměrná pevnost v tlaku 5,0 N/mm2, objemová hmotnost 600 kg/m3, Součinitel tepelné vodivosti při vlhkosti 6% = 0,18 W/mK, zvuková neprůzvučnost zdiva tl. 375 mm = 51dB Zaručená pevnost v tlaku 6,0 N/mm2, Průměrná pevnost v tlaku 7,5 N/mm2, objemová hmotnost 700 kg/m3, Součinitel tepelné vodivosti při vlhkosti 6% = 0,21 W/mK, zvuková neprůzvučnost zdiva tl. 375 mm = 52dB Cementová maltová směs pro zdění, pro vnitřní i vnější nosné i nenosné zdivo ČSN (1 5) Cementová suchá lepící maltová směs určená pro tenkovrstvé zdění plynosilikátových bloků. ČSN (1 5) 3

4 05 Komunikace Zámková dlažba 245x132,5x80 mm Betonová tvarovka vyrobená z šedého prostého betonu vibrolisováním, pevnost v tlaku 60Mpa, hmotnost 183,3 kg.m -2 počet rozmrazovacích cyklů dle Betonový parkový obrubník 250x500x80 mm Betonová tvarovka vyrobená z šedého prostého betonu vibrolisováním, hmotnost 24 kg počet rozmrazovacích cyklů dle Betonové žlabovky 700x400x130 mm počet rozmrazovacích cyklů dle 06 Úpravy povrchu, podlahy Suchá omítková směs Suchá vápenocementová maltová směs ČSN (1 5) Suchá štuková směs Vápenocementová štuková směs pro ruční zhotovení vnitřních i vnějších štukových omítek, ČSN (1 5) Cementový tmel Lepící cementový tmel pro interiér i exteriér, určený pro lepení obkladů. ČSN (1 5) Cement Portlantské práškové pojivo dle ČSN P ENV Vyrovnávací stěrka 197-1, CEM I 42,5 Stěrka na podlahy rychletuhnoucí venkovní i vnitřní pro vyrovnání nerovností spotřeba 1,5 kg.m 2 / pro tloušťku 1 mm Fasádní barva Fasádní barva na silikátová, difůzní, stálobarevná, vodotěsná, otěruvzdorná, odolná povětrnostním vlivům, ekologická Chemická malta Malta montážní, rychletvrdnoucí venkovní i vnitřní, s vysokou pevností v tahu, tlaku a ohybu pro montáž kotvících želez 09 Ostatní konstrukce a materiály Hmoždinka na Hmoždinka s plastovým trnem 4

5 porobetonovou průměru 8 mm, délka 125 mm přizdívku Fasádní prvky EPS polystyren s povrchovou úpravou z pružné disperzní cementové směsi, ČSN Ochranné sítě (okna (dle šíře rámu) Bílá ochranná síť s oky 4,5 x 4,5 tělocvičny) cm, opatřená silným lemem 711 Izolace proti vodě Hydroizolace Hydroizolační asfaltový pás Tloušťka 0,6 1,0 mm Plošná hmotnost 0,76-1,27 kg.m 2, šířka 1,3 m Odolnost a převážné většině anorganických kyselin, zásad a jejích solí Penetrační nátěr Asfaltový penetrační lak - specielní, rychleschnoucí Parotěsná zábrana Fólie na bázi polyamidu s proměnnou eklvivalentní difuzní tloušťkou. Tl. 220 µm, plošná hmotnost 80 g.m- 2, pevnost v tahu 110 N/50 mm, reakce na oheň E, ekvivalentní difůzní zkouška s d 0,3 m 713 Izolace tepelné Extrudované polystyrénové desky Minerální vlna Izolační vlna volná XPS - tvarově stabilizované přesné desky z extrudovaného polystyrénu, třídy reakce na oheň E, tepelná vodivost 0,04 W.m -1.K - 1, dlouhodobá nasákavost 0,1-0,2 % obj.; ČSN MV - tvarově stabilizované přesné desky z minerálních vláken, třída reakce na oheň A1, tvarově a objemově stálé, tepelná vodivost 0,045 W.m -1.K -1, koeficient propustnosti vodních par µ: 1,4-1,72; ČSN EN Volná minerální izolační vlna, objemová hmotnost při zatížení 5

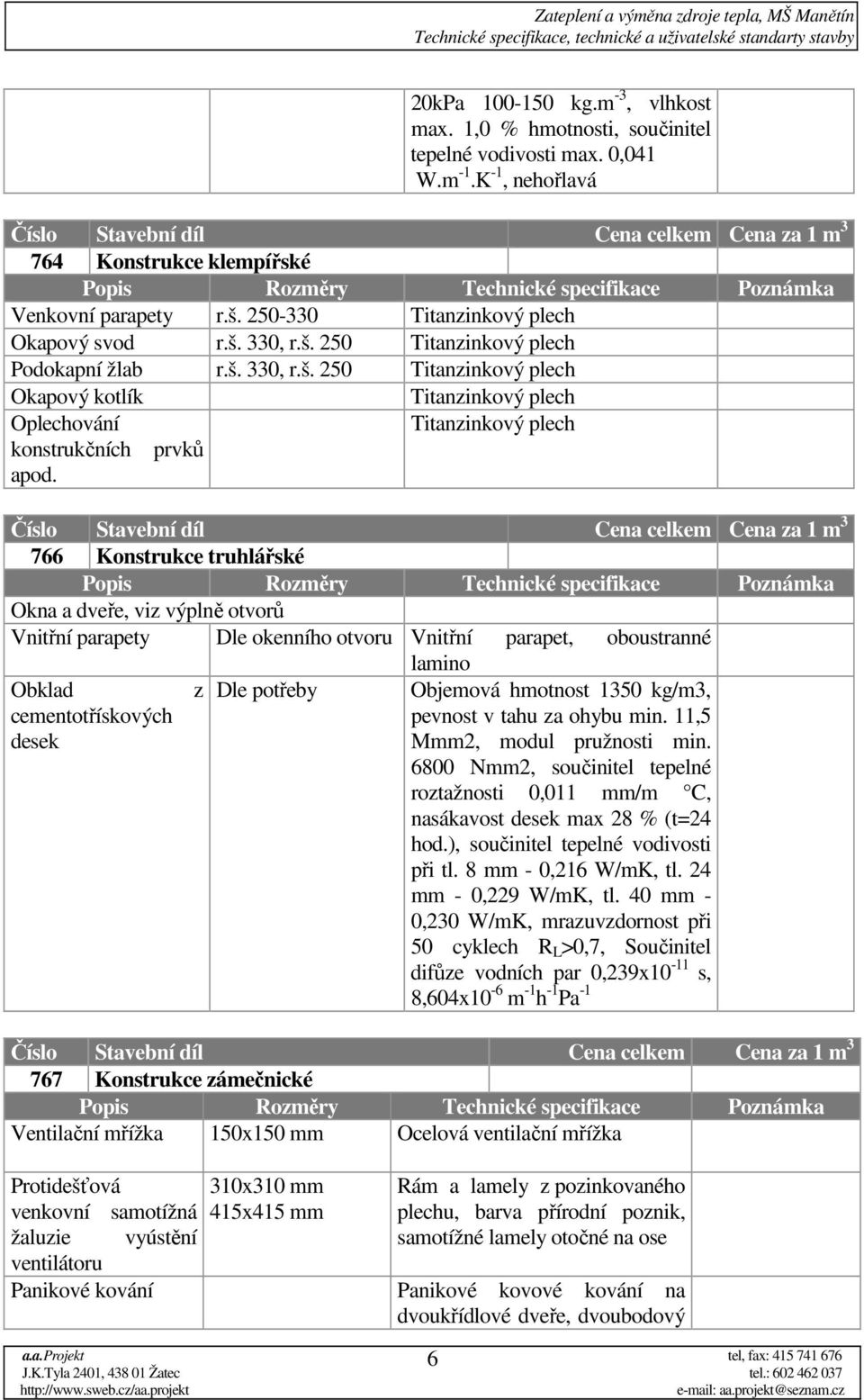

6 20kPa kg.m -3, vlhkost max. 1,0 % hmotnosti, součinitel tepelné vodivosti max. 0,041 W.m -1.K -1, nehořlavá 764 Konstrukce klempířské Venkovní parapety r.š Titanzinkový plech Okapový svod r.š. 330, r.š. 250 Titanzinkový plech Podokapní žlab r.š. 330, r.š. 250 Titanzinkový plech Okapový kotlík Titanzinkový plech Oplechování Titanzinkový plech konstrukčních prvků apod. 766 Konstrukce truhlářské Okna a dveře, viz výplně otvorů Vnitřní parapety Dle okenního otvoru Vnitřní parapet, oboustranné lamino Obklad cementotřískových desek z Dle potřeby Objemová hmotnost 1350 kg/m3, pevnost v tahu za ohybu min. 11,5 Mmm2, modul pružnosti min Nmm2, součinitel tepelné roztažnosti 0,011 mm/m C, nasákavost desek max 28 % (t=24 hod.), součinitel tepelné vodivosti při tl. 8 mm - 0,216 W/mK, tl. 24 mm - 0,229 W/mK, tl. 40 mm - 0,230 W/mK, mrazuvzdornost při 50 cyklech R L >0,7, Součinitel difůze vodních par 0,239x10-11 s, 8,604x10-6 m -1 h -1 Pa Konstrukce zámečnické Ventilační mřížka 150x150 mm Ocelová ventilační mřížka Protidešťová 310x310 mm Rám a lamely z pozinkovaného venkovní samotížná 415x415 mm plechu, barva přírodní poznik, žaluzie vyústění samotížné lamely otočné na ose ventilátoru Panikové kování Panikové kovové kování na dvoukřídlové dveře, dvoubodový 6

7 Panikový zámek mechanizmus s ovládáním vrchními táhly. v uzamčené pozici se střelka a závora zároveň zatahuje z vnitřní strany (paniková funkce) stiskem kliky, z venkovní strany klika zatahuje pouze střelku. Závora je ovládaná pouze klíčem. 771 Podlahy z dlaždic a obklady Protiskluzová nemrznoucí dlažba Dlažba na schodišťové stupně 200x200 mm 300x300 mm Jedno a vícebarevné reliéfní leštěné lisované dlaždice, určené pro frekventované prostory, nasákavost max. 0,1%, plošná hmotnost 17,5-41,5 kg.m -2, pevnost v ohybu 30Mpa. do prostor kde bude pohyb OSOSPO musí být použita dlažba se součinitelem smykového tření nejméně 0,6 (rovina) až 0,75 (rampy) počet rozmrazovacích cyklů dle Jedno a vícebarevné reliéfní leštěné lisované dlaždice, určené pro frekventované společenské prostory, s protiskluzovými rýhami u jedné strany. Nasákavost max. 0,1%, plošná hmotnost 17,5-41,5 kg.m -2, pevnost v ohybu 30Mpa. počet rozmrazovacích cyklů dle 777 Podlahy ze syntetických hmot Stěrka vyrovnávací Stěrka jednosložková, tl. vrstvy 1-5 mm, pevnost v tlaku min. po 2 dnech 14 MPa, po 28 dnech 25 Mpa, pevnost v tlaku za ohybu po 2 dnech 3 Mpa, po 28 dnech 5 Mpa, přídržnost k betonu po 28 dnech min. 0,8 Mpa 7

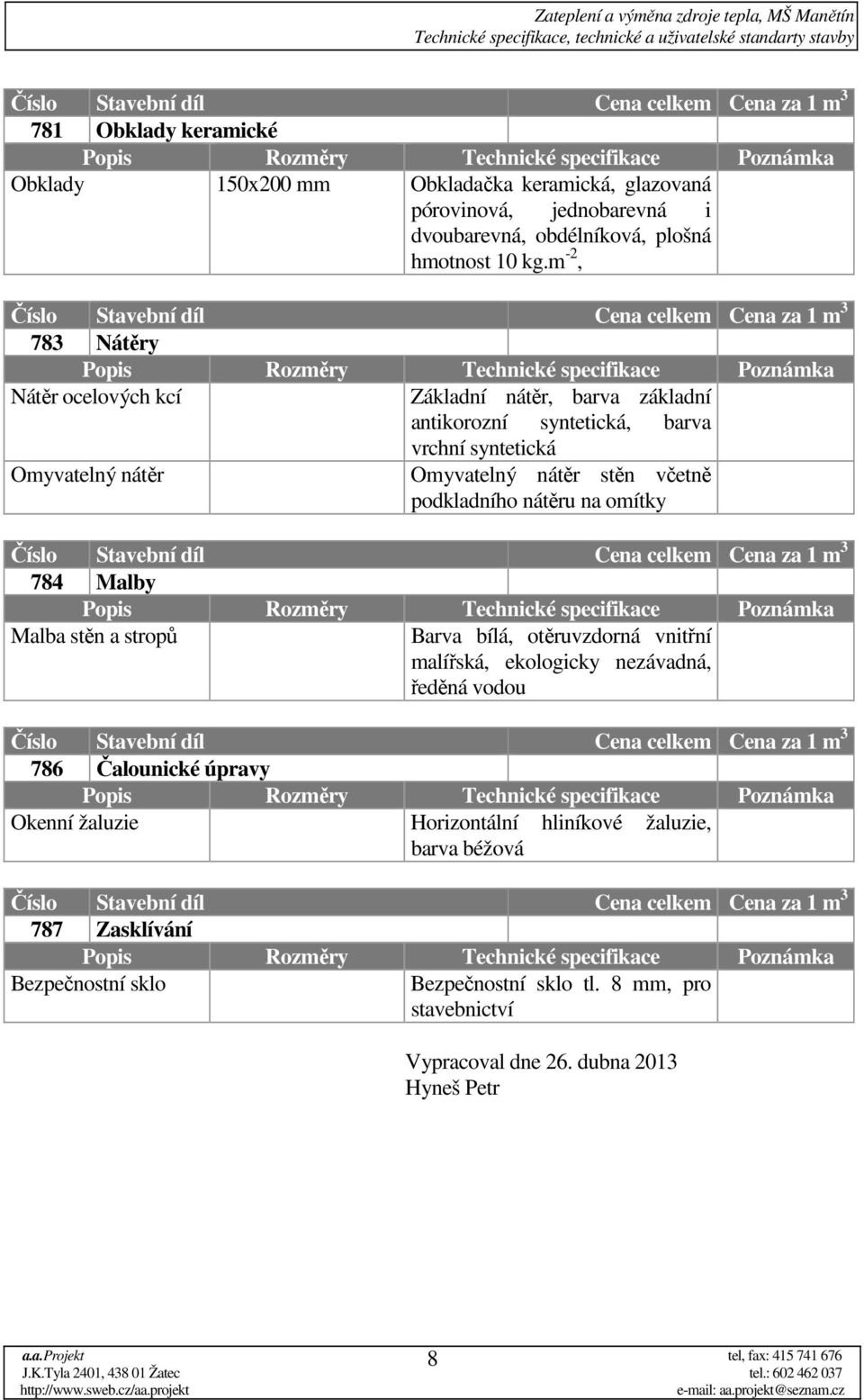

8 781 Obklady keramické Obklady 150x200 mm Obkladačka keramická, glazovaná pórovinová, jednobarevná i dvoubarevná, obdélníková, plošná hmotnost 10 kg.m -2, 783 Nátěry Nátěr ocelových kcí Základní nátěr, barva základní antikorozní syntetická, barva vrchní syntetická Omyvatelný nátěr Omyvatelný nátěr stěn včetně podkladního nátěru na omítky 784 Malby Malba stěn a stropů Barva bílá, otěruvzdorná vnitřní malířská, ekologicky nezávadná, ředěná vodou 786 Čalounické úpravy Okenní žaluzie Horizontální hliníkové žaluzie, barva béžová 787 Zasklívání Bezpečnostní sklo Bezpečnostní sklo tl. 8 mm, pro stavebnictví Vypracoval dne 26. dubna 2013 Hyneš Petr 8
