Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření

Rozměr: px
Začít zobrazení ze stránky:

Download "Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření"

Transkript

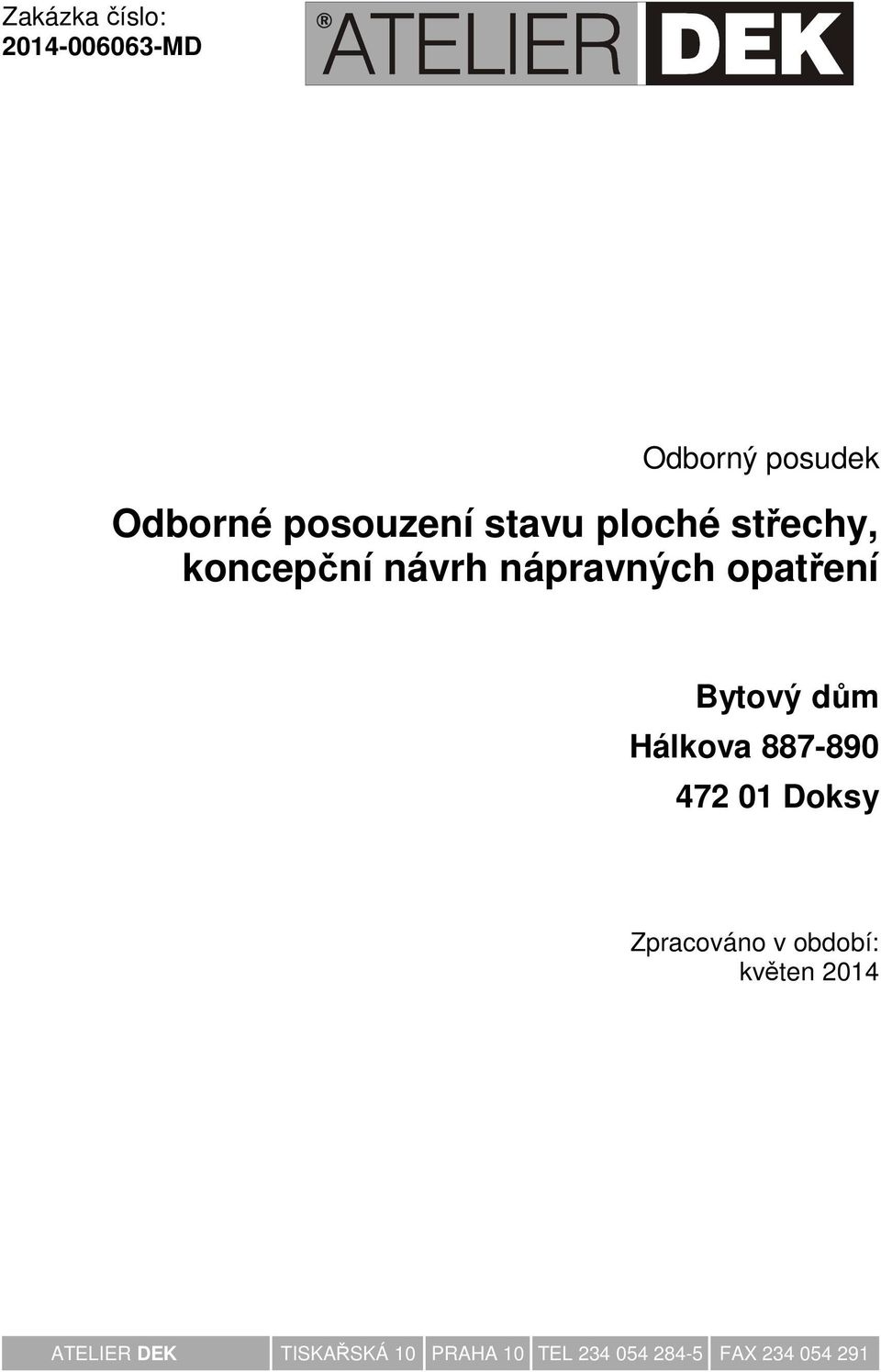

1 Zakázka číslo: MD Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům Hálkova Doksy Zpracováno v období: květen 2014 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

2 Obsah DEKPROJEKT s.r.o. 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Objednatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Zpracováno v období NÁLEZ Podklady Úkol Místní šetření Stručný popis objektu a střechy Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše Okraje střechy Komory VZT Napojení střechy na sousední objekt Odvodnění střechy Střešní výlez Větrání střechy a tepelná izolace Anténní stožár Hromosvod POSUDEK Tepelně-technické posouzení stávající skladby střechy Stavebně-technické posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Varianta plochá střecha Postup provádění opravy Návrh opravy střechy Varianta šikmá střecha Postup provádění opravy Tepelnětechnické posouzení navržené skladby střechy SCHÉMATICKÉ ŘEŠENÍ DETAILŮ ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...24 Hálkova , Doksy Strana 2/24

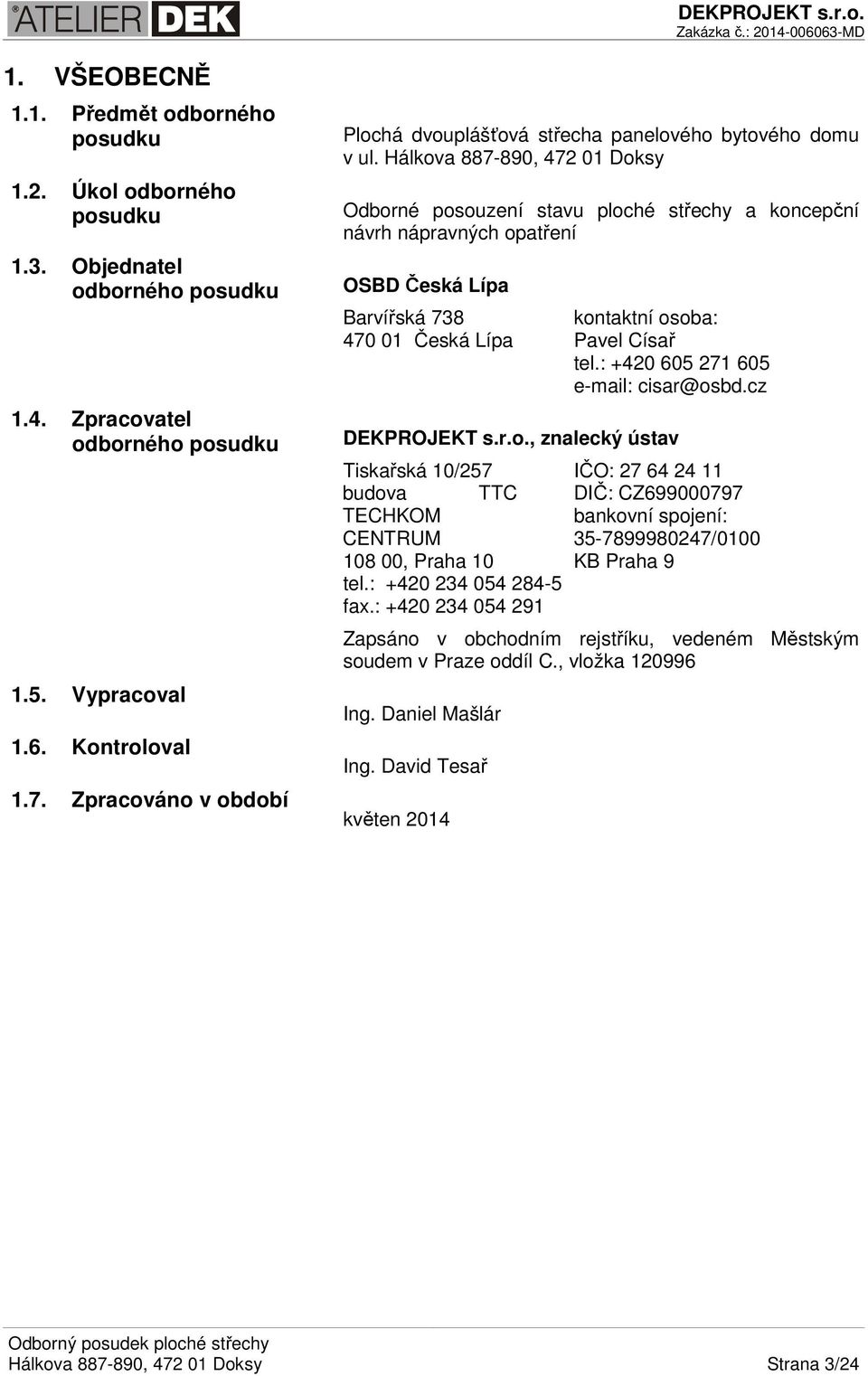

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku 1.2. Úkol odborného posudku 1.3. Objednatel odborného posudku 1.4. Zpracovatel odborného posudku 1.5. Vypracoval 1.6. Kontroloval 1.7. Zpracováno v období Plochá dvouplášťová střecha panelového bytového domu v ul. Hálkova , Doksy Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření OSBD Česká Lípa Barvířská Česká Lípa kontaktní osoba: Pavel Císař tel.: cisar@osbd.cz DEKPROJEKT s.r.o., znalecký ústav Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Ing. Daniel Mašlár Ing. David Tesař květen 2014 Hálkova , Doksy Strana 3/24

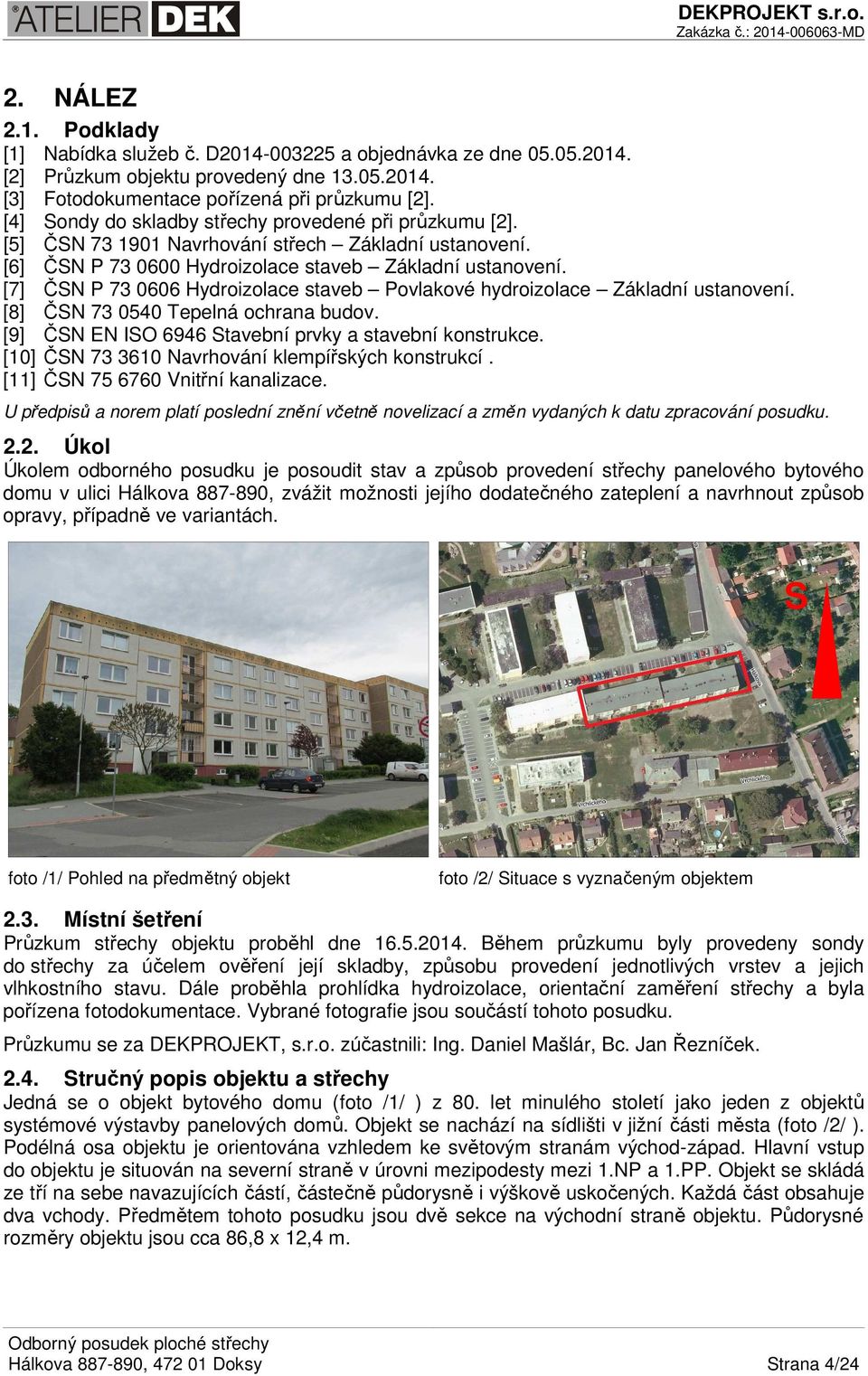

4 2. NÁLEZ 2.1. Podklady [1] Nabídka služeb č. D a objednávka ze dne [2] Průzkum objektu provedený dne [3] Fotodokumentace pořízená při průzkumu [2]. [4] Sondy do skladby střechy provedené při průzkumu [2]. [5] ČSN Navrhování střech Základní ustanovení. [6] ČSN P Hydroizolace staveb Základní ustanovení. [7] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN Tepelná ochrana budov. [9] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. [10] ČSN Navrhování klempířských konstrukcí. [11] ČSN Vnitřní kanalizace. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku Úkol Úkolem odborného posudku je posoudit stav a způsob provedení střechy panelového bytového domu v ulici Hálkova , zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. S foto /1/ Pohled na předmětný objekt foto /2/ Situace s vyznačeným objektem 2.3. Místní šetření Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny sondy do střechy za účelem ověření její skladby, způsobu provedení jednotlivých vrstev a jejich vlhkostního stavu. Dále proběhla prohlídka hydroizolace, orientační zaměření střechy a byla pořízena fotodokumentace. Vybrané fotografie jsou součástí tohoto posudku. Průzkumu se za DEKPROJEKT, s.r.o. zúčastnili: Ing. Daniel Mašlár, Bc. Jan Řezníček Stručný popis objektu a střechy Jedná se o objekt bytového domu (foto /1/ ) z 80. let minulého století jako jeden z objektů systémové výstavby panelových domů. Objekt se nachází na sídlišti v jižní části města (foto /2/ ). Podélná osa objektu je orientována vzhledem ke světovým stranám východ-západ. Hlavní vstup do objektu je situován na severní straně v úrovni mezipodesty mezi 1.NP a 1.PP. Objekt se skládá ze tří na sebe navazujících částí, částečně půdorysně i výškově uskočených. Každá část obsahuje dva vchody. Předmětem tohoto posudku jsou dvě sekce na východní straně objektu. Půdorysné rozměry objektu jsou cca 86,8 x 12,4 m. Hálkova , Doksy Strana 4/24

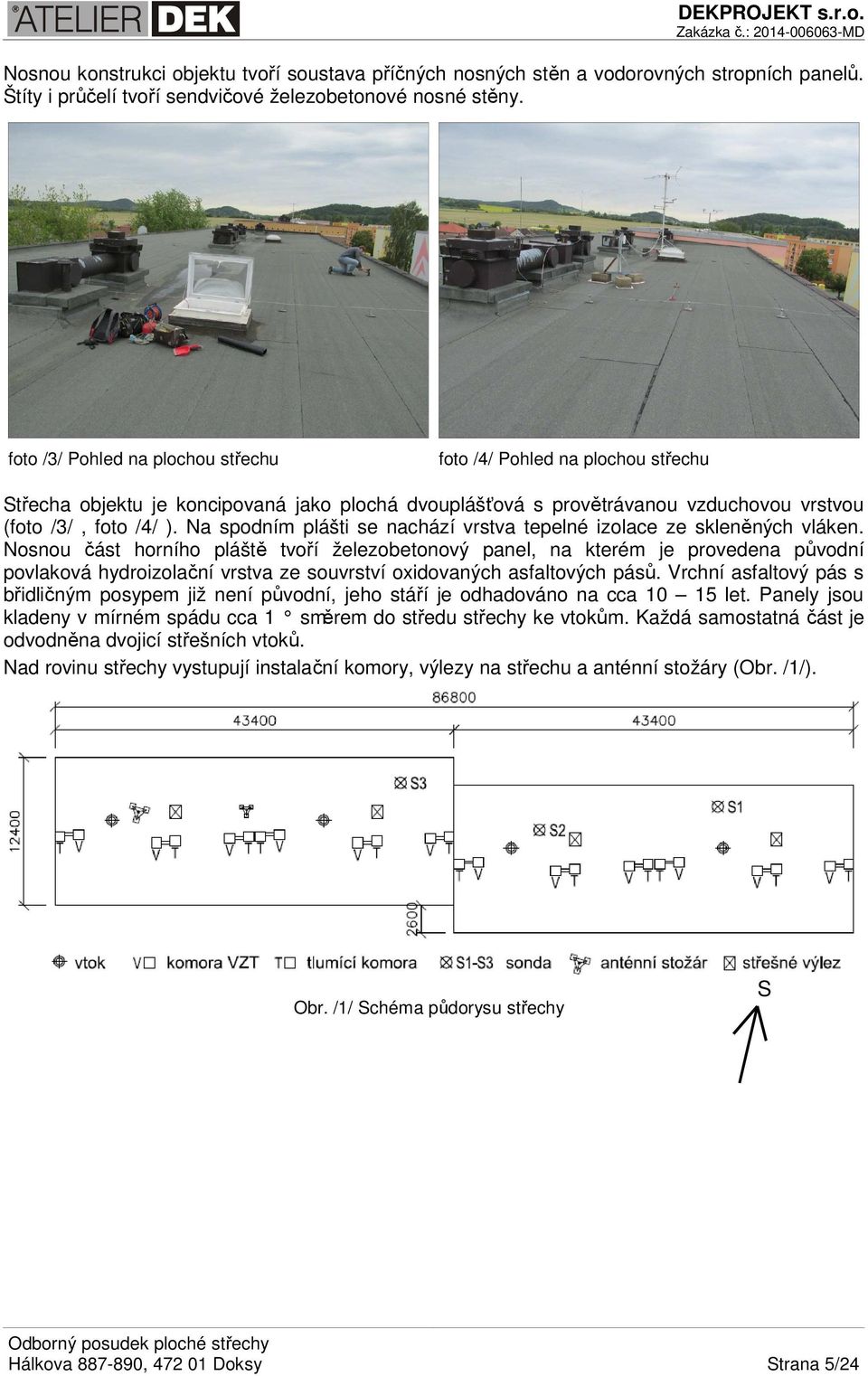

5 Nosnou konstrukci objektu tvoří soustava příčných nosných stěn a vodorovných stropních panelů. Štíty i průčelí tvoří sendvičové železobetonové nosné stěny. foto /3/ Pohled na plochou střechu foto /4/ Pohled na plochou střechu Střecha objektu je koncipovaná jako plochá dvouplášťová s provětrávanou vzduchovou vrstvou (foto /3/, foto /4/ ). Na spodním plášti se nachází vrstva tepelné izolace ze skleněných vláken. Nosnou část horního pláště tvoří železobetonový panel, na kterém je provedena původní povlaková hydroizolační vrstva ze souvrství oxidovaných asfaltových pásů. Vrchní asfaltový pás s břidličným posypem již není původní, jeho stáří je odhadováno na cca let. Panely jsou kladeny v mírném spádu cca 1 směrem do středu střechy ke vtokům. Každá samostatná část je odvodněna dvojicí střešních vtoků. Nad rovinu střechy vystupují instalační komory, výlezy na střechu a anténní stožáry (Obr. /1/). Obr. /1/ Schéma půdorysu střechy S Hálkova , Doksy Strana 5/24

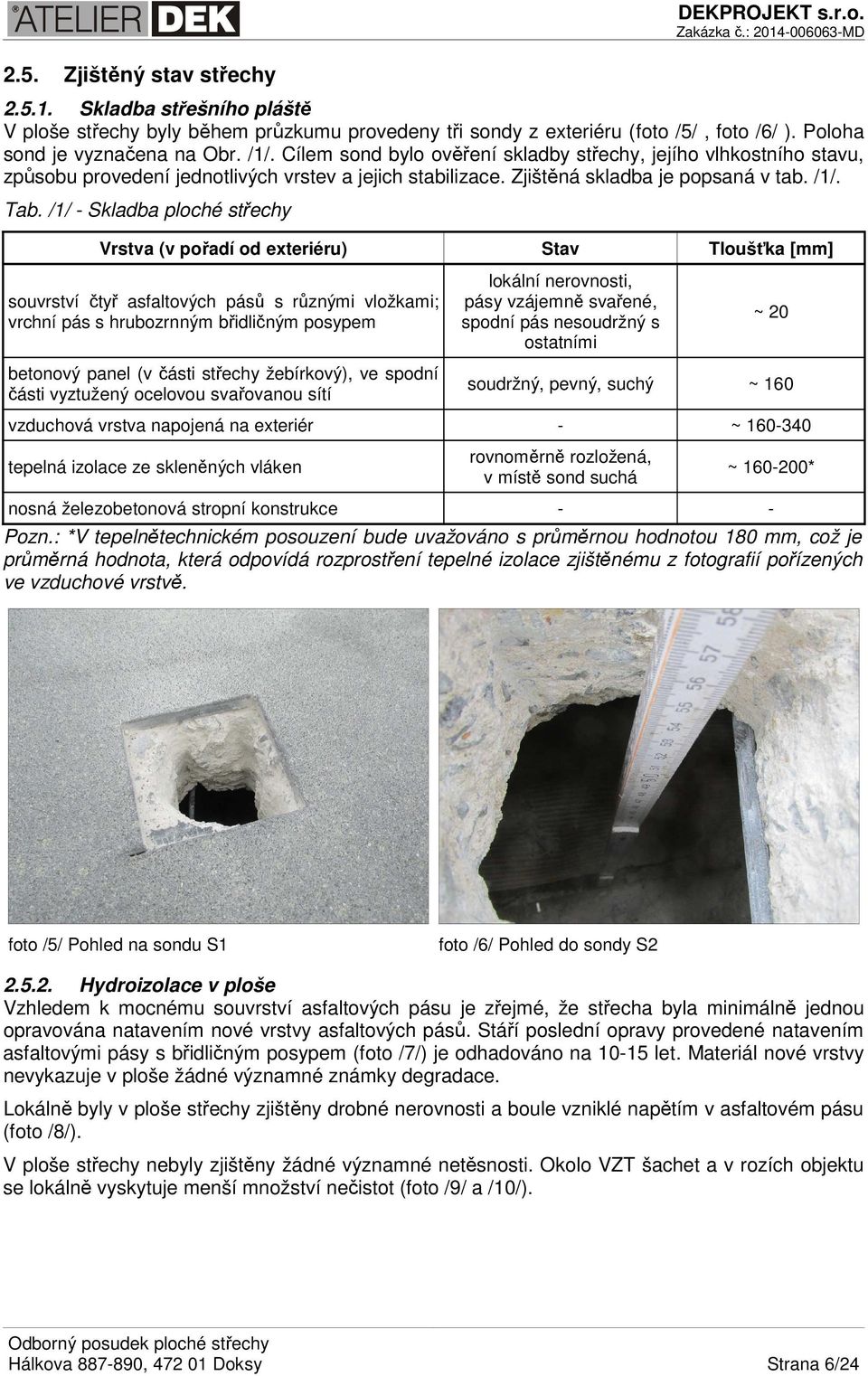

6 2.5. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly během průzkumu provedeny tři sondy z exteriéru (foto /5/, foto /6/ ). Poloha sond je vyznačena na Obr. /1/. Cílem sond bylo ověření skladby střechy, jejího vlhkostního stavu, způsobu provedení jednotlivých vrstev a jejich stabilizace. Zjištěná skladba je popsaná v tab. /1/. Tab. /1/ - Skladba ploché střechy Vrstva (v pořadí od exteriéru) Stav Tloušťka [mm] souvrství čtyř asfaltových pásů s různými vložkami; vrchní pás s hrubozrnným břidličným posypem betonový panel (v části střechy žebírkový), ve spodní části vyztužený ocelovou svařovanou sítí lokální nerovnosti, pásy vzájemně svařené, spodní pás nesoudržný s ostatními ~ 20 soudržný, pevný, suchý ~ 160 vzduchová vrstva napojená na exteriér - ~ tepelná izolace ze skleněných vláken rovnoměrně rozložená, v místě sond suchá ~ * nosná železobetonová stropní konstrukce - - Pozn.: *V tepelnětechnickém posouzení bude uvažováno s průměrnou hodnotou 180 mm, což je průměrná hodnota, která odpovídá rozprostření tepelné izolace zjištěnému z fotografií pořízených ve vzduchové vrstvě. foto /5/ Pohled na sondu S1 foto /6/ Pohled do sondy S Hydroizolace v ploše Vzhledem k mocnému souvrství asfaltových pásu je zřejmé, že střecha byla minimálně jednou opravována natavením nové vrstvy asfaltových pásů. Stáří poslední opravy provedené natavením asfaltovými pásy s břidličným posypem (foto /7/) je odhadováno na let. Materiál nové vrstvy nevykazuje v ploše žádné významné známky degradace. Lokálně byly v ploše střechy zjištěny drobné nerovnosti a boule vzniklé napětím v asfaltovém pásu (foto /8/). V ploše střechy nebyly zjištěny žádné významné netěsnosti. Okolo VZT šachet a v rozích objektu se lokálně vyskytuje menší množství nečistot (foto /9/ a /10/). Hálkova , Doksy Strana 6/24

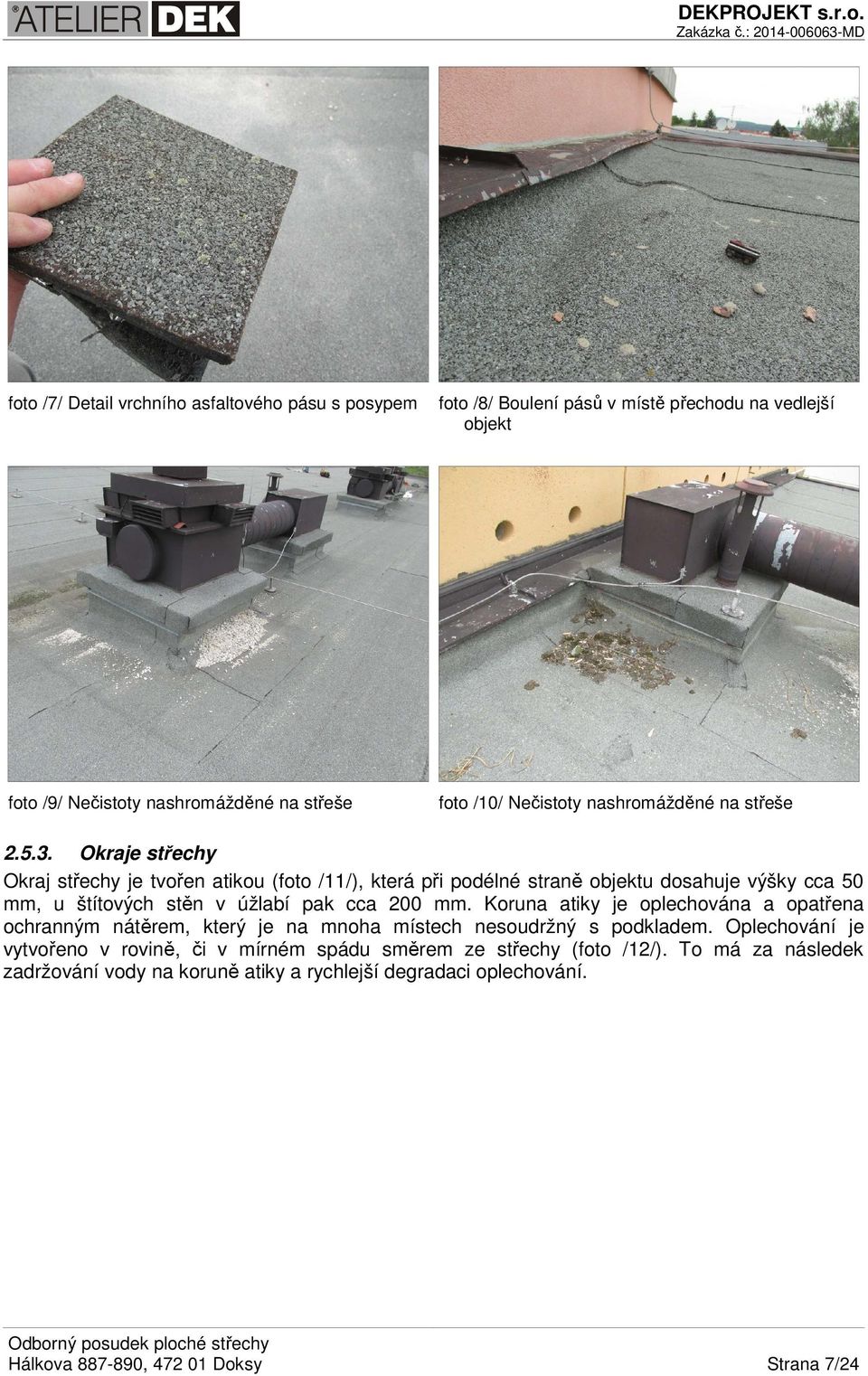

7 foto /7/ Detail vrchního asfaltového pásu s posypem foto /8/ Boulení pásů v místě přechodu na vedlejší objekt foto /9/ Nečistoty nashromážděné na střeše foto /10/ Nečistoty nashromážděné na střeše Okraje střechy Okraj střechy je tvořen atikou (foto /11/), která při podélné straně objektu dosahuje výšky cca 50 mm, u štítových stěn v úžlabí pak cca 200 mm. Koruna atiky je oplechována a opatřena ochranným nátěrem, který je na mnoha místech nesoudržný s podkladem. Oplechování je vytvořeno v rovině, či v mírném spádu směrem ze střechy (foto /12/). To má za následek zadržování vody na koruně atiky a rychlejší degradaci oplechování. Hálkova , Doksy Strana 7/24

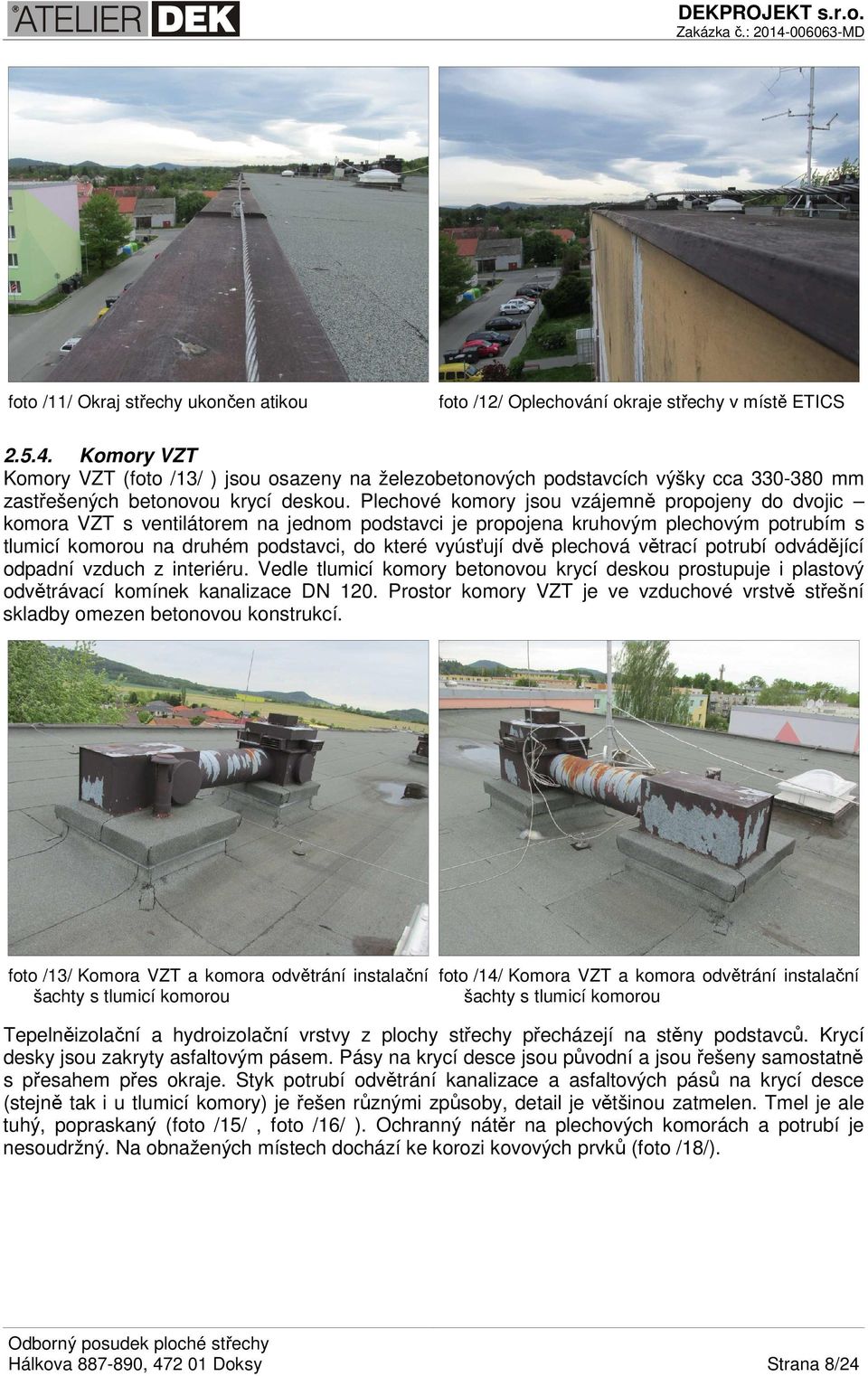

8 foto /11/ Okraj střechy ukončen atikou foto /12/ Oplechování okraje střechy v místě ETICS Komory VZT Komory VZT (foto /13/ ) jsou osazeny na železobetonových podstavcích výšky cca mm zastřešených betonovou krycí deskou. Plechové komory jsou vzájemně propojeny do dvojic komora VZT s ventilátorem na jednom podstavci je propojena kruhovým plechovým potrubím s tlumicí komorou na druhém podstavci, do které vyúsťují dvě plechová větrací potrubí odvádějící odpadní vzduch z interiéru. Vedle tlumicí komory betonovou krycí deskou prostupuje i plastový odvětrávací komínek kanalizace DN 120. Prostor komory VZT je ve vzduchové vrstvě střešní skladby omezen betonovou konstrukcí. foto /13/ Komora VZT a komora odvětrání instalační šachty s tlumicí komorou foto /14/ Komora VZT a komora odvětrání instalační šachty s tlumicí komorou Tepelněizolační a hydroizolační vrstvy z plochy střechy přecházejí na stěny podstavců. Krycí desky jsou zakryty asfaltovým pásem. Pásy na krycí desce jsou původní a jsou řešeny samostatně s přesahem přes okraje. Styk potrubí odvětrání kanalizace a asfaltových pásů na krycí desce (stejně tak i u tlumicí komory) je řešen různými způsoby, detail je většinou zatmelen. Tmel je ale tuhý, popraskaný (foto /15/, foto /16/ ). Ochranný nátěr na plechových komorách a potrubí je nesoudržný. Na obnažených místech dochází ke korozi kovových prvků (foto /18/). Hálkova , Doksy Strana 8/24

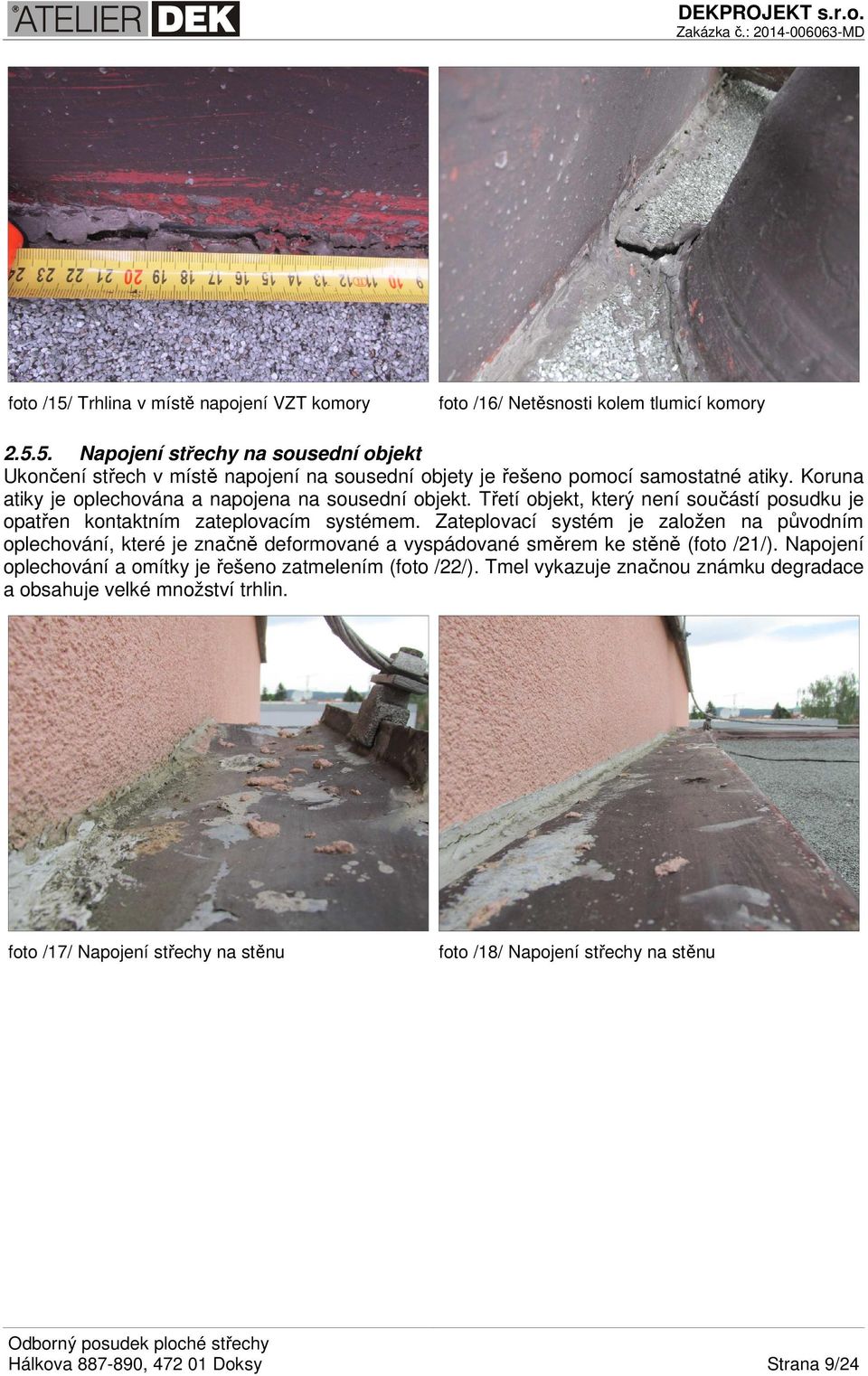

9 foto /15/ Trhlina v místě napojení VZT komory foto /16/ Netěsnosti kolem tlumicí komory Napojení střechy na sousední objekt Ukončení střech v místě napojení na sousední objety je řešeno pomocí samostatné atiky. Koruna atiky je oplechována a napojena na sousední objekt. Třetí objekt, který není součástí posudku je opatřen kontaktním zateplovacím systémem. Zateplovací systém je založen na původním oplechování, které je značně deformované a vyspádované směrem ke stěně (foto /21/). Napojení oplechování a omítky je řešeno zatmelením (foto /22/). Tmel vykazuje značnou známku degradace a obsahuje velké množství trhlin. foto /17/ Napojení střechy na stěnu foto /18/ Napojení střechy na stěnu Hálkova , Doksy Strana 9/24

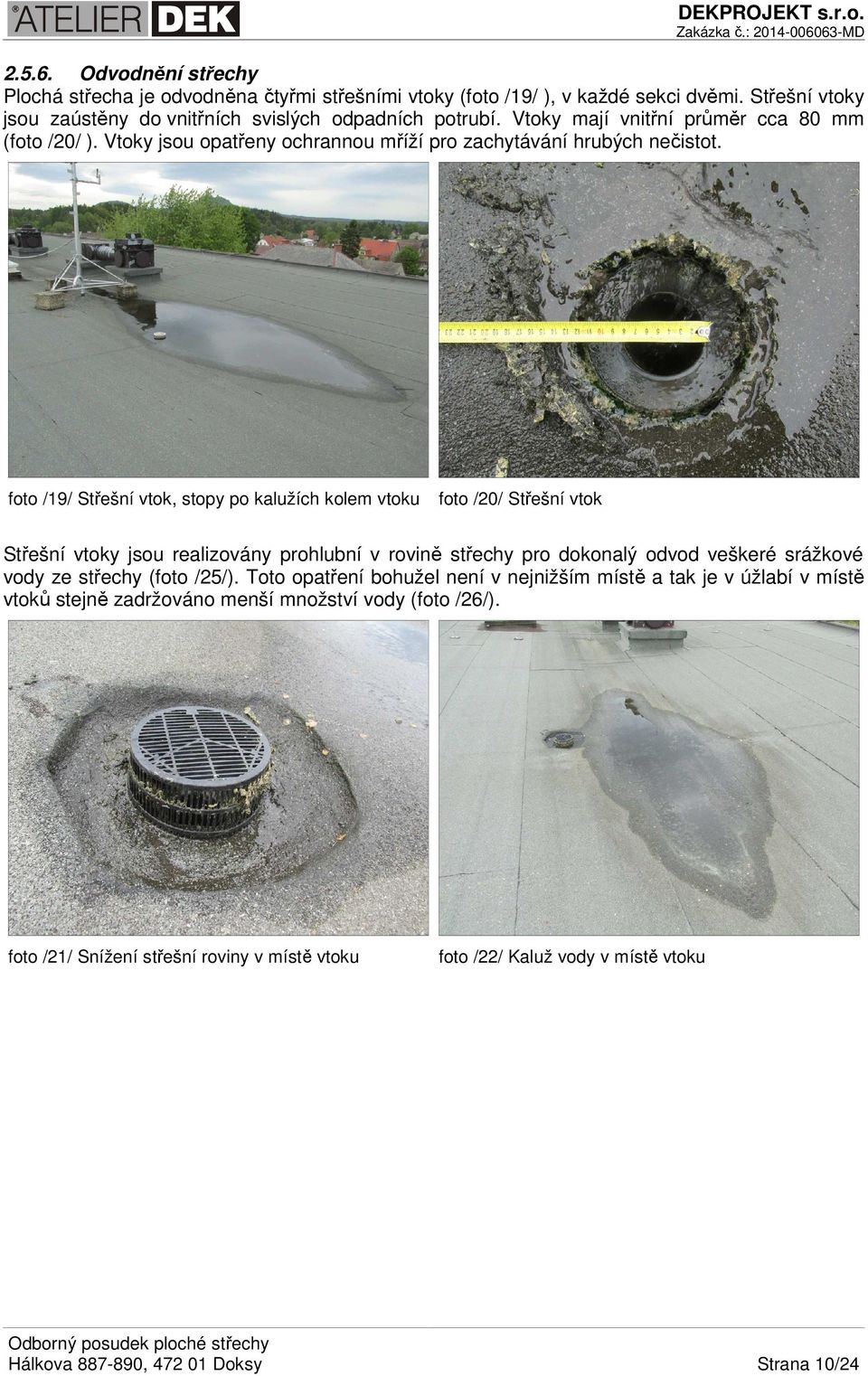

10 Odvodnění střechy Plochá střecha je odvodněna čtyřmi střešními vtoky (foto /19/ ), v každé sekci dvěmi. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Vtoky mají vnitřní průměr cca 80 mm (foto /20/ ). Vtoky jsou opatřeny ochrannou mříží pro zachytávání hrubých nečistot. foto /19/ Střešní vtok, stopy po kalužích kolem vtoku foto /20/ Střešní vtok Střešní vtoky jsou realizovány prohlubní v rovině střechy pro dokonalý odvod veškeré srážkové vody ze střechy (foto /25/). Toto opatření bohužel není v nejnižším místě a tak je v úžlabí v místě vtoků stejně zadržováno menší množství vody (foto /26/). foto /21/ Snížení střešní roviny v místě vtoku foto /22/ Kaluž vody v místě vtoku Hálkova , Doksy Strana 10/24

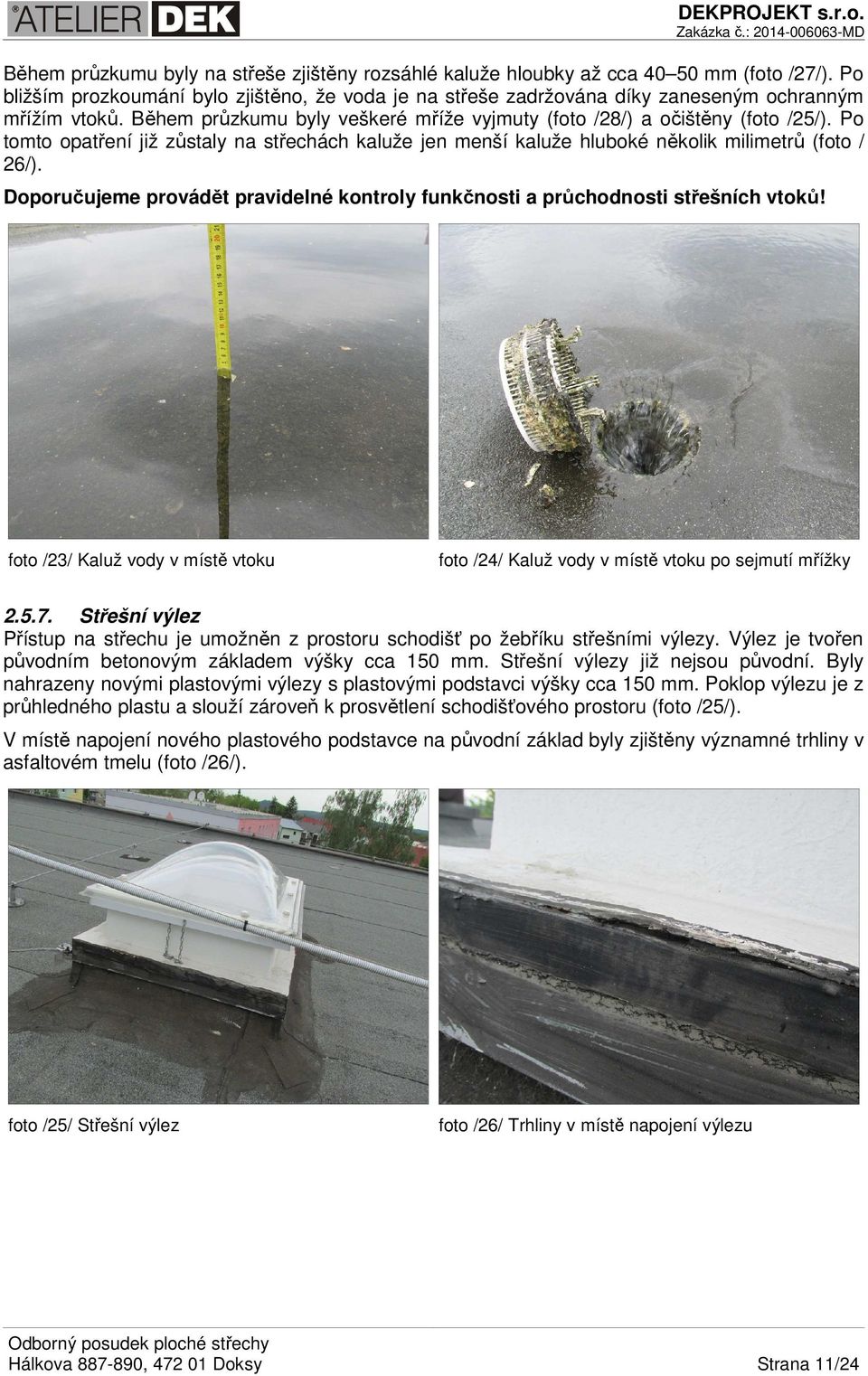

11 Během průzkumu byly na střeše zjištěny rozsáhlé kaluže hloubky až cca mm (foto /27/). Po bližším prozkoumání bylo zjištěno, že voda je na střeše zadržována díky zaneseným ochranným mřížím vtoků. Během průzkumu byly veškeré mříže vyjmuty (foto /28/) a očištěny (foto /25/). Po tomto opatření již zůstaly na střechách kaluže jen menší kaluže hluboké několik milimetrů (foto / 26/). Doporučujeme provádět pravidelné kontroly funkčnosti a průchodnosti střešních vtoků! foto /23/ Kaluž vody v místě vtoku foto /24/ Kaluž vody v místě vtoku po sejmutí mřížky Střešní výlez Přístup na střechu je umožněn z prostoru schodišť po žebříku střešními výlezy. Výlez je tvořen původním betonovým základem výšky cca 150 mm. Střešní výlezy již nejsou původní. Byly nahrazeny novými plastovými výlezy s plastovými podstavci výšky cca 150 mm. Poklop výlezu je z průhledného plastu a slouží zároveň k prosvětlení schodišťového prostoru (foto /25/). V místě napojení nového plastového podstavce na původní základ byly zjištěny významné trhliny v asfaltovém tmelu (foto /26/). foto /25/ Střešní výlez foto /26/ Trhliny v místě napojení výlezu Hálkova , Doksy Strana 11/24

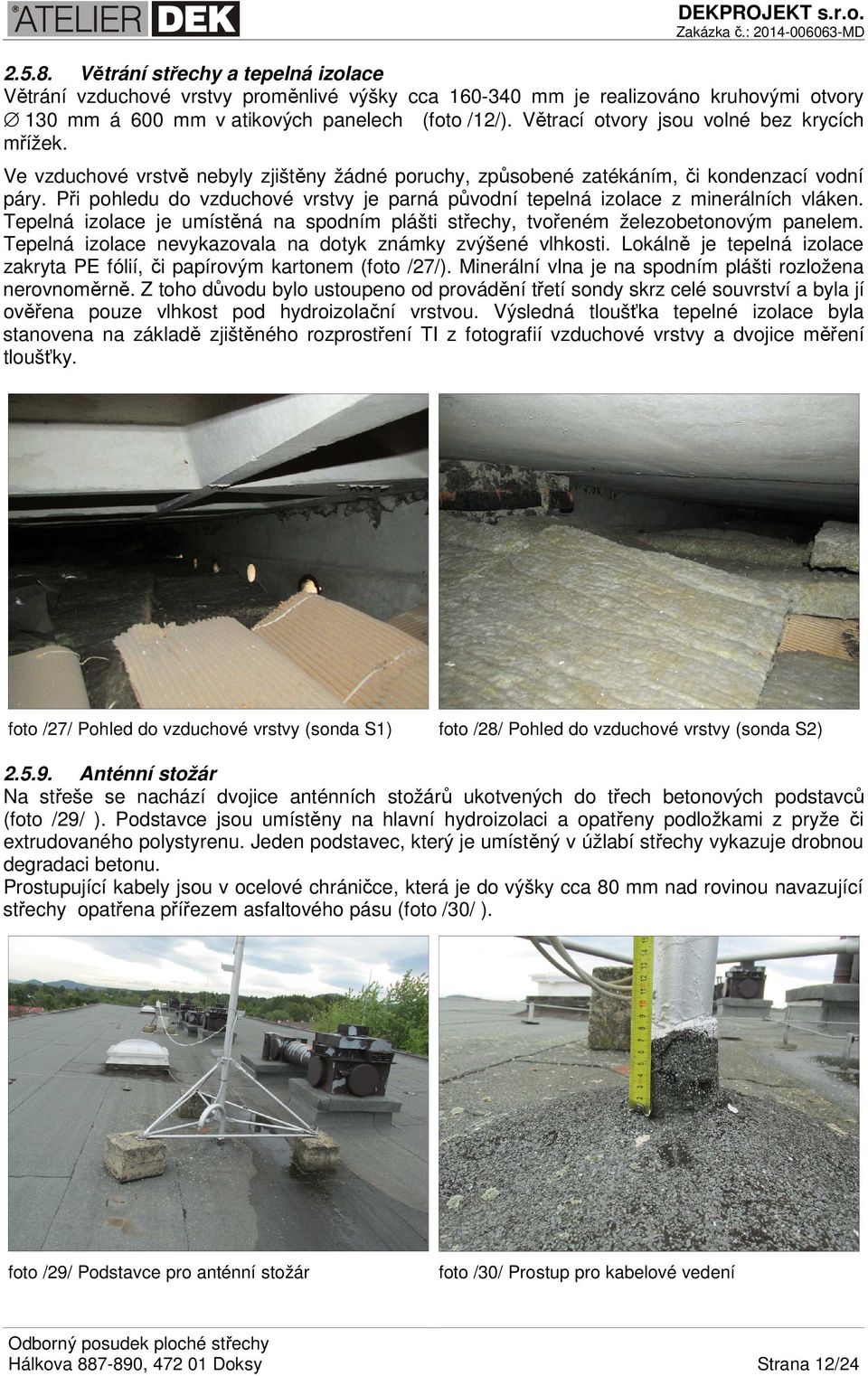

12 Větrání střechy a tepelná izolace Větrání vzduchové vrstvy proměnlivé výšky cca mm je realizováno kruhovými otvory 130 mm á 600 mm v atikových panelech (foto /12/). Větrací otvory jsou volné bez krycích mřížek. Ve vzduchové vrstvě nebyly zjištěny žádné poruchy, způsobené zatékáním, či kondenzací vodní páry. Při pohledu do vzduchové vrstvy je parná původní tepelná izolace z minerálních vláken. Tepelná izolace je umístěná na spodním plášti střechy, tvořeném železobetonovým panelem. Tepelná izolace nevykazovala na dotyk známky zvýšené vlhkosti. Lokálně je tepelná izolace zakryta PE fólií, či papírovým kartonem (foto /27/). Minerální vlna je na spodním plášti rozložena nerovnoměrně. Z toho důvodu bylo ustoupeno od provádění třetí sondy skrz celé souvrství a byla jí ověřena pouze vlhkost pod hydroizolační vrstvou. Výsledná tloušťka tepelné izolace byla stanovena na základě zjištěného rozprostření TI z fotografií vzduchové vrstvy a dvojice měření tloušťky. foto /27/ Pohled do vzduchové vrstvy (sonda S1) foto /28/ Pohled do vzduchové vrstvy (sonda S2) Anténní stožár Na střeše se nachází dvojice anténních stožárů ukotvených do třech betonových podstavců (foto /29/ ). Podstavce jsou umístěny na hlavní hydroizolaci a opatřeny podložkami z pryže či extrudovaného polystyrenu. Jeden podstavec, který je umístěný v úžlabí střechy vykazuje drobnou degradaci betonu. Prostupující kabely jsou v ocelové chráničce, která je do výšky cca 80 mm nad rovinou navazující střechy opatřena přířezem asfaltového pásu (foto /30/ ). foto /29/ Podstavce pro anténní stožár foto /30/ Prostup pro kabelové vedení Hálkova , Doksy Strana 12/24

13 Hromosvod Hromosvodnou soustavu tvoří ocelové lano připojené svorkami ke kovovým konstrukcím (foto /31/) na střeše. Vodič v ploše střechy je připevněn na ocelových podkladcích uložených na přířezy asfaltových pásů (foto /32/). foto /31/ Napojení konstrukcí na hromosvod foto /32/ Podstavec hromosvodu 3. POSUDEK 3.1. Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50 % Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84 % vzduchu, lokalita Doksy) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Plocha větracích otvorů vzduchové vrstvy je cca 4050 mm 2 na 1 m 2 plochy střechy. Tato plocha odpovídá silně větrané střeše. Vzhledem k tomu, že jsou větrací otvory umístěny v jedné úrovni, je větraní střechy funkční pouze při větru. Za bezvětří je větrání vzduchové mezery významně omezeno. Ve výpočtu je tedy střecha chápána jako dvouplášťová střecha se slabě provětrávanou vzduchovou vrstvou. Hálkova , Doksy Strana 13/24

14 Základní parametry materiálů použité ve výpočtech Materiálová skupina Funkce vrstvy Tloušťka vrstvy d [mm] Součinitel tepelné vodivosti λ d [W/(m.K)] Faktor difuzního odporu µ d [-] souvrství čtyř asfaltových pásů Hydroizolační 20 0, ,0 železobetonové panely Nosná, spádová 160 1,750 32,0 slabě větraná vzduchová vrstva tepelná izolace ze skleněných vláken železobetonová stropní konstrukce Provětrávaná vzduchová vrstva 250 3,13 0,04 Tepelná izolace 180 0,064 2,0 Nosná 150 1,750 32,0 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce Mev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,681 Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách Původní stav 0,4! 0,402! pasivní! 0,9 +! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně-technického stavu střechy Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy výpočtově dochází ke kondenzaci vodních par, je překročena dovolená maximální množství zkondenzované vodní páry. Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy. Na základě výpočtu hrozí tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Vzduchová vrstva nevyhoví požadavkům ČSN [8]. Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy. Hodnocení Hálkova , Doksy Strana 14/24

15 3.2. Stavebně-technické posouzení zjištěného stavu střechy DEKPROJEKT s.r.o. 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 2. Větraná vzduchová vrstva nevyhoví požadavkům ČSN [8]. Provedený větrací systém nemůže zajistit účinné a dostatečné odvětrání střechy. V zimním období výpočtově dochází ke kondenzaci vodní páry ve vzduchové vrstvě a na spodní straně horního pláště. Výpočtová roční bilance zkondenzované vlhkosti je pasivní. Výpočtově dochází k akumulaci vody ve skladbě střechy. 3. Oplechování atiky není v požadovaném spádu 3 [10] do plochy střechy. Spád je nulový, či mírný směrem vně střechy. Stejně tak je provedeno i oplechování v místě napojení na sousední objekt. V místě napojení je provedena tmelená spára, která vykazuje degradaci tmelu a trhliny. Srážková voda je tak přiváděna do dilatační spáry. 4. Sklon střechy v ploše je cca 1-2. V ploše střechy se mimo okolí střešních vtoků netvoří kaluže, což potvrzuje, že spád je dostatečný. Minimální spád ploché střechy dle normy ČSN P [6] je u povlakové hydroizolace 1 (1,75%). 5. V tepelněizolační vrstvě tvořené tepelnou izolací z minerálních vláken nebyla zjištěna zjevná zvýšená vlhkost. Jednotlivé rohože jsou na spodním plášti střechy rozprostřeny rovnoměrně. Průměrná tloušťka vrstvy byla stanovena na základě změřených vrstev a fotografií monitorujících vzduchovou vrstvu a činí v průměru 180 mm. 6. Odvodnění ploché střechy pomocí střešních vtoků 80 mm je dle normy ČSN nedostačující. Při průměru DN 80 je třeba 9 vtoků na celý objekt, jeden vtok na tuto sekci by měl mít kapacitu 8,1 l/s, čemuž odpovídá průměr potrubí cca 150 mm. 7. Doporučujeme provést kontrolu všech tlumících komor VZT. Vnitřní prostor tlumící komory nesmí být propojen se vzduchovou vrstvou střechy. V případě netěsnosti odpadního potrubí a prostupů potrubí střešním pláštěm může teplý vlhký odpadní vzduch kondenzovat ve vzduchové vrstvě a na spodní hraně horního pláště. Je nutné vzduchovou vrstvu střechy a prostor tlumících komor vzduchotěsně oddělit. 8. Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh variant obnovy střechy. 9. Železobetonová deska horního střešního pláště má dostatečnou únosnost pro případné mechanické kotvení dalších vrstev. 4. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 4.1. Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. V rámci opravy střechy musí být provedena kontrola vzduchotěsného provedení prostupů VZT, konstrukce komory ve vzduchové vrstvě střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. Vzduchová vrstva střechy a ani dutiny panelů tvořící horní plášť střechy nesmí být propojené s vnitřní částí instalační šachty (VZT komory)! Objednatel požaduje v jedné variantě navrhnout převedení ploché střechy na šikmou s plechovou skládanou krytinou. Dle zástupce SVJ má být navržen systém Lindab. Hálkova , Doksy Strana 15/24

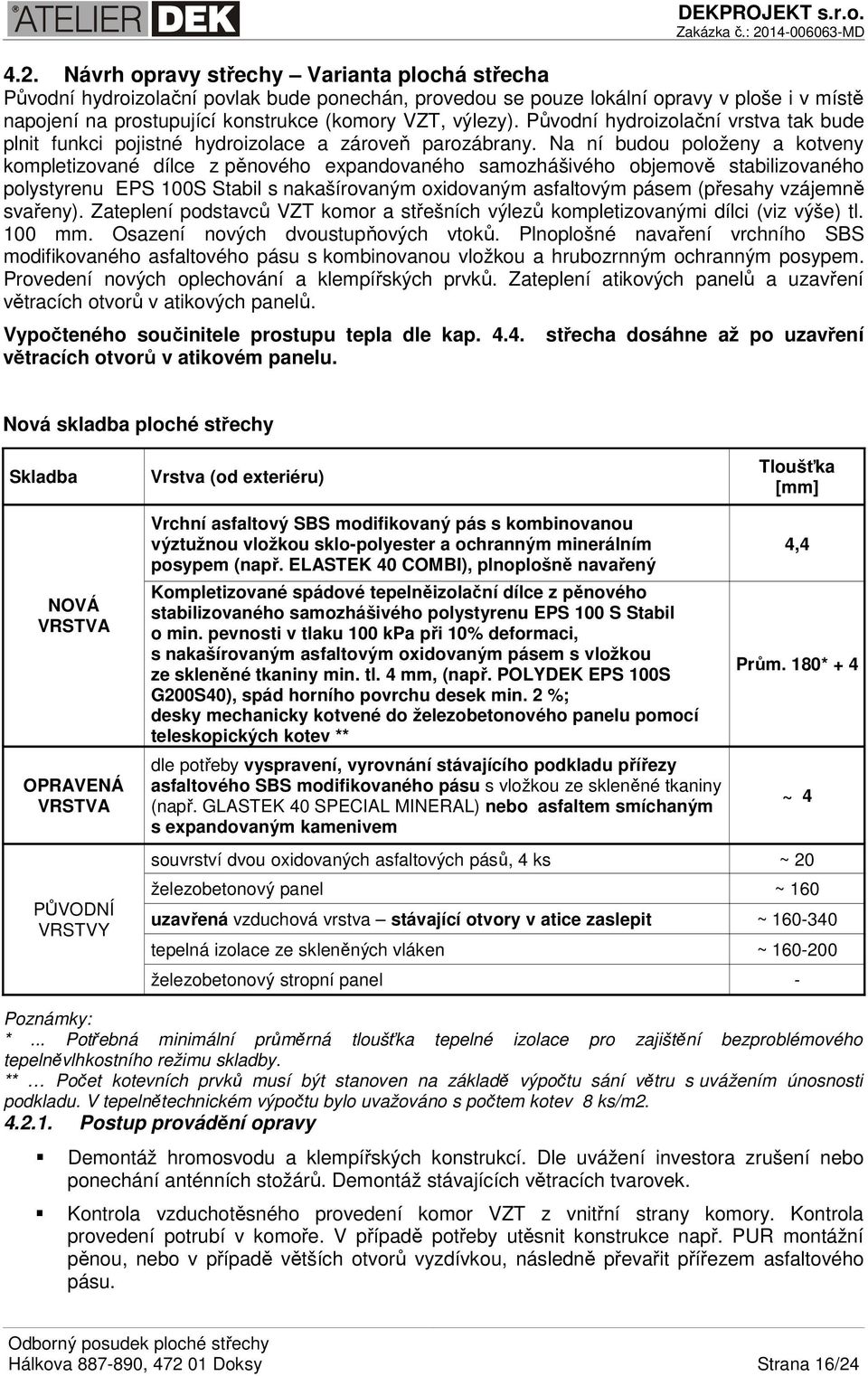

16 4.2. Návrh opravy střechy Varianta plochá střecha Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy v ploše i v místě napojení na prostupující konstrukce (komory VZT, výlezy). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace a zároveň parozábrany. Na ní budou položeny a kotveny kompletizované dílce z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pásem (přesahy vzájemně svařeny). Zateplení podstavců VZT komor a střešních výlezů kompletizovanými dílci (viz výše) tl. 100 mm. Osazení nových dvoustupňových vtoků. Plnoplošné navaření vrchního SBS modifikovaného asfaltového pásu s kombinovanou vložkou a hrubozrnným ochranným posypem. Provedení nových oplechování a klempířských prvků. Zateplení atikových panelů a uzavření větracích otvorů v atikových panelů. Vypočteného součinitele prostupu tepla dle kap střecha dosáhne až po uzavření větracích otvorů v atikovém panelu. Nová skladba ploché střechy Skladba Vrstva (od exteriéru) Tloušťka [mm] NOVÁ VRSTVA OPRAVENÁ VRSTVA PŮVODNÍ VRSTVY Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený Kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4 mm, (např. POLYDEK EPS 100S G200S40), spád horního povrchu desek min. 2 %; desky mechanicky kotvené do železobetonového panelu pomocí teleskopických kotev ** dle potřeby vyspravení, vyrovnání stávajícího podkladu přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) nebo asfaltem smíchaným s expandovaným kamenivem 4,4 Prům. 180* + 4 souvrství dvou oxidovaných asfaltových pásů, 4 ks ~ 20 železobetonový panel ~ 160 uzavřená vzduchová vrstva stávající otvory v atice zaslepit ~ tepelná izolace ze skleněných vláken ~ železobetonový stropní panel - ~ 4 Poznámky: *... Potřebná minimální průměrná tloušťka tepelné izolace pro zajištění bezproblémového tepelněvlhkostního režimu skladby. ** Počet kotevních prvků musí být stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. V tepelnětechnickém výpočtu bylo uvažováno s počtem kotev 8 ks/m Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Dle uvážení investora zrušení nebo ponechání anténních stožárů. Demontáž stávajících větracích tvarovek. Kontrola vzduchotěsného provedení komor VZT z vnitřní strany komory. Kontrola provedení potrubí v komoře. V případě potřeby utěsnit konstrukce např. PUR montážní pěnou, nebo v případě větších otvorů vyzdívkou, následně převařit přířezem asfaltového pásu. Hálkova , Doksy Strana 16/24

17 Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti (max. nerovnost 5 mm na 2 m) a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Úprava okraje střechy s přihlédnutím na novou tloušťku skladby v ploše. Navýšení atiky nebo osazení plechových okrajových profilů. Finální spád koruny atiky by měl být min. 3 (5,24%) směrem do střešní roviny. Položení a připevnění kompletizovaných tepelněizolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pásem typu G200S40 na horním povrchu (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonové desky skrz stávající vrstvy horního pláště. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem (kotevní plán). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. Zateplení stěn (podstavců) komor VZT a střešních výlezů kompletizovanými dílci (popis viz výše). Tloušťka tepelné izolace bude stanovena na základě 2D tepelnětechnického výpočtu. Desky je nutno mechanicky kotvit k podkladu. Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Původní odvodňovací prvky (vtoky) budou nahrazeny novými vtoky napojenými na stávající vnitřní odpadní dešťové potrubí. Budou použité systémové dvoustupňové svislé vtoky s integrovaným přířezem asfaltového pásu do tvarovky (např. GULLYDEK). Vtoky budou opatřeny plastovou mřížkou zabraňující zanesení vtoku. Při výměně je nutno ověřit dimenzi svodu a stav potrubí a až poté objednat nové vtoky. Musí být osazené vtoky s odtokovou kapacitou min. Q =8,1 l/s jednoho vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Hydroizolace bude ukončena na vnějším okraji atiky. Hydroizolace musí být na všechny navazující a prostupující konstrukce vytažena do výšky min. 150 mm. Montáž klempířských konstrukcí (např. oplechování komor VZT). Montáž hromosvodné ochrany včetně revizní zprávy; patky osadit na podložky. Po provedení nové střešní skladby je nutné uzavřít (zaslepit) původní větrací otvory Ø 120 mm v atikových panelech. Otvory se zaslepí (např. vyplněním PUR pěnou) a provede se zateplení atikových panelů certifikovaným kontaktním zateplovacím systémem. Z důvodu požárně-bezpečnostních požadavků budou použity tepelněizolační desky z minerálních vláken. Přesná tloušťka desek musí být stanovena na základě podrobného 2D tepelnětechnického výpočtu. Předpokládá se tloušťka desek cca mm. Hálkova , Doksy Strana 17/24

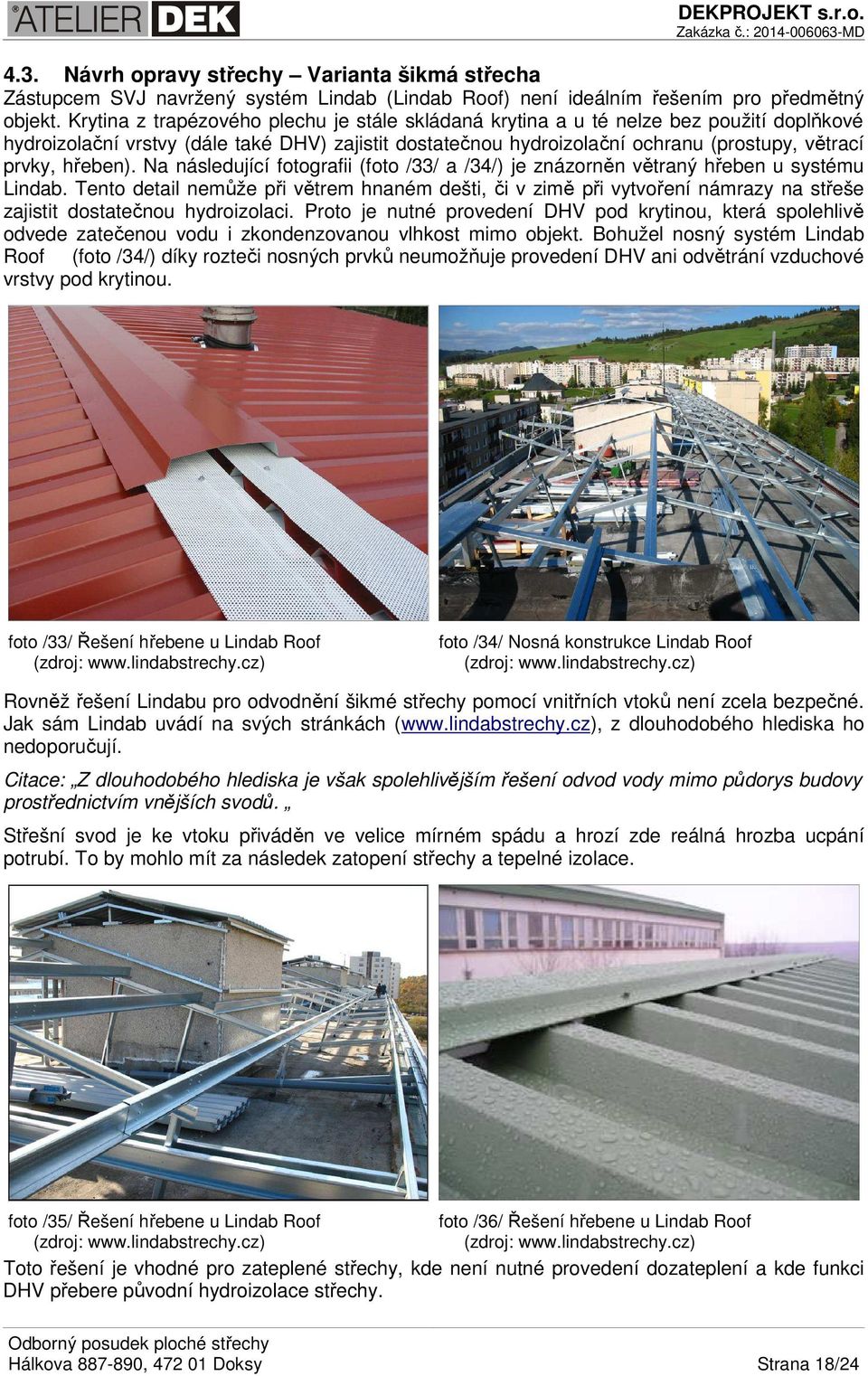

18 4.3. Návrh opravy střechy Varianta šikmá střecha Zástupcem SVJ navržený systém Lindab (Lindab Roof) není ideálním řešením pro předmětný objekt. Krytina z trapézového plechu je stále skládaná krytina a u té nelze bez použití doplňkové hydroizolační vrstvy (dále také DHV) zajistit dostatečnou hydroizolační ochranu (prostupy, větrací prvky, hřeben). Na následující fotografii (foto /33/ a /34/) je znázorněn větraný hřeben u systému Lindab. Tento detail nemůže při větrem hnaném dešti, či v zimě při vytvoření námrazy na střeše zajistit dostatečnou hydroizolaci. Proto je nutné provedení DHV pod krytinou, která spolehlivě odvede zatečenou vodu i zkondenzovanou vlhkost mimo objekt. Bohužel nosný systém Lindab Roof (foto /34/) díky rozteči nosných prvků neumožňuje provedení DHV ani odvětrání vzduchové vrstvy pod krytinou. foto /33/ Řešení hřebene u Lindab Roof (zdroj: foto /34/ Nosná konstrukce Lindab Roof (zdroj: Rovněž řešení Lindabu pro odvodnění šikmé střechy pomocí vnitřních vtoků není zcela bezpečné. Jak sám Lindab uvádí na svých stránkách ( z dlouhodobého hlediska ho nedoporučují. Citace: Z dlouhodobého hlediska je však spolehlivějším řešení odvod vody mimo půdorys budovy prostřednictvím vnějších svodů. Střešní svod je ke vtoku přiváděn ve velice mírném spádu a hrozí zde reálná hrozba ucpání potrubí. To by mohlo mít za následek zatopení střechy a tepelné izolace. foto /35/ Řešení hřebene u Lindab Roof (zdroj: foto /36/ Řešení hřebene u Lindab Roof (zdroj: Toto řešení je vhodné pro zateplené střechy, kde není nutné provedení dozateplení a kde funkci DHV přebere původní hydroizolace střechy. Hálkova , Doksy Strana 18/24

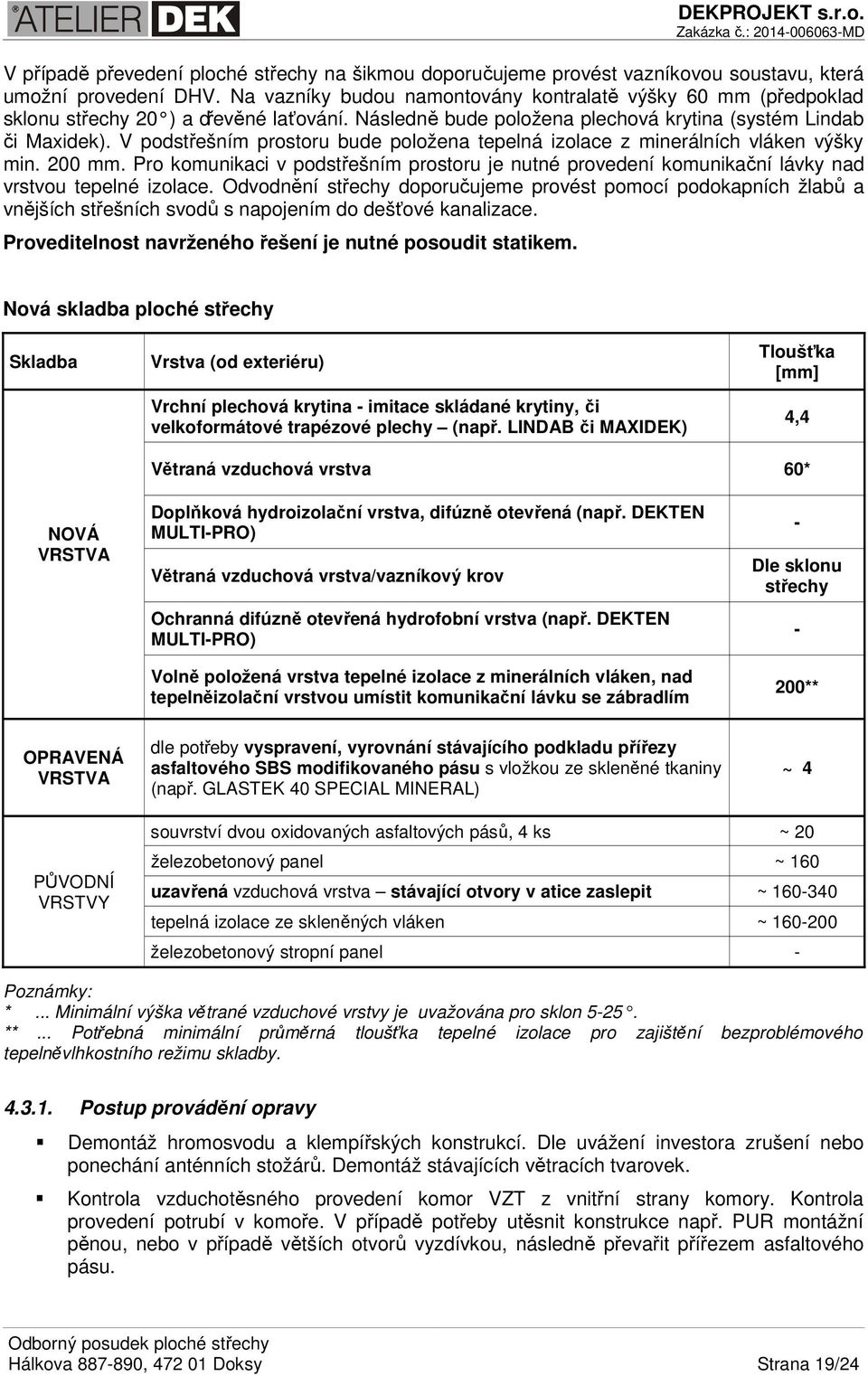

19 V případě převedení ploché střechy na šikmou doporučujeme provést vazníkovou soustavu, která umožní provedení DHV. Na vazníky budou namontovány kontralatě výšky 60 mm (předpoklad sklonu střechy 20 ) a dřevěné laťování. Následně bude položena plechová krytina (systém Lindab či Maxidek). V podstřešním prostoru bude položena tepelná izolace z minerálních vláken výšky min. 200 mm. Pro komunikaci v podstřešním prostoru je nutné provedení komunikační lávky nad vrstvou tepelné izolace. Odvodnění střechy doporučujeme provést pomocí podokapních žlabů a vnějších střešních svodů s napojením do dešťové kanalizace. Proveditelnost navrženého řešení je nutné posoudit statikem. Nová skladba ploché střechy Skladba Vrstva (od exteriéru) Vrchní plechová krytina - imitace skládané krytiny, či velkoformátové trapézové plechy (např. LINDAB či MAXIDEK) Tloušťka [mm] 4,4 Větraná vzduchová vrstva 60* NOVÁ VRSTVA Doplňková hydroizolační vrstva, difúzně otevřená (např. DEKTEN MULTI-PRO) Větraná vzduchová vrstva/vazníkový krov Ochranná difúzně otevřená hydrofobní vrstva (např. DEKTEN MULTI-PRO) Volně položená vrstva tepelné izolace z minerálních vláken, nad tepelněizolační vrstvou umístit komunikační lávku se zábradlím - Dle sklonu střechy - 200** OPRAVENÁ VRSTVA dle potřeby vyspravení, vyrovnání stávajícího podkladu přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) ~ 4 PŮVODNÍ VRSTVY souvrství dvou oxidovaných asfaltových pásů, 4 ks ~ 20 železobetonový panel ~ 160 uzavřená vzduchová vrstva stávající otvory v atice zaslepit ~ tepelná izolace ze skleněných vláken ~ železobetonový stropní panel - Poznámky: *... Minimální výška větrané vzduchové vrstvy je uvažována pro sklon **... Potřebná minimální průměrná tloušťka tepelné izolace pro zajištění bezproblémového tepelněvlhkostního režimu skladby Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Dle uvážení investora zrušení nebo ponechání anténních stožárů. Demontáž stávajících větracích tvarovek. Kontrola vzduchotěsného provedení komor VZT z vnitřní strany komory. Kontrola provedení potrubí v komoře. V případě potřeby utěsnit konstrukce např. PUR montážní pěnou, nebo v případě větších otvorů vyzdívkou, následně převařit přířezem asfaltového pásu. Hálkova , Doksy Strana 19/24

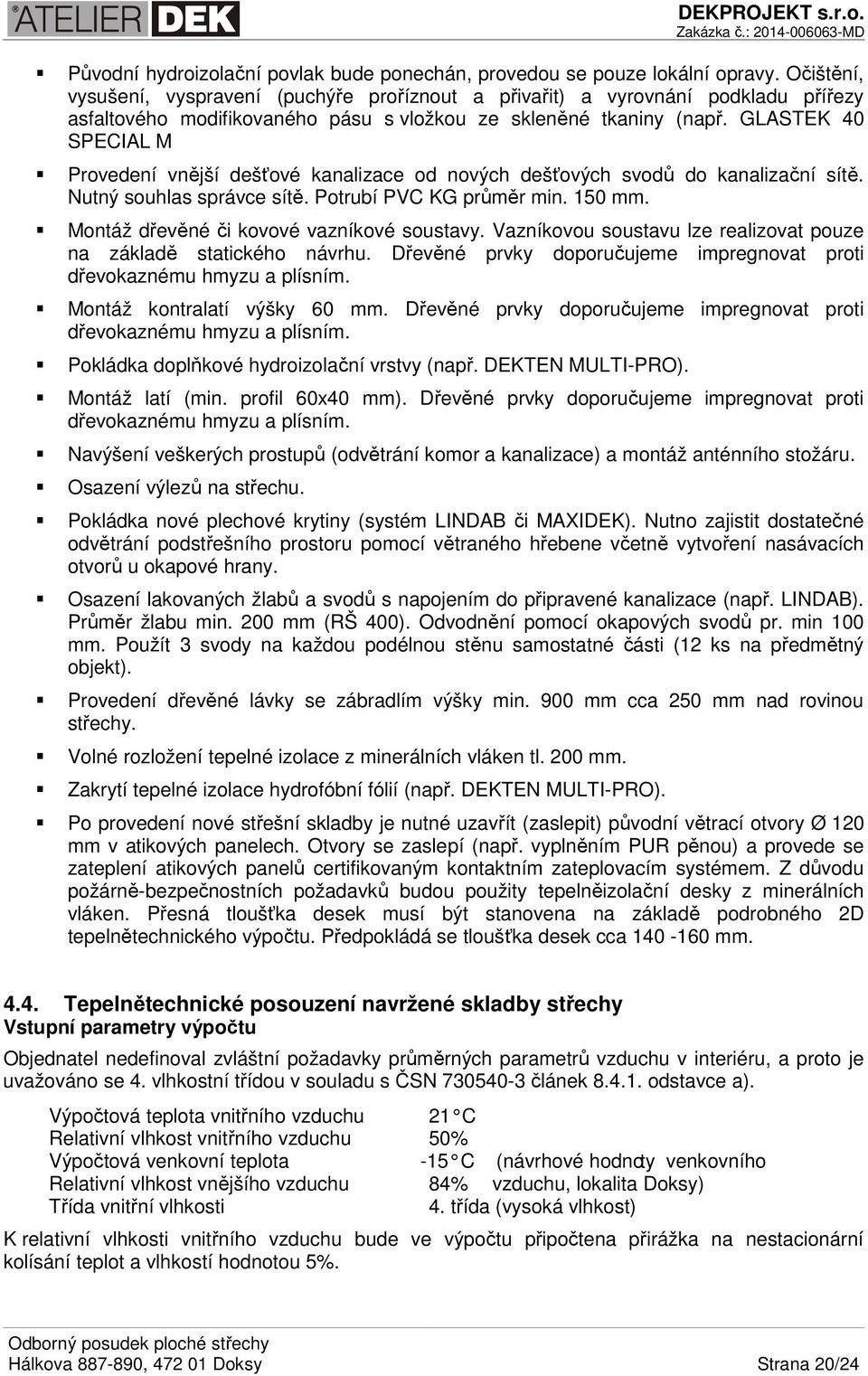

20 Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL M Provedení vnější dešťové kanalizace od nových dešťových svodů do kanalizační sítě. Nutný souhlas správce sítě. Potrubí PVC KG průměr min. 150 mm. Montáž dřevěné či kovové vazníkové soustavy. Vazníkovou soustavu lze realizovat pouze na základě statického návrhu. Dřevěné prvky doporučujeme impregnovat proti dřevokaznému hmyzu a plísním. Montáž kontralatí výšky 60 mm. Dřevěné prvky doporučujeme impregnovat proti dřevokaznému hmyzu a plísním. Pokládka doplňkové hydroizolační vrstvy (např. DEKTEN MULTI-PRO). Montáž latí (min. profil 60x40 mm). Dřevěné prvky doporučujeme impregnovat proti dřevokaznému hmyzu a plísním. Navýšení veškerých prostupů (odvětrání komor a kanalizace) a montáž anténního stožáru. Osazení výlezů na střechu. Pokládka nové plechové krytiny (systém LINDAB či MAXIDEK). Nutno zajistit dostatečné odvětrání podstřešního prostoru pomocí větraného hřebene včetně vytvoření nasávacích otvorů u okapové hrany. Osazení lakovaných žlabů a svodů s napojením do připravené kanalizace (např. LINDAB). Průměr žlabu min. 200 mm (RŠ 400). Odvodnění pomocí okapových svodů pr. min 100 mm. Použít 3 svody na každou podélnou stěnu samostatné části (12 ks na předmětný objekt). Provedení dřevěné lávky se zábradlím výšky min. 900 mm cca 250 mm nad rovinou střechy. Volné rozložení tepelné izolace z minerálních vláken tl. 200 mm. Zakrytí tepelné izolace hydrofóbní fólií (např. DEKTEN MULTI-PRO). Po provedení nové střešní skladby je nutné uzavřít (zaslepit) původní větrací otvory Ø 120 mm v atikových panelech. Otvory se zaslepí (např. vyplněním PUR pěnou) a provede se zateplení atikových panelů certifikovaným kontaktním zateplovacím systémem. Z důvodu požárně-bezpečnostních požadavků budou použity tepelněizolační desky z minerálních vláken. Přesná tloušťka desek musí být stanovena na základě podrobného 2D tepelnětechnického výpočtu. Předpokládá se tloušťka desek cca mm Tepelnětechnické posouzení navržené skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Doksy) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Hálkova , Doksy Strana 20/24

21 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu M ev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Varianta skladby Nový stav plochá střecha Nový stav šikmá střecha Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,681 nekondenzuje Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu prům ,14 x 0,001 + aktivní + 0,965 + nekondenzuje + x 200 0,14 x 0,000 + aktivní + 0,965 + nekondenzuje + x +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN Hodnocení tepelnětechnických charakteristik navržených skladeb Vypočtená hodnota součinitele prostupu tepla navržené skladby střechy vyhovuje požadavku normy ČSN [8]. Výpočtově ve skladbě střechy dochází ke kondenzaci vodní páry v průběhu roku, která se v příznivějších měsících vypaří, roční bilance vlhkosti je výpočtově aktivní. Maximální množství kondenzátu splňuje požadavky normy. Vnitřní povrchová teplota na spodním povrchu střechy výpočtově vyhovuje požadavku normy. Na spodním povrchu horního pláště střechy při průměrných okrajových podmínkách výpočtově nedochází ke kondenzaci. Pro zajištění bezproblémového tepelně-vlhkostního režimu střechy je nutné dodržet minimální tloušťky tepelné izolací navržené v tomto posudku. Hodnocení Hálkova , Doksy Strana 21/24

22 5. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ nezastupuje projektovou dokumentaci jedná se o obecné systémové detaily pro opravu plochých střech, detaily pro šikmou střechu nejsou součástí, neboť se jedná o individuální řešení dle zvoleného systému obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení u podélné stěny, střecha zateplena dílci s nakašírovaným asfaltovým pásem Hálkova , Doksy Strana 22/24

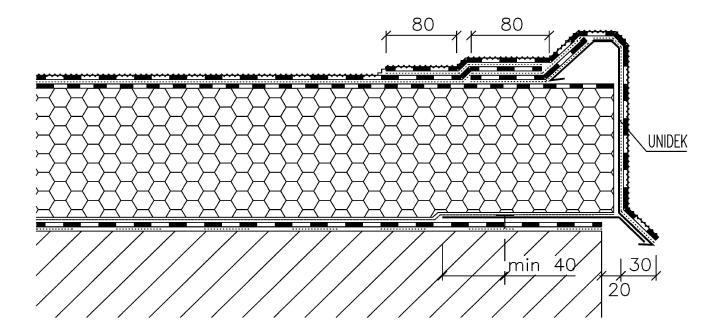

23 obr. /4/ Schéma řešení asfaltové hydroizolace při alternativě zvýšení atiky u štítové stěny, střecha zateplena dílci s nakašírovaným asfaltovým pásem obr. /5/ Schéma řešení asfaltové hydroizolace na prostupující stěnu, střecha zateplena dílci s nakašírovaným asfaltovým pásem Hálkova , Doksy Strana 23/24

24 6. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 7. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci. V Praze dne za DEKPROJEKT s.r.o. Ing. Daniel Mašlár tel.: daniel.maslar@dek-cz.com Hálkova , Doksy Strana 24/24
