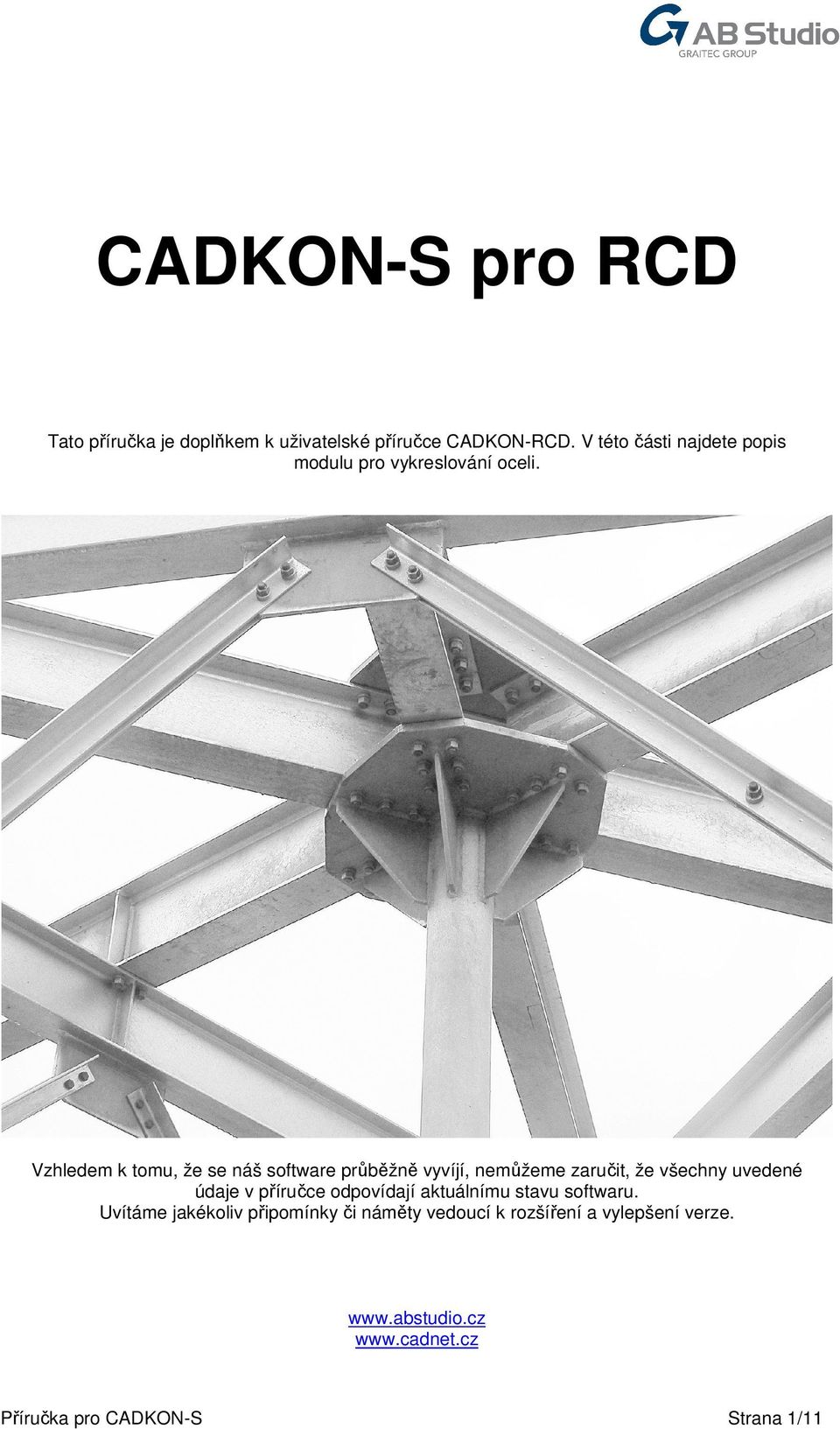

1 CADKON-S pro RCD Tato příručka je doplňkem k uživatelské příručce CADKON-RCD. V této části najdete popis modulu pro vykreslování oceli. Stav k Vzhledem k tomu, že se náš software průběžně vyvíjí, nemůžeme zaručit, že všechny uvedené údaje v příručce odpovídají aktuálnímu stavu softwaru. Uvítáme jakékoliv připomínky či náměty vedoucí k rozšíření a vylepšení verze. Příručka pro CADKON-S Strana 1/11

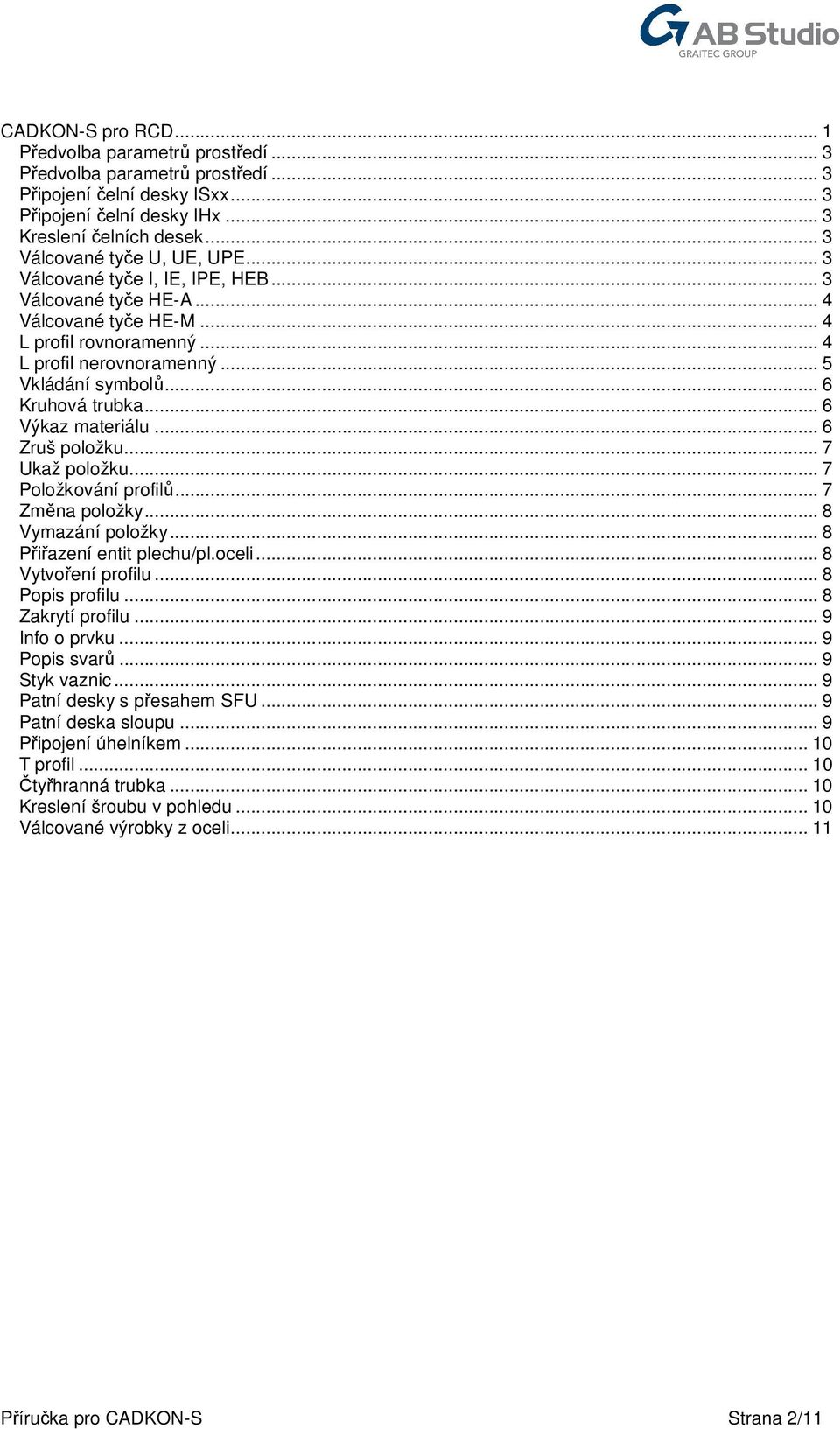

2 CADKON-S pro RCD... 1 Předvolba parametrů prostředí... 3 Předvolba parametrů prostředí... 3 Připojení čelní desky ISxx... 3 Připojení čelní desky IHx... 3 Kreslení čelních desek... 3 Válcované tyče U, UE, UPE... 3 Válcované tyče I, IE, IPE, HEB... 3 Válcované tyče HE-A... 4 Válcované tyče HE-M... 4 L profil rovnoramenný... 4 L profil nerovnoramenný... 5 Vkládání symbolů... 6 Kruhová trubka... 6 Výkaz materiálu... 6 Zruš položku... 7 Ukaž položku... 7 Položkování profilů... 7 Změna položky... 8 Vymazání položky... 8 Přiřazení entit plechu/pl.oceli... 8 Vytvoření profilu... 8 Popis profilu... 8 Zakrytí profilu... 9 Info o prvku... 9 Popis svarů... 9 Styk vaznic... 9 Patní desky s přesahem SFU... 9 Patní deska sloupu... 9 Připojení úhelníkem T profil Čtyřhranná trubka Kreslení šroubu v pohledu Válcované výrobky z oceli Příručka pro CADKON-S Strana 2/11

3 Předvolba parametrů prostředí Tyto parametry jsou společné pro všechny programy CADKONu-S. Výchozí hodnoty se čtou ze souboru CSM.DEF, nastavené hodnoty se ukládají do výkresu. Výška textu - nastavuje velikost textu popisu. Lze ji volit s ohledem na přednastavené předpokládané měřítko vykreslení. Typ písma - tlačítko umožňuje vybrat a nastavit styl textu popisu Vkládat popis - NE - při vkládání maker jednotlivých spojů se nebude vypisovat dotaz, zda vkládat popis detailu. V případě potřeby lze tento popis vložit kdykoliv později. Typ čáry pro skryté hrany - nastaveným typem čáry budou kresleny části prvků konstrukce zakryté použitím funkce "Zakrytí profilu". Barva položky v čelním pohledu Barva položky v řezu (bočním) pohledu Barva položky v půdoryse Barva popisu Barva č. položky Barva šroubu v pohledu Tlačítka umožňují barevně rozlišit jednotlivé části kresby, pro výběr barvy se vyvolá standardní dialogový panel barev. Hlavní druh oceli - předvolba se uplatní ve funkci "Výkaz materiálu". Značka průměru - je třeba zadat sekvenci (podle fontu, který budeme pro popisy výztuže používat) pro zobrazení značky průměru. (např. %%c, Ø) Připojení čelní desky ISxx Po zmáčknutí tlačítka OK funkce požaduje vybrat ocelový profil v řezu, který tedy musí být předtím vykreslen. Deska bude připojena blíže vybrané přírubě, profil se nemusí vybírat přesně na správné hraně. Připojení čelní desky IHx Okótování desky je řízeno společnou proměnnou 'Vkládat popis' v parametrech prostředí. Kreslení čelních desek Pokud je zadán větší odskok než je délka vybrané úsečky, je změněna hodnota odskoku na polovinu délky vybrané úsečky. Šířka desky je zadána pro vytvoření popisu desky. Válcované tyče U, UE, UPE Vkládací bod pro pohled A/C a půdorys B/D je uprostřed stojiny, pro řez je vkládací bod vlevo dole. Řezové zobrazení válcované tyče je uzavřená křivka, ostatní zobrazení jsou entity typu úsečka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. Válcované tyče I, IE, IPE, HEB Vkládací bod pro pohled, půdorys a řez je uprostřed stojiny. Příručka pro CADKON-S Strana 3/11

4 Řezové zobrazení válcované tyče je uzavřená křivka, ostatní zobrazení jsou entity typu úsečka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. Válcované tyče HE-A Parametry válcovaných tyčí HE-A odpovídají normě DIN. V České republice jsou vyráběny např. firmou ARBED. Viz. válcované tyče I Válcované tyče HE-M Parametry válcovaných tyčí HE-A odpovídají normě DIN. V České republice jsou vyráběny např. firmou ARBED. Viz. válcované tyče I L profil rovnoramenný Vkládací bod pro řez je vlevo dole, pro pohledy A/C a půdorysy B/D je vkládací bod na těžišťové ose. Příručka pro CADKON-S Strana 4/11

5 Řezové zobrazení válcované tyče je uzavřená křivka, ostatní zobrazení jsou entity typu úsečka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. L profil nerovnoramenný Vkládací bod pro řez je vlevo dole, pro pohledy A/C a půdorysy B/D je vkládací bod na těžišťové ose. Příručka pro CADKON-S Strana 5/11

6 Řezové zobrazení válcované tyče je entita typu blok, ostatní zobrazení jsou entity typu úsečka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. Vkládání symbolů Makra 'STA0##' se vkládají do zobrazení půdorysu 'D', makra 'STA[12]##' se vkládají do zobrazení popisu 'W'. Pro makra 'STA193,STA194,STA ' jsou vyžadovány body pro umístění 'praporku'. Bod je připojen ke konci podtržítka ležícímu v polorovině vybraného bodu. Kruhová trubka Pokud je v seznamu rozměrů u svařované trubky '*', znamená to, že se tato tloušťka vyrábí pouze po dohodě s výrobcem. Parametry trubek lze zadat v editačním panelu nebo výběrem z databanky v seznamu typizovaných parametrů. Na rozdíl od válcovaných tyčí jsou všechna zobrazení trubek vytvořena z entit typu úsečka, kružnice, křivka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. Výkaz materiálu Informace o položce se čerpá z vybraných popisových bloků položek. Pokud je blok položky pouze s č. položky, vezme se typ profilu z definice bloku položky (nabízená hodnota profilu při položkování). Nelze zadat nulovou délku. Specifická hmotnost jednotlivých ocelových prvků se hledá ve třech krocích. Nejprve se hledá příslušná hmotnost v kresbě. Zde ji CADKON S nalezne u všech válcovaných tyčí (v atributu profilu) a je schopen ji spočítat u položek z ploché oceli a plechů (na základě jejich rozměrů). Dále se hledá spec. hmotnost v souboru gewicht.txt podle názvu profilu. Proto pokud jsme si vytvořili vlastní profil a chceme jej častěji používat, je dobré jeho spec. hmotnost za název profilu do tohoto souboru zapsat. Pokud ani zde není příslušná hmotnost nalezena, je na ni uživatel dotázán během výpočtu výkazu a CADKON zapíše automaticky tento profil s údajem o specifické hmotnosti do souboru gewicht.txt pro další použití. K editaci souboru gewicht.txt je třeba použít textový editor, který vytvoří ASCII - kód. Syntaxe souboru gewicht.txt: název_profilu hmotnost_[kg/m] Příklad: TR250x Příručka pro CADKON-S Strana 6/11

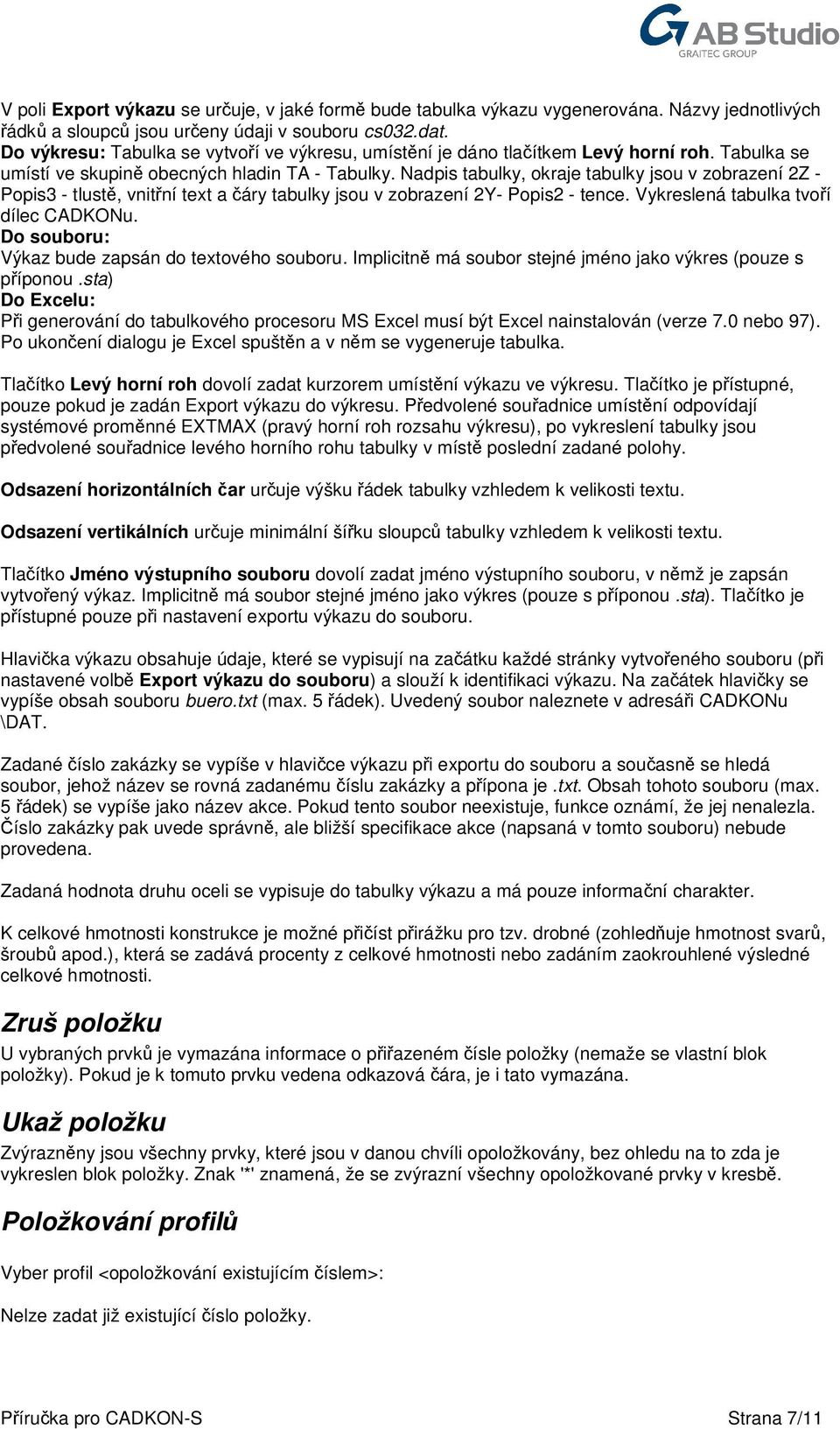

7 V poli Export výkazu se určuje, v jaké formě bude tabulka výkazu vygenerována. Názvy jednotlivých řádků a sloupců jsou určeny údaji v souboru cs032.dat. Do výkresu: Tabulka se vytvoří ve výkresu, umístění je dáno tlačítkem Levý horní roh. Tabulka se umístí ve skupině obecných hladin TA - Tabulky. Nadpis tabulky, okraje tabulky jsou v zobrazení 2Z - Popis3 - tlustě, vnitřní text a čáry tabulky jsou v zobrazení 2Y- Popis2 - tence. Vykreslená tabulka tvoří dílec CADKONu. Do souboru: Výkaz bude zapsán do textového souboru. Implicitně má soubor stejné jméno jako výkres (pouze s příponou.sta) Do Excelu: Při generování do tabulkového procesoru MS Excel musí být Excel nainstalován (verze 7.0 nebo 97). Po ukončení dialogu je Excel spuštěn a v něm se vygeneruje tabulka. Tlačítko Levý horní roh dovolí zadat kurzorem umístění výkazu ve výkresu. Tlačítko je přístupné, pouze pokud je zadán Export výkazu do výkresu. Předvolené souřadnice umístění odpovídají systémové proměnné EXTMAX (pravý horní roh rozsahu výkresu), po vykreslení tabulky jsou předvolené souřadnice levého horního rohu tabulky v místě poslední zadané polohy. Odsazení horizontálních čar určuje výšku řádek tabulky vzhledem k velikosti textu. Odsazení vertikálních určuje minimální šířku sloupců tabulky vzhledem k velikosti textu. Tlačítko Jméno výstupního souboru dovolí zadat jméno výstupního souboru, v němž je zapsán vytvořený výkaz. Implicitně má soubor stejné jméno jako výkres (pouze s příponou.sta). Tlačítko je přístupné pouze při nastavení exportu výkazu do souboru. Hlavička výkazu obsahuje údaje, které se vypisují na začátku každé stránky vytvořeného souboru (při nastavené volbě Export výkazu do souboru) a slouží k identifikaci výkazu. Na začátek hlavičky se vypíše obsah souboru buero.txt (max. 5 řádek). Uvedený soubor naleznete v adresáři CADKONu \DAT. Zadané číslo zakázky se vypíše v hlavičce výkazu při exportu do souboru a současně se hledá soubor, jehož název se rovná zadanému číslu zakázky a přípona je.txt. Obsah tohoto souboru (max. 5 řádek) se vypíše jako název akce. Pokud tento soubor neexistuje, funkce oznámí, že jej nenalezla. Číslo zakázky pak uvede správně, ale bližší specifikace akce (napsaná v tomto souboru) nebude provedena. Zadaná hodnota druhu oceli se vypisuje do tabulky výkazu a má pouze informační charakter. K celkové hmotnosti konstrukce je možné přičíst přirážku pro tzv. drobné (zohledňuje hmotnost svarů, šroubů apod.), která se zadává procenty z celkové hmotnosti nebo zadáním zaokrouhlené výsledné celkové hmotnosti. Zruš položku U vybraných prvků je vymazána informace o přiřazeném čísle položky (nemaže se vlastní blok položky). Pokud je k tomuto prvku vedena odkazová čára, je i tato vymazána. Ukaž položku Zvýrazněny jsou všechny prvky, které jsou v danou chvíli opoložkovány, bez ohledu na to zda je vykreslen blok položky. Znak '*' znamená, že se zvýrazní všechny opoložkované prvky v kresbě. Položkování profilů Vyber profil <opoložkování existujícím číslem>: Nelze zadat již existující číslo položky. Příručka pro CADKON-S Strana 7/11

8 Pokud chceme opoložkovat prvek číslem položky již vykresleného bloku položky, na první dotaz fce odpovíme ENTER. Změna položky Tato funkce umožňuje změnit údaje vybrané položky (vykreslených popisových bloků) a to název průřezu, počet kusů položky a délku profilu. Přednastavené hodnoty jsou aktuální. Touto funkcí nelze měnit číslo položky. Vymazání položky Blok vybraného č.položky je vymazán z kresby i z databáze. U všech prvků, které byly touto položkou opoložkovány, je zrušena informace o příslušnosti k č.položky. Podmínkou je pouze to, že úsečka tažené pozice musí prvek protínat nebo na něm končit. Přiřazení entit plechu/pl.oceli Libovolný tvar styčníkového plechu lze nakreslit příkazy AutoCADu. Tato funkce vybrané entity přesouvá do příslušných hladin pro kreslení ocelových prvků a přiřazuje jim informace o zadaném ocelovém průřezu. Poté lze s ocelovým prvkem manipulovat pomocí CADKON-dílce. Vybrané entity mohou být ÚSEČKA (LINE), KŘIVKA (POLYLINE), OBLOUK (ARC). Plech / Plochá ocel - označení prvku má vliv na to, jak bude popisována funkcí "Popis profilu". Plechy jsou popisovány písmenem P za nímž následují rozměry, plochá ocel je popisována přeškrtnutou silnou čarou za níž následují rozměry prvku. Popis - povolený tvar popisu je "P*#x#x#" nebo "P*#-#-#", kde znak "*" je libovolný řetězec znaků, znak "#" je řetězec číslic označující rozměry prvku. Na první pozici musí být znak "P" (nutná podmínka pro vyhodnocení materiálu). Příklady: P10x200x300 PL Změř velikost - tlačítko spustí příkaz AutoCADu VZDÁLENOST (_DIST), což umožňuje odměřit rozměry prvku. Vytvoření profilu Tato funkce je určena pro definování profilu libovolného tvaru. Vybrané entity jsou přesunuty do příslušných hladin pro kreslení ocelových prvků a jsou jim přiřazeny informace o zadaném ocelovém průřezu. Poté lze s ocelovým prvkem manipulovat pomocí CADKON-dílce. Vybrané entity mohou být ÚSEČKA (LINE), KŘIVKA (POLYLINE), OBLOUK (ARC). Profil - výpisová roletka obsahuje seznam typů profilů. Zadání je určující, jak bude prvek popisován funkcí "Popis profilu". Pokud bude vybrán typ profilu "Obecný profil", tlačítko "Vyber profil" v dialogovém panelu funkce "Popis profilu" spustí funkci "Obecný popis". Průřez - text v editačním panelu je název profilu zapisovaný v tabulce výkazu materiálu a v popisu vytvořeném funkcí "Obecný profil". Pro vyhodnocení je možné zapsat název profilu a jeho jmenovitou hmotnost do souboru GEWICHT.TXT (viz Výkaz materiálu). Popis profilu Příručka pro CADKON-S Strana 8/11

9 Všechny tvary popisu (vyjma popisu obecného) jsou složeny z neměnného rozlišení profilu (před znakem '?') a zadaného popisu. Pokud prvním znakem obecného profilu je číslo, je výška popisu 1.5x větší a barva popisu je shodná s barvou položky. Zakrytí profilu Hraniční křivka musí být uzavřená. U všech prvků uvnitř této křivky je změněn typ čáry podle hodnoty z předvolby parametrů prostředí. Pokud se některý z prvků s křivkou protíná, je přerušen a podle bodu určujícího stranu zakrytí je provedena změna čáry. Spojnice výběrového bodu a bodu zakrytí nemůže protínat vybranou křivku. Info o prvku Funkce podává informace o typu prvku, o vybraném zobrazení a o přiřazeném čísle položky. Popis svarů Typ - výpisová roletka obsahuje všechny základní svary a některé je jich kombinace. Podle nastaveného výběru se zobrazí příslušná značka svaru. Počet svarů - editační box dovolí zadat přirozená čísla > 1. Údaje o zhotovení - řídí vykreslení vidlice s údaji o zhotovení (druh elektrody, ochranné prostředí apod.). Vystřídání svarů - řídí vložení značky pro vystřídání svarů. Je přístupné, je-li svar oboustranný a zadán počet svarů > 1 Svar obvodový - řídí vložení značky (praporku) pro montážní svar. Svar montážní - řídí vložení značky pro obvodový svar. Po zadání charakteristik svaru následují požadavky na umístění. Bod vložení je levý bod praporku svaru. Na základě umístění 1. odkazové čáry bude provedena orientace a umístění vidlice údaje pro zhotovení a značek pro obvodový a montážní svary. Styk vaznic Šroubové spojení vaznic tyčí IPE je provedeno buď dvěma profily U (styky PMUA, PMUB, PMUC) nebo plochou ocelí (styky PMFA, PMFB, PMFC). Dále jsou styky rozděleny podle počtu a rozmístění šroubů. Styky jsou kresleny pro pohledové a řezové zobrazení, proto funkce požaduje vybrat nosník IPE v pohledu nebo řezu. Vyvolání dotazu na vložení popisu závisí na příslušném nastavení v Předvolbě parametrů prostředí. Patní desky s přesahem SFU Funkce vykresluje pro nosníky HEB nebo IPE patní desku s otvory pro kotvy a příslušný nosník v řezu. Číslo v názvu styku označuje průměr otvoru pro kotvy. Existence dotazu na vložení popisu závisí na příslušném nastavení v Předvolbě parametrů prostředí. Patní deska sloupu Funkce vykresluje pro nosníky HEB nebo IPE patní desku a příslušný nosník v řezu. Existence dotazu na vložení popisu závisí na příslušném nastavení v Předvolbě parametrů prostředí. Příručka pro CADKON-S Strana 9/11

10 Připojení úhelníkem Funkce vytvoří k vybraným nosníkům šroubové úhelníkové spoje, které jsou definovány zadáním kvality šroubů (normální, vysokopevnostní) a jejich počtem. Číslo v názvu spoje značí průměr šroubu. Existence dotazu na vložení popisu závisí na příslušném nastavení v Předvolbě parametrů prostředí. T profil Vkládací bod pro pohled, půdorys a řez je uprostřed stojiny. Řezové zobrazení válcované tyče je entita typu blok, ostatní zobrazení jsou entity typu úsečka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. Čtyřhranná trubka Pokud je v seznamu rozměrů u svařované trubky '*', znamená to, že se tato tloušťka vyrábí pouze po dohodě s výrobcem. Parametry trubek lze zadat v editačním panelu nebo výběrem z databanky v seznamu typizovaných parametrů. Na rozdíl od válcovaných tyčí jsou všechna zobrazení trubek vytvořena z entit typu úsečka, kružnice, křivka a lze s nimi manipulovat v rámci uchopovacího režimu CADKON-dílec. Kreslení šroubu v pohledu Délka šroubu se zadává dvěma body na spojované konstrukci, při zadání druhého bodu je nastaven úchopový mód Kolmo. Barvu šroubu lze nastavit funkcí Předvolba parametrů prostředí. Příručka pro CADKON-S Strana 10/11

11 Válcované výrobky z oceli CADKON-S obsahuje databanku těchto válcovaných tyčí: I, IE, IPE, HEA, HEM, HEB, poloviční IPE, poloviční HEA, poloviční HEM, poloviční HEB, U, UE, UPE, T, rovnoramenné L, nerovnoramenné L. Zpřístupnění parametrů profilů. Délkové rozměry jednotlivých profilů jsou čteny z textových souborů s příponou def (tyto soubory jsou standardně umístěny v adresáři CADKONu com\def). Každý typ profilu má svůj definiční soubor. Máte tedy možnost doplnit do seznamu nabídky velikostí typů jednotlivých ocelových profilů další průřezy. Nejedná se o rozšiřování nabídky typů profilů. Příručka pro CADKON-S Strana 11/11
