1 KONSTRUKČNÍ SYSTÉMY Konstrukce průběžné fasády Konstrukce vestavěné fasády Dělící stěny Systém pro nosné konstrukce fasád a stěn z tenkostěnných C a U profilů voestalpine PROFILFORM s.r.o.

2 Konstrukční systémy METSEC jméno, kterému můžete věřit a které je synonymem pro efektivní řešení ocelových konstrukcí halových staveb. Naše dosavadní výsledky zahrnují tisíce úspěšných dodávek vaznicových a paždíkových systémů pro objekty hal různého využití, a to od velikosti několika set metrů čtverečních až po obrovská logistická, výrobní a nákupní centra.

3 Obsah Úvod 4 Investice do kvality a servisu 4 Konstrukční systémy 6 7 Výběr vhodné aplikace systému 8 Komponenty systému 9 Průřezové charakteristiky Systém pro vestavěné fasády Systém pro předsazené fasády Systém pro dělící stěny Systém pro prostorové nosné konstrukce Aplikace 18 Typický řez opláštěním s lícovým zdivem 18 Lícové zdivo 19 Fasádní polystyren 20 Provětrávaná fasáda 21 Sendvičový panel 22 Dřevěný obklad 23 Ukázky realizace Typizované skladby stěn 26 Vnitřní stěny Vnější stěna s vloženou izolací 28 Vnější stěna s opláštěním 28 Vnější stěna s lícovým zdivem 29 Stropní konstrukce s lehkou podlahou 30 Stropní konstrukce s těžkou podlahou 30 Detaily napojení konstrukce fasády a stropu 31 Předsazená fasáda a železobetonová stropní deska 31 Vestavěná fasáda a železobetonová stropní deska 31 Předsazená fasáda a strop z válcovaných nosníků 32 Vestavěná fasáda a strop z válcovaných nosníků 32 Napojení vnější nosné konstrukce fasády a vnitřní příčky 33 Napojení dvou fasádních nosných konstrukcí 33 Kotvení 34 Tabulka kotvení 34

4 Úvod Investice do kvality a servisu O společnosti voestalpine Profilform s.r.o. je jeden z největších výrobců tenkostěnných a za studena tvarovaných ocelových profilů v České republice. Vyrábíme a dodáváme ocelové komponenty pro stavebnictví na trh v ČR, SR, Polsku a Rusku. Společnost byla založena v roce 1996 a sídlí ve Vyškově na Moravě. Jsme součástí divize Metal Forming koncernu voestalpine největšího světového výrobce tenkostěnných za studena tvarovaných profilů. Zaměřujeme se na výrobu konstrukčních systémů s přidanou hodnotou, kterou dosahujeme pomocí specializovaných návrhů, precizní výroby v systému just in time, v kompletnosti dodávek. Náš cíl je poskytovat excelentní servis a kvalitní produkty, které nabízejí našim zákazníkům nákladově efektivní řešení. Systémy METSEC Garantují profesionální návrh a nákladově efektivní zakázková řešení pro stavebnictví pozemních staveb. Náš profesionální tým Vás bude podporovat od samotného návrhu až po vytvoření výrobní dokumentace. Tato podpora je podmíněna našimi znalostmi a bezproblémovými dodávkami na tisíce objektů. Naše výrobní kapacity umožňují rychlou realizaci objednávek tak, aby splňovaly přísné termíny výstavby. Vaznicové systémy METSEC Paždíkové systémy METSEC Systém podlahových nosníků METSEC Systém pro nosné konstrukce fasád a stěn voestalpine Profilform je největším výrobcem vaznicových a paždíkových systémů v České republice. Součástí výrobního potenciálu jsou i systémy podlahových nosníků. Všechny systémy jsou používané především ve výstavbě halových objektů s ocelovými konstrukčními systémy. Naše systémy jsou vyráběny z oceli s pevností na mezi kluzu 450 MPa a jsou opatřeny základním zinkovým povlakem Z275, který může být na přání zákazníka navýšen. Tato ocel zajišťuje vysokou pevnost při zachování nízké hmotnosti. Profily METSEC jsou vyráběny v rozměrech mm výšky a mm tloušťky. Systémy jsou vybaveny rozsáhlým sortimentem příslušenství. Systémy pro nosné konstrukce fasád a stěn představují lehké řešení a mnohostranné využití pro různé stavební požadavky od obvodových panelů a dělících stěn až po řešení nosných konstrukčních systémů jednopodlažních nebo dvoupodlažních budov. Služby a obecné informace Výrobní dokumentace Náš tým je schopen poskytovat technický servis v podobě návrhové specifikace, a to na základě předaných architektonických nebo stavebních výkresů. Tato návrhová specifikace slouží jednak jako podklad k nacenění, ale také k vlastnímu projektování. Náš tým je schopen zajistit kompletní vypracování výrobní dokumentace nebo poskytnout technickou podporu při jejím vypracování našim projektantům. 4

5 5

6 Systém pro nosné konstrukce fasád a stěn Výběr vhodné aplikace Systému pro nosné konstrukce fasád a stěn Jedná se o rychlý konstrukční systém, který je určen k výstavbě výplňových a spojitých stěn, nízkých samostatně stojících budov a vysokých dělících stěn. Systém má všechny výhody profilů válcovaných za studena: extrémní univerzálnost, snadnost provedení, vysokou rychlost výstavby a nízkou hmotnost finální konstrukce. Je ideálním nosným systémem pro nízké budovy a tam, kde je kladen důraz na rychlost výstavby. Precizně navržené lehké komponenty ulehčují manipulaci na stavbě a redukují plýtvání stavebním materiálem. na stavbě. Systém také umožňuje panelizaci jednotlivých částí konstrukce. Tento konstrukční systém je velmi univerzální produkt a má mnoho výhod oproti tradičním konstrukcím: systém navržený pro rychlou výstavbu; lehká konstrukce snižuje náklady na primární konstrukci; Jednotlivé díly jsou obvykle dodávány na stavbu a sestavovány na místě. Komponenty mohou být vyrobeny na míru dle výrobní dokumentace nebo dodány ve standardních délkách a řezány možnost řezání komponentů na místě umožnuje zohlednit nepřesnosti primární konstrukce; Vestavěná konstrukce fasády Předsazená konstrukce fasády Systém je umístěn uvnitř hlavní konstrukce. Úložné nosníky jsou připevněny k deskám skeletu. Horní úložný profil je perforovaný a umožňuje průhyb stropní desky. Stojky jsou vloženy do úložných nosníků a přikotveny k nim samořeznými šrouby. Systém je umístěn vně primární konstrukce. V dolní části je vytvořena podpora pro základový úložný profil. Stojky vedou průběžně přes více podlaží a jsou v každém podlaží kotveny k desce skeletu. Napojení a zakončení stojek je provedeno pomocí úložných profilů. Stěna je ve svislém směru samonosná a opírá se do skeletu pouze ve vodorovném směru. 6

7 Systém pro nosné konstrukce fasád a stěn redukce nákladů na montáž; vytváří oporu pro většinu oplášťovacích materiálů; montáž konstrukce na stavbě z jednotlivých lehkých dílů je výhodná na místech s omezeným přístupem; díky rychlé výstavbě je dosaženo brzké ochraně budovy proti povětrnostním vlivům; vysoká přesnost; minimalizace mokrého procesu na stavbě; v kombinaci s použitým externím opláštěním dosahuje vynikajících tepelně a akusticky izolačních vlastností, které mohou být ještě zvýšeny vložením izolace mezi stojky konstrukce; nedochází k dotvarování konstrukce jako u dřevěných rámů; je poskytována technická podpora během celého procesu výstavby. Dělící stěny Nosné konstrukce Konstrukční systém dokáže vytvářet i kompletní nosné konstrukce pro nízké budovy. Díky nízké hmotnosti je systém ideální pro střešní nástavby stávajících budov. Vysoce efektivní lehká dělící stěna pro použití v interiérech. Stojky jsou na celou výšku. Díky své nízké hmotnosti je možné systém používat ve stávajících konstrukcích bez nutnosti posilování základů nebo desek. 7

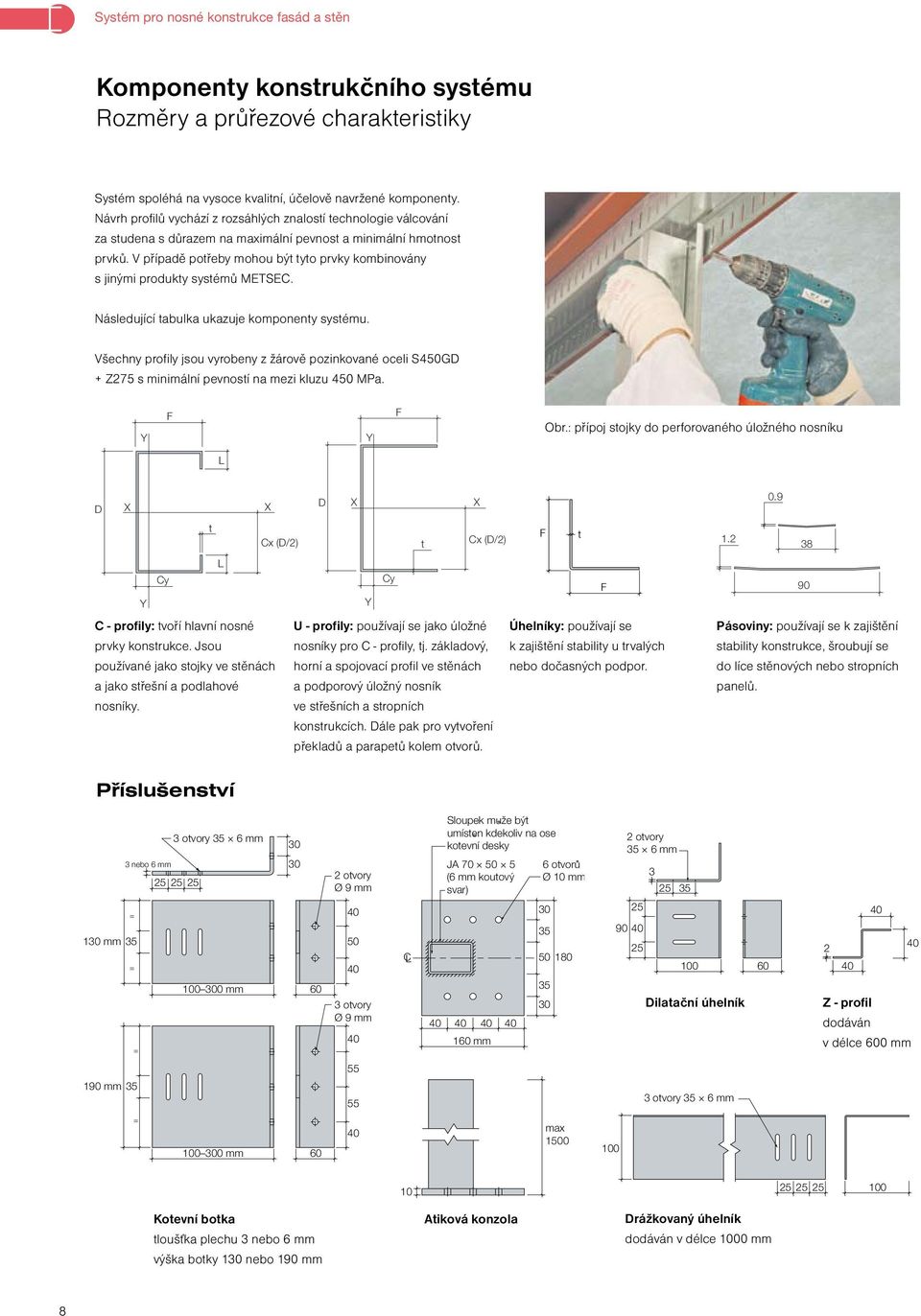

8 Systém pro nosné konstrukce fasád a stěn Komponenty konstrukčního systému Rozměry a průřezové charakteristiky Systém spoléhá na vysoce kvalitní, účelově navržené komponenty. Návrh profilů vychází z rozsáhlých znalostí technologie válcování za studena s důrazem na maximální pevnost a minimální hmotnost prvků. V případě potřeby mohou být tyto prvky kombinovány s jinými produkty systémů METSEC. Následující tabulka ukazuje komponenty systému. Všechny profily jsou vyrobeny z žárově pozinkované oceli S450GD + Z275 s minimální pevností na mezi kluzu 450 MPa. Y F Y F Obr.: přípoj stojky do perforovaného úložného nosníku L D X X D X X t Cx (D/2) t Cx (D/2) F t L Cy Cy F Y Y C - profily: tvoří hlavní nosné prvky konstrukce. Jsou používané jako stojky ve stěnách a jako střešní a podlahové nosníky. U - profily: používají se jako úložné nosníky pro C - profily, tj. základový, horní a spojovací profil ve stěnách a podporový úložný nosník ve střešních a stropních konstrukcích. Dále pak pro vytvoření překladů a parapetů kolem otvorů. Úhelníky: používají se k zajištění stability u trvalých nebo dočasných podpor Pásoviny: používají se k zajištění stability konstrukce, šroubují se do líce stěnových nebo stropních panelů. Příslušenství 3 otvory 35 6 mm 3 nebo 6 mm otvory Ø 9 mm Sloupek muže být umísten kdekoliv na ose kotevní desky JA (6 mm koutový svar) 6 otvoru Ø 10 mm 2 otvory 35 6 mm = 130 mm 35 = = mm otvory Ø 9 mm CL mm Dilatační úhelník Z - profil dodáván v délce 600 mm 190 mm otvory 35 6 mm 2 = mm max Kotevní botka tloušťka plechu 3 nebo 6 mm výška botky 130 nebo 190 mm Atiková konzola Drážkovaný úhelník dodáván v délce 1000 mm 8

9 Systém pro nosné konstrukce fasád a stěn Průřezové charakteristiky Označení profilu Plocha cm 2 Hmotnost kg/m D mm F mm L mm t mm 70 F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F VB VB C - profily U - profily PÁSOVINY ÚHELNÍKY Cy cm Ixx cm 4 Iyy cm 4 Zxx cm 3 Zxc cm 3 rxx cm ryy cm Vysvětlení značení profilů: 100 F 12 = C - profil, výšky 100 mm a tloušťky materiálu 1.2 mm 104 F 12 = U - profil, výšky 104 mm a tloušťky materiálu 1.2 mm F = referenční označení SFS profilů 9

10 Systém pro nosné konstrukce fasád a stěn Systém pro vestavěné fasády Profily tvoří rámovou ocelovou strukturu, která je zafixována mezi hlavní konstrukční prvky primární konstrukce. Obvykle je umístěna na hraně železobetonové desky, což umožňuje, aby izolace a externí opláštění byly spojitě nainstalovány zvenčí hlavní konstrukce. Úložné profily jsou kotveny do železobetonových desek skeletu. Stojky jsou přichyceny do úložných profilů jedním texem do každé příruby. Aby byl umožněn průhyb primární konstrukce jsou stojky o cca mm kratší než je světlá výška mezi stojinami úložných profilů a horní úložný profil je opatřen oválnými otvory pro šrouby. Standardní osová vzdálenost stojek je 600 mm. Prvky exteriérového i interiérového opláštění se šroubují přímo do stojek pomocí samořezných šroubů. Dilatační úhelník Používá se pro spojování stojek a úložných profilů tam, kde je příliš velké zatížení a samotný úložný profil toto zatížení není schopný přenést. 10

11 Systém pro nosné konstrukce fasád a stěn Ukončovací úložný profil Stojka Atiková konzola přenáší vodorovná zatížení na atiku, v dolní část kotvena do skeletu a v horní části spojena s konstrukcí atiky Základový úložný profil přikotven do železobetové desky skeletu Podpůrná konzola překladu C - profil, minimální délka 150 mm, přichycena do stojky 4 tex šrouby Překladový úložný profil Perforovaný úložný profil přikotven do železobetonové desky skeletu, umožnuje deformace primární kostrukce, stojky jsou přichyceny 1 texem do každé příruby v drážkách úložného profilu Klíčové výhody oproti tradičním systémům: rychlejší a jednodušší instalace než standardní ocelové konzoly nebo výstavba výplňového zdiva Stojka tvoří ostění otvoru Přídavná stojka osově 150 mm od stojky ostění, používá se v případě opláštění lícovým zdivem pro jeho přikotvení u otvoru Parapetní úložný profil Podpůrná konzola parapetu C - profil, minimální délka 150 mm, přichycena do stojky 4 tex šrouby méně komponent na místě = méně komponent pro ukládání = výrazně nižší pracnost osová vzdálenost oválných otvorů 25 mm zajišťuje flexibilitu v umístění stojek Servisní otvory stojky mohou být ve výrobě opatřeny otvory pro vedení instalací uvnitř stěny Stojka standardní osová vzdálenost stojek 600 mm Přípoj stojka úložný profil 1 tex šroubem v každé přírubě Základový úložný profil přikotven do železobetonové desky skeletu 11

12 Systém pro nosné konstrukce fasád a stěn Systém pro předsazené fasády Konstrukce předsazené fasády je postavena vně primární konstrukce. Tento systém je ideální pro vícepodlažní budovy, kde je nutné maximalizovat podlahovou plochu nebo omezit dilatační spáry ve vnějším opláštění. Systém požaduje ve spodní části vertikální podporu, která je zpravidla tvořena úhelníkem kotveným k železobetonové desce. Konstrukce je ve svislém směru samonosná a opírá se do skeletu pouze ve vodorovném směru na úrovni stropních desek. Základový úložný U - profil je přikotven k připravené podpoře. Stojky prochází průběžně a v každém podlaží jsou přichyceny dvojicí šroubů ke kotevní botce, která je opatřena oválnými otvory. Vzájemné spojování stojek po výšce je provedeno pomocí dvojice úložných U - profilů spojených zády k sobě. Kotevní botky Botky jsou vyráběny z plechu 3 nebo 6 mm silného o výšce 130 nebo 190 mm a jsou vybaveny oválnými otvory, aby umožňovaly připojit stojky ke skeletu a zároveň umožnily jeho deformace ve svislém směru. Vyložení kotevní botky je v 25 mm krocích od 100 do 300 mm. Pro kotvení k primární konstrukci se požívají šrouby průměru 8 mm. Za tímto účelem jsou v botkách vyvrtány otvory průměru 9 mm. 12

13 Systém pro nosné konstrukce fasád a stěn Drážkovaný úhelník Atikový úložný profil Zakončuje konstrukci. Kotvení stojek 1 texem do každé příruby. Požívá se v případech, kdy je konstrukce fasády příliš vzdálena od primární konstrukce a není proto možné použít kotvení pomocí botek. Střecha Mezilehlý úložný profil Dvojice vzájemně sešroubovaných U - profilů slouží k napojení stojek po výšce stěny. Vzájemné spojení úložných profilů 1 texem po 300 mm. Kotvení stojek do úložného profilu 1 texem do každé příruby. Stojka Průběžná, vně primární konstrukce. Standardní osová vzdálenost stojek 600 mm. Z - profily Mezilehlá podlaží Z - profily 40/40/2 se vyrábí o délce 600 mm a používají se ke kotvení horních úložných profilů k primární konstrukci v případě malého vodorovného zatížení. Kotevní botka Pevně kotvená do skeletu. Opatřena dvojicí oválných otvorů umožňujícími průhyb primární konstrukce. Spoj botka stojka dvojicí metrických šroubů. Překladový úložný profil Složený profil V případě velkého namáhání prutu je možné profily do sebe vzájemně sešroubovat samořeznými šrouby a vytvořit tak únosnější prvek (kombinace 2xU + C - profilu). Parapetní úložný profil Základový úložný profil přikotven k úložnému úhelníku Nejnižší podlaží Úložný úhelník podporuje základový úložný nosník. Kotven do primární konstrukce. Není dodávkou METSECu. 13

14 Systém pro nosné konstrukce fasád a stěn Konstrukční systém pro dělící stěny Dělící stěna v tomto systému je vysoce efektivní konstrukce pro instalaci v interiérech, kde může dosahovat výšky až 20 m. Stojky jsou na celou výšku konstrukce. V tomto případě není možné jejich vzájemné napojování. Stojky jsou ve spodní části kotveny do úložného profilu a v horní části vsunuty mezi dvojici válcovaných úhelníků, které jsou zpravidla kotveny ke spodnímu líci vaznic. Tento typ přípoje zajišťuje oporu stěny ve vodorovném směru a zároveň umožňuje volný průhyb střechy. Díky nízké hmotnosti stěny obvykle odpadá potřeba budovat pod stěnu základ nebo posilovat stropní desku, což výrazně snižuje čas potřebný pro instalaci a snižuje cenu projektu. 14

15 Systém pro nosné konstrukce fasád a stěn Střešní vazník 2 úhelníkové profily přikotvené ke spodnímu líci vaznic zajišťují polohu stojek Tuhý profil Ztužení v horním konci stěny Stojky na celou výšku konstrukce v horní části nejsou šroubovány, ale jsou natěsno vloženy mezi distanční úhlelníky, aby byl umožněn volný průhyb střechy; osová vzdálenost stojek 600 mm Ztužení v polovině výšky profil 38VB09 po obou stranách, přikotven 1 texem do každé spojky a 3 texy do tuhého profilu Tuhý profil C - profil přesně řezaný mezi stojky. Umístěn v krajových polích a každém 3. poli ztužení Překladový úložný profil Základový úložný profil přikotven k základové nebo stropní desce Složený překlad Kombinace 2xU + C - profilu v případě velkého zatížení nebo rozpětí překladu. 15

16 Systém pro nosné konstrukce fasád a stěn Systém pro prostorové nosné konstrukce Konstrukční systém dokáže vytvářet i kompletní nosné konstrukce. Systém je ideální pro nízké dvou až třípodlažní budovy, přístavby, vnitřní vestavky v halách a střešní nástavby na stávajících budovách. Komponenty jsou na místo stavby dodávány jednotlivě a spojovány na místě pomocí samořezných šroubů. Otvory umístění a rozměry dle architektonického uspořádání. Konstrukční řešení otvoru je detailně ukázáno u jednotlivých typů stěn ostění je tvořeno stojkami, parapet a nadpraží tvoří úložné nosníky, které jsou podpírány konzolami z C - profilů. Pokud to vyžaduje systém opláštění, jsou kolem otvorů umístěny přídavné stojky. Tento systém má mnoho výhod oproti tradičním konstrukcím: nízká hmotnost, rychlost výstavby, snadná manipulace i ve stísněných podmínkách. METSEC technický tým nabízí plnou podporu při projektování i samotné realizaci. Podlaha Je možné použít lehkou skládanou podlahu nebo monolitickou železobetonovou desku nadbetonovanou na podlahových nosnících. Skladby podlah viz str. 30. Podhled Rastr podhledu je šroubován do spodní příruby C - nosníků. 16

17 Systém pro nosné konstrukce fasád a stěn Stěny Stojky na výšku podlaží z C - profilů jsou kotveny do horizontálních úložných profilů. Profil stojek a jejich vzdálenost je dána návrhem. Standardní osová vzdálenost stojek se doporučuje 600 mm. Ztužení Pásovinami z profilu 90VB12, které jsou šroubovány z vnější strany ke stojkám. Počet a umístění ztužujících křížů dle statického návrhu. Střecha Po obvodě střechy jsou ke stojkám stěn přišroubovány úložné nosníky z U - profilů, které vytváří kapsu pro uložení střešních nosníků z C - profilů. Střešní a úložné nosníky jsou vzájemně sešroubovány 2 texy v každé přírubě. Ztužení profilů je provedeno dle statických požadavků pomocí pásovin a vložených C - profilů. Střešní nosníky mohou být uloženy buď vodorovně nebo do spádu. Rozteče a velikosti profilů jsou dány výpočtem. Externí opláštění Systém poskytuje oporu pro systémy opláštění. Typizované skladby opláštění viz str Vnitřní opláštění je zpravidla provedeno dvěma vrstvami SDK desek. Strop Konstrukční řešení stropu je stejné jako u střechy: nosníky z C - profilů jsou ukládány do kapsy z úložných U - profilů. Mezilehlý hlavový/základový úložný profil Slouží k napojování konstrukce stěn po jednotlivých patrech. Vzájemné spojení úložných profilů 1 texem po 300 mm. Kotvení stojek 1 texem do každé příruby. V případě použití monolitického stropu vytváří ztracené bednění po obvodu desky. Ztužení vodorovných konstrukcí Pásoviny přišroubované na každé přírubě nosníku. V každém třetím poli a v koncových polích pevné ztužení C - profil napřesno řezaný a vložený mezi nosníky. 17

18 Aplikace Typizované skladby obvodových plášťů Typický řez opláštěním s lícovým zdivem Konstrukční systém poskytuje oporu pro většinu externích obkladových materiálů. To dává projektantovi naprostou volnost při tvorbě vzhledu a tvaru budovy. Půdorys Přídavná SFS stojka kolem otvorů, osově 150 mm od stojky ostění Řez Překlad ve zdivu (zatížení od překladu nepřebírá konstrukce ale zdivo) Vnitřní opláštění 2 vrstvy SDK 1 vrstva SDK + parapetní deska Uzavření vzduchové mezery izolací Vyzdívací U - profil pro uchycení nerezových spojek kotven přes izolaci do SFS stojek Nerezová spojka vložená do vodorovných spár zdiva vertikálně každých 450 mm Systémová stojka se servisním otvorem Vnitřní opláštění 2 vrstvy SDK Systémový základový úložný profil kotvený do železobetonové desky Lemovací lišta pro ukončení betonového potěru Skladba podlahy Tepená izolace z tvrzené pěny kotvená ke stojkám systému 18

19 Aplikace Typizované skladby obvodových plášťů Lícové zdivo Stojka systému Standardně po 600 mm Tepená izolace z tvrzené pěny kotvená ke stojkám systému Vyzdívací U - profil pro uchycení nerezových spojek kotvený přes izolaci do stojek systému Vnitřní opláštění dvě vrstvy SDK desek, přímo šroubované ke stojkám Nerezová spojka vložená do vodorovných spár zdiva vertikálně každých 450 mm Železobetonová deska Systémový základový úložný profil kotvený do železobetonové desky Opláštění lícovým zdivem (systém poskytuje pouze horizontální oporu pro zdivo) 19

20 Aplikace Typizované skladby obvodových plášťů Fasádní polystyren Systémová stojka; standardně po 600 mm Tepelná izolace vložená mezi stojky Vnitřní opláštění dvě vrstvy SDK desek s parozábranou OSB deska přišroubovaná ke stojkám Železobetonová deska Profilový rastr pro vynesení desek fasádního polystyrenu Fasádní polystyren s finální povrchovou úpravou Systémový základový úložný profil kotvený do železobetonové desky 20

21 Aplikace Typizované skladby obvodových plášťů Provětrávaná fasáda Tepelná izolace vložená mezi stojky Systémová stojka; standardně po 600 mm OSB deska přišroubovaná ke stojkám Vnitřní opláštění dvě vrstvy SDK desek s parozábranou Izolace z tvrzené pěny Železobetonová deska Fasádní obklad Horizontální fasádní profil Konzola pro uchycení fasádního systému přes OSB desku šroubovaná do stojky Systémový základový úložný profil kotvený do železobetonové desky Vertikální fasádní profil připojený ke konzole Příklady pohledových povrchů provětrávané fasády Kovové opláštění Tvrzená pryskyřice Terakotové dlaždice Kamenný obklad Cementovláknité desky 21

22 Aplikace Typizované skladby obvodových plášťů Sendvičový panel Systémová stojka standardně po 600 mm Tepelná izolace vložená mezi stojky Vnitřní opláštění dvě vrstvy SDK desek s parozábranou Sendvičový panel kotvený ke stojkám systému Železobetonová deska Systémový základový úložný profil kotvený do železobetonové desky 22

23 Aplikace Typizované skladby obvodových plášťů Dřevěný obklad Tepelná izolace vložená mezi stojky Systémová stojka; standardně po 600 mm Dřevěné lišty kotvené přes izolaci a obkladovou desku ke stojkám systému Vnitřní opláštění dvě vrstvy SDK desek s parozábranou Železobetonová deska OSB deska přišroubovaná ke stojkám Systémový základový úložný profil kotvený do železobetonové desky Izolace z tvrzené pěny kotvená ke stojkám systému Dřevěné opláštění šroubované k lištám 23

24 Ukázky realizace Ukázky realizace Devonshire Baths, Eastbourne 2 MyHotel, Brighton 3 New Victoria Hospital, Glasgow 4 Opal Court, Birmingham 24

25 Ukázky realizace Old School Hall, Wellington, Telford 6 Nuffield Hospital, Leeds 7 BDP Offices, Manchester 8 Nuffield Hospital, Leeds 25

26 Typizované skladby stěn Typizované skladby stěn V následující tabulce jsou uvedeny některé typizované skladby stěn, které splňují uvedené hodnoty požární odolnosti, tepelně a zvukově izolační vlastnosti. Vnitřní stěny 15 mm deska (viz níže) 15 mm deska (viz níže) Systémová stojka a vložená izolace 15 mm deska (viz níže) 15 mm deska (viz níže) MFD359 = 130mm MFD371 = 160mm METSEC ozn. Stojky a izolace Obkladová deska Technické parametry MFD359 stojky o výšce průřezu 70 mm po 600 mm + 25 mm Acoustic Partition Roll (1200)* stojky o výšce průřezu 70 mm po 600 mm + 25 mm Acoustic Partition Roll (1200)* 2 15 mm deska Gyproc WallBoard* po obou stranách 2 15 mm deska Gyproc FireLine* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 39 db požární odolnost = 120 minut MFD371 stojky o výšce průřezu 100 mm po 600 mm + 50 mm víceúčelová izolační deska stojky o výšce průřezu 100 mm po 600 mm + 50 mm víceúčelová izolační deska 2 15 mm deska Gyproc WallBoard* po obou stranách 2 15 mm deska Gyproc FireLine* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 40 db požární odolnost = 120 minut * Výrobky lze nahradit produkty dostupnými na trhu v ČR dle následující tabulky: MFD363 = 146mm MFD370 = 176mm MFD353 = 376mm Originální výrobek Gyproc WallBoard Gyproc FireLine Gyproc SoundBloc Gyproc Resilient Bar RB1 Acoustic Partition Roll (1200) Odpovídající výrobek dostupný v ČR Knauf White Knauf Red Knauf Diamant pružný profil Knaufh Federschiene Isover Piano nebo Isover UNI 26

27 MFD359 = 130mm MFD371 = 160mm Typizované skladby stěn Typizované skladby stěn Vnitřní stěny 15 mm deska (viz níže) 15 mm deska (viz níže) Systémová stojka a vložená izolace Gyproc Resilent Bar RB1* 15 mm deska (viz níže) 15 mm deska (viz níže) MFD363 = 146mm MFD370 = 176mm MFD353 = 376mm METSEC ozn. Stojky a izolace Obkladová deska Technické parametry MFD363 stojky o výšce průřezu 70 mm po 600 mm + 25 mm Acoustic Partition Roll (1200)* stojky o výšce průřezu 70 mm po 600 mm + 25 mm Acoustic Partition Roll (1200)* 2 15 mm deska Gyproc WallBoard* po obou stranách 2 15 mm deska Gyproc FireLine* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 49 db požární odolnost = 120 minut MFD370 stojky o výšce průřezu 100 mm po 600 mm + 50 mm víceúčelová izolační deska stojky o výšce průřezu 100 mm po 600 mm + 50 mm víceúčelová izolační deska 2 15 mm deska Gyproc WallBoard* po obou stranách 2 15 mm deska Gyproc FireLine* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 50 db požární odolnost = 120 minut MFD353 stojky o výšce průřezu 300 mm po 600 mm mm víceúčelová izolační deska 2 15 mm deska Gyproc SoundBloc* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 56 db 15 mm deska (viz níže) 15 mm deska (viz níže) Gyproc Resilent Bar RB1* Systémová stojka a vložená izolace Gyproc Resilent Bar RB1* 15 mm deska (viz níže) 15 mm deska (viz níže) MFD362 = 162mm MFD374 = 192mm MFD500 = 242mm METSEC ozn. Stojky a izolace Obkladová deska Technické parametry MFD362 stojky o výšce průřezu 70 mm po 600 mm + 25 mm Acoustic Partition Roll (1200)* stojky o výšce průřezu 70 mm po 600 mm + 25 mm Acoustic Partition Roll (1200)* 2 15 mm deska Gyproc WallBoard* po obou stranách 2 15 mm deska Gyproc FireLine* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 51 db požární odolnost = 120 minut MFD374 stojky o výšce průřezu 100 mm po 600 mm + 50 mm víceúčelová izolační deska stojky o výšce průřezu 100 mm po 600 mm + 50 mm víceúčelová izolační deska 2 15 mm deska Gyproc WallBoard* po obou stranách 2 15 mm deska Gyproc FireLine* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 54 db požární odolnost = 120 minut MFD500 stojky o výšce průřezu 150 mm po 600 mm + 75 mm víceúčelová izolační deska 2 15 mm deska Gyproc SoundBloc* po obou stranách požární odolnost = 60 minut akustická neprůzvučnost: R w + C tr = 60 db 27

28 Typizované skladby stěn Typizované skladby stěn Vnější stěna s vloženou izolací Exteriérová stěna MFD Skladba stěny Požární odolnost Součinitel postupu tepla fasádní systém s EPS vzduchová mezera 12 mm OSB deska stojka o výšce průřezu 100 mm + 50 mm víceúčelová izolační deska 15 mm deska (viz níže) 15 mm deska (viz níže) 60 minut 1 15 mm Gyproc WallBoard* (vnitřní strana) 1 15 mm Gyproc WallBoard Duplex* 120 minut 1 15 mm Gyproc FireLine* (vnitřní strana) 1 15 mm Gyproc FireLine Duplex* 70 mm EPS 15 kg/m 2 = 0.28 W/m 2 K 90 mm EPS 15 kg/m 2 = 0.24 W/m 2 K 130 mm EPS 15 kg/m 2 = 0.20 W/m 2 K Výše uvedené hodnoty jsou platné při tloušťce vzduchové mezery 20 mm. * Výrobky lze nahradit produkty dostupnými na trhu v ČR dle následující tabulky: Originální výrobek Gyproc WallBoard Gyproc WallBoard Duplex Gyproc FireLine Gyproc FireLine Duplex Odpovídající výrobek dostupný v ČR Knaut White Knaut White Knaut Red Knaut Red Vnější stěna s opláštěním Exteriérová stěna MFD Skladba stěny Požární odolnost Součinitel postupu tepla systém provětrávané fasády (držáky profilů fasády kotveny skrz izolační desku k systémovým stojkám) vzduchová mezera izolace Kingspan, specifikace viz. níže (kotvená k systémovým stojkám v blízkosti držáků fasády) 12 mm OSB deska stojka o výšce průřezu 100 mm + 50 mm víceúčelová izolační deska 15 mm deska (viz níže) 15 mm deska (viz níže) 60 minut 2 15 mm Gyproc WallBoard* 120 minut 2 15 mm Gyproc FireLine* 60 mm Kingspan Kooltherm K W/m 2 K 80 mm Kingspan Kooltherm K W/m 2 K 90 mm Kingspan Kooltherm K W/m 2 K 130 mm Kingspan Kooltherm K W/m 2 K * Výrobky lze nahradit produkty dostupnými na trhu v ČR dle následující tabulky: Originální výrobek Gyproc WallBoard Gyproc FireLine Kingspan Kooltherm K15 Odpovídající výrobek dostupný v ČR Knauf White Knauf Red Isover Multimax 80 nebo Isover Fassil 28

29 Typizované skladby stěn Typizované skladby stěn Vnější stěna s lícovým zdivem Exteriérová stěna MFD380 Varies Skladba stěny Požární odolnost (z vnitřní strany) Součinitel prostupu tepla zdivo z lícových cihel 50 mm vzduchová mezera izolace Kingspan, specifikace viz níže stojka o výšce průřezu 100 mm 15 mm deska (viz níže) 15 mm deska (viz níže) 60 minut 2 15 mm Gyproc WallBoard* 120 minut 2 15 mm Gyproc FireLine* 40 mm minerální vlny TW55 (kotvení z nerezové oceli do vyzdívacích U - profilů) 50 mm minerální vlny TW55 (kotvení z nerezové oceli do vyzdívacích U - profilů) 75 mm minerální vlny TW55 (kotvení z nerezové oceli do vyzdívacích U - profilů) * Výrobky lze nahradit produkty dostupnými na trhu v ČR dle následující tabulky: Originální výrobek Gyproc WallBoard Gyproc FireLine Kingspan TW55 Odpovídající výrobek dostupný v ČR Knauf White Knauf Red Isover Fassil NT nebo Issover Hardsil 29

30 Detaily napojení stěn a stropu Typizované skladby stěn Stropní konstrukce s lehkou podlahou Podlaha MFD mm Skladba stěny Požární odolnost Akustika 18 mm OSB deska 53 mm akustické latě Danskin 19 mm Gyproc plank nebo 15 mm OSB deska 15 mm OSB deska Metsec nosník po 600 mm tepelná izolace 75 mm mezi nosníky 16 mm Gyproc Resilient Bar RB1* 12.5 mm deska Gyproc FireLine* 12.5 mm deska Gyproc FireLine* 60 minut R w + C tr = 52 db L n,w (Ci) = 51 (2) db * Výrobky lze nahradit produkty dostupnými na trhu v ČR dle následující tabulky: Originální výrobek Gyproc Resilient Bar Gyproc FireLine Odpovídající výrobek dostupný v ČR Knauf Federschiene Knauf Red Stropní konstrukce s těžkou podlahou Podlaha MFD mm Skladba stěny Požární odolnost nadbetonávka trapézový plech Metsec nosník po 600 mm tepelná izolace 75 mm mezi nosníky 16 mm Gyproc Resilient Bar RB1* 12.5 mm deska Gyproc FireLine* 12.5 mm deska Gyproc FireLine* 60 minut * Výrobky lze nahradit produkty dostupnými na trhu v ČR dle následující tabulky: Originální výrobek Gyproc Resilient Bar Gyproc FireLine Odpovídající výrobek dostupný v ČR Knauf Federschiene Knauf Red 30

31 Detaily napojení stěn a stropu Detaily napojení stěn a stropu METSEC komponenty lze použít ve spojení se standardními systémy suché výstavby. Některé typické detaily jsou uvedeny níže. Napojení konstrukce předsazené fasády a železobetonové stropní desky Řez OSB deska (v případě potřeby) Hlavový/základový úložný profil pro vzájemné spojení stojek. Umístění dle návrhu METSEC. Pásovina pro uchycení sádrokartonové desky Lemovací lišta pro ukončení betonového potěru Železobetonová deska Kotevní botka s oválnými otvory pro uchycení systémových stojek. Botka je přichycená na hranu železobetonové desky. Vyplnění spáry páskem z minerální vlny (100 kg/m 3 ) mm Pásovnina pro uchycení sádrokartonové desky Vnější povrchová úprava L - profil připevněný ke spodní hraně železobetonové desky Suchá omítka dle architektonického řešení. Dilatační mezera mezi vrchní hranou obkladu a spodním lícem železobetonové desky 15 mm. Podhled Napojení konstrukce vestavěné fasády a železobetonové stropní desky Pásovina pro uchycení sádrokartonové desky Řez OSB deska (v případě potřeby) Železobetonová deska Systémový perforovaný úložný profil kotvený do spodního líce železobetonové desky Spodní část desky přišroubována do hlavového úložného profilu, ale ne do stojky! 15 mm dilatační mezera vyplněná pružným materiálem Vnější povrchová úprava Vyplnění spáry páskem z minerální vlny (100 kg/m 3 ) mm L - profil připevněný ke spodní hraně železobetonové desky Pásovina pro uchycení sádrokartonové desky Podhled Suchá omítka dle architektonického řešení. Dilatační mezera mezi vrchní hranou obkladu a spodním lícem železobetonové desky 15 mm. 31

32 Detaily napojení stěn a stropu Detaily napojení stěn a stropu Napojení konstrukce předsazené fasády a stropu z válcovaných nosníků Řez Hlavový/základový úložný profil pro vzájemné spojení stojek. Umístění dle návrhu METSEC. OSB deska (v případě potřeby) Pásovina pro uchycení sádrokartonové desky Pružný spoj sádrokarton podlaha Lemovací lišta pro ukončení betonového potěru Vnější povrchová úprava Betonová deska Válcovaný ocelový nosník Kotevní botka s oválnými otvory pro uchycení systémových stojek. Botka je šroubovaná do ocelového nosníku. Vyplnění spáry páskem z minerální vlny (100 kg/m 3 ) mm Pásovina pro uchycení sádrokartonové desky Podhled L - profil kotvený k horní sádrokartonové desce. Suchá omítka dle architektonického řešení. Dilatační mezera mezi vrchní hranou obkladu a spodním lícem železobetonové desky 15 mm. Napojení konstrukce vestavěné fasády a stropu z válcovaných nosníků Řez Pásovina pro uchycení sádrokartonové desky Vnější povrchová úprava Betonová deska OSB deska (v případě potřeby) Z - profil kotvený do spodní pásnice I nosníku, podporuje hlavový úložný profil Spodní část desky přišroubována do hlavového úložného profilu, ale ne do stojky! 15 mm dilatační mezera vyplněná pružným materiálem Vyplnění spáry páskem z minerální vlny (100 kg/m 3 ) mm Podhled Ocelový nosník podporující betonovou desku, požární odolnosti je dosaženo obkladem L - profil kotvený k horní sádrokartonové desce. Suchá omítka dle architektonického řešení. Dilatační mezera mezi vrchní hranou obkladu a spodním lícem železobetonové desky 15 mm. Pásovina pro uchycení sádrokartonové desky 32

33 Detaily napojení stěn a stropu Detaily napojení stěn a stropu Napojení vnější nosné konstrukce fasády a vnitřní příčky Půdorys Nenosná příčka dle architektonických požadavků Úhelník pro kotvení SDK desek v místě rohu Suchá omítka dle architektonických požadavků OSB deska (v případě potřeby) Vnější povrchová úprava Izolační deska vložená mezi systémové stojky v místě napojení stěn eliminující šíření zvuku v konstrukci Napojení dvou fasádních nosných konstrukcí Půdorys Systémová nosná konstrukce stěny Rastr pro uchycení SDK profilu Úhelník pro kotvení SDK desek v místě rohu Suchá omítka dle architektonických požadavků OSB deska (v případě potřeby) Vnější povrchová úprava Přídavná stojka k propojení vnější a vnitřní stěny Izolační deska vložená mezi systémové stojky v místě napojení stěn eliminující šíření zvuku v konstrukci 33

34 Kotvení Tabulka kotvení Komponenty konstrukčního systému mohou být na stavbě rychle sestaveny za použití spjovacích prvků Ejot nebo Hilti, nebo jinými spojovacími prvky s minimálně stejnou únosností. Níže uvedená tabulka uvádí schválené typy spojovacích prostředků. Dle typu požadovaného připojení můžete vybrat příslušný spojovací komponent. Typ přípoje Popis kotevního prvku Nákres Označení Ejot Označení Hilti Vzájemné spoje konstrukčních systémových prvků Hlavní spoje systémových prvků stojky, úložné nosníky, ztužení do maximální celkové tloušťky spojovaných materiálů 3 mm Hlavní přípoje systémových prvků o maximální celkové tloušťce spojovaných materiálů větší než 4 mm, přípoje těžkých a krabicových prvků, atd. Konstrukční detaily přípoje desek, úhelníků, atd. k systémovým stojkám samovrtný pozinkovaný šroub se šestihrannou hlavou průměru 5.5 mm samovrtný pozinkovaný šroub se šestihrannou hlavou průměru 5.5 mm samovrtný pozinkovaný šroub se šestihrannou hlavou průměru 5.5 mm Konstrukční systémové prvky k betonu JT x19 S-MD01Z 5.5x19 JT x35 S-MD03Z 5.5x38 JT x25 S-MD03Z 5.5x25 Kotvení úložných nosníků do betonu šroub do betonu se šestihrannou hlavou BS-6.3x35 HUS-H8x55 Konstrukční systémové prvky k oceli Konstrukční systémové prvky do maximální tloušťky stěny 3.5 mm k válcovaným ocelovým nosníků o maximální tloušťce materiálu 12.5 mm samovrtný pozinkovaný šroub se šestihrannou hlavou průměru 5.5 mm JT x35 S-MD03Z 5.5x38 Připojení fasádních panelů ke konstrukčním systémovým prvkům Kotvení fasádních lišt přes izolaci o tloušťce mm a fasádních panelů o tloušťce mm k systémovým stojkám Kotvení fasádních lišt přes izolaci o tloušťce mm a fasádních panelů o tloušťce mm k systémovým stojkám samovrtný pozinkovaný šroub s šestihrannou hlavou pro upevnění sendvičových panelů samovrtný pozinkovaný šroub s šestihrannou hlavou pro upevnění sendvičových panelů JT2-D-6H-62 - JT2-D-6H-82 - Nerezové šrouby; kotvení fasádních lišt přes izolaci o tloušťce mm a fasádních panelů o tloušťce mm k systémovým stojkám Nerezové šrouby; kotvení fasádních lišt přes izolaci o tloušťce mm a fasádních panelů o tloušťce mm k systémovým stojkám Kotvení jednotlivých sádrokartonových a obkladových desek do celkové tloušťky 15 mm k systémovým stojkám Kotvení dvojice sádrokartonových a obkladových desek do celkové tloušťky 30 mm k systémovým stojkám samovrtný nerezový šroub s šestihrannou hlavou a s kalenou vrtací špičkou pro upevnění sendvičových panelů JT3-D-6H-67 - samovrtný nerezový šroub s šestihrannou hlavou a s kalenou vrtací špičkou pro JT3-D-12H-75 - upevnění sendvičových panelů Připojení obkladových desek ke konstrukčním systémovým prvkům samovrtný šroub pro uchycení sádrokartonových desek na kovové konstrukce - S-DD01B 3,5x35 o průměru 3.5 mm samovrtný šroub pro uchycení sádrokartonových desek na kovové konstrukce - S-DD01B 3,5x45 o průměru 3.5 mm 34
