1 ZED VZNICOVÉ SYSTÉMY 02 / 2014 Velký sortiment Z a C - profilů Systémové řešení pro všechny sekundární ocelové konstrukce Střešní vaznice Stěnové paždíky Podlahové nosníky Z a C profily pro sekundární ocelové konstrukce Snadný návrh konstrukčních prvků v software MetSPEC 12 EC Návrhové tabulky podle ČSN EN voestalpine PROFILFORM s.r.o.

2 Konstrukční systémy Konstrukční systémy METSEC jméno, kterému můžete věřit a které je synonymem pro efektivní řešení sekundárních ocelových konstrukcí halových staveb. Naše dosavadní výsledky zahrnují tisíce úspěšných dodávek vaznicových a paždíkových systémů pro objekty hal různého využití, a to od velikosti několika set metrů čtverečních až po obrovská logistická, výrobní a nákupní centra. Vaznicové systémy Vaznice METSEC jsou střešní nosníky, schopné překlenout rozpětí až 15 m. Jsou navrhovány ve čtyřech základních konstrukčních systémech v závislosti na rozpětí a přenášeném zatížení. Snadný návrh pomocí programu MetSPEC12 a to podle platných EN norem. Vaznice METSEC jsou vyráběné jako profily tvaru Z. Podlahové nosníky Podlahové nosníky METSEC jsou vyráběné z profilu tvaru C a umožňují překlenou rozpětí až 7 m v závislosti na přenášeném zatížení. Snadný návrh pomocí programu MetSPEC12 a to podle platných EN norem. Paždíkové systémy Stěnové nosníky, které jsou schopné překlenout rozpětí až 15 m. Jsou navrhovány ve dvou základních konstrukčních systémech v závislosti na rozpětí a přenášeném zatížení. Snadný návrh pomocí programu MetSPEC12 a to podle platných EN norem. Paždíky METSEC jsou vyráběné jako profily tvaru Z a C. Fotografie a 3D modely použité v této publikaci pocházejí z archívů sčností voestalpine PROFILFORM s.r.o., PKD s.r.o., PROMN s.r.o., STEELINXPRO spol. s r.o.

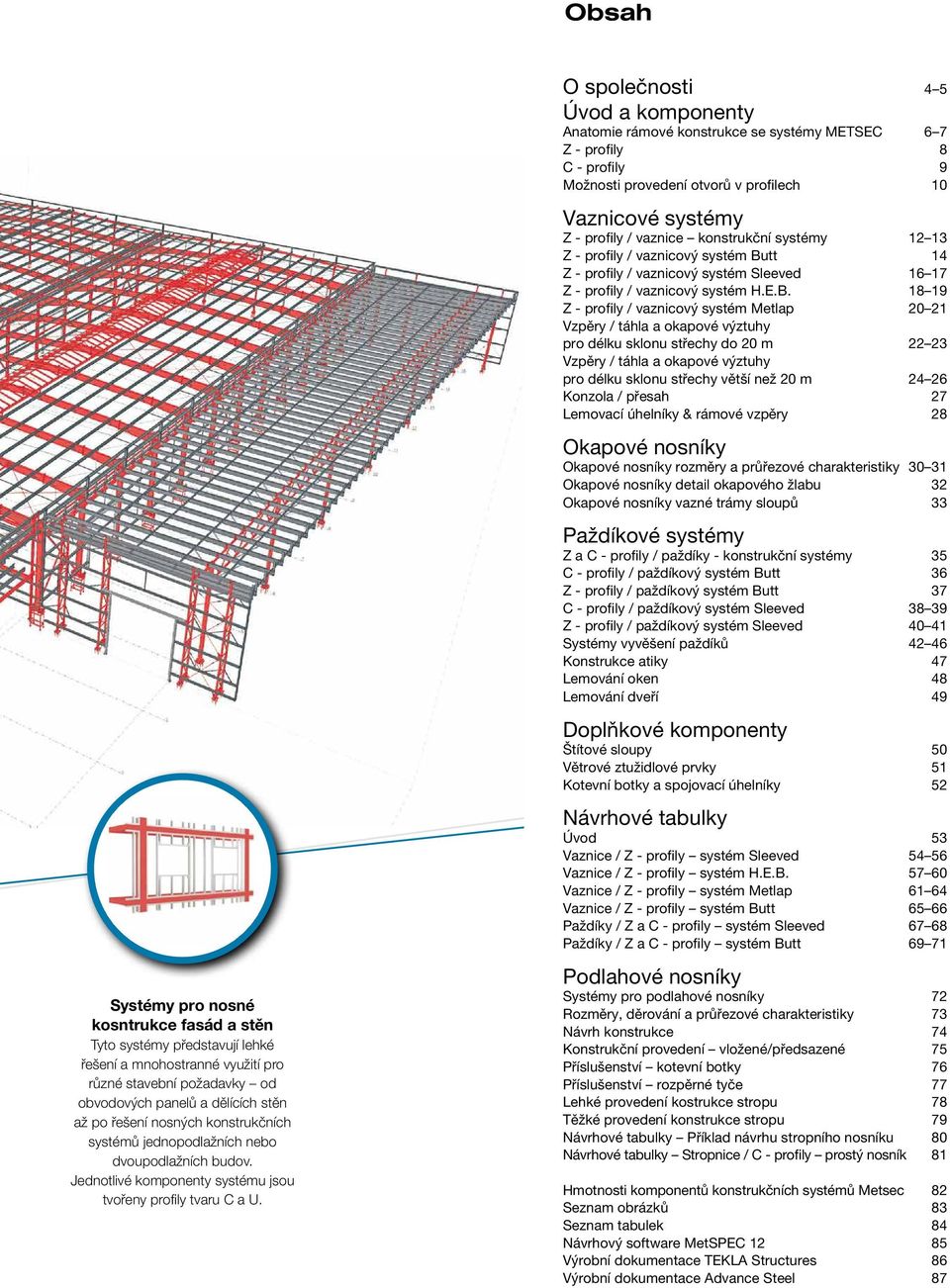

3 Obsah Systémy pro nosné kosntrukce fasád a stěn Tyto systémy představují lehké řešení a mnohostranné využití pro různé stavební požadavky od obvodových panelů a dělících stěn až po řešení nosných konstrukčních systémů jednopodlažních nebo dvoupodlažních budov. Jednotlivé komponenty systému jsou tvořeny profily tvaru C a U. O sčnosti 4 5 Úvod a komponenty natomie rámové konstrukce se systémy METSEC 6 7 Z - profily 8 C - profily 9 Možnosti provedení otvorů v profilech 10 Vaznicové systémy Z - profily / vaznice konstrukční systémy Z - profily / vaznicový systém Butt 14 Z - profily / vaznicový systém Sleeved Z - profily / vaznicový systém H.E.B Z - profily / vaznicový systém Metlap Vzpěry / táhla a okapové výztuhy pro délku sklonu střechy do 20 m Vzpěry / táhla a okapové výztuhy pro délku sklonu střechy větší než 20 m Konzola / přesah 27 Lemovací úhelníky & rámové vzpěry 28 Okapové nosníky Okapové nosníky rozměry a průřezové charakteristiky Okapové nosníky detail okapového žlabu 32 Okapové nosníky vazné trámy sloupů 33 Paždíkové systémy Z a C - profily / paždíky - konstrukční systémy 35 C - profily / paždíkový systém Butt 36 Z - profily / paždíkový systém Butt 37 C - profily / paždíkový systém Sleeved Z - profily / paždíkový systém Sleeved Systémy vyvěšení paždíků Konstrukce atiky 47 Lemování oken 48 Lemování dveří 49 Doplňkové komponenty Štítové sloupy 50 Větrové ztužidlové prvky 51 Kotevní botky a spojovací úhelníky 52 Návrhové tabulky Úvod 53 Vaznice / Z - profily systém Sleeved Vaznice / Z - profily systém H.E.B Vaznice / Z - profily systém Metlap Vaznice / Z - profily systém Butt Paždíky / Z a C - profily systém Sleeved Paždíky / Z a C - profily systém Butt Podlahové nosníky Systémy pro podlahové nosníky 72 Rozměry, děrování a průřezové charakteristiky 73 Návrh konstrukce 74 Konstrukční provedení vložené/předsazené 75 Příslušenství kotevní botky 76 Příslušenství rozpěrné tyče 77 Lehké provedení kostrukce stropu 78 Těžké provedení konstrukce stropu 79 Návrhové tabulky Příklad návrhu stropního nosníku 80 Návrhové tabulky Stropnice / C - profily prostý nosník 81 Hmotnosti komponentů konstrukčních systémů Metsec 82 Seznam obrázků 83 Seznam tabulek 84 Návrhový software MetSPEC Výrobní dokumentace TEKL Structures 86 Výrobní dokumentace dvance Steel 87

4 O sčnosti Sčnost voestalpine PROFILFORM s.r.o. byla založena v roce 1996 jako dceřinná firma sčnost voestalpine Krems GmbH a byla reakcí rakouského koncernu voestalpine na zvyšující se poptávku po kvalitních tenkostěnných ocelových profilech ve střední a východní Evropě. Výrobní závod sčnosti je umístěn v průmyslové zóně města Vyškov, vzdáleném 40 km od Brna. Na ploše cca 7 0 m 2 produkuje ročně kolem t ocelových profilů, které jsou určené pro rozmanité aplikace převážně v oblasti stavebnictví, ale i ve strojírenství a v automobilovém průmyslu. Dnes je voestalpine PROFILFORM s.r.o. součástí divize Metal Forming koncernu voestalpine se sídlem v Kremži v Rakousku. S výrobky voestalpine PROFILFORM s.r.o. se můžete setkat nejenom v České republice, ale i v mnoha ostatních evropských zemích, Ruské federaci, Kazachstánu a také v některých frických zemích. 4

5 Kvalifikovaní zaměstnanci a moderní výrobní technologie jsou zárukou produkce profilů vysoké kvality a jakosti. Moderní a flexibilní výrobní kapacity umožňují rychlou realizaci objednávek tak, aby spoňovaly požadované dodací termíny. Výrobou to nekončí, mezi naše hlavní priority patří nadstandardní služby poradenství, technická a softwarová podpora a logistika. 5

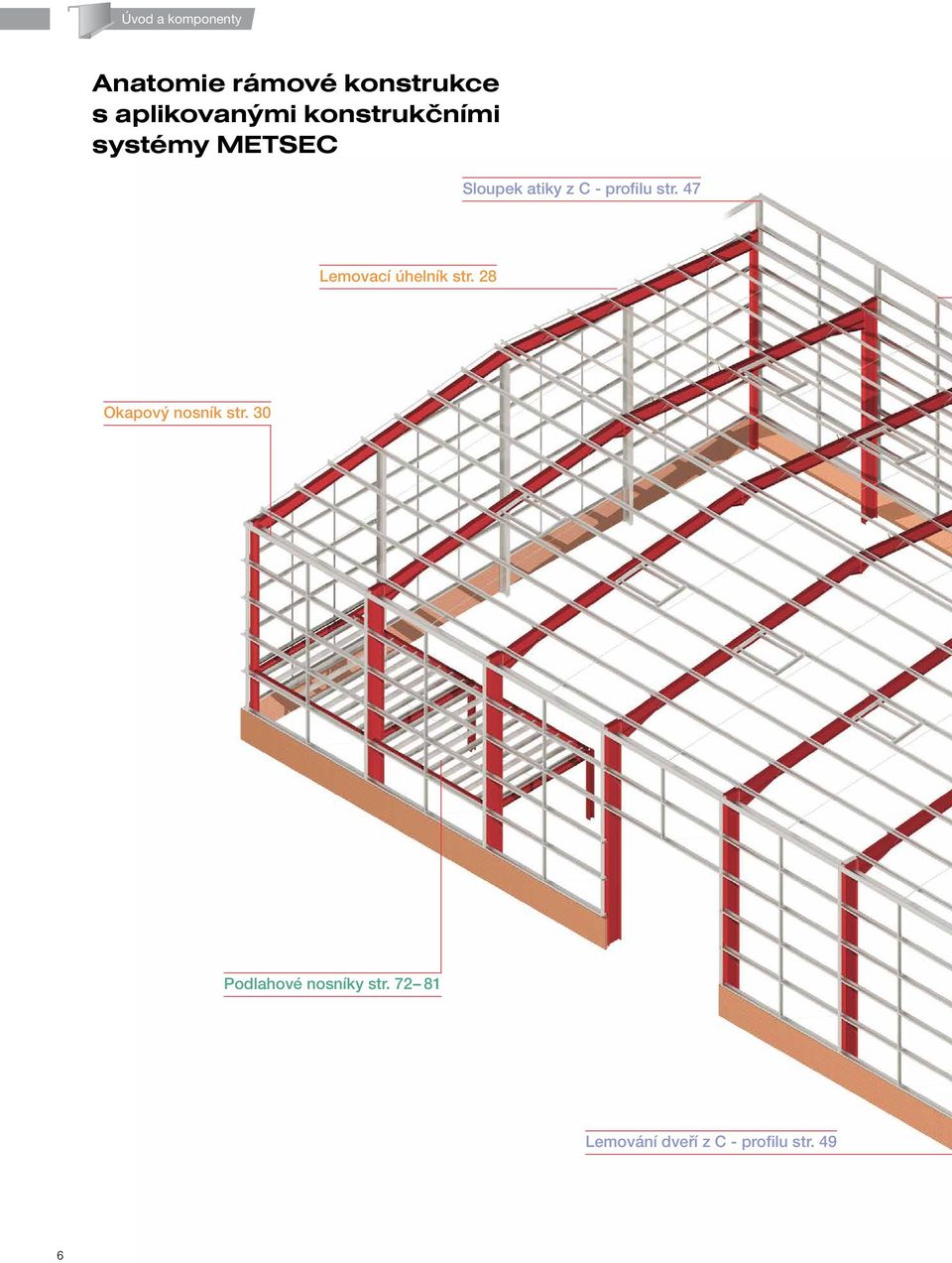

6 Úvod a komponenty natomie rámové konstrukce s aplikovanými konstrukčními systémy METSEC Sloupek atiky z C - profilu str. 47 Lemovací úhelník str. 28 Okapový nosník str. 30 Podlahové nosníky str Lemování dveří z C - profilu str. 49 6

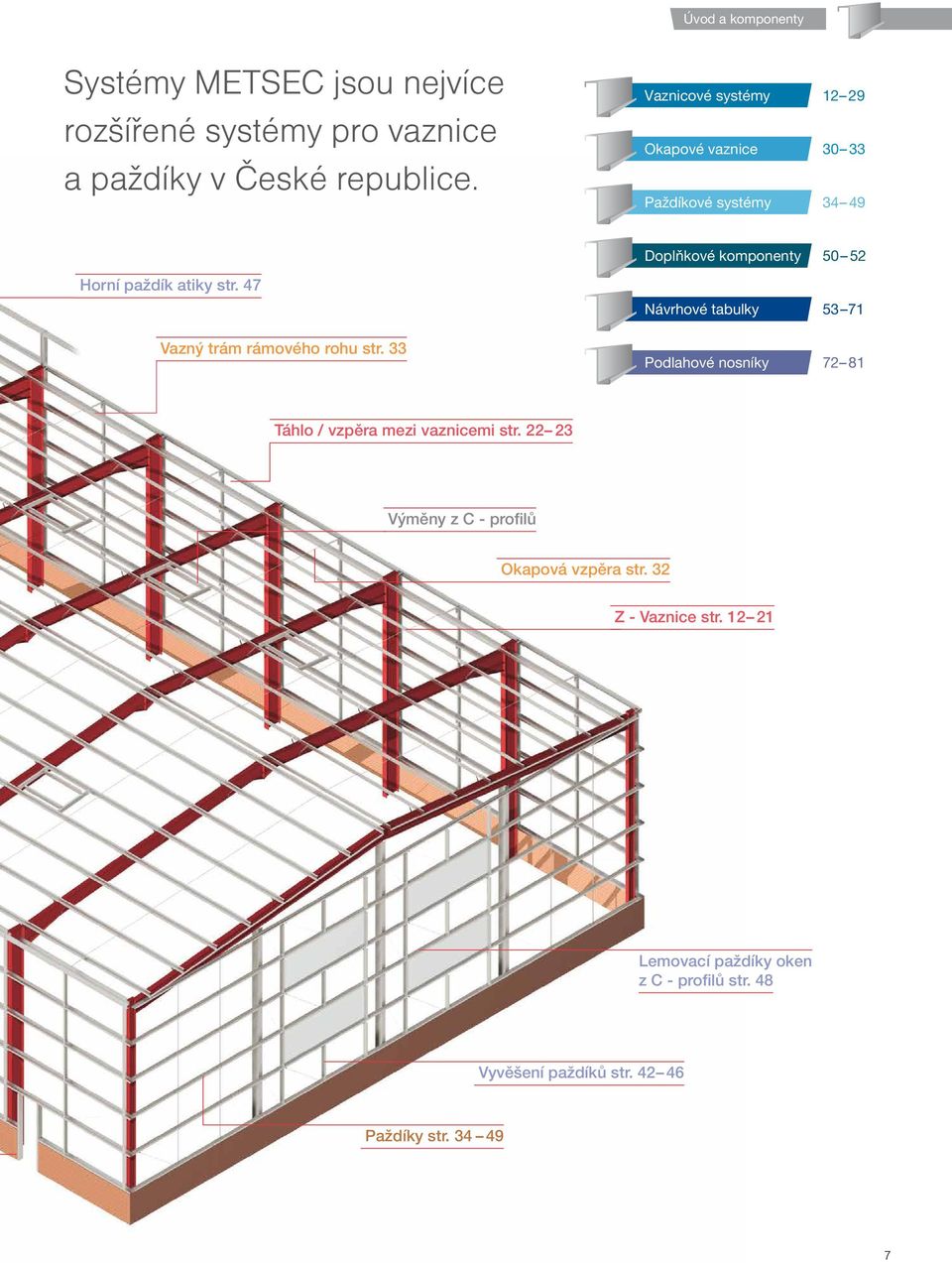

7 Úvod a komponenty Systémy METSEC jsou nejvíce rozšířené systémy pro vaznice a paždíky v České republice. Vaznicové systémy Okapové vaznice Paždíkové systémy Doplňkové komponenty Horní paždík atiky str. 47 Vazný trám rámového rohu str. 33 Návrhové tabulky Podlahové nosníky Táhlo / vzpěra mezi vaznicemi str Výměny z C - profilů Okapová vzpěra str. 32 Z - Vaznice str Lemovací paždíky oken z C - profilů str. 48 Vyvěšení paždíků str Paždíky str

8 Úvod a komponenty Z - profily Rozměry a průřezové charakteristiky Označení Z - Profilu Označení výšky Z - Profilu 232 mm a tloušťky 1.8 mm = 232 Z 18. První tři znaky označují výšku profilu v milimetrech (tzn. 232 je rovno výšce 232 mm). Čtvrtý znak je písmeno označující typ profilu (Z pro Z - profil). Poslední dva znaky označují tloušťku profilu (18 odpovídá tloušťce 1.8 mm). Lb Označení spojek Označení spojek je stejné jako u vaznic s následujícím rozšířením: S pro standardní spojky S 232 Z 18, HS pro spojky předposledních rámů v systému H.E.B HS 232 Z 18. Provedení otvorů Otvory ve stojině o průměru 18 mm jsou v příčném směru umístěny na standardních osách viz obrázek. Otvory v pásnicích o průměru 14 mm jsou příčném směru umístěny v polovině rozměru pásnice. Podélné umístění otvorů je provedeno v souladu s požadavky zákazníka. X t Cy Y Y E F X Cx Lt VÝŠK Všechny METSEC Z a C - profily jsou vyrobeny ze žárově pozinkované oceli s minimální pevností na mezi kluzu 450 MPa a se standardním zinkovým povlakem 275g/m 2 oboustranně. V případě požadavku na kvalitnější povrchovou úpravu provádíme povlak 600/800/1000 g/m 2 oboustranně. Profily řady 172 a vyšší mají standardně pozinkované hrany. U profilů nižších řad lze provést pozinkované hrany na požadavek, s příplatkem. Výška profilu Lt mm Lb mm E mm F mm TBULK 1: Z - Profily / polohy otvorů, délky záhybů TBULK 2: Z - Profily / průřezové charakteristiky plného průřezu Označení Hmotnost profilu kg/m Plocha cm 2 Výška mm Horní příruba Dolní příruba t mm Ixx cm 4 Iyy cm Z 13 2, Z 14 2, Z 15 2, Z 16 3, Z 18 3, Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Wxx cm 3 Wyy cm 3 r xx cm r yy cm Cx cm Cy cm Mcx knm Mcy knm 8 Poznámka: kapacitní momenty Mcx, Mcy jsou stanoveny pro efektivní průřez.

9 Úvod a komponenty C - profily Rozměry a průřezové charakteristiky Označení C - Profilu Označení C - profilu výšky 232 mm a tloušťky 1.8 mm = 232 C 18. První tři znaky označují výšku profilu v milimetrech (tzn. 232 je rovno výšce 232 mm). Čtvrtý znak je písmeno označující typ profilu (C pro C - profil). Poslední dva znaky označují tloušťku profilu (18 je rovno 1.8 mm). Označení spojek Viz strana 39, kde se uvádějí označení a hmotnosti C spojek. Provedení otvorů Otvory ve stojině o průměru 18 mm jsou v příčném směru umístěny na standardních osách viz obrázek. Otvory v pásnicích o průměru 14 mm jsou v příčném směru umístěny v polovině rozměru pásnice. Podélné umístění otvorů je provedeno v souladu s požadavky zákazníka. VÝŠK X Cy Y Y B t X L L Cx D 2 Všechny METSEC Z a C - profily jsou vyrobeny ze žárově pozinkované oceli s minimální pevností na mezi kluzu 450 MPa a se standardním zinkovým povlakem 275g/m 2 oboustranně. V případě požadavku na kvalitnější povrchovou úpravu provádíme povlak 600/800/1000 g/m 2 oboustranně. Profily řady 232 a vyšší mají standardně pozinkované hrany. U profilů nižších řad lze provést pozinkované hrany na požadavek, s příplatkem. Výška profilu mm L mm , , , , ,5 20 TBULK 3: C - Profily / polohy otvorů, délky záhybů TBULK 4: C - Profily / průřezové charakteristiky plného průřezu Označení profilu Hmotnost kg/m Plocha cm 2 Výška mm Příruby mm t mm r xx cm 4 r yy cm 4 122C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C Wxx cm 3 Wyy cm 3 r xx cm r yy cm Cy cm Mcx knm Mcy knm Poznámka: kapacitní momenty Mcx, Mcy jsou stanoveny pro efektivní průřez. 9

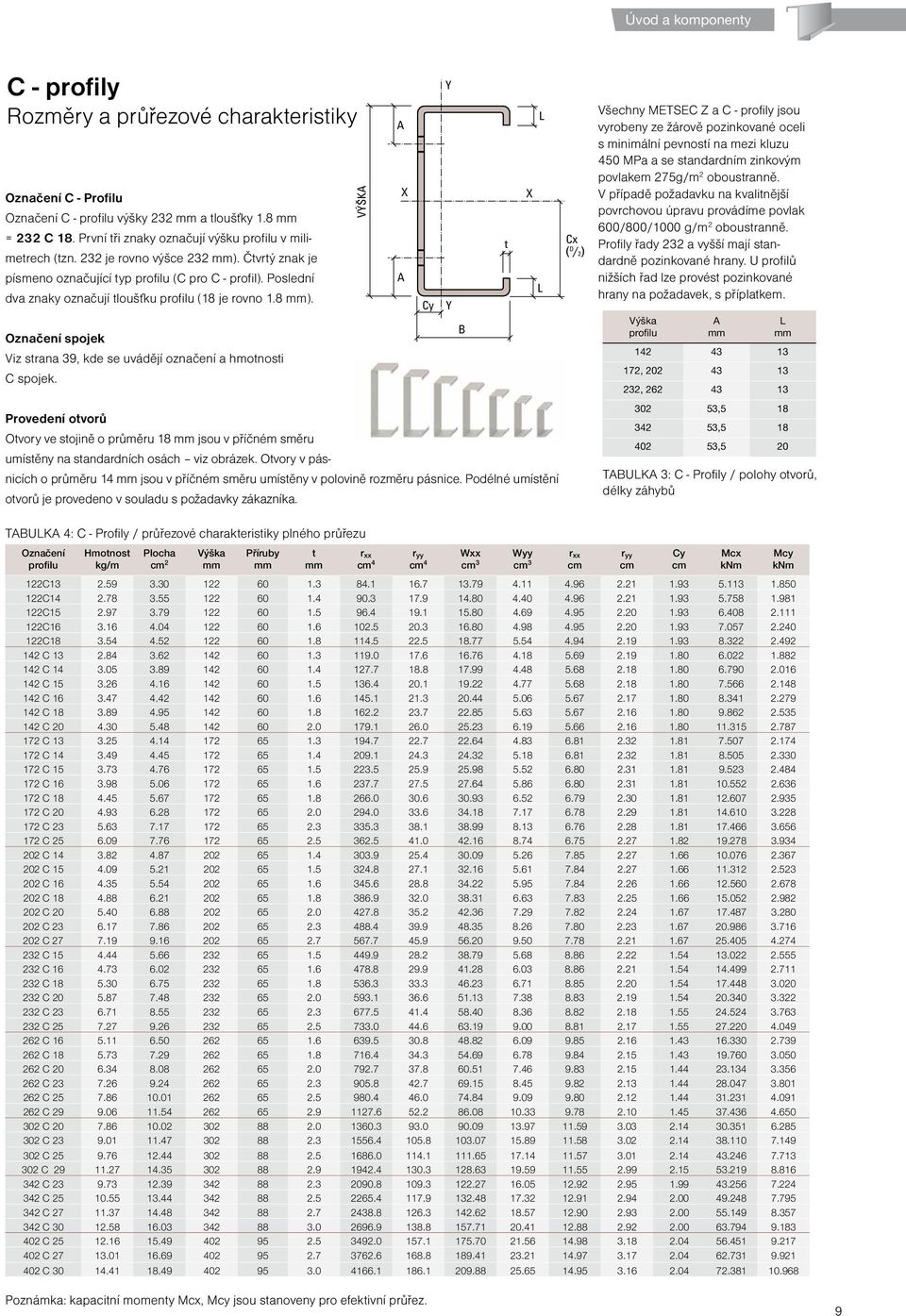

10 Úvod a komponenty Možnosti provádění otvorů v profilech Z / C / E / M Otvory ve stojině profilu Ve stojinách profilů Z / C / E a M jsou standardně prováděny otvory 18 mm pro šrouby M16. Variantně je možno provádět otvory 9 mm / 12 / 14 mm a oválné otvory o rozměrech mm. Pro profily řady je možnost provedení zapuštěných otvorů 18 mm / 14 mm. Z technických důvodů nelze tyto otvory provést do profilů řady 122. Otvory jsou standardně prováděny na standardních osách specifikovaných na straně 8, 9, 30 a 73. V případě potřeby je možno změnit polohy těchto os, není však možné použít více jak 2 vyměřovací osy na jednom profilu. Ve stojině profilů je možno provést servisní otvory o velikosti mm. Tyto otvory se provádějí ve středové ose profilu s možností vyosení +/- 50mm viz obrázek 1. Délkové umístění všech otvorů je možné provést podle požadavku výrobní dokumentace. Otvory v pásnicích profilu V pásnicích profilů jsou standardně prováděné otvory 14 mm a jsou umístěné vždy v polovině rozměru pásnice. V případě požadavku je možno provést otvory 18 mm / 12 mm / 9 mm. Podélné umístění otvorů je podle požadavků výrobní dokumentace. Obr. 1: Z - Poloha servisního otvoru mm ve stojině profilů Obr. 2: Připojení podlahových nosníků k primárnímu nosníku s využitím výřezů. ± 50 mm Umístění dle požadavku Umístění dle požadavku Výřezy Do všech tvarů profilů je možno provádět výřezy, které usnadňují vzájemné příčné napojování profilů například u střešních výměn, nebo podlahových nosníků, kde eliminují přídavný kroutící moment vnášený do primárního nosníku a tím zvyšují jeho únosnost. Tyto výřezy mají minimální rozměr 52 mm a mohou být umístěny podle požadavků výrobní dokumentace. Obr. 3: Připojení střešních výměn k profilu vaznice s využitím výřezů. 10

11 Úvod a komponenty Potřebujete-li Z nebo C profil jiných rozměrů, než je naše standardní řada, obraťte se na naše obchodní zástupce, kteří prověří možnost dodávky vámi požadovaných rozměrů. Připravujeme: Od podzimu 2014 bude možno provádět otvory v libovolných polohách na stojinách a pásnicích všech profilů. O zahájení této inovace vás budeme informovat. 11

12 Vaznicové systémy Z - profily / vaznice Konstrukční systémy Systém H.E.B. jednopolové délky Určen pro budovy s pěti a více poli. Maximální rozpětí vaznic do 15.0 metrů. Silnější vaznice jsou umístěny do krajních polí, slabší vaznice do vnitřních polí. Spoje vaznic na předposledních rámech jsou zesíleny spojkami ze stejného profilu jako vaznice krajních polí a jsou delší než standardní spojky. Všechny spoje vnitřních vaznic jsou zesíleny standardními spojkami vyrobenými za stejného profilu jako vaznice vnitřního. SPOJITÝ NOSNÍK Návrhové tabulky Detaily Obr. 4: Schéma uspořádání vaznicového systému H.E.B. - jednopolové délky Systém H.E.B dvoupolové délky Varianta systému H.E.B viz. výše. Vaznice vnitřních polí jsou ve dvoupolových délkách v maximálním délkovém provedení 15 metrů. Výhoda systému spočívá v 50% úspoře vnitřních spojek. SPOJITÝ NOSNÍK Návrhové tabulky Detaily Obr. 5: Schéma uspořádání vaznicového systému H.E.B. - dvoupolové délky Systém Sleeved jednopolové délky Určen pro budovy se dvěmi a více poli, tam kde nelze použít H.E.B. systém. Maximální rozpětí vaznic je 15 metrů. Standardní spojky vyztužují přípoje vaznic prostřídaně na vnitřních spojích k rámům a v každém spoji na předposledních rámech. SPOJITÝ NOSNÍK Návrhové tabulky Detaily Obr. 6: Schéma uspořádání vaznicového systému SLEEVED. - jednopolové délky Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků je 5) 12

13 Vaznicové systémy Z profily / vaznice Konstrukční systémy Systém Sleeved dvoupolové délky SPOJITÝ NOSNÍK Viz. systém Sleeved, většina vaznic je provedena jako dvoupolová. Standardní spojky vyztužují všechny přípoje vaznic, jak předposledních rámů, tak i vnitřních rámů. Maximální délkové provedení jedné dvoupolové vaznice může být 15 metrů. Obr. 7: Schéma uspořádání vaznicového systému SLEEVED. - dvoupolové délky Návrhové tabulky Detaily Systém Metlap SPOJITÝ NOSNÍK Obr. 8: Schéma uspořádání vaznicového systému METLP Určen pro budovy se čtyřmi a více poli. Maximální rozpětí vaznic do 14.5 metrů. Silnější vaznice jsou umístěny do krajních polí, slabší vaznice do vnitřních polí. Spojitost vaznic je zajištěna přesahy profilů v místě přípojů k rámům. Přesah krajní vaznice má dvojnásobnou délku, než přesah vnitřních vaznic. Návrhové tabulky Detaily Systém Butt PROSTÝ NOSNÍK Tento systém je používán pro samostatná a může se použít jako vložený mezi rámy nebo vysunutý nad rámy. Obr. 9: Schéma uspořádání vaznicového systému BUTT Návrhové tabulky Detaily 14 Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků je 5) 13

14 Vaznicové systémy Z - profily / vaznicový systém Butt Uspořádání a detaily Střešní vaznice navrhované jako prosté nosníky jsou vhodné pro budovy s jedním nebo více nezávislými poli do sklonu střešní roviny 25 (včetně). Systém Butt nabízí jednoduché připojení k nosným rámům a je určen pro menší budovy, krátká nebo nestejná rozpětí nebo pro konstrukce s malým zatížením. Systém Butt se navrhuje pro rozpětí do 12 metrů v závislosti na zatížení a na typu opláštění zajišťující potřebné vyztužení svým připojením k vaznici (doporučená maximální rozteč připojovacích prostředků je 600 mm). Tento systém může být použit v kombinaci s ostatními systémy popsanými v této publikaci, nebo jako samostatný systém. Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků v označení dílce je 5.) P1 a P1x (opačná strana) Celková délka P2 Celková délka Obr. 10: Konstrukční detaily systému BUTT C B H C L C L C L Uspořádání vaznic systému Butt Otvory ve stojínách mají průměr 18 mm. * lternativně provedené otvory pro umístění výztuh Návrhové tabulky B C H Obr. 11: Schéma typického uspořádání vaznic v systému BUTT TBULK 5: Polohy otvorů ve stojinách profilů v systému BUTT Rozměry jsou uvedeny v mm. 14

15 Vaznicové systémy Všechny profily vaznic, paždíků a podlahových nosníků jsou vyráběny z oceli s pevností na mezi kluzu 450 MPa se standardním pozinkováním Z275. Na vyžádání jsme schopni vyrobit profily v povrchu Z600 / Z800 / Z1000. Všechny naše profily od řady 202 mm (včetně) jsou prováděny s pozinkovanými podélnými hranami. 15

16 Vaznicové systémy Z - profily / vaznicový systém Sleeved Uspořádání a konstrukční detaily pro 2 a více polí Střešní vaznice navrhované jako spojitý nosník pro budovy se dvěmi a více poli a se sklonem střešní roviny do 25 (včetně). Systém Sleeved optimalizuje využití nosníků vložením spojek do všech přípojů na předposledních rámech a prostřídáním spojek na vnitřních rámech halové konstrukce. Systém Sleeved se může použít pro rozpětí vaznic až do 15 metrů, v závislosti na působícím zatížení a za předpokladu, že opláštění zajišťuje svým připojením dostatečnou tuhost vaznic. Maximální povolená rozteč připojovacích prostředků je 600 mm. Pro umožnění vložení spojky do vaznice musí být spojka otočena. Informace o detailech kotevních botek jsou uvedeny na str. 52. Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků v označení dílce je 5.) Návrhové tabulky Rozměry a tvar kotevní botky pro připojení vaznice k rámu jsou uvedeny na straně

17 Vaznicové systémy Obecné konstrukční detaily Obr. 12: Konstrukční detaily systému SLEEVED P1 a P1x (opačná strana) Celková délka Variabilní přesah Osová vzdálenost rámů P4 a P4x (opačná strana) 33 Osová vzdálenost rámů 33 Široká příruba D D Široká příruba * * C B Úzká příruba C F 32 E D D 32 G P2 C E Připojení spojky k vaznicím: - 8 šroubů pro profily řady 232 a výše - 6 šroubů pro profily řady Osová vzdálenost rámů Osová vzdálenost rámů 3 32 D D D Široká příruba Široká příruba * * Úzká příruba G P3 Osová vzdálenost rámů 3 32 D Široká příruba 3 3 Úzká příruba Úzká příruba G G * Otvory ve stojinách mají průměr 18 mm. * lternativně provedené otvory pro umístění vzpěr/táhel. Široká příruba Úzká příruba G B C D E F G TBULK 6: Polohy otvorů ve stojinách profilů v systému SLEEVED. Rozměry jsou uvedeny v mm. Jednopolové uspořádání vaznic systému SLEEVED Všechny přípoje na předposledních rámech jsou zesíleny spojkou. Přípoje na vnitřních rámech jsou zesíleny spojkami vystřídaně. Návrhové tabulky Dvoupolové uspořádání vaznic systému SLEEVED Vaznice koncových polí jsou provedeny jako jednopolové, vaznice vnitřních polí jako dvoupolové. Maximální vzdálenost mezi rámy je 7.5 metrů. Maximální délka profilů je 15 metrů. Věnujte pozornost manipulaci s delšími délkami. Ve všech spojích vaznic musí být umístěny spojky. Obr. 13: Schéma typického jednopolového uspořádání zobrazující umístění vaznic a spojek Obr. 14: Schéma typického dvoupolového uspořádání obrazující umístění vaznic a spojek 17

18 Vaznicové systémy Z - profily / vaznicový systém H.E.B. Uspořádání a konstrukční detaily pro pět a více polí Vaznicový systém spojitých nosníků H.E.B. poskytuje ve většině případů nejekonomičtější řešení využívající výhod spojkových systémů podtržených použitím slabších vaznic ve vnitřních polích. Tento systém se používá pro rozpětí vaznic do 15 metrů v závislosti na působícím zatížení a za předpokladu, že opláštění zajišťuje svým připojením k vaznicím (maximální povolená rozteč připojovacích prostředků je 600mm) jejich dostatečnou tuhost. Pro umožnění vložení spojky do vaznice musí být spojka otočená. Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků je 5) Uspořádání vaznic a spojek dvoupolového a jednopolového systému HEB. Více informací o detailu připojení je uvedeno na str. 50. Obrázky 14 a 15 (dole) ukazují, že vaznice koncových polí (P1 a P1x) a spojky na předposledních rámech jsou ze stejného profilu silnějšího než vaznice a spojky vnitřních polí (P2, P3, P5, P5x, P6 a P6x). Na obrázcích je zobrazeno uspořádání jednopolové i dvoupolové. Spojky musí zesilovat všechny vzájemné spoje vaznic. Návrhové tabulky Obr. 15: Schéma uspořádání vaznic a spojek v systému HEB - dvoupolové délky Obr. 16: Schéma uspořádání vaznic a spojek v systému HEB - jednopolové délky 18

19 Vaznicové systémy Obecné konstrukční detaily Obr. 17: Konstrukční detaily systému HEB P1 a P1x (opačná strana) P4 a P4x (opačná strana) Variabilní přesah Celková délka Osová vzdálenost rámů 33 Osová vzdálenost rámů 33 Široká příruba H H Široká příruba D D Široká příruba C B * * C F C E 32 P6 a P6x (opačná strana) Úzká příruba H H 32 J E 32 Úzká příruba D D 32 G Připojení spojky k nosníkům: - 8 šroubů pro profily řady 232 a výše - 6 šroubů pro profily řady Osová vzdálenost rámů Osová vzdálenost rámů 3 32 H Široká příruba Široká příruba D D Široká příruba * * Úzká příruba Úzká příruba J G Osová vzdálenost rámů P2 Osová vzdálenost rámů 3 32 D Široká příruba Široká příruba D D Široká příruba * * Úzká příruba Úzká příruba G P3 Osová vzdálenost rámů G 3 32 D Široká příruba 3 3 * Široká příruba Otvory ve stojinách mají průměr 18 mm. * lternativně provedené otvory pro umístění výztuh Úzká příruba G Úzká příruba G Návrhové tabulky B C D E F G H J TBULK 7: Polohy otvorů ve stojinách profilů v systému HEB. Rozměry jsou uvedeny v mm. 19

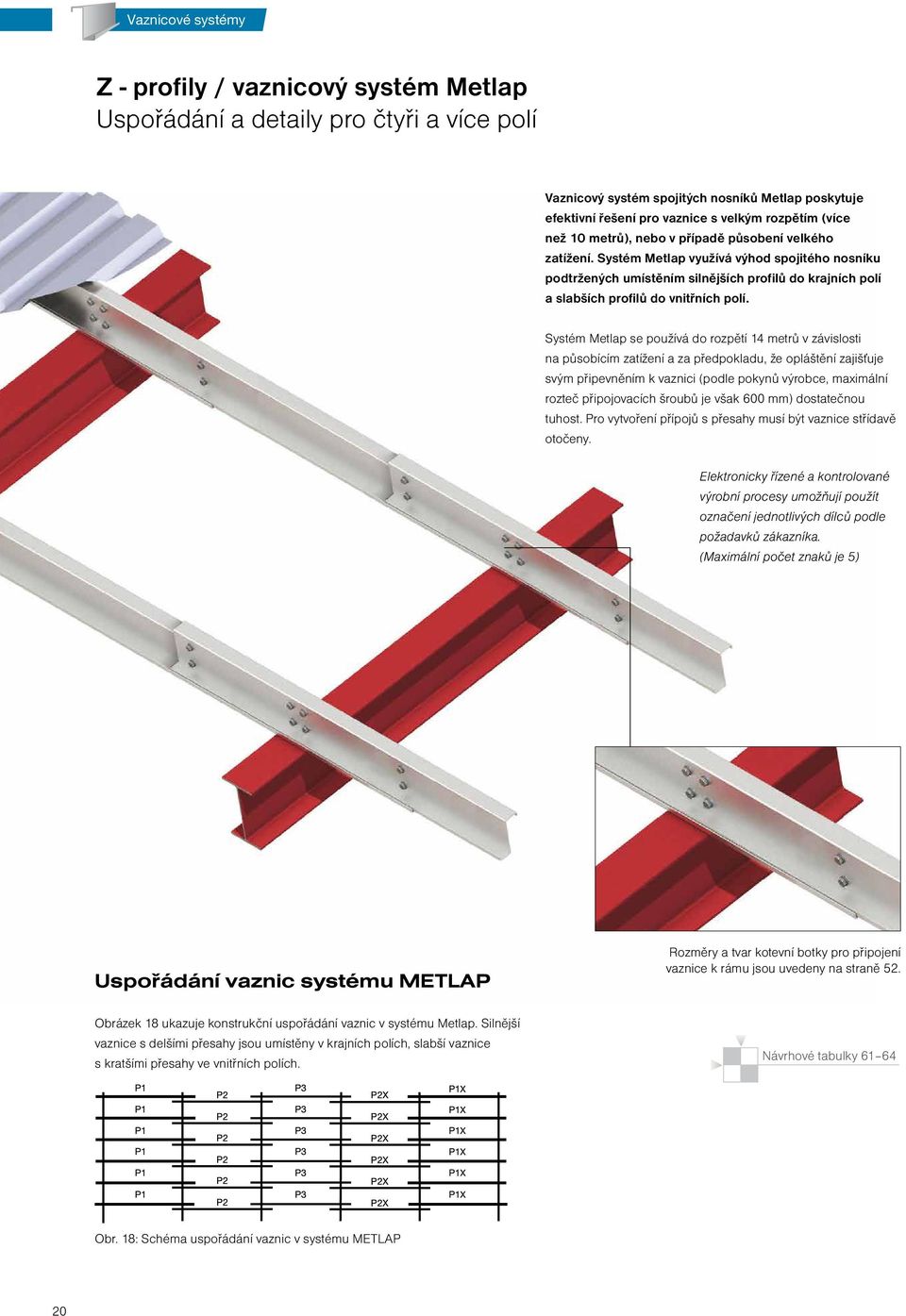

20 Vaznicové systémy Z - profily / vaznicový systém Metlap Uspořádání a detaily pro čtyři a více polí Vaznicový systém spojitých nosníků Metlap poskytuje efektivní řešení pro vaznice s velkým rozpětím (více než 10 metrů), nebo v případě působení velkého zatížení. Systém Metlap využívá výhod spojitého nosníku podtržených umístěním silnějších profilů do krajních polí a slabších profilů do vnitřních polí. Systém Metlap se používá do rozpětí 14 metrů v závislosti na působícím zatížení a za předpokladu, že opláštění zajišťuje svým připevněním k vaznici (podle pokynů výrobce, maximální rozteč připojovacích šroubů je však 600 mm) dostatečnou tuhost. Pro vytvoření přípojů s přesahy musí být vaznice střídavě otočeny. Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků je 5) Uspořádání vaznic systému METLP Rozměry a tvar kotevní botky pro připojení vaznice k rámu jsou uvedeny na straně 52. Obrázek 18 ukazuje konstrukční uspořádání vaznic v systému Metlap. Silnější vaznice s delšími přesahy jsou umístěny v krajních polích, slabší vaznice s kratšími přesahy ve vnitřních polích. Návrhové tabulky Obr. 18: Schéma uspořádání vaznic v systému METLP 20

21 Vaznicové systémy Obecné konstrukční detaily Obr. 19: Konstrukční detaily systému METLP Osová vzdálenost rámů P2 a P2x (opačná strana) Osová vzdálenost rámů Osová vzdálenost rámů Variabilní přesah Celková délka Úzká příruba Úzká příruba D B C C B D P1, P1x (opačná strana) P3 32 E F E E 32 Široká příruba Široká příruba C B D 32 E E 32 B G Celková délka Celková délka Otvory ve stojinách profilů mají průměr 18 mm. METLP Systém Rozměry (mm) B C D G TBULK 8: Polohy otvorů ve stojinách profilů v systému METLP Rozsah rozpětí (m) Přesah E (mm) Přesah F (mm) do > > > > > > > > > > TBULK 9: Přesahy vaznic v systému METLP 21

22 Vaznicové systémy Vaznicové vzpěry / táhla a okapové výztuhy Vaznicové vzpěry a táhla jsou většinou instalovány k zajištění střešních vaznic proti kroucení a vybočení vyvolávaného sáním větru a k zajištění dostatečné tuhosti střešní roviny při montáži opláštění. 25 Vzpěry z trubkového profilu 16mm (SR) Používají se pro profily řady Vzpěry se připevňují k profilu vaznice pomocí speciálního zámku do předem provedených otvorů 18mm (bez použití šroubů). Trubkové vzpěry je možno použít pouze pro střechy se sklonem max. 25 a mohou být použity pouze pro tahové namáhání. Maximální rozteč vaznic pro použití vzpěr SR je 2.4 metru. Vzpěry SR jsou vyráběny z oceli S250GD s povrchovou úpravou pozinkování Z275. Hmotnost vzpěr SR je 0.5 kg/m včetně připevňovacích zámků Obr. 20: Vzpěra SR Rozteč vaznic Obr. 21: Provedení vrcholové spojky T pro vzpěru SR 28 B 28 Průměr 16 mm Vzpěry z úhelníku (SB) Používají se standardně pro profily řady Vzpěry SB se připevňují k profilu vaznice pomocí šroubů M16. Ve střechách se sklonem větším než 25 se musí tyto vzpěry použít pro všechny řady profilů, kromě řady 402. Rovněž je potřeba použít vzpěry SB vždy když není instalováno opláštění, které poskytuje ztužení vaznic proti klopení. Maximální rozteč vaznic pro použití vzpěr BS je 2.5 metru. 28 B 28 Vzpěry SB jsou vyráběny z oceli S250GD s povrchovou úpravou pozinkování Z275. Hmotnost vzpěr SB je 1.45 kg/m včetně připevňovacích konzol. Minimální požadavky na použití vzpěr SR a SB jsou uvedeny v tabulkách na straně Požadavky na použití vzpěr SB a SR jsou rovněž specifikovány ve statickém výpočtu provedeném programem MetSPEC12. V případě, že použití vzpěr BS a SR není požadováno statickým výpočtem, doporučujeme se řídit požadavky na minimální vyztužení střešních vaznic, které je uvedeno v tabulkách 11 a 12 na str. 24 a v tabulce na str. 26. Obr. 22: Vzpěra SB Obr. 23: Provedení vzpěry SB pro okapovou vaznici (EB) Standardní osy pro umístění otvorů na vaznicích Rozteč vaznic B 28 Profil Obr. 24: Provedení vrcholové spojky pro vzpěru SB B TBULK 10: Polohy otvorů ve vzpěře SB. Rozměry jsou uvedeny v mm

23 Vaznicové systémy Vzpěry z profilu 100F13 (HCS) Vzpěry HCS se musí vždy použít v kombinaci s profily řady 402 a mohou se v případě potřeby použít i pro profily řady (tam, kde nelze použít vzpěry SB). Vzpěry HCS jsou připevňovány k profilu vaznice pomocí šroubů M16. Maximální rozteč vaznic pro použití vzpěr HCS jsou 4.0 metru. Vzpěry HCS jsou vyráběny z oceli S450GD s povrchovou úpravou pozinkování Z275. Hmotnost vzpěr HCS je 2.39 kg/m včetně připevňovacích konzol. Obr. 26: Vzpěra vaznic HCS 23

24 Vaznicové systémy Vaznicové vzpěry / táhla a okapové výztuhy Pro délku sklonu střechy větší než 20 metrů Sklon střechy, délka > 20 m Doporučené provedení ztužení pro délky sklonu střechy větší než 20 metrů je ukázáno na obr (pro sklony střechy 20 m max kratší než 20 metrů není nutné používat diagonální táhla). Pokud není nutné použít vzpěry nebo táhla z důvodu stabilizace vaznic na zatížení od sání větru, doporučujeme vždy použít vrcholové a okapové výztuhy pro usnadnění montáže. V některých případech může být nutné použití dočasných montážních táhel nebo vzpěr. 20 m max Detaily uváděné na těchto stránkách předpokládají, že adekvátní vyztužení vaznic je zajištěno opláštěním, připevněným k vaznicím podle požadavků výrobce opláštění a zároveň tak, 20 m max že maximální rozteč připojovacích prostředků je 600 mm. V zónách s velkým lokálním zatížením větrem mohou být požadovány dodatečné připevňovací prvky. Pozn.: Zmiňované výztuhy mohou být použity i z důvodu statického návrhu okapových nosníků. 20 m max nti-sags Obr. 26: půdorys střechy s jedním táhlem (vzpěrou) 20 m max 20 m max 1 Táhla z tyče 16 mm (SR) / z úhelníků (SB) TBULK 11: Max. rozpětí vaznic bez vzpěr pro systémy Sleeved, Metlap, Butt a koncová systému H.E.B. Řada profilů Rozpětí vaznice (m) 2 20 m max / / m max nti-sags Detail 1 Rozpětí okapového nosníku Okapová výztuha (EB) WDT táhlo Okapový nosník Okapová výztuha (EB) TBULK 12: Max. rozpětí vaznic pro vnitřní systému H.E.B. Řada profilů Rozpětí vaznice (m) / / Všechna diagonální táhla musí být upevněna ke spodnímu otvoru v kotevní botce připojující vaznici k rámu. Detail 1 Horní hrana vaznice 24

25 nti-sags nti-sags Vaznicové systémy 20 m max 20 m max Obr. 27: půdorys střechy 2 táhla (vzpěry) 20 m max 20 m max Obr. 28: půdorys střechy 3 táhla (vzpěry) m maxm max m maxm max nti-sags Táhla z tyče 16 mm (SB) / z úhelníků (SB) Táhla z tyče 16 mm / z úhelníků (SB) m maxm max m maxm max Okapová výztuha (EB) Okapová výztuha (EB) WDT táhlo WDT táhlo Okapový nosník Okapový nosník Okapová výztuha (EB) Okapová výztuha (EB) Detail 2 Detail 3 Rozpětí okapového nosníku Detail 2 Rozpětí okapového nosníku Všechna diagonální táhla musí být upevněna ke spodnímu otvoru v kotevní botce připojující vaznici k rámu. Detail 3 Horní hrana vaznice Horní hrana vaznice 25

26 Vaznicové systémy Vaznicové vzpěry / táhla a okapové výztuhy Použití neztužujícího opláštění Pokud je použito opláštění, které není připevněno k vaznicím podle požadavků popsaných na straně 24, nebo opláštění, které neposkytuje dostatečné vyztužení vaznic, je nutné navrhnout ztužující systém, který zajistí tuhost vaznic proti vybočení. Pokud navrhujete vaznice v programu MetSPEC 12 EC, obdržíte potřebný počet vzpěr nutných k zajištění tuhosti vaznic automaticky. Vzpěra SB z úhelníku mm Sklon střechy > 25 Ztužující účinek opláštění se považuje za dostatečný pro sklon střechy do 25. Vaznice se sklonem střechy větším než 25 jsou navrhovány na zatížení působící ve dvou směrech. Při návrhu vaznic v programu MetSPEC jednoduše určíte požadovaný počet výztuh pro každý případ použití. Pultové střechy se sklonem < 25 Při řešení pultových střech musí být vždy použity okapové výztuhy s diagonálními táhly, tak jak je zobrazeno na str (obr ). Pokud je tuhost vaznic zajištěna jiným způsobem, je samozřejmě možné okapové výztuhy a diagonální táhla vynechat. TBULK 13: Doporučené požadavky na minimální vyztužení střešních vaznic. Komponent Sedlová střecha 25 Délka sklonu 20 m > 20 m WDT Každých 20 m Pultová střecha 25 Všechny délky sklony střechy Každých 20 m Sklon střechy > 25 Všechny délky sklony střechy Neztužující opláštění Všechny délky sklony střechy Okapová výztuha (EB) Táhlo z tyče o průměru 16 mm (SR) * * * Vrcholová výztuha z tyče o průměru 16 mm (T) Vzpěra z úhelníku mm (SB) Vrcholová výztuha z úhelníku mm () * Mohou být požadovány z důvodu sání větru, nebo montáže viz doporučení na straně

27 Vaznicové systémy Konzola / přesah střešních vaznic Střešní vaznice Lemovací úhelník Opláštění podhledu Opláštění střechy Lemovací úhelník Rámová příčel Sloup Opláštění stěn Provedení Doporučený způsob provedení ukazuje obr. 29 vaznice krajního je přetažena přes štít do potřebné délky. Dostatečná tuhost konzoly je zajištěna opláštěním, nebo případným ztužením. Kritéria průhybu Střešní vaznice navržené v souladu s tímto technickým manuálem musí splňovat minimální kritérium pro průhyb rozpětí L/180. Koncový průhyb konzoly by měl být kompatibilní s tímto kritériem a z toho důvodu doporučujeme, aby konzola byla maximálně 28 % rozpětí vaznice. Obr. 29: Konstrukční provedení přesahu vaznice Ztužení konzoly U konzol se doporučuje, aby byly jejich konce spojeny ztužujícími prvky (např. úhelník mm) a to pro zvýšení tuhosti a stability proti kroucení. Příklad takového detailu je na obr. 29. Úhelník připevněný k hornímu i dolnímu kraji profilu poskytuje dostatečné vyztužení a také umožňuje snadné připojení opláštění. Tyto úhelníky by měly být spojeny ve vrcholu, a to z důvodu zamezení průhybu po sklonu střechy. Pultové střechy a střechy se sklonem > 25 Pro vytvoření ztužení doporučujeme použít diagonální táhla. Lze samozřejmě použít i jiný způsob vyztužení. CL CL C L 27

28 Vaznicové systémy Lemovací úhelníky & rámové vzpěry Lemovací úhelníky Lemovací úhelníky jsou vyráběny z žárové pozinkované oceli. Používají se pro připevňování opláštění k vaznicím (např. u provedení štítu nebo valby). K dispozici jsou tyto profily úhelníku 45 x 45 x 2 mm = 1.37 kg/m 50 x 50 x 2 mm = 1.53 kg/m 80 x 50 x 2 mm = 2.00 kg/m 100 x 100 x 2 mm = 4.3 kg/m Max délka = 7.5 m Obr. 30: Napojení opláštění k přesahu vaznice pomocí lemovacích úhelníků Doporučujeme používat úhelníky mm a mm pro rozteče vaznic do 1.8 metrů. Pro větší rozteč potom úhelníky mm a mm. Obrázky ukazují způsoby používání a spojování lemovacích úhelníků. Vzhledem k tloušťkám úhelníků je doporučujeme spojovat přesahy o délce min. 28 mm (viz obr. 33). Úhelníky se mohou připevňovat k horní nebo dolní hraně profilu viz obr. 33. = = CL CL C L = = = = = = Obr. 31: Upevnění vzpěr k vaznici v případě vysokého profilu rámové přičle Obr. 33: Připojování lemovacích úhelníků Obr. 32: Upevnění vzpěr k vaznici s využitím otvorů pro spojku Rámové vzpěry Tam, kde statický návrh ocelových rámu vyžaduje použití vzpěr, je možno přidat do vaznic otvory k jejich připevnění, a to podle individuálních požadavků. Ideální sklon rámových vzpěr je 45. Tam, kde je to možné, mohou být využity pro připevnění vzpěr i otvory pro upevnění spojek nebo přesahů vaznic. Rozměry navrženy tak, aby mohly být použity otvory pro spojky. Námi dodávané vzpěry jsou vyráběny z úhelníku mm. V případě vyššího profilu rámové příčle, nebo příhradového vazníku bude muset být použit silnější profil rámové vzpěry. Stanovení profilu vzpěry je možno také pomocí programu MetSPEC. 28

29 Vaznicové systémy 29

30 Okapové vaznice Okapové vaznice Rozměry a průřezové charakteristiky Úhel 0-20 v 5 krocích Okapové vaznice METSEC jsou profily tvaru C navrženy tak, aby mohly být použity jako okapová vaznice, okapový paždík nebo nosník vynášející odtokový žlab. D L Statický návrh Okapové nosníky jsou navrhovány jako prostě podepřené, do max. rozpětí 15 metrů v závislosti na působícím zatížení. Návrhové tabulky v tomto manuálu jsou určeny pouze k základním návrhům a neobsahují všechny podmínky. K návrhu okapových nosníků doporučujeme použít program MetSPEC. Výška C Všechny otvory mají 18 mm pro použití šroubů M16 Materiálová specifikace Okapové nosníky jsou vyráběny ze žárově pozinkované oceli jakosti S450GD + Z275. t Únosnost Stanovena pro prostě podepřený nosník. B L Otvory v okapových nosnících mohou být standardní, nebo v zapuštěném provedení. Pozn.: Požadavky na provedení ztužení jsou na str Cy F/2 Průměr otvorů je 18 mm. F Obr. 34: Možnosti provedení otvorů v okapové vaznici Tabulka 14: Nominální rozměry a průřezové charakteristiky plného průřezu okapové vaznice Označení profilu Hmotnost kg/m Plocha cm 2 Výška mm Příruba F mm L mm t mm Dim B mm Dim C mm Dim D mm Ixx cm 4 lyy cm 4 Wxx cm 3 Wyy cm 3 r xx cm r yy cm Cy cm Mcx knm Mcy knm 1 E E E E E E E Poznámka: kapacitní momenty Mcx a Mcy jsou stanoveny pro efektivní průřez. 30

31 EBS x 24 mm Okapové vaznice Obr. 35: Detail okapové vaznice v místě připojení vzpěry EB POHLED EBS. 1 Okapový EBS. 230 nosník EBS. 2 EBS. Vyrovnávací 330 podložka PP x 24 mm Ztužující úhelník Označení EBS. 1 EBS. 230 EBS. 2 EBS. 330 Vyvěšení paždíku Okapová výztuha 18 mm Připojovací detaily 3 32 Okapové nosníky METSEC jsou navrženy tak, aby mohly poskytnout snadné připojení opláštění, a to pomocí zapuštěných otvorů vyplněných šrouby M16 se zapuštěnou hlavou. Z těchto důvodů je potřeba použít vyrovnávací podložku PP, tak jak se ukázalo na obr. 35. Pozn.: Při použití okapové výztuhy je třeba tuto výztuhu zkrátit o 6 mm. Vyrovnávací podložka se používá pouze u zapuštěných otvorů. = = = = Použití ztužujících úhelníků Pokud použijete vyvěšení paždíků a zavěsíte jej do okapového nosníku (viz str. 41), musí být připevnění vyztuženo tzv. ztužujícím úhelníkem a délka okapové výztuhy musí být zkrácena o dalších 6 mm (tloušťka vyztužujícího úhelníku). EBS. 1 EBS. 230 EBS. 2 EBS. 330 EBS. 1 EBS. 230 EBS. 2 EBS. 330 Způsoby připojení 30 okapového 86 nosníku 30 k rámům Obr. 36: Vyrovnávací podložka PP (materiál: pozinkovaný ocelový plech tl. 6 mm) Obr. 37: Detaily připojení okapové vaznice ke sloupu (1) = = Otvory o průměru 36 mm Rozteče = tabulka Délka = tabulka Tabulka 15: Rozměry vyrovnávacích podložek PP Ref. Označení Rozteč Délka číslo PP 1 30 série 142 (mm) 56 (mm) 116 PP 2 172/ PP PP 4 232/ PP 5 262/ PP PP 7 342/ Lícující opláštění s hranou sloupu Celková délka okapového nosníku = rozteč sloupů šířka sloupu 20 mm (10 mm z každého konce) Předsazené opláštění k hraně sloupu Celková délka okapového nosníku = rozteč sloupů 6 mm (3 mm z každé strany) Kotevní botka (není dodávka METSEC) je přišroubovaná, nebo přivařená ke sloupu

32 Okapové vaznice Okapové vaznice Detail okapového žlabu Návrh okapových nosníků a vaznic se provede pomocí pomocí návrhového programu MetSPEC. Použití okapových výztuh je nezbytné z důvodů fixace okapového nosníku při namáhání větrem a kroucením od zatížení okapovým žlabem. Příklady vyztužení okapového detailu jsou uvedeny na obr Pokud je to nutné, může být použita nestandardní okapová výztuha tak, aby splňovala individuální požadavky. Podstatné je použití šroubovaných přípojů ve stojině při připevnění okapového nosníku ke sloupům. Předpokládá se, že horní tlačená příruba okapového nosníku je stabilizována opláštěním. Detaily provedení připojení okapové vaznice a vzpěry okapové vaznice Obr. 38: Detail připojení okapové vaznice ke sloupu (2) Obr. 39: Detail vyztužení okapové vaznice v polovině / třetině / čtvrtině rozpětí (1) Obr. 40: Detail připojení okapové vaznice ke sloupu (3) Obr. 41: Detaily vyztužení okapové vaznice v polovině / třetině / čtvrtině rozpětí (2) 32

33 Okapové vaznice Okapové vaznice Vazné trámy sloupů Vazně trámy sloupů vyrobené z C - profilů METSEC nabízejí efektivní řešení od jejich nákupu až po montáž na místě stavby. Jsou dodávány jako samostatné komponenty a až na místě montáže jsou spojeny do jednoho prvku. Poskytují excelentní únosnost vzhledem ke své hmotnosti. Návrh vazných trámů z C - profilů je možno provést pomocí programu MetSPEC. Obr. 42: Provedení vazného trámu sloupu u atiky Vazné trámy sloupů Obr. 43: Provedení vazného trámu sloupu u mezilehlého žlabu Obr. 44: Detaily připojení vazného trámu 33

34 Paždíkové systémy Paždíkové systémy Paždíkové systémy METSEC jsou navrhovány tak, aby vytvářely shlivou a efektivní konstrukci pro různé typy stěnového opláštění a podle ostatních požadavků na ně kladených. Paždíkové systémy METSEC jsou schopné překlenout rozpětí až 15 m. 34

35 Paždíkové systémy Z a C - profily / paždíky Konstrukční systémy Systém Butt PROSTÝ NOSNÍK Tento systém se může použít pro samostatná, v provedení předsazeném před sloupy nebo zapuštěném mezi sloupy. Zatěžovací tabulky 69 Detaily C - profilů 36 Detaily Z - profilů 37 Obr. 45: Schéma uspořádání paždíkového systému BUTT Minimálně 1, maximální rozteč rámů je 15 m Systém Sleeved - jednopolové délky paždíků SPOJITÝ NOSNÍK Spojky zesilují každý přípoj na předposledních sloupech. Na vnitřních sloupech jsou umístěny prostřídaně. Minimálně 2, maximální rozteč rámů je 15 m Zatěžovací tabulky Detaily C - profilů Detaily Z - profilů Obr. 46: Schéma uspořádání paždíkového systému SLEEVED (jednopolové) Systém Sleeved - dvoupolové délky paždíků SPOJITÝ NOSNÍK Spojky zesilují každý přípoj na předposledních sloupech. Na vnitřních sloupech jsou umístěny v každém vzájemném spoji dvou paždíků viz obrázek 47. Zatěžovací tabulky Detaily C - profilů Detaily Z - profilů Obr. 47: Schéma uspořádání paždíkového systému SLEEVED (dvoupolové) Minimálně 4, maximální rozteč rámů je 7,5 m 35

36 Paždíkové systémy C - profily / paždíkový systém Butt Provedení a detaily Paždíkový systém prostých nosníků Butt z C - profilů je vhodný pro konstrukce s jedním nebo více poli. Tento systém nabízí jednoduché připojení na nosné rámy pomocí kotevní botky. Je určen pro menší konstrukce, krátká nebo nestejná rozpětí nebo pro malá zatížení. Tento systém může být použit samostatně, nebo v kombinaci s ostatními systémy popsanými v tomto manuálu. Tento systém se může použít pro rozpětí do 15 metrů v závislosti na působícím zatížení. Předpokládá se, že opláštění zajišťuje tuhost profilů proti vybočení. Detaily kotevních botek viz str. 52. Elektronicky řízené a kontrolované výrobní procesy umožňují použít označení jednotlivých dílců podle požadavků zákazníka. (Maximální počet znaků v označení dílce je 5.) Jednopolové uspořádání paždíků systému BUTT R1 R1 R1 R1 R1 R1 R1 R1 R1 R1 R1 R1X R1X R1X R1X R1X R1X R1X R1X R1X R1X R1X R1X R1X R1X B C H C CB B H R1 3 3 Celková délka Celková délka Tabulka 16: Umístění standardních otvorů na stojině C profilu. Rozměry jsou uvedeny v mm. CL CL CL H Obr. 48: Konstrukční schéma jednopolového uspořádání paždíků v systému BUTT. Otvory ve stojinách CL mají průměr 18 mm. CL CL Návrhové tabulky 69 36
