1 MOTORI MONOFASE SINGLE PHASE MOTORS

2 Descrizione Description Beschreibung Descripción Popis Opis La serie comprende motori ad induzione monofase 230Vca, 50Hz, 4 poli, con potenza 0,09 e 0,18 kw S1 I motori sono chiusi e dotati di ventola di raffreddamento. Caratteristiche : Isolamento termico classe F Grado di protezione IP54 Sonda bimetallica per protezione da sovratemperatura Massima temperatura ambiente +40 C Alta coppia di spunto Flangia B14 ad 8 range includes single phase induction motors 230Vac, 50Hz, 4 poles, power 0,09 and 0,18 kw S1 Motors range have enclosed housing and are fan cooled. Features: Class F thermal insulation IP54 enclosure protection thermostat for overheating protection Maxi ambient temperature High starting torque B14 flange with 8 holes Reihe beinhaltet einphasige Asynchronmotoren 230 V, 50 Hz, 4polig, Leistung 0,09 and 0,018 kw S1 Motoren haben geschlossenes Gehäuse und sind mit Ven ator gekühlt. Eigenscha en: Thermische Isola onsklasse F Schutzart IP54 Thermokontakt für Übertemperschutz Höchs emperatur Hohe Ausgang Abtriebsdrehmoment B14 Flansch mit 8 Befes gungsbohrungen La serie incluye motores de inducción monofásica 230 Vca, 50Hz, 4 polos, potencias de 0,08 y 019 kw S1 Los motores están cerrados y provistos de ventilador de enfriamiento. Características: aislamiento térmico clase F grado de protección IP54 sonda para protección de exceso de temperatura Temperatura máxima Alto torque de arranque Brida B14 con 8 agujeros Řada jednofázové asynchronní motory 230VAC, 50Hz, 4 pól, výkon 0,09-0,18 kw S1 Motory řady TS mají uzavřené tělo a jsou chlazené ventilátorem. Parametry Třída tepelné izolace F Krytí IP54 PTC ochrana proti přehřátí Maximální teplota prostředí Vysoký záběrný moment Příruba B14 s 8 otvory Seria zawiera silniki jednofazowe 230v, 50 Hz, 4 polowe,o mocy 0, kW S1 Seria silników ma zamkniętą budowę i własny wentylator Cechy: Klasa F izolacji termicznej IP 54 stopień ochrony obudowy termostat dla ochrony przed przeciążeniem Maksymalna temperatura otoczenia Wysoki moment rozruchowy Kołnierz B14 z 8 Simbologia Symbols Symbole Simbología Symboly Symbole Pn [ kw ] Mn [ Nm ] In [ A ] n n [ rpm ] cosφ Ms/Mn Mk/Mn Potenza nominale Coppia nominale Corrente nominale Velocità nominale Fattore di potenza Rapporto coppia spunto/ coppia nominale Rapporto coppia max/coppia nominale Nominal power Nominal torque Nominal current Nominal speed Power factor Ratio start torque/ rated torque Ratio max torque/ rated torque Nennleistung Nenndrehmoment Nennstrom Nenndrehzahl Leistungsfaktor Anlaufmoment/ Nennmoment Maximalmoment/ Nennmoment Potencia nominal Par nominal Corriente nominal Velocidad nominal Factor di potencia Relación par de arranque/par nominal Relación par máximo/ par nominal Nominální výkon Nominální moment Nominální proud Nominální rychlost Účiník Poměr startovacího/ nominálního momentu Poměr maximální moment/ nominální moment Moc znamionowa Moment znamionowy Prąd znamionowy Prędkość znamionowa Współczynik mocy Stosunek momentu rozruchowego/ momentu znamionowego Stosunek momentu maksymalnego/ momentu znamionowego Is/In η Rapporto corrente spunto/ corrente nominale Rendimento Ratio start current/ rated current Efficiency Anlaufstrom/ Nennstrom Wirkungsgrad Relación corriente de arranque/corriente Rendimiento Poměr startovacího/ nominálního proudu Účinnost Stosunek prądu rozruchowego / prądu znamionowego Sprawność c Condensatore Capacitor Kondensator Capacitor Kondenzátor Kondensator 46

3 Designazione Classification Klassifika on Clasificación Označení Klasyfikacja B Hz Tipo Type Tip Tipo Typ Typ Grandezza Size Größe Tamaño Velikost Wielkość Vedi tabelle See tables Siehe Tabellen Vease tablas Viz. Tabulka Zobacz w tabelach Indicativo potenza Power coefficient Leistungsindikator Coeficiente potencia Výkonový koeficient Indeks mocy Poli Poles Pol Poles Póly Bieguny Versione Version Version Versión Verze Wersja Tensione Voltage Spannung Tensión Napětí Napięcie Frequenza Frequency Frequenz Frecuencia Frekvence Częstotliwość 2 4 B Hz Dati tecnici Technical data Technische Daten Technická data Datos técnicos Dane techniczne Pn [ kw ] Mn [ Nm ] n n [ rpm ] In [ A ] η % cosφ Ms/Mn Is/In Mk/Mn C [ μf ] kg ,09 0, ,1 40 0,95 1,7 1,6 2,1 12 4,50 yes ,18 1, , ,98 1,3 1,9 1,8 14 5,00 Yes La serie è dotata di pastiglia termica bimetallica per monitorare il superamento della soglia termica. È collegata in serie all alimentazione pertanto scollega automaticamente il motore in caso di sovratemperatura Attenzione: il riarmo è automatico. The series is equipped with bimetallic thermal protector monitoring the heat threshold. It is connected in series to the power supply so it disconnects the motor automatically if overheated Warning: it resets automatically. Die Serie ist mit einem Bimetall Thermoschalter ausgesta et, der die Einhaltung der zulässigen Grenztemperatur überwacht. Der Thermoschalter ist mit der Stromversorgung in Reihe geschaltet. Er schaltet den Motor bei Übertemperatur automa sch aus. Achtung: Die Rücksetzung des Schalters erfolgt automa sch. La serie está equipada con tableta de calor bimetálica que monitorea el umbral del calor. Esta es conectada en serie al suministro de poder y desconecta el motor automáticamente en caso de sobrecargas. Advertencia: Se reinicia automáticamente Série je osazena bimetalickým spínačem monitorujícím překročení mezní hodnoty teploty. Spínač je sériově připojen k napájení a automaticky odpojí motor v případě příliš vysoké teploty. Pozor: obnovení funkce spínače je automatické. Seria wyposażona jest w tarczę termiczną wykonaną z dwóch metali, przeznaczoną do monitorowania przekraczania progowej wartości termicznej. Jest ona podłączona szeregowo do zasilania, powoduje automatyczne odłączenie silnika w przypadku nadmiernej temperatury. Uwaga: odblokowanie następuje samoczynnie. 47

Dimensioni Dimensions Abmessungen Dimensiones Rozměry Wymiary Nota: dotato di flangia ad 8 fori per un orientamento più comodo della scatola morsettiera Note: equipped with a 8-hole flange for easier

4 Dimensioni Dimensions Abmessungen Dimensiones Rozměry Wymiary Nota: dotato di flangia ad 8 fori per un orientamento più comodo della scatola morsettiera Note: equipped with a 8-hole flange for easier orientation of the terminal board box Hinweis: Der Flansch mit 8 Befes gungsbohrungen ermöglicht eine einfache Ausrichtung des Klemmenkastens. Nota: Equipada con una brida de 8 hoyos para una fácil orientación de la caja del tablero Poznámka: disponuje přírubou s 8 otvory pro snadnější nasměrování svorkovnice. Uwaga: produkt jest wyposażony w kołnierz z 8 otworami w celu łatwiejszego ustawienia skrzynki zaciskowej Collegamenti Connections Anschlüsse Conexiones Zapojení Połączenia Senso di rotazione orario Clockwise rotation Drehrichtung im Uhrzeigersinn Rotación en sentido de las manecillas del reloj Ve směru hodinových ručiček Obroty w prawo 230 V 50 Hz Senso di rotazione antiorario Counterclockwise rotation Drehrichtung entgegen dem Uhrzeigersinn Rotación en contra de las manecillas del reloj Proti směru hodinových ručiček Obroty w lewo 48

Opzioni Options Op onen Opciones Možnosti Opcje 1 Scatola morsettiera dotata di connettore PC maschio inserito nella scatola stessa per connessione esterna con cavo complementare a cura del cliente.

connected in series to power supply. Klemmenkasten mit PC-Stecker; Stecker in Klemmenkasten eingeführt zwecks externem Anschluss mit zusätzlichem vom Kunden beizustellenden Anschlusskabel.

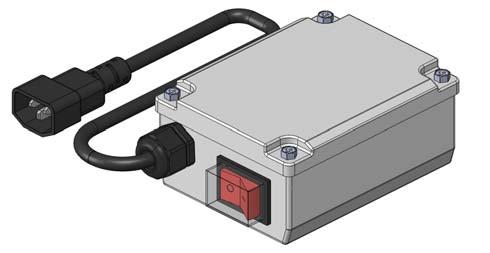

5 Opzioni Options Op onen Opciones Možnosti Opcje 1 Scatola morsettiera dotata di connettore PC maschio inserito nella scatola stessa per connessione esterna con cavo complementare a cura del cliente. collegata in serie all alimentazione. Terminal board box equipped with male PC connector inserted in the box itself for external connection with additional wire supplied by customer. connected in series to power supply. Klemmenkasten mit PC-Stecker; Stecker in Klemmenkasten eingeführt zwecks externem Anschluss mit zusätzlichem vom Kunden beizustellenden Anschlusskabel. mit Stromversorgung in Reihe geschaltet. La caja del tablero está equipada con un conector macho para PC insertado en la misma caja para posibles conexiones externas con cable adicional suministrado por el cliente. conectado en serie para el suministro de energia. Svorkovnice s vnějším PC konektorem připojeným k samotné skříni pro externí propojení s doplňkovým kabelem (zajistí klient). sériově připojena k napájení. Skrzynka zaciskowa wyposażona w zabudowane męskie gniazdo typu PC, do podłączenia zewnętrznego przy pomocy dodatkowego przewodu, wykonanego przez klienta. podłączony szeregowo do zasilania. 2 Scatola morsettiera dotata di cavo di alimentazione 2 metri e connettore PC maschio, già collegato. in serie all alimentazione. Interruttore ON- (ON) [mantenuto momentaneo] per inversione del senso di marcia del motore. Terminal board box equipped with 2 metre wire and male PC connector, already connected. in series to power supply. Switch ON- (ON) [maintained momentarily] to invert motor direction. Klemmenkasten mit 2 m langem Anschlusskabel und PC- Stecker, bereits angeschlossen. mit Stromversorgung in Reihe geschaltet. Schalter EIN- (EIN) [rastend nicht rastend] zur Umkehr La caja del tablero está equipada con 2 metros de cable y conector de PC macho, totalmente conectados. conectado en serie para el suministro de energia. Interruptor encendido (ON) [Mantenido -Momentáneamente] para invertir la dirección del motor Svorkovnice je osazena napájecím kabelem s PC konektorem o délce 2 m. sériově připojena k napájení. Vypínač ON- (ON) [zádržný momentální] pro změnu směru otáčení motoru. Skrzynka zaciskowa wyposażona w przewód zasilający o długości 2 metrów, z męskim gniazdem typu PC, podłączonym szeregowo do zasilania. podłączony szeregowo do zasilania. Przełącznik ON- (ON) [stały - chwilowy] do zmiany kierunku obrotów silnika. 49
