1 Vítěz soutěže Dřevěná stavba roku 20 Dřevostavby podklady pro výrobce dřevostaveb a projektanty

2 LEGENDA. Konstrukční deska RigiStabil (Rigidur) 2. Minerální izolace Fassil, UNI 3. Fasádní zateplovací systém ETICS 4. Soklová polystyrenová deska 5. Drenážní polystyrenová deska 6. Polystyren Perimetr 7. Pěnový polystyren EPS 00 Z (pod těžkou plovoucí podlahu) 8. Pěnový polystyren NeoFloor nebo EPS S 9. Hydroizolace 0. Podlahové dílce Rigidur (s polystyrenovou nebo dřevovláknitou izolací). Dřevovláknitá izolace vhodná pod lehké plovoucí podlahy 2. Podlaha Rigidur z jednotlivých desek 3. Podhled Rigidur na kovové konstrukci 4. Sádrokartonový podhled na dřevěné konstrukci (RigiStabil) 5. Tepelná izolace (např. Isover UNIROL, Isover Orsik/Uni) 6. Paropropustná pojistná fólie 7. Podbití přesahu střechy Rigidur 8. Sádrová omítka Rimano 9. Difúzně otevřená konstrukce 2

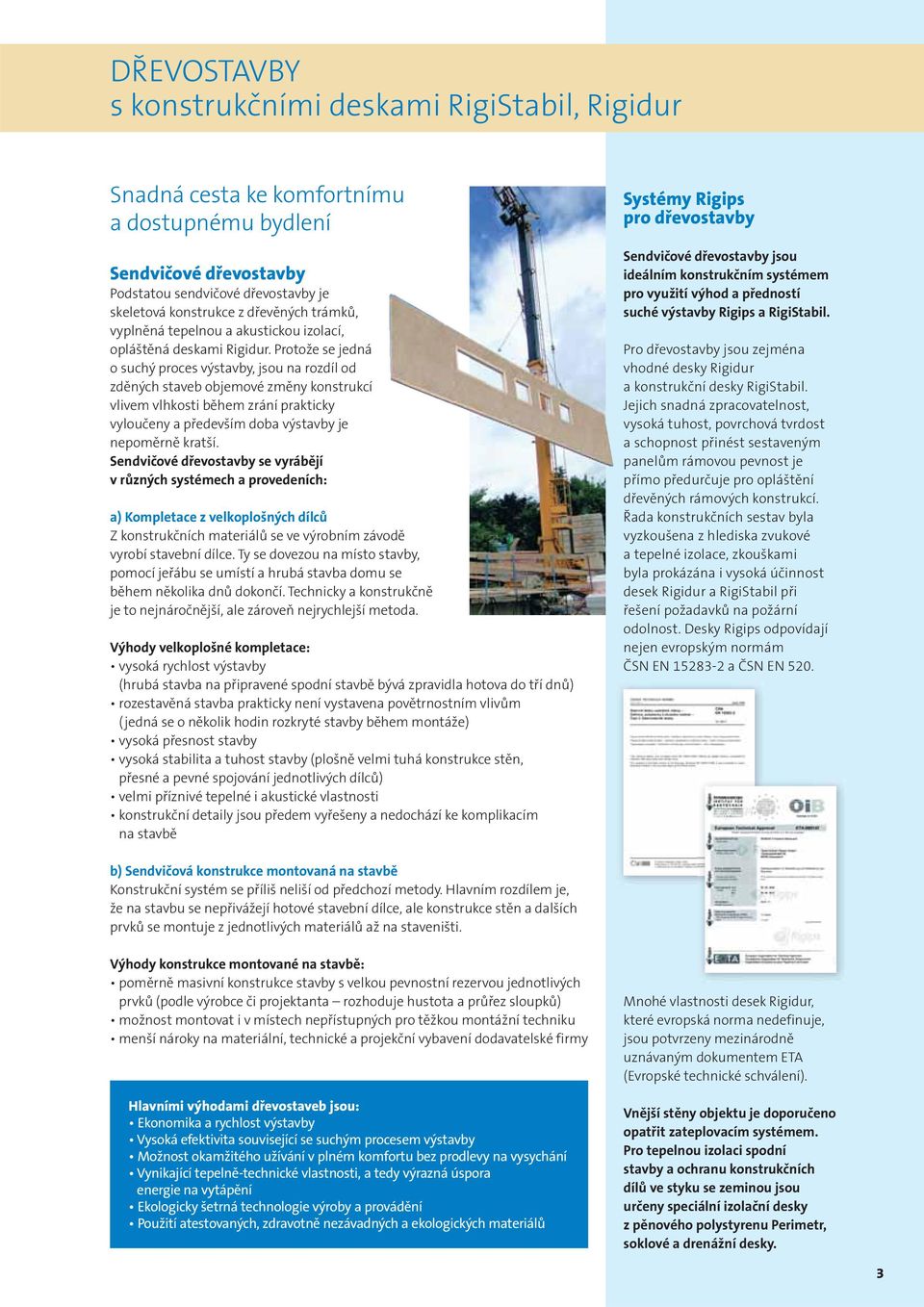

3 DŘEVOSTAVBY s konstrukčními deskami RigiStabil, Rigidur Snadná cesta ke komfortnímu a dostupnému bydlení Sendvičové dřevostavby Podstatou sendvičové dřevostavby je skeletová konstrukce z dřevěných trámků, vyplněná tepelnou a akustickou izolací, opláštěná deskami Rigidur. Protože se jedná o suchý proces výstavby, jsou na rozdíl od zděných staveb objemové změny konstrukcí vlivem vlhkosti během zrání prakticky vyloučeny a především doba výstavby je nepoměrně kratší. Sendvičové dřevostavby se vyrábějí v různých systémech a provedeních: a) Kompletace z velkoplošných dílců Z konstrukčních materiálů se ve výrobním závodě vyrobí stavební dílce. Ty se dovezou na místo stavby, pomocí jeřábu se umístí a hrubá stavba domu se během několika dnů dokončí. Technicky a konstrukčně je to nejnáročnější, ale zároveň nejrychlejší metoda. Výhody velkoplošné kompletace: vysoká rychlost výstavby (hrubá stavba na připravené spodní stavbě bývá zpravidla hotova do tří dnů) rozestavěná stavba prakticky není vystavena povětrnostním vlivům (jedná se o několik hodin rozkryté stavby během montáže) vysoká přesnost stavby vysoká stabilita a tuhost stavby (plošně velmi tuhá konstrukce stěn, přesné a pevné spojování jednotlivých dílců) velmi příznivé tepelné i akustické vlastnosti konstrukční detaily jsou předem vyřešeny a nedochází ke komplikacím na stavbě Systémy Rigips pro dřevostavby Sendvičové dřevostavby jsou ideálním konstrukčním systémem pro využití výhod a předností suché výstavby Rigips a RigiStabil. Pro dřevostavby jsou zejména vhodné desky Rigidur a konstrukční desky RigiStabil. Jejich snadná zpracovatelnost, vysoká tuhost, povrchová tvrdost a schopnost přinést sestaveným panelům rámovou pevnost je přímo předurčuje pro opláštění dřevěných rámových konstrukcí. Řada konstrukčních sestav byla vyzkoušena z hlediska zvukové a tepelné izolace, zkouškami byla prokázána i vysoká účinnost desek Rigidur a RigiStabil při řešení požadavků na požární odolnost. Desky Rigips odpovídají nejen evropským normám ČSN EN a ČSN EN 520. b) Sendvičová konstrukce montovaná na stavbě Konstrukční systém se příliš neliší od předchozí metody. Hlavním rozdílem je, že na stavbu se nepřivážejí hotové stavební dílce, ale konstrukce stěn a dalších prvků se montuje z jednotlivých materiálů až na staveništi. Výhody konstrukce montované na stavbě: poměrně masivní konstrukce stavby s velkou pevnostní rezervou jednotlivých prvků (podle výrobce či projektanta rozhoduje hustota a průřez sloupků) možnost montovat i v místech nepřístupných pro těžkou montážní techniku menší nároky na materiální, technické a projekční vybavení dodavatelské firmy Hlavními výhodami dřevostaveb jsou: Ekonomika a rychlost výstavby Vysoká efektivita související se suchým procesem výstavby Možnost okamžitého užívání v plném komfortu bez prodlevy na vysychání Vynikající tepelně-technické vlastnosti, a tedy výrazná úspora energie na vytápění Ekologicky šetrná technologie výroby a provádění Použití atestovaných, zdravotně nezávadných a ekologických materiálů Mnohé vlastnosti desek Rigidur, které evropská norma nedefinuje, jsou potvrzeny mezinárodně uznávaným dokumentem ETA (Evropské technické schválení). Vnější stěny objektu je doporučeno opatřit zateplovacím systémem. Pro tepelnou izolaci spodní stavby a ochranu konstrukčních dílů ve styku se zeminou jsou určeny speciální izolační desky z pěnového polystyrenu Perimetr, soklové a drenážní desky. 3

4 Sádrovláknité desky Rigidur Sádrovláknité desky Rigidur se vyrábí ze sádry, papírových vláken, vody a minerálních přísad. Desky jsou určeny pro univerzální použití jako stavební, protipožární i impregnované. Výrobní sortiment Rigidur zahrnuje ucelenou řadu desek pro suchou výstavbu konstrukcí příček, podhledů, nosných stěn dřevostaveb a difuzních konstrukcí a také dílce pro suché podlahy. Konstrukční sádrokartonová deska RigiStabil konstrukční sádrokartonová deska, která k tradičním výhodám klasického sádrokartonu přidala překvapivé vlastnosti. Cílené změny v receptuře přípravy sádrového jádra a speciální karton přidaly nové desce vysokou pevnost, houževnatost a únosnost a zlepšily její chování ve vlhkém prostředí. Výsledná kombinace inovačních zásahů posunula využití sádrokartonu do oblastí, kam dosud dosáhly jen homogenní materiály. Konstrukční sádrokartonovou desku RigiStabil je tedy nyní již možné použít i pro nosné konstrukce. Rigips přináší na trh jedinečný stavební materiál, který lze na stavbách všestranně použít. S deskou RigiStabil je možné řešit konstrukce se zvýšenými požadavky na mechanickou a protipožární odolnost. Rovněž zvýšená vlhkost není pro desku RigiStabil žádný problém. V zavěšování těžších předmětů se RigiStabil zcela vyrovná sádrovláknitým deskám, neboť spolehlivě unese konzolově až 80 kg při použití vhodných kotevních prostředků pro dutinové konstrukce. Tvrdost povrchu desky předurčuje RigiStabil pro použití v místech se zvýšeným rizikem nárazu. 4

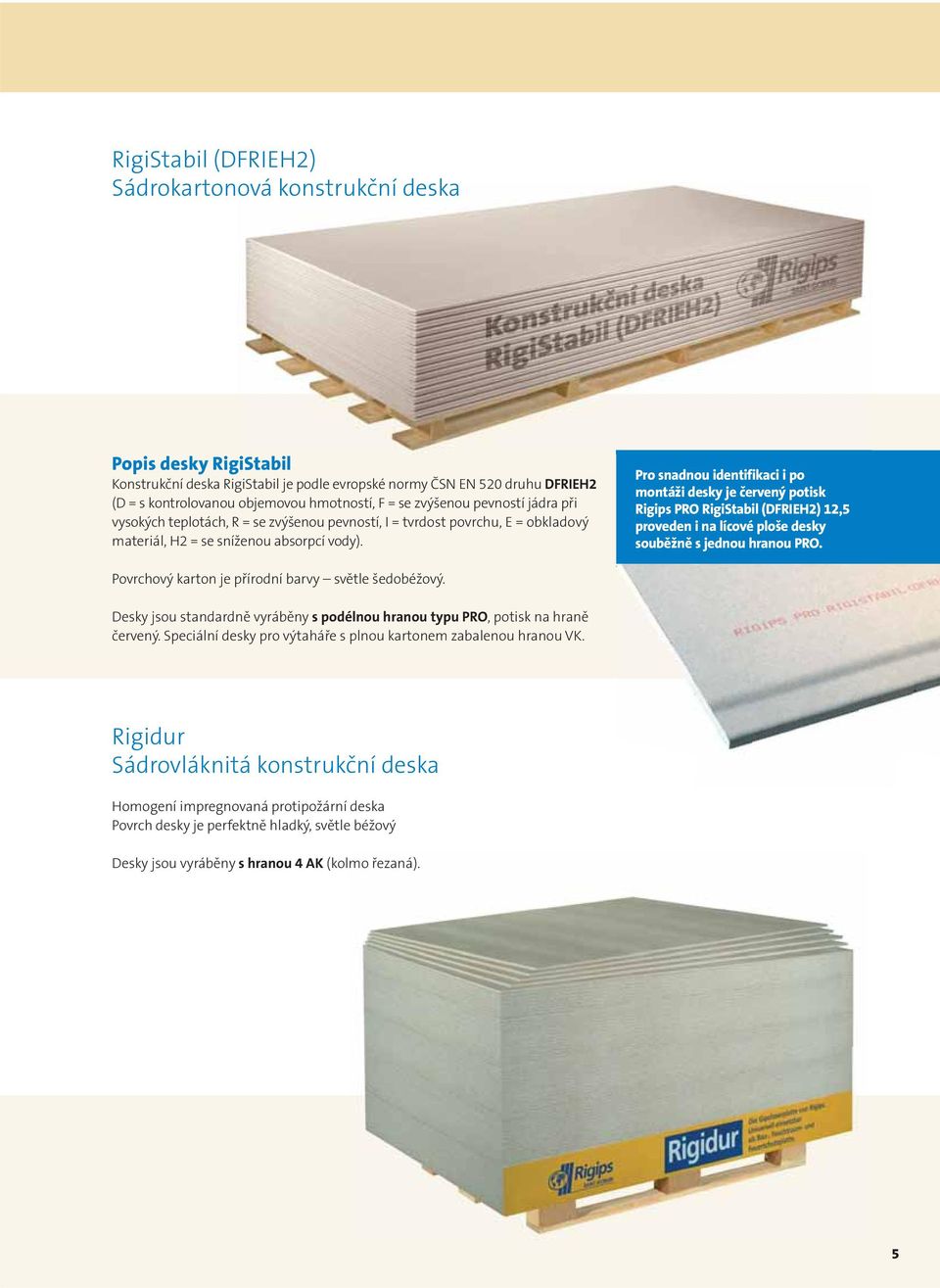

5 RigiStabil (DFRIEH2) Sádrokartonová ová konstrukční deska Popis desky RigiStabil Konstrukční deska RigiStabil je podle evropské normy ČSN EN 520 druhu DFRIEH2 (D = s kontrolovanou objemovou hmotností, F = se zvýšenou pevností jádra při vysokých teplotách, R = se zvýšenou pevností, I = tvrdost povrchu, E = obkladový materiál, H2 = se sníženou absorpcí vody). Pro snadnou identifikaci i po montáži desky je červený potisk Rigips PRO RigiStabil (DFRIEH2) 2,5 proveden i na lícové ploše desky souběžně s jednou hranou PRO. Povrchový karton je přírodní barvy světle šedobéžový. Desky jsou standardně vyráběny s podélnou hranou typu PRO, potisk na hraně červený. Speciální desky pro výtaháře s plnou kartonem zabalenou hranou VK. Rigidur Sádrovláknitá konstrukční deska Homogení impregnovaná protipožární deska Povrch desky je perfektně hladký, světle béžový Desky jsou vyráběny s hranou 4 AK (kolmo řezaná). 5

6 Vlastnosti desek a Rigidur Mechanické vlastnosti Desky RigiStabil se vyznačují vysokou ohybovou pevností, která je předurčuje k použití v podmínkách, kde mohou být vystaveny náročnému mechanickému namáhání. Zkouškami byla u desek RigiStabil a Rigidur prokázána využitelnost do staticky zatížených nosných rámových konstrukcí, a to jak pro namáhání svislé, tak pro přenášení vodorovných zatížení. Zdravotní nezávadnost Konstrukční desky RigiStabil a Rigidur byly dle platných předpisů shledány jako zdravotně nezávadné. RigiStabil a Rigidur v prostorách se zvýšenou vlhkostí Konstrukce z desek RigiStabil a Rigidur jsou určeny pro použití i v místnostech, kde je možné očekávat zvýšenou vzdušnou vlhkost, jako jsou například koupelny bez nutnosti zhušťování podkonstrukcí na 46 mm nebo dvojitého opláštění. Nejsou však vhodné do prostor trvale namáhaných vlhkem, jako např. bazény. Protipožární ochrana a reakce na oheň Konstrukce byly zkoušeny v autorizovaných zkušebních laboratořích a klasifikovány podle evropské normy ČSN EN Například nosná stěna na dřevěných sloupcích mm s jednou vrstvou desek RigiStabil nebo Rigidur je klasifikována pro požární odolnost min. REI 30. Tyto desky jsou v souladu s normou ČSN EN 350- zařazeny podle reakce na oheň do třídy A2 s, d0, tedy spadají do kategorie materiálů nehořlavých. Tepelná izolace Skladby stěnových i střešních konstrukcí s deskami RigiStabil a Rigidur je možné navrhnout tak, aby splnily nejvyšší nároky na tepelnou izolaci i pro nízkoenergetické, či dokonce pasivní domy. Zvuková izolace Řada konstrukcí stěn zhotovených z konstrukčních desek RigiStabil byla testována z hlediska zvukové izolace. Všechny výsledky dokládají dobré vlastnosti stěnových systémů s deskami RigiStabil a Rigidur z hlediska vzduchové neprůzvučnosti. Difuze vodní páry Desky RigiStabil a Rigidur jsou v souladu s ustanoveními normy ISO 2572 materiál difuzně otevřený. Pro desku RigiStabil tloušťky 2,5 mm je hodnota ekvivalentní difuzní tloušťky S d = 0,6 m. Pro desku Rigidur tloušťky 2,5 mm je S d = 0,24 m. Délkové a objemové změny Konstrukční desky RigiStabil a Rigidur mají při změně vzdušné vlhkosti výrazně menší délkové a objemové změny než např. desky na bázi dřeva. Při správném použití desek Rigips může být tvorba trhlin či prasklin ve stěnách a stropech vyloučena. 6

7 Stavebně technické vlastnosti desek a Rigidur Tabulka : Rigidur RigiStabil 2,5 5 2,5 5 Tloušťka 2,5 mm 5 mm 2,5 mm 5 mm Šířka 249 mm 249 mm 250 mm 250 mm Plošná hmotnost desky 5 kg/m 2 8 kg/m 2 0,5 kg/m 2 2,6 kg/m 2 Hustota 200 kg/m kg/m kg/m kg/m 3 Reakce na oheň dle ČSN EN 350- A2-s, d0 (A) A2-s, d0 (A) A2-s, d0 A2-s, d0 Tepelná vodivost dle ČSN EN ,202 W/mK 0,202 W/mK 0,42 W/mK 0,42 W/mK Měrná tepelná kapacita C, kj (kg*k), kj (kg*k) 0,96 kj (kg*k) 0,96 kj (kg*k) Tvrdost povrchu desky dle ČSN EN 520 NA NA 5 mm 5 mm Tvrdost dle ČSN EN > 35 MPa > 35 MPa > 6 MPa > 6 MPa Součinitel dálkové roztažnosti při změně vlhkosti 35%-65% / 20 C Součinitel dálkové roztažnosti při změně teploty Vyrovnaná vlhkost při 20 C a 65% RH % % 0,5 % 0,5 % Faktor difuzního odporu > 40 > 40 > 2 > 2 Ekvivalentní difúzní tloušťka Sd 0,24 m 0,29 m 0,6 m 0,9 m Absorpce vody < 0 % < 0 % < 0 % < 0 % Obsah krystalické vázané vody > 5 % > 5 % > 7 % > 7 % Charakteristické hodnoty Návrhové napětí: Ohyb - kolmo na rovinu desky - ve směru podélném 5,5 MPa 5,0 MPa 7,5 MPa Návrhové napětí: Ohyb - kolmo na rovinu desky - ve směru příčném 5,5 MPa 5,0 MPa 4,8 MPa Návrhové napětí: Ohyb - v rovině desky - ve směru podélném 4,5 MPa 4,3 MPa 4,0 MPa Návrhové napětí: Ohyb - v rovině desky - ve směru příčném 4,5 MPa 4,3 MPa 2,0 MPa Návrhové napětí: Tah v rovině desky - podélně 2,2 MPa 2,0 MPa 4,0 MPa Návrhové napětí: Tah v rovině desky - příčně 2,2 MPa 2,0 MPa,8 MPa Návrhové napětí: Tlak v rovině desky - podélně 9,0 MPa 7,2 MPa 9,3 MPa Návrhové napětí: Tlak v rovině desky - příčně 9,0 MPa 7,2 MPa 8,4 MPa Návrhové napětí: Smyk v rovině desky - podélně 2,3 MPa 2,3 MPa 2,3 MPa Návrhové napětí: Smyk v rovině desky - příčně 2,3 MPa 2,3 MPa 2,9 MPa Modul přetvárnosti: Ohyb - kolmo na rovinu desky - podélně 4500 MPa 4500 MPa 300 MPa Modul přetvárnosti: Ohyb - kolmo na rovinu desky - příčně 4500 MPa 4500 MPa 2600 MPa Modul přetvárnosti: Ohyb - v rovině desky - podélně 3500 MPa 3500 MPa Modul přetvárnosti: Ohyb - v rovině desky - příčně 3500 MPa 3500 MPa Modul přetvárnosti: Tah - v rovině desky - podélně 4500 MPa 2500 MPa 4400 MPa Modul přetvárnosti: Tah - v rovině desky - příčně 4500 MPa 2500 MPa 3500 MPa Modul přetvárnosti: Tlak - v rovině desky - podélně 4500 MPa 3500 MPa 4900 MPa Modul přetvárnosti: Tlak - v rovině desky - příčně 4500 MPa 3500 MPa 4300 MPa Modul přetvárnosti: Smyk - v rovině desky - podélně 300 MPa 300 MPa 600 MPa Modul přetvárnosti: Smyk - v rovině desky - příčně 300 MPa 300 MPa 600 MPa Smyková únosnost f vkd ocelových sponek HAUBOLD KG 700,, N 95 N Obecné zásady Desky Rigidur a RigiStabil se skladují na plocho na podkladech v rozteči max. 350 mm. Musí být ochráněny před stykem s kapalnou vlhkostí. Desky Rigidur a RigiStabil se připevňuji k dřevěným rámovým konstrukčním prvkům pomoci ocelových spon nebo hřebíků přesná specifikace viz ČSN EN (Eurokód 5, Část -) nebo ČSN (DIN 052:2004). Spojovací prostředky musí být galvanicky zinkované (min. vrstva zinku 2 μm) nebo nerezové. Dále musí být ze statického hlediska opatřeny pryskyřicovým povlakem. Pevnost desek Rigidur v otlačení se vypočítá podle vztahu f h,k = 27 x d -0,7 [MPa] d = průměr připevňovacího prostředku v mm TIP: Podrobný postup montáže najdete ve speciální brožurce. K objednání na v sekci Zákaznický servis Literatura a ceníky. 7

8 Nosné konstrukce s deskami a Rigidur Nosný stěnový panel s deskami RigiStabil a Rigidur Nosný panel s deskami RigiStabil a Rigidur je možné využít pro vnitřní/vnější nosné stěny. Základní modulový prvek je tvořen obvodovým rámem s jedním středním sloupkem. Maximální šířka základního modulu je 250 mm. Z jednotlivých modulů je možné sestavovat stěny libovolné délky podle potřeby stavby. Stěnový panel je možno zatížit vodorovným zatížením působícím v rovině stěny. Výška stěny musí být vždy stanovena na základě statického posouzení. V tabulce č. 2 jsou uvedeny parametry konstrukcí, které byly zkoušeny dle norem EN. Vynikající statické vlastnosti desek RigiStabil a Rigidur ji předurčují k použití v nosných stěnových konstrukcích dřevostaveb. Nosnost Nosnost a výška stěny závisí na rozměru a rozteči dřevěné konstrukce. Statické parametry musí být stanoveny statickým výpočtem. Vzduchová neprůzvučnost Stěny z desek RigiStabil jsou těsné vůči pronikání vzduchu a větru, což je základní předpoklad pro dosažení vysokých hodnot vzduchové neprůzvučnosti. Stěna s oboustranným jednoduchým opláštěním deskami RigiStabil R w = 40 db. Uváděny jsou hodnoty R w hodnoty vzduchové neprůzvučnosti změřené v laboratoři na nosné stěně s dřevěnou konstrukcí 60/00 mm, s opláštěním zevnitř deskami RigiStabil a zvenku deskami Rigidur, s vloženou minerální izolací Isover UNI nebo Isover AKU. Hodnota neprůzvučnosti panelu s kontralatěmi nebyla stanovena, jistě však bude přesahovat hodnotu panelu s opláštěním montovaným přímo na sloupek. RigiStabil 2,5 RigiStabil 2,5 R w 40 db Rigidur 2,5 RigiStabil 2,5 R w 40 db Rigidur 2,5 Rigidur 2,5 R w 43 db 8

9 Požární odolnost Nosný stěnový panel je v závislosti na skladbě klasifikován podle ČSN EN Stěna s jednoduchým opláštěním deskami RigiStabil je klasifikována: REI 30 DP3 REI 5 DP2 Stěna s jednoduchým opláštěním deskami Rigidur je klasifikována: REI 60 DP3 REI 5 DP2 Vnitřní nosná stěna Tepelný odpor, šíření vlhkosti ve vnějších panelech Při použití dílců pro obvodové stěny vytápěných objektů je třeba pro konkrétní aplikaci posoudit a splnit požadavky platné ČSN Tepelná ochrana budov. Součinitel prostupu tepla lehké obvodové stěny musí být U U N = 0,30 W/m 2.K Omezení kondenzace uvnitř konstrukce Panely splní požadavky jak na tepelný odpor a součinitel prostupu tepla, tak i na teplotu vnitřního povrchu. V panelech nedojde během modelového roku ke kondenzaci vlhkosti. Obvodová nosná stěna Obvodová nosná stěna difuzně otevřená 9

10 Konstrukce Základní konstrukce panelu je tvořena dřevěným rámem. Svislé prvky rámu jsou umístěny v roztečích max. 625 mm. Nosný panel musí mít dřevěné sloupky průřezu minimálně mm. Rám je opláštěn z obou stran konstrukčními deskami Rigips. Konstrukční prvky rámu Jakost dřeva použitého na rámové konstrukční prvky musí odpovídat ustanovením normy ČSN a odpovídat nejméně třídě S 0. Vlhkost dřeva musí odpovídat třídě B dle ČSN EN Tabulka 2: Nosné stěny RigiStabil, Rigidur Schéma Číslo konstrukce Konstrukce dřevěný sloupek (mm) Popis systému Vnitřní Opláštění Vnitřní stěna opláštění montované přímo na svislé sloupky Vnější Požární odolnost DP3 Požární odolnost DP2 Vzduchová neprůzvučnost R w (db) Minerální izolace minimální tloušťka (mm) objemová hmotnost (kg/m 3 ) Hmotnost konstrukce (kg/m 2 ) Tloušťka stěny min. (mm) RS 00 x 60 x RigiStabil 2,5 x RigiStabil 2,5 REI 30 REI RS 20x60 RigiStabil 5 RigiStabil 5 REI 60 REI x 60 x Rigidur 2,5 x Rigidur 2,5 REI 60 REI x 60 2x Rigidur 2,5 2x Rigidur 2,5 REI 60 REI Obvodová stěna opláštění montované přímo na svislé sloupky + min. 40 mm zateplovací systém ETICS b.RS 00 x 60 x RigiStabil 2,5 x Rigidur 2,5 REI, REW 30 REI, REW 5 min min RS 00 x 60 x RigiStabil 2,5 x RigiStabil 2,5 REI, REW 30 REI, REW 5 min min x 60 x Rigidur 2,5 x Rigidur 2,5 REI, REW 60 REI, REW 5 min min x 60 2x Rigidur 2,5 2x Rigidur 2,5 REI, REW 60 REI, REW 45 min min Obvodová stěna vnější opláštění montované přímo na svislé sloupky, vnitřní přes kontralatě ) + min. 40 mm zateplovací systém ETICS b.RS 00 x 60 x RigiStabil 2,5 x Rigidur 2,5 REI, REW 30 REI, REW 5 min ) 40 min. 45 min RS 00 x 60 x RigiStabil 2,5 x RigiStabil 2,5 REI, REW 30 REI, REW 5 min ) 40 min. 42 min x 60 x Rigidur 2,5 x Rigidur 2,5 REI, REW 60 REI, REW 5 min ) 50 min. 50 min x 60 2x Rigidur 2,5 2x Rigidur 2,5 REI, REW 60 REI, REW 45 min ) 50 min. 80 min. 230 ) Prostor vymezený kontralatěmi lze využít pro dodatečnou izolaci. Kontralatě 40 x 60 mm / rozteč 400 mm 2) Bez izolace v předsazené stěně 0 Tabulka 3: Obvodová stěna s deskou RigiStabil 5 mm vnější opláštění montované přímo na svislé sloupky, vnitřní přes kontralatě Schéma Číslo konstrukce Konstrukce dřevěný sloupek (mm) Popis systému Vnitřní Opláštění Vnější Požární odolnost DP3 Požární odolnost DP2 Minerální izolace Hmotnost minimální objemová konstrukce tloušťka hmotnost (kg/m 2 ) (mm) (kg/m 3 ) RS 20 x 60 RigiStabil 5 RigiStabil 5 REI, REW RS* 20 x 60 RigiStabil 5 RigiStabil 5 REI, REW RS 20 x 60 RigiStabil 5 RigiStabil 5 REI, REW 60 REI, REW RS* 20 x 60 RigiStabil 5 RigiStabil 5 REI, REW 60 REI, REW * včetně izolace v předsazené stěně zatepl. syst. Isover 00 mm GREY WALL Isover 00 mm GREY WALL Isover 20 mm TF Profi Isover 20 mm TF Profi součinitel Tloušťka tepelné stěny min. vodivosti U (mm) (W/m 2 K) 290 0, ,5 30 0, ,49

11 R R V následující tabulce jsou uvedena dovolená vodorovná zatížení panelu s deskou Rigidur v souvislosti s použitými upevňovacími prostředky. Hodnoty dovolených zatížení jsou platné pro panely zhotovené jako prefabrikáty v průmyslové výrobě. Pro panely zhotovené na staveništi je třeba hodnoty zatížení F H snížit o 20 %. Pro opláštění se předpokládá použití desek na celou výšku panelu. Pokud je panel vyráběn ve výrobním závodě, je možné v opláštění provést jednu vodorovnou lepenou spáru v takovém případě je však třeba hodnoty zatížení F H snížit o 25 %. Při použití sponek s průměrem dříku d n,8 mm a délkou l n 65 mm je možné hodnoty zatížení F H zvýšit o 5 %. Tabulka 4: Dovolená horizontální zatížení panelu opláštěného oboustranně Dovolené horizontální zatížení FH [kn] Tloušťka opláštění Šířka Výška Rigidur 2,5 mm Rigidur 5 mm panelu [mm] panelu [mm] Rozteč Rozteč do 50 mm ) do 50 mm ) do 75 mm ) sponky sponky hřebíky ,60 2,20 3,60 3, ,90 4,30 6,40 7, ,20 4,00 6,40 7,40 ) Mezilehlé hodnoty mohou být lineárně interpolovány V případě použití dílců Rigidur ke konstrukci vícepodlažního objektu, kdy jsou jednotlivé panely stavěny na sebe, je nutné panely mezi sebou spojit tak, aby spoje přenesly veškeré namáhání. Využití desek Rigidur pro konstrukci takového spoje není zkoušeno a nedoporučuje se bez konkrétního posouzení statikem. U horizontálních spojů prvků v oblasti napojení schodišťových ramen nebo střešních lomenic je nutno z důvodu vyššího podílu jednosměrně orientovaného masivního dřeva počítat se zvýšeným pohybem v důsledku smršťování a roztahování. Aby se předešlo trhlinám ve spárách, doporučuje se vytvoření stínové spáry nebo použití plastickoelastického těsnění spáry. b 625 b TIPY K VLIVU OTVORŮ: R h R 50 M h Statika Otvory v opláštění nosných prvků se pro statické hodnocení neberou v úvahu, pokud na ploše jednoho panelu 2,5 m 2 nepřekročí celková plocha všech otvorů max. 300 cm 2. Maximální rozměr jednoho otvoru nesmí překročit 200 mm. Součet délek všech vedle sebe ležících otvorů nesmí překročit horizontální délku 200 mm. Poloviční modul šířky max. 625 mm R Základní modul šířky max. 250 mm Otvory v opláštění Typickými příklady otvorů v opláštění jsou: montážní otvory pro vzájemné šroubované spojení panelů plnicí otvory pro vhánění izolačních látek na bázi celulózových vláken otvory pro zásuvky a vypínače průniky pro rozvody instalace instalační vedení Ochrana proti hluku Měření na různých realizovaných stavbách prokázala, že jednotlivé malé otvory v opláštění hrají z hlediska ochrany proti hluku zanedbatelnou roli, pokud byla řádně provedena izolace umístěná v dutině stěny a zejména pečlivě vložena v oblasti otvoru. Zkouškami bylo prokázáno, že správné zabudování elektrokrabice nemá z hlediska ochrany před hlukem takřka žádný negativní vliv. Požární odolnost Zabudovaná svítidla, výplně otvorů aj. musí být certifikovány pro užití v požárně odolných konstrukcích nebo musí být zakryty schválenými kryty. Elektrokrabice ze samozhášivého materiálu jsou přípustné za předpokladu, že nejsou na protilehlých lících umístěny vstřícně proti sobě. Vrstva minerální izolace musí být vložena celoplošně se zvláštní pečlivostí v oblasti otvoru.

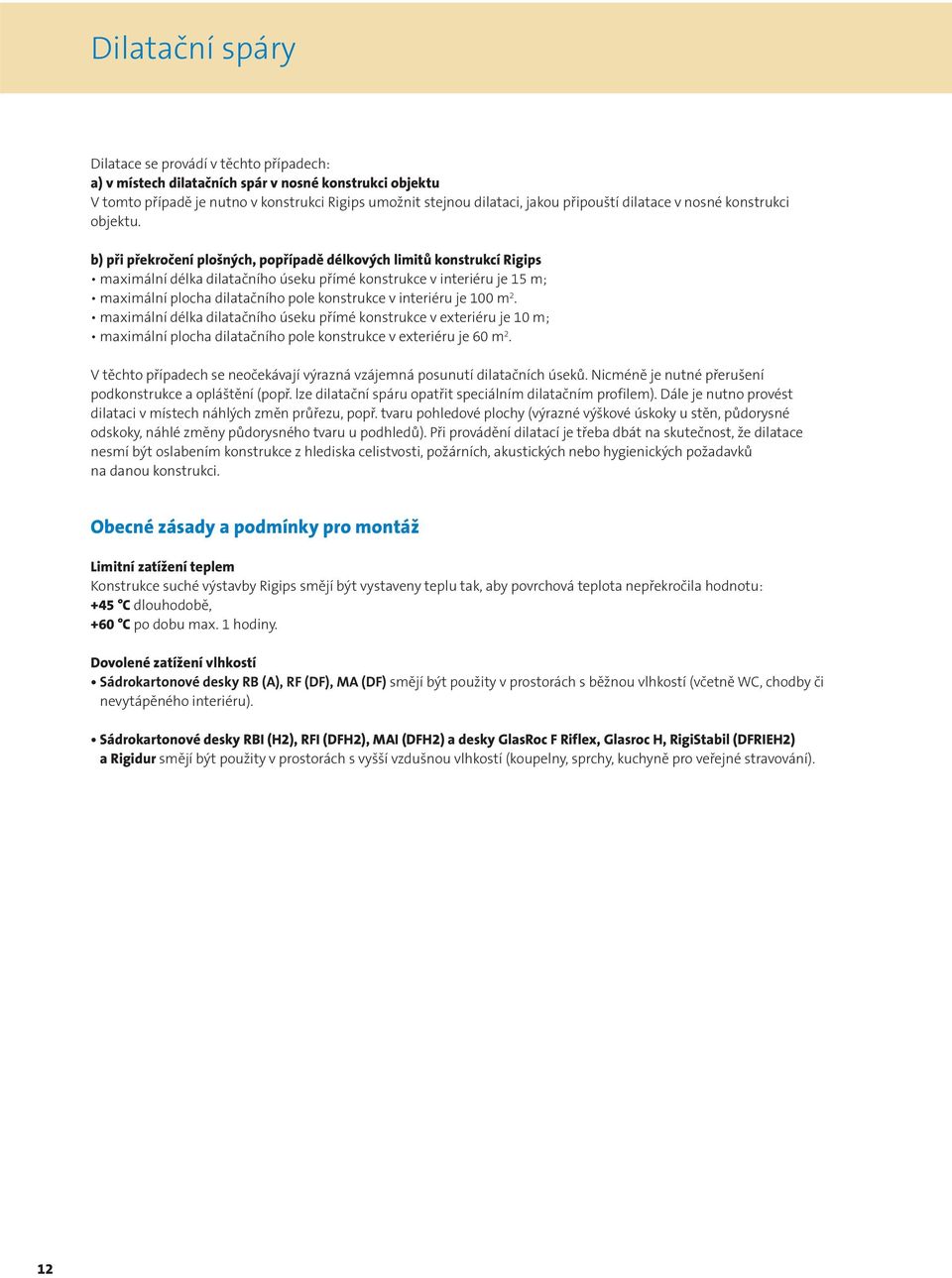

12 Dilatační spáry Dilatace se provádí v těchto případech: a) v místech dilatačních spár v nosné konstrukci objektu V tomto případě je nutno v konstrukci Rigips umožnit stejnou dilataci, jakou připouští dilatace v nosné konstrukci objektu. b) při překročení plošných, popřípadě délkových limitů konstrukcí Rigips maximální délka dilatačního úseku přímé konstrukce v interiéru je 5 m; maximální plocha dilatačního pole konstrukce v interiéru je 00 m 2. maximální délka dilatačního úseku přímé konstrukce v exteriéru je 0 m; maximální plocha dilatačního pole konstrukce v exteriéru je 60 m 2. V těchto případech se neočekávají výrazná vzájemná posunutí dilatačních úseků. Nicméně je nutné přerušení podkonstrukce a opláštění (popř. lze dilatační spáru opatřit speciálním dilatačním profilem). Dále je nutno provést dilataci v místech náhlých změn průřezu, popř. tvaru pohledové plochy (výrazné výškové úskoky u stěn, půdorysné odskoky, náhlé změny půdorysného tvaru u podhledů). Při provádění dilatací je třeba dbát na skutečnost, že dilatace nesmí být oslabením konstrukce z hlediska celistvosti, požárních, akustických nebo hygienických požadavků na danou konstrukci. Obecné zásady a podmínky pro montáž Limitní zatížení teplem Konstrukce suché výstavby Rigips smějí být vystaveny teplu tak, aby povrchová teplota nepřekročila hodnotu: +45 C dlouhodobě, +60 C po dobu max. hodiny. Dovolené zatížení vlhkostí Sádrokartonové desky RB (A), RF (DF), MA (DF) smějí být použity v prostorách s běžnou vlhkostí (včetně WC, chodby či nevytápěného interiéru). Sádrokartonové desky RBI (H2), RFI (DFH2), MAI (DFH2) a desky GlasRoc F Riflex, Glasroc H, RigiStabil (DFRIEH2) a Rigidur smějí být použity v prostorách s vyšší vzdušnou vlhkostí (koupelny, sprchy, kuchyně pro veřejné stravování). 2

13 Použití konstrukčních desek a Rigidur ve vnějším prostředí (DFRIEH2) Konstrukční desky Rigips lze použít za určitých podmínek i ve vnějším prostředí, např. ke zhotovení stěnových a stropních konstrukcí v patrových garážích, v podloubích, průjezdech a u přesahů střech. Při uvedeném použití je nutno zachovávat následující zásady: Předmětné plochy nesmí být přímo vystaveny vlivům povětrnosti. Desky RigiStabil a Rigidur nesmí být vystaveny přímému ani nepřímému působení vody (ani ostřikující), deště či sněhu a slunečnímu záření. Je nutno napenetrovat hrany desek již při skladování na paletách. Nosná podkonstrukce musí být schopna vzdorovat tlaku větru (např. použití závěsu Nonius). Kovové konstrukční prvky a závěsy je nutno opatřit dodatečnou antikorozní úpravou (nátěrem), dřevěné prvky je třeba chránit impregnačním nátěrem. Maximální rozteč prvků podkonstrukce pohledů a podkroví opláštěných deskami RigiStabil a Rigidur je 333 mm. Maximální rozteč prvků podkonstrukce stěn opláštěných deskami RigiStabil a Rigidur je 47 mm (mimo dřevostaveb). Je nutno provést technická opatření k zamezení kondenzace vodní páry na deskách (např. vhodnou skladbou a tloušťkou izolantu dle tepelně technického posouzení). Pro upevňování desek se používají šrouby, sponky nebo hřebíky dle technologie Rigips, které je třeba přetmelit sádrovým tmelem. Je nutno provést volná napojení na okolní konstrukce (např. kluzné uložení) a dilatační spáry. Pro spojování podélných hran desek RigiStabil je vhodná technologie lepení, u příčných a řezaných hran technologie tmelení s výztužnou páskou. Pro Rigidur doporučujeme lepený spoj. Po ukončení montáže je nutno povrch desek, hrany a spáry opatřit základním penetračním nátěrem nebo penetračním nátěrem dle doporučení výrobce vnějšího tepelně izolačního kompozitního systému ETICS a dále konstrukci chránit před povětrnostními vlivy až do aplikace ETICS. Před povětrnostními vlivy je třeba ochránit zejména detaily, jako jsou hrany opláštění kolem otvorů. Na plochy konstrukcí, které nebudou vystaveny ostřikující vodě nebo přímému oslunění, lze jako finální povrchovou úpravu použít kvalitní flexibilní lepidlo, do kterého se vkládá výztužná tkanina a následně se nanese tenkovrstvá stěrková omítka. Plochy, které budou vystaveny přímému oslunění, je nutné ochránit aplikací ETICS s tloušťkou izolantu minimálně 40 mm. 3

14 Difúzně otevřené obvodové stěny Difúzně otevřené konstrukce jsou charakteristické tím, že umožňují prostup suchého vzduchu a vodní páry mechanismem difúze, a jsou pečlivě navrženy tak, že pro jejich spolehlivou funkci není třeba používat parozábranu (obvykle ze speciální plastové fólie). Používání parozábran v novodobých dřevostavbách je spíše nouzovým řešením, které je důsledkem obav konstruktérů z účinků difundující vlhkosti na dřevo a ostatní materiály biologického původu. Na bezchybné provedení parozábrany jsou při standardním návrhu stěny kladeny velmi vysoké nároky a tato parotěsnicí vrstva musí spolehlivě plnit svoji funkci po celou dobu životnosti dřevostavby. Její skutečné provedení však není vždy bezchybné. Difúzně otevřené stěny, které parozábranu vůbec nevyžadují, tak výrazně zvyšují bezpečnost dřevěné konstrukce a mají zejména u dřevostaveb velkou budoucnost. Ideálním principem je volba takové sestavy konstrukčních materiálových vrstev, kde směrem z interiéru do exteriéru difúzní odpor materiálů klesá. To u konstrukcí obvodových stěn, uzavřených tenkovrstvými omítkami, ovšem splnit nelze. Proto vyžadují tyto konstrukce podrobnější návrh a následné experimentální ověření své funkce. Při realizaci difúzně otevřených konstrukcí je potom nutné důsledně zachovat jak přesnou materiálovou specifikaci, tak tloušťky, řazení a vzájemná napojení jednotlivých vrstev. Pro správný návrh difúzně otevřených stavebních dílců je třeba zachovávat následující zásady: Pro danou skladbu konstrukčního dílce zajistit kladnou bilanci zkondenzované vodní páry a další požadavky dle ČSN Tepelná ochrana budov. Ověřit, že kondenzace uvnitř konstrukce neohrozí její požadovanou funkci. Jde o podstatný normový požadavek, který se specificky týká právě difúzně otevřených konstrukcí na bázi dřeva. S ohledem na co nejvyšší spolehlivost konstrukce je třeba zajistit klesání difúzního odporu směrem k exteriéru. Pro difúzně otevřené konstrukce vnějších stěn je optimální použít na vnitřní straně opláštění materiály s vyšším difúzním odporem (hodnota Sd nad cca 4 m, u každé konkrétní skladby však nutno ověřit výpočtem) a na vnější straně naopak materiály s difúzním odporem co nejnižším. Oba požadavky je nyní možné výhodně splnit kombinací desek Rigidur Hsd na vnitřní straně a dřevovláknitých desek na straně vnější. Sádrovláknitá deska Rigidur Hs d je modifikace běžné homogenní sádrovláknité desky Rigidur, která díky speciální povrchové úpravě snižuje prostup vodní páry. Je proto vhodná právě pro realizaci difúzně otevřených vnějších stěn dřevostaveb bez použití fólie. Pro výplňové tepelné izolace používat pouze difúzně propustné materiály (např. minerální vlny) s optimálním faktorem difúzního odporu. Zásadně používat vysoce prodyšné omítkoviny a omítkové systémy (silikátové, silikonové, minerální), tedy omítkové systémy s co nejnižší hodnotou S d. Rovněž splnění ostatních normových požadavků, jako jsou například požadavky na požární odolnost dané konstrukce nebo požadavky staticko-konstrukční, musí být součástí kvalifikovaného návrhu. Správnost návrhu difúzně otevřené stěny potom po legislativní stránce ověřuje a zaručuje vydání příslušného certifikátu. Proto je třeba u certifikovaných konstrukcí důsledně zachovávat skladby a materiály, specifikované v příslušných klasifikačních dokumentech. 4

15 Difúzně otevřené obvodové stěny se systémem INTHERMO Inthermo je inovativní zateplovací systém, použitelný jak pro konstrukci tepelně izolačních fasád nových budov, tak i pro konstrukci dodatečného zateplení obvodových plášťů stávajících objektů. Systém je založený na moderním dřevovláknitém materiálu, který byl vytvořený speciálně pro tyto účely. Materiál je dodávaný ve formě pevných desek. Difúzně otevřené konstrukce zabraňují vzniku plísní a slouží tak jako ochrana zdraví obyvatel domu. Kdo nabízí bydlení rodinám s dětmi, měl by tento aspekt určitě zmínit a vysvětlit tak zákazníkům výhody přírodního tepelně-izolačního systému INTHERMO, jehož hlavním komponentem jsou desky na bázi přírodního dřevitého vlákna. Dřevovláknité desky INTHERMO dokáží přijmout značnou část vlhkosti v podobě vodní páry a přes celou svou plochu ji nechat projít ven. Tato schopnost se nazývá paropropustnost. Jako příklad uvádíme 4-člennou rodinu, která je schopná během jednoho dne vyprodukovat 2-5 litrů vodní páry. Tepelně-izolační systém INTHERMO se svými dřevovláknitými deskami účinně a dlouhodobě chrání stavbu před negativními povětrnostními vlivy. Dále pak při správném provedení nabízí ochranu před nepřípustným vznikem rosného bodu v konstrukci. Díky difúzní otevřenosti mohou dřevovláknité desky INTHERMO v místech případných malých trhlin v omítce vniknutou vlhkost bez problémů zpracovat a nechat vydýchat nashromážděnou vlhkost. Díky tomu, že jsou desky hydrofobizované, mohou volně zůstat bez jakékoliv úpravy až 30 dní v běžných povětrnostních podmínkách. Neměli bychom zapomenout zdůraznit použití systémové omítky po dokončení samotné montáže. Dřevovláknité desky INTHERMO jsou se svou hodnotou difúzního odporu 3 5 velmi difúzně otevřené. Společně se sádrovláknitými deskami Rigidur nebo RigiStabil a velmi prodyšnou systémovou omítkou INTHERMO mohou vytvářet robustní difúzně otevřené konstrukce. Stavební díly nazýváme difúzně otevřenými, pokud se nemusí ze strany interiéru dávat parozábrana (například PE-fólie). Konstrukce musí být provedena tak, aby nedocházelo ke vzniku škodlivé vlhkosti uvnitř. Vnitřní dřevěné opláštění vlastním dřevěným materiálem tvoří při odpovídajícím prolepení zároveň parobrzdu. Konstrukce stěny je z vnitřní do vnější strany difúzně otevřená. Difúzně otevřené skladby umožňují vytvářet konstrukce tak, aniž by v nich vznikal rosný bod, a to v případě, že např. v dřevěné rámové konstrukci použijeme z vnitřní strany místo parotěsné fólie pouze parobrzdu s hodnotou sd od 2,5 do 0. Na vnější straně konstrukce by měla být tato hodnota cca 5 až 0krát nižší (tedy mezi 0,5 a m). Přes takovouto difúzně schopnou vnitřní obálku je možná v letních měsících nebo při slunečním záření v přechodném období difúze vodní páry k vnitřní straně. Z toho je zřejmá velká schopnost zpětného vysychání a přináší tak rezervy v procesu vypařování. Princip difúzně otevřených konstrukcí INTHERMO & Rigips, se v naší středoevropské klimatické zóně velmi osvědčil. Tabulka 5: Stěny Rigips-Inthermo Schéma Stěna Rigips-Inthermo Předstěna Minerální izolace (min. tl. / obj. hm.) Opláštění Konstr. Opláštění Konstr. [mm / kg/m 3 ] vnější vnitřní Dřevěný rám [mm] Inthermo Exterior Solid tl. 60 mm Inthermo Exterior Solid tl. 60 mm Inthermo Exterior Solid tl. 60 mm Inthermo Exterior Solid tl. 60 mm Rigidur Hsd 2,5 Rigidur 5 + parobrzda Delta Luxx OSB 3 tl. 8 mm Rigidur 5 + parobrzda Delta Luxx 40 x x 60 RigiStabil 2,5 (Rigidur 2,5) RigiStabil 2,5 (Sádrokarton RB (A) 2,5) 60 x 60 RigiStabil 2,5 (Rigidur 2,5) 40 x 60 RigiStabil 2,5 (Rigidur 2,5) Dřevěné latě [mm] ve stěně v předstěně 60 x / 5 40 / 5 60 x / 5 40 / 5 60 x / 5 40 / 5 60 x / 5 40 / 5 Požární odolnost REI 60 REW 60 REI 60 REW 60 REI 60 REW 60 REI 60 REW 60 Hmotnost stěny [kg/m 2 ] Tloušťka stěny *) min. [mm] 67, ,5 272, , ,5 * včetně omítky 5

16 Oproti běžným izolačním systémům nabízí tato varianta následující výhody:. Zvuková a tepelná izolace Díky masivitě systému dochází k optimalizaci zvukové a izolační ochrany. Součinitel tepelné vodivosti dřevovláknité desky Inthermo Exterior Solid = 0,05 (W/mK). 2. Protipožární ochrana Dřevěná vlákna jsou tak pevně stlačena, že v případě požáru zuhelnatí, ale neshoří a umožňují skladby stěn s požární odolností, které v případě požáru odolávají až,5 hodiny ohni. 3. Ochrana proti letním horkům Izolace konstrukce výrazně přispívá svou vahou a schopností ukládat teplo k ochraně před letními vysokými teplotami. Vysoké teploty se přes izolaci dostanou do vnitřního prostoru v závislosti od skladby konstrukce až o 5-2 hodin později. 5. Emise CO 2 CO 2 se při růstu dřeva ukládá a později se už neuvolňuje. 6. Difúze Oproti syntetickým materiálům jsou dřevovláknité izolační desky difúzně otevřené a tudíž mohou vlhkost jak přijímat, tak opět uvolňovat. 7. Stabilita Z důvodu své hmotnosti 260 kg/m 3 jsou dřevovláknité izolační desky Inthermo Exterior Solid velmi robustní a v systému vysoce zatížitelné a vykazují pevnost i tuhost proti mechanickým vlivům. Součástí evropsky certifikovaného systému je speciálně vyvinutý omítkový systém, který chrání fasády před mechanickými vlivy a udržuje je dlouho čisté. 4. Přirozenost Dřevovláknité izolační desky jsou pouze z přírodních materiálů a bazírují na ekologicky nezávazných izolantech z obnovitelných zdrojů. Desky jsou plně recyklovatelné. Detailní informace o technických vlasnostech, pravidlech použití, návrhu i technologie montáže jsou uvedeny v oficiálním technickém povolení výrobku ETA /0328. Tento dokument je úředním dokladem, opravňujícím stavební firmu použít uvedený materiál na území Evropské unie. Dokument stanovuje závazná technická a pravidla pro používání výrobku v EU a to včetně omítkové vrstvy. Sytém INTHERMO můžete získat u našeho partnera Ve spolupráci s Rigips ČR je k dispozici posouzení požární odolnosti až 24 skladeb dřevěných konstrukcí dle ČSN EN :2006 PPO-2089/ Příklad fyzikálních vlastností konstrukce rámu panelu se sloupky 60/60 s dřevovláknitou deskou Inthermo HFD 60 mm Exterior Solid: Součinitel prostupu tepla U = 0,85 W/m 2 K Fázový posun 2,2h Ekvivalentní difuzní tloušťka celé konstrukce S d = 5,59 m 7 mm Inthermo HFD omítkový systém 60 mm Inthermo HFD 60 mm 60 mm Skelná vata 040 2,5 mm Rigidur Hs d 40 mm Skelná vata 040 2,5 mm RigiStabil 6

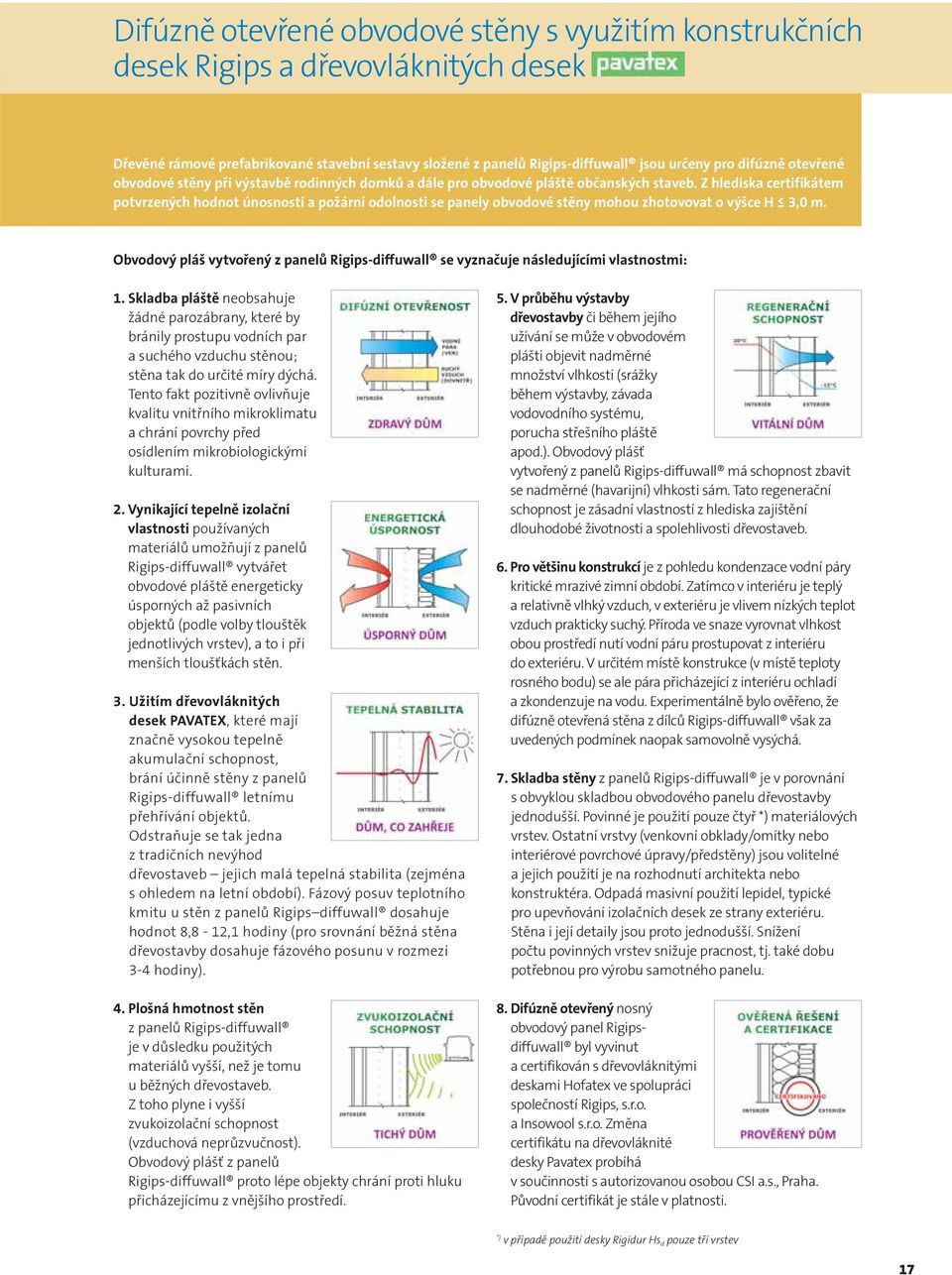

17 Difúzně otevřené obvodové stěny s využitím konstrukčních desek Rigips a dřevovláknitých desek Dřevěné rámové prefabrikované stavební sestavy složené z panelů Rigips-diffuwall jsou určeny pro difúzně otevřené obvodové stěny při výstavbě rodinných domků a dále pro obvodové pláště občanských staveb. Z hlediska certifikátem potvrzených hodnot únosnosti a požární odolnosti se panely obvodové stěny mohou zhotovovat o výšce H 3,0 m. Obvodový pláš vytvořený z panelů Rigips-diffuwall se vyznačuje následujícími vlastnostmi:. Skladba pláště neobsahuje žádné parozábrany, které by bránily prostupu vodních par a suchého vzduchu stěnou; stěna tak do určité míry dýchá. Tento fakt pozitivně ovlivňuje kvalitu vnitřního mikroklimatu a chrání povrchy před osídlením mikrobiologickými kulturami. 2. Vynikající tepelně izolační vlastnosti používaných materiálů umožňují z panelů Rigips-diffuwall vytvářet obvodové pláště energeticky úsporných až pasivních objektů (podle volby tlouštěk jednotlivých vrstev), a to i při menších tloušťkách stěn. 3. Užitím dřevovláknitých desek PAVATEX, které mají značně vysokou tepelně akumulační schopnost, brání účinně stěny z panelů Rigips-diffuwall letnímu přehřívání objektů. Odstraňuje se tak jedna z tradičních nevýhod dřevostaveb jejich malá tepelná stabilita (zejména s ohledem na letní období). Fázový posuv teplotního kmitu u stěn z panelů Rigips diffuwall dosahuje hodnot 8,8-2, hodiny (pro srovnání běžná stěna dřevostavby dosahuje fázového posunu v rozmezí 3-4 hodiny). 4. Plošná hmotnost stěn z panelů Rigips-diffuwall je v důsledku použitých materiálů vyšší, než je tomu u běžných dřevostaveb. Z toho plyne i vyšší zvukoizolační schopnost (vzduchová neprůzvučnost). Obvodový plášť z panelů Rigips-diffuwall proto lépe objekty chrání proti hluku přicházejícímu z vnějšího prostředí. 5. V průběhu výstavby dřevostavby či během jejího užívání se může v obvodovém plášti objevit nadměrné množství vlhkosti (srážky během výstavby, závada vodovodního systému, porucha střešního pláště apod.). Obvodový plášť vytvořený z panelů Rigips-diffuwall má schopnost zbavit se nadměrné (havarijní) vlhkosti sám. Tato regenerační schopnost je zásadní vlastností z hlediska zajištění dlouhodobé životnosti a spolehlivosti dřevostaveb. 6. Pro většinu konstrukcí je z pohledu kondenzace vodní páry kritické mrazivé zimní období. Zatímco v interiéru je teplý a relativně vlhký vzduch, v exteriéru je vlivem nízkých teplot vzduch prakticky suchý. Příroda ve snaze vyrovnat vlhkost obou prostředí nutí vodní páru prostupovat z interiéru do exteriéru. V určitém místě konstrukce (v místě teploty rosného bodu) se ale pára přicházející z interiéru ochladí a zkondenzuje na vodu. Experimentálně bylo ověřeno, že difúzně otevřená stěna z dílců Rigips-diffuwall však za uvedených podmínek naopak samovolně vysýchá. 7. Skladba stěny z panelů Rigips-diffuwall je v porovnání s obvyklou skladbou obvodového panelu dřevostavby jednodušší. Povinné je použití pouze čtyř *) materiálových vrstev. Ostatní vrstvy (venkovní obklady/omítky nebo interiérové povrchové úpravy/předstěny) jsou volitelné a jejich použití je na rozhodnutí architekta nebo konstruktéra. Odpadá masivní použití lepidel, typické pro upevňování izolačních desek ze strany exteriéru. Stěna i její detaily jsou proto jednodušší. Snížení počtu povinných vrstev snižuje pracnost, tj. také dobu potřebnou pro výrobu samotného panelu. 8. Difúzně otevřený nosný obvodový panel Rigipsdiffuwall byl vyvinut a certifikován s dřevovláknitými deskami Hofatex ve spolupráci společností Rigips, s.r.o. a Insowool s.r.o. Změna certifikátu na dřevovláknité desky Pavatex probíhá v součinnosti s autorizovanou osobou CSI a.s., Praha. Původní certifikát je stále v platnosti. *) v případě použití desky Rigidur Hs d pouze tří vrstev 7

18 Skladba panelu Rigips-diffuwall Panel systému Rigips-diffuwall se skládá z volitelných částí A, C a povinné části B. A: Interiérová část s vnitřními povrchovými úpravami nebo s instalační předstěnou volitelně vyplněnou vhodnou tepelnou izolací (jako materiál předstěny jsou doporučeny sádrokartonové desky Rigips nebo desky Rigidur podle úrovně zatížení zařizovacími předměty). PŘEDSTĚNA IZOLAČNÍ VRSTVA RIGIDUR 5 mm PAROBRZDA S d 5 M *) SPECIÁLNÍ DIFUZNÍ TEPELNÁ IZOLACE diffu DŘEVOVLÁKNITÁ DESKA PEVATEX TENKOVRSTVÁ OMÍTKA TYPU diffu (ALTERNATIVNĚ VĚTRANÁ FASÁDA) INTERIÉR B: Závazná nosná a tepelně izolační část, popis ze strany od interiéru: konstrukční sádrovláknité desky Rigidur min. tloušťky 5 mm parobrzdná membrána sd >5 m *) (například Isocell Öko Natur) konstrukce dřevěného rámu z prvků 60 x 60 mm na max. osovou vzdálenost 625 mm, třída pevnosti dřeva S0 dle ČSN výplňová tepelná izolace do rámu, typ speciální difuzní tepelná izolace tl. 60 mm dřevovláknitá deska Pavatex Isolair nebo Diffutherm alternativně v tloušťkách 60, 80 nebo 00 mm. EXTERIÉR C: Exteriérová část tvořená difúzní tenkovrstvou omítkou (systémy Termo+ diffu nebo JUB diffu) nebo vnějšími obklady fasády ze dřeva nebo jiných hmot na odvětrané vzduchové mezeře o minimální tloušťce 40 mm. Část B je závazná, předepsané tloušťky i druhy materiálů musejí být dodrženy. Deska Rigidur a parobrzdná membrána *) regulují množství vstupující páry do konstrukce a mohou v nich být proto vytvářeny otvory pouze za přesně stanovených podmínek. Výslovně se doporučuje používat pro účely umisťování rozvodů ze strany interiéru instalační předstěnu. *) v případě použití desky Rigidur Hsd není parobrzdná membrána nutná Tabulka 6: Stěny Rigips-diffuwall Schéma Stěna Rigips-diffuwall Předstěna Minerální izolace Požární odolnost Hmotnost konstr. Opláštění Konstr. Opláštění Konstr. ve stěně zvenku zevnitř [kg/m 2 ] vnější vnitřní Dřevěný rám [mm] PAVATEX Isolair 60 mm PAVATEX Diffutherm 60 mm PAVATEX Isolair 60 mm PAVATEX Diffutherm 60 mm PAVATEX Isolair 60 mm PAVATEX Diffutherm 60 mm Rigidur 5 + parobrzda S d 5 m Rigidur 5 + parobrzda S d 5 m Rigidur 5 + parobrzda S d 5 m Rigidur 5 + parobrzda S d 5 m Rigidur 5 + parobrzda S d 5 m Rigidur 5 + parobrzda S d 5 m Dřevěné latě [mm] (dle certifikátu) [mm] v předstěně Tloušťka stěny min. 60 x 60 ) 60 REI 60 REI 45 46, x 60 ) 60 REI 60 REI 45 43,5 240 [mm] 60 x 60 Rigidur 2,5 60 x možná 2) REI 60 REI 45 62,8 292,5 60 x 60 Rigidur 2,5 60 x možná 2) REI 60 REI 45 59,8 292,5 60 x 60 Sádrokarton 2,5 60 x možná 2) REI 60 REI 45 56,5 292,5 60 x 60 Sádrokarton 2,5 60 x možná 2) REI 60 REI 45 53,5 292,5 ) nutno zajistit celistvost a nepoškozenost vnitřního opláštění; 2) nelze u vlhkých prostor (např. koupelna) 8 Tabulka 7: Stavebně-fyzikální vlastnosti panelu Rigips-diffuwall Panel s deskou Pevatex tl. 60 mm tl. 80 mm tl. 00 mm Součinitel prostupu tepla konstrukce U [W/m 2 K] 0,7 0,6 0,5 Teplotní útlum konstrukce Ny* [ ] 37,3 206,3 32, Fázový posun teplotního kmitu Psi* [h] 8,8 0,5 2,

19 Stavebně-fyzikální vlastnosti panelu Součinitel prostupu tepla obvodových stěn je stanovený se započtením systémových tepelných mostů (dřevěné rámové konstrukce). Uvažuje se vyplnění předstěny tepelnou izolací. Pokud se tato izolace neprovede, zvýší se součinitelé prostupu tepla v každé variantě o hodnotu 0,02 [W/m 2 K]. Bilance zkondenzované a vypařené vodní páry obvodových stěn systému Rigips-diffuwall splňuje požadavky ČSN V místech se zvýšenou provozní vlhkostí (koupelny, technické místnosti apod.) není povoleno do instalační předstěny vkládat tepelnou izolaci. Mechanická odolnost a stabilita Svislé zatížení Pro dřevěné rámové konstrukce obvodových stěn z profilů 60/60 mm a pro sloupky na osovou vzdálenost La = 625 mm, pro výšku stěny H p = 3,0 m: Únosnost sloupku: N s = 36,9 kn, únosnost stěny na běžný metr qn s = 59,0 kn/m Únosnost horního vlysu: zatížení osamělým břemenem uprostřed F = 9,0 kn, zatížení rovnoměrným zatížením q = 29,0 kn/m Vodorovné zatížení Dále uvedené hodnoty únosnosti a specifikace spojovacích prostředků se týkají dílce šířky,25 m, který je namáhán na volném konci osamělou vodorovnou silou Fv.d, působící v jeho rovině. Dílec je považován za konzolu, neposuvně upevněnou k okolním konstrukcím. Panel je plnoplošně jednostranně opláštěný deskou Rigidur tl. 5 mm. Tabulka 8: Dovolená zatížení panelu Rigips-diffuwall Rám panelu ze sloupků 60/60 mm Opláštění panelu Rigidur 5 mm, jednostranně Šířka panelu [mm] Výška panelu [mm] Horizontální zatížení FH spony osově mm spony,5 x 50 mm [kn] spony,8 x 60 mm [kn] Dovolené zatížení Vertikální zatížení horního vlysu vzdálenost sloupků max. 625 mm jedno břemeno F [kn] rovnoměrné q [kn/m] ,90 4,30 9,00 29,00 Mechanická odolnost skladebných soustav obsahujících panely Rigips-diffuwall musí být posouzena statickým výpočtem individuálně pro každý objekt. Rovněž musí být staticky posouzeny překlady nad otvory v panelech a stejně tak případné výztuhy. Opláštění panelu Opláštění panelu deskami Rigidur a RigiStabil se řídí obvyklými technologickými pravidly stanovenými v technických návodech Rigips. Montáž dřevovláknitých desek Pavetex se provádí ve vodorovných pruzích od spodního líce panelu. Desky Pavetex jsou po obvodě opatřeny perem a drážkou, takže je možné je vzájemně napojovat i mimo sloupek. Minimální převázání svislých spár je 250 mm. Desky se upevňují pomocí širokých spon (šířka hřbetu min. 27 mm) z nerezového drátu o průměru 2 mm, minimální hloubka zapuštění do podkladu (rostlého dřeva) je 30 mm. Rozteče spon na mezilehlých prvcích rámu jsou max. 50 mm, maximální vzdálenost první spony od hrany desky je 65 mm. Na obvodových prvcích rámu je maximální vzájemná rozteč spon 25 mm, vzdálenost spony od hrany panelu je 30 mm. Řešení detailů Detaily obvodového pláště, vytvořeného jako sestava panelů, musí být vytvářeny tak, aby nebyla porušena parobrzdná funkce dvojice vrstev Rigidur+parobrzdná membrána 2. Současně musí být ověřeno, že nedochází k nadměrné kondenzaci vodní páry, např. v místě styku panelu se základovou deskou. Certifikované řešení a jeho použití pro stavební firmy Difúzně otevřený nosný obvodový panel Rigips-diffuwall byl vyvinut a certifikován ve spolupráci společností Rigips, s. r. o., a Insowool, s. r. o. Odborným garantem a nositelem certifikátu je společnost Insowool, s. r. o. Zájemce o realizaci sytému Rigips-diffuwall, který chce využít právní ochranu plynoucí z certifikace systému, se může obrátit na společnost Insowool, s. r. o. Ta zájemci na základě podmínek uvedených ve Smlouvě o dodávce bezplatně vydá písemný souhlas s využitím svých technických podkladů, potřebných pro certifikaci vlastní výroby zájemce. Současně mu poskytne i podrobnou technickou dokumentaci systému. Finanční náklady zájemce o vlastní certifikaci se tak redukují pouze na administrativní náklady a úkony spojené s certifikací u oprávněné autorizované osoby CSI a.s. Praha. Kontakt: 2) v případě použití desky Rigidur Hs d parobrzdná membrána odpadá 9

20 Nenosné konstrukce s deskami a Rigidur Nenosná příčka s deskami RigiStabil a Rigidur na dřevěné konstrukci Základní modulový prvek o šířce 250 mm je tvořen obvodovým rámem s jedním středním sloupkem. Délka stěny může být libovolná podle potřeby stavby. Vynikající únosnost pro kotvení těžkých břemen. Tabulka 9: Nenosné konstrukce s deskami RigiStabil a Rigidur Vnitřní příčka na kovové profily R-CW Schéma Číslo konstrukce Konstrukce (max rozteč svislých profilů 625 mm) Popis systému Opláštění z každé strany Požární odolnost Vzduchová neprůzvučnost R w (db) Výška příčky (mm) 3) Minerální izolace Minimální tloušťka (mm) Objemová hmotnost (kg/m 3 ) Hmotnost konstrukce (kg/m 2 ) RS R-CW 50 x RigiStabil 2,5 EI R-CW 50 x Rigidur 0 EI R-CW 50 2x Rigidur 0 EI R-CW 50 2x Rigidur 2,5 EI RS R-CW 75 x RigiStabil 2,5 EI 90 Neměřeno , RS R-CW 75 2x RigiStabil 2,5 EI 20 Neměřeno ,5 25 Tloušťka stěny (mm) RS R-CW x RigiStabil 2,5 EI RS R-CW x RigiStabil 2,5 EI R-CW x Rigidur 2,5 EI b RS R-CW MA R-CW x RigiStabil 2,5 x Rigidur2,5 x MA 2,5 x Rigidur2,5 EI * EI * Předsazené stěny Schéma Číslo konstrukce Konstrukce (max.rozteč svislých profilů 625 mm) Popis systému Opláštění Požární odolnost Zlepšení vzduchové neprůzvučnosti Δ R W **) [db] Výška konstrukce (mm) 3) Minerální izolace Minimální tloušťka (mm) Objemová hmotnost (kg/m 3 ) Hmotnost konstrukce (kg/m 2 ) Tloušťka konstrukce (mm) RS R-CD *2 x RigiStabil 2,5 EI 30 až - 2 db bez omezemí min RS R-CW 50 x RigiStabil 2,5 EI 30 až - 2 db min. 65 ) Totožné hodnoty u variant s Rigidurem ve spodní i vrchní vrstvě; 2) Kotvení do stávající konstrukce pomocí stavěcího třmene; **) Závisí na konkrétních podmínkách a zabudování do stavby; 3) Užitná kategorie ploch a podle ČSN EN

21 Podkroví, střechy a stropy s deskami RigiStabil Na desky použité pro opláštění šikmých stropů a střech jsou kladeny stejné nároky jako u příček a stěn. Konstrukční systémy musí zajistit tepelnou izolaci, ochranu proti vlhkosti, hluku a požáru. Ač konstrukční deska RigiStabil patří do rodiny sádrokartonových desek, vyznačuje se vysokou odolností proti mechanickému poškození. Tepelná izolace a parozábrana V dutinách konstrukcí RigiStabil se používají izolace z minerálních vláken. Pro zamezení škod způsobených kondenzací par a vlhkosti ve střešním plášti se doporučuje použít parozábranu a řídit se pravidly stanovenými výrobci izolací a těchto fólií. Pokud není střešní konstrukce přesněji popsána projektem, doporučuje se dodržet následující pokyny: Zachovat nejméně 20 mm volného prostoru nad zabudovanými tepelně izolačními vrstvami pro jejich odvětrání do exteriéru. Umožnit přívod a odvod vzduchu z odvětrávací dutiny do volného prostoru otvory u okapové hrany a v hřebeni 200 cm 2 /m délky. Zvolení vhodné parozábrany (velikost potřebného difuzního odporu parozábrany) lze provést na základě tepelně-technického výpočtu. Bez výpočtu je v případě dostatečného odvětrání střešní konstrukce doporučena jako dostatečná parozábrana fólie PE o tloušťce 0,2 mm. Konstrukce Na stropní a šikmou trámovou konstrukci (např. kleštiny a krokve) se připevní podkonstrukce, která je tvořena profily R-CD a R-UD nebo dřevěnými hranoly o průřezu mm v max. rozteči dle tabulky č. 9. Desky Rigidur se osazují zásadně podélnou hranou kolmo ke směru montážních profilů. Podrobný montážní návod viz. montážní příručka sádrokartonáře. Tepelnou izolaci vkládat celoplošně aby nedocházelo ke vzniku tepelných mostů. 2
