Aplikované nanotechnologie
|
|
- Dušan Beneš
- před 6 lety
- Počet zobrazení:
Transkript
1 Katedra experimentální fyziky Univerzita Palackého v Olomouci Nanotechnologie Prezentace k přednášce Aplikované nanotechnologie Nanoelektronika MEMS a NEMS Aplikované nanotechnologie
2 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Omezení současné elektroniky CMOS elektronika založená na využití polovodičů převážně CMOS technologie planární technologie ztrátový tepelný výkon dotování polovodičů spínací doby délka a počet vodičů prodlení, větší odpor (průřez) Aplikované nanotechnologie Nanoelektronika 2
3 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Škálování CMOS tranzistoru CMOS elektronika MOS tranzistor průchod proudu ovlivnitelný polem (napětím) důležitým parametrem je délka hradla L G CMOS použití PMOS a NMOS zmenšení rozměrů vede ke snížení L G vliv na I on, I off přiblížení vyprázdněných oblastí snížení potenciálové bariéry vliv tloušťky oxidové vrstvy e redukce rozměrů problémy s propojením Aplikované nanotechnologie Nanoelektronika 3
4 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Rychlost a ztráty na invertoru vybíjecí proud I D = C U t τ D CU DD I D 2L2 µu DD ztráty p = v 0 i D = v 0 C d v 0 d t CMOS elektronika ztráta při přechodu H-L W HL = τ d 0 p d t = 1 2 CU2 DD ztrátový výkon P = fcu 2 DD Aplikované nanotechnologie Nanoelektronika 4
5 NanoMOS Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů CMOS elektronika rozměry až L G = 16 nm problémy s vrstvou oxidu získání homogenních vlastností na čipu vznik slabých míst omezení nepříznivého vlivu drsnosti průchod dopantů z jedné oblasti do druhé tunelování proudu jiné technologie než CMOS HEMT supravodiče molekulární elektronika jiné architektury (optické, kapacitní) Aplikované nanotechnologie Nanoelektronika 5
6 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Adaptace pro nanosystémy velký počet velmi malých prvků problém s propojováním vodiči (adresace, programování apod.) vhodná lokální struktura prvek interaguje jen se svým okolím opakování stejného motivu velká chybovost mnoho prvků bude vadných i klasické polovodiče mají velký rozptyl parametrů jediný vadný prvek v CMOS způsobí nefunkčnost, redundance je drahá nutná robustnost citlivost na okolní podmínky projevy kvantového světa samokonfigurování, samooptimalizování, samoléčení tolerance k defektům schopnost pracovat i bez fyzické opravy Aplikované nanotechnologie Nanoelektronika 6
7 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Rozložené a odolné úložiště asociativní paměť nevyužívá adresu asociativní matice váha buď jedna nebo nula ve fázi učení se nastaví jedna v uzlu, kde x = 1 a y = 1 při vybavování se vstup X pronásobí s každým sloupcem vah, výsledky se sečtou a prahují volba prahu určuje věrohodnost snížení prahu toleruje chyby každá informace je uložena v celém objemu matice funguje jen pro řídké matice Aplikované nanotechnologie Nanoelektronika 7
8 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Rozložené a odolné úložiště asociativní paměť nevyužívá adresu asociativní matice váha buď jedna nebo nula ve fázi učení se nastaví jedna v uzlu, kde x = 1 a y = 1 při vybavování se vstup X pronásobí s každým sloupcem vah, výsledky se sečtou a prahují volba prahu určuje věrohodnost snížení prahu toleruje chyby každá informace je uložena v celém objemu matice funguje jen pro řídké matice Σ Y Σ Y Aplikované nanotechnologie Nanoelektronika 7
9 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Speciální hradla vícehodnotová logika (např. i ukládání do pamětí) Fredkinova hradla běžná hradla vedou ke ztrátě informace spojení s entropií a disipací energie ohřev E = k B T ln 2 H tři vstupy (u, x 1, x 2 ) a výstupy (v = u, y 1 = ux 1 + ux 2, y 2 = ux 1 + ux 2 ) použije se jen jeden žádoucí výstup, ostatní jdou do odpadu k ohřevu dojde až mimo hradlo ohřev významný u molekulárních procesů (obtížné chlazení) využití např. u = a, x 1 = b, x 2 = 0 získáme AND y 1 = ab většinová hradla výstup je roven převažující hodnotě na vstupu např. x 1 = 0, x 2 = 0, x 3 = 1 dává y = 0 zároveň univerzální hradlo: 1 1 je-li řídící signál 0, realizuje AND 0 0 je-li řidící signál 1, realizuje OR důležité pro chybující nanosystémy AND OR potřeba rozhraní s konvenční Boolovou algebrou Aplikované nanotechnologie Nanoelektronika 8
10 DNA počítače Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Biologické koncepty probíhají chemické reakce s DNA, které řeší nějaký problém masivní paralelizace, velká kapacita paměti data jsou zakódována do posloupnosti A, C, T, G v DNA biochemické laboratorní techniky imitují aritmetické operace hustota informace (4 stavy) je 1 bit/nm 3, 1 litr asi bází DNA výpočty nejsou bezchybné je třeba vybrat správné řešení DNA musí být redundantní, přírodní většinou není aplikace: různé vyhledávací problémy, hledáme jeden řetězec v konkurenci se zrychlujícími PC nemusí uspět aplikace funkce f na neznámý fragment DNA použití PC by vyžadovalo sekvencování a digitalizaci Aplikované nanotechnologie Nanoelektronika 9
11 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Problém obchodního cestujícího Biologické koncepty klasický případ hledání hamiltonovské cesty známé algoritmy pro rozhodnutí, zda hamiltonovská cesta existuje nebo ne exponeciální náročnost v nejhorším případě neexistuje polynomiální algoritmus nedeterministický přístup vytvořit náhodné cesty skrz graf ponechat pouze ty cesty, které začínají v počátečním a končí v koncovém bodě má-li graf n bodů, ponechat pouze cesty s délkou n ponechat pouze ty cesty, které každým uzlem projdou alespoň (jen) jednou zůstala-li alespoň jedna cesta, problém má řešení lze potvrdit existenci cesty, ale nelze vyvrátit Aplikované nanotechnologie Nanoelektronika 10
12 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Realizace DNA počítače Biologické koncepty realizace: 10 merů pro kód vrcholu O i, 20-mer pro hranu O i j, syntéza řetězců, smíchání s O i a O i j, dojde ke sloučení a vytvoření DNA náhodných cest PCR s využitím O in a O out, jen tyto cesty se zesílí průchod gelem, vyříznutí pásu 140 bp ( 7 vrcholů), získá se DNA, zesílí se PCR a vyčistí vyčištění pomocí mag. separace převede se dsdna ssdna inkubuje se s O 1 s navázanými mag. kuličkami magneticky se odseparuje opakuje se postupně s O 2,... nejnáročnější část PCR zesílení a identifikace Aplikované nanotechnologie Nanoelektronika 11
13 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Zhodnocení DNA počítače Biologické koncepty Adleman 1994: 6 vrcholů/měst výpočet asi 7 dnů (1 den mag. separace), operací hmotnostní problém pro 200 měst množství DNA převýší hmotnost Země využití dalších algoritmů, např. neuronových sítí, genetických algoritmů atd. z 1 J lze získat operací termodynamický limit , konvenční počítač Aplikované nanotechnologie Nanoelektronika 12
14 Bioelektronika Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Biologické koncepty inspirace biologickými systémy, wet electronics molekulární procesory: zpracování informace pomocí enzymů receptory převedou vstup na molekuly pokud se molekuly vážou s enzymy, lze aktivovat daný výstup program závisí na receptorech a read-out enzymech jako nosiče dat slouží molekuly pohybují se tepelně, velmi pomalu, rozumná rychlost paralelizace Aplikované nanotechnologie Nanoelektronika 13
15 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Přehled nanoelektroniky Biologické koncepty Buňková pole Tolerantní k chybám Inspirovaná biologií Kvantové počítání Architektura RSFQ 1D struktury Rezonanční tunelování Jednoelektronová zařízení Molekulární QCA Spinové tranzistory Logika Fázová změna Floating body DRAM Nano FG Jednoelektronová Insulator resistance change Molekulární Paměti Aplikované nanotechnologie Nanoelektronika 14
16 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Požadavky na technologii Molekulární elektronika Kvantová elektronika vztah k současné technologii krátkodobý horizont: nejde o nahrazení CMOS, ale o integraci nových technologií dlouhodobý horizont: kompletně nová technologie požadavky na vhodnou technologii schopnost masové produkce dobré odstínění vstupů a výstupů funkce obvodu nezávisí na stavu obvodů připojených k jeho výstupu možnost rozvětvení výstupu dobrá průchodnost signálu přes tisíce a více modulů velký zisk odolnost vůči malým odchylkám v prostředí či výrobě Aplikované nanotechnologie Nanoelektronika 15
17 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení realizace zařízení z jednoho nebo několika objektů o velikosti molekuly funkci mohou vykonávat: molekuly připravené chemií ve velkých množstvích, reprodukovatelně, mají definované diskrétní spektrum, mohou být bistabilní, self-assembly biomolekuly nanočástice kvantované úrovně vlivem prostorového omezení, robustnější a méně citlivé než molekuly nanotrubičky a nanodráty ideálně celou funkci vykoná jedna molekula obecně problém kontaktu mezi obvody Aplikované nanotechnologie Nanoelektronika 16
18 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Kontaktování molekul Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení STM nebo AFM hrot SAM, ale i jediná molekula velmi univerzální proměnná vzdálenost nestabilní mechanicky řízený zlom opět lze řídit vzálenost planární nanomezera vertikální nanomezera pospojované nanočástice Aplikované nanotechnologie Nanoelektronika 17
19 Vlastnosti molekul Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení diskrétní energetické spektrum vazbou se hladiny: posunou dolů rozšíří na Γ = Γ L + Γ R předpoklad, že se struktura příliš nezmění nedojde k narušení identity molekuly procházející proud dán polohou LUMO a HOMO HOMO typicky 7 ev E F 5 ev pro vzácné kovy Aplikované nanotechnologie Nanoelektronika 18
20 Molekulární drát Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení v řetězcích s jednoduchou vazbou jsou saturované vazby izolátory vodivé mohou být násobné vazby prokládané jednoduchými, π oligomery vodivost souvisí s délkou G = G 0 e βl základem je tunelování, nezávisí na teplotě druhý mechanismus hopping vodivostní histogram teplotní aktivace I Ue φ k B T Aplikované nanotechnologie Nanoelektronika 19
21 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární dioda a RD logika Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení nesymetrická VACH: nesymetrická molekula nebo vazba důležitý poměr proudů v obou směrech nejlepší výsledky C 16 H 33 Q 3CNQ bez řetízku C 16 H 33 nefunguje realizace diody a odporu stačí k logickým funkcím Aplikované nanotechnologie Nanoelektronika 20
22 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární tranzistor Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení tranzistor typu FET molekula benzen-1,4-dithiolat hradlo posouvá energetické úrovně Aplikované nanotechnologie Nanoelektronika 21
23 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Bistabilní molekuly Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení konfigurace molekul závisí na podmínkách může být více stavů zpravidla přepínání světlem aplikace v pamětích Aplikované nanotechnologie Nanoelektronika 22
24 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Elektromechanické zesilovače Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení využití C 60 a STM aplikace 20 mv modulace na piezo vede k modulaci 100 mv na zátěžovém rezistoru Aplikované nanotechnologie Nanoelektronika 23
25 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární hradla Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení invertor: derivát pyrazolu, vstup koncentrace H +, výstup intenzita optické emise. Změna koncentrace H + z nízké na vysokou způsobí, že intenzita emise klesne z vysoké na nízkou hodnotu. Aplikujeme-li pozitivní logiku na oba signály, získáme funkci NOT. OR: derivát antracenu, chemické vstupy (koncentrace Na + a K + ), optický výstup (intenzita emise) ekvivalentů Na + /K + dává 0,053/0,14, současně dávají 0,14. Změny v koncentraci Na + a/nebo K + z nízké na vysokou změní intenzitu emise z nízké na vysokou. Použije-li se na všechny signály pozitivní logika, dostáváme hradlo typu OR. AND: derivát antracenu, chemické vstupy (koncentrace H + a Na + ), optický výstup, pozitivní logika Aplikované nanotechnologie Nanoelektronika 24
26 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární přepínače Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení dvoustavový přepínač oranžový (422 nm) azopyridin 8 po H + přechází na červeno-fialový (556 nm) azopyridinium po přidání zásady se vrací zpět třístavový přepínač tři vstupy UV světlo (I1), viditelné světlo (I2) a koncentrace H + dva výstupy absorbance na 401 nm (O1): vysoká pro zelenožlutý stav 6 absorbance na 563 nm (O2): vysoká pro fialový stav 7 funkce spínače: bezbarvý spiropyran 5 po ozáření UV merocyanin 7 stav 7 izomeruje zpět na 5 ve tmě nebo po ozáření viditelným světlem alternativně přechází 7 na 6 po zpracování H + barevný stav 6 přechází na 5 po ozáření viditelným světlem, 7 po odstranění H + Aplikované nanotechnologie Nanoelektronika 25
27 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární systémy Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení současný stav pro každou funkci nová molekula teoretický návrh s pomocí modelů chemická syntéza ověření vlastností potřeba vhodné (a náhodné) volby vstupů do budoucna modulární koncepce: bloky AND, OR, NOT potřeba digitálního rozhraní mezi nimi zjednodušení návrhu Aplikované nanotechnologie Nanoelektronika 26
28 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Přenos informace mezi bloky Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení v běžné elektronice pomocí vodičů chemická komunikace optické schéma komunikace pomocí procházejícího svazku 563 nm realizace třívstupého hradla NOR 3 kyvety s třístavovými přepínači, každý nezávislý UV vstup jedna přepnutá kyveta sníží intenzitu na 4 %, dvě na 0 zapnutí UV přepne do 7, po zhasnutí UV návrat na 5 Aplikované nanotechnologie Nanoelektronika 27
29 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Rozdělení nanozařízení Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Kvantová nanoelektronická zařízení Pevnolátková Molekulární Kvantové tečky Rezonanční tunelovací Jednoelektronové Hybridní mikro nano Aplikované nanotechnologie Nanoelektronika 28
30 Kvantové prvky Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení založené na úpravě klasických prvků jednoelektronové tranzistory pn přechod nahrazen tunelovacím přechodem nové realizace např. QCA, kvantová interference bohatší I-V charakteristiky, např. záporný odpor elektron-vlnový tranzistor kolmo ke kanálu, protékanému elektrony, je zářez efektivní délku zářezu l lze řídit napětím je-li l = Nλ/2 zkrat, elektrony dále neprojdou je-li l = (2N + 1)λ/4 volně prochází dva sériově zapojené tranzistory mohou být AND hradlo Aplikované nanotechnologie Nanoelektronika 29
31 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Tranzistor s děleným hradlem Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení hradlo rozdělené na dvě oblasti mezi nimi kanál kvantová jáma změna napětí mění tvar jámy změna vodivosti s růstem hloubky skokově roste vodivost velikost skoku z relací neurčitosti E t h energie úměrná U a 2e každý stav pod E F dva elektrony čas transportu náboje je e/i pak G = I U = 2e2 h jiná varianta využívá interference pozor: double-gate tranzistor D G S G G G G D G S U g D G S Aplikované nanotechnologie Nanoelektronika 30
32 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Rezonanční tunelovací dioda (RTD) heterostruktury s dvojitou tunelovou bariérou vytvoří záporný dif. odpor podobně jako Esakiho dioda princip větší mezní frekvence (THz)/krátké sp. časy vliv tunelovacího času a efektivní kapacity kontaktní odpor, časové zpoždění v A kontaktu velmi malý výstupní výkon µw technologicky velmi malé parabolická struktura ekvidistantní aplikace: frekv. násobiče, oscilátory, směšovače, spínače lze i jako molekulární Aplikované nanotechnologie Nanoelektronika 31
33 Technologie RTD Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení konstrukce RTD teoreticky stačí 3 vrstvy, okolní vrstvy pro stabilitu jiná konstrukce 3 vrstvy VACH závisí na vzdálenosti QW Slovo 0 1 aplikace paměť pomocí 2 RTD Paměťový logická hradla uzel invertor, OR RTD díky velkému zisku dodává Bit rychlost spínání InGaAs AlAs InGaAs InAs InGaAs AlAs InGaAs Invertor OR U in U out U in1 U out U in2 dynamická logická hradla MOBILE stabilita zaručena vlastní bistabilitou necitlivost na únik náboje necitlivost na fluktuace parametrů jednotlivých prvků Aplikované nanotechnologie Nanoelektronika 32
34 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Další aplikace RTD Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení lineární prahová hradla y(χ) = sign(χ θ), χ = N i=1 w ix i 6 RTD, 4 FET práh se zadá úpravou anody poslední RTD vícehodnotová logika diody mají různé polohy píků x 1 x 2 CLK y U U out RTD 1 x 3 x 4 Práh θ RTD 2 Aplikované nanotechnologie Nanoelektronika 33
35 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Rezonanční tunelovací tranzistory trojvývodové rezonanční tunelovací zařízení oddělení řízení od výstupu větší možnost rozvětvení vhodnější pro velké obvody realizace RTBT integrace do emitorové větve bipolárního tranzistoru Gated RTD integrace s FET, sériově/paralelně IC RTD-HEMT integrace s CMOS zvýšení rychlost a snížení disipace menší složitost obvodů: 1b komparátor CMOS: 18 zařízení RTD-CMOS: 6 zařízení UCE Aplikované nanotechnologie Nanoelektronika 34
36 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Problémy RT zařízení Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení nevhodné materiály většinou polovodiče III V, dobře definovaná rozhraní multivrstev lepší je Si technika (Si/SiGe/Si) zvláště výhodné vlastnosti SiO 2 pro izolaci integrace s CMOS rok 2003 proudy v minimech jen snížení proudu na I v 0, architektura to musí tolerovat vliv hlavně pro nízké f, u vysokých nabíjení/vybíjení par. kapacit citlivost na fluktuace vstupních proudů a napětí klasický FET citlivý není teplotní rozmezí většinou nízké teploty, ale i pokojové extrémní citlivost na šířku bariéry problém homogenní přípravy Aplikované nanotechnologie Nanoelektronika 35
37 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Laser s kvantovou jámou (QWL) Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení princip stejný jako u objemových laserů v kvantové jámě rekombinují díry a elektrony snížení dimenzí vede k vylepšení některých charakteristik nízký prahový proud, úzké spektrum, vysoká char. teplota DOS má v QW stejnou hodnotu pro všechny energie, což vede k vyšší emisi a snížení teplotní závislosti E F struktura: materiál s malou šířkou zakázaného pásu (např. GaAs, 10 nm) je obklopen dvěma vrstvami s větší šířkou (Ga x Al 1 x As) šířka zak. pásma souvisí s indexem lomu, rozdíl asi 10 % omezení vln, Fabry-Perotův rezonátor problémy: A B C B C B C B C B A nedokonalé omezení záření mají také lepší využití elektronů vícenásobné kvantové jámy faktor omezení je vynásoben n 2 Aplikované nanotechnologie Nanoelektronika 36
38 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Laser s kvantovou kaskádou (QCL) unipolární lasery, elektronický vodopád srovnání: běžný polovodičový laser: k emisi dochází při rekombinaci elektron díra, tj. při přechodu mezi vodivostním a valenčním pásem QCL: uvnitř jednoho pásu se vytvoří podpásová struktura struktura: Aplikované nanotechnologie Nanoelektronika 37
39 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Laser s kvantovou kaskádou (QCL) unipolární lasery, elektronický vodopád srovnání: běžný polovodičový laser: k emisi dochází při rekombinaci elektron díra, tj. při přechodu mezi vodivostním a valenčním pásem QCL: uvnitř jednoho pásu se vytvoří podpásová struktura struktura: prokládání materiálů vytvoří periodickou strukturu (kvantové jámy) vznikne periodické elektrické pole vznik podpásů (K-P model) modulace pravděpodobnosti obsazení elektronem vhodný návrh inverze populace mezi dvěma sousedními podpásy nutnost depopulační hladiny vlnová délka závisí na rozdílu energií v jámě nezávisí na materiálu, lze více λ z jednoho v každém kroku emituje jeden foton větší výkon Aplikované nanotechnologie Nanoelektronika 37
40 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Detektory infrazáření s kvantovou jámou (QWID) detektory pro IR důležité v řadě aplikaci QW jako alternativa k HgCdTe technologii princip: taková šířka a složení, aby dvě energetické úrovně byly vzdáleny o energii detekovaného fotonu horní energie je buď v oblasti kontinua, nebo přímo pod bariérovou hladinou po přiložení napětí po ozáření přejdou elektrony na vyšší hladinu a pak buď volně odejdou, nebo protunelují vnějším polem účinnost závisí na absorpci záření, proudu vytvořeném nosiči, temném proudu a šumu. Aplikované nanotechnologie Nanoelektronika 38
41 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Jednofotonová dioda Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení rozšíření LED technologie pomocí nanoteček základem PIN dioda v neprůhledné vrstvě je malý otvor, který odkrývá jen jednu tečku po vybuzení energetických hladin dojde k vyzáření jediného fotonu ostatní zdroje vytvářejí spíše shluky fotonů sled proudových pulzů vede na sled fotonů při malých proudech emise na 1,394 ev, při vyšších proudech druhá čára 1,399 ev (biexcitony) Aplikované nanotechnologie Nanoelektronika 39
42 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Fotonové detektory z nanoteček Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení při malé vzdálenosti či vysokém poli dochází k rezonančnímu tunelování elektrony s vyšší energií mají větší pravděpodobnost zvýšení tunelování vlivem fotogenerace elektronů vhodná volba vzdálenosti dá tranzistorovou charakteristiku velká vzdálenost bez ozáření netuneluje po ozáření proud vzroste Aplikované nanotechnologie Nanoelektronika 40
43 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Jednofotonový detektor Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení založen na tranzistoru vrstva QD pár nm od vodivého kanálu vlastnosti kanálu jsou citlivé na změnu obsazení QD jediným elektronem foton vytvoří pár elektron díra elektron je zachycen tečkou změní se odpor kanálu a tím i proud výhody oproti: fotonásobičům: jednoduchá konstrukce, snadná výroba, robustní, nízké napětí, bez chlazení, vyšší účinnost lavinovým detektorům: menší vliv šumu počítání fotonů odstraní amplitudový šum Aplikované nanotechnologie Nanoelektronika 41
44 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení Kvantové celulární automaty (QCA) základní princip (Notre Dame) výpočty nevyužívají proud elektronů, ale polohu čtyři (5) kvantové tečky, režim coulombovské blokády dva elektrony, vzájemně se odpuzují dva vzájemně odlišné stavy logické stavy základní prvky: drát, invertor, rozvětvení pokročilé obvody: RS klopný obvod vyžaduje složité časování 1 0 drát invertor rozvětvení S 1 Q R 0 majoritní Aplikované nanotechnologie Nanoelektronika 42
45 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Programování QCA Molekulární elektronika Kvantová elektronika Jednoelektronová zařízení programování vstupů QCA pomocí snížení bariéry snížením napětí + původní stav + snížení napětí odebrání původního vstupu + + přiložení nového vstupu zvýšení napětí problémy chyba 10 nm u buňky velké 100 nm znemožní činnost omezení teploty slabost dipolové interakce Aplikované nanotechnologie Nanoelektronika 43
46 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Základy SE zařízení Kvantová elektronika Jednoelektronová zařízení Supravodivá elektronika využití Coulombovy blokády průchod/udržení po jednom elektronu jednoelektronový tranzistor struktura velmi podobná MOSFETu proud protéká jen tehdy, je-li počet elektronů v ostrůvku polovinový proud osciluje v závislosti na U g Source U g Gate Island SET U g Gate Drain U d U d Source Channel Drain MOSFET příprava šikmá depozice Aplikované nanotechnologie Nanoelektronika 44
47 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Logické aplikace SET Kvantová elektronika Jednoelektronová zařízení Supravodivá elektronika invertor dva sériově zapojené SET vícehradlé SET jeden ostrůvek ovliňuje několik hradel I D může být v nízkém nebo vysokém stavu např. pro realizaci XOR sudý počet hradel v log. 1 I D nízké Aplikované nanotechnologie Nanoelektronika 45
48 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Vícehodnotové aplikace SET Kvantová elektronika Jednoelektronová zařízení Supravodivá elektronika paměťový prvek uchovává počet elektronů výstupní napětí je multistabilní jednoelektronový kvantizátor Aplikované nanotechnologie Nanoelektronika 46
49 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů AD převodník se SET Kvantová elektronika Jednoelektronová zařízení Supravodivá elektronika Aplikované nanotechnologie Nanoelektronika 47
50 Další SE zařízení Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Kvantová elektronika Jednoelektronová zařízení Supravodivá elektronika jednoelektronový oscilátor Ostrůvek R f SE = I e, R s R R Q obtížná praktická realizace (rezistor) standard stejnosměrného proudu Tunelový přechod (C,R) využití fázového závěsu mezi SE oscilátorem a přesným rf zdrojem při průchodu m elektronů za jednu periodu je I = mef velmi malý proud (pa) problém realizace SED požadavek E > 100k B T vyžaduje velmi malé rozměry (sub-nm pro RT) vliv náhodného náboje na pozadí Aplikované nanotechnologie Nanoelektronika 48
51 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Supravodivá elektronika Jednoelektronová zařízení Supravodivá elektronika Nové součástky a přístupy výhody supravodivých prvků: přenosové linky nejsou disperzní i krátké 1ps pulzy projdou bez zkreslení spínací časy až 1 ps, tj. vysoké frekvence velmi malý disipovaný výkon nevýhody: obtížnější konstrukce a miniaturizace nízké teploty stará konstrukce: přechod mezi supravodivým a normálním stavem nemá praktické využití (omezená rychlost tepelného přechodu) logická zařízení cryotron nové aplikace využívají kvantum magnetického toku celulární automaty jako QCA, místo elektronů kvanta Φ 0 Aplikované nanotechnologie Nanoelektronika 49
52 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Jednoelektronová zařízení Supravodivá elektronika Nové součástky a přístupy Logika s jedním kvantem magnetického toku (SFQ) využívají Josephsonova přechodu a rezistoru I B I je-li I in in = 0, prochází pouze I B < I C systém je v supravodivém stavu, logický stav 0 zvýšení I in vede k I in + I B > I C přechází do normálního stavu, logický stav 1 po odeznění I in se vrátí do stavu blízkého logické 0, úplně přejde až po vypnutí I B to omezuje rychlost spínání I I C I B U U C 0 1 U C krátký vstupní impulz nutné jediné kvantum magnetického toku t Φ 0 = h 2e = 2, Wb informace je kódována napětím Aplikované nanotechnologie Nanoelektronika 50
53 Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Jednoelektronová zařízení Supravodivá elektronika Nové součástky a přístupy Rapid Single Flux Devices (RSFQ) využívají dynamického chování informaci kóduje přítomnost nebo nepřítomnost Φ 0 Josephsonův přechod je zkratován natolik, že nemá hysterezi využívají se dva přechody místo vodivého spojení je vložena cívka díky cívce má druhý přechod časové zpoždění zabraňuje úplnému přepnutí prvního přechodu po odeznění impulzu se vrátí do původního stavu trvale supravodivý stav velmi rychlé při vhodných rozměrech právě jedno Φ 0 zpracovávají se napěťové pulzy technologie: výchozí materiál Nb (4 6 K) nebo vysokoteplotní YBaCuO (40 77 K) izolační vrstvy z SiO nebo SiO 2 izolace Josephsonova přechodu z Al 2 O 3 taktovací frekvence až 900 GHz I in I B U U C Φ 0 t Aplikované nanotechnologie Nanoelektronika 51
54 Memristor Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Supravodivá elektronika Nové součástky a přístupy Paměti rezistor s pamětí chybějící prvek elektrotechniky (R, L, C) doplňuje symetrii, memristance M(q) = d Φm d q = V(t) I(t) hysterezní smyčka procházející počátkem s f klesá plocha části smyčky, pro nekonečnou frekvenci přímka také memkapacitor Aplikované nanotechnologie Nanoelektronika 52
55 Memcomputing Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Supravodivá elektronika Nové součástky a přístupy Paměti klasické architektury harvardská von Neumannova problém s přenosem dat odstranění: paměť přímo počítá inspirace předpokládánou funkcí mozku Aplikované nanotechnologie Nanoelektronika 53
56 Moderní paměti Omezení současné elektroniky Elektronické nanosystémy Bioinspirace Technologie nanosystémů Supravodivá elektronika Nové součástky a přístupy Paměti již dříve uvedené: pomocí technologií RTD, SET, RSFQ, molekulární feroelektrické paměti (FeRAM) využívají hystereze u feroelektrických materiálů magnetické paměti (MRAM) využívají magnetorezistanci, celá řada principů: anizotropní, GMR, spinová chlopeň, magnetické tunelovací přechody, Hallův jev zdokonalení současných principů integrace nanoteček, SET apod. další technologie polymerové chalkogenidové (S, Se, Te) nanotrubičkové lze i jako nanomechanické fotonické Aplikované nanotechnologie Nanoelektronika 54
57 Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník Mikroelektromechanické systémy definice MEMS/MST miniaturní rozměry většina zařízení do stovek µm, tloušťky do desítek integrovaná konstrukce přeměna jednoho typu energie na druhý obecněji: alespoň část cesty musí být neelektrická většinou vyžadována mechanická energie pohybové členy, mikrosenzory volnost definice mech. pohybu: rms senzory technologie tvorba malých rozměrů s velkou přesností, volnost návrhu (složitější než IO) rozhraní s mikroelektronikou velká výtěžnost, nízká cena, spolehlivost Aplikované nanotechnologie MEMS a NEMS 55
58 Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník Mikroelektromechanické systémy definice MEMS/MST miniaturní rozměry MEMS je hromadně vyrobený integrovaný mikroskopický systém, který: většina zařízení do stovek µm, tloušťky do desítek převádí integrovaná fyzikální konstrukce podněty, události a parametry na elektrické, optické přeměna a mechanické jednoho signály typu energie a opačně; na druhý vytváří obecněji: pohyb, snímá alespoň nebo část vykonává cesty musí jinou býtfunkci; neelektrická většinou zahrnuje vyžadována řízení, diagnostiku, mechanická zpracování energie signálů a sběr dat a zároveň pohybové jsou mikroskopické členy, mikrosenzory vlastnosti elektromechanických, elektronických, optických volnost definice a biologických mech. složek, pohybu: architektur rms senzory a operačních principů základem funkce, návrhu, analýzy a výroby MEMS. technologie tvorba malých rozměrů s velkou přesností, volnost návrhu (složitější než IO) rozhraní s mikroelektronikou velká výtěžnost, nízká cena, spolehlivost Aplikované nanotechnologie MEMS a NEMS 55
59 Mikroelektromechanické systémy Integrace s elektronikou Úvod Aplikace MEMS Mikronosník dvě možné cesty MEMS je na samostatném čipu snadná a levná výměna MEMS je integrován s elektronikou vyžaduje CMOS kompatibilní proces spojená technologie CMOS první CMOS poslední: vytvoření ostrůvků, MEMS, ochranná pasivace, vytvoření roviny, CMOS vzájemné propojení, odleptání pasivace vyšší počáteční náklady jediná možnost při náročných požadavcích zapouzdření složitější než u IO, každý MEMS vyžaduje něco jiného potřebujeme interakci s okolním světem pouzdro zvyšuje rozměry a může zhoršit výkonnost CMOS poslední Aplikované nanotechnologie MEMS a NEMS 56
60 Napájení MEMS Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník zajímavé zvláště u autonomních systémů různé způsoby dodávání energie: lokální uložení elektrická (kondenzátor, supravodivé smyčky) nebo elektrochemická (baterie) energie; problém s velikostí palivové články přenos optické a elektromagnetické energie laser a fotodioda, radiofrekvenční záření a antény (RFID) získávání energie z prostředí vibrační energie např. piezoelektricky tepelná energie termoelektrické jevy jaderná energie rozpad, např. β Aplikované nanotechnologie MEMS a NEMS 57
61 Materiály Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník dva typy materiálů objemové krystaly (bulk) dobře známé tabulkové parametry snadná charakterizace tenké vrstvy každá vrstva je unikát různé vlastnosti podle způsobu a podmínek přípravy obtížné zjišťování vlastností např. Youngův modul velmi tenká vrstva je ovlivněna podložkou odebrání od podložky ovlivní rozložení napětí Aplikované nanotechnologie MEMS a NEMS 58
62 Křemík Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník monokrystalický Si výborné mechanické vlastnosti, E srovnatelné s ocelí; membrány apod. propracovaný technologický proces přípravy Si a struktur na něm polykrystalický Si jako strukturální materiál pro povrchové zpracování depozice pomocí LPCVD, lze dopovat (přítomnost B 2 H 6 či PH 3 ) zbytkové pnutí, žíhání, multivrstvy s tahovým a tlakovým napětím porézní Si elektrochemickým leptáním Si v HF aktivní adsorpční a obětované vrstvy oxid křemičitý SiO 2 používá se jako leptací maska i jako obětovaná vrstva krystalická forma křemen (piezoelektrický) nitrid křemíku Ni 3 Si 4 pro elektrickou izolaci, pasivaci a mechanický materiál PECVD leptatelný v HF, LPCVD chemicky odolný, tahové napětí Aplikované nanotechnologie MEMS a NEMS 59
63 Křemík a kovy Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník polykrystalické Ge mechanické vlastnosti srovnatelné s poly-si lze tvořit Ge membrány na Si, nelze nanést na SiO 2 polykrystalický SiGe nižší teploty pro depozici než poly-si dopovatelné lze nanést na SiO 2 leptání v H 2 O 2 : poly-sige odolné, poly-ge není kovové materiály kovové filmy pro tvorbu elektrod nejčastěji Al a Au, i pro propojení kovové slitiny s tvarovou pamětí, TiNi pro magnetické aplikace, NiFe, Ni začínají se používat i složitější slitiny Aplikované nanotechnologie MEMS a NEMS 60
64 Mikroelektromechanické systémy Speciální materiály Úvod Aplikace MEMS Mikronosník polovodiče do drsných podmínek SiC polymorfní materiál, šířka zakázaného pásu od 2,3 ev Youngův modul dva- až třikrát větší než Si netaje, ale sublimuje nad C lze ho deponovat na velké množství povrchů mnoha způsoby obtížné objemové zpracování chemicky inertní leptací proces závisí na vodivosti, lze měnit implantací omezení geometrické složitosti lze vytvářet i sintrováním SiC prášku diamant velmi tvrdý, vhodný pro aplikace s otěrem samotný je izolant, lze dopovat B na typ p velmi vysoký Youngův modul vf aplikace polykrystalické nebo amorfní formy Aplikované nanotechnologie MEMS a NEMS 61
65 Mikroelektromechanické systémy Speciální materiály Úvod Aplikace MEMS Mikronosník feroelektrické materiály pro využití piezoelektrického jevu PZT (Pb(Zr x Ti 1 x )O 3 ) lze nanést na jiné vrstvy (membrány apod.) tvarování suchým leptáním s Cl 2 /CCl 4 nebo iontovým svazkem příprava naprašování, CVD, sol-gel, tlusté filmy lze tisknout polymery polyimidy pro ohebné součásti (membrány) obětované vrstvy biokompatibilita využití jako podložka pro implantovaná zařízení parylen biokompatibilní příprava CVD při RT i na předchozích strukturách Aplikované nanotechnologie MEMS a NEMS 62
66 Tlakové senzory Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník využívají mechanizmy piezoelektrické, piezorezistivní, kapacitní a rezonanční piezorezistivní senzor čtyři piezorezistory na stranách membrány membrána jako mechanický zesilovač rozsahy Pa jednoduché na výrobu závislost na teplotě spotřeba energie omezení rozlišení: dlouhodobý drift tepelný šum rezistoru Aplikované nanotechnologie MEMS a NEMS 63

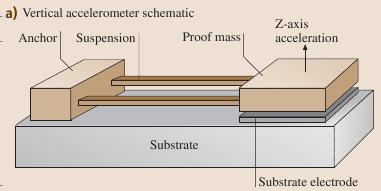

67 Mikroelektromechanické systémy Kapacitní akcelerometr Úvod Aplikace MEMS Mikronosník vertikální kapacitní akcelerometr těleso tvoří jednu elektrodu druhá je pod ním detekuje zrychlení kolmo k podložce otvory pro usnadnění leptání problémy s Brownovým pohybem Aplikované nanotechnologie MEMS a NEMS 64
68 Mikroelektromechanické systémy Kapacitní akcelerometr Úvod Aplikace MEMS Mikronosník laterální kapacitní akcelerometr hřebenová struktura elektrod jedna skupina je pevná druhá se pohybuje podél podložky Aplikované nanotechnologie MEMS a NEMS 65
69 Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník Činnost kapacitního akcelerometru C 1 = ε S x 1 +x, C 2 = ε S x 1 x, C = C 1 C 2 = 2εS x x 2 x 2 1 z kvadratické rovnice Cx 2 2εSx Cx 2 1 = 0 určíme posunutí x pro malé x přibližně x x2 1 2εS C ideální pružina splňuje vztah F = kx z druhého Newtonova zákona je ma = kx, takže v případě reálné pružiny a = 1 m a = k m x = kx2 1 2mεS C ( k1 x + k 2 x 2 + k 3 x 3), x = x2 1 2εS C Aplikované nanotechnologie MEMS a NEMS 66
70 Mikroelektromechanické systémy Akcelometry ADXL Úvod Aplikace MEMS Mikronosník ADXL202, x 1 = 1,3 µm dvouosý akcelerometr ±2g struktura se rozkmitává, zrychlení způsobí rozvážení výstupem je střída, pro a = 0 je s = 50 % ADXL335 trojosý akcelerometr ±3g Aplikované nanotechnologie MEMS a NEMS 67
71 Gyroskopy Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník měří úhlové zrychlení aplikace pro měření natáčení, stabilitu, virtuální realitu apod. využívají Coriolisovo zrychlení při úhlové rychlosti Ω je F C = Ω v vyžaduje dva kolmé pohyby kmitání v jednom horizontálním směru s konstantní amplitudou (elektrostatické buzení) otočení podél vertikální osy způsobí C. sílu a dojde k pohybu struktury v kolmém směru max. rychlost kmitání max. síla: rezonanční buzení posuv se projeví změnou kapacity detekce s ohledem na rezonanční frekvenci v druhém směru Aplikované nanotechnologie MEMS a NEMS 68
72 Gyroskopy Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník duální gyroskopy sleduje rotaci ve dvou úhlech využívají rotující disk na 4 závěsech: závěsy uvádějí disk do rezonančního kmitání při pohybu má tvar vibračního módu tendenci zůstat stálý v prostoru vzniká prohyb kolmo k disku pod diskem je elektroda kapacitní detekce prohnutí Aplikované nanotechnologie MEMS a NEMS 69
73 Senzory SAW Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník vytváření povrchových akustických vln (SAW) piezoelektrická vrstva (křemen, ZnO, LiTaO 3 ) prokládané elektrody jako generátor i senzor mechanických vln frekvence dána roztečí elektrod, MHz, až GHz šíření vln je povrchové citlivost na povrchové modifikace ovlivnění rychlosti šíření Aplikované nanotechnologie MEMS a NEMS 70
74 Aplikace SAW Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník chemické senzory polymerní/kovová (absorbující) vrstva absorbce se projeví změnou frekvence f senzory hmotnosti senzory tlaku, mag. pole bezkontaktní senzory ID tagy Aplikované nanotechnologie MEMS a NEMS 71
75 Optické MEMS Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník současné optické systémy velké, objemové materiály drahá výroba (kusová, přesnost) vysoká spotřeba výhody z použití MEMS Digital Micromirror Device (DMD) uvedl Texas Instruments pro využití v projektorech i jiné aplikace např. 11b optický zeslabovač lepší rozlišení, jas, kontrast než klasická obrazovka pole malých zrcadel každé zrcadlo se může nezávisle natáčet Aplikované nanotechnologie MEMS a NEMS 72
76 Mikroelektromechanické systémy Grating Light Valve Úvod Aplikace MEMS Mikronosník konkurent DMD, využívá difrakce rovné vodivé vysoce odrazivé pásky v klidovém stavu všechny pásky rovné zrcadlo napětím se některé prohnou, vzniká difrakční mřížka Aplikované nanotechnologie MEMS a NEMS 73
77 Autofokusace Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník nutný pohyb čoček standardní řešení VCM (Voice Coil Motor) moderní řešení MEMS: tenčí, menší počet prvků menší spotřeba, rychlejší menší náklon, nižší teplota MEMS pro mobily/tablety: mikrofony, kamery, gyroskopy, akcelerometry deformovatelná optika - mechanický zoom Aplikované nanotechnologie MEMS a NEMS 74
78 Mikroelektromechanické systémy Spínání optických dat Úvod Aplikace MEMS Mikronosník komunikace přes optická vlákna vyžaduje možnost přepínání většinou pomocí opticko-elektronicko-optických přepínačů převedou světlo na elektrický signál, ten se přepíná a pak převádí zpět na optický mezikrok zavádí zpoždění, energetickou náročnost a složitost je žádoucí spínání bez přerušení optické cesty MEMS umožňuje spínání polem zrcadel vstupní svazek lze aktivací příslušného zrcadla přesměrovat do výstupního vlákna realizace až matice pohyb zrcadla je omezen dvěma zarážkami řízen digitálně není třeba přesného řízení Aplikované nanotechnologie MEMS a NEMS 75
79 Mikroelektromechanické systémy Spínání optických dat Úvod Aplikace MEMS Mikronosník realizace 2 2 vertikální torzní zrcadlo poly-si s Au vrstvou torzně uchyceno ve vertikální rámu vertikální zadní elektroda přiložení napětí přitáhne zrcadlo, světlo prochází magnetické zrcadlo změna polohy magnetickým polem spíše globální změna Aplikované nanotechnologie MEMS a NEMS 76
80 Mikroelektromechanické systémy Sofistikované přepínače Úvod Aplikace MEMS Mikronosník lze realizovat i 3D spínání 2D pole zrcadel analogové zpětnovazebné řízení zrcadel libovolný vstup lze přepnout na libovolný výstup mírně odlišné optické dráhy potřeba kvalitních zrcadel Aplikované nanotechnologie MEMS a NEMS 77
81 Mikroelektromechanické systémy Další optické MEMS Úvod Aplikace MEMS Mikronosník vlnové multiplexery světlo dopadá na mřížku difraktovaný svazek se fokuzuje na zrcátko dvě průchozí cesty dynamické spektrální ekvalizéry antireflexní přepínač vrstva nitridu tlustá 1 4 λ vzduchová mezera 3 4 λ odraznost 70 % po přiložení napětí a průhybu vrstvy klesne tloušťka mezery na λ/2 odraznost 0 % Aplikované nanotechnologie MEMS a NEMS 78
82 Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník Výroba zvedlých ploch a využití využití mikropantu polarizační dělič svazku 1 Fresnelova difrakční čočka 2 tenký film dělí TE a TM módy (dopad pod Brewsterovým úhlem) Aplikované nanotechnologie MEMS a NEMS 79
83 Mikroelektromechanické systémy Mechanické ladění a modulace Úvod Aplikace MEMS Mikronosník mechanicky laditelný laser změna vzdálenosti volí λ změna 31 nm kolem 935 nm modulace fáze mezera < λ, dochází k penetraci evan. pole mění se efektivní n a tím fáze změna optické mřížky Aplikované nanotechnologie MEMS a NEMS 80
84 Mikroelektromechanické systémy Multiplexor a analyzátor Úvod Aplikace MEMS Mikronosník vlnový demultiplexor princip Fabry-Perot λ(v) = 2[nt + h 3V 2 L 4 /(h + t/n 2 )] integrace s detektory rozsah nm při 0 10 V spektrální analyzátor tlak záření ohýbá nosník pole nosníků, mřížka rozloží Aplikované nanotechnologie MEMS a NEMS 81
85 Mikroelektromechanické systémy Radiofrekvenční MEMS Úvod Aplikace MEMS Mikronosník aplikace pro bezdrátovou komunikaci přijímače, vysílače, opakovače současné konstrukce využívají mnoho neintegrovaných prvků MEMS umožní integraci na jediném čipu Proměnné kondenzátory proměnné kapacity pomocí PN přechodů a MOS nízké Q, omezený ladicí rozsah, nelineární MEMS kapacitory změna pomocí změny: vzdálenosti desek Al deska µm 3, mezera 1,5 µm Al má nízké ρ, proto lze dosáhnout vysoké Q na vf přiložení napětí přiblíží desku k podložce překrytí desek překrytí dielektrika Aplikované nanotechnologie MEMS a NEMS 82
86 Mikroinduktory Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník běžné spirály na ploše desky mají nízké Q při vf vliv ztrát v podložce a rezistivity kovů při vf MEMS realizace: 3D induktor měděné pásky na izolujícím tělísku z Al 2 O 3 minimalizuje se plocha, která je blízko podložky 14 nh a Q = 16 při 1 GHz levitující induktor vytvořen z Cu, podpírán sloupky 14 nh, Q = 38 při 1,8 GHz svinutý induktor sbalí se sám vrstva pásků má vnitřní pnutí pásky se vzájemně protknou vrstva Cu pro lepší vodivost Aplikované nanotechnologie MEMS a NEMS 83
87 MEMS spínače Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník kapacitní vodivá membrána podepřená sloupkem na spodní elektrodě izolační vrstva ve výchozím stavu je kapacita malá slabá vazba mezi elektrodami po přiložení velkého DC napětí se membrána přitáhne kapacita je velká (malá tloušťka dielektrika) silná vazba mezi elektrodami velmi malá spotřeba energie vyhovuje pro RF, nevhodné pro DC kovové jednostranně upevněný nosník s kontaktem na vnitřní části pomocná elektroda po přiložení pomocného napětí dojde k sepnutí doba odezvy 20 µs Aplikované nanotechnologie MEMS a NEMS 84
88 MEMS rezonátory Mikroelektromechanické systémy Úvod Aplikace MEMS Mikronosník hřebenové rezonátory elektricky je lze uvést do mechanické rezonance to se projeví změnou kapacity výstupní proud má frekvenci mech. rezonance páskový filtr dva rezonující pásky spojené pružinou prostřední elektroda indukuje vibrace diskový rezonátor poly-si disk podepřený ve středu elektrody kruhově obklopují disk přivede se DC napětí a AC signál proměnné pole vyvolá radiálně působící sílu při shodě frekvencí periodická změna průměru výstupní střídavý proud malé ztráty díky upevnění Aplikované nanotechnologie MEMS a NEMS 85
89 Mikronosník Mikroelektromechanické systémy Aplikace MEMS Mikronosník Vybrané měřicí aplikace nejjednodušší MEMS/NEMS tvořen jednostranně/oboustranně upnutým páskem obdélníkový průřez charakteristické vlastnosti závisí na geometrii (L, w, d) a materiálech (E) pro dynamické aplikace rezonanční frekvence f 0 činitel jakosti Q pro statické aplikace tuhost k široký rozsah velikostí senzor nebo pohybový člen základ mnoha měřicích metod (AFM) způsob přípravy vliv pnutí analýza vibračního stavu pomocí Euler-Bernoulliho rovnice L w Aplikované nanotechnologie MEMS a NEMS 86
90 Mikroelektromechanické systémy Snímání pohybu nosníku Aplikace MEMS Mikronosník Vybrané měřicí aplikace optická detekce vyžaduje vysokou odrazivost pokovení může vést k parazitním jevům rozliší až m nevyžaduje kontakty, jednoduché, lineární problém s narušením optické dráhy (průhlednost, víry, index lomu) piezorezistivní detekce Si s vhodně tvarovanou dopovanou vrstvou nebo ZnO nevhodné pro pomalé změny vyžaduje přívody kapacitní detekce parazitní vliv změny ε výhodná integrace s CMOS tunelování elektronů princip STM Aplikované nanotechnologie MEMS a NEMS 87
91 Mikroelektromechanické systémy Aplikace MEMS Mikronosník Vybrané měřicí aplikace MEMS nosník jako měřicí systém změna stavu nosníku vlivem externích podnětů statické nedojde k pohybu bez vnějšího podnětu ohnutí vlivem síly δ = FL3 3EI ohnutí vlivem zatížení δ = w 0L 4 w 0 síla na jednotku délky 8EI Stanleyho rovnice δ = 3L2 (1 ν) σ Ed 2 σ změna mechanického napětí dynamické nosník kmitá rezonanční frekvence ω = kef pro volné kmity f i = m ef β2 i 2π k 3 m Aplikované nanotechnologie MEMS a NEMS 88
92 Mikroelektromechanické systémy Určování parametrů nosníku Aplikace MEMS Mikronosník Vybrané měřicí aplikace tuhost nosníku důležité pro statické metody metody měření výpočtem: k = 3EI L 3 rozměry pomocí optického/elektronového mikroskopu složitější určení tloušťky přesný tvar hodnota E zatížení kuličkou: podle definice k, destruktivní tepelná metoda: tepelné vibrace nosníku střední kvadratická hodnota výchylky musí odpovídat tepelné rovnováze k z 2 = k B T zatížení známým nosníkem rezonanční frekvence důležité pro dynamické metody proměřením rezonanční křivky činitel kvality Q Aplikované nanotechnologie MEMS a NEMS 89
93 Vliv zatížení Mikroelektromechanické systémy Aplikace MEMS Mikronosník Vybrané měřicí aplikace pro dynamický systém zatížení hodnotou m fi m = β2 i k 2π 3 m + m pokud tvoří vrstvu dojde ke změně I a nosník je tužší fi k = β2 i k 2π 3 m + 3E adsi ads L 3 m obě změny f m,k i = β2 i 2π 3 k m + m + 3E adsi ads L 3 (m + m) Aplikované nanotechnologie MEMS a NEMS 90
94 Mikroelektromechanické systémy Aplikace MEMS Mikronosník Vybrané měřicí aplikace Statické zatížení chemické senzory bez vnějších vlivů ohnutí souvisí s gradientem mech. napětí chemické senzory: jedna strana nosníku je pasivní druhá je aktivní vzhledem k měřené sloučenině tři rozdílné modely Aplikované nanotechnologie MEMS a NEMS 91
95 Aplikace Mikroelektromechanické systémy Aplikace MEMS Mikronosník Vybrané měřicí aplikace senzor vlhkosti umělý nos Aplikované nanotechnologie MEMS a NEMS 92
