1 Provozní pokyny Referenèní pøíruèka pro tisk Zaèínáme Pøíprava zaøízení Nastavení ovladaèe tiskárny Jiné tiskové úlohy Nastavení tiskárny Pouôití Dokumentovî server Funkce a nastaveni zaøízení Pøíloha Pøeètìte si pozornì tuto pøíruèku pøed pouôitím zaøízení a mìjte ji pøi ruce pro pozdìjçí konzultace. V zájmu bezpeèného a správného pouôití zaøízení si pøed jeho pouôitím pøeètìte Prùvodce obecnîmi nastaveními.

2 Úvod Tato pøíruèka obsahuje podrobné pokyny a poznámky k provozu a pouôití tohoto zaøízení. V zájmu vaçí bezpeènosti si tuto pøíruèku pøed pouôitím zaøízení pozornì pøeètìte. Uchovávejte tuto pøíruèku po ruce pro rychlou referenci. Dùleôité Obsah této pøíruèky mùôe bît zmìnìn bez pøedchozího upozornìní. Spoleènost v ôádném pøípadì nenese odpovìdnost za pøímé, nepøímé, mimoøádné, náhodné nebo následné çkody zpùsobené provozováním tohoto zaøízení. Nekopírujte ani netisknìte ôádnou poloôku, jejíô reprodukce je zakázána podle zákona. Kopírování a tisk následujících poloôek jsou obecnì podle zákona zakázány: bankovky, kolky, dluhopisy, akciové certifikáty, bankovní smìnky, çeky, pasy, øidièské prùkazy. Pøedcházející seznam je pouze vodítkem a není úplnî. Nepøebíráme ôádnou zodpovìdnost za jeho úplnost nebo pøesnost. Budete-li na pochybách v souvislosti s legálností kopírování nebo tisku nìkterîch poloôek, obraëte se na vaçeho právního zástupce. Varování Pouôití ovládacích prvkù nebo nastavení nebo provádìní èinností, které nejsou uvedeny v pøíruèce, mùôe zpùsobit nebezpeèné záøení. V této pøíruèce jsou pouôity dva druhy oznaèování velikosti. Toto zaøízením odkazuje na metrickou verzi. Ochranné známky Microsoft, Windows a Windows NT jsou registrované ochranné známky spoleènosti Microsoft Corporation ve Spojenîch státech a v dalçích zemích. Adobe, PostScript, Acrobat, PageMaker a Adobe Type Manager jsou registrovanîmi ochrannîmi známkami Adobe Systems Incorporated. PCL je registrovaná ochranná známka spoleènosti Hewlett-Packard. AppleTalk, Apple, Macintosh a Mac OS jsou registrovanîmi ochrannîmi známkami Apple Computer, Inc. Emulace jazyka tiskárny IPS-PRINT, Copyright Oak Technology, Inc., vçechna práva vyhrazena. UNIX je registrovanou ochrannou známkou ve Spojenîch Státech a jinîch zemích, je vîhradnì licencován pøes X/Open Company Limited. Bluetooth je celosvìtová registrovaná ochranná známka spoleènosti Bluetooth-SIG Inc. Ostatní zde pouôité názvy produktù slouôí pouze pro úèely identifikace a mohou bît ochrannîmi známkami pøísluçnîch spoleèností. Zøíkáme se veçkerîch práv tîkajících se tìchto ochrannîch známek. Øádné názvy operaèních systémù Windows jsou tyto: Úplnî název produktu Windows 95 je Microsoft Windows 95 Úplnî název produktu Windows 98 je Microsoft Windows 98 Úplnî název produktu Windows Me je Microsoft Windows Millennium Edition (Windows Me) Úplné názvy produktù Windows 2000 jsou následující: Microsoft Windows 2000 Professional Microsoft Windows 2000 Server Microsoft Windows 2000 Advanced Server Úplné názvy produktù Windows XP jsou následující: Microsoft Windows XP Home Edition Microsoft Windows XP Professional Úplné názvy produktù Windows Server 2003 jsou tyto: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition Microsoft Windows Server 2003 Web Edition Úplné názvy produktù Windows NT 4.0 jsou tyto: Microsoft Windows NT Workstation 4.0 Microsoft Windows NT Server 4.0 Poznámky Nìkteré ilustrace v této pøíruèce se mohou od tohoto zaøízení mírnì liçit. Nìkteré doplòky nemusí bît ve vçech zemích v prodeji. Podrobnosti vám sdìlí místní prodejce.

3 OBSAH Pøíruèky pro toto zaøízení...1 Symboly v této pøíruèce a jejich vîznamy Zaèínáme Ovládací panel...5 Displej...7 Ovìøení uôivatele...9 Ovìøení uôiv. kódu (Na ovládacím panelu)...9 Ovìøení uôiv. kódu (Pomocí ovladaèe tiskárny)...9 Pøihláçení uôivatele (Na ovládacím panelu)...9 Odhláçení (Na ovládacím panelu)...10 Pøihláçení (Pomocí ovladaèe tiskárny)...10 Pøipojení zaøízení...11 Poôadavky...11 Pøipojení zaøízení k hostitelskému poèítaèi pomocí kabelu USB...11 Pøipojování tohoto zaøízení k hostiteli pomocí paralelního kabelu/kabelu IEEE 1394 (SCSI tisk)...12 Pøipojení k rozhraní Ethernet...13 Nastavení papíru v boèním zásobníku...15 Nastavení vlastního formátu papíru...18 Nastavení silného papíru a fólií Pøíprava zaøízení Rychlá instalace...21 Potvrzení zpùsobu pøipojení...23 Pøipojení do sítì...23 Místní pøipojení...26 Pouôití rozhraní SmartDeviceMonitor for Client...27 Instalace nástroje SmartDeviceMonitor for Client...27 Instalace ovladaèe tiskárny PCL nebo RPCS (TCP/IP)...28 Instalace ovladaèe tiskárny PCL nebo RPCS (NetBEUI)...29 Instalace ovladaèe tiskárny PCL nebo RPCS (IPP)...31 Zmìna nastavení portu pro SmartDeviceMonitor for Client...33 Pouôívání standardního portu TCP/IP...35 Instalace ovladaèe tiskárny PCL nebo RPCS...35 Pouôívání portu LPR...37 Instalace ovladaèe tiskárny PCL nebo RPCS...37 Pouôívání jako tiskárna v síti Windows...39 Instalace ovladaèe tiskárny PCL nebo RPCS...39 Pouôití jako Tiskovî server NetWare/Vzdálená tiskárna...41 Podavaè...43 Sloôenî plakát...43 Tisk po resetování tiskárny...43 i

4 Instalace ovladaèe tiskárny pro rozhraní USB...44 Windows 98 SE/Me - USB...44 Windows USB...46 Windows XP, Windows Server USB...47 Øeçení problémù s portem USB...48 Tisk pøes paralelní port Instalace ovladaèe tiskárny PCL nebo RPCS...49 Instalace ovladaèe tiskárny, pøipojené pøes rozhraní IEEE 1394 (tisk SCSI) Windows Windows XP, Windows Server Tisk pøi propojení pøes Bluetooth...56 Podporované profily...56 Tisk pøi propojení pøes Bluetooth...56 Pokud se bìhem instalace objeví hláçení...59 Vytváøení speciálních nastavení pro tiskárnu...60 Poôadavky na obousmìrnou komunikaci...60 Kdyô je obousmìrná komunikace vypnuta...62 Instalace programu Font Manager Pouôití aplikace Adobe PageMaker verze 6.0, 6.5 nebo Nastavení ovladaèe tiskárny PCL - Pøístup k vlastnostem tiskárny...65 Windows 95/98/Me - Pøístup k vlastnostem tiskárny...65 Windows Pøístup k vlastnostem tiskárny...66 Windows XP, Windows Server Pøístup k vlastnostem tiskárny...68 Windows NT Pøístup k vlastnostem tiskárny...70 RPCS - Pøístup k vlastnostem tiskárny...72 Windows 95/98/Me - Pøístup k vlastnostem tiskárny...72 Windows Pøístup k vlastnostem tiskárny...74 Windows XP, Windows Server Pøístup k vlastnostem tiskárny...76 Windows NT Pøístup k vlastnostem tiskárny...78 ii

5 4. Jiné tiskové úlohy Pøímî tisk souboru PDF...81 Zpùsob tisku...81 Pouôití seznamu úloh Dùvìrného &zkuçebního tisku...82 Zkuçební tisk...84 Tisk Zkuçební tisk ze souboru...84 Mazání Zkuçební tisk Souboru...86 Kontrola záznamu chyb...87 Dùvìrnî tisk...89 Tisk Dùvìrnî tisk ze souboru...89 Mazání Dùvìrnî tisk Souborù...91 Kontrola Protokol chyb...92 Tøídìní...93 Tisk s finiçerem...95 Seçívání...96 Dìrování Soubìônî tisk Krycí listy Vloôenî list Uôivatelsky definované stránky Nataôení stránky Tisk ze zvoleného zásobníku Zruçení Nataôení stránky Zruçení tiskové úlohy Windows - Zruçení tiskové úlohy Nastavení tiskárny Nastavení tiskárny Nabídka Nastavení Nastavení tisk Parametry Nastavení tisk Seznam/Zkuçební tisk Údrôba Verze systému Host. rozhraní PCL Menu PS menu PDF Menu Pouôití Dokumentovî server Pøístup k Dokumentovî server iii

6 7. Funkce a nastaveni zaøízení Informace o stroji Funkce Rozhraní Seznam poloôek nastavení Web Image Monitor telnet UNIX Nastavení, která mohou bît pouôita s PostScriptem Pøíloha Software a pomocné nástroje obsaôené na disku CD-ROM Ovladaèe pro tuto tiskárnu SmartDeviceMonitor for Admin SmartDeviceMonitor for Client Øeçení problémù Chyba & Zprávy o stavu na displeji Kontrola záznamu chyb Zaøízení netiskne Jiné problémy s tiskem Systémová nastavení (Paralelní pøipojení) Preventivní opatøení pøi pouôívání systému Windows Server Preventivní opatøení pøi reôimu Terminal Server Specifikace Volby REJSTØÍK iv

7 Pøíruèky pro toto zaøízení Následující pøíruèky popisují pracovní postupy tohoto zaøízení. Chcete-li pouôit urèitou funkci, podívejte se do pøísluçné èásti návodu. Pøíruèky jsou urèeny pro urèitî druh zaøízení. Pro ètení pøíruèek ve formátu PDF potøebujete program Adobe Acrobat Reader/Adobe Reader. Máte k dispozici dva disky CD-ROM: CD-ROM 1 Operating Instructions CD-ROM 2 Scanner Driver and Document Management Utility Prùvodce obecnîmi nastaveními Poskytuje pøehled zaøízení a popisuje Systémová nastavení (jako je Nastavení zásobníku papíru), Dokumentovî server funkce a øeçení potíôí. V této pøíruèce naleznete postupy pro Adresáø, jako je registrace faxovîch èísel, elektronickîch adres a uôivatelskîch kódù. Bezpeènostní pøíruèka Tato pøíruèka je urèena pro správce tohoto zaøízení. Popisuje bezpeènostní funkce, které mohou správci pouôít pro ochranu dat pøed naruçením, nebo pro zamezení neautorizovaného pouôití zaøízení. Na tuto pøíruèku se rovnìô obraëte v pøípadì registrace správcù, a stejnì tak i v pøípadì nastavení uôivatelù a ovìøení správcù. Prùvodce sítí (soubor PDF - CD-ROM1) Obsahuje údaje o konfiguraci a ovládání tiskárny v síëovém prostøedí a pouôívání softwaru. Tato pøíruèka pokrîvá vçechny modely tiskáren, takôe obsahuje i funkce a nastavení, které nemusí bît dostupné na vaçí tiskárnì. Obrázky, ilustrace, funkce a podporované operaèní systémy se mohou liçit v závislosti na vaçem modelu. Referenèní pøíruèka pro kopírování Popisuje operace, funkce a odstraòování problémù funkce kopírování. Referenèní pøíruèka pro faxování <Základní funkce> Popisuje operace, funkce a odstraòování problémù tîkajících se funkce faxování. Referenèní pøíruèka pro faxování <Rozçíøené funkce> Popisuje rozçíøené funkce faxování, jako je nastavení øádek a postupy pro registraci identifikaèního èísla. Referenèní pøíruèka pro tisk (tento manuál) Popisuje nastavení systému, operace, funkce a odstraòování problémù pøi tisku. Referenèní pøíruèka pro skenování (soubor PDF - CD-ROM1) Popisuje operace, funkce a odstraòování problémù funkce skenování. 1

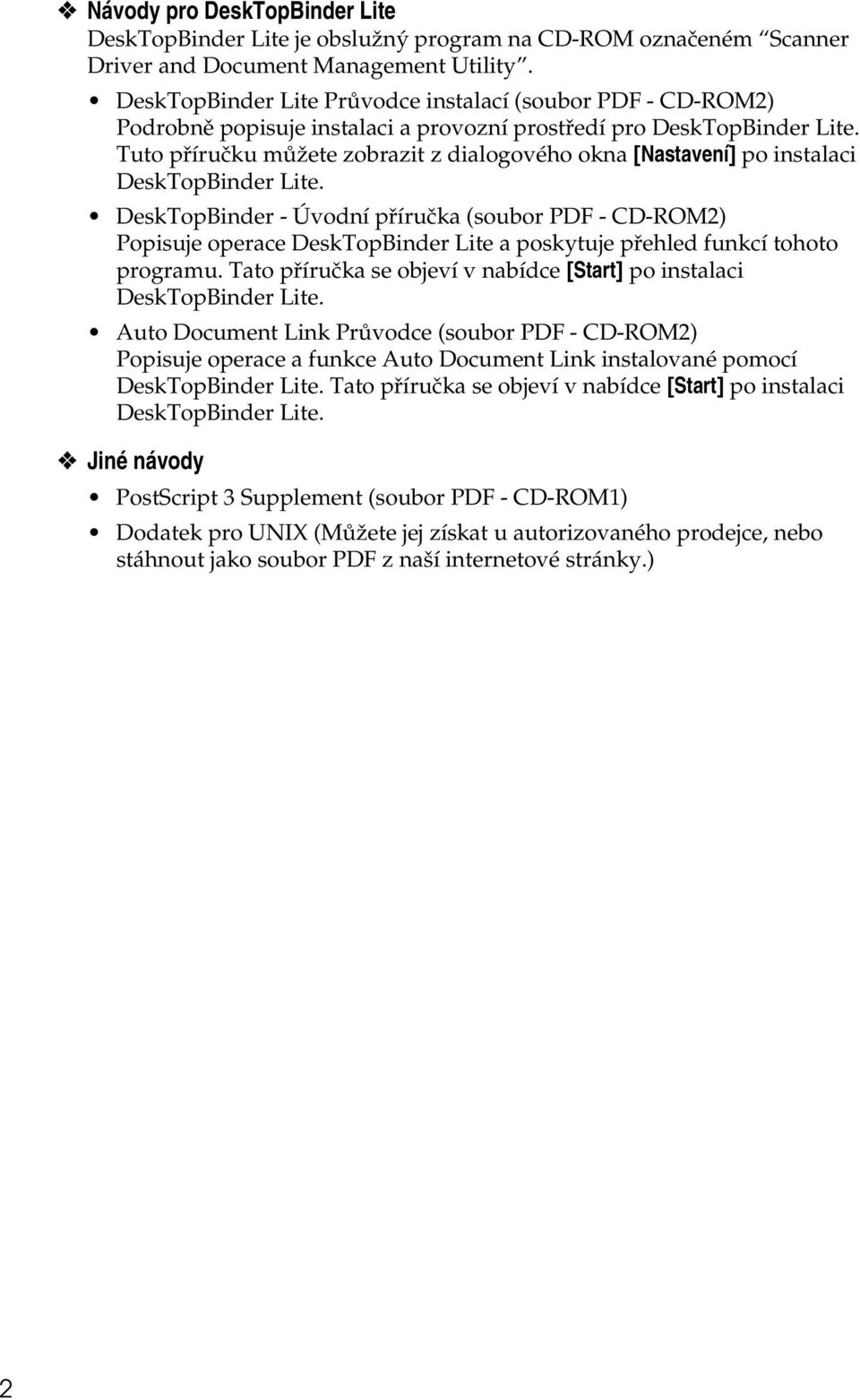

8 Návody pro DeskTopBinder Lite DeskTopBinder Lite je obsluônî program na CD-ROM oznaèeném Scanner Driver and Document Management Utility. DeskTopBinder Lite Prùvodce instalací (soubor PDF - CD-ROM2) Podrobnì popisuje instalaci a provozní prostøedí pro DeskTopBinder Lite. Tuto pøíruèku mùôete zobrazit z dialogového okna [Nastavení] po instalaci DeskTopBinder Lite. DeskTopBinder - Úvodní pøíruèka (soubor PDF - CD-ROM2) Popisuje operace DeskTopBinder Lite a poskytuje pøehled funkcí tohoto programu. Tato pøíruèka se objeví v nabídce [Start] po instalaci DeskTopBinder Lite. Auto Document Link Prùvodce (soubor PDF - CD-ROM2) Popisuje operace a funkce Auto Document Link instalované pomocí DeskTopBinder Lite. Tato pøíruèka se objeví v nabídce [Start] po instalaci DeskTopBinder Lite. Jiné návody PostScript 3 Supplement (soubor PDF - CD-ROM1) Dodatek pro UNIX (Mùôete jej získat u autorizovaného prodejce, nebo stáhnout jako soubor PDF z naçí internetové stránky.) 2

9 Symboly v této pøíruèce a jejich vîznamy Symboly V této pøíruèce jsou pouôity následující symboly: R VAROVÁNÍ: Tento symbol oznaèuje potenciálnì nebezpeènou situaci, která v pøípadì nedodrôení pokynù mùôe zpùsobit smrt nebo váôné zranìní. R POZOR: Tento symbol upozoròuje na moôné nebezpeèné situace, jejichô dùsledkem by mohla bît drobná poranìní nebo zranìní bez váônîch následkù nebo çkody na majetku, které by mohly nastat pøi nerespektování pøísluçnîch pokynù. * Vîçe uvedené pokyny slouôí pro vaçi bezpeènost. Dùleôité Pokud se tímto pokynem nebudete øídit, mùôe dojít k uvíznutí papíru, znièení originálu nebo ztrátì dat. Pøeètìte si tyto informace. Pøíprava Tento symbol upozoròuje, ôe uôivatel musí projít pøípravou a mít dostateèné znalosti nezbytné pro zahájení provozu. Tento symbol oznaèuje opatøení pro èinnost nebo kroky, které je tøeba provést po chybné operaci zaøízení. Omezení Tento symbol upozoròuje na èíselná omezení, na funkce, které nelze pouôít souèasnì, nebo na podmínky, za kterîch urèitou funkci nelze pouôít. Odkaz Tento symbol upozoròuje na odkaz. [ ] Klávesy a tlaèítka, která se zobrazují na obrazovce poèítaèe. Tlaèítka, která se zobrazují na displeji zaøízení. { } Tlaèítka zabudovaná do ovládacího panelu zaøízení. Klávesy na klávesnici poèítaèe. 3

10 4

11 1. Zaèínáme Ovládací panel 1. Indikátory Indikují chyby a stav zaøízení. d: Doplò svorky indikátor D: Doplò toner indikátor B: Vloô papír. indikátor L: Volání servisu indikátor M: Otevøenî kryt indikátor x: Indikátor zachycení papíru Viz. Prùvodce obecnîmi nastaveními. 2. Tlaèítko {Nástroje uôivatele/poèitadlo} Nástroje uôivatele Mìní vîchozí nastavení a upravuje dle vaçich poôadavkù. Poèítadlo Slouôí k zobrazení nebo tisku celkového poètu zhotovenîch kopií. 3. Displej Ukazuje stav operace, chybová hláçení a nabídky funkcí. Viz Str.7 Displej. 4. Tlaèítko {Úspora energie} Stisknìte pro zapnutí a vypnutí Reôim úsp. energie. CS-AEU034S Toto tlaèítko není aktivní bìhem operací Systémová nastavení (Nástroje uôivatele). 5. Indikátor síëového napájení Tento indikátor se rozsvítí po zapnutí hlavního vypínaèe. Dùleôité Nevypínejte hlavní vypínaè, pokud indikátor On svítí nebo bliká. Mohlo by dojít k poçkození pevného disku. 5

12 Zaèínáme 1 6. Indikátor zapnutí Tento indikátor se rozsvítí po zapnutí provozního vypínaèe. 7. Provozní spínaè Stisknutím tohoto vypínaèe zapnete napájení (indikátor On se rozsvítí). Chcete-li napájení vypnout, stisknìte tento spínaè znovu (indikátor On zhasne). 8. Tlaèítko{Vymazat/Stop} Slouôí k vymazání zadanîch dat. 9. Tlaèítko {#} Stisknìte po zadání hodnoty. 10. Èíselná tlaèítka Pouôijte pro zadání hodnoty pro rùzná nastavení. 11. Funkèní tlaèítka Stisknutím se pøepíná mezi obrazovkami Kopírka, Dokumentovî server, Fax, Tiskárna a Skener. Indikátor vybrané funkce se rozsvítí. 12. Indikátory stavu funkce Informuje o stavu pøedchozích funkcí: Zelenî: Funkce je aktivní. Èervenî: Funkce byla pøeruçena. 13. m: Indikátor pøíjmu dat Indikátor pøíjmu dat ukazuje stav operace pøíjmu dat z poèítaèe. Tento indikátor pøi pøíjmu dat bliká. Tento indikátor svítí, kdyô jsou v zaøízení data, která dosud nebyla vytiçtìna. 6

13 Ovládací panel Displej Tato èást popisuje konfiguraci pomocí ovládacího panelu pøi zvolení funkce tisku. Dùleôité Je-li zaøízení ve stavu online, bìhem provádìní nastavení pøejde do stavu offline. Po ukonèení nastavení, se zaøízení automaticky vrátí do stavu online. Pokud provedete nastavení a zaøízení je ve stavu offline, v tomto stavu zùstane i nadále. Zobrazené poloôky funkcí slouôí jako vîbìrová tlaèítka. Poloôku lze vybrat nebo zadat lehkîm stisknutím tìchto tlaèítek. Vybráním nebo zadáním poloôky na displeji se tato poloôka zvîrazní. Çedá tlaèítka nelze pouôít (napø. ). 1 CS-AEU039S 1. Provozní stavy nebo hláçení Zobrazuje aktuální stav zaøízení, jako napø. "Pøipraven", "Offline" a "Tisk...". Informace o tiskové úloze (ID uôivatele a název dokumentu) se zobrazí v této èásti. 2. Tlaèítko [f Online]/Tlaèítko [ Offline] Pouôitím tìchto tlaèítek mùôete pøepínat zaøízení mezi reôimy online a offline. Jestliôe je zaøízení ve stavu online, mùôe pøijímat data z poèítaèe. Jestliôe je zaøízení ve stavu offline, nemùôe pøijímat data z poèítaèe. 3. Tlaèítko [Nataôení stránky] Stisknutím tohoto tlaèítka vytisknete vçechna data ve vstupní pamìti tiskárny. Pokud je zaøízení ve stavu online, indikace stavu má mençí kontrast. Tato funkce není dostupná pøi pouôití jazyka tiskárny RPCS. 4. Tlaèítko [Reset úlohy] Slouôí ke zruçení aktuální úlohy. Pokud stisknete toto tlaèítko a zaøízení je ve stavu offline a byl zvolen reôim Hex Dump, reôim Hex Dump bude zruçen. 7

14 Zaèínáme 1 5. [Seznam úloh dùv. & zkuç. tisku] Stiskem zobrazíte úlohy Dùvìrného/Zkuçebního tisku odeslané z poèítaèe. 6. [Protokol chyb] Stiskem zobrazíte protokoly chyb, jako jsou tiskové úlohy Dùvìrného/Zkuçebního tisku odeslané z poèítaèe. 7. [Seznam úloh spoolovaného tisku] Stiskem zobrazíte zaøazené úlohy. 8. Tlaèítko [VStav zásob. papíru] Zobrazí se nastavení zásobníku. Po zapnutí napájení se zobrazí displej kopírování. To je vîchozí nastavení. Toto vîchozí nastavení lze zmìnit. Viz. Prùvodce obecnîmi nastaveními. 8

15 Ovìøení uôivatele Ovìøení uôivatele Je-li nastaveno ovìøení uôivatele (Ovìøení uôiv. kódu, Základní ovìøení, Ovìøení Windows nebo Ovìøení LDAP), zobrazí se ovìøovací obrazovka. Dokud není vloôeno správné uôivatelské jméno a heslo, pouôívání zaøízení není moôné. Pøihlaçte se pro práci na stroji, a odhlaçte se po ukonèení práce. Odhlaçujte se, aby jste zabránili neautorizovanîm uôivatelùm v pouôívání zaøízení. 1 Kontaktujte Správce uôivatelù, aby vám pøidìlil uôivatelské jméno, heslo, a kód uôivatele. Pro rùzné typy ovìøování uôivatele kontaktujte odpovìdné správce. Pro ovìøení uôivatelského kódu vloôte èíslo, které je registrováno v Adresáø jako pøihlaçovací jméno jako uôivatelskî kód. Ovìøení uôiv. kódu (Na ovládacím panelu) Kdyô je nastaveno ovìøování uôivatelù, objeví se následující obrazovka. Vloôte uôivatelskî kód (osm èísel), a stisknìte [#]. Ovìøení uôiv. kódu (Pomocí ovladaèe tiskárny) Kdyô je nastaveno ovìøování uôivatelù, zadejte uôivatelskî kód do vlastností tiskárny v ovladaèi tiskárny. Podrobnosti v nápovìdì ovladaèe tiskárny. Pøihláçení uôivatele (Na ovládacím panelu) Øiïte se níôe uvedenîm postupem pro pøihláçení, kdyô je nastaveno základní pøihláçení, Pøihláçení do Windows, nebo pøihláçení LDAP. A Stiskem [Zadat] pro [Pøihlaçovací uôivateleské jméno]. 9

16 Zaèínáme 1 B Vloôte uôivatelské jméno a stisknìte [OK]. C Stiskem [Zadat] pro [Pøihlaçovací heslo]. D Vloôte uôivatelské jméno a stisknìte [OK]. E Stisknìte tlaèítko [Pøihláçení]. Jakmile je uôivatel ovìøen, objeví se obrazovka funkce, kterou pouôíváte. Odhláçení (Na ovládacím panelu) Øiïte se níôe uvedenîm postupem pro odhláçení, je-li nastaveno Základní ovìøení, Ovìøení Windows nebo Ovìøení LDAP. A Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo}. B Stisknìte [ Odhláçení]. C Stisknìte tlaèítko [Ano]. D Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo}. Pøihláçení (Pomocí ovladaèe tiskárny) Je-li nastaveno Základní ovìøení, Ovìøení Windows nebo Ovìøení LDAP, proveïte nastavení çifrování ve vlastnostech tiskárny ovladaèe tiskárny a poté zadejte pøihlaçovací uôivatelské jméno a heslo. Podrobnosti v nápovìdì ovladaèe tiskárny. Pøi pøihláçení pomocí ovladaèe tiskárny není odhlaçování zapotøebí. 10

17 Pøipojení zaøízení Pøipojení zaøízení Odkaz Informace o pøipojení zaøízení do sítì Ethernet a bezdrátové sítì LAN naleznete v Prùvodci sítí. Informace o spojení pomocí rozhraní Bluetooth naleznete v návodu pøibaleném s doplòkovîm rozhraním Bluetooth. 1 Poôadavky Neô zaènete zaøízení pouôívat, zkontrolujte, zda byly splnìny veçkeré poôadavky tîkající se napájení a prostøedí. Zaøízení pøipojte k hostitelskému poèítaèi pomocí paralelního portu, karty síëového rozhraní nebo obou rozhraní. Zkontrolujte, zda máte k dispozici vçechny kabely, konektory a elektrické zásuvky potøebné k pøipojení zaøízení k hostitelskému poèítaèi nebo k síti. Pøipojení zaøízení k hostitelskému poèítaèi pomocí kabelu USB Zaøízení mùôete pøipojit k hostitelskému poèítaèi pomocí kabelu pro rozhraní USB. Toto zaøízení není dodáváno s kabelem rozhraní USB. Nezapomeòte koupit vhodnî kabel k zaøízení a poèítaèi. K pøipojení zaøízení k hostitelskému poèítaèi pomocí kabelu rozhraní USB postupujte následovnì. A Pøipojte kabel rozhraní USB 2.0 k portu USB na pravé stranì zaøízení. B Druhî konec pøipojte k portu USB hostitelského poèítaèe. Karta rozhraní USB 2.0 je podporována Windows 98 SE/Me/2000/XP, Windows Server 2003, Mac OS X v10.3 nebo vyççími verzemi. Pro Windows 98 SE/Me: Nezapomeòte nainstalovat souèást USB Printing Support. Pokud pouôíváte USB 2.0 v systémech Windows 98 SE/Me, je moôné dosáhnout jen rychlosti odpovídající rozhraní USB verze 1.1. Pro Mac OS: Mac OS podporuje pouze standardní port USB. Pouôíváte-li rozhraní USB 2.0 v Mac OS, je moôné dosáhnout jen rychlosti odpovídající USB AEU001S

18 Zaèínáme 1 Pøipojování tohoto zaøízení k hostiteli pomocí paralelního kabelu/kabelu IEEE 1394 (SCSI tisk) Zaøízení propojte s hostitelskîm poèítaèem pøes volitelnou paralelní kartu nebo volitelnou kartu s rozhraním IEEE S tímto zaøízením se paralelní kabel pro pøipojení k hostitelskému poèítaèi nedodává. Paralelní rozhraní zaøízení je standardní obousmìrné rozhraní. Vyôaduje standardní 36kolíkovî paralelní kabel vyhovující normì IEEE 1284 a paralelní port na hostitelském poèítaèi. Nezapomeòte koupit vhodnî kabel k zaøízení a poèítaèi. Nepouôívejte paralelní kabel delçí neô 3 m. Jmenovité napìtí konektoru rozhraní: Max. 5 V K pøipojení zaøízení k hostitelskému poèítaèi pomocí paralelního kabelu nebo kabelu rozhraní IEEE 1394 postupujte následovnì. Dùleôité Pøed spojením zaøízení s poèítaèem pomocí kabelu rozhraní zkontrolujte, zda se zaøízení nepouôívá. Potom zaøízení i poèítaè vypnìte. Pouôívejte pouze urèenî kabel rozhraní. Jiné kabely mohou zpùsobit rádiové ruçení. A Vypnìte hlavní vypínaè na zaøízení a poèítaèi. Dùleôité Pøed vypnutím hlavního vypínaèe si pøeètìte Prùvodce obecnîmi nastaveními. B Zasuòte kabel do konektoru rozhraní na zaøízení. Paralelní pøipojení AEU002S 12

19 Pøipojení zaøízení Pøipojení IEEE 1394 (SCSI tisk) 1 AEU003S C Druhî konec kabelu pøipojte k portu rozhraní poèítaèe. D Zapnìte hlavní vypínaè zaøízení. E Zapnìte poèítaè. Pouôíváte-li Windows 95/98/Me/2000/XP a Windows Server 2003, mùôe se stát, ôe se pøi zapnutí poèítaèe objeví instalaèní obrazovka ovladaèe tiskárny. V tom pøípadì kliknìte na této obrazovce na tlaèítko [Storno]. Dalçí informace viz Str.21 Pøíprava zaøízení. Poèítaè a zaøízení jsou nyní pøipojené. Dále je tøeba nainstalovat ovladaè tiskárny. Více informací o instalaci ovladaèe tiskárny viz Str.21 Pøíprava zaøízení. Pøipojení k rozhraní Ethernet Karta síëového rozhraní podporuje pøipojení 10 BASE-T a 100 BASE-TX. Dùleôité Pøed pøipojením se dotknìte kovové èásti, abyste se uzemnili. Odvede to pøípadnî statickî náboj. A Jádro Ethernetového kabelu je dodáváno s tímto zaøízením. Smyèka ethernetového kabelu musí bît pøibliônì 15 cm (6 palcù) (A) od konce kabelu na stranì zaøízení. AEV047S 13

20 Zaèínáme B Vypnìte hlavní vypínaè zaøízení. 1 Dùleôité Ujistìte se, ôe napájení je vypnuto. Viz. Prùvodce obecnîmi nastaveními. C Pøipojte ethernetovî kabel k portu 10 BASE-T / 100 BASE-TX. AEU040S D Zapnìte hlavní vypínaè. ZKRH050E 1. Kontrolka (zelená) Zùstává zelená, kdyô je zaøízení správnì pøipojeno do sítì. 2. Kontrolka (ôlutá) Rozsvítí se, kdyô 100 BASE-TX pracuje. Zhasne, kdyô pracuje 10 BASE-T. 14

21 Nastavení papíru v boèním zásobníku Nastavení papíru v boèním zásobníku Tato èást obsahuje informace o nastavení papíru pro boèní zásobník. Boèní zásobník pouôijte k tisku na prùhledné fólie, çtítky, silnî papír a obálky, které nelze vkládat do zásobníku papíru. 1 Odkaz Informace o vkládání papíru do bìôného zásobníku: Prùvodce obecnîmi nastaveními. Kdyô vkládáte hlavièkovî papír, dávejte pozor na jeho orientaci. Viz. Prùvodce obecnîmi nastaveními. Papír splòující uvedené rozmìry lze vloôit do boèního zásobníku: Vertikálnì: mm (3,6-12,1 palcù) Horizontálnì: mm (5,9-23,7 palcù) Do boèního zásobníku vkládejte papír tak, aby strana, na které chcete tisknout byla smìrem dolù. Po vloôení OHP folií nebo silného papíru do boèního zásobníku nastavte druh papíru v zaøízení pomocí ovládacího panelu nebo ovladaèe tiskárny. Poèet stránek, které lze vloôit do boèního zásobníku, závisí na typu papíru. Papír se vkládá do boèního zásobníku tak, aby byl první tiçtìnî list vespod a tiskem vzhùru. Omezení Pøi tisku z boèního zásobníku nejsou dostupné následující funkce: Oboustrannî tisk Aut. volba zásobníku Automatické pøepínání zásobníkù Tøídìní otoèením Seçívání (je-li instalována volitelná jednotka) Dìrování (je-li instalována volitelná jednotka) Dùleôité Pøi tisku pomocí funkce tiskárny je originální obraz vôdy otoèen o 180 stupòù (orientace tisknutîch obrazù je opaèná, neô pøi pouôití funkce kopírování). Pokud tisknete na papír s konkrétními poôadavky na smìr tisku, napøíklad obálky a hlavièkové papíry, nezapomeòte papír pøed podáním otoèit o 180 stupòù. Pøi tisku dat z poèítaèe musíte nastavit formát papíru pomocí ovladaèe tiskárny. Formát papíru nastavenî pomocí ovladaèe tiskárny má pøednost pøed formátem nastavenîm na ovládacím panelu. 15

22 Zaèínáme A Otevøete boèní zásobník. 1 AEU004S B Upravte vymezovaèe papíru na formát papíru. Dùleôité Jestliôe vymezovaèe papíru nejsou nastaveny podle formátu papíru, mùôe docházet k çikmému tisku nebo k chybnému podání papíru. C Papír opatrnì zasunujte lícem nahoru do boèního zásobníku, dokud neuslyçíte zvukovî signál. 1. Nástavec 2. Vymezovaèe papíru AEU011S 16 Zvukovî signál se neozve, pokud je zvuk vypnutî. Opatrnì vloôte papír aô nadoraz. Nevkládejte papíry nad limitní znaèku, jinak mùôe docházet k çikmému tisku nebo k chybnému podání. Otevøením nástavce lze podepøít papíry formátu vìtçího neô A4 L, 8 1 / 2 " 11" palcù L. Papíry prolistujte, aby se mezi listy dostal vzduch, zabráníte tak podání více listù najednou. Pøi vkládání fólie dejte pozor, zda jsou pøední a zadní strana správnì umístìny. Pøi tisku na fólie a silnî papír vyberte typ papíru (nad 127,9 g/m 2 ). Více podrobností najdete na Str.19 Nastavení silného papíru a fólií.

23 Nastavení papíru v boèním zásobníku D Vyberte formát papíru. Formát papíru lze nastavit pomocí ovladaèe tiskárny. Následující postupy nejsou nutné, nastavujete-li formát papíru pomocí ovladaèe tiskárny. Formát papíru nastaven pomocí ovladaèe tiskárny má pøednost pøed formátem nastavenîm na ovládacím panelu. Pokud ovladaè tiskárny nepouôíváte, proveïte nastavení na ovládacím panelu. Silnî papír a prùhledné fólie jsou dopraveny lícem nahoru na pøedchozí stránku, je tudíô potøeba vytiçtìné stránky pøerovnat, aby byly ve správném poøadí. Vyvarujete se toho tak, ôe zadáte [Obrátit poøadí tisku] vnastavení ovladaèe tiskárny RPCS, aby tisk vycházel ve správném poøadí stránek. 1 Odkaz Nastavení ovladaèe tiskárny je vysvìtleno v nápovìdì k ovladaèi tiskárny. Podrobnosti o nastavení vlastních formátù viz Str.18 Nastavení vlastního formátu papíru. A Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo} na ovládacím panelu. CS-AEU035S B Stisknìte tlaèítko [Systémová nastavení]. C Zvolte kartu [Nastavení zás. pap.]. D Tlaèítko [TDalçí] slouôí k procházení seznamù. E Stisknìte tlaèítko [Formát papíru boè. zás. tiskárny]. F Vyberte formát papíru. Seznam lze procházet tlaèítkem [UZpìt] nebo [TDalçí]. Pøi tisku na silnî papír a fólie vyberte typ papíru. Více podrobností najdete na Str.19 Nastavení silného papíru a fólií. G Stisknìte tlaèítko [OK]. H Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo}. 17

24 Zaèínáme Nastavení vlastního formátu papíru 1 Vlastní formáty lze nastavit také pomocí ovladaèe tiskárny. Následující postupy nejsou nutné, nastavujete-li vlastní formát pomocí ovladaèe tiskárny. Nastavení vlastního formátu pomocí ovladaèe tiskárny má pøednost pøed nastavením na panelu displeje tiskárny. Pokud ovladaè tiskárny nepouôíváte, proveïte nastavení na ovládacím panelu. Odkaz Nastavení ovladaèe tiskárny je vysvìtleno v nápovìdì k ovladaèi tiskárny. A Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo} na ovládacím panelu. B Stisknìte tlaèítko [Systémová nastavení]. C Zvolte kartu [Nastavení zás. pap.]. D Tlaèítko [TDalçí] slouôí k procházení seznamù. E Stisknìte tlaèítko [Formát papíru boè. zás. tiskárny]. F Stisknìte tlaèítko [Uôiv. form.]. Pokud je vlastní formát nastaven, stisknìte [Zmìnit formát]. G Stisknìte tlaèítko. H Èíselnîmi tlaèítky zadejte svislî rozmìr papíru a stisknìte tlaèítko [#]. I Stisknìte tlaèítko. J Èíselnîmi tlaèítky zadejte vodorovnî rozmìr papíru a stisknìte tlaèítko [#]. K Stisknìte tlaèítko [OK]. Zobrazí se zadané formáty papíru. L Stisknìte tlaèítko [OK]. M Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo}. 18

25 Nastavení papíru v boèním zásobníku Nastavení silného papíru a fólií Nastavení papíru lze provést také pomocí ovladaèe tiskárny. Následující postupy nejsou nutné, nastavujete-li formáty papíru pomocí ovladaèe tiskárny. Nastavení formátu papíru pomocí ovladaèe tiskárny má pøednost pøed nastavením na panelu displeje tiskárny. Pokud ovladaè tiskárny nepouôíváte, proveïte nastavení na ovládacím panelu. 1 Odkaz Nastavení ovladaèe tiskárny je vysvìtleno v nápovìdì k ovladaèi tiskárny. A Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo} na ovládacím panelu. B Stisknìte tlaèítko [Systémová nastavení]. C Zvolte kartu [Nastavení zás. pap.]. D Tlaèítko [TDalçí] slouôí k procházení seznamù. E Stisknìte [Typ Papíru: : Boèní Zásobnik]. F Vyberte poloôku [OHP fólie] nebo [Silnî papír]. G Stisknìte tlaèítko [OK]. Zobrazí se vybranî typ papíru. H Stisknìte tlaèítko {Nástroje uôivatele/poèitadlo}. Provedená nastavení zùstanou platná, dokud nebudou zmìnìna. Po vytisknutí úlohy na fólii nebo silnî papír nezapomeòte obnovit nastavení pro dalçí osobu. 19

26 Zaèínáme 1 20

27 2. Pøíprava zaøízení Rychlá instalace Uôivatelé Windows 95/98/Me/2000/XP, Windows Server 2003, nebo Windows NT 4.0 mohou jednoduçe instalovat tento software z dodávaného CD-ROM. Pouôitím Rychlé instalace se nainstalují ovladaè tiskárny PCL a/nebo ovladaè tiskárny RPCS a SmartDeviceMonitor for Client v síëovém prostøedí, bude nastaven port TCP/IP. Dùleôité Pro instalaci ovladaèe tiskárny v systémech Windows 2000/XP Professional, Windows Server 2003, nebo Windows NT 4.0, musíte mít úèet, kterî má oprávnìní pro správu tiskáren. Pøihlaste se jako správce. Funkce Rychlá instalace není dostupná, kdyô je tiskárna pøipojena pøes rozhraní USB. Jestli pouôíváte pøipojení USB, obraëte se na Str.44 Instalace ovladaèe tiskárny pro rozhraní USB. A Zavøete vçechny spuçtìné aplikace. B Vloôte disk CD-ROM do jednotky CD-ROM. Spustí se instalátor. Pøi urèitém nastavení operaèního systému nemusí automatické spuçtìní fungovat. V takovém pøípadì spusëte program Setup.exe v koøenovém adresáøi disku CD-ROM. C Zvolte jazyk rozhraní a kliknìte na tlaèítko [OK]. Vîchozím jazykem rozhraní je angliètina. D Kliknìte na tlaèítko [Rychlá instalace]. V dialogovém oknì [Licenèní smlouva] se zobrazí licenèní smlouva o softwaru. E Po pøeètení licenèní smlouvy klepnìte na tlaèítko [Se smlouvou souhlasím] a poté klepnìte na [Dalçí >]. F V dialogovém oknì [Vybrat tiskárnu] zvolte zaøízení, které chcete pouôívat. Pro síëové pøipojení pomocí protokolù TCP/IP, vyberte zaøízení, jehoô adresa IP je zobrazena v [Pøipojit k]. Pro paralelní pøipojení vyberte zaøízení, jehoô port tiskárny je zobrazen v [Pøipojit k]. G Klepnìte na [Instalovat]. Spustí se instalace ovladaèe tiskárny. 21

28 Pøíprava zaøízení H Kliknìte na tlaèítko [Dokonèit] Mùôe se objevit oznámení o restartu poèítaèe. Pro dokonèení instalace restartujte poèítaè. I Klepnìte na [Vîstup] v prvním dialogovém oknì instalátoru a poté vyjmìte CD-ROM. 2 Pokud chcete zastavit instalaci vybraného programu, kliknìte na tlaèítko [Storno] neô se instalace dokonèí. Pøi urèitém nastavení operaèního systému nemusí automatické spuçtìní fungovat. V takovém pøípadì spusëte program Setup.exe v koøenovém adresáøi disku CD-ROM. Vyberte zaøízení, jehoô IP adresa je zobrazena v [Pøipojit k] pro instalaci SmartDeviceMonitor for Client s pouôitím TCP/IP. Odkaz Rychlá instalace není moôná, pokud není zapnuta obousmìrná komunikace mezi zaøízením a poèítaèem pøes paralelní rozhraní. Viz Str.62 Kdyô je obousmìrná komunikace vypnuta pro podrobnosti o obousmìrné komunikaci mezi zaøízením a poèítaèem. 22

29 Potvrzení zpùsobu pøipojení Potvrzení zpùsobu pøipojení Toto zaøízení podporuje síëové a místní pøipojení. Pøed instalací ovladaèe tiskárny zjistìte, jak je zaøízení pøipojeno. Øiïte se pokyny pro instalaci ovladaèe, které odpovídají zpùsobu pøipojení. Pøipojení do sítì 2 Toto zaøízení mùôe bît pouôito jako tiskovî port Windows, nebo síëová tiskárna. Pouôití tohoto zaøízení jako tiskového portu Windows Síëová pøipojení mohou bît uskuteènìna pomocí rozhraní Ethernet, IEEE b, a IEEE 1394 (IP pøes 1394). Dostupné porty jsou urèeny v závislosti na verzi operaèního systému Windows a pouôitém zpùsobu pøipojení. CS ZZZ004S Windows 95/98 Zpùsob pøipojení Ethernet/IEEE b IEEE 1394 (IP pøes 1394) Dostupné porty SmartDeviceMonitor for Client port Ôádné Windows Me Zpùsob pøipojení Ethernet/IEEE b IEEE 1394 (IP pøes 1394) Dostupné porty SmartDeviceMonitor for Client port SmartDeviceMonitor for Client port 23

30 Pøíprava zaøízení 2 Windows 2000 Zpùsob pøipojení Ethernet/IEEE b IEEE 1394 (IP pøes 1394) Windows XP Zpùsob pøipojení Ethernet/IEEE b IEEE 1394 (IP pøes 1394) Windows Server 2003 Zpùsob pøipojení Ethernet/IEEE b IEEE 1394 (IP pøes 1394) Systém Windows NT 4.0 Zpùsob pøipojení Ethernet/IEEE b IEEE 1394 (IP pøes 1394) Dostupné porty SmartDeviceMonitor for Client port Standard TCP/IP Paralelní port Ôádné Dostupné porty SmartDeviceMonitor for Client port Standard TCP/IP Paralelní port SmartDeviceMonitor for Client port Standard TCP/IP Dostupné porty SmartDeviceMonitor for Client port Standard TCP/IP Paralelní port SmartDeviceMonitor for Client port Standard TCP/IP Dostupné porty SmartDeviceMonitor for Client port Paralelní port Ôádné Odkaz Viz vysvìtlení, jak instalovat ovladaè tiskárny pro kaôdî typ portu. Pro rozhraní SmartDeviceMonitor for Client viz Str.27 Pouôití rozhraní SmartDeviceMonitor for Client. Pro standardní rozhraní TCP/IP viz Str.35 Pouôívání standardního portu TCP/IP. Pro paralelní rozhraní viz Str.37 Pouôívání portu LPR. 24

31 Potvrzení zpùsobu pøipojení Pouôití jako síëová tiskárna Toto zaøízení mùôe bît pouôíváno jako síëová tiskárna Windows, tiskovî server NetWare, nebo vzdálená tiskárna NetWare. 2 ZZZ003S Odkaz Viz vysvìtlení, jak instalovat ovladaè tiskárny pro kaôdî typ síëové tiskárny. Pro síëovou tiskárnu Windows viz Str.39 Pouôívání jako tiskárna v síti Windows. Pro tiskovî server NetWare a vzdálenou tiskárnu viz Str.41 Pouôití jako Tiskovî server NetWare/Vzdálená tiskárna. 25

32 Pøíprava zaøízení Místní pøipojení 2 Místní pøipojení mohou bît provedena pøes rozhraní paralelní, USB, IEEE 1394 (SCSI tisk) a Bluetooth. Verze operaèního systému Windows urèují dostupné zpùsoby pøipojení. Windows 95: Paralelní pøipojení Windows 98: Paralelní pøipojení Windows 98 SE/Me: Pøipojení USB, paralelní a Bluetooth Windows 2000: Pøipojení USB, paralelní, IEEE 1394 (SCSI tisk) a Bluetooth Windows XP: Pøipojení USB, paralelní, IEEE 1394 (SCSI tisk) a Bluetooth Windows Server 2003: Pøipojení USB, paralelní, IEEE 1394 (SCSI tisk) a Bluetooth Windows NT 4.0: Paralelní pøipojení Odkaz Viz vysvìtlení, jak instalovat ovladaè tiskárny pro kaôdî zpùsob pøipojení. Pro pøipojení USB viz Str.44 Instalace ovladaèe tiskárny pro rozhraní USB. Pro paralelní pøipojení viz Str.49 Tisk pøes paralelní port.. Pro pøipojení IEEE 1394 (SCSI tisk) viz Str.51 Instalace ovladaèe tiskárny, pøipojené pøes rozhraní IEEE 1394 (tisk SCSI). Pro pøipojení pøes Bluetooth viz Str.56 Tisk pøi propojení pøes Bluetooth. 26

33 Pouôití rozhraní SmartDeviceMonitor for Client Pouôití rozhraní SmartDeviceMonitor for Client Instalace nástroje SmartDeviceMonitor for Client Dùleôité Pro instalaci SmartDeviceMonitor for Client v systémech Windows 2000/XP Professional, Windows Server 2003, nebo Windows NT 4.0, musíte mít úèet, kterî má oprávnìní pro správu tiskáren. Pøihlaste se jako správce. Nainstalujte SmartDeviceMonitor for Client pøed instalací ovladaèe tiskárny pro pouôívání portu SmartDeviceMonitor for Client. A Zavøete vçechny spuçtìné aplikace. B Vloôte disk CD-ROM do jednotky CD-ROM. Spustí se instalátor. Pøi urèitém nastavení operaèního systému nemusí automatické spuçtìní fungovat. V takovém pøípadì spusëte program Setup.exe v koøenovém adresáøi disku CD-ROM. C Zvolte jazyk rozhraní a kliknìte na tlaèítko [OK]. Vîchozím jazykem rozhraní je angliètina. D Kliknìte na tlaèítko [SmartDeviceMonitor for Client/Správce]. E SmartDeviceMonitor for Client Spustí se instalátor. F V dialogovém oknì [Licenèní smlouva] se zobrazí licenèní smlouva o softwaru. Po pøeètení jejího obsahu kliknutím na tlaèítko [Se smlouvou souhlasím], potvrïte souhlas a potom kliknìte na tlaèítko [Dalçí]. G Klepnìte na [SmartDeviceMonitor for Client] a poté na [Dalçí >]. SmartDeviceMonitor for Client Spustí se instalátor. H Postupujte podle pokynù na obrazovce pro instalaci SmartDeviceMonitor for Client. I Kliknìte na tlaèítko [Dokonèit]. Pokud je po vás poôadováno restartovat poèítaè po instalaci SmartDeviceMonitor for Client, restartujte poèítaè. 2 Pokud chcete zastavit instalaci vybraného programu, kliknìte na tlaèítko [Storno] neô se instalace dokonèí. 27

34 Pøíprava zaøízení Instalace ovladaèe tiskárny PCL nebo RPCS (TCP/IP) 2 Dùleôité Pro instalaci tohoto ovladaèe tiskárny v systémech Windows 2000/XP Professional, Windows Server 2003, nebo Windows NT 4.0, musíte mít úèet, kterî má oprávnìní pro správu tiskáren. Pøihlaste se jako správce nebo èlen skupiny Power Users. A Zavøete vçechny spuçtìné aplikace. B Vloôte disk CD-ROM do jednotky CD-ROM. Spustí se instalátor. Pøi urèitém nastavení operaèního systému nemusí automatické spuçtìní fungovat. V takovém pøípadì spusëte program Setup.exe v koøenovém adresáøi disku CD-ROM. C Zvolte jazyk rozhraní a kliknìte na tlaèítko [OK]. Vîchozím jazykem rozhraní je angliètina. D Kliknìte na [Ovladaèe tiskárny PCL/RPCS]. E V dialogovém oknì [Licenèní smlouva] se zobrazí licenèní smlouva o softwaru. Po pøeètení licenèní smlouvy klepnìte na tlaèítko [Se smlouvou souhlasím] a poté klepnìte na [Dalçí]. F Vyberte ovladaè tiskárny, kterî chcete pouôít, v dialogovém oknì [Vybrat program]. Mùôete vybrat nìkolik ovladaèù souèasnì. G Vyberte typ zaøízení, které chcete pouôívat. Název tiskárny mùôe bît zmìnìn v oknì [Zmìna nastavení pro "Název tiskárny"]. H Poklepáním na název tiskárny zobrazte nastavení tiskárny. Podrobnosti, uvedené v [Komentáø:], [Ovladaè:] a [Rozhraní:] se mìní v závislosti na operaèním systému, typu tiskárny a rozhraní. I Vyberte poloôku [Port:] a kliknìte na tlaèítko [Pøidat]. J Vyberte poloôku [SmartDeviceMonitor], a kliknìte na tlaèítko [Novî Port...]. K Klepnìte na [TCP/IP] a poté na [Hledej]. Objeví se seznam tiskáren, pouôívajících TCP/IP. 28

35 Pouôití rozhraní SmartDeviceMonitor for Client L Vyberte tiskárnu, kterou chcete pouôívat, a kliknìte na [OK]. Objeví se pouze tiskárny, které odpoví na volání z poèítaèe. Chcete-li pouôívat tiskárnu, která zde není uvedena, kliknìte na [Zadat adresu] a napiçte adresu IP nebo síëovî název zaøízení. V systémech Windows 95/98/Me nemùôete pouôít adresu IP, která se èásteènì shoduje s jinou, aktuálnì pouôívanou. Pokud napøíklad jiô pouôíváte adresu nelze pouôít xx. Nebo pokud pouôíváte , adresu nelze pouôít. M Zkontrolujte, zda je port vybrané tiskárny zobrazen v [Port:]. N Nastavte uôivatelské kódy, pokud jsou potøebné. To umoôní uôivateli SmartDeviceMonitor for Admin zobrazit a zkontrolovat statistiky o poètu listù, které vytiskl kaôdî uôivatel. Více podrobností najdete v SmartDeviceMonitor for Admin Nápovìdì. Mùôe bît vloôeno aô 8 èísel. Nelze pouôít ani písmena, ani jiné znaky. O Zaçkrtnutím políèka [Vîchozí tiskárna] nastavte tiskárnu jako vîchozí. P Kliknìte na tlaèítko [Dokonèit]. Spustí se instalace. Q Kliknìte na [Dokonèit] v dialogovém oknì instalace. Mùôe se objevit oznámení o restartu poèítaèe. Pro dokonèení instalace restartujte poèítaè. 2 Odkaz Pokud je jiô instalována novìjçí verze ovladaèe tiskárny, objeví se zpráva. Pokud se to stane, nemùôete instalovat ovladaè tiskárny pomocí automatického spuçtìní. Pokud stále chcete instalovat ovladaè, pouôijte pro instalaci [Pøidat tiskárnu]. Viz Str.59 Pokud se bìhem instalace objeví hláçení. Instalace ovladaèe tiskárny PCL nebo RPCS (NetBEUI) Dùleôité Pro instalaci tohoto ovladaèe tiskárny v systémech Windows 2000 a Windows NT 4.0 musíte mít úèet, kterî má oprávnìní pro správu tiskáren. Pøihlaste se jako správce nebo èlen skupiny Power Users. Windows XP a Windows Server 2003 nepodporují NetBEUI. Na tiskárnách, které jsou za smìrovaèi, nelze tisknout. A Zavøete vçechny spuçtìné aplikace. 29
