1 Název projektu: Sbližování teorie s praxí Datum zahájení projektu: Datum ukončení projektu: Obor: Mechanik Ročník: Třetí, čtvrtý seřizovač Zpracoval: Josef Dominik Modul: Cvičebnice programování ISO - frézka

2 Obsah Cvičení Náčrt k cvičení číslo Cvičení Náčrt k cvičení číslo Cvičení Náčrt k cvičení číslo Cvičení Náčrt k cvičení číslo Cvičení Výkres číslo CV 07 - F Cvičení Výkres číslo CV 06 - F Cvičení Výkres číslo CV 07 - F Cvičení Výkres číslo CV 08 - F Cvičení Výkres číslo CV 09 - F Cvičení Výkres číslo CV 10 - F Cvičení Výkres číslo CV 11 - F Cvičení Výkres číslo CV 12 - F Cvičení Výkres číslo CV 13 - F Cvičení Výkres číslo CV 14 - F Cvičení Výkres číslo CV 15 - F Cvičení Výkres číslo CV 16 - F Cvičení Výkres číslo CV 17 - F Cvičení Výkres číslo CV 18 - F Cvičení Výkres číslo CV 19 - F Cvičení Výkres číslo CV 20 - F

3 Cvičení 1 vypracujte NC program pro danou součást dle zadání a) programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O.) Hloubka obrábění bude 5mm Použijte nástroj průměru 5mm Program bude vypracován absolutním programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace b) programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O) Hloubka obrábění bude 5mm Použijte nástroj průměru 5mm Program bude vypracován přírůstkovým programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace 2

4 Náčrt k cvičení číslo 1 3

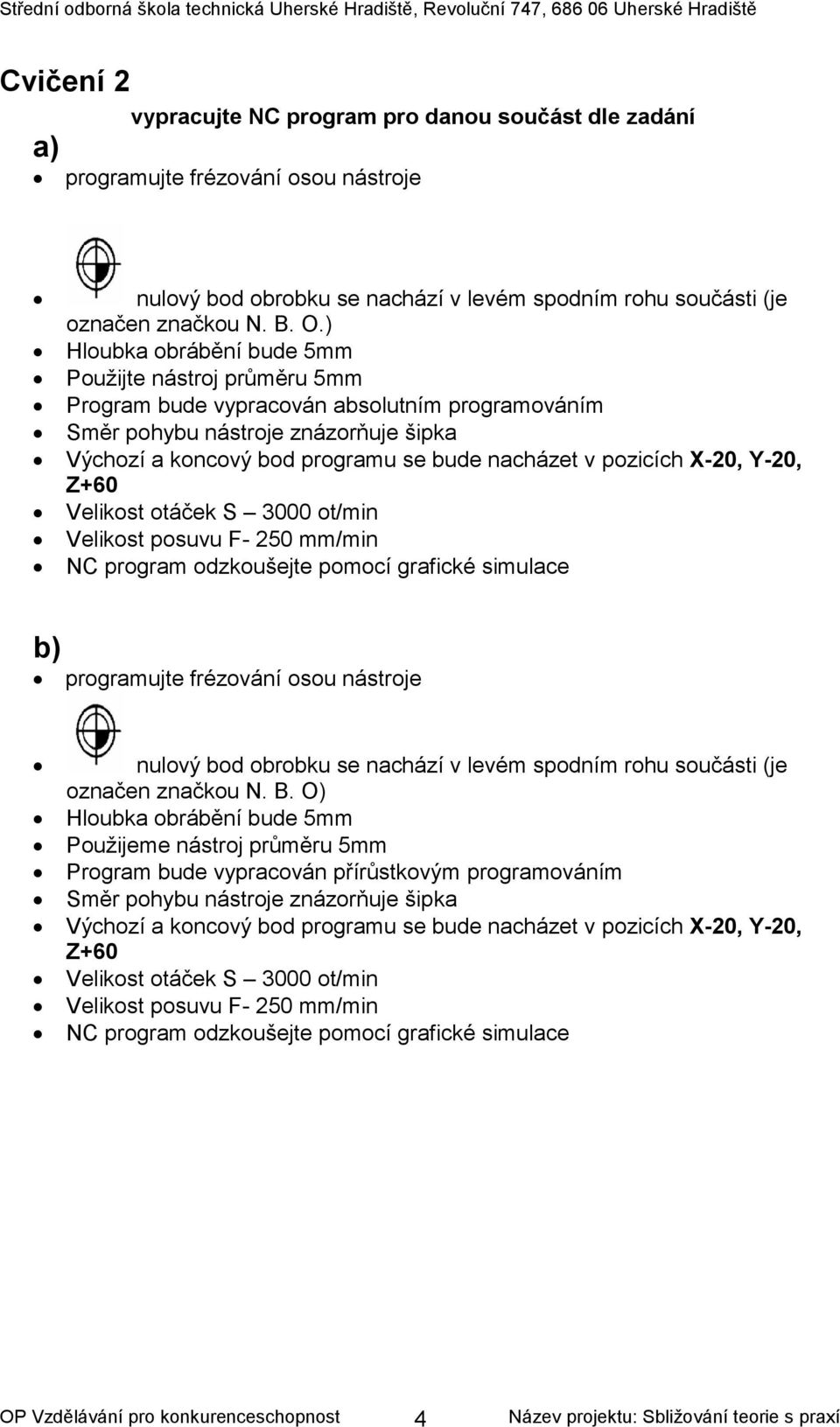

5 Cvičení 2 vypracujte NC program pro danou součást dle zadání a) programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O.) Hloubka obrábění bude 5mm Použijte nástroj průměru 5mm Program bude vypracován absolutním programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace b) programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O) Hloubka obrábění bude 5mm Použijeme nástroj průměru 5mm Program bude vypracován přírůstkovým programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace 4

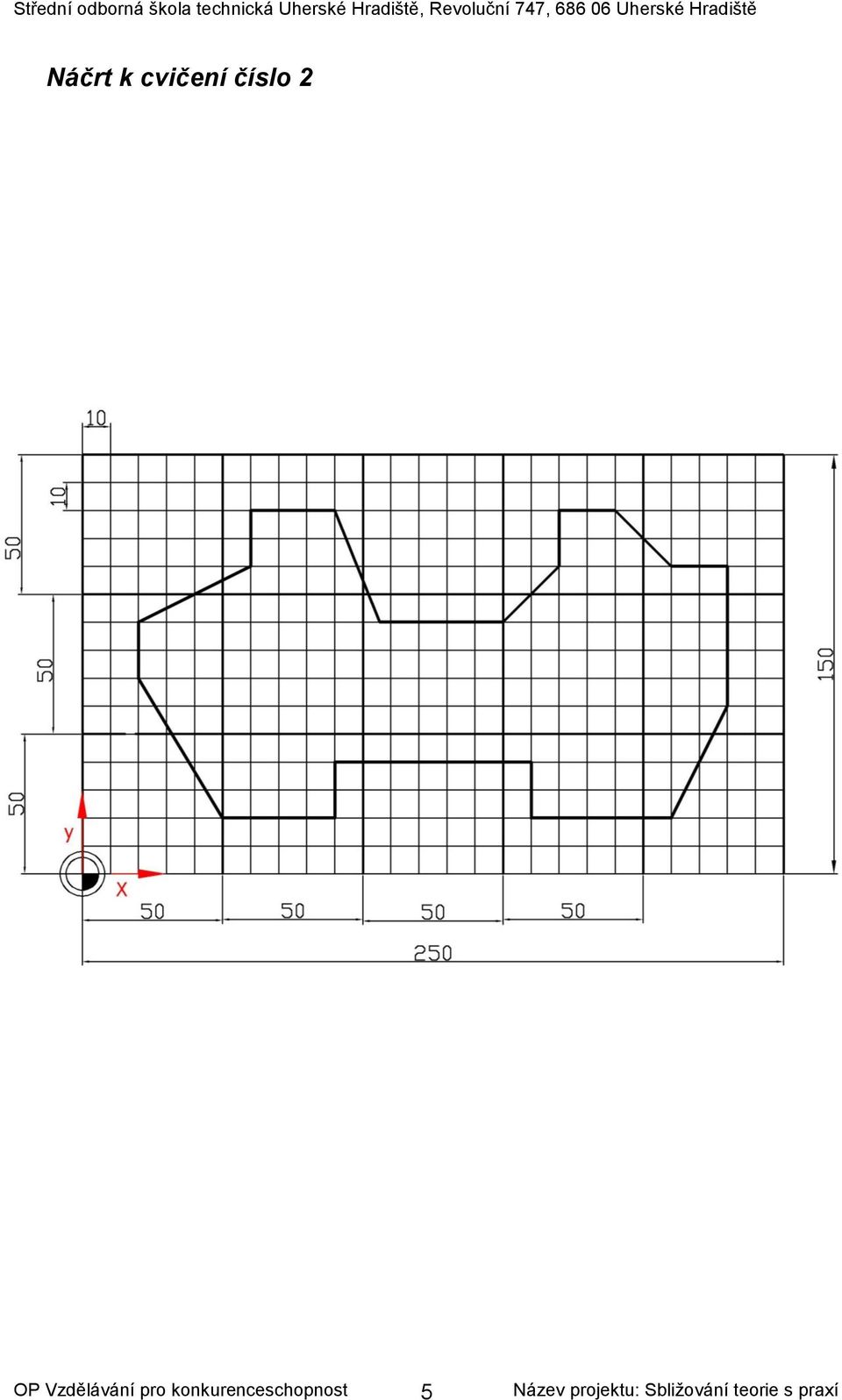

6 Náčrt k cvičení číslo 2 5

7 Cvičení 3 vypracujte NC program pro danou součást dle zadání a) Programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O.) Hloubka obrábění bude 5mm Použijte nástroj průměru 5mm Program bude vypracován absolutním programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace b) Programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O) Hloubka obrábění bude 5mm Použijte nástroj průměru 5mm Program bude vypracován přírůstkovým programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace 6

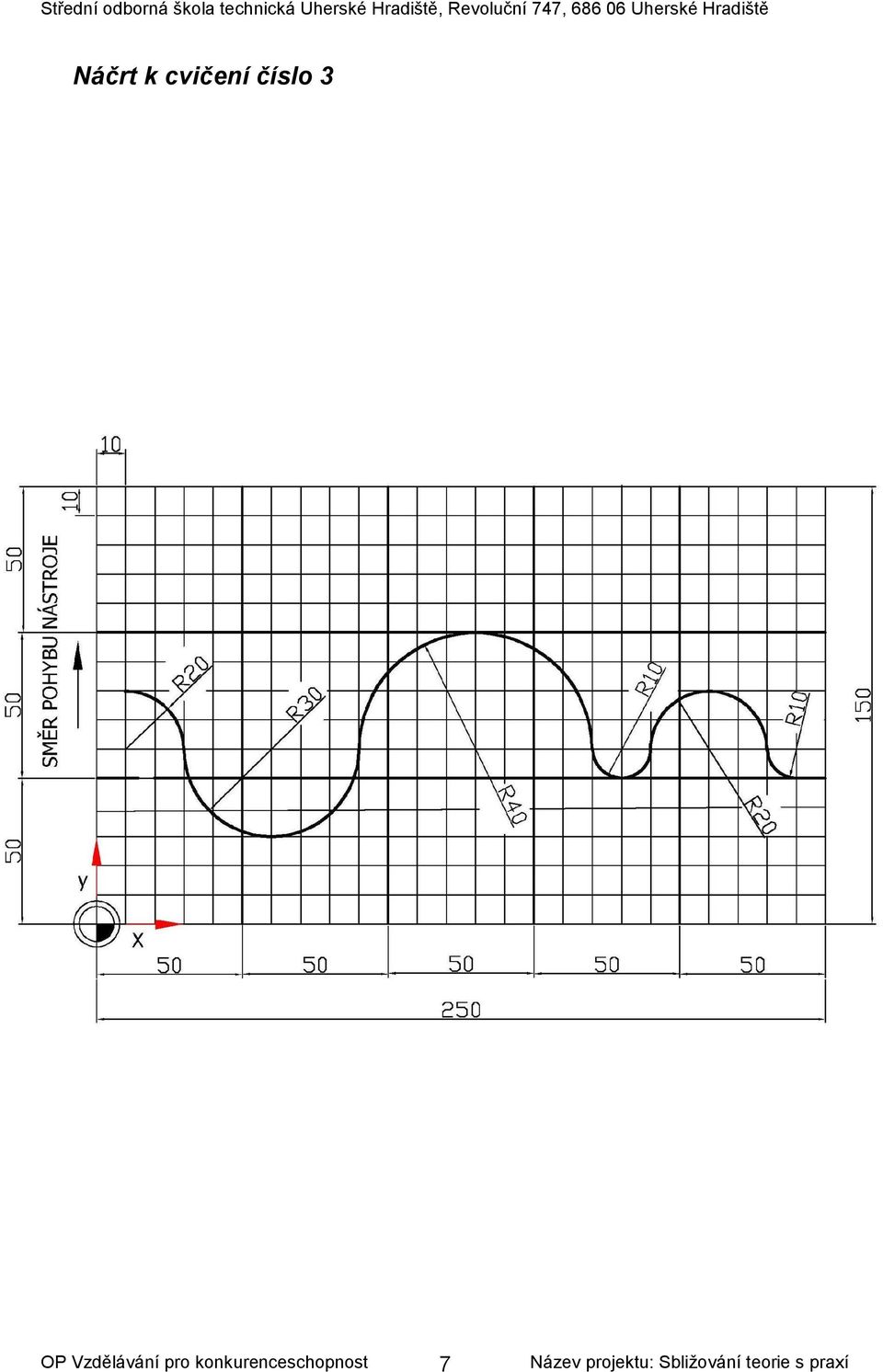

8 Náčrt k cvičení číslo 3 7

9 Cvičení 4 vypracujte NC program pro danou součást dle zadání a) Programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N.B.O.) Hloubka obrábění bude 5mm Použijeme nástroj průměru 5mm Program bude vypracován absolutním programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace b) Programujte frézování osou nástroje nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O.) Hloubka obrábění bude 5mm Použijeme nástroj průměru 5mm Program bude vypracován přírůstkovým programováním Směr pohybu nástroje znázorňuje šipka Výchozí a koncový bod programu se bude nacházet v pozicích X-20, Y-20, Z+60 Velikost otáček S 3000 ot/min Velikost posuvu F- 250 mm/min NC program odzkoušejte pomocí grafické simulace 8

10 Náčrt k cvičení číslo 4 9

11 Cvičení 5 vypracujte NC program pro danou součást dle zadání č.v. CV 05 - F a) nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O.) Použijeme nástroj průměru 20mm Program bude vypracován absolutním programováním Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu b) nulový bod obrobku se nachází v levém spodním rohu součásti (je označen značkou N. B. O.) Použijeme nástroj průměru 20mm Program bude vypracován přírůstkovém programováním Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Určete velikost otáček Určete velikost posuvu Pohled 3D 10

12 Výkres číslo CV F 11

13 Cvičení 6 vypracujte NC program pro danou součást dle zadání č.v. CV 06 F Stanovte nulový bod obrobku Použijte nástroj průměru 40mm Použijte průměrovou korekci G 42 Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3D 12

14 Výkres číslo CV 06 - F 13

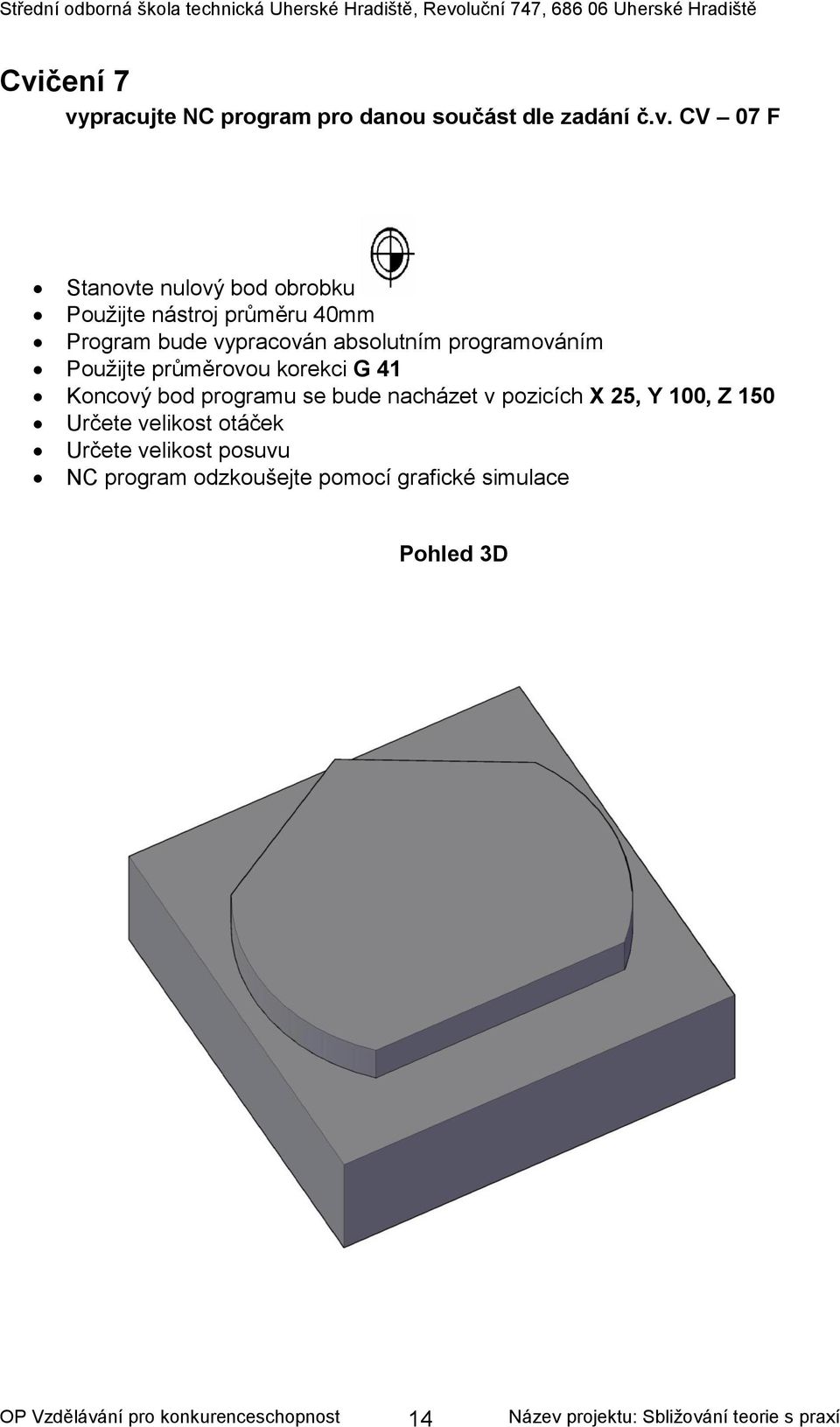

15 Cvičení 7 vypracujte NC program pro danou součást dle zadání č.v. CV 07 F Stanovte nulový bod obrobku Použijte nástroj průměru 40mm Program bude vypracován absolutním programováním Použijte průměrovou korekci G 41 Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3D 14

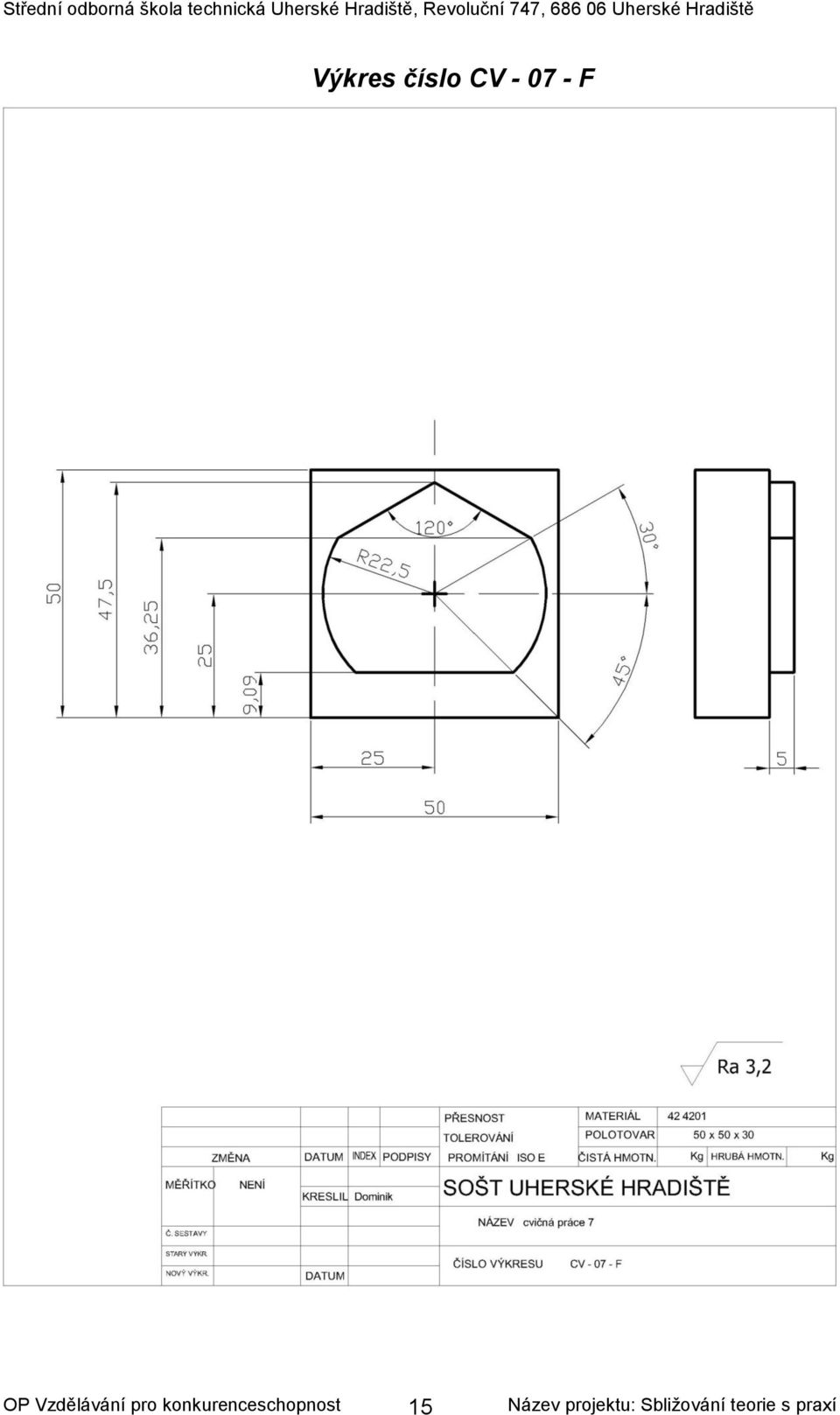

16 Výkres číslo CV F 15

17 Cvičení 8 vypracujte NC program pro danou součást dle zadání č.v. CV 08 - F Stanovte nulový bod obrobku Použijte nástroj průměru 50mm Součást bude hrubována a dokončena (přídavek 0,5 mm) Program bude vypracován absolutním programováním Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3 16

18 Výkres číslo CV F 17

19 Cvičení 9 vypracujte NC program pro danou součást dle zadání č.v. CV 09 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm na str.) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Sestavte nástrojovou sestavu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3D 18

20 Výkres číslo CV F 19

21 Cvičení 10 vypracujte NC program pro danou součást dle zadání č.v. CV 10 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Sestavte nástrojovou sestavu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3D 20

22 Výkres číslo CV F 21

23 Cvičení 11 vypracujte NC program pro danou součást dle zadání č.v. CV 11 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Sestavte nástrojovou sestavu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3D 22

24 Výkres číslo CV F 23

25 Cvičení 12 vypracujte NC program pro danou součást dle zadání č.v. CV 12 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Sestavte nástrojovou sestavu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 Určete velikost otáček Určete velikost posuvu NC program odzkoušejte pomocí grafické simulace Pohled 3D 24

26 Výkres číslo CV F 25

27 Cvičení 13 vypracujte NC program pro danou součást dle zadání č.v. CV 13 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Sestavte nástrojovou sestavu Určete velikost otáček Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 26

28 Výkres číslo CV F 27

29 Cvičení 14 vypracujte NC program pro danou součást dle zadání č.v. CV 14 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Sestavte nástrojovou sestavu Určete velikost otáček Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 28

30 Výkres číslo CV F 29

31 Cvičení 15 vypracujte NC program pro danou součást dle zadání č.v. CV 15 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Pro výrobu díry Ø14 použijte pevný cyklus kruh. vybrání Sestavte nástrojovou sestavu Určete velikost otáček Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 30

32 Výkres číslo CV F 31

33 Cvičení 16 vypracujte NC program pro danou součást dle zadání č.v. CV 16 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Pro výrobu součásti použijeme patřičné pevné cykly Vypracujte pracovní postup Vypracujte nástrojovou sestavu Vypracujte technologický náčrt Vypracujte souřadnicový list Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 50, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 32

34 Výkres číslo CV F 33

35 Cvičení 17 vypracujte NC program pro danou součást dle zadání č.v. CV 17 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Pro výrobu součásti použijeme patřičné pevné cykly Vypracujte pracovní postup Vypracujte nástrojovou sestavu Vypracujte technologický náčrt Vypracujte souřadnicový list Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 50, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 34

36 Výkres číslo CV F 35

37 Cvičení 18 vypracujte NC program pro danou součást dle zadání č.v. CV 18 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Pro výrobu součásti použijeme patřičné pevné cykly Vypracujte pracovní postup Vypracujte nástrojovou sestavu Vypracujte technologický náčrt Vypracujte souřadnicový list Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 60, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 36

38 Výkres číslo CV F 37

39 Cvičení 19 vypracujte NC program pro danou součást dle zadání č.v. CV 19 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Pro výrobu součásti použijeme patřičné pevné cykly Vypracujte pracovní postup Vypracujte nástrojovou sestavu Vypracujte technologický náčrt Vypracujte souřadnicový list Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 38

40 Výkres číslo CV 19 F 39

41 Cvičení 20 vypracujte NC program pro danou součást dle zadání č.v. CV 20 - F Stanovte nulový bod obrobku Součást bude hrubována a dokončena (přídavek 0,5 mm) Určete technologii frézování (sousledné nebo nesousledné) V závislosti na technologii určete správnou korekci nástroje Maximální hloubka třísky 1 mm (využití podprogramu) Pro výrobu součásti použijeme patřičné pevné cykly Vypracujte pracovní postup Vypracujte nástrojovou sestavu Vypracujte technologický náčrt Vypracujte souřadnicový list Určete velikost posuvu Koncový bod programu se bude nacházet v pozicích X 25, Y 100, Z 150 NC program odzkoušejte pomocí grafické simulace Pohled 3D 40

42 Výkres číslo CV F 41
