KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC. Kapitola 09 Sestavování programů technologických kroků

Rozměr: px
Začít zobrazení ze stránky:

Download "KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC. Kapitola 09 Sestavování programů technologických kroků"

Transkript

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 09 Sestavování programů technologických kroků

2 Siemens Frézování Kapitola 1 - Siemens Ovládací panel a tlačítka na ovládacím panelu Kapitola 2 - Siemens Správa souborů v ShopMill Kapitola 3 - Siemens Frézování kontur Kapitola 4 - Siemens Vrtání a vyvrtávání Kapitola 5 - Siemens Závity Kapitola 6 - Siemens Frézování kapes a drážek Kapitola 7 - Siemens Vyvolávání podprogramů Kapitola 8 - Siemens Simulace Kapitola 9 - Siemens Sestavování programů technologických kroků Kapitola 10 - Siemens Programování v G-kódu Kapitola 11 - Odstředivky a drtiče na kovové třísky Kapitola 12 - Vysokotlaké chlazení při třískovém obrábění

3 Kapitola 09 Sestavování programů technologických kroků Kapitola Základní rozdělení okna programu Kapitola Technologický krok vrtání Kapitola Technologický krok frézování Kapitola Technologický krok frézování kontur Kapitola Různé Kapitola Simulace

4 Kapitola 09.1 Základní rozdělení okna programu Základní prvky okna programu jsou: edit - editor programu technologický krok vrtání technologický krok frézování technologický krok frézování kontur různé simulace

5 Kapitola 09.1 Základní rozdělení okna programu Edit editor programu

6 Kapitola 09.1 Základní rozdělení okna programu Technologický krok vrtání

7 Kapitola 09.1 Základní rozdělení okna programu Technologický krok frézování

8 Kapitola 09.1 Základní rozdělení okna programu Technologický krok frézování kontur

9 Různé Kapitola 09.1 Základní rozdělení okna programu

10 Simulace Kapitola 09.1 Základní rozdělení okna programu

11 Vrtání Kapitola 09.2 Technologický krok vrtání

12 Kapitola 09.2 Technologický krok vrtání Základní prvky vrtání: navrtávání středících důlků vrtání vystružování vyvrtávání hlubokých děr vyvrtávání závity

13 Kapitola 09.2 Technologický krok vrtání Navrtávání středících důlků

14 Vrtání Kapitola 09.2 Technologický krok vrtání

15 Vystružování Kapitola 09.2 Technologický krok vrtání

16 Vrtání hlubokých děr Kapitola 09.2 Technologický krok vrtání

17 Vyvrtávání Kapitola 09.2 Technologický krok vrtání

18 Vrtání závitu Kapitola 09.2 Technologický krok vrtání

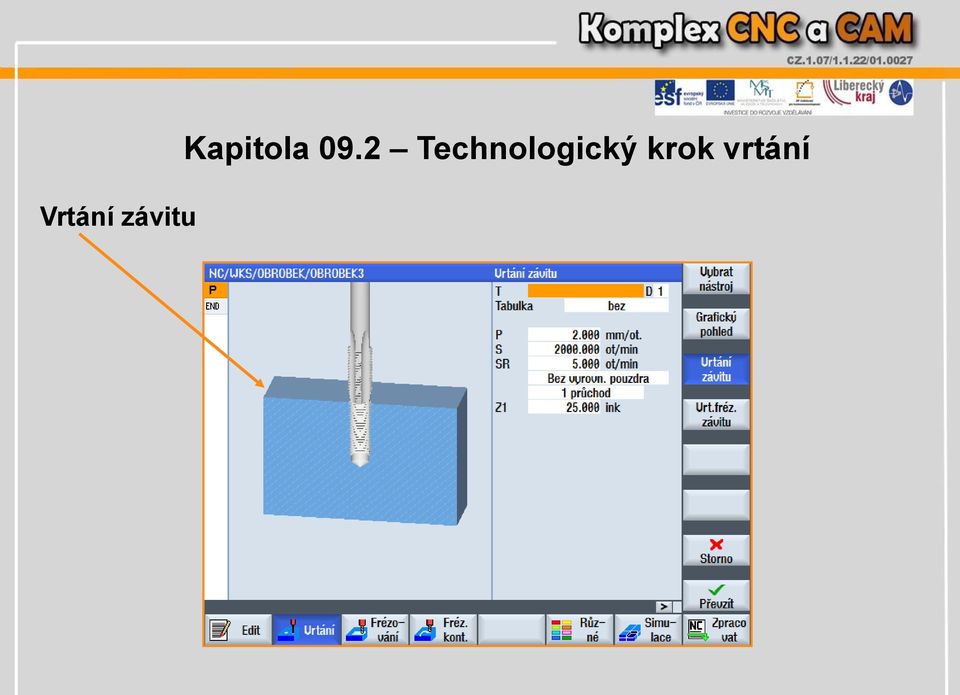

19 Kapitola 09.2 Technologický krok vrtání Vrtání frézovaného závitu

20 Kapitola 09.3 Technologický krok frézování Technologický krok frézování

21 Kapitola 09.3 Technologický krok frézování Základní prvky frézování: rovinné frézování kapsa čep mnohohran drážka frézování závitu gravírování

22 Kapitola 09.3 Technologický krok frézování Rovinné frézování

23 Pravoúhlá kapsa Kapitola 09.3 Technologický krok frézování

24 Kruhová kapsa Kapitola 09.3 Technologický krok frézování

25 Pravoúhlý čep Kapitola 09.3 Technologický krok frézování

26 Kruhový čep Kapitola 09.3 Technologický krok frézování

27 Mnohohran Kapitola 09.3 Technologický krok frézování

28 Podélná drážka Kapitola 09.3 Technologický krok frézování

29 Kruhová drážka Kapitola 09.3 Technologický krok frézování

30 Otevřená drážka Kapitola 09.3 Technologický krok frézování

31 Frézování závitu Kapitola 09.3 Technologický krok frézování

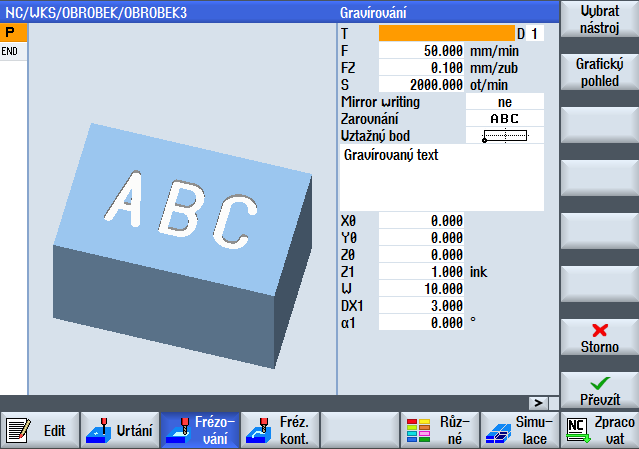

32 Gravírování Kapitola 09.3 Technologický krok frézování

33 Kapitola 09.4 Technologický krok frézování kontur Základní prvky frézování kontur: nová kontura frézování po dráze předvrtávání kapsa a zbytkový materiál kapsy čep a zbytkový materiál čepu

34 Kapitola 09.4 Technologický krok frézování kontur Nová kontura

35 Kapitola 09.4 Technologický krok frézování kontur Frézování po dráze

36 Kapitola 09.4 Technologický krok frézování kontur Předvrtávání

37 Základní prvky různé: Kapitola 09.5 Různé transformace posun nulového bodu transformace posunutí transformace rotace transformace škálování transformace zrcadlení podprogram

38 Simulace Kapitola 09.6 Simulace

39 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Ing. Petr Hujer, SPŠSE a VOŠ LIBEREC petr.hujer@pslib.cz
