1 Obsah 1. Mapové značky Vložení značky na linii Bodové značky Liniové značky Manažer linií Vložení rozpisky Operace s body Obecné informace Asociace bodu s tečkou Automatická kresba podle kódů čísla bodů ve 3d pohledu Doplnění bodu Editace výškové kóty Hromadné Doplnění bodů Hromadná interpolace bodů Hromadné přečíslování Hromadná změna výšek Identifikace bodu Interpolace výšky Kontrola duplicity Najdi bod Načtení bodů do výkresu Převod čísel bodů do formátu KÚ Souřadnice Z= Vymaž body mimo situaci Výpis bodů do souboru Editace kódů pro načtení bodů

2 Editace kódů použitých při výpisu bodů Sdílená složka Rekonstrukce Klenba v pohledu Kótování Načtení řezu Načtení a oprava řezu Obklady zdí Odsazení zdi Okótování otvoru Popis podlaží Prostup ve zdi Prvky krovu řez schodištěm Schodiště Sklopená klenba Vsazení dveří Vsazení okna Výška stropu Vsazení šipky Vytvoření řezu Výklenek ve zdi d pohled Výstupek Výška hrany Přehledka bodů PBPP Začištění linií změna měřítka Výpočty

3 5.1 Helmert Konstrukční oměrné Přechodnice Ostatní Výpočty Pevná měřická přímka Pevná měřická přímka s vyrovnáním Výpočet vzdálenosti Celková délka linií Výpočet plochy Výpočet jižníku Výpočet sklonu v procentech Protínání z délek Protínání z úhlů Zpětné protínání z úhlu Výpočet rajonu Výpočet úhlu Průsečík přímek Lineární regrese Výškopis Příprava digitálního modelu Převod oblouku na 3D křivku Výšková interpolace 3dkřivky Výškopisné šrafy Vrstevnice Popis situace Parcelní čísla Popis situace Popis vedení inž.sítí Pomůcky

4 8.2 Hladiny výkresu Mapové listy Místopisy Nastavení prostředí Natočení situace Nový výkres Orámování situace Podélný profil Prodloužení úsečky Převod oblouku na křivku Rotace textu Spojení 3dkřivek Statistika Vytvoření detailu Vztyčení kolmice Změna měřítka Import VFK

5 1. MAPOVÉ ZNAČKY 1.1 VLOŽENÍ ZNAČKY NA LINII Funkce vkládá na liniové prvky (úsečky, křivky) liniové značky (bloky). Vkládání se řídí souborem "INSITE.def", který je uložen ve složce "\...\...\Data Aplikací\GeoWin" 1.2 BODOVÉ ZNAČKY Veškeré značky v systému GeoWin ( jak pro mapování, tak i pro rekonstrukce ) jsou tvořené bloky ( umístěné ve složce \SYMBOL\STANDARD\ - tato složka definována v šabloně pod položkou ZNAČKY= ). Vložení značky z dialogu do výkresu, provedete dvojitým poklepáním myší na požadovanou značku ze seznamu. Orientaci značky po vložení lze zvolit buď Sever, Otočit nebo Linie. K severu: značka se po vložení orientuje k severu, bez možnosti dalšího natočení Otáčet po vložení: značku po vložení lze natočit graficky uživatelem Podle linie: značka se automaticky orientuje podle linie, na kterou je vložena 5

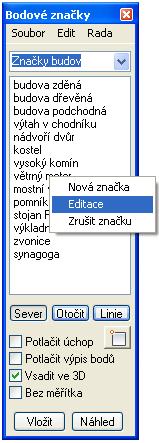

6 Uživatel může použít k vložení značky kurzor nebo zadat číslo z klávesnice.v některých případech je vhodné vložit značku s úchopem nastaveným na NIC k tomu slouží přepínač Vypnout uchopovací mód.funkce umožňuje (ze submenu) vytvořit novou značku, zrušit značku, či editovat parametry vložení Nová značka: V některých případech není možné značku zapsat na disk z důvodu oprávnění. Možností je spustit AutoCAD v režimu správce (pravým tlačítkem na ikonce AutoCADu vyberete "Spustit jako správce", nebo nastavit jinou složku pro definiční soubory. Editace parametrů vložení: Obsluha značek se děje pomocí dialogového panelu, kde se dají shora uvedené věci nastavit. Dialogový panel je rozčleněn na dva rolovací seznamy, náhled na značku a nastavovací tlačítka. V horním rolovacím seznamu jsou zobrazeny všechny dostupné značky z aktuálně vybraného tématu.v dolním rolovacím seznamu jsou značky rozčleněny podle tématu, ke kterému se mohou vztahovat. 6

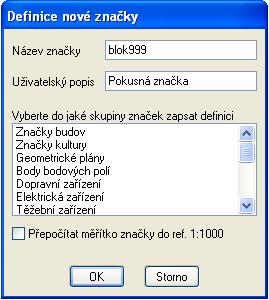

7 Definice značek a skupin je čtena ze souboru GeoWin.sym (Rekonstrukce.sym), který má následující strukturu: [Mapping symbol 15] label=moje značky layercode=0 značka1=popis značky, název bloku, kód funkce značka2=popis značky, název bloku, kód funkce Uživatel může vytvářet nové definice skupin, tak že vytvoří novou skupinu s názvem o číslo větší než posledně použitá. Například: *Mapping symbol 15+. Každá skupina musí obsahovat položku "LABEL" s názvem skupiny značek a "LAYERCODE" s kódem hladiny, který se má použít při volání funkce. Kódy hladin jsou definovány v příslušných souborech s koncovkou.hld. Novou značku přidáte ke skupině tak, že naposledy použitou položku "značkax" zvýšíte o jednu a přidáte za rovnítko popis značky a název bloku (bez.dwg) a kód funkce, oddělovačem položek je čárka. Kód funkce uvedený na konci řádku, ovlivňuje jak se bude značka vkládat do výkresu: kód funkce 0...značka po vložení nic nemodifikuje, lze použít orientaci uživatelem nebo podle linie kód funkce 1...značka po vložení modifikuje text čísla bodu podle vzoru bodu PBP, nelze vybrat bod, ale pouze text bodu, nelze aplikovat orientaci značky uživatelem nebo podle linie. kód funkce 2...značku lze vložit buď přes text bodu (v tom případě ho modifikuje jako PBP), nebo kurzorem ukázat bod (v tomto případe se nic nemodifikuje ), nelze aplikovat orientaci značky uživatelem nebo podle linie kód funkce 3...značku lze vložit buď přes text bodu (v tom případe ho modifikuje jako PBP), nebo kurzorem ukázat bod (v tomto případe se nic nemodifikuje ), po jejím vložení se ořežou linie nacházející se uvnitř ní, nelze aplikovat orientaci značky uživatelem nebo podle linie kód funkce 4...po vložení značky se ořežou linie uvnitř ní, nelze aplikovat orientaci značky uživatelem nebo podle linie kód funkce 5...značka se vkládá na úsečku nebo křivku (v místě výběru ) a orientuje se automaticky podle objektu 7

8 Podmínkou toho, aby bylo možné po vložení značky ořezat linie nacházející se uvnitř ní, je to, aby samotná značka obsahovala objekt typu KRUŽNICE (CIRCLE). GeoWin totiž při vložení značky čte definici DWG bloku a když narazí na KRUŽNICI zjistí si její poloměr a ten použije pro velikost oblasti pro ořezání. Upozornění při tvorbě nových značek: Pokud budete definovat novou značku, je lepší, aby jednotlivé objekty byly vytvořeny v hladině 0 a barva 7 (bílá). Hladina a barva je nastavována funkcí pro vkládání značek. Nezapomeňte též na měřítko vytvářeného bloku. Pokud vytváříte značku v měřítku v jakém je aktuální výkres, zaškrtnete přepínač Přepočítat měřítko značky do ref. 1:1000. značky pro Mapování jsou vkládány do výkresu v aktuálním měřítku, ale značky pro Rekonstrukce jsou vkládány bez měřítka Poznámka: Pokud přepínáte v jednom sezení AutoCADu mezi šablonami GeoWinu, a zároveň je manažer bodových značek viditelný, projeví se změny v obsahu až po jeho (manažeru značek) ukončení a opětovném spuštění. Velikost dialogu není fixní, dá se měnit tažením myší 8

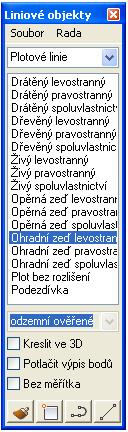

9 1.3 LINIOVÉ ZNAČKY Tato funkce je tvořena nemodálním dialogem (dialog, který je neustále zobrazený), a umožňuje kreslit linie nebo křivky těchto typu liniových značek: Hraniční linie Plotové linie Linie inženýrských sítí Linie dopravních zařízení Linie pro Rekonstrukce Po stisknutí tlačítka KRESLI (křivka nebo úsečka) se objeví na příkazovém řádku následující výzva: "Zadejte první bod nebo *Staničení / Odsazení+: " (výjimka jsou 3D úsečky, kde osazení není) Odsazení- pokud chcete kreslit dvojitou čáru, zadejte O jako odsazení a definujte hodnotu odsazení, kladná hodnota odsazuje doprava. 9

10 Poznámka: v souboru GEOWIN.lne je mimo jiné i definován kód pro odsazení čar, číslo u položky TypeLineOffset= ukazuje na použitý typ liniového objektu, pokud je uvedena hodnota 0, bude se odsazená čára kreslit stejným typem čáry jako vodící. Číslo u položky TypeLineOffset= se vztahuje pouze na skupinu kde je použito Staničení- polohu počátečního bodu můžete určit též staničením na linii Nebo můžete rovnou zadat počáteční bod a pak už systém bude nabízet tyto hlášení: "Zadejte další bod nebo *Oblouk/Prodluž/Tečna/Kolmo/Vyhladit/Staničení+: " Zadejte další bod - tuto volbu uživatel nezadává, ale ukáže přímo požadovaný bod (nebo zadá z klávesnice číslo bodu) se kterým chce předešlý bod spojit Oblouk- vyzve uživatele k zadání dalších dvou bodů na oblouku Prodluž- tato volba prodlouží posledně nakreslenou linii o hodnotu zadanou uživatelem Tečna- vytvoří tečnu k následujícímu bodu, tzn. je vytvořen oblouk ze dvou bodů. Kolmice- vytvoří kolmici z posledního bodu o zadané délce a orientaci Vyhladit- vyhladí právě nakreslenou 2d křivku Po stisknutí tlačítka ZMĚNA VLASTNOSTÍ vás vyzve funkce k výběru objektu u kterého chcete změnit hladinu a typ čáry. Hladinu a typ čáry nastavíte výběrem v dialogu. Poznámka: Definice struktury liniových objektů je čtena ze souboru GeoWin.lne, který lze modifikovat (mohou pouze zkušení uživatelé AutoCADu). Členění souboru GeoWin.lne: Hlavička souboru obsahuje sekci *Index+, která obsahuje seznam použitých sekcí Každá sekce obsahuje položku LineFile= <soubor>, kde <soubor> prezentuje jméno souboru s definicí čar ( definice čar viz nápověda AutoCADu). Každá jednotlivá čára je definována: číslo_řádku=definice_čáry_nadzemní,definice_čáry_neověřené,definice_čáry_ověřené,kód_hladiny,uživatelský popis Kde definice_čáry je název definice čtený ze souboru LineFile= <soubor>kód hladiny je jedinečné číslo, kterým je identifikována hladina, kódy hladin naleznete v souboru STANDARD.HLD Odsazená čára se řídí položkou TypeLineOffset= ukazuje na použitý typ liniového objektu, pokud je uvedena hodnota 0, bude se odsazená čára kreslit stejným typem 1

11 čáry jako vodící. Číslo u položky TypeLineOffset= se vztahuje pouze na skupinu kde je použito. Položka InzSit=0 (1), určuje zda se povolí výběr podzemních nebo nadzemních vedení. Položka ButOff=0 (1), určuje zda se zpřístupní tlačítko pro kreslení křivkou. Velikost dialogu není fixní, dá se měnit tažením myši Poznámka c.2 Pokud chce uživatel odlišit hladinami nadzemní, podzemní nebo neověřené sítě, je nutno v Nastavení GeoWinu zaškrtnout přepínač Přidávat sufix při kreslení inženýrských sítí 1

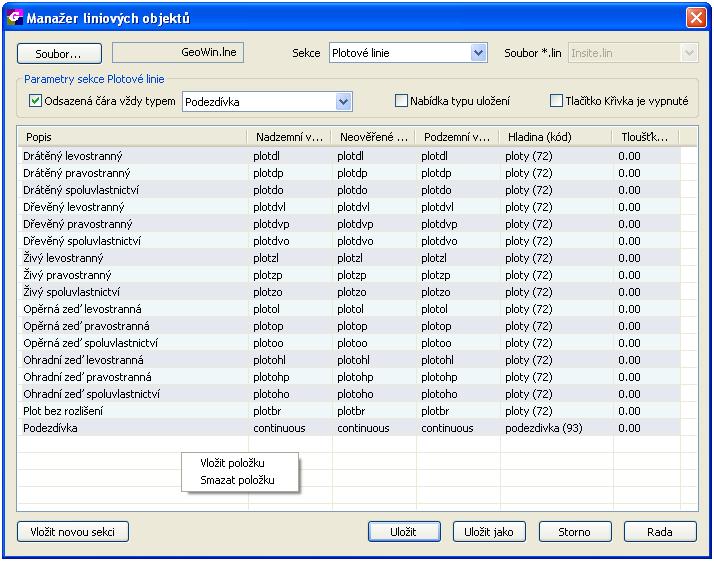

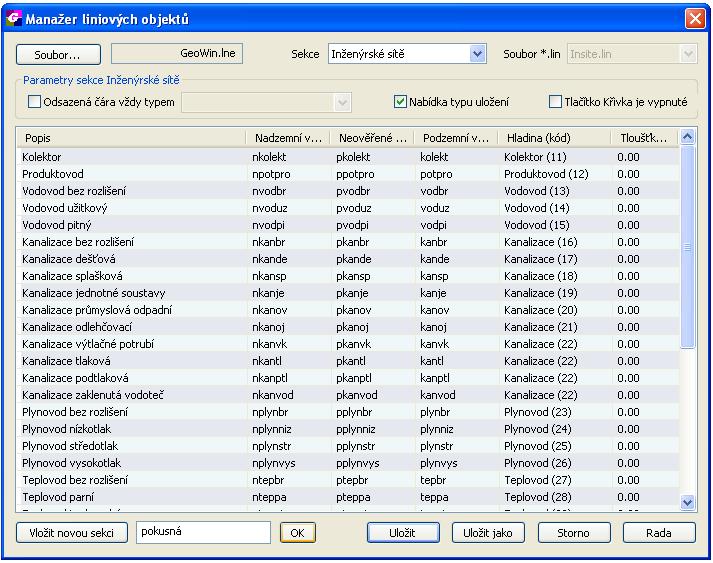

12 1.4 MANAŽER LINIÍ Tato funkce slouží k úpravě čar použitých ve funkci Liniové objekty(viz 1.3). Uživatel má možnost nadefinovat jakým typem čáry, v jaké hladině a jakou tloušťkou se vykreslí. Každá sekce má společné nastavení pro: typ odsazené čáry (pokud při kreslení zvolíte volbu odsazení), nabídku typu uložení (povolí rozbalovací seznam s nabídkou podzemní, nadzemní atd.) a zpřístupnění tlačítka pro kreslení křivkou. Před započetím úprav je vhodné si vytvořit (ale nemusíte) svou vlastní hladinu, pomocí funkce Hladiny GeoWinu(Viz 8.2), a taktéž pokud budete využívat vlastní typy čar, je nutné aby byly uloženy ve složce USERS/all_users/dokumenty/GeoWin. Funkce před uložením vytváří záložní soubor s číslem od 1 do X, například soubor geowin.lne bude zálohován jako geowin(1).lne Pokud chcete do definice liniových objektů vložit novou sekci, zpřístupní se editační pole pro zadání názvu nové sekce. Tlačítkem OK potvrdíte. 1

13 Po vložení nové sekce do ní budete v dialogu přesměrováni. Nyní vyberte z rozbalovacího menu soubor s typem čar (*.lin), ve kterém máte nadefinovány potřebné čáry. 1

14 Nyní můžete vkládat nové položky. Pod pravým tlačítkem myši je menu s volbami Vložit a Smazat položku. 1.5 VLOŽENÍ ROZPISKY Tato funkce vkládá do situace rozpisku. Přičemž vkládací bod je pravý dolní roh rozpisky. Při tvorbě rozpisky by měl uživatel vědět: GeoWin předpokládá rozměr rozpisky v měřítku 1:1000, a vkládací bod vpravo dole od pravého dolního rohu rozpisky. 1

15 2. OPERACE S BODY 2.1 OBECNÉ INFORMACE GeoWin je navržen tak, aby bylo možné zadávat body nejen myší, ale i jejich číslem přes klávesnici. GeoWin byl uzpůsoben pro body se dvěma výškami. První výška je hlavní, vstupuje do všech editačních funkcí. Druhá výška je pomocná a editovat lze pouze funkcí Editace výškové kóty(viz 2.6). Druhou výšku je možné vypsat do souboru se souřadnicemi pokud je vybrána struktura řádku se dvěma výškami. Rozdíly ve verzích: Nyní: Verze GeoWinu pro AutoCAD a BricsCAD byly sloučeny do jedné, základem byla ta pro BricsCAD. V GeoWinu bylo ponecháno zarovnání textu dle souřadnice pro zachování kompatibility se staršími verzemi GeoWinu, ale pro výpis správných souřadnic není již nutností. Souřadnice bodu je nyní brána z tečky bodu. Pro posun čísla textu proto můžete použít příkaz CADu posun (_move). Pokud otevíráte výkres v AutoCADu s původně vytvořenými body a počítáte s tím, že je budete editovat,tak je vhodné je převést na aktuální formát příkazem Asociovat body s tečkou(viz 2.2). Tento příkaz body prováže s jejich tečkou a umožní přidávat (editovat) druhou výšku bodu. GeoWin poté bere souřadnici z tečky tohoto bodu. Součástí instalace je soubor GText.lsp, obsahuje mimo jiné příkaz B2AText, který pod AutoCADem vrátí textu zarovnání podle tečky bodu. Vytváření bodů pomocí GEOTEXTu již není podporováno. Původně: GeoWin pod AutoCADem používá na čísla a výšky bodů objekty typu TEXT. Bod zarovnání textu je zároveň i souřadnicí geodetického bodu. Pod BricsCADem nelze tuto vlastnost využít a tak jsou k dispozici dvě možnosti: 1. čísla a výšky bodů jsou tvořeny objekty typu GEOTEXT. Má všechny vlastnosti původního TEXTu, ale nevýhodou jsou PROXY objekty na systémech, kde není instalován GeoWin pro BricsCAD a nebo ObjectEnabler GeoTEXTu. 2. čísla a výšky bodů jsou tvořeny TEXTem, s tím že souřadnice se nebere ze zarovnání 1

16 TEXTu, ale z tečky bodu, která je s číslem svázána. Omezení je zřejmé, nesmí se mazat tečky bodů, pokud máme dostat správné souřadnice. Nesmí se rovněž provádět příkaz ČISTI (_PURGE), který by odstranil XData obsahující nezbytné informace. Defaultně je nastavena tvorba bodů TEXTem. Pro volbu GEOTEXTu napište hodnotu položky *SETTING ENVIROMENT+/sngTextBodu=1 do aktuální šablony (ve složce GeoWinu). Upozornění: Pokud otevíráte v BricsCADu výkres s body vytvořený GeoWinem v AutoCADu, každá operace s body (mimo výpisu souřadnic) naruší jejich souřadnice! Pro převod těchto bodů na použitelné v BricsCADu slouží funkce Asociace bodů s tečkou(viz 2.2) 2.2 ASOCIACE BODU S TEČKOU Tato funkce je slouží k převodu bodů vytvořených v dřívějších verzích GeoWinu, kde se souřadnice brala ze zarovnání textu čísla bodu.. V současné verzi je souřadnice brána z tečky bodu. Tečka bodu je přes XData svázána s číslem i výškou bodu. Pokud pracujete s výkresem, kde byly body vytvořeny v dřívější verzi GeoWinu, je potřeba tuto asociaci provést tímto příkazem. Funkce funguje tak, že prochází všechny čísla a výškové kóty bodů ve výkrese a kontroluje zda existuje napojení na tečku bodu. Pokud toto napojení neexistuje, vyhledá tečku ve vkládacím bodu textu a napojí ji na vnitřní Xdata. Pokud tečka nalezena není, vyzve uživatele k její lokalizaci. Po této konverzi jsou už při manipulacích s body získávány správné souřadnice. 2.3 AUTOMATICKÁ KRESBA PODLE KÓDŮ Automatická kresba podle předpisu spojnic je zabudována ve funkci Načtení bodů do výkresu. Funkce umí vkládat bodové značky, nebo kreslit spojnice (úsečky, oblouky) podle kódu uvedených v seznamu souřadnic. Každý bod může obsahovat současně, jak kódy pro značky, tak i pro spojnice a identifikátory akce. Kódy bodu můžete editovat příkazem sngimportkod. Příklad souboru souřadnic s kódováním kresby: 1

17 BZ S // start čáry typu BZ BZ SI S OPN SIA S SI ZO OPN14 // začátek oblouku typem čáry SI a zároveň odsadí o 14cm SIA ZO BZ CHB S SI OPN12 LA // tímto bodem prochází čára typu SI, odsadí jí výškově o 12cm a zároveň je tu umístěna lampa definovaná kódem LA SIA SIC S // tímto bodem prochází čára typu SIA a zároveň začíná čára typu SIC SI KO CHB // v tomto bodě končí oblouk typem čáry SI a zároveň tímto bodem prochází chodník typem čáry CHB SIA KO BZ U CH S SIC SI CH SIA Ukázkový datový soubor se souřadnicemi je umístěn ve složce GeoWinu. Uživatelské kódy: kde kód SI, SIA je linie silnice, kód BZ je budova zděná, LA je kód pro značku lampy, kódy CH a CHB jsou kódy chodníku. Na neznámé kódy se aplikace sama dotáže a doplní do aktuální šablony. Kódy lze psát i ve stylu BZ.1 BZ.2 apod. Funkce převezme nastavení z mateřského kódu. Identifikátory akce: S, jako start kresby nové spojnice, musí být uvozen kódem linie, např.: SI S, kde SI je kód pro linii silnice, pokud není uveden jako další identifikátor ZO, kreslí se úsečka, pokud uveden je, začne kresba oblouku, Funkce prohledá a pospojuje všechny body s kódem (v tomto případě) SI, dokud nenarazí na konec souboru nebo řádek se startem stejného identifikátoru linie (SI S). SK, jako start křivky (polyline2d/3d, dle nastavení GeoWinu), ostatní stejné jako u identifikátoru S U, jako uzavřít, nakreslí úsečku/křivku z bodu u kterého je tento identifikátor, k nejbližšímu předchozímu bodu s identifikátorem akce S nebo SK (oba musí mít samozřejmě stejný kód linie) ZO, jako začátek oblouku, tímto bodem započne kresba oblouku, tento identifikátor může být uveden spolu s identifikátorem S 1

18 KO, kresba oblouku je ukončena ZK, jako začátek kružnice, kružnice není zapojena do přecházejících ani následujících akcí, což znamená: pokud má kružnice stejný kód linie jako předcházející, tak není kreslena spojnice z předchozího bodu do bodu s kódem kružnice, je to bráno stejně, jako by bod měl identifikátor akce S. KK, jako konec kružnice, pokud je v zadání mezi ZK a KK definován bod, funkce kružnici vytvoří, tak aby procházela těmito třemi body, pokud je v zadání pouze ZK a KK, funkce vytvoří kružnici tak, že bod s kódem ZK je středem kružnice a poloměr je definován bodem s kódem KK, pokud budete pokračovat linií o stejném kódu jako kružnice je třeba přiřadit identifikátor akce S TX, vloží do výkresu text definovaný uživatelem za tímto identifikátorem, např. TXAhoj (bez mezery!), vloží do výkresu text Ahoj. OPN,OPD,OLN,OLD, jsou identifikátory pro polohové a výškové odsazení linie/křivky. Za tímto identifikátorem musí následovat hodnota výškové změny, např. OPN15 značí osaď vpravo a výškově nahoru o 15cm, OLD15 by značilo odsaď vlevo a výškově o 15cm dolů. Polohové odsazení je čteno z aktuální šablony (Sekce Setting enviroment, položka odsazenispojnic). Jednotky pro výškové odsazení jsou přednastaveny na cm (sekce Setting enviroment, položka jednotkyodsazeni). Pokud je výškové odsazení definováno hodnotou 0, tak v tomto bodě je i vodorovné odsazení 0. Jakmile je definováno výškové odsazení, tak platí do další změny, nebo do kódu s hodnotou 0. DO, doplní poslední 3 pospojované body do obdélníku (linie, křivka). Poznámka: Kódy T,N,TN jsou vyhrazeny pro značky bodového pole. Oblouky mohou být kresleny dvěma body (pak se nakreslí jako tečna k posledně kreslené linii), nebo libovolným počtem bodů, s tím že první tři body jsou vykresleny jako oblouk a další jako tečné k předchozímu oblouku. Je vhodné identifikátory u akcí pro čáry byly u sebe a kód pro bodové značky třeba na začátku nebo na konci. Například: BZ S OPD14 SI OPN12 LA, v tomto bodě budou dvě čáry s odsazením a umístěna bod.značka. Další možný zápis tohoto kódu je LA BZ S OPD14 SI OPN12, nebo BZ S OPD14 LA SI OPN12. Není možný tento zápis BZ S LA OPN15, identifikátor odsazení už není přiřazen čáře BZ, ale lampě! Omezení: 1

19 Délka všech kódu na řádku je omezena na 50 znaků (včetně mezer) a maximálně 20 kódů (mimo identifikátory akce, ty funkce automaticky přiřadí ke kódu) Nemohou být zadávány na jedné linii bezprostředně za sebou dva oblouky, musí být mezi nimi alespoň jedna úsečka, prakticky to znamená, že nemohou být za kódem linie identifikátory ZO KO. Například SI ZO KO, kde SI je kód linie, je nepřípustné, ale SI ZO BZ KO lze, kde BZ je kód budovy zděné. Nastavení čtené z aktuální šablony (Setting Enviroment): kreslení odsazené výškové čáry PrickySpojnic, zda se budou spojovat vrcholy odsazované čáry s původní, implicitní hodnota 0 (nekreslit) jednotkyodsazeni, v jakých jednotkách se budou zadávat výšky, implicitní hodnota 100 (centimetry) odsazenispojnic, o kolik se bude odsazovat v horizontálním směru, implicitně nastaveno 0.02 HladinaSpojnic, zda budou odsazované čáry kresleny do stejné hladiny jako původní, nebo do hladiny určené GeoWinem, implicitně 1 (do stejné hladiny) nastavení txt stylu pro vložení popisu bodu sngstylpropopiskodu, jméno textového stylu sngfontpropopiskodu, název fontu sngsirkafontupopisukodu, šířka fontu sngsklonpopisukodu, sklon fontu sngvyskapismapopisukodu, výška fontu Pokud některé z těchto položek nemáte v aktuální šabloně, a chcete nastavit jiné hodnoty, tak tyto položky ručně doplňte. V novějších verzích GeoWinu, lze tyto hodnoty měnit v "Nastavení GeoWinu" na kartě "Výškopis". 1

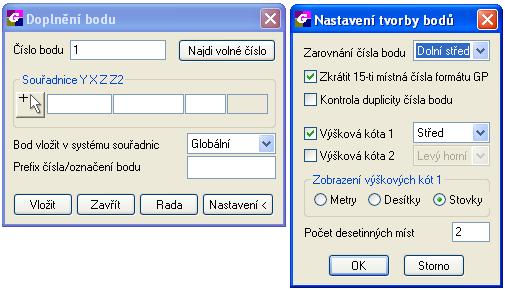

20 2.4 ČÍSLA BODŮ VE 3D POHLEDU Jedná se o přepínač. Pokud je zapnut, tak se u čísel podrobných bodů objeví popisek obsahující číslo bodu. Využití je především v natočeném 3d pohledu. 2.5 DOPLNĚNÍ BODU Funkce vytváří ve výkrese nový bod. Nabídne uživateli číslo o jedno větší, než je poslední číslo bodu vložené do výkresu. Funkce kontroluje duplicitu čísel bodů(viz 2.13). Uživatel má možnost nadefinovat tvorbu výškových kót, stejně jako u funkce Načtení souřadnic bodů ze souboru(viz 2.15). Pokud stisknete tlačítko Najdi volné číslo, tak funkce projede databázi a vypíše první nepoužité číslo do editačního pole pro číslo bodu. Rolovacím seznamem s označením Souřadný systém určíte v jakém USS budete zadávat souřadnice. Zarovnání čísla bodu určí v jaké pozici bude číslo bodu vzhledem k tečce bodu. Zkrátit 12-cti místná čísla ve formátu GP viz funkce Načtení souřadnic bodů ze souboru(viz 2.15). 2

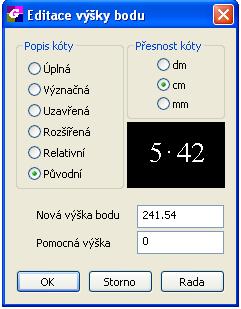

21 2.6 EDITACE VÝŠKOVÉ KÓTY Funkce zobrazí, po vybrání výškové kóty, dialogový panel, pomocí kterého může uživatel změnit u kóty následující vlastnosti: druh zobrazení na: (úplné, relativní, význačné, uzavřené, rozšířené, původní) změna přesnosti desetinných míst: (milimetry, centimetry, decimetry) Dialogový panel obsahuje editační pole NOVÁ HODNOTA, které obsahuje údaj o prostorové výšce editovaného textu. Pokud uživatel změní tuto hodnotu, změní se prostorová výška nejen u textu kóty ale i u čísla a tečky bodu a samozřejmě samotný text výškové kóty. Druhé editační pole slouží k nastavení pomocné výšky. Tato výška je zapisována do XDat tečky bodu. Pokud ukážeme kurzorem na číslo bodu, objeví se stejný dialogový panel se stejnými možnostmi, a funkce vytvoří novou výškovou kótu u tohoto bodu. Pokud chce uživatel změnit více výškových kót najednou, je k dispozici funkce Hromadná změna výšek(viz 2.10). 2

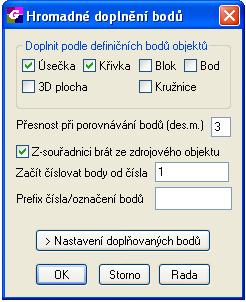

22 2.7 HROMADNÉ DOPLNĚNÍ BODŮ Funkce kontroluje linie, křivky, bloky a body (tečky), a když zjistí že v definičním bodě objektu chybí podrobný bod, tak ho doplní. Číslování začíná číslem zadaným uživatelem. Funkce neustále kontroluje, zda nabízené číslo už neexistuje, pokud ano vyhledá první nepoužité (to znamená, že můžete zadat počáteční číslo např. 1, ale nový bod s tímto číslem se doplní pouze v případe pokud ještě toto číslo neexistuje). Funkce si při svém spuštění vytvoří databázi existujících podrobných bodů, a pokaždé, když je doplněn nový bod do výkresu, je zároveň doplněn do této databáze. Pokud se doplňuje nový podrobný bod do definičního bodu objektu (úsečka, křivka,blok,bod) prohlédne se databáze, a zjistí se, zda už neexistuje bod se stejnými souřadnicemi (pokud existuje, není žádný bod doplněn), toto porovnání souřadnic bodu v databázi s nově vkládaným je s přesností na počet desetinných míst určených uživatelem v dialogu funkce na řádce: Porovnání bodů s přesností na des.m.. Toto porovnání souřadnic bodů s určitou přesností je záměrně vytvořené pro situace, kdy například sousední konce úseček na sebe nenavazují zcela přesně (liší se v souřadnicích např. na 6 pozici des.místa, což je možné při převodu výkresu z jiného systému do AutoCADu). Uživatel může ovlivnit nastavení doplněných bodů, zda se bude vytvářet výšková kóta, zda se bude kontrolovat duplicita čísel, zarovnání textu čísla bodu vzhledem k tečce atd. 2

23 2.8 HROMADNÁ INTERPOLACE BODŮ Funkce je určena k interpolaci výšky doplněných bodů ve výkrese. Funkce nabízí uživateli oblast pro výběr bodů: celý výkres, ukázat a filtr pro získanou množinu bodů: zaměřené, doplněné, body PBPP Funkce funguje tak, že každému bodu bez výšky (Z=0.0) najde nejbližší bod s výškou, a pokud existuje, tak druhý bod s výškou, který leží v opačné polorovině než první. Uživatel muže v dialogu zadat omezení pro maximální vzdálenost, kde muže ležet tento druhý bod. Pokud existují oba body, je provedena interpolace. Pokud druhý bod není nalezen, je převzata výška z prvního bodu. 2.9 HROMADNÉ PŘEČÍSLOVÁNÍ Funkce umožňuje uživateli hromadně přečíslovat podrobné body (filtr výběru je nastaven na hladinu zaměřených a doplněných bodů). Vyzve k výběru oblasti, ve které se mají body přečíslovat a zeptá se na číslo bodu, kterým mají začínat nově očíslované body. To znamená, pokud uživatel zadá na výzvu, číslo bodu např. 5, funkce vezme z vybrané množiny první bod a změní jeho číslo na 5, a postupně přečíslovává vybrané body číslem o číslo výše než předchozí. Funkce má volby Ukázat a Mapový list. UKÁZAT- vyzve uživatele k vlastnímu výběru bodu. MAPOVÝ LIST- vyzve uživatele k identifikaci oblasti mapového listu kurzorem a poté přečísluje pouze body mající souřadnice v rozsahu tohoto mapového listu. 2

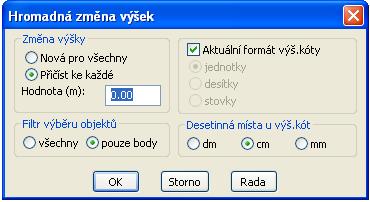

24 2.10 HROMADNÁ ZMĚNA VÝŠEK Funkce mění u objektů jejich výšku. Pokud je ve výběrové množině i výšková kóta, tak mění i zobrazení této kóty, podle aktuální výšky. Funkce poskytuje uživateli tyto volby: Změna výšky : PŘIČÍST- přičte ke každé výšce ( Z souř. definičního bodu objektu) hodnotu nastavenou uživatelem NASTAVIT- nastaví výšky ( Z souř. definičního bodu objektu) na hodnotu zadanou uživatelem Filtr výběru objektu : VŠE- zahrne do výběrové množiny všechny objekty vybrané uživatelem na displeji BODY- zahrne do výběrové množiny vybrané uživatelem pouze geod.body v hladinách podrobných, doplněných a PBPP bodů i s jejich výškovými kótami. Aktuální formát výškové kóty : AKTUÁLNÍ- funkce bere v potaz aktuální formát měněné výškové kóty PEVNÝ- uživatel nastaví napevno změnu zobrazení typu kóty buď na JEDNOTKY,DESÍTKY,nebo STOVKY metru Des.místa u výškových kót : uživatel nastaví na kolik desetinných míst se zobrazí změněné výškové kóty (přednastavené jsou 2 des. místa) Uživatel může objekty vybírat oknem, samostatně nebo volbou vše. NOVOU VÝŠKU může zadat pro všechny objekty HROMADNĚ, nebo určit kolik se má PŘIČÍST k aktuální výšce objektu. Funkce sama kontroluje zdali byla vybrána výšková kóta, pokud ano, změní nejen výšku kóty, ale i hodnotu textu. 2

25 Pokud vyberete pouze výškovou kótu, nedojde automaticky ke změně výšek sdruženého čísla bodu a tečky bodu! 2.11 IDENTIFIKACE BODU Funkce vypíše na displej souřadnice bodu. Bod můžeme ukázat kurzorem nebo určit číslem bodu z klávesnice. Pokud ukazovaný bod nemá číslo, funkce vyzve uživatele pro jeho doplnění (pro zápis souřadnic do souboru). Funkce automaticky otevírá soubor "xxx$.dat" do kterého hodnoty zapisuje, ( xxx je jméno výkresového souboru). Pokud soubor již existuje, tak se data připojí na konec souboru. Počet vypisovaných desetinných míst souřadnic bodu lze změnit v dialogu Nastavení GeoWinu. Mód úchopu je nastaven na "konec,bod,vkládací" 2.12 INTERPOLACE VÝŠKY Funkce umožňuje lineárně vyinterpolovat výšku ze dvou nebo tří zadaných bodů. Zadáním pouze dvou bodů (na výzvu třetí bod stiskněte ENTER) se spočítá výška tak, že interpolovaný bod se považuje za ležící na přímce tvořené z těchto dvou bodů. Zadáním tří bodů se spočítá výška interpolovaného bodu v prostorovém trojúhelníku. Interpolovaná výška se vypíše na obrazovce KONTROLA DUPLICITY Tato funkce je používána ve všech funkcích, které vytvářejí doplněné body. Funkce kontroluje zdali se ve výkrese nevyskytuje bod o stejném čísle jako nově vytvářený. Pokud existuje, nabídne tyto možnosti jak situaci řešit: Nové číslo- vyzve uživatele k zadání nového čísla pro bod Původní vymazat- vymaže již existující bod ve výkrese, a nechá proběhnout aktuální funkci Vyrovnat- vymaže původní bod a nový bod vloží do poloviny spojnice mezi původním bodem a souřadnicemi bodu, který měl být vytvořen. Ovlivnit tuto funkci můžete v Nastavení GeoWinu. 2

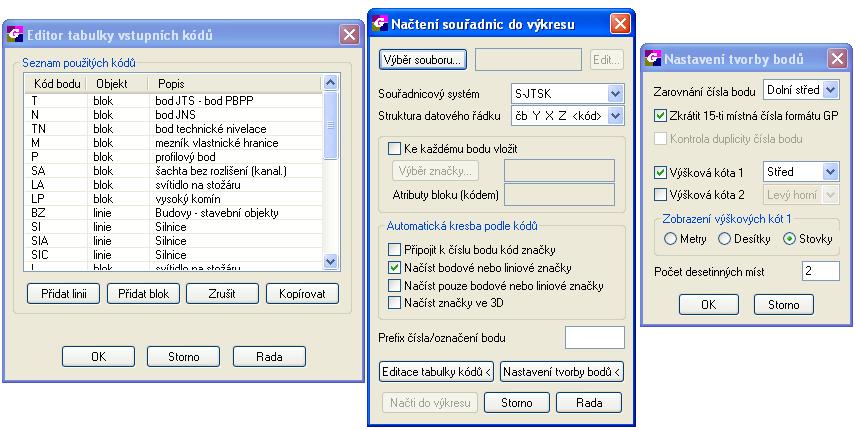

26 2.14 NAJDI BOD Funkce chce po uživateli zadat číslo bodu z klávesnice. Po jeho nalezení se bod vycentruje na displeji. Velikost zoomu je určena nastavením ve funkci Nastavení GeoWinu/ Obecné / Násobek zoomu pro nalezený bod, čím je číslo menší, tím větší detail NAČTENÍ BODŮ DO VÝKRESU Funkce umožňuje načíst z datového souboru souřadnic body do výkresu a jejich zobrazení na displeji. Na displeji jsou zobrazeny jak čísla bodů, tak jejich výšky. Pomocí dialogového panelu můžete ovlivnit, jakým způsobem budou výšky zobrazeny, jestli na stovky metrů (197.22), desítky metrů (97.22) nebo jednotky metrů (7.22). Výjimkou jsou body PBP ( s kódem bodové značky T ) u nich se výška zobrazí v plném formátu. Dialog pro tuto funkci umožňuje nastavit následující položky: Edit umožňuje uživateli modifikovat seznam souřadnic, nebo určit, které body se nemají načíst. Body, které se budou načítat do výkresu, jsou označeny zatržítkem. Modifikace seznamu souřadnic je provedena pouze v paměti a změny nejsou ukládány do souboru!!! Ke každému bodu je možno vložit blok (i s atributy) Tato volba vloží ke každému načtenému bodu blok vybraný uživatelem. V editačním poli je možné definovat vyplnění atributů při vložení. Řídící kódy jsou následující: 2

27 Řídící kód Popis kódu CB číslo bodu aktuálního bodu Y souřadnice Y X souřadnice X Z, Z1 souřadnice Z Z2 souřadnice Z KOD kód bodu XX: kód hladiny v editačním poli by se tak mohlo objevit např. 70:CB Z1 Z2 KOD, nebo pouze CB Z KOD, pokud není uveden kód hladiny, je značka vložena do 0. Kód hladiny uživatel zjistí v "Názvy hladin GeoWinu" v posledním sloupci. Vše ostatní mimo tyto kódy je vyhodnoceno jako text a také tak vloženo. Počet atributů musí souhlasit s počtem v definici. Atributy musí být definovány jako neověřované. Takovéto vložení bloku i s atributy je možné využít pro načtení bodů, které jsou vytvořeny jako blok s atributy. Načtení liniových a bodových značek podle kódů načte a zobrazí zároveň s čísly bodů též bodové značky, podle kódu umístěného na konci řádku za Z-ovou souřadnicí. GeoWin je v tomto případě samoučící se, to znamená: pokud narazí na neznámý kód, vyzve uživatele k jeho zadání pomocí manažeru značek a automaticky nový kód zapíše do struktury aktuální šablony ( tímto způsobem se rovnou určí i pracovní hladina pro značku). Pro lepší pochopení možností kresby podle předpisu spojnic viz automatická kresba podle kódu(viz 2.3) Načtení pouze liniových a bodových značek podle kódů načte a zobrazí pouze bodové značky bez čísel bodů. Načíst značky ve 3D načte značky ve 3D / 2D 2

28 Editace kódu zobrazí dialog pro modifikaci vstupních kódů bodů ( viz editace kódů(viz 9.3)) Pod tlačítkem NASTAVENÍ jsou tyto volby: Zarovnání čísla bodu určuje v jaké pozici bude umístěna tečka zobrazující bod u jeho čísla. Výška fontu určuje velikost použitého fontu pro načítané podrobné body. Jméno fontu určuje název použitého fontu pro načítané podrobné body. Načíst v souřadnicovém systému nastavuje USS do kterého se načtou souřadnice. Zkrátit 12-cti místná čísla ve formátu GP funkce umí převést tato dlouhá čísla do krátkého formátu podle specifik tvorby geometrických plánu. Například číslo převede na (pokud jsou prostřední čtyři čísla odlišná od aktuálního nastavení ZPMZ, jinak převede na číslo 2 a vloží do hladiny DOPLN-BOD), a číslo převede na bod PBP (prostřední čtyři čísla jsou nuly číslo náčrtu ZPMZ). Trigonometrický bod funkce pozná podle čísla KÚ Funkce se orientuje při převodu do krátkého formátu podle aktuálního čísla KÚ a ZPMZ Kontrola duplicity čísel bodu před každým zobrazením čísla bodu zkontroluje zda už není toto číslo ve výkrese obsaženo, pokud ano, nabídne uživateli tři možnosti řešení situace: zadat nové číslo, původní bod smazat, zprůměrovat body ( viz funkce Kontrola duplicity čísel(viz 2.13)). ( Poznámka: Kódy mapových značek jsou uloženy v šabloně v sekci *Import codes+, kde je uživatel může modifikovat a přidávat nové. Kód značky musí být textový řetězec.) Ukázka definování kódu pro mapovou značku: S = p_strom 56 jednotlivý strom kde S je kód značky p_strom je název bloku, který se použije pro vložení značky 56 je symbol hladiny, symboly hladin zjistíte, když se podíváte do souboru *.hld, funkce pro vytváření hladin totiž nezacházejí přímo s názvy hladin, ale s těmito symboly jednotlivý strom je nepovinný popis (pro snazší orientaci uživatele) 2

29 Formát seznamu souřadnic: (datový soubor souřadnic bodu má na každém řádku tyto položky:) <číslo bodu> <souřadnice Y> <souřadnice X> <výška bodu Z> <kód značky> uspořádání datových položek v této struktuře je volitelné, a to ze seznamu Struktura datového řádku možné jsou tyto volby čtení ze souboru: cb, Y, X, Z, <kód> cb, X, Y, Z, <kód> cb, Y, X, <kód> cb, X, Y, <kód> Y, X, Z, cb, <kód> X, Y, Z, cb, <kód> cb, Y, X, Z1, Z2 <kód> číslo bodu celé číslo, může být až 12-cti místné souřadnice Y reálné číslo souřadnice X reálné číslo výška bodu Z reálné číslo výška bodu Z2 reálné číslo kód značky řetězec NENÍ POVINNÉ. Kód značky může být umístěn pouze na poslední pozici na řádku a neměl by začínat číslem Formát datového souboru je volný. Základním oddělovačem je alespoň jedna mezera. Na první řádky uvozené ";" lze napsat úvodní komentář. Soubor nesmí obsahovat prázdné řádky. Příklad datového souboru souřadnic : 2

30 ; ; Nádražní ul. c.p T 2.16 PŘEVOD ČÍSEL BODŮ DO FORMÁTU KÚ GeoWin umí převést tato dlouhá čísla do krátkého formátu podle specifik tvorby geometrických plánů KÚ ZPMZ Číslo bodu Například číslo: ,převede na (pokud jsou prostřední čtyři čísla odlišná od aktuálního nastavení ZPMZ, jinak převede na číslo 2 a vloží do hladiny DOPLN-BOD), a číslo převede na bod PBP (číslo náčrtu ZPMZ jsou samé nuly). Trigonometrický bod GeoWin pozná podle čísla KÚ Funkce se orientuje při převodu do krátkého formátu podle aktuálního čísla KÚ a ZPMZ, které se nastavuje v úvodním dialogu při vytvoření nového výkresu, nebo spuštěním funkce Změna šablony 2.17 SOUŘADNICE Z=0 Tento příkaz nastaví u všech bodů ve výkrese souřadnici Z na 0.0. Změna se nedotýká zobrazení výškových kót. Upozornění: provedením tohoto příkazu ztrácíte obsah souřadnice Z a při výpise již bude figurovat pouze 0! 2.18 VYMAŽ BODY MIMO SITUACI Funkce kontroluje podrobné body, a když zjistí, že bodem neprochází žádný objekt (linie, blok, atd.) bod vymaže. 3

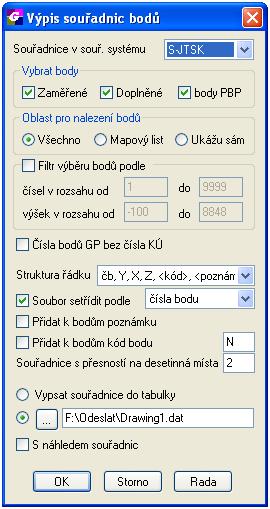

31 2.19 VÝPIS BODŮ DO SOUBORU Tato funkce vypíše souřadnice vybraných bodů z výkresu do souboru určeného uživatelem. Funkce vypisuje body podle několika kritérií. Prvním je druh bodu. Druhým rozsah hodnot čísel bodů a jejich výšek (tzv. filtrační test). Pokud je ve výkrese nastaveno nenulové číslo KÚ a ZPMZ, doplňuje funkce vypisovaná čísla na 15-cti místná ve tvaru XXXXXXYYYYYZZZZ, kde XXXXXX je číslo KÚ, YYYYY je číslo ZPMZ a ZZZZ je vlastní číslo bodu. Podle typu bodu (a / nebo): Zaměřené- vybere pouze zaměřené body Doplněné- vybere pouze doplněné body body PBPP- vybere pouze body PBPP Podle oblasti výběru: 3

32 Všechny- výběrovou množinou je celý výkres, z něj se vypíší souřadnice zaškrtlých typů bodů Ukážu sám - výběrovou množinou jsou ukázané body kurzorem na displeji, z nich opět vypíše ty, které odpovídají zaškrtnuté volbě Typu bodu Mapový list- uživatel kurzorem identifikuje bod v požadované oblasti map. listu, a funkce si sama zjistí rozsah mapového listu a vypíše souřadnice určených typů bodů pouze z něj. Souřadný systém souřadnice vypíše v aktuálně nastaveném USS. Filtrační test: Podle čísel- zapíše do souboru pouze čísla v daném intervalu Podle výšek- zapíše do souboru pouze čísla jejichž výšky jsou v daném intervalu <Test na čísla a výšky probíhá současně> Třídit: Funkce umí setřídit výsledný datový soubor Podle čísel bodů- setřídí souřadnice podle čísla bodu Podle souř. Y- setřídí souřadnice podle souřadnice Y Podle souř. X- setřídí souřadnice podle souřadnice X Podle souř. Z- setřídí souřadnice podle souřadnice Z Podle popisu - setřídí souřadnice podle popisu UPOZORNĚNÍ: Třídění nebude fungovat správně pokud číslo bodu je obecný řetězec. Struktura datového řádku určuje v jakém pořadí se budou zapisovat datové položky v rámci řádku možné jsou tyto volby zápisu: cb, Y, X, Z, <kód> cb, X, Y, Z, <kód> cb, Y, X, <kód> cb, X, Y, <kód> Y, X, Z, cb, <kód> X, Y, Z, cb, <kód> 3

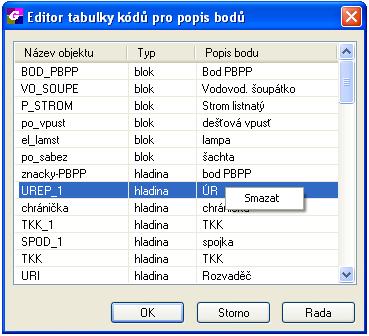

33 Souřadnice s přesností na desetinná místa určuje na kolik desetinných míst se souřadnice zapíší. Přidat k bodům poznámku - pomocí této volby GeoWin zjišťuje, zda vypisovaným bodem neprochází úsečka, 2D křivka, nebo v něm nemá vkládací bod objekt typu blok nebo text. Najde-li GeoWin nějaké objekty, zjistí zda je jejich definice zapsána v aktuální šabloně, pokud ano, přidá k bodu poznámku z této definice, pokud ne, vyzve uživatele k doplnění poznámky k objektu pro zapsání nové definice do aktuální šablony. Ukázka definice poznámky k objektu ze sekce *Export codes+ v šabloně GeoWinu: [Export codes] PO_KANSA=Šachta PO_SOUPE=Šoupátko KOLEKTOR=Lom trasy kde PO_KANSA je název bloku a šachta je uživatelská poznámka, která se objeví u vypisovaného bodu, pokud bodem prochází úsečka nebo 2D křivka zjišťuje se její hladina a ta se hledá v těchto definicích, takže pokud bodem prochází linie kolektoru, která je v hladině KOLEKTOR, hledá se podle této hladiny. GeoWin umí vypsat i text, který má definiční bod ve vypisovaném bodě, tento speciální text lze k bodu připnout funkcí GeoWinu Poznámka k bodu. 3

34 9.3 EDITACE KÓDŮ PRO NAČTENÍ BODŮ Tato funkce slouží k zadávání nových nebo rušení stávajících kódů pro automatické načtení mapových značek, nebo spojnic ze souboru souřadnic. K dispozici jsou tyto možnosti: Zrušit Zruší vybraný záznam Kopírovat Kopíruje aktuální záznam a zobrazí ho na konci seznamu, doplnění nového kódu se provede dvojklikem myši na názvu kódu. Přidat linii Vyberete požadovaný typ liniové značky z dialogu, nový záznam se objeví na konci seznamu, uživatel opět edituje název kódu dvojklikem myši Přidat blok Vyberete požadovaný typ bodové značky z dialogu, nový záznam se objeví na konci seznamu, uživatel opět edituje název kódu dvojklikem myši Tabulka se záznamy kódů je čtena z aktuální šablony, ze sekce *Import codes+ Kódy T,N a TN jsou začleněné do systému tvorby bodu, nelze je mazat! Některé kódy jsou vyhrazené pro identifikátory akcí: jsou to kódy S (start linie), U (uzavři linii), ZO (začátek oblouku), KO (konec oblouku), ZK (začátek kružnice), KK (konec kružnice) viz automatická kresba podle kódů 3

35 EDITACE KÓDŮ POUŽITÝCH PŘI VÝPISU BODŮ z příkazové řádky: sngexportkod Tato funkce slouží k rušení či editaci stávajících kódů pro automatické vložení popisu bodů při výpisu souřadnic bodů do souboru. K dispozici je pouze volba Smazat. Nové popisy se automaticky přidávají při výpisu souřadnic do souboru. Editovaz lze pole popis bodu. Smazat Zruší vybraný záznam 3. SDÍLENÁ SLOŽKA GeoWin Map při instalaci vytváří standardně dvě složky. První je do "C:\Program files\" (nebo složka určená uživatelem). Druhá je napevno do C:\Users\Public\Documents\GeoWin. Pokud máte instalován GeoWin Map na více počítačích v síti, tak je možné využívat společnou síťovou složku s jednotným nastavením a společnými mapovými značkami. Využít k tomu můžete Definiční složku v Nastavení GeoWinu. 3

36 4. REKONSTRUKCE 4.1 KLENBA V POHLEDU Funkce se používá při kreslení kleneb v řezech. Zadává se dvěma body, buď ukázáním bodu na displeji, nebo zadáním čísla bodu z klávesnice. Funkce požaduje jako vstupní údaje aktuální hladinu, výšku vrcholu a patky klenby. Klenbu je možné nakreslit kruhovou nebo elipsovitou. Mód úchopu je nastaven na "konec,bod,vkládací" 4.2 KÓTOVÁNÍ Automatické kótování GeoWinu okótuje sice celý výkres a všechny stavební prvky, ale je nutno některé oblasti výkresu překótovat ručně, nelze se spoléhat na logiku kótovací funkce. Funkce okótuje všechno ve vybraných hladinách, Kótování prostupu je volitelné (implicitně zapnuté). Funkce má volby: Všechno - okótuje celý výkres Okno - výběr protínacím oknem Polygon - výběr protínacím polygonem (polygon: oblast určená několika body) Výsledné kóty jsou tvořeny jako blok, nezávisle na nastavení. Kvůli rychlejšímu prohledávání objektů v databázi výkresu obsahuje dialogový panel položku Maximální tloušťka zdi. Hodnota je předvolena na 1.0 metru. Znamená to, že funkce prohledá okolí linie, jen do této vzdálenosti. Pokud máte ve výkrese zdi o tloušťce větší, změňte tuto hodnotu na odpovídající vzdálenost (viz Vytvoření zdí). 3

37 4.4 NAČTENÍ ŘEZU Řez se načítá do nového výkresu funkcí "Načtení řezu". Funkce automaticky vloží požadovaný řez do místa kam patří, již rozložený. Funkce ho vkládá tak, jak uživatel zadával při jeho vytvoření výšky podlaží. Pokud budete načítat více řezů, máte zaručeno že budou zobrazeny prostorově stejně, jako půdorysy z kterých byly vytvářeny. U načítaní řezu je možnost řez načíst i jako blok. K tomu slouží funkce REZBLOK, po jejímž spuštění uvedete Vaši volbu, zda chcete načítat řez jako blok, nebo jako samostatné objekty, to samé lze učinit zatržením příslušné volby, funkcí Nastavení prostředí. Upozornění: Aby platilo výše napsané, musí být body řezné roviny identické! To zajistíte použitím volby <Podle vzoru> při vytváření řezu. 4.5 NAČTENÍ A OPRAVA ŘEZU Tato funkce slouží k opravě nebo doplnění již vytvořeného řezu v původním půdorysu. Uživatel vybere pomocí dialogu soubor s řezem a ten se automaticky načte do půdorysu aktuálního výkresu a spustí funkci na vytvoření řezu. Takto můžete v konstrukci řezu opět pokračovat, dokud nezadáte "KONEC" z dialogového panelu. 4.6 OBKLADY ZDÍ Funkce vytváří obklad na zdi, zadávají se koncové body zdi a hodnota odsazení. Kladná hodnota tloušťky vykreslí obklad po levé straně, záporná po pravé. Funkce rovněž umožňuje kreslit v režimu opačném - tj. že objedete koncové body obkladu a funkce k tomu dokreslí místo obkladu zeď v řezu. Mód úchopu je nastaven na "konec,bod,vkládací" 4.7 ODSAZENÍ ZDI Funkce natočí situaci podle úhlu zadaného uživatelem spolu se souřadným systémem. Funkce se používá pro lepší orientaci kresby na obrazovce pro výstup na plotr. Funkce odsazuje zeď o nenulové tloušťce, o vzdálenost nebo bod odsazení určený uživatelem. Během odsazení je možné změnit výslednou tloušťku zdi. Uživatel ukáže 3

38 kurzorem linii zdi, funkce mu oznámí její tloušťku a zeptá se zda nová zeď bude mít tu samou. Poté uživatel podle typu úlohy zadá vzdálenost nebo bod odsazení. 4.8 OKÓTOVÁNÍ OTVORU Tato funkce přidává k již existující kótě hodnoty výšek parapetu a okna. Pokud vytváříte okna funkcí v Rekonstrukcích, obsahuje první linie (parapet nebo nadpraží) hodnoty uvedené v dialogovém panelu při jeho vytvoření. Funkce 'Okótuj otvor zjistí hodnoty obsažené v linii a přidá je k již existující kótě. 4.9 POPIS PODLAŽÍ Funkce vloží do výkresu údaje o výšce podlaží, výšce stropu a popisu povrchu podlahy. Uživatel má možnost vložit před výšku stropu libovolnou předponu, která se potom objeví před zobrazenou výškou, např.: Aktuální jednotky popisu jsou centimetry, uživatel do editačního pole napíše výšku objektu 2.55 a předponu má nastavenu na "v=", ve výkrese se objeví v=255. Pokud uživatel zvolí jinou předponu než "v=", pak funkce hodnotu na aktuální jednotky nepřepočítává PROSTUP VE ZDI Funkce vytváří ve zdi prostup zadaného typu s možností vsazení vybraného typu dveří (když si vyberete kliknutím na ikonu ostění typ prostupu, objeví se dialog pro umístění dveří, mějte na paměti, že spodní hrana zdi dveří na obrázku, bude hranou zdi, kterou vyberete ve skutečnosti) Dialogový panel umožňuje vybrat typ prostupu ze čtyř předdefinovaných typu. U každého typu je možno specifikovat jeho umístění vzhledem k rovině řezu a nastavit poprsník, nadpraží a klenbu. Dialogový panel umožňuje nastavit jestli otvor chcete vsadit do stěny pomocí staničení nebo vsadit na geodeticky zaměřené body (přepínač Umístění otvoru). Další volba Nadpraží umožňuje popis prostupu textovou informaci (jedná se o výšku nadpraží) Přepínač Pozice zadání určuje z jaké strany (INTERIER/EXTERIER) se bude prostup zadávat. 3

39 K ovládání dveří jsou určeny přepínače: GeoWin Map S dveřmi- určuje zda se dveře budou kreslit Typ dveří- vyvolá dlg. panel pro výběr typu dveří Práh- určuje vykreslení prahu Popis- určuje zda se dveře okótují Pokud je přepínač S dveřmi zapnutý, tak může uživatel ovlivnit natočení dveří kliknutím na typ prostupu. Objeví se dlg. panel s možnostmi natočení. Mód úchopu je nastaven na "konec,bod,vkládací" Pokud použijete volbu Staničení, můžete zadat staničení obou rohu otvorů, tak že před druhý údaj napíšete jakýkoli abecední znak Například: Zadejte vzdálenost prvního rohu od počátku: 1.11 Zadejte vzdálenost druhého rohu: x2.90 Program vyhodnotí druhý údaj jako staničení. Pokud druhá míra neobsahuje abecední znak, program ji vezme jako dílčí míru od prvního rohu 4.11 PRVKY KROVU stojky- zadávají se jedním bodem a rozměry. Stojka může být úhlově orientována hřbetnice- kreslí se osou po zadání koncových bodů vodorovné- (vazné trámy, pozednice ) zadávají se buď osou nebo hranou a tloušťkou kleštiny- zadávají se koncovými body, tloušťkou a délkou šikmého čela kleštiny. Kladná hodnota tloušťky vykreslí druhou čáru po levé straně, záporná po pravé. Délka šikmého čela je myšlena ve vodorovné rovině. šikmé- (krokve, vzpěry ap.) kreslí se osou Všechny tyto prvky je možno zadávat buď ukázáním kurzoru na displeji nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" 3

40 4.12 ŘEZ SCHODIŠTĚM Funkce má tyto volby: -vyrovnat na počáteční a koncový bod schodiště, s tím, že budou vyrovnány hodnoty šířky a výšky schodu a funkce vypíše hodnoty vyrovnání. -bez vyrovnání zadává se pouze počátek schodiště Funkce generuje schodištní rameno v rovině kolmé k půdorysu. Funkce vyžaduje kromě předešlého zadat počet stupňů, výšku a šířku jednotlivého stupně SCHODIŠTĚ Funkce provádí konstrukci schodištního ramene s ohledem na jeho pozici vzhledem k rovině řezu. Po zadání počtu stupňů a jejich rozměrů dialogový panel nabízí volby pro vykreslení. Schodiště může jít z aktuálního podlaží do podlaží nižšího (přepínač ZEZDOLA), nebo z aktuálního podlaží do podlaží vyššího (přepínač NAHORU). Šířka schodiště může být ohraničena objektem, nebo vzdáleností (přepínače HRANIČNÍ ENTITA a VZDÁLENOST). Po vykreslení jednotlivých stupňů můžete zadat případné nakreslení hraničních linií schodiště (přepínač HRANIČNÍ LINIE) a popis (přepínač POPIS). Schodiště je možné umístit na zeď pomocí staničení (přepínač ZEĎ zapnutý), nebo odkazem na geodetické body (přepínač ZEĎ vypnutý), které definují koncové body schodiště. Mód úchopu je nastaven na "konec,bod,vkládací" 4.14 SKLOPENÁ KLENBA Funkce vykreslí sklopenou klenbu v půdorysu. Po zadání koncových bodů, funkce nakreslí pomocné vektory. Tyto vektory uživatele informují na kterou stranu se klenba nakreslí. Dialogový panel umožňuje její orientaci změnit. Volba POPIS určuje, zda se u klenby objeví její popis (výšková kóta). Přepínač Typ klenby definuje klenbu elipsovitou nebo kruhovou. Mód úchopu je nastaven na "konec,bod,vkládací" 4

41 4.15 VSAZENÍ DVEŘÍ Funkce umožňuje uživatelem vybraný typ dveří umístit do prostupu ve zdi. Dialogový panel nabízí uživateli celkem dvanáct předdefinovaných typů dveří, možnost nastavit vytvoření prahu (přepínač "PRAH"), popis textovou informací (přepínač "POPIS"). Dialogový panel řídí tlačítky druh vsazení dveří do prostupu. Možnosti vsazení jsou: -na objekt uživatel ukáže linii nadpraží prostupu -na body uživatel ukáže dva body definující umístění dveří Mód úchopu je nastaven na "konec,bod,vkládací" Po vykreslení dveří se objeví dialogový panel, umožňující změnit jejich orientaci. Uživatel má dále možnost editovat údaje pro popisnou část dveří VSAZENÍ OKNA Funkce vytváří okno podle uživatelem zadaných kritérií a rozměrů. Výsledná konstrukce je kombinací z těchto částí: -typu ostění uživatel vybírá z devíti předdefinovaných typů -pozice poprsníku poprsník může být nastaven jako lícovaný, odsazený nebo zalomený. -typu okenní výplně může být buď: jednoduchá, dvojitá, nebo zdvojená. -pozici konstruování interiér nebo exteriér. V závislosti na typu konstrukce se zadávají jeho rozměry (výška okna, výška parapetu, výška nadpraží, hodnota odsazení ). Dialogový panel umožňuje nastavit, jestli okno bude vsazeno do zdi pomocí staničení, nebo jestli okno definujeme jeho rohy odkazem na geodeticky zaměřené body (přepínač "Umístění otvoru"). Volba přepínače Výška nadpraží řídí případný popis okna textovou informací (výška nadpraží ). Pokud použijete volbu Staničení, můžete zadat staničení obou rohů otvoru, tak že před druhý údaj napíšete jakýkoli abecední znak Například: Zadejte vzdálenost prvního rohu od počátku: <zadáte 1.11> Zadejte vzdálenost druhého rohu: <zadáte x2.90> 4

42 Program vyhodnotí druhý údaj jako staničení pokud druhá míra neobsahuje abecední znak, program ji vezme jako dílčí míru od prvního rohu 4.17 VÝŠKA STROPU Funkce vloží údaj o výšce stropu nebo jiného objektu do výkresu. Uživatel má možnost vložit před výšku libovolnou předponu, která se potom objeví před zobrazenou výškou, např.: Aktuální jednotky popisu jsou centimetry, uživatel do editačního pole napíše výšku objektu 2.55 a předponu má nastavenu na "v=", ve výkrese se objeví v=255. Pokud uživatel zvolí jinou předponu než "v=", pak funkce hodnotu na aktuální jednotky nepřepočítává VSAZENÍ ŠIPKY Funkce provádí vsazení schodištní šipky. Volby:Jednoduchá: - Vyplněná schodiště vedoucí ze zobrazované ho podlaží nahoru - Polovyplněná překrývající se schodiště v zobrazovaném a nižším podlaží - Prázdná schodiště vedoucí z nižšího podlaží Zalomená: - Vyplněná viz výše - Polovyplněná viz výše - Prázdná viz výše Funkce vyžaduje zadání dvou (čtyř) bodů, na které se šipka transformuje. Módy úchopu jsou přizpůsobeny a není třeba je během funkce měnit. Velikost kroužku a velikost ramene trojúhelníku šipky jsou standardně nastaveny na hodnotu 0.06 a 0.16, pokud by Vám toto nastavení nevyhovovalo, můžete je změnit funkcí Nastavení GeoWinu list vlastností Rekonstrukce VYTVOŘENÍ ŘEZU Volba <Ručně>: Znamená to, že uživatel zadá řeznou rovinu počátečním a koncovým bodem ukázáním kurzoru na obrazovce, s tím, že rovina pohledu je nalevo po směru zadání těchto bodů. 4

43 Volba <Podle vzoru>: Znamená to, že uživatel zadá řeznou rovinu nepřímo, pomocí již dříve vytvořeného řezu. V praxi to znamená, že uživatel při vytváření řezu budovou u prvního půdorysu zadá určení řezné roviny RUČNĚ a při dalších půdorysech se odkazuje na tento tzv. prototypový. Tyto údaje (úhel natočení, body řezné roviny, bod vložení) se zapisují vždy při vytvoření řezu do souboru s názvem, složeném z názvu řezu a koncovky.rez. Uživatel zadá řeznou rovinu a funkce zjistí které hrany řez protíná a vykreslí po celé trase průsečíky této řezné roviny s liniemi které protíná. Uživatel může poté vytvářet místnosti s rovným stropem nebo klenutým pomocí následujícího dialogu: <S rovným stropem> <S klenutým stropem> <Další prvky> <Rada> <Konec> <Přerušit> Upozornění: místnosti vytvářejte zadáním bodu zleva doprava, z důvodu vykreslení místnosti na správnou stranu, to jest nahoru. Volba <Přerušit> umožní ukončit vytváření řezu a s pozdějším možným obnovením činnosti. Tato funkce si na disku vytváří pomocný soubor (REZ.$$$), v němž má uloženy nezbytné informace pro obnovení funkce. Pokud chcete funkci obnovit, stačí ji pouze spustit. PRO POKROČILÉ Funkce na vytváření řezu si při svém spuštění zkontroluje obsah proměnné USERI2, pokud obsahuje hodnotu 1, znamená to, že má proběhnout obnovení přerušení a načtení souboru REZ.$$$ (nastavení výšky podlahy,body řezné roviny, index řezného objektu, atd.) Volba <Konec> ukončí funkci a vytvoří z nakreslených objektů blok, poté vloží do výkresu značky pro řezovou rovinu. Volba <Další prvky> umožní přepnout se na další dialogový panel, pomocí kterého můžete vytvářet prvky v pohledu: Volba <Dveře> vykreslí dveře v pohledu. Uživatel musí pouze ukázat linii dveří. Funkce prohledá v okolí linie blok v hladině DIMVYSK s atributem "VYSKA" a z něho zjistí výšku dveří a tu vydělí hodnotou obsaženou v proměnné DIMLFAC. Pokud je metoda neúspěšná, dotáže se uživatele na výšku dveří. Volba <Okno> vykreslí okno v pohledu. Uživatel musí pouze ukázat linii okna a zadat výšku parapetu a výšku okna. Volba <Hrana> vykreslí hranu v pohledu. Uživatel musí pouze ukázat lomový bod v půdoryse. Volba <Schody> vykreslí schody v řezu nebo pohledu. Uživatel nejdříve zadá výšku 4

44 roviny u prvního schodu (pro výškové umístění schodiště), převýšení schodištního ramene a počet schodů, poslední dva údaje se požadují pro přesný výpočet výšky stupně. Dále se zadávají jednotlivé stupně, a to tak, že ukazujete průsečíky řezné roviny s jednotlivými stupni a zároveň ukazujete (volitelně) konec hrany stupně v pohledu. (konec hrany v pohledu se ukazuje, pokud chcete vykreslit v řezu pohled na šikmé nebo točité schodiště) Samozřejmě funkce nevykreslí kompletní konstrukci schodiště, ale jakousi kostru, kterou později můžete editovat. I přes toto omezení, je však tato funkce výrazným přínosem při tvorbě řezu schodištěm. Volba <Překlad> vykreslí v požadované výšce od podlahy překlad v řezu, ukáží se jednotlivé průsečíky řezové roviny s liniemi překladu a zadá výška překladu od podlahy. Upozornění : Pokud jste vytvořili řez a funkci ukončili normálně příkazem "KONEC",máte ještě možnost se vrátit k dodělání případných nedodělků, pomocí funkce "Načti a oprav řez" v roletovém menu "Rekonstrukce\\Řezy" VÝKLENEK VE ZDI Funkce vytváří ve zdi výklenek s respektováním jeho pozice vzhledem k rovině řezu. Uživatel má možnost vybrat si ze dvou typů. U každého typu je možno specifikovat jeho umístění vzhledem k pozici k rovině řezu a nastavit poprsník, nadpraží, a popř. klenbu. Mód úchopu je nastaven na "konec,bod,vkládací". Dialogový panel umožňuje nastavit jestli výklenek bude vsazen do stěny pomocí staničení, nebo bude vsazen na geodeticky zaměřené body (přepínač "Umístění otvoru"). Pokud použijete volbu Staničení, můžete zadat staničení obou rohů otvorů, tak že před druhý údaj napíšete jakýkoli abecední znak. Například: Zadejte vzdálenost prvního rohu od počátku: 1.11 Zadejte vzdálenost druhého rohu: x2.90 program vyhodnotí druhý údaj jako staničení, pokud druhá míra neobsahuje abecední znak, program ji vezme jako dílčí míru od prvního rohu. 4

45 4.21 3D POHLED Jedná se o přepínač. Pokud je zapnut, tak se u čísel podrobných bodů objeví popisek obsahující číslo bodu. Využití je především v natočeném 3d pohledu VÝSTUPEK Funkce vytváří ve zdi výklenek s respektováním jeho pozice vzhledem k rovině řezu. Uživatel má možnost si vybrat ze dvou typů. U každého z nich je možno nastavit pomocí dialogového panelu jeho pozici : POD - výstupek je pod rovinou řezu NAD - výstupek je nad rovinou řezu PŘES - rovina řezu prochází výstupkem Pokud je použitá volba "NAD",má uživatel možnost zadat jeho výšku. Dialogový panel umožňuje nastavit jestli výstupek bude vsazen do stěny pomocí staničení, nebo bude vsazen na geodeticky zaměřené body (přepínač "Umístění otvoru"). Další volba "Nadpraží" umožňuje popis výstupku textovou informací (jedná se o výšku nadpraží). Mód úchopu je nastaven na "konec,bod,vkládací" Pokud použijete volbu Staničení, můžete zadat staničení obou rohů otvoru, tak že před druhý údaj napíšete jakýkoli abecední znak Například: Zadejte vzdálenost prvního rohu od počátku: 1.11 Zadejte vzdálenost druhého rohu: x2.90 Program vyhodnotí druhý údaj jako staničení pokud druhá míra neobsahuje abecední znak, program ji vezme jako dílčí míru od prvního rohu VÝŠKA HRANY Funkce vloží údaj o výšce hrany (vždy v metrech), funkce nabídne uživateli jako přednastavenou výšku údaj, odečtený z Xové souřadnice vkládacího bodu. Pokud chcete zrychlit vkládání údajů a zdržuje Vás odklepávání klávesy ENTER (nepotřebujete měnit nabídnutou hodnotu), můžete zobrazení dialogu potlačit. Dialogový panel potlačíte příkazem VYSKAHRANY. 4

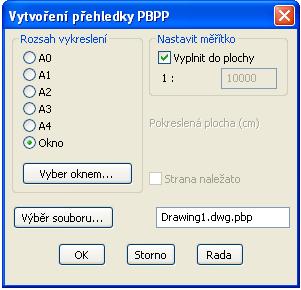

46 U výšky hrany je možnost vložení buď klasické "KAČENY" nebo kóty typu "POZICE"(LEADER). Kdo bude chtít využít stylu LEADER, nechť před vlastním kótováním napíše na klávesnici REK:KACENA a vybere požadovanou volbu, nebo zatrhne příslušnou volbu pomocí funkce Nastavení prostředí PŘEHLEDKA BODŮ PBPP Funkce požaduje od uživatele zadat textový soubor se souřadnicemi a kódy bodů v následující podobě: např S N D N S kde kód na konci řádku značí: S stávající bod bodového pole N nový bod bodového pole D dočasný bod bodového pole! řádek bez kódu funkce ignoruje a přeskočí! 4

47 , toho můžete využít k úpravě již existujícího souboru - Dialogový panel nabízí možnost zobrazit 'přehledku', buď ve vymezené oblasti v obecném měřítku (A0, A1,...jiném form.), nebo v určitém měřítku. Volba VYPLNIT DO PLOCHY (vymezená oblast) funkce vyzve uživatele k zadání oblasti, ve které se mají body přehledky zobrazit. Po jejich zobrazení se na displeji objeví informace o měřítku vzdáleností bodů PBPP, při jejich tisku v měřítku 1:1000. Měřítko 1:1000 je nastaveno vždy pro tisk, nezávisle na aktuálním měřítku výkresu. Volba NEVYPLNIT DO PLOCHY (nastavení měřítka) Body jsou načítány stejně jako podrobné body funkcí Načtení bodů do výkresu ze souboru. Bloky, které tvoří body jsou rozměrem upraveny pro zvolené měřítko. K vytisknutí 'přehledky' použijte stejné měřítko v jakém byly načteny. Pokud uplatníte volbu STRANA naležato (platí pouze u formátu A0..A4), bude zvolená oblast vykreslena delší stranou v horizontálním směru ZAČIŠTĚNÍ LINIÍ Funkce napojí dvě linie ke třetí tak, že je protáhne nebo případně ořízne na hranu této linie. V případě, že jsou objekty ve stejné hladině, jsou po napojení začištěny jejich hrany. Výběr objektu probíhá ukázáním jednotlivých linií, nebo výběrem z protínacího okna. Není potřeba definovat hranu začistění. Začištění (vyříznutí části napojovací linie) proběhne implicitně pouze tehdy, když jsou všechny linie ve stejné hladině. Pokud ne, dojde pouze k prodloužení nebo zkrácení dvou linií na úroveň napojovací. - změnou v Nastavení GeoWinu list vlastností Rekonstrukce(Viz 4.3) můžete napojovat s 'odříznutím' i linie patřící k různým hladinám. Začistění do + ( napojení do kříže ) Funkce je obdobou předešlé, s tím rozdílem, že čištěné linie se křižují a nemusí být ve stejných hladinách. 4

48 4.26 ZMĚNA MĚŘÍTKA Funkce provádí globální změnu měřítka výkresu. Uživatel může měnit měřítko u těchto objektů: Symboly- kótovací šipky, symboly řezu, severka, rozpiska Popisy- popisy podlah atd. Kóty značky- kóty dveří, výšky podlaží, změny úrovně, výšky hrany Kóty texty- veškeré kóty včetně "v=xxx" Podrobné body- čísla a výšky podrobných bodů Měřítkové číslo je uloženo v uživatelské proměnné USERR1 ( a s ní související LTSCALE ). 4

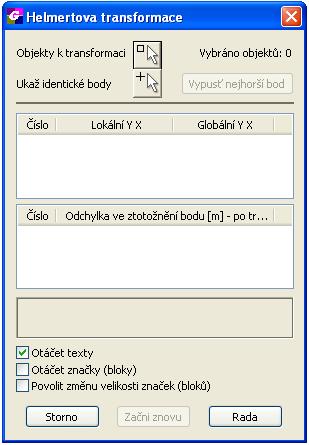

49 5. VÝPOČTY 5.1 HELMERT Helmertova transformace je transformací podobnostní, tzn. že se transformací mění identické body. Vstupem do programu jsou uživatelem vybrané objekty, které se mají transformovat a identické body z obou souřadnicových soustav (lokální i globální) Při zadávání identických bodů uživatel v jednom kroku ukáže zdrojovou (lokální) souřadnici a následně cílovou (globální). Pokud jsou ukázány alespoň tři identické body, jsou v dialogu zobrazeny odchylky pro identické body po následné transformaci. Pokud je zadáno více identických bodů, je možné identický bod, který se nejméně přimyká k transformovanému cíli vypustit volbou Vypusť nejhorší bod. Dialog dále ukazuje hodnotu Koeficient ztotožnění což je v podstatě měřítko zvětšení/zmenšení. Údaj o kilometrové chybě je přepočítaný koeficient ztotožnění pro lepší orientaci. Uživatel dále může určit, zda se mají transformací přepočítat i úhly natočení textu a bodových značek. 4

50 Transformace není aplikována na objekty XLINE (konstrukční čára), XRAY (paprsek), REGION, HATCH (šrafy) s výjimkou asociovaných a objekty jako 3D SURFACE, 3D MESH a ostatní 3D plochy. 5.2 KONSTRUKČNÍ OMĚRNÉ Po spuštění se objeví dialog, kterým nastavíme možnost zapisovat průběh výpočtu do protokolu, vytvářet podrobné body a dále zda konstrukční oměrné budeme transformovat na dva známé koncové body. Po odsouhlasení možností se spustí samotná funkce. Nejdříve zadáme počáteční a koncový bod (pokud se nebude transformovat je koncový bod vzat jako počáteční orientace prvního přímého prvku) a následovně zadáváme jednotlivé měřené vzdálenosti (přímé, kolmice ). Funkce postupně konstruuje jednotlivé prvky v závislosti na zadaném směru (přímo, kolmo) vzhledem k poslednímu vytvořenému úseku. Body počátku a konce je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" 5.3 PŘECHODNICE Funkce vytváří klotoidický přechodnicový oblouk na základě zadaných parametrů. Parametry lze zadat ukázáním liniového segmentu a zadáním alespoň dvou ze tří parametrů klotoidy v dialogu. Druhou možností je ukázání liniového segmentu a kružnice. V tomto případě se funkce pokusí dopočítat zbylé parametry klotoidy. Klotoida je vykreslena jako objekt 3dKřivka (3dPolyline) s vrcholy o rozestupu zadaném v dialogu. 5

51 5.4 OSTATNÍ VÝPOČTY Všechny výpočetní funkce umožňují zápis výsledku výpočtu do souboru (u funkce, která využívá ke komunikaci s uživatelem dialog, je přepínač sloužící k zapnutí popřípadě vypnutí volby zápisu do souboru, tam kde funkce nepoužívají dialog (měřické přímky, výpočet jižníku atd.) máte možnost tuto volbu ovlivnit příkazem Nastavení GeoWinu Upozornění: výpočetní funkce, které zapisují výsledné souřadnice do souboru, je zapisují v aktuálním souřadném systému. PEVNÁ MĚŘICKÁ PŘÍMKA z příkazové řádky: sngmerprim Funkce provádí výpočet bodů na pevné měřické přímce a jejich zobrazení v grafické databázi a přiřazuje těmto bodům číslo. Funkce vyžaduje zadání počátečního a koncového (popř. orientaci) bodu měřické přímky a hodnoty staničení a kolmic jednotlivých bodů. Po výpočtu a zobrazení funkce nabídne číslo bodu následující za posledním vsazeným do situace. Funkce provádí kontrolu, zda toto číslo již existuje (v závislosti na zapnuté Kontrole duplicity bodu(viz 2.13)). 5

52 Během funkce se na displeji kreslí pomocné úsečky pro lepší orientaci při výpočtu. Tyto úsečky nejsou součástí kresby a zmizí překreslením situace. Body počátku a konce je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" PEVNÁ MĚŘICKÁ PŘÍMKA S VYROVNÁNÍM z příkazové řádky: sngpevyr Funkce provádí výpočet bodů na pevné měřické přímce s vyrovnáním. Funkce zobrazuje body v grafické databázi a přiřazuje těmto bodům číslo. Funkce vyžaduje zadání počátečního a koncového bodu měřické přímky, měřené vzdálenosti mezi těmito body a hodnoty staničení a kolmic jednotlivých bodů. Tyto hodnoty se vyrovnají podle vypočtené vzdálenosti koncových bodů měřické přímky. Po výpočtu následuje dotaz na číslo bodu a nabídne číslo následující za posledním číslem vloženým do situace. Funkce provádí kontrolu, zda toto číslo již existuje (v závislosti na zapnuté Kontrole duplicity bodu(viz 2.13)). počáteční a koncový bod je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" VÝPOČET VZDÁLENOSTI z příkazové řádky: sngvz Funkce vypočítává vzdálenost a převýšení mezi dvěma body. Body je možné zadat ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací". Spočtené výsledky je možné zapsat do souboru. Jméno souboru se vytvoří z názvu výkresu a koncovky VZD. Funkce vypíše informace o vodorovné délce, převýšení, šikmé délce, jižníku a celkové vzdálenosti naměřené touto funkcí během jednoho spuštění. CELKOVÁ DÉLKA LINIÍ z příkazové řádky: sngvzdx 5

53 Funkce spočítá součet délek linií, křivek a 3D křivek v požadovaných hladinách, nebo vybraných uživatelem. Funkce spočítá jejich vodorovné nebo šikmé délky. VÝPOČET PLOCHY z příkazové řádky: sngplocha Funkce vypočítá plochu s možností zápisu do souboru a do výkresu. Pokud zapisujeme do souboru vytváří se automaticky soubor podle jména výkresu s rozšířením.ptk, pokud již tento soubor existuje, tak se vypočítané plochy připojí na konec souboru. Funkce požaduje zadat jednotlivé body plochy. Výsledná plocha a obvod se objeví na displeji a zapíše do souboru. Zapisujete-li plochu do souboru, zapíší se také čísla zadávaných bodu. Spočítanou plochu můžete též vsadit do výkresu jako textovou entitu. VÝPOČET JIŽNÍKU z příkazové řádky: sngjiznik Funkce spočítá jižník mezi stanoviskem a orientací a zobrazí výsledek v grádech na displeji. Body je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" VÝPOČET SKLONU V PROCENTECH z příkazové řádky: sngprevproc Funkce spočítá sklon v procentech mezi dvěma body a vypíše výsledek na displej. Body je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" PROTÍNÁNÍ Z DÉLEK z příkazové řádky: sngprodel 5

54 Funkce provádí výpočet bodů protínáním z délek a jejich zobrazení v grafické databázi. přiřazuje těmto bodům číslo. Funkce vyžaduje zadání dvou známých bodu jako základny a jednotlivých vzdáleností na určovaný bod. Po výpočtu a zobrazení se funkce dotáže zda chcete bod na opačné straně základny. V případe že ano, pak funkce provede znovu výpočet se stejnými hodnotami. Dále se funkce dotáže na číslo bodu a nabídne Vám číslo následující za posledním číslem vloženým do situace.číslo bodu může být libovolné celé číslo. Funkce provádí kontrolu, zda toto číslo již existuje (v závislosti na zapnuté Kontrole duplicity bodu(viz 2.13)). Během výpočtu se na displeji kreslí pomocné úsečky, které Vám umožní se orientovat při výpočtu. Tyto úsečky nejsou součástí kresby a překreslením zmizí. Body základny je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" PROTÍNÁNÍ Z ÚHLŮ z příkazové řádky: sngprotuhel Funkce provádí výpočet bodů protínáním z úhlu a jejich zobrazení v grafické databázi. přiřazuje těmto bodům číslo. Funkce vyžaduje zadání dvou známých bodu jako základny a jednotlivých měřených (vodorovných úhlu ) směru v grádech. Funkce se dotáže na číslo bodu a nabídne Vám číslo následující za posledním číslem vloženým do situace.číslo bodu může být libovolné celé číslo. Funkce provádí kontrolu, zda toto číslo již existuje (v závislosti na zapnuté Kontrole duplicity bodu(viz 2.13)). Během výpočtu se na displeji kreslí pomocné úsečky, které Vám umožní se orientovat při výpočtu. Tyto úsečky nejsou součástí kresby a překreslením zmizí. Body základny je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" ZPĚTNÉ PROTÍNÁNÍ Z ÚHLU z příkazové řádky: sngprotzpet 5

55 Funkce provádí výpočet bodů zpětným protínáním z úhlů (Cassiniho řešení) a jejich zobrazení v grafické databázi. přiřazuje těmto bodům číslo. Funkce vyžaduje zadání třech známých bodů a jednotlivých měřených vodorovných směru (úhlů ) v grádech z určovaného bodu. Funkce se dotáže na číslo bodu a nabídne Vám číslo následující za posledním číslem vloženým do situace. Číslo bodu může být libovolné celé číslo. Funkce provádí kontrolu, zda toto číslo již existuje (v závislosti na zapnuté Kontrole duplicity bodu(viz 2.13)). Během výpočtu se na displeji kreslí pomocné úsečky, které Vám umožní se orientovat při výpočtu. Tyto úsečky nejsou součástí kresby a překreslením zmizí. Body základny je možné zadat, bud ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" VÝPOČET RAJONU z příkazové řádky: sngrajon Funkce provádí výpočet bodů metodou rajonu a jejich zobrazení v grafické databázi. přiřazuje těmto bodům číslo. Funkce vyžaduje zadání dvou bodu (jako stanoviska a orientace) a zadání levostranného úhlu v grádech. Volitelně můžete zadat vodorovnou nebo šikmou vzdálenost, při výběru volby šikmé vzdálenosti je nutno zadat zenitový úhel. Funkce se dotáže na číslo bodu a nabídne Vám číslo následující za posledním číslem vloženým do situace.číslo bodu může být libovolné celé číslo. Funkce provádí kontrolu, zda toto číslo již existuje (v závislosti na zapnuté Kontrole duplicity bodu(viz 2.13)). Během výpočtu se na displeji kreslí pomocné úsečky, které Vám umožní se orientovat při výpočtu. Tyto úsečky nejsou součástí kresby a překreslením zmizí. Body základny je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" VÝPOČET ÚHLU z příkazové řádky: snguhly 5

56 Funkce provádí výpočet úhlu (grády) sevřeného mezi třemi body, z nichž prostřední zadaný je vrcholem počítaného úhlu. Body je možné zadat, buď ukázáním kurzoru na displeji, nebo číslem bodu z klávesnice. Mód úchopu je nastaven na "konec,bod,vkládací" PRŮSEČÍK PŘÍMEK z příkazové řádky: sngprus Funkce provádí výpočet průsečíku dvou úseček (přímek). Uživatelským vstupem jsou objekty typu úsečka (line) a křivka (polyline). Křivka musí být vybrána v úseku, kde její segment protíná náš objekt. Před výběrem prvního objektu, lze volbou Nastavit ovlivnit typ průsečíku (zda musí ležet na protínaných úsečkách). Pokud se úsečky protínají, je možné v průsečíku vytvořit geodetický bod. LINEÁRNÍ REGRESE z příkazové řádky: sngrl Lineární regrese je matematická metoda používaná pro proložení souboru bodů v grafu přímkou. O bodech reprezentujících měřená data se předpokládá, že jejich x-ové souřadnice jsou přesné, zatímco ypsilonové souřadnice mohou být zatíženy náhodnou chybou, přičemž předpokládáme, že závislost y na x lze graficky vyjádřit přímkou. Pokud měřené body proložíme přímkou, tak při odečítání z grafu bude mezi ypsilonovou hodnotou měřeného bodu a ypsilonovou hodnotou ležící na přímce odchylka. Podstatou lineární regrese je nalezení takové přímky, aby součet druhých mocnin těchto odchylek byl co nejmenší. Uživatelským vstupem jsou podrobné body, výstupem entity typu tečka a úsečka proložená spočítanými body. 6. VÝŠKOPIS 6.1 PŘÍPRAVA DIGITÁLNÍHO MODELU 5

57 GeoWin disponuje několika funkcemi a nastaveními, které uživateli ulehčí tvorbu digitálního modelu terénu. Základním úkonem je nastavení způsobu kreslení na 3D v dialogovém panelu funkce "Nastavení GeoWinu". Tímto přinutíte GeoWin kreslit jak liniové, tak bodové prvky v prostoru (popisy zůstávají nadále v nulové výšce). Doplňkovými funkcemi při tvorbě 3D modelu jsou "3D odsazení" a "Změna oblouku na křivku". 3D odsazení objektu (pro tvorbu hran a terénních stupňů) odsadí linii, nebo 3D křivku, jak polohově, tak výškově. "Změna oblouku na křivku" převede oblouk na sled krátkých linií (segmenty po 0.1m) spojených do křivky (3D křivky). Výsledná 3D křivka, pokud je zapnuta volba kreslení ve 3D a uživatel vybral pouze jeden oblouk, je výškově interpolovatelná. Další funkcí, kterou může uživatel využít při tvorbě 3D modelu je "Hromadná změna výšek" měnící výšky objektu (linií, 3D křivek, geodet. bodů). PŘEVOD OBLOUKU NA 3D KŘIVKU Rozdělit křivku na úseky konstantní délky: Oblouk bude rozdělen na X úseků o délce určené uživatelem Délka jednotlivého úseku rozdělené křivky: Určuje délku úseku na rozdělené křivce Počet úseků na rozdělené křivce: Určuje na kolik úseků se oblouk převede Při interpolaci počítat i s výškou prostředního bodu: Výslednou křivku můžete výškově interpolovat nejen krajními body, ale i třetím bodem na oblouku. 6.2 VÝŠKOVÁ INTERPOLACE 3DKŘIVKY Funkce provádí výškovou interpolaci jednotlivých vrcholů uživatelem vybrané 3D křivky. Výpočet proběhne ze souřadnice Z prvního a posledního vrcholu. Funkce po úspěšné interpolaci provede změnu 3D křivky a vypíše na obrazovku postup výpočtu. 6.3 VÝŠKOPISNÉ ŠRAFY Uživatel zadává jednu horní a několik dolních hran pro oblast vyšrafování.po spuštění funkce a vybrání hran,funkce vykreslí zkusmo po horní hraně úsečky, pokud nesouhlasí 5

58 jejich směr s uvažovaným šrafováním může uživatel změnit jejich směr. Dále se funkce dotáže na velikost krátkých šrafovacích úseček (podle nastavení GeoWinu(Viz 9.5) ) 6.4 VRSTEVNICE Funkce po zadání tří bodů ( prostorový trojúhelník) pomocí lineární interpolace spočítá a vykreslí vrstevnice s rozestupem 1 metr. 7. POPIS SITUACE 7.1 PARCELNÍ ČÍSLA Uživatel má k dispozici dialogový panel kam vepíše požadovaný údaj a text vloží do výkresu. Parcelní číslo lze vložit do závorek nebo do oválu. Ovál lze nahradit elipsou (v aktuální šabloně v sekci <Setting Enviroment> změňte hodnotu klíče cparkrouzek na hodnotu 0). Poloměr zaoblení u oválu, lze korigovat hodnotou faktoru v klíči cparfaktor (v aktuální šabloně v sekci <Setting Enviroment>), tato hodnota není přímo poloměr, ale jmenovatel ve výrazu VýškaTextu / Faktor zaoblení. 7.2 POPIS SITUACE Uživatel má k dispozici dialogový panel kam vepíše požadovaný údaj a text vloží do výkresu. Text může vizuálně otáčet, než ho definitivně umístí. Uživatel může změnit textový styl funkcí Nastavení GeoWinu list vlastností Písma(Viz 9.4) 5

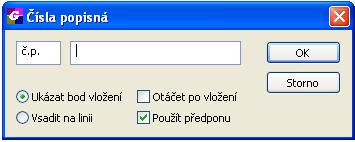

59 (Viz 9.4) (Viz 9.4) (Viz 9.4) (Viz 9.4) (Viz 9.4)(Viz 9.4) 5

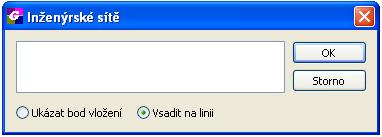

60 7.3 POPIS VEDENÍ INŽ.SÍTÍ Funkce používá pro vložení textu dialog, společný i pro ostatní popisy objektu. Umožňuje vkládat popis jak bodem, tak vložením na linii. Vkládání popisu bodem nabízí i volbu otočení textu po vložení. Úhel posledního natočení textu je uchováván v paměti. Funkce navíc přidává možnost automaticky vkládat za řetězce PVC,DN,LPE atd. značku průměru. Volba vkládání značky průměru je dostupná v Nastavení GeoWinu, pod kartou Ostatní. Při vkládání popisu bodem se text vloží do standardní hladiny, ale při vložení popisu na linii se text vloží do hladiny sestávající z názvu Popis- a názvu hladiny popisované linie. Možnost jak změnit předponu Popis- je editace aktuálně připojené šablony (ve složce GeoWinu, např. Mapovani.sab). V sekci "Setting enviroment" by mela být položka (pokud není, tak ji vytvořte) "sngpopisinzpredpona. Hodnotu této položky můžete změnit. 6

61 8. POMŮCKY 8.2 HLADINY VÝKRESU Funkce v programu GeoWin, které vytvářejí nové hladiny (nebo hledají objekty v určitých hladinách), se řídí názvy získanými s tabulky hladin zapsané v souboru uvedeném v aktuální šabloně u položky HLADINY. Tato funkce umožňuje uživateli změnit přednastavené názvy hladin a jejich barvy, nebo načíst jinou tabulku hladin, či aktuální uložit pod novým názvem. Ke změně nastavení názvu hladiny najeďte kurzorem na požadovanou položku. dvojitým kliknutím levého tlačítka myši můžete editovat text; kliknutím pravého tlačítka myši vyvoláte dialog na změnu barvy. Uživatel má možnost použít PREFIX u názvu hladin. To znamená předřadit k názvu všech hladin najednou nějakou obecnou předponu. Funkce na vytváření hladin tak vytvoří hladinu sestávající z názvu z tabulky hladin, před který připojí tento prefix. 6

62 8.3 MAPOVÉ LISTY Funkce slouží pro vložení rámu mapového listu do výkresu. Funkce požaduje od uživatele pouze ukázat kurzorem bod uvnitř oblasti, kam chce vložit mapový list. Funkce si v databázi najde název mapového listu a jeho souřadnice. Uživatel může vybrat i více listu najednou (výběrovým oknem), pokud je zapnutý přepínač Více listu najednou. Uživatel může vložit do výkresu volbou VYKRESLI RÁM pouze rám mapového listu bez rámových údajů, nebo vytvořit mapový list volbou MAPOVÝ LIST s kompletním popisem rámových údajů, mapový list je vytvořen v novém paper space aktuálního výkresu s názvem shodným jako název listu. Mimorámové údaje jsou tvořené blokem s atributy, pro možnou dodatečnou editaci. Pokud chce uživatel zjistit pouze souřadnice rohu aktuálně vybraného mapového listu, má k tomu připravenu v dialogovém menu volbu UKAŽ SOUŘADNICE. Pokud známe název mapového listu a chceme zjistit jeho souřadnice, tak v dialogovém menu spustíme příkaz SOUŘADNICE DLE NÁZVU. 8.4 MÍSTOPISY Funkce vytváří kompletní místopisy bodu PBPP, z informací obsažených ve výkrese. Takto vytvořené místopisy jsou okamžitě připravené pro tisknutí. Po spuštění funkce uživatel zadá požadovaný bod místopisu (může bod ukázat kurzorem, nebo zadat číslo z klávesnice). Funkce umístí situaci s bodem do středu displeje, kvůli snazší orientaci uživatele. Vyzve uživatele (pokud nechce, stiskne ENTER) k zadání orientačního bodu a k okótování situace. 6

63 Po ukončení identifikace kótovacích bodu a určení oblasti výřezu, která se má objevit v místopise, funkce vytvoří ve výkresovém prostoru výkresu formulář s vyplněnými údaji. Uživatel má možnost údaje obsažené ve formulářích editovat (jsou to atributy bloku). Místopisy jsou v tzv. výkresovém prostoru a situace v modelovém prostoru výkresu. 8.5 NASTAVENÍ PROSTŘEDÍ Z menu GeoWin / Nastavení GeoWinu Uložit šablonu pod názvem: Umožní uživateli uložit současné hodnoty v dialogu do uživatelsky pojmenované šablony, která se po uzavření tohoto dialogu stane aktuální. Definice šablony je zapsána do souboru GEOWINSE.INI, odkud ji můžete později popřípadě odmazat (ale musíte zachovat posloupnost čísel za klíčovým slovem mapa ). 6

64 Kreslit v hladinách GeoWinu:- zda budou funkce GeoWinu používat přednastavené hladiny, nebo budou kreslit do aktuální hladiny výkresu, pokud je volba vypnuta nemusí korektně pracovat některé funkce GeoWinu, které předpokládají určité objekty v určitých hladinách. Vytvářet výškové kóty u geodet. bodů:- Zapíná/Vypíná vytváření výškových kót při tvorbě geodetických bodů. U výpočtu vytvářet protokol:- Zapíná/Vypíná zápis o průběhu výpočtu do souboru u výpočetních funkcí. Výsledný soubor má název sestávající z názvu výkresu a koncovky.ptk. Násobek zoomu: Hodnota se uplatní v těch funkcích GeoWinu, které vycentrují nalezený bod na obrazovce. Funkce dosazuje hodnotu do příkazu _ZOOM _C HODNOTA Vícenásobné dialogy pro Bodové a Liniové značky: Je-li zapnuto, tak každý další příkaz pro vyvolání dialogu, vytvoří další nový dialog na obrazovce (na pozici předešlého dialogu, nad ním). Počet současně zobrazených dialogů není limitován. Autokontrola samonačtení GeoWinu: Je-li zapnuto, tak GeoWin pri každém spuštení kontroluje, zda je korektně zapsána cesta ke GeoWinu v adresáři AutoCADu a zda je v registrech AutoCADu pro autonačtení zapsán soubor geowin.arx. V případě, že tomu tak není, opraví to. Vzdálenost vypisovat na desetinná místa: Počet desetinných míst. Vzdálenosti jsou myšleny pouze ty, které spočítá GeoWin. Zobrazovat úvodní dialog pro volbu měřítka a šablony: Je-li zapnuto, GeoWin při otevření výkresu, který neobsahuje odkaz na šablonu nebo měřítko zobrazí dialog pro volbu měřítka a šablony. Je-li vypnuto, GeoWin v předešlých případech použije šablonu naposledy použitou. Přidávat sufix u kreslení inženýrských sítí podle typu uložení: Je-li zapnuto, GeoWin při kreslení inženýrských sítí přidává k názvu hladiny sufix: -nadzemní nebo -neověřené. U podzemních ověřených se nic nepřidává. Oblast pro hledání výskytu linie pro popis bodu: Udává velikost hrany čtverce, ve kterém se bude zjišťovat výskyt nějakého objektu. Toto se používá při výpisu souřadnic z výkresu do souboru a zapnuté volbě Přidat popis. Počet cyklů ořezávání mapového listu: Hodnota udává kolikrát má proběhnout cyklus ořezání čar přesahující rám mapového listu. Sestupné třídění pro funkci Profil volba Hromadně: Profil s vybranými lomovými body metodou Hromadně, setřídí tyto body od daného počátku podle vzdálenosti od největší po nejmenší. Zapisovat souřadnice prvku ve funkci Zjisti počet prvků: Je-li zapnuto, funkce zapíše vkládací souřadnice nalezených prvků do souboru. Výška formátu A4: Upravuje výšku A4 v mm Šírka formátu A4: Upravuje šírku A4 v mm Vizualizace formátu A4 pri tažení: Je-li zapnuto tak při vkládání orámování ihned vidíte rozvržení A4 v rámecku. Formát vypisovaných bodů (čísla bodů a jejich souřadnic při tisku do souboru nebo na obrazovku). 6

65 Číslo bodu: Hodnota udává kolik znaku bude číslo bodu celkem zabírat (i s doplněnými mezerami). Souřadnice Y (X/Z): Hodnota udává kolik znaku bude souřadnice (Y/X/Z) celkem zabírat (i s doplněnými mezerami). Přesnost na desetinná místa: Hodnota udává na kolik desetinných míst se budou souřadnice vypisovat Ostatní formáty: Předpona pro číslo popisné: Znaky které se přidají pred Vámi zapsané císlo. Kóty a oměrné na desetinná místa: Nastavuje na kolik desetinných míst se budou vytvářet kóty a oměrné GeoWinu Výškopisné šrafy Délka krátkých úseček automaticky: Nastaví délku krátkých úseček z údaje v kolonce "Délka krátkých úseček". V opačném případě můžete délku krátkých úseček nastavit graficky pri tvorbě šraf ve výkrese Rozestup dlouhých šraf:- Hodnota nastavuje rozestup dlouhých šrafovacích úseček Délka krátkých úseček pro automatiku: Nastavíte délku krátkých úseček, která bude automaticky použita pri tvorbě šraf ( pokud je zaškrtnuta volba Délka krátkých úseček automaticky ) Mezera v souvislém šrafování: Nastavíte délku úseku ve kterém se nebude šrafovat. Délka bloku souvislého šrafování: Nastavíte délku úseku ve kterém se bude šrafovat Kresba ve 3D - převod oblouku na křivku V těchto nastaveních definujete parametry převodu na 3D křivku. 3D kresba odsazených čar podle předpisu spojnic Tyto nastavení ovlivňují chování vykreslování výškově odsazovaných čar v Automatizované kresbě / podle předpisu spojnic Kontroly čísel bodu na duplicitu: Upozornit na neznámý kód při Importu/Exportu souřadnic pokud pri načítání/výpisu souřadnic narazí GeoWin na neznámý kód značky (není uveden v aktuální šabloně v sekcích Import/Export codes ) dotáže se uživatele na doplňující informace k doplnění do šablony Kontrola na duplicitu bodů pro pro doplněné body týká se bodů vkládaných do výkresu funkcí Vytvoř bod, kontrola zjišťuje, zda už existuje ve výkresu bod stejného čísla Mazat při kontrole duplicity výškovou kótu pokud je kontrola na duplicitu zapnutá a zjistí duplicitní bod, máte možnost při jeho výmazu ponechat jeho výškovou kótu ve výkrese Mazat při kontrole duplicity tečku bodu pokud je kontrola na duplicitu zapnutá a zjistí duplicitní bod, máte možnost při jeho výmazu ponechat jeho tečku ve výkrese Rekonstrukce Konverze jednotek kótování a popisu nastaví kóty a popisy ve výkrese na požadované jednotky,tento převod probíhá volitelně (a / nebo) v kótách, textech a atributech bloku 6

66 Není dialog u výšky hrany pro vložení znacky výšky hrany muže uživatel zadávat hodnoty přes dialogový panel. Když je vypnutý, tak funkce automaticky dosadí hodnotu odectenou ze souradnice Y (USS - GLOBAL) Výška hrany odkaz typu Leader pokud není zatrženo, funkce vloží místo kóty Leader značku GeoWinu Načtení řezu jako blok při načtení řezu do výkresu,funkce standardně blok s řezem rozloží. Zde máte možnost vložit řez bez jeho následného rozložení Zacištovat linie vždy pokud není zatrženo, tak funkce začišťuje hrany linií pouze když jsou ve stejných hladinách. Tlouštka zdi (max.) nastaví vzdálenost pro vyhledávání sdružené linie u zdí. Hodnota je důležitá u funkcí jakou jsou Prostup, Okno atd. Čím větší hodnota, tím větší nároky na paměť a zpomalení funkcí Polomer kroužku u šipky nastavuje velikost kroužku u schodištní šipky Velikost šipky nastavuje velikost kroužku u schodištní šipky Definiční složka určuje kde jsou umístěné soubory s nastavením (šablony, tabulky hladin atd.) a mapové značky. Implicitní hodnota je c:\user\public\documents\geowin\. Pokud nastavíte jinou složku, tak se do ní můžou překopírovat soubory z původní (pokud složka neobsahuje soubor standard.hld). Když je přepínač vypnutý, tak je složka nastavena na implitní hodnotu. 8.6 NATOČENÍ SITUACE Funkce natočí situaci, podle úhlu zadaného uživatelem (výběrem linie), spolu se souřadným systémem. Natočený USS dostává jméno GeoWin-natočený. Funkce se používá pro lepší orientaci kresby na obrazovce pro výstup na plotr. Uživatel může ovlivnit, které prvky se otočí spolu s USS, jsou to BODY, POPISY a BODOVÉ ZNACKY. Funkce je po svém vykonání vratná do původního stavu pouze příkazem ZPĚT. I když je USS natočený, tak může uživatel vypisovat souřadnice bodu bez problémů. 8.7 NOVÝ VÝKRES Pokud výkres ještě nebyl otevřen v GeoWinu ( nemá měřítko a - nebo není v sekci výkresu Dictionary zapsána šablona), tak se po otevření výkresu objeví dialogový panel s možností výběru pracovní šablony a volby měřítka výkresu. Obě dvě hodnoty - šablonu i měřítko může uživatel kdykoliv v průběhu editace výkresu změnit příkazem Změna šablony z menu GeoWinu. 6

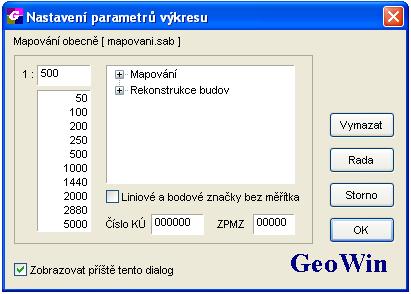

67 Měřítko můžete nejen vybrat ze seznamu, ale i napsat do editačního pole. Volba "Liniové a bodové značky bez měřítka" nastaví GeoWin tak, aby neměnil velikost vkládaných liniových a bodových značek podle aktuálního měřítka. Využití najde v případě uživatelského značkového klíče, který je definován pro jiné měřítko než referenční 1:1000. Vybrané měřítko se zapisuje do aktuální šablony jako naposledy vybrané. To znamená, že když budete příště otevírat nový výkres a najedete na určitou šablonu objeví se u ní naposledy definované měřítko. Spolu s měřítkem a šablonou můžete zadat i aktuální číslo KÚ a číslo náčrtu ZPMZ, které slouží pro zpracování čísel bodů při jejich vytváření ve výkrese, případně při jejich výpisu do souboru (viz nápověda Zkrácení 15-cti místných čísel bodů(viz 2.16)) Zaškrtávací políčko Zobrazovat tento dialog zapnuté slouží k tomu, aby se tento dialog objevil vždy při otevření nového výkresu. Vypnuté políčko způsobí při otevření nového výkresu to, že se dialog neobjeví a GeoWin automaticky použije šablonu a měřítko naposledy vybrané, viz Nastavení GeoWinu(Viz 9.2). Novou šablonu vytvoříte spuštěním funkce Nastavení GeoWinu z roletky GeoWin a volbou Uložit šablonu Jako. Tím se zkopíruje aktuální šablona do Vámi uživatelsky pojmenované. Poznámka: -Vybraná šablona se zapíše do výkresu do sekce Dictionary pod klíč GeoWin. -Měřítkové číslo se uloží do uživatelské proměnné USERR1 (kde např. 1: 500 je uloženo jako 0.5) a do hodnoty LTSCALE (uživatelské měřítko čar) 6

68 -Šablonou se rozumí předdefinované nastavení pracovního prostředí GeoWinu, jako jsou výšky a typy písem, specifické funkce atd. 8.8 ORÁMOVÁNÍ SITUACE Funkce orámuje situaci s vyznačením kladů formátu A4 s volbou vložení rozpisky a značky severu. Další možností je vložení čtvercové sítě. Dialogový panel nabízí tyto volby pro definici plochy: Maximální+*mm+ orámuje všechnu pokreslenou plochu s odstupem definovaným uživatelem Displej- orámuje oblast specifikovanou aktuálním výřezem displeje Okno- orámuje oblast definovanou levým dolním a pravým horním bodem Volby pro zarovnání formátu A4: Žádné- přepínač "ZAOKROUHLIT" neoznačen Horizontální- zaokrouhlí formáty zleva na celé A4 Vertikální- zaokrouhlí formáty nahoře na celé A4 Obojí- zaokrouhlí formáty v obou směrech A4-A0- zaokrouhlí na požadovaný formát A4 A0 6

69 Náhled kladu listů A4 ukáže uživateli, jak by vypadalo orámování i s přehledem kladu formátů A4 Formát A4 - slouží k zadání velikosti formátu A4 v mm Vizualizace kladu A4 pokud je volba aktivní, tak funkce při zadávání oblasti orámování názorně zobrazuje klad formátů A4 Poznámka: pro popis jednotlivých křížků čtvercové sítě použijte samostatný příkaz sngpopctv, dostupný z menu GeoWin/Adjustace 8.9 PODÉLNÝ PROFIL Program slouží pro vykreslení trasy podélného nebo příčného profilu. Vstupem do programu jsou jednotlivé podrobné body. Uživatel má tyto volby: Soubor, uživatel vybere soubor staničení a výšek vygenerovaný funkcí v předcházejících sezeních. Každý nově vytvořený profil dostává název PROFILX.PRF, kde X je číslo o jednu větší než posledně vytvořený profil. Ručně, uživatel má možnost body vybrat kurzorem na displeji, nebo zadat jejich hodnoty do dialogového panelu. Funkce podporuje i vkládání bodu inženýrských sítí i s hloubkou uložení (editační box "TYP SÍTĚ" a "HLOUBKA" ). Pokud máte dialogový panel vyplněn stiskněte tlačítko "ODESLAT". Ukončení výběru bodu provedete stisknutím tlačítka "KONEC". Tato volba automaticky vytvoří textový soubor "PROFIL1.PRF" a 6

70 pokud již existuje vytvoří soubor s číslem o jedno větší než poslední soubor v aktuálním adresáři. Pokud máte zatrženou volbu Ukaž bez inž. sítí tak volba RUCNĚ probíhá bez zobrazení výběrového dialogu. 3D křivka, uživatel ukáže na obrazovce 3D křivku a program si z ní odečte souřadnice vrcholů, a vytvoří automaticky soubor profilu Hromadně, uživatel má možnost body profilu vybrat hromadně, tzn. výběrovým oknem apod. (ale bez možnosti zadat hloubku inženýrských sítí), s tím že zadá funkci jakým způsobem má body rozvinout do profilu. Možnosti jsou: setřídit body podle vzdáleností od uživatelem definovaného bodu, nebo setřídit body podle čísel (setřídění podle čísel se dá opět ovlivnit nastavením v aktuální šabloně). Nastavení měřítka délek a výšek se provádí označením rádio tlačítka v poli "Měřítko" a nastavením poměru výšek k délkám (např. měřítko délek 1:500 a výšek 1: 100 se nastaví tak, že označíte rádio tlačítko měřítka 1: 500 a nastavíte poměr výšek k délkám na hodnotu 5. Další volby ovlivňují způsob vykreslení profilu: Zapnutí Automatické změny srovnávací roviny (implicitně Ano) Tato volba mění srovnávací rovinu vždy, pokud profil ve vertikálním směru přesáhne mezní hodnotu stránky A4, nebo nedosahuje minimální hodnotu. Funkce vypočte novou Srovnávací Rovinu pro aktuální výšku bodu a přepočítá předešlou hodnotu výšky bodu. Vložení rámových údajů: Funkce vkládá nalevo od vykresleného profilu rámové popisy. Editace rámových údajů: Uživatel má možnost předefinovat implicitní hodnoty rámových údajů Pokud musí uživatel jeden profil rozdělit na více částí (z důvodu časových, velikosti profilu), může u navazující části změnit počáteční staničení z 0.00 na libovolné reálné číslo (tj. číslo s des. tečkou). Změnu provede z příkazové řádky AutoCADu tímto příkazem (například): (setq sngvzdstan ) 7

71 8.10 PRODLOUŽENÍ ÚSEČKY Funkce prodlouží úsečku o vzdálenost zadanou uživatelem. Délka úsečky se zadává buď číselně v dialogu, nebo graficky ve výkresu. Na základě bodu výběru úsečky se prodlouží bližší konec úsečky. Délku prodloužení, pokud je zadána v dialogu, je možné označit přepínačem jako šikmou. Úsečka kreslená ve 3D bude modifikována i výškově, pokud je přepínač Počítat se spádem zaškrtnut (výška je přepočítána podle převýšení). Když je přepínač nezaškrtnutý, bude převzata výška z koncového bodu. Jsou akceptovány pouze objekty typu úsečka. Dialog je vytvořený jako nemodální, to znamená, že může být neustále viditelný na obrazovce, podobně jako dialogy pro liniové, nebo bodové značky. Samotný proces prodloužení úsečky není zabudován jako příkaz, je proto nutné pro zopakování stisknout tlačítko PRODLUŽ PŘEVOD OBLOUKU NA KŘIVKU Funkce mění oblouky (jednotlivě i hromadně) na křivky (polylinie). Pokud vybíráme oblouky jednotlivě, můžeme body na výsledné křivce výškově interpolovat, a to buď dvěma nebo třemi body. Nastavení parametru pro tuto funkci naleznete v dialogu Nastavení GeoWinu, list Výškopis(Viz 9.5) ROTACE TEXTU Funkce umožňuje natočit objekty typu text podle aktuálního souřadného systému. Použití vhodné tehdy, pokud jsme výkres natočili funkcí Natočení situace a posunuli čísla podr. bodu funkcí Posuň číslo bodu, nebo v případe pokud máme nadefinovaný vlastní souřadný systém ( třeba podle linie) a chceme zorientovat texty výškových kót dle této linie. 7

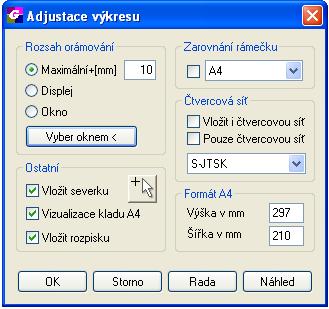

72 8.13 SPOJENÍ 3DKŘIVEK Funkce převede dvě nakreslené 3d křivky do jedné, podmínkou je, aby na sebe navazovaly nejen v souřadnicích X,Y ale i Z STATISTIKA Funkce umožňuje uživateli zjistit počet a typ objektů obsažených ve výkrese s možností jejich prohlížení (objekt se zobrazí na obrazovce) VYTVOŘENÍ DETAILU Funkce slouží k vytvoření detailu situace, v měřítku obvykle větším, lépe čitelnějším. Uživatel určí výřez pro detail tlačítkem Oblast pro vytvoření detailu. Výřez se vloží do situace tlačítkem Vložit. Uživatel zadává: místo vložení výřezu a poté graficky tažením myši, nebo číselně z klávesnice, určí zvětšení výřezu. Funkce automaticky provede ořezání objektu po obvodu výřezu. Texty, značky a kóty si zachovají původní velikost. Detail je následně převeden na objekt typu BLOK. Název bloku sestává ze slova detail a pořadového čísla, například detail1. Upozornění: Pokud funkce ohlásí, že nemůže změnit měřítko šraf, je nastavená v AutoCADu příliš nízká hodnota systémové proměnné MaxHatch. Nastavení vyšší hodnoty provedete z příkazového řádku takto: (setenv MaxHatch ). Je třeba dodržet velikost písmen v názvu proměnné. Povolené hodnoty jsou od 100 až do Implicitní nastavení je VZTYČENÍ KOLMICE Funkce konstruuje úsečku pod aktivním úhlem z linie vybrané uživatelem. Délka úsečky se zadává, buď číselně v dialogu, nebo graficky ve výkresu. 7
