1 Stabilizace kmitajících potrubních komponent REDYST Praha, 2007

2 REDYST Praha působí již téměř dvě desetiletí na poli potrubních systémů v jaderné i klasické energetice, v plynárenství a chemii i v dalších technologických odvětvích. Kromě řešení klasických úloh spolehlivosti v této oblasti se firma od začátku svého působení specializuje na problematiku dynamického zatížení potrubních systémů. Při hledání optimálních prostředků dynamické stabilizace se firma REDYST vydala vlastní cestou s využitím metalických pružin fy STOP-CHOC v originálních vibroizolačních prvcích, zkr. VIP Redyst. REDYST je také výhradním dovozcem metalických pružin STOP-CHOC do České republiky a zemí východní Evropy. REDYST Praha provádí Preventivní inspekce potrubních systémů i samostatných zařízení s cílem posoudit aktuální stav Inspekce problematických nebo již poškozených potrubních systémů s cílem návrhu vhodných oprav Statické i dynamické výpočty potrubních systémů, nosníkových i skořepinových souvisejících konstrukcí, a to včetně kvalifikace jejich odolnosti při účincích tlakových pulzací protékajícího media, větru a seismicity Návrh optimální dynamické stabilizace včetně volby vhodných prostředků vibroizolace pro daný způsob dynamického buzení Dodávky vibroizolačních prvků VIP Redyst včetně nezbytné odborné instalace. Zajištuje principielně i ostatní prvky dynamické stabilizace. REDYST Praha Bořivojova Praha 3- ČR redyst.cz; redyst@redyst.cz; Předmětem tohoto materiálu je seznámení odborné veřejnosti - managerů a projektantů- se stále rostoucími potřebami na dynamickou stabilizaci potrubních komponent a dalších zařízení vystavených dynamickému zatížení. Přestože tato problematika již není v současné době obecně podceňována, jde o oblast poměrně odbornou a orientace v ní většinou nebývá shodná se specializací řídících pracovníků firem a společností. Rádi bychom proto prezentovali tuto oblast pokud možno populární formou v návaznosti na činnosti naší společnosti. Obsah: 1. Proč snižovat úroveň dynamického namáhání potrubní technologie Typická poškození a způsoby jejich odstranění Abeceda vibroizolace Vibroizolační prvky REDYST Využití vlastností VIP k frekvenčnímu ladění systému výtlaku u pístového kompresoru Kritická tuhost podepření sacího potrubí radiálního kompresoru Dynamická stabilizace vlnovcových kompenzátorů Přednosti VIP při montáži na určené hodnoty reakčních sil (KPM) Oprava stabilizace poškozených betonových pilířů Závěr Literatura k doplnění Soupis použitých zkratek Přílohy Stabilizace kmitajících potrubních komponent strana 1

3 1. Proč snižovat úroveň dynamického namáhání potrubní technologie K prokázání spolehlivé životnosti technologických systémů (jaderná energetika, plynárenství, chemický průmysl ) je celosvětově normativně vyměřen nutný objem projekčních a výpočtových prací. Ekonomické důvody tlačí projektanta směrem k maximálnímu využití materiálových vlastností dané technologie. Rostoucí stupeň poznání a rozmach výpočetní techniky k tomu také poskytuje stále dokonalejší prostředky. Přípustná namáhání se zvyšují a globální koeficienty bezpečnosti klesají, neboť se stále přesněji daří konkretizovat a lokalizovat napjatost každé součásti. Tento objektivní trend nás velmi často vede k uspokojení a k důvěře v techniku třetího tisíciletí. Tento klid je ovšem, bohužel, pouze zdánlivý. Normativy výpočtových prací a stupeň poznání odpovídá době vzniku projektu. To naznačuje, že v současnosti se již celá řada instalovaných technologických zařízení blíží limitům plánované životnosti (nejčastěji nebo hodin), nebo dokonce byly tyto limity již překročeny. Drtivá většina těchto zařízení u nás vznikala za éry socialismu, kde za další neznámou musíme považovat i kvalitu práce včetně dodržování pracovních postupů. Přitom je třeba tato zařízení dále a bezpečně provozovat. Proč se zaměřit zejména na dynamické namáhání? Je nesporné, že poškozování potrubí je vyvoláno všemi druhy zatížení. Dynamické namáhání lze ale charakterizovat vysokým stupněm neurčitosti a nad jistou úroveň je i určujícím druhem z hlediska mechanické únavy materiálu. Relativně malá změna u potrubního systému může - v důsledku jeho frekvenčního přeladění - znamenat relativně velkou změnu dynamických účinků. Všeobecné znalosti této problematiky nejsou plnoobsažné, a proto je i dynamické zatížení nejčastěji jazýčkem na pomyslných vahách mezi bezpečným provozem a poškozením zařízení. Jako přímí účastníci éry rozmachu výstavby tranzitní technologie u nás sledujeme tři základní příčiny, které nás přivedly k vývoji nových postupů a prostředků společně směřujících k prodloužení tolik žádané životnosti finančně nákladné technologie jako jsou kompresní stanice a podzemní zásobníky plynu, podobně i technologie JE. Tyto poznatky, získané zejména v prostředí přepravy a skladování plynu mají obecnou platnost. Z nich vyjímáme: 1. Víme, na jaké úrovni poznání byly, resp. mohly být prováděny pevnostní kvalifikace konstrukčních návrhů v době jejich vzniku. 2. Bedlivě sledujeme nově vyvinuté technické prostředky i způsoby, které byly ověřeny na těch nejnáročnějších technologických dílech a provozech ve světě, a které umožňují přispět ke zvýšení životnosti a spolehlivosti zařízení. 3. K dispozici jsou stále dokonalejší prostředky pro měření, záznam a analýzu provozních režimů a stavů (vč. vibrací), kterými je možné provozované konstrukce a původní zadání přehodnotit a požadované prodloužení spolehlivosti prokázat, popřípadě lépe kvantifikovat. Nebudeme zde teoretizovat o příčinách vzniku různých typů poškození. Jen popíšeme stav, který rozsáhlé opravy podmiňuje. Náš systém oprav lze tímto shrnout do čtyř hlavních celků, které jako proces nazýváme dynamickou stabilizací kmitající potrubní soustavy: 1. Odstranění provozem nahromaděného předpětí ve vícenásobně uloženém potrubním systému, které vzniká: a. v důsledku teplotních dilatací a dimenzování lokálních oblastí u komponent za hranice meze kluzu materiálu (např. u odbočky) b. nevhodné nebo chybné provedení uložení (např. u nesprávně přivařených sedlových podpěr) c. dynamickým zatížením (daným např. stavem kompresoru) d. přemístěním kotevních pilířů v zemině (sedání základů, vodní eroze) e. při montáži, resp. zásahem provozovatele při výměně nebo opravě potrubních komponent (např. kulových uzávěrů). 2. Řízené ukládání systémů na pružné vibroizolační prvky s měřením reakční síly a s kontrolou deformačního přetvoření podpěrného systému. Dále pak využití potrubních sedel s opásáním a s vloženými gumotextilními pásy vylučující koncentrace napjatosti na potrubním plášti. 3. Realizace vibroizolace na bázi metalických pružin s možností dílčího provozního odladění z pásma frekvencí významných budících složek za přispění příznivého tlumení. 4. Komplexní oprava povrchu potrubí, souvisejících konstrukcí, kotevních desek a betonových pilířů s následnou dokonalejší tepelně-zvukovou izolací. Stabilizace kmitajících potrubních komponent strana 2

4 2. Typická poškození a způsoby jejich odstranění Na vybraných příkladech jsou na fotografiích zachyceny a stručně popsány typická poškození potrubních systémů dopravy plynu a způsoby jejich odstranění, PŘÍLOHA 1. Všechny uvedené případy následných oprav jsou charakteristické svým příspěvkem do programu dynamické stabilizace. Základ tvoří pružné vibroizolační prvky konstruované na bázi metalických pružin v uložení potrubí. 3. Abeceda vibroizolace Měření vibrací Na rozdíl od měření jiných veličin může být měření vibrací příslušnými přístroji obtížněji představitelné. Při provozním měření vibrací sledujeme zpravidla dva základní parametry: Efektivní rychlost [mm/s] kmitání kvantifikuje energetický objem vibrací průměrně (nejedná se o aritmetický průměr) v celém frekvenčním spektru. Maximální výchylka - výkmit [µm] kvantifikuje lokální extrémy vibrací a je důležitá pro stanovení extrémní napjatosti u kmitající součásti. Ke spolehlivé kvantifikaci vibrací u potrubí je třeba sledovat vždy oba parametry zároveň. Metody snižování vibrací Pokud soustava kmitá, máme v podstatě dvě možnosti jak kmitání snížit, nebo mu prakticky zamezit. Odebrat energii kmitání, tj. zatlumit soustavu. Provést opatření k minimalizaci kmitání úpravou složky frekvencí budící a vlastní, tj. přeladit soustavu (tj. změnit hodnoty vlastních frekvencí). Zásadní je přeladění soustavy mimo budicí frekvence. Protože se však málokterou soustavu podaří přeladit nad budicí frekvence, dojde při spouštění a odstavení zdroje buzení k výskytu rezonančních stavů. Proto se ukazuje nejvíce efektivní, podaří-li se frekvenční přeladění a tlumení kombinovat. Pro jednoduchou soustavu je možné k ocenění stupně vibroizolace využít nomogramu v PŘÍLOZE 2. Způsoby dynamické stabilizace potrubí v praxi Jednoduchou kmitající soustavu - potrubí napojené na budící zdroj podle OBR.1 - můžeme ukotvit - dynamicky stabilizovat několika způsoby A, B, C : OBR.1 Nejjednodušší řešení je A. Zařazením pevné podpěry dojde k přeladění potrubního systému. Nevýhodou tohoto řešení je, že jediným parametrem, kterým ovlivňujeme vlastní dynamické parametry potrubí, je místo instalace podpěry (podpěr). V případě B, při použití podpěry (podpěr) s definovanou konstantní tuhostí, máme oproti A k dispozici další parametr (tuhost), který ovlivňuje vlastní dynam. parametry potrubí. Pozor, změna předpětí lineární pružiny nevede k přelaďování potrubí (vl. frekvence zůstávají stejné). Tuto nevýhodu odstraňuje řešení dle C, kdy změnou předpětí nelineární pružiny (s progresivní charakteristikou) měníme tuhost, což se projeví frekvenčním přeladěním potrubní větve. Toho lze využít k jemnému odladění potrubí za provozních podmínek, kdy se nastavuje taková hodnota předpětí, která vede k minimálním provozním vibracím (ověřováno měřením). Další zásadní výhodou řešení C je, že účinek nelinearity pružiny se blahodárně projevuje při přechodových stavech, kdy podpěra slouží jako tlumený omezovač kmitů. Stabilizace kmitajících potrubních komponent strana 3

5 Myšlenka, že vhodné umístění uložení o vhodné tuhosti (běžné lineární) pružiny stanovíme dopředu modelovaným výpočtem je dobrá, ale praxe ukázala, že takový postup není postačující. Budicí spektra zdrojů kmitání a spektra vlastního kmitání jsou u složitějších systémů velmi hustá. I malá odchylka výpočtu proti realitě (které se nelze vyhnout), může znamenat výrazné přiblížení se k rezonančnímu stavu,obr.2. Proto je tak potřebná možnost provozního doladění bez náročných konstrukčních úprav. Prac K A x Provoz 16,2 MPa K A x 0,00 16,67 33,33 50,00 66,67 83,33 100,00 116,67 133,33 150,00 166,67 183,33 [Hz] 200,00 OBR.2: Spektrum vlastního kmitání získané jako odezva z vybuzení soustavy rázem (modrá čára) a spektrum provozní vibrace (červená čára) u pístového kompresoru PZP. Princip VIP REDYST (vibroizolačního prvku) spočívá ve využití speciální metalické pružiny, OBR.4 (dále MK z německého Metallkissen ), jejíž tuhost není při stlačování konstantní. Změnou předpětí pružiny lze měnit její tuhost a tedy naladění systému. Aby účinnost vibroizolace byla optimální, je třeba MK (jednu nebo více) optimálně konstrukčně uspořádat, OBR.5, resp. PŘÍLOHA 3. Zejména jde o optimalizace směrového působení a možnosti nezávislého předpínání (tj. ladění konstrukce s VIP), OBR.3. OBR.3: Vibroizolační prvek se třemi MK v sérii Instalovaný vibroizolační prvek u turbosoustrojí. Ladění a nivelizace se provádí pomocí trojice stavěcích šroubů. 4. Vibroizolační prvky REDYST Příznivá využitelnost MK spočívá nejen v jejich malých rozměrech a vysoké únosnosti, ale především v základních mechanických vlastnostech, jako je např. nelinearita pracovní charakteristiky mezi silou a stlačením, a tedy proměnná tuhost. K tomu přistupuje odolnost vůči vyšším teplotám (do 450 C) a odolnost vůči agresivnímu okolnímu prostředí (vyrobeno splétáním drátu z nerezové oceli Cr-Ni 8-18 průměru 0,3-0,6 mm). Úroveň vlastního tlumení MK několikanásobně převyšuje tlumení odpovídající deformovaným ocelovým materiálům a konstrukcím. Pro pokrytí rozsahu jejich použití v potrubní technologii byly zvoleny tři typy plochých kotoučů s centrálním otvorem MK 160, 120, 50, OBR.4: OBR.4: MK 160 MK 120 MK 50 Stabilizace kmitajících potrubních komponent strana 4

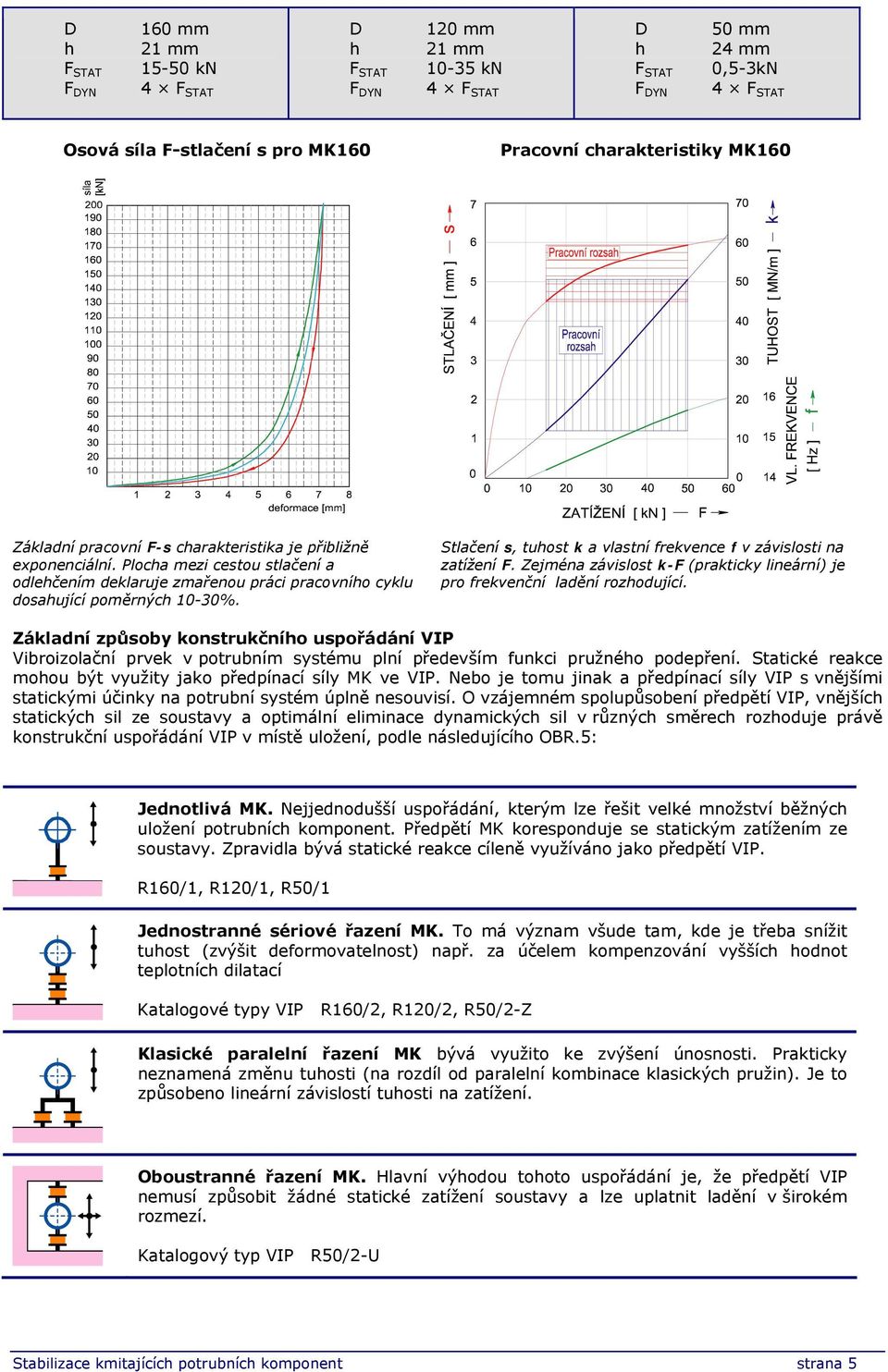

6 D h F STAT 160 mm 21 mm kn D h F STAT 120 mm 21 mm kn D h F STAT 50 mm 24 mm 0,5-3kN F DYN 4 F STAT F DYN 4 F STAT F DYN 4 F STAT Osová síla F-stlačení s pro MK160 Pracovní charakteristiky MK160 Základní pracovní F-s charakteristika je přibližně exponenciální. Plocha mezi cestou stlačení a odlehčením deklaruje zmařenou práci pracovního cyklu dosahující poměrných 10-30%. Stlačení s, tuhost k a vlastní frekvence f v závislosti na zatížení F. Zejména závislost k-f (prakticky lineární) je pro frekvenční ladění rozhodující. Základní způsoby konstrukčního uspořádání VIP Vibroizolační prvek v potrubním systému plní především funkci pružného podepření. Statické reakce mohou být využity jako předpínací síly MK ve VIP. Nebo je tomu jinak a předpínací síly VIP s vnějšími statickými účinky na potrubní systém úplně nesouvisí. O vzájemném spolupůsobení předpětí VIP, vnějších statických sil ze soustavy a optimální eliminace dynamických sil v různých směrech rozhoduje právě konstrukční uspořádání VIP v místě uložení, podle následujícího OBR.5: Jednotlivá MK. Nejjednodušší uspořádání, kterým lze řešit velké množství běžných uložení potrubních komponent. Předpětí MK koresponduje se statickým zatížením ze soustavy. Zpravidla bývá statické reakce cíleně využíváno jako předpětí VIP. R160/1, R120/1, R50/1 Jednostranné sériové řazení MK. To má význam všude tam, kde je třeba snížit tuhost (zvýšit deformovatelnost) např. za účelem kompenzování vyšších hodnot teplotních dilatací Katalogové typy VIP R160/2, R120/2, R50/2-Z Klasické paralelní řazení MK bývá využito ke zvýšení únosnosti. Prakticky neznamená změnu tuhosti (na rozdíl od paralelní kombinace klasických pružin). Je to způsobeno lineární závislostí tuhosti na zatížení. Oboustranné řazení MK. Hlavní výhodou tohoto uspořádání je, že předpětí VIP nemusí způsobit žádné statické zatížení soustavy a lze uplatnit ladění v širokém rozmezí. Katalogový typ VIP R50/2-U Stabilizace kmitajících potrubních komponent strana 5

7 Prostorové rozložení MK v rovině kolmé k ose potrubí. Cílem tohoto uspořádání je zachycení dynamických účinků v různých směrech prostřednictvím jediného VIP. K předpětí VIP může být využíváno statických reakcí, resp. dodatečného předpětí. Katalogové typy VIP R120/2-45, R50/3-Y Tvarování MK. Při dostatečném osovém předpětí má MK určitou únosnost i ve směru kolmém k ose MK. Hodnotu této únosnosti lze zvýšit tvarováním MK (např. na kuželovou plochu) až na hodnotu 20% osového přítlaku. Pružný odpor je pak zpravidla omezen úrovní třecí síly. Při jejím překročení dochází v kontaktní ploše k prokluzu. Uvedené základní principy je samozřejmě možno libovolně kombinovat. V PŘÍLOZE 3 jsou příklady některých konkrétních konstrukčních řešení VIP využívajících MK 50. Kompletní nabídka VIP (včetně dalších výrobků) je k dispozici v katalogu firmy REDYST. 5. Využití vlastností VIP k frekvenčnímu ladění systému potrubí výtlaku u pístového kompresoru Nelineární závislost F-s je možné s výhodou použít jako prostředku k dílčímu frekvenčnímu přeladění konstrukce uložené na VIP z oblasti významných hodnot provozního chvění. Je to jedna z důležitých předností těchto prostředků, umožňující bez konstrukčních úprav dodatečně nebo v počáteční fázi zkušebního provozu příznivě dynamicky stabilizovat kmitající technologii. Bez hlubokých analýz tato cesta umožňuje kvantifikaci obtížně postižitelných vlivů na vlastní frekvence soustavy, jako je vliv poddajnosti uložení potrubí na betonové pilíře, různorodé konstrukce podepření, poddajnosti šroubových spojů na hrdlech apod. Tyto vlivy lze obejít a zohlednit frekvenčním doladěním jako jedním z nejefektivnějších vlivů dynamické stabilizace. Proces stabilizace si ukážeme na konstrukci tělesa tlumiče tlakových pulzací na výstupu z čtyřválcového pístového boxerkompresoru s pohonem elektromotorem o n=300 1/min (f =5 Hz), OBR.6 OBR.6: Schéma soustrojí s čísly válců (1,3 a 2,4) a vyznačením míst měření kmitavé odezvy na okrajích tlumičů (A, B). Foto vpravo ukazuje instalované VIP (4 ks/tlumič/45 ), jako paralelně připojené nelineární tuhosti s účinkem v horizontální i vertikální rovině. 0 K3 13 A z 1 K3 13 A z 2 K3 13 A z [Hz] 100 OBR.7 Spektrum vlastních frekvencí je pro různé stavy předpětí VIP (modrá-nízké, červená-střední a zelenávysoké) pro dominantní kmity ve směru z (získané po vybuzení soustavy rázem) je zachyceno na OBR.7. Pro nejnižší vlastní frekvenci je účinkem změny předpětí možná změna f = 14 Hz, pro další dvojici vyšších tvarů kmitání pak shodně cca f = 5 Hz. Stabilizace kmitajících potrubních komponent strana 6

8 Spektrální složení provozní odezvy v místě B a směru z tělesa tlumiče ukazuje OBR.8. Opakování složek po 5 Hz (celočíselné násobky otáčkové frekvence) je předurčeno konstrukcí mechanismu komprimace. 0,1 místo B, směr Z 0,05 OBR [Hz] 100 OBR.8 Na OBR.9 je zachycena procedura provozního ladění začínající naměřenými hodnotami při stavu původním, po instalaci VIP a předběžném nastavení (např. na úrovni zachycení příslušné složky tíhy podpírané technologie) a konečně třetí sloupec pak ukazuje hodnoty po provozním naladění na minimální hodnoty v jednotlivých složkách kmitání (x, y, z) pro místo A, válce 1,3. Zde dosažená efektivita vibroizolace (pro mohutnost kmitání v ef ) je vysoká a pokles provozního chvění dosahuje 50-75%. 6. Kritická tuhost podepření sacího potrubí radiálního kompresoru Podobně jako existují vlnové filtry v různých oborech (v radiotechnice, optice, akustice apod.), existují pro vybrané systémy (např. pro periodicky podepřená potrubí) i vlnové filtry mechanické, u kterých lze nalézt pásma nepropustnosti příčné ohybové vlny. Stav filtrace stojící ohybové vlny dané frekvence nastane při specificky uspořádané kombinaci parametrů potrubí a tuhostí jeho lokálního podepření. Filtr je nejjednodušeji možné realizovat tuhostí podepření o tzv. kritické hodnotě, [2]. Tyto dříve známé skutečnosti nedošly k rozšířenému uplatnění v důsledku obtížně realizovatelné konstrukce pro dosažení potřebné hodnoty tuhosti, zahrnující všechny vlivy, počínaje poddajností potrubního pláště a podpěrného pilíře a poddajnosti vlastní konstrukce podpěry. Aby toho mohlo být dosaženo, bylo třeba pro požadovaný provozní stav ovlivnit výslednou tuhost podpěrného místa doladěním, tj. změnou tuhosti. To je uskutečnitelné až nyní, kdy existují relativně jednoduché a vhodně seřiditelné prostředky (laditelné konstrukce VIP). OBR.10: Tvary kmitání potrubí pro kinematické buzení na jeho okraji (hrdle) kompresoru při f b = 59Hz a kritické a mimokritické hodnotě tuhosti podpěry Stabilizace kmitajících potrubních komponent strana 7

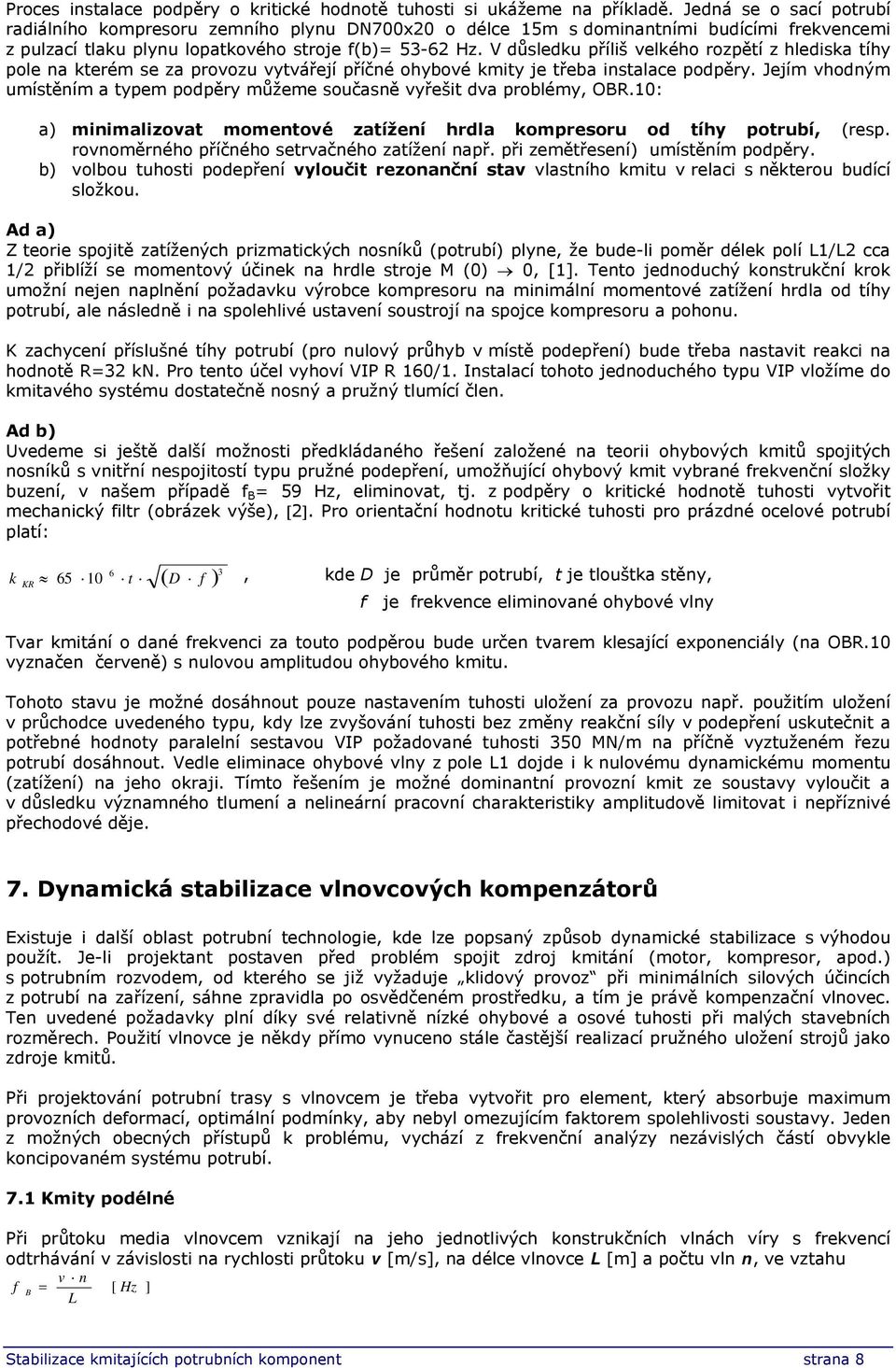

9 Proces instalace podpěry o kritické hodnotě tuhosti si ukážeme na příkladě. Jedná se o sací potrubí radiálního kompresoru zemního plynu DN700x20 o délce 15m s dominantními budícími frekvencemi z pulzací tlaku plynu lopatkového stroje f(b)= Hz. V důsledku příliš velkého rozpětí z hlediska tíhy pole na kterém se za provozu vytvářejí příčné ohybové kmity je třeba instalace podpěry. Jejím vhodným umístěním a typem podpěry můžeme současně vyřešit dva problémy, OBR.10: a) minimalizovat momentové zatížení hrdla kompresoru od tíhy potrubí, (resp. rovnoměrného příčného setrvačného zatížení např. při zemětřesení) umístěním podpěry. b) volbou tuhosti podepření vyloučit rezonanční stav vlastního kmitu v relaci s některou budící složkou. Ad a) Z teorie spojitě zatížených prizmatických nosníků (potrubí) plyne, že bude-li poměr délek polí L1/L2 cca 1/2 přiblíží se momentový účinek na hrdle stroje M (0) 0, [1]. Tento jednoduchý konstrukční krok umožní nejen naplnění požadavku výrobce kompresoru na minimální momentové zatížení hrdla od tíhy potrubí, ale následně i na spolehlivé ustavení soustrojí na spojce kompresoru a pohonu. K zachycení příslušné tíhy potrubí (pro nulový průhyb v místě podepření) bude třeba nastavit reakci na hodnotě R=32 kn. Pro tento účel vyhoví VIP R 160/1. Instalací tohoto jednoduchého typu VIP vložíme do kmitavého systému dostatečně nosný a pružný tlumící člen. Ad b) Uvedeme si ještě další možnosti předkládaného řešení založené na teorii ohybových kmitů spojitých nosníků s vnitřní nespojitostí typu pružné podepření, umožňující ohybový kmit vybrané frekvenční složky buzení, v našem případě f B = 59 Hz, eliminovat, tj. z podpěry o kritické hodnotě tuhosti vytvořit mechanický filtr (obrázek výše), [2]. Pro orientační hodnotu kritické tuhosti pro prázdné ocelové potrubí platí: ( D ) 3 k KR t f, kde D je průměr potrubí, t je tlouštka stěny, f je frekvence eliminované ohybové vlny Tvar kmitání o dané frekvenci za touto podpěrou bude určen tvarem klesající exponenciály (na OBR.10 vyznačen červeně) s nulovou amplitudou ohybového kmitu. Tohoto stavu je možné dosáhnout pouze nastavením tuhosti uložení za provozu např. použitím uložení v průchodce uvedeného typu, kdy lze zvyšování tuhosti bez změny reakční síly v podepření uskutečnit a potřebné hodnoty paralelní sestavou VIP požadované tuhosti 350 MN/m na příčně vyztuženém řezu potrubí dosáhnout. Vedle eliminace ohybové vlny z pole L1 dojde i k nulovému dynamickému momentu (zatížení) na jeho okraji. Tímto řešením je možné dominantní provozní kmit ze soustavy vyloučit a v důsledku významného tlumení a nelineární pracovní charakteristiky amplitudově limitovat i nepříznivé přechodové děje. 7. Dynamická stabilizace vlnovcových kompenzátorů Existuje i další oblast potrubní technologie, kde lze popsaný způsob dynamické stabilizace s výhodou použít. Je-li projektant postaven před problém spojit zdroj kmitání (motor, kompresor, apod.) s potrubním rozvodem, od kterého se již vyžaduje klidový provoz při minimálních silových účincích z potrubí na zařízení, sáhne zpravidla po osvědčeném prostředku, a tím je právě kompenzační vlnovec. Ten uvedené požadavky plní díky své relativně nízké ohybové a osové tuhosti při malých stavebních rozměrech. Použití vlnovce je někdy přímo vynuceno stále častější realizací pružného uložení strojů jako zdroje kmitů. Při projektování potrubní trasy s vlnovcem je třeba vytvořit pro element, který absorbuje maximum provozních deformací, optimální podmínky, aby nebyl omezujícím faktorem spolehlivosti soustavy. Jeden z možných obecných přístupů k problému, vychází z frekvenční analýzy nezávislých částí obvykle koncipovaném systému potrubí. 7.1 Kmity podélné Při průtoku media vlnovcem vznikají na jeho jednotlivých konstrukčních vlnách víry s frekvencí odtrhávání v závislosti na rychlosti průtoku v [m/s], na délce vlnovce L [m] a počtu vln n, ve vztahu v n f B = [ Hz ] L Stabilizace kmitajících potrubních komponent strana 8

10 Tyto vírové účinky nejen nepříznivě ovlivňují průtok media, ale jsou i zdrojem periodických budících sil u vlnovce i potrubí. Podle konstrukčních parametrů mají vlnovce vlastní frekvence (mnohdy udané výrobcem) srovnatelných hodnot s frekvencí buzení víry. I když amplitudy budících sil i v případě průtoku kapalin nebývají vysoké, stále vzniká nebezpečí rezonančního stavu, který má vždy za následek únavové poškození. K významnému potlačení, resp. eliminaci tohoto stavu nabízejí výrobci vnitřní vodící trubku, resp. zvýšení vlastního tlumení vlnovce. Hodnota relativního útlumu je u vlnovců nízká: u jednoplášťových činí cca ξ=0.5%, u víceplášťových pak dosahuje hodnot vyšších, cca okolo 2%. K dosažení vyššího stupně dynamické stability účinkem vlastního tlumení, resp. tření, se vlnovce obkládají pleteninou z nerezových drátků nebo minerální vatou, popř. přímým opletem vnějšího pláště vlnovce nebo nástřikem sklolaminátu. 7.2 Kmity příčné Pro kontrolovanou provozní spolehlivost vlnovce přijmeme za základní kriterium obecnou podmínku minima relativních amplitud příčných kmitů konců vlnovce, do hodnoty přípustné provozní napjatosti v materiálu vlnovce pod mezí cyklické únavy. Jinými slovy - dosažení relativní deformace konců pod hodnotu deklarovanou výrobcem. Ta je zpravidla udávána jako procentní hodnota dilatačního rozkmitu (resp. někdy i ve své orientační absolutní hodnotě vázané na ostatní konstrukční a zátěžové parametry vlnovce, např. < 0.5 mm). Část II Část I M(L 1) D = 100 x 2,5 mm x OBR.11: Ladění potrubí s vloženým kompenzátorem Vlnovec, vložený do potrubí mezi kmitavý zdroj a navazující potrubí, rozdělí spojitý systém na dvě části I a II, OBR.11. Část I je část pevně napojená na zdroj vibrací a zahrnuje vlnovec, II. část tvoří pokračující potrubní systém, od kterého vyžadujeme (z hlediska vibrací) klidový stav. Pak s jistou přibližností můžeme uplatnit následující obecné podmínky vibroizolace tj. snížení amplitud kmitů pod úroveň kmitů budícího zdroje. Pro část I musí být délka potrubí s vlnovcem a např. uzavírací armaturou taková, aby nejnižší vlastní frekvence ohybových (příčných) kmitů byla f 0I < 2 f B tj. nejnižší vlastní frekvence části I f 0I musí být minimálně o 50 % nižší než je frekvence dominantních budící sil f B (např.: frekvence otáčení rotoru, která je ve většině případů určující budící složkou). Pak pro tento tvar kmitu dochází ke zmíněné vibroizolaci, kdy budou příčné kmity v místě vlnovce menší než na zdroji buzení. Pro část II musí nejnižší hodnota vlastní frekvence kmitů naopak splňovat podmínku f 0II >> f B, tj. hodnota f 0II musí být naopak vyšší než je frekvence budící f B ze strany části I. Pak bude rozdíl deformací mezi vzniklým soufázným kmitavým pohybem (amplitudou příčných kmitů na obou koncích vlnovce) minimální. Popsané konstrukční řešení lze shrnout následovně. Na konci části I, v místě instalace vlnovce, dojde ke snížení amplitud kmitů oproti hodnotě kmitů u zdroje; na počátku části II bude úroveň kmitání dominantní složky kmitů zachována v soufázné formě. Relativní deformační rozdíl a tedy dynamické namáhání vlnovce z příčného pohybu jeho konců tak bude minimální. Požadovanou tuhost části II lze jednoduše realizovat např. instalací první podpěry na trase II jako vibroizolační, jež má kritickou hodnotu tuhosti, a tak se vyloučí vznik ohybové vlny. Tím je potrubí s vlnovcem dynamicky stabilizováno (na OBR.11 je stav vyznačen zeleně). Vlnovec dosáhne nejvyšší hodnoty své životnosti a potrubí za podpěrou dokmitne bez vzniku ohybové vlny a tedy bez momentového dynamického účinku na oblast svého ukotvení na protilehlé straně potrubí,. Skutečnost se od této popsané situace bude lišit podle míry splnění uvedené dvojice podmínek. Přesto je navržené provedení silně stabilizující již z hlediska možnosti frekvenčního doladění a začlenění významného relativního tlumení do systému dosahující ξ = 4-8 % hodnoty kritické, se kterou je možné Stabilizace kmitajících potrubních komponent strana 9

11 zajistit dynamickou stabilizaci soustavy potrubí i při nestacionárních a přechodových režimech jako je řízený i neřízený start a doběh stroje Konstrukční opatření pro zvýšení provozní spolehlivosti (únavové pevnosti) vlnovců Pro část I k dosažení co nejnižší vlastní frekvence této části, je třeba početní kontrola. Podmínky lze dosáhnout vhodnou konfigurací, např. umístěním hmoty uzavírací armatury, nebo vloženým potrubním kolenem apod. Pro část II, která zpravidla ve svém prvním poli vyžaduje podepření k zachycení tíhy, využijeme podpěru o tzv. kritické hodnotě tuhosti k KR. Tloušťka stěny potrubí 2, 4, 6, 10, 20,30 mm ,4e5 2,5 OBR.12 Pro orientační hodnotu (k KR * = 1/4 k KR bude-li vlnovec přímo na hrdle kompresoru L1 0), pro ocelové potrubí bez media, lze využít nomogramu z OBR.12. Relativní amplituda provozních deformací kompenzátoru pro dané potrubí je na OBR.11 vyznačena symbolem a bude činit pouze cca 10 % hodnoty amplitudy budící. Přitom momentová složka, jako v předešlé aplikaci kritické tuhosti podepření, bude M(L 1, k KR ) =0. Při použití tuhého podepření bude tato složka zatížení kompenzátoru činit 23% budící amplitudy při vzniku momentového zatížení konce trasy M(L 1, k ) = 8 Nm. Jestliže nebude potrubí podepřeno (např. pro vertikálně vedenou trasu to není k zachycení tíhy nutné) bude zatížení kompenzátoru 105 % budící amplitudy a moment M(L 1, k 0) = 225Nm. Vlastní konstrukční provedení je v principu velice jednoduché a spočívá v umístění vlnovce do potrubí na straně kmitajícího zdroje tak, aby byla splněna podmínka pro část I, na části II splníme podmínku instalací nelineárního vibroizolačního prvku o kritické hodnotě tuhosti s následným provozním doladěním. Ukázka vhodných typů VIP pro potrubí do cca DN100, v provedení umožňující frekvenční ladění, se dvěma a třemi MK a s pracovní charakteristikou MK 50 je uvedena v PŘÍLOZE 3. Výpočtem stanovená kritická hodnota tuhosti, kterou je třeba dále redukovat (o tuhost nosné konstrukce a radiální tuhost vlastní trubky), je zpravidla nepřesná a pouze orientační. Námi preferovaná cesta je řízené nastavení předpětí, spočívající ve sledování provozní kmitavé odezvy vibrometrem a ustavení VIP na minimální úroveň odezvy. 8. Přednosti VIP při montáži na určené hodnoty reakčních sil (KPM) K dosažení maxima příznivých nosných a vibroizolačních efektů byl vypracován tzv. komplexní postup montáže (KPM) umožňující zadané nebo z výpočtu udané montážní hodnoty reakcí v místě podepření měřením nastavit při vyloučení deformovatelnosti celého podpěrného systému i příčného řezu potrubí. K tomu účelu slouží hydraulické siloměry a digitální setinové úchylkoměry. Postup je aplikován i při ukládání systému na speciální dřevěná provizoria při záměně nevyhovujících uložení za vibroizolační při opravě. Tímto postupem, který je spojen s opravou základového pilíře a podlitím kotevní desky betonovými směsmi o vysoké pevnosti a odolnosti je dosaženo spolehlivého přenosu zatížení do kotevního místa při vyloučení vzniku nežádoucího montážní předpětí v potrubí, hlavně však na hrdlech kompresorů, armatur nebo vložených aparátů. Montážní stlačení VIP před využitím k frekvenčnímu ladění činí standardně 3 4 mm. Z montážního nastavení je zpracováván protokol o nastavení. Stabilizace kmitajících potrubních komponent strana 10

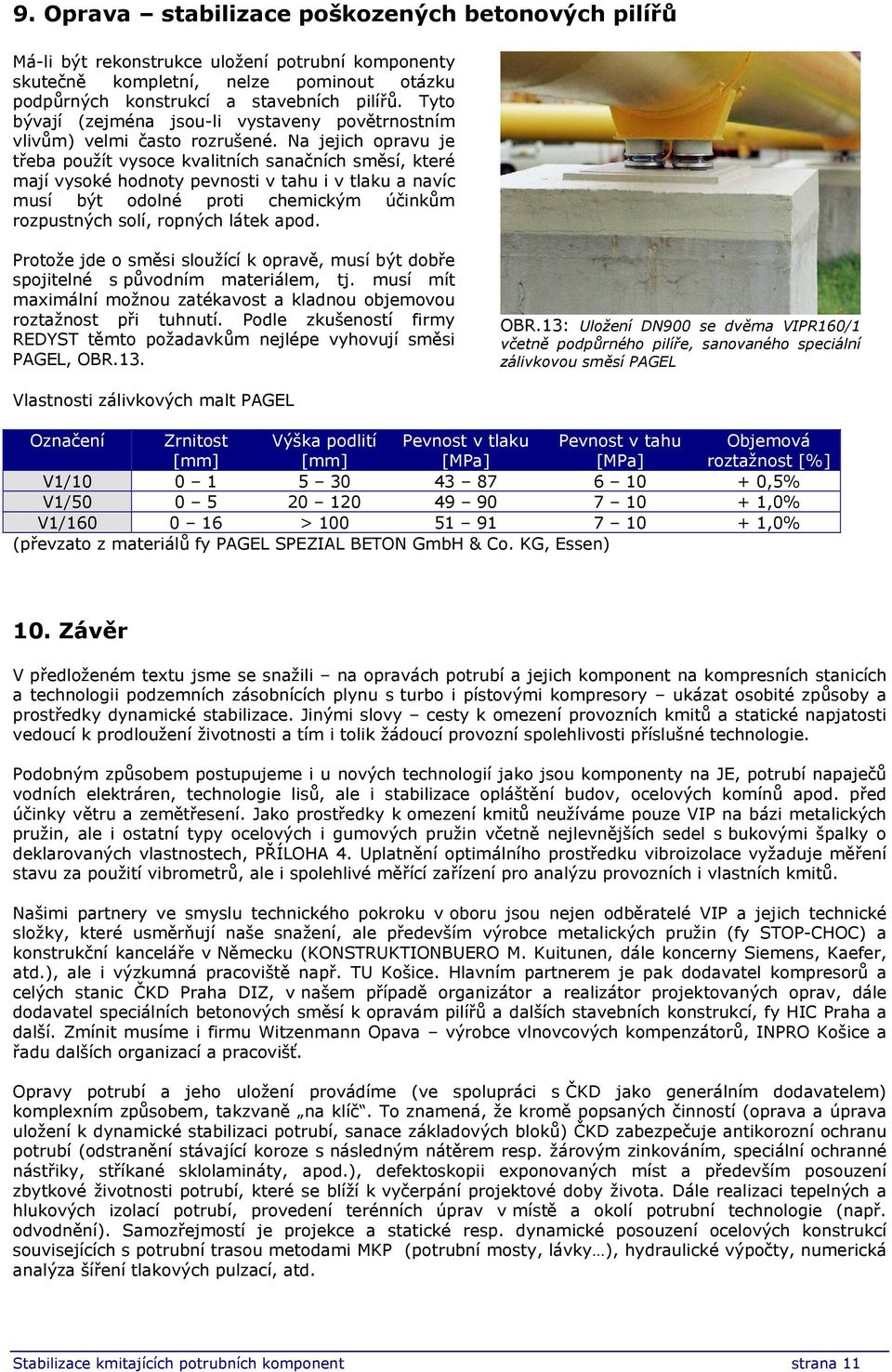

12 9. Oprava stabilizace poškozených betonových pilířů Má-li být rekonstrukce uložení potrubní komponenty skutečně kompletní, nelze pominout otázku podpůrných konstrukcí a stavebních pilířů. Tyto bývají (zejména jsou-li vystaveny povětrnostním vlivům) velmi často rozrušené. Na jejich opravu je třeba použít vysoce kvalitních sanačních směsí, které mají vysoké hodnoty pevnosti v tahu i v tlaku a navíc musí být odolné proti chemickým účinkům rozpustných solí, ropných látek apod. Protože jde o směsi sloužící k opravě, musí být dobře spojitelné s původním materiálem, tj. musí mít maximální možnou zatékavost a kladnou objemovou roztažnost při tuhnutí. Podle zkušeností firmy REDYST těmto požadavkům nejlépe vyhovují směsi PAGEL, OBR.13. OBR.13: Uložení DN900 se dvěma VIPR160/1 včetně podpůrného pilíře, sanovaného speciální zálivkovou směsí PAGEL Vlastnosti zálivkových malt PAGEL Označení Zrnitost [mm] Výška podlití [mm] Pevnost v tlaku [MPa] Pevnost v tahu [MPa] Objemová roztažnost [%] V1/ ,5% V1/ ,0% V1/ > ,0% (převzato z materiálů fy PAGEL SPEZIAL BETON GmbH & Co. KG, Essen) 10. Závěr V předloženém textu jsme se snažili na opravách potrubí a jejich komponent na kompresních stanicích a technologii podzemních zásobnících plynu s turbo i pístovými kompresory ukázat osobité způsoby a prostředky dynamické stabilizace. Jinými slovy cesty k omezení provozních kmitů a statické napjatosti vedoucí k prodloužení životnosti a tím i tolik žádoucí provozní spolehlivosti příslušné technologie. Podobným způsobem postupujeme i u nových technologií jako jsou komponenty na JE, potrubí napaječů vodních elektráren, technologie lisů, ale i stabilizace opláštění budov, ocelových komínů apod. před účinky větru a zemětřesení. Jako prostředky k omezení kmitů neužíváme pouze VIP na bázi metalických pružin, ale i ostatní typy ocelových i gumových pružin včetně nejlevnějších sedel s bukovými špalky o deklarovaných vlastnostech, PŘÍLOHA 4. Uplatnění optimálního prostředku vibroizolace vyžaduje měření stavu za použití vibrometrů, ale i spolehlivé měřící zařízení pro analýzu provozních i vlastních kmitů. Našimi partnery ve smyslu technického pokroku v oboru jsou nejen odběratelé VIP a jejich technické složky, které usměrňují naše snažení, ale především výrobce metalických pružin (fy STOP-CHOC) a konstrukční kanceláře v Německu (KONSTRUKTIONBUERO M. Kuitunen, dále koncerny Siemens, Kaefer, atd.), ale i výzkumná pracoviště např. TU Košice. Hlavním partnerem je pak dodavatel kompresorů a celých stanic ČKD Praha DIZ, v našem případě organizátor a realizátor projektovaných oprav, dále dodavatel speciálních betonových směsí k opravám pilířů a dalších stavebních konstrukcí, fy HIC Praha a další. Zmínit musíme i firmu Witzenmann Opava výrobce vlnovcových kompenzátorů, INPRO Košice a řadu dalších organizací a pracovišť. Opravy potrubí a jeho uložení provádíme (ve spolupráci s ČKD jako generálním dodavatelem) komplexním způsobem, takzvaně na klíč. To znamená, že kromě popsaných činností (oprava a úprava uložení k dynamické stabilizaci potrubí, sanace základových bloků) ČKD zabezpečuje antikorozní ochranu potrubí (odstranění stávající koroze s následným nátěrem resp. žárovým zinkováním, speciální ochranné nástřiky, stříkané sklolamináty, apod.), defektoskopii exponovaných míst a především posouzení zbytkové životnosti potrubí, které se blíží k vyčerpání projektové doby života. Dále realizaci tepelných a hlukových izolací potrubí, provedení terénních úprav v místě a okolí potrubní technologie (např. odvodnění). Samozřejmostí je projekce a statické resp. dynamické posouzení ocelových konstrukcí souvisejících s potrubní trasou metodami MKP (potrubní mosty, lávky ), hydraulické výpočty, numerická analýza šíření tlakových pulzací, atd. Stabilizace kmitajících potrubních komponent strana 11

13 11. Literatura k doplnění [1] Rejent B. 1988: Prostředky k minimalizaci zatížení komponent potrubních soustav. ČPA 1988 č. 2-3 [2] Rejent B. 1975: Izolace ohybových kmitů vyšších tvarů. ČPA 1975 č. 3-4 [3] Rejent B., a kol. 1991: Provozní spolehlivost potrubních systémů Plyn 1991/71/ ČR [4] Rejent B., a kol : Provozní snižování provozních vibrací na technologickém zařízení u podzemního zásobníku plynu. Plyn 1993/73/ ČR [5], [6] Rejent B., a kol: 2000: Opravy a údržba uloženia plynovodních potrubí na kompresorových staniciach. Slovgas č.1/2000 a Slovgas č.3/2000. [7] Rejent B., a kol. 2002: Zkušenosti s opravami uložení vysokotlakých potrubí plynu KS Ivanka pri Nitre. Slovgas č.2/2002 [8] Trebuňa F., a kol :Hodnotenie životnosti potrubí na komresních stanicicach numerickými a experimentálními metódami pružnosti. Slovgas2 /2004. [9] Rejent B., a kol. 2004: Procesy optimalizace ukládání potrubí při rekonstrukcích kompresních stanic. Slovgas 5/2004. [10] Rejent B., a kol. 2006: Prostředky k prodloužení životnosti potrubní technologie KS. Slovgas /2006. [11] Rejent B., a kol: VIBROIZOLACE POTRUBNÍ TECHNOLOGIE. DYNA 2006 Dynamicky namáhané konstrukce, Brno [12] Rejent B., a kol:dynamická STABILIZACE TECHNOLOGIE KOMPRIMACE V PLYNÁRENSTVÍ. PLYN 2007 v tisku [13] Rejent B.: UŽITNÝ VZOR č z ÚPV ČR; UŽITKOVÝ VZOR č.: 2926 ÚPV z prodl. do SR 12. Soupis použitých zkratek KS PZP JE KU VIP KPM TU MK DBK MKP UPV kompresní stanice zemního plynu podzemní zásobník zemního plynu jaderná elektrárna kulový uzávěr zkr. vibroizolační prvek REDYST zkr. komplexní postup montáže (s měřením reakční síly a deformace) technická univerzita zkr. metalická pružina dřevěný kotevní blok metoda napěťové analýzy založená na tzv. konečném prvku Úřad průmyslového vlastnictví D průměr potrubí [m] t tlouštka stěny potrubí [m] n otáčky [1/min] ξ poměrné tlumení [%] f frekvence kmitání [Hz] k, k KR koeficient tuhosti, hodnota kritické velikosti [N/m] M ohybový moment [Nm] L délka potrubního pole [m] x, y, z souřadné směry - R reakční síla v podpěře [N] F osová síla VIP [N] s osové stlačení VIP [m] d, h vnější průměr metalické pružiny, tlouštka [m] v rychlost průtoku media [m/s] n počet vln kompenzátoru - Stabilizace kmitajících potrubních komponent strana 12

14 PŘÍLOHA Přílohy Ukázky typických poškození a způsoby jejich odstranění Potrubní komponenta Původní stav Po rekonstrukci potrubí DN400-1x R120/1 potrubní kolektor DN každé uložení 3x R160/1 svislý kompenzátor DN900-3x R160/1 (2x horiz. směr + 1x vertik. směr) KU DN700 a obtoky - 4x R120/1-2x R50/1 potrubí DN900-2x R160/1-2x30 0 Stabilizace kmitajících potrubních komponent strana 13

15 PŘÍLOHA 2 Účinnost vibroizolace u jednohmotové soustavy závislost na budící a vlastní frekvenci (Př.: budící otáčky n= /min, vl. frekvence f = 10 Hz účinnost η=80%, pokles o 14 db, x stat = 2.5 mm ) Vibroizolace jednohmotové kmitavé soustavy při rázu, vliv tlumení tři charaktery F(t) t r doba rázu T v vlastní doba kmitu ( T v = 1/f o ) D poměrné tlumení [%] Ke snížení maxima dynamické síly do základu pod úroveň amplitudy působící síly dojde za podmínky, že doba působící síly bude činit méně než 17 % 35 % vlastní doby kmitu (Tv), tj. účinek bude tak krátkodobý, takže nedojde k rozvoji kmitu. Stabilizace kmitajících potrubních komponent strana 14

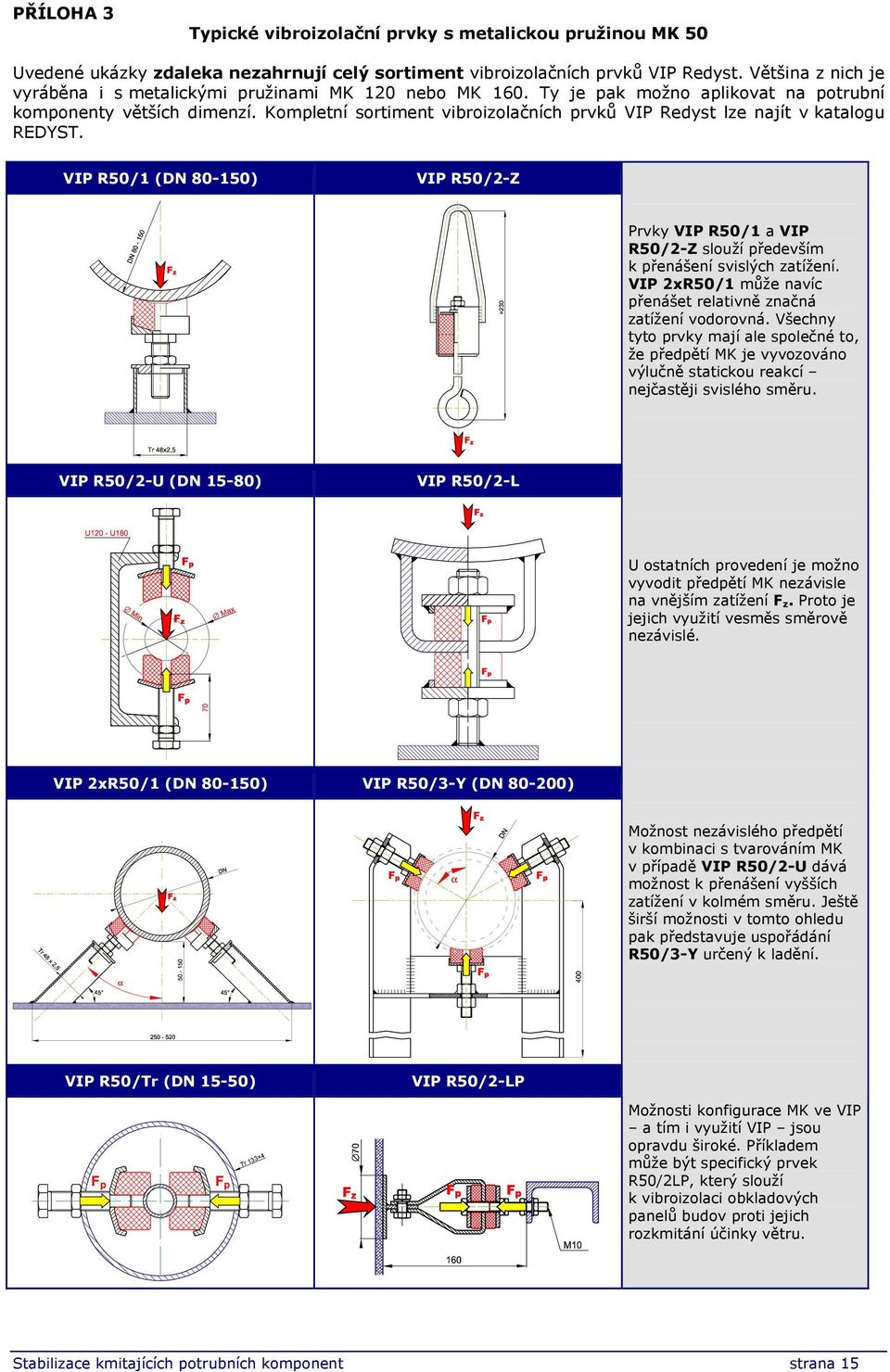

16 PŘÍLOHA 3 Typické vibroizolační prvky s metalickou pružinou MK 50 Uvedené ukázky zdaleka nezahrnují celý sortiment vibroizolačních prvků VIP Redyst. Většina z nich je vyráběna i s metalickými pružinami MK 120 nebo MK 160. Ty je pak možno aplikovat na potrubní komponenty větších dimenzí. Kompletní sortiment vibroizolačních prvků VIP Redyst lze najít v katalogu REDYST. VIP R50/1 (DN ) VIP R50/2-Z Prvky VIP R50/1 a VIP R50/2-Z slouží především k přenášení svislých zatížení. VIP 2xR50/1 může navíc přenášet relativně značná zatížení vodorovná. Všechny tyto prvky mají ale společné to, že předpětí MK je vyvozováno výlučně statickou reakcí nejčastěji svislého směru. VIP R50/2-U (DN 15-80) VIP R50/2-L U ostatních provedení je možno vyvodit předpětí MK nezávisle na vnějším zatížení F z. Proto je jejich využití vesměs směrově nezávislé. VIP 2xR50/1 (DN ) VIP R50/3-Y (DN ) Možnost nezávislého předpětí v kombinaci s tvarováním MK v případě VIP R50/2-U dává možnost k přenášení vyšších zatížení v kolmém směru. Ještě širší možnosti v tomto ohledu pak představuje uspořádání R50/3-Y určený k ladění. VIP R50/Tr (DN 15-50) VIP R50/2-LP F p F p Tr Možnosti konfigurace MK ve VIP a tím i využití VIP jsou opravdu široké. Příkladem může být specifický prvek R50/2LP, který slouží k vibroizolaci obkladových panelů budov proti jejich rozkmitání účinky větru. Stabilizace kmitajících potrubních komponent strana 15
