1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing

3 Obsah: Hrubování ve 3D obrábění Kapsovací obrábění Adaptivní obrábění Dokončování ve 3D obrábění Vodorovné obrábění Konturové obrábění Rovnoběžné obrábění

4 Hrubování ve 3D obrábění Před použitím dokončovacích operací 3D ploch je třeba odebrat přebytečný materiál, nejen v okolí objektu, ale i nad obráběnou plochou. 1. Kapsovací obrábění 2. Adaptivní obrábění Obsah

5 1. Kapsovací obrábění Obvyklá hrubovací operace, při které je odebíráno velké množství materiálu. Oproti adaptivnímu je ale pomalejší tedy méně efektivní. Nástroj je veden po rampě, aby se zbytečně nezavrtával Obsah

6 Inspirativní nastavení parametrů Kapsovací obrábění

7 2. Adaptivní obrábění Nová hrubovací operace, při které je odebíráno velké množství materiálu s využitím maximální délky ostří. Ostří neobrábí celým obvodem, ale jen částí, avšak s optimalizovaným materiálovým odběrem, čímž je i efektivnější. Posuv nástroje je optimalizován na maximální úběr materiálu a minimální přejezdy. Nástroj sice nevyužívá celý svůj obvod, ale obrábí několikanásobně větší hloubku. Obsah

8 Inspirativní nastavení parametrů Adaptivní obrábění

9 Adaptivní obrábění význam parametrů Základní nastavení bez výběru hranice Výběr obráběné plochy

10 Adaptivní obrábění význam parametrů Optimální záběr

11 Adaptivní obrábění význam parametrů Minimální poloměr obrábění Bez minimálního poloměru řezu - dráha nástroje se bude pokoušet odstranit materiál kdekoliv se dostane vybraný nástroj. Toto vytváří ostré přechody v dráze nástroje často vedoucí k chvění nástroje. S minimálním poloměrem řezu - Pro zamezení chvění nástroje jsou vyloučeny ostré přechody v dráze nástroje.

12 Adaptivní obrábění význam parametrů Hloubka záběru

13 Adaptivní obrábění význam parametrů Hloubka dokončovacích kroků

14 Adaptivní obrábění význam parametrů Minimální poloměr obrábění Bez minimálního poloměru řezu - dráha nástroje se bude pokoušet odstranit materiál kdekoliv se dostane vybraný nástroj. Toto vytváří ostré přechody v dráze nástroje často vedoucí k chvění nástroje. S minimálním poloměrem řezu - Pro zamezení chvění nástroje jsou vyloučeny ostré přechody v dráze nástroje.

15 Adaptivní obrábění význam parametrů Detekce mělkých oblastí Dochází ke zjemnění kroku v ose Z v oblastech s menším sklonem

16 Adaptivní obrábění význam parametry Drážkové obrábění Nezapnuto Více zbytečných přejezdů, Více napojení drah po obvodu Zapnuto Postupné rozjíždění drážky až k jejímu obvodu plynulý průběh

17 Dokončování ve 3D obrábění HSMWorks pro dokončení nabízí více strategií dokončení, které se navzájem liší v následně vygenerovaných drahách. 1. Vodorovné 2.Konturové 3. Rovnoběžné Obsah

18 1. Vodorovné obrábění Operace lze použít jak pro hrubování tak i pro dokončovací operace. Tato operace automaticky vyhledává všechny vodorovné oblasti, kde zkonstruuje odsazené dráhy. Je-li plocha vyvýšená nad okolní profil, nástroj může obvodovou hranici i překročit pro její plnohodnotné obrobení. Obsah

19 Inspirativní nastavení parametrů Vodorovné obrábění

20 2. Konturové obrábění Operace se používá především pro obrábění strmých ploch. Operaci lze použít jak pro předdokončení tak pro plnohodnotné dokončení. Obsah

21 Konturové obrábění

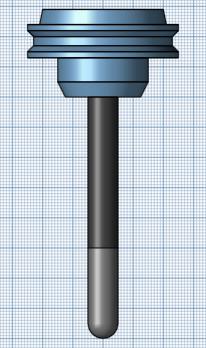

22 Inspirativní nastavení parametrů Konturové obrábění

23 3. Rovnoběžné obrábění Operace se používá především pro obrábění mělkých oblastí. Dráhy jsou vygenerovány rovnoběžně v rovině xy, a sledují výškový profil v ose z. Obsah

24 Rovnoběžné obrábění

25 Rovnoběžné obrábění

26 Inspirativní nastavení parametrů Rovnoběžné obrábění

27 Použitá literatura: Keller,P.: Programování a řízení CNC strojů, TUL 2005 SolidVision : SolidWorks Základy SolidWorks, PMT1200-CSY

28 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC na@pslib.cz /26
