1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM
2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing
3 Obsah: Příprava Soustružení profilu - postup Tvorba odlehčujícího zápichu pro závit Zápich tvořený skicou Soustružení závitu Celkové obrobení - video
4 Příprava Téma soustružení zápichů a závitů bude přiblíženo na připraveném modelu aretačniho šroubu (aret-sroub.par). Připravený soubor Požadovaný vzhled Obr.: zdroj [4] Obsah
5 Postup Pro obrobení zápichů a závitů, které jsou dokončovacími operacemi, je třeba nejprve součástku připravit. Obr.: zdroj [4]
6 Soustružení profilu postup 1. Založení projektu 2. Tvorba polotovaru 3. Zarovnání čela 4. Soustružení profilu 5. Vytvoření vodících čar 6. Soustružení zápichů 7. Soustružení závitu 8. Upíchnutí Obr.: zdroj [4] Obsah
7 Zápich ukončující závit 1. způsob Zápich je tvořen při průjezdu dráhy soustružení profilu, kde je třeba v 2. záložce Průchody zaškrtnout volbu: Povolit zapichování Obsah

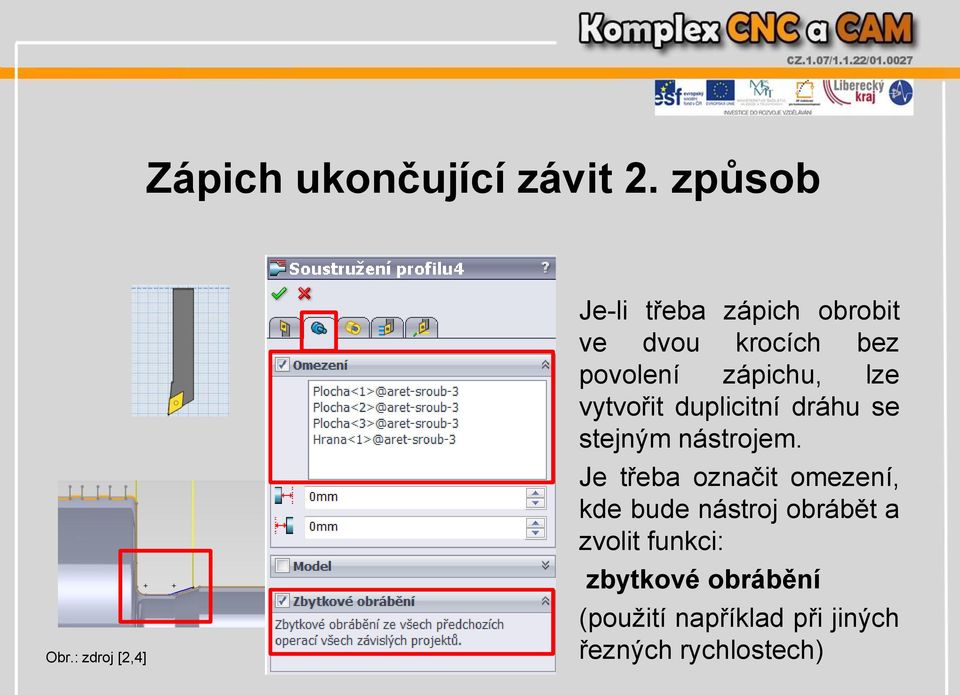

8 Zápich ukončující závit 2. způsob Je-li třeba zápich obrobit ve dvou krocích bez povolení zápichu, lze vytvořit duplicitní dráhu se stejným nástrojem. Je třeba označit omezení, kde bude nástroj obrábět a zvolit funkci: zbytkové obrábění (použití například při jiných řezných rychlostech)
9 Zápich ukončující závit 3. způsob Obrobení zápichu pomocí zapichovacího nože pomocí funkce soustružení profilu zapichováním Je třeba označit omezení, kde bude nástroj obrábět
10 Zápich ukončující závit 3. způsob A na čtvrté záložce průchody je třeba zrušit hrubovací průchody. Popřípadě ještě změnit směr obrábění na směr Odzadu dopředu
11 Zápich ukončující závit 4. způsob Tento způsob je rozdělení předešlé operace na dvě dráhy, tak aby mohl být použit i zapichovací nůž, se vklíněnou destičkou, pro který není zcela vhodné použití do strany. Obr.: zdroj [1,2,4]
12 Zápich ukončující závit 4. způsob Funkce soustružení profilu zapichováním je použita jako zbytkové obrábění. Její pracovní prostor je omezen plochami zápichu a dále odsazením 3 mm. Na 4 kartě průchody je zvolen směr Odzadu dopředu
13 Zápich ukončující závit 4. způsob Druhá dráha vznikla z první duplikací. Je zde změněn rozsah o 2 mm z druhé strany, a na 4 kartě průchody je zvolen směr Odpředu dozadu.
14 Zápichy vedené skicou Každou dráhu lze, pokud není v profilu připravena, dokreslit a tuto skicu lze pak použít pro vedení nástroje. Skicu lze nakreslit v CAD prostředí. Obsah
15 Zápichy vedené skicou K vytvoření jednotlivých zápichů lze použít funkce Soustružení zápichu jednoho S použitím zapichovacího nože
16 Zápichy vedené skicou záložka geometrie 1. označit body na konci drah jako body zápichů. 2. Zvolit vodící ostří (přední, střed, zpět = zadní) 3. Zvolit zarovnání Pozn.: (další strana) 1. Jsou-li zápichy součástí modelu nelze tato funkce použít. 2. Ve skice pro tuto operaci by stačilo nakreslit pouze body
17 Zápichy vedené skicou Na druhé záložce geometrie je třeba 2. Zvolit ostří nástroje Přední Střed Zpět=Zadní
18 Zápichy vedené skicou Na druhé záložce geometrie je třeba 3. Zvolit zarovnání podle toho zda záleží na obvodových nebo na podélných stranách zápichu Špička Řezat skrz
19 Soustružení profilu zapichováním Použití tam, kde nelze použít ostatní nástroje ani při jejich kombinaci pro jejich geometrii. Obsah
20 Soustružení profilu zapichováním 1. Záložka nástroj zvolit upichovací nůž 2. Záložka Omezení beze změn 3. Záložka Poloměrový nastavit Vršek. 4. Záložka Průchody použít přerušování záběru (pouze je-li třeba)
21 Soustružení závitu 1. Záložka nástroj zvolit závitový nůž 2. Nastavit rychlosti 3. Nastavit Posuvy na otáčku Obsah
22 Soustružení závitu 4. Záložka Omezení 5. Zvolit plochu Závity 6. Prodloužit nájezd a výjezd ze závitu pomocí omezení je-li to nutné 7. Záložka Průchody 8. Typ závitu Levý/Pravý 9. Nastavit rozměry 10. Další parametry Obr.: zdroj [2]
23 OBROBENÍ ŠROUBU (Video bez komentáře) Obr.: zdroj [4] Obsah
24 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:
25 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC na@pslib.cz /26
