1 SolidCAM Podpora metodiky Tento materiál vznikl v rámci projektu: STROJTECH Inovace a zefektivnění vzdělávání podle ŠVP 3D modelování ve strojírenství a stavebnictví CZ.1.07/1.1.16/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR.

2 SolidCAM Je 3D CAM řešení pro CNC obrábění. SolidCAM je nejrozšířenější CAM aplikace integrovaná do 3D CAD systému SolidWorks v České republice. Patří mezi partnerská řešení, která jsou certifikována společností SolidWorks. V rámci partnerského programu je SolidCAM držitelem dvou certifikátů certifikovaný CAM produkt a certifikovaný Gold produkt. SolidCAM má více než spokojených uživatelům po celém světě (v 50 zemích světa)

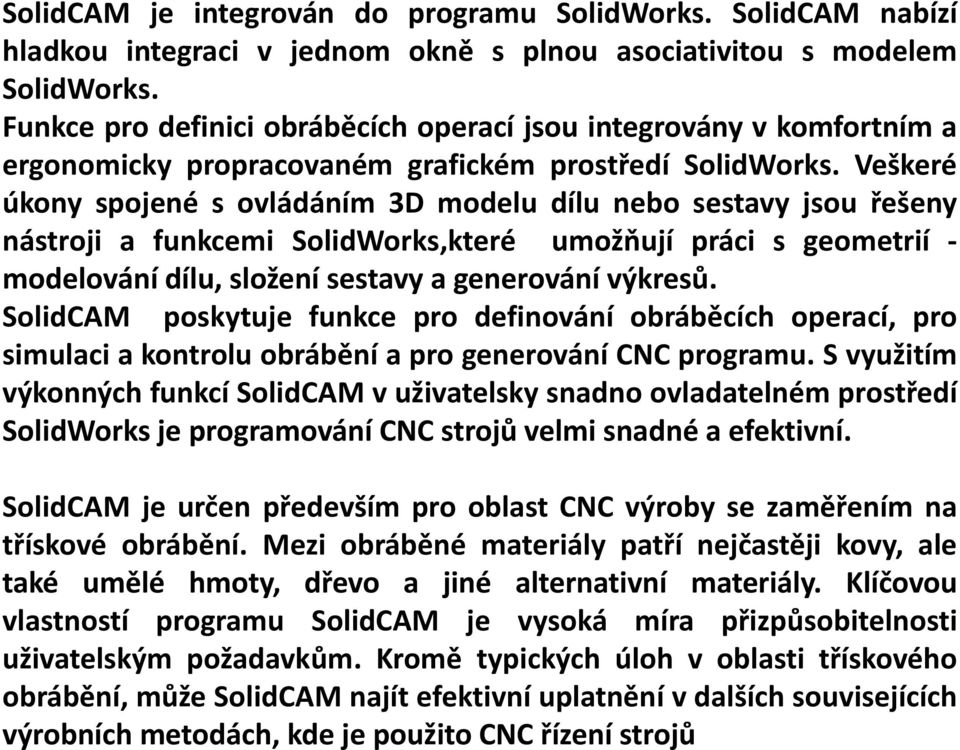

3 SolidCAM je integrován do programu SolidWorks. SolidCAM nabízí hladkou integraci v jednom okně s plnou asociativitou s modelem SolidWorks. Funkce pro definici obráběcích operací jsou integrovány v komfortním a ergonomicky propracovaném grafickém prostředí SolidWorks. Veškeré úkony spojené s ovládáním 3D modelu dílu nebo sestavy jsou řešeny nástroji a funkcemi SolidWorks,které umožňují práci s geometrií - modelování dílu, složení sestavy a generování výkresů. SolidCAM poskytuje funkce pro definování obráběcích operací, pro simulaci a kontrolu obrábění a pro generování CNC programu. S využitím výkonných funkcí SolidCAM v uživatelsky snadno ovladatelném prostředí SolidWorks je programování CNC strojů velmi snadné a efektivní. SolidCAM je určen především pro oblast CNC výroby se zaměřením na třískové obrábění. Mezi obráběné materiály patří nejčastěji kovy, ale také umělé hmoty, dřevo a jiné alternativní materiály. Klíčovou vlastností programu SolidCAM je vysoká míra přizpůsobitelnosti uživatelským požadavkům. Kromě typických úloh v oblasti třískového obrábění, může SolidCAM najít efektivní uplatnění v dalších souvisejících výrobních metodách, kde je použito CNC řízení strojů

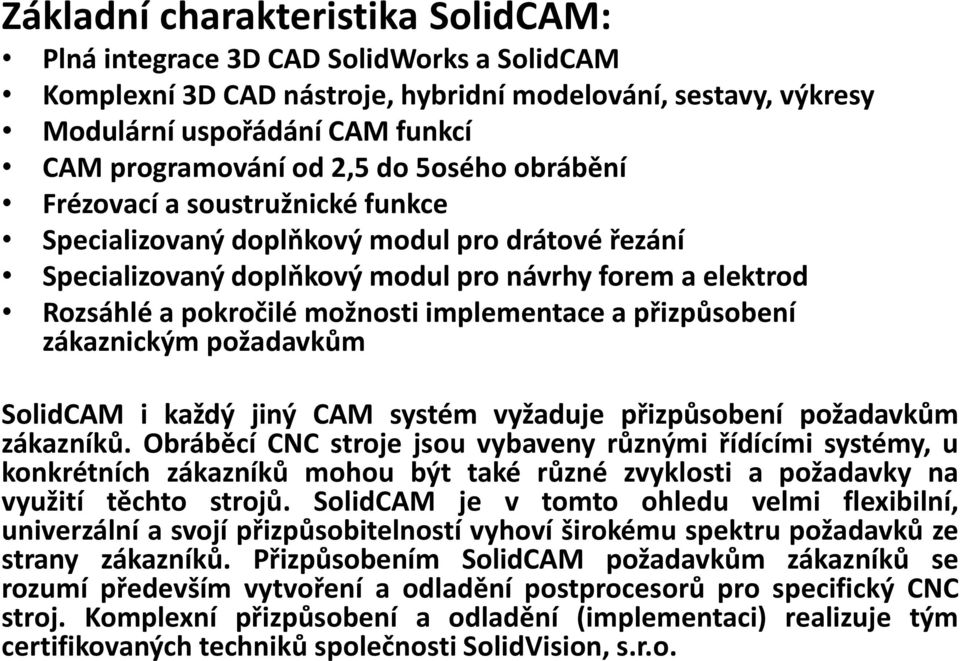

4 Základní charakteristika SolidCAM: Plná integrace 3D CAD SolidWorks a SolidCAM Komplexní 3D CAD nástroje, hybridní modelování, sestavy, výkresy Modulární uspořádání CAM funkcí CAM programování od 2,5 do 5osého obrábění Frézovací a soustružnické funkce Specializovaný doplňkový modul pro drátové řezání Specializovaný doplňkový modul pro návrhy forem a elektrod Rozsáhlé a pokročilé možnosti implementace a přizpůsobení zákaznickým požadavkům SolidCAM i každý jiný CAM systém vyžaduje přizpůsobení požadavkům zákazníků. Obráběcí CNC stroje jsou vybaveny různými řídícími systémy, u konkrétních zákazníků mohou být také různé zvyklosti a požadavky na využití těchto strojů. SolidCAM je v tomto ohledu velmi flexibilní, univerzální a svojí přizpůsobitelností vyhoví širokému spektru požadavků ze strany zákazníků. Přizpůsobením SolidCAM požadavkům zákazníků se rozumí především vytvoření a odladění postprocesorů pro specifický CNC stroj. Komplexní přizpůsobení a odladění (implementaci) realizuje tým certifikovaných techniků společnosti SolidVision, s.r.o.

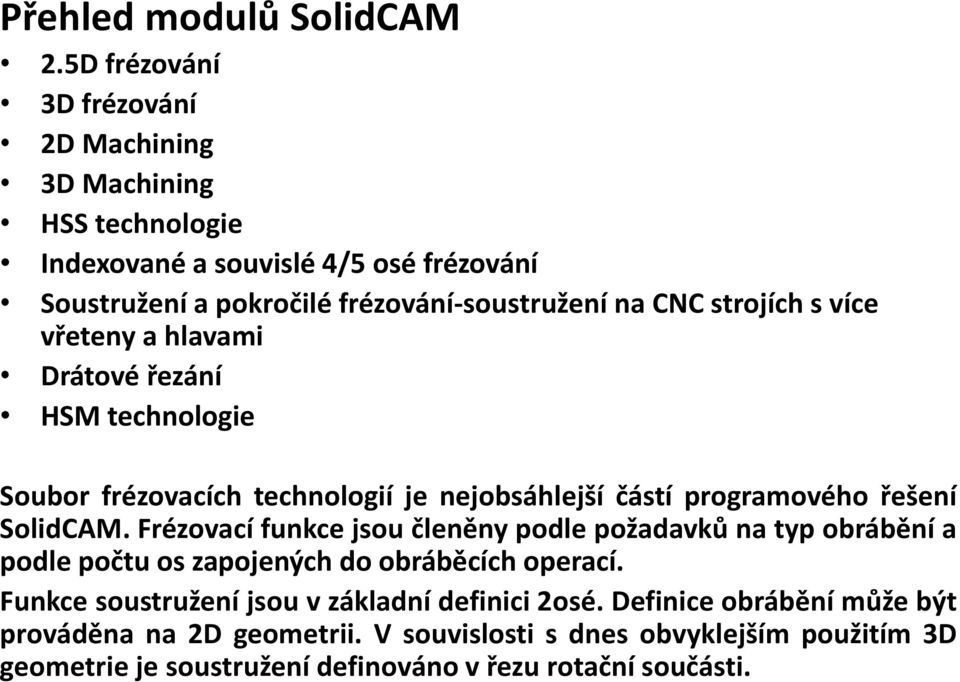

5 Přehled modulů SolidCAM 2.5D frézování 3D frézování 2D Machining 3D Machining HSS technologie Indexované a souvislé 4/5 osé frézování Soustružení a pokročilé frézování-soustružení na CNC strojích s více vřeteny a hlavami Drátové řezání HSM technologie Soubor frézovacích technologií je nejobsáhlejší částí programového řešení SolidCAM. Frézovací funkce jsou členěny podle požadavků na typ obrábění a podle počtu os zapojených do obráběcích operací. Funkce soustružení jsou v základní definici 2osé. Definice obrábění může být prováděna na 2D geometrii. V souvislosti s dnes obvyklejším použitím 3D geometrie je soustružení definováno v řezu rotační součásti.

6 2.5D frézování 2.5D frézování se uplatňuje především v sériové výrobě na obrábění typicky strojních dílců, prizmatického charakteru nebo při opracování odlitků. Obrábění lze rozdělit do dvou základních oblastí, obrábění prizmatických, strojních dílců a obrábění tvarových dílců. Mezi nejčastěji používané funkce se řadí - kapsování, kontury, drážkování, gravírování a vrtací operace. Frézování kapes Frézování kontury

7 Frézování drážek a T drážek Gravírování Vrtání

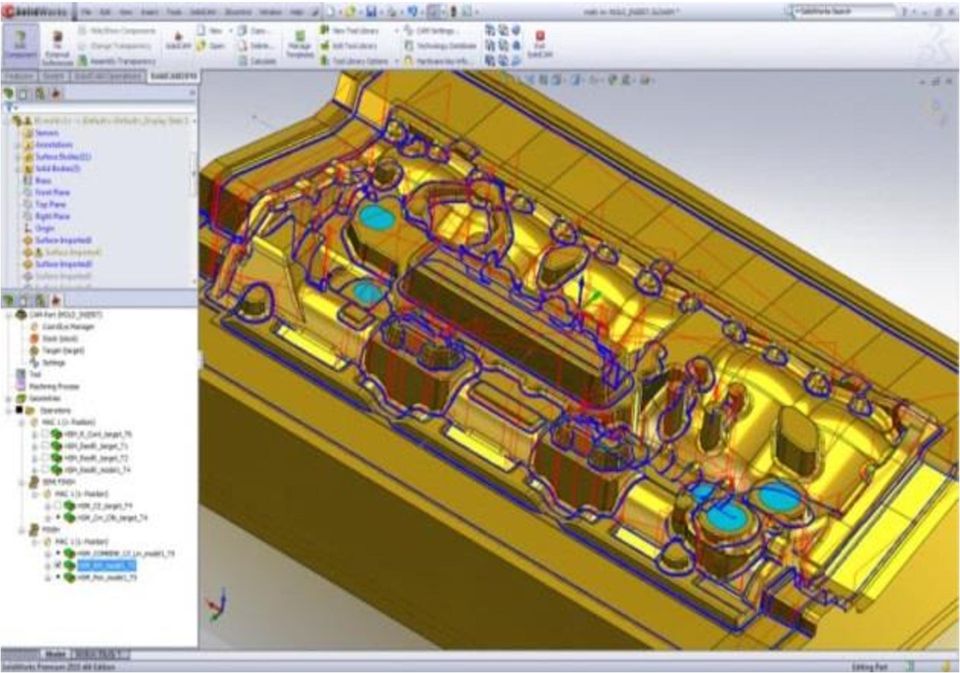

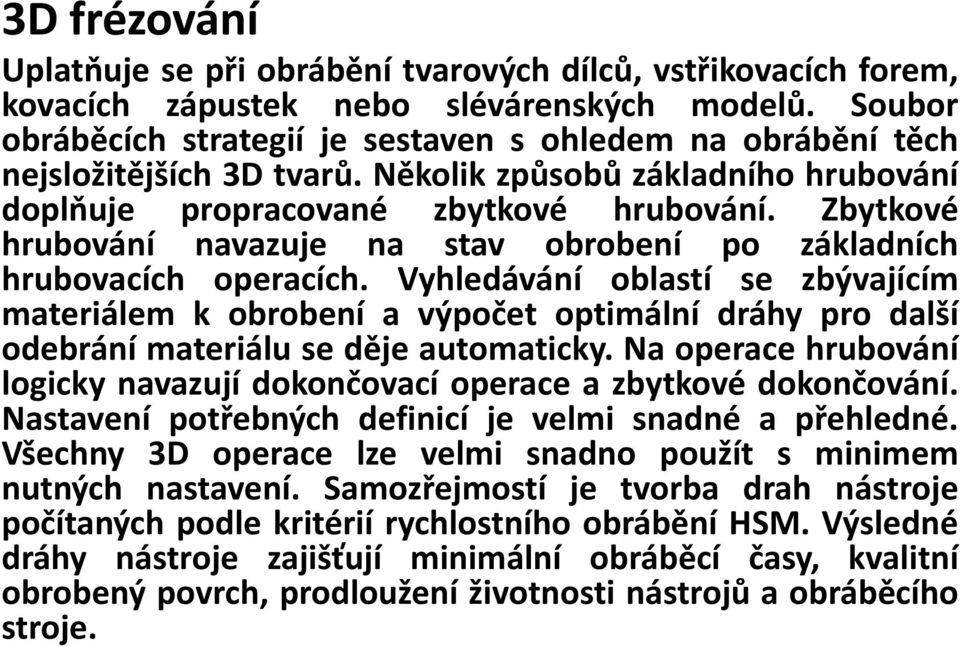

8 3D frézování Uplatňuje se při obrábění tvarových dílců, vstřikovacích forem, kovacích zápustek nebo slévárenských modelů. Soubor obráběcích strategií je sestaven s ohledem na obrábění těch nejsložitějších 3D tvarů. Několik způsobů základního hrubování doplňuje propracované zbytkové hrubování. Zbytkové hrubování navazuje na stav obrobení po základních hrubovacích operacích. Vyhledávání oblastí se zbývajícím materiálem k obrobení a výpočet optimální dráhy pro další odebrání materiálu se děje automaticky. Na operace hrubování logicky navazují dokončovací operace a zbytkové dokončování. Nastavení potřebných definicí je velmi snadné a přehledné. Všechny 3D operace lze velmi snadno použít s minimem nutných nastavení. Samozřejmostí je tvorba drah nástroje počítaných podle kritérií rychlostního obrábění HSM. Výsledné dráhy nástroje zajišťují minimální obráběcí časy, kvalitní obrobený povrch, prodloužení životnosti nástrojů a obráběcího stroje.

9

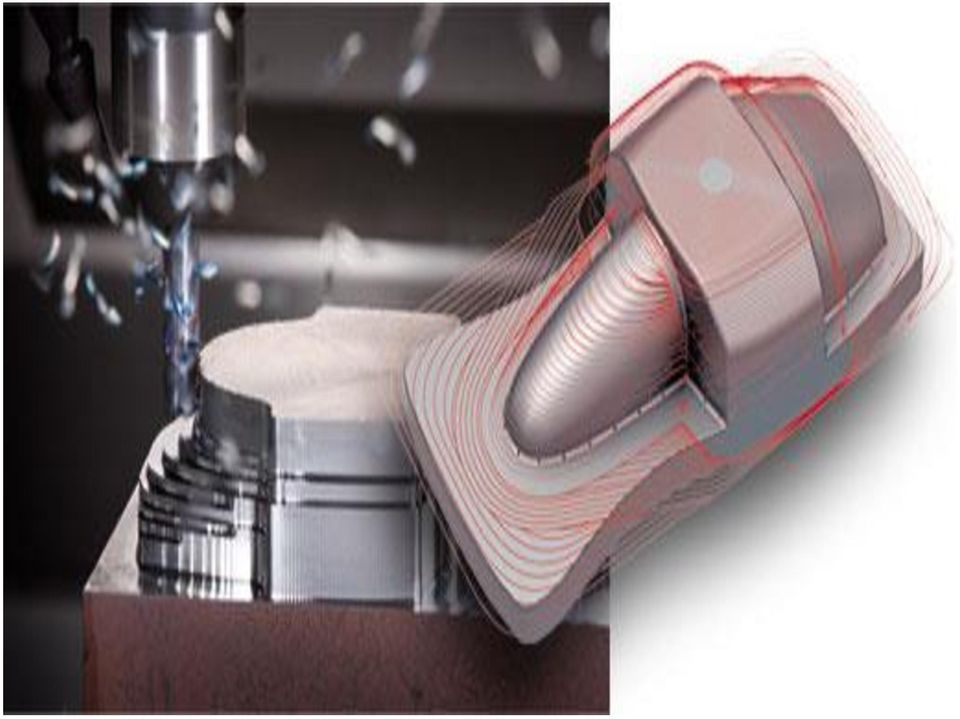

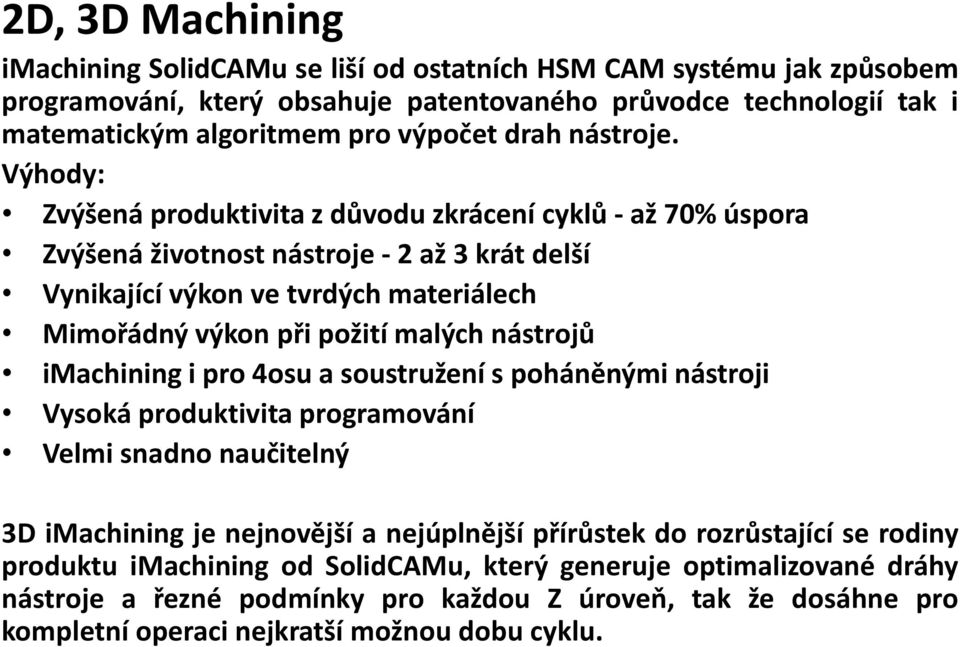

10 2D, 3D Machining imachining SolidCAMu se liší od ostatních HSM CAM systému jak způsobem programování, který obsahuje patentovaného průvodce technologií tak i matematickým algoritmem pro výpočet drah nástroje. Výhody: Zvýšená produktivita z důvodu zkrácení cyklů - až 70% úspora Zvýšená životnost nástroje - 2 až 3 krát delší Vynikající výkon ve tvrdých materiálech Mimořádný výkon při požití malých nástrojů imachining i pro 4osu a soustružení s poháněnými nástroji Vysoká produktivita programování Velmi snadno naučitelný 3D imachining je nejnovější a nejúplnější přírůstek do rozrůstající se rodiny produktu imachining od SolidCAMu, který generuje optimalizované dráhy nástroje a řezné podmínky pro každou Z úroveň, tak že dosáhne pro kompletní operaci nejkratší možnou dobu cyklu.

11

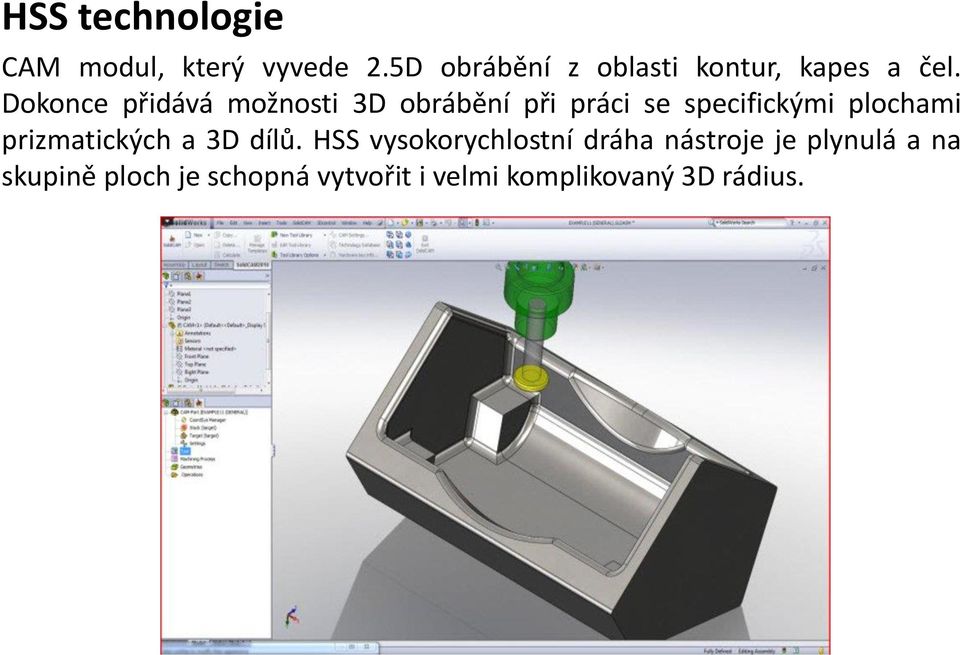

12 HSS technologie CAM modul, který vyvede 2.5D obrábění z oblasti kontur, kapes a čel. Dokonce přidává možnosti 3D obrábění při práci se specifickými plochami prizmatických a 3D dílů. HSS vysokorychlostní dráha nástroje je plynulá a na skupině ploch je schopná vytvořit i velmi komplikovaný 3D rádius.

13 Indexované a souvislé 4/5 osé frézování Každou z operací 2,5osého a 3osého obrábění lze aplikovat na víceosých strojích. Operace je možné polohovat (indexovat) dle možností kinematické varianty víceosého stroje. Do obrábění lze zapojit 4. osu otočný stůl na horizontce nebo přídavné zařízení, například děličku. Použít je možné prakticky libovolnou kinematickou variantu strojů se 4. i 5. osou. Zákazníci mohou použít stroje konfigurované od začátku jako vícečetná nebo 3osá centra s doplňujícím příslušenstvím. Samostatnou a rozsáhlou kapitolou je 5osé obrábění souvislé. SolidCAM nabízí mnoho 5osých funkcí s obsáhlými možnostmi nastavení. Funkce zajišťují plynulé vedení vektoru nástroje podél libovolného tvaru. Funkce jsou k dispozici jako přednastavené šablony pro jednoduché a rychlé použití. Pokročilí uživatelé mají k dispozici další detailní nastavení operací. Obráběcí strategie jsou členěny podle typů obráběných dílců obecné tvarové dílce, lopatková kola, lopatky, uzavřené tvary, kanály, atd. Vytvořené obráběcí operace je možné shlédnout v kompletním simulátoru kinematiky stroje.

14 Soustružení a pokročilé frézování-soustružení Je nejrychleji se rozšiřujícím typem CNC strojů na dnešním trhu jsou stroje, kombinující v sobě několik různých schopností. Tento přístup "udělat víc s tím, co už mám" se přesně shoduje i s naší filozofií. SolidCAM disponuje nejmodernější technologií pro podporu nejnovějších multifunkčních CNC strojů pro kombinované soustružení a frézování, takže pro rozjetí nového stroje nemusíte hledat nové CAM řešení. Nabízíme kompletní programování víceosých strojů i strojů s protivřetenem, a to s možností plné simulace, vše integrované do jednoho balíčku.

15 Drátové řezání Drátové řezání v SolidCAMu zpracovává kontury a zkosení s konstantními i variabilními úhly, stejně tak i čtyřosé kontury. Výkonné algoritmy SolidCAMu předcházejí padání materiálu automatickým zpracováním kapes. SolidCAM poskytuje uživateli plnou kontrolu stop bodů a řezných podmínek drátového řezání na kterémkoliv místě kontury či zkosení. Drátové řezání v SolidCAMu s nejmodernější technologií Jednoduché a rychlé uživatelské rozhraní Programování na všech objemových i plošných tělesech Uživatelem definovaná řezná schémata Jasná programovací struktura včetně NC-prohlížeče a grafické zpětné vazby Aktuální databáze technologií pro každý stroj drátového řezání Výkonné a certifikované postprocesory Odhad lineárních kontur

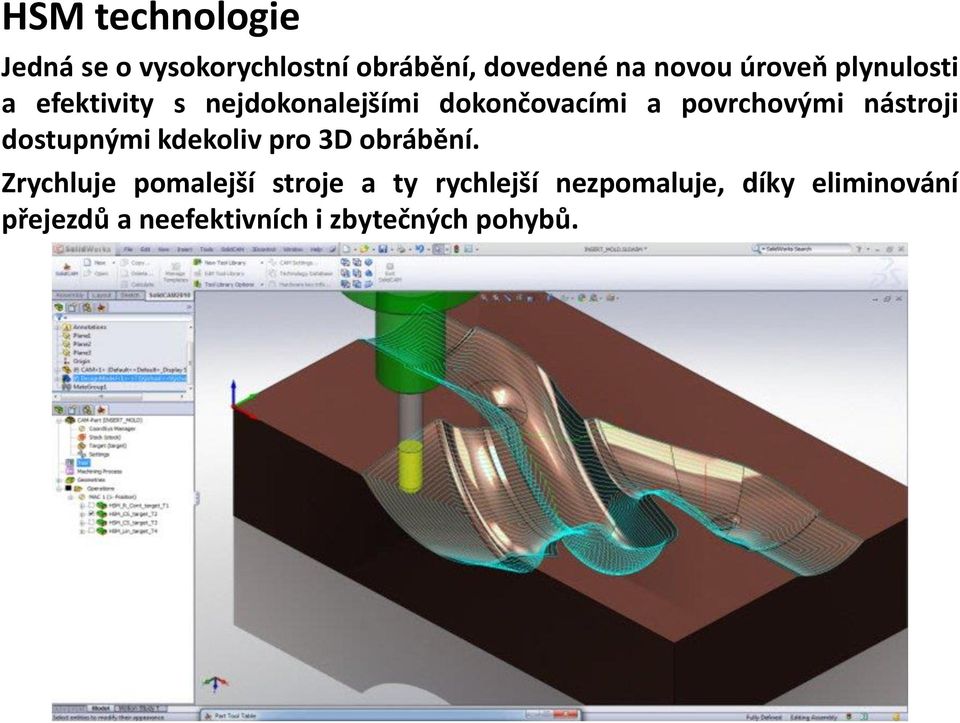

16 HSM technologie Jedná se o vysokorychlostní obrábění, dovedené na novou úroveň plynulosti a efektivity s nejdokonalejšími dokončovacími a povrchovými nástroji dostupnými kdekoliv pro 3D obrábění. Zrychluje pomalejší stroje a ty rychlejší nezpomaluje, díky eliminování přejezdů a neefektivních i zbytečných pohybů.
