Co je nového v SolidWorks 2009

Transkript

1 Co je nového v SolidWorks 2009

2 Obsah Upozornění...ix Úvod...xi O této příručce...xi Jak používat tuto knihu...xi Převedení souborů na SolidWorks xii Změny názvů produktů...xii 1 Základní funkce...14 Zlepšení popisu...14 Převedení souborů na aktuální verzi SolidWorks...14 Uživatelské vlastnosti...15 Přizpůsobení záložky uživatelských vlastností...15 Zadání vlastností...16 Zlepšení Orientace pohledu...16 Zlepšení zoomu...17 Použití lupy...17 Přesunutí CommandManager a PropertyManager...19 Zlepšení konzistence uživatelského rozhraní Materiály a vzhledy...21 Materiály...21 Sjednocená databáze materiálů a Uživatelské rozhraní...21 Zobrazení dialogového okna Materiál...21 Práce s materiály...21 Vzhledy...23 Vzhledy obsahují Barvy a Texturu...23 Místní panel nástrojů...23 Vzhled hrubého nárysu Skicování...26 Přesunout, Kopírovat a Rotovat ve 3D skicách...26 Přesouvání entit 3D skic...26 Zlepšená funkčnost splajnů...27 Vytvoření křivek vyjádřených rovnicí...27 Reference na původní polohu chybějících entit skici...28 Zobrazení reference na původní polohu pro chybějící entitu skici...28 Číselný vstup ve skice...29 Aktivace Číselného vstupu...29 ii

3 Obsah Specifikace Číselného vstupu...29 Odsazování nekonečných přímek...30 Zlepšení oprav skici...30 Změna velikosti skic v Instant3D...30 Entita skici drážky...31 Vytvoření rovné drážky...31 Protažení geometrie skici...32 Použití bloků ve skicách...33 Uložení skici do souboru bloku...33 Uložení skic v Knihovně návrhů...33 Kóty skici pro nulu a záporné hodnoty...33 Obrácení polohy kóty Prvky...35 Obecné...35 Chybějící reference na původní polohu...35 Prvky ohraničení...37 Vysunutí a drážky...38 Montážní prvky...38 Prvky Volný tvar...38 Instant3D...39 Instant3D v sestavách...39 Úprava skic v Instant3D...41 Roviny pohyblivého řezu Instant3D...42 Instant3D a Zrcadlení nebo Pole...44 Instant3Da posun prvků plochy...45 Instant3D Svařování...45 Montážní prvky jazýček a drážka...47 Žebra...48 Řezy objemového tažení Díly...51 Duální kóty pro výsledky měření...51 Kóty v zrcadlených a odvozených dílech...52 Uživatelské a výchozí vlastnosti souboru v rovnicích...53 Změna charakteristiky zobrazení dílů...53 Opětné připojení odvozených dílů...54 Opětné připojení existujících odvozených dílů...55 Opětné připojení dílů při výměně nástrojů na rozdělení...56 Uživatelské vlastnosti přiřazené k dílům...56 Čidla...56 Navrhování forem...56 Analytické nástroje...56 Plechový díl...57 Převést na plechový díl...57 iii

4 Obsah Rozšířená tabulka rozměrů plechu/ohybu...60 Sražené/zkosené hrany u plechů...61 Příčné zlomy...62 Svařování...63 Skupiny...63 Práce se skupinami...64 Práce se zlepšeným nástrojem oříznutí a prodloužení...66 Vytvoření vyztužení se zkosením...67 Záslepky...68 Kusovníky a svary Sestavy...70 Obecné...70 Uživatelské vlastnosti...70 Klipart návrhu...70 Rovnice...70 Instant3D v sestavách...70 Měření...71 Chybějící reference na původní polohu pro vazby...71 Nástroje pro výběr...71 Velké sestavy...71 Výkon...71 Sestavy delší než jeden kilometr...71 Odkazy vazeb ve zjednodušených sestavách...72 Pohybová studie ve zjednodušených sestavách...72 SpeedPak...72 Uvolnění skrytých součástí...72 Prvky sestavy v dílech...72 Kusovníky v dokumentech sestavy...72 Ověření vzdálenosti...73 Vazby pantů...74 Čidla...75 SpeedPak...76 Vytvoření SpeedPak...76 Vložení SpeedPak Pohybové studie...79 Obecné...79 Změny názvů...79 Podpora zjednodušené sestavy...79 Pohybové studie závislé na konfiguraci...79 Knihovna návrhů pro prvky pohybu...79 Výsledky síly nadbytečných omezení...80 Pohyb pro skici rozvržení...80 Vazby...81 iv

5 Obsah Vazby trajektorie...81 Body umístění vazby...82 Vazby závislé na pohybové studii Výkresy a detailování...86 Přizpůsobené normy skicování...86 Normy skicování a základní normy detailu...87 Výchozí nastavení hladiny dokumentu...88 Uživatelská tloušťka a styl čáry...88 Náhledy detailování pro Vlastnosti dokumentu...89 Kusovníky...89 Kopírování kusovníků sestavy do odkazovaných výkresů...89 Restrukturalizace kusovníků...90 Podrobné tabulky přířezů v kusovnících...91 Číslování položek...91 Umístění detailu...92 Umístění poznámek...92 Připojení vynášecích čar kóty...93 Ovládání odkazových čar pro prvky se stejnou velikostí...93 Několikanásobné vybočení pro kóty a popisy...95 Možnosti tisku pro výkresy...95 Vytištění výkresů ze zvětšených výběrů...95 Uživatelská tloušťka čáry pro nastavení tisku...95 Razítka v listech výkresu...96 Správa razítka...96 Oblíbené jsou přejmenovány na Styl...98 Kopírovat formát...98 Použití funkce Kopírovat formát...98 Detaily drážek skici...99 Obecné Zrušení dlouhých operací pro výkresy Export tabulek do Excelu Otevření vícelistových výkresů ve Zběžném zobrazení Reorganizace voleb pro vlastnosti dokumentu Zjednodušené výkresy soustavy Tolerování Prvky protínající čáry Podpora norem ISO Omezení orientace Nadbytečné kóty Omezení tečnosti SolidWorks Simulation Změny názvů produktů v

6 Obsah Pracovní postup simulace Uživatelské rozhraní Správa simulačních studií Obecné Simulační studie Poradce simulace Čidla Materiál (Premium) Kompozitní skořepiny Nosníky (Professional) Teplotní studie (Professional) Geometrie z deformovaného tvaru Napětí/Deformace (Premium) Vzdálené zatížení/hmota pro lineární dynamické studie Sestavy Vylepšení modelování sestav Plechové díly Rozšíření stromu studie Konektory Koeficient bezpečnosti (FOS) spojek Šroubové spojky Spojky kolíku Ložiskové spojky Síť Výběr sítě Síťování na základě zakřivení Zjemnění sítě Zjednodušit model pro vytvoření sítě Kontakt a spojení Kontakt v nelineárních studiích Kontakt typu Žádný průnik a Nalisované uložení Kontakt Zobrazení výsledků Kontrola Faktoru spolehlivosti Výsledky Porovnat výsledky Další funkce Instalace Konfigurace a instalace administrativní kopie Podpora manažera instalací pro ručně stahované soubory Odkazy instalačních chybových hlášení DWGeditor PhotoView SolidWorks edrawings vi

7 Obsah Možnosti akcelerace grafického hardwaru Vzhledy a prostředí Kusovníky sestav v edrawings SolidWorks Rx Zachycení problému SolidWorks Professional FeatureWorks Obecné Automatické kóty a vztahy Rozpoznání základního spojení profilů Ukončení pro Díry a Odebrání vysunutím Zrcadlená pole Nástroj Změnit velikost PhotoWorks Okno náhledu Abstraktní prostředí Poměr stran Design Checker Uživatelské rozhraní Nové validační kontroly Vlastní kontrola Určení umístění souboru Postupná validace dokumentů Kategorie Nový výsledek: Nepoužitelné kontroly Nástroje SolidWorks Task Scheduler Tvůrce záložky vlastností SolidWorks Utilities Obecné Uspořádání souřadných systémů Kontrola symetrie Toolbox Aktivace SolidWorks Toolbox Konfigurace SolidWorks Toolbox Uvolnění součástí Toolbox Grafické nástroje pro změnu velikosti SolidWorks Premium CircuitWorks Modely CircuitWorks Uživatelské rozhraní Filtrování Tvorba modelu ScanTo3D vii

8 Obsah Průvodce křivkou Vyznačení trasy Obecné Chybové zprávy Trasy bod-bod Panely nástrojů Elektrické trasy TolAnalyst Vytvořené prvky Sestavy pevných a plovoucích šroubů viii

9 Upozornění , Dassault Systemes Dassault Systemes SolidWorks Corporation, a Dassault Systemes S.A. company. 300 Baker Avenue, Concord, Mass USA. Všechna práva vyhrazena. Patenty Patenty USA , , , , , , , , , a zahraniční patenty (např. EP a JP ). V USA a jiných zemích probíhá vyřizování dalších patentů. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit, a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks).. Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, včetně elektronických a mechanických prostředků, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami této licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenci SolidWorks Corporation (SolidWorks Corporation License) a ve Smlouvě o poskytování předplacených služeb (Subscription Service Agreement). Žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto záruk. Ochranné známky a autorská práva SolidWorks, 3D PartStream.NET, 3D ContentCentral, DWGeditor, PDMWorks, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. Enterprise PDM a SolidWorks 2009 jsou názvy produktů společnosti DS SolidWorks. FloXpress, DWGseries, DWGgateway, Feature Palette, PhotoWorks, TolAnalyst a XchangeWorks jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovaná ochranná známka společnosti Geometric Software Solutions Co. Ltd. Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Omezená práva americké vlády. Použití, rozmnožování nebo zveřejnění Vládou podléhá omezením stanoveným ve směrnicích FAR (Komerční počítačový software omezená práva), DFARS (Komerční počítačový software a dokumentace ke komerčnímu počítačovému softwaru) a případně v licenční smlouvě. Smluvní strana/výrobce: Dassault Systemes SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts USA ix

10 Části tohoto softwaru Siemens Product Lifecycle Management Software III (GB) Ltd Geometric Software Solutions Co. Ltd., mental images GmbH & Co. KG, Microsoft Corporation Technologie prohlížeče Outside In Stellent Chicago Sales, Inc Tech Soft 3D Dconnexion, IntelliCAD Technology Consortium, Independent JPEG Group. Všechna práva vyhrazena. Části tohoto softwaru zahrnují PhysX by NVIDIA Části tohoto softwaru podléhají autorským právům a jsou majetkem UGS Corp Části tohoto software Luxology, Inc. Všechna práva vyhrazena. Probíhá vyřizování dalších patentů. Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA , , , , , ; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech najdete v SolidWorks v nabídce Nápověda > O aplikaci SolidWorks. Ostatní části produktu SolidWorks 2009 jsou licencovány od licenciantů společnosti DS SolidWorks Všechna práva vyhrazena. x

11 Úvod Tato kapitola obsahuje následující témata: O této příručce Jak používat tuto knihu Převedení souborů na SolidWorks 2009 Změny názvů produktů O této příručce Tato kniha upozorňuje na nové funkce v softwaru SolidWorks 2009 a pomáhá uživatelům při jejich osvojování. Dále uvádí popis koncepcí a obsahuje podrobně vysvětlené příklady mnoha nových funkcí. Kniha však nepopisuje všechny detaily nových funkcí, jež jsou dostupné v této verzi softwaru. Podrobný popis nových funkcí viz Nápověda SolidWorks. Komu je kniha určena Tato kniha je určena zkušeným uživatelům programu SolidWorks a předpokládá, že již máte dobré pracovní znalosti z předchozí verze. Pokud v programu teprve začínáte pracovat, doporučujeme vám prostudovat SolidWorks kurzy a poté se obrátit na svého prodejce a informovat se o možnostech školení v systému SolidWorks. Další zdroje Interaktivní Co je nového je dalším zdrojem informací o nových funkcích. Klepnutím na vedle nových položek nabídky a titulku nových nebo změněných PropertyManagerů zobrazíte, co je v daném příkazu nového. U tématu nápovědy se objeví text z této příručky. Dodatečné změny Tato kniha nemusí obsahovat všechna zlepšení softwaru SolidWorks Podívejte se do Poznámek k verzi SolidWorks, kde najdete pozdější změny. Jak používat tuto knihu Soubory s příklady Tuto knihu doporučujeme používat se vzorovými soubory dílů, sestav a výkresů. Ukázkové soubory se nacházejí v adresáři <install_dir>\samples\whatsnew. xi

12 Konvence Konvence Uživatelské rozhraní Vstup uživatele Kurzíva Význam Vztahuje se k jakékoliv položce uživatelského rozhraní SolidWorks. Odkazuje na text, který zadáváte. Odkazuje na knihy a jiné dokumenty nebo zvýrazňuje text. Vyznačuje také proměnné v cestě, jako je <install_dir> a <language>. Tip. Poskytuje užitečné informace. Poznámka. Poskytuje informace, které doplňují hlavní body. Varování. Upozorňuje na situaci, kdy by mohlo dojít ke ztrátě dat. Informuje o odkazu na položku Nápověda SolidWorks. Převedení souborů na SolidWorks 2009 Otevření dokumentu SolidWorks z dřívější verze může trvat delší dobu. Po prvním otevření a uložení souboru již trvá každé další otevírání kratší dobu. Můžete použít Plánovač úloh SolidWorks k převodu více souborů z dřívější verze do formátu SolidWorks Plánovač úloh otevřete klepnutím na tlačítko Start, dále Programy > SolidWorks 2009 > Nástroje SolidWorks > Plánovač úloh SolidWorks. V Plánovači úloh: Klepněte na Převést soubory a určete, které soubory nebo složky mají být převedeny. Další informace o tomto novém příkazu jsou k dispozici pod tématem Převod souborů na stranu 152. Pro soubory v úschovně SolidWorks Workgroup PDM použijte Převést soubory Workgroup PDM (dříve nazývané Aktualizovat soubory PDMWorks Workgroup). Pro soubory v úschovně SolidWorks Workgroup PDM použijte obslužný program poskytovaný s Enterprise PDM. Po převodu souborů do formátu SolidWorks 2009 je nelze otevírat ve starších verzích systému SolidWorks. Změny názvů produktů V SolidWorks 2009 se změnily následující názvy produktů: xii

13 Aktuální název Software SolidWorks 3D MCAD SolidWorks Office Premium SolidWorks Office Professional PDMWorks Enterprise PDMWorks Workgroup COSMOS COSMOS FloXpress COSMOSFloWorks COSMOSMotion COSMOSM COSMOSWorks Advanced Professional COSMOSWorks Designer COSMOSWorks Professional COSMOSXpress DWGseries edrawings edrawings Professional Nový název SolidWorks Standard SolidWorks Premium SolidWorks Professional SolidWorks Enterprise PDM SolidWorks Workgroup PDM SolidWorks Simulation SolidWorks FloXpress SolidWorks Flow Simulation SolidWorks Motion SolidWorks Simulation Premium SolidWorks Simulation Premium SolidWorks Simulation SolidWorks Simulation Professional SolidWorks SimulationXpress SolidWorks DWGseries SolidWorks edrawings SolidWorks edrawings Professional xiii

14 1 Základní funkce Tato kapitola obsahuje následující témata: Zlepšení popisu Převedení souborů na aktuální verzi SolidWorks Uživatelské vlastnosti Zlepšení Orientace pohledu. Zlepšení zoomu Použití lupy Přesunutí CommandManager a PropertyManager Zlepšení konzistence uživatelského rozhraní Zlepšení popisu Popisy prvků byly zlepšeny co do lepšího zobrazení a interakce. Příklad: Můžete si vybrat možnosti popisu ze seznamu. Tlačítka popisu jsou v souladu s dalšími tlačítky SolidWorks. Je zlepšeno zobrazení textu pro vazby a popisy TolAnalyst. Převedení souborů na aktuální verzi SolidWorks Plánovač úloh SolidWorks je nástrojem pro převádění souborů z dřívějších verzí SolidWorks a představuje náhradu za Průvodce převody. Plánovač úloh SolidWorks převádí soubory v síťovém systému souborů nebo v úschovnách SolidWorks Workgroup PDM. Nástroje pro převod souborů SolidWorks Enterprise PDM nejsou v Plánovači úloh obsaženy. Převod provádí nová úloha Převést soubory. Automaticky kontroluje závislosti a před převodem sestav převádí odkazované díly. Plánovač úloh otevřete klepnutím na tlačítko Start, dále Programy > SolidWorks 2009 > Nástroje SolidWorks > Plánovač úloh SolidWorks. V Plánovači úloh klepněte na Převést soubory. Dokud není soubor zkonvertován do aktuální verze SolidWorks a uložen, příkazy Soubor > Uložit obsahují varovnou ikonu, znázorňující, že soubor bude při uložení konvertován. 14

15 Základní funkce Uživatelské vlastnosti Pro zadání uživatelských vlastností nebo vlastností specifických pro konfigurace do souborů SolidWorks je nyní k dispozici nové rozhraní. Vlastnosti zadáváte v nové tabulce Uživatelské vlastnosti můžete přiřadit vlastnosti několika dílům současně. v Panelu úloh. V sestavách Tabulku Uživatelské vlastnosti přizpůsobíte tak, že použijete Tvůrce záložky vlastností, který je samostatným nástrojem. Můžete vytvořit různé verze záložky pro díly, sestavy a výkresy. I nadále můžete zadávat vlastnosti do záložek Vlastní a Závislý na konfiguraci v dialogovém okně Souhrnné informace. Přizpůsobení záložky uživatelských vlastností Ve firmách s více uživateli SolidWorks vytváří záložky přizpůsobené pro použití každého uživatele většinou jedna osoba, například vedoucí nebo administrátor. Postup při přizpůsobení záložky: 1. Z nabídky Windows Start klepněte na Programy > SolidWorks 2009 > SolidWorks 2009 > Nástroje SolidWorks > Tvůrce záložky vlastností. Tvůrce záložky vlastností se otevře. Středový panel obsahuje tvar, který vytváříte pro záložku. Přetáhněte položky jako jsou textová pole a přepínače z palety nalevo a nastavte hodnoty a ovládání pro tyto položky na panelu napravo. 2. Pod položkou Ovládací atributy: a) Do pole Zpráva napište Enter custom properties for parts here. 0kno se zprávou obsahující text, který jste napsali, se objeví v centrálním panelu. b) V nabídce Typ vyberte Díl. 3. Vyberte Skupinový rámeček v centrálním panelu. Atributy pro skupinový rámeček se objeví v pravém panelu. 4. Pod položkou Ovládací atributy do pole Titulek, napište BOM Information. Jmenovka na skupinovém rámečku v centrálním panelu se změní na Informace kusovníku. 5. Přetáhněte Textové pole z palety do skupinového rámečku Informace kusovníku. Atributy pro textové pole se objeví v pravém panelu. 6. Pod položkou Ovládací atributy do pole Titulek napište Description. Jmenovka na textovém poli v centrálním panelu se změní na Popis. 7. Pod položkou Atributy uživatelské vlastnosti: a) Pro Název zvolte Popis z rozbalovacího seznamu. Název řídí pojmenování výsledné uživatelské vlastnosti. Můžete provést výběr z rozbalovacího seznamu nebo zadat nový název. Rozbalovací seznam obsahuje všechny názvy ze stávajícího souboru properties.txt. b) Pro Typ vyberte Text. c) Ponechte položku Hodnota prázdnou. 15

16 Základní funkce d) Pro Konfigurace vyberte Ukázat uživatelskou záložku. 8. Přetáhněte Seznam z palety do skupinového okna Informace kusovníku a umístěte jej pod rámeček Popis. 9. Pod položkou Ovládací atributy do pole Titulek napište Material. 10. Pod položkou Atributy uživatelské vlastnosti: a) Jako Název vyberte Materiál. b) Jako Typ vyberte Seznam. c) Jako Hodnotu zadejte tyto tři materiály, každý na samostatném řádku: Měď, Mosaz, a Zinek. d) Pro Konfigurace vyberte Ukázat uživatelskou záložku. 11. Klepněte na Uložit a uložte záložku na stejném místě, jako máte uložený stávající soubor properties.txt. Použijte výchozí název (template.prtprp). Umístění vašeho stávajícího souboru properties.txt v SolidWorks najdete klepnutím na Nástroje > Možnosti > Umístění souboru. Pod položkou Zobrazit složky pro vyberte Soubory uživatelských vlastností. Cesta se objeví pod položkou Složky. 12. Zavřete Tvůrce záložky vlastností. Pokud chcete sdílet přizpůsobenou záložku, uložte ji na síťové jednotce, která je dostupná pro všechny uživatele SolidWorks v konstrukčním týmu. Uživatelé pak musí nastavit umístění jejich souboru pro Soubory uživatelských vlastností na složku, kde jste záložku uložili. Zadání vlastností Postup při zadání vlastností: 1. Otevřete soubor Assemblies\base plate.sldprt. 2. V panelu úloh klepněte na záložku Uživatelské vlastnosti. Přizpůsobená záložka, kterou jste vytvořili, se objeví na panelu úloh. 3. Do pole Popis zadejte Base Plate. 4. Jako Materiál zvolte Mosaz. Data budou uložena pod záložkou Vlastní dialogového okna Souhrnné informace, když uložíte soubor dílů. Zlepšení Orientace pohledu. Můžete použít referenční triádu umístěnou v levé dolní části grafické plochy ke změně orientace pohledu. 16

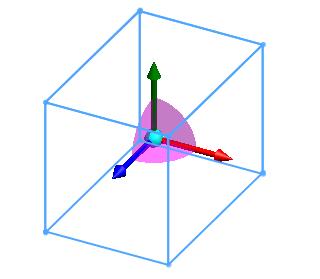

17 Základní funkce Vyberte osu Vyberte osu, která je kolmá k obrazovce Shift + výběr Ctrl + Shift + výběr Alt + výběr Ctrl + Alt + výběr Zobrazí pohled kolmý k obrazovce. Změňte směr pohledu o 180 stupňů. Otočit 90 stupňů kolem osy. Otočit 90 stupňů v opačném směru. Rotace kolem os pomocí Kláves šipek přírůstku specifikovaného v nabídce Nástroje > Možnosti > Systémové možnosti > Zobrazit. Otočit v opačném směru. Nyní můžete změnit velikost dialogového oknaorientace pohledu. Zlepšení zoomu Pro zoom na všechno klepněte dvakrát do grafické oblasti. Pro vypnutí automatického zaostření na model (na grafickou oblast) při přepnutí do standardního zobrazení zrušte výběr možnosti Zoom na všechno během změny na standardní pohledy specifikované v nabídce Možnosti > Možnosti systému > Zobrazit. Použití lupy Pomocí lupy můžete kontrolovat model a provádět výběry, aniž byste museli měnit celkové zobrazení. Tento postup usnadní výběr entit pro operace jako je například vytvoření vazeb. Postup při použití lupy pro výběr entit v sestavě: 1. Otevřete Assemblies\food_processor.sldasm. 2. Přesuňte ukazatel myši nad vystavené ozubené kolo a stiskněte G. Lupa se otevře. 17

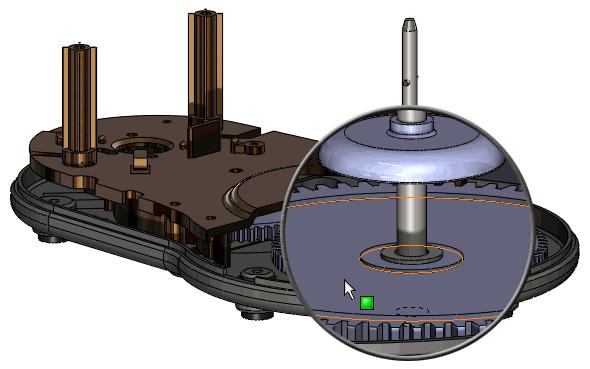

18 Základní funkce Pokud chcete změnit klávesovou zkratku pro spuštění lupy, klepněte na Nástroje > Vlastní. Na záložce Klávesnice vyhledejte položku Lupa a zadejte klávesovou zkratku. 3. Přesuňte ukazatel nad model. Lupa se posune a udržuje stejný stupeň zvětšení (zoom). Model zůstane nepohyblivý. Pro lepší ovládání pohybu použijte Ctrl + přetažení pomocí prostředního tlačítka myši pro posunutí lupy. 4. Rolujte kolečkem myši pro přiblížení Model zůstane nehybný, ale oblast pod lupou se přiblíží. 18

19 Základní funkce 5. Stiskněte Alt a rolujte kolečkem myši pro zobrazení řezu paralelně k obrazovce. 6. Ctrl + vyberte entity. Lupa se zavře, pokud vyberete entitu bez stisknutí Ctrl. 7. Dokončete akci, například vytvoření vazby. 8. Klepnutím zavřete lupu. Můžete také stisknout G nebo Esc. Přesunutí CommandManager a PropertyManager Můžete nyní změnit pozici CommandManageru a PropertyManageru tak, že je umístíte na odlišná místa uvnitř aplikace SolidWorks nebo kamkoliv na vaši plochu (včetně umístění na jiný monitor, pokud pracujete na více monitorech). CommandManager a PropertyManager můžete přetažením přesunout. CommandManager se může ukotvit automaticky nahoře nebo na jedné ze stran okna SolidWorks. PropertyManager se může ukotvit v manažerské oblasti, na pravou stranu manažerské oblasti nebo na spodní rohy okna SolidWorks. V PropertyManageru klepněte na záhlaví nebo na záložku PropertyManager před přetažením. Zlepšení konzistence uživatelského rozhraní Použití kláves Enter a Esc pro potvrzení a zrušení PropertyManagerů, dialogových oken, chybových hlášení a příkazů bylo vylepšeno. Pokud existují pro příkaz nebo dialog obě možnosti, tedy OK a Zrušit, platí všeobecně: 19

20 Základní funkce Stisknutí klávesy Enter nyní funguje jako OK. Stisknutí klávesy Esc nyní funguje jako Zrušit. Pokud existuje pouze možnost Zrušit, obě klávesyenter a Esc budou fungovat jako Zrušit. V případech, kdy by bylo nevhodné klávesou Esc zcela ukončit operaci, opustíte pouze aktuální dialog a přechodné změny zůstanou zachovány. Můžete ignorovat chybová a varovná hlášení a pokračovat v práci, nebo je můžete odmítnout pomocí kláves Enter nebo Esc. 20

21 2 Materiály a vzhledy Tato kapitola obsahuje následující témata: Materiály Vzhledy Materiály Sjednocená databáze materiálů a Uživatelské rozhraní Nyní můžete používat stejné materiály a stejné uživatelské rozhraní pro materiály v SolidWorks a SolidWorks Simulation. Materály v databázi jsou nyní jen pro čtení. Každý materiál má nyní přiřazen výchozí vzhled a šrafování. Můžete vytvořit a upravit materiály podle požadavků zákazníka. Zobrazení dialogového okna Materiál Postup zobrazení dialogového okna Materiál: Ve stromu FeatureManager klepněte pravým tlačítkem myši na Materiál a vyberte Upravit materiál. Levá strana dialogového okna obsahuje strom s dostupnými typy materiálu a materiály. Záložky napravo znázorňují informaci o vybraném materiálu. Pokud je přidána simulace, objeví se více záložek. Práce s materiály Dialogové okno Materiály použijte k aplikaci materiálu, přizpůsobení materiálu a správě oblíbených položek Můžete aplikovat oblíbené položky z místní nabídky ve stromu FeatureManager. Postup při práci s materiály: 1. Otevřete soubor Materials\cstick-material.sldprt. 21

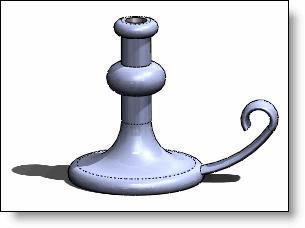

22 Materiály a vzhledy 2. Aplikujte standardní materiál na svícen: a) Klepněte na položku Materiál ve stromu FeatureManager a vyberte Upravit materiál. b) Ze stromu nalevo vyberte Materiály SolidWorks > Slitiny mědi > Měď. c) Klepněte na tlačítko Použít. 3. Postup vytvoření vlastního materiálu: a) V seznamu klepněte pravým tlačítkem myši na Měď a vyberte Kopienebo stiskněte Ctrl + C. b) Ve stromu rolujte myší na konec seznamu. c) Klepněte pravým tlačítkem myši na Vlastní materiály a zvolte Nová kategorie. d) Zadejte Vlastní měď pro název. e) Klepněte pravým tlačítkem na Custom Coppera vyberte Vložit nebo stiskněte Ctrl + V. f) Přejmenujte vlastní materiál na Kovaná měď. Zvolte materiál, jehož vlastnosti chcete zobrazit. g) Na záložce Zobrazení klepněte na kovanou měď. h) Vyberte Použít barvu materiálu a klepněte na Uložit. Každý materiál má výchozí barvu. Výchozí hodnoty můžete změnit přizpůsobením materiálu požadavkům zákazníka, například udělat všechny zlaté součásti červeně. 22

23 Materiály a vzhledy 4. Přidejte vlastní materiál do seznamu Oblíbených položek. a) Vyberte ve stromu materiálů kovanou měď. b) Na záložce Oblíbené klepněte na Přidat. c) Vyberte Kovaná měď, pak klepněte několikrát na Nahoru, abyste se dostali na vrchol stromu. d) Klepněte na Zavřít. 5. Přiřaďte vlastní materiál ke svícnu: Vzhledy a) Klepněte pravým tlačítkem myši na Měď ve stromu FeatureManager. b) Vyberte Kovaná měď, ze seznamu Oblíbených položek. Vzhledy obsahují Barvy a Texturu Ve vzhledech jsou nově zahrnuty barvy a textury. Výsledkem je, že vizuální atributy modelu jsou prezentovány důsledně v různých režimech, bez ohledu na to, zda je funkce RealView zapnutá nebo vypnutá, nebo zda je model vykreslen ve PhotoWorks. Nové rodiny ikon určují tyto vzhledy a prostředí už nejsou závislá na RealView. Nový nástroj Upravit barvu skici nebo křivky (panel nástrojů Zobrazení), vám umožní pouze upravit barvy pro skici a křivky. Barvy nebo textury přiřazené v dřívějších verzích SolidWorks se převádí do vzhledů nazývaných Default Plastic a Default Texture, v tomto pořadí. PropertyManagery Barva a optické vlastnosti atextura byly odstraněny. Sloupce Panelu zobrazení Barva a Textura byly odstraněny. Změna vzhledu Pro změnu vzhledu včetně barvy nebo textury použijte PropertyManager Vzhledy: 1. Klepněte pravým tlačítkem myši na prvek modelu. 2. Klepněte na Popis vzhledu, pak zvolte plochu, prvek, tělo nebo část, na které se změna má vztahovat. 3. Proveďte změny v PropertyManageru Vzhledy. Místní panel nástrojů Místní panel nástrojů vzhledu umožňuje aplikovat vzhled na požadovanou hladinu modelu. Když přetáhnete vzhled z Panelu úloh do grafické plochy, objeví se místní panel nástrojů, například, Když najedete myší na odkaz, zobrazí se náhled. Klepnutím aplikujete vzhled na položku Plocha, Prvek, Tělo, nebo Díl. Alternativně stiskněte Alt + přetáhněte pro aplikaci vzhledu a zobrazení PropertyManageru Vzhledy. 23

24 Materiály a vzhledy Vzhled hrubého nárysu Nový vzhled, hrubý nárys, je k dispozici na záložce RealView/PhotoWorks v podokně úloh. Zvolte Vzhledy > Různé > Pouze RealView vzhledy. Tento vzhled je vhodnější k prezentaci v ručně kreslené podobě, ať už z estetických důvodů, nebo k vyjádření, že model není kompletní. Změna stylu hrubého nárysu Styl hrubého nárysu můžete změnit v PropertyManageru Vzhledy. Postup změny stylu hrubého nárysu: 1. Otevřete soubor PhotoWorks\cstick_rd.sldprt. 2. Zvolte RealView (panel nástrojůpohled), abyste se ujistili, že režim RealView je aktivní. 3. V panelu úloh na záložce Vzhledy/PhotoWorks klepněte na Vzhledy > Různé > Pouze RealView vzhledy. 4. Stiskněte Alt + přetáhněte vzhled hrubý nárys na grafickou plochu 5. V PropertyManageru Vzhledy na záložce Barva/obrázek pod položkou Barva vyberte novou barvu, například modrou. Pozadí je vždy bílé. Barva čáry se změní z černé na novou barvu. 6. Na záložce Mapování v nabídce Styl mapování klepněte na Rovinné mapování. 7. Nastavte rotaci v záložce Rotace na 30 stupňů. Možnost Rotace je dostupná pro některé ze stylů mapování, včetně rovinného mapování. Změna rotace může změnit vzhled modelu na ručně kreslený. 8. Pod položkou Velikost mapování klepněte na Malá. 9. Klepněte na. 24

25 Materiály a vzhledy Pro zlepšení vzhledu hrubého nárysu odstraňte tečné hrany. Klepněte na Pohled > Zobrazit > Tečné hrany odstraněné. Světla a stíny Vzhled hrubého nárysu můžete změnit použitím osvětlení. Vzhled hrubého nárysu spolupracuje pouze s jedním směrovým světlem. Pokud jste konfigurovali dvě směrová světla, hrubý nárys reaguje pouze na první. Pokud jste odstranili první směrové světlo, hrubý nárys reaguje na druhé světlo. Hrubý nárys ignoruje tyto světelné aspekty: Okolí, Difúze, Odlesk. Můžete kombinovat hrubý nárys s prostředím ateliéru Okolní okluze, která poskytuje realističtější stínování pro model. 25

26 3 Skicování Tato kapitola obsahuje následující témata: Přesunout, Kopírovat a Rotovat ve 3D skicách Zlepšená funkčnost splajnů Vytvoření křivek vyjádřených rovnicí Reference na původní polohu chybějících entit skici Číselný vstup ve skice Odsazování nekonečných přímek Zlepšení oprav skici Změna velikosti skic v Instant3D Entita skici drážky Protažení geometrie skici Použití bloků ve skicách Kóty skici pro nulu a záporné hodnoty Přesunout, Kopírovat a Rotovat ve 3D skicách V 3D skicách můžete přesouvat, kopírovat a rotovat entity a roviny. Pokud jste zvolili aktivní rovinu, můžete ji posunovat, kopírovat a rotovat stejně jako ve 2D skicách. Například můžete posunovat objekty pouze podél os X a Y aktivní roviny. Přesouvání entit 3D skic Postup pro přesun entit 3D skic: 1. V režimu 3D Upravit Skicu klepněte na Přesunout entity (panel nástrojů Skica) nebonástroje > Nástroje pro skici > Přesunout. 2. Vyberte entity skici k přesunutí. Ve skice se objeví směrové šipky X, Y, a Z a pole delty pro každou osu v nabídce 3D Přesunout v PropertyManageru. 26

27 Skicování 3. Přesuňte entity skici za použití jedné z následujících metod: Ve skice přetáhněte směrové šipky X, Y, nebo Z. V PropertyManageru pod položkou Posunout, specifikujte hodnoty pro změny umístění na osách X, Y, a Z. Zlepšená funkčnost splajnů Funkčnost splajnů byla zlepšena. Můžete ořezat konce odsazených splajnů. Zakřivení splajnů se vztahuje na jejich konce. Dříve měly na koncích nulovou křivost. Ve vrcholech křivosti pro mnohonásobně propojené křivky software rovnoměrně rozděluje jehlice podél délky křivky. Vytvoření křivek vyjádřených rovnicí Můžete klepnout na Křivka vyjádřená rovnicí která křivku definuje. pro vytvoření křivky zadáním rovnice, Rovnice vyjadřující křivku specifikují Y jako funkci X. Můžete použít jakékoliv funkce, které jsou podporovány v dialogovém okně Rovnice. Například můžete vytvořit komplexní rovnice jako je následující: y = 2*(x + 3*sin(x)) Postup při vytvoření křivky vyjádřené rovnicí: 1. Ve skice klepněte na Nástroje > Entity skici > Křivka vyjádřená rovnicí. 2. Specifikujte parametry rovnice v PropertyManageru: Rovnice: Specifikujte rovnici, která definuje křivku, kde Y je funkcí X. Pokud specifikujete rovnici, která nemá řešení, barva textu bude červená. Parametry: Specifikujte pořadí hodnot X, kde X1 je výchozí bod a X2 je konečný bod. Například X1 = 0 a X2 = 2*pi. Nyní můžete fixovat konečné body pomocí funkce. Pokud zvolíte Uzamknout, počáteční nebo konečný bod bude zafixován. Pokud zrušíte Uzamknout, 27

28 Skicování můžete přetáhnout počáteční nebo koncový bod můžete přetáhnout po křivce a dojde k aktualizaci hodnot PropertyManageru. Reference na původní polohu chybějících entit skici Pokud reference vazby nebo kóty skici chybí, můžete zobrazit zdvojený referenci na původní polohu přesunutím ukazatele nad nadbytečnou vazbu nebo kótu. Reference na původní polohu má stejnou velikost, tvar, umístění a orientaci jako původní entita. Reference na původní polohu se objeví vždy, když vyberete vazbu nebo kótu k této referenci (například když spustíte Zobrazit/odstranit vztahy nebo PropertyManager Entita skici). Zobrazení reference na původní polohu pro chybějící entitu skici Postup zobrazení reference na původní polohu pro chybějící entitu skici: 1. Otevřete dokument výkresu, který se skládá z několika skic. Tento výkres se například skládá ze dvou skic, z nichž jedna obsahuje horní čáru a druhá dolní čáru a úhlovou kótu mezi linkami. 2. Vymažte skicu, která obsahuje horní čáru. Výkres nyní vypadá takto:. Všimněte si, jak stínování upozorňuje na to, že kóta je nyní nadbytečná, když jste smazali horní čáru. 3. Přesuňte ukazatel nad úhlovou lótu nebo ji vyberte. Zobrazí se reference na původní polohu chybějící linky. 28

29 Skicování Číselný vstup ve skice Když vytváříte čáry, obdélníky, kruhy a oblouky, můžete specifikovat číselný vstup. Aktivace Číselného vstupu Postup aktivace Číselného vstupu: 1. Klepněte na Možnosti > Skica. 2. Zvolte Povolit číselný vstup na obrazovce během vytváření entity. Specifikace Číselného vstupu Postup specifikace Číselného vstupu: 1. Klepněte ve skice na Obdélník s počátkem v rohu (panel Skica) nebo Nástroje > Entity skici > Obdélník. 2. Klepnutím a uvolněním spustíte obdélník, pak posuňte ukazatel. Na každé straně obdélníku se objeví pole. Jedno z polí je připraveno pro číselný vstup. 3. Napište 1 a pak stiskněte klávesu Tabve skice 2D nebo Shift Tab ve skice 3D. Šířka je nastavena na 1 a v náhledu se zobrazí druhá strana. 4. Napište 2 a pak stiskněte klávesu Enter. Délka obdélníku se změní na tu, kterou jste specifikovali a číselná pole zmizí.. 29

30 Skicování Odsazování nekonečných přímek Můžete také odsadit nekonečné přímky. Zlepšení oprav skici Příkaz Opravit skicu nyní dokáže najít více typů chyb v elementech skici a umožňuje vám některé z nich opravit interaktivně. Opravit skicu opravuje automaticky: Překrývání linek skici a oblouků Příkaz Opravit skicu je spojí do jedné entity. Opravit skicu zvýrazňuje tyto chyby: Mezery entity skici nebo překrývání menší než hodnota maximální mezery specifikovaná v příkazu Opravit skicu Mezery nebo překrývání větší než tato hodnota se považují za úmyslné. Malé entity skici (tj. entity, jejichž délka řetězce je menší než dvojitá maximální hodnota mezery) Jakýkoliv bod sdílený třemi nebo více entitami Pokud je nalezena chyba tohoto typu, můžete opravit chybu ve skice. Klepnutím na Předchozí nebo Další přejdete k další chybě. Klepněte na pro přepnutí na lupu nebo kruh pro zvýraznění chyby ve skice. Podrobnosti viz Použití lupy na stranu 17. Změna velikosti skic v Instant3D V Instant3D můžete použít ovladače podél vnější hranice pro nastavení velikosti skici nebo bloku. Postup při změně velikosti skici v Instant3D: 1. Pokud není Instant3D aktivní, klepněte na Instant3D (Panel nástrojů pro prvky). 2. Ve stromu FeatureManager zvolte skicu. Podél hranic skici se objeví kotevní body. 3. Přetáhněte kotevní bod. 30

31 Skicování Změní se velikost skici, ale proporce zůstanou stejné. Pokud přetáhnete hranu nebo roh, protilehlá hrana nebo roh budou pevné. Například pokud přetáhnete prostřední pravý kotevní bod, levá strana zůstane pevná a velikost skici se úměrně změní. Pokud stisknete Alt před přetažením kotevního bodu, protilehlá hrana nebo roh nebudou pevné. Velikost skici se proporcionálně změní, původní středový bod zůstane na svém místě. Entita skici drážky Můžete vložit drážky do skic a výkresů. Existují čtyři typy entit skic drážek: Rovná drážka Středová rovná drážka Oblouková drážka třemi body Středová oblouková drážka Vytvoření rovné drážky Postup skicování rovné drážky: 31

32 Skicování 1. Ve skice klepněte na Rovná drážka (panel nástrojů Skica) nebo vyberte Nástroje > Entity skici > Rovná drážka. 2. Ve skice určete klepnutím výchozí bod pro drážku. 3. Přesuňte ukazatel a klepněte pro specifikaci délky drážky. 4. Přesuňte ukazatel a klepněte pro specifikaci šířky drážky. Protažení geometrie skici Ve 2D skice můžete protáhnout vícenásobné entity skici jako jednotlivou skupinu místo toho, abyste museli upravit zvlášť každou délku. Postup při protažení entit skici: 1. Klepněte na Entity skici (panel nástrojů Skica, pod položkou Přesunout entity) nebo vyberte Nástroje pro skici >, > Protáhnout entity. 2. Vyberte entity pro příkaz Entity pro pružnost a klepněte na ně pravým tlačítkem myši. Vyberte například tři zobrazené čáry: 3. Pod položkou Parametry vyberte metodu: Od/Do. Tažením za entity protáhněte geometrii: a) Klepněte na jednu z entit. b) Tažením ji protáhněte. c) Klepněte pravým tlačítkem a pak klepněte na X/Y. Zadejte hodnoty pro změnu šířky (X) a výšky (Y) pro entity. 32

33 Skicování Entity skici se změní na novou velikost. Pokud jste například zadali změnu šířky 0,50, ale žádnou změnu délky: Použití bloků ve skicách K několika zlepšením došlo také při práci s bloky ve skicách. Uložení skici do souboru bloku Namísto vytvoření bloku ve vaší skice a jeho následného uložení můžete uložit skicu přímo do souboru bloku. Postup uložení skici do souboru bloku: 1. Vytvořte skicu. 2. Klepněte na Uložit skicu jako blok (panel nástrojů pro bloky) nebo vyberte Nástroje > Bloky > Uložit. Uložení skic v Knihovně návrhů Můžete uložit skicu jako blok v Knihovně návrhů. Dříve jste museli před uložením bloku do Knihovny návrhů vytvořit tento blok ve skice. Postup uložení skici jako bloku v Knihovně návrhů: 1. Ve stromě PropertyManager vyberte skicu, kterou chcete přidat do Knihovny návrhů. 2. V Knihovně návrhů klepněte na Přidat do knihovny. 3. V PropertyManageru pod položkou Uložit do zadejte jméno souboru a vyberte složku Knihovny návrhů.. 4. Klepněte na. Skica je uložena jako blok v Knihovně návrhů. Kóty skici pro nulu a záporné hodnoty Můžete specifikovat nulu a záporné hodnoty pro kóty skici. V PropertyManageru nebo v dialogovém okně Změnit otočte směr pozice kóty pomocí: Klepnutí na Opačný směr. Zadání záporného čísla 33

34 Skicování Obrácení polohy kóty Postup pro obrácení polohy kóty ve skice: 1. Vyberte umístění kóty. 2. V PropertyManageru pod položkou Hlavní hodnota klepněte na Obrátit směr. Umístění objektu vzhledem k referenčnímu bodu se změní na opačný směr vzhledem k původní hodnotě. V této skice je pozice čáry fixovaná a kóta, která se má změnit, vede od čáry k vrcholu obdélníku. Pokud klepnete na Obrátit směr, horní čára v obdélníku se nyní objeví 0,03 jednotky nad čarou: 34

35 4 Prvky Tato kapitola obsahuje následující témata: Obecné Prvky ohraničení Vysunutí a drážky Montážní prvky Prvky Volný tvar Instant3D Montážní prvky jazýček a drážka Žebra Řezy objemového tažení Obecné Chybějící reference na původní polohu Pokud chybí entita používaná jako reference v prvku, objeví se v grafické oblasti reference na původní polohu a v PropertyManageru se objeví varovné upozornění. Jsou podporovány reference na původní polohu pro díly a sestavy. Reference se objeví na stejném místě a ve stejné velikosti, tvaru a typu jako původní reference. Rovinná plocha bude například prezentována rovinnou referencí na původní polohu. Pro nastavení barvy původní polohy klepněte na Volby > Možnosti systému > Barvy. Pod položkou Nastavení barevného schéma klepněte na Chybějící reference vybrané položky. Další informace vizreference na původní polohu chybějících entit skici na stranu 28. Vizuální kontrola chybějící reference na původní polohu Můžete se podívat na původní polohy, které vám poskytnou informaci o velikosti, místě a typu referencí, které chybí. 1. Otevřete soubor Features\Fillet_MissingRef.sldprt. 35

36 Prvky 2. Rozbalte Vysunutí1 a upravte Skica1, čímž odstraníte pravý horní roh ze skicy přibližně tak, jak je znázorněno. 3. Ukončete skicu. Dialogové okno Informace o chybách poskytuje zprávu o chybě v Zaoblení2, což se také objevuje jako chyba ve stromu FeatureManager. 4. Zavřete dialogové okno. 5. Ve stromu FeatureManager klepněte pravým tlačítkem na Zaoblení2 a zvolte Upravit prvek. V PropertyManageru se objeví **Chybí**Hrana<1> v položce Hrany, plochy, prvky a smyčky v grafické ploše.. Původní poloha chybějící hrany používané zaoblením se objeví 6. Zvolte **Chybí**Hrana<1> v PropertyManageru. Chybějící reference na původní polohu je zvýrazněna. 7. Zvolte nejvýše položenou hranu jako náhradu za chybějící hranu a nižší hranu jako novou hranu pro Hrany, plochy, prvky a smyčky. 36

37 Prvky Původní poloha zmizí z grafické plochy. **Chybí**Hrana<1> zmizí z PropertyManageru. 8. Klepněte na. Zaoblení2 už v PropertyManageru neukazuje žádnou chybu. Jiná upozornění o chybějící referenci Pokud entita, která se původně používala pro vytvoření obrysu, oblasti, uzavřené nebo otevřené skupiny nebo uzavřené či otevřené smyčky chybí, prvky jako spojení profilů, tažení po křivce nebo hranice nefungují. V těchto případech se objeví v PropertyManageru **Chyba**<Číslo skici> místo **Chybí**. Zvolte **Chyba**Skica1 v PropertyManageru pro zvýraznění nefungující skici v tomto spojení profilů. Po opravení skici spojte profily. Pro vnější odkazy, které jsou mimo kontext (přípona názvu prvku je zobrazena jako ->? ), se objeví v PropertyManageru **Externí**<Informace odkazu> místo **Chybí**. Pro nastavení barvy pro chybějící vnější odkazy klepněte na Možnosti > Možnosti systému > Barvy. Pod položkou Nastavení barevného schéma vyberte Vybraná položka 3. Prvky ohraničení Prvek ohraničení nyní vytváří prvky objemových výstupků/základů a řezů podobných prvkům objemového vysunutí, spojení profilů, rotace a tažení po křivce. Ohraničení vytváří vysoce kvalitní a přesné prvky, užitečné pro vytvoření komplexních tvarů navržených spotřebních výrobků a pro trhy lékařské, letecké a tvarovací techniky. 37

38 Prvky Viz Přehled ohraničení a PropertyManager Hranice v nápovědě. Vysunutí a drážky Když vytvoříte vysunutí skici drážky, uvidíte dočasnou centrální osu drážky. Tato schopnost je obzvláště vhodná pro tvorbu upínacích šroubů uprostřed drážek v sestavách. Další informace viz Entita skici drážky na stranu 31. Montážní prvky Je zdokonaleno několik Property Managerů pro montážní prvky: K dispozici jsou nyní oblíbené položky. Zlepšené obrázky jasně ukazují, která oblast ovlivňuje konkrétní kótu. PropertyManager Drážka záskočkového spoje Prvky Volný tvar Prvky Volný tvar jsou zdokonaleny. 38

39 Prvky Nyní můžete vytvářet volné tvary na záplatách s libovolným počtem stran. Dříve bylo možné vytvářet volné tvary pouze na čtyřstranných záplatách. Nyní můžete otáčet náhled sítě tak, aby došlo k zarovnání s deformací, kterou tvoříte. Úhloměr zobrazuje úhel otáčení. Původní síť Otočená síť Instant3D Instant3D v sestavách Sestavy nyní podporují Instant3D. Instant3D můžete použít pro úpravu součástí uvnitř sestavy nebo upravit skici na úrovni sestavy, prvky sestavy a kóty vazby. Použití Instant3D v sestavách Použití Instant3D v sestavách: 1. Otevřete soubor Instant3D\Assembly\Instant3D.sldasm. 39

40 Prvky 2. Vyberte prvek Díra ve stromu FeatureManager pro zobrazení jeho kót. 3. Vyberte kótu díry pro zobrazení aktuální hodnoty (0.6) v popisu, pak zadejte 1.2 a stiskněte Enter. Díra změní velikost na Rozbalte Vazby a zvolte vazbu Vzdálenost1. 5. Přetažením kružnice Instant3D na zobrazený díl změníte vazbu. Použijte pravítko pro přetažení určené vzdálenosti. 40

41 Prvky Úprava skic v Instant3D Instant3D můžete použít k úpravě interních obrysů skici. Přetáhněte manipulátory pro přemístění interních obrysů skici za použití pravítek. Tato funkce pracuje pro prvky výstupků a řezů a je dostupná pro tyto entity skici: Kružnice Mnohoúhelníky Obdélníky ze středu 3 bodové obdélníky ze středu Úprava skic pomocí Instant3D Postup při úpravě skic pomocí Instant3D: 1. Otevřete soubor Instant3D\EditSketch.sldprt. Skica pro toto vysunutí obsahuje interní skicovaný mnohoúhelník, který můžete přemístit. 2. Vyberte plochu podle obrázku. Objeví se manipulátory. 3. Vyberte obrysový manipulátor. Ukazatel změní tvar na. 4. Odsuňte manipulátor z blízkého rohu modelu. 41

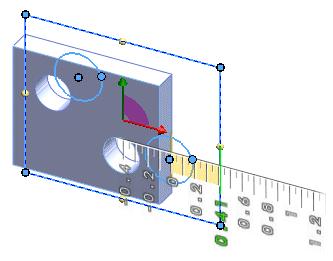

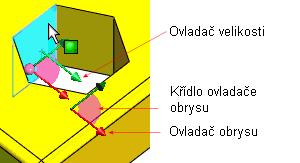

42 Prvky Zobrazí se pravítko, abyste mohli určit vzdálenost. Obrysové manipulátory můžete přetahovat pro horizontální nebo vertikální posun obrysů. Přetažením křídla přetáhnete obrys kamkoliv podél jeho roviny. Použijte manipulátor změny velikosti pro změnu velikosti obrysu. Roviny pohyblivého řezu Instant3D Pohyblivé řezy Instant3D byly zdokonaleny pro zlepšení použitelnosti. Můžete trvale zobrazit více Pohyblivých řezů ty budou automaticky uloženy s modelem. Uživatelské rozhraní poskytuje zlepšenou kontrolu velikosti roviny pomocí ovladačů rovin, zlepšení triád a příkazů místní nabídky. Použití rovin pohyblivého řezu Instant3D Informace o vylepšení pohyblivého řezu Instant3D: 1. Otevřete soubor Instant3D\LiveSection.sldprt 2. Klepněte na Rovina pohyblivého řezu (panel nástrojů Referenční geometrie), nebo Vložit > Referenční geometrie > Rovina pohyblivého řez. Objeví se PropertyManager s výzvou k výběru roviny řezu. 3. Zvolte přední plochu podle obrázku. Live Section se objeví s výchozím názvem Rovina pohyblivého řezu1. Velikost roviny vychází z vybrané plochy. Rovina má ovladače, jejichž tahem můžete změnit velikost roviny. Složka Roviny pohyblivého řezu v níž jsou uloženy všechny pohyblivé řezy, se objeví ve stromu FeatureManager. 4. Ve složce Roviny pohyblivého řezu vyberte rovinu a přejmenujte ji na LSP1. 42

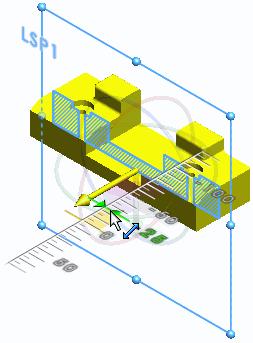

43 Prvky 5. Klepněte kamkoliv do grafické plochy. Pohyblivý řez je deaktivován. Změní barvu a ovladače roviny zmizí. Triáda také zmizí. 6. Klepněte pravým tlačítkem na okraj roviny a vyberte Přizpůsobit dílu Velikost roviny se prodlouží natolik, aby rozřízla celé těleso. Jiné položky místní nabídky umožnňují vynulovat Pohyblivý řez do původního stavu nebo ho skrýt. 7. Klepněte pravým tlačítkem na okraj roviny a vyberte Zobrazit triádu. 8. Přetáhněte modrou šipku triády na pozici Pohyblivý řez přibližně tak, jak je znázorněno. Pravítko vám umožní umístit Pohyblivé řezy za použití specifických kót. Když používáte kroužky triády pro rotaci Pohyblivých řezů, úhloměr umožňuje nastavit přesné úhly. Pro změření entit klepněte na Nástroje > Změřit a vyberte entitu. 9. Klepněte na Rovina pohyblivého řezu (panel nástrojů Referenční geometrie), nebo Vložit > Referenční geometrie > Rovina pohyblivého řez a zvolte pravou zobrazenou rovinu. Přejmenujte rovinu na LSP2. 43

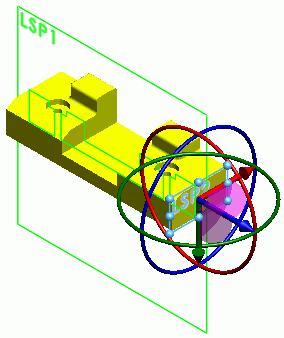

44 Prvky Objeví se druhý Pohyblivý řez, zatímco LSP1 zůstane zobrazena. Můžete vytvořit několikanásobné Pohyblivé řezy, které jsou všechny uloženy ve složce Roviny pohyblivého řezu. 10. Klepněte pravým tlačítkem na LSP1 do grafické plochy a klepněte na Skrýt. Ikony ve složce Roviny pohyblivého řezu odpovídají znázorněnému stavu rovin. Můžete také dočasně skrýt triádu klepnutím na nástroj Skrýt triádu. 11. Chcete-li skrýt všechby Pohyblivé řezy, klepněte na Zobrazit > Roviny pohyblivého řezu. Instant3D a Zrcadlení nebo Pole Instant3D můžete použít ke změnám zrcadlené geometrie nebo geometrie pole. Manipulátory dostupné pro vybranou transformovanou geometrii se shodují s manipulátory dostupnými pro odpovídající geometrii zdrojového prvku. Když přetáhnete transformovanou geometrii, celý model včetně geometrie zdrojového prvku se aktualizuje. Původní díl se zrcadleným vysunutím Vyberte zrcadlený prvek. Použijte manipulátor Instant3D a pravítko k úpravě zrcadla a odpovídajícího zdrojového prvku. 44

45 Prvky Instant3Da posun prvků plochy Můžete upravit prvky Přesunout plochu za použití funkce Instant3D. Pro Odsazení a Přesunutí, přetáhněte kótu nebo šipku. Pro Otočit, přetáhněte kótu úhlu. Instant3D Svařování Instant3D nyní zpracovává svařené díly pro svařování 2D a 3D. 45

46 Prvky Ovladače Přetažení Vyberte plochu, kterou chcete přetáhnout. Přetahovací šipka se objeví v nejbližším dostupném směru pro přetažení. Můžete posunout svařované tělo pro prodloužení připojených těl a vodící skici. Přetáhněte ovladač. Svařený díl s novou velikostí Přetáhněte koncovou plochu pro prodloužení prvku profilu. Ovladače přetažení také pracují tehdy, pokud není postranní plocha směřována na stejnou rovinu jako vodící skica. Instant3D respektuje všeobecný směr ovladače přetažení, takže se vodící skica a připojená těla rozšiřují nebo zmenšují. 46

47 Prvky Další příklady Při přetažení segmentu profilu se v náhledu vybraného segmentu ukáže umístění. Vyberte plochu profilu pro přetažení Přetáhněte náhled nového umístění Konečná pozice Montážní prvky jazýček a drážka Montážní prvky jazýček a drážka můžete vytvořit pro zarovnání, vazbu a udržení spojení dvou plastových částí. Prvky jazýček a drážka podporují vícečetná tělesa a sestavy. Klepněte na nástroj Jazýček / Drážka (panel nástrojů montážních prvků) nebo Vložit > Montážní prvek > Jazýček / Drážka a nastavte možnosti. 47

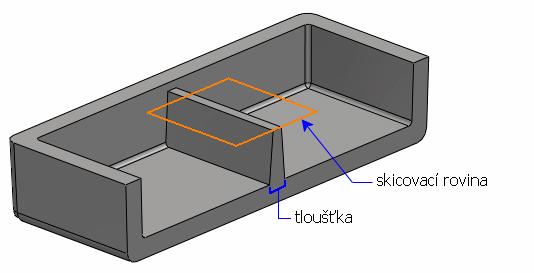

48 Prvky Jazýček Drážka Žebra Když aplikujete úkos na prvek žebra, můžete nyní specifikovat tloušťku žebra na průsečíku žebra se stěnou. Původně bylo možno pouze specifikovat tloušťku na rovině skici. Řezy objemového tažení Řezy objemového tažení jsou zdokonaleny. 48

49 Prvky Zlepšení SolidWorks 2008 SolidWorks 2009 Došlo ke zlepšení kvality povrchu Řez objemového tažení můžete vytvořit podél netangenciální trasy. Nepodporováno 49

50 Prvky Zlepšení SolidWorks 2008 SolidWorks 2009 Na koncích řezů objemového tažení byly odstraněny zvláštní čáry Můžete generovat řezy objemového tažení, které nebyly podporovány. Nepodporováno Podporováno Geometrie tělesa nástroje je spotřebována řezem objemového tažení. Geometrie těla nástroje nebyla spotřebována a model má chybnou fyzikální vlastnost. Geometrie těla nástroje byla spotřebována. 50

51 5 Díly Tato kapitola obsahuje následující témata: Duální kóty pro výsledky měření Kóty v zrcadlených a odvozených dílech Uživatelské a výchozí vlastnosti souboru v rovnicích Změna charakteristiky zobrazení dílů Opětné připojení odvozených dílů Uživatelské vlastnosti přiřazené k dílům Čidla Navrhování forem Plechový díl Svařování Duální kóty pro výsledky měření Můžete konfigurovat nástroj Měření pro zobrazení výsledků za použití dvou různých jednotek měření. Můžete například zadat pro zobrazení v dialogovém okně Měřit a v popisech měření a stavovém řádku milimetry i palce. Postup při použití duálních kót: 51

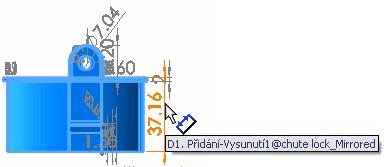

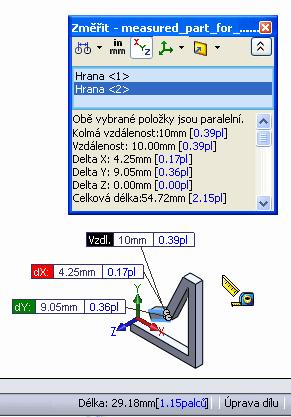

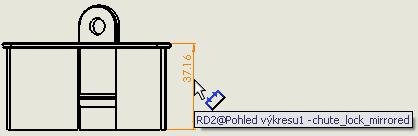

52 Díly 1. Klepněte na nástroj Měření (panel nástrojů Nástroje) nebo na Nástroje > Změřit. 2. V dialogovém okně Měření klepněte na Jednotky/Přesnost. 3. V dialogovém okně Jednotky měření/přesnost vyberte Použít vlastní nastavení a zvolte první jednotku délky. Pkud zvolíte Použít nastavení dokumentu, zobrazí se duální jednotky pouze pokud jste pokud jste aktivovali duální jednotky na záložce Vlastnosti dokumentu dialogového okna Možnosti. 4. Klepněte na Použít duální jednotky a vyberte druhou jednotku. 5. Klepněte na. Kóty v zrcadlených a odvozených dílech Při vytvoření zrcadleného nebo odvozeného dílu můžete importovat skicu a kóty prvku původního dílu. Tyto kóty nelze upravit, mohou se ale používat ve výkresech vytvořených ze zrcadleného nebo odvozeného dílu. Pro import kót v případě, že zrcadlíte nebo odvozujete díl, vyberte Kóty modelu v PropertyManageru Vložit díl. Původní díl zobrazující kótu skici Zrcadlený díl zobrazující importované kóty Výkresy založené na zrcadleném dílu 52

53 Díly Uživatelské a výchozí vlastnosti souboru v rovnicích Můžete použít uživatelské nebo výchozí vlastnosti souboru pro ovládání rovnic v dílech a v sestavách. Dialogové okno Přidat/Upravit rovnici a složka Rovnice ve stromu FeatureManager umožňují přímý přístup. Postup při přidání uživatelských a výchozích vlastností k rovnicím: 1. Jedním z následujících postupů si znázorníte proměnné, uživatelské vlastnosti souboru a výchozí vlastnosti souboru: V dialogovém okně Přidat/Upravit rovnici klepněte v dolním pravém rohu na. Ve stromu FeatureManager klepněte pravým tlačítkem na Rovnice a vyberte položku Zobrazit vlastnosti souboru. Ikony rozlišují vlastnosti proměnné a vlastnosti souboru: Globální proměnná Uživatelská vlastnost Výchozí vlastnost 2. Klepnutím na proměnnou nebo vlastnost souboru v seznamu dialogového okna nebo stromu FeatureManager přidáte rovnici. Změna charakteristiky zobrazení dílů Podokno zobrazení můžete použít pro změnu charakteristiky zobrazení dílů. Klepnutím na v horní části stromu FeatureManager rozbalte Podokno zobrazení a změňte charakteristiky zobrazení za použití těchto ovládacích prvků:. Skrýt/Zobrazit 53

54 Díly Režim zobrazení Vzhled Průhlednost U všech dílů můžete změnit vzhled (materiál a barvu) a průhlednost vybraných prvků dílu. U vícetělových dílů můžete také změnit skrytý/zobrazený stav a režim zobrazení (například Stínovaný, Skryté hrany viditelné, Drátový režim) vybraného těla. Opětné připojení odvozených dílů Funkčnost prvku Rozdělení Nové funkce zahrnují: byla rozšířena. Opětné připojení existujících souborů při úpravě prvku Rozdělení. Možnost automatického opětného připojení dílů, když změníte nástroje pro rozdělení. Výsledky procesu opětného připojení jsou uvedeny ve zprávách ve formě pozic. Zkrácené popisy pro lepší čitelnost. Místní popisy obsahují úplnou cestu. Dialogové okno Připojit soubor, které vám umožní znovu připojit odvozené díly, které se vztahují k prvku rozdělení. Vizuální náhled vám pomůže identifikovat díly. Můžete také specifikovat nová jména pro odvozené díly. 54

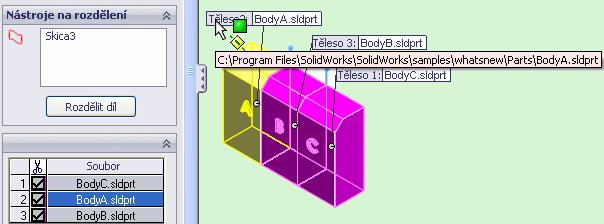

55 Díly Tlačítko Uložit všechna těla bylo přejmenováno na Automaticky přiřazené názvy. Tento ovládací prvek stále používáte pro přiřazení nových názvů dílů nepřiřazeným tělům vytvořeným při vyříznutí dílu. Odvozené díly můžete opět připojit k: Specifikovanému souboru skladových dílů Konkrétním tělům v souboru skladových dílů Skladový díl rozdělený skicou Opětné připojení existujících odvozených dílů Když upravujete prvek rozdělení dílu, můžete opět připojit výsledná těla k existujícím odvozeným dílům. Můžete se pokusit automaticky opětovně připojit těla. Když tělo nemůže být opět připojeno automaticky, dialogové okno Přiřadit soubor vám umožní výběr dílu pro připojení k tělu. Postup opětného připojení odvozených dílů: 1. Otevřete soubor Parts\Split-part.SLDPRT. 2. Ve stromu FeatureManager klepněte pravým tlačítkem myši na prvek Split1 a poté na Upravit prvek. 3. V PropertyManageru pod položkou Nástroje na rozdělení zrušte výběr položky Skica3 a zvolte Skica4 jako nástroj na rozdělení, ke kterému chcete opět připojit díly. 4. Klepněte na položku Rozdělit díl. 5. Když se objeví dotaz na připojení rozdělených těl k existujícím souborům, klepněte na Ano. Zpráva oznámí výsledek. V tomto případě jsou některá, ale ne všechna těla znovu připojena. Software se pokusí nalézt odpovídající díly k tělům za použití interní informace. Změny provedené v modelu mohou způsobit nezamýšlené výsledky. Vždy nejprve prohlédněte výsledky a přesvědčte se, že jsou správné. 6. Klepněte na popis pro Tělo2 tělo, které ještě nebylo znovu připojeno. 7. V dialogovém okně Přiřadit soubor vyberte Existující soubor. 8. Použijte rozbalovací seznam pro výběr souboru bodya.sldprt, který nebyl automaticky znovu připojen. Náhled zobrazí díl. 55

56 Díly 9. Klepněte na OK v dialogovém okně a pak klepněte na v PropertyManageru. Opětné připojení dílů při výměně nástrojů na rozdělení Když změníte Nástroje na rozdělení, můžete vytvořit nové díly nebo opět připojit existující díly, například když je počet těl vytvořených s nástrojem na rozdělení vyšší než počet existujících dílů. Opětné připojení dílů při výměně nástrojů na rozdělení: 1. Otevřete soubor Parts\Split-part2.SLDPRT. 2. Ve stromu FeatureManager klepněte pravým tlačítkem myši na prvek Split1 a poté na Upravit prvek. 3. V PropertyManageru pod položkou Nástroje na rozdělení zrušte výběr položky Pravá rovina a zvolte Skica3 jako nový nástroj na rozdělení. 4. Klepněte na položku Rozdělit díl. 5. Když se objeví dotaz na připojení rozdělených těl k existujícím souborům, klepněte na Ano. Zpráva informuje, že měkterá z těl byla znovu připojena. 6. Klepněte na popis pro Tělo3 tělo, které ještě nebylo znovu připojeno. V dialogovém okně Přiřadit soubor byly již znovu připojeny oba soubory uvedené v rozevíracím seznamu Existující soubory. 7. Zvolte Nový soubor a pak klepněte na tlačítko Vyhledat, čímž si otevřete dialogové okno Uložit jako. 8. Zadejte Middle jako jméno odvozeného dílu a klepněte na Uložit. 9. Klepněte na. Uživatelské vlastnosti přiřazené k dílům Můžete určit uživatelské vlastnosti a vlastnosti specifické pro konfiguraci v nové tabulce Uživatelské vlastnosti v Panelu úloh. Čidla Viz Uživatelské vlastnosti na stranu 15. Čidla sledují vybrané vlastnosti dílů a sestav a upozorní vás, pokud se hodnoty odchylují od limitů, které jste určili. Viz Čidla na stranu 75. Navrhování forem Analytické nástroje Analytické nástroje mohou nyní běžet průběžně a oznamovat změny v případě, že se model změnil. Mezi analytické nástroje patří: Analýza úkosů. Zdokonalení původního nástroje Analýzy úkosu. Analýza podříznutí. Zdokonalení původního nástroje Detekce podříznutí. 56

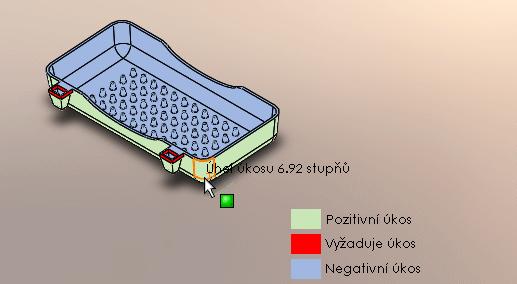

57 Díly Analýza dělící křivky. Nový nástroj pro analýzu potenciálních dělicích křivek při návrhu lisovaných dílů. I nadále musíte použít Dělící křivku prvku dělicí čáry. (panel nástrojů pro formy) pro přidání Po spuštění analýzy: Můžete zapnout nebo vypnout zobrazení výsledků, podobně jako Zebří pruhy. Výsledky se dynamicky aktualizují, když se geometrie dílu změní. Znázornění výsledků analýzy úkosu: Plechový díl Převést na plechový díl Můžete převést objemové nebo povrchové tělo na plechový díl za použití příkazu Převést na plechový díl. Objemové tělo může být importované tělo plechového dílu. Po vytvoření dílu na něj můžete aplikovat všechny prvky plechového dílu. Použijte příkaz Převést na plechový díl s následujícími možnostmi: Objemová nebo plošná těla, která mají: Žádné skořepiny nebo zaoblení Buď skořepinu nebo zaoblení Skořepinu i zaoblení Importované díly, které jsou již v podobě plechového dílu. 57

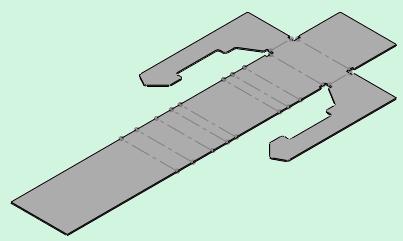

58 Díly Objemový díl Kovový díl se zvýrazněnými ohyby Narovnaný plechový díl Převedení objemového těla na plechové tělo Použijte PropertyManager Objem na Plech pro specifikaci tloušťky a výchozího poloměru pro díl. Po výběru hran ohybů se automaticky vybírají požadované hrany nastřižení, takže může být celý díl narovnán. Postup při převedení objemového těla na plechový díl: 1. Otevřete soubor SheetMetal\Solid_to_SM.SLDPRT. 2. Klepněte na nástroj Převést na plechový díl (panel nástrojů pro plechové díly) nebo Vložit > Plechový díl > Převést na plechový díl. 3. V PropertyManageru: a) Pod položkou Rozměry plechového dílu vyberte nejvyšší plochu jako pevnou plochu pro plechový díl. b) Nastavte tloušťku plechu na 1 mm a poloměr ohybu na 2 mm. c) Vyberte Obrátit tloušťku. 58

59 Díly d) Pod položkou Hrany ohybů vyberte hrany horní plochy jako hrany ohybu, poté pokračujte výběrem hran, které jsou rovnoběžné k níže zvýrazněné hraně. Vyberte všech 12 hran. Změna stylu zobrazení na Skryté hrany viditelné zjednoduší zobrazení všech hran ohybů. Nastřižené hrany jsou zobrazeny pod položkou Nalezené hrany nastřižení a jsou založeny na hranách ohybů, které vybíráte. Pod položkou Skici nastřižení můžete manuálně vybrat hrany nastřižení nebo entity skici pro vytvoření nastřižení. V grafické oblasti jsou připojeny popisy k ohybu a hranám nastřižení. Popisy můžete použít ke změně poloměru ohybu a hran nastřižení. e) Pro odlehčení změňte pod položkou Automatické odlehčení typ odlehčení na Kapka, nebo zadejte menší poměr odlehčení. Poměr odlehčení může být záporné číslo. f) Klepněte na. 4. Klepněte na Narovnat (Panel nástrojů pro plechové díly), chcete-li narovnat používající ohyby a nastřižení, která jste specifikovali. Převedení importovaného plechového dílu Můžete převést importovaný plechový díl na plně funkční plechový díl SolidWorks, který může být narovnán. Importovaný díl musí mít konstantní tloušťku. Pokud má část, kterou právě převádíte, tvarovaný prvke, je odstraněn. Můžete znovu použíte prvek po převodu. Postup při převedení importovaného plechového dílu: 1. Importujte soubor Sheetmetal\Sheet_Metal_Import.x_t do SolidWorks. 2. Klepněte na nástroj Převést na plechový díl (panel nástrojů pro plechové díly) nebo Vložit > Plechový díl > Převést na plechový díl. 3. V PropertyManageru pod položkou Parametry plechového dílu vyberte střední plochu jako pevnou plochu. 59

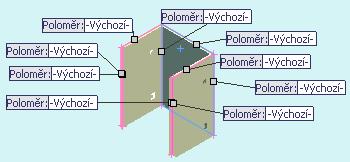

60 Díly 4. Pod položkou Hrany ohybů klepněte na Shromáždit všechny ohyby Tím se vyberou všechny již existující ohyby v importovaném dílu a zjistí se tloušťka dílu. Můžete si také manuálně vybrat hrany ohybů. 5. Klepněte na. Převedení pomocí skic nastřižení Když je pro vytvoření plechového dílu nutné nastřižení, můžete použít 2D a 3D skici pro definování nastřižení. Musíte vytvořit skicu ještě předtím, než převedete objemové tělo na plechový díl. Použití skici nastřižení při převedení objemového těla: 1. Otevřete díl. 2. Klepněte na nástroj Převést na plechový díl (panel nástrojů pro plechové díly) nebo Vložit > Plechový díl > Převést na plechový díl. 3. V PropertyManageru pod položkou Parametry plechového dílu vyberte pevnou plochu. 4. V nabídce Hrany ohybů vyberte hrany ohybů. 5. Pod položkou Skici nastřižení vyberte skicu, kterou jste vytvořili pro definování nastřižení. 6. Klepněte na. Rozšířená tabulka rozměrů plechu/ohybu Tabulka rozměrů plechu byla rozšířena tak, že vám dovoluje přidružit přídavek na ohyb, poloměr ohybu nebo k-faktor k jakékoliv kombinací tloušťky (rozměry), poloměru ohybu a materiálu. Tabulky rozměrů plechu a tabulky ohybů byly kombinovány tak, že tabulka rozměrů stejně jako hodnoty tabulky ohybů mohou být načteny do PropertyManageru Rozměry plechu. 60

61 Díly I nadále můžete používat tabulky rozměrů a tabulky ohybů, které mají starý formát. Do dialogového okna Tabulky ohybů lze načíst pouze tabulky ohybu v původním stylu. Hodnoty Rozměr č., Tloušťka a Poloměr v nových tabulkách se vyplní do odpovídajících políček v PropertyManageru Rozměry plechu. Hodnota ve sloupci Úhel je předávána do rozbalovacího seznamu Úhel v PropertyManageru Lem z hrany. Pro úpravu tabulek rozměrů/tabulek ohybu klepněte na Upravit > Tabulka ohybů > Upravit tabulku. Postup při použití nových tabulek rozměrů: 1. Klepněte pravým tlačítkem myši na plechový díl a poté na Upravit prvek. 2. V PropertyManageru pod položkou Rozměry plechového dílu vyberte Použít tabulku rozměrů. 3. Vyberte tabulku rozměrů s novým formátem tak, že použijete rozbalovací seznam nebo jej vyhledáte. 4. Pod položkou Parametry plechového dílu vyberte rozměr. Tloušťka a poloměr se počítají z tabulky. Tyto hodnoty je možné přepsat. 5. Pod položkou Přídavek na ohyb můžete použít rozbalovací seznam pro výběr typu výpočtu ohybů, který se má použít (K Faktor, Přídavek na ohyb, nebo Zkrácení ohybu) nebo přepnout z tabulky rozměru na tabulku ohybu v původním stylu. 6. Klepněte na. Sražené/zkosené hrany u plechů SolidWorks zachovává zkosení a sražení, když pracujete s plechovými díly. Sražené a zkosené hrany se nyní zachovávají, když: Narovnáte válcové plechové díly 61

62 Díly Válec s kuželově zahloubenou dírou Narovnaný válec Narovnáte díl se zkosením podél hrany, která protíná ohyb Zkosení přes ohyb Narovnaný díl Použijte jiné příkazy pro plechové díly, například Skicovaný ohyb, Vybočení a Obruba Vložte ohyby do dílů se sraženími nebo zkoseními. Sražení nebo zkosení nelze otevřít na hraně, která protíná ohyb. Zkosení a sražení se udržují jen tehdy, kdy jsou plechové díly vytvořeny v SolidWorks Příčné zlomy Můžete přidat příčný zlom k plechovému dílu, jako například šachtu pro vyztužení, odchýlit proud vody, atd. Charakeristiky příčného zlomu: Můžete vyrovnat plechové díly s příčnými zlomy. Můžete přidat lem z hrany nebo okrajový lem k hraně plochy s příčným zlomem. Rohy příčného zlomu se musí nacházet na koncích hrany. Když přidáte příčný zlom, kóty dílu se nezmění. Můžete upravit skicu příčného zlomu pro posun rohů a změnu vztahů. Když vytvoříte výkres z části s příčným zlomem, rozložený pohled dílu je označen směrem ohybu, poloměrem a úhlem ohybu. 62

63 Díly Plechový díl s příčným zlomem Rozložený díl Výkres dílu, zobrazení jmenovek příčného zlomu Příčný zlom je grafické znázornění, ne geometrická entita. Postup přidání příčného zlomu k povrchu plechového dílu: 1. Klepněte na nástroj Příčný zlom (panel nástrojů pro plechy) nebo vyberte položky Vložit > Plechový díl > Příčný zlom. 2. V příslušném PropertyManageru vyberte: Plochu, na které se má vytvořit příčný zlom Směr příčného zlomu Poloměr zlomu Úhel zlomu 3. Klepněte na. Svařování Skupiny Můžete nyní definovat svarovou skupinu, kolekci souvisejících segmentů v profilu. Nakonfigurujte skupinu tak, abyste ovlivnili všechny jejích segmenty, aniž by přitom došlo k ovlivnění jiných segmentů nebo skupin v profilu. Můžete definovat skupinu v jedné rovině nebo ve více rovinách. Skupina může obsahovat jeden nebo více segmentů. Profil může obsahovat jednu nebo více skupin. K dispozici jsou následující typy skupin: 63

64 Díly Přiléhající Přiléhající obrys segmentů spojených podélně. Koncový bod skupiny se může volitelně připojit k počátečnímu bodu. Rovnoběžný Nespojitá kolekce paralelních segmentů. Segmenty ve skupině se nemohou dotýkat jeden druhého. Když definujete skupinu určuje první segment, který vyberete, typ skupiny. Pro vytvoření přiléhající skupiny zvolte dva spojující segmenty. Pro vytvoření paralelní skupiny zvolte dva paralelní segmenty. Po definici skupiny s ní můžete pracovat jako s jedinou jednotkou. Máte následující možnosti: Specifikujte zpracování rohu pro segmenty ve skupině. Vytvořte mezery svarů mezi segmenty, aby vznikl prostor pro svarové housenky. Zrcadlete profil jediné skupiny. Zarovnejte skupinu, aniž byste ovlivnili zbytek profilu. Práce se skupinami Postup při práci se skupinami: 1. Otevřete soubor Weldments\weldment_groups.sldprt. 2. Konfigurace profilu: a) Klepněte na Profil (panel nástrojů Svařování) nebo vyberte Vložit > Svařování > Profil. b) Přichyťte PropertyManager. c) Pod položkou Výběry: Vyberte ANSI palce pro Normu. Vyberte kanál c v poli Typ. V položce Velikost vyberte 3 x Vytvořte skupinu: a) Vytvořte Skupinu1 výběrem zvýrazněných segmentů: 64

65 Díly Pro vytvoření přiléhající skupiny se ujistěte, že druhý segment, který jste zvolili, je připojen k prvnímu. b) Klepněte na Nová skupina pro vytvoření Skupiny2 ze zvýrazněných segmentů: c) Pro vytvoření Skupiny3, klepněte pravým tlačítkem na Vytvořit novou skupinu, a vyberte zvýrazněné segmenty: d) Ve Skupinách, vyberte každou skupinu. Postupně jsou nyní zvýrazněny jejich segmenty v grafické oblasti a názvy jejich segmentů jsou uvedeny v Úseky trasy pod Nastavením. 4. Použijte zpracování rohu a vytvořte mezery svařování pro Skupinu1: Mezera svaru poskytuje prostor pro svarovou housenku, aniž by bylo nutno zkrátit segmenty. a) Ve Skupiny, vyberte Skupina1. b) Vyberte Použít zpracování rohu a klepněte na Ukončení pokos. c) Nastavte Mezera mezi spojenými segmenty ve stejné skupině na 10 a stiskněte Tab. Použijte funkci Mezera mezi různými segmenty skupiny mezery na průsečíkách s jinými skupinami. pro kontrolu d) Zoom na dolní levý roh Skupiny1 pro zobrazení zkoseného rohu s mezerou svaru. Změny, které jste provedli, ovlivňují pouze skupinu1. 65

66 Díly 5. Převeďte zpracování rohu na nižší levý roh. a) Klepněte na roh. b) V dialogovém okně vyberte Nastavit mezery svařování pro určitý roh. c) Nastavte Mezera mezi spojenými segmenty ve stejné skupině na 2. d) Klepněte na. e) Zkontrolujte ostatní rohy Skupiny1 a porovnejte jejich mezery svařování. 6. Nastavte orientaci pohledu na Trimetric. Všimněte si, že kanály ve Skupině2 ukazují dovnitř. 7. Zrcadlí profil Skupiny2: a) Ve Skupiny, vyberte Skupina2. b) Pod položkou Nastavení vyberte Profil zrcadla. c) Vyberte Svislé osy. Kanály nyní ukazují směrem ven. 8. Otočte jednu skupinu, aniž byste otáčeli celým konstrukčním prvkem: a) Ve Skupiny, vyberte Skupina3. b) Pod položkou Nastavení nastavte Rotační úhel na 45a stiskněte Tab. c) Rotujte s modelem pro ověření, zda členové Skupiny3 jsou pod úhlem, zatímco jiné skupiny nejsou dotčeny. 9. Odeberte PropertyManager a klepněte na. Práce se zlepšeným nástrojem oříznutí a prodloužení Nástroj oříznutí a prodloužení rozděluje profil, který je překřížen jiným profilem. Můžete také specifikovat mezeru svaru mezi strukturami, zachovat nebo zrušit každou z rozdělených stran nebo rozšířit strukturu. Postup práce se zdokonaleným nástrojem: 1. Otevřete soubor Weldments\wld-trim-extend.sldprt. 66

67 Díly 2. Klepněte na Ořezat/prodloužit (panel nástrojů Svařování) nebo vyberte Vložit > Svařování > Ořezat/prodloužit. 3. Pod položkou Typ rohu vyberte Ukončení - ořez. 4. Vyberte Profil2 a Profil3 jako Těla k ořezání. 5. Pod položkou Hranice ořezání: a) Vyberte Těla. b) Vyberte Profil4 pro Plocha/Těla. c) Vyberte Mezera svaru a nastavte hodnotu Mezera oříznutí svaru na 8. Struktury jsou ořezané s viditelnou mezerou. Popisy vám umožní ponechat nebo odebrat tělo. 6. Klepnutím na přepínač ponechat na jednom z popisů přepnete na vyřadit. V náhledu se zobrazí, které struktury se mají zachovat nebo smazat. 7. Přichyťte PropertyManager a klepněte na. Místo těla, které jste vyřadili, se objeví čára skici. 8. Prodlužte horní strukturu: a) Otočte model tak, abyste viděli vnitřní plochu pravé strany. b) Vyberte Profil1 jako Těla pro ořezání. c) Pod položkou Hranice ořezání klepněte na Plocha/Rovina. d) Zvolte vnitřní plochu Profilu5 pro pole Plocha/Těla. 9. Klepněte na. Tělo se prodlouží v délce modelu. Vytvoření vyztužení se zkosením Můžete vytvořit vyztužení se zkosením, které poskytuje prostor pro svarovou housenku pod vyztužením. 67

68 Díly Vyztužení bez zkosení Vyztužení se zkosením Postup vytvoření ztužení se zkosením: 1. Otevřete soubor Weldments\gusset-sample.sldprt. 2. Ve stromu FeatureManager klepněte pravým tlačítkem na Vyztužení1 a zvolte Upravit znak. 3. V PropertyManageru pod položkou Profily klepněte na Zkosení.. 4. Nastavte výšku Zkosení Vzdálenost5 na Nastavte šířku Zkosení Vzdálenost6 na 50. Můžete specifikovat šířku zkosení (d6) nebo úhel zkosení (a2). 6. Klepněte na. Záslepky Zdokonalení: Můžete nyní simultánně přidávat záslepky k více plochám najednou. V PropertyManageru Záslepka přidejte více ploch do nabídky Plocha. Když přidáte záslepku, můžete ji nyní promítnout dovnitř a udržet originální délku struktury. Když jste dříve přidali záslepku, mohli jste ji promítnout pouze ven, což prodloužilo délku struktury. V PropertyManageru Záslepka pro Směr tloušťky vyberte: 68

69 Díly Vně Dovnitř. (Nový) Kusovníky a svary Můžete zahrnout podrobné seznamy svařovaných přířezů do zamýšlených kusovníků a můžete vložit kusovníky do souborů se svařovanými částmi. Další informace viz Podrobné tabulky přířezů v kusovnících na stranu

70 6 Sestavy Tato kapitola obsahuje následující témata: Obecné Velké sestavy Prvky sestavy v dílech Kusovníky v dokumentech sestavy Ověření vzdálenosti Vazby pantů Čidla SpeedPak Obecné Uživatelské vlastnosti Můžete určit uživatelské vlastnosti a vlastnosti specifické pro konfiguraci v nové tabulce Uživatelské vlastnosti v Panelu úloh. Viz Uživatelské vlastnosti na stranu 15. Klipart návrhu Nyní můžete vložit do sestav klipart návrhu. Mezi entity, které můžete přidat jako prvky sestavy, patří: Skici Prvky odstraňující materiál Entity, které můžete přidat, když se nacházíte v režimu Upravit součást, zahrnují: Skici Prvky přidávající nebo odstraňující materiál. Rovnice Můžete použít uživatelské nebo výchozí vlastnosti souboru pro ovládání rovnic v dílech a v sestavách. Dialogové okno Přidat/Upravit rovnici a složka Rovnice ve stromu FeatureManager umožňují přímý přístup. Viz Uživatelské a výchozí vlastnosti souboru v rovnicích na stranu 53. Instant3D v sestavách Sestavy nyní podporují Instant3D. Instant3D můžete použít pro úpravu součástí uvnitř sestavy nebo upravit skici na úrovni sestavy, prvky sestavy a kóty vazby. Viz Použití Instant3D v sestavách na stranu

71 Sestavy Měření Můžete nakonfigurovat nástroj Změřit tak, aby zobrazil výsledky s použitím dvou různých jednotek měření. Můžete si například nechat zobrazit v dialogovém okně Měřit a v popisech měření jak milimetry, tak palce. Viz Duální kóty pro výsledky měření na stranu 51. Chybějící reference na původní polohu pro vazby Pokud chybí entita používaná jako reference ve vazbě, objeví se v grafické oblasti a v PropertyManageru reference na původní polohu a v PropertyManageru se zobrazí varovné upozornění. VizChybějící reference na původní polohu na stranu 35. Nástroje pro výběr Vybrat Toolbox na plovoucím tlačítku (základní panel nástrojů) Výběr všechny součásti Toolbox v sestavě. vybere Velké sestavy Některá zdokonalení jsou zvláště užitečná, když pracujete s velkými sestavami. Výkon Bylo provedeno několik zdokonalení, aby se zlepšil výkon velkých a složitých sestav. Příkazy se zlepšeným výkonem zahrnují: Výběr oknem Kopírování a přidání podsoučástí Vymazání podsestav Ukládání podsestav Přidání vazeb Úpravy dílů Při práci na výkresech velkých a složitých sestav zahrnují příkazy se zlepšeným výkonem následující: Posun a zoom Vložení a výběr kót Přidání a přepínání mezi plechy Vložení pohledů (počáteční, průmět, řez a detailní pohledy). Přepínání z výkresu do sestavy a zpět Vytvoření výkresu ze sestavy Změna pohledu na stínovaný Zlepšení výkonu uvedená výše jsou znatelná zejména u velkých a složitých sestav. Sestavy delší než jeden kilometr Nyní můžete vytvořit sestavy, které jsou delší než jeden kilometr. Ačkoliv jednotlivé díly musí být i nadále menší než jeden kilometer (1000 m; ~3280 stop; ~39,370 palců), můžete je sestavit tak, že celková délka sestavy bude přesahovat jeden kilometr. 71

72 Sestavy Odkazy vazeb ve zjednodušených sestavách Odkazy vazeb jsou nyní podporovány ve zjednodušených sestavách. Dříve musela být součást obsahující odkaz vazby vyřešena, aby odkaz vazby fungoval. Pohybová studie ve zjednodušených sestavách Pohybové studie můžete spustit i pro sestavy ve zjednodušeném režimu. Není nutné vyřešit velkou sestavu před spuštěním pohybové studie. SpeedPak SpeedPak vytváří zjednodušené zobrazení sestavy bez ztráty odkazů. Pokud pracujete s velkými a složitými sestavami, používání SpeedPak může výrazně zlepšit výkon při práci v sestavě a jejím výkresu. Viz SpeedPak na stranu 76. Uvolnění skrytých součástí Skryté součásti lze uvolnit z paměti, ale zachovat účinky jejich vazeb. Pro uvolnění skrytých součástí klepněte pravým tlačítkem myši na horní část stromu FeatureManager a vyberte Uvolnit skryté součásti. Součásti jsou uvolněny z paměti a nejsou viditelné, ale účinky jejich vazeb jsou zachovány. V SolidWorks 2008 můžete při otevírání sestavy použít funkci Zběžně zobrazit / Selektivní otevření, a znázornit tak pouze viditelné součásti a ponechat skryté součásti uvolněné. Nyní můžete uvolnit skryté součásti poté, co je sestava otevřena. Prvky sestavy v dílech Prvky sestavy můžete přenášet na díly, které jimi mají být ovlivněny. Prvky, které je možné přenášet, zahrnují: díry vytvořené pomocí Průvodce dírami, jednoduché díry Odebrání vysunutím Odebrání otočením Jestliže vytváříte pole prvků v sestavě, prvek pole se také přenese do souboru dílu. Když vytváříte prvek v sestavě, zvolte Kopírovat prvek do dílů v položce Rozsah prvku PropertyManageru. Jinak se prvek objeví jen v sestavě, a ne v dílu. V dílu se vytvoří vnější odkazy na prvek sestavy a prvek se objeví ve spodní části stromu FeatureManager. Pro načrtnuté prvky se v dílu vytvoří také odvozená skica. Prvek se upravuje v kontextu sestavy. Pokud chcete upravit prvek z jedné části dokumentu, musíte nejprve zrušit vnější odkazy. Pro zrušení reference klepněte v dokumentu dílu pravým tlačítkem myši na prvek a vyberte Změnit na nezávislý. Kusovníky v dokumentech sestavy Můžete vytvořit kusovníky v souborech sestavy. Již nemusíte nejprve vytvářet výkres. Vytvořte kusovník v sestavě nebo dílu klepnutím navložit > Tabulky > Kusovník. Po nastavení parametrů v PropertyManageru klepněte do grafické plochy a umístěte kusovník. 72

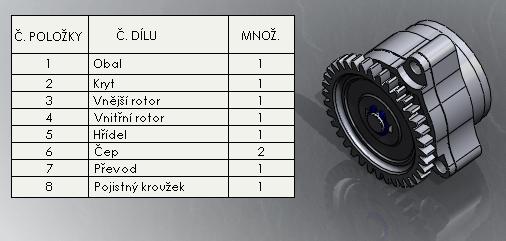

73 Sestavy Kusovníky se objeví ve složce Tabulky ve stromu FeatureManager. Název konfigurace, ke které se vztahuje kusovník, se objeví vedle prvku kusovníku. Práce s kusovníky sestavy Kusovník můžete v sestavě upravit stejným způsobem, jako byste pracovali ve výkresu. Kusovník můžete upravit v samostatném okně. Ve stromu FeatureManager klepněte pravým tlačítkem myši na kusovník a vyberte Zobrazit tabulku v novém okně. Když okno zavřete, vrací se kusovník na grafickou plochu sestavy. Klepnutím pravým tlačítkem na kusovník si zpřístupníte následující možnosti: jeho vytištění Zvolte Uložit jako a můžete jej exportovat do těchto formátů: šablona (.sldbomtbt) Excel (.xls) text (.txt) hodnoty oddělené čárkami (.cvs) formát výměny výkresů (*.dxf) výkres (.dwg) e-výkresy (.edrw) přenosný formát dokumentu (*.pdf) Po vytvoření kusovníku sestavy a jejím uložení můžete vložit kusovník do referenčního výkresu. Viz Kopírování kusovníků sestavy do odkazovaných výkresů na stranu 89. Kusovník ve výkresu není spojen s kusovníkem v sestavě. Sloupec stavu pozice není podporován v kusovnících v souborech sestavy. Ověření vzdálenosti Pomocí Ověření vzdálenosti, můžete zkontrolovat vzdálenost mezi vybranými součástmi v sestavách. Software kontroluje minimální vzdálenost mezi součástmi a informuje o mezerách, které nesplňují kritérium minimální akceptovatelné vzdálenosti, kterou jste zadali. Můžete vybrat celé součásti nebo konkrétní plochy součástí. Můžete také zkontrolovat vzdálenost pouze mezi vybranými součástmi nebo vybranými součástmi a zbytkem sestavy. 73

74 Sestavy Pro kontrolu vzdáleností klepněte na Ověření vzdálenosti (panel nástrojů pro sestavy) nebo Nástroje > Ověření vzdálenosti. Nástroj pracuje podobně jako Kontrola přesahů. Pro zobrazení nesprávné vzdálenosti v grafické oblasti vyberte tuto vzdálenost v položce Výsledky v PropertyManageru. Vazby pantů Vazba pantu omezuje pohyb mezi dvěma součástmi na jeden rotační stupeň volnosti. Má ten samý účinek, jako přidání soustředné vazby a stejnolehlé vazby. Můžete také omezit úhlový pohyb mezi dvěma součástmi. Výhody vazeb pantů: Při modelování je nutno aplikovat pouze jednu vazbu, kde byste jinak museli aplikovat dvě. Pokud spustíte analýzu (například pomocí SolidWorks Simulation), reakční síly a výsledky jsou spojené s vazbou pantů, ne s jednou konkrétní soustřednou nebo stejnolehlou vazbou. Postup přidání vazby pantu: 1. Otevřete soubor Assemblies\hinge_mate.sldasm. 2. Klepněte na Vazba (panel nástrojů pro sestavy). 3. V PropertyManageru klepněte pod položkou Strojní vazby napant. 4. Pod položkou Výběry vazeb: a) Jako Soustředné výběry vyberte dvě válcové plochy, jak je znázorněno na obrázku. b) Jako Sjednocené výběry vyberte dvě rovinné plochy, jak je znázorněno na obrázku. Obě součásti se zarovnají. 5. Vyberte Zadat omezení úhlu. 74

75 Sestavy 6. Určete rozsah rotace: a) Pro Výběry úhlu vyberte dvě plochy, jak je znázorněno na obrázku. b) Pro Maximální hodnotu zadejte 90. c) Pro Minimální hodnotu zadejte Klepnutím dvakrát na aplikujete vazbu. Pant se objeví ve složce Vazby ve stromu FeatureManager. Vazba pantu umožňuje, aby se záklopka otáčela o 90 kolem kolíku. Čidla Čidla sledují vybrané vlastnosti dílů a sestav a upozorní vás, pokud se hodnoty odchylují od limitů, které jste určili. Typy čidel K typům čidel patří: Fyzikální vlastnosti. Sleduje vlastnosti jako je Hmota, Objem, a Plocha. Měření. Sleduje rozměry, které jste vybrali. Kontrola přesahů. (K dispozici jen v sestavách.) Sleduje, zda v sestavě existují přesahy mezi součástmi, které jste vybrali. Data simulace. (K dispozici v dílech a sestavách, pro použití v SolidWorks Simulation.) Sleduje údaje, jako je Napětí, Deformace, Posunutí, atd. Další informace o čidlech Data simulace najdete v části Čidla na stranu 114. Vytvoření čidel Pro vytvoření čidla klepněte pravou myší na složku Čidla ve stromu FeatureManager, zvolte Přidat čidlo, a nastavte parametry v PropertyManageru. Volitelně můžete nastavit 75

76 Sestavy výstrahu pro okamžité upozornění, jakmile se hodnota čidla odchýlí od limitů, které jste určili. Oznámení Oznámení se objevují v určitých intervalech, aby vás informovala o následujících skutečnostech: Čidla zaznamenala výstrahy Čidla nejsou aktuální Pro změnu intervalů oznámení klepněte pravou myší na složku Čidla ve stromu FeatureManager, zvolte Oznámení a nastavte parametry v PropertyManageru. SpeedPak SpeedPak vytváří zjednodušené zobrazení sestavy bez ztráty odkazů. Pokud pracujete s velkými a složitými sestavami, používání SpeedPak může výrazně zlepšit výkon při práci v sestavě a jejím výkresu. SpeedPak můžete použít, když chcete vložit složitou velkou sestavu do sestavy vyšší úrovně. SpeedPak je v podstatě podskupinou dílů a ploch sestavy, kterou vytváříte v ConfigurationManageru. Na rozdíl od běžných konfigurací, v nichž můžete zjednodušit sestavu pouze potlačením součástí, SpeedPak zjednodušuje bez potlačení. Proto můžete nahradit SpeedPak v celé sestavě v sestavách vyšší úrovně, aniž by došlo ke ztrátě odkazů. Protože se používá pouze jedna podskupina dílů a ploch, je sníženo použití paměti, což může zvýšit výkon mnoha operací. Vytvoření SpeedPak Pro zjednodušení se v tomto příkladu používá malá sestava. Zlepšení výkonu v sestavách díky SpeedPak jsou ovšem znatelná zejména u velkých a složitých sestav. Postup vytvoření SpeedPak: 1. Otevřete soubor Assemblies\computer_assembly\power supply assembly.sldasm. 2. Na záložce ConfigurationManager pod položkou Konfigurace klepněte pravým tlačítkem myši na Výchozí a zvolte Přidat SpeedPak. 3. V PropertyManageru: a) V nabídce Plochy k zahrnutí zvolte přední, spodní a zadní plochu kostry. Přední Dole Zadní 76

77 Sestavy b) V nabídce Těla k výběru zvolte vyberte spojku. c) Klepněte na. Byla vytvořena konfigurace nazvaná Výchozí_speedpak jako potomek Výchozí. 4. Přesuňte ukazatel nad sestavu. V oblasti kolem ukazatele je možné vidět pouze plochy a tělo, které jste vybrali pro SpeedPak. Sestava bez ukazatele Sestava s ukazatelem Chcete-li zobrazit chování popsané v kroku 4, zkontrolujte, zda je ovladač vaší grafické karty aktuální. Viz 5. Klepněte na záložku FeatureManager. Ve stromu FeatureManager se neobjeví žádné součásti. Všimněte si ikony sestavy SpeedPak v horní části stromu. 6. Uložte sestavu. Vložení SpeedPak Postup vložení SpeedPak: 1. Otevřete soubor Assemblies\computer_assembly\computer01.sldasm. 2. Klepněte na Vložit > Součást > Existující díl/sestavu. 3. V PropertyManageru: 77

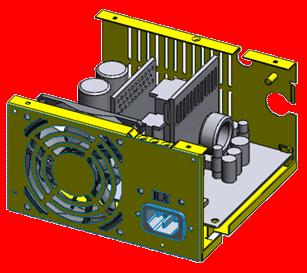

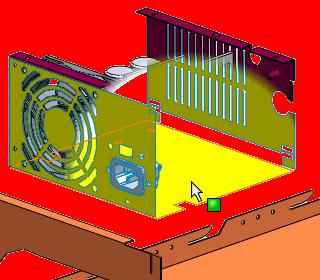

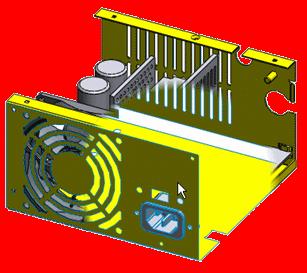

78 Sestavy a) Pod položkou Díl/sestava pro vložení vyberte power supply assembly. b) Klepnutím kamkoli do grafické plochy vložíte sestavu. V oblasti kolem ukazatele je možné vidět pouze plochy a tělo, které jste vybrali pro SpeedPak. Jsou zde pouze položky, které můžete vybrat pro operace, jako je tvorba vazeb. Když používáte konfigurace SpeedPak ve výkresu, můžete kótovat pouze ke hranám zahrnutým do SpeedPak. 78

79 7 Pohybové studie Tato kapitola obsahuje následující témata: Obecné Knihovna návrhů pro prvky pohybu Výsledky síly nadbytečných omezení Pohyb pro skici rozvržení Vazby Obecné Změny názvů Název doplňku COSMOSMotion byl změněn na SolidWorks Motion. Názvy typu studie jsou také změněny. Starý název typu studie COSMOSMotion Fyzická simulace Pohyb sestavy Nový název typu studie Motion Analysis Základní pohyb Animace Tyto změny názvů ovlivňují odpovídající záhlaví vlastnosti v PropertyManageru Vlastnosti pohybové studie. Podpora zjednodušené sestavy Pohybové studie můžete spustit i pro sestavy ve zjednodušeném režimu. Není nutné vyřešit velkou sestavu před spuštěním pohybové studie. Pohybové studie závislé na konfiguraci Můžete vypočítat výsledky pohybové studie pro různé konfigurace modelů. Chcete-li obdržet výsledky pro dvě konfigurace: 1. Vypočítejte pohybovou studii pro jednu konfiguraci a vykreslete výsledky. 2. Přepněte na jinou konfiguraci. 3. Klepněte na Hrát od začátku pro aktualizaci výsledků závislých na konfiguraci. Knihovna návrhů pro prvky pohybu Můžete uložit prvky pohybu, jako jsou pružiny, motory nebo specifikace síly pro opakované použití v jiných modelech. 79

80 Pohybové studie Přidejte prvky pohybu do Knihovny návrhů stejně, jako přidáváte jiné položky. Všechny prvky pohybu v Knihovně návrhů jsou uloženy s příponou.sldsimfvt. V jakékoliv pohybové studii přetáhněte uložené prvky pohybu z Knihovny návrhů do vašeho modelu. Výsledky síly nadbytečných omezení Stejně jako v předchozích verzích eliminuje studie Analýza pohybu při výpočtu pohybu nadbytečná omezení. To vede k výpočtu nulové síly v místech vazby dílů, na něž to bude mít vliv. Pro modely s nadbytečnými omezeními z důvodu vazeb můžete nechat SolidWorks Motion automaticky nahradit tyto vazby pouzdry. Síly jsou pak počítány na místech nadbytečných vazeb. Následující možnosti nadbytečného omezení, které byly k dispozici v předchozích verzích, jsou nyní zastaralé: Změnit všechny vazby na flexibilní. Nahradit nadbytečná omezení pouzdry, k dispozici klepnutím na Upřesňující možnosti. Pro určení nadbytečných omezení můžete nyní před spuštěním studie vybrat možnost Nahradit nadbytečné vazby pouzdry v nabídce Analýza pohybu v PropertyManageru Vlastnosti pohybové studie. To vede ve většině případů k lepším silovým výsledkům. Můžete upravit celkovou tvrdost pouzdra a hodnoty tlumení použité ve studii pohybu klepnutím na Parametry pouzder z PropertyManageru Vlastností pohybové studie. Pohyb pro skici rozvržení Nyní můžete spustit pohybové studie Animace a Analýza pohybu pro mechanismy skici rozvržení, které vytváříte z bloků skic. Studie Motion Analysis požaduje hodnoty pro hmotu, střed hmoty a momenty setrvačnosti pro každý blok ve skice rozvržení. Odhadnuté hodnoty pro hmotu a momenty setrvačnosti jsou přiřazeny každému bloku na základě jednotného ocelového bloku. Výchozí hodnota pro střed hmoty je uprostřed bloku. Pro každý blok ve skice rozvržení můžete pozměnit vlastnosti hmoty součásti upravením Vlastností hmoty v PropertyManageru Blok, než se spustí studie Motion Analysis. Nemůžete upravit fyzikální vlastnosti skici rozvržení aniž byste nezvolili Analýza pohybu pro typ pohybové studie. 80

81 Pohybové studie Příklad: Skica rozvržení pro jeřáb Spusťe studii Analýza pohybu na dvojrozměrné skice rozvržení: 1. Otevřete soubor Motion Studies\Crane_Layout.sldasm a vyberte záložku Pohybová studie. Skica rozvržení obsahuje spojené bloky. Tyto bloky jsou uvedené ve stromu FeatureManager a ve stromu MotionManager. 2. Klepněte na sílu ve stromu MotionManager. Síla působí na píst. 3. Klepněte na Rozvržení (panel nástrojů Rozvržení). 4. Vyberte blok horního ramene ve skice rozvržení v grafické ploše. 5. Přejděte na Fyzikální vlastnosti v PropertyManageru Blok horního ramene. Výchozí hodnota hmotnosti je odhadnuta. Můžete upravit hmotnost, změnit umístění hmotného středu nebo moment setrvačnosti. 6. Klepněte na a pro uzavření skici rozložení. 7. Klepněte na Hrát od začátku pro zobrazení pohybu. Vazby Vazby trajektorie Nyní můžete vložit vazby trajektorie do studií Analýza pohybu. Postup omezení pohybu součásti sestavy na trajektorii: 1. Zvolte Vložit > Vazba. 2. Určete vazbu trajektorie pro součásti. 3. Zvolte položku Pohybová studie a zvolte položku Analýza pohybu pro Typ studie. 4. Vložte prvky pohybové studie dle potřeby. Pro vynucení pohybu musíte začlenit Motor, Sílu, nebo Gravitaci. 81

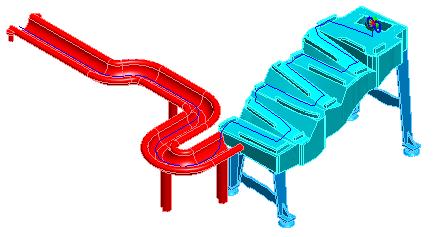

82 Pohybové studie 5. Spusťe studii. Příklad: Studie pohybu vazeb trajektorie s gravitací 1. Otevřete soubor Motion Studies\MazeGame.sldasm. 2. Vyberte záložku Pohybová studie. 3. Klepněte na Hrát od začátku. Přehrajte od začátku studie: Vazba trajektorie sleduje trajektorii podél kanálů definovaných labyrintem. Míč, pohybovaný gravitací, je nastaven na sledování trajektorie definované vazbou trajektorie. Body umístění vazby Pohybové studie SolidWork používají body umístění vazby pro určení, kolik dílů se přesune ve vzájemném vztahu. Můžete nyní upravit umístění vazby používané pro pohybové studie. Můžete přepsat výchozí body umístění výběrem Umístění vazby z položky Analýza z položkyvazba v PropertyManageru. Určení místa vazby Chcete-li změnit místo vazby: 1. Zvolte Vložit > Vazba pro vytvoření nové vazby nebo úpravy vybrané vazby. 2. Zvolte záložku Analýza v PropertyManageru Vazba. 3. Zvolte pole Umístění vazby a vyberte bod na modelu, do nějž bude umístěna vazba. Umístění vazby je vždy bod. Pokud zvolíte pro umístění vazby jiný typ entity, jako je plocha, je umístění vazby v centru vybrané entity. 4. Klepněte na. 82

83 Pohybové studie Vazby závislé na pohybové studii Vazby závislé na pohybové studii jsou vazby, které vytvoříte pro pohybovou studii a které jsou nezávislé na vazbách modelu sestavy. Pokud použijete nové vazby závislé na pohybové studii, můžete vytvořit více pohybových studií pro analýzu pohybu modelu s různými vazbami, aniž byste změnili model. Postup vytvoření vazeb pohybu závislých na studii: 1. Vyberte pohybovou studii. 2. Přidejte vazby k sestavě z pohybové studie. Vazby pohybu závislé na studii jsou uvedeny pouze ve stromu Správce pohybu. Řetězec Místní předchází názvu vazeb pohybu závislých na studii. Pro ověření, že vazby pohybu závislé na studii nejsou částí modelu sestavy, se podívejte na vazby sestavy na záložce Model. 83

84 Pohybové studie Příklad: Práce s vazbami závislými na studii Tento model v příkladu obsahuje čtyři pohybové studie. Každá pohybová studie: Začíná sestavou klíčů. Přidává vazbu vzdálenosti ke šroubu klíče uvnitř pohybové studie. Vazba vzdálenosti určuje, jak daleko se šroub může točit. Přidávává sílu na rukojeti klíče. Každá pohybová studie používá různou vazbu vzdálenosti. Vypočtěte pohyb pro každou studii pro nalezení vzdálenosti požadované pro uzavření klíče. 1. Otevřete soubor Motion Studies\Wrench.sldasm 2. Vyberte pohybovou studii MotionStudy2_Distance=0.6in. 3. Rozbalte vazby ve stromu FeatureManager. Tyto vazby původního modelu nezahrnují vazbu vzdálenosti. 4. Rozbalte vazby ve stromu MotionManager. Povšimněte si vazby vzdálenosti LocalDistance7, určující, jak daleko se může šroub otočit pro upravení rukojeti klíče a pozice čelistí, když působíte silou na rukojeť. 5. Klepněte pravým tlačítkem na vazbu vzdálenosti a vyberte Upravit prvek, čímž si zobrazíte parametry vazby vzdálenosti. V této studii je vzdálenost vazby nastavena na 0,6 palce. Tato vazba vzdálenosti není součástí skupiny vazeb původní sestavy a je relevantní pouze pro tuto pohybovou studii. 6. Klepněte na Hrát od začátku pro zobrazení pohybu. Klíč se zcela nezavírá. 84

85 Pohybové studie 7. Zvolte záložky jiné pohybové studie, abyste se podívali na tento experiment s jinými hodnotami vazeb vzdálenosti. Každá studie má jinou hodnotu vzdálenosti vazby, ale žádná ze studií nemění vazby původního modelu. 8. Spočítejte studii konečného pohybu se vzdáleností vazby 10 palců, abyste viděli, jak se klíč zavírá. 85

86 8 Výkresy a detailování Tato kapitola obsahuje následující témata: Přizpůsobené normy skicování Kusovníky Umístění detailu Možnosti tisku pro výkresy Razítka v listech výkresu Oblíbené jsou přejmenovány na Styl Kopírovat formát Detaily drážek skici Obecné Přizpůsobené normy skicování Podrobné vlastnosti dokumentu zahrnují specifikace pro kóty, popisy a tabulky. Norma skicování zahrnuje sadu vlastností dokumentu detailního určení, které můžete použít u několika skic. Nyní můžete vytvořit a přizpůsobit normy skicování pro dokument výkresu. Máte následující možnosti: Uložit normy skicování do souboru, archivovat je a odeslat je ostatním. Importovat normy skicování z uloženého souboru norem. Uložte nastavení vlastní normy k šabolonám výkresů. Přejmenovat, kopírovat nebo smazat vlastní normy. Můžete vytvořit přizpůsobené normy skicování klepnutím na Možnosti panel nástrojů) a pak výběrem Vlastnosti dokumentu. Uživatelská nastavení pro vlastnosti dokumentu zahrnují: Základní detailní a celkové normy skicování Přizpůsobené nastavení skicování pro každý typ detailu Výchozí nastavení hladin na úrovni dokumentu Vlastní odkazové čáry a styl a tloušťka rámečku Obrazy náhledu pro každý typ detailu (základní Celková norma skicování je uložena pod upraveným jménem, aby se zabránilo přepsání pevné normy, když: Vyberete jednu z pevných celkových norem skicování, jako je ANSI nebo ISO. Změníte detailní vlastnost dokumentu. 86

87 Výkresy a detailování Přizpůsobení normy skicování Pro účely tohoto příkladu předpokládejme, že požadavky na normu skicování pro vaši společnost obsahují: Celková norma skicování: ANSI Základní norma pro značky svaru: GB Tloušťka odkazových čar pro všechny popisy a kóty: 0.20mm Postup nastavení těchto požadavků: 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Ze záložky Vlastnosti dokumentu vyberte bodnorma skicování. 3. Vyberte ANSI pro Celkovou normu skicování. 4. Vyberte Popisy > Značky svaru a zvolte GB jako Základní normu pro značku svaru. 5. Zvolte pro každý typ popisu a kóty Vlastní velikost pro Tloušťku odkazové čáry a zadejte 0,20 mm. 6. Zvolte Normu skicování a klepněte na Uložit do externího souboru. 7. Po výběru vhodného adresáře klepněte na Uložit tím uložíte soubor norem.sldstd. 8. Klepněte na tlačítko OK. Všichni uživatelé se mohou řídit podle uložené normy poté, co ji načtou. Pro načtení uložené normy zvolte Norma skicování a klepněte na Načíst. Normy skicování a základní normy detailu Nyní můžete specifikovat normu skicování, která poskytuje výchozí nastavení pro všechny možnosti detailování. Normy skicování se týkají všech nastavení detailů, pokud neodvozujete nastavení pro zvláštní sadu detailů z jiné základní normy detailu. Nastavení všech detailů se například budou odvozovat z normy ANSI, když nastavíte položku Celková norma skicování na ANSI. Kóty průměru budou odvozovat výchozí nastavení ze standardu ISO, když nastavíte Základní normu kóty průměru na ISO. Postup výběru celkové normy: 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Zvolte Norma skicování na záložce Vlastnosti dokumentu. 3. Zvolte celkovou normu. Také můžete změnit, načíst nebo uložit celkovou normu skicování. Chcete-li přizpůsobit základní normu pro vybraný detail: 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Vyberte detail, jako například Popisy > Pozice, na záložce Vlastnosti dokumentu 3. Vyberte základní normu pro detail, například Norma pozic. 87

88 Výkresy a detailování Základní norma pro detail nahrazuje nastavení celkové normy skicování pro vybraný detail. Výchozí nastavení hladiny dokumentu Nyní můžete přizpůsobit nastavení hladiny na úrovni dokumentu pro každý typ detailu. Po vytvoření hladin výkresu můžete zvolit odlišné nastavení hladiny pro každý detail kóty, popisu, tabulky a jmenovky pohledu. Můžete například vytvořit dvě hladiny a přiřadit jednu hladinu ke kótám průměru a druhou k popisům opracování povrchu. Nastavením hladin pro detaily na úrovni dokumentu nemusíte měnit hladiny ve výkresu pro použití uživatelských hladin. Po přiřazení hladiny na úrovni dokumentu k typu detailu je detail přidán k vybrané hladině, když přidáte daný typ detailu k výkresu. Postup výchozího nastavení hladiny na úrovni dokumentu pro detail: 1. Vytvořte hladiny pro výkres v programu SolidWorks. 2. Klepněte na Možnosti (Základní panel nástrojů). 3. Vyberte detail, jako například Kóty > Zkosení, ze záložky Vlastnosti dokumentu. 4. Pod položkou Hladina vyberte hladinu pro detail. Hladiny na úrovni dokumentu lze přiřadit kótám, popisům a tabulkám. Uživatelská tloušťka a styl čáry Pro každý typ kóty a popis skici můžete nyní specifikovat na úrovni dokumentu tloušťku a styl čáry. Pro prvky samostatného popisu a kótování můžete přepsat tloušťku a styl čáry na úrovni dokumentu, když tyto prvky nově vytvoříte nebo je upravíte. Postup přiřazení tloušťky nebo stylu čáry: 1. Klepněte na Možnosti (základní panel nástrojů) a zvolte záložku Vlastnosti dokumentu. 2. Nastavte styl a tloušťku pro následující: Všechny odkazové čáry kóty Všechny odkazové čáry popisu Rámečky pro geometrické tolerance, pozice a základny Styl Tloušťka 88

89 Výkresy a detailování Po nastavení tloušťky čáry můžete přizpůsobit tloušťku výběrem položky Vlastní velikost ze seznamu tloušťky a zadáním hodnoty. Přepsání tloušťky a stylu čáry na úrovni dokumentu Můžete přepsat nastavení pro tloušťku a styl odkazové čáry a rámečku na úrovni dokumentu pro samostatné popisy nebo kóty ve skice. Pro přepsání těchto nastavení vyberte entitu a zrušte Použít zobrazení dokumentu v PropertyManageru. Náhledy detailování pro Vlastnosti dokumentu Náhledy obrázků se nyní aktualizují, když modifikujete detailní nastavení vlastnosti dokumentu. Výběr náhledu Text kóty průměru zarovnán s odkazovou čarou Náhled obrázku průměru Text kóty průměru zarovnán horizontálně Všechna detailní nastavení ovlivňují náhled obrázku. Například, když změníte písmo kóty, písmo náhledu obrázku se změní odpovídajícím způsobem. Postup pro prohlížení detailního náhledu obrázků: 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Vyberte detail ze záložky Vlastnosti dokumentu. Kusovníky Kopírování kusovníků sestavy do odkazovaných výkresů Můžete vytvořit kusovníky v souborech sestavy a v souborech vícetělových dílů. Již nemusíte nejprve vytvářet výkres. Viz Kusovníky v dokumentech sestavy na stranu 72. Po vytvoření kusovníku v sestavě a jejím uložení můžete vložit kusovník do referenčního výkresu. Postup vložení kusovníku uloženého se sestavou do referenčního výkresu: 89

90 Výkresy a detailování 1. Vyberte Vložit > Tabulky > Kusovník. 2. Pod položkou Volby kusovníku vyberte Zkopírovat stávající tabulku. 3. Vyberte kusovník sestavy ze seznamu. Restrukturalizace kusovníků Nyní můžete restrukturalizovat součásti sestavy v tabulce kusovníku, aniž byste tím ovlivnili strukturu sestavy: Rozpustit podsestavy nebo svaření. Sloučit všechny položky, které jsou identické, do jedné vybrané položky, jako jsou díly nebo svaření v kusovníku. Přetáhnout položky z jedné buňky ve sloupci Struktura sestavy do jiné, a spojit tak podobné položky nebo nově uspořádat hierarchii. Zobrazit podrobné tabulky přířezů. Pro obnovení restrukturovaných položek klepněte pravým tlačítkem na modifikovanou položku sestavy a vyberte Upravit restrukturované součásti. Rozpuštění podsestav nebo svaření Rozpuštěním položek v kusovníku můžete odstranit individuální rodičovské součásti uvnitř zamýšlené hierarchie kusovníku, a přitom uchovat dceřiné součásti. Klepněte pravým tlačítkem na buňky ve sloupci Struktura sestavy kusovníku pro zrušení vybraných podsestav nebo svaření a odstraňte je ze zobrazení kusovníku. V odsazeném zobrazení součástí kusovníku klepněte pravým tlačítkem na první podsestavu ve sloupci Struktura sestavy kusovníku a vyberte Rozpustit. První podsestava je rozpuštěna. Její díly se přesunou do spodní části sloupce Struktura sestavy. Kombinace podobných položek Klepněte pravým tlačítkem na buňku ve sloupci Struktura sestavy kusovníku, chcete-li zkombinovat položku ve vybrané buňce se všemi identickými položkami v kusovníku. 90

91 Výkresy a detailování V odsazeném zobrazení součástí kusovníku klepněte pravým tlačítkem na podložku v první podsestavě a vyberte Kombinovat shodné součásti. Všechny shodné podložky se zkombinují s vybranou podložkou. Čísla položky a množství se aktualizují. Pro oddělení kombinovaných položek klepněte pravým tlačítkem na kombinovanou položku a zrušte Kombinovat shodné součásti. Přetažení položek pro restrukturalizaci kusovníku Kombinovat podobné položky nebo znovu uspořádat položky můžete přetažením součástí a podsestav ve sloupci Struktury sestavy kusovníku. Můžete přetahovat: Svařovaná těla ke svařovaným tělům nebo dílům Díly nebo sestavy k dílům nebo tělům Díly, těla nebo sestavy k sestavám Podrobné tabulky přířezů v kusovnících Do odsazených kusovníků můžete nyní zařadit podrobné tabulky přířezů pro díly a sestavy. Jediný kusovník může obsahovat několik tabulek přířezů. Jediný výkres s několika pohledy může obsahovat několik kusovníků. Každý kusovník může obsahovat různé tabulky přířezů. Zobrazení kusovníků s podrobnými tabulkami přířezů: 1. Vyberte Vložit > Tabulky > Kusovník 2. Vyberte Odsazené a pak zvoltedetailní tabulka přířezů protyp kusovníku. 3. Pro zobrazení informace o délce přířezu ve sloupci Délka v kusovníku vyberte bom-weldment cut list.sldbomtbt jako Šablonu tabulky. Informace o přířezu je zobrazena ve sloupci Popis kusovníku. Můžete zobrazit podrobný seznam přířezů pro odsazený typ kusovníku tak, že klepnete pravým tlačítkem na tabulku kusovníku a vyberete položku Detailní tabulka přířezů. Když chcete rozpustit svaření, která obsahují detailní seznam přířezů, detailní seznam přířezů bude zachován v tabulce. Číslování položek Nyní můžete vybrat jednoduché číslování, detailní číslování nebo v odsazeném kusovníku nepřiřadit položkám žádná čísla. Zvolte číslování položek v PropertyManageru Kusovník. 91

92 Výkresy a detailování Jednoduché číslování Detailní číslování Tyto nové volby číslování pro odsazené sestavy nahrazují nyní již neaktuální volbu Zobrazit číslování. Umístění detailu Umístění poznámek Nyní můžete umístit poznámky následovně: Upřesněte pozici vybrané poznámky prostřednictvím PropertyManagera Poznámka nebo zvolte Zobrazit na obrazovce v nabídce Parametry. Po zvolení možnosti Přesunout entity (panel nástrojů Skica) klepněte na poznámku, čímž ji vyberete, a pak klepněte na konečnou pozici pro poznámku. Můžete také upřesnit změnu v souřadnicích poznámky nebo použít zachycení pro zachycení poznámky do nové polohy. Přetáhněte poznámky dle potřeby. Z oddílu Formát textu v PropertyManageru Poznámky nastavte vertikální zarovnání textu poznámky. Klepněte pravým tlačítkem na poznámku a zvolte Zachytávat za střed obdélníku - tím použijete k umístění poznámky obdélník. Specifikace pozice poznámky pomocí souřadnic X-Y Postup specifikace pozice poznámky ze souřadnic X-Y na obrazovce: 1. Zvolte poznámku. 2. Z PropertyManageru Poznámka zvolte Zobrazit na obrazovce v nabídce Parametry. Pole souřadnic se objeví v grafické ploše. 3. Změňte souřadnice X-Y pro zvolenou poznámku v polích X a Y, která se objeví. 4. Klepnutím mimo poznámku uzavřete pole souřadnic. Pokud zvolíte Zobrazit na obrazovce v PropertyManageru Poznámka po výběru poznámky, pole souřadnic X-Y se objeví na výkresu pro všechny poznámky, které si následně zvolíte. 92

93 Výkresy a detailování Připojení vynášecích čar kóty Nyní můžete připojit vynášecí čáry kóty ke kótám skici nebo referenčním kótám výkresu: Přesuňte koncové body vynášecí čáry kóty k jiným entitám vrcholů nebo skic ve výkresech jednoduchým klepnutím, přesunutím myši na cílovou pozici a opětným klepnutím. Použijte možnosti rychlého zachycení, které jsou k dispozici při výběru a pak klepněte pravým tlačítkem na koncový bod vynášecí čáry kóty. Nemůžete připojit kóty prvků použitím jiné metody. Ovládání odkazových čar pro prvky se stejnou velikostí Nyní můžete v pohledu výkresu přesunout odkazové čáry kót poloměru, průměru nebo zkosení nebo odkazové čáry popisu díry mezi prvky stejné velikosti. Chcete-li přesunout koncové body odkazové čáry kót a popisu díry pro obecné prvky, přetáhněte koncové body odkazové čáry z jednoho prvku na jiný. Nemůžete však přetáhnout odkazové čáry kót u podobných prvků mezi různými pohledy. 93

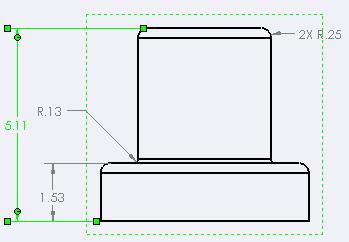

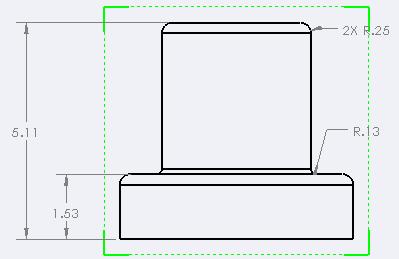

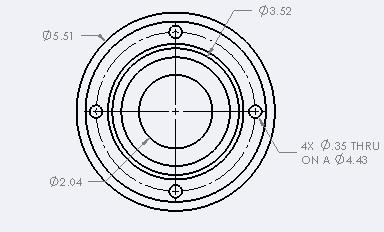

94 Výkresy a detailování Příklad: Podobná zaoblení a díry 1. Otevřete soubor Detailing\PARTWITHSAMEFEATURES.slddrw. 2. Pro spodní pohled vyberte kótu zaoblení na levé straně a přetáhněte odkazovou čáru kóty k zaoblení stejné velikosti na pravé straně. Když přetáhnete vynášecí čáru kóty k prvku stejné velikosti, prvek je zvýrazněn, když na něj ukážete myší. 3. Pro přední pohled vyberte popis díry a přetáhněte odkazovou čáru k jiné díře. 94

95 Výkresy a detailování Několikanásobné vybočení pro kóty a popisy Nyní můžete přidat několikanásobné vybočení odkazových čar kót a popisů ze záložky Odkazové čáry v PropertyManageru Kóta. Několikanásobné vybočení můžete přidat tak, že umístíte kótu nebo popis klepnutím na pravé tlačítko a vyberete Vložit bod vybočení. Po vložení bodu vybočení body vybočení přetáhněte, abyste vytvořili vybočení. Lomené odkazové čáry můžete přidat k popisům děr a k těmto typům kót:. Průměr Radiální Zkosení Možnosti tisku pro výkresy Možnosti dialogového okna Tisk se změnily. Nyní můžete: Tisknout zvětšené výběry. Tisknout aktivní list výkresu pro vícelistové výkresy. Změnit během tisku nové nastavení tloušťky vytištěné čáry na úrovni dokumentu, když klepnete na Tloušťku čáry. Vlastnosti dokumentu výkresu navíc nyní řídí tloušťku vytištěných čar. Pro přístup k nastavením tloušťky vytištěné čáry při tisku klepněte z dialogového okna Tisk na položku Tloušťka čáry. Vytištění výkresů ze zvětšených výběrů Postup tisku ze zvětšeného výběru: 1. Zvětšete část výkresu. 2. Zvolte Soubor > Tisk. 3. Zvolte možnost Aktuální obrazovka v dialogovém okně Tisk. Uživatelská tloušťka čáry pro nastavení tisku Nyní můžete nastavit tloušťku čáry používanou v nastavení tisku pro dokumenty výkresů a šablony prostřednictvím vlastností dokumentu výkresu. Postup nastavení tloušťky čar tištěných z výkresů: 95

96 Výkresy a detailování 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Zvolte položku Tloušťka čáry na záložce Vlastnosti dokumentu. 3. Nastavte tloušťku tištěné čáry pro jakékoliv nastavení zobrazené tloušťky. Můžete upravit tloušťku vytištěné čáry pro dokument, když spustíte tisk klepnutím na Tloušťku čáry v dialogovém okně Tisk. Razítka v listech výkresu Správa razítka Nyní můžete vybrat poznámky v razítkách, která je možné zadávat a měnit ve výkresech. Při definování razítka můžete: Určete, která pole mohou být upravena uživateli šablony. Určete strategickou oblast, na kterou uživatelé klepnou pro zadání údajů do razítka. Definice nebo úprava razítek Postup při definici nebo úpravě razítka pro použití v šablonách: 1. Otevřete list výkresu, klepněte pravým tlačítkem na formát listu ve stromu FeatureManager a zvolte Definovat razítko. Pokud jste již razítko definovali, vyberte Upravit razítko. 2. Přetažením rohu změníte velikost obdélníku položeného nad prostorem razítka. 96

97 Výkresy a detailování Tento obdélník definuje strategickou oblast, na kterou uživatelé výkresu klepnou pro zadání údajů do razítka. Můžete zvolit strategickou oblast jakékoliv velikosti. 3. Zvolte poznámky v razítku. Vybrané poznámky určují údaje razítka, které mohou uživatelé zadat do tohoto výkresu nebo do výkresu vytvořeného ze šablony založené na tomto výkresu. 4. Klepněte na šipky nebo pro nové uspořádání zvolených položek v seznamu Poznámky razítka v PropertyManageru Razítko. Pořadí poznámek určuje pořadí, ve kterém jsou poznámky prezentovány uživatelům šablony, když pomocí tabulátoru procházejí jednotlivá pole. 5. Pro pomoc uživatelům zadejte informační text pro každou vybranou poznámku do pole Popis nástroje. 6. Klepněte na. 7. Uložte výkres jako šablonu. Zadání dat do razítka Postup při zadání údajů razítka do výkresu: 1. Pravým tlačítkem klepněte na Formát listu > Razítko ve stromu FeatureManager a zvolte Zadat data do razítka. Datová pole, která můžete upravovat, jsou zvýrazněna. 2. Zadejte text do každého datového pole. Přidržte ukazatel nad textovým polem, které lze upravovat, aby se znázornila informace, jaký text zde zadat. 3. Klepněte na. 97

98 Výkresy a detailování Oblíbené jsou přejmenovány na Styl Oblíbené položky detailování se nyní jmenují Styl. Styly detailování lze uložit do nabídky Styl v následujících PropertyManagerech: Poznámka Kóta Značka svaru Opracování povrchu Značka základny * Vztažný bod * Pozice * Automatická pozice Sdružená pozice Středová značka * * znamená, že tyto styly pro detail jsou nové. Kopírovat formát Nástroj Kopírovat formát byl přesunut ze SolidWorks Utilities do jádra SolidWorks. Všechny aktuální funkce SolidWorks Utilities jsou podporovány. Pomocí funkce Kopírovat formát můžete kopírovat použité vlastnosti nebo styly z jednoho popisu do druhého. Funkce Kopírovat formát podporuje: Všechny vlastnosti popisů, jako písmo, styl odkazové čáry, tloušťka čáry a hladina (s výjimkou osových čar a středových značek) Písma čar součásti ve výkresech Šrafování Použití funkce Kopírovat formát V tomto výkresu budete kopírovat formát oboustranné kóty tolerance na jiné kóty. Návod na použití funkce Kopírovat formát: 1. Klepněte na Kopírovat formát (panel nástrojů) nebo použijte nabídku Nástroje >, Kopírovat formát. 2. Zvolte zdrojovou kótu pro formát. Kóta změní barvu. 98

99 Výkresy a detailování 3. Zvolte cílovou kótu pro kopírování formátu zdrojové kóty. Cílová kóta se změní na oboustranný formát a budou použity stejné hodnoty tolerance. Pokud cílová kóta již má toleranci, funkce Kopírovat formát aplikuje oboustranný formát, ale nepřepíše hodnoty tolerance. Zdroj s oboustrannými hodnotami tolerance Funkce Kopírovat formát kopíruje oboustranný formát na cíl, ale ponechává existující hodnotu tolerance 0,009 nedotčenou. 4. Klepnutím na zavřete PropertyManager. Detaily drážek skici Do drážek můžete nyní vložit středové značky, zahrnout drážky do tabulek děr a zobrazit popisy děr pro rovné drážky. Viz Entita skici drážky na stranu

100 Výkresy a detailování Středové značky v drážkách Středové značky vystředěné podle konce pro rovnou drážku Středové značky uprostřed drážky pro obloukovou drážku Středové značky vystředěné podle konce pro obloukovou drážku Postup vložení středových značek do drážek při každém vytváření pohledů výkresů: 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Zvolte záložku Vlastnosti dokumentu. 3. Zvolte stranu Detailní určení a zvolte volbu automatického vložení Středové značky - drážky. 4. Vyberte stránku Osa/Středová značka a zvolte možnosti pro umístění středové značky pro drážku. Možnosti umístění středové značky pro drážku ovlivňují všechny středové značky, které umístíte v drážkách, tedy nejenom ty, které umístí SolidWorks automaticky v pohledech výkresů. Pro manuální umístění středové značky do drážky zvolte Středové značky drážky promožnosti v PropertyManageru Středová značka. Drážky v Tabulkách děr Drážky můžete nyní vložit i do tabulek děr: Poloha středu drážky se objeví ve sloupcích XLOC a YLOC. Kóty drážky pro rovné drážky se objeví ve sloupci VELIKOST. Popisy děr pro drážky Nyní můžete použít popisy děr pro rovné drážky. Kóty drážky se objeví v popisu. Obecné Zrušení dlouhých operací pro výkresy Můžete stisknout Esc pro přerušení dlouhých operací, jako je tvorba pohledu výkresu, nebo jeho obnovení. Máte následující možnosti: Zrušit dlouhou operaci obnovy výkresu a dále upravit výkres kompletní obnovou. Zrušit dlouhé operace tvorby pohledu výkresu, pokud nepožadujete plný pohled výkresu. 100

101 Výkresy a detailování Export tabulek do Excelu Nyní můžete exportovat tabulky do všech formátů Excelu, včetně.xlsx. Otevření vícelistových výkresů ve Zběžném zobrazení. Vícelistové výkresy můžete nyní rychle otevřít tak, že si většinu listů prohlédnete ve Zběžném zobrazení, které je režimem jen na čtení a poskytuje zjednodušenou prezentaci výkresu. Listy nemůžete Zběžném zobrazení upravovat. Otevření listů ve Zběžném zobrazení může ušetřit čas při otevírání komplexních výkresů. Postup otevření vybraných listů vícelistového výkresu ve Zběžném zobrazení: 1. Klepněte na Soubor > Otevřít. 2. Vyhledejte ve svém počítači umístění vícelistového výkresu a klepnutím jej vyberte. Objeví se možnosti pro výkresy s více listy. Pokud poklepete na soubor výkresu, soubor se otevře, než budete moci nastavit možnosti. 3. Pro položku Vybrat listy k načtení zvolte: Vybráno: 1. Vyberte list, který má být aktivní při načítání. 2. Stisknutím Ctrl + vyberte jeden nebo více listů pro úplné načtení. Žádné. Vyberte list, který má být aktivní při otevření ve Zběžném zobrazení. U aktivního listu se objeví hvězdička. 4. Klepněte na Otevřít. Vícelistové výkresy z dřívějších verzí je nutno nejprve konvertovat do SolidWorks 2009, jinak nebudete moci otevřít listy ve Zběžném zobrazení. Pro plné načtení listu výkresu, který je otevřen ve Zběžném zobrazení, klepněte pravým tlačítkem na položku List a zvolte Načíst list. Reorganizace voleb pro vlastnosti dokumentu Při otevřeném dokumentu výkresu: 1. Klepněte na Možnosti (Základní panel nástrojů). 2. Zvolte záložku Vlastnosti dokumentu. Vlastnosti dokumentu výkresu byly reorganizovány tak, že nyní můžete nastavit: Detaily kóty pro každý typ kóty Detaily popisu pro každý typ popisu Detaily tabulky pro každý typ tabulky na samostatné stránce Zobrazit detaily jmenovky pro každý typ zobrazované jmenovky na samostatné stránce Další informace viz Přizpůsobené normy skicování na stranu

102 Výkresy a detailování Zjednodušené výkresy soustavy Až na několi výjimek se výkresy sestav nyní načítají jako zjednodušené. Možnost Zjednodušené ve výkresech dialogového okna Otevřít je nyní zastaralá. 102

103 9 Tolerování Tato kapitola obsahuje následující témata: Prvky protínající čáry Podpora norem ISO Omezení orientace Nadbytečné kóty Omezení tečnosti Prvky protínající čáry Nástroj Automatické kótovací schéma kótuje automaticky prvky protínajících čar. Dříve bylo nutné kótovat protínající čáry ručně. Máte také možnost použít úhlové kóty. DimXpert pro díly vytáří prvky protínajících čar pro tyto případy: Mezi nekolmými rovinami, které mají společnou hranu Mezi nekolmými rovinami, které mají přechodné zaoblení nebo zkosení 103

104 Tolerování V rámci prvků kapsy, včetně nekolmých rovin, které mají prvky přechodného zaoblení nebo zkosení Nástroj Automatické kótovací schéma je vhodný například pro aplikaci úhlových kót na roviny v úhlu k prvku základny. Pro aktivaci úhlových kót otevřete díl, klepněte na Možnosti > Vlastnosti dokumentu > DimXpert > Kóta umístění a zvolte Vyhledat roviny s úhlovými kótami v nabídce Automatické kótovací schéma. Je zvolena možnost Vyhledat roviny s úhlovými kótami Výběr možnosti je zrušen Podpora norem ISO DimXpert pro díly nyní podporuje normy ISO 1101 a 16792, stejně jako ANSI. PropertyManagery a dialogové okno Možnosti zobrazení jsou pozměněny. Kótování a tolerance ANSI jsou také vylepšeny. Nabídka Vlastnosti dokumentu > DimXpert > Možnosti zobrazení obsahuje tyto nové možnosti zobrazení: Příloha geom. tolerance základny Příloha geom. tolerance lineární kóty Popisy díry Následující příklady ilustrují nové metody pro umístění a přiřazení popisů. Ačkoliv některé příklady ukazují pouze ANSI nebo ISO, metody se mohou použít pro obě normy. 104

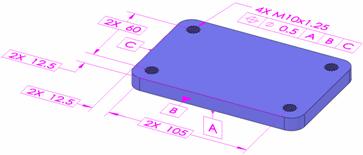

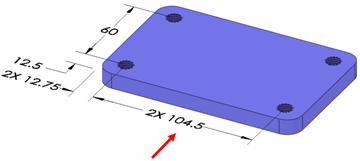

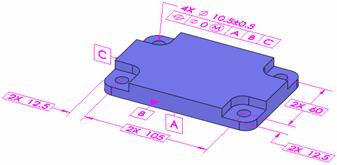

105 Tolerování Kóty Můžete kótovat vnější průměry a koule za použití řízených odkazových čar (ANSI) a kót (ISO), které jsou připojeny k povrchu prvku. ANSI ISO Popisy děr Můžete přerušit a zobrazit popisy díry jako samostatné kóty nebo je kombinovat. Vyberte kótu, klepněte na ni pravým tlačítkem a zvolte Přerušit popisy kót nebo Kombinovat popisy kót. Nastavte výchozí hodnoty pod položkou Popisy díry v dialogovém okně Možnosti zobrazení. Aktuální metoda (ANSI) Nová metoda (ISO) Základny Nové volby připojení zahrnují řízené odkazové čáry a poloměrové a lineární kóty. ANSI ISO 105

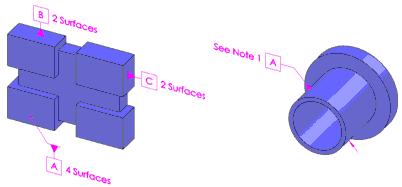

106 Tolerování Můžete připojit značku základny k povrchu prvku, kótě nebo rámci ovládání prvků. Klepněte na Povrch nebo Gtol pod položkou Odkazová čára v PropertyManageru Prvek základny. Nastavte výchozí hodnoty v nabídce Příloha geom. tolerance základny v dialogovém okně Možnosti zobrazení. Aktuální metoda (ANSI) Nová metoda (ISO) Můžete přidávat poznámky a značky ke značkám základny. V nabídce Text zadejte poznámky, které mají být přidány k prvku základny. Klepněte na Více pro přidání značek. Geometrické tolerance Nové volby připojení zahrnují poloměrové a lineární kóty a řízené odkazové čáry. ANSI ISO 106

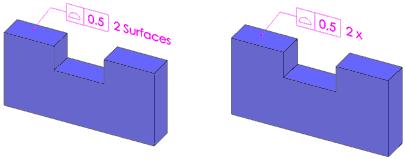

107 Tolerování Můžete kombinovat a přidávat rámec ovládání prvku s omezením velikosti, jak je vyobrazeno nalevo, nebo připojit rámec ovládání prvku a omezení velikosti zvlášť, jak je vyobrazeno napravo. Nastavte výchozí hodnoty pod položkou Příloha geom. tolerance lineární kóty v dialogovém okně Možnosti zobrazení. Aktuální metoda (ANSI) Nová metoda (ISO) Rámec ovládání prvku můžete připojit k omezení velikosti nebo k povrchu za použití řízené odkazové čáry. Klepněte na Řízená odkazová čára nebo Kóta pod položkou Odkazová čára v PropertyManageru Geometrická tolerance. ANSI ISO Můžete přidávat poznámky a značky ke značkám prvku. Pod položkou Text zadejte poznámky, které mají být přidány k prvku. Klepněte na Více pro přidání značek. Omezení orientace DimXpert pro díly rozpoznává implicitní vertikální a horizontální omezení prvku, když kontroluje jeho stav tolerance. 107

108 Tolerování SolidWorks 2008 SolidWorks 2009 Tento díl neměl být plně omezen. DimXpert nerozeznává, že horní rovina je horizontální. Horní rovina je plně omezena protínající čarou a horizontálním omezením. Nadbytečné kóty U DimXpert pro díly bylo vylepšeno zacházení s duplicitními kótami a tolerancemi. Nyní můžete kromě kót umístění kombinovat nebo zachovat duplicitní kóty velikosti. Automatické kótování nyní kombinuje kóty tam, kde je to vhodné. Nadbytečné kóty Kombinované kóty Automatická kombinace V závislosti na tom, jak modelujete díl, nástroj Automatické kótovací schéma (ADS) vytváří zvláštní kóty velikostí a tolerancí dokonce i tehdy, když mohou být kótovány jako jedna. Aby nástroj ADS automaticky kombinoval duplicitní kóty velikosti a tolerance, klepněte na Možnosti > Vlastnosti dokumentu > DimXpert > Možnosti zobrazení a vyberte Odstranit duplicitní pod položkou Nadbytečné kóty a tolerance. Nástroj ADS pak automaticky kombinuje tyto entity: Kóty velikosti plus/minus Kóty velikosti s geometrickými tolerancemi Geometrické tolerance 108

109 Tolerování Ruční kombinace Pro ruční kombinaci stejných typů duplikátů použijte Ctrl + vyberte kóty v grafické oblasti, klepněte pravým tlačítkem myši a vyberte Kombinovat kóty nebo Kombinovat Gtol. Použijí se omezení kompatibility. Například pro kombinaci kót velikosti musí mít kóty stejnou velikost, stejnou toleranci a musí být spojeny se stejným typem prvku. Omezení tečnosti DimXpert pro díly nyní bere v úvahu účinky, které mají tečnosti mezi rovinami a válci na kótování, tolerance a stav omezení. Všechny DimXperty pro funkce dílů podporují a zohledňují omezení tečnosti. Omezení tečnosti se vyskytují tehdy, když jsou rovina a válec přilehlé. Prvky typu válce obsahují výstupek, válec a jednoduchou díru. Typ popisu Tečnost se objeví v DimXpertManageru pod prvkem tolerance. Typy popisu tečnosti mají výchozí prvek a prvek tolerance. Omezení tečnosti jsou podporována pro prvky kapsy. Nejsou vytvořena pro prvky zaoblení, vrubu, nebo prvky, které mají zabudovanou implicitní tečnost. Zobrazit stav tolerance SolidWorks 2008 SolidWorks 2009 Zkosená rovina a dva přiléhající tečné válce jsou nedostatečně určené, když klepnete na Zobrazit stav tolerance Zkosená rovina a dva přiléhající tečné válce jsou plně určené.. 109

110 10 SolidWorks Simulation Tato kapitola obsahuje následující témata: Změny názvů produktů Pracovní postup simulace Simulační studie Sestavy Konektory Síť Kontakt a spojení Zobrazení výsledků Změny názvů produktů Produkty COSMOS byly přejmenovány. Předchozí název COSMOSWorks COSMOSWorks Designer COSMOSWorks Professional COSMOSWorks Advanced Professional COSMOSXpress COSMOS FloXpress COSMOSFloWorks PE COSMOSFloWorks STD COSMOSFloWorks COSMOSMotion Nový název SolidWorks Simulation SolidWorks Simulation SolidWorks Simulation Professional SolidWorks Simulation Premium SolidWorks SimulationXpress SolidWorks FloXpress SolidWorks Flow Simulation SolidWorks Flow Simulation SolidWorks Flow Simulation SolidWorks Motion Zlepšení jsou dostupná v SolidWorks Simulation a výše, pokud není uvedeno jinak. Zlepšení označená (Professional) jsou k dispozici v SolidWorks Simulation Professional a výše. Zlepšení označená (Premium) jsou k dispozici v SolidWorks Simulation Premium. 110

111 SolidWorks Simulation Pracovní postup simulace Uživatelské rozhraní Největší změny pracovního postupu simulace SolidWorks Simulation a uživatelského rozhraní byly implementovány za účelem dosažení pevnější integrace pracovního postupu SolidWorks a zlepšení celkového dojmu pro uživatele. Panely nástrojů Simulace jsou spojeny do jednoho hlavního panelu nástrojů. Pouze tlačítka panelu nástrojů, keré se vztahují k aktivnímu typu studie, jsou zvýrazněna. CommandManager Simulace je závislý na studii a poskytuje přístup ke všem příkazům vztahujícím se k aktivní studii a dokumentu. Může být přizpůsoben nezávisle na typu každé studie. Definice uchycení a zatížení jsou v CommandManageru přeuspořádány. Definice uchycení jsou seskupeny pod položkou Uchycení, definice zatížení jsou seskupeny pod položkou Externí zatížení a tepelná zatížení jsou seskupena pod Tepelná zatížení. Definice spojek a kontaktů jsou seskupeny pod položkou Spojky. Uchycení Externí zatížení Spojky Simulační studie se objevují jako záložky pod grafickou plochou. 111

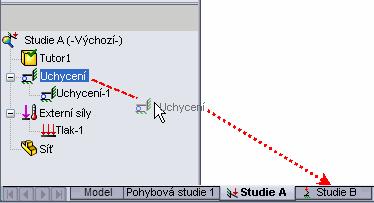

112 SolidWorks Simulation Xe stromu Simulační studie se objeví pouze aktivní studie. V předchozích verzích byly všechny studie viditelné ve stromu AnalysisManager. Složka Zatížení/uchycení byla odstraněna za stromu Simulační studie a definice specifického zatížení nebo uchycení se objevuje v příslušných složkách Externí zatížení nebo Uchycení. Složka Kontakty/mezery byla odstraněna za stromu Simulační studie a definice kontaktů se nyní objevují ve složce Spojky. Objekty zatížení, uchycení a spojek používané u těla jsou zobrazeny pod ikonou těla ve stromě Simulační studie. Každá záložka Simulační studie zobrazuje informace týkající se konkrétního typu studie. Například statistická studie uvádí Uchycení, Externí zatížení a Síť, zatímco optimalizační studie uvádí Účel, Proměnné návrhu a Omezení. Složky Parametry, Scénář návrhu a Výsledky se objevují ve stromu Simulační studie jen tehdy, pokud se ve studii objevuje alespoň jeden objekt tohoto typu, jinak jsou tyto složky skryté. PropertyManagery byly přepracovány tak, že standardně ukazují nejobvykleji používané možnosti ve skupinovém rámečku Standardní a nejméně používané funkce pod položkou Upřesňující. K PropertyManageru Uchycení, Externní zatížení, a Spojkybyla přidána nová záložka Rozdělit. Záložka Rozdělit dovoluje vytvoření rozdělených ploch v rámci PropertyManageru. Vybranou plochu geometrie tělesa můžete rozdělit vytvořením skici, kterou promítnete na plochu nebo protnutím jiných ploch vybranou plochou. Použijte nástroj Rozdělit pro aplikaci prvků na požadované části plochy. Když používáte zatížení, uchycení nebo spojky u platné geometrie, můžete se podívat na symbol objektu na grafické ploše tak, že přejedete ukazatelem přes vybranou geometrii. Nemusíte pro zobrazení klepnout na symbol objektu, aby se objevil. Můžete poklepat na symbol uchycení nebo zatížení v grafické ploše pro zobrazení odpovídajícího PropertyManager. 112

113 SolidWorks Simulation Všechny použitelné entity SolidWorks jsou akceptovány jako výběry. Takto jsou akceptovány například válcové plochy, osy a čáry skic tam, kde je zapotřebí lineární směr. V PropertyManageru Gravitace je výchozí směr zvolen jako kolmý k rovině orientace Dolního pohledu (záporný směr Y). Můžete přidat další součásti gravitace ve skupinovém rámečku Upřesňující. PropertyManager Spojky obsahuje nyní okno zpráv s radami pro každý typ spojky. Správa simulačních studií Vytvořte studii Aktivujte studii Smažte studii Přejmenujte studii Duplikujte studii Zkopírujte prvky ze Studie A do Studie B Klepněte na tlačítko Nová studie (panel nástrojů Simulace) nebo Klepněte na Simulace Studie, nebo Klepněte pravým tlačítkem do grafické plochy a vyberte Vytvořit novou simulační studii. Klepněte na její záložku. Objeví se strom studie SImulace. Klepněte pravým tlačítkem na její záložku a vyberte Smazat. Poklepejte na její záložku a zadejte nový název nebo Klepněte pravým tlačítkem na její záložku a vyberte Přejmenovat. Klepněte pravým tlačítkem na její záložku a vyberte Duplikovat. Určete jméno a konfiguraci pro duplikovanou studii. Aktivujte Studii A, zvolte požadované prvky ve stromu Studie A a přetáhněte je do záložky Studie B. 113

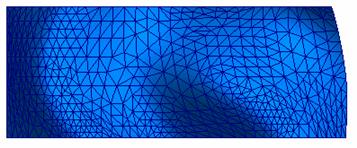

114 SolidWorks Simulation Typ sítě byl odstraněn z definice Simulační studie. Viz Výběr sítě na stranu 128. Obecné Prvek lupy je podporován pro Simulační studie. Stiskněte G pro vyvolání lupy. Viz Použití lupy na stranu 17. Když program objeví velká posunutí ve statických studiích, řešitel vyšle zprávu, která vám dovoluje pokračovat s řešením malého posunutí nebo automaticky aktivuje možnost velkého posunutí a spuštění. Jestliže klepněte na Ano, program nastaví možnost velkého posunutí a nastartuje řešitele automaticky. V dialogovém okně Stat. je vybrán příznak Velké posunutí. (Professional) Řešitel Sparse je upraven pro 64bitové počítače pro řešení velkých modelů optimalizací přidělení paměti pro frekvenční studie a studie vzpěr. Když spustíte jednu nebo více Simulačních studií, poběží nyní jako procesy na pozadí. Klepněte pravým tlačítkem a vyberte Spustit. Simulace dále běží na pozadí i po ukončení relace SolidWorks. Když je simulace dokončena, výsledky se ukládají do určeného adresáře. Pro spuštění více studií klepněte šipkou směrem dolů na Spustit Spustit všechny studie. a zvolte Nápověda simulačního API nyní podporuje spojky. Simulační studie Poradce simulace Zlepšená verze Analysis Advisor, která se nazývá Simulation Advisor, vám pomůže: Určit správné typy studie a vytvořit je automaticky Definovat interní interakce mezi různými těly v modelu stejně jako externí interakce mezi modelem a okolím Vyhodnotit bezpečnost, včetně možností selhání z důvodu únavy Optimalizovat model Interpretovat výsledky Simulation Advisor řídí rozhraní při spuštění vhodných PropertyManagerů a zahrnuje odkazy na témata online nápovědy, která poskytují více informací. Simulation Advisor pracuje s uživatelským rozhraním Simulace a otevírá PropertyManagery, když zvolíte konkrétní možnosti. Simulation Advisor vám například může pomoci vytvořit automaticky správnou studii. Čidla Do SolidWorks jsou integrována simulační čidla. Definice nových čidel umožňuje trasování výsledků simulace v několika studiích. Simulační čidla nyní poskytují vizuální a akustická upozornění, když trasované hodnoty přesáhnou předem definované mezní hodnoty. Čidla pro trasování simulačních dat jsou nyní součástí SolidWorks Property Manageru Čidla definovaného ve stromu FeatureManager. Chcete-li přidat čidlo, pravým tlačítkem klepněte na Čidla ve stromu FeatureManager a vyberte Přidat čidlo. 114

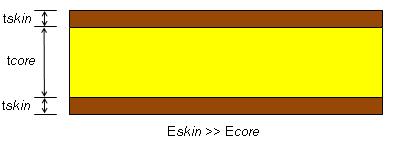

115 SolidWorks Simulation Pro dokumenty s více studiemi se entity čidel aktualizují automaticky a zobrazují výsledky aktivní studie. Můžete nastavit akustické upozornění, které vás bude varovat, když hodnoty dat budou stejné, větší nebo menší než mezní limit. V PropertyManageru Čidla zaškrtněte Alarm a nastavte kritéria oznámení. Čidla mohou nyní sledovat kromě napětí, namáhání, posunutí, sil spojek, síly v pevném spoji těl, teplotních výsledků, rychlosti a zrychlení také údaje o koeficientu bezpečnosti pro spojky. Také grafy Sledování trendu jsou definovány jako objekty čidla. Objekty čidla jsou uvedeny ve složce Čidla ve stromě FeatureManager. Můžete definovat čidla Závislá na pracovním postupu na vrcholech nebo na referenčních bodech, kde chcete graficky znázornit výsledky přechodných studií, jako jsou nelineární či lineární dynamické studie, pádové zkoušky a přechodové teplotní studie. Scénáře návrhu také podporují čidla Závislá na pracovním postupu. V PropertyManageru Čidla ve složce Množství dat zvolte Závislý na pracovním postupu. Pod položkou Vlastnosti zvolte vrcholy nebo referenční body pro grafické znázornění výsledků. U starších studií se entity výběru, které byly uvedeny pod položkou Umístění grafů (PropertyManager Možnosti výsledků), objeví jako čidla Závislá na pracovním postupu ve složce Čidla. Původní Grafy sledovaných dat jsou také mapované do čidel. Viz Definování čidel v nápovědě. Materiál Knihovny materiálů pro SolidWorks a SolidWorks Simulation byly spojeny do jedné databáze. Rozšíření uživatelského rozhraní materiálu: Tři nové záložky Uživatelské vlastnosti, Data aplikací a Oblíbené byly přidány do dialogového okna Materiál. 1. Použijte záložku Uživatelské vlastnosti pro určení nových vlastností pro materiály definované uživatelem. 2. Použijte záložku Data aplikací pro vložení jakýchkoliv popisných informací pro materiály definované uživatelem. Můžete vložit obsah záložky Data aplikací do zpráv. Zvolte Zahrnout data aplikace pod položkou Možnosti zpráv. 3. Použijte záložku Oblíbené pro použití nejvíce používaných materiálů. Ve stromu FeatureManager klepněte pravým tlačítkem myši na Materiál a vyberte ze seznamu materiálů, které se objeví v nabídce. Textová pole Zdroj byla přidána do záložek Vlastnosti, Tabulky & křivky a Křivky únavy SN pro zahrnutí odkazových informací. Zadejte zdroj odkazu pro zadání vlastností materiálu. Zprávy zahrnují obsah pole Zdroj. Nová možnost Výchozí kritérium selhání byla přidána do nabídky Vlastnosti. Vyberte vhodné kritérium selhání pro každý materiál. Kritérium selhání určené uživatelem je 115

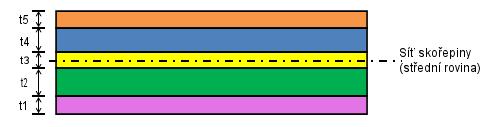

116 SolidWorks Simulation zohledněno automaticky v obrázku Faktor spolehlivosti, když vyberete možnost Automatický pro Kritérium v PropertyManageru Faktor spolehlivosti. (Premium) Kompozitní skořepiny V předchozích verzích byly podporovány pouze jednovrstvé skořepiny. V této verzi můžete definovat kompozitní skořepinu až s 50 vrstvami. Každá vrstva může mít jiný izotropní nebo ortotropní materiál. Můžete použít kompozitní materiály pro lineární statické studie, frekvenční studie a studie vzpěru. Předpokládá se, že vrstvy jsou perfektně spojeny bez pojící tloušťky a se zanedbatelnou deformací smyku mezi nimi. Simulace SolidWorks podporuje tyto možnosti pro kompozity: Symetrická laminovaná: Definuje symetrickou skupinu s ohledem na materiály, orientace vrstev a tloušťku nad střední rovinou. Vlastnosti materiálu mohou být lineárně elasticky ortotropní nebo izotropní. Asymetrická laminovaná: Definuje asymetrickou skupinu s ohledem na materiály (ortotropní nebo izotropní), orientace vrstev a tloušťku nad střední rovinou. Vrstvený kompozit: To jsou speciální lamináty se třemi vrstvami uspořádanými v symetrickém dýhovaném uspořádání nad střední rovinou. Vlastnosti materiálu mohou být lineárně elasticky ortotropní nebo izotropní. Dvě vnější vrstvy (skiny) by měly být tužší než střední vrstva. Střední vrstva (jádro) je obvyke silnější než vnější vrstvy. Definujete orientaci vrstvy pro kompozity ve změněném PropertyManageru Definice skořepiny. Můžete zarovnat skořepiny přímo na geometrických prvcích bez použití referenční geometrie. Po spuštění statické studie můžete vykreslit hodnoty namáhání (na horních a dolních plochách) pro každou vrstvu nebo maximální hodnoty po vrstvách. Můžete také vykreslit napětí ve směrech vrstev úhlů. Postup při vykreslení napětí ve směru vrstev úhlů: 1. V PropertyManageru Obrázek napětí zvolte SX:X Normálové napětí. 2. Pod položkou Možnosti kompozitu zaškrtněte možnost Zobrazit výsledky na složených plochách ve směru vrstvy. 116

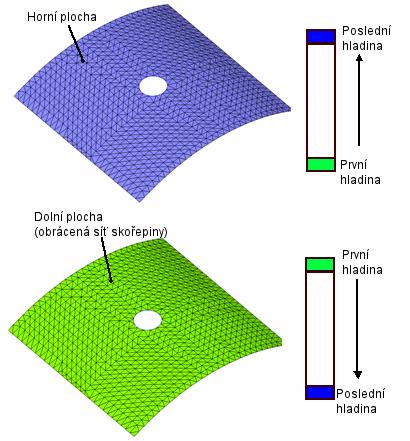

117 SolidWorks Simulation Pro vykreslení napětí příčných ke směru vrstev úhlů zvolte SY:Y Normálové napětí v kroku 1. Kromě toho ke všem množstvím napětí dostupným pro skořepiny můžete také vykreslit napětí interlaminárního smyku. Interlaminární smykové napětí je uvedeno v místním (materiálovém) systému koordinátů pro každou skořepinu. Kritéria selhání pro kompozitní skořepiny Aby bylo možné určit, jestli laminát nezkolabuje kvůli použitému zatížení, program napřed spočítá napětí ve všech vrstvách. Používá další kritérium selhání založené na těchto úrovních napětí za použití teorie selhání. Předpokládá se, že laminát selže, jakmile selže alespoň jedna z vrstev. Program aplikuje teorie selhání Tsai-Wu, Tsai-Hill a Max. napětí na každou vrstvu. Tsai-Hill a Tsai-Wu jsou interaktivní teorie, které posuzují interakci mezi dvěma různými součástmi napětí v kritériu selhání. Teorie Max. napětí posuzuje neinteraktivní kritérium založené na napětí. Viz Kompozitní skořepiny v nápovědě. Příklad studie kompozitní skořepiny Vytvoříte studii vzpěru pro prozkoumání chování válcového kompozitního panelu s kruhovou dírou pod zatížením tlakem 100 kn. Postup pro vytvoření studie kompozitní skořepiny: 1. Otevřete soubor Simulation\composite-example.sldprt 2. Pro vytvoření nové studie klepněte na Studie > Nová studie v CommandManageru Simulace. 3. Pod položkou Typ vyberte Vzpěra, pak klepněte Záložka simulační studie se objeví dole v grafické ploše a strom simulační studie se objeví ve stromu SolidWorks FeatureManager. 4. IVe stromu Simulace klepněte pravým tlačítkem na ikonu skořepiny a zvolteupravit definici. Pod položkou Typ vyberte Kompozit. Pod položkou Možnosti kompozitu: a) Nastavte Celkový počet vrstev na 16. b) Zvolte Symetrický a Stejný materiál na všechny vrstvy. c) Zvolte Otočení 0 o Reference pro otočení směru reference vrstev úhlů s 0 stupňů o 90 stupňů.. 117

118 SolidWorks Simulation d) Vyberte mm v nabídce Jednotka. e) Zadejte údaje pro Tloušťku a Úhel pro prvních osm vrstev: Vrstva Tloušťka Úhel Zbývajících osm vrstev se automaticky vyplní, protože dýhované uspořádání je symetrické. Program umístí vrstvy z dolní do horní části plochy skořepiny. Uspořádání vrstev je obrácené, když změníte plochy skořepiny. f) Pod položkou Orientace kompozitu vyberte Orientace zrcadlení. 5. Pro použití stejných vlastností materiálu pro všechny vrstvy klepněte na. 6. V dialogovém okně Materiál proveďte následující kroky, pak klepněte na : a) Vyberte Definované uživatelem. 118

119 SolidWorks Simulation b) Pro Typ modelu zvolte Lineární elastický ortotropní. c) Nastavte Jednotky na SI. d) Napište Kompozit1 do pole Jméno. e) Zadejte tyto vlastnosti materiálů: Vlastnost Modul pružnosti v x Modul pružnosti v y Poissonova konstanta v xy Modul pružnosti ve smyku v xy Modul pružnosti ve smyku v yz Modul pružnosti ve smyku v xz Hustota Hodnota 135e9 13e e9 4.3e9 6.4e9 1.5e3 Program zvýrazní směr reference pro 0 stupňů úhlu vrstvy na geometrii pomocí pruhů. Směr vlákna materiálu pro každou vrstvu, která je směrem X pro vlastnosti materiálu, je zvýrazněn na geometrii. Směr Y je příčný ke směru vlákna (na povrchu) a směr Z je kolmý k povrchu vrstvy. Obrázky ukazují směry X, Y a Z pro úhly směru vlákna 0 stupňů a 60 stupňů. Úhel směru vlákna: 0 stupňů Úhel směru vlákna: 60 stupňů 7. Přetáhněte složky Uchycení a Externí zatížení ze stromu studie Připravený do záložky Studie 1. Software kopíruje uchycení a zátěže ze studie Připravený do Studie Proveďte síťování panelu pomocí síťování Na základě zakřivení. a) Nastavte maximální velikost prvku na 5 mm. b) Zaškrtněte možnost Síť konceptové kvality pod položkou Upřesňující. c) Spusťe studii. 9. Klepněte pravým tlačítkem na Výsledky a vyberte Definovat režim tvaru/obrázek posunutí. Vykreslete dva první tvary režimu vzpěry. 119

120 SolidWorks Simulation První režim vzpěry Druhý režim vzpěry 10. Klepněte pravým tlačítkem na Výsledky a zvolte Seznam faktorů vzpěry Prvních pět zatížení vzpěry souhlasí s číselnými výsledky. Zatížení vzpěr (kn) Režim 1 Režim 2 Režim 3 Režim 4 Režim 5 Odkaz SolidWorks Simulation Professional Odkaz: Znásobte faktory zatížení vzpěr x 100, abyste získali skutečné zatížení vzpěr. 1. Stanley G.M., "Continuum Based Shell Elements," Ph.D. Dissertation, Department of Mechanical Engineering, Stanford University, Nosníky Je vylepšen algorytmus, který vyhodnotil spoje mezi profily. V dřívějších verzích byly některé spoje pro modely se zkříženými nosníky nebo složitými geometriemi nesprávně definovány. V této verzi určuje software automaticky spoje pro: Dotýkající se nebo přesahující profily. Nedotýkající se profily uvnitř určité vzdálenosti (tolerance). Software počítá optimální hodnotu tolerance, ale uživatel ji může přepsat. V PropertyManageru Úprava spojů pod položkou Kritéria zaškrtněte volbu Považovat za spoj pro mezeru menší než a nastavte mezní vzdálenost mezi profily. Volby kulového čepu v PropertyManageru Úprava spojů jsou odstraněny. Nová možnost Považovat za spoj pro mezeru menší než nahrazuje definici poloměru kulového čepu. (Premium) Nelineární statické studie nyní podporují lineární elastické prvky nosníku. Všechny typy zatěžování a omezení pro nosníky, které mohou být definovány ve statických studiích, jsou podporovány pro nelineární studie. Můžete vytvořit diagramy smyku a momentu a sestavit seznam sil a napětí nosníků. Podporují se formulace velkého posunutí. 120

121 SolidWorks Simulation Kontakt bez průniku není podporován, když jsou prvky nosníku částí sítě, pokud nejsou považovány za objemová těla. Aby byl nosník považován za objemové tělo, klepněte pravým tlačítkem na ikonu nosníku ve stromě studie a zvolte Považovat za objem. (Professional) Teplotní studie Můžete nyní vybrat všechny vystavené plochy dílu nebo sestavy pro použití teplotních zatížení. Tato možnost je dostupná v PropertyManageru Teplota, Konvekce, Záření, Proud tepla a Síla tepla. Klepněte na Vybrat všechny vystavené plochy v PropertyManager Teplotní zatížení. V dokumentech sestavy můžete aplikovat teplotní zatížení na plochy všech součástí. Plně se dotýkající plochy dílů nejsou vybrány pro teplotní zatížení. Jsou ovšem vybrány vystavené díly částečně se dotýkajících ploch. Model s plně se dotýkajícími plochami (celkem 10 vystavených ploch) Model s částečně se dotýkajícími plochami (celkem 12 vystavených ploch) Interakce teplotních studií se statickými, nelineárními nebo přechodovými teplotními studiemi nyní zahrnuje nestejné sítě. Po získání distribuce teploty z teplotní analýzy s určitými vlastnostmi sítě můžete importovat teplotní údaje do statické, nelineární nebo přechodové teplotní studie s nestejnými vlastnostmi sítě. Hrubá síť pro teplotní studii Jemnější síť pro statickou studii (Professional) Geometrie z deformovaného tvaru Po spuštění statické nebo nelineární studie můžete nyní uložit deformovanou geometrii jako nový dokument dílu případně jako novou konfiguraci, a vytvořit nové studie na základě tohoto dílu. Jsou podporovány studie s těly a povrchy. Tuto funkci můžete použít k ovládání tvaru deformovaného modelu pro výrobní účely. Představte si například rovinnou desku podléhající rovnoměrnému tlaku p. Pokud uložíte a vyrobíte deformovaný tvar desky pod rovnoměrným tlakem -p, deska zůstane po aplikaci tlaku p rovinná. 121

122 SolidWorks Simulation Vytvoření nových studií z deformovaných geometrií modelů s profily nebo plechy není v této verzi podporována. Deformované tvary dokumentů sestavy jsou uloženy jako vícetělové díly. Postup uložení deformované geometrie dílu nebo sestavy do nového dokumentu: 1. Otevřete soubor Simulation\Tutor1.sdprt 2. Spusťte studii Ready. 3. Klepněte pravým tlačítkem na Výsledky a vyberte položku Z deformovaného tvaru vytvořit tělo. 4. V PropertyManageru: a) Pod položkou Uložit tělo jako klepněte na Uložit jako nový díl/sestavu. b) Zadejte hodnotu Deformed do pole Název dílu. c) Klepněte na. Dojde k vytvoření nového dokumentu s názvem Deformed.sldprt v adresáři <Examples_dir>. Pokud spouštíte nelineární studii, software ukládá deformovanou geometrii odpovídající poslednímu kroku řešení. Napětí/Deformace Nástroj Napětí/Deformace je začleněn do panelu nástrojů Plechové díly, Vyhodnotit a Svařování a provede vás všeobecnými úkoly, které jsou nutné pro provedení analýzy a zobrazení výsledků. Nástroj Napětí/Deformace pracuje s Rychlými radami SolidWorks Simulation, a napomáhá vám tak projít pracovním postupem analýzy. Výběr Napětí/Deformace z panelů nástrojů Plechové díly nebo Svařování vytváří novou statickou studii s gravitací aplikovanou v záporném směru Y a zobrazuje Rychlé rady SolidWorks Simulation. (Premium) Vzdálené zatížení/hmota pro lineární dynamické studie Můžete použít vzdálená zatížení nebo zacházet s objemovým tělem jako vzdálenou hmotou pro lineární dynamické studie. Můžete použít vzdálená zatížení, která jsou časově závislá pro studie časového průběhu nebo zatížení závislá na frekvenci pro harmonické studie a studie nahodilé vibrace. Pro použití vzdáleného zatížení klepněte na Externí zatížení., Vzdálené zatížení/hmota V sestavě nebo dokumentech vícetělových dílů máte nyní možnost zacházet s jedním nebo více objemovými těly jako vzdálenou hmotou pro lineární dynamické studie. Těla, se kterými se nakládá jako se vzdálenými hmotami, jsou vyloučená ze síťování, ale jejich vlastnosti hmoty a momenty setrvačnosti se zohledňují ve frekvenčních a dynamických analýzách. Aplikace vzdálené hmoty redukuje velikost sítě a urychluje proces řešení, zvláště pro velké sestavy, které jsou vystavené okolí s dynamickým zatížením. Chcete-li zacházet s objemovým tělem jako se vzdálenou hmotou, klepněte pravým tlačítkem do stromu Simulační studie a zvolte Nastavit jako vzdálenou hmotu. Tělo 122

123 SolidWorks Simulation se objeví ve složce Vzdálená hmota. Ve stejnou dobu můžete vybrat jako vzdálenou hmotu pouze jedno tělo. Můžete také definovat vzdálenou hmotu v PropertyManageru Vzdálené zatížení/hmota. Všechna těla jsou síťována. Těla nastavená jako vzdálená hmota nejsou síťována. Sestavy Viz Nastavit jako vzdálenou hmotu v nápovědě. Vylepšení modelování sestav Při práci se sestavami můžete vyloučit vybraná objemová těla ze simulace nebo s nimi zacházet jako s pevnými, flexibilními, pohyblivými nebo upevněnými v prostoru. Klepněte pravým tlačítkem na díl ve stromu studie a nastavte tyto možnosti: Vyloučit z analýzy. Tento díl je vyloučen ze studie bez potlačení. Tato možnost přepíná na Zahrnout do analýzy. Upevnit. Tělo se nesmí deformovat. Výsledky jeho poměrných deformací a napětí nejsou vypočítané. Ovšem jeho vzájemná působení kontaktů jsou v simulaci zohledněna. Tato možnost přepíná na Zdeformovat. (K dispozici pro statické studie a frekvenční studie). Zdeformovat. Tělo se smí deformovat až do rozsahu povoleného jeho uchyceními a spojkami k jiným částem. Výsledky jeho poměrných deformací a napětí jsou k dispozici. Upevnit. Tělo se nesmí pohnout. Protože se celé tělo nemůže pohnout, je ve svém důsledku také znehybněno. Upevněné tělo může stále přenášet vzájemná působení kontaktů k dotýkajícím se dílům. Tato volba přepíná na Plovoucí. (K dispozici pro statické studie a frekvenční studie). Pro upevnění části těla použijte uchycení Pevný. Plovoucí. Tělo se může pohybovat až do rozsahu povoleného jeho uchyceními a spojkami k jiným částem. Plovoucí tělo může být buď upevněno nebo může být flexibilně závislé na nastavení Upevnit/Zdeformovat. Se součástí byste měli zacházet jako se znehybněnou pouze tehdy, když je mnohem tužší než jiné okolní součásti. 123

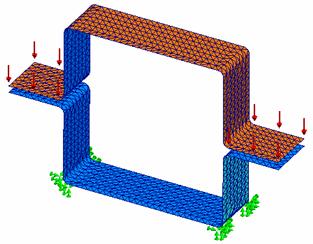

124 SolidWorks Simulation Obrázek níže například ukazuje výsledky napětí pro symetrický kontakt bez průniku mezi upevněnou koulí a pružným blokem. Všimněte si, že se v kouli nevytvářejí žádná napětí. Plechové díly Můžete nyní analyzovat sestavy plechových dílů, objemových těl a povrchů. Síť plechových těl s prvky skořepiny. Síť je umístěna ve střednicovém povrchu plechu. Můžete aplikovat všechny prvky simulace přímo do geometrie těla. Řešitel přenáší zatížení, uchycení, definice kontaktů a spojky na střednicový povrch. Sestava se dvěma plechovými díly Síť se skořepinami na střednicovém povrchu Rozšíření stromu studie Když přidáte, vymažete nebo potlačíte součásti nebo těla v dokumentu sestavy ve stromu SolidWorks FeatureManager, stávající simulační studie se automaticky aktualizují. Varovné ikony vedle složek Síť a Výsledky ve stromu Simulační studie vás upozorní na změny v geometrii modelu. Konektory Koeficient bezpečnosti (FOS) spojek Kontrola koeficientu bezpečnosti je rozšířena na šroubové a kolíkové spojky. 124

125 SolidWorks Simulation Po spuštění statické nebo nelineární studie můžete identifikovat bezpečné a chybné spojky. Pro provedení kontroly Koeficientu bezpečnosti (FOS) zkontrolujte šroubové a kolíkové spojky v PropertyManageru Spojky rozbalte nabídku Data pevnosti a zadejte oblast napětí v tahu, pevnost spojek a minimální koeficient bezpečnosti. Když je analýza kompletní, uvidíte stav Prošlo/Neprošlo pro všechny spojky a jejich koeficienty bezpečnosti. V grafické ploše jsou bezpečné spojky zobrazeny zeleně a chybné spojky červeně. Pro nelineární studie program provádí kontrolu FOS pro každý krok řešení. Viz Koeficient bezpečnosti spojek v nápovědě. Postup při provedení kontroly koeficientu bezpečnosti u šroubových spojek: 1. Otevřete soubor Simulation\Basketball_Hoop.sldasm 2. Klepněte pravým tlačítkem na záložku studie Připravený a vyberte Duplikovat. 3. V dialogu zadejte FOS_check pro Název studie. Klepněte na tlačítko OK. Nová záložka studie FOS_check se objeví v dolní části grafické plochy. 4. Pravým tlačítkem klepněte na Šroubová spojka-1 ve stromu studie FOS_check a zvolte Upravit definici. 5. V PropertyManageru klepněte na Data pevnosti a nastavte následující: Zvolte Známá oblast napětí v tahu. Zadejte 40 (mm 2 ) pro Oblast napětí v tahu. Nastavte Jednotku na psi pro Pevnost šroubu a zadejte 3.e Klepněte na. 7. Opakujte kroky 4, 5 a 6 pro ostatní tři šroubové spojky. 8. Spusťe studii. V okně zprávy klepněte na Ne pro vyřešení bez použití možnosti velkého posunutí. 9. Klepněte pravým tlačítkem na Výsledky a vyberte Definovat kontrolní obrázek šroubu/čepu. 10. Klepněte na. Všechny čtyři spojky jsou bezpečné a jsou uvedeny ve složce OK ploše jsou šroubové spojky zbarveny zeleně.. V grafické Spojky, které neprošly kontrolou koeficientu bezpečnosti, jsou uvedeny ve složce Pro zvážení. V grafické ploše jsou chybné šroubové spojky zbarveny červeně. 11. Rozbalte složku OK a klepněte na Šroubový konektor-2.. Popisek na grafické ploše uvádí koeficient bezpečnosti spojky. 125

126 SolidWorks Simulation Šroubové spojky Došlo ke zlepšení šroubových spojek. Nyní jsou k dispozici šroubové spojky pro skořepiny. Můžete definovat šrouby pomocí kombinovaného svazku objemů, skořepin a plechových těl. (Premium) Vícevrstevné šrouby jsou nyní k dispozici pro nelineární studie: Pro sešroubování více než dvou objemových součástí zvolte v PropertyManageru Spojky možnost Série šroubů pod položkou Upřesňující nastavení, pak zvolte válcové plochy ze středních součástí. Pro nelineární studie můžete definovat vícevrstevné šrouby pouze pomocí objemových těl. (Premium) Pro nelineární studie jsou nyní k dispozici šrouby pro 1/2 nebo 1/4 symetrii. Pro definici symetrického šroubu zvolte v PropertyManageru Spojky možnost Symetrický šroub pod položkou Upřesňující nastavení. 126

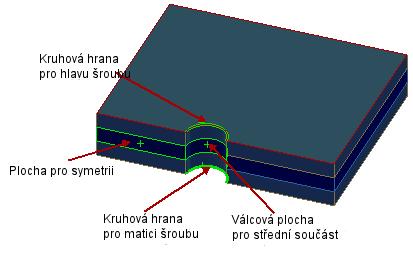

127 SolidWorks Simulation Příklad výběru entit pro vícevrstevný symetrický šroub Spojky kolíku Nyní jsou pro skořepiny k dispozici spojky kolíku. Spojky kolíku můžete definovat pro upevnění součástí skořepiny k součástem těla nebo jiné skořepiny pro statické studie, frekvenční studie a studie vzpěru. Pro plechové díly můžete použít spojku kolíku k válcovým plochám těla. Entity výběru kolíku mezi tělem a dílem skořepiny Entity výběru kolíku mezi díly skořepiny Ložiskové spojky Ložiskové spojky jsou přepracovány. Mezi ložiskovými spojkami Válečku a Kuličky není žádná vzdálenost. Všechny ložiskové spojky nyní vyžadují pouze válcové plochy jako entity výběru. Ložiskové spojky automatického zarovnání umožňují neomezenou mimoosovou rotaci hřídele. Můžete definovat tuhost axiálního nebo radiálního směru pro ložiskové spojky automatického zarovnání. Pro definici ložiskové spojky automatického zarovnání v PropertyManageru Spojky pod položkou Typ klepněte na Povolit automatické zarovnávání. (K dispozici pro statické studie, frekvenční studie a studie vzpěru). 127

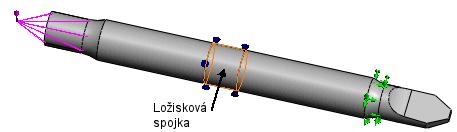

128 SolidWorks Simulation Obrazy ukazují dva deformované tvary hřídele s ložiskovou spojkou. Vertikální vzdálené zatížení je aplikováno na jedné straně. Ložisková spojka se aplikuje na rozdělenou válcovou plochu hřídele. Když je zvolena možnost Povolit automatické zarovnávání, válcová plocha ložiskové spojky rotuje mimo svou osu. Když je výběr možnosti Povolit automatické zarovnávání zrušen, válcová plocha má rotaci mimo svou osu omezenu. Hřídel s ložiskovou spojkou. Je zvolena možnost Povolit automatické zarovnávání. Zrušen výběr možnosti Povolit automatické zarovnávání. Pro zabránění rotační nestability, která by mohla způsobit číselné singularity, zaškrtněte volbu Stabilizovat otáčení hřídele v PropertyManageru Spojky. Síť Výběr sítě Nemusíte již vybírat typ sítě, když vytváříte novou studii. Software automaticky určuje správný typ sítě pro těla založená na prvcích geometrie: Síť objemových těl s objemovými prvky. Můžete i nadále síťovat objemové tělo jako skořepinu tak, že budete nejprve definovat referenční povrchy. Síť povrchových těl s prvky skořepiny. Software určuje výchozí tloušťku skořepiny a tenkou formulaci skořepiny u každého povrchového těla. Můžete upravit definici výchozí skořepiny, než spustíte studii. Plechová těla s jednotnými tloušťkami vytváří síť se skořepinami vytvořenými uprostřed povrchů. Software přiřazuje samostatnou skořepinu ke každému plechovému tělu. Plechová těla s nejednotnými tloušťkami vytváří síť s prvky objemu. Pouze pro pádové zkoušky se plechové díly síťují s objemy. Profily se síťují s prvky nosníků a program automaticky rozeznává skupinu spojů nosníku. Tyto ikony ve stromu studie určují typ sítě: 128

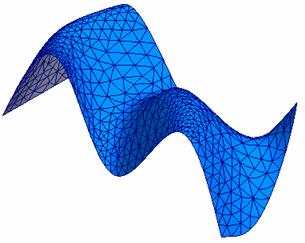

129 SolidWorks Simulation Ikona Tělo Tělo Povrch a plech Profily a svařování Prvek sítě Čtyřúhelníkové prvky objemu Trohúhelníkové prvky skořepin Prvky nosníků a prutů Po vytvoření studie můžete změnit výchozí typy sítě pro vybraná těla: Aby bylo objemové tělo považováno za nosník,, klepněte pravým tlačítkem myši na strom studie a zvolte Považovat za nosník. Ikona se změní na. Chcete-li jej změnit zpět na tělo, klepněte pravým tlačítkem myši a vyberte položku Považovat za tělo. Aby bylo plechové tělo považováno za objemové tělo,, klepněte pravým tlačítkem myši na strom studie a zvolte Považovat za objem. Ikona se změní na. Chcete-li provést změnu zpět na plechové tělo, klepněte pravým tlačítkem myši a vyberte položku Považovat za plechový díl. Pro vytvoření sítě slabého objemového tělesa se skořepinami vytvořte střednicový povrch. Síťování na základě zakřivení Síťování na základě zakřivení nyní umožňuje kromě objemových těl i síťování povrchů. Síťování na základě zakřivení vytváří jemnou síť na oblastech s vysokou křivostí a síť automaticky přenáší. Podporuje studie s objemovými, skořepinovými a nosníkovými prvky, které používají nekompatibilní síť pro podmínky kontaktu. Pokud chcete použít síťování na základě zakřivení, zvolte v PropertyManageru Síť pod položkou Parametry sítě možnost Síť na základě zakřivení. Příklad povrchového modelu 3D s proměnlivým zakřivením, na němž byla vytvořena síť pomocí síťování na základě zakřivení. Síťování vytváří jemnou síť v oblastech, kde je změna zakřivení výrazná. Izometrický pohled Horní pohled 129

130 SolidWorks Simulation Pro součásti skořepiny s dotýkajícími se hranami je síť vždy kompatibilní, když zvolíte síťování na základě zakřivení. Zjemnění sítě Uživatelské rozhraní pro Zjemnění sítě součástí bylo zlepšeno. Software automaticky zjemňuje síť založenou na objemu individuálních součástí. Pokud jste chtěli dříve specifikovat různé velikosti prvku pro různé součásti sestavy, přiřadili jste hodnoty obsažené v položce Význam součásti do PropertyManageru Zjemnění sítě. Pro simultánní přiřazení kontroly sítě vícečetným tělesům, zvolte Použít dle velikosti dílu v PropertyManager Zjemnění sítě. Program přiřadí velikost prvku pro kontrolu sítě každé součásti založené na objemu každé součásti. Můžete i nadále ovládat velikost prvků přesouváním posuvníku pod položkou Hustota sítě. Můžete nyní použít kontrolu sítě kromě ploch i u součástí a rohů, když zvolíte síťování na základě zakřivení. Zjednodušit model pro vytvoření sítě Možnost Zjednodušit model pro vytvoření sítě vám poskytne rychlý přístup k nástroji Zjednodušit v SolidWorks Utilities. Pro výběr možnosti Zjednodušit model pro vytvoření sítě klepněte pravým tlačítkem myši na Síť ve stromu simulačních studií. Můžete také klepnout na Utilities > Zjednodušit. Zjednodušení geometrie může výrazně změnit výsledky napětí. Kontakt a spojení Kontakt v nelineárních studiích Byla upravena doba řešení pro nelineární studie velkých sestav zahrnující problémy s kontaktem Bez průniku. Nová možnost kontaktu Plocha na plochu je dostupná v PropertyManageru Kontaktní sada. Aplikace jemnější sítě v oblasti kontaktu zlepšuje výsledky. Můžete i nadále používat i jiné možnosti kontaktu, Od uzlu k uzlu auzel k ploše, v nabídce Upřesňující možnosti v PropertyManageru Kontaktní sada. Stený přístup se používá pro síť konceptové kvality, ale používá se vysoká kvalita sítě, která ještě více demonstruje zvýšenou rychlost simulace. Kontakt typu Žádný průnik a Nalisované uložení Rozhraní je zjednodušeno odstraněním možností pro typ kontaktu. Rozhraní pro kontaktní sadu je zjednodušeno pro možnosti Žádný průnik a Nalisované uložení v PropertyManageru Kontaktní sada (statická studie). Program standardně přiřazuje typ kontaktu Uzel k ploše všem definicím kontaktních sad bez vstupu uživatele. 130

131 SolidWorks Simulation Můžete přiřadit typ kontaktu Plocha na plochu všem definicím kontaktu tak, že zaškrtnete Zlepšit přesnost pro kontaktní plochy s nekompatibilní sítí (pomalejší) v dialogovém okně Statický. U starších studií máte i nadále přístup k typům kontaktu Od uzlu k uzlu, Uzel k ploše a Plocha na plochu. Ve volběvýchozí možnosti > Síť, zaškrtněte Zobrazit upřesňující možnosti pro definice kontaktních sad (žádný průnik a pouze nalisované uložení). Možnosti typu kontaktu Bez průsečíku jsou k dispozici pod položkou Upřesňující v PropertyManageru Kontaktní sada. Seskupení zdroje a cíle pro entity je odstraněno. Identifikujete plochy, hrany nebo vrcholy pro Sadu 1 a plochy pro Sadu 2 v PropertyManageru Kontaktní sada. Řešitel identifikuje zdrojové a cílové entity automaticky. Zohlednění tloušťky skořepiny Nyní můžete zohlednit tloušťku povrchu a plechových součástí, které vytvářejí síť se skořepinami s kontaktem typu Žádný průnik a Virtuální stěna. V dřívějších verzích nebyla tloušťka skořepiny zohledněna při kontaktu a spojení. V této verzi je kontakt uskutečněn, když se vzdálenost mezi střednicovými plochami změní (t1+t2)/2, jak je znázorněno na obrázku. Kontaktní síly jsou pak aplikovány bez ohledu na jakékoliv mezery zobrazené ve výsledných obrazech. Zohlednění tloušťky skořepiny je dostupné pro statické a nelineární studie. Tloušťky povrchu a plechových součástí, které vytvářejí síť se skořepinami s kontaktem typu Žádný průnik a Virtuální stěna jsou vždy zohledněny, když vytváříte nové statické a nelineární studie. Pro zlepšení výsledků starších studií spusťte studie znovu. Mezi těly skořepiny by neměla existovat žádná počáteční kolize. Pro modely, které mají objemové i povrchové/plechové součásti, není pro kontakt typu Žádný průnik a Virtuální stěna podporována globální možnost Ignorovat vůle pro kontakt ploch v dialogovém okně Statický. Můžete ale stále nastavit místní podmínku pro ignorování mezer mezi objemovými součástmi v PropertyManager Kontaktní sada. Kontakt Zlepšené algoritmy automaticky spojují dotýkající se entity v následujících případech: Plocha nebo hrana skořepiny s objemem Plocha nebo hrana skořepiny s jinou skořepinou Plocha skořepiny s profilem Ujistěte se, že globální podmínka kontaktu je nastavena na Spojený. 131

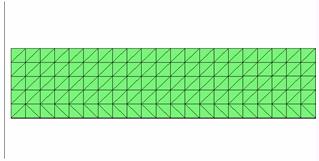

132 SolidWorks Simulation Pro dotýkající se plochy plechových součástí, které byly vytvořeny sítí se skořepinami uprostřed povrchu, přenáší program spojující kontakt na skořepiny uprostřed povrchu automaticky. Hrana povrchu se dotýká plechové plochy Boční pohled sítě (zvětšeno) Objemová plocha se dotýká plochy plechového dílu Boční pohled sítě (zvětšeno) Spojení mezi profily, které se dotýkají plochy plechového dílu, je také vytvořeno automaticky a přeneseno na skořepiny středního povrchu. Profily se dotýkají plechové plochy Boční pohled sítě (zvětšeno) Pro sady Spojených kontaktů mezi součástmi skořepiny, které jsou definovány zadáním výběru od hrany (Sada 1) až k hraně (Sada 2), vytvoření sítě stejnolehlé hrany skořepiny je kompatibilní, když použijete Síťování na základě křivosti. 132

133 SolidWorks Simulation Zobrazení výsledků Kontrola Faktoru spolehlivosti Obrázky Faktoru spolehlivosti byly rozšířeny do studií se skořepinou a smíšenými sítěmi. Obrázky Faktoru spolehlivosti nyní mohou vyhodnotit bezpečnost návrhů pro skořepinu (jednovrstvou i složenou), nosník a modely smíšených sítí založené na kritériu selhání, které je určeno pro každý materiál. PropertyManager Faktor spolehlivosti byl rozšířen o nové možnosti: Možnost Automaticky vám umožňuje vybrat vhodné kriterium selhání ve všech typech prvků. Když zvolíte Automaticky v položce Kritérium, software bude aplikovat následující podmínky: 1. Výchozí kritérium selhání bylo určeno v dialogovém okně Materiál pro každý materiál. Viz Výchozí kritérium selhání na stranu Pokud jste ještě neurčili výchozí kritérium selhání v dialogovém okně Materiál, software určí kritérium napětí Mohr-Coulomb. 3. Pokud jste zvolili kritérium Max von Mises nebo Max. smykového napětí (Tresca) pro materiál nosníků, software použije mez kluzu jako povolené napětí. 4. Pokud jste zvolili kritérium Max. normálové napětí nebo Mohr-Coulomb pro materiál nosníků, software použije jako povolené napětí pevnost v tahu. Nový přepínač Zobrazit kombinované napětí na nosnících byl přidán do PropertyManageru Faktor spolehlivosti pro výpočet faktoru spolehlivosti pro nosníky s nejhorším případem kombinovaného napětí. Nové možnosti pro skořepiny vám umožňují provést kontrolu návrhu s minimálním nebo maximálním napětím, napětím horní plochy nebo dolní plochy. Volby Membrána a Ohyb byly odstraněny. Kritéria selhání napětí Tsai-Wu, Tsai-Hill a Max. napětí vám umožňují provádět kontrolu faktoru spolehlivosti na kompozitních skořepinách. Všeobecně platí pro vícesměrové lamináty, že můžete testovat všechna tři kritéria, abyste určili nejhorší případ pro zvýšení bezpečnosti návrhu. Výsledky Obrázek deformace je sloučen s nabídkou Výsledky obrazu a s dialogovým oknem pro obrazy Výchozí možnosti. I nadále je k obrazům deformace možný přístup přes PropertyManager Obrázek posunutí. Zrušte výběr položky Zobrazit barvy v nabídce Deformovaný tvar. Původní obrazy deformace jsou zobrazeny jako obrazy posunutí s nevybranou možností Zobrazit barvy. Nové tlačítko Deformovaný výsledek (panel nástrojů Simulace) přepíná deformovaný a nedeformovaný tvar modelu v aktivním obraze. (Premium) Obrázky hustoty deformační energie jsou nyní podporovány pro harmonické studie a dynamické studie nahodilé vibrace. Pro vytvoření obrázku hustoty deformační 133

134 SolidWorks Simulation energie klepněte pravým tlačítkem na složku Výsledky a vyberte Definovat obrázek hustoty deformační energie. Výběr umístění uzlů a vrcholů pro časový průběh a grafické zobrazení odpovědí jsou nyní součástí definice čidla. Definujte čidla Závislá na pracovním postupu pro umístění tam, kde chcete graficky znázornit výsledky z nelineárních a dynamických studií a pádových zkoušek a scénářů návrhu. Můžete umístit obraz Náhled na design nahoru na váš model, zatímco upravujete prvky geometrie. Porovnat výsledky Nástroj Porovnat výsledky jednoduše porovnat studie. je dostupný pro všechny typy studií a dovoluje vám Nástroj Porovnat výsledky je dostupný, jakmile je dostupných více studií nebo výsledků. Můžete vytvořit: Porovnání aktuálního obrázku s obrázkem stejné studie až ze tří jiných studií Srovnání libovlných obrázků z různých studií. Současné Zběžné zobrazení dostupných obrázků pro aktuální studii. 134

135 11 Další funkce Tato kapitola obsahuje následující témata: Instalace DWGeditor PhotoView 360 SolidWorks edrawings SolidWorks Rx Instalace Konfigurace a instalace administrativní kopie Byly zlepšeny schopnosti konfigurace a instalace administrativní kopie SolidWorks. Zlepšení Editoru možností Editor možností administrativní kopie SolidWorks nyní podporuje většinu instalačních parametrů SolidWorks. Můžete zadat kontakt společnosti a informace o použití produktu Instalace se spustí automaticky Během každé instalace lze vytvořit diagnostický soubor protokolu Lze použít při instalaci odlišný uživatelský účet Můžete aktualizovat existující místo instalace nebo vytvořit nové místo Lze specifikovat umístění standardních knihoven sdílených uživateli a skupinami Můžete použít předem definované možnosti z předchozí verze nebo exportovaný soubor Průvodce kopírováním nastavení Můžete nyní přitpůsobit nastavení administrativní kopie pro každý počítač spíše než pro každého uživatele. Jednotlivá administrativní kopie nyní může sloužit všem uživatelům.. Upgrading existující administrativní kopie Upgrading existující administrativní kopie byl zjednodušen v Manažeru instalací stejně jako v dokumentovaných instrukcích. Obnovení nastavení z předchozí kopie Když vytváříte nebo aktualizujete administrativní kopii, můžete nyní znovu použít instalační nastavení z existující kopie. Nastavení users.xml můžete znovu použít pouze z kopií SW Nemůžete znovu použít nastavení z kopií vytvořených verzemi před SW

136 Další funkce Podpora manažera instalací pro ručně stahované soubory Nyní je možno použít Manažera instalace dokonce tehdy, když je nutno stahovat soubory ručně. Manažer instalací může stáhnout všechny soubory, které jsou nutné pro dokončení instalace. Ovšem v některých případech mohou proxy servery instalované na lokální síti nebo poskytovatelem internetových služeb zabránit aplikaci (jako je například Manažer instalace) ve stahování souborů, ale dovolí uživatelům stáhnout soubory ručně za použití internetového prohlížeče. Vylepšení Manažera instalace pro podporu ručně stahovaných souborů zahrnuje: Jednu sadu souborů: Manažer instalací a zákaznický portál nyní používají stejnou sadu stažených souborů pro instalaci. Můžete manuálně stáhnout všechny soubory, které Manažer instalací požaduje pro dokončení instalace. Automatické zpracování ručních stažení: Manažer instalací nyní zjišťuje a provádí všechna stažení souborů manuálně, dokonce i když načítáte soubory do jiné složky nebo když nějaké soubory postrádáte. Můžete prohledat jakoukoliv složku pro lokalizování předtím stažených souborů a pak načíst zbývající soubory (ručně nebo automaticky). Ruční stažení přes Manažera instalací: Manažer instalací nyní přesně určuje na základě toho, které produkty instalujete, a na základě systémových požadavků, které soubory jsou požadovány. Vyberte možnost Individuální soubory na stránce Připraveno ke stažení a pokračuje podle pokynů. Ve výchozím webovém prohlížeči se objeví webová stránka se seznamem všech požadovaných souborů. Klepněte na odkazy pro stažení souborů a pak při umístění každého souboru na počítači pokračujte podle pokynů. Odkazy instalačních chybových hlášení Za určitých chybných podmínek nabízí Manažer instalací SolidWorks odkazy na webové informace o instalaci. Tato nová schopnost na bázi webu poskytuje okamžitý přístup k nejnovějším informacím o instalaci, které doplňují informace uvedené v dokumentaci k instalaci. DWGeditor V DWGeditor můžete použít SolidWorks 2D Paletu pohledů pro vytvoření výkresů z dílů SolidWorks a sestav. Po importu modelu SolidWorks můžete pracovat s konfiguracemi, režimy zobrazení a hladinami. Entita výkresu může být parametricky spojena s modelem SolidWorks a umožňuje vám aktualizovat výkres, když se model změní. V DWGeditoru: 136

137 Další funkce Akce Připravte se na práci s modelem SolidWorks Otevřete model SolidWorks Přidejte pohled do výkresu s parametrickými vazbami na SolidWorks Přidejte pohled do výkresu bez parametrické vazby na SolidWorks Převeďte entitu SolidWorks na blok Aktualizujte výkres, když se model změní Kroky Klepněte na Nástroje > Paleta pohledů. Proveďte jednu z následujících možností: Klepněte na Vyhledat model SolidWorks a vyberte soubor modelu. Přetáhněte soubor modelu Microsoft Windows Explorer do DWGeditoru. Otevřete model v SolidWorks, pak spusťte DWGeditor. Dostupné pohledy modelu se objeví na paletě pohledů. Zrušte výběr položky Vložit jako odkaz bloku, pak přetáhněte pohled do listu výkresu. Entita pohledu výkresu SolidWorks je přidána k listu. Tuto entitu nemůžete upravit. Vyberte Vložit jako odkaz bloku, pak přetáhněte pohled do listu výkresu. Blok bude přidán. Blok můžete rozložit, a vytvořit tak individuální entity skici. Vyberte objekt na listu výkresu a rozložte ho klepnutím na Změnit > Rozložit. Parametrická vazba k SolidWorks je odstraněna. Klepněte na Nástroje > Aktualizovat pohledy. Entity pohledu výkresu SolidWorks budou aktualizovány. Před přidáním pohledu k výkresu na paletě pohledů: Akce Pracujte s rozlišnou konfigurací modelu Zadejte velikost objektu ve výkresu. Vyberte režim zobrazení pro objekt Definuje vizuální vlastnosti pro viditelné hrany, skryté hrany a tečné hrany Kroky Pro model SolidWorks s více než jednou konfigurací vyberte novou hodnotu z položky Konfigurace. Zadejte hodnotu pro Měřítko pohledu výkresu nebo vyberte Určit na obrazovce. Z nabídky Styl zobrazení vyberte Skryté hrany odstraněné, Skryté hrany viditelné nebo Drátový režim. Definujte hladiny. Poté vyberte různé hladiny pro Hladinu viditelných čar, Hladinu skrytých čar a Hladinu tečných čar. 137

138 Další funkce PhotoView 360 PhotoView 360 je nejvýkonnější moderní vykreslovací řešení pro modely SolidWorks. Tento nový produkt je zahrnut pro uživatele SolidWorks Office, SolidWorks Professional a SolidWorks Premium. Musíte používat SolidWorks a platnou licenci SolidWorks instalovanou na vašem systému, abyste mohli používat PhotoView 360. Pokud máte platnou licenci, a přesto dostanene chybovou zprávu, aktivujte znovu PhotoView 360 zvolením Aktivace licencí z nabídky Podpora. SolidWorks edrawings Možnosti akcelerace grafického hardwaru Můžete vybrat možnosti akcelerace hardwaru pro grafickou kartu ze záložky Obecné v dialogovém okně Možnosti. SolidWorks edrawings nastavuje zpočátku tyto možnosti dle vašeho grafického hardwaru. Vyberte Posílení grafiky, abyste urychlili hardware pro vaši grafickou kartu. Vyberte možnosti pro optimalizaci rychlosti nebo vzhledu. Pokud máte s edrawings problémy se zobrazenínm a vaše grafická karta není na seznamu schválených grafických karet, zavřete všechny otevřené soubory a zrušte Posílení grafiky. Zrušení Posílení grafiky je ekvivalentní k výběru položky Použít Software OpenGL v předchozích verzích. Vzhledy a prostředí edrawings nyní podporuje vzhledy, prostředí a osvětlení určené v dílech a sestavách SolidWorks edrawings také nyní používá u dílů a sestav ze všech podporovaných aplikací odraz podlahy. Musíte vybrat Nejlepší vzhledy pod položkou Posílení grafiky, čímž si zobrazíte tato nastavení zobrazení v edrawings. Kusovníky sestav v edrawings edrawings podporuje zobrazení dat kusovníku uložených v dílu SolidWorks nebo souborech sestav. Můžete také uložit data kusovníku do dílu edrawings nebo souboru sestavy. Když ukládáte vybraný dokument SolidWorks, klepněte na Možnosti v dialogovém okně Uložit jako a vyberte Uložit prvky kusovníku do souboru edrawings. Když otevíráte soubory, které zahrnují kusovník, můžete kusovník zobrazit, ale ne přesunout nebo změnit velikost. 138

139 Další funkce SolidWorks Rx Zachycení problému Když zaznamenáte problém, můžete nyní poskytnout více informací. Pro spuštění Zachycení problému spusťte SolidWorks Rx a klepněte na záložku Zachycení problému. V kroku a vás formulář Detaily zachycení problému požádá o podrobnější informaci, než tomu bylo dříve. V kroku b můžete po znovuvytvoření problému: Použít data z poslední relace SolidWorks. Nahrát video, které reprodukuje problém v nové relaci SolidWorks nebo v aktuální relaci. 139

140 12 SolidWorks Professional Tato kapitola obsahuje následující témata: FeatureWorks PhotoWorks Design Checker Nástroje SolidWorks SolidWorks Utilities Toolbox FeatureWorks Obecné FeatureWorks Možnosti Zlepšení dialogového okna Dialogové okno Možnosti je nově uspořádáno. Všechny existující možnosti jsou i nadále k dispozici. Vyberte z těchto kategorií: Obecné Kóty/vztahy Nástroj Změnit velikost Upřesňující ovládací prvky Dialogové okno Pořadí rozpoznávání nástroje změny velikosti umožňuje nastavit pořadí rozpoznání pro prvky, které vytváříte pomocí nástroje změny velikosti. Po rozpoznání prvku vytváří FeatureWorks prvky ve změněné velikosti v pořadí, které jste nastavili. Klepněte na Výchozí pro vrácení všech hodnot FeatureWorks do výchozího stavu, včetně filtrů pro selekci prvků. Zlepšení uživatelského rozhraní PropertyManager byl přepracován pro zlepšení použitelnosti: Jediný PropertyManager FeatureWorks byl rozdělen do tří PropertyManagerů podobných průvodci. Výběr prvku, Přechodný pro operace rozeznání prvku a Rozpoznávání pole. Klepněte na nástroje grafické navigace,, a pro procházení procesem rozpoznávání podobným průvodci. Nástroje navigace nahrazují dialogové okno FeatureWorks FeatureManager, které bylo odstraněno. Do PropertyManageru byly zahrnuty funkce dialogového okna, jako například Rozpoznat pole, Mapovat prvky a Pokračovat. Zabarvená okna Zpráva v PropertyManageru vás provedou procesem rozeznání. 140

141 SolidWorks Professional V PropertyManageru FeatureWorks obsahuje oblast Automatické prvky filtry výběru prvků pro výběr všech nebo zrušení všech prvků. Akce nástroje změny velikosti můžete vrátit zpět jediným příkazem, namísto několikerých povelů. Automatické kóty a vztahy FeatureWorks může automaticky přidat kóty k prvkům, které rozpozná. FeatureWorks zvýšil počet druhů vztahů 2D skic, které může rozeznat. FeatureWorks podporuje základnu, řetěz a schémata souřadnicových kót. FeatureWorks rozpoznává soustředné vztahy. Příklad rozpoznaných soustředných vztahů Viz kapitolu Rozpoznané omezení skici v nápovědě. Přidání kót a vztahů Postup při přidání kót a vztahů při rozpoznání prvků: 1. Otevřete soubor FeatureWorks\AutoDimension.x_t. Budete-li vyzváni ke spuštění diagnostiky importu, klepněte na Ne. Pokud jste vyzváni ke spuštění rozpoznání prvku, klepněte na Ne. 2. Klepněte na Možnosti (panel nástrojů FeatureWorks) nebo FeatureWorks > Možnosti. 3. Klepněte na Kóty/vztahy a vyberte Umožnit automatické kótování ve skicách a Přidat omezení ve skice. 4. Klepněte na tlačítko OK. 5. Klepněte na Rozpoznat prvky (panel nástrojů FeatureWorks) nebo FeatureWorks > Rozpoznat prvky. 6. IV PropertyManageru vyberte Automatické rozpoznání, Základní prvky a všechny prvky s výjimkou Objem. 7. Klepnutím na budete pokračovat v rozpoznávání prvků. 8. Klepnutím na v novém PropertyManageru Pokročilá fáze můžete vytvářet prvky. FeatureWorks analyzuje model a vytváří rotační prvek. 9. Upravte skicu otočení tak, aby se v ní zobrazily kóty a vztahy. 141

142 SolidWorks Professional Rozpoznání základního spojení profilů FeatureWorks může interaktivně rozpoznat základní spojení profilů. FeatureWorks rozpoznává základní spojení profilů se dvěma nebo více podobnými nebo nepodobnými profily. Profily mohou být rovnoběžné nebo nerovnoběžné. Nepodporované entity spojení profilů: Ukončení typu Kolmý k profilu a Vektor směru Řídící křivky Spojky profilů Splajny jako profily Rozpoznání spojení profilů Pro interaktivní rozpoznávání základních spojení profilů: 1. Otevřete soubor FeatureWorks\BaseLoft.x_t. Budete-li vyzváni ke spuštění diagnostiky importu, klepněte na Ne. 2. Proveďte jednu z možností: Klepněte na Ano, pokud jste vyzváni ke spuštění rozpoznání prvku. Klepněte na Rozpoznat prvky (panel nástrojů FeatureWorks) nebo FeatureWorks > Rozpoznat prvky. 3. V PropertyManageru: a) Vyberte možnost Interaktivní pod položkou Režim rozpoznávání. b) Vyberte položku Základní prvky v nabídce Typ prvku. 4. V nabídce Interaktivní prvky: a) Vyberte Základní spojení profilů pod položkou Typ prvku. b) Vyberte plochy zobrazené pro Koncová plocha 1 a Koncová plocha

143 SolidWorks Professional 5. Klepněte na Rozpoznat. 6. Klepněte na. Ukončení pro Díry a Odebrání vysunutím FeatureWorks zvýšil počet druhů ukončení, důležitých pro rozpoznání děr a odebrání vysunutím. Kromě Naslepo FeatureWorks nyní rozpoznává tato ukončení pro díry a odebrání vysunutím: K dalšímu Skrz vše Tato ukončení můžete rozpoznat za použití automatického nebo interaktivního režimu. Také pro díry FeatureWorks rozpoznává tato ukončení, když použijete nástroj na změnu velikosti. Zrcadlená pole FeatureWorks rozpoznává zrcadlená pole. Zrcadlená pole lze rozpoznat za použití automatického nebo interaktivního režimu. FeatureWorks automaticky vybere rovinu zrcadlení. Rozpoznávání zrcadlených polí Postup automatického rozpoznávání zrcadlených polí: 1. Otevřete soubor FeatureWorks\MirrorPattern.x_t. Budete-li vyzváni ke spuštění diagnostiky importu, klepněte na Ne. 2. Proveďte některou z možností: Klepněte na Ano, pokud jste vyzváni ke spuštění rozpoznání prvku. Klepněte na Rozpoznat prvky (panel nástrojů FeatureWorks) nebo FeatureWorks > Rozpoznat prvky. 3. V PropertyManageru vyberte Automatické rozpoznávání a klepnutím na provedete rozpoznání prvků s použitím jiných výchozích nastavení. 4. Pod položkou Rozpoznané prvky klepněte na Najít pole. 5. V PropertyManageru Rozpoznávání pole: a) Vyberte možnost Automaticky pod položkou Režim rozpoznávání. 143

144 SolidWorks Professional b) Vyberte Zrcadlení v nabídce Typ prvku. c) Pod položkou Prvky pole vyberte Přidání-Rotace6 jako Zdrojový prvek. d) Vyberte Přidání-Rotace1 jako Prvek zrcadlení. e) Klepněte na. V dialogovém okně se objevily dva zrcadlené prvky. FeatureWorks vypočítá zrcadlení pro rotace a díry jako samostatné prvky. 6. Klepnutím na OK dialogové okno zavřete. 7. Klepněte na. FeatureWorks vypočítá rovinu zrcadlení a vytvoří zrcadlené prvky pro všechny prvky s platným zrcadlením kolem této roviny. 8. Ve stromu FeatureManager vyberte zrcadlené prvky, které se zvýrazní v grafické ploše. Nástroj Změnit velikost V softwaru FeatureWorks se zvýšil počet prvků, které můžete přímo upravit za použití nástroje Změnit velikost. Tyto prvky můžete přímo upravit za použití nástroje pro změnu velikosti: Přidání rotací Odebrání rotací Lem z hrany Lem z obruby 144

145 SolidWorks Professional PhotoWorks Okno náhledu Zobrazte okno Náhled pro přesné, vypínatelné zobrazení vykresleného modelu. Vykreslení složitých modelů může trvat déle. Když použijete okno Náhled, ušetříte čas, než dojde k plnému vykreslení. Klepněte na PhotoWorks > Okno náhledu. Když se hrnek v dolním pravém rohu přestane otáčet, je aktualizace okna dokončena. V okně Náhled můžete použít zoom, posunovat nebo změnit orientaci pohledu. Malá okna náhledu jsou aktualizovaná mnohem rychleji než velká. Pokud změníte model na grafické ploše, okno Náhled se s ním synchronizuje, ale nepřeruší vaši práci. Náhled vykreslení se při většině změn znovu spouští. Když upravíte prvky nebo součásti, okno Náhled se zastaví, dokud nedokončíte změnu. Použití tlačítek panelu nástrojů: Tlačítko Zastavit / Pokračovat Akce Pozastaví vzhled v aktuálním stavu. Když budete pokračovat, náhled bude jednou posunut, než se spustí zjemnění. Uložit. Přizpůsobit obrazovce Zoom na oblast. Zoom na/z. Posunout Orientace pohledu Udělá obrázek náhledu v momentě, kdy klepnete na Uložit v dialogovém okně Uložit jako. Zobrazí celý model v okně Náhled. Vybere pro znázornění v okně Náhled menší část modelu. Zobrazí náhled s větším nebo menším detailem. Změní pozici náhledu uvnitř okna. Vybere novou orientaci, která může být odlišná od orientace na grafické ploše. Abstraktní prostředí Jsou k dispozici další abstraktní prostředí včetně nového výchozího pozadí. Na záložce Vzhledy/PhotoWorks zvolte Prostředí > Základní prostředí. 145

146 SolidWorks Professional V reflexním prostředí se mohou barvy a obrazy z prostředí reálného světa lišit od modelu. Abstraktní prostředí je prostředí spíše typické pro nastavení ve fotografickém studiu. Neobsahuje jiné rozeznatelné objekty, než světlo. V abstraktním prostředí se pozorovatel zaměřuje spíše na model než na pozadí. Pozadí a reflexní prostředí jsou stejné jako v tomto abstraktním prostředí. 146

147 SolidWorks Professional Prostředí Efekt Pozadí - Bílé okolí Pozadí - Černá s vyplňovacími světly Pozadí - Šedá s horním osvětlením Pozadí - prostředí Studio (výchozí prostředí) 147

148 SolidWorks Professional Prostředí Efekt Pozadí - Studio s vyplňovacími světly Poměr stran Nyní můžete změnit poměr stran kamery, kterou lze lépe řídit, když definujete pohled kamery, vykreslení modelu nebo uložení souboru Animator. Můžete vyjádřit poměr stran: Explicitně, nastavením poměru stran, poměru šířky k výšce. Tyto formáty jsou ekvivalentní: : 3 4 / 3 4 x 3 Implicitně, nastavením šířky a výšky obrazu v bodech, palcích nebo centimetrech. Můžete nastavit pevný poměr stran a změnit jen šířku nebo výšku. Druhý rozměr se proporcionálně aktualizuje. Poměr stran je nezávislý na rozlišení. Když nastavujete kameru, můžete specifikovat poměr stran. Obdélník Zorné pole ukazuje tvar a polohu modelu, který je pro kameru viditelný. Příklad: Nastavení kamery Nastavení poměru stran změní míru, do jaké je model viditelný, pokud ho vykreslujete do souboru, jak je zobrazeno mezi horizontálními a vertikálními čarami v obdélníku Zorného pole. 148

149 SolidWorks Professional 11 : 8 1 : 1 2 : 7 V grafické ploše, když nastavujete orientaci pohledu na kameru, je zorné pole kamery standardně viditelné. 149

150 SolidWorks Professional Klepněte pravým tlačítkem do grafické plochy a zvolte Zobrazit zorné pole, čímž můžete přepínat zapnutí a vypnutí zobrazení zorného pole. Pokud nyní vykreslujete do souboru nebo ukládáte animaci do souboru, poměr stran ovlivní pohled modelu ve výsledném souboru. Když změníte poměr stran, obraz v grafické ploše poskytne náhled výsledku. Design Checker Uživatelské rozhraní Uživatelské rozhraní Design Checker se změnilo a více odpovídá uživatelskému rozhraní SolidWorks. Novinky: V nástroji Vytvoření : Klepněte na Zobrazit všechny kontroly, chcete-li zobrazit pouze požadavky pro aktivní záložku a požadavky pro aktuální soubor norem. Klepnutím na záhlaví nebo příslušný ovládací prvek okna se požadavky sbalí nebo rozbalí. Design Checker > Kontrola aktivního dokumentu je vhodná pro zobrazení záložky Design Checker v Panelu úloh více, než zobrazení dialogového okna Vybrat normy. Klepnutím na Přidat normy (+) nebo Odstranit normy (-) přidáte nebo odstraníte soubory. Vyberte nebo zrušte výběr souborů norem, které se mají při validaci používat. Po kontrole dokumetu klepněta na Výsledky nebo Nastavení pro přepnutí mezi okny. Nové validační kontroly Design Checker umožňuje nové typy validačních kontrol. 150

151 SolidWorks Professional Kontrola Popis Automatická oprava? Nadbytečné kóty / popisy na záložce Kontrola dokumentů výkresů Viditelná mezera vynášecí čáry na záložce Kontrola dokumentů výkresů Objem přesahů na záložce Kontroly dokumentů sestav Provádí kontrolu kót nebo popisů, které jsou již bez reference. Na výkresech kontroluje mezeru mezi objektem a počátkem vynášecí čáry kóty. Také kontroluje vynášecí čáry za kótovací čárou. Kontroluje přesah součástí v sestavě. Ne Ano Ne Vlastní kontrola Můžete vytvořit makra, která provádějí vlastní kontrolu. Použijte záložku Kontrola dokumentů pro přidání a zobrazení maker. Ověřovací makra vytvoříte klepnutím na Nástroje > Makro > Nové. Makro nemůže mít argumenty. Vyvolejte SetCustomCheckResult pro označení, co se ukáže na výsledné straně při jedné z následujících hodnot: true - kontrola byla úspěšná false - kontrola nebyla úspěšná Přečtěte si bližší informace v Custom Check v nápovědě Design Checker API pro informace o objektech a metodách Design Checker. Makra vlastní kontroly jsou nyní uložena se souborem norem pro zjednodušení distribuce správné kombinace norem a maker pro více uživatelů. Když uložíte soubor norem, který zahrnuje vlastní kontrolu, připojené makro je uloženo s ostatními normami. Pro uložení aktualizovaného makra přejděte do okna Vlastní kontrola dokumentu, kde přidáte makro. Zvolte znovu Složka souboru makra a Název modulu.název postupu. Určení umístění souboru Možnost systému vám dovoluje určit složku pro soubory Design Checker. Postup při kontrole nebo nastavení adresáře: 1. Klepněte na Možnosti. 2. Vyberte Umístění souborů. 3. Z nabídky Zobrazit složky pro vyberte Soubory Design Checker. 4. Přidejte jeden nebo více adresářů. Design Checker používá standardní soubory.swstd v určených adresářích, ale ne v podadresářích. Postupná validace dokumentů Můžete postupně validovat více dokumentů, aniž byste museli pro každý z nich znovu spouštět aplikaci Design Checker. 151

152 SolidWorks Professional Postup validace více než jednoho otevřeného dokumentu: 1. Zkontrolujte první aktivní dokument a projděte si výsledky. 2. Přejděte na druhý dokument. Záložka Design Checker v Podokně úloh zůstane otevřena. 3. Klepnutím na Zkontrolovat dokument provedete validaci druhého dokumentu s použitím stejných nastavení. Nyní si můžete zobrazit obě sady výsledků přepínáním mezi aktivními dokumenty. Kategorie Nový výsledek: Nepoužitelné kontroly Validace Design Checker může vytvořit výsledky v nové kategorii Nepoužitelné kontroly. Například pokud chcete validovat sestavu, budou ve skupině Nepoužitelné kontroly kategorizovány výsledky jakýchkoliv testů, které kontrolují výkresy. Nástroje SolidWorks Task Scheduler Design Checker Když spustíte úlohu Design Checker v Plánovači úloh SolidWorks, můžete vybrat více souborů norem. V dřívějších verzích jste mohli vybrat pouze jeden soubor norem. Převod souborů Nová úloha Převod souborů v Plánovači úloh SolidWorks je nástrojem pro převádění souborů z dřívějších verzí SolidWorks a představuje náhradu za Průvodce převody. Další informace viz Převedení souborů na aktuální verzi SolidWorks na stranu 14. Tvůrce záložky vlastností Pro zadání uživatelských vlastností nebo vlastností specifických pro konfigurace do souborů SolidWorks je nyní k dispozici nové rozhraní. Tabulku Uživatelské vlastnosti přizpůsobíte tak, že použijete Tvůrce záložky vlastností, který je samostatným nástrojem. Můžete vytvořit různé verze záložky pro díly, sestavy a výkresy. Viz Uživatelské vlastnosti na stranu 15. SolidWorks Utilities Obecné Uživatelské rozhraní SolidWorks Utilities bylo změněno. Nástroje se přesunuly do Podokna úloh Většina nástrojů byla přesunuta z dialogových oken do Podokna úloh. Jejich funkce zůstává nezměněna. Jedná se o tyto nástroje: Porovnat dokumenty 152

153 SolidWorks Professional Porovnat prvky Porovnat geometrii Vyhledat prvky Změnit prvky Potlačit prvky Zjednodušit Malovat prvky Pokročilý výběr Porovnat dokumenty Nástroj Porovnat dokumenty můžete spustit u dílů v softwaru SolidWorks Enterprise PDM. Viz Porovnat dokumenty v kapitole Co je nového v Enterprise PDM. Kopírovat formát Nástroj Kopírovat formát softwaru SolidWorks. byl přesunut z Utilities do panelu nástrojů pro nástroje v Další informace viz Kopírovat formát na stranu 98 a Použití funkce Kopírovat formát na stranu 98. Uspořádání souřadných systémů Můžete uspořádat díly za použití souřadných systémů před porovnáním jejich geometrie. Vyberte položku Zarovnat díly za pomoci souřadných systémů v podokně Porovnání geometrie. Tato volba je užitečná při porovnávání geometricky podobných těl umístěných v různých pozicích vzhledem k počátku. Uspořádání souřadných systémů Postup uspořádání souřadných systémů: 1. Otevřete soubor Utilities\Short.sldprt a Long.sldprt. Díly mají odlišné pozice vzhledem k počátku. Mají souřadný systém CS1, který můžete použít k jejich zarovnání. 153

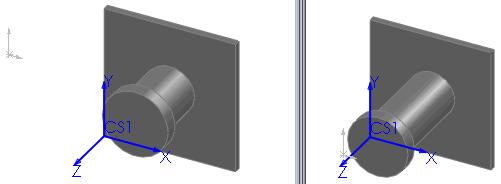

154 SolidWorks Professional 2. V souboru Long.sldprt klepněte na Porovnání geometrie (panel nástrojů Utility) nebo Utilities > Porovnání geometrie. 3. V podokně úloh Porovnání geometrie: a) Vyberte soubor Long.sldprt v nabídce Referenční dokument. b) Vyberte soubor Short.sldprt v nabídce Změněný dokument. c) Vyberte Zarovnat díly za pomoci souřadných systémů. d) Pod položkou Zarovnání vyberte jako referenční a změněný souřadný systém dokumentu CS1. e) Klepněte na tlačítko Porovnat. Okno porovnání objemů zobrazí užitečné srovnání, díky uspořádaným souřadným systémům. Výsledky při zaškrtnuté volbě zarovnání Výsledky při nezaškrtnuté volbě zarovnání 4. Klepněte na Zavřít v Podokně úloh a neukládejte výsledky porovnání. Kontrola symetrie Nástroj Kontrola symetrie byl změněn a rozšířen. Zlepšení PropertyManageru: Sekce Zprávy obsahuje zprávy, které vás provedou programem. Sekce Typ kontroly obsahuje dvě volby: Ruční kontrola plochy. Kontroluje symetrii s použitím stávajících funkcí. Automatické symetrické rozdělení. Nová funkce, která automaticky zredukuje díl na nejmenší opakující se symetrické tělo. Tato funkce je užitečná především při spouštění analýz pomocí softwaru SolidWorks Simulation. 154

155 SolidWorks Professional Použití Kontroly symetrie Postup použití nástroje Automatické symetrické rozdělení: 1. Otevřete soubor Utilities\Symmetry.sldprt. 2. Klepněte na ikonu Kontrola symetrie (panel nástrojů Utilities) nebo vyberte Utilities > Kontrola symetrie. 3. Pod položkou Typ kontroly vyberte Automatické symetrické rozdělení. Pole Zpráva vás vyzve, abyste vybrali tělo, které se má zachovat. 4. Když přesunete ukazatel myši nad model, zobrazí se náhled nejmenších symetrických těl, na která můžete zredukovat díl. K dispozici jsou tři těla. 5. Vyberte dolní vyobrazené tělo. Můžete vybrat jen jedno tělo. Název těla se zobrazí v poli Tělo k rozdělení. 6. Klepněte na Rozdělit díl. Model bude zredukován na vybrané tělo. Ve stromu FeatureManager se zobrazí prvek Rozdělení. Toolbox Aktivace SolidWorks Toolbox SolidWorks Toolbox lze nyní snáze aktivovat. 155

156 SolidWorks Professional Po instalaci SolidWorks klepněte na položku Toolbox v Knihovně návrhů a můžete si zobrazit stavové zprávy o instalaci Toolbox a v některých případech i tipy na opravné akce. Příklady: Pokud nebyly součásti Toolbox nainstalovány během instalace SolidWorks, zobrazí se upozornění. Pokud jste nainstalovali součásti Toolbox na váš počítač, měli byste se rozhodnout, zda budete používat centralizovaný Toolbox na jiném počítači a sdílet jej v rámci pracovní skupiny. Pokud jste nakonfigurovali přístup k centralizovanému Toolboxu prostřednictvím mapovaného disku Windows, měli byste zvážit spíše použití cesty UNC. Konfigurace SolidWorks Toolbox Konfigurační rozhraní Toolbox vás nyní provede procesem konfigurace technických prvků. Tento nástroj má pět stránek, každá je určena pro jednu konfigurační úlohu: Výběr norem a hardware Úpravy vlastností hardware Nastavení uživatelů Toolbox Nastavení oprávnění ke změně dat Toolbox Konfigurace Inteligentních šroubů Postup konfigurace Toolbox: 1. Klepněte na Možnosti nebo Nástroje > Možnosti. 2. Klepněte na Průvodce dírami/toolbox a poté klepněte na Konfigurovat. Automatická délka inteligentních šroubů Inteligentní šrouby můžete nakonfigurovat tak, aby se délka šroubu automaticky přizpůsobila vašim požadavkům na parametry závitu. Můžete akceptovat nebo přepsat automatickou délku, když vytváříte sérii děr nebo přidáváte šroub. V rozhraní Toolbox na stránce Smart Fasteners můžete nastavit délku šroubu dle těchto kritérií: Počet závitů za maticí Násobek průměru závitové díry Materiály Toolbox Můžete specifikovat vlastnosti materiálů pro standardní šrouby. Seznam těchto materiálů je společný pro SolidWorks a SolidWorks Simulation. Materiály můžete přiřadit ke šroubům pomocí uživatelské vlastnosti na stránce Přizpůsobit technické vybavení v rozhraní Toolbox. Lokalizované šrouby pro normu GB SolidWorks zobrazuje názvy a označení šroubů v normě GB v jazyce instalace. Použití lokalizovaných názvů pro šrouby ve stromu FeatureManager a v kusovnících můžete aktivovat pomocí uživatelských nastavení Toolbox. Zobrazení lokalizovaných šroubů normy GB: 1. Klepněte na Možnosti nebo Nástroje > Možnosti. 156

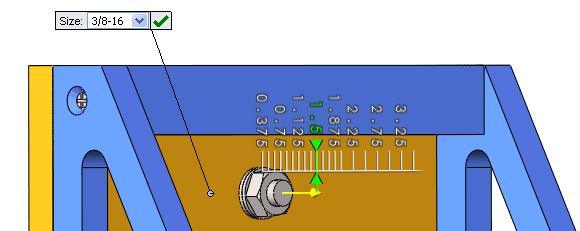

157 SolidWorks Professional 2. Klepněte na Průvodce dírami/toolbox a poté klepněte na Konfigurovat. 3. Klepněte na Definovat uživatelská nastavení. 4. V nabídce Označení (pouze pro DIN, GB a ISO) vyberte jednu z následujících možností: Ve stromu FeatureManager zobrazit jako Název součásti V kusovníku zobrazit jako Číslo dílu V kusovníku zobrazit jako Popis Korejské a indické normy SolidWorks Toolbox obsahuje korejské (KS) a indické (IS) normy pro technické součásti. Uvolnění součástí Toolbox Součásti Toolbox můžete uvolnit pomocí dvou nových nástrojů, Vybrat Toolbox a Uvolnit skryté součásti. Uvolnění součástí Toolbox snižuje množství paměti využívané softwarem a může zlepšit výkon u velkých sestav. Postup uvolnění součástí SolidWorks Toolbox: 1. Klepněte na Vybrat (základní panel nástrojů) a poté na Vybrat Toolbox. Všechny součásti Toolbox v sestavě jsou vybrány. 2. Ve stromu FeatureManager: a) Klepněte pravým tlačítkem na vybranou součást Toolbox a vyberte Skrýt součásti b) Klepněte pravým tlačítkem na sestavu a vyberte Uvolnit skryté součásti. Součásti jsou uvolněny z paměti a nejsou viditelné v grafické ploše, ale účinky jejich vazeb jsou zachovány. Grafické nástroje pro změnu velikosti Můžete nastavit velikost a délku součástí Toolbox, když je přidáváte nebo upravujete v sestavách. Přetažením změníte délku. Změnu velikosti provedete výběrem ze seznamu v popisku. 157

158 13 SolidWorks Premium Tato kapitola obsahuje následující témata: CircuitWorks ScanTo3D Vyznačení trasy TolAnalyst CircuitWorks Modely CircuitWorks Doplňkový produkt CircuitWorks, který je nyní zahrnut v SolidWorks Premium, vám umožňuje vytvořit modely 3D z formátů souborů IDF a PADS vytvořených většinou systémů Electrical Computer Aided Design (ECAD). Elektrotechničtí a strojírenští inženýři mohou spolupracovat při návrzích tištěných desek plošných spojů, které fungují v sestavách SolidWorks. Použijte CircuitWorks pro: Import souborů ECAD s údaji desek plošných spojů do SolidWorks. Filtrování elementů desek, jako jsou součásti nebo pokovené díry. Ukládání běžně používaných nastavení filtru pro opětné použití. Porovnávání souborů desek plošných spojů. Přístup do knihovny součástí desek plošných spojů. Úpravy elementů desek. Export desek plošných spojů ze SolidWorks. Uživatelské rozhraní Strom CircuitWorks FeatureManager a nástroje náhledu vám umožňují umístit a změnit entity desek plošných spojů. Strom FeatureManager zobrazuje údaje ECAD z importované desky plošných spojů. Struktura stromu závisí na tom, jaké prvky jsou podporovány pro daný typ souboru a na entitách začleněných do importované desky plošných spojů. Nejvyšší úroveň složek může zahrnovat: Desky Součásti (Obrysy desek, Nepokovené díry, apokovené díry) Oblasti zahrnutí (keep-in) a vyloučení (keep-out) Složky můžete rozšířit, klepnutím pravým tlačítkem ve stromech aplikovat filtry, přibližovat nebo zvýraznit položky a změnit vlastnosti. 158

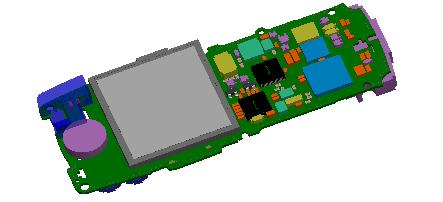

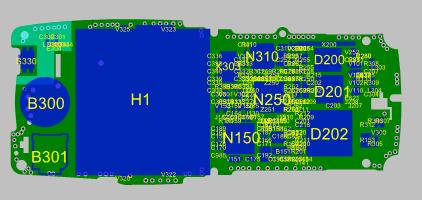

159 SolidWorks Premium Použijte nástroje na záložce Náhled pro změnu náhledu a perspektivy obrázku. Použijte nástroje na položce Zobrazit pro zobrazení nebo skrytí entit, jako jsou Obrysy nebo Filtrované položky Filtrování Použijte filtry ke zjednodušení vizuální složitosti ve výkresu desky plošných spojů nebo pro odstranění entit, které nejsou nutné pro model SolidWorks. Můžete nastavit filtry pro elementy desky, jako jsou Součásti, Pokovené díry and Obrysy. Funkce Exportovat filtry a Importovat filtry slouží k uložení komplexních sad pravidel a jejich použití u souborů. Tvorba modelu CircuitWorks používá údaje ECAD v souborech IDF a PADS pro automatickou tvorbu modelů SolidWorks. Postup tvorby modelu ze souboru ECAD: 1. Z nabídky CircuitWorks klepněte na Otevřít soubor ECAD zvolte CircuitWorks\cellphone.emna klepněte naotevřít Data ECAD se zobrazí ve stromu CircuitWorks FeatureManager. 2. Vyberte Nástroje > SolidWorks > Tvorba modelu. Soubor je naskenován a před zahájením tvorby se zobrazí varovná hlášení. V tomto příkladu uvidíte: Tento soubor obsahue 8 součástí s nulovou výškou, ze kterých SolidWorks vytvoří 2D skici. 3. Načítání dodatečných informací pod seznamem položek: Součásti s nulovou výškou jsou uvedeny v seznamu nalevo a nebudou aplikací CircuitWorks vysunuty. Klepnutím na součást přidáte výškovou hodnotu, pokud je to nutné. 4. Klepněte na Storno. 5. Pro vyhledání součástí s nulovou výškou: a) Vyberte Nástroje > Filtr > Součásti. b) V panelu Filtry součástí zvolte Vyšší než a zadejte 0. Součásti s nulovou výškou jsou zobrazeny ve stromu FeatureManager. 159

160 SolidWorks Premium c) Zvolit CONN_6212_30_POLE. Všechny instance součásti (v tomto příkladu X200) jsou zvýrazněny. 6. V dialogovém okně Vlastnosti součásti zadejte pro Výšku (mm). 7. Najděte a změňte zbývající součásti s nulovou výškou. 8. Klepněte na. 9. Když uvidíte informaci Proces byl dokončen, zavřete dialogové okno průběhu. 10. Ukončete CircuitWorks a zobrazí se vám kompletní model. 160

161 SolidWorks Premium ScanTo3D Průvodce křivkou Průvodce křivkou ScanTo3D může nyní importovat a upravit soubory IGES, IBL a TXT obsahující data bodů, které definují nespojité sady křivek. Tato zlepšení mají největší přínos pro pokročilé uživatele SolidWorks v oblasti letectví a inženýrství a pro ty, kdo definují křivky pomocí matematických vzorců. Uživatelské rozhraní Průvodce křivkou bylo změněno a nyní podporuje tyto soubory. Importování sad nespojitých křivek Postup při importu sad nespojitých křivek za použití Průvodce křivkou: 1. Otevřete nový díl. 2. Klepněte na ikonu Průvodce křivkou (panel nástrojů ScanTo3D) nebo vyberte položku Nástroje > ScanTo3D > Průvodce křivkou. 3. V PropertyManageru klepněte na Vyhledat v položce Síť/Mrak/Soubor. 4. Vyhledejte soubor ScanTo3D\ClosedCurve.csv a klepněte na Otevřít. Pod položkou Metoda vytvoření je automaticky zvoleno Nespojité. Pod položkou Parametry vytvoření jsou uvedeny dvě sady nespojitých křivek. Můžete použít editační nástroje pro úpravu křivek. 5. Klepněte na. Software importuje křivky jako jako 3D skicu. Vyznačení trasy Obecné Zlepšení pracovního postupu a použitelnosti v SolidWorks Routing: Všechny podsestavy trasy a součásti trasy, jako jsou například trubky, kabely a roury, je možné nyní vytvářet jako virtuální součásti. To usnadňuje tvorbu trasy a zjednodušuje správu dat. Ve stromu FeatureManager byla zjednodušena prezentace podsestav tras. Složka Součásti obsahuje položky, jako jsou spojky, lemy a kolena. Složka Díly trasy obsahuje takové položky, jako jsou trubky, roury a kabely. Můžete vrátit přesunutí součásti trasování do podsestavy trasování. V místních nabídkách je zlepšeno zastoupení většiny běžně používaných příkazů, které jsou ve skupině pod záhlavím Trasování. 161

162 SolidWorks Premium V PropertyManageru Automaticky trasovat zvoltepřeklopit přes svorku a pak klepněte na svorku na grafické ploše pro změnu směru trasy skrz svorku. Bylo také změněno chování trasovacích skic, takže už se vám nemůže stát, že byste omylem otočili směr, ve kterém trasa opouští lem nebo spojku. Dříve bylo možné přetáhnout čáru skici tak, že trasa vystupovala z přední části lemu nebo spojky namísto zezadu. Funkčnost starých panelů nástrojů pro elektrické kabelové svazky a souhrnné informace elektroinstalací již nejsou k dispozici. Byly nahrazeny novými narovnávacími metodami. Viz Výkresy elektrických tras na stranu 163. Chybové zprávy Došlo k vylepšení chybových zpráv. Můžete klepnout na Návod na opravu? a zobrazit si detailní informace, jak zacházet s chybou. Pokud opustíte skicu trasy bez opravy chyby, objeví se na trase ve stromu FeatureManager a vy budete mít přístup k chybové zprávě v dialogovém okně Informace o chybách. Trasy bod-bod Improvizované trasování bylo přejmenováno na trasování bod-bod. Můžete si vybrat kruhovou hranu pro start trasy bod-k-bodu. Panely nástrojů Na panelech nástrojů trasování se nachází následující nové nástroje: Tabulka 1: Elektro Tlačítko Nástroj Začít pomocí Od/Do Začít přetažením Začít v bodě Znovu importovat Od/Do Vložit spojky Přidat bod Popis Spustí elektrickou trasu importem ze seznamu Od/Do. Nahrazuje Vytvořit importem se seznamu Od/Do. Spustí elektrickou trasu přetažením spojky. Nahrazuje Vytvořit trasu přetažením. Improvizovaně začne elektrickou trasu. Nahrazuje Vytvořit improvizovanou trasu. Znovu naimportuje seznam od/do. Vloží více instancí elektrických spojek do sestavy. Improvizovaně ukončí elektrickou trasu. 162

163 SolidWorks Premium Tabulka 2: Ohebné trubky Tlačítko Nástroj Začít přetažením Začít v bodě Přidat tvarovku Přidat bod Popis Vytvoří trasu trubky přetažením tvarovky. Nahrazuje Vytvořit trasu přetažením. Improvizovaně začne trasu trubky. Nahrazuje Vytvořit improvizovanou trasu. Přidá tvarovku k trase. Improvizovaně ukončí trasu trubky. Tabulka 3: Potrubí Tlačítko Nástroj Začít přetažením Začít v bodě Přidat tvarovku Přidat bod Popis Začne trasu trubky přetažením tvarovky. Nahrazuje Vytvořit trasu přetažením. Improvizovaně začne trasu trubky. Nahrazuje Vytvořit improvizovanou trasu. Přidá tvarovku k trase. Improvizovaně ukončí trasu trubky. Elektrické trasy Výkresy elektrických tras Nyní můžete vytvořit elektrické výkresy současně s narovnáním sestavy 3D elektrické trasy v PropertyManager Narovnat trasu. Do výkresu můžete vložit pozice a různé elektro tabulky. Tabulky jsou automaticky umístěny tak, že se na geometrii modelu nepřekrývají. K výkresům můžete také přidat tabulky klepnutím na Vložit > Tabulky > Elektro tabulky. Vytvo ení výkresu 1. Otevřete soubor Routing\SensorEnclosure\routeAssy2-_Sensor Enclosure.sldasm. 2. Klepněte na Narovnat trasu (panel nástrojů Elektro) nebo Trasování > Elektro > Narovnat trasu. 3. V PropertyManageru pod položkou Možnosti narovnání vyberte Zobrazit 3D spojky. 4. Zvolte Vytvořit elektro výkres a dále vyberte: Elektro kusovník Tabulka přířezů Tabulka spojek Automatické pozice 163

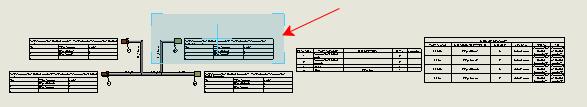

164 SolidWorks Premium 5. Klepněte na. Narovnaná konfigurace bude vytvořena v souboru sestavy tras a dojde k vytvoření souboru výkresu. Výkres obsahuje tabulky a pozice, které jste vybrali v PropertyManageru. Nechte soubory otevřené pro níže uvedený příklad Zvýrazněné vyhledávání. Zvýrazněné vyhledávání Můžete vybrat textové řetězce v elektro (ECAD) výkresu a vyhledat sestavu elektro trasy pro odpovídající položky. Zvýrazněné vyhledávání umožňuje zachytit řetězec textu z položek jako jsou importované schématické výkresy nebo původně vytvořené elektro výkresy. Dále můžete v sestavě elektro trasy hledat odpovídající 3D elektro položky, jako jsou dutiny kabelů, kabely, sestavy, koncové spojky a jiné spojky elektrického trasování. Když Zvýrazněné vyhledávání tyto položky najde, jsou zvýrazněny v grafické ploše a mohou být použity pro další bližší vyhledávání. Aktivace Zvýrazn ného vyhledávání Postup aktivace Zvýrazněného vyhledávání: 1. V podokně úloh vyberte záložku Zvýrazněné vyhledávání. 2. Klepnutím na necháte podokno úloh otevřené. Hledání sou ástí Postup nalezení součásti: 1. V podokně úloh vyberte záložku Text, poté vybertespojka. 2. V grafické ploše výkresu zvětšete oblast zobrazenou níže: 3. V tabulce zvolte buňku, která obsahuje text Part:connector (3pin) female-2. Text se objeví v položce Hledat text v podokně úloh. Můžete také napsat text do pole Hledat text. 164

165 SolidWorks Premium 4. V podokně úloh: a) Klepněte na Najít. Sestava obdrží aktivní dokument a spojka je zvýrazněna ve stromu FeatureManager a v grafické ploše. V podokně úloh se pod položkou Výsledky objeví v poli Název součásti plný název součásti. Kabely vztahující se ke spojce se objeví v Související vodiče/kabely. b) Klepněte na Zoom. V grafické ploše dojde zvětšením ke zvýraznění spojky. Můžete také zobrazit spojku v nenarovnaném pohledu trasy. 5. Ve stromu FeatureManager klepněte pravým tlačítkem myši na Trasu a vyberte Zobrazit konfiguraci. 6. Změňte pohled na Izometrický. 7. V podokně úloh klepněte na Najít. Spojka je opět zvýrazněna. 8. V podokně úloh: a) V položce Související vodiče/kabely vyberte 20gred_2@routeAssy2-_Sensor Enclosure. b) Klepněte na Najít. Kabel bude zvýrazněn v grafické ploše. Rozhraní ECAD Můžete importovat výkresy AutoCad Electrical, EPlan nebo Mentor a použít seznam dat pro řízení tvorby elektrické trasy v SolidWorks. Můžete importovat data klepnutím na Začít pomocí Od/Do sestavy. (panel nástrojů Elektro) nebo přetažením seznamu dat do 165

166 SolidWorks Premium Elektro kusovníky Zdokonalení: Tabulky Elektro kusovník a Tabulka přířezů jsou nyní původní tabulky SolidWorks. Nyní můžete tyto tabulky upravit přidáním nebo vymazáním sloupců a uložit je jako šablony. V kusovníku máte nyní přístup k vlastnostem, které jste přidali v uživatelských sloupcích v knihovně kabelů/vodičů. Pokud chcete přidat uživatelský sloupec do knihovny kabelů/vodičů, klepněte pravým tlačítkem myši na existující záhlaví sloupce, zvolte Vložit, a pak Sloupec doprava nebo Sloupec doleva. TolAnalyst Vytvořené prvky Když provádíte studii tolerancí pomocí nástroje TolAnalyst, bude nyní tento nástroj brát v úvahu kóty a tolerance, které použijete na vytvořené prvky pomocí DimXperta pro díly, a jejich vliv na další prvky v řetězu tolerancí. Ovlivněné vytvořené prvky: Průsečíky Protínající čáry 166

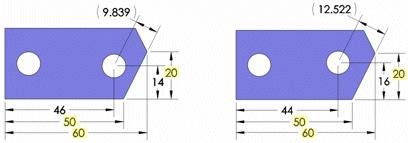

167 SolidWorks Premium Příklad protínajících čar Pomocí nástroje TolAnalyst si můžete vytvořit studii, která bude zjišťovat sestavení tolerancí pro rozměr definovaný od roviny na pravé straně po díru vpravo, znázorněný referenční kótou Umístění roviny je řízeno dvěma vytvořenými prvky - protínajícími čarami, znázorněnými červenou kružnicí. SolidWorks 2008 Studie TolAnalyst nebere v úvahu kóty a tolerance použité na vytvořené prvky. Zobrazí se varovná zpráva o nekompletních řetězech tolerancí. TolAnalyst například nebere v úvahu kóty aplikované na protínající čáru. Hodnoty 20, 50 a 60 se nezmění. TolAnalyst bere v úvahu kóty aplikované na díry. 167

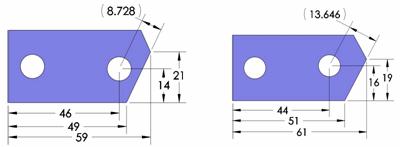

168 SolidWorks Premium SolidWorks 2009 Studie TolAnalyst bvere v úvahu kóty a tolerance aplikované na vytvořené prvky a díry. Nezobrazí se žádné varovné zprávy. Hodnoty 20, 50 a 60 se změní. Sestavy pevných a plovoucích šroubů Když TolAnalyst počítá nejhorší případy podmínek tolerancí, bere nyní v úvahu mezery, které vznikly v důsledku sestav pevných a plovoucích šroubů. Když vyhledáte a omezíte díly v sestavách pomocí šroubů, nová volba Plovoucí šrouby a čepy použije mezery mezi dírami a šrouby ke zvýšení minimálního a maximálního výsledku nejhoršího případu. Každý díl se může pohybovat na vzdálenost, která je rovna radiální vzdálenosti mezi dírou a šroubem. U sestav pevných šroubů se funkce Plovoucí aplikuje pouze na díl s neprůchozími dírami. U sestav plovoucích šroubů se tato funkce aplikuje na oba díly. Funkci Plovoucí můžete také aplikovat na díly, které jsou umístěny a omezeny pomocí vazebních schémat díry a kolíku. Sestavy pevných šroubů Sestavy plovoucích šroubů Šrouby prochází jedním dílem a zavrtávají se do druhého. Šrouby procházíejí oběma díly a jsou spojeny maticemi. Kdy je vhodné použít plovoucí šroub Je-li jedinou funkcí neprůchozích děr poskytnout prostor pro šrouby a mezery se používají jako pomůcka při úpravách sestavy, obvykle se použití plovoucího šroubu nedoporučuje. Pokud se neprůchozí díry také používají k umístění dílů a vy potřebujete znát negativní účinky, které povolují mezery, je použití plovoucího šroubu doporučeno. 168

169 SolidWorks Premium Použití funkce Plovoucí v sestavě pevného šroubu Tento příklad ilustruje účinky, které má plovoucí šroub na měření prováděné s díly omezenými sestavami pevných šroubů. Sestava obsahuje nápravnice, které jsou upevněny k horní desce pomocí 10 mm šroubů. Vyhodnocuje se minimální a maximální vzdálenost mezi vnitřními plochami nápravnic. Horní deska a nápravnice mají následující kóty a tolerance. Sestava pevného šroubu bez funkce Plovoucí Postup vyhodnocení scénáře nejhoršího případu, aniž by byl brán v úvahu plovoucí šroub: 1. Otevřete soubor TolAnalyst\Fixed\Castor.sldasm. 2. V DimXpertManageru klepněte pravým tlačítkem na Studie1 a vyberte možnost Upravit prvek. V PropertyManageru Výsledek pod položkou Parametry analýzy si všimněte, že položka Plovoucí šrouby a čepy není zaškrtnuta. Volba Plovoucí není brána v úvahu. Pod položkou Souhrnné informace analýzy je hodnota Min 48,5 a hodnota Max is 51,5, přičemž celkový rozsah je 3 mm. 169

170 SolidWorks Premium Aby bylo dosaženo minima nejhoršího případu, s ohledem na toleranci polohy 0,5 průměru závitové díry v horní desce, TolAnalyst nasimuluje základní kótu 105 mezi závitovými dírami na kótě Když TolAnalyst simuluje neprůchozí díry u nápravnic na jejich velikosti LMC 11,5, výsledná tolerance polohy bude 1,0, takže základní kóta 27,5 od základny B k dírám může být vypočítána na kótě 28. Když se sestaví díly a není vybrána možnost Plovoucí šroub, TolAnalyst zarovná neprůchozí díly v nápravnicích soustředně s vrtanými dírami v horní desce, takže výsledné minimum nejhoršího případu bude 48,5. Sestava pevného šroubu s funkcí Plovoucí Postup vyhodnocení scénáře nejhoršího případu, s ohledem na plovoucí šroub: V PropertyManageru vyberte možnost Plovoucí šrouby a čepy v nabídce Parametry analýzy. Minimum nejhoršího případu se sníží na 47, zatímco maximum nejhoršího případu se zvýší na 53. Celkový rozsah 6 mm je dvojnásobek rozsahu bez plovoucího šroubu. 170

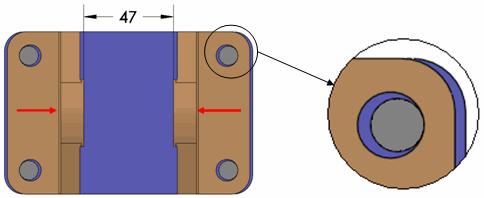

171 SolidWorks Premium Aby bylo dosaženo minimálního výsledku nejhoršího případu, TolAnalyst vypočítává díly stejným způsobem, jak je popsáno v postupu, kde není plovoucí šroub brán v úvahu. Viz Sestava pevného šroubu bez funkce Plovoucí na stranu 169. Po sestavení dílů se nápravnice zatlačí směrem dovnitř (jak je patrné z červených šipek níže), dokud se neprůchozí díry nedotknou šroubů, což bude mít za následek minimální nejhorší případ 47. Použití funkce Plovoucí v sestavě plovoucího šroubu Tento příklad ilustruje účinky, které má plovoucí šroub na měření prováděné s díly omezenými sestavami plovoucích šroubů. Sestava obsahuje nápravnice, které jsou upevněny k horní desce pomocí 10 mm šroubů. Vyhodnocuje se minimální a maximální vzdálenost mezi vnitřními plochami nápravnic. 171

172 SolidWorks Premium Horní deska a nápravnice mají následující kóty a tolerance. Sestava plovoucího šroubu bez funkce Plovoucí Postup vyhodnocení scénáře nejhoršího případu, aniž by byl brán v úvahu plovoucí šroub: 1. Otevřete soubor TolAnalyst\Floating\Castor.sldasm. 2. V DimXpertManageru klepněte pravým tlačítkem na Studie1 a vyberte možnost Upravit prvek. V PropertyManageru Výsledek pod položkou Parametry analýzy si všimněte, že položka Plovoucí šrouby a čepy není zaškrtnuta. Volba Plovoucí není brána v úvahu. Pod položkou Souhrnné informace analýzy je hodnota Min 48 a hodnota Max is 52, přičemž celkový rozsah je 4 mm. 172

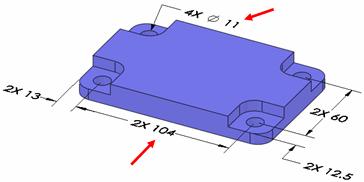

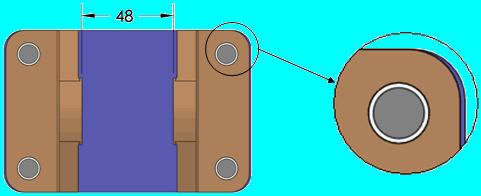

173 SolidWorks Premium Aby bylo dosaženo minima nejhoršího případu, TolAnalyst vypočítává neprůchozí díry v horní desce při jejich velikosti LMC 11, což má za následek toleranci polohy 1. TolAnalyst dokáže simulovat základní kótu 105 mezi dírami v poloze 104. Když TolAnalyst vypočítává neprůchozí díry u nápravnic na jejich velikosti LMC 11, výsledná tolerance polohy bude 1,0, takže základní kóta 27,5 od základny B k dírám může být vypočítána na kótě 28. Když se sestaví díly a není vybrána možnost Plovoucí šroub, TolAnalyst zarovná neprůchozí díly v nápravnicích soustředně s vrtanými dírami v horní desce, takže výsledné minimum nejhoršího případu bude 48. Sestava plovoucího šroubu s funkcí Plovoucí Postup vyhodnocení scénáře nejhoršího případu, s ohledem na plovoucí šroub: V PropertyManageru vyberte možnost Plovoucí šrouby a čepy v nabídce Parametry analýzy. Minimum nejhoršího případu se sníží na 46, zatímco maximum nejhoršího případu se zvýší na 54. Celkový rozsah 8 mm je dvojnásobek rozsahu získaného, když TolAnalyst nebral v úvahu plovoucí šroub. 173

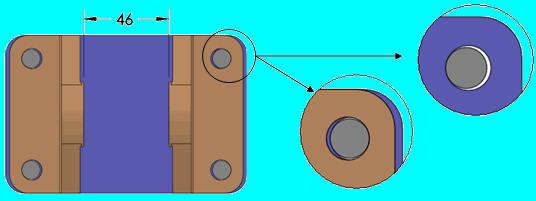

174 SolidWorks Premium Aby bylo dosaženo minimálního výsledku nejhoršího případu, TolAnalyst simuluje díly stejným způsobem, jak je popsáno v postupu, kde není plovoucí šroub brán v úvahu. Viz Sestava plovoucího šroubu bez funkce Plovoucí na stranu 172. Když dojde k sestavení dílů, nápravnice jsou tlačeny proti vnitřním stranám neprůchozích děr horní desky a k vnějším stranám neprůchozích děr nápravnice, což má za následek minimum nejhoršího případu
