1 SolidWorks 2009 Nejdůležitější novinky

2 Obsah Upozornění...iii Úvod...v 1 SolidWorks Standard...7 Zlepšení uživatelského rozhraní...7 Sestavy...9 Velké sestavy...10 Výkresy...12 DWGeditor...15 Instant3D...15 Materiály a vzhledy...17 Pohybové studie...18 Díly...19 Plechový díl...20 Skica...21 Tolerování...23 Svařování SolidWorks Professional a Premium...26 Převody souborů...26 CircuitWorks (Premium)...27 Pohybové studie (Premium)...28 SolidWorks Routing (Premium)...29 TolAnalyst (Premium) SolidWorks Simulation...31 SolidWorks Simulation Professional...31 SolidWorks Simulation Premium...33 SolidWorks Flow Simulation SolidWorks Enterprise PDM...37 Kusovník...37 Zabezpečení...39 ii

3 Upozornění , Dassault Systemes Dassault Systemes SolidWorks Corporation, a Dassault Systemes S.A. company. 300 Baker Avenue, Concord, Mass USA. Všechna práva vyhrazena. Patenty Patenty USA , , , , , , , , , a zahraniční patenty (např. EP a JP ). V USA a jiných zemích probíhá vyřizování dalších patentů. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit, a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks).. Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, včetně elektronických a mechanických prostředků, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami této licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenci SolidWorks Corporation (SolidWorks Corporation License) a ve Smlouvě o poskytování předplacených služeb (Subscription Service Agreement). Žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto záruk. Ochranné známky a autorská práva SolidWorks, DWGeditor, and PDMWorks jsou registrovanými ochrannými známkami a FeatureManager je registrovanou ochrannou známkou DS SolidWorks. Enterprise PDM a SolidWorks 2009 jsou názvy produktů společnosti DS SolidWorks. COSMOSMotion, PhotoWorks a TolAnalyst jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovaná ochranná známka společnosti Geometric Software Solutions Co. Ltd. Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Omezená práva americké vlády. Použití, rozmnožování nebo zveřejnění Vládou podléhá omezením stanoveným ve směrnicích FAR (Komerční počítačový software omezená práva), DFARS (Komerční počítačový software a dokumentace ke komerčnímu počítačovému softwaru) a případně v licenční smlouvě. Smluvní strana/výrobce: Dassault Systemes SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts USA Části tohoto softwaru Siemens Product Lifecycle Management Software III (GB) Ltd. iii

4 Geometric Software Solutions Co. Ltd., mental images GmbH & Co. KG, Microsoft Corporation Tech Soft 3D Dconnexion, IntelliCAD Technology Consortium, Independent JPEG Group. Všechna práva vyhrazena. Technologie prohlížeče Outside In Stellent Chicago, Inc. Části tohoto softwaru zahrnují PhysX od NVIDIA. Části tohoto softwaru podléhají autorským právům a jsou majetkem UGS Corp Části tohoto software Luxology, Inc. Všechna práva vyhrazena. Probíhá vyřizování dalších patentů. Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA , , , , , ; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech najdete v SolidWorks v nabídce Nápověda SolidWorks > O aplikaci SolidWorks. Ostatní části produktu SolidWorks 2009 jsou licencovány od licenciantů společnosti DS SolidWorks Všechna práva vyhrazena. iv

5 Úvod Inovativní software SolidWorks představuje standard v oblasti 3D strojírenského návrhu. SolidWorks nabízí bezkonkurenční funkce pro tvorbu objemových modelů, 2D kreslení a analýzu návrhu. Oproti ostatním 3D systémům CAD také obsahuje mnohem více inovací šetřících čas. O této příručce Tato příručka seznamuje s nejlepšími novinkami mezi novými funkcemi v SolidWorks Komplexní popis změn této verze SolidWorks a plné využití zde prezentovaných funkcí najdete v doprovodné dokumentaci: Co je nového v SolidWorks 2009 představuje koncepty a prezentuje příklady vysvětlené krok za krokem pro mnohé z těchto nových funkcí. Klepnutím na Nápověda > Co je nového tento dokument otevřete. Interaktivní Co je nového. Klepnutím na symbol otazníku vedle nových položek nabídky a titulků nových nebo změněných PropertyManagerů zobrazíte popis z dokumentu Co je nového v SolidWorks O společnosti Dassault Systèmes SolidWorks Corporation, a Dassault Systèmes S.A. company vyvíjí a prodává programové vybavení pro návrh, analýzu a správu produktových dat. Tato společnost je vedoucím dodavatelem softwaru CAD a pomáhá stovkám tisíc uživatelů rychle uvádět výrobky nové generace na globální trh. Softwar SolidWorks umožňuje designérům vyniknout ve svém oboru a přinést daným společnostem větší úspěchy oživením svých návrhů. Nejnovější zprávy, informace či předvedení on-line viz nebo volejte (Severní Amerika) nebo (celosvětově). Změny názvů produktů Produkty COSMOS a SolidWorks byly přejmenovány. Níže uvedená tabulka obsahuje změny názvů produktů uvedených v této příručce. v

6 Předchozí název Software SolidWorks 3D MCAD SolidWorks Office Premium SolidWorks Office Professional PDMWorks Enterprise PDMWorks Workgroup COSMOS COSMOSFloWorks COSMOSMotion COSMOSM COSMOSWorks Advanced Professional COSMOSWorks Designer COSMOSWorks Professional Nový název SolidWorks Standard SolidWorks Premium SolidWorks Professional SolidWorks Enterprise PDM SolidWorks Workgroup PDM SolidWorks Simulation SolidWorks Flow Simulation SolidWorks Motion SolidWorks Simulation Premium SolidWorks Simulation Premium SolidWorks Simulation SolidWorks Simulation Professional vi

7 1 SolidWorks Standard Tato kapitola obsahuje následující témata: Zlepšení uživatelského rozhraní Sestavy Velké sestavy Výkresy DWGeditor Instant3D Materiály a vzhledy Pohybové studie Díly Plechový díl Skica Tolerování Svařování Zlepšení uživatelského rozhraní Podpora více obrazovek a ukotvení nebo neukotvení Nyní je podporováno více monitorů a širokoúhlé obrazovky. Můžete také posunout CommandManager do horní části nebo na stranu okna SolidWorks a ukotvit PropertyManager do horní levé nebo dolní pravé části v grafické ploše. Díky více monitorům a pohyblivým ovladačům máte ničím neomezený pohled na návrh i na příkazy. 7

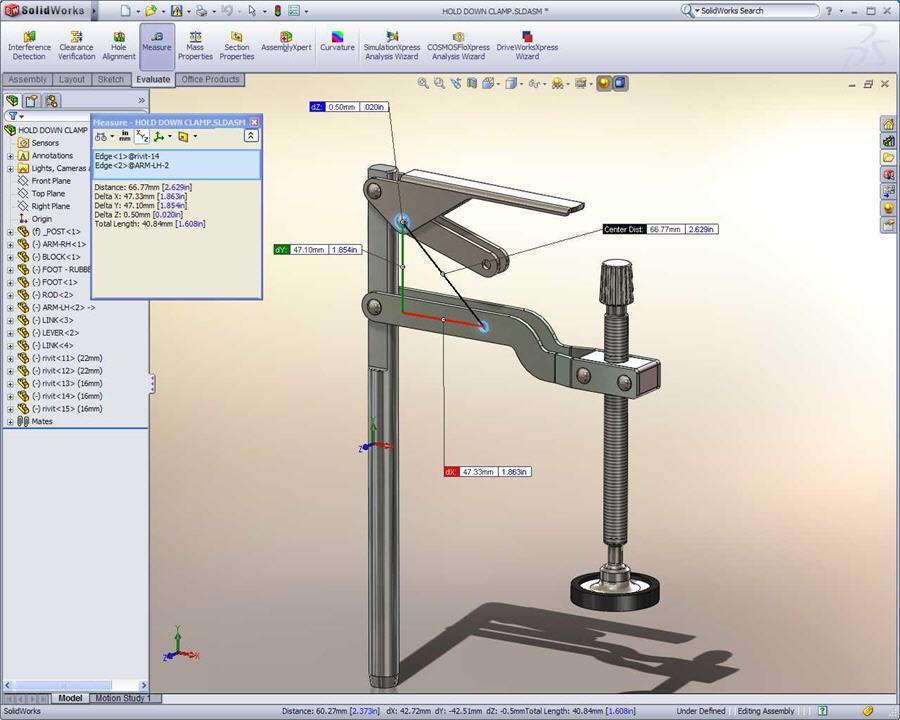

8 SolidWorks Standard Lupa Pomocí lupy můžete kontrolovat model a provádět výběry detailních oblastí modelu, aniž byste museli měnit celkové zobrazení. Tento nástroj vám umožní přepínat mezi velkým obrazem a vysoce detailními pohledy bez opakovaného zaostření. Duální jednotky v nástroji měření Můžete nakonfigurovat nástroj Měření tak, aby zobrazil výsledky s použitím dvou různých jednotek měření (například palce a milimetry). Práce s duálními jednotkami usnadňuje práci v mezinárodním prostředí. Například konstruktéři ze Severní Ameriky mohou pracovat v palcích, zatímco konstruktéři v Evropě nebo Japonsku mohou pracovat v metrických jednotkách. Duální jednotky v nástroji Měření mohou zabránit chybám při převádění. 8

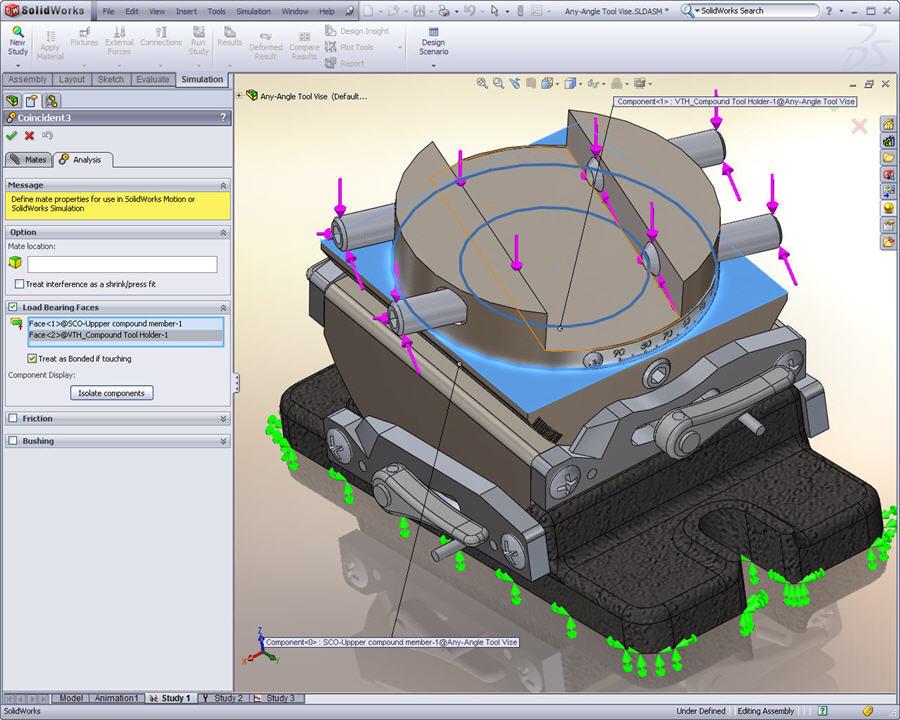

9 SolidWorks Standard Sestavy Kusovník sestavy Nyní můžete vytvořit kusovníky přímo v sestavě, aniž byste museli nejprve vytvořit výkres. Pokud nechcete vytvořit výkresy sestavy, ale potřebujete kusovník, vytvoření kusovníku ze sestavy ušetří čas a umožní manažerům naprojektovat náklady a přírůstky v dřívějších fázích procesu konstrukce. Vazby pro simulaci Můžete nyní zabudovat záměr návrhu do vazeb SolidWorks, a automatizovat tak nastavení Simulace a interakcí díl-díl ve všech studiích v modelu. Můžete definovat kontakt, nalisování a spojení na úrovni vazby. Zachycení záměru návrhu interakcí prostřednictvím vazeb vám umožní automatizovat úlohy simulace. 9

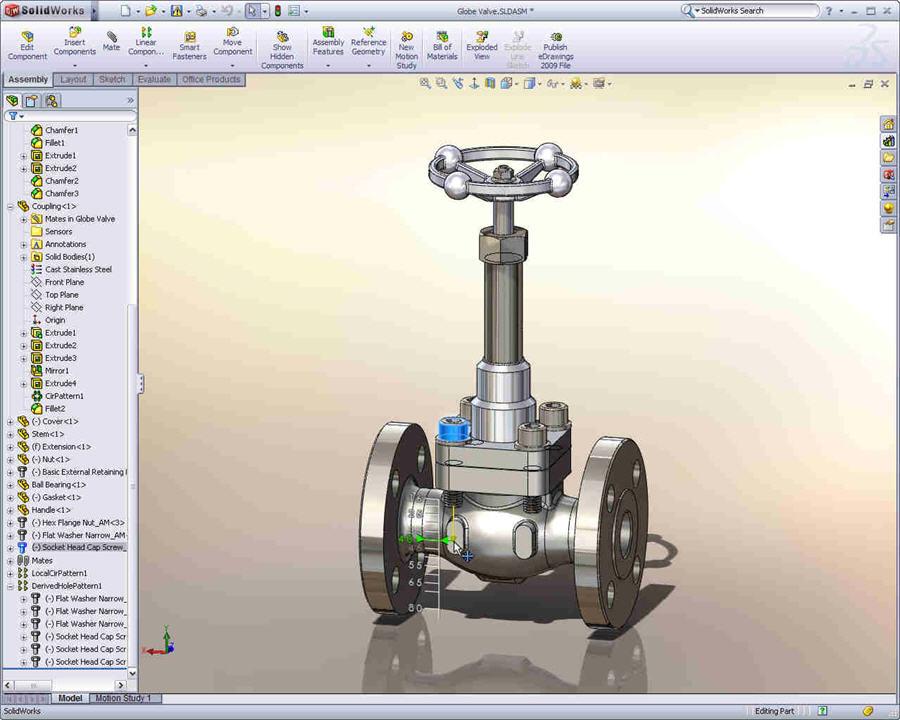

10 SolidWorks Standard Dynamický ovladač délky šroubů Toolbox SolidWorks nyní podporuje dynamický ovladač délky šroubů dodávaných v rámci Toolbox. Uživatelské rozhraní je podobné rozhraní používanému v Instant3D. Dynamický ovladač délky umožňuje úpravy délky šroubů tak, že si můžete být jisti, že používáte správnou délku pro dané použití. Velké sestavy SpeedPak Nová technologie SpeedPak vytváří zjednodušenou verzi složité sestavy bez ztráty referencí. SpeekPak používá podskupinu dílů nebo ploch sestavy, což snižuje dobu otevření, šetří paměť a zlepšuje výkon mnoha operací. Čím větší a komplexnější je sestava, tím větší jsou výhody, které SpeedPak poskytuje. 10

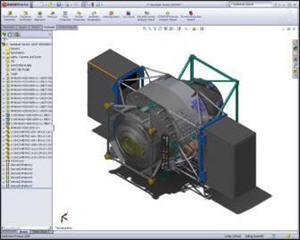

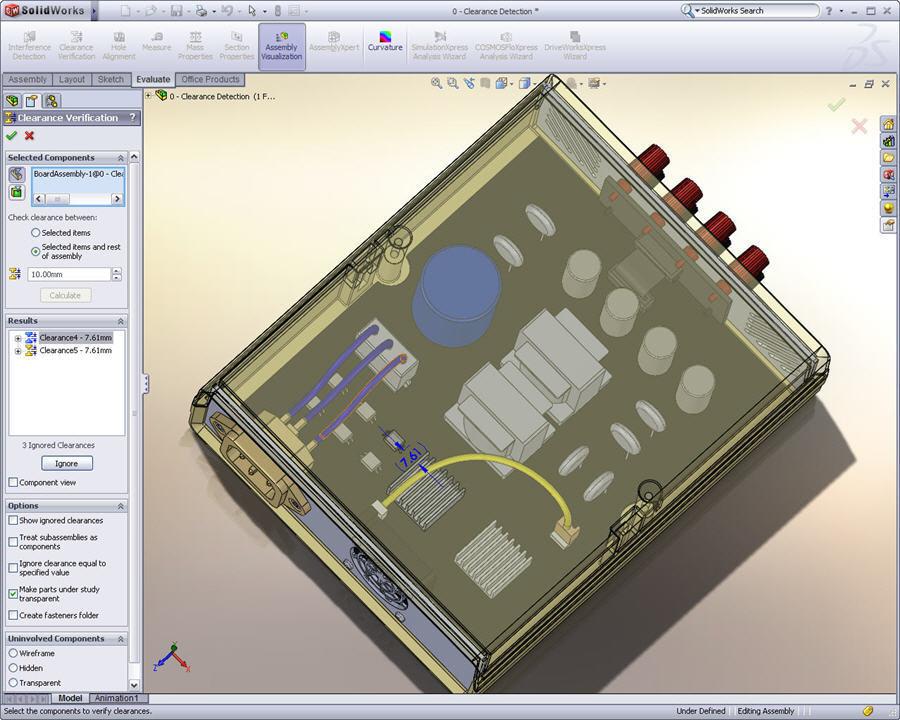

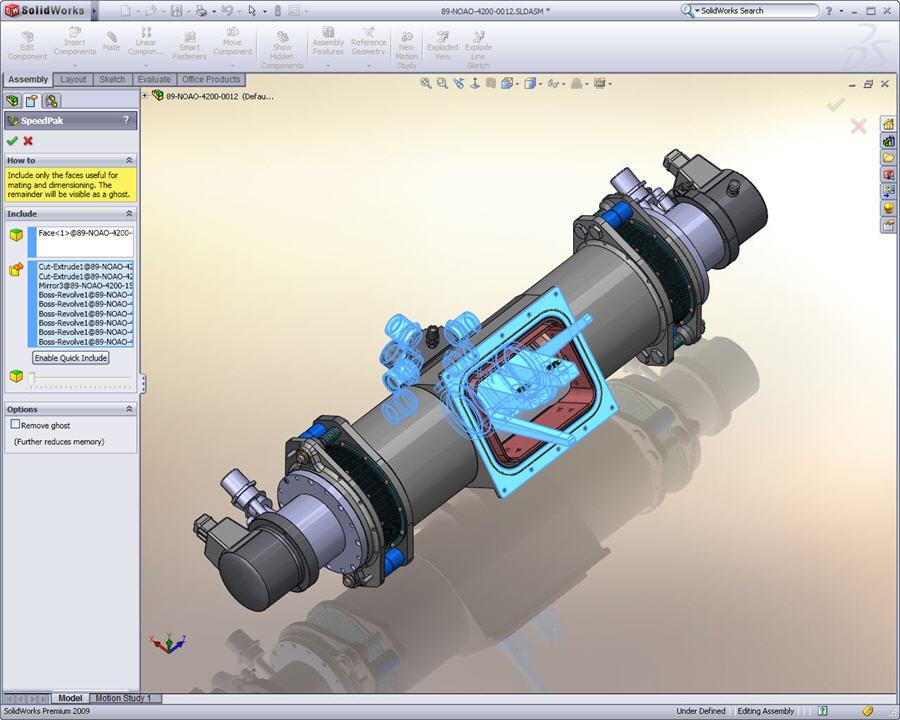

11 SolidWorks Standard Zacházení s velkými sestavami Zlepšení výkonu ovlivňuje výběr oken, manipulaci s podsestavami, přidání nebo úpravu vazeb a práci s výkresy. Nyní můžete vytvořit sestavy, které jsou delší než jeden kilometr. U velkých sestav a výkresů, které s nimi souvisí, je možné provést rychleji zjemnění. Ověření vzdálenosti Nyní můžete provést ověření vzdálenosti pro kontrolu rozteče mezi součástmi v sestavě a vytvořit zprávu o vzdálenostech, které nevyhovují mininmálním hodnotám. Tato schopnost doplňuje Kontrolu přesahů. Kontrola vzdáleností je zvláště užitečná pro výrobce obalů pro elektroniku a přístroje na přeměnu energie a pro konstruktéry v průmyslových oblastech, na které se vztahuje schválení úřadů. Kontrola vzdáleností mezi součástmi, například mezi elektronickými ovládacími prvky, pomáhá zajišťovat správný výkon. 11

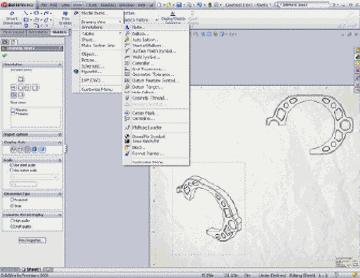

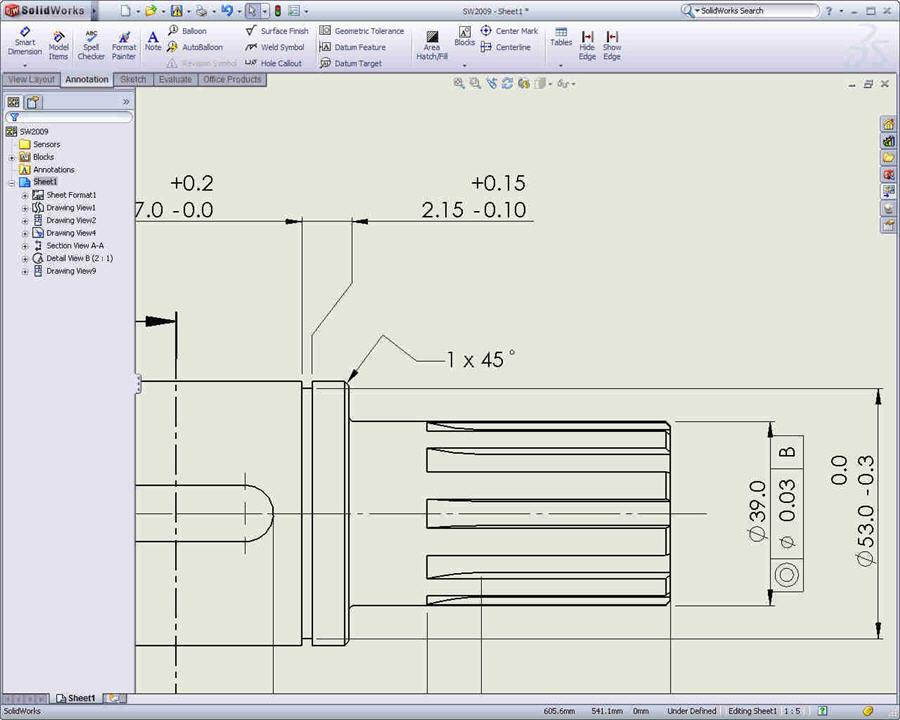

12 SolidWorks Standard Výkresy Výkres Všeobecná zlepšení Zlepšení výkresů zahrnují podporu norem pro detailování, úpravy rozsáhlých kusovníků, zlepšení ovládání umístění detailů, nové možnosti tisku, uživatelské tloušťky čar a styly a detailování pro drážky skici. Zlepšení výkresů šetří čas nebo zlepšují kvalitu výkresu. Vybočení kóty Můžete nyní vybočit vynášecí čáru. Vybočení vynášecí čáry zjednodušuje čtení a interpretaci detailů ve výkresech, snižuje tak možnosti chybné interpretace a s tím souvisejících kvalitativních problémů při výrobě. Vybočení vynášecí čáry, jako např. čáry označující západkový těsnící kroužek, umožňuje snáze pochopit výkres. 12

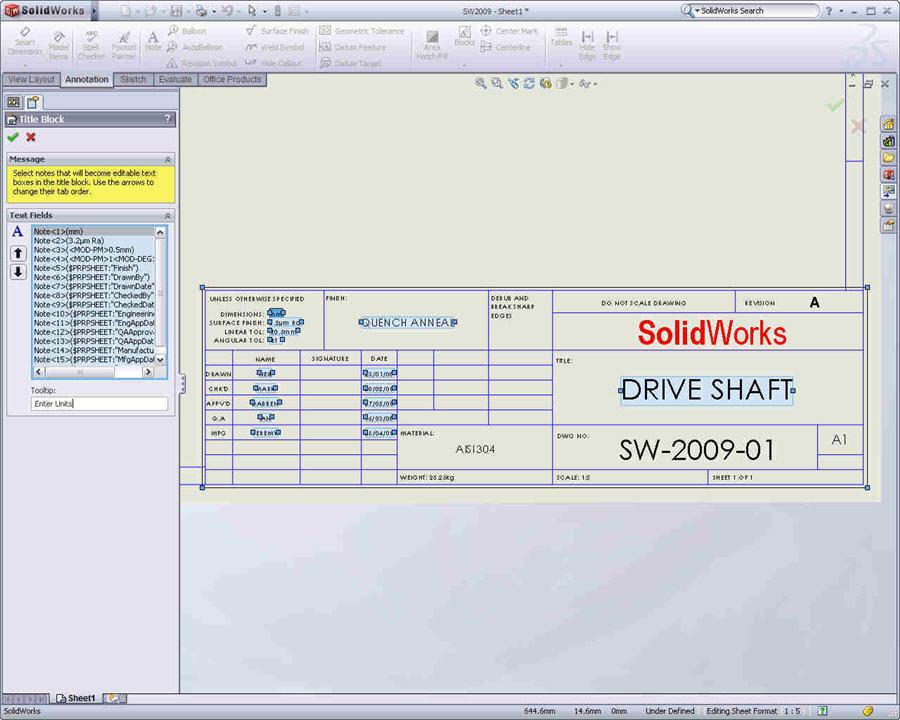

13 SolidWorks Standard Razítko Property Manager Razítko usnadňuje vytvoření a úpravu informací v razítku. Snadněji se dosáhne standardizace a stálé kvality. Zběžné zobrazení listu výkresu Před otevřením výkresu si nyní můžete otevřít jeho náhled. Zběžné zobrazení je režimem jen pro čtení a poskytuje zjednodušenou prezentaci výkresu. Návrháři si mohou rychle zkontrolovat, jestli otevírají správný výkres. Manažeři mohou mnohem jednodušeji řídit pracovní postup a revize. 13

14 SolidWorks Standard Načíst list ze Zběžného zobrazení Po revizi výkresu za použití Zběžného zobrazení můžete zvolit položku Načíst list a upravit jej. Načtení pouze toho listu, na kterém potřebujete pracovat, je velmi rychlé. Otevření výkresu pro specifický list Pro velké a složité výkresy je typický velký počet listů. Nyní můžete načíst vybraný list a na všechny ostatní se podívat ve Zběžném zobrazení. Kontrola malých detailů je na rozsáhlém několikastránkovém výkresu nyní mnohem rychlejší. 14

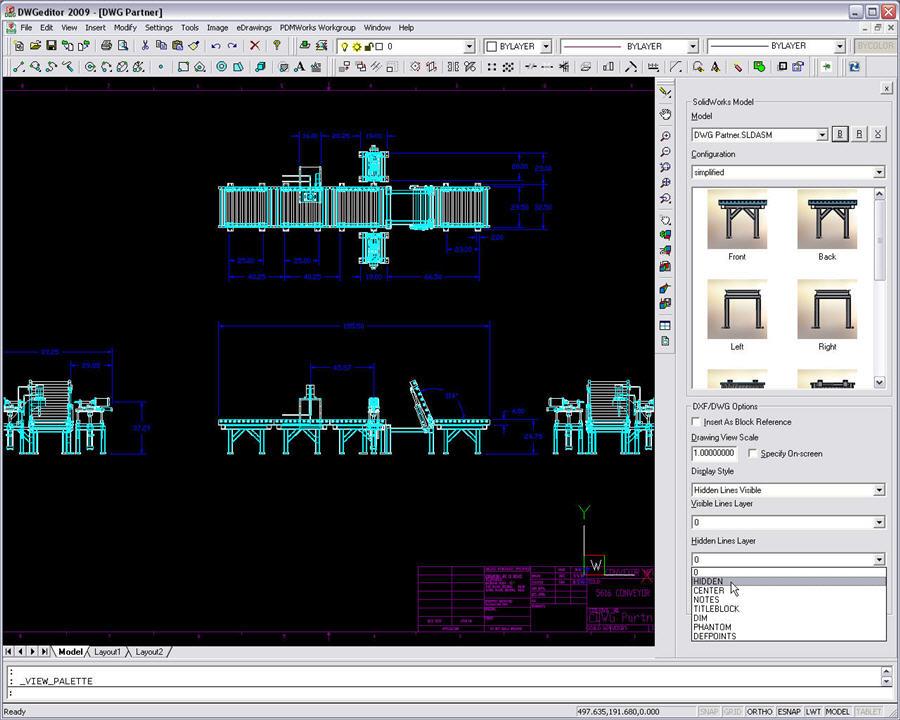

15 SolidWorks Standard DWGeditor SolidWorks 2D Paleta pohledů V systémech 2D CAD jako DWGeditor můžete použít Paletu pohledů pro vytvoření výkresů z dílů a sestav SolidWorks a přidání pohledů do výkresu. Paleta pohledů dovoluje uživatelům 2D CAD vytvořit pohledy výkresu a spojit je s modely SolidWorks. Můžete provést změny v 2D CAD a připojit je zpět k modelům SolidWorks. Instant3D Všeobecná zlepšení Nástroj pro úpravy Instant3D nyní podporuje svařování a úpravu interních obrysů skici. Podpora pro geometrii pole a zrcadlenou geometrii byla zlepšena. Instant3D podporuje klepnutí a přetažení a umožňuje rychlé, intuitivní úpravy s méně klepnutími myší. 15

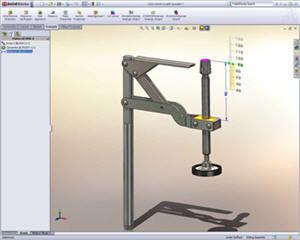

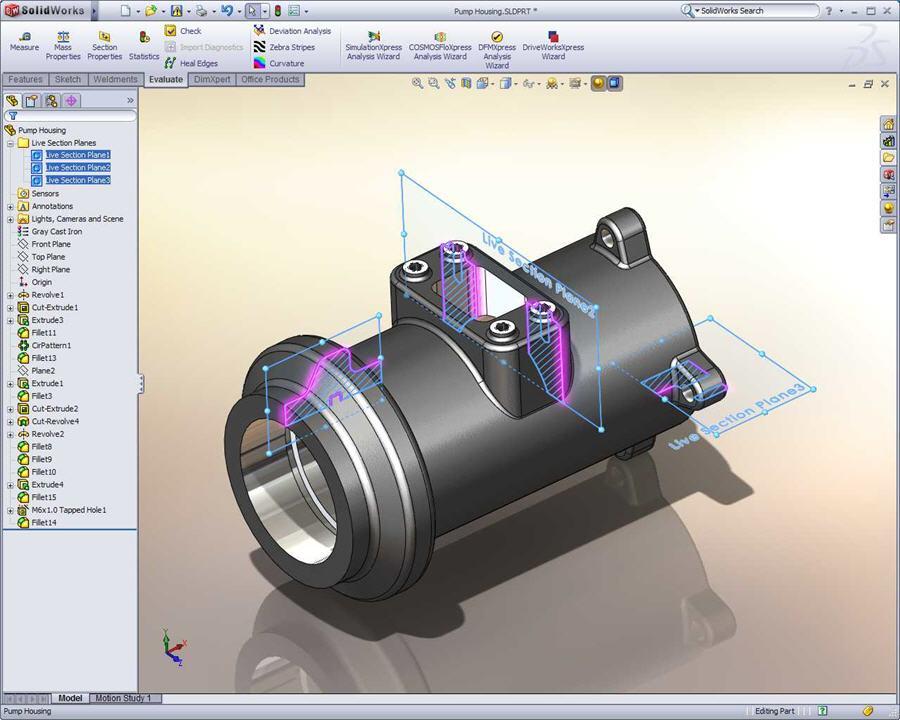

16 SolidWorks Standard Upravit díly v sestavách Instant3D můžete použít pro úpravu jednotlivých dílů uvnitř sestavy a vztahů mezi nimi, jako jsou kritéria vazeb. Použití Instant3D pro díly i sestavy zjednodušuje úpravu návrhu. Zdokonalení pohyblivého řezu Pohyblivý řez Instant3D nyní podporuje simultánní použití mnohočetných rovin řezu a umožňuje vám upravit různé aspekty vašeho návrhu. Konstruktér může nyní použít Instant3D pro plochy se složitějšími díly. 16

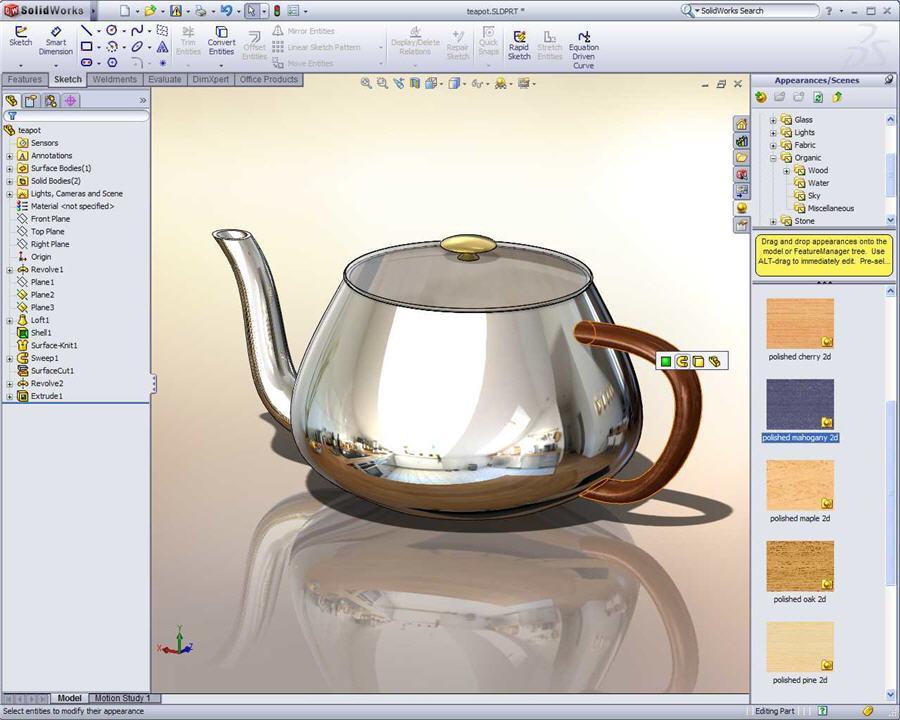

17 SolidWorks Standard Materiály a vzhledy Vzhledy zahrnují Barvu a Textury Ve vzhledech jsou nově zahrnuty barvy a textury. Vizuální atributy modelu jsou prezentovány důsledně v různých režimech, bez ohledu na to, zda je režim RealView vypnut nebo zapnut nebo zda je model vykreslen ve PhotoWorks. Se vzhledy se nyní zachází mnohem důsledněji a jsou dostupné na více místech ve výrobku. Sjednocená databáze materiálů a Uživatelské rozhraní SolidWorks a SolidWorks Simulation nyní sdílejí stejné uživatelské rozhraní pro materiály a sdílejí stejné materiály včetně jejich fyzických vlastností, výchozího šrafování a vzhledů. Vlastní materiály, které vytvoříte, jsou k dispozici jak pro návrh, tak pro simulaci. Společná databáze pro návrh a simulaci ušetří čas uživatelům, kteří se zabývají oběma disciplinami. Pomůže také uživatelům, kteří začínají se simulací, seznámit se s testováním návrhů. 17

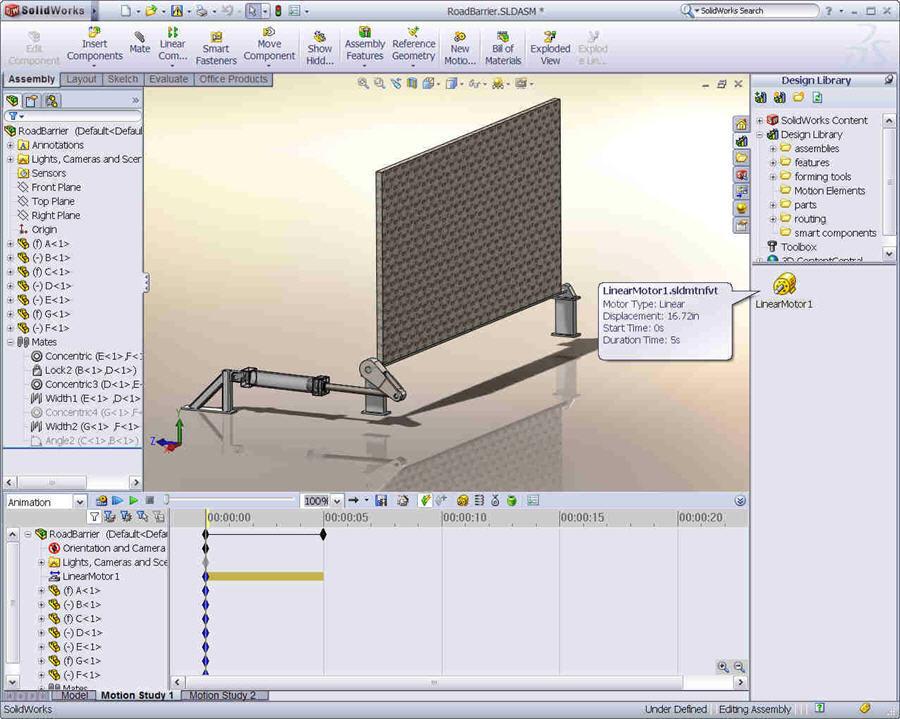

18 SolidWorks Standard Pohybové studie Knihovna návrhů pro prvky pohybu Můžete uložit prvky pohybu, jako jsou pružiny, motory nebo specifikace síly pro opakované použití v jiných modelech. Můžete přetáhnout uložené prvky pohybu z knihovny do vašeho modelu. Opětovné použití návrhu snižuje riziko, že se informace ztratí. Podpora zjednodušeného režimu Pohybové studie pro sestavu lze spustit ve zjednodušeném režimu, aniž by bylo nutné ji předtím vyřešit. Když se pracuje s velkými sestavami v simulaci pohybu, zvyšuje se produktivita. 18

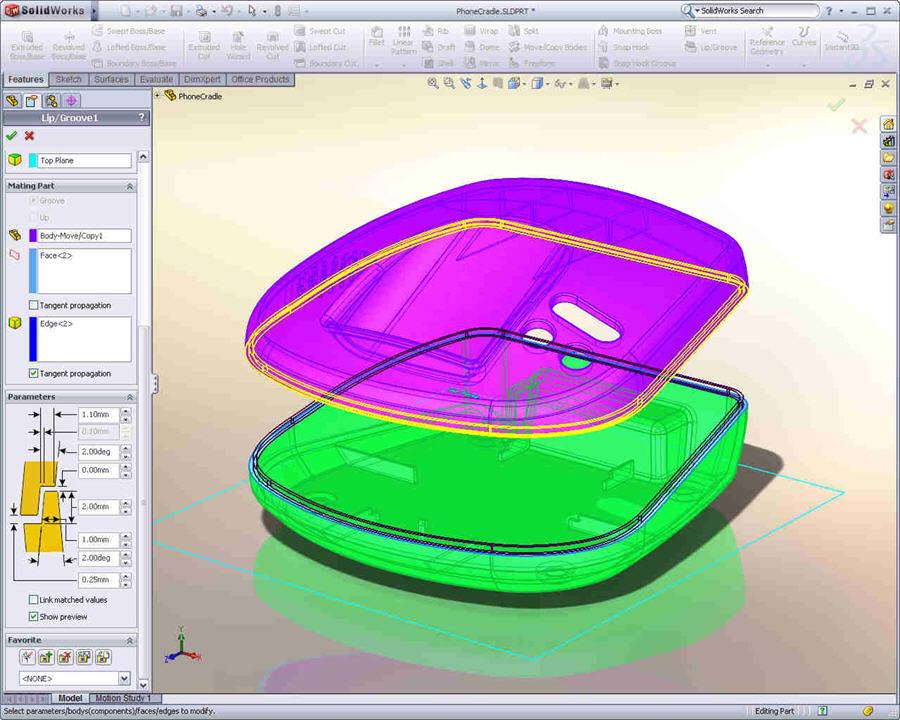

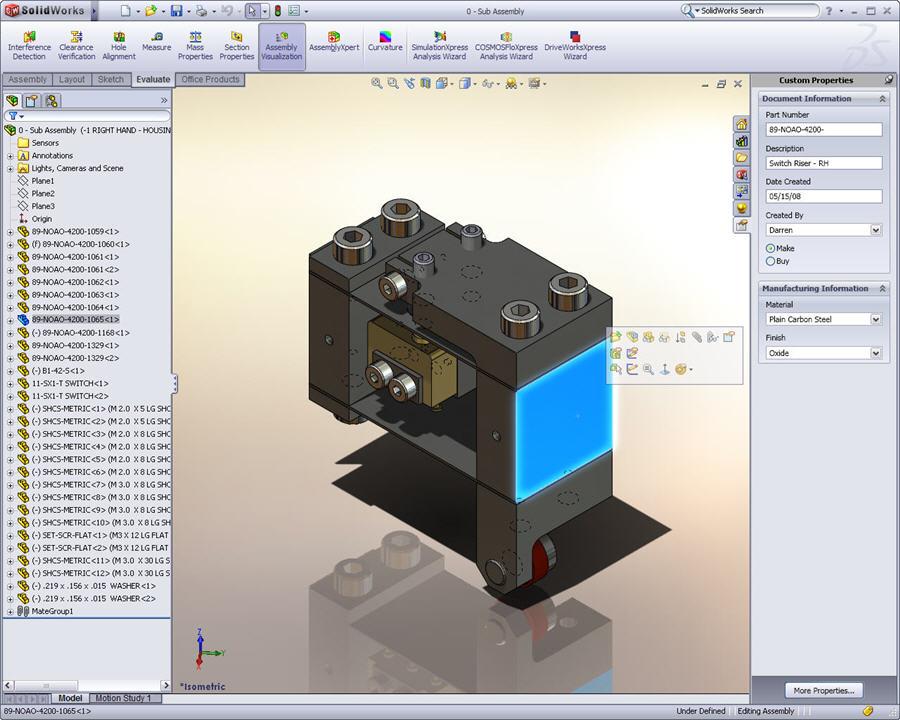

19 SolidWorks Standard Díly Vstupní formulář Uživatelská vlastnost Nyní můžete přidat informace o uživatelských vlastnostech pomocí formuláře, který se otevírá v Podokně úloh. Můžete přidat údaje o vlastnostech k samotnému dílu nebo k dílu, pokud se nacházíte v režimu sestavy. Uživatelská prostředí jsou k dispozici v dílu, sestavě a prostředí výkresů. Přidání uživatelské informace o vlastnosti k souboru dílu umožňuje hledání, sledování a předání údajů do kusovníku. Prvky jazýček a drážka Montážní prvky jazýček a drážka můžete použít pro automatické spojení a sestavení plastových dílů. Když aplikujete úkos na prvek žebra, můžete specifikovat tloušťku žebra na průsečíku žebra se zbytkem dílu. Použití prvků jazýčku a drážky je rychlejší než tradiční metody. Nový prvek úkosu poskytuje lepší kontrolu nad tloušťkou žebra a zajišťuje jednotnější tloušťku dílu. 19

20 SolidWorks Standard Zrcadlený díl s kótami Při vytvoření zrcadleného nebo odvozeného dílu můžete nyní zobrazit kóty skici a prvku originálního dílu ve výkresu. Výhoda uživatele Uživatelé již nemusí ručně znovu vytvářet kótovací schéma na zrcadleném dílu, když vytvářejí výkres. Plechový díl Převod těla na plechový díl Nyní můžete vytvořit plechový díl z objemového dílu. Objemový díl může být převeden přímo do verze narovnaného kovového dílu. To je zvláště užitečné, když je zapotřebí návrh objemu s úkosem pro díl, který se později bude vyrábět jako plechový díl. 20

21 SolidWorks Standard Příčný zlom u plechových dílů Nyní můžete přidat vyztužené příčné zlomy k plechovým dílům pro zpevnění návrhu, odchýlit proud vody, atd. Grafická prezentace příčného zlomu ukazuje výrobci, kam má být příčný zlom umístěn. Grafické příčné zlomy jsou důležité detaily návrhů pro návazné výrobní operace. Skica Křivky řízené rovnicí K vytvoření křivky ve skice můžete nyní použít rovnici. Použití rovnice pro vytvoření křivky zvyšuje flexibilitu a je rychlejší než individuální zadání souřadnic. 21

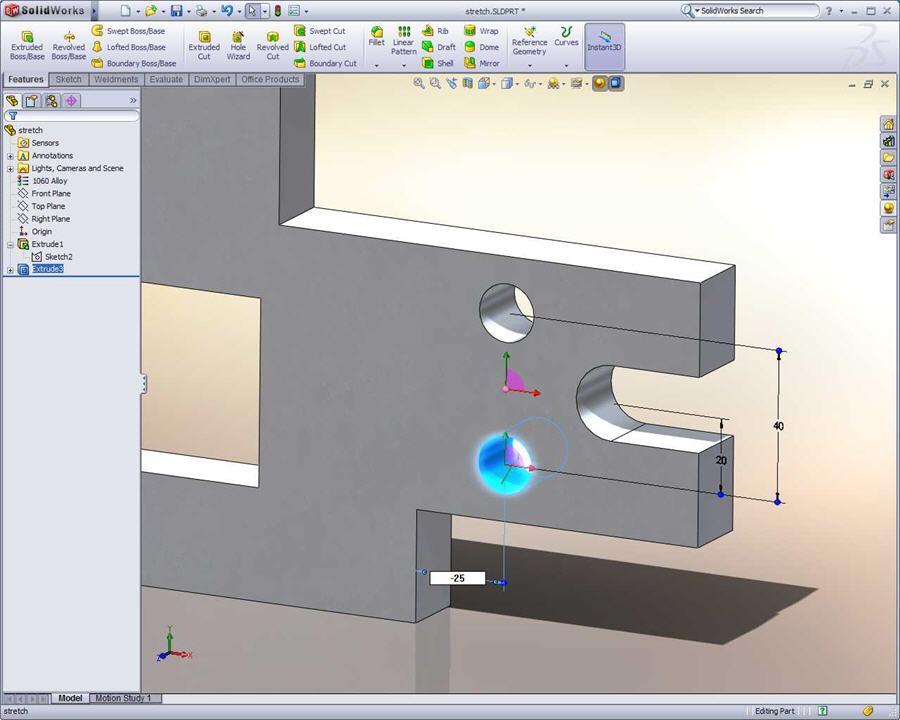

22 SolidWorks Standard Nulové a negativní kóty Můžete nyní specifikovat nulové nebo záporné hodnoty pro kóty skici. Nemusíte používat speciální techniky nebo měnit odkazy kót, abyste obrátili směr kóty nebo nastavili hodnotu kóty na nulu. Entita skici drážky Můžete použít novou entitu skici drážky pro vytvoření čtyř typů drážek: rovné, středové rovné, oblouku třemi body a oblouku ze středu. Nemusíte skicovat jednotlivé čáry a oblouky a určit omezení skicování. 22

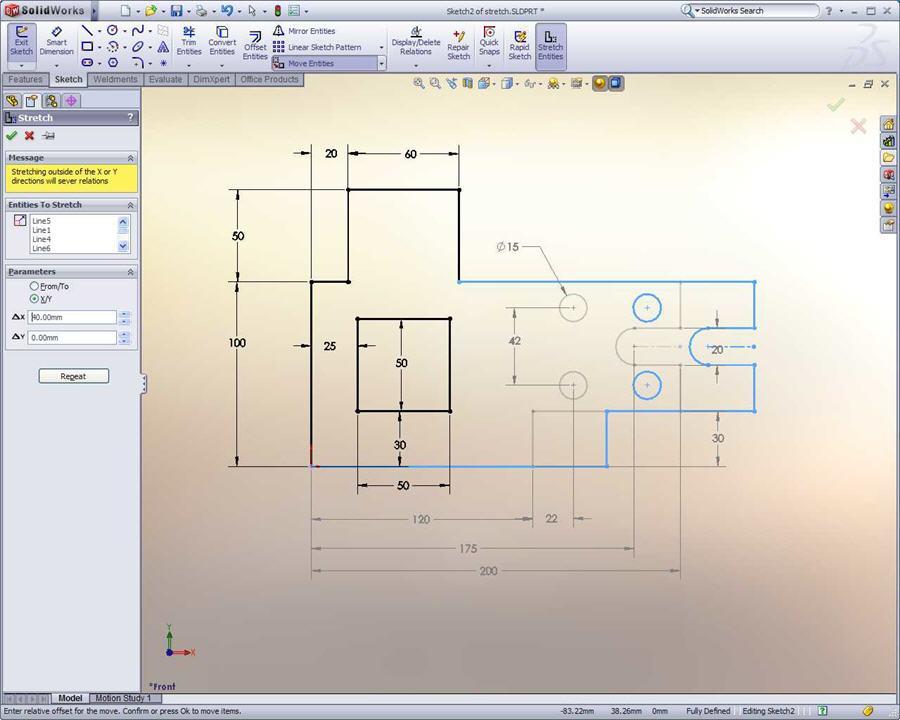

23 SolidWorks Standard Protažení geometrie skici Ve 2D skice můžete nyní protáhnout vícenásobné entity skici jako jednotlivou skupinu namísto toho, abyste museli upravit každou zvlášť. Zpracování vícenásobných entit jako skupiny ušetří čas a klepnutí myší. Vyberte skupinu entit pro společné protažení. Tolerování Podpora DimXpert ISO DimXpert pro díly nyní podporuje normy ISO 1101 a 16792, které určují použití kót a tolerancí a jejich zobrazení 3D. Konstruktéři, kteří pracují podle normy ISO, mohou použít DimXpert pro automatické vytvoření syntaxe a sémantickou opravu popisů kótování a tolerování přímo v modelu 3D. 23

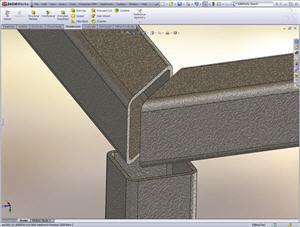

24 SolidWorks Standard Svařování Svarové skupiny Nyní můžete definovat svarovou skupinu, kolekci souvisejících úseků v profilu a aplikovat akce na celou skupinu. Výhody pro zákazníky Můžete provést operace ve skupině s jednou akcí, například změníte zpracování rohu, vytvoříte mezery svaru nebo spojíte všechny úseky. Svarové skupiny mohou obsahovat přiléhající nebo paralelní úseky. Mezery svaru Můžete nyní přidat mezery svaru mezi úseky svaru, aby vznikl prostor pro svarové housenky. Výhoda uživatele Můžete automaticky extrahovat informace o délce řezu, která odpovídá mezeře pro svarové housenky, což zkrátí čas návrhu, snižuje nebezpečí chyb při výpočtu délky řezu a zabezpečuje normované mezery pro svarové housenky. 24

25 SolidWorks Standard Zlepšené oříznutí a prodloužení Nástroj ořiznutí a prodloužení vám umožňuje rozdělit protínající se úseky, určit, zda zachovat nebo rozšířit rozdělenou stranu, specifikovat mezeru svaru mezi protínajícími se nebo sousedícími úseky nebo rozšířit úsek. Tato funkčnost ušetří čas při více manuálních metodách a udržuje seskupení profilů. 25

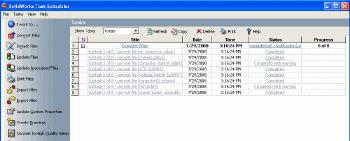

26 2 SolidWorks Professional a Premium Tato kapitola obsahuje následující témata: Převody souborů CircuitWorks (Premium) Pohybové studie (Premium) SolidWorks Routing (Premium) TolAnalyst (Premium) Převody souborů Převody souborů jsou nyní namísto Průvodce převody prováděny Plánovačem úloh SolidWorks. Administrátoři zaznamenají zlepšený výkon v úlohách Plánovače úloh. Obzvláště patrná je zvýšená rychlost převedených souborů při aktualizaci. 26

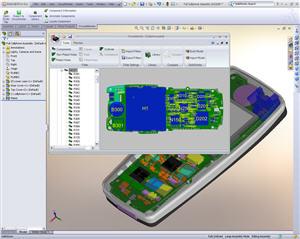

27 SolidWorks Professional a Premium CircuitWorks (Premium) Import IDF a PADS ASCII Doplňkový modul CircuitWorks můžete použít pro automatické vytvoření sestav SolidWorks z desek plošných spojů a jejich součástí, zobrazení obrysů, oblastí vyloučení, regionů a popisů. CircuitWorks podporuje průmyslovou normu Intermediate Data Format (IDF) používanou širokou paletou systémů Electrical CAD (ECAD) pro návrhy desek plošných spojů. CircuitWorks zobrazuje náhled sestavy a pohled na stromovou strukturu dat IDF. Export IDF CircuitWorks můžete použít pro export dílů a sestav SolidWorks ve formátu souborů IDF tak, aby mohly být importovány zpět do systému ECAD. Můžete vytvořit složité tvary PCB v SolidWorks, přenést je přesně do systému ECAD a pak zpět do SolidWorks. Můžete použít srovnávací nástroj CircuitWorks pro kontrolu rozdílů mezi dvěma soubory IDF. 27

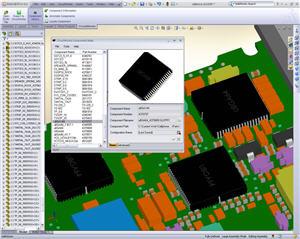

28 SolidWorks Professional a Premium Knihovna elektro součástí CircuitWorks Součásti, které vytváří CircuitWorks, můžete nahradit složitějšími modely, které CircuitWorks pak použije v následných deskách. Knihovna urychluje proces vytvoření konečné sestavy SolidWorks. Každý díl, který vytvoříte, se automaticky přidá do knihovny součástí. Pohybové studie (Premium) 2D mechanismy ve skicách rozvržení Nyní můžete spustit studie Animace a Analýza pohybu pro mechanismy skici rozvržení, které vytváříte z bloků skic. Můžete simulovat základní provoz 2D mechanismů ve skicách rozvržení před potvrzením doby pro detailní návrh. Experimentování v prostředí skici před vytvořením modelů 3D může ušetřit značné množství času, když implementujete nové koncepty návrhu. Můžete simulovat rovinný pohyb, a tím zlepšit a urychlit návrh mechanismů 2D. 28

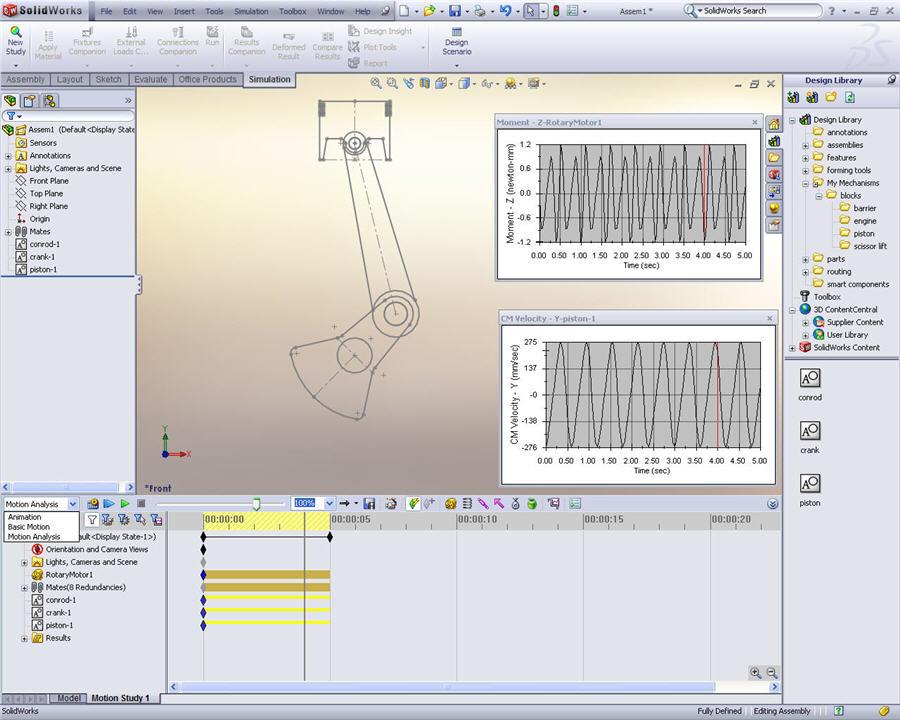

29 SolidWorks Professional a Premium Podpora zjednodušeného režimu Pohybové studie pro sestavu lze spustit ve zjednodušeném režimu, aniž by bylo nutné ji předtím vyřešit. Když se pracuje s velkými sestavami v simulaci pohybu, zvyšuje se produktivita. SolidWorks Routing (Premium) Narovnání trasy a vyčištění výkresu SolidWorks Routing může nyní vytvořit narovnaný výkres elektrické trasy, například kabelu nebo kabelového svazku, s narovnanými pohledy a detaily dokumentace, jako jsou souhrnné informace o obvodu a tabulky uspořádání vývodů konektorů. Tabulky jsou umístěny automaticky, aby se minimalizovala nutnost manuálního čištění. Výrobní výkresy pro kabely nebo trasy kabelových svazků lze jednodušeji vytvořit. Úlohy čištění typicky požadované pro výkresy kabelového svazku jsou také automatizované. 29

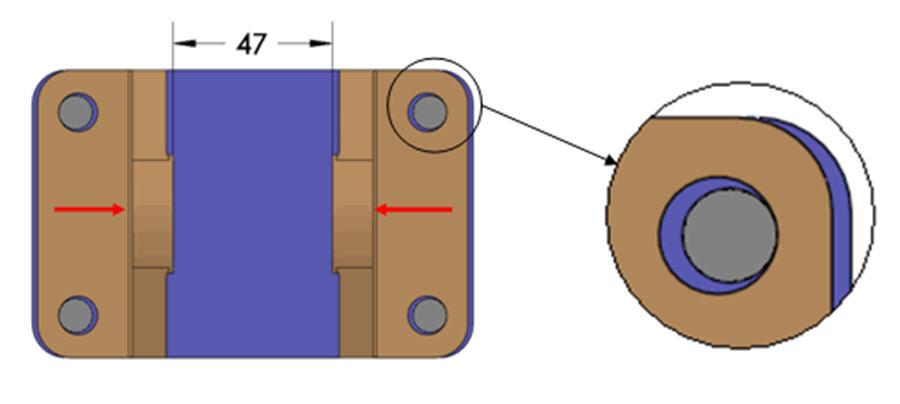

30 SolidWorks Professional a Premium TolAnalyst (Premium) Podpora pevných a plovoucích šroubů TolAnalyst nyní zohledňuje vzdálenosti nalezené v sestavách, které obsahují pevné a plovoucí šrouby, při výpočtu nejhoršího případu podmínek tolerance. Při nastavení simulací tolerance TolAnalyst si můžete vybrat plovoucí šrouby a kolíky. Můžete přesně simulovat podmínky sestavy a otestovat schémata kótování a tolerancí. 30

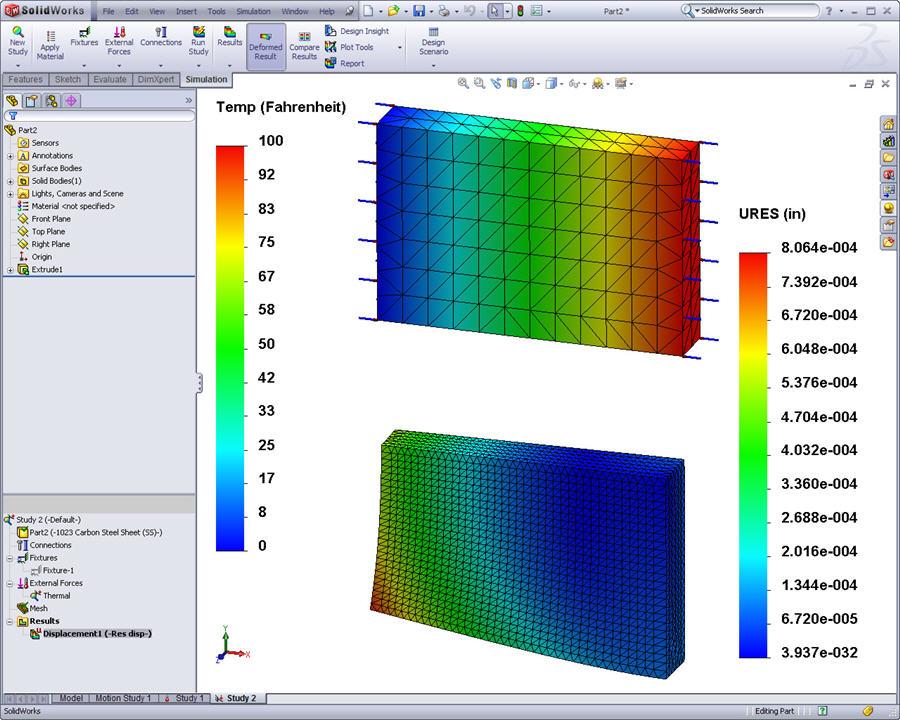

31 3 SolidWorks Simulation Tato kapitola obsahuje následující témata: SolidWorks Simulation Professional SolidWorks Simulation Premium SolidWorks Flow Simulation SolidWorks Simulation Professional Sítě pro teplotní studie Interakce teplotních studií se statickými a nelineárními studiemi nyní zahrnuje nestejné sítě. Teploty z teplotní studie s určitými vlastnostmi sítě jsou hladce interpolovány do statické nebo nelineární studie s různými vlastnostmi sítě. Nyní je ještě jednodušší a více produktivní použít pro určení tepelného napětí teplotní pole vypočítané aplikací SolidWorks Simulation. 31

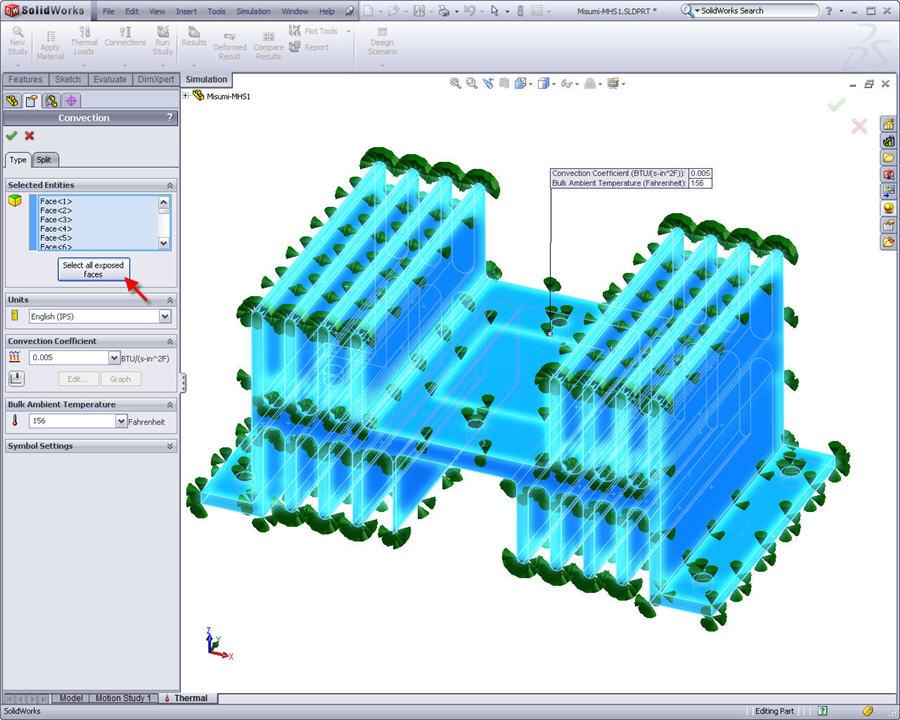

32 SolidWorks Simulation Výběr jedním klepnutím pro tepelné podmínky Klepněte na jeden ovládací prvek pro výběr všech vystavených ploch dílu nebo sestavy pro použití tepelných zatížení. Tato nová možnost je dostupná v PropertyManagerech Teplota, Tepelný tok, Síla tepla, Záření a Konvekce. Konstruktéři rychleji dosáhnou požadovaných výsledků díky eliminaci časově náročného kroku výběru všech ploch požadovaných pro záření nebo studii konvekce. Deformované díly SolidWorks z výsledků Nyní můžete uložit deformovaný stav sestavy jako nový dokument vícetělového dílu nebo jako novou konfiguraci. Můžete uložit díl SolidWorks nebo konfiguraci, která zachytí deformovaný tvar pro přesnější dokumentaci sestavy nebo pro použití v následné studii. 32

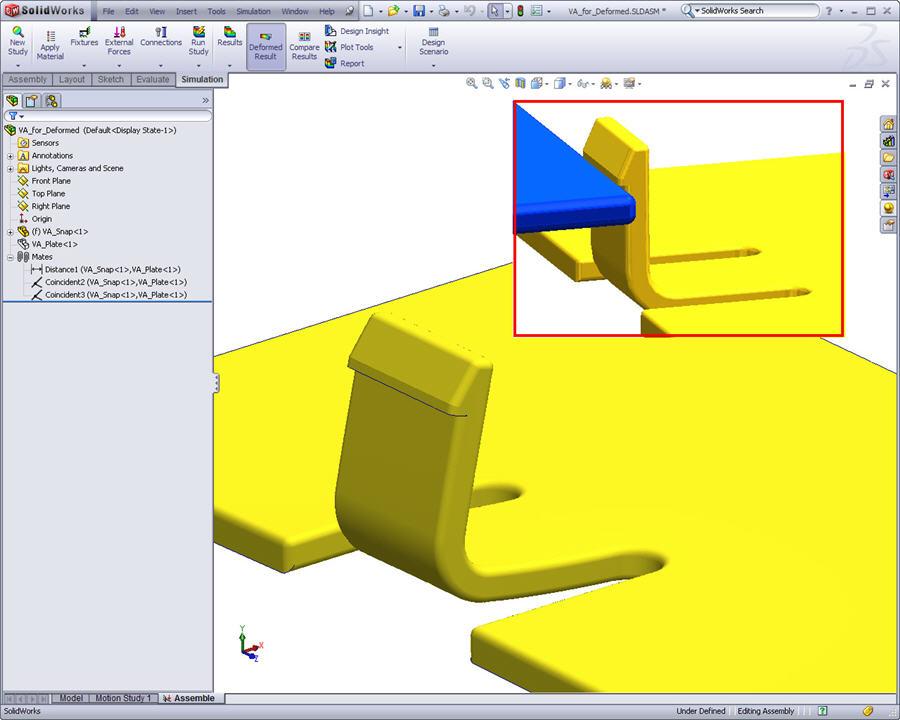

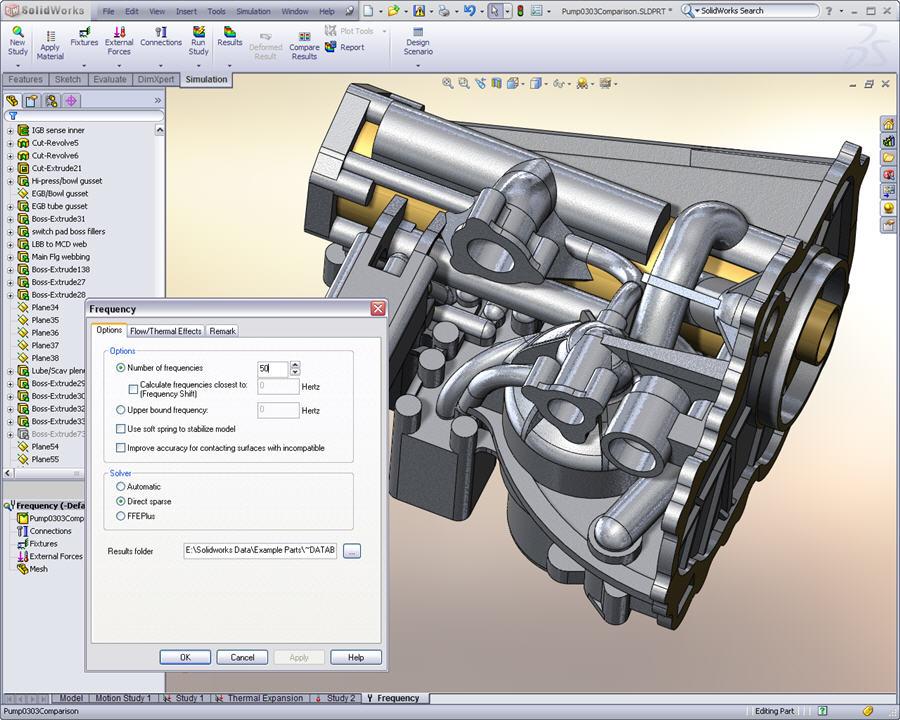

33 SolidWorks Simulation 64bitová podpora pro frekvenční studie a studie vzpěru Frekvenční studie a studie vzpěru, které jsou náročné na prostředky, využívají nyní rozšířené paměti v 64bitových počítačích pro optimalizaci výkonu při řešení velkých problémů. Konstruktéři již nemusí dělat při návrzích kompromisy. Řešitel Sparse řeší velké modely optimalizací přidělení paměti pro frekvenční studie a studie vzpěru. SolidWorks Simulation Premium Kompozitní skořepiny Nyní můžete definovat kompozitní skořepiny až s 50 vrstvami. Orientace vrstev je zobrazena dynamicky, aby poskytovala vizuální i analytickou zpětnou vazbu. Konstruktéři mohou jednoduše vytvořit kompozitní materiály. Nástroj SolidWorks Simulation umožňuje okamžitou vizuální zpětnou vazbu ohledně orientace kompozitní vrstvy. 33

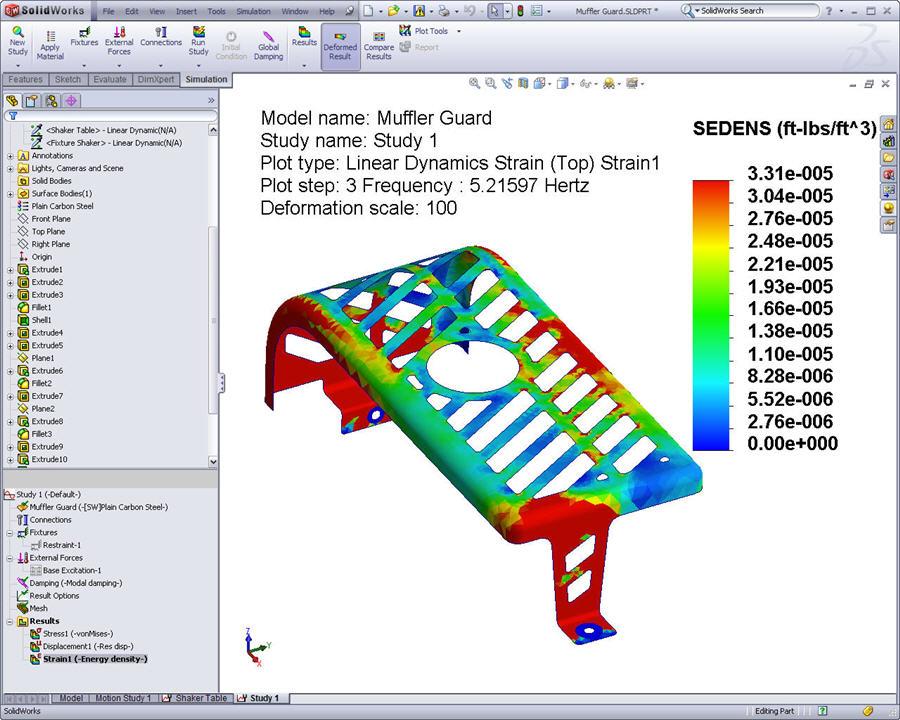

34 SolidWorks Simulation Hustota energie v lineární dynamice Obrázky hustoty deformační energie byly přidány ke standardním typům obrazů v lineární dynamice. Výpočty hustoty deformační energie pomohou konstruktérům lépe pochopit, jaké části jejich návrhu jsou nejaktivnější v dynamické situaci. Po prohlédnutí těchto obrázků mohou konstruktéři lépe zvolit zlepšení v oscilujícím prostředí. Vzdálená hmota v lineární dynamice Pro lineární dynamické studie mají konstruktéři nyní možnost zacházet s objemovými tělesy jako se vzdálenou hmotou. Těla, se kterými se nakládá jako se vzdálenými hmotami, jsou vyloučená ze síťování, ale jejich vlastnosti hmoty a momenty setrvačnosti se zohledňují ve frekvenčních a dynamických analýzách. Aplikace vzdálené hmoty redukuje velikost sítě a urychluje proces řešení, zvláště pro velké sestavy, které jsou vystavené prostředí s dynamickým zatížením. 34

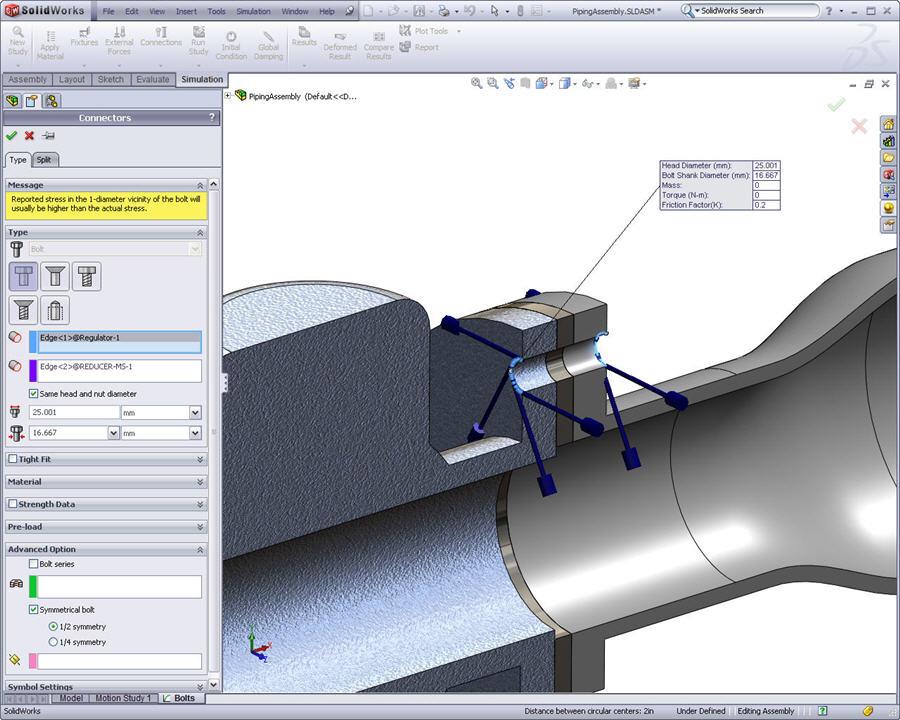

35 SolidWorks Simulation Symetrické a vícedílné šrouby v nelineárních studiích Nyní můžete definovat šrouby na dírách rozdělených rovinou souměrnosti nebo více než dvěma díly v nelineární studii. Konstruktéři rychleji dosáhnou výsledků u svých modelů tím, že eliminují časově náročný postup. SolidWorks Flow Simulation Podpora více procesorů Průtoková řešení jsou řetězová a jejich dokončení může trvat několik hodin. Podpora více jader a více procesorů umožňuje, že Flow Simulation běží 1,3 až 1,5krát rychleji než v předchozích verzích. Vícedílné a symetrické šrouby mohou být definovány ve statických i nelineárních studiích. Podpora více procesorů a více jader urychluje tvorbu sítě a aktivitu řešiče. 35

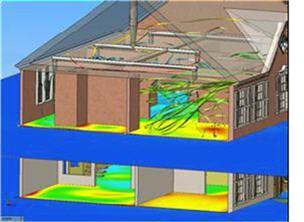

36 SolidWorks Simulation Záření a nenewtonovské modely Nyní můžete zahrnout těla, která jsou pro sluneční záření transparentní. Můžete také testovat údaje týkající se nenewtonovských tekutin. Můžete simulovat skleníkový efekt zahrnutím těl, která jsou pro sluneční záření transparentní. Zlepšená použitelnost Uživatelské rozhraní Flow Simulation je nyní podobné uživatelskému rozhraní SolidWorks. Nyní můžete upravovat popisy pro zátěže a vizualizaci mezních podmínek. Můžete také prozkoumat schémata řezů pro zpětnou vazbu. Flow Simulation se snadněji používá. Uživatelé mohou prozkoumat schémata řezů a získat data pro vykreslení v tabulce. 36

37 4 SolidWorks Enterprise PDM Tato kapitola obsahuje následující témata: Kusovník Zabezpečení Kusovník Kusovník výkresu a sestavy SolidWorks Tabulky kusovníku vytvořené v souborech výkresu a sestavy SolidWorks jsou nyní zobrazeny v Enterprise PDM. Kusovníky jsou zobrazeny se jmény, které jsou jim přiřazeny ve stromu FeatureManager SolidWorks. Kusovníky SolidWorks můžete nyní v Enterprise PDM vyzvednout, upravit a odevzdat. Kusovník sestavy v SolidWorks může být nyní zobrazen a upraven v SolidWorks Enterprise PDM. 37

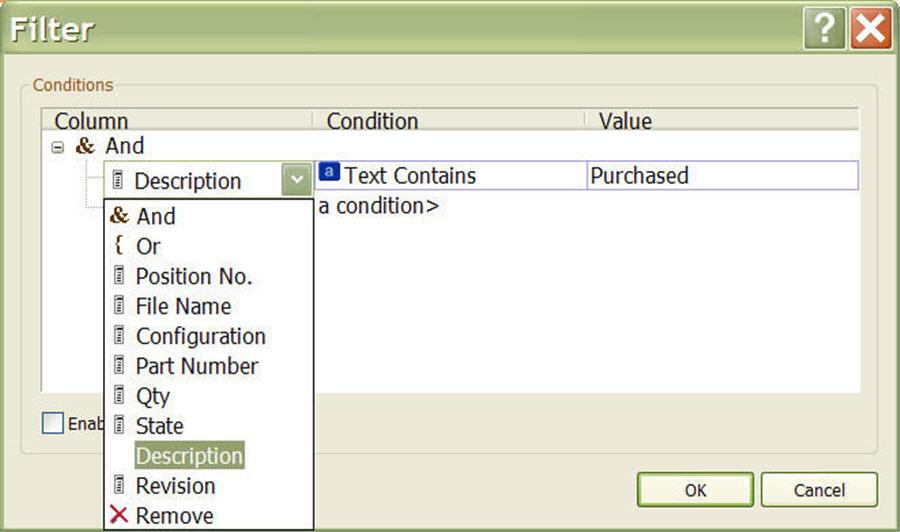

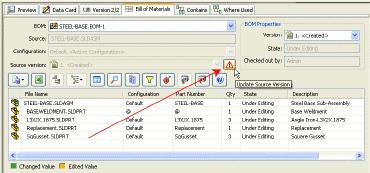

38 SolidWorks Enterprise PDM Pojmenované kusovníky Po vytvoření pojmenovaného kusovníku je tento kusovník spojen se svým zdrojem buď jako vypočítaný kusovník nebo kusovník pro sestavu nebo výkres SolidWorks. Po odevzdání nové verze zdroje můžete aktualizovat pojmenovaný kusovník. Zobrazení a úprava kusovníků v Enterprise PDM má rozsah od kusovníku s jednoduchou strukturou až po kusovníky výkresů a sestav vytvořených uživatelem. Záložka kusovníku v podokně Průzkumníka souborů zobrazuje verzi aktualizace zdroje, což umožňuje asociativní pojmenované kusovníky. Restrukturalizace kusovníků a použití filtrů K pojmenovaným kusovníkům můžete nyní přidat řady, sloupce a čísla pozic. Můžete znovu uspořádat a seřadit sloupce a položky filtru založené na proměnných zobrazených v tabulce. Mnohem snadněji můžete nalézt a zobrazit informace v kusovnících. Dialogové okno Filtr, které je dostupné ze záložky kusovníku Průzkumníka souborů, umožňuje nastavit filtry pro použití v kusovnících. 38

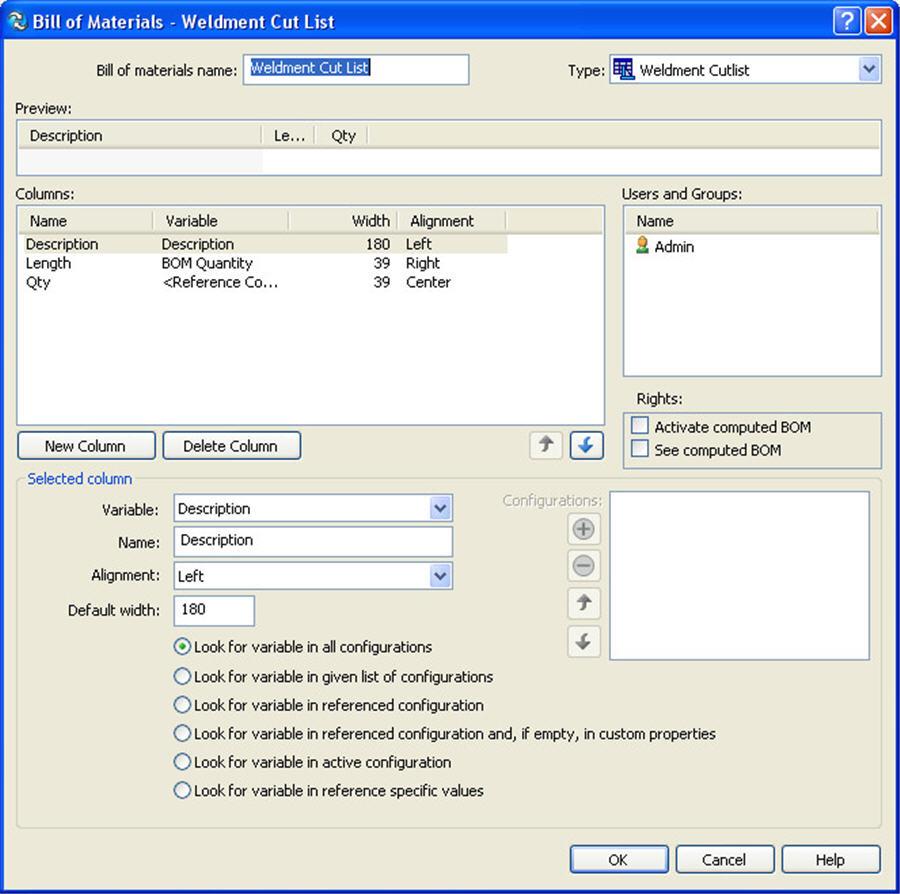

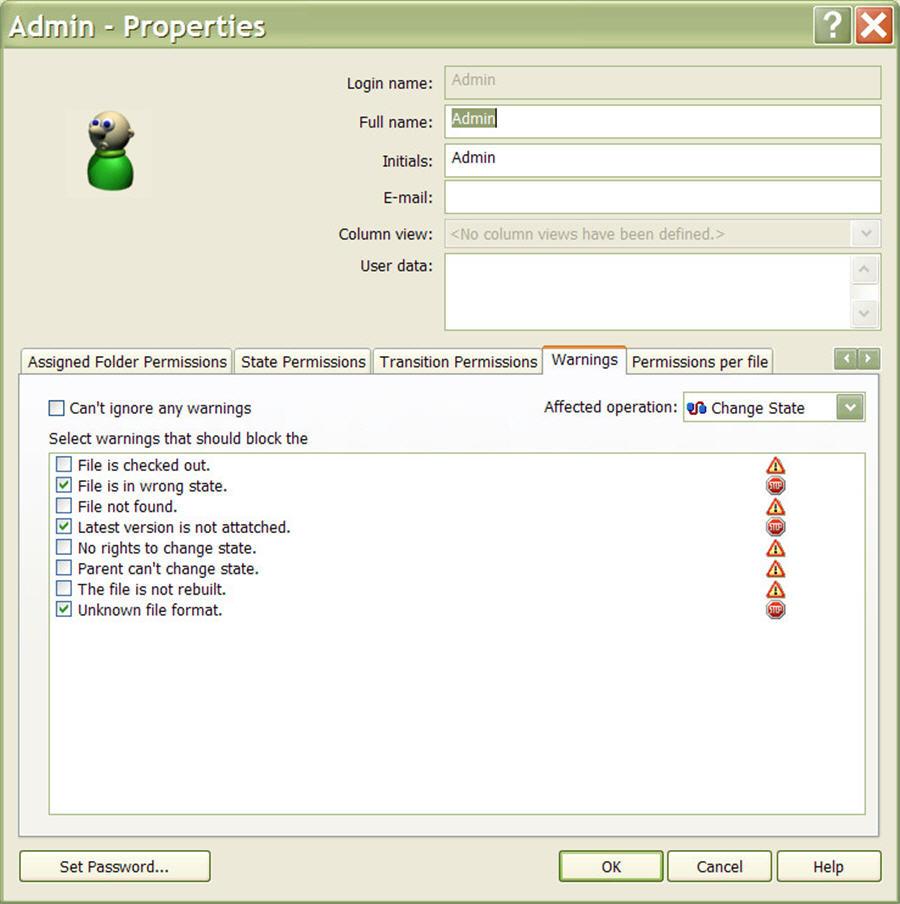

39 SolidWorks Enterprise PDM Tabulky přířezů a kusovníky svařování Nyní si můžete nechat zobrazit tabulku přířezů nebo kusovník svařování pro svařovaný díl, pokud tyto typy kusovníku administrátor nakonfiguroval pro zobrazení. Výhody pro zákazníky Uživatelé mají nyní další možnosti zobrazení kusovníku v rámci SolidWorks Enterprise PDM. Zabezpečení Dialogové okno Seznam kusovníků v nástroji správce Enterprise PDM vám umožní nastavit parametry pro zobrazení tabulky přířezů. Zlepšené zabezpečení varování mohou blokovat operace Pokud se objeví varování pro jeden nebo více souborů, může být schopnost uživatele odevzdávat soubory omezená. Administrátor může vybrat specifická varování pro zablokování odevzdávání nebo jiných operací. Varování umožňují administrátorům lepší kontrolu nad procesem schvalování a zajišťují vyšší kvalitu dat a méně výrobních chyb. Varování mohou například pomoci zajistit, aby výkres odrážel poslední změny provedené na dílu. Záložka Varování v dialogovém okně uživatelské Vlastnosti poskytuje možnosti operací s novým blokem. 39
