1 popis: určení: fotodokumentace: Montážní profil MS systémový prvek SaMontec, kapitola Konstrukce TZB pro zhotovení bezpečných, stranově i výškově nastavitelných konstrukcí, vhodné pro upevňování rozvodů potrubí a elektroinstalace, zhotovování příček, stěnových konzol a rámů pro univerzální použití TYP MS 27/18 TYP MS 28/30 TYP MS 30/15 TYP MS 38/40 TYP MS 40/60 technický náčrt:: TYP MS 27/18 TYP MS 28/30 TYP MS 30/15 TYP MS 38/40 TYP MS 40/60 materiál: ocel DX51D+Z 275 NA-C (materiál č Z) dle DIN EN povrchová úprava: galvanické zinkování, ca. 20 µm rozměry: typové označení MS 27/18, 28/30, 30/15, 30/40 a 40/60 udává rozměry: šířka/výška profilu (B/H) B šířka montážního profilu MS (27, 28, 30, 38, 40 mm) H výška montážního profilu MS (18, 30, 15, 40, 60 mm) L délka montážního profilu MS (2000, 3000, 6000 mm) s tloušťka montážního profilu MS (1,25, 1,75, 2,00, 3,00 mm) [strana 1]

TYP MS 28/30 TYP MS 30/15 TYP MS 38/40 TYP MS 40/60 materiál: ocel DX51D+Z 275 NA-C (materiál č. 1.0226+Z) dle DIN EN 10327 povrchová úprava: galvanické zinkování, ca.

2 Montážní profil MS typ kód B [mm] H [mm] L [mm] s [mm] m [kg/m] m [kg/ks] balení [ks] MS 27/18-2m ,25 0,66 1,32 20 MS 27/18-3m ,25 0,66 1,98 10 MS 27/18-6m ,25 0,66 3,96 1 MS 28/30-2m ,75 1,25 2,50 8 MS 28/30-3m ,75 1,25 3,75 8 MS 28/30-6m ,75 1,25 7,50 1 MS 30/15-2m ,00 0,95 1,90 1 MS 30/15-3m ,00 0,95 2,85 1 MS 38/40-2m ,00 2,00 4,00 5 MS 38/40-3m ,00 2,00 6,00 4 MS 38/40-4m ,00 2,00 8,00 1 MS 38/40-6m ,00 2,00 12,00 1 MS 40/60-4m ,00 3,91 15,64 1 MS 40/60-6m ,00 3,91 23,46 1 vysvětlivky: Montážní profil MS typové označení MS 27/18, 28/30, 30/15, 30/40 a 40/60 udává rozměry šířka/výška profilu (B/H) B šířka montážního profilu MS [mm] H výška montážního profilu MS [mm] L délka montážního profilu MS [mm] s tloušťka montážního profilu MS [mm] m hmotnost [kg/m] typ Sr [mm 2 ] E [N/m 2 ] G [N/m 2 ] ly [cm 4 ] lz [cm 4 ] Wy [cm 3 ] Wz [cm 3 ] σ M [N/mm 2 ] MS 27/ ,210 0,081 0,36 0,96 0,34 0, / 160 MS 28/ ,210 0,081 1,77 2,09 1,02 1, / 160 MS 30/ ,210 0,081 0,28 1,47 0,35 0, / 160 MS 38/ ,210 0,081 5,39 6,18 2,4 3, / 160 MS 40/ ,210 0,081 21,56 13,54 6,58 6, / 160 vysvětlivky: Sr plocha příčného řezu [mm 2 ] (cross sectional area) E modul pružnosti v tahu [N/m 2 ] (elastic modulus) G modul pružnosti ve smyku [N/m 2 ] (shear modulus) ly, lz moment setrvačnosti [cm 4 ] (moment of inertia) Wy, Wz průřezový modul [cm 3 ] (section modulus) σ M dovolený ohyb - max. napětí v tlaku (permitted bending - max. compressive stress) / dovolený ohyb - max. tahové napětí (permitted bending - max. tensile stress) [N/mm 2 ] f max. povolený průhyb (permitted deflection) = 1/200 [strana 2]

15 2000 2,00 0,95 1,90 1 MS 30/15-3m 112303 30 15 3000 2,00 0,95 2,85 1 MS 38/40-2m 112382 38 40 2000 2,00 2,00 4,00 5 MS 38/40-3m 112383 38 40 3000 2,00 2,00 6,00 4 MS 38/40-4m 112384 38 40 4000

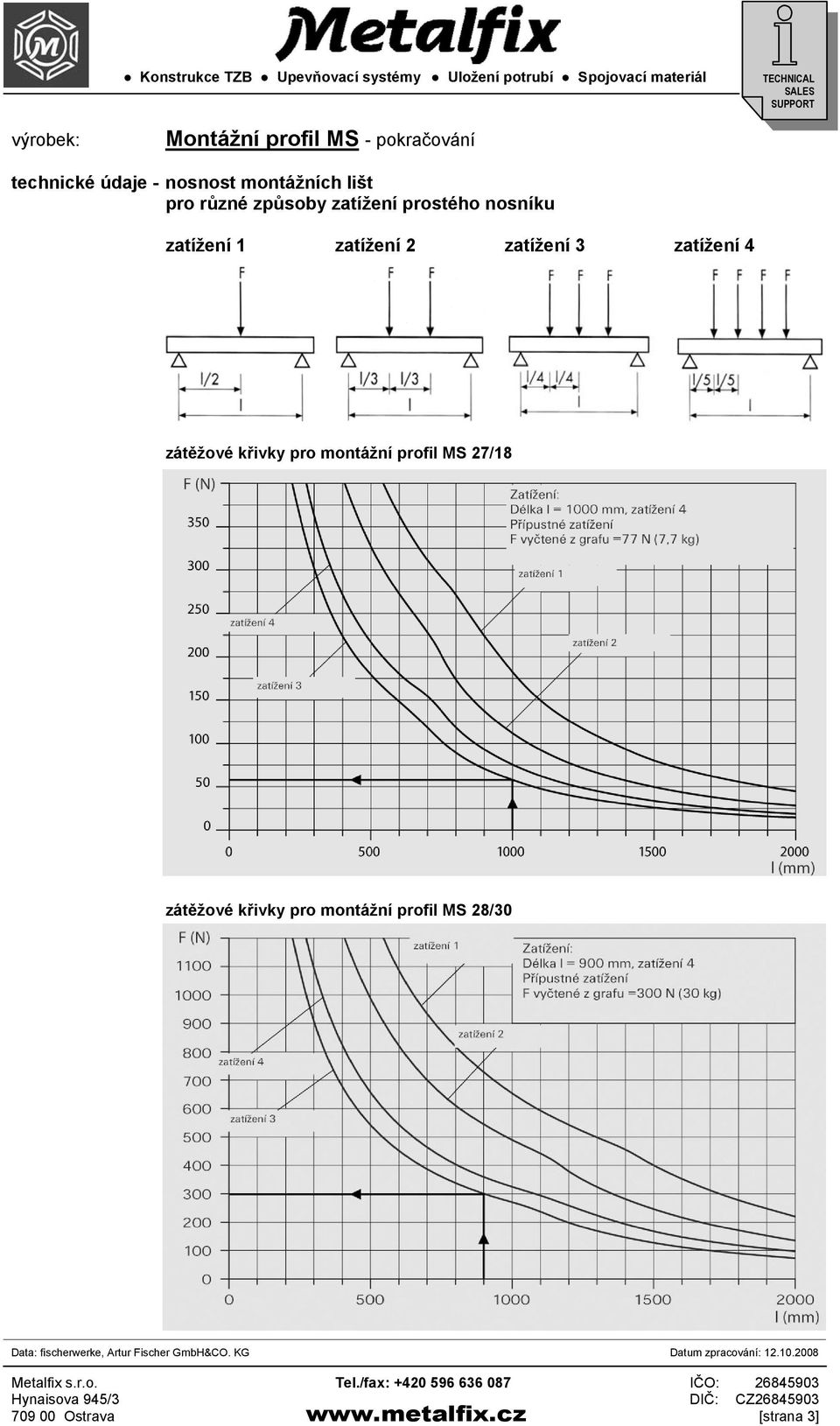

3 - nosnost montážních lišt pro různé způsoby zatížení prostého nosníku zatížení 1 zatížení 2 zatížení 3 zatížení 4 zátěžové křivky pro montážní profil MS 27/18 zátěžové křivky pro montážní profil MS 28/30 [strana 3]

zatížení 4 zátěžové křivky pro montážní profil MS

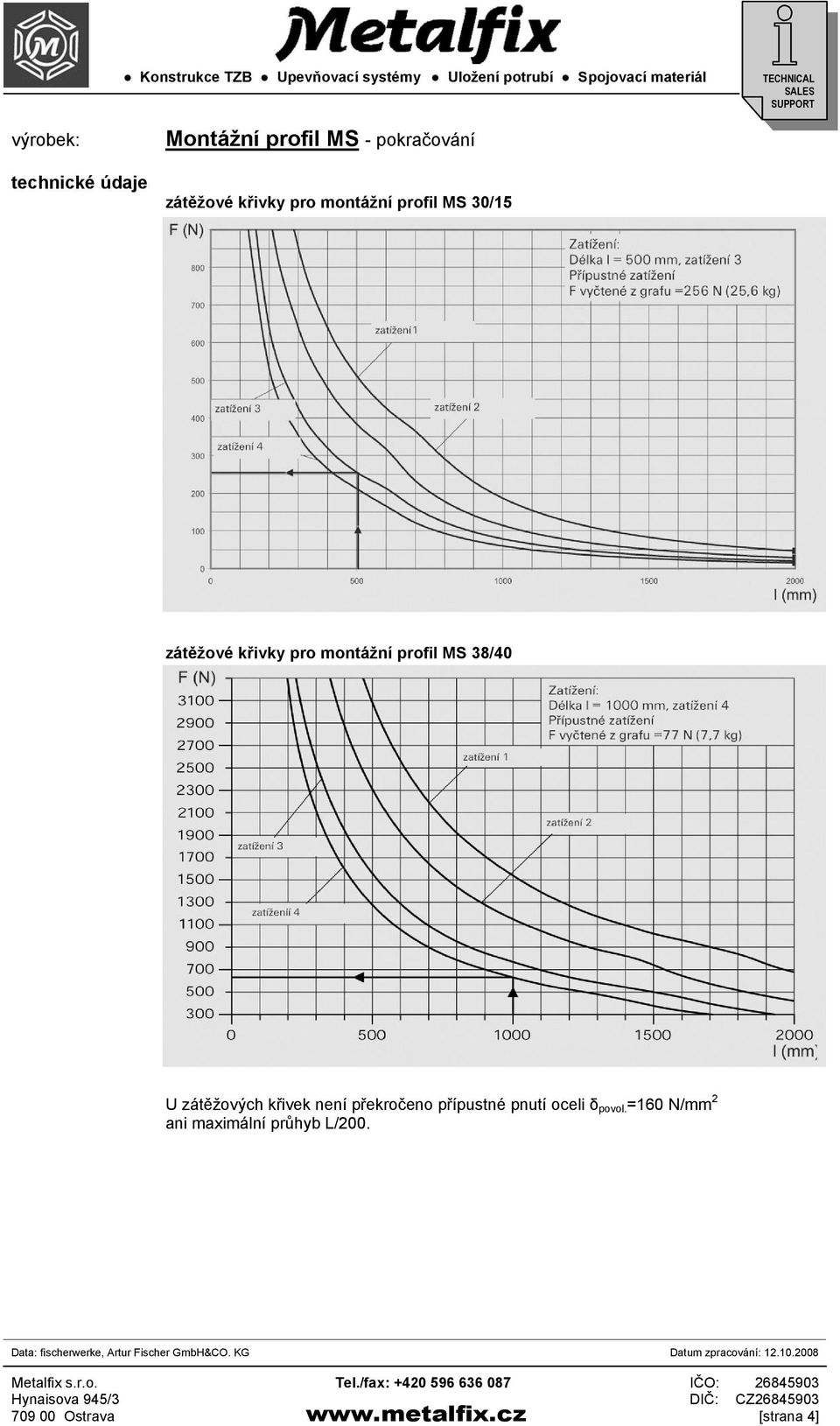

4 zátěžové křivky pro montážní profil MS 30/15 zátěžové křivky pro montážní profil MS 38/40 U zátěžových křivek není překročeno přípustné pnutí oceli δ povol. =160 N/mm 2 ani maximální průhyb L/200. [strana 4]

5 zátěžové křivky pro montážní profil MS 40/60 (l = 0 až 3000 mm) zátěžové křivky pro montážní profil MS 40/60 (l = 3000 až 6000 mm) U zátěžových křivek není překročeno přípustné pnutí oceli δ povol. =160 N/mm 2 ani maximální průhyb L/200. [strana 5]

6000 mm) U zátěžových křivek není překročeno přípustné pnutí

6 - nákresy otvorů u montážních profilů MS [strana 6]
