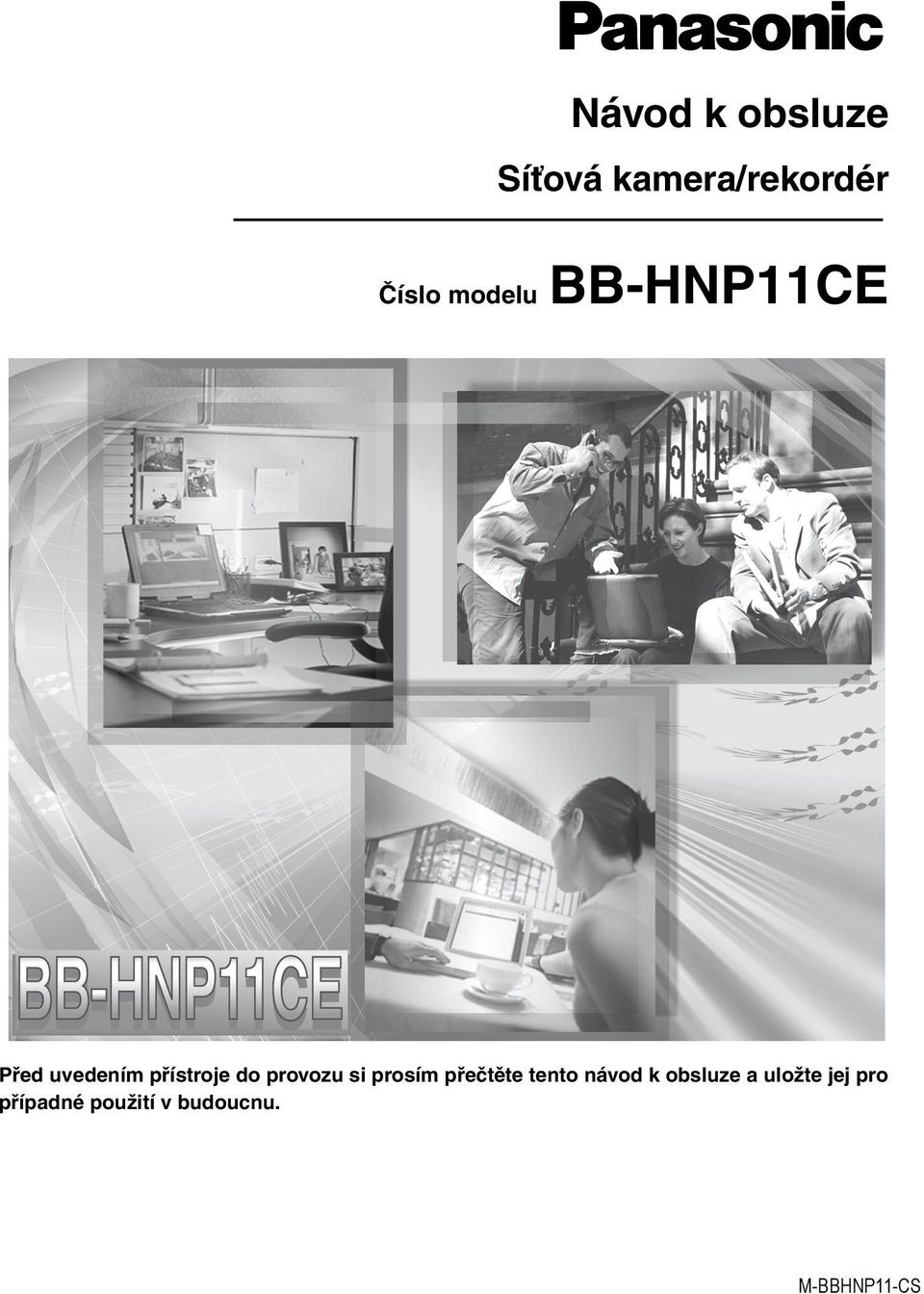

1 Návod k obsluze Síťová kamera/rekordér Číslo modelu BB-HNP11CE Před uvedením přístroje do provozu si prosím přečtěte tento návod k obsluze a uložte jej pro případné použití v budoucnu. M-BBHNP11-CS

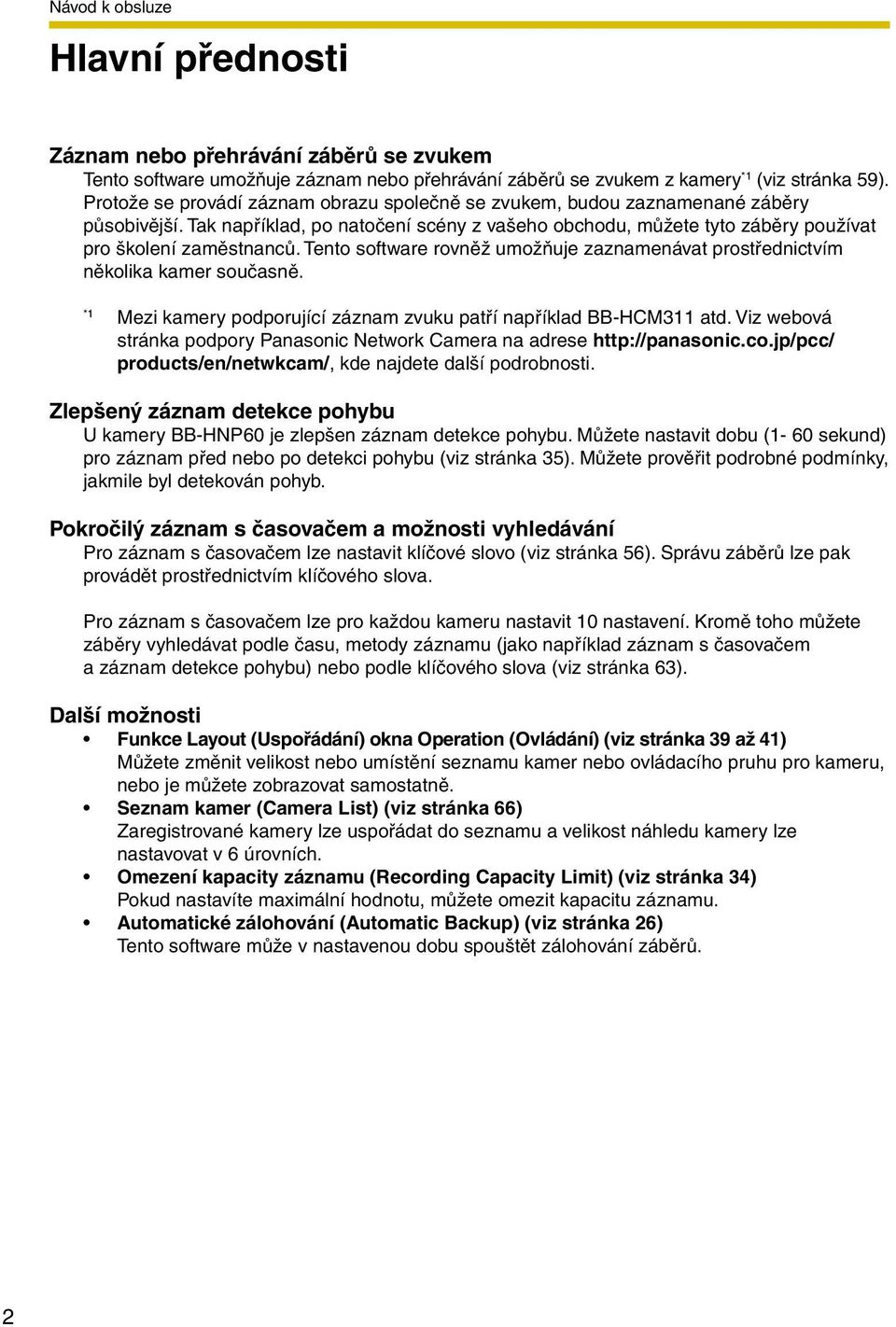

2 Hlavní přednosti Záznam nebo přehrávání záběrů se zvukem Tento software umožňuje záznam nebo přehrávání záběrů se zvukem z kamery *1 (viz stránka 59). Protože se provádí záznam obrazu společně se zvukem, budou zaznamenané záběry působivější. Tak například, po natočení scény z vašeho obchodu, můžete tyto záběry používat pro školení zaměstnanců. Tento software rovněž umožňuje zaznamenávat prostřednictvím několika kamer současně. *1 Mezi kamery podporující záznam zvuku patří například BB-HCM311 atd. Viz webová stránka podpory Panasonic Network Camera na adrese products/en/netwkcam/, kde najdete další podrobnosti. Zlepšený záznam detekce pohybu U kamery BB-HNP60 je zlepšen záznam detekce pohybu. Můžete nastavit dobu (1-60 sekund) pro záznam před nebo po detekci pohybu (viz stránka 35). Můžete prověřit podrobné podmínky, jakmile byl detekován pohyb. Pokročilý záznam s časovačem a možnosti vyhledávání Pro záznam s časovačem lze nastavit klíčové slovo (viz stránka 56). Správu záběrů lze pak provádět prostřednictvím klíčového slova. Pro záznam s časovačem lze pro každou kameru nastavit 10 nastavení. Kromě toho můžete záběry vyhledávat podle času, metody záznamu (jako například záznam s časovačem a záznam detekce pohybu) nebo podle klíčového slova (viz stránka 63). Další možnosti Funkce Layout (Uspořádání) okna Operation (Ovládání) (viz stránka 39 až 41) Můžete změnit velikost nebo umístění seznamu kamer nebo ovládacího pruhu pro kameru, nebo je můžete zobrazovat samostatně. Seznam kamer (Camera List) (viz stránka 66) Zaregistrované kamery lze uspořádat do seznamu a velikost náhledu kamery lze nastavovat v 6 úrovních. Omezení kapacity záznamu (Recording Capacity Limit) (viz stránka 34) Pokud nastavíte maximální hodnotu, můžete omezit kapacitu záznamu. Automatické zálohování (Automatic Backup) (viz stránka 26) Tento software může v nastavenou dobu spouštět zálohování záběrů.

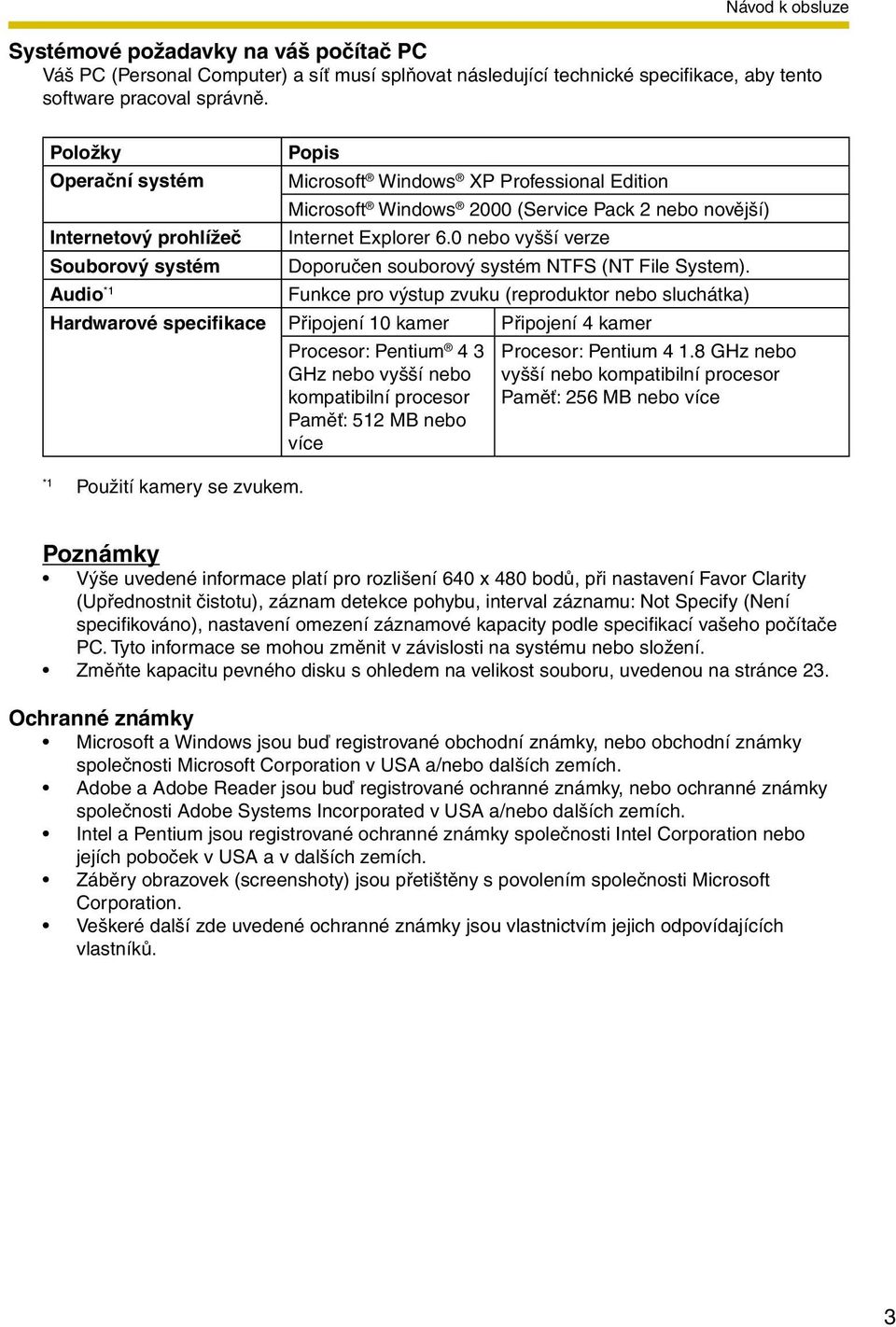

3 Systémové požadavky na váš počítač PC Váš PC (Personal Computer) a síť musí splňovat následující technické specifikace, aby tento software pracoval správně. Položky Operační systém Internetový prohlížeč Souborový systém Audio *1 Popis Microsoft Windows XP Professional Edition Microsoft Windows 2000 (Service Pack 2 nebo novější) Internet Explorer 6.0 nebo vyšší verze Doporučen souborový systém NTFS (NT File System). Funkce pro výstup zvuku (reproduktor nebo sluchátka) Hardwarové specifikace Připojení 10 kamer Připojení 4 kamer *1 Použití kamery se zvukem. Procesor: Pentium 4 3 GHz nebo vyšší nebo kompatibilní procesor Paměť: 512 MB nebo více Procesor: Pentium GHz nebo vyšší nebo kompatibilní procesor Paměť: 256 MB nebo více Poznámky Výše uvedené informace platí pro rozlišení 640 x 480 bodů, při nastavení Favor Clarity (Upřednostnit čistotu), záznam detekce pohybu, interval záznamu: Not Specify (Není specifikováno), nastavení omezení záznamové kapacity podle specifikací vašeho počítače PC. Tyto informace se mohou změnit v závislosti na systému nebo složení. Změňte kapacitu pevného disku s ohledem na velikost souboru, uvedenou na stránce 23. Ochranné známky Microsoft a Windows jsou buď registrované obchodní známky, nebo obchodní známky společnosti Microsoft Corporation v USA a/nebo dalších zemích. Adobe a Adobe Reader jsou buď registrované ochranné známky, nebo ochranné známky společnosti Adobe Systems Incorporated v USA a/nebo dalších zemích. Intel a Pentium jsou registrované ochranné známky společnosti Intel Corporation nebo jejích poboček v USA a v dalších zemích. Záběry obrazovek (screenshoty) jsou přetištěny s povolením společnosti Microsoft Corporation. Veškeré další zde uvedené ochranné známky jsou vlastnictvím jejich odpovídajících vlastníků. 3

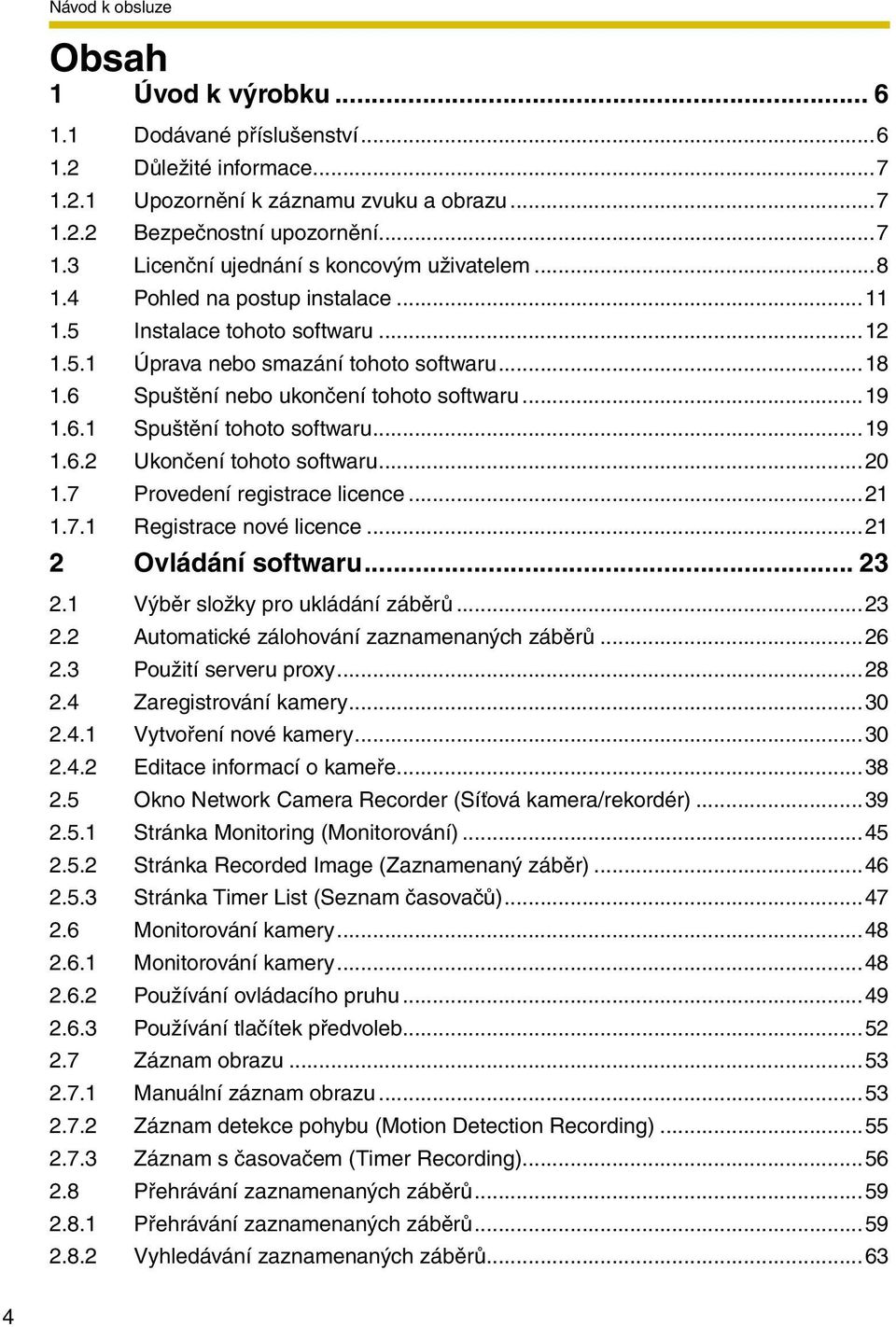

4 Obsah 1 Úvod k výrobku Dodávané příslušenství Důležité informace Upozornění k záznamu zvuku a obrazu Bezpečnostní upozornění Licenční ujednání s koncovým uživatelem Pohled na postup instalace Instalace tohoto softwaru Úprava nebo smazání tohoto softwaru Spuštění nebo ukončení tohoto softwaru Spuštění tohoto softwaru Ukončení tohoto softwaru Provedení registrace licence Registrace nové licence Ovládání softwaru Výběr složky pro ukládání záběrů Automatické zálohování zaznamenaných záběrů Použití serveru proxy Zaregistrování kamery Vytvoření nové kamery Editace informací o kameře Okno Network Camera Recorder (Síťová kamera/rekordér) Stránka Monitoring (Monitorování) Stránka Recorded Image (Zaznamenaný záběr) Stránka Timer List (Seznam časovačů) Monitorování kamery Monitorování kamery Používání ovládacího pruhu Používání tlačítek předvoleb Záznam obrazu Manuální záznam obrazu Záznam detekce pohybu (Motion Detection Recording) Záznam s časovačem (Timer Recording) Přehrávání zaznamenaných záběrů Přehrávání zaznamenaných záběrů Vyhledávání zaznamenaných záběrů

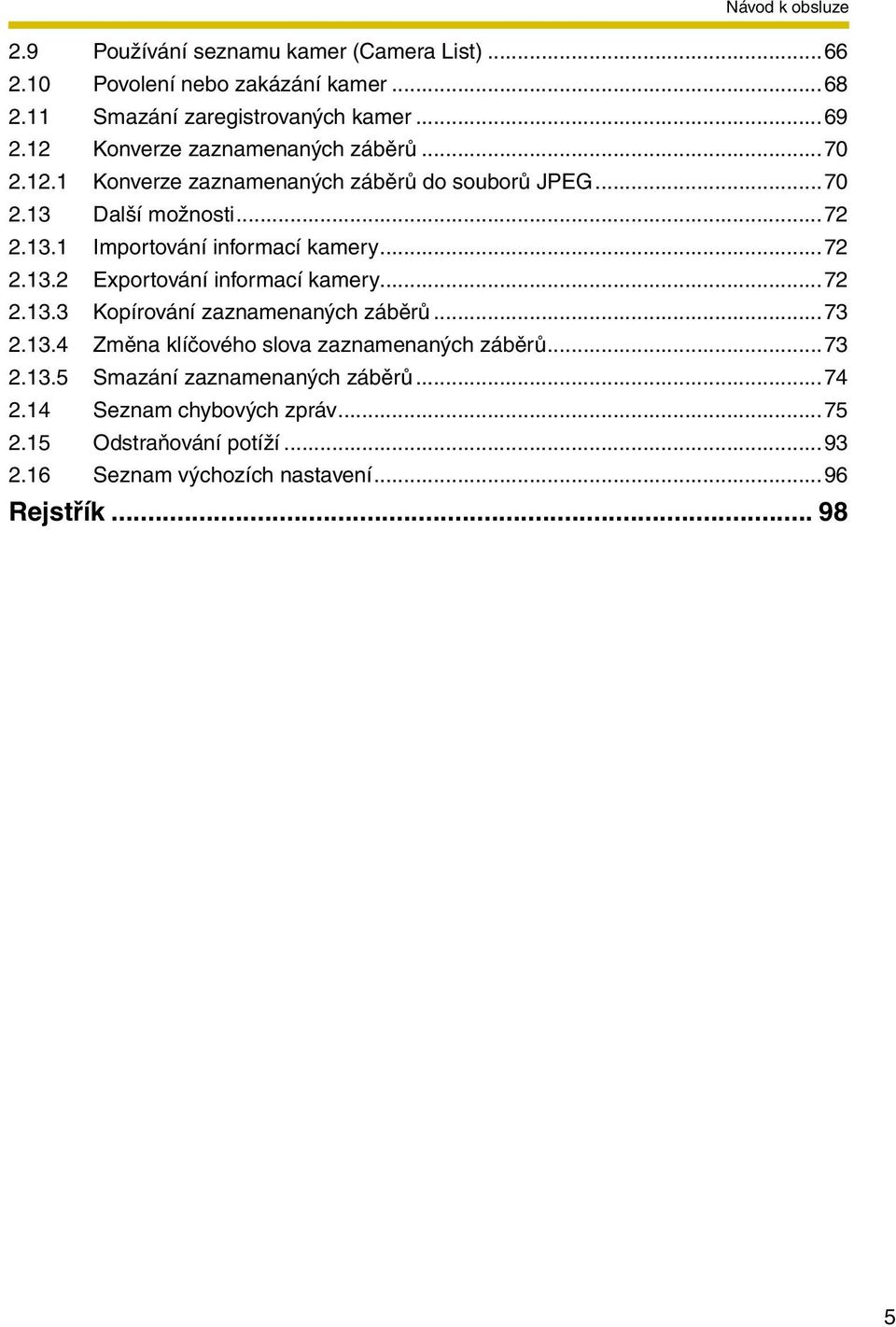

5 2.9 Používání seznamu kamer (Camera List) Povolení nebo zakázání kamer Smazání zaregistrovaných kamer Konverze zaznamenaných záběrů Konverze zaznamenaných záběrů do souborů JPEG Další možnosti Importování informací kamery Exportování informací kamery Kopírování zaznamenaných záběrů Změna klíčového slova zaznamenaných záběrů Smazání zaznamenaných záběrů Seznam chybových zpráv Odstraňování potíží Seznam výchozích nastavení...96 Rejstřík

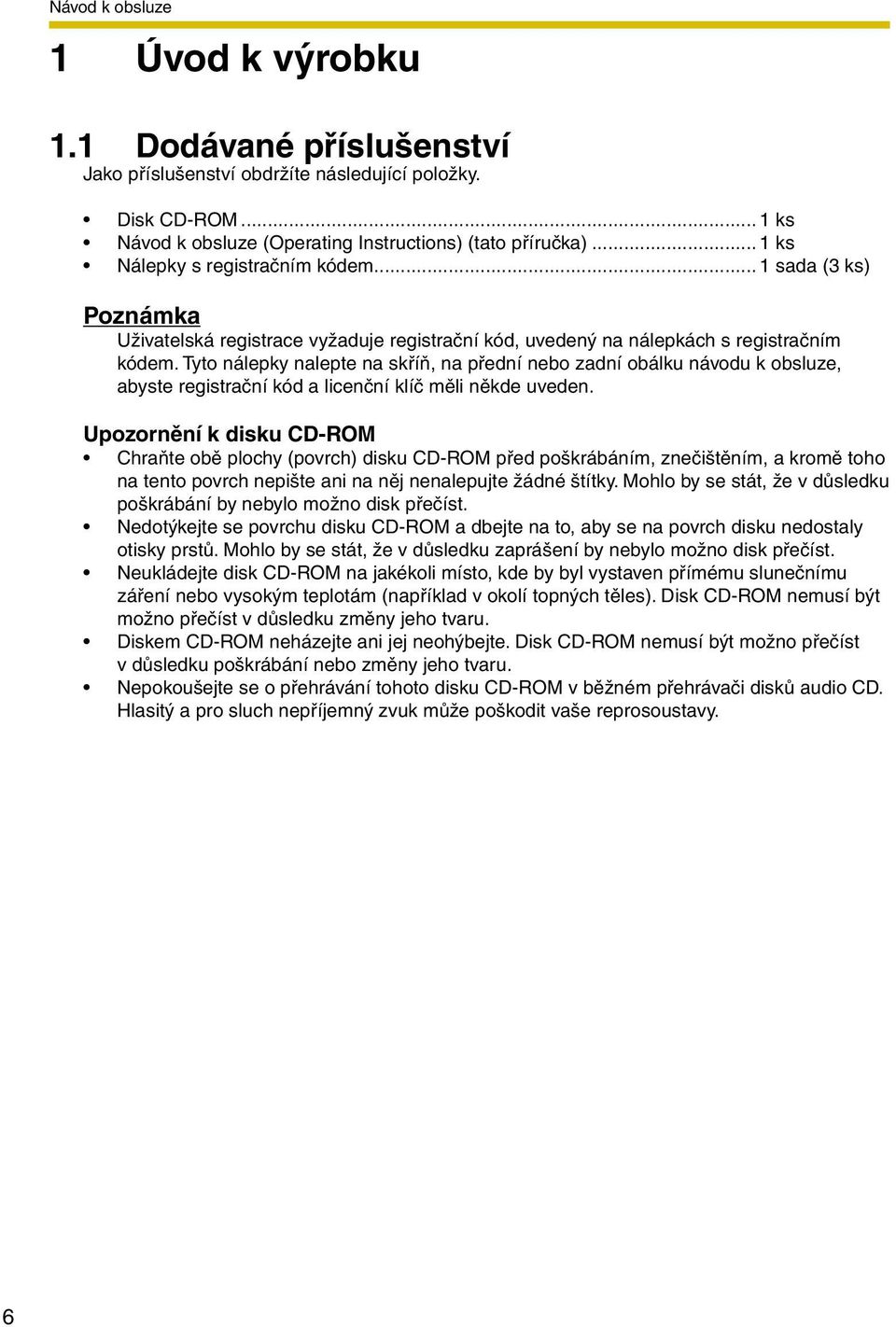

6 1 Úvod k výrobku 1.1 Dodávané příslušenství Jako příslušenství obdržíte následující položky. Disk CD-ROM... 1 ks Návod k obsluze (Operating Instructions) (tato příručka)... 1 ks Nálepky s registračním kódem... 1 sada (3 ks) Poznámka Uživatelská registrace vyžaduje registrační kód, uvedený na nálepkách s registračním kódem. Tyto nálepky nalepte na skříň, na přední nebo zadní obálku návodu k obsluze, abyste registrační kód a licenční klíč měli někde uveden. Upozornění k disku CD-ROM Chraňte obě plochy (povrch) disku CD-ROM před poškrábáním, znečištěním, a kromě toho na tento povrch nepište ani na něj nenalepujte žádné štítky. Mohlo by se stát, že v důsledku poškrábání by nebylo možno disk přečíst. Nedotýkejte se povrchu disku CD-ROM a dbejte na to, aby se na povrch disku nedostaly otisky prstů. Mohlo by se stát, že v důsledku zaprášení by nebylo možno disk přečíst. Neukládejte disk CD-ROM na jakékoli místo, kde by byl vystaven přímému slunečnímu záření nebo vysokým teplotám (například v okolí topných těles). Disk CD-ROM nemusí být možno přečíst v důsledku změny jeho tvaru. Diskem CD-ROM neházejte ani jej neohýbejte. Disk CD-ROM nemusí být možno přečíst v důsledku poškrábání nebo změny jeho tvaru. Nepokoušejte se o přehrávání tohoto disku CD-ROM v běžném přehrávači disků audio CD. Hlasitý a pro sluch nepříjemný zvuk může poškodit vaše reprosoustavy. 6

7 1.2 Důležité informace Upozornění k záznamu zvuku a obrazu MĚJTE PROSÍM NA PAMĚTI, že za určitých okolností může být audio/video záznam chráněn autorskými právy a jeho reprodukce může být ZAKÁZÁNA zákonem. Tento software by měl být používán pouze v souladu se všemi platnými státními a místními statuty Bezpečnostní upozornění Při používání tohoto softwaru proveďte příslušná opatření pro ochranu před následujícími bezpečnostními riziky: Úniky soukromých informací prostřednictvím tohoto softwaru. Nelegální použití tohoto softwaru třetí stranou. Rušení nebo přerušení používání tohoto produktu třetí stranou. Pro ochranu před bezpečnostními riziky proveďte následující opatření: Pro ochranu před nebezpečnými útoky na váš počítač PC nebo na zaznamenané záběry udržujte software nainstalovaný na svém počítači PC aktualizovaný (to platí zejména pro operační systém, webový prohlížeč, antivirový software nebo program Network Camera Recorder). (Pro zintenzivnění zabezpečení provádějte aktualizace na nejnovější verzi). Pokud přijímáte data z internetu, provádějte vyhledávání škodlivých programů nebo odstraňování počítačových virů. Za uživatelské informace o tomto produktu (jako jsou například informace o zaregistrované kameře a zaznamenané záběry) jste zodpovědní vy sami. Tyto informace by neměly být dostupné pro třetí strany mimo uživatelskou skupinu. Panasonic Communications Co., Ltd. 7

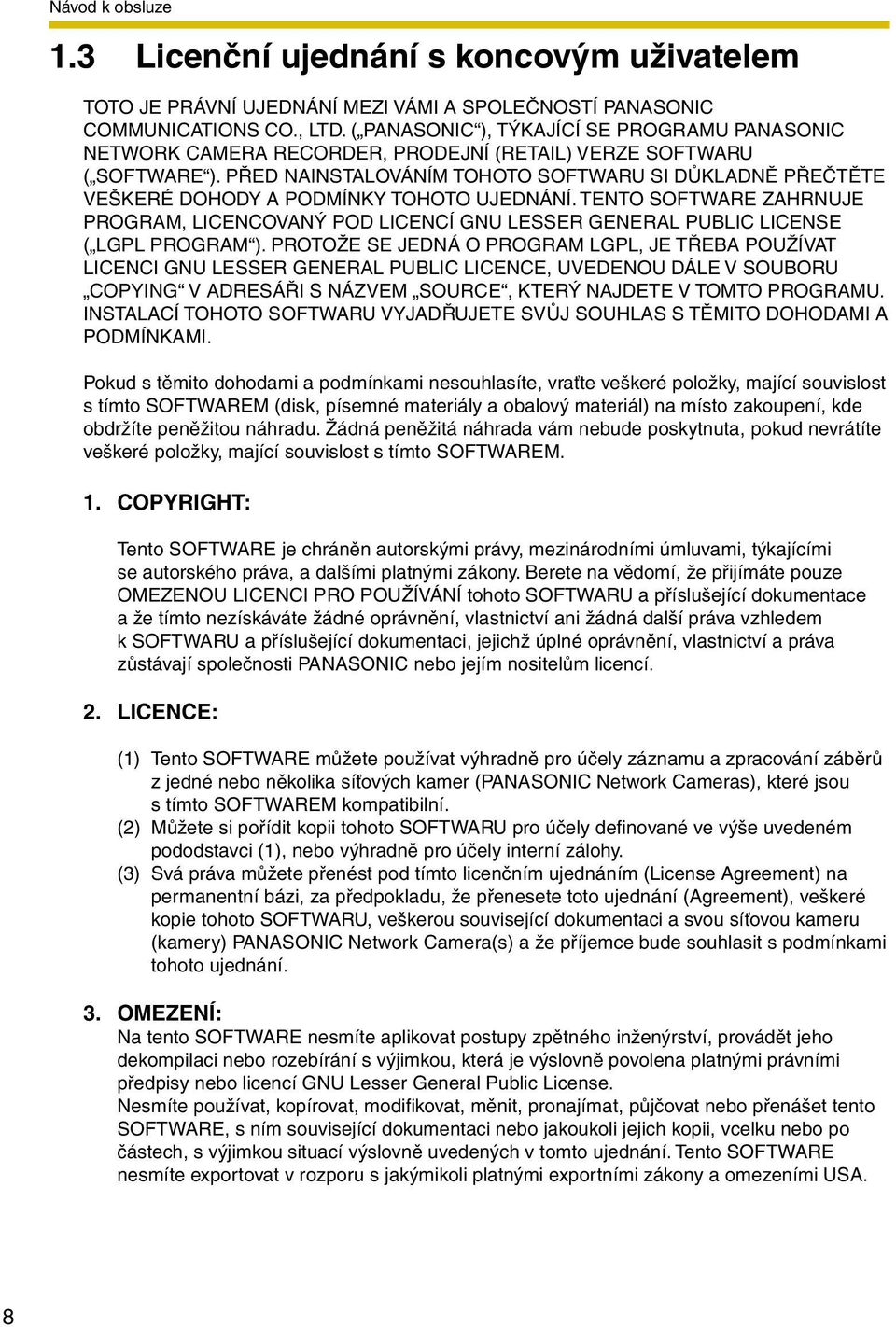

8 1.3 Licenční ujednání s koncovým uživatelem TOTO JE PRÁVNÍ UJEDNÁNÍ MEZI VÁMI A SPOLEČNOSTÍ PANASONIC COMMUNICATIONS CO., LTD. ( PANASONIC ), TÝKAJÍCÍ SE PROGRAMU PANASONIC NETWORK CAMERA RECORDER, PRODEJNÍ (RETAIL) VERZE SOFTWARU ( SOFTWARE ). PŘED NAINSTALOVÁNÍM TOHOTO SOFTWARU SI DŮKLADNĚ PŘEČTĚTE veškeré dohody a podmínky tohoto ujednání. TENTO SOFTWARE ZAHRNUJE PROGRAM, LICENCOVANÝ POD LICENCÍ GNU LESSER GENERAL PUBLIC LICENSE ( LGPL PROGRAM ). PROTOŽE SE JEDNÁ O PROGRAM LGPL, JE TŘEBA POUŽÍVAT LICENCI GNU LESSER GENERAL PUBLIC LICENCE, UVEDENOU DÁLE V SOUBORU COPYING V ADRESÁŘI S NÁZVEM SOURCE, KTERÝ NAJDETE V TOMTO PROGRAMU. INSTALACÍ TOHOTO SOFTWARU VYJADŘUJETE SVŮJ SOUHLAS s těmito dohodami a podmínkami. Pokud s těmito dohodami a podmínkami nesouhlasíte, vraťte veškeré položky, mající souvislost s tímto SOFTWAREM (disk, písemné materiály a obalový materiál) na místo zakoupení, kde obdržíte peněžitou náhradu. Žádná peněžitá náhrada vám nebude poskytnuta, pokud nevrátíte veškeré položky, mající souvislost s tímto SOFTWAREM. 1. COPYRIGHT: Tento SOFTWARE je chráněn autorskými právy, mezinárodními úmluvami, týkajícími se autorského práva, a dalšími platnými zákony. Berete na vědomí, že přijímáte pouze OMEZENOU LICENCI PRO POUŽÍVÁNÍ tohoto SOFTWARU a příslušející dokumentace a že tímto nezískáváte žádné oprávnění, vlastnictví ani žádná další práva vzhledem k SOFTWARU a příslušející dokumentaci, jejichž úplné oprávnění, vlastnictví a práva zůstávají společnosti PANASONIC nebo jejím nositelům licencí. 2. LICENCE: (1) Tento SOFTWARE můžete používat výhradně pro účely záznamu a zpracování záběrů z jedné nebo několika síťových kamer (PANASONIC Network Cameras), které jsou s tímto SOFTWAREM kompatibilní. (2) Můžete si pořídit kopii tohoto SOFTWARU pro účely definované ve výše uvedeném pododstavci (1), nebo výhradně pro účely interní zálohy. (3) Svá práva můžete přenést pod tímto licenčním ujednáním (License Agreement) na permanentní bázi, za předpokladu, že přenesete toto ujednání (Agreement), veškeré kopie tohoto SOFTWARU, veškerou související dokumentaci a svou síťovou kameru (kamery) PANASONIC Network Camera(s) a že příjemce bude souhlasit s podmínkami tohoto ujednání. 3. OMEZENÍ: Na tento SOFTWARE nesmíte aplikovat postupy zpětného inženýrství, provádět jeho dekompilaci nebo rozebírání s výjimkou, která je výslovně povolena platnými právními předpisy nebo licencí GNU Lesser General Public License. Nesmíte používat, kopírovat, modifikovat, měnit, pronajímat, půjčovat nebo přenášet tento SOFTWARE, s ním související dokumentaci nebo jakoukoli jejich kopii, vcelku nebo po částech, s výjimkou situací výslovně uvedených v tomto ujednání. Tento SOFTWARE nesmíte exportovat v rozporu s jakýmikoli platnými exportními zákony a omezeními USA. 8

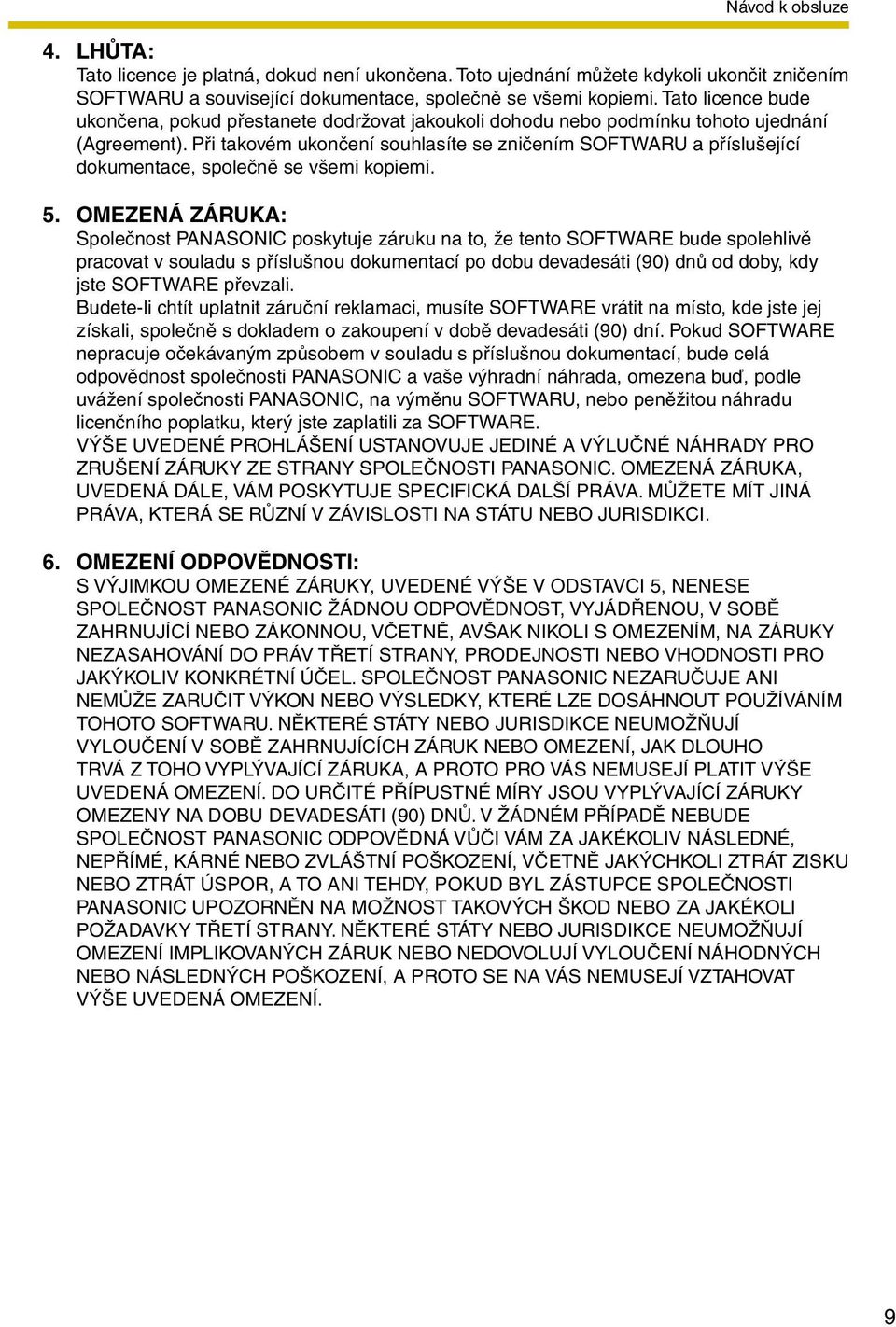

9 4. LHŮTA: Tato licence je platná, dokud není ukončena. Toto ujednání můžete kdykoli ukončit zničením SOFTWARU a související dokumentace, společně se všemi kopiemi. Tato licence bude ukončena, pokud přestanete dodržovat jakoukoli dohodu nebo podmínku tohoto ujednání (Agreement). Při takovém ukončení souhlasíte se zničením SOFTWARU a příslušející dokumentace, společně se všemi kopiemi. 5. OMEZENÁ ZÁRUKA: Společnost PANASONIC poskytuje záruku na to, že tento SOFTWARE bude spolehlivě pracovat v souladu s příslušnou dokumentací po dobu devadesáti (90) dnů od doby, kdy jste SOFTWARE převzali. Budete-li chtít uplatnit záruční reklamaci, musíte SOFTWARE vrátit na místo, kde jste jej získali, společně s dokladem o zakoupení v době devadesáti (90) dní. Pokud SOFTWARE nepracuje očekávaným způsobem v souladu s příslušnou dokumentací, bude celá odpovědnost společnosti PANASONIC a vaše výhradní náhrada, omezena buď, podle uvážení společnosti PANASONIC, na výměnu SOFTWARU, nebo peněžitou náhradu licenčního poplatku, který jste zaplatili za SOFTWARE. VÝŠE UVEDENÉ PROHLÁŠENÍ USTANOVUJE JEDINÉ A VÝLUČNÉ NÁHRADY PRO ZRUŠENÍ ZÁRUKY ZE STRANY SPOLEČNOSTI PANASONIC. OMEZENÁ ZÁRUKA, UVEDENÁ DÁLE, VÁM POSKYTUJE SPECIFICKÁ DALŠÍ PRÁVA. MŮŽETE MÍT JINÁ PRÁVA, KTERÁ SE RŮZNÍ V ZÁVISLOSTI NA STÁTU NEBO JURISDIKCI. 6. OMEZENÍ ODPOVĚDNOSTI: S VÝJIMKOU OMEZENÉ ZÁRUKY, uvedené výše v odstavci 5, NENESE SPOLEČNOST PANASONIC ŽÁDNOU ODPOVĚDNOST, VYJÁDŘENOU, V SOBĚ ZAHRNUJÍCÍ NEBO ZÁKONNOU, VČETNĚ, AVŠAK NIKOLI S OMEZENÍM, NA ZÁRUKY NEZASAHOVÁNÍ DO PRÁV TŘETÍ STRANY, PRODEJNOSTI NEBO VHODNOSTI PRO JAKÝKOLIV KONKRÉTNÍ ÚČEL. SPOLEČNOST PANASONIC NEZARUČUJE ANI NEMŮŽE ZARUČIT VÝKON NEBO VÝSLEDKY, KTERÉ LZE DOSÁHNOUT POUŽÍVÁNÍM TOHOTO SOFTWARU. NĚKTERÉ STÁTY NEBO JURISDIKCE NEUMOŽŇUJÍ VYLOUČENÍ V SOBĚ ZAHRNUJÍCÍCH ZÁRUK NEBO OMEZENÍ, JAK DLOUHO TRVÁ Z TOHO VYPLÝVAJÍCÍ ZÁRUKA, A PROTO PRO VÁS NEMUSEJÍ PLATIT VÝŠE UVEDENÁ OMEZENÍ. DO URČITÉ PŘÍPUSTNÉ MÍRY JSOU VYPLÝVAJÍCÍ ZÁRUKY OMEZENY NA DOBU DEVADESÁTI (90) DNŮ. V ŽÁDNÉM PŘÍPADĚ NEBUDE SPOLEČNOST PANASONIC ODPOVĚDNÁ VŮČI VÁM ZA JAKÉKOLIV NÁSLEDNÉ, NEPŘÍMÉ, KÁRNÉ NEBO ZVLÁŠTNÍ POŠKOZENÍ, VČETNĚ JAKÝCHKOLI ZTRÁT ZISKU NEBO ZTRÁT ÚSPOR, A TO ANI TEHDY, POKUD BYL ZÁSTUPCE SPOLEČNOSTI PANASONIC UPOZORNĚN NA MOŽNOST TAKOVÝCH ŠKOD NEBO ZA JAKÉKOLI POŽADAVKY TŘETÍ STRANY. NĚKTERÉ STÁTY NEBO JURISDIKCE NEUMOŽŇUJÍ OMEZENÍ IMPLIKOVANÝCH ZÁRUK NEBO NEDOVOLUJÍ VYLOUČENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH POŠKOZENÍ, A PROTO SE NA VÁS NEMUSEJÍ VZTAHOVAT VÝŠE UVEDENÁ OMEZENÍ. 9

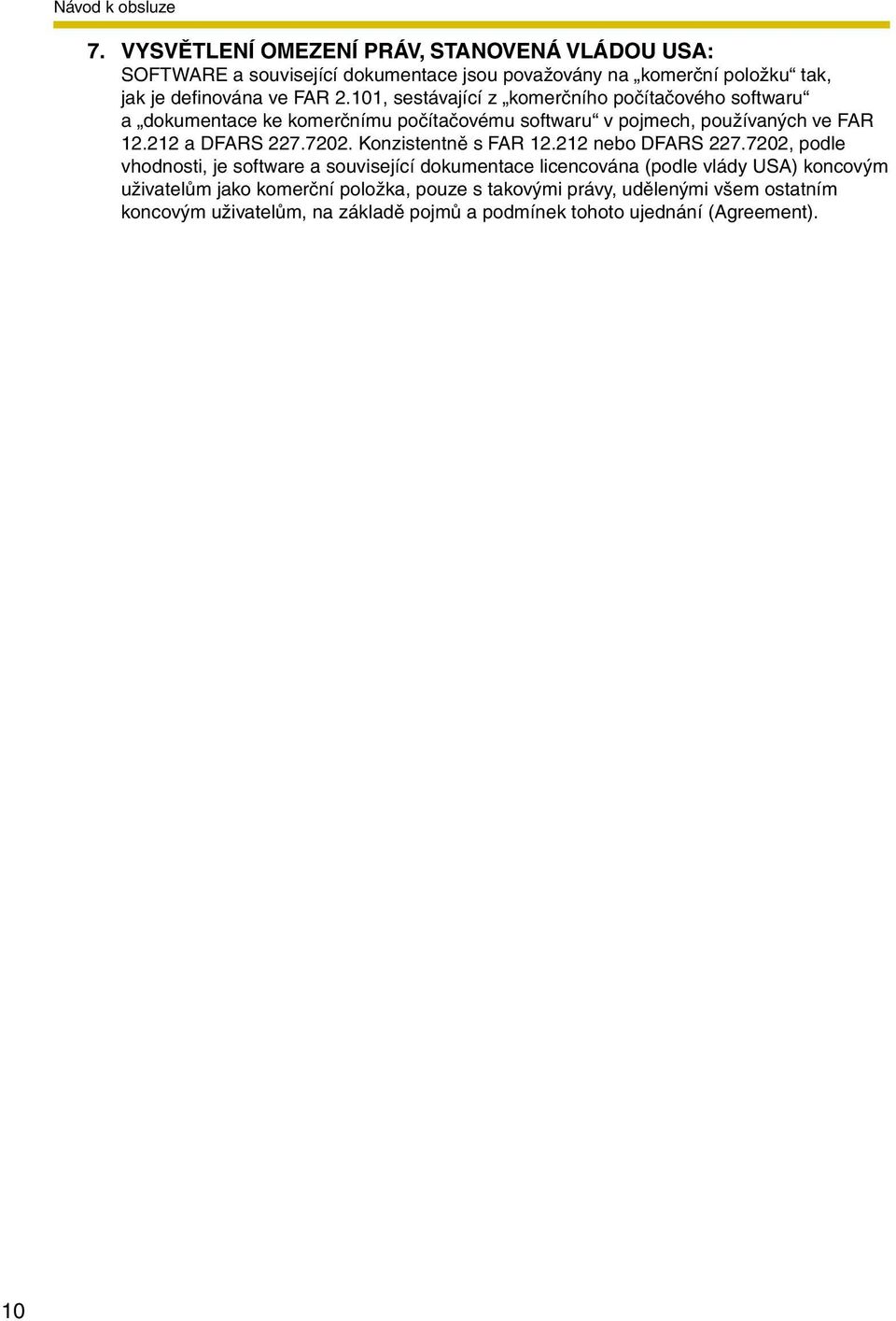

10 7. VYSVĚTLENÍ OMEZENÍ PRÁV, STANOVENÁ VLÁDOU USA: SOFTWARE a související dokumentace jsou považovány na komerční položku tak, jak je definována ve FAR 2.101, sestávající z komerčního počítačového softwaru a dokumentace ke komerčnímu počítačovému softwaru v pojmech, používaných ve FAR a DFARS Konzistentně s FAR nebo DFARS , podle vhodnosti, je software a související dokumentace licencována (podle vlády USA) koncovým uživatelům jako komerční položka, pouze s takovými právy, udělenými všem ostatním koncovým uživatelům, na základě pojmů a podmínek tohoto ujednání (Agreement). 10

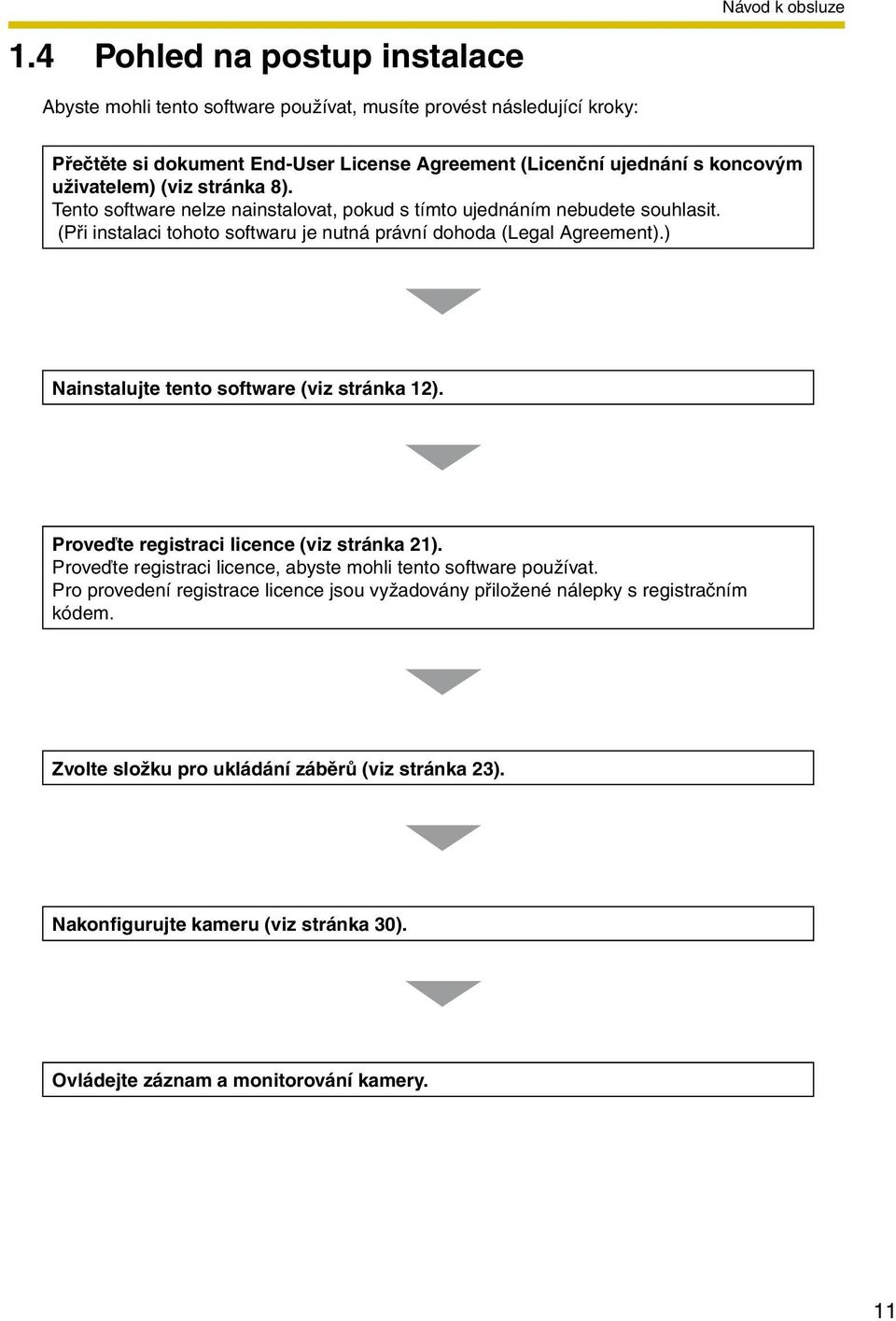

11 1.4 Pohled na postup instalace Abyste mohli tento software používat, musíte provést následující kroky: Přečtěte si dokument End-User License Agreement (Licenční ujednání s koncovým uživatelem) (viz stránka 8). Tento software nelze nainstalovat, pokud s tímto ujednáním nebudete souhlasit. (Při instalaci tohoto softwaru je nutná právní dohoda (Legal Agreement).) Nainstalujte tento software (viz stránka 12). Proveďte registraci licence (viz stránka 21). Proveďte registraci licence, abyste mohli tento software používat. Pro provedení registrace licence jsou vyžadovány přiložené nálepky s registračním kódem. Zvolte složku pro ukládání záběrů (viz stránka 23). Nakonfigurujte kameru (viz stránka 30). Ovládejte záznam a monitorování kamery. 11

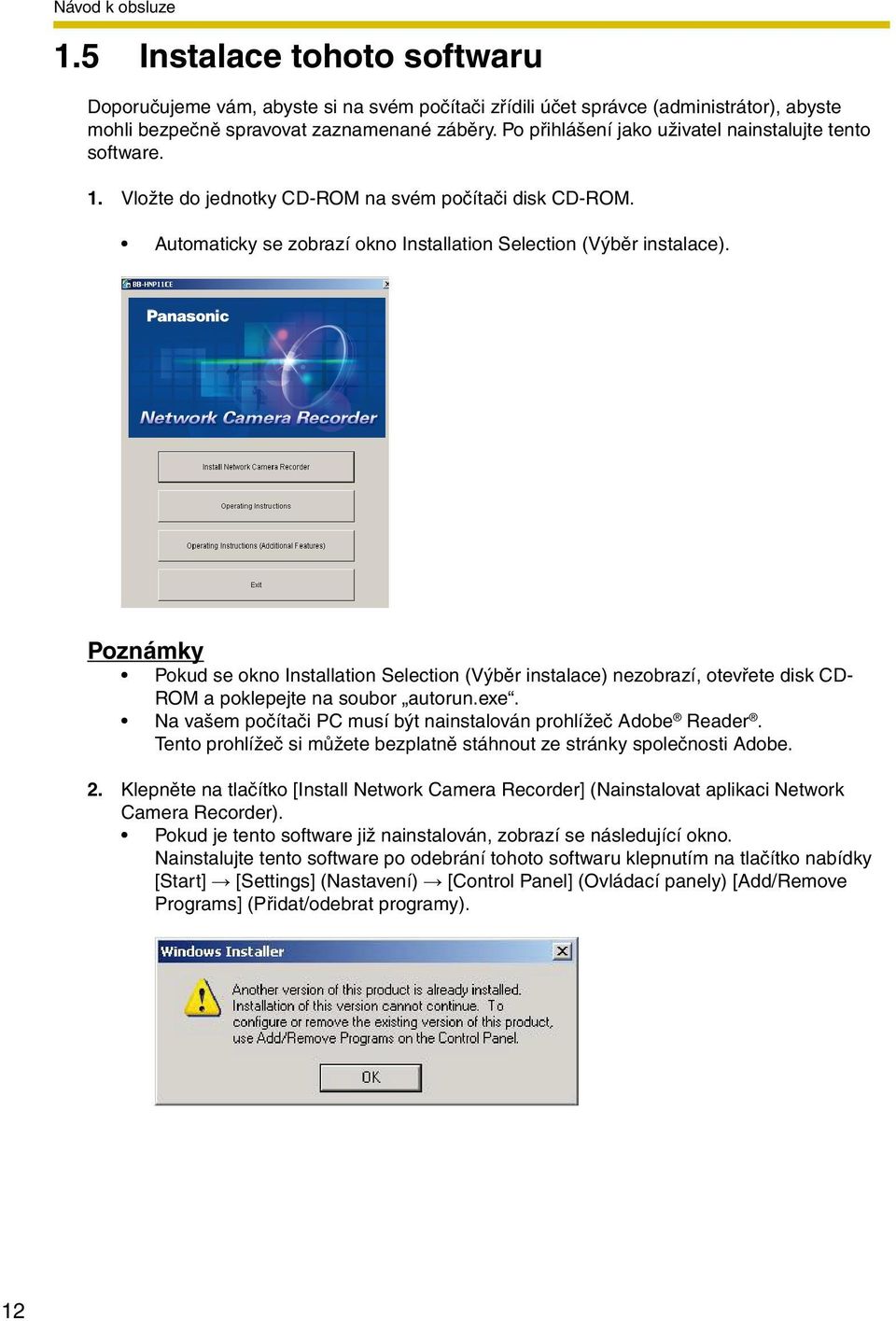

12 1.5 Instalace tohoto softwaru Doporučujeme vám, abyste si na svém počítači zřídili účet správce (administrátor), abyste mohli bezpečně spravovat zaznamenané záběry. Po přihlášení jako uživatel nainstalujte tento software. 1. Vložte do jednotky CD-ROM na svém počítači disk CD-ROM. Automaticky se zobrazí okno Installation Selection (Výběr instalace). Poznámky Pokud se okno Installation Selection (Výběr instalace) nezobrazí, otevřete disk CD- ROM a poklepejte na soubor autorun.exe. Na vašem počítači PC musí být nainstalován prohlížeč Adobe Reader. Tento prohlížeč si můžete bezplatně stáhnout ze stránky společnosti Adobe. 2. Klepněte na tlačítko [Install Network Camera Recorder] (Nainstalovat aplikaci Network Camera Recorder). Pokud je tento software již nainstalován, zobrazí se následující okno. Nainstalujte tento software po odebrání tohoto softwaru klepnutím na tlačítko nabídky [Start] [Settings] (Nastavení) [Control Panel] (Ovládací panely) [Add/Remove Programs] (Přidat/odebrat programy). 12

13 Poznámka Pokud se nepřihlásíte s přístupovými právy správce (administrátor), nebudete moci tento software nainstalovat a zobrazí se následující okna. Přihlaste se jako Administrator (Správce). nebo Zobrazí se okno Installation (Instalace). 13

14 3. Klepněte na tlačítko [Next>] (Další). Zobrazí se okno s licenčním ujednáním (License Agreement). 4. Potvrďte možnost [I Agree] (Souhlasím) a klepněte na tlačítko [Next>] (Další). Zobrazí se okno Choose Destination Location (Zvolte cílové umístění). Poznámky Pro bezpečnou správu zaznamenaných záběrů je doporučeno zvolit možnost [Just me] (Jen já). Možnost [Everyone] (Kdokoli) je určena pro uživatele s přístupovými právy správce (administrátor). 14

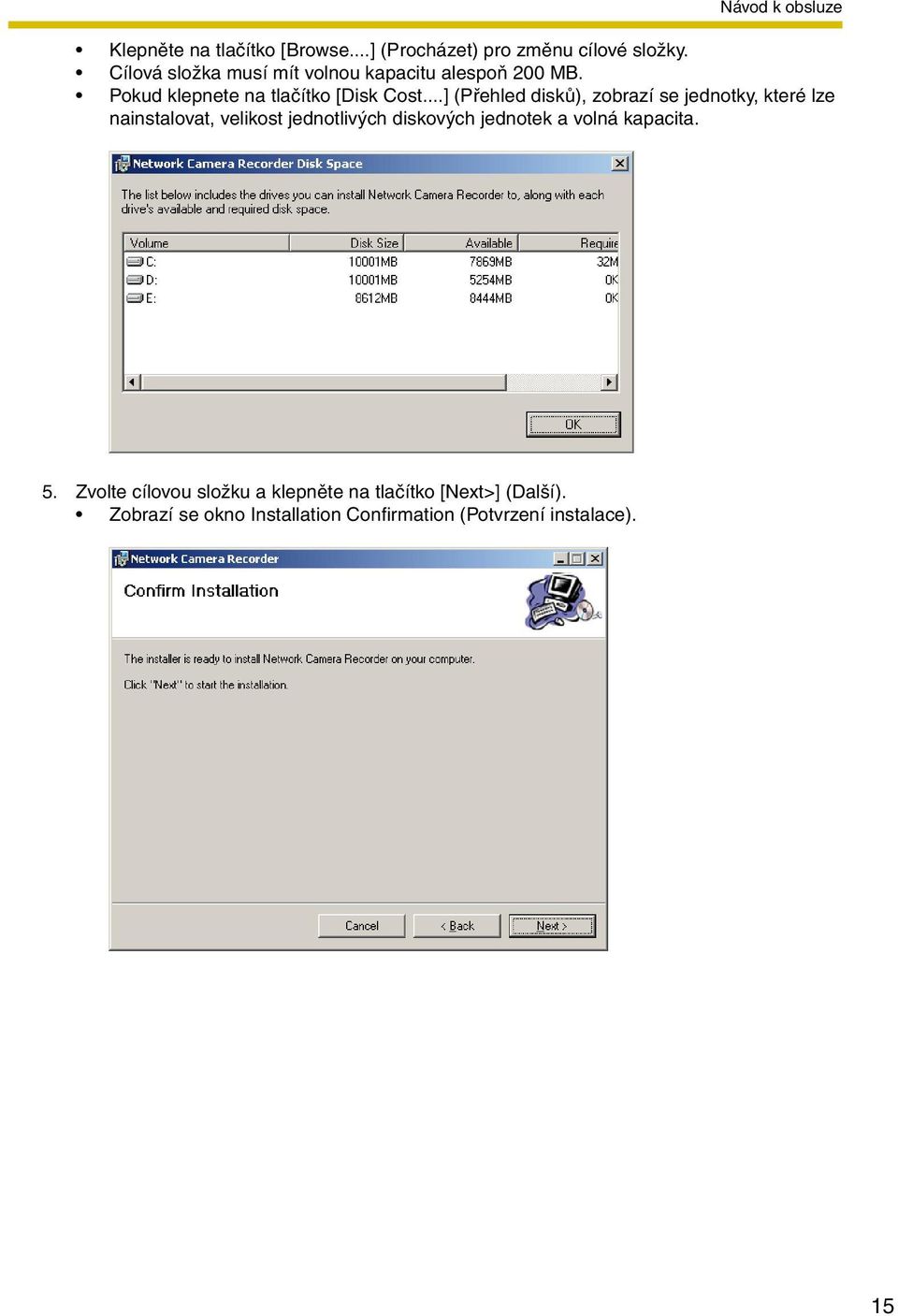

15 Klepněte na tlačítko [Browse...] (Procházet) pro změnu cílové složky. Cílová složka musí mít volnou kapacitu alespoň 200 MB. Pokud klepnete na tlačítko [Disk Cost...] (Přehled disků), zobrazí se jednotky, které lze nainstalovat, velikost jednotlivých diskových jednotek a volná kapacita. 5. Zvolte cílovou složku a klepněte na tlačítko [Next>] (Další). Zobrazí se okno Installation Confirmation (Potvrzení instalace). 15

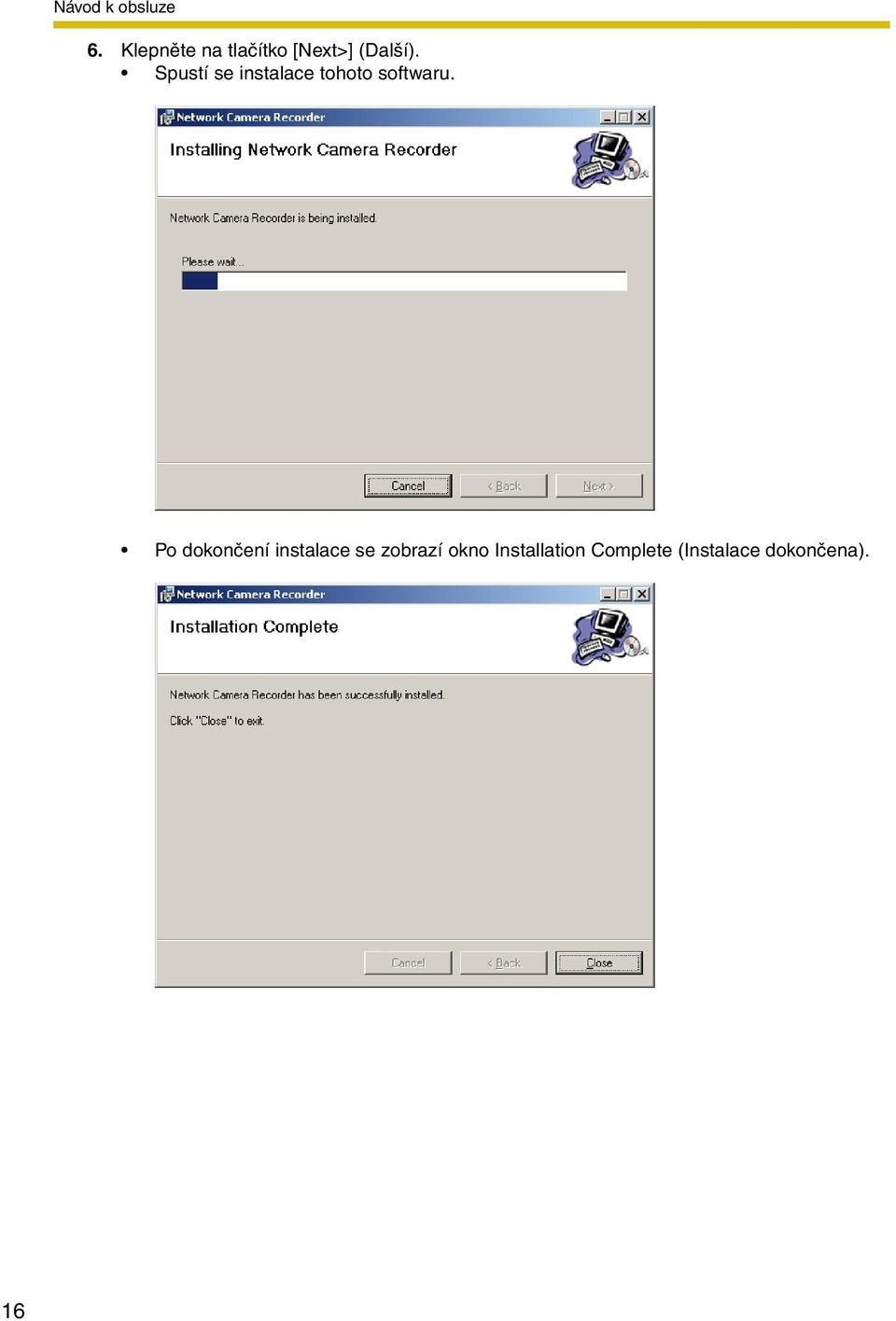

16 6. Klepněte na tlačítko [Next>] (Další). Spustí se instalace tohoto softwaru. Po dokončení instalace se zobrazí okno Installation Complete (Instalace dokončena). 16

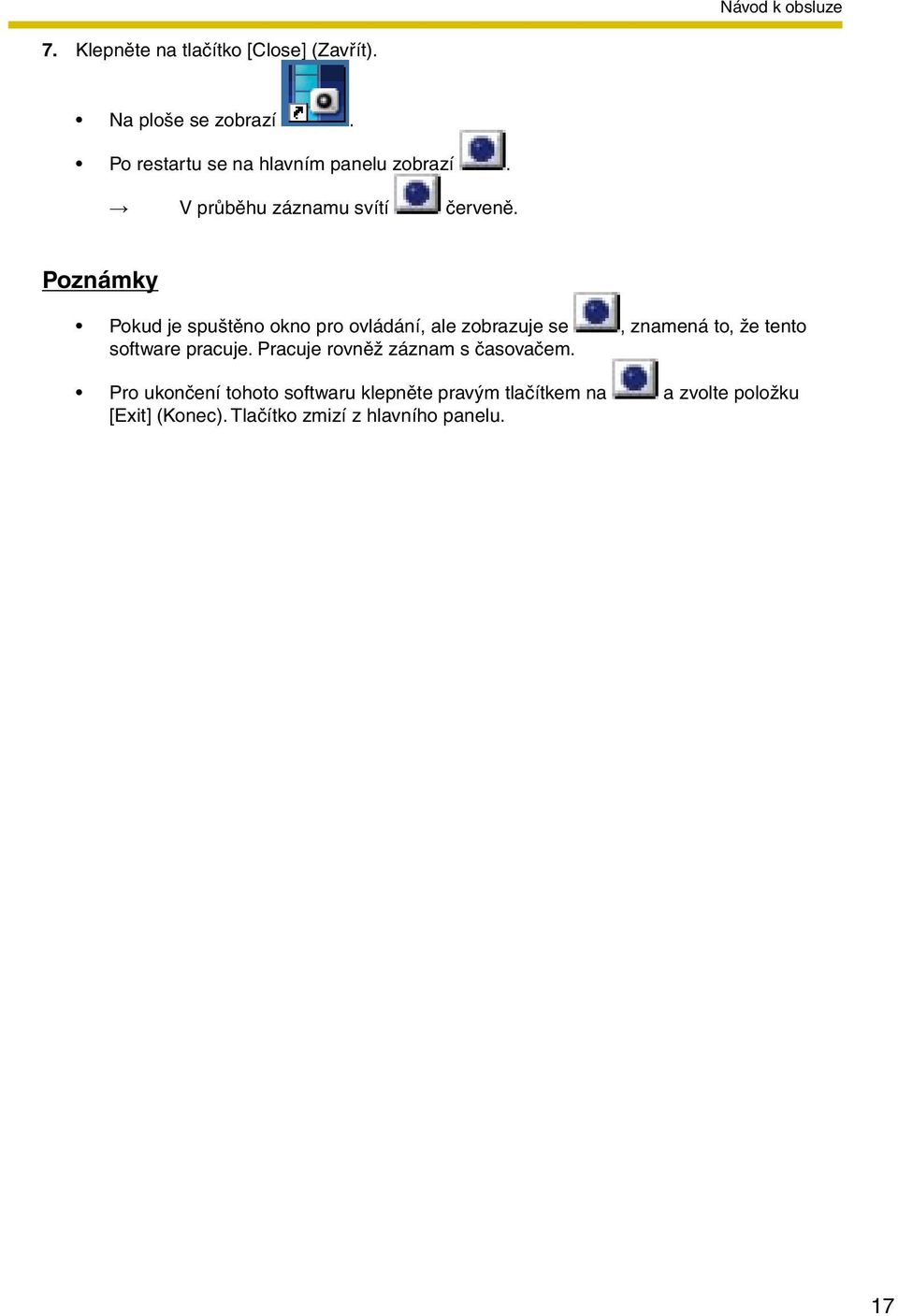

17 7. Klepněte na tlačítko [Close] (Zavřít). Na ploše se zobrazí. Po restartu se na hlavním panelu zobrazí. V průběhu záznamu svítí červeně. Poznámky Pokud je spuštěno okno pro ovládání, ale zobrazuje se, znamená to, že tento software pracuje. Pracuje rovněž záznam s časovačem. Pro ukončení tohoto softwaru klepněte pravým tlačítkem na a zvolte položku [Exit] (Konec). Tlačítko zmizí z hlavního panelu. 17

18 1.5.1 Úprava nebo smazání tohoto softwaru Pro úpravu nebo smazání tohoto softwaru proveďte níže uvedené kroky. 1. Vložte do jednotky CD-ROM na svém počítači disk CD-ROM. Automaticky se zobrazí okno Installation Selection (Výběr instalace). Pokud se okno Installation Selection (Výběr instalace) nezobrazí, poklepejte na soubor setup.exe na disku CD-ROM. 2. Klepněte na tlačítko [Install Network Camera] (Nainstalovat aplikaci Network Camera). Pokud je tento software již nainstalován, zobrazí se následující okno: 3. Potvrďte možnost [Repair Network Camera Recorder] (Opravit aplikaci Network Camera Recorder) nebo [Remove Network Camera Recorder] (Odebrat aplikaci Network Camera Recorder) a klepněte na tlačítko [Finish] (Dokončit). Jakmile je úprava nebo smazání dokončeno, zobrazí se potvrzující okno. Poznámka Pokud tento software smažete, nedojde ke smazání nastavení kamery a zaznamenaných záběrů. Budete-li je chtít smazat, smažte manuálně složku NCR2 v cílovém umístění. 18

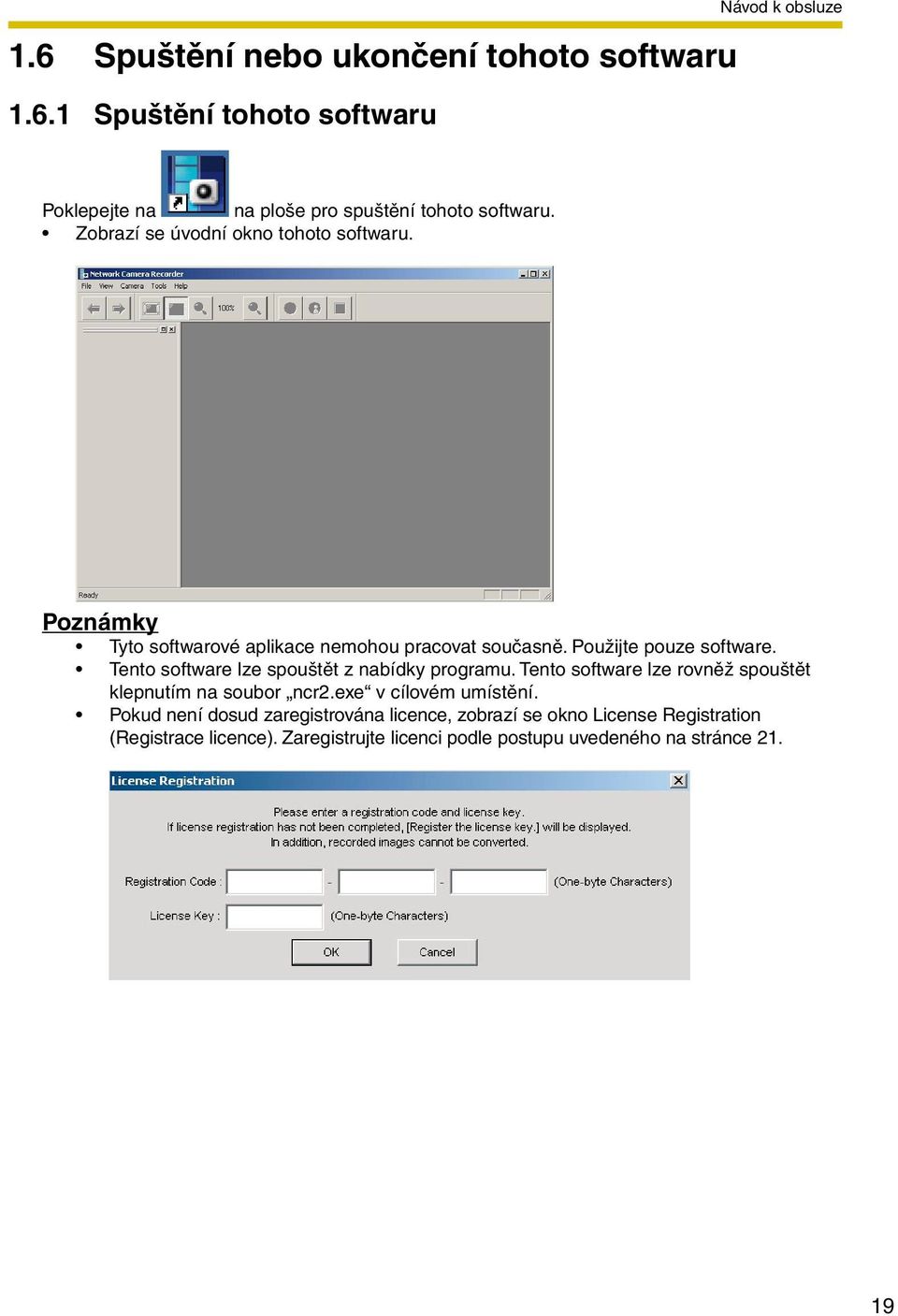

19 1.6 Spuštění nebo ukončení tohoto softwaru Spuštění tohoto softwaru Návod k obsluze Poklepejte na na ploše pro spuštění tohoto softwaru. Zobrazí se úvodní okno tohoto softwaru. Poznámky Tyto softwarové aplikace nemohou pracovat současně. Použijte pouze software. Tento software lze spouštět z nabídky programu. Tento software lze rovněž spouštět klepnutím na soubor ncr2.exe v cílovém umístění. Pokud není dosud zaregistrována licence, zobrazí se okno License Registration (Registrace licence). Zaregistrujte licenci podle postupu uvedeného na stránce

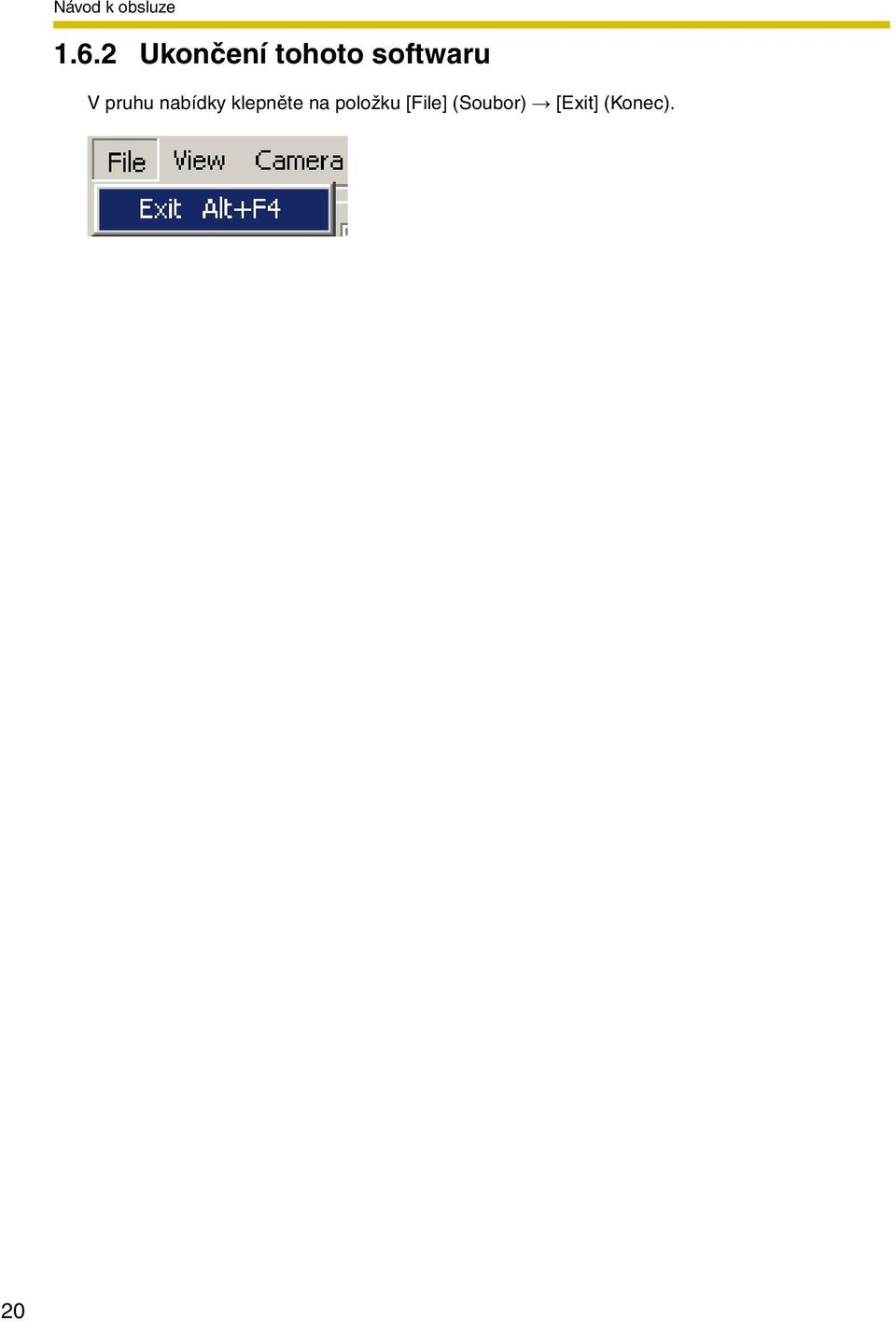

20 1.6.2 Ukončení tohoto softwaru V pruhu nabídky klepněte na položku [File] (Soubor) [Exit] (Konec). 20

21 1.7 Provedení registrace licence Pokud není dosud zaregistrována licence, zobrazí se okno License Registration (Registrace licence). Pro zaregistrování licence klepněte na tlačítko [Issue a license key on online registration] (Vydat licenční klíč při registraci online). Při registraci licence proveďte níže uvedené kroky Registrace nové licence 1. Zobrazte okno License Registration (Registrace licence). Pokud není dosud zaregistrována licence, zobrazí se okno License Registration (Registrace licence). Toto okno můžete rovněž zobrazit výběrem položky [Help] (Nápověda) [License Registration] (Registrace licence). 2. Zadejte přiložený registrační kód a licenční klíč a klepněte na tlačítko [OK]. Registrační kód a licenční klíč jsou obsaženy na přiložených nálepkách s registračním kódem. U znaků záleží na velikosti písmen (malá/velká). Zobrazí se následující okno: 21

22 3. Klepněte na tlačítko [OK]. Poznámka Pokud se zobrazí následující okno, je registrační kód nebo licenční klíč nesprávný. Zkontrolujte je a zadejte je znovu. Poznámka Jakmile je registrace dokončena, zobrazí se položka [License Registration] (Registrace licence) v pruhu nabídky šedou barvou. Poznámka Registrační kód a licenční klíč nelze ani při jejich ztrátě opakovaně vydat. Z tohoto důvodu je prosím bezpečně uschovejte. 22

23 2 Ovládání softwaru 2.1 Výběr složky pro ukládání záběrů Tento software umožňuje záznam záběrů kamery na pevný disk vašeho počítače PC. Složku lze změnit. Po zaregistrování kamery se ve vybrané složce automaticky vytvoří cílové složky. Zaznamenané záběry jsou ukládány do cílových složek. Pokud není cílová složka vybrána, budou se zaznamenané záběry ukládat do cílových složek v cílové složce, do níž jste nainstalovali software Network Camera Recorder. Cílovou složku můžete změnit na jinou složku nebo jednotky externích pevných disků. Poznámky Složka musí mít volnou kapacitu alespoň 100 MB. Hloubka hierarchické struktury složek nesmí být větší než 6, aby se předešlo nestabilitě systému. Zaznamenané záběry v cílové složce jsou zobrazovány na obrazovce. Pokud cílovou složku změníte, nebudou se zobrazovat zaznamenané záběry v původní složce. Níže uvedené velikosti souborů se zaznamenanými záběry lze používat jako určité vodítko. (Velikost 1 snímku) Rozlišení 640 x x x 120 Položky File Size (Velikost souboru) File Size (Velikost souboru) File Size (Velikost souboru) Favor Clarity (Upřednostnit čistotu) Standard (Standardní) Favor Motion (Upřednostnit pohyb) Přibližně 50 KB Přibližně 33 KB Přibližně 20 KB Přibližně 25 KB Přibližně 16 KB Přibližně 8 KB Přibližně 7 KB Přibližně 5 KB Přibližně 3 KB Záznamovou kapacitu lze vypočítat jako Velikost (KB) x Rychlost snímkování (snímků za sekundu) x čas (v sekundách). Např: Při rozlišení 640 x 480 bodů, Favor Clarity (Upřednostnit čistotu) a 12 snímcích za sekundu pro nastavení na jednu hodinu 50 (KB) x 12 (snímků za sekundu) x (s) = (přibližně 2,06 GB) Pokud je součástí záznamu i zvuk, připočítejte 4 KB za sekundu (KB) + 4 (KB) x (s) = (přibližně 2,08 GB) 23

24 1. Spusťte tento software a v pruhu nabídky zvolte položku [Tools] (Nástroje) [Preferences] (Předvolby) [Destination Folder] (Cílová složka). Zobrazí se stránky cílové složky. 24

25 2. Klepněte na tlačítko [Browse...] (Procházet). Zobrazí se stránka pro výběr složky. 3. Vyberte cílové umístění a klepněte na tlačítko [OK]. Složku si nejprve vytvořte. 4. Nastavte volný prostor na pevném disku. Nastavte pro svou cílovou složku dostatečnou kapacitu (alespoň 100 MB nebo více), aby nedošlo ke ztrátě stability systému. 5. Klepněte na tlačítko [OK]. Poznámky Zaznamenané záběry jsou ukládány do následující složky. Destination folder (Cílová složka) Složka pro ukládání zaznamenaných záběrů Složka pro ukládání dat pro vyhledávání zaznamenaných záběrů Pokud nelze záběr zaznamenat, zobrazí se chybová zpráva. Ve složce index nebo data ručně nemažte, nepřesunujte ani neměňte žádné soubory. 25

26 2.2 Automatické zálohování zaznamenaných záběrů Zaznamenané záběry lze ve specifikovanou dobu automaticky zálohovat. 1. V pruhu nabídky zvolte položku [Tools] (Nástroje) [Preferences] (Předvolby) [Backup] (Zálohovat). Zobrazí se stránka Backup Setting (Nastavení zálohování). Potvrďte rámeček. 2. Nastavte parametry a klepněte na tlačítko [OK]. 26

27 Parametry (a) Zvolte cílovou složku pro zálohování. Viz stránka 24, kde najdete podrobnosti o zpřístupnění stránky pro zálohování. Složku si nejprve vytvořte. Hloubka hierarchické struktury složek nesmí být větší než 6, aby se předešlo nestabilitě systému. (b) Nastavte volný prostor na pevném disku tak, aby se zálohování ukončilo před zaplněním systému. Nastavte pro svou cílovou složku dostatečnou kapacitu (alespoň 100 MB nebo více), aby nedošlo ke ztrátě stability systému. (c) Nastavte datum a čas pro provádění zálohy. Poznámky Funkce Backup (Zálohovat) automaticky vytvoří složku s nejnovějším datem a zkopíruje zaznamenané záběry a data pro vyhledávání v cílové složce. Funkce Backup (Zálohovat) zálohuje pouze nově zaznamenané záběry od provedení posledního zálohování. Pokud kapacita dosáhne limitu, zálohování se zastaví a zobrazí se chybová zpráva (viz stránka 91). Je možno provádět vyhledávání zálohovaných záběrů. Na stránce pro vyhledávání zvolte položku [Backup Image] (Zálohovat záběr) (viz stránka 63). Operace záznamu prostřednictvím tohoto softwaru může být v průběhu zálohování zpožděna. Pokud v průběhu zálohování probíhá záznam záběrů, budou tyto zaznamenané záběry zálohovány při příštím zálohování. Ve složce index nebo data ve složce backup ručně nemažte, nepřesunujte ani neměňte žádné soubory. 27

28 2.3 Použití serveru proxy Následující nastavení je třeba provést pro monitorování záběrů kamery prostřednictvím internetu s použitím serveru proxy. (Ke kameře se nelze připojit bez nastavení parametrů serveru proxy.) Pokud server proxy nepoužíváte, není toto nastavení potřebné. 1. V pruhu nabídky zvolte položku [Tools] (Nástroje) [Preferences] (Předvolby) [Network Connection] (Síťové připojení). Zobrazí se stránka Proxy Setting (Nastavení serveru proxy). 2. Potvrďte možnost [Use a proxy server] (Používat server proxy), nastavte parametry a klepněte na tlačítko [OK]. 28

29 Nastavení Proxy Address and Port (Adresa a port serveru proxy) Proxy User Name and Proxy Password (Uživatelské jméno a heslo proxy) Popis Zadejte adresu IP serveru proxy a číslo portu. Tyto hodnoty získáte od svého správce sítě (administrátora). Zadávejte alfanumerické znaky. (Jako číslo portu zadávejte pouze numerické znaky.) Zadejte uživatelské jméno a heslo pro server proxy, pokud je vyžadováno. Tyto hodnoty získáte od svého správce sítě (administrátora). Zadávejte alfanumerické znaky. 29

30 2.4 Zaregistrování kamery Předtím, než budete moci sledovat nebo zaznamenávat záběry, musíte prostřednictvím tohoto softwaru nakonfigurovat každou kameru. Pokud v tomto softwaru změníte cílovou složku (z výchozí složky), zvolte nejprve složku pro ukládání záběrů (viz stránka 23). Informace o kameře lze importovat a exportovat (viz stránka 72) Vytvoření nové kamery 1. V pruhu nabídky zvolte položku [Camera] (Kamera) [Create New Camera] (Vytvořit novou kameru). Kameru můžete vytvořit pomocí nabídky, která se otevře po klepnutí pravým tlačítkem na seznam kamer (viz stránka 66). Zobrazí se stránka Create New Camera (Vytvořit novou kameru). Záložka Page Selection (Výběr stránky) Basic Settings (Základní nastavení): Image Settings (Nastavení obrazu): Recording Capacity Limit (Omezení kapacity záznamu): Motion Detection (Detekce pohybu) : Keyword (Klíčové slovo): Zobrazení stránky pro nastavení názvu kamery a adresy IP (viz stránka 31). Zobrazení stránky pro nastavení velikosti záběru a metody záznamu (viz stránka 33). Zobrazení stránky pro nastavení hodnoty omezení kapacity záznamu (viz stránka 34). Zobrazení stránky pro nastavení záznamu detekce pohybu (viz stránka 35). Zobrazení stránky pro nastavení klíčového slova zaznamenaného záběru (viz stránka 37). 2. Nastavte parametry a klepněte na tlačítko [OK]. V seznamu kamery se zobrazí náhled kamery. 30

31 Stránka Basic Settings (Základní nastavení) Nastavení Camera Name (Název kamery) Comment (Komentář) Camera Address (Adresa kamery) Port Popis Zadejte název kamery (povinný). Název kamery se zobrazí na obrazovce (viz stránka 45). Maximálně 250 znaků. Zde můžete zadat informace o kameře, jako je například její umístění. Komentář se zobrazuje na obrazovce (viz stránka 45). Maximálně 128 znaků. Zadejte adresu IP (nebo název domény) (povinné). Zadávejte alfanumerické znaky. Zde zadejte číslo portu. Pokud je číslo portu 80 (výchozí hodnota), není třeba číslo portu zadávat. Zadejte numerické znaky. 31

32 Nastavení User Name/Password (Uživatelské jméno/ Heslo) Use a proxy server (Používat server proxy) Popis Pokud je povoleno bezpečnostní nastavení (ověřování autentizace), zadejte uživatelské jméno správce (administrátora) a heslo kamery. Zadávejte alfanumerické znaky. 4 až 15 znaků. Heslo se ukládá v zašifrované formě. Pokud povolíte nastavení serveru proxy (viz stránka 28), je položka [Use a proxy server] (Používat server proxy) povolena. Pokud kamera používá server proxy, potvrďte políčko [Use a proxy server] (Používat server proxy). Poznámka Pokud kameru není možno prostřednictvím tohoto softwaru zpřístupnit, zobrazí se následující zpráva. Zkontrolujte nastavení kamery a zkuste postup zopakovat. Poznámka Počet připojení ze softwaru do kamery je omezen. S kamerou lze uskutečnit až 3 připojení. 32

33 Stránka Image Settings (Nastavení obrazu) Resolution (Rozlišení) Nastavení Image Quality (Kvalita obrazu) Recorded Frequency (Frekvence záznamu) Recording Setting (Nastavení záznamu) Popis Zvolte 640 x 480, 320 x 240 (výchozí) nebo 160 x 120. Zvolte možnost Favor Clarity (Upřednostnit čistotu), Standard (výchozí) nebo Favor Motion (Upřednostnit pohyb). Nastavte interval pro záznam záběrů. [Not Specify (Nespecifikovat) *1, Specify (Specifikovat) *2 nebo Setting Intervals (Nastavení intervalů) *3 ] Zvolte, zda se bude s obrazem zaznamenávat i zvuk nebo pouze obraz. *1 Pokud budete zaznamenávat záběry tak, jak jsou nastaveny na kameře, nastavte hodnotu [Not Specify] (Nespecifikovat). Záběry jsou zaznamenány tak, jak kamera odesílá záběry prostřednictvím své maximální šířky pásma. *2 Pokud zvolíte položku [Audio and Image] (Zvuk a obraz), nelze specifikovat intervaly. *3 V závislosti na síťovém prostředí nemusí být možné monitorovat kameru v nastavených intervalech nebo při maximální šířce pásma. Při registrování kamery se zobrazuje výchozí hodnota. Pokud změníte výchozí hodnotu potvrzením políčka [Set to Default] (Nastavit jako výchozí hodnotu) a klepnutím na tlačítko [OK], stane se aktuální nastavení výchozím nastavením. Pokud klepnete na tlačítko [Return to Default] (Návrat k výchozí hodnotě), vrátí se nastavení na výchozí hodnotu. Poznámka Pokud kamera nepovoluje změny v nastavení, nemusí správně pracovat nastavení rozlišení nebo kvality obrazu. 33

34 Stránka Recording Capacity Limit (Omezení kapacity záznamu) Nastavení Limit Recording Capacity (Omezit kapacitu záznamu) Popis Pro omezení kapacity záznamu potvrďte položku [Limit the recording capacity] (Omezit kapacitu záznamu) a nastavte kapacitu. Zvolte položku [Stop recording] (Zastavit záznam) nebo [Delete old images and keep recording] (Smazat staré záznamy a pokračovat v záznamu) (po 1 minutě), jakmile se kapacita zaplní. Při registrování kamery se zobrazuje výchozí hodnota. Pokud změníte výchozí hodnotu potvrzením políčka [Set to Default] (Nastavit jako výchozí hodnotu) a klepnutím na tlačítko [OK], stane se aktuální nastavení výchozím nastavením. Pokud klepnete na tlačítko [Return to Default] (Návrat k výchozí hodnotě), vrátí se nastavení na výchozí hodnotu. Pokud změníte kapacitu na menší hodnotu, než je aktuální kapacita, smaže tento software staré záběry. (Například, změníte-li kapacitu na hodnotu 200 MB, pokud jste zaznamenali záběry o velikosti až 250 MB, budou smazány starší záznamy o velikosti 50 MB.) 34

35 Stránka Motion Detection (Detekce pohybu) Nastavení Recording Method (Záznamová metoda) Threshold (Práh) Sensitivity (Citlivost) Popis Záznam záběrů v časovém intervalu před nebo po detekci pohybu. Nastavení prahu pro spuštění záznamu. Pokud je práh nastaven na nízkou hodnotu, bude tento software citlivěji detekovat jakékoli změny. Pokud nastavíte vysokou citlivost, bude se amplituda pruhu detekce pohybu měnit skokově (viz stránka 45). Např: Pokud se doba záznamu překrývá s jiným nastavením, bude záznam probíhat nepřetržitě. Pokud záznam záběru nastavíte tak, aby se záznam provedl 5 sekund před nebo po detekci pohybu, a bude detekován jiný pohyb, zaznamená se 1 záběr. Je detekován pohyb. 5 sekund 5 sekund Je detekován pohyb. 5 sekund 5 sekund Při registrování kamery se zobrazuje výchozí hodnota. Pokud změníte výchozí hodnotu potvrzením políčka [Set to Default] (Nastavit jako výchozí hodnotu) a klepnutím na tlačítko [OK], stane se aktuální nastavení výchozím nastavením. Pokud klepnete na tlačítko [Return to Default] (Návrat k výchozí hodnotě), vrátí se nastavení na výchozí hodnotu. 35

36 Poznámky Klepněte na tlačítko v pruhu nástrojů pro spuštění záznamu a na tlačítko pro zastavení záznamu. Pokud klepnete na tlačítko nebo při nastavené době záznamu před nebo po detekci pohybu, nebude záznam detekce pohybu fungovat. Budete-li chtít zachytit přesný záběr při detekci pohybu, nepotvrzujte rámečky detekce pohybu před nebo po detekci pohybu. Úroveň detekce pohybu se mění v závislosti na rozlišení, kvalitě záběru, situaci v okolí objektu a na síťovém prostředí. Zkontrolujte tuto úroveň provedením záznamu detekce pohybu. Na stránce pro monitoring se klepnutím na tlačítko zobrazí pruh detekce pohybu. Pruh detekce pohybu Práh je představován okrajem mezi zelenou a červenou. Pokud úroveň přesáhne tento práh, spustí se záznam detekce pohybu. V průběhu záznamu detekce pohybu svítí indikátor červeně. 36

37 Stránka Keyword (Klíčové slovo) Nastavení Keyword 1 (Klíčové slovo 1)/ Keyword 2 (Klíčové slovo 2) Popis Přidejte klíčové slovo k manuálně zaznamenaným záběrům. Lze nastavit 2 klíčová slova (Keyword1 (Klíčové slovo 1)/ Keyword2 (Klíčové slovo 2). Po nastavení klíčového slova můžete s jeho pomocí vyhledávat zaznamenané záběry (viz stránka 63). 37

38 2.4.2 Editace informací o kameře 1. V pruhu nabídky zvolte položku [Camera] (Kamera) [Edit Current Camera] (Editovat aktuální kameru). Informace o kameře lze změnit pomocí nabídky, která se otevře po klepnutí pravým tlačítkem na seznam kamer (viz stránka 66). Zobrazí se stránka Change Camera Information (Změnit informace o kameře). 2. Nastavte parametry a klepněte na tlačítko [OK]. Viz stránka 31 až 37, kde najdete další podrobnosti o parametrech. 38

39 2.5 Okno Network Camera Recorder (Síťová kamera/rekordér) Záložka Page Selection (Výběr stránky) Monitoring Image (Monitorování záběru): Zobrazení aktuálního záběru (viz stránka 45). Recorded Image (Zaznamenaný záběr): Zobrazení seznamu zaznamenaných záběrů a přehrávaného záběru (viz stránka 46). Timer List (Seznam časovačů): Zobrazení seznamu časovačů (viz stránka 47). Pruh nabídky (viz stránka 42) Camera List (Seznam kamer) (viz stránka 66) Tlačítka pruhu nástrojů (viz stránka 44) Ovládací pruh (viz stránka 49) Stavový pruh Zobrazuje stav. Stránka Monitoring (viz stránka 45) Window Display (Zobrazení okna) Seznam kamer a ovládací pruh lze zobrazovat v jiném okně, nebo lze změnit uspořádání okna. Např: Zobrazení ovládacího pruhu v jiném okně Poklepáním na nebo klepnutím na se zobrazí v jiném okně. 39

40 Např: Změna uspořádání posunutím ovládacího pruhu Umístění lze změnit přetažením. Okno se ukotví uchopením za stránku. Poznámka Pokud okno posunete při současném podržení klávesy [Ctrl] na klávesnici, umístí se okno jako nezávislé okno. 40

41 Např: Změna uspořádání posunutím seznamu kamer Okno se ukotví na stránku. Seznam kamer umožňuje současně monitorovat několik kamer a sledovat záběry z kamery ve větší velikosti (viz stránka 66). Poznámka Pokud okno posunete při současném podržení klávesy [Ctrl] na klávesnici, umístí se okno jako nezávislé okno. 41

42 Pruh nabídek File (Soubor) Exit (Konec) Ukončení tohoto softwaru. Edit (Úpravy) Copy (Kopírovat) Search... (Vyhledat) View (Zobrazit) Display Mode (Režim zobrazení) Image Size Camera List (Velikost záběru v seznamu kamer) Toolbar (Pruh nástrojů) Window (Okno) Stavový pruh Camera (Kamera) Create New Camera... (Vytvořit novou kameru) Edit Current Camera... (Upravit aktuální kameru) Previous Camera (Předchozí kamera) Next Camera (Další kamera) Enable or Disable Camera (Povolit nebo zakázat kameru) Delete... (Smazat) Zkopírování záběru do schránky. Zobrazení stránky pro vyhledávání zaznamenaných záběrů. Zvolení režimu zobrazení záběru. Výběr velikosti náhledu kamery. Volba posunutí kamery v pruhu nástrojů, režim zobrazení, zobrazení tlačítka záznamu. Zobrazení nebo skrytí seznamu kamer, ovládacího pruhu nebo seznamu zaznamenaných záběrů. Zobrazení nebo skrytí stavového pruhu. Zaregistrování nové kamery. Editace informací o kameře. Zobrazení záběru předchozí kamery. Zobrazení záběru následující kamery. Povolení nebo zakázání kamer. Smazání zaregistrované kamery. Record (Záznam) Start Recording (Spuštění záznamu) Start Motion Detection Recording (Spuštění záznamu detekce pohybu) Stop Recording (Zastavení záznamu) Playback (Přehrávání) Start (Spuštění) Pause (Pozastavení/pauza) Stop (Zastavení) To Next Image (Na následující záběr) To Previous Image (Na předchozí záběr) Spuštění záznamu. Spuštění záznamu detekce pohybu. Zastavení záznamu. Přehrávání zaznamenaných záběrů. Pauza v přehrávání (pozastavení). Zastavení/ukončení přehrávání. Zobrazení následujícího záběru od zobrazeného záběru. Zobrazení předchozího záběru od zobrazeného záběru. 42

43 Recorded Images (Zaznamenané záběry) Refresh (Obnovit) Edit Keyword... (Upravit klíčové slovo) Delete... (Smazat) Zobrazení nejnovějšího seznamu záběrů. Editace klíčového slova k zaznamenaným záběrům. Smazání vybraných zaznamenaných záběrů. Timer (Časovač) Create New Timer... (Vytvořit nový časovač) Edit Current Timer... (Upravit aktuální časovač) Enable or Disable Timer (Povolit nebo zakázat časovač) Delete... (Smazat) Tools (Nástroje) JPEG Conversion (Konverze do formátu JPEG) Import Camera Settings... (Import nastavení kamery) Export Camera Settings... (Export nastavení kamery) Preferences... (Předvolby) Vytvoření nového časovače. Editace informací o registraci časovače. Povolení nebo zákaz časovačů. Smazání vybraných časovačů. Konverze zaznamenaného záběru do souboru ve formátu JPEG. Import informací o nastavení kamery. Export informací o nastavení kamery do souboru. Otevření stránky s předvolbami (stránka Destination (Cílové umístění), Backup (Zálohování) a Network Connection (Síťové připojení). Help (Nápověda) License Registration (Registrace licence) Open Operating Instructions (Otevření návodu k obsluze) Camera Portal Site (Stránka portálu kamery) Download (Stažení) Support Information (Informace o podpoře) About Network Camera Recorder (O aplikaci Síťová kamera/ rekordér ) Otevření stránky pro registraci licence. Otevření návodu k obsluze ve formátu souboru PDF. Otevření hlavní stránky kamery. Otevření webové stránky pro stažení (download). Otevření webové stránky s informacemi o podpoře pro tento software. Otevření stránky s informacemi o verzi tohoto softwaru. 43

44 Tlačítka pruhu nástrojů Výběr předchozí kamery z aktuální kamery. Spuštění záznamu. Výběr následující kamery z aktuální kamery. Spuštění záznamu detekce pohybu. Záběr se přizpůsobí podle okna. Ukončení záznamu. Zmenšení záběru o 25 % (minimálně na 25 % aktuální velikosti). Zobrazení měřítka. Zvětšení záběru o 25 % (maximálně na 700 % aktuální velikosti). 44

45 2.5.1 Stránka Monitoring (Monitorování) Camera name (Název kamery) Zobrazuje se komentář zaregistrované kamery. Zobrazuje se datum a čas vašeho počítače PC. Ovládací pruh (viz stránka 49) Zvolenou kameru můžete ovládat prostřednictvím stránky pro monitoring. Stránka pro monitoring zvolené kamery Camera List (Seznam kamer) (viz stránka 66) Zaregistrované kamery jsou uvedeny v seznamu. Po klepnutí pravým tlačítkem na záběr se zobrazí nabídky. Pruh detekce pohybu (viz stránka 55) Tento pruh se zobrazuje po spuštění detekce pohybu. Zobrazuje se práh záznamu detekce pohybu. 45

46 2.5.2 Stránka Recorded Image (Zaznamenaný záběr) Stránka Recorded Image (Zaznamenaný záběr) zobrazuje seznam zaznamenaných záběrů vybraných kamer a umožňuje přehrávání zaznamenaných záběrů. Velikost obrazovky lze změnit uchopením rámečku v místě, kde se kurzor změní na. Obrazovka Playback (Přehrávání) (viz stránka 59) Zobrazuje zvolené obrazové záznymy. Seznam Recorded Images (Zaznamenané záběry) (viz stránka 59) Poskytuje seznam zaznamenaných záběrů. Záložka Recording Method Selection (Volba metody záznamu) Zaznamenané záběry se zobrazují ve skupině metody záznamu. Klepnutím na tlačítko [Search] (Vyhledat) se zobrazí stránky pro vyhledávání. Stránka Search Tab (Záložka vyhledávání) Stránka Search (Vyhledávání) (viz stránka 63) Pro vyhledávání zaznamenaných záběrů. Výsledek se zobrazuje na stránce Search Tab (Záložka vyhledávání). Poznámka Klepnutím na horní část stránky pro vyhledávání se stránka zobrazí v dalším okně. 46

47 2.5.3 Stránka Timer List (Seznam časovačů) Timer List (Seznam časovačů) Zobrazuje se seznam nastavených časovačů. Na stránce Timer List (Seznam časovačů) můžete nastavovat, měnit, povolit/zakázat nebo smazat časovač (viz stránka 58). Klepněte pravým tlačítkem na seznam časovačů, aby se zobrazila nabídka. Zvolte název časovače a klepněte na něj pravým tlačítkem, aby se zobrazila nabídka. Zvolte několik názvů časovačů a klepněte na ně pravým tlačítkem, aby se zobrazila nabídka. 47

48 2.6 Monitorování kamery Monitorování kamery 1. V seznamu kamer vyberte náhled kamery. Na stránce pro monitoring se zobrazí záběr ze zvolené kamery. Vybraná kamera se zobrazuje v modrém rámečku. Klepnutím na záložku [Monitoring] si můžete zobrazit stránku pro monitoring. Zobrazuje se datum a čas vašeho počítače PC. Pokud kamera podporuje zvuk, zobrazuje se. Nyní můžete kameru ovládat (viz stránka 49). Poznámky Někdy může docházet k přerušování zvuku nebo k pozastavení obrazu. Velikost náhledu kamery je možno změnit (viz stránka 66). Upořádání (vzhled) stránky je možno změnit (viz stránka 39 až 41). Pokud monitorujete kameru s podporou zvuku, může v důsledku výkonu vašeho počítače PC nebo síťového prostředí docházet k přerušování zvuku. V takovém případě snižte maximální šířku pásma na stránce Network síťového nastavení kamery. Pokud je kamera nastavena pro zobrazování statického záběru, zobrazuje se na stránce pro monitoring modrá obrazovka. 48

49 2.6.2 Používání pruhu ovládání Kameru můžete ovládat na stránce pro monitoring. Pokud není tato funkce povolena, budou tlačítka zobrazena šedě. Preset Display (Zobrazení předvoleb): Refresh (Obnovit): Pan/Tilt Scan (Panorámování/ naklápění) *1 : Po klepnutí na tlačítko předvolby se zobrazí název předvolby. Zobrazují se rovněž informace o kameře. Zobrazí se naposledy zaregistrovaná tlačítka (viz stránka 52). Posunutí objektivu přes celý horizontální ( ) nebo vertikální ( ) rozsah a návrat do původní pozice. Pan/Tilt/Home Position (Panorámování/ Naklápění/Výchozí pozice) *1 Preset Button (Tlačítko předvolby) *1 Ovládání směru objektivu. Panorámování ( : Vlevo, : Vpravo), Naklápění ( : Nahoru, : Dolů) a výchozí pozice ( : Střed) Nastaví směr kamery do přednastavené pozice. Zoom *1 Zvětšení nebo zmenšení obrazu (viz stránka 50). Tele, Wide (Širokoúhlý záběr) Focus (Zaostření) *1 Zaostření obrazu (viz stránka 51). Brightness (Jas) *1 : Near (Blízko), Auto (Automaticky), Far (Daleko) Změna jasu v 9 krocích včetně [STD] (Standard). Klepnutím na [-] nebo [+] se změní jas záběru. Resolution (Rozlišení) *1 : Zvolte [640 x 480], [320 x 240] (výchozí) nebo [160 x 120] pixelů. Image Quality (Kvalita obrazu) *1 : Výběr kvality obrazu. Položka [Favor Clarity] (Upřednostnit čistotu) optimalizuje záběr pro dobrou čistotu. Položka [Standard] zachovává standardní kvalitu. (výchozí) Položka [Favor Motion] (Upřednostnit pohyb) optimalizuje záběr pro zobrazení pohybu. *1 Pokud jsou ovládací prvky kamery zakázány, nemůžete tyto funkce ovládat. 49

50 Přibližování a vzdalování záběru (Kamery s dostupnou funkcí přibližování a vzdalování záběru (zoom in/out) Klepnutím na tlačítko tele se záběr zvětší (maximálně 42x *1 ), klepnutím na tlačítko wide se záběr zmenší. Kamera provádí přibližování a vzdalování záběru s pravidelným poměrem. *1 Optický zoom pracuje do zvětšení 21x a digitální zoom pracuje do zvětšení 2x. 50

51 Zaostření (Kamery s dostupnou funkcí zaostřování) Kamera je vybavena funkcemi pro automatické nebo manuální zaostření. Automatické zaostřování Klepněte na tlačítko. Je doporučeno používat automatické zaostřování. Z režimu manuálního zaostřování se lze vrátit do režimu automatického zaostřování klepnutím na tlačítko. Manuální zaostřování Klepnutím na tlačítko nebo se kamera přepne do režimu manuálního zaostřování. Klepnutím na tlačítko se zaostří blíže ke kameře. Klepnutím na tlačítko se zaostří dále od kamery. 51

52 2.6.3 Používání tlačítek předvoleb Můžete používat tlačítka předvoleb kamery. Klepnutím na výchozí pozici nebo tlačítka předvoleb (1-8) se pozice změní na zaregistrovanou pozici. Zaregistrovaná tlačítka se zobrazují modrou barvou. Nezaregistrovaná tlačítka se zobrazují šedou barvou. 1. Klepněte na číslo předvolby. Název předvolby se zobrazuje v horní části. Poznámka Pokud je tlačítko předvolby změněno v průběhu použití tohoto softwaru, není tato změna tímto softwarem reflektována. Klepnutím na tlačítko [Refresh] (Obnovit) se zobrazí poslední tlačítka předvoleb. 52

53 2.7 Záznam obrazu Manuální záznam obrazu Tento software umožňuje manuálně zaznamenávat záběry. Nastavení záběru proveďte na stránce s informacemi o kameře (viz stránka 33). 1. V seznamu kamer vyberte náhled kamery. Vybraná kamera se zobrazuje v modrém rámečku (viz stránka 66). 2. Klepněte na. Záznam se provede vybranou kamerou. Pro zastavení záznamu klepněte na. V průběhu záznamu se zobrazuje (viz stránka 66). (Vlevo: Zelená, Uprostřed: Červená) V pruhu nabídky záznamu můžete zvolit položku [Start Recording] (Spuštění záznamu) nebo [Stop Recording] (Zastavit záznam). Můžete souběžně zaznamenávat prostřednictvím několika kamer. Poznámky Budete-li chtít vybrat několik kamer, vyberte je při současném podržení klávesy [Ctrl] na klávesnici. Níže uvedené velikosti souborů se zaznamenanými záběry lze používat jako určité vodítko. (Velikost 1 snímku) Rozlišení 640 x x x 120 Položky File Size (Velikost souboru) File Size (Velikost souboru) File Size (Velikost souboru) Favor Clarity (Upřednostnit čistotu) Standard Favor Motion (Upřednostnit pohyb) Přibližně 50 KB Přibližně 33 KB Přibližně 20 KB Přibližně 25 KB Přibližně 16 KB Přibližně 8 KB Přibližně 7 KB Přibližně 5 KB Přibližně 3 KB 53

54 Záznamovou kapacitu lze vypočítat jako Velikost (KB) x Rychlost snímkování (snímků za sekundu) x čas (v sekundách). Např: Při rozlišení 640 x 480 bodů, Favor Clarity (Upřednostnit čistotu) a 12 snímcích za sekundu pro nastavení na jednu hodinu 50 (KB) x 12 (snímků za sekundu) x (s) = (přibližně 2,06 GB) Pokud je součástí záznamu i zvuk, připočítejte 4 KB za sekundu (KB) + 4 (KB) x (s) = (přibližně 2,08 GB) Změna nastavení na ovládacím pruhu nemá na záznam vliv. Pokud změníte rozlišení nebo kvalitu obrazu zaznamenaných záběrů, změňte nastavení na stránce Image Settings (Nastavení obrazu) (viz stránka 33). Pro zastavení záznamu vždy klepněte na tlačítko nebo zvolte položku [Record] (Záznam) [Stop Recording] (Zastavit záznam). Pokud zavřete ovládací okno, záznam programu se nezastaví. Pokud se na hlavním panelu zobrazuje ikona programu vždy pracuje (viz stránka 17)., záznam Pokud v průběhu záznamu dojde k odpojení od sítě, bude záznam pozastaven. Po opětovném připojení k síti bude záznam opět spuštěn. 54

55 2.7.2 Záznam detekce pohybu (Motion Detection Recording) Záznam záběrů se spustí při detekci pohybu na obrazovce. Nastavení detekce pohybu nastavte na stránce Motion Detection (Detekce pohybu) (viz stránka 35). 1. V seznamu kamer vyberte náhled kamery. Vybraná kamera se zobrazuje v modrém rámečku (viz stránka 66). 2. Klepněte na. Záznam se provede vybranou kamerou. Pro zastavení záznamu klepněte na. V průběhu záznamu detekce pohybu se zobrazuje (viz stránka 66). (Vlevo: Zelená, Uprostřed: Červená, Vpravo: Červená) V pruhu nabídky záznamu můžete zvolit položku [Start Motion Detection Recording] (Spuštění záznamu detekce pohybu) nebo [Stop Recording] (Zastavit záznam). Můžete souběžně zaznamenávat prostřednictvím několika kamer. Poznámky Budete-li chtít vybrat několik kamer, vyberte je při současném podržení klávesy [Ctrl] na klávesnici. Záběry lze zaznamenávat před nebo po detekci pohybu. Úroveň detekce pohybu se mění v závislosti na rozlišení, kvalitě záběru, situaci v okolí objektu a na síťovém prostředí. Zkontrolujte úroveň provedením záznamu detekce pohybu, abyste se ujistili, že se uskuteční zamýšlená operace (viz stránka 35). Pro zastavení záznamu detekce pohybu vždy klepněte na tlačítko nebo zvolte položku [Record] (Záznam) [Stop Motion Detection Recording] (Zastavit záznam detekce pohybu). Pokud zavřete ovládací okno, záznam programu se nezastaví. Pokud se na hlavním panelu zobrazuje ikona (viz stránka 17)., záznam programu vždy pracuje 55

56 2.7.3 Záznam s časovačem (Timer Recording) Můžete specifikovat den v týdnu a časový interval pro záznam. 1. V seznamu kamer vyberte náhled kamery. Vybraná kamera se zobrazuje v modrém rámečku (viz stránka 66). 2. V pruhu nabídky zvolte položku [Timer] (Časovač) [Create New Timer] (Vytvořit nový časovač). Zobrazí se stránka Create New Timer (Vytvořit nový časovač). Klepněte na položku [Create New Timer] (Vytvořit nový časovač) v nabídce, která se zobrazí po klepnutí pravým tlačítkem na stránce seznamu časovačů (viz stránka 47). 3. Nastavte parametry a klepněte na tlačítko [OK]. Časovač se zobrazí na stránce seznamu časovačů (viz stránka 47). Položky Popisy Basic Settings (Základní nastavení) Zadejte název časovače (povinný). Název časovače se Timer Name (Název časovače) zobrazuje na stránce seznamu časovačů. 56

57 Položky Timer Schedule (Plán časovačů) Recording Method (Záznamová metoda) Keyword (Klíčové slovo) Keyword 1 (Klíčové slovo 1)/ Keyword 2 (Klíčové slovo 2) Popisy Pro nastavení časovače nastavte dobu spuštění, dobu ukončení a den v týdnu. Při potvrzení položky [Daily] (Denně) se nastaví záznam s denním časovačem v průběhu zadaného časového intervalu. Nastavíte-li den v týdnu, potvrďte položku [Day of the Week Setting] (Nastavení dne v týdnu) a specifikujte den nebo několik dnů v týdnu. Pokud není den v týdnu potvrzen, není záznam s časovačem nastaven. Budete-li chtít zaznamenávat záběry po celý den, nastavte stejnou dobu spuštění a ukončení. Zvolte záznam s časovačem nebo záznam detekce pohybu. Zvolíte-li záznam detekce pohybu, lze nastavit časový interval před nebo po detekci. Pokud jej nenastavíte, zaznamená tento software záběry pouze při detekci pohybu. Zaznamenané záběry pro jednotlivé časovače lze vyhledávat podle klíčového slova. Pokud změníte výchozí hodnotu potvrzením políčka [Set to Default] (Nastavit jako výchozí hodnotu) a klepnutím na tlačítko [OK], stane se aktuální nastavení výchozím nastavením. Pokud klepnete na tlačítko [Return to Default] (Návrat k výchozí hodnotě), vrátí se nastavení na výchozí hodnotu. Poznámky Pokud v průběhu záznamu s časovačem klepnete na tlačítko Record Stop (Zastavit záznam), záznam s časovačem se nezruší. Budete-li jej chtít zrušit, zakažte časovač na stránce seznamu časovačů (viz stránka 58). Budete-li zaznamenávat záběry po celý den, budou záběry zaznamenávány od doby spuštění do doby ukončení. Pokud nastavíte časový interval přes půlnoc, rozdělí se záznam o půlnoci na 2 záběry. Pro každou kameru lze nastavit 10 časovačů. Pokud zavřete ovládací okno, záznam programu se nezastaví. Pokud se na hlavním panelu zobrazuje ikona, záznam programu vždy pracuje (viz stránka 17). 57
