Uživatelský Manuál NAPĚŤOVÝ TESTER MODEL 9011

Transkript

1 Uživatelský Manuál NAPĚŤOVÝ TESTER MODEL 9011

2 Bezpečnost Mezinárodní Bezpečnostní Symboly Upozornění na potenciální nebezpečí, seznamte se s uživatelským návodem. Pozor! Nebezpečné napětí. Nebezpečí elektrického rázu. Dvojitá Izolace. BEZPEČNOSTNÍ UPOZORNĚNÍ Reference. Buďte maximálně opatrní. Nepřekračujte jakékoliv vstupní rozsahy, kterékoliv funkce. Při napětí vyšším než 400V, používejte ochranné izolační pomůcky. VAROVÁNÍ Aby nedošlo k lektrickému rázu, jenutno doržovat normy pro práci s vysokým napětí. Zvláště při práci s napětím přesahujícím hodnotu 120V (60V) DC, nebo 50V (25V) rms AC. Hodnoty na svorkách 2

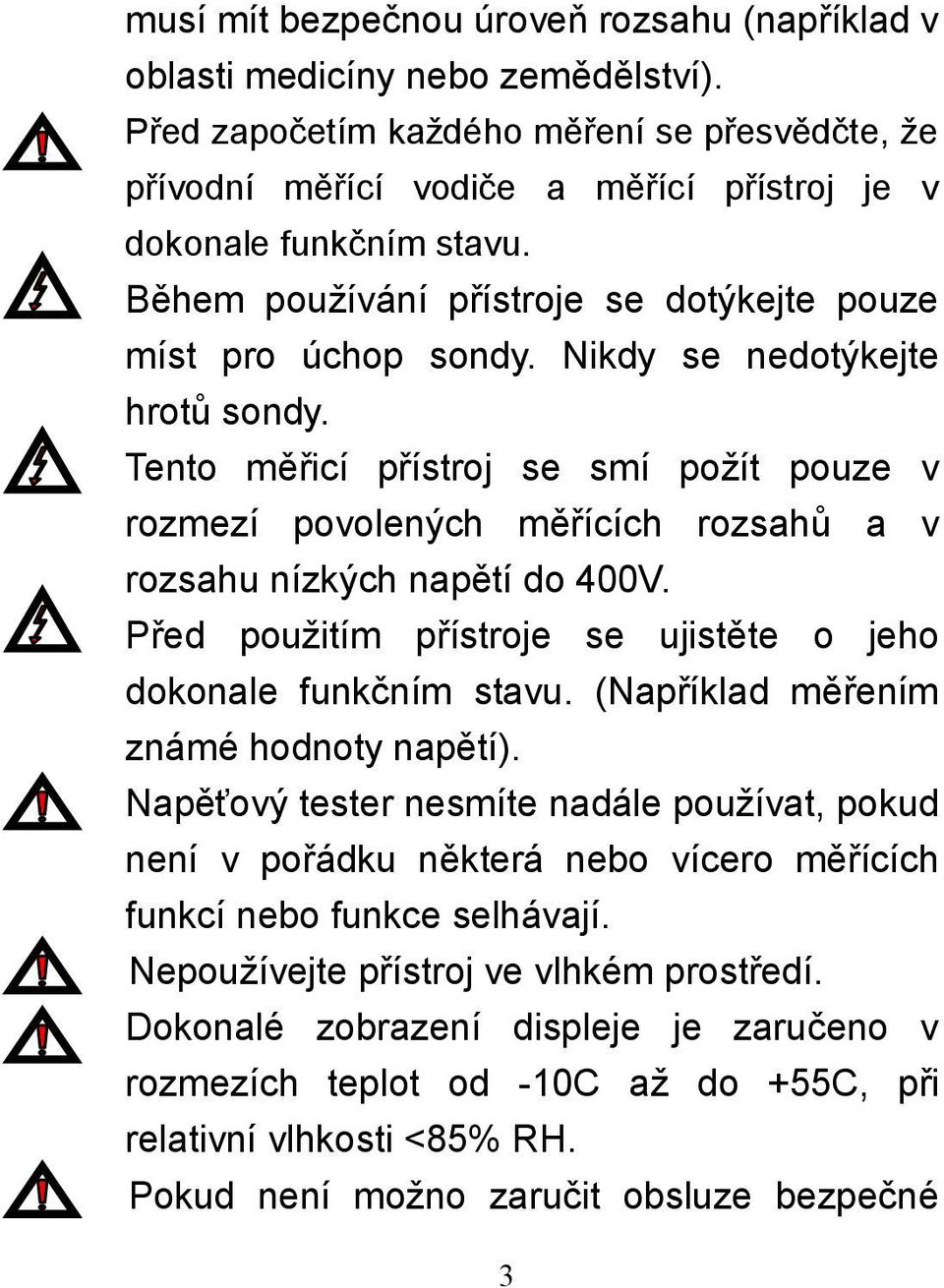

3 musí mít bezpečnou úroveň rozsahu (například v oblasti medicíny nebo zemědělství). Před započetím každého měření se přesvědčte, že přívodní měřící vodiče a měřící přístroj je v dokonale funkčním stavu. Během používání přístroje se dotýkejte pouze míst pro úchop sondy. Nikdy se nedotýkejte hrotů sondy. Tento měřicí přístroj se smí požít pouze v rozmezí povolených měřících rozsahů a v rozsahu nízkých napětí do 400V. Před použitím přístroje se ujistěte o jeho dokonale funkčním stavu. (Například měřením známé hodnoty napětí). Napěťový tester nesmíte nadále používat, pokud není v pořádku některá nebo vícero měřících funkcí nebo funkce selhávají. Nepoužívejte přístroj ve vlhkém prostředí. Dokonalé zobrazení displeje je zaručeno v rozmezích teplot od -10C až do +55C, při relativní vlhkosti <85% RH. Pokud není možno zaručit obsluze bezpečné 3

4 používání měřicího přístroje, musí být přístroj odejmut z procesu měření a zajištěn proti neoprávněnému použití. Bezpečnost přístroje nemůže být zajištěna v následujících případech: Je zřejmé viditelné poškození Není možno provádět požadovaná měření Přístroj byl dlouhou dobu skladován v nevyhovujících podmínkách Přístroj byl během přepravy vystaven mechanickému namáhání. Během používání měřicího přístroje je nutno dodržovat veškeré známé bezpečnostní normy. Nesprávné používání Měřicí přístroj je možno používat pouze za takových podmínek a k takovým účelům k jakým byl navržen. Z tohoto důvodu, zvláště s odkazem na bezpečnost, je nutno dodržovat technická data okolní podmínky, které jsou zmíněny v následujících odstavcích. 4

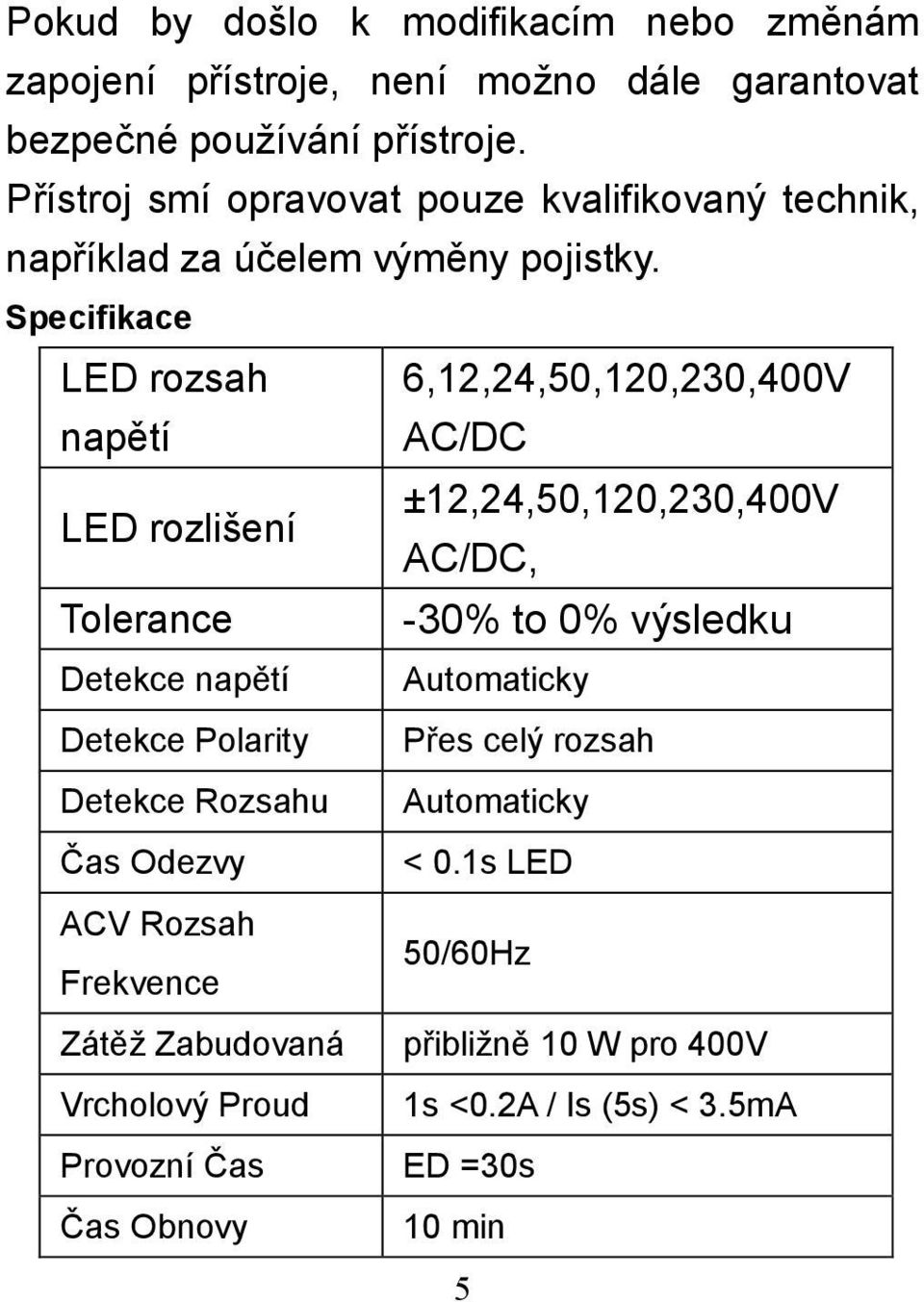

5 Pokud by došlo k modifikacím nebo změnám zapojení přístroje, není možno dále garantovat bezpečné používání přístroje. Přístroj smí opravovat pouze kvalifikovaný technik, například za účelem výměny pojistky. Specifikace LED rozsah 6,12,24,50,120,230,400V napětí AC/DC ±12,24,50,120,230,400V LED rozlišení AC/DC, Tolerance -30% to 0% výsledku Detekce napětí Automaticky Detekce Polarity Přes celý rozsah Detekce Rozsahu Automaticky Čas Odezvy < 0.1s LED ACV Rozsah 50/60Hz Frekvence Zátěž Zabudovaná přibližně 10 W pro 400V Vrcholový Proud 1s <0.2A / Is (5s) < 3.5mA Provozní Čas ED =30s Čas Obnovy 10 min 5

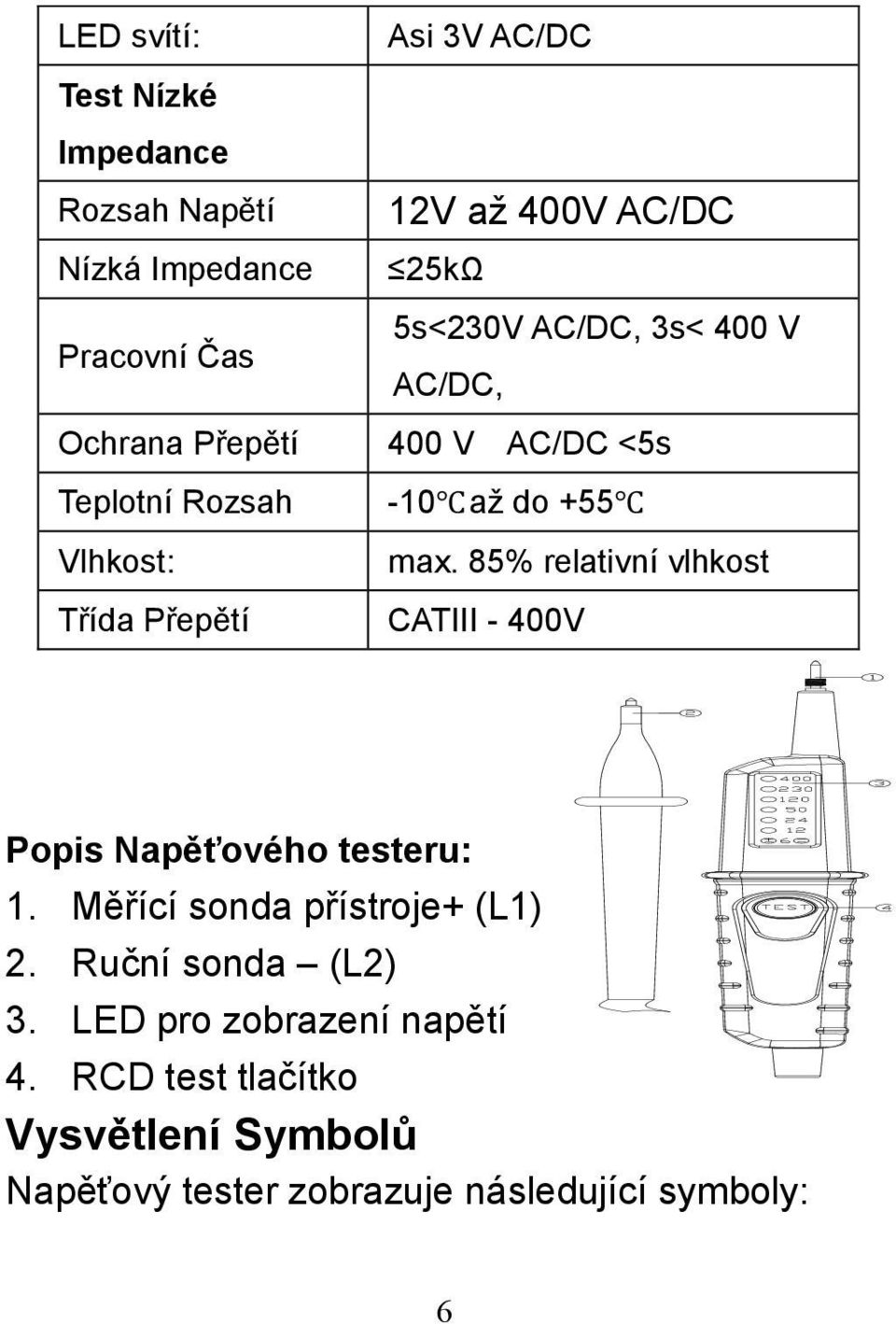

6 LED svítí: Asi 3V AC/DC Test Nízké Impedance Rozsah Napětí 12V až 400V AC/DC Nízká Impedance 25kΩ Pracovní Čas 5s<230V AC/DC, 3s< 400 V AC/DC, Ochrana Přepětí 400 V AC/DC <5s Teplotní Rozsah -10 až do +55 Vlhkost: max. 85% relativní vlhkost Třída Přepětí CATIII - 400V Popis Napěťového testeru: 1. Měřící sonda přístroje+ (L1) 2. Ruční sonda (L2) 3. LED pro zobrazení napětí 4. RCD test tlačítko Vysvětlení Symbolů Napěťový tester zobrazuje následující symboly: 6

7 DC napětí kladný potenciál (DC) DC napětí záporný potenciál (DC) AC napětí symbol Provoz: 1. Test Napětí Připojte obě měřící sondy ke zdroji napětí. Pro napětí vyšší než >3V si napěťový tester automaticky zapne napájení. Napětí je zobrazení pomocí diod LED. Pro AC napětí se rozsvítí oba LED symboly polarity + a -. Pro indikaci záporného potenciálu se rozsvítí dioda - LED. Přístroj je vybaven řadou diod LED, jež vyznačují tyto rozsahy napětí: ±6,12,24, 50,120,230, 400 AC/DC. Pro DC napětí se symbol svítící diody polarity vztahuje k sondě označené (+). Z technických důvodů není schopen přístroj automaticky zapnout napájení pří měřením 7

8 napětí nižším než 0V až / + 3V. 2. Test Nízké Impedance Mohou být indikovány následující napěťové rozsahy v krocích (AC nebo DC): ±12,24,50,120,230, 400V AC/DC. Trvání testu s nízkou zařazenou vnitřní impedance závisí na hodnotě měřeného napětí. Aby se zabránilo případnému přehřátí vnitřních částí testeru, je přístroj vybaven tepelnou ochranou. 3. RCD Test Měřící Proud: 30mA. Provozní Napětí:220V AC. 4. Údržba Při používání napěťového testeru přesně podle návodu, není nutno provádět nějakou zvláštní údržbu měřicího přístroje. Pokud se během provozu objeví nějaké závady, naše servisní středisko je připraveno provést kontrolu a opravy bez dalších odkladů. 8
