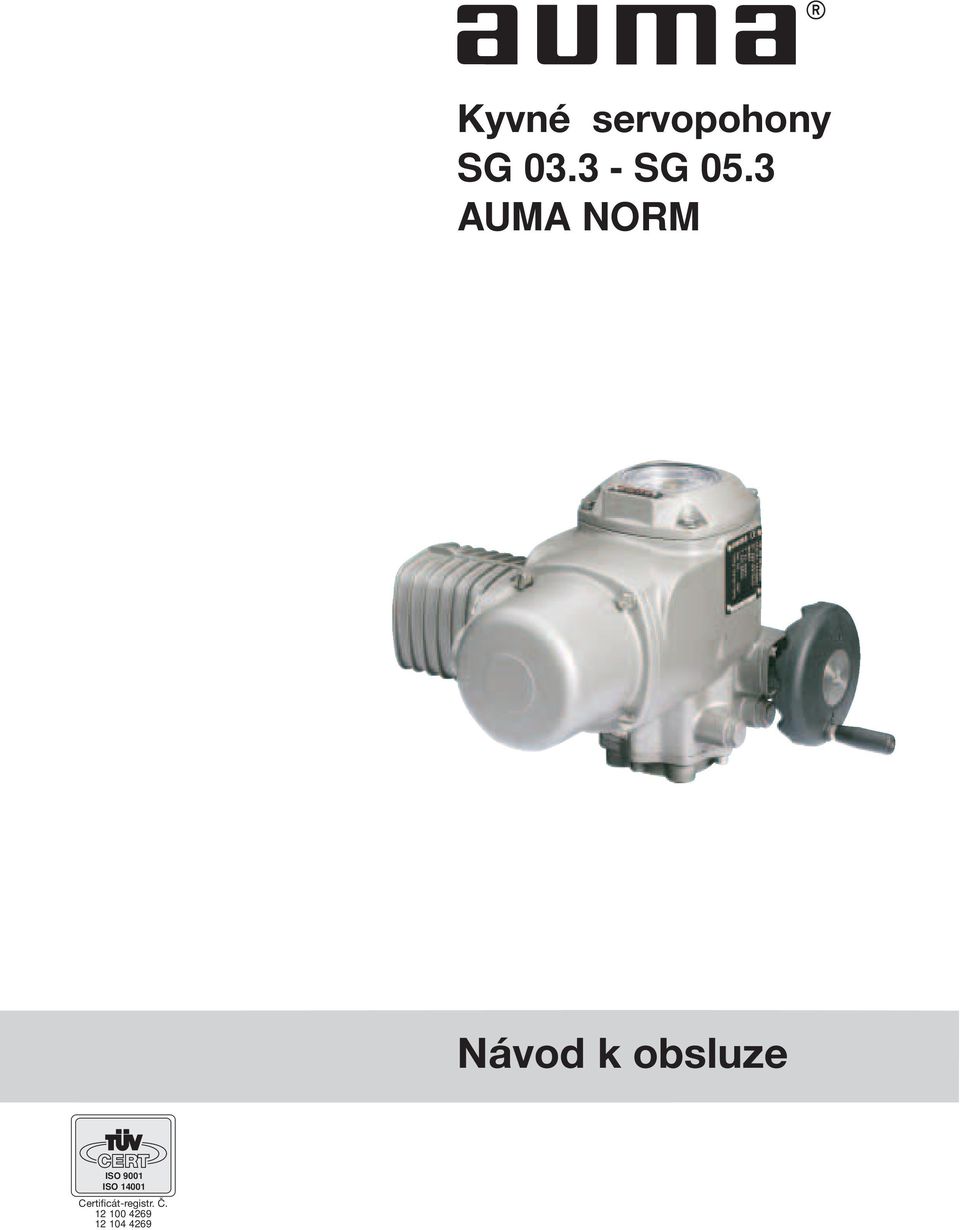

Kyvné servopohony SG SG 05.3 AUMA NORM. Návod k obsluze ISO 9001 ISO Certificát-registr. Č

Transkript

1 Kyvné servopohony SG SG 05.3 Návod k obsluze ISO 9001 ISO Certificát-registr. Č

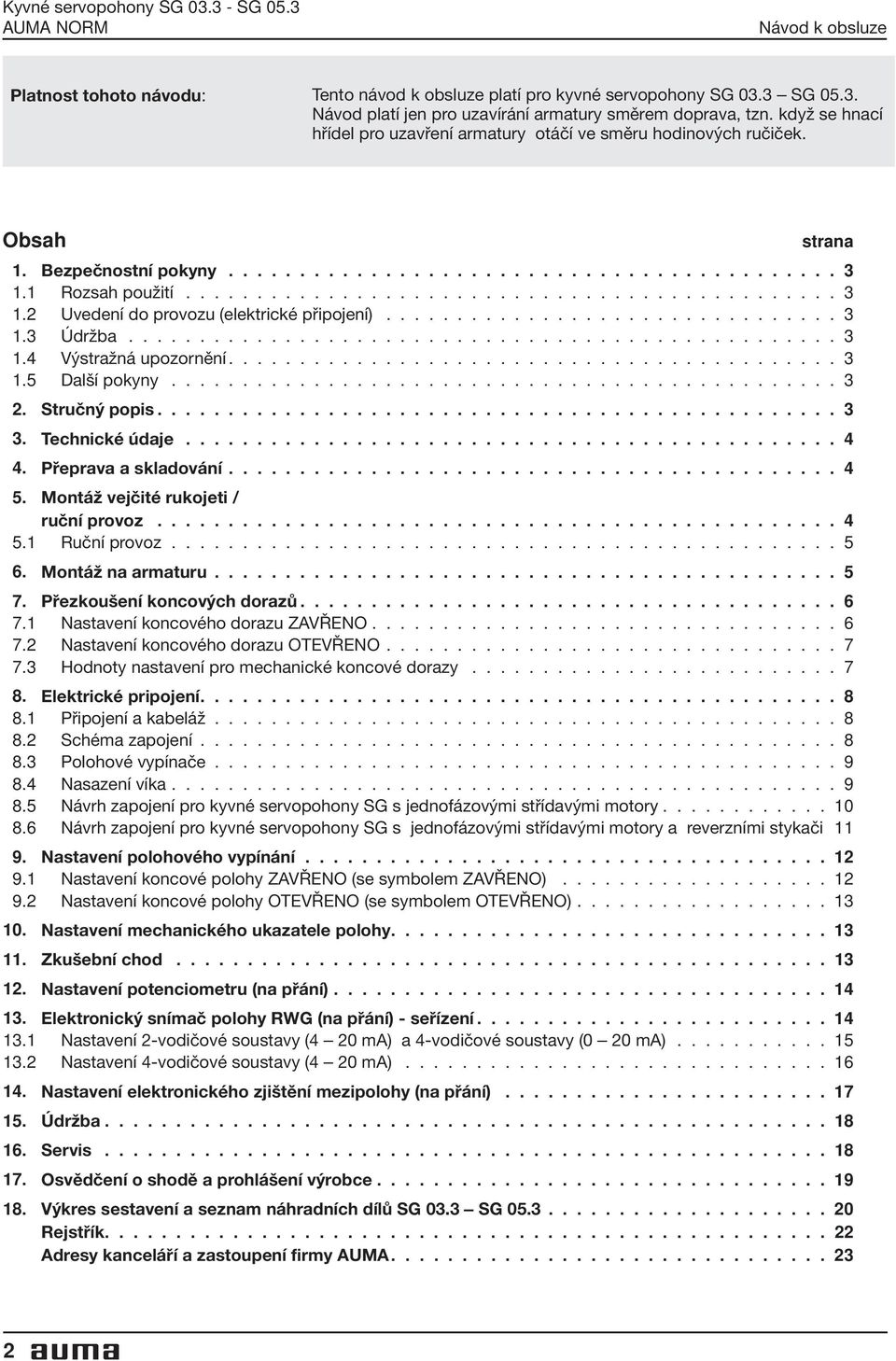

2 Kyvné servopohony SG SG 05.3 Návod k obsluze Platnost tohoto návodu: Tento návod k obsluze platí pro kyvné servopohony SG 03.3 SG Návod platí jen pro uzavírání armatury směrem doprava, tzn. když se hnací hřídel pro uzavření armatury otáčí ve směru hodinových ručiček. Obsah strana 1. Bezpečnostní pokyny Rozsah použití Uvedení do provozu (elektrické připojení) Údržba Výstražná upozornění Další pokyny Stručný popis Technické údaje Přeprava a skladování Montáž vejčité rukojeti / ruční provoz Ruční provoz Montáž na armaturu Přezkoušení koncových dorazů Nastavení koncového dorazu ZAVŘENO Nastavení koncového dorazu OTEVŘENO Hodnoty nastavení pro mechanické koncové dorazy Elektrické pripojení Připojení a kabeláž Schéma zapojení Polohové vypínače Nasazení víka Návrh zapojení pro kyvné servopohony SG s jednofázovými střídavými motory Návrh zapojení pro kyvné servopohony SG s jednofázovými střídavými motory a reverzními stykači Nastavení polohového vypínání Nastavení koncové polohy ZAVŘENO (se symbolem ZAVŘENO) Nastavení koncové polohy OTEVŘENO (se symbolem OTEVŘENO) Nastavení mechanického ukazatele polohy Zkušební chod Nastavení potenciometru (na přání) Elektronický snímač polohy RWG (na přání) - seřízení Nastavení 2-vodičové soustavy (4 20 ma) a 4-vodičové soustavy (0 20 ma) Nastavení 4-vodičové soustavy (4 20 ma) Nastavení elektronického zjištění mezipolohy (na přání) Údržba Servis Osvědčení o shodě a prohlášení výrobce Výkres sestavení a seznam náhradních dílů SG 03.3 SG Rejstřík Adresy kanceláří a zastoupení firmy AUMA

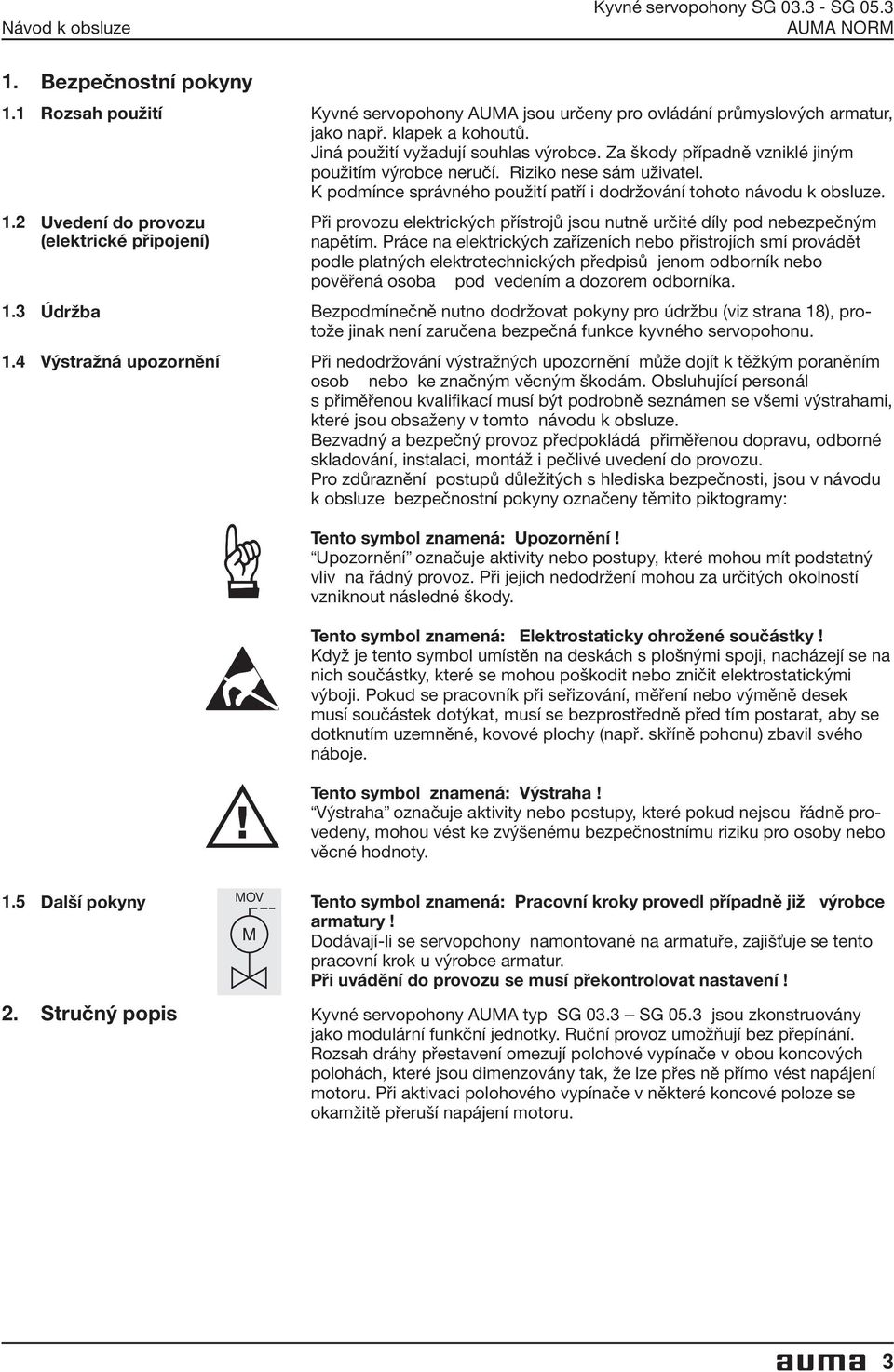

3 Návod k obsluze Kyvné servopohony SG SG Bezpečnostní pokyny 1.1 Rozsah použití Kyvné servopohony AUMA jsou určeny pro ovládání průmyslových armatur, jako např. klapek a kohoutů. Jiná použití vyžadují souhlas výrobce. Za škody případně vzniklé jiným použitím výrobce neručí. Riziko nese sám uživatel. K podmínce správného použití patří i dodržování tohoto návodu k obsluze. 1.2 Uvedení do provozu (elektrické připojení) Při provozu elektrických přístrojů jsou nutně určité díly pod nebezpečným napětím. Práce na elektrických zařízeních nebo přístrojích smí provádět podle platných elektrotechnických předpisů jenom odborník nebo pověřená osoba pod vedením a dozorem odborníka. 1.3 Údržba Bezpodmínečně nutno dodržovat pokyny pro údržbu (viz strana 18), protože jinak není zaručena bezpečná funkce kyvného servopohonu. 1.4 Výstražná upozornění Při nedodržování výstražných upozornění může dojít k těžkým poraněním osob nebo ke značným věcným škodám. Obsluhující personál s přiměřenou kvalifikací musí být podrobně seznámen se všemi výstrahami, které jsou obsaženy v tomto návodu k obsluze. Bezvadný a bezpečný provoz předpokládá přiměřenou dopravu, odborné skladování, instalaci, montáž i pečlivé uvedení do provozu. Pro zdůraznění postupů důležitých s hlediska bezpečnosti, jsou v návodu k obsluze bezpečnostní pokyny označeny těmito piktogramy: Tento symbol znamená: Upozornění! Upozornění označuje aktivity nebo postupy, které mohou mít podstatný vliv na řádný provoz. Při jejich nedodržení mohou za určitých okolností vzniknout následné škody. Tento symbol znamená: Elektrostaticky ohrožené součástky! Když je tento symbol umístěn na deskách s plošnými spoji, nacházejí se na nich součástky, které se mohou poškodit nebo zničit elektrostatickými výboji. Pokud se pracovník při seřizování, měření nebo výměně desek musí součástek dotýkat, musí se bezprostředně před tím postarat, aby se dotknutím uzemněné, kovové plochy (např. skříně pohonu) zbavil svého náboje. Tento symbol znamená: Výstraha! Výstraha označuje aktivity nebo postupy, které pokud nejsou řádně provedeny, mohou vést ke zvýšenému bezpečnostnímu riziku pro osoby nebo věcné hodnoty. MOV 1.5 Další pokyny Tento symbol znamená: Pracovní kroky provedl případně již výrobce armatury! M Dodávají-li se servopohony namontované na armatuře, zajiš uje se tento pracovní krok u výrobce armatur. Při uvádění do provozu se musí překontrolovat nastavení! 2. Stručný popis Kyvné servopohony AUMA typ SG 03.3 SG 05.3 jsou zkonstruovány jako modulární funkční jednotky. Ruční provoz umožňují bez přepínání. Rozsah dráhy přestavení omezují polohové vypínače v obou koncových polohách, které jsou dimenzovány tak, že lze přes ně přímo vést napájení motoru. Při aktivaci polohového vypínače v některé koncové poloze se okamžitě přeruší napájení motoru. 3

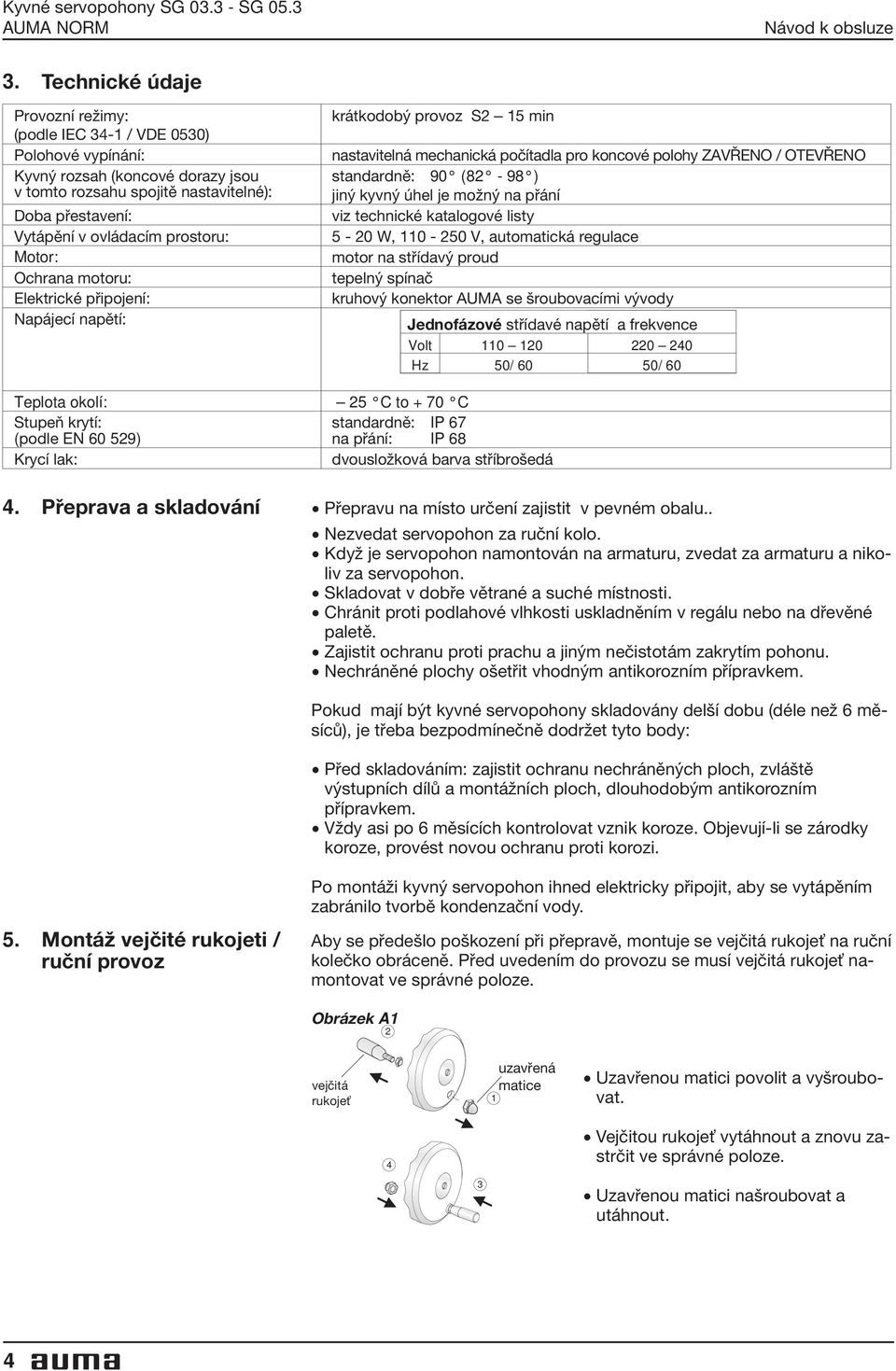

4 Kyvné servopohony SG SG 05.3 Návod k obsluze 3. Technické údaje Provozní režimy: (podle IEC 34-1 / VDE 0530) Polohové vypínání: Kyvný rozsah (koncové dorazy jsou v tomto rozsahu spojitě nastavitelné): Doba přestavení: Vytápění v ovládacím prostoru: Motor: Ochrana motoru: Elektrické připojení: Napájecí napětí: krátkodobý provoz S2 15 min nastavitelná mechanická počítadla pro koncové polohy ZAVŘENO / OTEVŘENO standardně: 90 (82-98 ) jiný kyvný úhel je možný na přání viz technické katalogové listy 5-20 W, V, automatická regulace motor na střídavý proud tepelný spínač kruhový konektor AUMA se šroubovacími vývody Jednofázové střídavé napětí a frekvence Volt Hz 50/ 60 50/ 60 Teplota okolí: 25 C to + 70 C Stupeň krytí: standardně: IP 67 (podle EN ) na přání: IP 68 Krycí lak: dvousložková barva stříbrošedá 4. Přeprava a skladování Přepravu na místo určení zajistit v pevném obalu.. Nezvedat servopohon za ruční kolo. Když je servopohon namontován na armaturu, zvedat za armaturu a nikoliv za servopohon. Skladovat v dobře větrané a suché místnosti. Chránit proti podlahové vlhkosti uskladněním v regálu nebo na dřevěné paletě.. Zajistit ochranu proti prachu a jiným nečistotám zakrytím pohonu. Nechráněné plochy ošetřit vhodným antikorozním přípravkem. Pokud mají být kyvné servopohony skladovány delší dobu (déle než 6 měsíců), je třeba bezpodmínečně dodržet tyto body:. Před skladováním: zajistit ochranu nechráněných ploch, zvláště výstupních dílů a montážních ploch, dlouhodobým antikorozním přípravkem.. Vždy asi po 6 měsících kontrolovat vznik koroze. Objevují-li se zárodky koroze, provést novou ochranu proti korozi. 5. Montáž vejčité rukojeti / ruční provoz Po montáži kyvný servopohon ihned elektricky připojit, aby se vytápěním zabránilo tvorbě kondenzační vody. Aby se předešlo poškození při přepravě, montuje se vejčitá rukoje na ruční kolečko obráceně. Před uvedením do provozu se musí vejčitá rukoje namontovat ve správné poloze. Obrázek A1 2 uzavřená vejčitá matice rukoje 1. Uzavřenou matici povolit a vyšroubovat.. Vejčitou rukoje vytáhnout a znovu za- 4 3 strčit ve správné poloze.. Uzavřenou matici našroubovat a utáhnout. 4

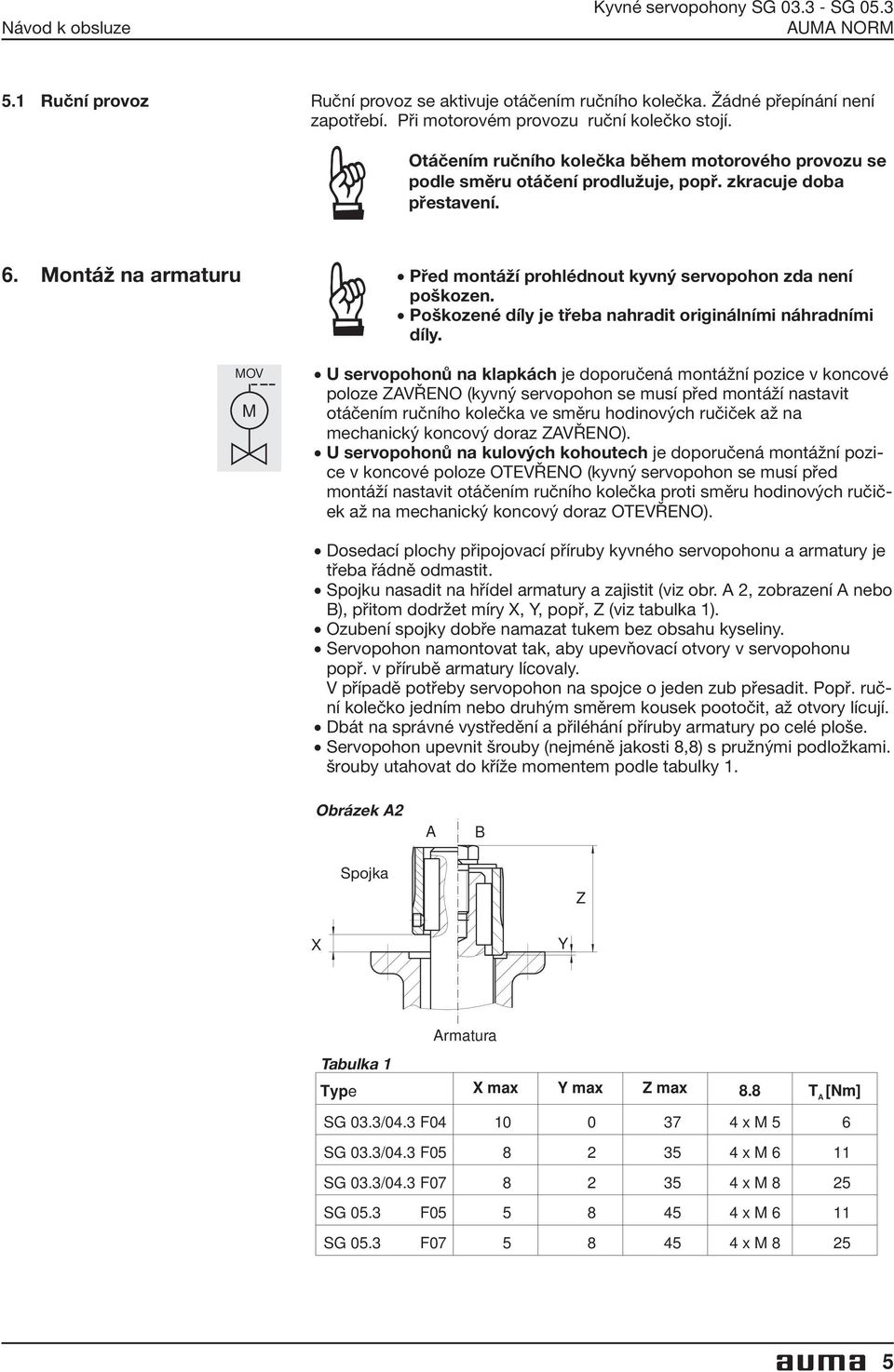

5 Návod k obsluze Kyvné servopohony SG SG Ruční provoz Ruční provoz se aktivuje otáčením ručního kolečka. Žádné přepínání není zapotřebí. Při motorovém provozu ruční kolečko stojí. Otáčením ručního kolečka během motorového provozu se podle směru otáčení prodlužuje, popř. zkracuje doba přestavení. 6. Montáž na armaturu Před montáží prohlédnout kyvný servopohon zda není poškozen.. Poškozené díly je třeba nahradit originálními náhradními díly.. U servopohonů na klapkách je doporučená montážní pozice v koncové MOV M poloze ZAVŘENO (kyvný servopohon se musí před montáží nastavit otáčením ručního kolečka ve směru hodinových ručiček až na mechanický koncový doraz ZAVŘENO).. U servopohonů na kulových kohoutech je doporučená montážní pozice v koncové poloze OTEVŘENO (kyvný servopohon se musí před montáží nastavit otáčením ručního kolečka proti směru hodinových ručiček až na mechanický koncový doraz OTEVŘENO).. Dosedací plochy připojovací příruby kyvného servopohonu a armatury je třeba řádně odmastit. Spojku nasadit na hřídel armatury a zajistit (viz obr. A 2, zobrazení A nebo B), přitom dodržet míry X, Y, popř, Z (viz tabulka 1).. Ozubení spojky dobře namazat tukem bez obsahu kyseliny. Servopohon namontovat tak, aby upevňovací otvory v servopohonu popř. v přírubě armatury lícovaly. V případě potřeby servopohon na spojce o jeden zub přesadit. Popř. ruční kolečko jedním nebo druhým směrem kousek pootočit, až otvory lícují.. Dbát na správné vystředění a přiléhání příruby armatury po celé ploše.. Servopohon upevnit šrouby (nejméně jakosti 8,8) s pružnými podložkami. šrouby utahovat do kříže momentem podle tabulky 1. Obrázek A2 A B Spojka Z X Y Armatura Tabulka 1 Type X max Y max Z max 8.8 T A [Nm] SG 03.3/04.3 F x M 5 6 SG 03.3/04.3 F x M 6 11 SG 03.3/04.3 F x M 8 25 SG 05.3 F x M 6 11 SG 05.3 F x M

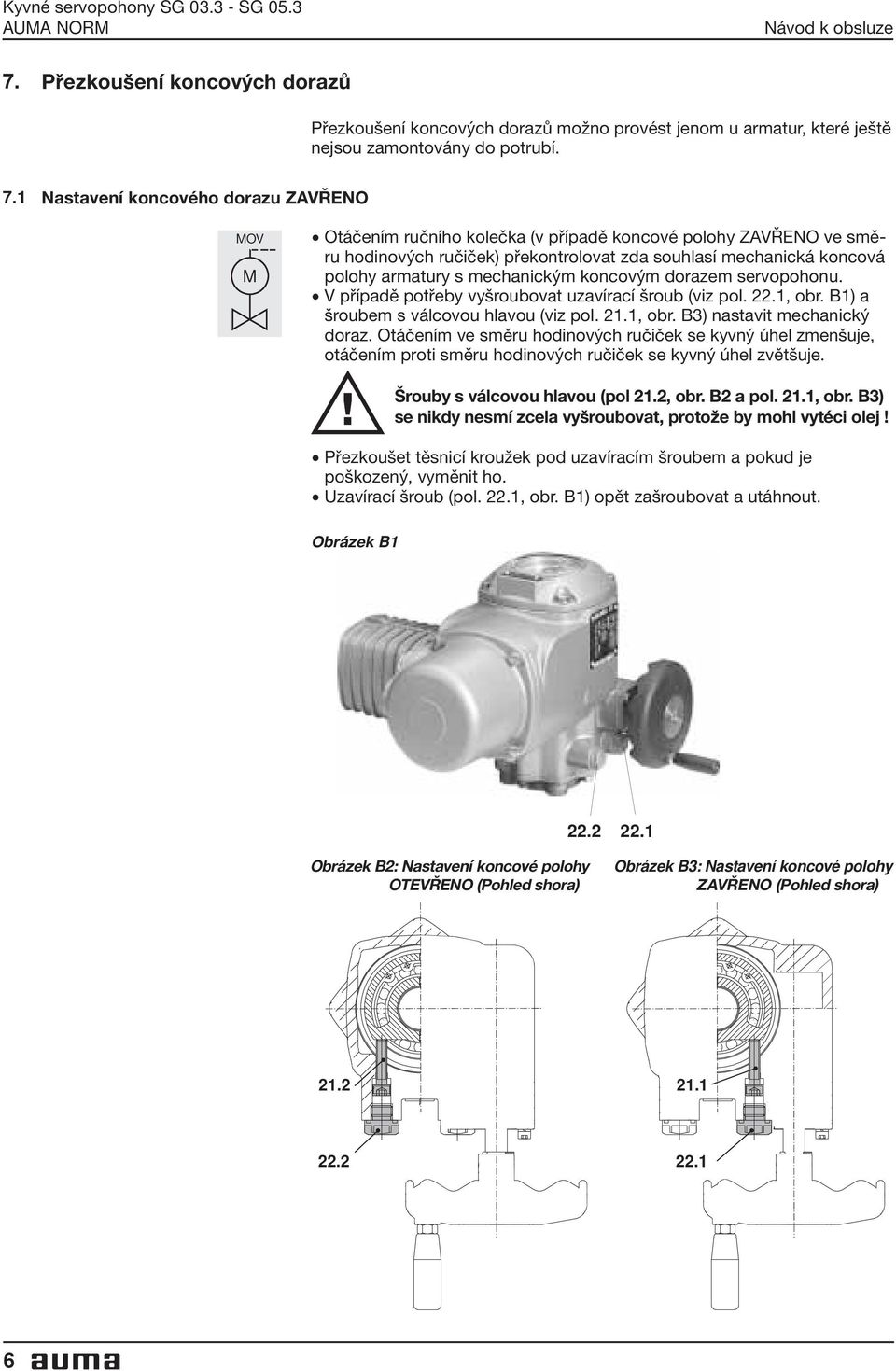

6 Kyvné servopohony SG SG 05.3 Návod k obsluze 7. Přezkoušení koncových dorazů Přezkoušení koncových dorazů možno provést jenom u armatur, které ještě nejsou zamontovány do potrubí. MOV M. Otáčením ručního kolečka (v případě koncové polohy ZAVŘENO ve směru hodinových ručiček) překontrolovat zda souhlasí mechanická koncová polohy armatury s mechanickým koncovým dorazem servopohonu.. V případě potřeby vyšroubovat uzavírací šroub (viz pol. 22.1, obr. B1) a šroubem s válcovou hlavou (viz pol. 21.1, obr. B3) nastavit mechanický doraz. Otáčením ve směru hodinových ručiček se kyvný úhel zmenšuje, otáčením proti směru hodinových ručiček se kyvný úhel zvětšuje. 7.1 Nastavení koncového dorazu ZAVŘENO Šrouby s válcovou hlavou (pol 21.2, obr. B2 a pol. 21.1, obr. B3) se nikdy nesmí zcela vyšroubovat, protože by mohl vytéci olej!. Přezkoušet těsnicí kroužek pod uzavíracím šroubem a pokud je poškozený, vyměnit ho.. Uzavírací šroub (pol. 22.1, obr. B1) opět zašroubovat a utáhnout. Obrázek B Obrázek B2: Nastavení koncové polohy OTEVŘENO (Pohled shora) Obrázek B3: Nastavení koncové polohy ZAVŘENO (Pohled shora)

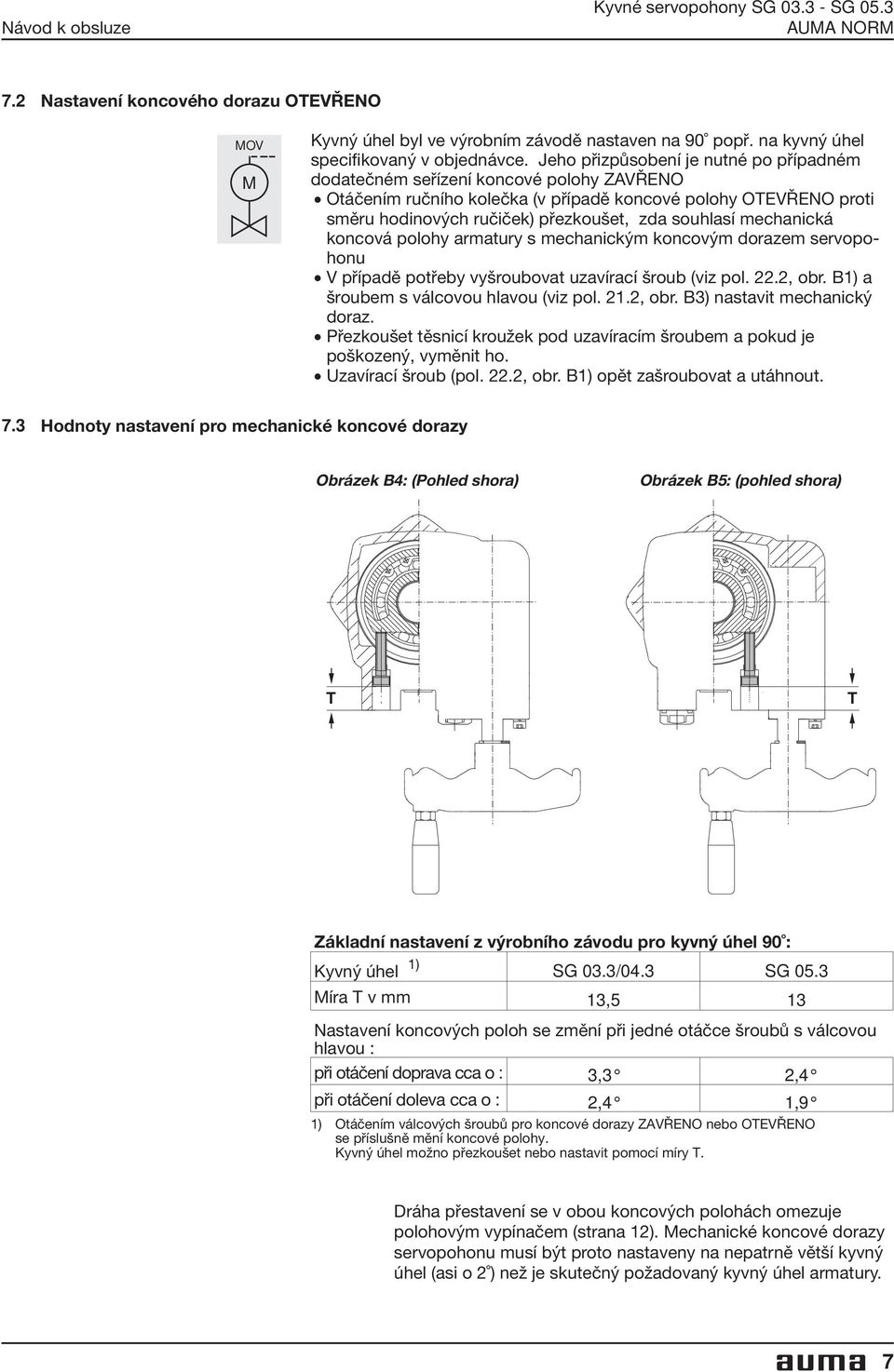

7 Návod k obsluze Kyvné servopohony SG SG Nastavení koncového dorazu OTEVŘENO MOV M Kyvný úhel byl ve výrobním závodě nastaven na 90 popř. na kyvný úhel specifikovaný v objednávce. Jeho přizpůsobení je nutné po případném dodatečném seřízení koncové polohy ZAVŘENO. Otáčením ručního kolečka (v případě koncové polohy OTEVŘENO proti směru hodinových ručiček) přezkoušet, zda souhlasí mechanická koncová polohy armatury s mechanickým koncovým dorazem servopohonu. V případě potřeby vyšroubovat uzavírací šroub (viz pol. 22.2, obr. B1) a šroubem s válcovou hlavou (viz pol. 21.2, obr. B3) nastavit mechanický doraz. Přezkoušet těsnicí kroužek pod uzavíracím šroubem a pokud je poškozený, vyměnit ho.. Uzavírací šroub (pol. 22.2, obr. B1) opět zašroubovat a utáhnout. 7.3 Hodnoty nastavení pro mechanické koncové dorazy Obrázek B4: (Pohled shora) Obrázek B5: (pohled shora) T T Základní nastavení z výrobního závodu pro kyvný úhel 90 : Kyvný úhel 1) SG 03.3/04.3 SG 05.3 Míra T v mm 13,5 13 Nastavení koncových poloh se změní při jedné otáčce šroubů s válcovou hlavou : při otáčení doprava cca o : 3,3 2,4 při otáčení doleva cca o : 2,4 1,9 1) Otáčením válcových šroubů pro koncové dorazy ZAVŘENO nebo OTEVŘENO se příslušně mění koncové polohy. Kyvný úhel možno přezkoušet nebo nastavit pomocí míry T. Dráha přestavení se v obou koncových polohách omezuje polohovým vypínačem (strana 12). Mechanické koncové dorazy servopohonu musí být proto nastaveny na nepatrně větší kyvný úhel (asi o 2 ) než je skutečný požadovaný kyvný úhel armatury. 7

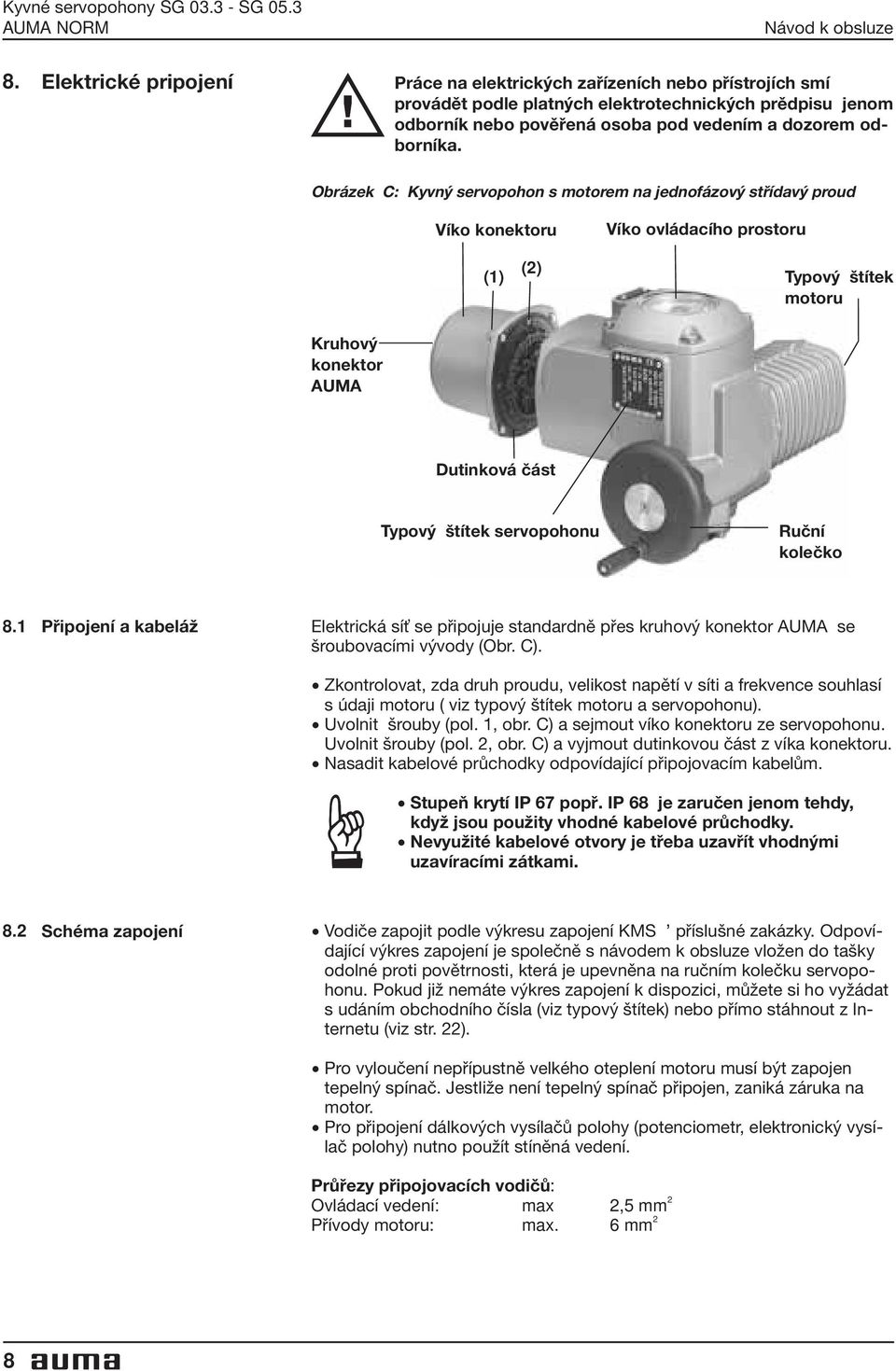

8 Kyvné servopohony SG SG 05.3 Návod k obsluze 8. Elektrické pripojení Práce na elektrických zařízeních nebo přístrojích smí provádět podle platných elektrotechnických prědpisu jenom odborník nebo pověřená osoba pod vedením a dozorem odborníka. Obrázek C: Kyvný servopohon s motorem na jednofázový střídavý proud Víko konektoru Víko ovládacího prostoru (1) (2) Typový štítek motoru Kruhový konektor AUMA Dutinková část Typový štítek servopohonu Ruční kolečko 8.1 Připojení a kabeláž Elektrická sí se připojuje standardně přes kruhový konektor AUMA se šroubovacími vývody (Obr. C). Zkontrolovat, zda druh proudu, velikost napětí v síti a frekvence souhlasí s údaji motoru ( viz typový štítek motoru a servopohonu). Uvolnit šrouby (pol. 1, obr. C) a sejmout víko konektoru ze servopohonu. Uvolnit šrouby (pol. 2, obr. C) a vyjmout dutinkovou část z víka konektoru.. Nasadit kabelové průchodky odpovídající připojovacím kabelům..stupeň krytí IP 67 popř. IP 68 je zaručen jenom tehdy, když jsou použity vhodné kabelové průchodky.. Nevyužité kabelové otvory je třeba uzavřít vhodnými uzavíracími zátkami. 8.2 Schéma zapojení. Vodiče zapojit podle výkresu zapojení KMS příslušné zakázky. Odpovídající výkres zapojení je společně s návodem k obsluze vložen do tašky odolné proti povětrnosti, která je upevněna na ručním kolečku servopohonu. Pokud již nemáte výkres zapojení k dispozici, můžete si ho vyžádat s udáním obchodního čísla (viz typový štítek) nebo přímo stáhnout z Internetu (viz str. 22).. Pro vyloučení nepřípustně velkého oteplení motoru musí být zapojen tepelný spínač. Jestliže není tepelný spínač připojen, zaniká záruka na motor.. Pro připojení dálkových vysílačů polohy (potenciometr, elektronický vysílač polohy) nutno použít stíněná vedení. Průřezy připojovacích vodičů: Ovládací vedení: max 2,5 mm 2 Přívody motoru: max. 6 mm 2 8

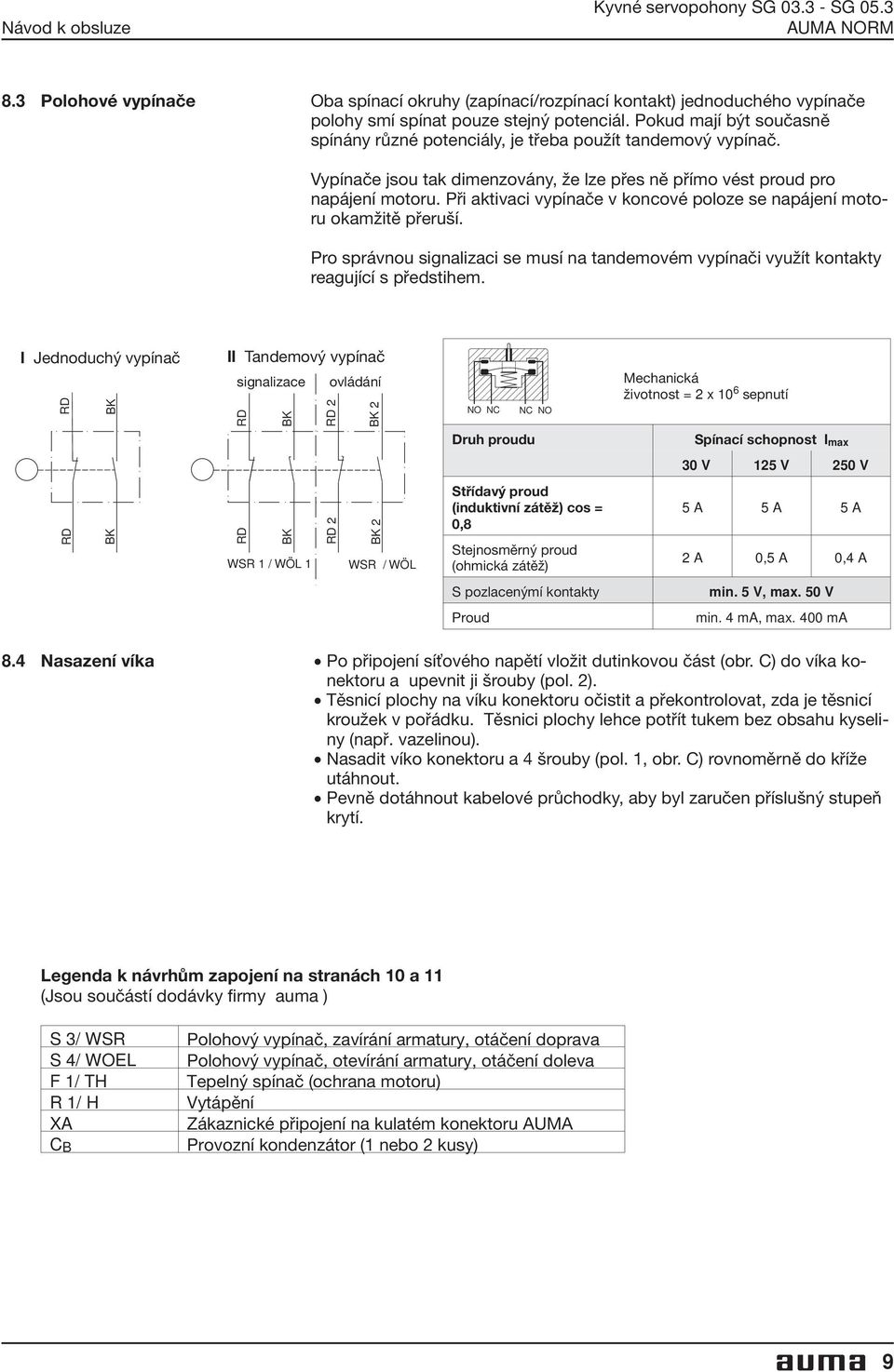

9 Návod k obsluze Kyvné servopohony SG SG Polohové vypínače Oba spínací okruhy (zapínací/rozpínací kontakt) jednoduchého vypínače polohy smí spínat pouze stejný potenciál. Pokud mají být současně spínány různé potenciály, je třeba použít tandemový vypínač. Vypínače jsou tak dimenzovány, že lze přes ně přímo vést proud pro napájení motoru. Při aktivaci vypínače v koncové poloze se napájení motoru okamžitě přeruší. Pro správnou signalizaci se musí na tandemovém vypínači využít kontakty reagující s předstihem. I Jednoduchý vypínač RD BK II Tandemový vypínač signalizace ovládání RD BK RD 2 BK 2 NO NC NC NO Mechanická životnost = 2 x 10 6 sepnutí Druh proudu Spínací schopnost I max 30 V 125 V 250 V RD BK RD BK WSR 1 / WÖL 1 RD 2 BK 2 WSR / WÖL Střídavý proud (induktivní zátěž) cos = 0,8 Stejnosměrný proud (ohmická zátěž) 5 A 5 A 5 A 2 A 0,5 A 0,4 A S pozlacenýmí kontakty min. 5 V, max. 50 V Proud min. 4 ma, max. 400 ma 8.4 Nasazení víka Po připojení sí ového napětí vložit dutinkovou část (obr. C) do víka konektoru a upevnit ji šrouby (pol. 2).. Těsnicí plochy na víku konektoru očistit a překontrolovat, zda je těsnicí kroužek v pořádku. Těsnici plochy lehce potřít tukem bez obsahu kyseliny (např. vazelinou). Nasadit víko konektoru a 4 šrouby (pol. 1, obr. C) rovnoměrně do kříže utáhnout.. Pevně dotáhnout kabelové průchodky, aby byl zaručen příslušný stupeň krytí. Legenda k návrhům zapojení na stranách 10 a 11 (Jsou součástí dodávky firmy auma ) S 3/ WSR S 4/ WOEL F 1/ TH R 1/ H XA CB Polohový vypínač, zavírání armatury, otáčení doprava Polohový vypínač, otevírání armatury, otáčení doleva Tepelný spínač (ochrana motoru) Vytápění Zákaznické připojení na kulatém konektoru AUMA Provozní kondenzátor (1 nebo 2 kusy) 9

10 Kyvné servopohony SG SG 05.3 Návod k obsluze 8.5 Návrh zapojení pro kyvné servopohony SG s jednofázovými střídavými motory (Legenda na straně 9) 10

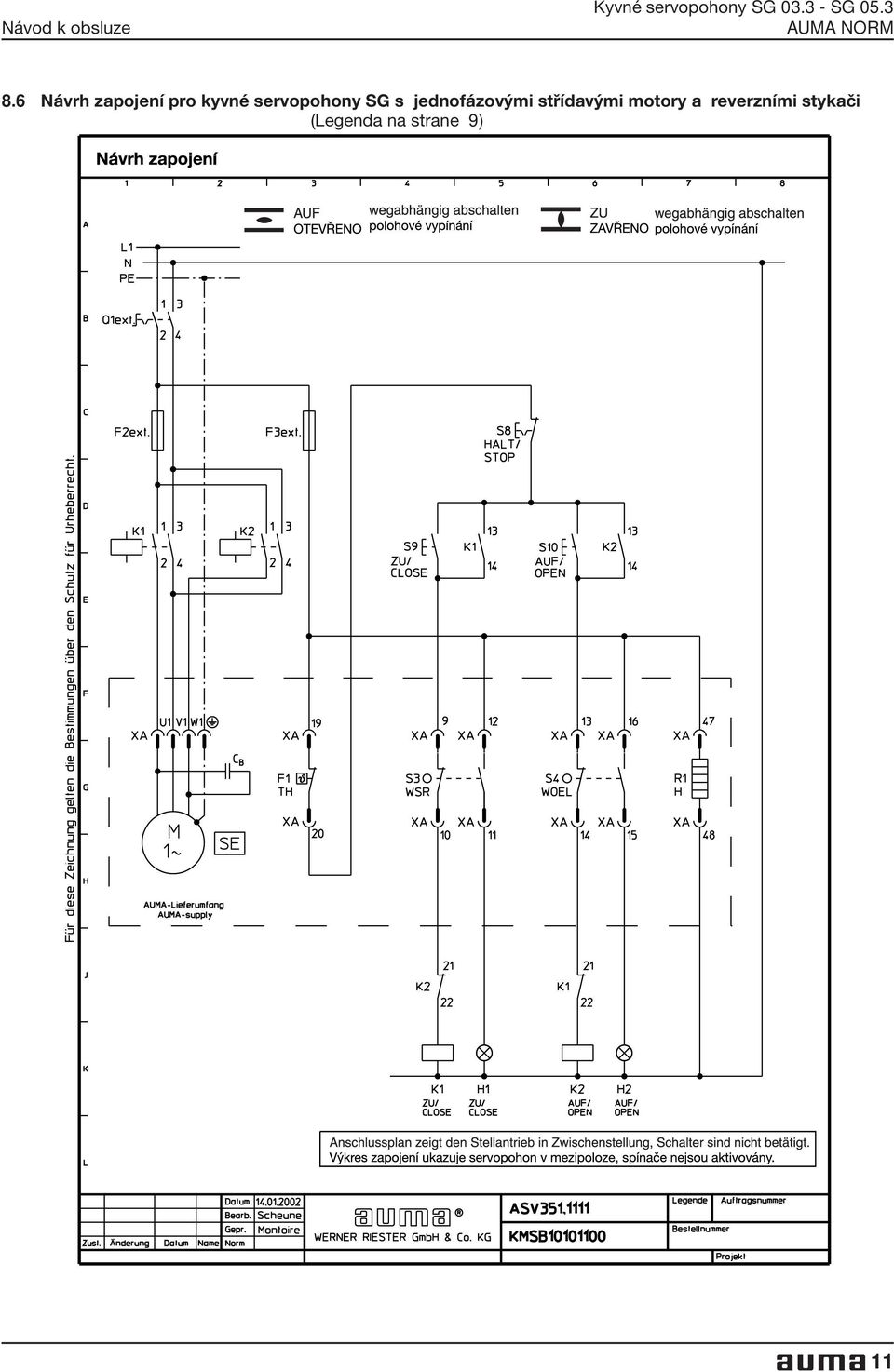

11 Návod k obsluze Kyvné servopohony SG SG Návrh zapojení pro kyvné servopohony SG s jednofázovými střídavými motory a reverzními stykači (Legenda na strane 9) 11

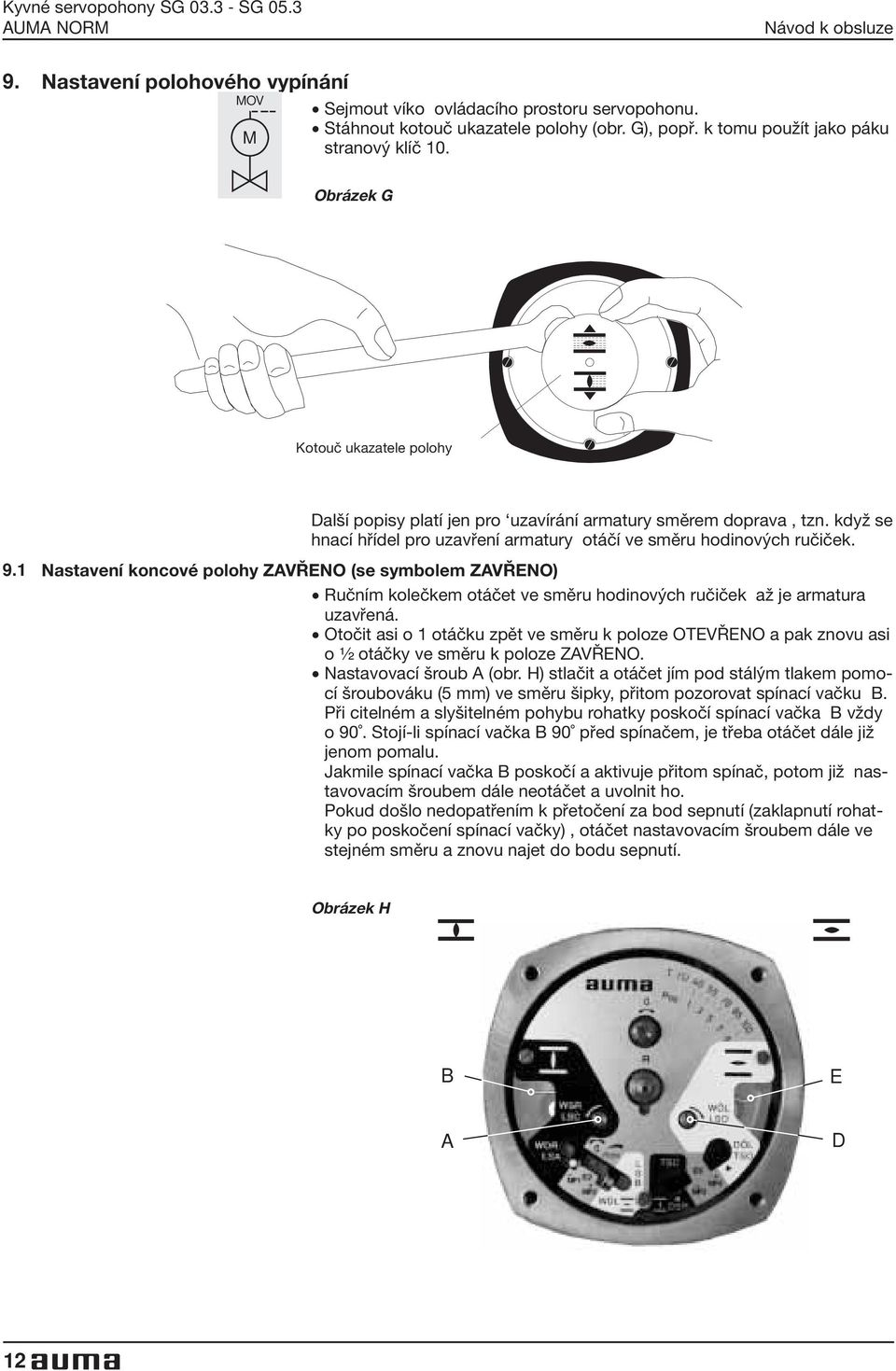

12 Kyvné servopohony SG SG 05.3 Návod k obsluze 9. Nastavení polohového vypínání MOV. Sejmout víko ovládacího prostoru servopohonu. Stáhnout kotouč ukazatele polohy (obr. G), popř. k tomu použít jako páku M stranový klíč 10. Obrázek G DSR Kotouč ukazatele polohy WDR Další popisy platí jen pro uzavírání armatury směrem doprava, tzn. když se hnací hřídel pro uzavření armatury otáčí ve směru hodinových ručiček. 9.1 Nastavení koncové polohy ZAVŘENO (se symbolem ZAVŘENO) Ručním kolečkem otáčet ve směru hodinových ručiček až je armatura uzavřená. Otočit asi o 1 otáčku zpět ve směru k poloze OTEVŘENO a pak znovu asi o ½ otáčky ve směru k poloze ZAVŘENO.. Nastavovací šroub A (obr. H) stlačit a otáčet jím pod stálým tlakem pomocí šroubováku (5 mm) ve směru šipky, přitom pozorovat spínací vačku B. Při citelném a slyšitelném pohybu rohatky poskočí spínací vačka B vždy o 90. Stojí-li spínací vačka B 90 před spínačem, je třeba otáčet dále již jenom pomalu. Jakmile spínací vačka B poskočí a aktivuje přitom spínač, potom již nastavovacím šroubem dále neotáčet a uvolnit ho. Pokud došlo nedopatřením k přetočení za bod sepnutí (zaklapnutí rohatky po poskočení spínací vačky), otáčet nastavovacím šroubem dále ve stejném směru a znovu najet do bodu sepnutí. Obrázek H B E A D 12

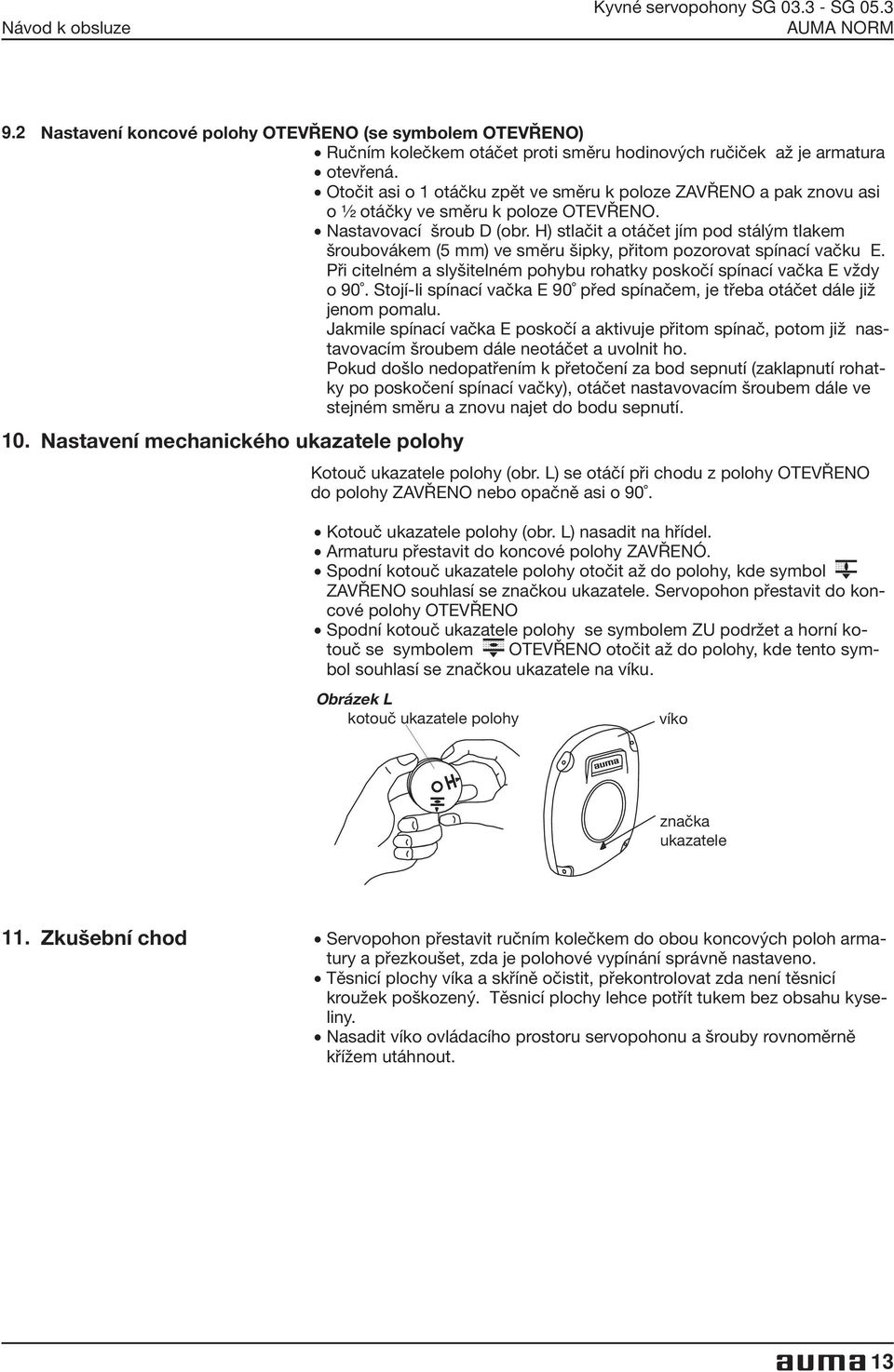

13 Návod k obsluze Kyvné servopohony SG SG Nastavení koncové polohy OTEVŘENO (se symbolem OTEVŘENO) Ručním kolečkem otáčet proti směru hodinových ručiček až je armatura otevřená. Otočit asi o 1 otáčku zpět ve směru k poloze ZAVŘENO a pak znovu asi o ½ otáčky ve směru k poloze OTEVŘENO.. Nastavovací šroub D (obr. H) stlačit a otáčet jím pod stálým tlakem šroubovákem (5 mm) ve směru šipky, přitom pozorovat spínací vačku E. Při citelném a slyšitelném pohybu rohatky poskočí spínací vačka E vždy o 90. Stojí-li spínací vačka E 90 před spínačem, je třeba otáčet dále již jenom pomalu. Jakmile spínací vačka E poskočí a aktivuje přitom spínač, potom již nastavovacím šroubem dále neotáčet a uvolnit ho. Pokud došlo nedopatřením k přetočení za bod sepnutí (zaklapnutí rohatky po poskočení spínací vačky), otáčet nastavovacím šroubem dále ve stejném směru a znovu najet do bodu sepnutí. 10. Nastavení mechanického ukazatele polohy Kotouč ukazatele polohy (obr. L) se otáčí při chodu z polohy OTEVŘENO do polohy ZAVŘENO nebo opačně asi o 90. Kotouč ukazatele polohy (obr. L) nasadit na hřídel.. Armaturu přestavit do koncové polohy ZAVŘENÓ. Spodní kotouč ukazatele polohy otočit až do polohy, kde symbol ZAVŘENO souhlasí se značkou ukazatele. Servopohon přestavit do koncové polohy OTEVŘENO. Spodní kotouč ukazatele polohy se symbolem ZU podržet a horní kotouč se symbolem OTEVŘENO otočit až do polohy, kde tento symbol souhlasí se značkou ukazatele na víku. Obrázek L kotouč ukazatele polohy víko značka ukazatele 11. Zkušební chod Servopohon přestavit ručním kolečkem do obou koncových poloh armatury a přezkoušet, zda je polohové vypínání správně nastaveno.. Těsnicí plochy víka a skříně očistit, překontrolovat zda není těsnicí kroužek poškozený. Těsnicí plochy lehce potřít tukem bez obsahu kyseliny.. Nasadit víko ovládacího prostoru servopohonu a šrouby rovnoměrně křížem utáhnout. 13

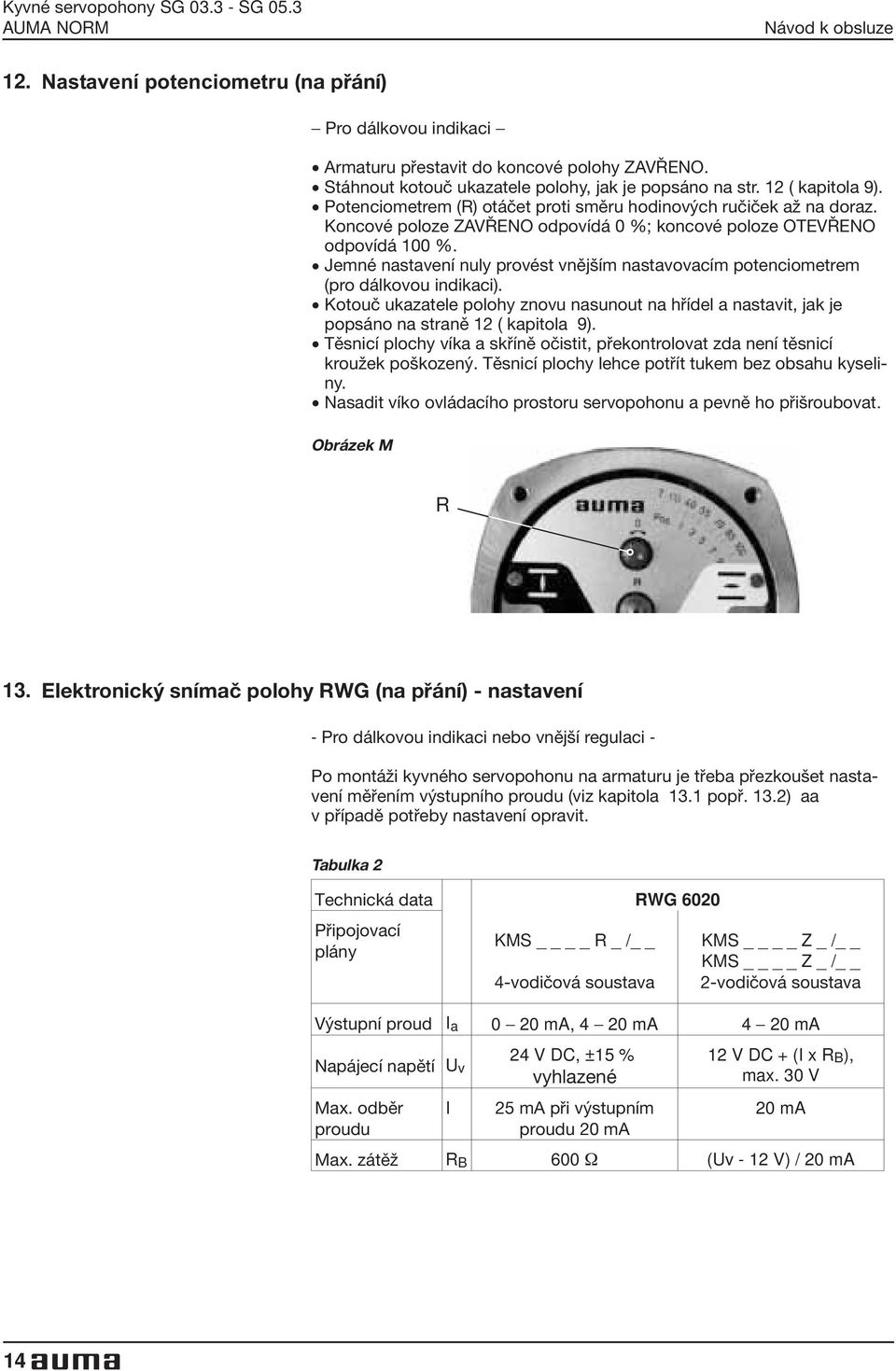

14 Kyvné servopohony SG SG 05.3 Návod k obsluze 12. Nastavení potenciometru (na přání) Pro dálkovou indikaci Armaturu přestavit do koncové polohy ZAVŘENO.. Stáhnout kotouč ukazatele polohy, jak je popsáno na str. 12 ( kapitola 9). Potenciometrem (R) otáčet proti směru hodinových ručiček až na doraz. Koncové poloze ZAVŘENO odpovídá 0 %; koncové poloze OTEVŘENO odpovídá 100 %. Jemné nastavení nuly provést vnějším nastavovacím potenciometrem (pro dálkovou indikaci). Kotouč ukazatele polohy znovu nasunout na hřídel a nastavit, jak je popsáno na straně 12 ( kapitola 9).. Těsnicí plochy víka a skříně očistit, překontrolovat zda není těsnicí kroužek poškozený. Těsnicí plochy lehce potřít tukem bez obsahu kyseliny.. Nasadit víko ovládacího prostoru servopohonu a pevně ho přišroubovat. Obrázek M R 13. Elektronický snímač polohy RWG (na přání) - nastavení - Pro dálkovou indikaci nebo vnější regulaci - Po montáži kyvného servopohonu na armaturu je třeba přezkoušet nastavení měřením výstupního proudu (viz kapitola 13.1 popř. 13.2) aa v případě potřeby nastavení opravit. Tabulka 2 Technická data RWG 6020 Připojovací plány KMS R _ / 4-vodičová soustava KMS Z _ / KMS Z _ / 2-vodičová soustava Výstupní proud I a 0 20 ma, 4 20 ma 4 20 ma Napájecí napětí U v 24 V DC, ±15 % vyhlazené Max. odběr proudu I 25 ma při výstupním proudu 20 ma 12 V DC + (I x R B ), max. 30 V 20 ma Max. zátěž R B 600 Ω (Uv - 12 V) / 20 ma 14

15 Návod k obsluze Kyvné servopohony SG SG Nastavení 2-vodičové soustavy (4 20 ma) a 4-vodičové soustavy (0 20 ma) Připojit napětí na elektronický vysílač polohy. Armaturu přestavit do koncové polohy ZAVŘENO. Sejmout víko ovládacího prostoru servopohonu. Stáhnout kotouč ukazatele polohy, jak je popsáno na straně 12 (kapitola 9).. Na měřicí body (MP1 / MP2) připojit měřicí přístroj s rozsahem 0 20 ma (obr. O). V koncové poloze ZAVŘENO se u 4-vodičové soustavy naměří po nastavení proud 0 ma, u 2-vodičové soustavy 4 ma. Proudový okruh (vnější zátěž) musí být připojen (respektovat max. zátěž R B ), nebo musí být odpovídající vývody na kruhovém konektoru AUMA propojeny (viz výkres zapojení), jinak se žádný proud nenaměří.. Potenciometrem (R) jemně otáčet proti směru hodinových ručiček až je cítit doraz. Obrázek N R Nastavovacím potenciometrem (R6 0 ) otáčet doprava, až výstupní proud začne stoupat.. Nastavovací potenciometr (R6 0 ) pootočit zpět, až je dosaženo zbytkového proudu cca. 0,1 ma (popř. 4,1 ma u 2-vodičové soustavy). Tím je zaručeno, že se nikdy nepřejede bod elektrické nuly. Armaturu přestavit do koncové polohy OTEVŘENO. Nastavovacím potenciometrem (R5- max. ) nastavit konečnou hodnotu proudu 20 ma. Znovu najet do koncové polohy ZAVŘENO a přezkoušet minimální hodnotu proudu (0 ma nebo 4 ma) a v případě potřeby provést korekci Kotouč ukazatele polohy nasunout na hřídel a nastavit, jak je popsáno na straně 12 ( kapitola 9) Těsnicí plochy víka a skříně očistit, překontrolovat zda není těsnicí kroužek poškozený. Těsnicí plochy lehce potřít tukem bez obsahu kyseliny.. Nasadit víko ovládacího prostoru servopohonu a šrouby rovnoměrně křížem utáhnout. Obr. O R6 0 R5 max. MP1 ( ) MP2 (+) 15

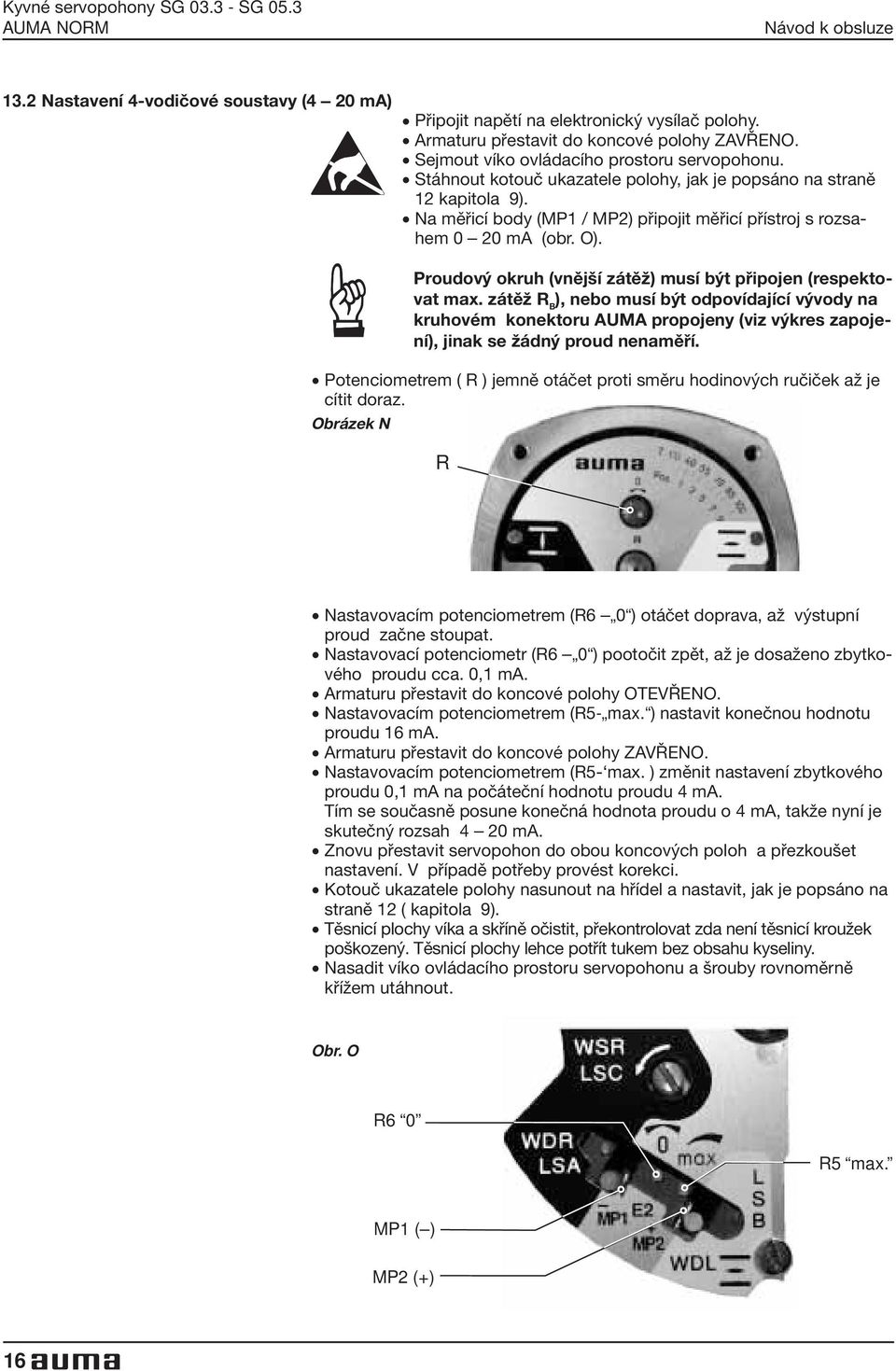

16 Kyvné servopohony SG SG 05.3 Návod k obsluze 13.2 Nastavení 4-vodičové soustavy (4 20 ma) Připojit napětí na elektronický vysílač polohy. Armaturu přestavit do koncové polohy ZAVŘENO. Sejmout víko ovládacího prostoru servopohonu. Stáhnout kotouč ukazatele polohy, jak je popsáno na straně 12 kapitola 9).. Na měřicí body (MP1 / MP2) připojit měřicí přístroj s rozsahem 0 20 ma (obr. O). Proudový okruh (vnější zátěž) musí být připojen (respektovat max. zátěž R B ), nebo musí být odpovídající vývody na kruhovém konektoru AUMA propojeny (viz výkres zapojení), jinak se žádný proud nenaměří.. Potenciometrem ( R ) jemně otáčet proti směru hodinových ručiček až je cítit doraz. Obrázek N R Nastavovacím potenciometrem (R6 0 ) otáčet doprava, až výstupní proud začne stoupat. Nastavovací potenciometr (R6 0 ) pootočit zpět, až je dosaženo zbytkového proudu cca. 0,1 ma. Armaturu přestavit do koncové polohy OTEVŘENO. Nastavovacím potenciometrem (R5- max. ) nastavit konečnou hodnotu proudu 16 ma.. Armaturu přestavit do koncové polohy ZAVŘENO. Nastavovacím potenciometrem (R5- max. ) změnit nastavení zbytkového proudu 0,1 ma na počáteční hodnotu proudu 4 ma. Tím se současně posune konečná hodnota proudu o 4 ma, takže nyní je skutečný rozsah 4 20 ma. Znovu přestavit servopohon do obou koncových poloh a přezkoušet nastavení. V případě potřeby provést korekci. Kotouč ukazatele polohy nasunout na hřídel a nastavit, jak je popsáno na straně 12 ( kapitola 9). Těsnicí plochy víka a skříně očistit, překontrolovat zda není těsnicí kroužek poškozený. Těsnicí plochy lehce potřít tukem bez obsahu kyseliny.. Nasadit víko ovládacího prostoru servopohonu a šrouby rovnoměrně křížem utáhnout. Obr. O R6 0 R5 max. MP1 ( ) MP2 (+) 16

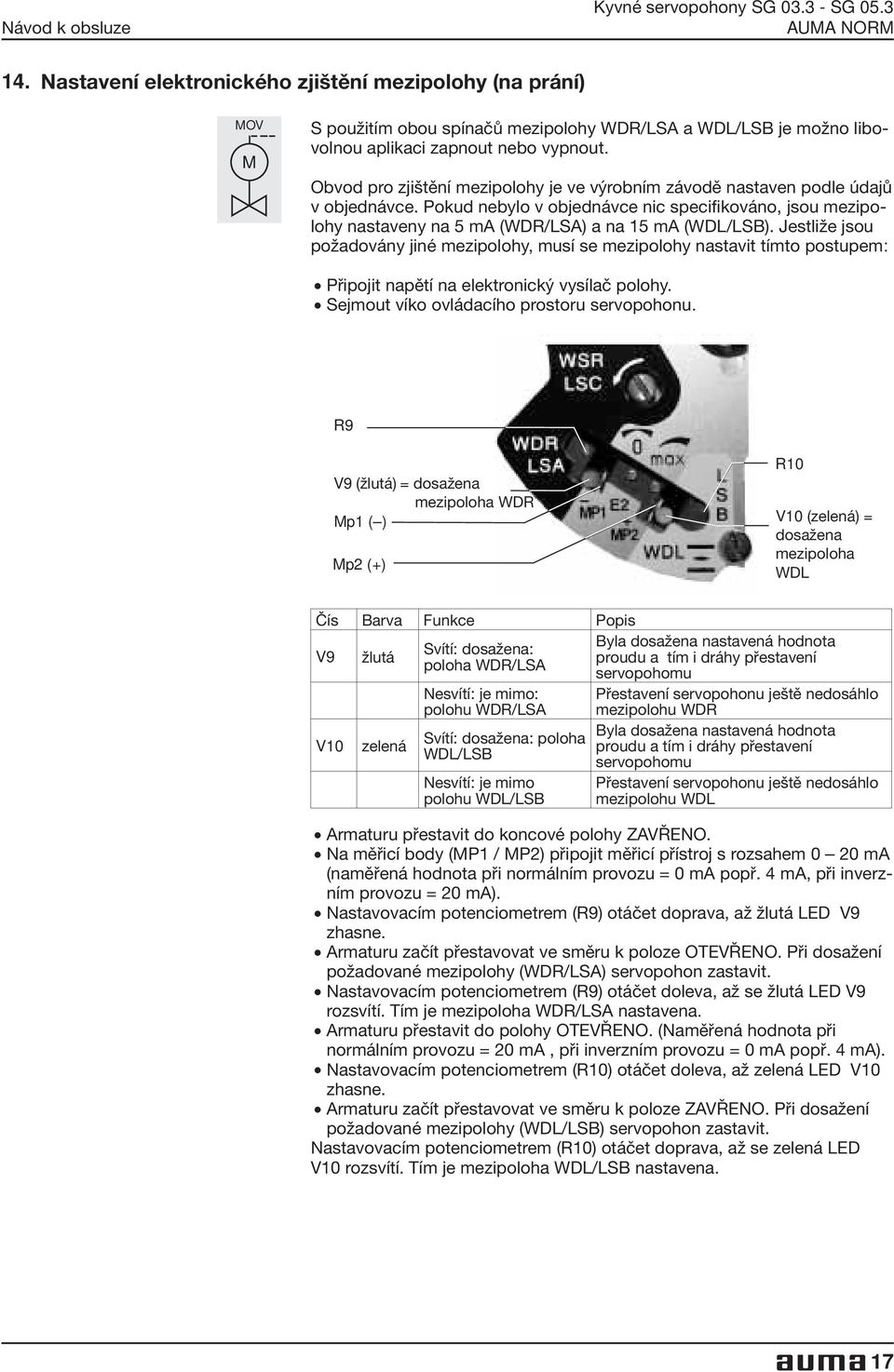

17 Návod k obsluze Kyvné servopohony SG SG Nastavení elektronického zjištění mezipolohy (na prání) MOV M S použitím obou spínačů mezipolohy WDR/LSA a WDL/LSB je možno libovolnou aplikaci zapnout nebo vypnout. Obvod pro zjištění mezipolohy je ve výrobním závodě nastaven podle údajů v objednávce. Pokud nebylo v objednávce nic specifikováno, jsou mezipolohy nastaveny na 5 ma (WDR/LSA) a na 15 ma (WDL/LSB). Jestliže jsou požadovány jiné mezipolohy, musí se mezipolohy nastavit tímto postupem:. Připojit napětí na elektronický vysílač polohy.. Sejmout víko ovládacího prostoru servopohonu. R9 V9 (žlutá) = Mp1 ( ) Mp2 (+) dosažena mezipoloha WDR R10 V10 (zelená) = dosažena mezipoloha WDL Čís Barva Funkce Popis V9 V10 žlutá zelená Svítí: dosažena: poloha WDR/LSA Nesvítí: je mimo: polohu WDR/LSA Svítí: dosažena: poloha WDL/LSB Nesvítí: je mimo polohu WDL/LSB Byla dosažena nastavená hodnota proudu a tím i dráhy přestavení servopohomu Přestavení servopohonu ještě nedosáhlo mezipolohu WDR Byla dosažena nastavená hodnota proudu a tím i dráhy přestavení servopohomu Přestavení servopohonu ještě nedosáhlo mezipolohu WDL. Armaturu přestavit do koncové polohy ZAVŘENO. Na měřicí body (MP1 / MP2) připojit měřicí přístroj s rozsahem 0 20 ma (naměřená hodnota při normálním provozu = 0 ma popř. 4 ma, při inverzním provozu = 20 ma). Nastavovacím potenciometrem (R9) otáčet doprava, až žlutá LED V9 zhasne. Armaturu začít přestavovat ve směru k poloze OTEVŘENO. Při dosažení požadované mezipolohy (WDR/LSA) servopohon zastavit. Nastavovacím potenciometrem (R9) otáčet doleva, až se žlutá LED V9 rozsvítí. Tím je mezipoloha WDR/LSA nastavena. Armaturu přestavit do polohy OTEVŘENO. (Naměřená hodnota při normálním provozu = 20 ma, při inverzním provozu = 0 ma popř. 4 ma). Nastavovacím potenciometrem (R10) otáčet doleva, až zelená LED V10 zhasne.. Armaturu začít přestavovat ve směru k poloze ZAVŘENO. Při dosažení požadované mezipolohy (WDL/LSB) servopohon zastavit. Nastavovacím potenciometrem (R10) otáčet doprava, až se zelená LED V10 rozsvítí. Tím je mezipoloha WDL/LSB nastavena. 17

18 Kyvné servopohony SG SG 05.3 Návod k obsluze 15. Údržba Po uvedení do provozu prověřit, zda nedošlo během přepravy nebo montáže k poškození laku kyvného servopohonu. Poškozená místa pečlivě opravit, aby se předešlo jejich napadení korozí. Originální barvu v malých nádobkách firma AUMA dodává. Kyvné servopohony AUMA vyžadují jen minimální údržbu. Předpokladem pro spolehlivý provoz je správné uvedení do provozu. Těsnicí prvky z elastomerů podléhají stárnutí a musí být proto pravidelně kontrolovány a v případě potřeby vyměněny. Důležité také je, aby byly do krytů a vík správně vloženy těsnicí kroužky a aby kabelové průchodky byly pevně přitaženy, čímž se zabrání vnikání nečistot a vlhkosti. Mimoto se navíc doporučuje:. Při občasném provozování servopohonu provést přibližně každých šest měsíců zkušební provoz, aby byla zajištěna jeho stálá připravenost k nasazení.. Asi šest měsíců po uvedení do provozu a potom jednou za rok překontrolovat utažení upevňovacích šroubů mezi kyvným servopohonem a armaturou. V případě potřeby šrouby dotáhnout momentem uvedeným v tabulce 1, strana 5 Ve výrobním závodě byl prostor převodovky naplněn mazivem. Tato náplň vydrží pro několik let provozu. 16. Servis Firma AUMA nabízí rozsáhlé servisní služby, jako např. pravidelnou údržbu a revize servopohonů. Adresy našich servisních středisek jsou uvedeny na straně 23 nebo na Internetu (viz str. 22). 18

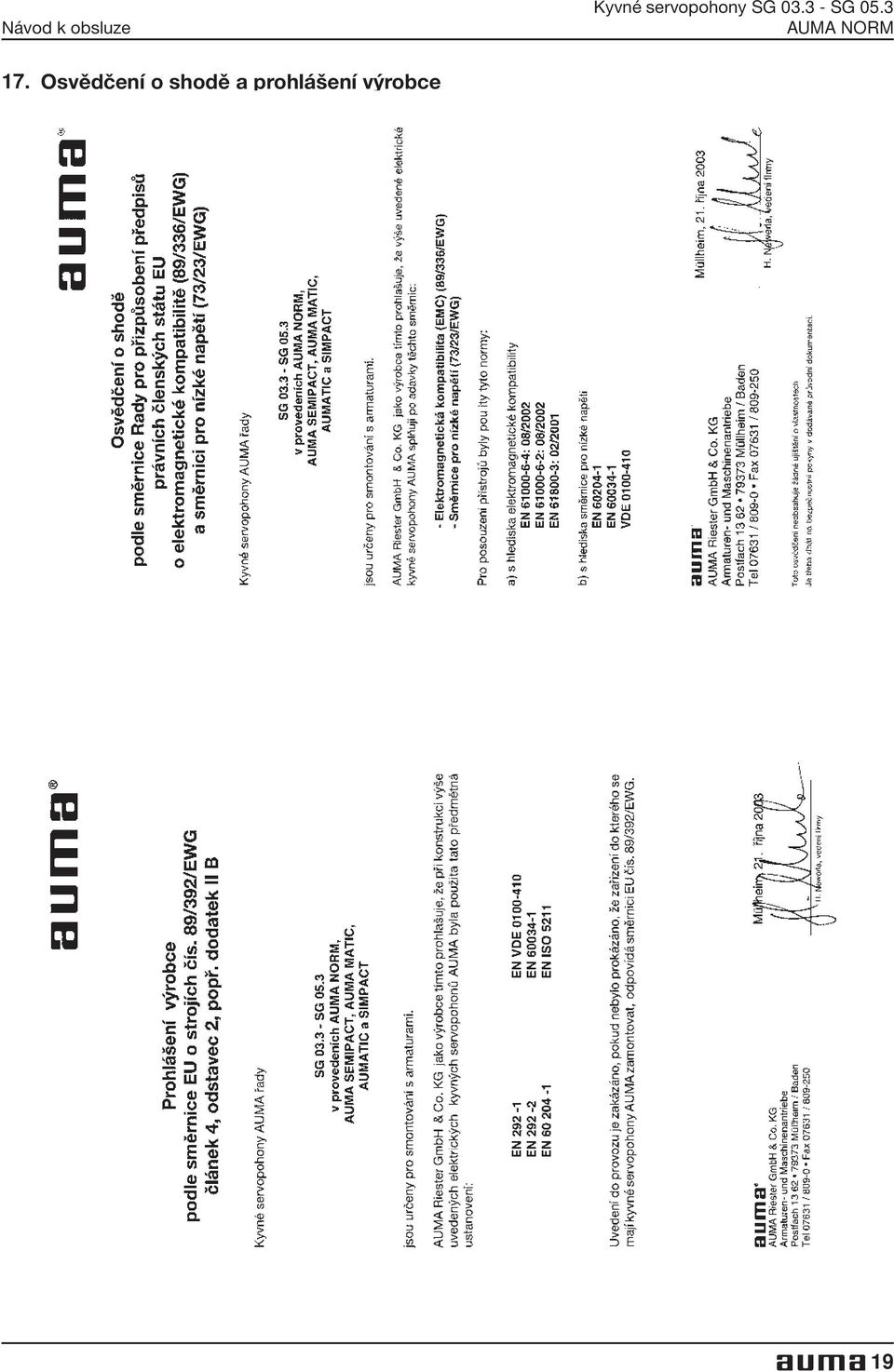

19 Návod k obsluze Kyvné servopohony SG SG Osvědčení o shodě a prohlášení výrobce 19

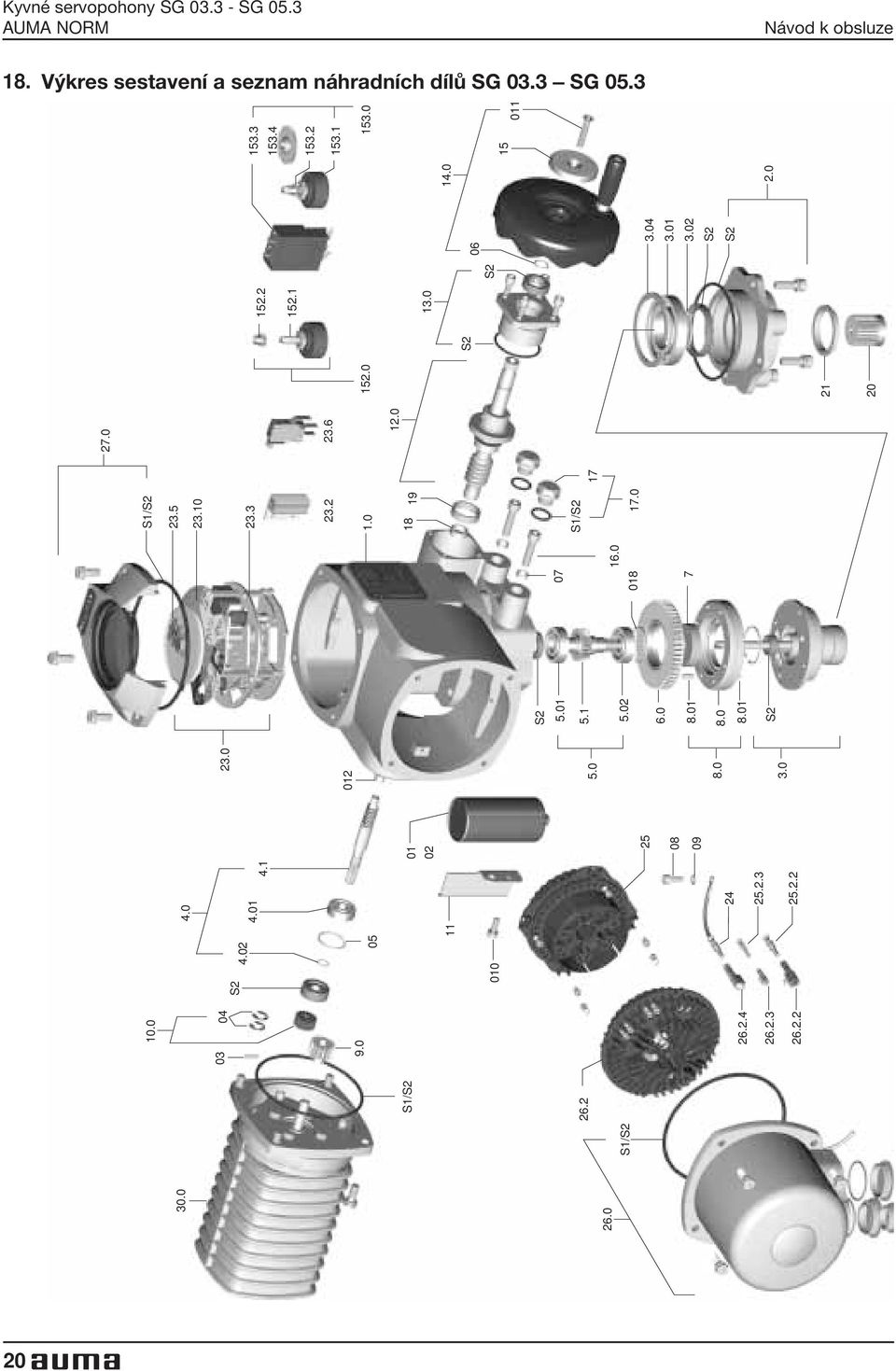

20 Kyvné servopohony SG SG 05.3 Návod k obsluze 18. Výkres sestavení a seznam náhradních dílů SG 03.3 SG S2 S2 S S S1/S S1/S S S S S1/S S1/S

21 Návod k obsluze Kyvné servopohony SG SG 05.3 Upozornění: Při objednávce každého náhradního dílu nám prosím sdělte typ kyvného servopohonu a naše obchodní číslo (viz typový štítek servopohonu). Čís Druh Název 01 E Kondenzátor 02 E Kondenzátor 03 E Rozpínací kolík 04 E Pojistný kotouč 05 E Pojistná podložka 06 E Pojistný kotouč 08 E Šroub s válcovou hlavou 09 E Pružná podložka 010 E Šroub Verbus Tensilock 011 E Šroub se zapuštěnou hlavou 012 E Kluzné ložisko 018 E Pojistná podložka 1.0 B Skříň 2.0 E Příruba ložiska 3.0 B Výstupní kolo, úplné 3.01 E Radiální kuličkové ložisko 3.02 E Pojistná podložka 3.04 E Pojistná podložka 4.0 B Šnekový hřídel, úplný 4.01 E Radiální kuličkové ložisko 4.02 E Pojistný kotouč 4.1 E Hřídel šnekového kola 5.0 B Šneková hřídel, úplná 5.01 E Radiální kuličkové ložisko 5.02 E Radiální kuličkové ložisko 5.1 E Hřídel nekového kola 6.0 B Šnekové kolo, úplné 8.0 B Převodovka s kluzným klínem, úplná 8.01 E Válcový kolík 8.7 E Kotouč spojky 8.8 B Převodovka s kluzným klínem Druh B = Montážní skupina Druh E = Součástka Čís. Druh Název 9.0 B Pastorek, úplný 10.0 B Čelní kolo, úplné 11 E Ochrana kabelu 12.0 B Šnekový hřídel ručního pohonu, úplný 13.0 B Víko ložiska, úplné 14.0 B Ruční kolečko, úplné 15 E Uzavírací deska 16.0 B Šroub s válc.hlavou konc.doraz, úplný 17.0 B Uzavírací šroub, úplný 18 E Kluzné ložisko 19 E Kluzné ložisko 20 E Spojka 21 E Středicí kroužek 23.0 B Řídicí jednotka, úplná 23.5 B Mechanický ukazatel polohy 24 B Kablík pro ochranný vodič 25 B Kolíková část, úpl. (bez kolík. kontaktů) B Kolíkový kontakt pro motor B Kolíkový kontakt pro řízení 26.0 B Víko konektoru 26.2 B Dutinková část, úplná (plně osazená) B B B 27.0 B Víko, úplné 30.0 B Motor, úplný Dutinkový kontakt pro motor (obsažen v montážní skupině 26.2) Dutinkový kontakt pro řízení (obsažen v montážní skupině 26.2) Dutinkový kontakt pro ochranný vodič (obsažen v montážní skupině 26.2) S1 S Těsnicí sada malá S2 S Těsnicí sada velká Druh S = Sada 21

22 Kyvné servopohony SG SG 05.3 Návod k obsluze Rejstřík B Body měřicí 15, 16, 17 C Chod zkušební 13 Číslo obchodní 21, 22 D Doba přestavení 4 Dorazy koncové 7 I Indikace dálková 14 K Kolečko ruční 5 Konektor kulatý AUMA 8 Kotouč ukazatele polohy 13 M Mezipolohy 17 Montáž na armaturu 5 Montáž rukojeti 4 Motor 8 N Nastavení mezipolohy 17 Návrh zapojení 10, 11 O Ochrana motoru 4,8 Ochrana proti korozi 4,18 Osvědčení o shodě 19 P Pokyny bezpečnostní 3 Popis stručný 3 Potenciometr 14 Prohlášení výrobce 19 Provoz krátkodobý 4 Provoz ruční 4,5 Přeprava 4 Připojení elektrické 8 Připojení motoru 8 R Režim provozní 4 Rozsah kyvný 4 S Schéma zapojení 8 Servis 18 Seznam náhradních dílů 21 Skladování 4 Soustava 2 vodičová 14,15 Soustava 4 vodičová 14,15,16 Spínač tandemový 9 Spínač tepelný 4,8 Š Štítek typový 6 T Teplota okolní 4 U Údaje technické 4 Údržba 3,18 Úhel kyvný 4,7 Ukazatel polohy, mechanický 13 V Výkres sestavení 20 Vypínač polohový 9 Vypínání polohové 4,12 Vysílač polohy RWG, elektronický 14 Vytápění 4,8 Informace také na internetu: Připojovací výkresy, zkušební protokoly a další informace o servopohonu možno získat po zadaní čísla zakázky nebo obchodního čísla (viz typový štítek) přímo z internetu. Naše domovská stránka: 22
