B. SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

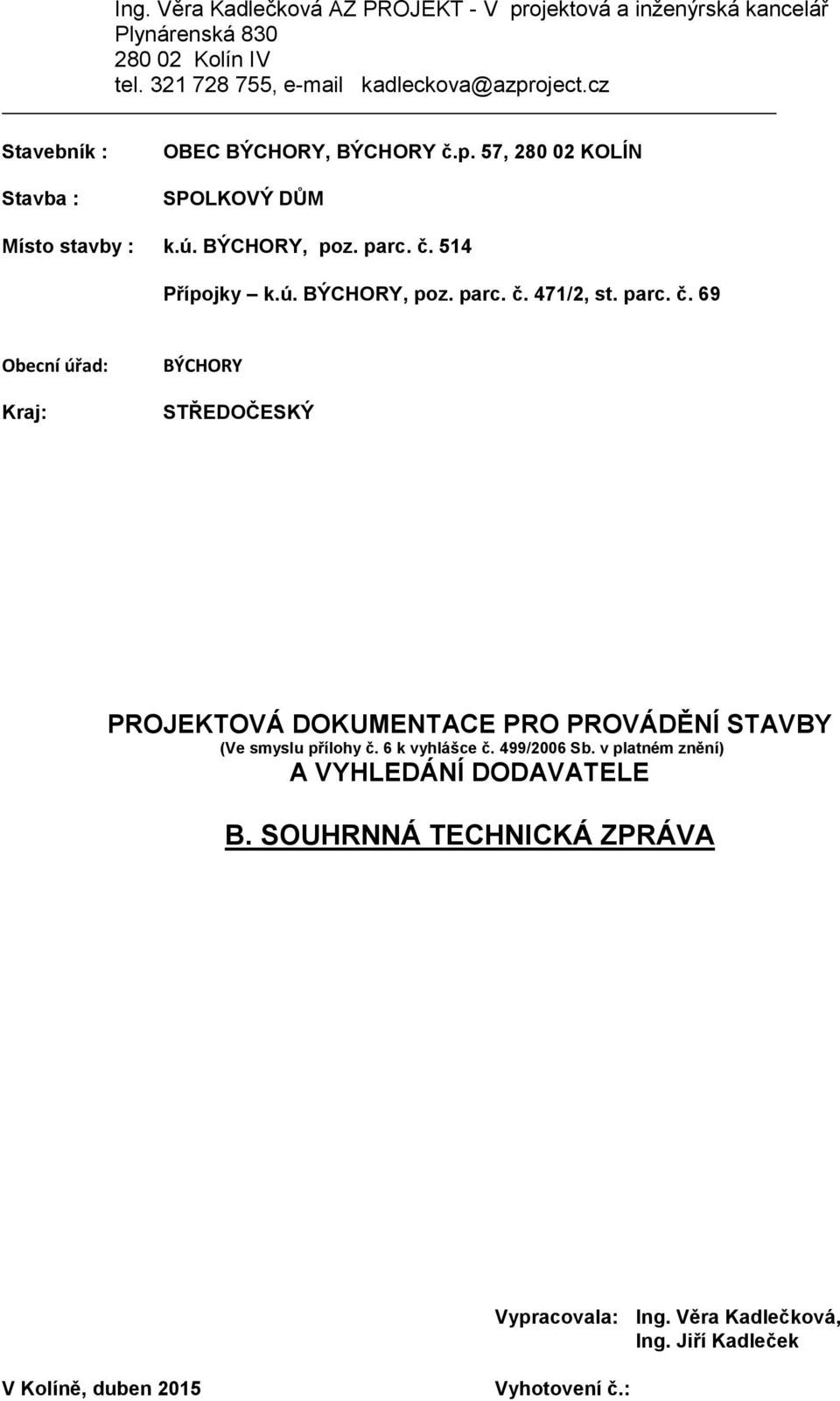

1 Ing. Věra Kadlečková AZ PROJEKT - V projektová a inženýrská kancelář Plynárenská Kolín IV tel , kadleckova@azproject.cz Stavebník : Stavba : OBEC BÝCHORY, BÝCHORY č.p. 57, KOLÍN SPOLKOVÝ DŮM Místo stavby : k.ú. BÝCHORY, poz. parc. č. 514 Přípojky k.ú. BÝCHORY, poz. parc. č. 471/2, st. parc. č. 69 Obecní úřad: Kraj: BÝCHORY STŘEDOČESKÝ PROJEKTOVÁ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY (Ve smyslu přílohy č. 6 k vyhlášce č. 499/2006 Sb. v platném znění) A VYHLEDÁNÍ DODAVATELE B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Vypracovala: Ing. Věra Kadlečková, Ing. Jiří Kadleček V Kolíně, duben 2015 Vyhotovení č.:

2 PROJEKTOVÁ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY (Ve smyslu přílohy č. 6 k vyhlášce č. 499/2006 Sb. v platném znění) A VYHLEDÁNÍ DODAVATELE B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Obsah : B.1 Popis území stavby... 4 a) charakteristika stavebního pozemku,... 4 b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.),... 4 c) stávající ochranná a bezpečnostní pásma,... 4 d) poloha vzhledem k záplavovému území, poddolovanému území apod.,... 4 e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území,... 4 f) požadavky na asanace, demolice, kácení dřevin,... 4 g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé),... 4 h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu),... 5 i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice B.2 Celkový popis stavby... 5 B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek... 5 B.2.2 Celkové urbanistické a architektonické řešení... 5 a) urbanismus územní regulace, kompozice prostorového řešení,... 5 b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení B.2.3 Celkové provozní řešení, technologie výroby... 6 B.2.4 Bezbariérové užívání stavby... 6 B.2.5 Bezpečnost při užívání stavby... 6 B.2.6 Základní charakteristika objektů... 6 a) stavební řešení,... 6 b) konstrukční a materiálové řešení,... 7 bourací a zabezpečovací práce... 7 zemní práce... 7 základové konstrukce... 7 svislé konstrukce, obvodový plášť... 7 komíny (odkouření)... 7 schodiště... 7 vodorovné konstrukce... 7 izolace proti vodě, zemní vlhkosti a radonu... 8 izolace tepelné... 8 konstrukce tesařské, krovy... 8 krytiny střech... 8 příčky... 8 výplně otvorů... 8 konstrukce truhlářské... 8 klempířské konstrukce... 8 kovové stavební a doplňkové konstrukce... 9 podhledy... 9 omítky, obklady... 9 podlahy... 9 dlažby... 9 nátěry a malby... 9 různé... 9 c) mechanická odolnost a stabilita B.2.7 Základní charakteristika technických a technologických zařízení...10 a) technické řešení,...10 Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 2 (celkem 18)

3 b) výčet technických a technologických zařízení B.2.8 Požárně bezpečnostní řešení...10 a) rozdělení stavby a objektů do požárních úseků,...10 b) výpočet požárního rizika a stanovení stupně požární bezpečnosti,...10 c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí,...10 d) zhodnocení evakuace osob včetně vyhodnocení únikových cest,...10 e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru,...10 f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst,...10 g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty),...10 h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení),...10 i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními,...10 j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek B.2.9 Zásady hospodaření s energiemi...10 a) kritéria tepelně technického hodnocení,...10 b) posouzení využití alternativních zdrojů energií B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí 10 větrání...10 vytápění...11 osvětlení a oslunění...11 zásobování vodou...11 odpady...11 B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí...11 a) ochrana před pronikáním radonu z podloží,...11 b) ochrana před bludnými proudy,...11 c) ochrana před technickou seizmicitou,...11 d) ochrana před hlukem,...11 e) protipovodňová opatření B.3 Připojení na technickou infrastrukturu...12 a) napojovací místa technické infrastruktury,...12 b) připojovací rozměry, výkonové kapacity a délky B.4 Dopravní řešení...12 popis dopravního řešení,...12 napojení území na stávající dopravní infrastrukturu,...12 doprava v klidu,...12 b) pěší a cyklistické stezky B.5 Řešení vegetace a souvisejících terénních úprav...12 a) terénní úpravy,...12 b) použité vegetační prvky,...12 c) biotechnická opatření B.6 Popis vlivů stavby na životní prostředí a jeho ochrana...13 a) vliv stavby na životní prostředí ovzduší, hluk, voda, odpady a půda,...13 b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině,...13 c) vliv stavby na soustavu chráněných území Natura 2000,...13 d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA,...13 e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů B.7 Ochrana obyvatelstva...13 B.8 Zásady organizace výstavby...13 a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění,...13 b) odvodnění staveniště,...13 c) napojení staveniště na stávající dopravní a technickou infrastrukturu,...13 Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 3 (celkem 18)

4 d) vliv provádění stavby na okolní stavby a pozemky,...14 e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin,14 f) maximální zábory pro staveniště (dočasné / trvalé),...14 g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace,14 h) bilance zemních prací, požadavky na přísun nebo deponie zemin,...16 i) ochrana životního prostředí při výstavbě,...16 j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů,...16 k) úpravy pro bezbariérové užívání výstavbou dotčených staveb,...17 l) zásady pro dopravně inženýrské opatření,...17 m) stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.),...17 n) postup výstavby, rozhodující dílčí termíny B.1 Popis území stavby a) charakteristika stavebního pozemku, Novostavba Spolkového domu je situována na pozemku poz. parc. č. 514 v k.ú. Býchory, který se nachází v centrální části obce v přímém sousedství Obecního úřadu v Býchorách, přípojky (plynovodní, kanalizační, elektro) budou vedeny v chodníku před dotčeným pozemkem poz. parc.č. 471/2 k.ú. Býchory, vodovodní přípojka bude provedena ze stávající studny na st. parc. č. 69 k.ú. Býchory (studna slouží pro zásobování vodou Obecního úřadu). Jedná se o zastavěné území obce. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.), S ohledem na charakter stavby nebyl geologický, hydrogeologický, stavebně historický průzkum apod. proveden. Po provedení výkopu pro základové pasy bude přizván geolog a projektant pro prověření základové spáry. c) stávající ochranná a bezpečnostní pásma, Při provádění přípojek budou dotčena ochranná pásma podzemního vedení elektro nn, plynovodní a O2. Při provádění stavby budou dodrženy podmínky stanovené jednotlivými správci sítí pro provádění prací v ochranném pásmu dotčeného vedení. d) poloha vzhledem k záplavovému území, poddolovanému území apod., Pozemek se nenachází v záplavovém území, poddolovaném území apod. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území, Navržená stavba Spolkového domu nemá vliv na okolní stavby a pozemky. Dešťové vody jsou v současné době na dotčené parcelách vzhledem k původnímu zemědělskému využití likvidovány vsakem. Dešťové vody z objektu Spolkového domu budou svedeny do obecní dešťové kanalizace nacházející se ve dvoře sousedního objektu Obecního úřadu. f) požadavky na asanace, demolice, kácení dřevin, Bude provedeno odstranění stávajícího oplocení včetně betonové podezdívky. Na dotčeném pozemku se nenachází vzrostlá zeleň, není navržena asanace, demolice, kácení dřevin. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé), Bude provedeno kompletní vynětí poz. parc. č. 514 v k.ú Býchory ze zemědělského půdního fondu m 2 část skrývky kulturní vrstvy bude využita na konečnou úpravu okolí Spolkového domu, zbývající část skrývky bude využita pro úpravu stávajících zelených ploch na poz. parc. č. 264/2, 264/12, 452/14 v k.ú. Býchory (vše veřejné pozemky ve vlastnictví obce Býchory). Pro dotčenou stavbu na poz. parc. č. 514 v k.ú. Býchory byl vydán souhlas s odnětím půdy ze ZPF MěÚ Kolín, odborem životního prostředí a zemědělství dne pod č.j. OZPZ 13189/14-Po. Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 4 (celkem 18)

5 Zábory pozemků určených k plnění funkce lesa nejsou navrženy. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu), Vjezd a vstup na pozemek bude zachován z chodníku z jižní strany. V případě potřeby bude sloužit stávající vjezd na st. parc. č. 69 v k.ú. Býchory do dvora sousedního přilehlého Obecního úřadu. Na pozemek, na kterém je navržen Spolkový dům, budou přivedeny přípojky inženýrských sítí, které se nacházejí v přilehlých pozemcích. Zásobování vodou : vodovodní přípojka novostavba - napojení na stávající studnu u objektu Obecního úřadu (st. parc. č. 69, k.ú. Býchory) Voda slouží dle informace stavebníka jako užitková. Bude proveden kontrolní laboratorní rozbor odebraného vzorku (v kuchyňce). V případě, že voda nevyjde vhodná jako pitná voda, bude pitná voda dovážena balená. Kanalizace: kanalizační přípojka splaškové kanalizace novostavba - napojení na obecní kanalizační řad (před budoucím objektem Spolkového domu je v chodníku kanalizační šachta, na které byla v minulosti vysazena odbočka, na kterou bude napojena kanalizační přípojka). Kanalizační přípojka dešťové kanalizace novostavba napojení na stávající šachtu dešťové kanalizace ve dvoře Obecního úřadu. Elektro: elektro přípojka novostavba napojení na distribuční síť ČEZ dle podmínek stanovených ČEZ distribuce a.s. Plyn: plynovodní přípojka novostavba napojení na veřejný plynovodní řad dle podmínek stanovených RWE plynovodní přípojka pro objekt Spolkového domu bude napojena na stávající STL přípojku pro Obecní úřad Býchory. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice. Stavba nevyžaduje jiná opatření a související investice. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Jedná se o novostavbu Spolkového domu. Spolkový dům bude využíván jako objekt občanské vybavenosti - bude sloužit pro spolkovou činnost v obci, pro volnočasové aktivity obyvatel obce Býchory a pro osvětovou činnost, přednášky apod. (včetně prezentace významných osobností, které v obci žily: Horský, Kubelík, Foltýn). V Býchorách jsou hlavními spolky Býchorský babinec a Sdružení dobrovolných hasičů, kterým v obci schází vyhovující prostory pro jejich činnost. Spolkový dům obsahuje dva základní prostory (spolková místnost, klubovna) a dále místnosti provozního a sociálního zázemí. Kapacita spolkové místnosti je 20 osob. B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus územní regulace, kompozice prostorového řešení, b) architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení. Objekt Spolkového domu je navržen na na pozemku poz. parc. č. 514 k.ú. Býchory, který se nachází v centrální části obce Býchory v sousedství Obecního úřadu Býchory na pozemku, který sloužil v minulosti jako zahrada, dle podkladů starších historických map se zde nacházel objekt. V okolí je situována smíšená zástavba - jedná se o objekty občanské vybavenosti a objekty pro individuální bydlení vesnická zástavba. Vstup na pozemek bude zachován z jižní strany z přilehlého chodníku na poz. parc.č. 471/2 v k.ú. Býchory. Terén je rovinatý. Objekt je na pozemku p.p.č. 514 umístěn na západní hranici a Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 5 (celkem 18)

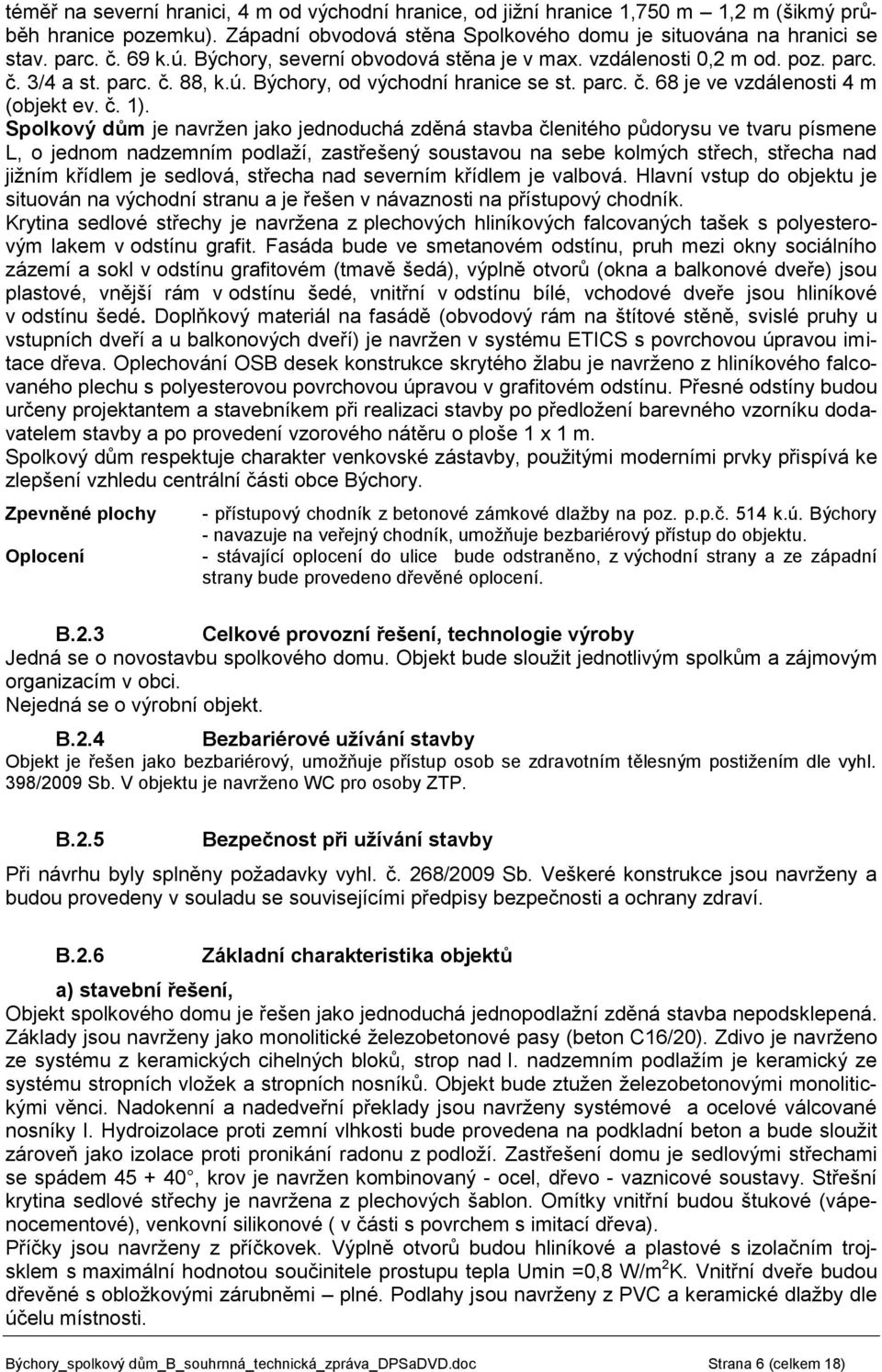

6 téměř na severní hranici, 4 m od východní hranice, od jižní hranice 1,750 m 1,2 m (šikmý průběh hranice pozemku). Západní obvodová stěna Spolkového domu je situována na hranici se stav. parc. č. 69 k.ú. Býchory, severní obvodová stěna je v max. vzdálenosti 0,2 m od. poz. parc. č. 3/4 a st. parc. č. 88, k.ú. Býchory, od východní hranice se st. parc. č. 68 je ve vzdálenosti 4 m (objekt ev. č. 1). Spolkový dům je navržen jako jednoduchá zděná stavba členitého půdorysu ve tvaru písmene L, o jednom nadzemním podlaží, zastřešený soustavou na sebe kolmých střech, střecha nad jižním křídlem je sedlová, střecha nad severním křídlem je valbová. Hlavní vstup do objektu je situován na východní stranu a je řešen v návaznosti na přístupový chodník. Krytina sedlové střechy je navržena z plechových hliníkových falcovaných tašek s polyesterovým lakem v odstínu grafit. Fasáda bude ve smetanovém odstínu, pruh mezi okny sociálního zázemí a sokl v odstínu grafitovém (tmavě šedá), výplně otvorů (okna a balkonové dveře) jsou plastové, vnější rám v odstínu šedé, vnitřní v odstínu bílé, vchodové dveře jsou hliníkové v odstínu šedé. Doplňkový materiál na fasádě (obvodový rám na štítové stěně, svislé pruhy u vstupních dveří a u balkonových dveří) je navržen v systému ETICS s povrchovou úpravou imitace dřeva. Oplechování OSB desek konstrukce skrytého žlabu je navrženo z hliníkového falcovaného plechu s polyesterovou povrchovou úpravou v grafitovém odstínu. Přesné odstíny budou určeny projektantem a stavebníkem při realizaci stavby po předložení barevného vzorníku dodavatelem stavby a po provedení vzorového nátěru o ploše 1 x 1 m. Spolkový dům respektuje charakter venkovské zástavby, použitými moderními prvky přispívá ke zlepšení vzhledu centrální části obce Býchory. Zpevněné plochy Oplocení - přístupový chodník z betonové zámkové dlažby na poz. p.p.č. 514 k.ú. Býchory - navazuje na veřejný chodník, umožňuje bezbariérový přístup do objektu. - stávající oplocení do ulice bude odstraněno, z východní strany a ze západní strany bude provedeno dřevěné oplocení. B.2.3 Celkové provozní řešení, technologie výroby Jedná se o novostavbu spolkového domu. Objekt bude sloužit jednotlivým spolkům a zájmovým organizacím v obci. Nejedná se o výrobní objekt. B.2.4 Bezbariérové užívání stavby Objekt je řešen jako bezbariérový, umožňuje přístup osob se zdravotním tělesným postižením dle vyhl. 398/2009 Sb. V objektu je navrženo WC pro osoby ZTP. B.2.5 Bezpečnost při užívání stavby Při návrhu byly splněny požadavky vyhl. č. 268/2009 Sb. Veškeré konstrukce jsou navrženy a budou provedeny v souladu se souvisejícími předpisy bezpečnosti a ochrany zdraví. B.2.6 Základní charakteristika objektů a) stavební řešení, Objekt spolkového domu je řešen jako jednoduchá jednopodlažní zděná stavba nepodsklepená. Základy jsou navrženy jako monolitické železobetonové pasy (beton C16/20). Zdivo je navrženo ze systému z keramických cihelných bloků, strop nad I. nadzemním podlažím je keramický ze systému stropních vložek a stropních nosníků. Objekt bude ztužen železobetonovými monolitickými věnci. Nadokenní a nadedveřní překlady jsou navrženy systémové a ocelové válcované nosníky I. Hydroizolace proti zemní vlhkosti bude provedena na podkladní beton a bude sloužit zároveň jako izolace proti pronikání radonu z podloží. Zastřešení domu je sedlovými střechami se spádem , krov je navržen kombinovaný - ocel, dřevo - vaznicové soustavy. Střešní krytina sedlové střechy je navržena z plechových šablon. Omítky vnitřní budou štukové (vápenocementové), venkovní silikonové ( v části s povrchem s imitací dřeva). Příčky jsou navrženy z příčkovek. Výplně otvorů budou hliníkové a plastové s izolačním trojsklem s maximální hodnotou součinitele prostupu tepla Umin =0,8 W/m 2 K. Vnitřní dveře budou dřevěné s obložkovými zárubněmi plné. Podlahy jsou navrženy z PVC a keramické dlažby dle účelu místnosti. Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 6 (celkem 18)

7 Klempířské prvky včetně krytiny jsou navrženy z hliníkového plechu s polyesterovým lakem. Budou provedeny tepelné izolace podlah a izolace stropu a střechy. Veškeré obvodové konstrukce jsou navrženy s minimálně požadovaným součinitelem prostupu tepla dle požadavků ČSN (Umin = 0,26 W/m 2 K). Vytápění objektu je zajištěno systémem ústředního vytápění s plynovým kondenzačním kotlem.. b) konstrukční a materiálové řešení, bourací a zabezpečovací práce Je navrženo bourání stávajícího drátěného oplocení a plechového oplocení se zděnou podezdívkou a dále základové betonové konstrukce (předpokládaný zbytek konstrukcí po původní stavbě). zemní práce Bude provedena skrývka vegetační vrstvy v tloušťce cca 250 mm v celé ploše půdorysu domu a přístupového chodníku. Skrývka a zemina budou umístěny na sousedním pozemku a následně budou využity (ornice) po dokončení stavby na úpravu okolního pozemku a zelených ploch v obci. Budou provedeny výkopy rýh pro základové pasy. Je bezpodmínečně nutné, aby bylo před započetím provádění základových konstrukcí provedeno posouzení základové spáry na skutečné hodnoty únosnosti přizvaným geologem a statikem (návrh základů je proveden na hodnoty Rd=0,09 MPa)! základové konstrukce Základy jsou navrženy jako monolitické železobetonové pasy s hloubkou založení min. cca 1 m pod úrovní stávajícího terénu (beton C16/20). Pod základovou podkladní deskou tl. 150 mm bude proveden hutněný štěrkopískový podsyp (fr mm) tl. 50 mm. Podkladní beton C16/20 bude proveden v tl. 150 mm, s výztuží ze sítě KARI 150/6 150/6 (pod příčkami v šířce 800 mm - 2 KARI). Šířka monolitických základových pasů je navržena na předpokládanou únosnost Rd=0,09 MPa v úrovni základové spáry (toto je nutno prověřit!! přizvaným geologem po odhalení základové spáry). Do základů bude vložen zemnící pásek. svislé konstrukce, obvodový plášť Obvodové zdivo tvoří zdivo tl. 450 mm, broušené cihelné bloky, pevnost v tlaku 8 N/mm 2, objemová hmotnost 720kg/m 3, součinitel prostupu tepla 0,18 W/m 2 K, RW=40 db, na celoplošné lepidlo. Obvodové konstrukce objektu jsou navrženy s minimálně požadovaným součinitelem prostupu tepla dle požadavků ČSN (U min = 0,26 W/m 2 K). Příčky jsou navrženy zděné z příčkovek tl. 125 mm, broušené cihelné bloky, pevnost v tlaku 10 N/mm 2, objemová hmotnost 740kg/m 3, součinitel prostupu tepla 1,46 W/m 2 K, RW=42 db, na celoplošné lepidlo. Objekt bude ztužen v úrovni jednotlivých podlaží železobetonovými monolitickými věnci (4 V14 + tř.v6 á200 mm). Nadokenní a nadedveřní překlady jsou navrženy systémové (keramické) a z ocelových válcovaných nosníků I. V místnosti 1.09 bude provedena předsazená stěna sádrokartonová konstrukce pro zasunutí posuvných dveří. komíny (odkouření) Odtah od plynového kondenzačního kotle je řešen koaxiálním nerezovým potrubím se zakončením ve výšce min. 500 mm nad rovinou střechy. schodiště Do půdního prostoru je přístup z místnosti WC ženy + osoby ZTP pomocí stahovacích schodů 600/1100 mm, s.v mm, s předepsanou požární odolností EI 15 viz PBŘ. vodorovné konstrukce Nad I.NP je navržen v části (v jižním křídle) systémový keramický strop z tvarovek Miako tl. 150 mm ( v části tl. 90 mm - u vstupního otvoru do půdního prostoru) tvořený stropními vložkami Miako a stropními nosníky (pod sloupek krovu zesílení na 3 nosníky) s integrovanou železobetonovou deskou tl. 60 mm s výztuží KARI 150/6 150/6. Severní křídlo (místnost 1.09) je navrženo Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 7 (celkem 18)

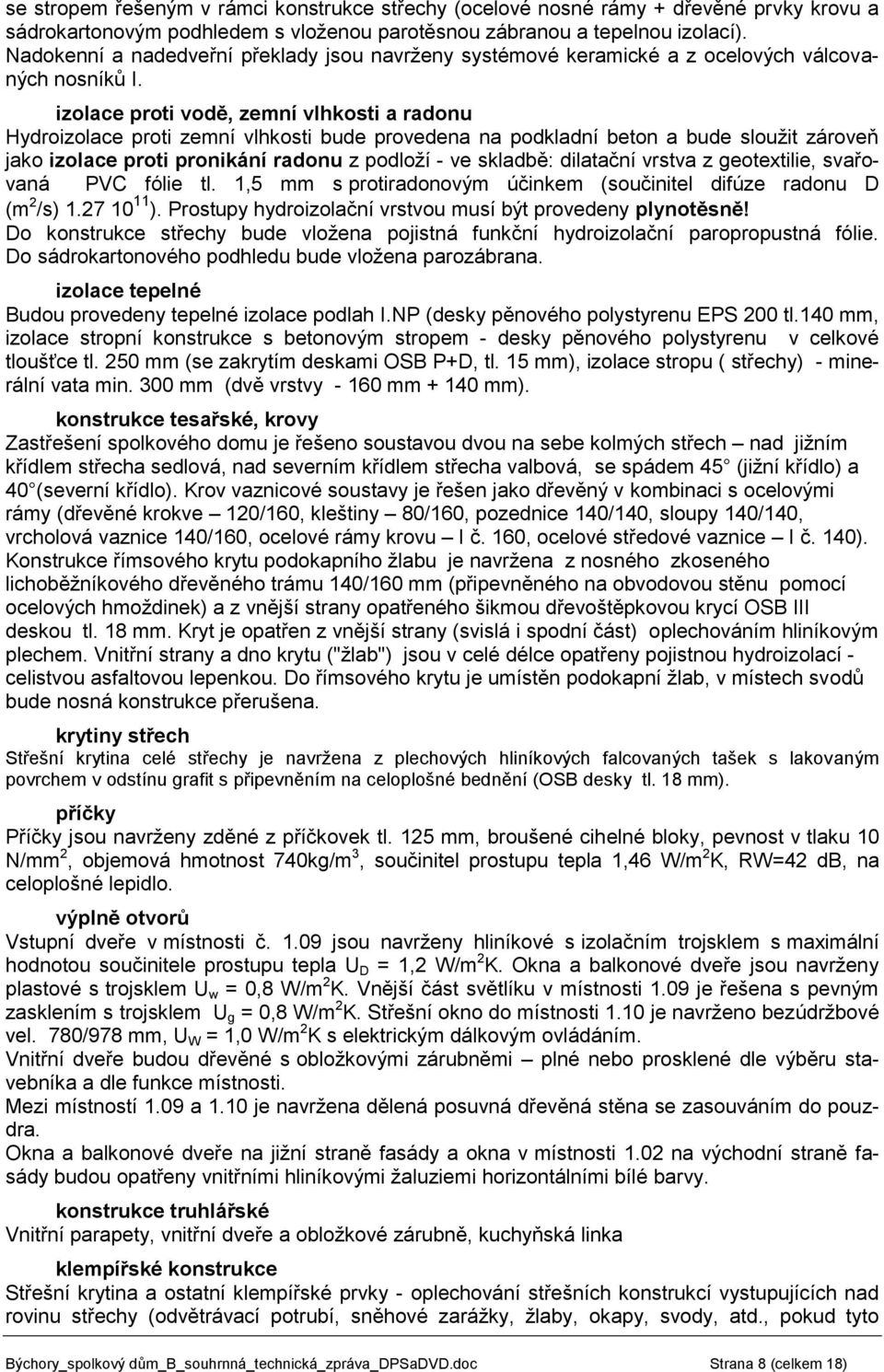

8 se stropem řešeným v rámci konstrukce střechy (ocelové nosné rámy + dřevěné prvky krovu a sádrokartonovým podhledem s vloženou parotěsnou zábranou a tepelnou izolací). Nadokenní a nadedveřní překlady jsou navrženy systémové keramické a z ocelových válcovaných nosníků I. izolace proti vodě, zemní vlhkosti a radonu Hydroizolace proti zemní vlhkosti bude provedena na podkladní beton a bude sloužit zároveň jako izolace proti pronikání radonu z podloží - ve skladbě: dilatační vrstva z geotextilie, svařovaná PVC fólie tl. 1,5 mm s protiradonovým účinkem (součinitel difúze radonu D (m 2 /s) ). Prostupy hydroizolační vrstvou musí být provedeny plynotěsně! Do konstrukce střechy bude vložena pojistná funkční hydroizolační paropropustná fólie. Do sádrokartonového podhledu bude vložena parozábrana. izolace tepelné Budou provedeny tepelné izolace podlah I.NP (desky pěnového polystyrenu EPS 200 tl.140 mm, izolace stropní konstrukce s betonovým stropem - desky pěnového polystyrenu v celkové tloušťce tl. 250 mm (se zakrytím deskami OSB P+D, tl. 15 mm), izolace stropu ( střechy) - minerální vata min. 300 mm (dvě vrstvy mm mm). konstrukce tesařské, krovy Zastřešení spolkového domu je řešeno soustavou dvou na sebe kolmých střech nad jižním křídlem střecha sedlová, nad severním křídlem střecha valbová, se spádem 45 (jižní křídlo) a 40 (severní křídlo). Krov vaznicové soustavy je řešen jako dřevěný v kombinaci s ocelovými rámy (dřevěné krokve 120/160, kleštiny 80/160, pozednice 140/140, sloupy 140/140, vrcholová vaznice 140/160, ocelové rámy krovu I č. 160, ocelové středové vaznice I č. 140). Konstrukce římsového krytu podokapního žlabu je navržena z nosného zkoseného lichoběžníkového dřevěného trámu 140/160 mm (připevněného na obvodovou stěnu pomocí ocelových hmoždinek) a z vnější strany opatřeného šikmou dřevoštěpkovou krycí OSB III deskou tl. 18 mm. Kryt je opatřen z vnější strany (svislá i spodní část) oplechováním hliníkovým plechem. Vnitřní strany a dno krytu ("žlab") jsou v celé délce opatřeny pojistnou hydroizolací - celistvou asfaltovou lepenkou. Do římsového krytu je umístěn podokapní žlab, v místech svodů bude nosná konstrukce přerušena. krytiny střech Střešní krytina celé střechy je navržena z plechových hliníkových falcovaných tašek s lakovaným povrchem v odstínu grafit s připevněním na celoplošné bednění (OSB desky tl. 18 mm). příčky Příčky jsou navrženy zděné z příčkovek tl. 125 mm, broušené cihelné bloky, pevnost v tlaku 10 N/mm 2, objemová hmotnost 740kg/m 3, součinitel prostupu tepla 1,46 W/m 2 K, RW=42 db, na celoplošné lepidlo. výplně otvorů Vstupní dveře v místnosti č jsou navrženy hliníkové s izolačním trojsklem s maximální hodnotou součinitele prostupu tepla U D = 1,2 W/m 2 K. Okna a balkonové dveře jsou navrženy plastové s trojsklem U w = 0,8 W/m 2 K. Vnější část světlíku v místnosti 1.09 je řešena s pevným zasklením s trojsklem U g = 0,8 W/m 2 K. Střešní okno do místnosti 1.10 je navrženo bezúdržbové vel. 780/978 mm, U W = 1,0 W/m 2 K s elektrickým dálkovým ovládáním. Vnitřní dveře budou dřevěné s obložkovými zárubněmi plné nebo prosklené dle výběru stavebníka a dle funkce místnosti. Mezi místností 1.09 a 1.10 je navržena dělená posuvná dřevěná stěna se zasouváním do pouzdra. Okna a balkonové dveře na jižní straně fasády a okna v místnosti 1.02 na východní straně fasády budou opatřeny vnitřními hliníkovými žaluziemi horizontálními bílé barvy. konstrukce truhlářské Vnitřní parapety, vnitřní dveře a obložkové zárubně, kuchyňská linka klempířské konstrukce Střešní krytina a ostatní klempířské prvky - oplechování střešních konstrukcí vystupujících nad rovinu střechy (odvětrávací potrubí, sněhové zarážky, žlaby, okapy, svody, atd., pokud tyto Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 8 (celkem 18)

9 nejsou součástí doplňkového programu výrobce střešní krytiny), dále oplechování okenních parapetů, předsazených konstrukcí, oplechování římsového krytu podokapního žlabu - vše je navrženo z hliníkového plechu lakovaného (střešní krytina - falcované tašky, ostatní klempířské výrobky - hliníkový plech). Součástí odvodnění střechy budou provedeny odvodňovací žlaby a svody. kovové stavební a doplňkové konstrukce Část překladů domu je navržena z ocelových válcovaných nosníků I. Nosné rámy konstrukce krovu jsou navrženy z válcovaných ocelových nosníků. podhledy V I.NP v prostoru místností 1.09 a 1.10 bude proveden sádrokartonový podhled (1 sádrokartonová deska tl. 12,5 mm) s požadovanou požární odolností (15 EI) a s vloženou parozábranou a tepelnou izolací. omítky, obklady Vnitřní omítky jsou navrženy štukové (vápenocementové), venkovní silikonové, doplňkový materiál na fasádě (obvodový rám na štítové stěně, svislé pruhy u vstupních dveří a u balkonových dveří) je navržen v systému ETICS s povrchovou úpravou imitace dřeva obklady V sociálním zázemí (WC, umývárna), v technické místnosti/ úklidu, v klubovně za umývadlem bude proveden keramický obklad do výše 2000 mm, v kuchyňce za kuchyňskou linkou do výše 1500 mm, v klubovně do výše 1800 mm. podlahy Konstrukce podlah je navržena s ohledem na polohu a funkci prostoru. Nášlapná vrstva je navržena dle účelu místnosti - keramická dlažba, PVC. dlažby Dlažba jako nášlapná vrstva je použita v závětří, zádveří, chodbě, WC, technická místnost. Na venkovním přístupovém chodníku je zámková betonová dlažba tl. 60 mm. Okapový chodník je navržen z betonových dlaždic vel. 500 x 500 mm, tl. 50 mm. nátěry a malby Budou provedeny malby stěn. Dřevěné konstrukce krovu budou opatřeny nátěrem proti dřevokazným houbám a dřevokaznému hmyzu. Nátěrem budou opatřeny viditelné dřevěné konstrukce podhledů. různé větrání Všechny místnosti jsou odvětrány přímo okny, WC jsou větrána elektrickými ventilátory s vývodem potrubí nad střechu objektu, odsavač par v kuchyňce odvětrán nuceně nad střechu objektu. čistící zóna Před vstupem do objektu bude provedena v přístupovém chodníku zapuštěná čistící zóna vel x 700 mm v hliníkovém rámu. ZPEVNĚNÉ PLOCHY Pro přístup k objektu spolkového domu je navržen přístupový chodník ve skladbě: betonová dlažba (barevná) tl. 60 mm, kladecí vrstva pískový podsyp (fr. 0-4 mm) 40 mm, drcené kamenivo (fr mm) 100 mm, geotextilie P35 5 mm, drcené kamenivo (fr mm) 150 mm, zhutněná pláň (zásyp zeminou). Okapový chodník z betonových dlaždic 500 x 500 mm, tl. 50 mm bude proveden po obvodu objektu vyjma severní strany do pískového lože OPLOCENÍ Stávající drátěné oplocení i oplocení s podezdívkou bude odstraněno. U jižní strany objektu bude provedeno mezi objektem a stávajícím obecním chodníkem nové oplocení - betonový základ, podezdívka, zděné sloupky, výplň - ocelová, celková výška 1200 mm nad přilehlý terén. V oplocení budou provedeny zděné pilíře pro osazení HUP a plynoměru a pro instalaci elektroměrového rozvaděče a rozpojovací skříně Oplocení bude provedeno neprůhledné, konstrukce bude tvořena ocelovými sloupky o průměru Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 9 (celkem 18)

10 d. 48 mm, tl. 2 mm, dl mm zakotvenými do betonových patek 300/300 mm, hl. 800 mm, provedených v osové vzdálenosti 2500 mm. Podélně bude na ocelové sloupky připevněn dřevěný trámek 70/140 mm ve spodní a horní čtvrtině výšky plotu. Na trámky bude připevněna dřevěná výplň z planěk š. 120 mm, tl. 25 mm. Dřevěné plaňky budou na dřevěné trámky připevněny střídavě z obou stran s překrytím 10 mm. c) mechanická odolnost a stabilita. Viz D.1.2 Stavebně konstrukční řešení b) Podrobný statický výpočet. B.2.7 Základní charakteristika technických a technologických zařízení a) technické řešení, b) výčet technických a technologických zařízení. Nevyskytují se. B.2.8 Požárně bezpečnostní řešení a) rozdělení stavby a objektů do požárních úseků, b) výpočet požárního rizika a stanovení stupně požární bezpečnosti, c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí, d) zhodnocení evakuace osob včetně vyhodnocení únikových cest, e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru, f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst, g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty), h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení), i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními, j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek. Viz D.1.3 Požárně bezpečnostní řešení a) Technická zpráva. B.2.9 Zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení, b) posouzení využití alternativních zdrojů energií. Viz jednotlivé části PD. a) Dle průkazu energetické náročnosti budovy je budova zařazena do kategorie z hlediska celkové dodané energie jako kategorie B - velmi úsporná (energie na vstupu do budovy 7,8 MWh/rok, neobnovitelná primární energie 11,6 MWh/rok). b) Alternativní zdroje s ohledem na tepelné ztráty objektu a využití objektu - návratnost investice do těchto zdrojů na hranici životnosti daných zařízení. Podrobně viz jednotlivé části PD a Průkaz energetické náročnosti budovy. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.). větrání Všechny místnosti jsou odvětrány přímo okny, WC jsou větrána elektrickými ventilátory s vývodem potrubí nad střechu objektu, odsavač par v kuchyňce je odvětrán nuceně nad střechu objektu. Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 10 (celkem 18)

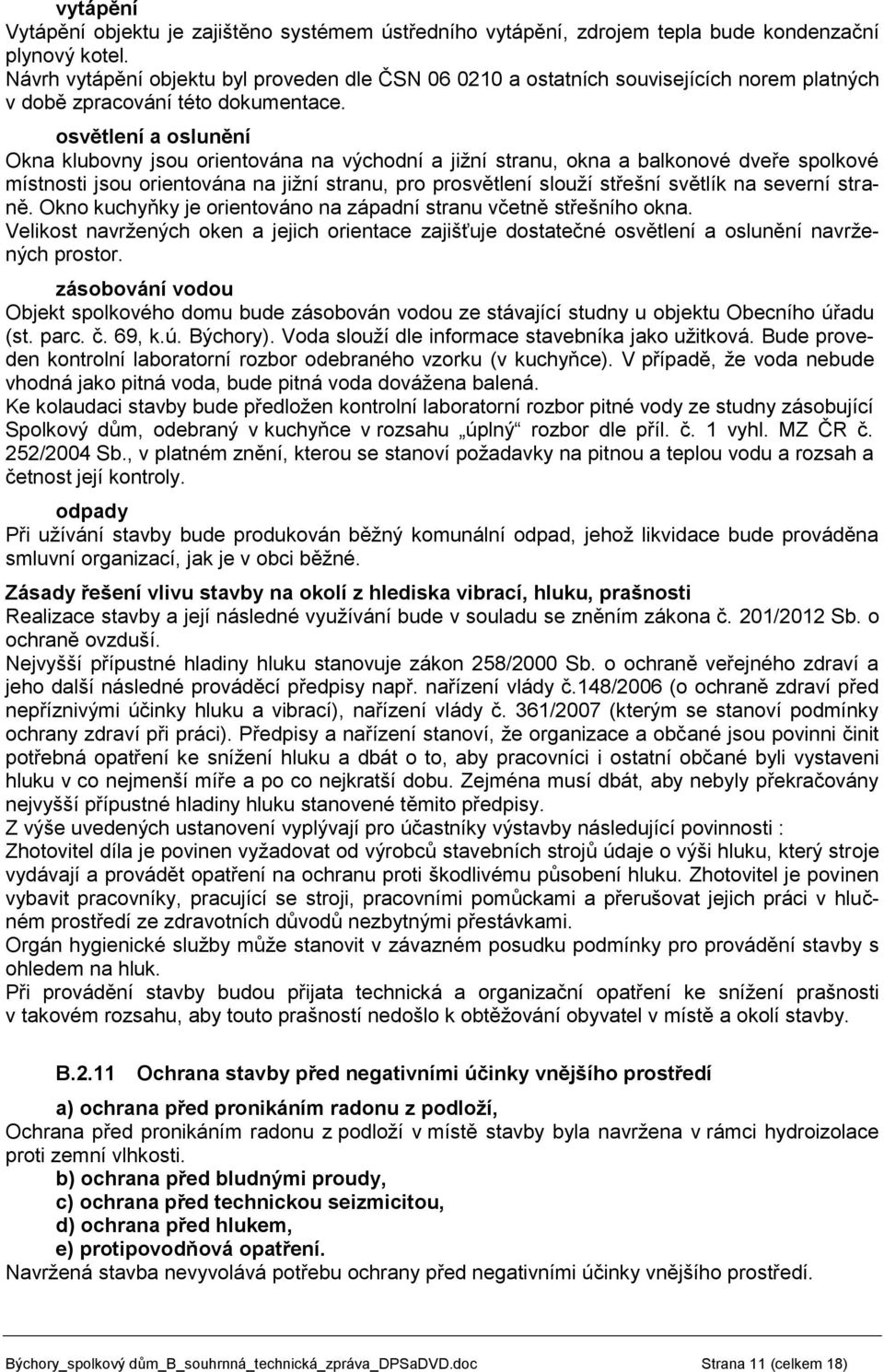

11 vytápění Vytápění objektu je zajištěno systémem ústředního vytápění, zdrojem tepla bude kondenzační plynový kotel. Návrh vytápění objektu byl proveden dle ČSN a ostatních souvisejících norem platných v době zpracování této dokumentace. osvětlení a oslunění Okna klubovny jsou orientována na východní a jižní stranu, okna a balkonové dveře spolkové místnosti jsou orientována na jižní stranu, pro prosvětlení slouží střešní světlík na severní straně. Okno kuchyňky je orientováno na západní stranu včetně střešního okna. Velikost navržených oken a jejich orientace zajišťuje dostatečné osvětlení a oslunění navržených prostor. zásobování vodou Objekt spolkového domu bude zásobován vodou ze stávající studny u objektu Obecního úřadu (st. parc. č. 69, k.ú. Býchory). Voda slouží dle informace stavebníka jako užitková. Bude proveden kontrolní laboratorní rozbor odebraného vzorku (v kuchyňce). V případě, že voda nebude vhodná jako pitná voda, bude pitná voda dovážena balená. Ke kolaudaci stavby bude předložen kontrolní laboratorní rozbor pitné vody ze studny zásobující Spolkový dům, odebraný v kuchyňce v rozsahu úplný rozbor dle příl. č. 1 vyhl. MZ ČR č. 252/2004 Sb., v platném znění, kterou se stanoví požadavky na pitnou a teplou vodu a rozsah a četnost její kontroly. odpady Při užívání stavby bude produkován běžný komunální odpad, jehož likvidace bude prováděna smluvní organizací, jak je v obci běžné. Zásady řešení vlivu stavby na okolí z hlediska vibrací, hluku, prašnosti Realizace stavby a její následné využívání bude v souladu se zněním zákona č. 201/2012 Sb. o ochraně ovzduší. Nejvyšší přípustné hladiny hluku stanovuje zákon 258/2000 Sb. o ochraně veřejného zdraví a jeho další následné prováděcí předpisy např. nařízení vlády č.148/2006 (o ochraně zdraví před nepříznivými účinky hluku a vibrací), nařízení vlády č. 361/2007 (kterým se stanoví podmínky ochrany zdraví při práci). Předpisy a nařízení stanoví, že organizace a občané jsou povinni činit potřebná opatření ke snížení hluku a dbát o to, aby pracovníci i ostatní občané byli vystaveni hluku v co nejmenší míře a po co nejkratší dobu. Zejména musí dbát, aby nebyly překračovány nejvyšší přípustné hladiny hluku stanovené těmito předpisy. Z výše uvedených ustanovení vyplývají pro účastníky výstavby následující povinnosti : Zhotovitel díla je povinen vyžadovat od výrobců stavebních strojů údaje o výši hluku, který stroje vydávají a provádět opatření na ochranu proti škodlivému působení hluku. Zhotovitel je povinen vybavit pracovníky, pracující se stroji, pracovními pomůckami a přerušovat jejich práci v hlučném prostředí ze zdravotních důvodů nezbytnými přestávkami. Orgán hygienické služby může stanovit v závazném posudku podmínky pro provádění stavby s ohledem na hluk. Při provádění stavby budou přijata technická a organizační opatření ke snížení prašnosti v takovém rozsahu, aby touto prašností nedošlo k obtěžování obyvatel v místě a okolí stavby. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží, Ochrana před pronikáním radonu z podloží v místě stavby byla navržena v rámci hydroizolace proti zemní vlhkosti. b) ochrana před bludnými proudy, c) ochrana před technickou seizmicitou, d) ochrana před hlukem, e) protipovodňová opatření. Navržená stavba nevyvolává potřebu ochrany před negativními účinky vnějšího prostředí. Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 11 (celkem 18)

12 B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury, b) připojovací rozměry, výkonové kapacity a délky. Na pozemek, na kterém je navržen Spolkový dům, budou přivedeny přípojky inženýrských sítí, které se nacházejí v přilehlých pozemcích. Zásobování vodou : vodovodní přípojka novostavba - napojení na stávající studnu u objektu Obecního úřadu (st. parc. č. 69, k.ú. Býchory) Voda slouží dle informace stavebníka jako užitková. Bude proveden kontrolní laboratorní rozbor odebraného vzorku (v kuchyňce). V případě, že voda nebude vhodná jako pitná voda, bude pitná voda dovážena balená. Kanalizace: kanalizační přípojka splaškové kanalizace novostavba - napojení na obecní kanalizační řad (před budoucím objektem Spolkového domu je v chodníku kanalizační šachta, na které byla v minulosti vysazena odbočka, na kterou bude napojena kanalizační přípojka). Kanalizační přípojka dešťové kanalizace novostavba napojení na stávající šachtu dešťové kanalizace ve dvoře Obecního úřadu. Elektro: elektro přípojka novostavba napojení na distribuční síť ČEZ dle podmínek stanovených ČEZ distribuce a.s. Plyn: plynovodní přípojka novostavba napojení na veřejný plynovodní řad dle podmínek stanovených RWE plynovodní přípojka pro objekt Spolkového domu bude napojena na stávající STL přípojku pro Obecní úřad Býchory. Podrobně viz samostatné části PD. B.4 Dopravní řešení popis dopravního řešení, Vstup na pozemek bude zachován z chodníku z jižní strany. Chodník a přilehlá komunikace se nachází na poz. parc. č. 471/2, k.ú. Býchory. Jedná se o hlavní průjezd obcí z Ovčár do Němčic. V případě potřeby bude sloužit stávající vjezd na st. parc. č. 69 v k.ú. Býchory do dvora sousedního přilehlého Obecního úřadu. napojení území na stávající dopravní infrastrukturu, Viz výše bod B.4 a). doprava v klidu, Parkování je možné na stávající ploše před objektem č.p. 93 na poz. parc. č. 452/2, k.ú. Býchory. b) pěší a cyklistické stezky. Stávající, beze změn. B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy, b) použité vegetační prvky, c) biotechnická opatření. Na dotčeném pozemku se nenachází vzrostlá zeleň. Na přilehlém pozemku vedle navrženého spolkového domu budou po dokončení stavby provedeny úpravy včetně využití části stávající kulturní vrstvy skrývky a následně bude provedeno zatravnění zbývající části pozemku a osázení zelení. Terénní úpravy, biotechnická opatření nejsou navržena. Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 12 (celkem 18)

13 B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí ovzduší, hluk, voda, odpady a půda, Novostavba Spolkového domu je situována na pozemku poz. parc. č. 514 v k.ú. Býchory, který se nachází v centrální části obce v přímém sousedství Obecního úřadu v Býchorách. Zdrojem tepla je v navržené novostavbě kondenzační plynový kotel - emisní třída NOx 5, min. max. tepelný výkon 4,4 13,2 kw, palivo zemní plyn jedná se o málo významný zdroj znečištění. Spolkový dům bude využíván jako objekt občanské vybavenosti - bude sloužit pro spolkovou činnost v obci, pro volnočasové aktivity obyvatel obce Býchory a pro osvětovou činnost. V Býchorách jsou hlavními spolky Býchorský babinec a Sdružení dobrovolných hasičů, kterým v obci scházejí vyhovující prostory pro jejich činnost. Spolková činnost nebude významným zdrojem hluku. Objekt spolkového domu bude zásobován vodou ze stávající studny u objektu Obecního úřadu (st. parc. č. 69, k.ú. Býchory). Voda slouží dle informace stavebníka jako užitková. Bude proveden kontrolní laboratorní rozbor odebraného vzorku (v kuchyňce). V případě, že voda nevyjde vhodná jako pitná voda, bude pitná voda dovážena balená. Odpady při užívání stavby bude produkován běžný komunální odpad, jehož likvidace bude prováděna smluvní organizací. Objekt spolkového domu je navržen na poz. parc. č. 514, k.ú. Býchory druh pozemku zahrada, způsob ochrany nemovitosti ZPF. Na dotčenou stavbu na poz. parc. č. 514 v k.ú. Býchory byl vydán souhlas s odnětím půdy ze ZPF MěÚ Kolín, odborem životního prostředí a zemědělství dne pod č.j. OZPZ 13189/14-Po. Skrývka kulturní vrstvy bude zčásti využita na úpravy pozemku poz. parc. č. 514 po dokončení stavby, zčásti bude využita pro zlepšení zelených ploch v obci. b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině, Na dotčeném pozemku se nenacházejí dřeviny, rostliny a živočichové vyžadující ochranu. Na přilehlém pozemku k nově navrženému spolkovému domu bude provedeno zatravnění a vysázení zeleně. c) vliv stavby na soustavu chráněných území Natura 2000, Stavba se nenachází v soustavě chráněných území Natura d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA, Charakter úprav nevyvolává potřebu zjišťovacího řízení nebo stanoviska EIA. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů. V souvislosti se stavbou Spolkového domu nejsou navrhována ochranná a bezpečnostní pásma. B.7 Ochrana obyvatelstva Viz část projektové dokumentace D.1.3 Požárně bezpečnostní řešení. B.8 Zásady organizace výstavby a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění, Veškeré sítě potřebné k výstavbě budou přivedeny na dotčenou parcelu, případně v průběhu provádění stavby lze využít stávajících rozvodů a zdrojů v objektu Obecního úřadu. b) odvodnění staveniště, Dešťové vody jsou v současné době na dotčené parcele likvidovány vsakem. Dešťové vody ze staveniště budou svedeny na přilehlý terén. Dešťové vody z objektu spolkového domu budou svedeny do obecní dešťové kanalizace. c) napojení staveniště na stávající dopravní a technickou infrastrukturu, Vjezd a vstup na pozemek bude zachován z chodníku z jižní strany. V případě potřeby bude sloužit stávající vjezd na st. parc. č. 69 v k.ú. Býchory do dvora soused- Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 13 (celkem 18)

14 ního přilehlého Obecního úřadu. Na pozemek, na kterém je navržen Spolkový dům, budou přivedeny přípojky inženýrských sítí, které se nacházejí v přilehlých pozemcích. Zásobování vodou : vodovodní přípojka novostavba - napojení na stávající studnu u objektu Obecního úřadu (st. parc. č. 69, k.ú. Býchory) Voda slouží dle informace stavebníka jako užitková. Bude proveden kontrolní laboratorní rozbor odebraného vzorku (v kuchyňce). V případě, že voda nebude vhodná jako pitná voda, bude pitná voda dovážena balená. Kanalizace: kanalizační přípojka splaškové kanalizace novostavba - napojení na obecní kanalizační řad (před budoucím objektem Spolkového domu je v chodníku kanalizační šachta, na které byla v minulosti vysazena odbočka, na kterou bude napojena kanalizační přípojka). Kanalizační přípojka dešťové kanalizace novostavba napojení na stávající šachtu dešťové kanalizace ve dvoře Obecního úřadu. Elektro: elektro přípojka novostavba napojení na distribuční síť ČEZ dle podmínek stanovených ČEZ distribuce a.s. Plyn: plynovodní přípojka novostavba napojení na veřejný plynovodní řad dle podmínek stanovených RWE plynovodní přípojka pro objekt Spolkového domu bude napojena na stávající STL přípojku pro Obecní úřad Býchory. d) vliv provádění stavby na okolní stavby a pozemky, Stavba bude prováděna v zastavěném území obce - v blízkosti se nacházejí objekty pro individuální bydlení a objekty občanské vybavenosti. Při provádění stavby budou přijata taková opatření, aby se předešlo negativním vlivům na sousední stavby, případně se negativní vliv minimalizoval (dodržování předpisů souvisejících s realizací stavby, dodržování zákona 258/2000 Sb. o ochraně veřejného zdraví a jeho prováděcích předpisů, zákona č. 201/2012 Sb. o ochraně ovzduší v platném znění). e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin, Charakter stavby nevyžaduje speciální ochranu okolí staveniště. Stavba bude probíhat se zřetelem na fakt, že staveniště se nachází v centrální části obce v zastavěném území. Budou přijata taková opatření, která zabrání nadměrnému prachu a hluku. f) maximální zábory pro staveniště (dočasné / trvalé), Objekt spolkového domu je navržen na poz. parc. č. 514, k.ú. Býchory druh pozemku zahrada, způsob ochrany nemovitosti ZPF. Na dotčenou stavbu na poz. parc. č. 514 v k.ú. Býchory byl vydán souhlas s odnětím půdy ze ZPF MěÚ Kolín, odborem životního prostředí a zemědělství dne pod č.j. OZPZ 13189/14-Po. g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace, Odpady V rámci stavby bude produkován zejména směsný stavební odpad, obalové materiály. V průběhu stavby musí zhotovitel dodržovat zejména tato ustanovení uvedených zákonů a zákonných opatření : - zákon č.185/2001 Sb. o odpadech a o změně některých dalších zákonů, - vyhlášku MŽP A MZD č. 376/2001 Sb. o hodnocení nebezpečných vlastností odpadů ve znění pozdějších předpisů, - vyhlášku MŽP č. 381/2001 Sb., kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů a seznamy odpadů a států pro účely vývozu, dovozu a tranzitu odpadů a postup při udělování souhlasu k vývozu, dovozu a tranzitu odpadů (Katalog odpadů) ve znění pozdějších předpisů, Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 14 (celkem 18)

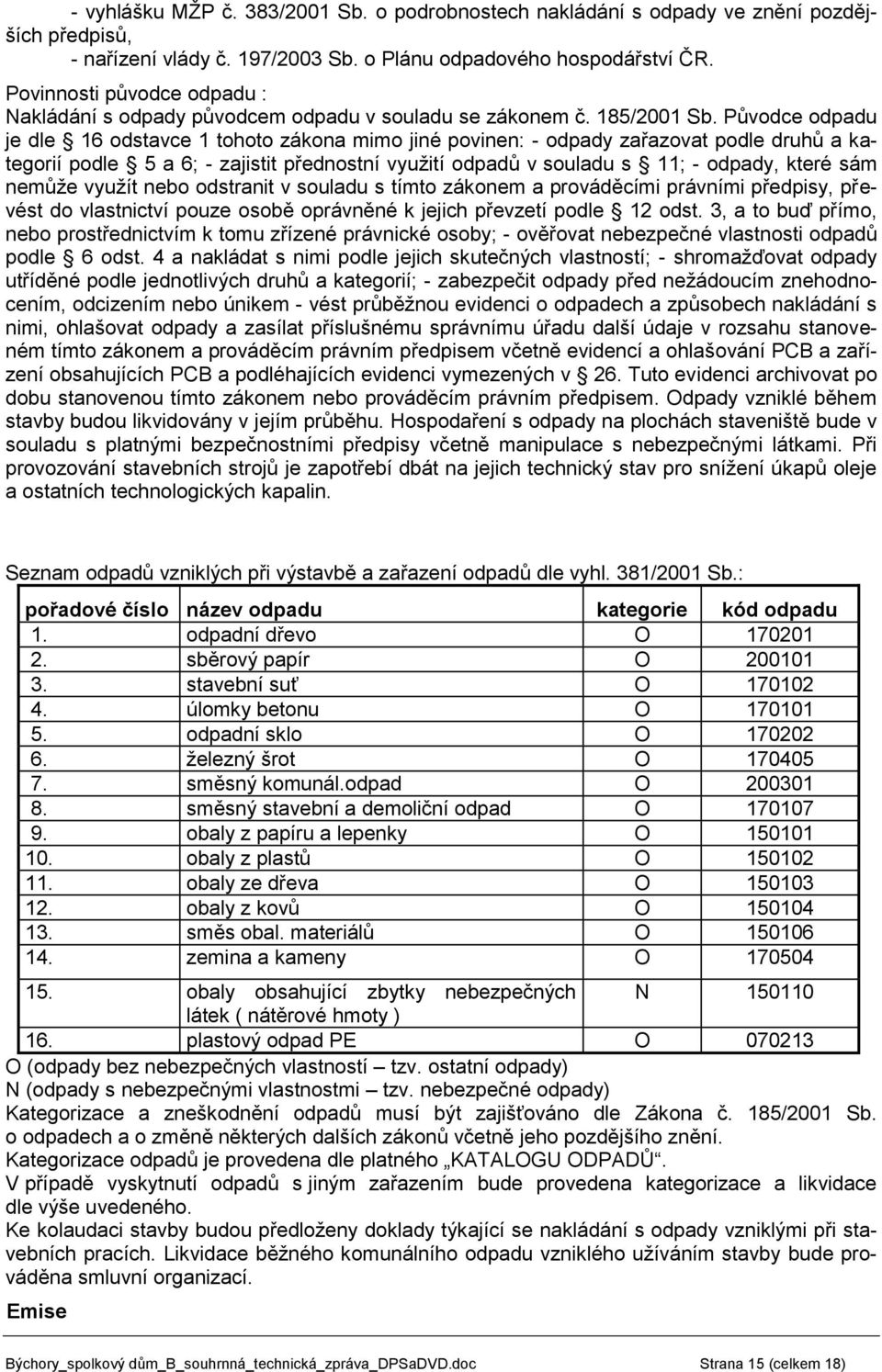

15 - vyhlášku MŽP č. 383/2001 Sb. o podrobnostech nakládání s odpady ve znění pozdějších předpisů, - nařízení vlády č. 197/2003 Sb. o Plánu odpadového hospodářství ČR. Povinnosti původce odpadu : Nakládání s odpady původcem odpadu v souladu se zákonem č. 185/2001 Sb. Původce odpadu je dle 16 odstavce 1 tohoto zákona mimo jiné povinen: - odpady zařazovat podle druhů a kategorií podle 5 a 6; - zajistit přednostní využití odpadů v souladu s 11; - odpady, které sám nemůže využít nebo odstranit v souladu s tímto zákonem a prováděcími právními předpisy, převést do vlastnictví pouze osobě oprávněné k jejich převzetí podle 12 odst. 3, a to buď přímo, nebo prostřednictvím k tomu zřízené právnické osoby; - ověřovat nebezpečné vlastnosti odpadů podle 6 odst. 4 a nakládat s nimi podle jejich skutečných vlastností; - shromažďovat odpady utříděné podle jednotlivých druhů a kategorií; - zabezpečit odpady před nežádoucím znehodnocením, odcizením nebo únikem - vést průběžnou evidenci o odpadech a způsobech nakládání s nimi, ohlašovat odpady a zasílat příslušnému správnímu úřadu další údaje v rozsahu stanoveném tímto zákonem a prováděcím právním předpisem včetně evidencí a ohlašování PCB a zařízení obsahujících PCB a podléhajících evidenci vymezených v 26. Tuto evidenci archivovat po dobu stanovenou tímto zákonem nebo prováděcím právním předpisem. Odpady vzniklé během stavby budou likvidovány v jejím průběhu. Hospodaření s odpady na plochách staveniště bude v souladu s platnými bezpečnostními předpisy včetně manipulace s nebezpečnými látkami. Při provozování stavebních strojů je zapotřebí dbát na jejich technický stav pro snížení úkapů oleje a ostatních technologických kapalin. Seznam odpadů vzniklých při výstavbě a zařazení odpadů dle vyhl. 381/2001 Sb.: pořadové číslo název odpadu kategorie kód odpadu 1. odpadní dřevo O sběrový papír O stavební suť O úlomky betonu O odpadní sklo O železný šrot O směsný komunál.odpad O směsný stavební a demoliční odpad O obaly z papíru a lepenky O obaly z plastů O obaly ze dřeva O obaly z kovů O směs obal. materiálů O zemina a kameny O obaly obsahující zbytky nebezpečných N látek ( nátěrové hmoty ) 16. plastový odpad PE O O (odpady bez nebezpečných vlastností tzv. ostatní odpady) N (odpady s nebezpečnými vlastnostmi tzv. nebezpečné odpady) Kategorizace a zneškodnění odpadů musí být zajišťováno dle Zákona č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů včetně jeho pozdějšího znění. Kategorizace odpadů je provedena dle platného KATALOGU ODPADŮ. V případě vyskytnutí odpadů s jiným zařazením bude provedena kategorizace a likvidace dle výše uvedeného. Ke kolaudaci stavby budou předloženy doklady týkající se nakládání s odpady vzniklými při stavebních pracích. Likvidace běžného komunálního odpadu vzniklého užíváním stavby bude prováděna smluvní organizací. Emise Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 15 (celkem 18)

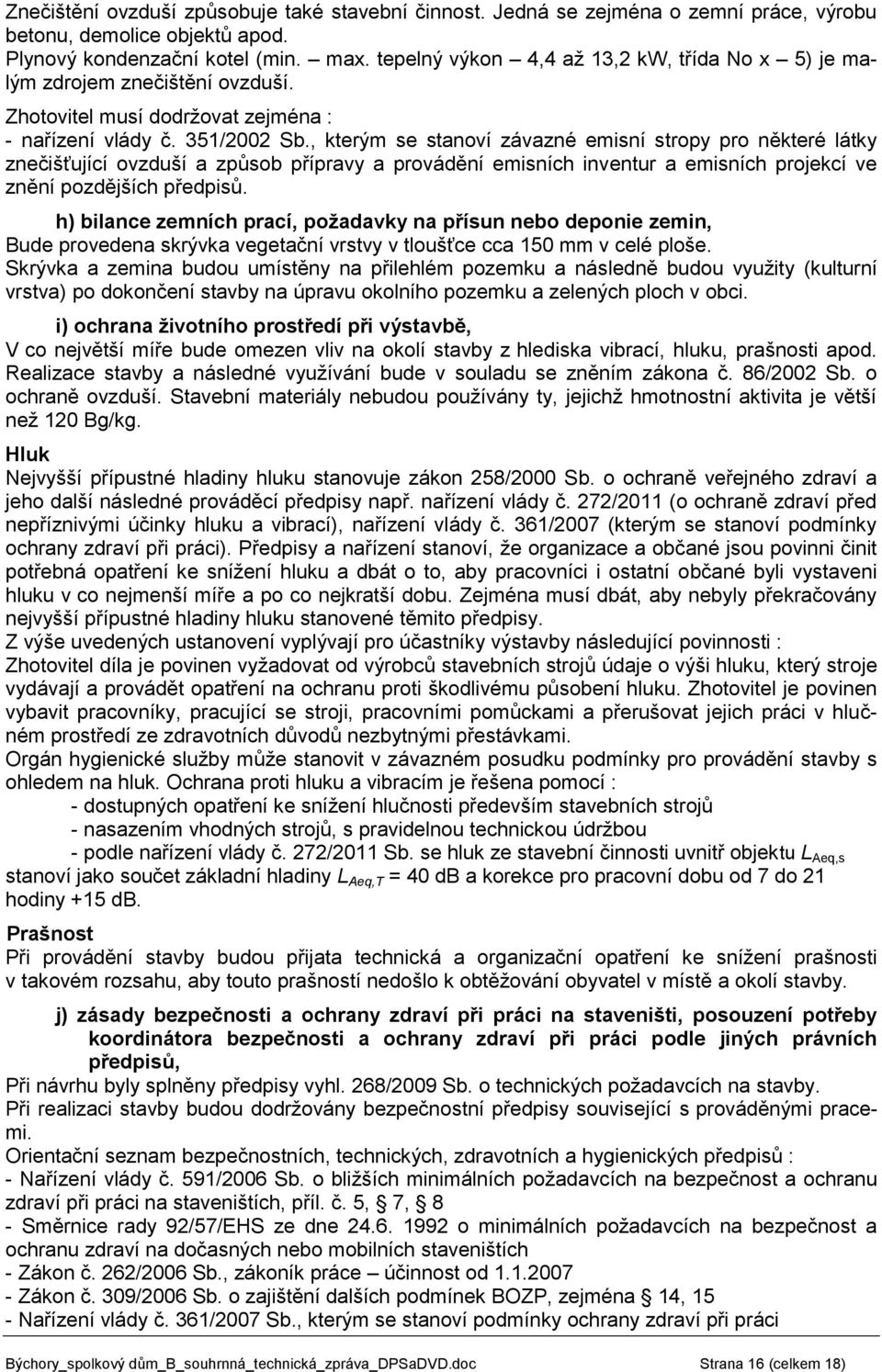

16 Znečištění ovzduší způsobuje také stavební činnost. Jedná se zejména o zemní práce, výrobu betonu, demolice objektů apod. Plynový kondenzační kotel (min. max. tepelný výkon 4,4 až 13,2 kw, třída No x 5) je malým zdrojem znečištění ovzduší. Zhotovitel musí dodržovat zejména : - nařízení vlády č. 351/2002 Sb., kterým se stanoví závazné emisní stropy pro některé látky znečišťující ovzduší a způsob přípravy a provádění emisních inventur a emisních projekcí ve znění pozdějších předpisů. h) bilance zemních prací, požadavky na přísun nebo deponie zemin, Bude provedena skrývka vegetační vrstvy v tloušťce cca 150 mm v celé ploše. Skrývka a zemina budou umístěny na přilehlém pozemku a následně budou využity (kulturní vrstva) po dokončení stavby na úpravu okolního pozemku a zelených ploch v obci. i) ochrana životního prostředí při výstavbě, V co největší míře bude omezen vliv na okolí stavby z hlediska vibrací, hluku, prašnosti apod. Realizace stavby a následné využívání bude v souladu se zněním zákona č. 86/2002 Sb. o ochraně ovzduší. Stavební materiály nebudou používány ty, jejichž hmotnostní aktivita je větší než 120 Bg/kg. Hluk Nejvyšší přípustné hladiny hluku stanovuje zákon 258/2000 Sb. o ochraně veřejného zdraví a jeho další následné prováděcí předpisy např. nařízení vlády č. 272/2011 (o ochraně zdraví před nepříznivými účinky hluku a vibrací), nařízení vlády č. 361/2007 (kterým se stanoví podmínky ochrany zdraví při práci). Předpisy a nařízení stanoví, že organizace a občané jsou povinni činit potřebná opatření ke snížení hluku a dbát o to, aby pracovníci i ostatní občané byli vystaveni hluku v co nejmenší míře a po co nejkratší dobu. Zejména musí dbát, aby nebyly překračovány nejvyšší přípustné hladiny hluku stanovené těmito předpisy. Z výše uvedených ustanovení vyplývají pro účastníky výstavby následující povinnosti : Zhotovitel díla je povinen vyžadovat od výrobců stavebních strojů údaje o výši hluku, který stroje vydávají a provádět opatření na ochranu proti škodlivému působení hluku. Zhotovitel je povinen vybavit pracovníky, pracující se stroji, pracovními pomůckami a přerušovat jejich práci v hlučném prostředí ze zdravotních důvodů nezbytnými přestávkami. Orgán hygienické služby může stanovit v závazném posudku podmínky pro provádění stavby s ohledem na hluk. Ochrana proti hluku a vibracím je řešena pomocí : - dostupných opatření ke snížení hlučnosti především stavebních strojů - nasazením vhodných strojů, s pravidelnou technickou údržbou - podle nařízení vlády č. 272/2011 Sb. se hluk ze stavební činnosti uvnitř objektu L Aeq,s stanoví jako součet základní hladiny L Aeq,T = 40 db a korekce pro pracovní dobu od 7 do 21 hodiny +15 db. Prašnost Při provádění stavby budou přijata technická a organizační opatření ke snížení prašnosti v takovém rozsahu, aby touto prašností nedošlo k obtěžování obyvatel v místě a okolí stavby. j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů, Při návrhu byly splněny předpisy vyhl. 268/2009 Sb. o technických požadavcích na stavby. Při realizaci stavby budou dodržovány bezpečnostní předpisy související s prováděnými pracemi. Orientační seznam bezpečnostních, technických, zdravotních a hygienických předpisů : - Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, příl. č. 5, 7, 8 - Směrnice rady 92/57/EHS ze dne o minimálních požadavcích na bezpečnost a ochranu zdraví na dočasných nebo mobilních staveništích - Zákon č. 262/2006 Sb., zákoník práce účinnost od Zákon č. 309/2006 Sb. o zajištění dalších podmínek BOZP, zejména 14, 15 - Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 16 (celkem 18)

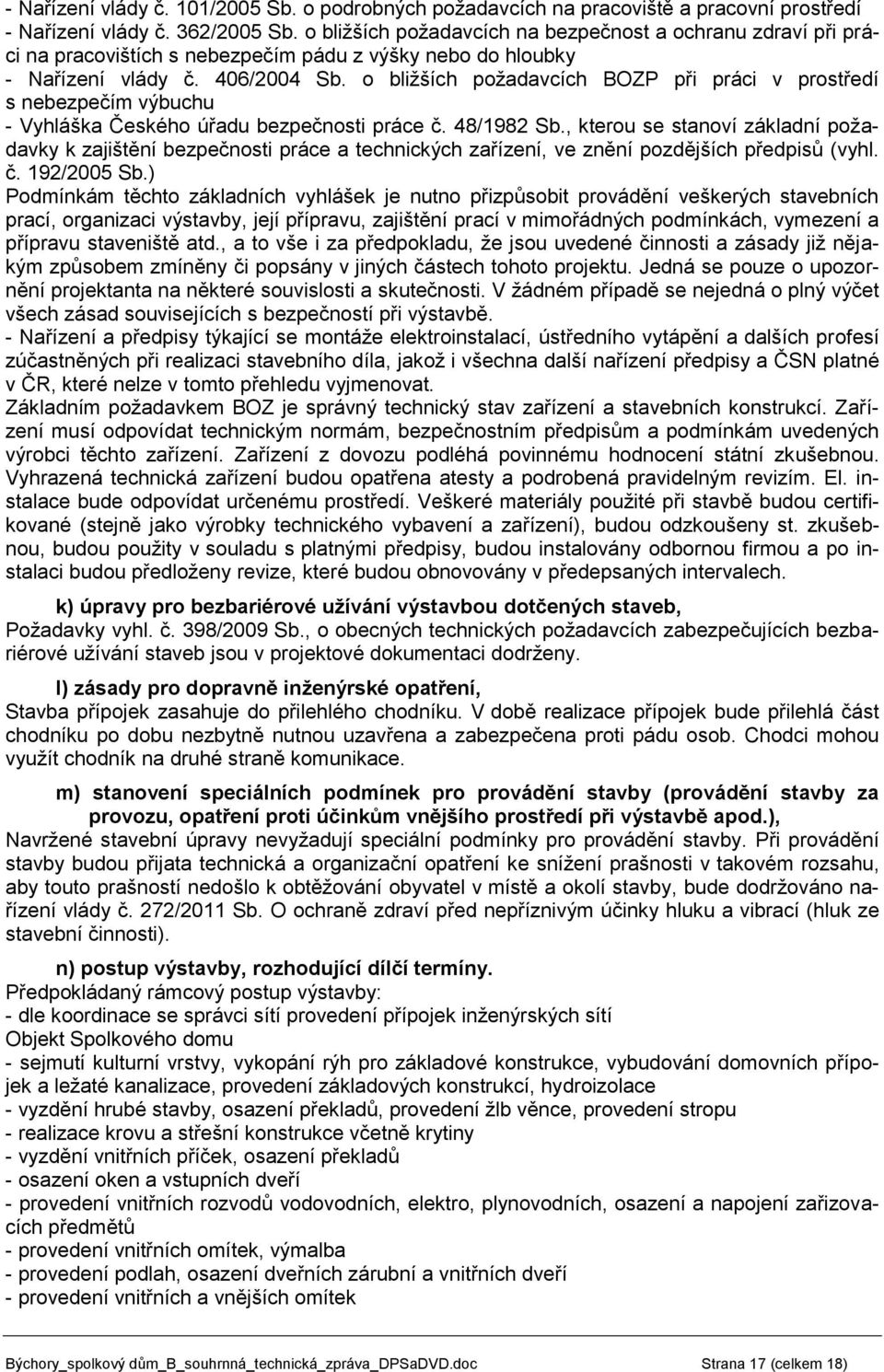

17 - Nařízení vlády č. 101/2005 Sb. o podrobných požadavcích na pracoviště a pracovní prostředí - Nařízení vlády č. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky - Nařízení vlády č. 406/2004 Sb. o bližších požadavcích BOZP při práci v prostředí s nebezpečím výbuchu - Vyhláška Českého úřadu bezpečnosti práce č. 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení, ve znění pozdějších předpisů (vyhl. č. 192/2005 Sb.) Podmínkám těchto základních vyhlášek je nutno přizpůsobit provádění veškerých stavebních prací, organizaci výstavby, její přípravu, zajištění prací v mimořádných podmínkách, vymezení a přípravu staveniště atd., a to vše i za předpokladu, že jsou uvedené činnosti a zásady již nějakým způsobem zmíněny či popsány v jiných částech tohoto projektu. Jedná se pouze o upozornění projektanta na některé souvislosti a skutečnosti. V žádném případě se nejedná o plný výčet všech zásad souvisejících s bezpečností při výstavbě. - Nařízení a předpisy týkající se montáže elektroinstalací, ústředního vytápění a dalších profesí zúčastněných při realizaci stavebního díla, jakož i všechna další nařízení předpisy a ČSN platné v ČR, které nelze v tomto přehledu vyjmenovat. Základním požadavkem BOZ je správný technický stav zařízení a stavebních konstrukcí. Zařízení musí odpovídat technickým normám, bezpečnostním předpisům a podmínkám uvedených výrobci těchto zařízení. Zařízení z dovozu podléhá povinnému hodnocení státní zkušebnou. Vyhrazená technická zařízení budou opatřena atesty a podrobená pravidelným revizím. El. instalace bude odpovídat určenému prostředí. Veškeré materiály použité při stavbě budou certifikované (stejně jako výrobky technického vybavení a zařízení), budou odzkoušeny st. zkušebnou, budou použity v souladu s platnými předpisy, budou instalovány odbornou firmou a po instalaci budou předloženy revize, které budou obnovovány v předepsaných intervalech. k) úpravy pro bezbariérové užívání výstavbou dotčených staveb, Požadavky vyhl. č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb jsou v projektové dokumentaci dodrženy. l) zásady pro dopravně inženýrské opatření, Stavba přípojek zasahuje do přilehlého chodníku. V době realizace přípojek bude přilehlá část chodníku po dobu nezbytně nutnou uzavřena a zabezpečena proti pádu osob. Chodci mohou využít chodník na druhé straně komunikace. m) stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.), Navržené stavební úpravy nevyžadují speciální podmínky pro provádění stavby. Při provádění stavby budou přijata technická a organizační opatření ke snížení prašnosti v takovém rozsahu, aby touto prašností nedošlo k obtěžování obyvatel v místě a okolí stavby, bude dodržováno nařízení vlády č. 272/2011 Sb. O ochraně zdraví před nepříznivým účinky hluku a vibrací (hluk ze stavební činnosti). n) postup výstavby, rozhodující dílčí termíny. Předpokládaný rámcový postup výstavby: - dle koordinace se správci sítí provedení přípojek inženýrských sítí Objekt Spolkového domu - sejmutí kulturní vrstvy, vykopání rýh pro základové konstrukce, vybudování domovních přípojek a ležaté kanalizace, provedení základových konstrukcí, hydroizolace - vyzdění hrubé stavby, osazení překladů, provedení žlb věnce, provedení stropu - realizace krovu a střešní konstrukce včetně krytiny - vyzdění vnitřních příček, osazení překladů - osazení oken a vstupních dveří - provedení vnitřních rozvodů vodovodních, elektro, plynovodních, osazení a napojení zařizovacích předmětů - provedení vnitřních omítek, výmalba - provedení podlah, osazení dveřních zárubní a vnitřních dveří - provedení vnitřních a vnějších omítek Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 17 (celkem 18)

18 Předpokládaný termín zahájení prací 06/2015 Předpokládaný termín dokončení prací 06/2017 Plán kontrolních prohlídek : - dokončení hrubé stavby - závěrečná prohlídka při dokončení stavby Býchory_spolkový dům_b_souhrnná_technická_zpráva_dpsadvd.doc Strana 18 (celkem 18)
