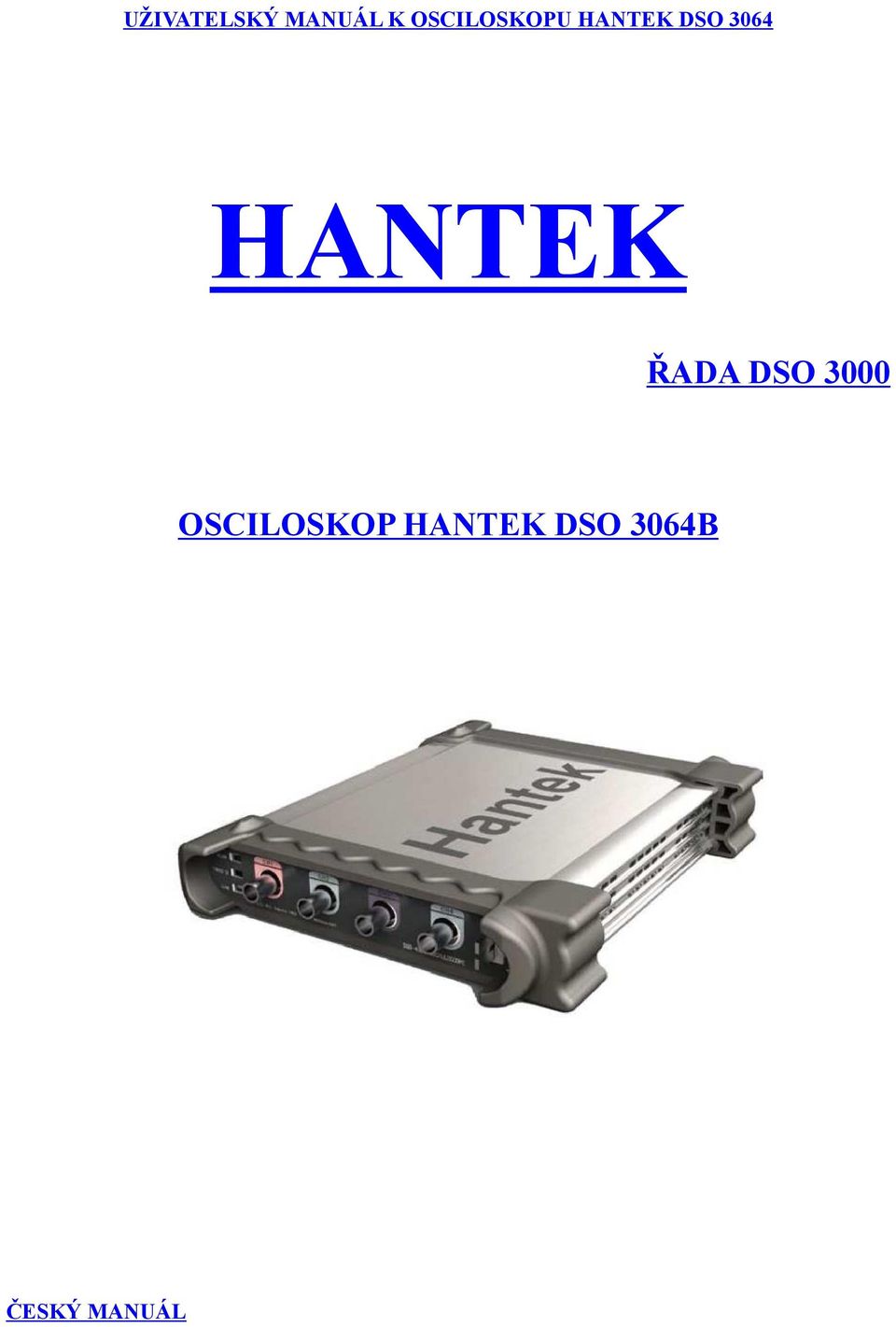

1 UŽIVATELSKÝ MANUÁL K OSCILOSKOPU HANTEK DSO 3064 HANTEK ŘADA DSO 3000 OSCILOSKOP HANTEK DSO 3064B ČESKÝ MANUÁL

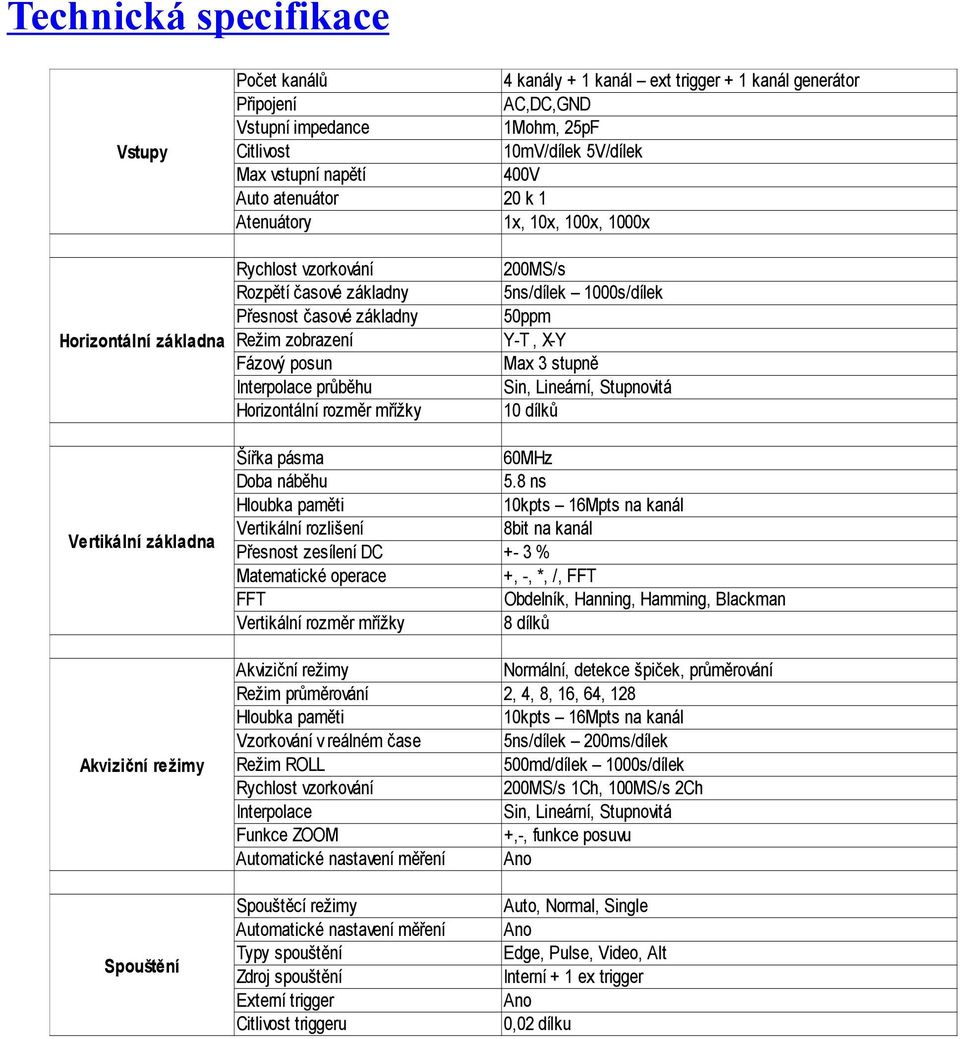

2 Technická specifikace Vstupy Počet kanálů 4 kanály + 1 kanál ext trigger + 1 kanál generátor Připojení AC,DC,GND Vstupní impedance 1Mohm, 25pF Citlivost 10mV/dílek 5V/dílek Max vstupní napětí 400V Auto atenuátor 20 k 1 Atenuátory 1x, 10x, 100x, 1000x Horizontální základna Rychlost vzorkování Rozpětí časové základny Přesnost časové základny Režim zobrazení Fázový posun Interpolace průběhu Horizontální rozměr mřížky 200MS/s 5ns/dílek 1000s/dílek 50ppm Y-T, X-Y Max 3 stupně Sin, Lineární, Stupnovitá 10 dílků Vertikální základna Akviziční režimy Šířka pásma 60MHz Doba náběhu 5.8 ns Hloubka paměti 10kpts 16Mpts na kanál Vertikální rozlišení 8bit na kanál Přesnost zesílení DC +- 3 % Matematické operace +, -, *, /, FFT FFT Obdelník, Hanning, Hamming, Blackman Vertikální rozměr mřížky 8 dílků Akviziční režimy Normální, detekce špiček, průměrování Režim průměrování 2, 4, 8, 16, 64, 128 Hloubka paměti 10kpts 16Mpts na kanál Vzorkování v reálném čase 5ns/dílek 200ms/dílek Režim ROLL 500md/dílek 1000s/dílek Rychlost vzorkování 200MS/s 1Ch, 100MS/s 2Ch Interpolace Sin, Lineární, Stupnovitá Funkce ZOOM +,-, funkce posuvu Automatické nastavení měření Ano Spouštění Spouštěcí režimy Automatické nastavení měření Typy spouštění Zdroj spouštění Externí trigger Citlivost triggeru Auto, Normal, Single Ano Edge, Pulse, Video, Alt Interní + 1 ex trigger Ano 0,02 dílku

3 Možnosti měření Speciální fuknce a výbava Fce nahrávání Vertikální systém Horizontální systém Měřící kurzory Nastavení rastru Speciální fce Libovolná délka ukládání záznamu měření Max/Min V, V špička-špička, měření kladného a záporného překmitu, střední hodnoty kmitu, amplituda, RMS perioda, frekvence, doba náběžné a spádové hrany, záporná a kladná střída, kladný a záporný pulz Kurzory vertical a horizontal-zobrazení napěťových a časových diferencí, křížovýž kurzor, kurzor opisující tvar průběhu Vykreslení křivky, intenzita Generátor lib signálů Fce okna spektrálního analyzátoru Čítač frekvence Ext trigger Vlastní kalibrace a kontrola činnosti osciloskopu Přednastavená měření autodiagnostiky Generátor libovolných signálů Frekvence křivky DC 25MHz DAC 2K 200MHz Citlivost 0,10% Kanál 1CH Hloubka 4KSa Ver rozlišení 12bit Frek stabilita <30ppm Amplituda +-3.5V Max Výstupní impedance 50 Ohmů Proud na výstupu 50mA Typy signálu Sin, obdelníkové, pilovité, trojúhelníkové, schodovité, impulzní BW systém 25M Harmonické zkreslení -50dBc(1KHz), -40dBc(10KHz) Možnosti aplikace Možnosti ukládání měření Možnosti tisku Velikosti oken Uložení průběhu signálu, Uložení okamžitého nastavení měření, Uložení snímků obrazovky Tisk reportu, výběr kanálu, času, ref křivky, matematické operace Libovolně nastavitelné Rozměry 255x190x45 mm Mechanické vlastnosti a Váha 1 Kg provozní podmínky Provozní teplota 0 až 60 C Relativní vlhkost 0 až 40 C <85%

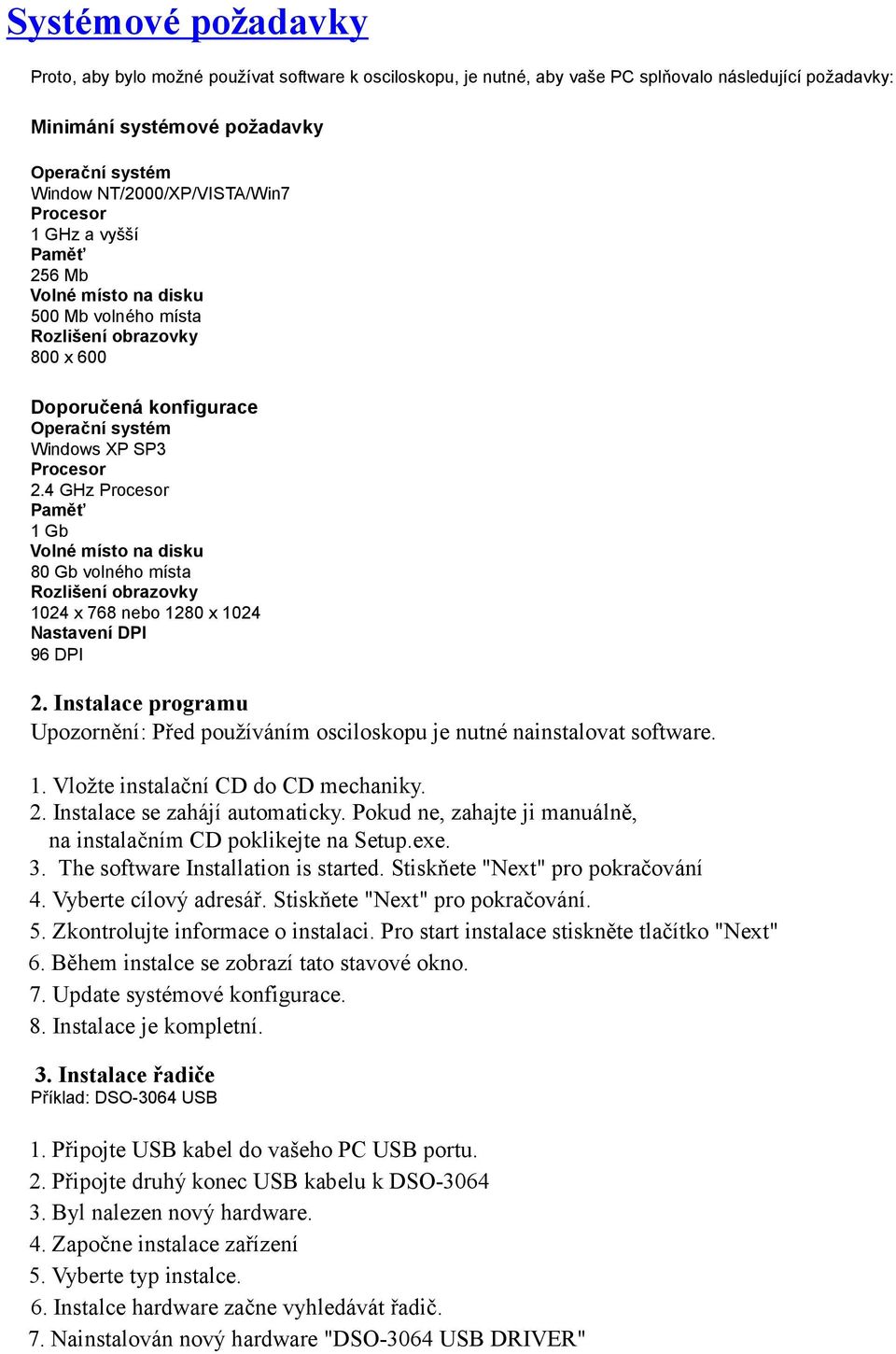

4 Systémové požadavky Proto, aby bylo možné používat software k osciloskopu, je nutné, aby vaše PC splňovalo následující požadavky: Minimání systémové požadavky Operační systém Window NT/2000/XP/VISTA/Win7 Procesor 1 GHz a vyšší Paměť 256 Mb Volné místo na disku 500 Mb volného místa Rozlišení obrazovky 800 x 600 Doporučená konfigurace Operační systém Windows XP SP3 Procesor 2.4 GHz Procesor Paměť 1 Gb Volné místo na disku 80 Gb volného místa Rozlišení obrazovky 1024 x 768 nebo 1280 x 1024 Nastavení DPI 96 DPI 2. Instalace programu Upozornění: Před používáním osciloskopu je nutné nainstalovat software. 1. Vložte instalační CD do CD mechaniky. 2. Instalace se zahájí automaticky. Pokud ne, zahajte ji manuálně, na instalačním CD poklikejte na Setup.exe. 3. The software Installation is started. Stiskňete "Next" pro pokračování 4. Vyberte cílový adresář. Stiskňete "Next" pro pokračování. 5. Zkontrolujte informace o instalaci. Pro start instalace stiskněte tlačítko "Next" 6. Během instalce se zobrazí tato stavové okno. 7. Update systémové konfigurace. 8. Instalace je kompletní. 3. Instalace řadiče Příklad: DSO-3064 USB 1. Připojte USB kabel do vašeho PC USB portu. 2. Připojte druhý konec USB kabelu k DSO Byl nalezen nový hardware. 4. Započne instalace zařízení 5. Vyberte typ instalce. 6. Instalce hardware začne vyhledávát řadič. 7. Nainstalován nový hardware "DSO-3064 USB DRIVER"

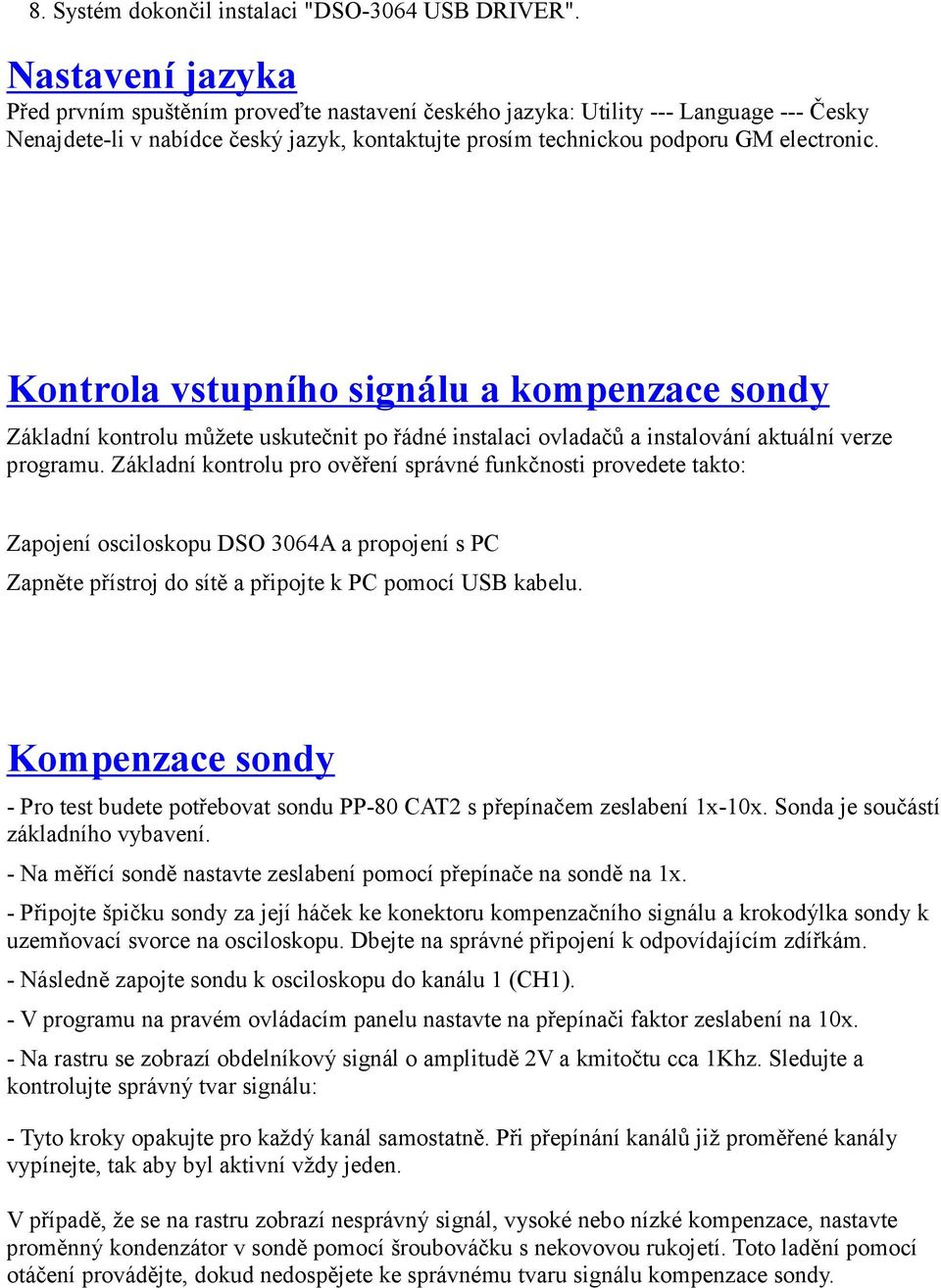

5 8. Systém dokončil instalaci "DSO-3064 USB DRIVER". Nastavení jazyka Před prvním spuštěním proveďte nastavení českého jazyka: Utility --- Language --- Česky Nenajdete-li v nabídce český jazyk, kontaktujte prosím technickou podporu GM electronic. Kontrola vstupního signálu a kompenzace sondy Základní kontrolu můžete uskutečnit po řádné instalaci ovladačů a instalování aktuální verze programu. Základní kontrolu pro ověření správné funkčnosti provedete takto: Zapojení osciloskopu DSO 3064A a propojení s PC Zapněte přístroj do sítě a připojte k PC pomocí USB kabelu. Kompenzace sondy - Pro test budete potřebovat sondu PP-80 CAT2 s přepínačem zeslabení 1x-10x. Sonda je součástí základního vybavení. - Na měřící sondě nastavte zeslabení pomocí přepínače na sondě na 1x. - Připojte špičku sondy za její háček ke konektoru kompenzačního signálu a krokodýlka sondy k uzemňovací svorce na osciloskopu. Dbejte na správné připojení k odpovídajícím zdířkám. - Následně zapojte sondu k osciloskopu do kanálu 1 (CH1). - V programu na pravém ovládacím panelu nastavte na přepínači faktor zeslabení na 10x. - Na rastru se zobrazí obdelníkový signál o amplitudě 2V a kmitočtu cca 1Khz. Sledujte a kontrolujte správný tvar signálu: - Tyto kroky opakujte pro každý kanál samostatně. Při přepínání kanálů již proměřené kanály vypínejte, tak aby byl aktivní vždy jeden. V případě, že se na rastru zobrazí nesprávný signál, vysoké nebo nízké kompenzace, nastavte proměnný kondenzátor v sondě pomocí šroubováčku s nekovovou rukojetí. Toto ladění pomocí otáčení provádějte, dokud nedospějete ke správnému tvaru signálu kompenzace sondy.

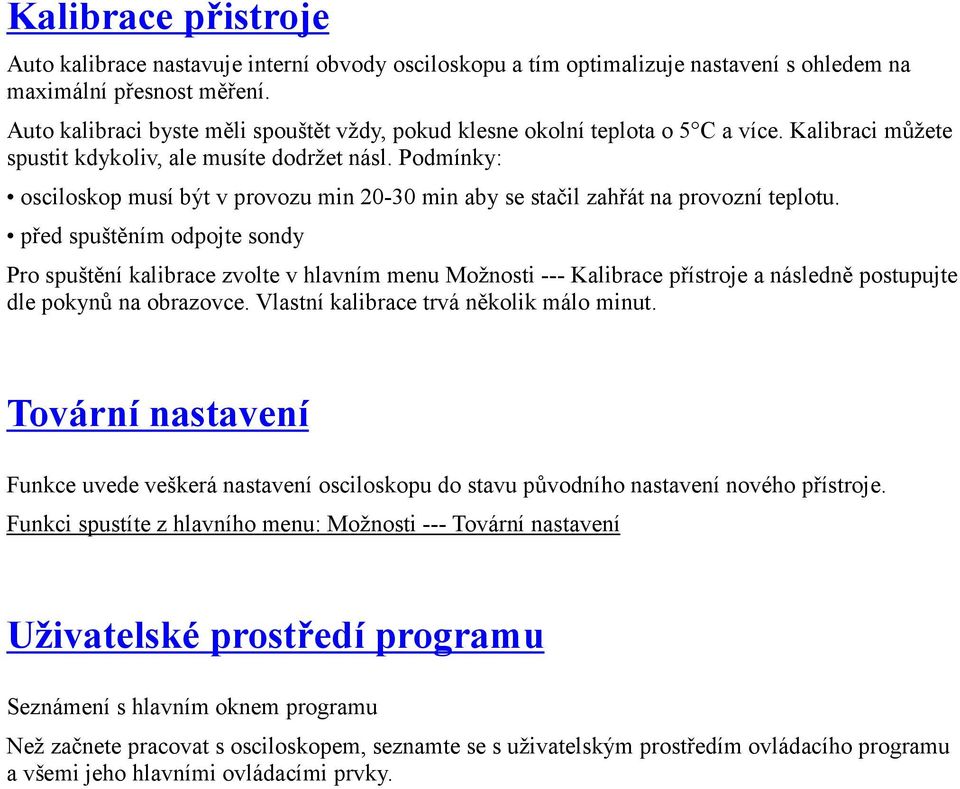

6 Kalibrace přistroje Auto kalibrace nastavuje interní obvody osciloskopu a tím optimalizuje nastavení s ohledem na maximální přesnost měření. Auto kalibraci byste měli spouštět vždy, pokud klesne okolní teplota o 5 C a více. Kalibraci můžete spustit kdykoliv, ale musíte dodržet násl. Podmínky: osciloskop musí být v provozu min min aby se stačil zahřát na provozní teplotu. před spuštěním odpojte sondy Pro spuštění kalibrace zvolte v hlavním menu Možnosti --- Kalibrace přístroje a následně postupujte dle pokynů na obrazovce. Vlastní kalibrace trvá několik málo minut. Tovární nastavení Funkce uvede veškerá nastavení osciloskopu do stavu původního nastavení nového přístroje. Funkci spustíte z hlavního menu: Možnosti --- Tovární nastavení Uživatelské prostředí programu Seznámení s hlavním oknem programu Než začnete pracovat s osciloskopem, seznamte se s uživatelským prostředím ovládacího programu a všemi jeho hlavními ovládacími prvky.

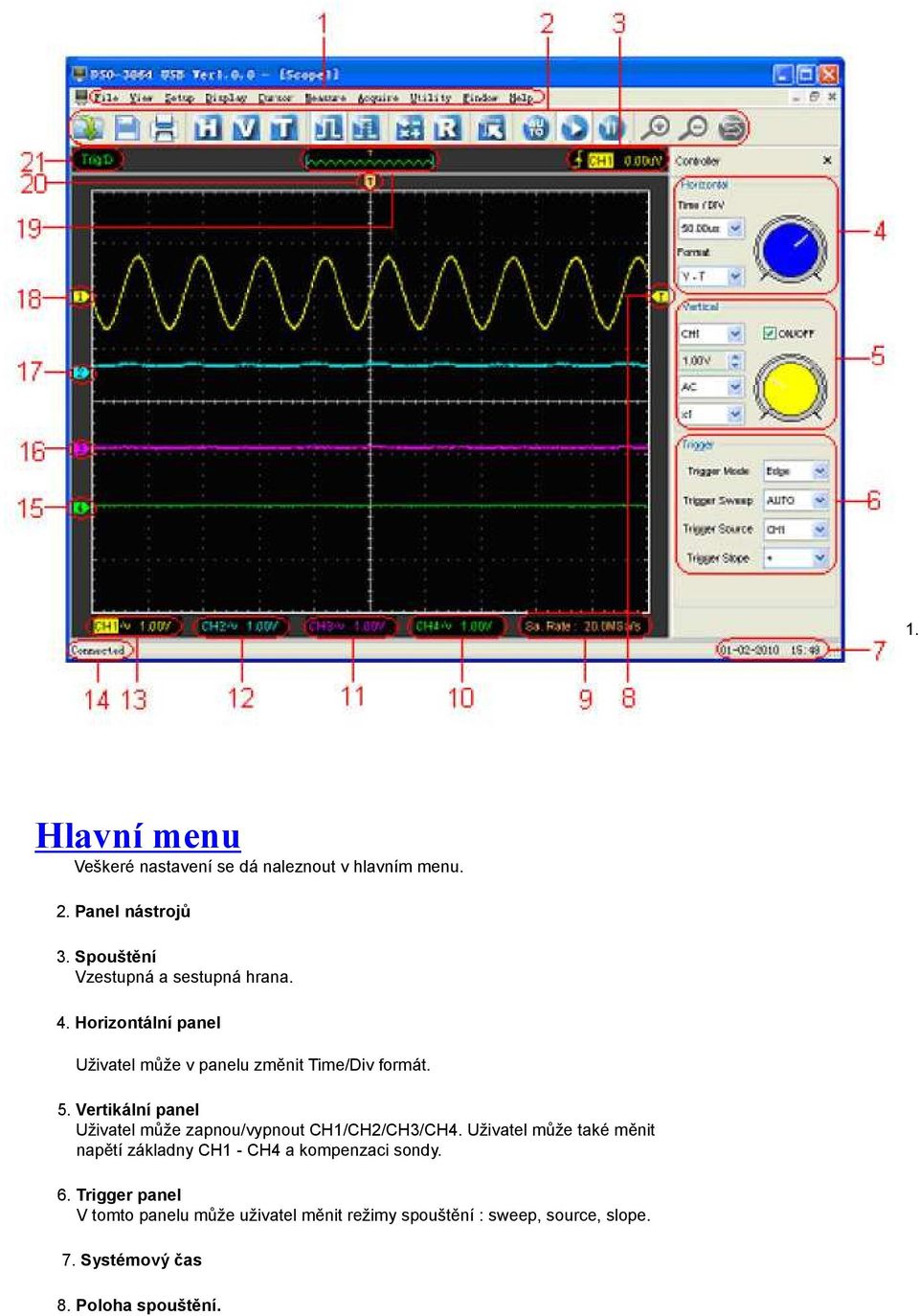

7 1. Hlavní menu Veškeré nastavení se dá naleznout v hlavním menu. 2. Panel nástrojů 3. Spouštění Vzestupná a sestupná hrana. 4. Horizontální panel Uživatel může v panelu změnit Time/Div formát. 5. Vertikální panel Uživatel může zapnou/vypnout CH1/CH2/CH3/CH4. Uživatel může také měnit napětí základny CH1 - CH4 a kompenzaci sondy. 6. Trigger panel V tomto panelu může uživatel měnit režimy spouštění : sweep, source, slope. 7. Systémový čas 8. Poloha spouštění.

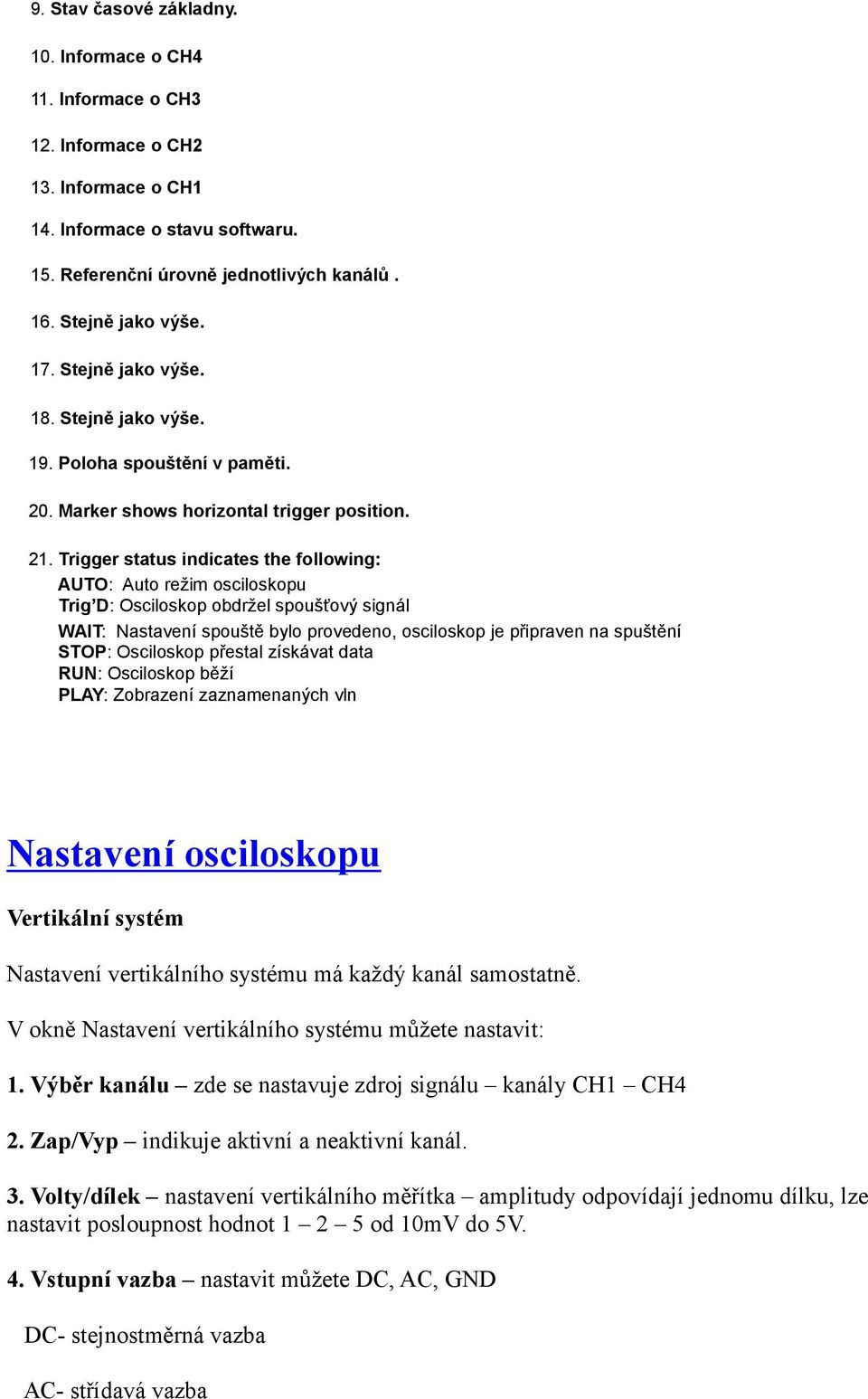

8 9. Stav časové základny. 10. Informace o CH4 11. Informace o CH3 12. Informace o CH2 13. Informace o CH1 14. Informace o stavu softwaru. 15. Referenční úrovně jednotlivých kanálů. 16. Stejně jako výše. 17. Stejně jako výše. 18. Stejně jako výše. 19. Poloha spouštění v paměti. 20. Marker shows horizontal trigger position. 21. Trigger status indicates the following: AUTO: Auto režim osciloskopu Trig D: Osciloskop obdržel spoušťový signál WAIT: Nastavení spouště bylo provedeno, osciloskop je připraven na spuštění STOP: Osciloskop přestal získávat data RUN: Osciloskop běží PLAY: Zobrazení zaznamenaných vln Nastavení osciloskopu Vertikální systém Nastavení vertikálního systému má každý kanál samostatně. V okně Nastavení vertikálního systému můžete nastavit: 1. Výběr kanálu zde se nastavuje zdroj signálu kanály CH1 CH4 2. Zap/Vyp indikuje aktivní a neaktivní kanál. 3. Volty/dílek nastavení vertikálního měřítka amplitudy odpovídají jednomu dílku, lze nastavit posloupnost hodnot od 10mV do 5V. 4. Vstupní vazba nastavit můžete DC, AC, GND DC- stejnostměrná vazba AC- střídavá vazba

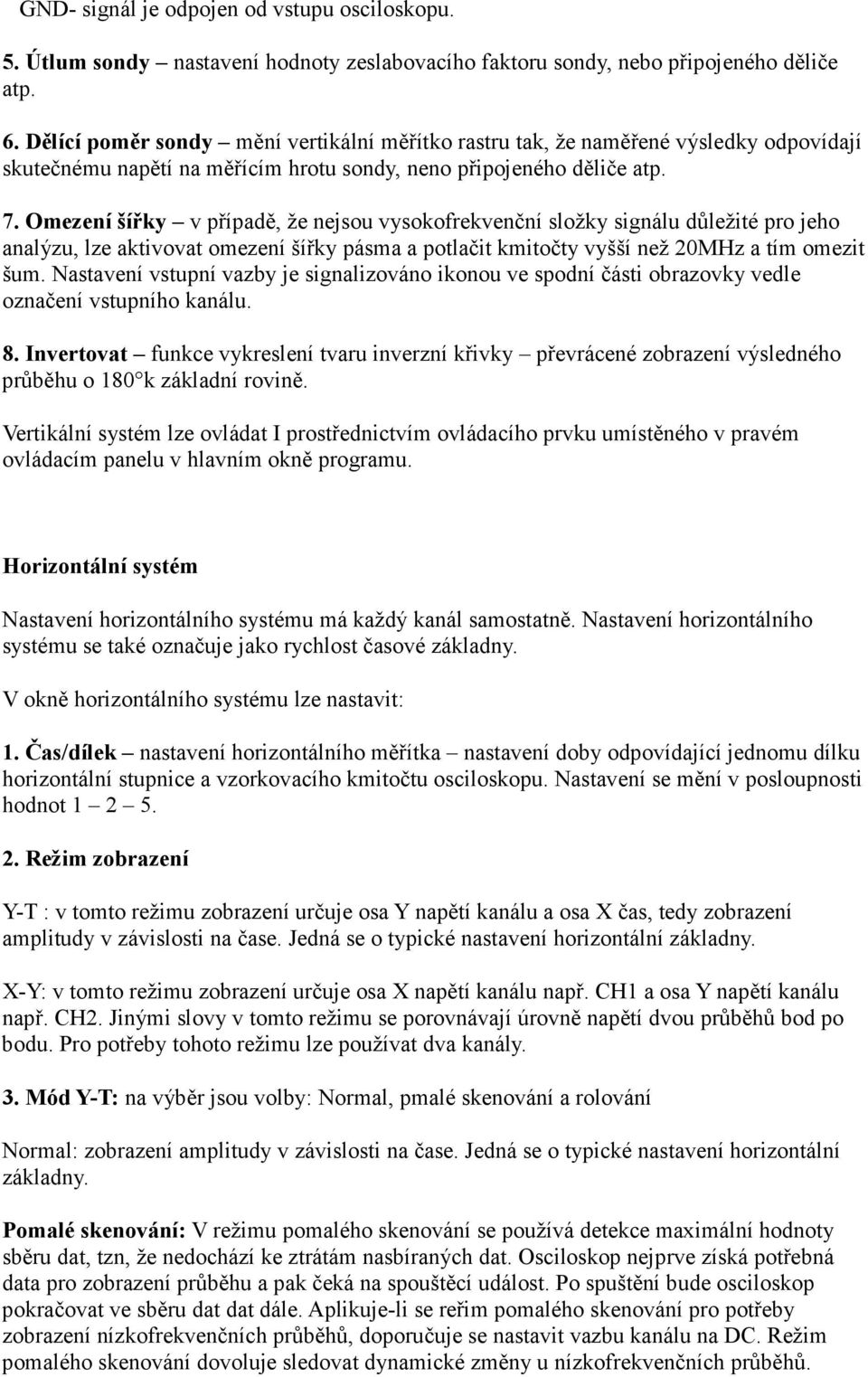

9 GND- signál je odpojen od vstupu osciloskopu. 5. Útlum sondy nastavení hodnoty zeslabovacího faktoru sondy, nebo připojeného děliče atp. 6. Dělící poměr sondy mění vertikální měřítko rastru tak, že naměřené výsledky odpovídají skutečnému napětí na měřícím hrotu sondy, neno připojeného děliče atp. 7. Omezení šířky v případě, že nejsou vysokofrekvenční složky signálu důležité pro jeho analýzu, lze aktivovat omezení šířky pásma a potlačit kmitočty vyšší než 20MHz a tím omezit šum. Nastavení vstupní vazby je signalizováno ikonou ve spodní části obrazovky vedle označení vstupního kanálu. 8. Invertovat funkce vykreslení tvaru inverzní křivky převrácené zobrazení výsledného průběhu o 180 k základní rovině. Vertikální systém lze ovládat I prostřednictvím ovládacího prvku umístěného v pravém ovládacím panelu v hlavním okně programu. Horizontální systém Nastavení horizontálního systému má každý kanál samostatně. Nastavení horizontálního systému se také označuje jako rychlost časové základny. V okně horizontálního systému lze nastavit: 1. Čas/dílek nastavení horizontálního měřítka nastavení doby odpovídající jednomu dílku horizontální stupnice a vzorkovacího kmitočtu osciloskopu. Nastavení se mění v posloupnosti hodnot Režim zobrazení Y-T : v tomto režimu zobrazení určuje osa Y napětí kanálu a osa X čas, tedy zobrazení amplitudy v závislosti na čase. Jedná se o typické nastavení horizontální základny. X-Y: v tomto režimu zobrazení určuje osa X napětí kanálu např. CH1 a osa Y napětí kanálu např. CH2. Jinými slovy v tomto režimu se porovnávají úrovně napětí dvou průběhů bod po bodu. Pro potřeby tohoto režimu lze používat dva kanály. 3. Mód Y-T: na výběr jsou volby: Normal, pmalé skenování a rolování Normal: zobrazení amplitudy v závislosti na čase. Jedná se o typické nastavení horizontální základny. Pomalé skenování: V režimu pomalého skenování se používá detekce maximální hodnoty sběru dat, tzn, že nedochází ke ztrátám nasbíraných dat. Osciloskop nejprve získá potřebná data pro zobrazení průběhu a pak čeká na spouštěcí událost. Po spuštění bude osciloskop pokračovat ve sběru dat dat dále. Aplikuje-li se reřim pomalého skenování pro potřeby zobrazení nízkofrekvenčních průběhů, doporučuje se nastavit vazbu kanálu na DC. Režim pomalého skenování dovoluje sledovat dynamické změny u nízkofrekvenčních průběhů.

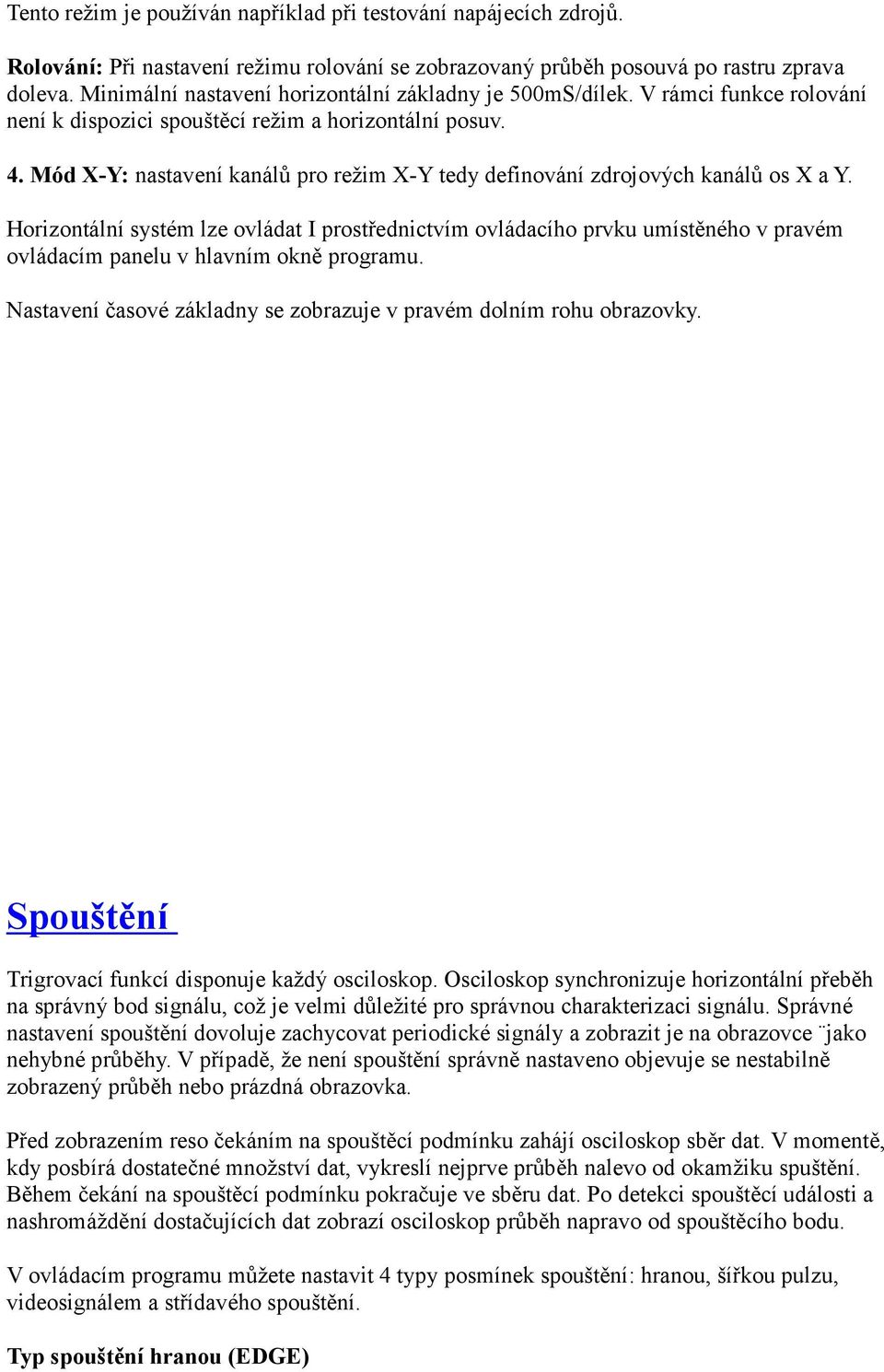

10 Tento režim je používán například při testování napájecích zdrojů. Rolování: Při nastavení režimu rolování se zobrazovaný průběh posouvá po rastru zprava doleva. Minimální nastavení horizontální základny je 500mS/dílek. V rámci funkce rolování není k dispozici spouštěcí režim a horizontální posuv. 4. Mód X-Y: nastavení kanálů pro režim X-Y tedy definování zdrojových kanálů os X a Y. Horizontální systém lze ovládat I prostřednictvím ovládacího prvku umístěného v pravém ovládacím panelu v hlavním okně programu. Nastavení časové základny se zobrazuje v pravém dolním rohu obrazovky. Spouštění Trigrovací funkcí disponuje každý osciloskop. Osciloskop synchronizuje horizontální přeběh na správný bod signálu, což je velmi důležité pro správnou charakterizaci signálu. Správné nastavení spouštění dovoluje zachycovat periodické signály a zobrazit je na obrazovce jako nehybné průběhy. V případě, že není spouštění správně nastaveno objevuje se nestabilně zobrazený průběh nebo prázdná obrazovka. Před zobrazením reso čekáním na spouštěcí podmínku zahájí osciloskop sběr dat. V momentě, kdy posbírá dostatečné množství dat, vykreslí nejprve průběh nalevo od okamžiku spuštění. Během čekání na spouštěcí podmínku pokračuje ve sběru dat. Po detekci spouštěcí události a nashromáždění dostačujících dat zobrazí osciloskop průběh napravo od spouštěcího bodu. V ovládacím programu můžete nastavit 4 typy posmínek spouštění: hranou, šířkou pulzu, videosignálem a střídavého spouštění. Typ spouštění hranou (EDGE)

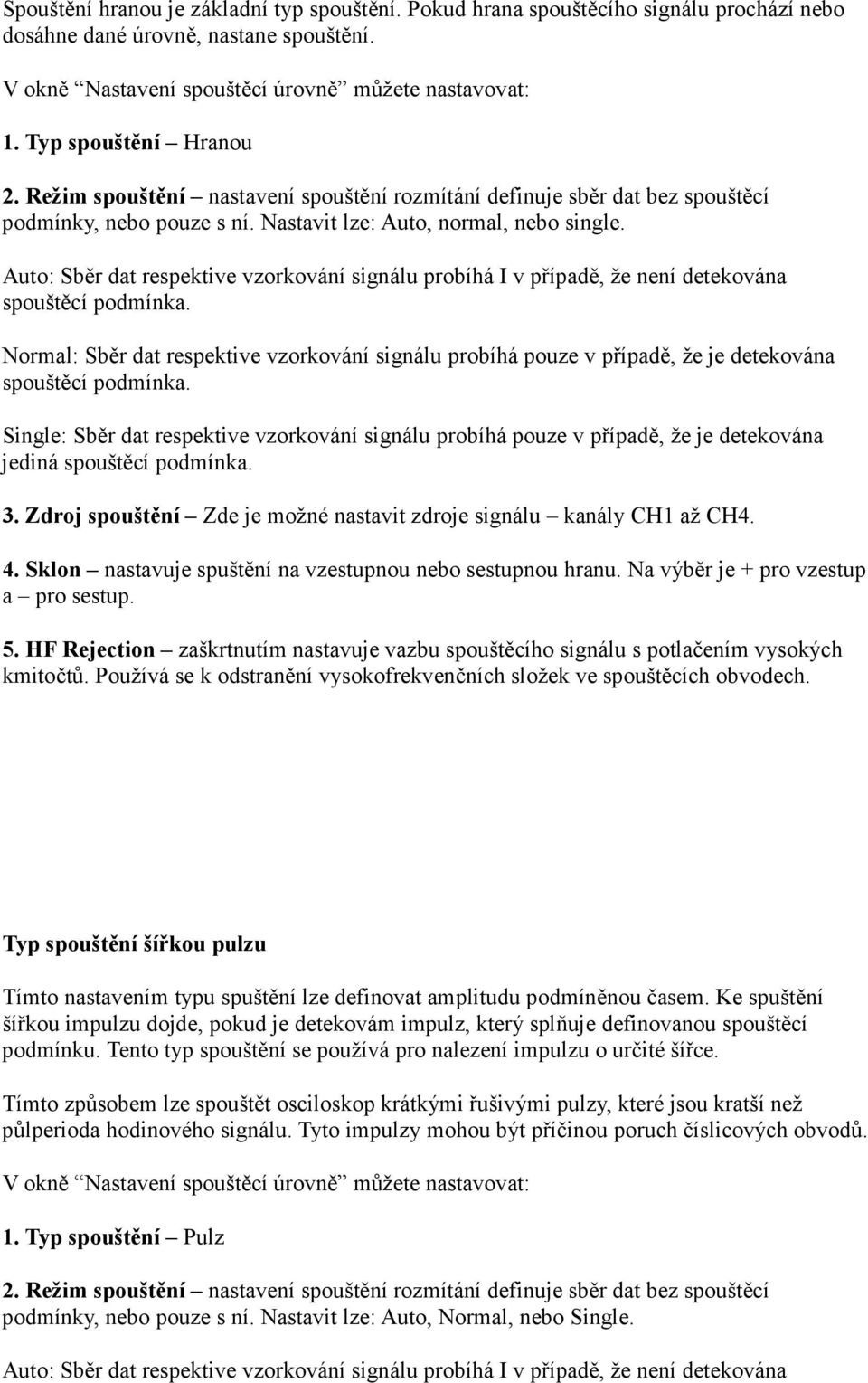

11 Spouštění hranou je základní typ spouštění. Pokud hrana spouštěcího signálu prochází nebo dosáhne dané úrovně, nastane spouštění. V okně Nastavení spouštěcí úrovně můžete nastavovat: 1. Typ spouštění Hranou 2. Režim spouštění nastavení spouštění rozmítání definuje sběr dat bez spouštěcí podmínky, nebo pouze s ní. Nastavit lze: Auto, normal, nebo single. Auto: Sběr dat respektive vzorkování signálu probíhá I v případě, že není detekována spouštěcí podmínka. Normal: Sběr dat respektive vzorkování signálu probíhá pouze v případě, že je detekována spouštěcí podmínka. Single: Sběr dat respektive vzorkování signálu probíhá pouze v případě, že je detekována jediná spouštěcí podmínka. 3. Zdroj spouštění Zde je možné nastavit zdroje signálu kanály CH1 až CH4. 4. Sklon nastavuje spuštění na vzestupnou nebo sestupnou hranu. Na výběr je + pro vzestup a pro sestup. 5. HF Rejection zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstranění vysokofrekvenčních složek ve spouštěcích obvodech. Typ spouštění šířkou pulzu Tímto nastavením typu spuštění lze definovat amplitudu podmíněnou časem. Ke spuštění šířkou impulzu dojde, pokud je detekovám impulz, který splňuje definovanou spouštěcí podmínku. Tento typ spouštění se používá pro nalezení impulzu o určité šířce. Tímto způsobem lze spouštět osciloskop krátkými řušivými pulzy, které jsou kratší než půlperioda hodinového signálu. Tyto impulzy mohou být příčinou poruch číslicových obvodů. V okně Nastavení spouštěcí úrovně můžete nastavovat: 1. Typ spouštění Pulz 2. Režim spouštění nastavení spouštění rozmítání definuje sběr dat bez spouštěcí podmínky, nebo pouze s ní. Nastavit lze: Auto, Normal, nebo Single. Auto: Sběr dat respektive vzorkování signálu probíhá I v případě, že není detekována

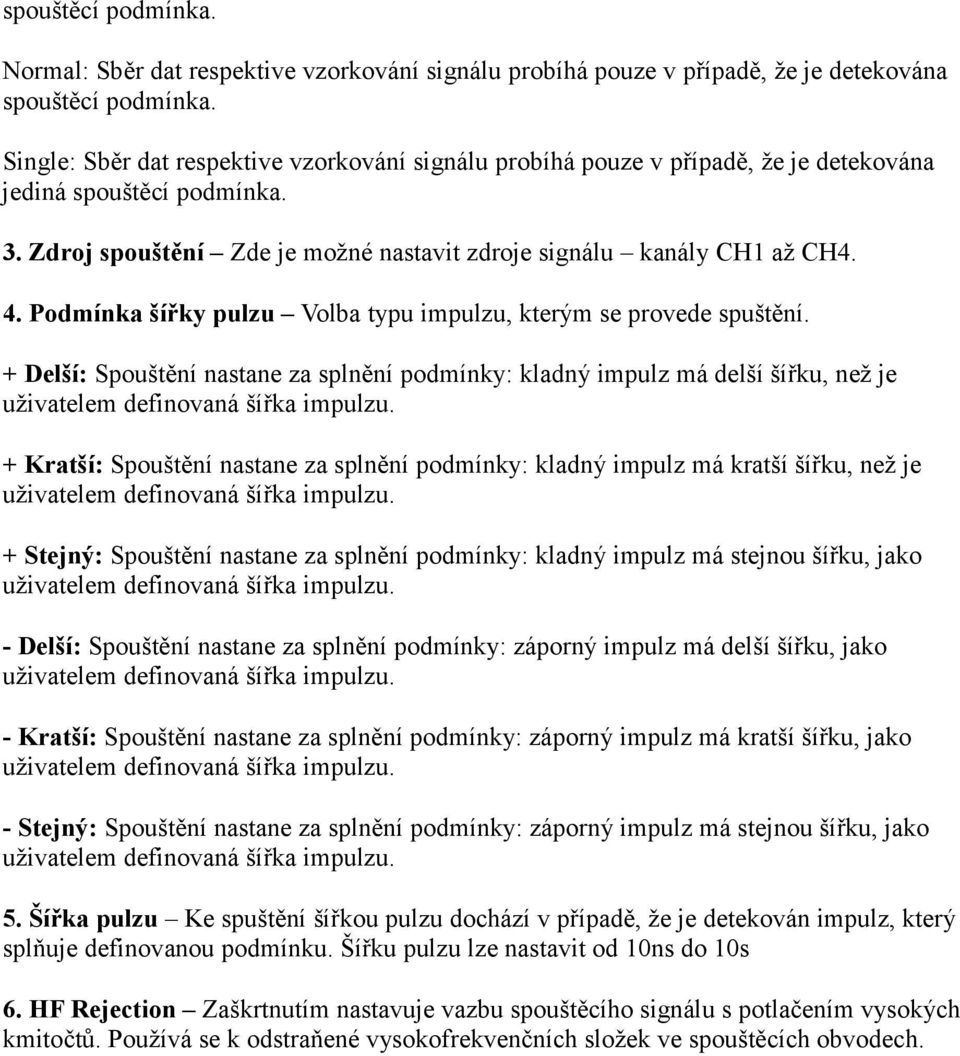

12 spouštěcí podmínka. Normal: Sběr dat respektive vzorkování signálu probíhá pouze v případě, že je detekována spouštěcí podmínka. Single: Sběr dat respektive vzorkování signálu probíhá pouze v případě, že je detekována jediná spouštěcí podmínka. 3. Zdroj spouštění Zde je možné nastavit zdroje signálu kanály CH1 až CH4. 4. Podmínka šířky pulzu Volba typu impulzu, kterým se provede spuštění. + Delší: Spouštění nastane za splnění podmínky: kladný impulz má delší šířku, než je uživatelem definovaná šířka impulzu. + Kratší: Spouštění nastane za splnění podmínky: kladný impulz má kratší šířku, než je uživatelem definovaná šířka impulzu. + Stejný: Spouštění nastane za splnění podmínky: kladný impulz má stejnou šířku, jako uživatelem definovaná šířka impulzu. - Delší: Spouštění nastane za splnění podmínky: záporný impulz má delší šířku, jako uživatelem definovaná šířka impulzu. - Kratší: Spouštění nastane za splnění podmínky: záporný impulz má kratší šířku, jako uživatelem definovaná šířka impulzu. - Stejný: Spouštění nastane za splnění podmínky: záporný impulz má stejnou šířku, jako uživatelem definovaná šířka impulzu. 5. Šířka pulzu Ke spuštění šířkou pulzu dochází v případě, že je detekován impulz, který splňuje definovanou podmínku. Šířku pulzu lze nastavit od 10ns do 10s 6. HF Rejection Zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstraňené vysokofrekvenčních složek ve spouštěcích obvodech.

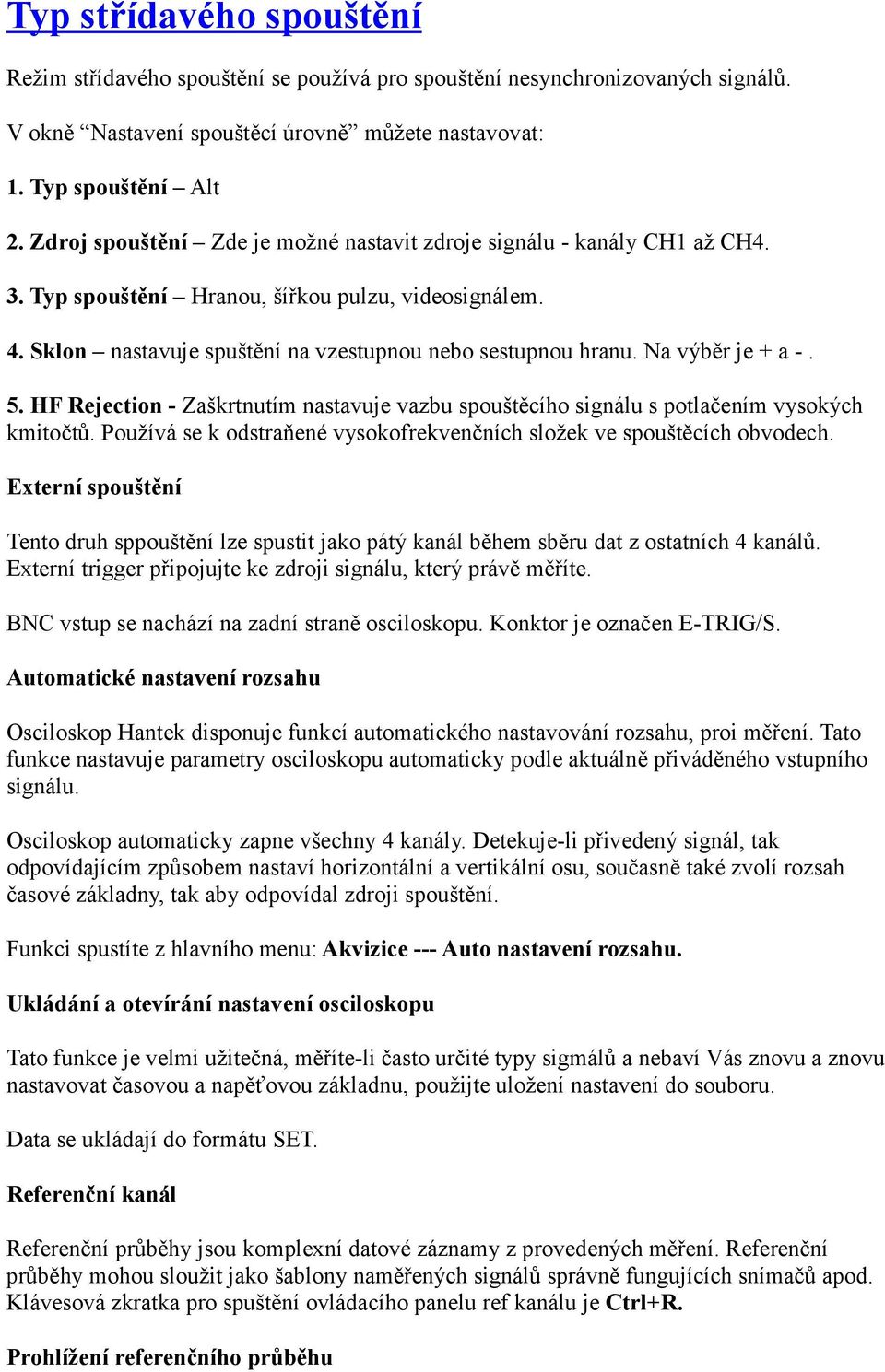

13 Typ střídavého spouštění Režim střídavého spouštění se používá pro spouštění nesynchronizovaných signálů. V okně Nastavení spouštěcí úrovně můžete nastavovat: 1. Typ spouštění Alt 2. Zdroj spouštění Zde je možné nastavit zdroje signálu - kanály CH1 až CH4. 3. Typ spouštění Hranou, šířkou pulzu, videosignálem. 4. Sklon nastavuje spuštění na vzestupnou nebo sestupnou hranu. Na výběr je + a HF Rejection - Zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstraňené vysokofrekvenčních složek ve spouštěcích obvodech. Externí spouštění Tento druh sppouštění lze spustit jako pátý kanál během sběru dat z ostatních 4 kanálů. Externí trigger připojujte ke zdroji signálu, který právě měříte. BNC vstup se nachází na zadní straně osciloskopu. Konktor je označen E-TRIG/S. Automatické nastavení rozsahu Osciloskop Hantek disponuje funkcí automatického nastavování rozsahu, proi měření. Tato funkce nastavuje parametry osciloskopu automaticky podle aktuálně přiváděného vstupního signálu. Osciloskop automaticky zapne všechny 4 kanály. Detekuje-li přivedený signál, tak odpovídajícím způsobem nastaví horizontální a vertikální osu, současně také zvolí rozsah časové základny, tak aby odpovídal zdroji spouštění. Funkci spustíte z hlavního menu: Akvizice --- Auto nastavení rozsahu. Ukládání a otevírání nastavení osciloskopu Tato funkce je velmi užitečná, měříte-li často určité typy sigmálů a nebaví Vás znovu a znovu nastavovat časovou a napěťovou základnu, použijte uložení nastavení do souboru. Data se ukládají do formátu SET. Referenční kanál Referenční průběhy jsou komplexní datové záznamy z provedených měření. Referenční průběhy mohou sloužit jako šablony naměřených signálů správně fungujících snímačů apod. Klávesová zkratka pro spuštění ovládacího panelu ref kanálu je Ctrl+R. Prohlížení referenčního průběhu

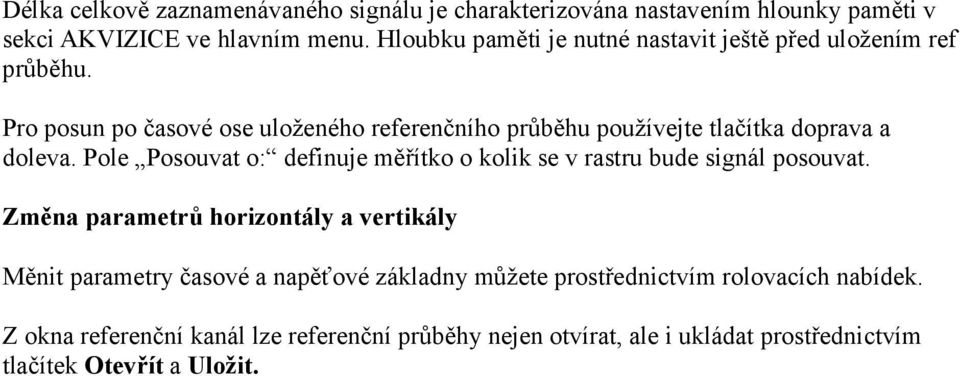

14 Délka celkově zaznamenávaného signálu je charakterizována nastavením hlounky paměti v sekci AKVIZICE ve hlavním menu. Hloubku paměti je nutné nastavit ještě před uložením ref průběhu. Pro posun po časové ose uloženého referenčního průběhu používejte tlačítka doprava a doleva. Pole Posouvat o: definuje měřítko o kolik se v rastru bude signál posouvat. Změna parametrů horizontály a vertikály Měnit parametry časové a napěťové základny můžete prostřednictvím rolovacích nabídek. Z okna referenční kanál lze referenční průběhy nejen otvírat, ale i ukládat prostřednictvím tlačítek Otevřít a Uložit.

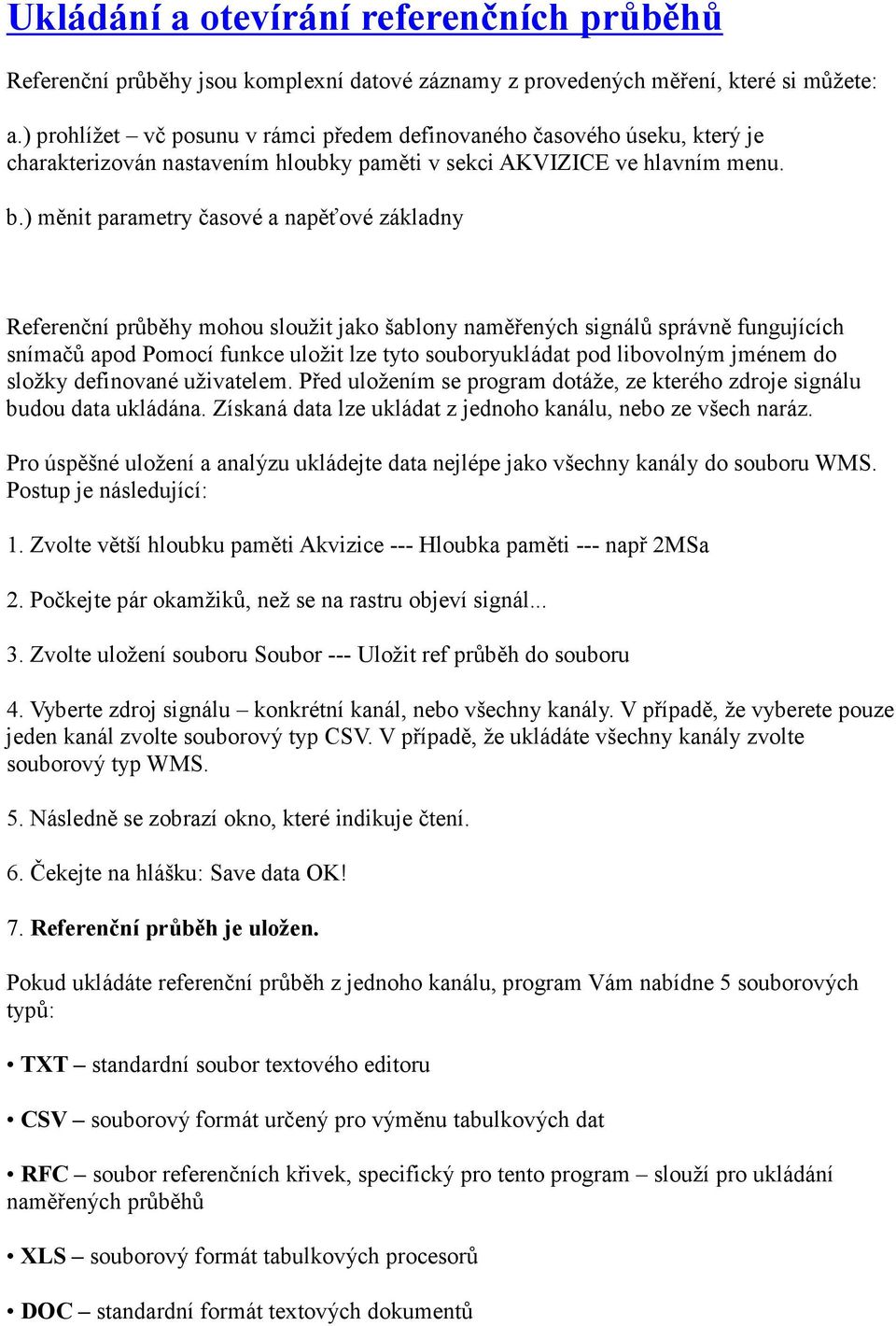

15 Ukládání a otevírání referenčních průběhů Referenční průběhy jsou komplexní datové záznamy z provedených měření, které si můžete: a.) prohlížet vč posunu v rámci předem definovaného časového úseku, který je charakterizován nastavením hloubky paměti v sekci AKVIZICE ve hlavním menu. b.) měnit parametry časové a napěťové základny Referenční průběhy mohou sloužit jako šablony naměřených signálů správně fungujících snímačů apod Pomocí funkce uložit lze tyto souboryukládat pod libovolným jménem do složky definované uživatelem. Před uložením se program dotáže, ze kterého zdroje signálu budou data ukládána. Získaná data lze ukládat z jednoho kanálu, nebo ze všech naráz. Pro úspěšné uložení a analýzu ukládejte data nejlépe jako všechny kanály do souboru WMS. Postup je následující: 1. Zvolte větší hloubku paměti Akvizice --- Hloubka paměti --- např 2MSa 2. Počkejte pár okamžiků, než se na rastru objeví signál Zvolte uložení souboru Soubor --- Uložit ref průběh do souboru 4. Vyberte zdroj signálu konkrétní kanál, nebo všechny kanály. V případě, že vyberete pouze jeden kanál zvolte souborový typ CSV. V případě, že ukládáte všechny kanály zvolte souborový typ WMS. 5. Následně se zobrazí okno, které indikuje čtení. 6. Čekejte na hlášku: Save data OK! 7. Referenční průběh je uložen. Pokud ukládáte referenční průběh z jednoho kanálu, program Vám nabídne 5 souborových typů: TXT standardní soubor textového editoru CSV souborový formát určený pro výměnu tabulkových dat RFC soubor referenčních křivek, specifický pro tento program slouží pro ukládání naměřených průběhů XLS souborový formát tabulkových procesorů DOC standardní formát textových dokumentů

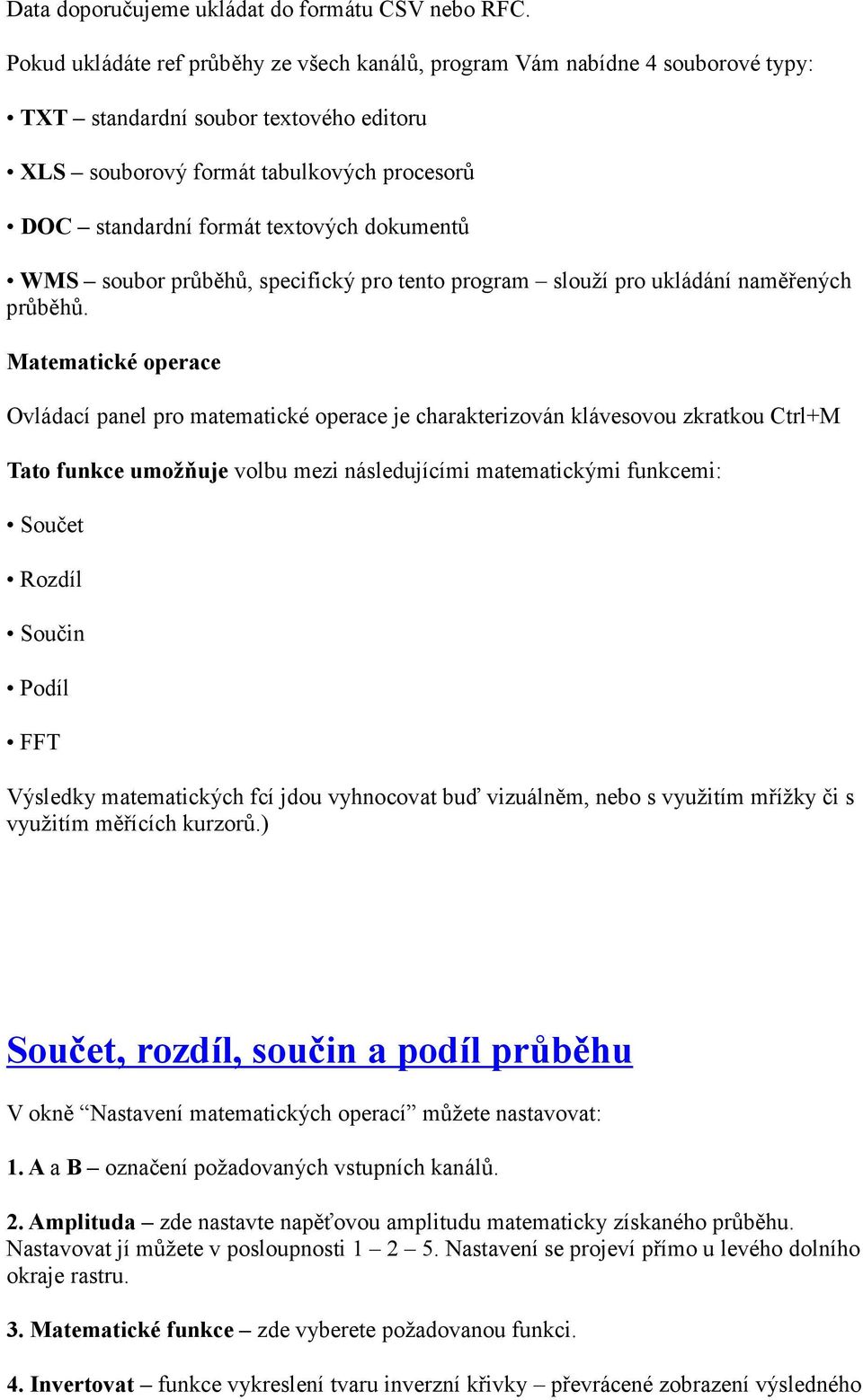

16 Data doporučujeme ukládat do formátu CSV nebo RFC. Pokud ukládáte ref průběhy ze všech kanálů, program Vám nabídne 4 souborové typy: TXT standardní soubor textového editoru XLS souborový formát tabulkových procesorů DOC standardní formát textových dokumentů WMS soubor průběhů, specifický pro tento program slouží pro ukládání naměřených průběhů. Matematické operace Ovládací panel pro matematické operace je charakterizován klávesovou zkratkou Ctrl+M Tato funkce umožňuje volbu mezi následujícími matematickými funkcemi: Součet Rozdíl Součin Podíl FFT Výsledky matematických fcí jdou vyhnocovat buď vizuálněm, nebo s využitím mřížky či s využitím měřících kurzorů.) Součet, rozdíl, součin a podíl průběhu V okně Nastavení matematických operací můžete nastavovat: 1. A a B označení požadovaných vstupních kanálů. 2. Amplituda zde nastavte napěťovou amplitudu matematicky získaného průběhu. Nastavovat jí můžete v posloupnosti Nastavení se projeví přímo u levého dolního okraje rastru. 3. Matematické funkce zde vyberete požadovanou funkci. 4. Invertovat funkce vykreslení tvaru inverzní křivky převrácené zobrazení výsledného

17 průběhu o 180 k základní rovině. Nastavená data výsledného průběhu můžete uložit do souboru stisknutím tlačítka Uložit data ukládat lze do souborových typů TXT, XLS a DOC.

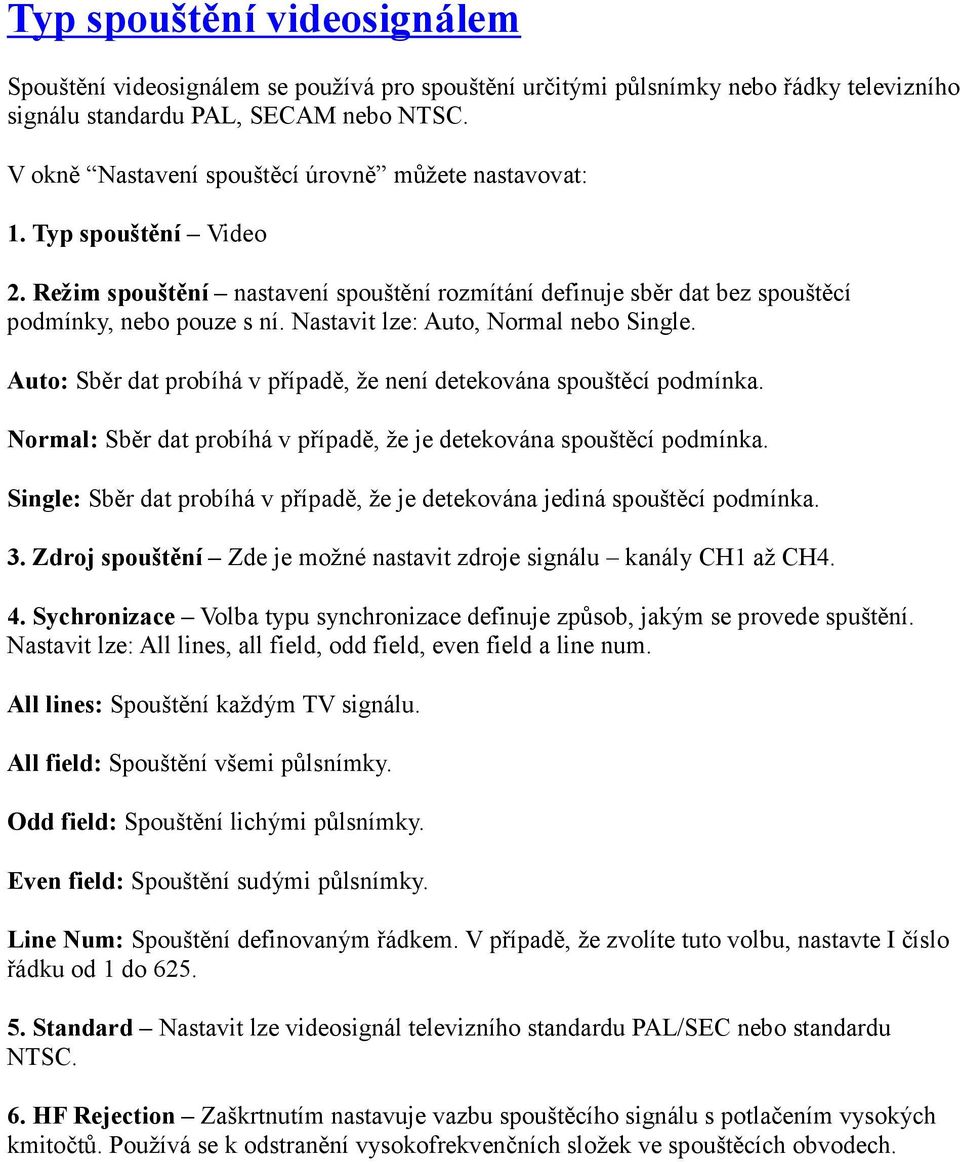

18 Typ spouštění videosignálem Spouštění videosignálem se používá pro spouštění určitými půlsnímky nebo řádky televizního signálu standardu PAL, SECAM nebo NTSC. V okně Nastavení spouštěcí úrovně můžete nastavovat: 1. Typ spouštění Video 2. Režim spouštění nastavení spouštění rozmítání definuje sběr dat bez spouštěcí podmínky, nebo pouze s ní. Nastavit lze: Auto, Normal nebo Single. Auto: Sběr dat probíhá v případě, že není detekována spouštěcí podmínka. Normal: Sběr dat probíhá v případě, že je detekována spouštěcí podmínka. Single: Sběr dat probíhá v případě, že je detekována jediná spouštěcí podmínka. 3. Zdroj spouštění Zde je možné nastavit zdroje signálu kanály CH1 až CH4. 4. Sychronizace Volba typu synchronizace definuje způsob, jakým se provede spuštění. Nastavit lze: All lines, all field, odd field, even field a line num. All lines: Spouštění každým TV signálu. All field: Spouštění všemi půlsnímky. Odd field: Spouštění lichými půlsnímky. Even field: Spouštění sudými půlsnímky. Line Num: Spouštění definovaným řádkem. V případě, že zvolíte tuto volbu, nastavte I číslo řádku od 1 do Standard Nastavit lze videosignál televizního standardu PAL/SEC nebo standardu NTSC. 6. HF Rejection Zaškrtnutím nastavuje vazbu spouštěcího signálu s potlačením vysokých kmitočtů. Používá se k odstranění vysokofrekvenčních složek ve spouštěcích obvodech.

19

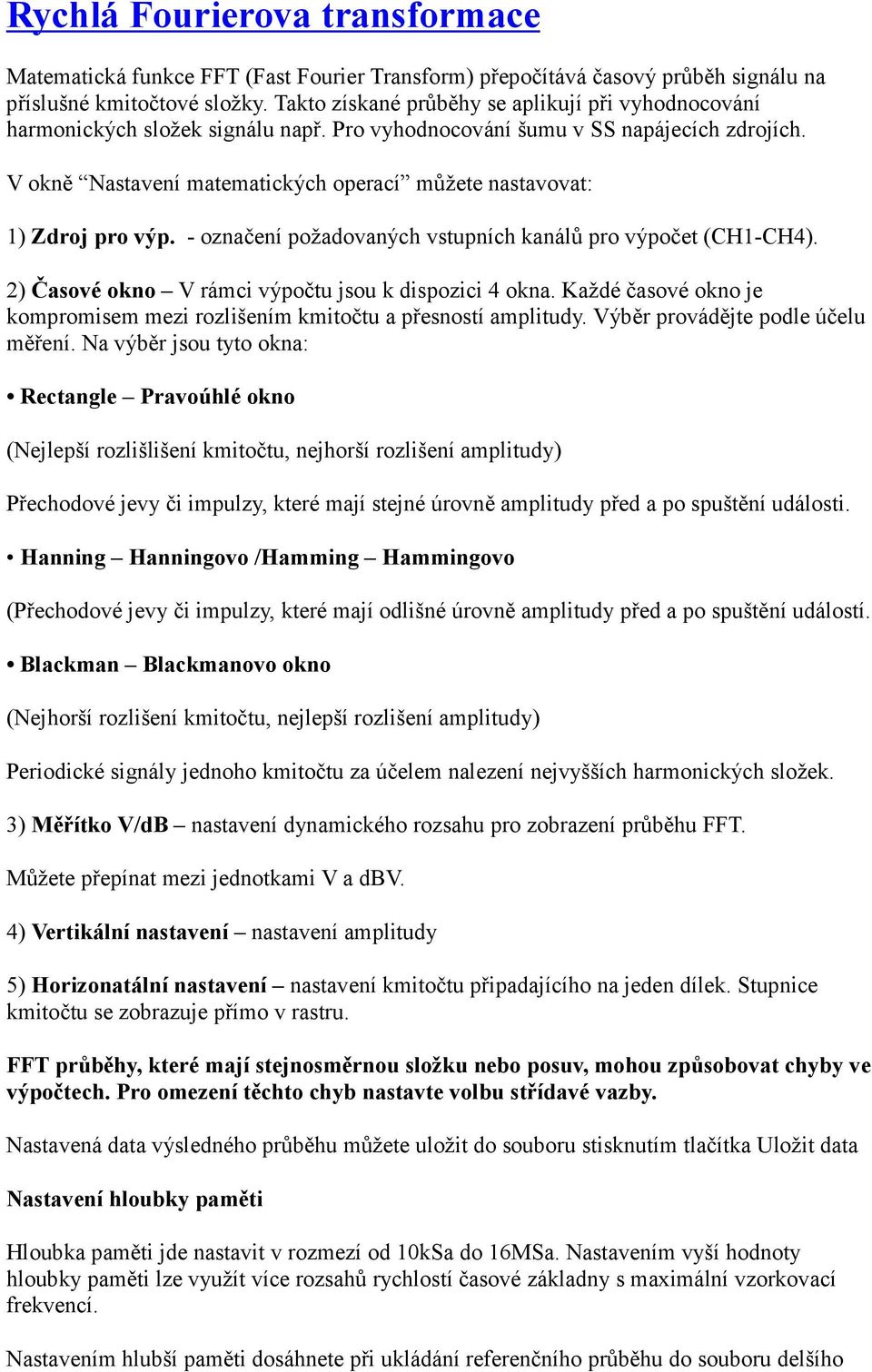

20 Rychlá Fourierova transformace Matematická funkce FFT (Fast Fourier Transform) přepočítává časový průběh signálu na příslušné kmitočtové složky. Takto získané průběhy se aplikují při vyhodnocování harmonických složek signálu např. Pro vyhodnocování šumu v SS napájecích zdrojích. V okně Nastavení matematických operací můžete nastavovat: 1) Zdroj pro výp. - označení požadovaných vstupních kanálů pro výpočet (CH1-CH4). 2) Časové okno V rámci výpočtu jsou k dispozici 4 okna. Každé časové okno je kompromisem mezi rozlišením kmitočtu a přesností amplitudy. Výběr provádějte podle účelu měření. Na výběr jsou tyto okna: Rectangle Pravoúhlé okno (Nejlepší rozlišlišení kmitočtu, nejhorší rozlišení amplitudy) Přechodové jevy či impulzy, které mají stejné úrovně amplitudy před a po spuštění události. Hanning Hanningovo /Hamming Hammingovo (Přechodové jevy či impulzy, které mají odlišné úrovně amplitudy před a po spuštění událostí. Blackman Blackmanovo okno (Nejhorší rozlišení kmitočtu, nejlepší rozlišení amplitudy) Periodické signály jednoho kmitočtu za účelem nalezení nejvyšších harmonických složek. 3) Měřítko V/dB nastavení dynamického rozsahu pro zobrazení průběhu FFT. Můžete přepínat mezi jednotkami V a dbv. 4) Vertikální nastavení nastavení amplitudy 5) Horizonatální nastavení nastavení kmitočtu připadajícího na jeden dílek. Stupnice kmitočtu se zobrazuje přímo v rastru. FFT průběhy, které mají stejnosměrnou složku nebo posuv, mohou způsobovat chyby ve výpočtech. Pro omezení těchto chyb nastavte volbu střídavé vazby. Nastavená data výsledného průběhu můžete uložit do souboru stisknutím tlačítka Uložit data Nastavení hloubky paměti Hloubka paměti jde nastavit v rozmezí od 10kSa do 16MSa. Nastavením vyší hodnoty hloubky paměti lze využít více rozsahů rychlostí časové základny s maximální vzorkovací frekvencí. Nastavením hlubší paměti dosáhnete při ukládání referenčního průběhu do souboru delšího

21 časového záznamu. Změna nastavení na vyšší hodnotu hloubky paměti způsobí, že se již vzorkovaný signál nezobrazí na rastru obrazovky, ale rovnou se ukládá do paměti. Výsledek je možné uložit jako referenční průběh z hlavního menu Soubor Ulotžit referenční průběh do souboru. Více informací o použití a ukládání referenčního průběhu se dozvíte v sekcích Referenční kanál a Ukládání a otevírání referenčních průběhů. Režimy sběru dat Osciloskop nabízí tři režimy sběru dat. Normální - V Normálním akvizaičním režimu (při nastavení dlouhého času velkého horizontálního měřítka) vzorkuje A/D převodník ve vzorkovacím kmitočtu, který poskytuje více vzorků, než je možné uloit do paměti. Některé vzorky jsou vynechány (decimovány) a tím pádem nemusí být zjištěny velmi úzké špičky ve sledovaném průběhu. Režim průměrování - V akvizičním režimu průměrování lze nastavit průměrnou hodnotu času v násobcích. V rámci nastavení lze volit sekvenci sběru dat Detekce špiček - V akvizičním režimu detekce špiček osciloskop zachycuje pouze maximální a minimální hodnoty zjištěné v periodě. Touto metodou je možné zachytit I velice úzké špičky v signálu I při nastavení většího horizontálního měřítka.

22 Nastavení interpolace Funkce interpolace vykresluje napěťovou křivku propojením jednotlivých vzorkovaných bodů. Osciloskop propojí jednotlivé vzorkované body průběhu buď polynomem nebo kvadratickou či lineární interpolační křivkou. Příklad interpolačních křivek: V rozbalovací nabídce měření napětí můžetesin zvolit: Step vykreslení vektory, jednotlivé vzorky jsou spojovány přímkami. Lineární vykreslení vektory, jednotlivé vzorky jsou spojovány přímkami. Sin(x)/x vykreslení křivkou, jednotlivé vzorky spojeny křivkami.

23 Nastavení rastru Nastavení umožňuje upravovat zobrazení mřízky, vykreslení vlnové křivky a nastavovat jas mřížky a křivky. Vykreslení křivky Vektory - Osciloskop ropojí jednotlivé vzorkované body průběhu s využitím digitální interpolace, které můžete měnit v sekci Akvizice interpolace Body - Osciloskop zobrazuje jednotlivé vzorkované body průběhu Výchozí nastavení je nakonfigurováno na vykreslení vektory. Zobrazit mřížku - Souřadnicový systém v rastru se dá dočasně vypnout. Při spuštění osciloskopu je vždy zapnutý. Vypnutí a zapnutí souřadnic lze uskutečnit také klávesovou zkratkou CTRL+G. Nastavení intenzity (jasu) zobrazení rastru - Nastavení mění intenzitu vykreslení křivky a mřížky rastru. Pro změnu intenzity posouvejte šoupátkem z leva doprava. Výchozí pozice šoupátek je nastavena na plnou intenzitu.

24 Měření Měřené hodnoty - Funkce automatická měření umožňuje automaticky měřit 20 různých hodnot. Před použitím je nutné specifikovat zdroj signálu kanál. Na výběr jsou možnosti CH1 až CH4. V případě že se za rovnítkem s označením čísla kanálu a zkratky aktuálního měření zobrazí hvězdičky, měření nelze v aktuálním nastavení provést. Vymaž měřené hodnoty - Vymaže aktuálně zobrazené měřené hodnoty v rastru. Měření napětí V rozbalovací nabídce měření napětí můžete zvolit: Maximální napětí (Vmax) - maximální hodnota nětí největší kladné napětí měřené v celém průběhu. Minimální napětí (Vmin) - minimální hodnota napětí největší záporné napětí měřené v celém průběhu. Napětí špička-špička (Vpp) - napětí mezi oběma špičkami (vrcholy) Napětí vrcholu (Vtop) - napětí odpovídající plochému vrcholu průběhu, používá se u pravo hlých nebo impulzních průběhů. Napětí základny (Vbase) - napětí odpovídá plochému základu průběhu, používá se u pravoúhlých nebo impulzních průběhů. Průměrná hodnota napětí (Vmid) - aritmetický průměr napětí, počítaný z celého průběhu. Efektivní hodnota napětí (Vrms) - efektivní hodnota (RMS root mean-square) napětí, počítané z celého průběhu. Amplituda (Vamp V top Vbase) - napětí mezi vrcholem a základnou průběhu. Průměrná hodnota napětí (Vavg) - aritmetický průměr napětí, počítaný z celého průběhu. Průměrná hodnota napětí(vcavg) - aritmetický průměr napětí, počítaný z celého průběhu. Kladný překmit (Vpre) - je definován jako (Vmax Vtop/Vamp, používá se u pravoúhlých nebo impulzních průběhů. Záporný překmit (Vover) - je definován jako Vmin Vbase/Vamp, používá se u pravoúhlých nebo impulzních průběhů.

25 Měření časů V rozbalovací nabídce měření časů můžete zvolit: Doba periody doba periody průběhu. Kmitočet opakovací kmitočet průběhu. Doba náběžné hrany doba odpovídající vzestupné hraně v průběhu. Doba sestupné hrany doba odpovídající sestupné hraně v průběhu. Střída kladného impulzu činitel využití periody normálního pulzu. Střída záporného impulzu měří se činitel využití periody negativního pulzu. Šířka kladného impulzu šířka normálního impulzu v průběhu. Šířka záporného impulzu šířka negativního impulzu v průběhu.

26 Čítač kmitočku Funkce čítače kmitočtu se vztahuje k aktuálně zvolenému zdroji spouštění. Podmínkou je správné nastavení trigeru. Kmitočty může měřit od 5Hz do šířky pásma osciloskopu. Funkci čítače naleznete v hlavním menu v sekci Možnosti --- Čítač kmitočtu. V rozbalovacím menu lze zvolit : Počítadlo period Počítání počtu period signálu v určitém časovém intervalu označuje se jako hradlovací interval. Reset počítadla period vynuluje aktuálně vypočítaný počet period. Zobrazení frekvence zobrazí frekvence. Funkce čítače kmitočtu není k dispozici v typu spuštění Alt

27 Měřící kurzory Výběr kanálu Použití přímkových kurzorů umožňuje provádět měření průběhu signálu na obrazovce automaticky, tj bez počítání rastrových značek. Před použitím je nutné specifikovat zdroj signálu kanál. Na výběr jsou možnosti CH1 až CH4 a matematicky vyjádřená ref křivka. V rozbalovací nabídce typ jkurzoru můžete nastavit žádný, křížový, stopové měření, horizontální a vertikální. Výchozí nastavení je nastaveno na žádný. Typ kurzoru Žádný zruší vybrané kurzory. Křížový Dvěma kurzory lze pohybovat po horizontální I vertikální základně a tím měřit frekvenci, amplitudu a napětí. Stopové měření kurzor je přilnutý ke křivce průběhu a měří aktuální napětí. Vertikální měření dvěma kurzory lze pohybovat nahoru a dolu pro měření napětí např amplitudy. Horizontální měření dvěma kurzory lze pohybovat doprava a doleva pro měření času např. Frekvence, šířky pulzu atd.

28 Autodiagnostika přednastavená měření Klíčovou vlastností a předností Autoiskopu 3064A je obsažená databáze přednastavených měření nejrůznějších komponent a senzorů automobilu, se kterými se každý autodiagnostik denně při diagnostice setkává. Jednoduchým výběrem z databáze obsažené přímo v programu zvolí uživatel diagnostikovaný systém a program automaticky nastaví jak horizontální časovou, tak vertikální napěťovou základnu a na pozadí rastru znázorní, jak by měla křivka správně vypadat. Databáze je rozdělena podle druhu měření do sekcí: Okruhy zapalování Sekce je rozdělena do podkategorií primárního a sekundárního okruhu zapalování. Senzory a komponenty Tyto přednastavená měření obsahují databázi nejčastěji diagnostikovaných snímačů a akčních členů. CAN-BUS/LIN-BUS Zde jsou přednastaveny testy pro analýzu signálu na datových sběrnicích CAN a komunikačního vedení LIN. Systém vstřikování Databáze přednastavených měření je rozdělena na testy vstřikovacích trysek u zážehových a vznětových motorů. Okruhy dobíjení a testy komprese V této kategorii jsou přednastavena měření pro test dobíjení alternátoru při zátěži, pokles napětí při startu, testy komprese apod.

29 Záznam a přehrávání průběhů Funkce záznam a přehrávání průběhů dovoluje nahrát měřené průběhy ze vstupních kanálů, nebo z výstupu z testu maskou. Před spuštěním záznamu je nejprve nutné zadat cestu k adresáři, do kterého se uloží soubor se záznamem. Po stisknutí tlačítka Start okno s cestou zmizí. Pro ukončení nahrávání je nezbytné opět vstoupit do Možnosti --- Záznam a přehrávání průběhů a stisknout tlačítko Stop. Přehrávání pro následné přehrání označte políčko Přehrávání a zkontrolujte cestu k nahranému souboru a stiskněte tlačítko Start. Lupa (Zoom) Funkce lupy je možné využít pouze za splnění podmínek: Vzorkování je zastaveno volba zastavit Aktivuje volbu oddálení/přiblížení a přesuňte ukazatel myši nad místo v rastru, kde se má přiblížení nebo oddálení provést. Po následném spuštění vzorkování, zůstane funkce zoom aktivní. Funkce mění nastavení horizontální základnu. Funkci přiblížení a oddálení můžete aktivovat buď prostřednictvím ikon, které jsou umístěny na hlavním panelu nástrojů, nebo z hlavního menu Akvizice --- Lupa.

30 Prohlížení pozastaveného průběhu Po horizontální ose pozastaveného průběhu se můžete pohybovat volbou Prohlížení pozastaveného průběhu. Délka časové základny je omezena nastavenou hloubkou paměti. V případě, že chcete dosáhnout delšího času je nutné nastavit jej v sekci Hloubka paměti. Testy maskou V rámci testu maskou se sledují změny měřeného průběhu a porovnávají se s předem definovanou maskou. Funkce Testy maskou není dostupná v módu X-Y. Hlavní nastavení Pro äktivaci je nutné zaškrtnout tlačitko Zap/Vyp a nastavit zdroj signálu. Pro uskutečnění testu je nutné definovat vstupní podmínku. V rozbalovacím menu lze volit mezi: FAIL v případě, že tvar průběhu nevyhoví testu maskou, bude splněna vstupní podmínka. FAIL+BEEPER v případě že tvar průběh nevyhoví testu maskou, bude splněna vstupní podmínka a současně zazní zvuková signalizace. PASS v případě že tvar průběh vyhoví testu maskou, bude splněna výstupní podmínka. PASS+BEEPER - v případě že tvar průběh vyhoví testu maskou, bude splněna výstupní podmínka a současně zazní zvuková signalizace. Zaškrtnutím tlačítka Zastavit při splnění podmínky nastavíte automatické ztastavení testu v případě splnění vstupní podmínky.

31 Horizontální a vertikální tolerance masky Test maskou se vytvoří tak, že se k signálu přidají horizontální a vertikální přesahy. Tolerance lze nastavit v rozmezí od 0-04 do 4,00 dílku. Maska se vytvoří stiskem tlačítka Vytvořit. Uložení a načtení vytvořená maska lze uložit do souboru a později načíst. Maska se ukládá do souborového typu PSF. Spustit test test se spustí po stisknutí tlačítka Start a ukončí tlačítkem Stop. Uložení snímku a obrazovky Funkce uloží snímek obrazovky osciloskopu pouze rastru a popisu nastavení časové a napěťové základny. Snímky lze uložit do souborových formátů: BMP JPG

32 Tisk oscilogramů Tato funkce dovoluje vytisknout aktuálně nastavené měření. Ve výpisu jsou tištěny následující informace: Datum a čas Zvolené kanály Nastavení časové a napěťové základny Vazba Pole pro poznámky Náhled tisku oscilogramu zobrazí náhled tisku, jak bude stránka po vytištění vypadat. Nastavení tisku oscilogramu v této volbě můžete definovat barvy jednotlivých kanálů, které budou použity při tisku a současně definovat další informace zahrnuté v reportu. K výchozímu nastavení lze přidat tisk referenčního kanálu a výsledku matematických operací.
