1 Zak. č. 51/04/2013 ZNALECTVÍ, PORADENSTVÍ, PROJEKČNÍ STUDIO D.1.1.a - 01 TECHNICKÁ ZPRÁVA Název stavby: Revitalizace NOVÉ BUDOVY ZŠ Slavkov Místo stavby: Slezská Slavkov Investor: Zhotovitel projektových prací: Obec Slavkov Ludvíka Svobody Slavkov IČ: DIČ: CZ ASA Expert a.s. Konečného 1919/ Slezská Ostrava IČ: Ing. Pavel Petruška autorizovaný inženýr ČKAIT Ing. Zuzana Dvořáková zodpovědný projektant Stupeň projektové dokumentace: Dokumentace pro provádění stavby

2 OBSAH a) Účel objektu... 3 b) Zásady architektonického funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu osobami s omezenou schopností pohybu a orientace... 3 c) Kapacity, užitkové plochy, obestavěné prostory zastavěné plochy, orientace, osvětlení a oslunění... 4 d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost... 5 d.1) Bourací práce... 5 d.2) Repasované konstrukce... 7 d.3) Zemní práce... 8 d.4) Základové konstrukce... 8 d.5) Svislé konstrukce nenosné... 9 d.6) Vodorovné konstrukce nosné... 9 d.7) Vodorovné konstrukce nenosné... 9 d.8) Střešní konstrukce... 9 d.9) Izolace d.10) Úpravy vnitřních povrchů d.11) Úpravy vnějších povrchů d.12) Výplně otvorů d.13) Zámečnické, truhlářské a klempířské ostatní výrobky d.14) Zdravotechnika d.15) Dokončovací práce e) Tepelně technické vlastnosti f) Způsob založení objektu g) Vliv objektu a jeho užívání na životní prostředí h) Dopravní řešení i) Ochrana objektu před škodlivými vlivy vnějšího prostředí j) Dodržení obecných požadavků na výstavbu Dokumentace pro provádění stavby 2

3 a) Účel objektu Jedná se o stavební úpravy objektu občanské vybavenosti, který je součástí areálu základní školy ve Slavkově u Opavy, tvořený čtyřmi pavilony objekt staré školy, Nová budova, tělocvična a kulturní dům se spojovací chodbou. Projektová dokumentace řeší stavební úpravy Nové budovy, v níž se nachází stravovací prostory (jídelna s kuchyní), mateřská školka Kopretinka a část prostor základní školy Slavkov. Objekt Nové budovy byl vybudován v roce Jedná se o dvoupodlažní zděnou budovu zastřešenou plochou neodvětrávanou dvouplášťovou střechou (ocelový vazník) s částečně zapuštěným podzemním podlažím do terénu. Stropy objektu jsou částečně tvořeny PZD deskami a částečně monolitické železobetonové. V minulosti byla budova částečně zrekonstruována. Došlo k výměně většiny starých dřevěných oken za plastová s izolačním dvojsklem. Dále byla v místě zázemí školní kuchyně vybudována přístavba z pórobetonových tvárnic tl.250mm, které byly z exteriéru v soklové části zatepleny extrudovaným polystyrénem tl.100mm. Přístavba je zastřešena pultovou střechou s plechovou krytinou. 1PP slouží jako technické podlaží školy a zázemí kuchyně sklady a před-příprava potravin, šatny a sociální zázemí zaměstnanců. Jsou zde také umístěny společenské místnosti a učebny družiny. Podzemní podlaží je přístupné přímo z venkovního prostoru ze západní strany. Vstup je zastřešen lehkou konstrukcí ze dřeva a polykarbonátu. V 1NP se nachází učebny, kabinety a kuchyně s jídelnou. Hlavní vstup do objektu je ze západní strany a je zastřešen jednoplášťovou plochou střechou. Hlavní vstup je osazen kovovými prosklenými vstupními stěnami. b) Zásady architektonického funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu osobami s omezenou schopností pohybu a orientace Předmětem této projektové dokumentace jsou stavební úpravy dokončené stavby, za účelem snížení energetické náročnosti objektu. Z architektonického a urbanistického hlediska nebude stavba nijak výrazně pozměněna. Objekt dotčený stavebními úpravami nemění účel svého užívání. Nový vzhled nebude nijak výškově, prostorově, nebo urbanisticky narušovat okolní zástavbu. Některé okolní objekty jsou dnes již různě zrevitalizovány. Na základě požadavků na rekonstrukci budovy dle nových kritérií platných norem z hlediska tepelně-technických vlastností konstrukcí, bude provedeno zateplení obvodového, střešního pláště. Dále, vzhledem ke špatnému stavu výplní otvorů a z důvodu zlepšení tepelně technických vlastností objektu, bude provedena výměna původních dřevěných a kovových výplní otvorů (okenních i dveřních) za nová plastová s izolačním dvojsklem. Nově bude Dokumentace pro provádění stavby 3

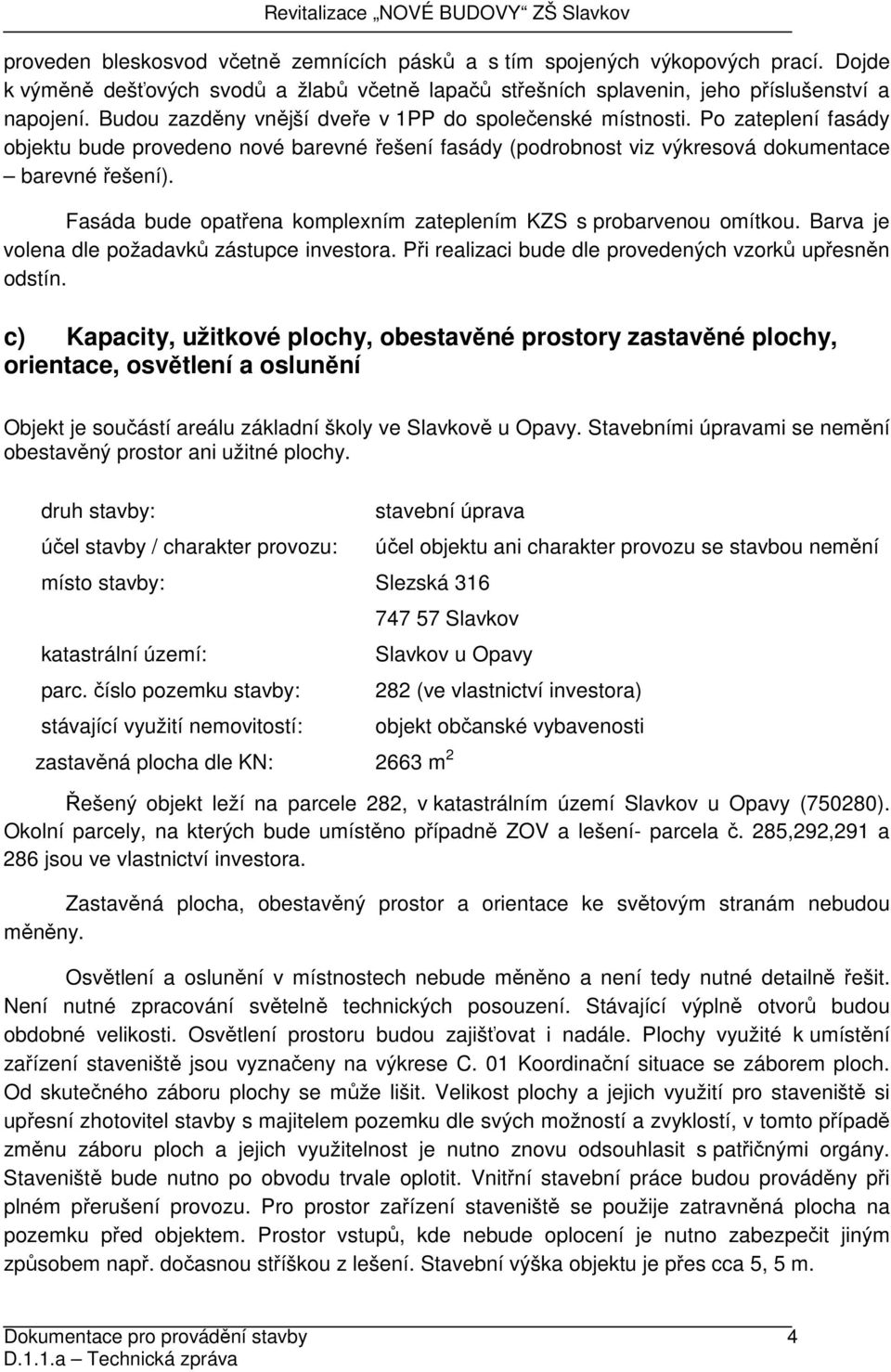

4 proveden bleskosvod včetně zemnících pásků a s tím spojených výkopových prací. Dojde k výměně dešťových svodů a žlabů včetně lapačů střešních splavenin, jeho příslušenství a napojení. Budou zazděny vnější dveře v 1PP do společenské místnosti. Po zateplení fasády objektu bude provedeno nové barevné řešení fasády (podrobnost viz výkresová dokumentace barevné řešení). Fasáda bude opatřena komplexním zateplením KZS s probarvenou omítkou. Barva je volena dle požadavků zástupce investora. Při realizaci bude dle provedených vzorků upřesněn odstín. c) Kapacity, užitkové plochy, obestavěné prostory zastavěné plochy, orientace, osvětlení a oslunění Objekt je součástí areálu základní školy ve Slavkově u Opavy. Stavebními úpravami se nemění obestavěný prostor ani užitné plochy. druh stavby: účel stavby / charakter provozu: stavební úprava místo stavby: Slezská 316 katastrální území: parc. číslo pozemku stavby: stávající využití nemovitostí: účel objektu ani charakter provozu se stavbou nemění Slavkov zastavěná plocha dle KN: 2663 m 2 Slavkov u Opavy 282 (ve vlastnictví investora) objekt občanské vybavenosti Řešený objekt leží na parcele 282, v katastrálním území Slavkov u Opavy (750280). Okolní parcely, na kterých bude umístěno případně ZOV a lešení- parcela č. 285,292,291 a 286 jsou ve vlastnictví investora. Zastavěná plocha, obestavěný prostor a orientace ke světovým stranám nebudou měněny. Osvětlení a oslunění v místnostech nebude měněno a není tedy nutné detailně řešit. Není nutné zpracování světelně technických posouzení. Stávající výplně otvorů budou obdobné velikosti. Osvětlení prostoru budou zajišťovat i nadále. Plochy využité k umístění zařízení staveniště jsou vyznačeny na výkrese C. 01 Koordinační situace se záborem ploch. Od skutečného záboru plochy se může lišit. Velikost plochy a jejich využití pro staveniště si upřesní zhotovitel stavby s majitelem pozemku dle svých možností a zvyklostí, v tomto případě změnu záboru ploch a jejich využitelnost je nutno znovu odsouhlasit s patřičnými orgány. Staveniště bude nutno po obvodu trvale oplotit. Vnitřní stavební práce budou prováděny při plném přerušení provozu. Pro prostor zařízení staveniště se použije zatravněná plocha na pozemku před objektem. Prostor vstupů, kde nebude oplocení je nutno zabezpečit jiným způsobem např. dočasnou stříškou z lešení. Stavební výška objektu je přes cca 5, 5 m. Dokumentace pro provádění stavby 4

5 d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Veškeré použité materiály musí být ve shodě s platnými vyhláškami a předpisy, o čemž musí mít dodavatel patřičný doklad (atest). Při stavebních pracích bude zhotovitel dodržovat technologické předpisy jednotlivých materiálů. d.1) Bourací práce V rámci bouracích prací nutných k rekonstrukci objektů se musí provést tyto níže uvedené bourací práce. Veškeré bourací práce stavební části projektu jsou vyznačeny ve výkresech bouracích prací. Bourací práce jsou označeny na výkresech pod značkami B1 až B38 Bourací práce: B1 vybourání dřevěného zdvojeného okna, včetně vnějšího a vnitřního parapetu (popř. keramického obkladu v místě parapetu, ostění a nadpraží okna) a případného příslušenství (např. síta proti hmyzu) B2 demontáž vnějších parapetů (popř. kabřincového obkladu v místě parapetu, ostění a nadpraží okna) u již vyměněných plastových oken B3 vybourání vstupních jednokřídlových, dřevěných dveří, vybourání včetně zárubně a příp. prahu B4 vybourání vstupních dvoukřídlových, kovových dveří, vybourání včetně zárubně a příp. prahu B5 odstranění kovových mříží B6 odstranění zpevněného povrchu - litý betonový povrch popř. betonová dlažba, odstranění včetně betonových obrubníků a provedení výkopu 800/400mm z důvodu zatažení izolantu pod terén B7 odstranění vnějšího kabřincového obkladu v místě soklu a vyspravení povrchu pro následné zateplení B8 odstranění kovové (popř. plastové) krycí mřížky větracího otvoru B9 zkrácení oplocení o příslušnou část cca 250mm, aby bylo možné provést zateplení fasády-odstranění výplně z dřevěných prken včetně uchycení na sloupek oplocení B10 demontování hromosvodu včetně příslušenství před započetím prací (nové zemnící pásky ponechat) B11 vybourání odvodňovacího systému (dešťový svod, dešťový žlab), včetně příslušenství B12 demontáž původních venkovních svítidel včetně případného příslušenství B13 odstranění vnějších kovových čistících rohoží o rozměrech 2230x300mm a 800x300mm B14 demontáž oplechování stěny závětří vstup do 1PP Dokumentace pro provádění stavby 5

6 B15 odstranění polykarbonátové krytiny přístřešku nad vstupem do 1PP B16 odstranění kovového žebříku na střechu B17 vybourání kovové pevně zasklené sestavy, včetně vstupních dvoukřídlových dveří, vybourání včetně dveří, rámu a případného prahu B18 vybourání kovové pevně zasklené sestavy včetně rámu B19 odstranění keramického obkladu z horní hrany zděného zábradlí B20 odstranění stávajícího kovového schodišťového madla délky 2200mm B21 odsekání 1 řady dlažby u stěn vstupů B22 odstranění dvířek eletro skříně B23 vybourání kovové pevně zasklené sestavy včetně rámu, vnějšího a vnitřního parapetu, keramický obklad parapetu a ostění B24 vybourání lemování u napojení fasády na pultovou střechu B25 demontáž oplechování atiky pultové střechy RŠ 250mm B26 odstranění stávající plechové krytiny pultové střechy včetně kontralaťování B27 demontáž lemovaní u zdi objektu v místě návaznosti zastřešení na fasádu B28 odstranění oplechování atik plochých střech RŠ 400mm včetně svislého oplechování stěn atik B29 vybourání pův0dního oplechování okraje střechy B30 odstranění stávajícího oplechování římsy RŠ 450mm B31 odstranění oplechování atiky nad hlavním vstupem RŠ 550mm B32 provedení průrazu otvoru ve zdi tl. 375mm pro chráničku plynovodního potrubí DN 100 min o 150mm B33 odstranění větracích azbestocementových komínků B34 odstranění větracích litinových komínků B35 demontáž oplechování včetně lemování větracích komínků B36 odstranění poklopu výlezu o rozměrech 620x620x100mm B37 odstranění stávající krytiny z asfaltových lepenek až na stávající bednění včetně očištění povrchu bednění pro následné zateplení B38 odstranění oplechování ŽB stříšky nad hlavním vstupem Okolo objektu bude proveden výkop, z důvodu zatažení KZS min. 400mm pod terén. Šířka výkopu byla navržena projektantem jednotná po celém obvodu a 0,8m (ve výjimkách 0,6m tam, kde to bude vyžadovat situace). V místě zpevněných ploch chodníků ze zámkové dlažby, popř. z ploch z litého betonu, je nutno provést rozebrání, popř. vyřezání příslušné části chodníků. V místě schodišťových stupňů bude od zatažení KZS pod terén upuštěno a zateplení bude ukončeno nad terénem pomocí zakládací lišty. Po dokončení prací bude provedeno zapravení zpevněných i travnatých ploch dotčených stavebními pracemi. Dokumentace pro provádění stavby 6

7 Bourací práce provádět s ohledem na co nejmenší poškození vnitřních omítek! V případě zjištění jakýchkoliv neshod dokumentace a skutečností zjištěnou na stavbě je nutno před započetím bouracích prací informovat projektanta. d.2) Repasované konstrukce V rámci stavebních prací nutných k zateplení objektu, bude nutno provést tyto níže uvedené repase. Popis je v legendách na výkresech a v této TZ. Veškeré repasované konstrukce jsou vyznačeny v odpovídajících výkresech pod značkami R1 až R10. R1 stávající okapový chodník z betonových dlaždic 500x500mm bude demontován včetně provedení výkopu 800/400mmz důvodu zatažení izolantu pod terén, po dokončení KZS bude očištěn a nově položen do pískového lože, v případě poškození dlaždic během provádění prací dojde k jejich náhradě za nové R2 demontáž stávající okenní mříže, kontrola její funkčnosti, odstranění starého nátěru a provedení nového nátěru, zpětná montáž s úpravou kotvení po provedení zateplení (nové delší kotvy) R3 demontáž stávající betonové dlažby včetně provedení výkopu 500/400mm z důvodu zatažení izolantu pod terén, po dokončení KZS bude dlažba očištěna a nově položena do pískového lože, v případě poškození dlažby během provádění prací dojde k jejich náhradě za nové R4 přemístění oplocení min. o 150mm - demontáž pletiva, posunutí kovového sloupku včetně zkrácení vzpěry a pletiva a zpětná montáž do nové betonové patky min. 700/300mm R5 plynovodní potrubí vedené na fasádě bude před započetím prací odpojeno a demontováno; po dokončení zateplení bude provedena zpětná montáž včetně potřebných úprav plynovodního potrubí a jeho kotvení, a následná revize! Potrubí bude opatřeno ochranným nátěrem proti korozi. R6 odstranění nátěru stávající konstrukce zábradlí popř. ocelového uzavřeného profilu včetně stojky, očištění od nečistot a provedení nového nátěru vhodného na kovy ve vnějším prostředí dle barevného řešení, provedení základního a 2x finálního nátěru R7 demontáž dřevěných krokví včetně kotvení, a zpětná montáž po provedení KZS včetně zkrácení krokví o tloušťku izolantu a novému překotvení R8 demontáž vazného trámu včetně kotvení a zpětná montáž včetně nového překotvení R9 demontáž dešťového svodu a žlabu včetně kotvení a následná montáž po provedení KZS a nové střešní krytiny R10 prvky na fasádě budou demontovány, dle potřeby budou očištěny a opatřeny novým ochranným nátěrem (barva dle volby investora), a zpětně kotveny k novému líci fasády po dokončení prací, náhrada kotevních prvků delšími (dle navrhované tloušťky zateplení) V případě zjištění jakýchkoliv neshod dokumentace a skutečností zjištěnou na stavbě je nutno před započetím bouracích prací informovat projektanta. Dokumentace pro provádění stavby 7

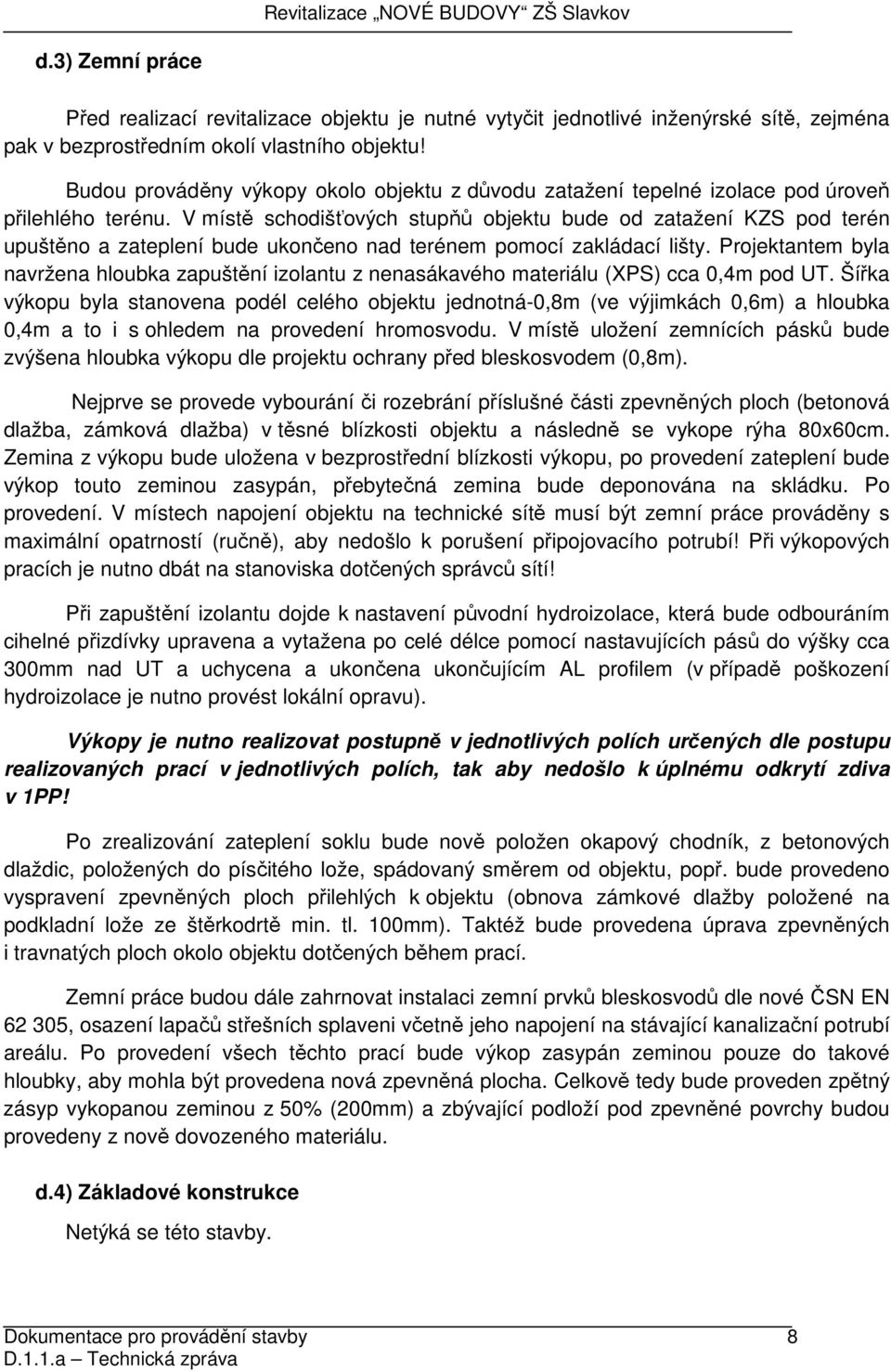

8 d.3) Zemní práce Před realizací revitalizace objektu je nutné vytyčit jednotlivé inženýrské sítě, zejména pak v bezprostředním okolí vlastního objektu! Budou prováděny výkopy okolo objektu z důvodu zatažení tepelné izolace pod úroveň přilehlého terénu. V místě schodišťových stupňů objektu bude od zatažení KZS pod terén upuštěno a zateplení bude ukončeno nad terénem pomocí zakládací lišty. Projektantem byla navržena hloubka zapuštění izolantu z nenasákavého materiálu (XPS) cca 0,4m pod UT. Šířka výkopu byla stanovena podél celého objektu jednotná-0,8m (ve výjimkách 0,6m) a hloubka 0,4m a to i s ohledem na provedení hromosvodu. V místě uložení zemnících pásků bude zvýšena hloubka výkopu dle projektu ochrany před bleskosvodem (0,8m). Nejprve se provede vybourání či rozebrání příslušné části zpevněných ploch (betonová dlažba, zámková dlažba) v těsné blízkosti objektu a následně se vykope rýha 80x60cm. Zemina z výkopu bude uložena v bezprostřední blízkosti výkopu, po provedení zateplení bude výkop touto zeminou zasypán, přebytečná zemina bude deponována na skládku. Po provedení. V místech napojení objektu na technické sítě musí být zemní práce prováděny s maximální opatrností (ručně), aby nedošlo k porušení připojovacího potrubí! Při výkopových pracích je nutno dbát na stanoviska dotčených správců sítí! Při zapuštění izolantu dojde k nastavení původní hydroizolace, která bude odbouráním cihelné přizdívky upravena a vytažena po celé délce pomocí nastavujících pásů do výšky cca 300mm nad UT a uchycena a ukončena ukončujícím AL profilem (v případě poškození hydroizolace je nutno provést lokální opravu). Výkopy je nutno realizovat postupně v jednotlivých polích určených dle postupu realizovaných prací v jednotlivých polích, tak aby nedošlo k úplnému odkrytí zdiva v 1PP! Po zrealizování zateplení soklu bude nově položen okapový chodník, z betonových dlaždic, položených do písčitého lože, spádovaný směrem od objektu, popř. bude provedeno vyspravení zpevněných ploch přilehlých k objektu (obnova zámkové dlažby položené na podkladní lože ze štěrkodrtě min. tl. 100mm). Taktéž bude provedena úprava zpevněných i travnatých ploch okolo objektu dotčených během prací. Zemní práce budou dále zahrnovat instalaci zemní prvků bleskosvodů dle nové ČSN EN , osazení lapačů střešních splaveni včetně jeho napojení na stávající kanalizační potrubí areálu. Po provedení všech těchto prací bude výkop zasypán zeminou pouze do takové hloubky, aby mohla být provedena nová zpevněná plocha. Celkově tedy bude proveden zpětný zásyp vykopanou zeminou z 50% (200mm) a zbývající podloží pod zpevněné povrchy budou provedeny z nově dovozeného materiálu. d.4) Základové konstrukce Netýká se této stavby. Dokumentace pro provádění stavby 8

9 d.5) Svislé konstrukce nenosné Revitalizace NOVÉ BUDOVY ZŠ Slavkov Do stávajících svislých nenosných konstrukcí nebude zasahováno. Provede se pouze zazdění dveřního otvoru po vybourání stávajících dřevěných dveří v 1PP, které sloužili jako vstup do společenské místnosti družiny. Tato zazdívka bude provedena z autoklávových pórobetonových tvárnic pevnosti 4N/mm2, objemové hmotnosti suchého zdiva 500kg/m3, formátu 375x249x599mm, lepených tenkovrstvým tmelem. Celková výška zazdívky činí cca 2100mm. Dozdívka se prokotví se stávajícím zdivem kotvami. Použijí se systémové nerezové příponky L, které se umístí do každé ložné vrstvy mezi tvárnicemi. Na šířku zdiva se použijí dvě příponky.prováděné dozdívky nezpůsobí neúměrné přitížení konstrukce, které by mohlo ohrozit její stabilitu. Zarovnání bude provedeno na vnitřní stranu. Na vnitřní straně bude provedeno přestěrkování s výztužnou tkaninou a následně štuková omítka. Vyztužená stěrka s omítkou bude přetažena na stávající plochy min. 100 mm. Z vnější strany bude zazdívka opatřena vnější silikátová omítkou v barevném odstínu nejbližším okolním plochám. d.6) Vodorovné konstrukce nosné Do stávajících vodorovných nosných konstrukcí nebude zasahováno. d.7) Vodorovné konstrukce nenosné Netýká se této stavby. d.8) Střešní konstrukce Střešní konstrukce nad celým objektem bude zateplena. Na jednoplášťové a dvouplášťové střeše bude provedena nová hydroizolační vrstva. Počítá se i s vyspravením původních vrstev asfaltových pásů, které budou plnit funkci parozábrany. Na pultové střeše zásobování bude zrealizovaná výměna staré střešní krytina za novou tvarovanou plechovou krytinu včetně příslušenství (kotvení). Střecha má minimální atiku. Atika tedy bude zvýšena minimálně o tl. zateplení tzn. o 200 mm. Je navrženo provedení vyspravení stávající atiky betonovým sanačním potěrem. Po zaschnutí bude osazen a ukotven spodní vysušený impregnovaný trámek 250x200 mm, který bude kotven do stávající atiky po 1 m ocelovou závitovou tyčí, nebo chemickou kotvou. Po provedení KZS bude nově provedena i krytina na přístřešku u vstupu do 1PP. Stávající polykarbonátová krytina bude odstraněna včetně dešťového svodu se žlabem, který bude zpětně instalován. Poté budou odstraněny nosné dřevěné prvky (krokve a pozední trám kotvený k fasádě). Krokve budou před zpětnou montáží upraveny (seříznuty) o tloušťku izolantu, tak aby dosedly na pozední trám. U pozedního trámu dojde k novému překotvení a to nastavením o dřevěné špalíky 150x150mm. Nastavující špalíky budou ukotveny do zdiva před provedením zateplení závitovou tyčí na chemickou maltu pod každou krokví (9ks). Pozední Dokumentace pro provádění stavby 9

10 trám tedy bude kotven k fasádě přes tyto dřevěné špalíky. Celková délka kotev cca mm. Krokve budou před zpětnou montáží upraveny (seříznuty) o tloušťku izolantu, tak aby dosedly na pozední trám. Pak budou zpětně kotveny k pozednímu trámu a ocelovému uzavřenému profilu se stojkou. Nosné ocelové profily budou ponechány a pouze opatřeny RAL nátěrem. Nová krytina bude z tvarovaného plechu a kotvena ke krokvím dle technologického předpisu výrobce. Také budou nově provedeny veškeré klempířské prvky, které budou z pozinkovaného poplastovaného plechu tl. 0,8 mm (popř. 1mm dle výpisu prvků). Na střeše se nachází větrací azbestocementové komínky - ty budou nahrazeny novými plastovými. V případě odvětrávacího litinového potrubí bude provedeno nahrazení novými plastovými hlavicemi DN 110 (dle zaměření na místě samém). Veškeré použité dřevo bude opatřeno proti vlhkosti (tlakovou impregnací) splňující vakuotlakovou třídou ohrožení 4. Při provádění zateplení a hydroizolační vrstvy obou střech a při řešení detailů je nutno se řídit montážním návodem a doporučením výrobce vybraného systému. Další popis střešní konstrukce viz kapitola d.9) Izolace. d.9) Izolace Izolace soklu Sokl se zateplí dle ČSN vnějším kontaktním zateplovacím certifikovaným systémem kvalitativní třídy A s tepelnou izolací z desek z extrudovaného polystyrénu tl. 120 mm. Hodnota izolace λ nesmí být větší jak 0,034 W.m -1. K -1. Z důvodu osekaného obkladu nutno počítat s větší spotřebou lepícího tmele nebo se srovnáním podkladu hrubou vápenocementovou omítkou. Na rozhranní zateplení fasády EPS 70F a zateplení soklu XPS polystyrénem při rozdílných tloušťkách izolantu bude osazen soklový profil s okapničkou. V místech, kde jsou kolem objektu zpevněné nerozebíratelné plochy (schodiště, podesty schodišť), bude izolace soklu začínat na zakládací soklové liště 50 mm nad terénem, aby se nemuselo zasahovat do zpevněných ploch. V místě, kde je kolem objektu betonová nebo zámková dlažba, se tato dlažba rozebere (popř. odstraní) a vymění za novou a provede se odkopání suterénní zdi do hl. cca 400 mm. Sokl se v těchto místech zateplí do hl. 400 mm. Při zatažení izolace pod terén bude nutné zdivo nejprve odizolovat hydroizolačním nátěrem popř. stěrkou společně s nastavením hydroizolační pásů, teré budou vytaženy do výšky 300mm nad upravený terén á řádně ukončeny AL profilem kotveným k podkladu. Část nad terénem bude opatřena dekorativní jemnozrnnou omítkou v odstínu, který upřesní investor. Součástí dokumentace je i barevný návrh. Dokumentace pro provádění stavby 10

11 Izolace stěn Revitalizace NOVÉ BUDOVY ZŠ Slavkov Kotvení je popsáno v samostatné části D.1.2 Stavebně konstrukční část. Stěny se před prováděním zateplení očistí od nedržících částí omítky. Celá fasáda se rovněž očistí tlakovou vodou a následně napenetruje. Některá místa na fasádě je nutno biologicky ošetřit, na ochranu se použije biologický roztok k čištění a ochraně proti řasám, plísňovým houbám, mechům a lišejníkům. Ten se přidá do vody při čistění fasády. Místa po osekané nedržící omítce se srovnají hrubou vápenocementovou omítkou. Následně se zateplí dle ČSN vnějším kontaktním zateplovacím certifikovaným systémem kvalitativní třídy,,a s tepelnou izolací z desek ze stabilizovaného samozhášivého pěnového polystyrénu EPS 70 F, nebo minerálních desek s kolmým vláknem kvalitativní tř. A dle požárně bezpečnostního řešení, kotvení je popsáno v samostatné části D.1.2. Stavebně konstrukční část. Tloušťka zateplení bude 150 mm. Pro zateplení obvodových konstrukcí (fasády) je navržen stabilizovaný samozhašivý polystyrén EPS 70F třídy A, tl.150mm, k zateplení přístavby je navržen stabilizovaný samozhašivý polystyrén EPS 70F třídy A, tl.100mm. Zateplení pásu šířky 1m pod podbitím přístavby (pultová střecha) bude provedeno z minerální vlny tl.100mm s kolmým vláknem. Zateplení říms a podhledu převisu bude provedeno z minerální vlny s kolmými vlákny popř. polystyrénem EPS 70F kvalitativní tř. A tl. 50mm dle použitého materiálu v ploše, plnoplošně lepené k podkladu. Zateplení kolem nerezového komína bude provedeno z minerální vlny s kolmým vláknem tl mm dle odsazení komínového tělesa, zateplení čela předsazené římsy pod okapem z extrudovaného polystyrénu tl. 150mm. Hodnota izolace λ nesmí být větší jak 0,039 W. m -1. K -1. Použije se certifikovaný systém ETICS s certifikací dle ETAG 004. Při realizaci bude použit dodavatel ETICS, který je současně dodavatelem systémových řešení fasád, sanací, technických malt a stavební chemie. Bude předložen řez skladba navrhovaného systému ETICS včetně popisů jednotlivých položek skladby. Musí být předložen i technologický předpis na údržbu a sanací ETICS. Dále musí dodavatel ETICS předložit doklad o působnosti (výroba ETICS) na českém trhu s více než desetiletou tradicí a doklad o členství v Cechu pro zateplování budov. Před lepením se doloží protokol odtahové zkoušky lepící vrstvy od podkladu navrhovaného lepícího materiálu. Kotvení je popsáno v samostatné části D.1.2. Stavebně konstrukční část. Použití kotevní techniky bude dle ETAG 014 a budou doloženy výtažně zkoušky navrhované kotevní techniky. Pro vyhotovení těchto protokolů bude stavba soutěžiteli na požádání zpřístupněna. Zateplení ostění a nadpraží oken bude provedeno z izolace EPS 70F tl. 40 mm. Tloušťka izolantu u ostění a nadpraží oken a dveří bude případně uzpůsobena s ohledem na šířku rámu, tak aby izolant nezasahoval do křídla okna (popř. dveří) a neomezoval jejich funkčnost. Zateplení parapetů oken bude provedeno z izolace XPS F tl. 40 mm. Dokumentace pro provádění stavby 11

12 V případě nerovností fasády nutno počítat s rezervou v zateplovacím systému. Použijí se desky různých tloušťek, které se po nalepení na fasádu přebrousí do roviny. Po dohodě s projektantem je možno použít i variantu podlepování hlavního izolantu stejným izolantem, ale menší tloušťky. Možnost podlepení při dodržení ETAG. - Když není možnost provést jádrovou omítkou vyrovnání - Když není možnost zateplení provést v jedné tloušťce izolantu Možnost provedení podlepení při dodržení požadavků: - Prodloužení kotevní techniky - Plnoplošné lepení izolantu na izolant - Použití stejného typu izolantu - Rosný bod musí být v hlavním izolantu, který musí mít větší tloušťku, než podlep Veškeré detaily budou řešeny podle technologických zásad zvoleného zateplovacího systému a s využitím systémových lišt jako jsou zakládací profil zateplovacího systému, rohovníky s integrovanou tkaninou, lišty s okapnicí s integrovanou tkaninou, dilatační mini profily na kouty s integrovanou tkaninou, začišťovací lišty kolem oken a systémové dilatační profily. Zakládací profil bude použit u založení izolace soklu 20 mm nad terénem, u přechodu izolace soklu a fasády a u založení izolace fasády na bocích stěn. To znamená např. že, veškeré hrany budou zpevněny armovacím tmelem a tkaninou s použitím rohových profilů a profilů s okapnicí. Pomocí nerezového hladítka se sklotextilní síťovina vtlačí do lepicí stěrky a pečlivě zahladí. Po zahlazení a stáhnutí přebytečné malty bude tloušťka výztužné vrstvy silná cca 3 4 mm. Veškeré přechody zaizolovaných ploch a nezaizolovaných ploch budou řešeny pomocí dilatačního rohového mini profilu s integrovanou výztužnou sítí ze skelné tkaniny. Povrchovou úpravu zateplení tvoří probarvená silikátová omítka zrno 1,5 mm v odstínu, který upřesní investor. Součástí projektové dokumentace je barevný návrh. Případné příplatkové barvy nejsou v rozpočtu zohledněny. Použité odstíny dle vzorkovnice NCS budou na dodaném vzorku také popsány. Použité odstíny budou mít rovněž HBW v intervalu odpovídající ČSN Izolace plochých střech (obsahuje teplenou izolaci a novou povlakovou krytinu) Střešní plášť dvouplášťové střechy bude zateplen tepelně izolační vrstvou tl. 200mm. Vytvořenou ze dvou navzájem kolmých vrstev z desek polystyrénu EPS 200S Stabil tl. 100mm, se součinitelem tepelné vodivosti λ=0,034 W.m -1.K -1. Střešní plášť jednoplášťové střechy bude zateplen tepelně izolační vrstvou vytvořenou ze dvou navzájem kolmých vrstev z desek z tuhé minerální vlny tl. 100mm, se součinitelem tepelné vodivosti λ=0,039 W.m -1.K -1. Zateplení bude kotveno do únosných vrstev stávajícího střešního pláště- stávající záklop (zhotovitel zajistí sondy do střešních plášťů a statický návrh systémového kotvení dle zjištěného stavu). Před samotným provedením zateplením je nutno provést vyrovnání všech povrchů, kde se nachází původní asfaltová krytina (dle stavu). Ta bude částečně zbroušena popř. Dokumentace pro provádění stavby 12

13 zachována a bude sloužit jako pojistná hydroizolace. Následně se opatří vhodným penetračním nátěrem (rychle schnoucí asfaltový penetrační nátěr, nanášený za studena). Střecha objektu bude ukončena hydroizolační krytinou tvořenou ze dvou vrstev. První vrstva hydroizolace bude tvořena ze za studena samolepícího asfaltového SBS modifikovaného podkladního pásu s nosnou vložkou s vysokou odolností vůči roztržení, se spodní stahovací fólií a vrchní krycí svařovací fólií. Na ní bude nanášena bezešvá hydroizolační fólie jako stěrka na podkladní armovací vrstvu. Atiky u plochých střech budou zatepleny z vnější strany stabilizovaným samozhašivým polystyrénem EPS 70F třídy A (popř z desek z minerální vlny, dle použitého izolantu v ploše). tl. 150 mm, se součinitelem tepelné vodivosti λ=0,039 W.m -1.K -1, koruna atiky a vnitřní strana atiky budou zatepleny extrudovaným polystyrénem tl. 50 mm, se součinitelem tepelné vodivosti λ=0,034 W.m -1.K -1. Návaznost plochých střech a stříšek nad vstupy na zateplení svislých konstrukcí bude řešeno extrudovaným polystyrénem třídy A min v jedné vrstvě (500 mm) tl. 140 mm, se součinitelem tepelné vodivosti λ=0,034 W.m -1.K -1. Při provádění zateplení a hydroizolační vrstvy obou střech a při řešení detailů je nutno se řídit montážním návodem a doporučením výrobce vybraného systému. Konečné souvrství HI bude vytaženo na atiku pod nové oplechování a také na svislou stěnu větracích komínků do výšky cca 250 mm. V případě, kdy je atikové zdivo větší než 250mm nad zateplenou střechou bude hydroizolace ukončena lemováním Při provádění zateplení a hydroizolační vrstvy všech střech a při řešení detailů je nutno se řídit montážním návodem a doporučením výrobce vybraného systému. Izolace pultové střechy Zateplení pultové střechy bude provedeno na předpokládané stropní k-ci - volně ložená hydroizolace nad stropem, to však předpokládá uvažovaný stav, kdy se nad meziprostorem střechy a stropní k-cenachází pouze kontralaťování a plechová krytina, v případě, že se nachází pod střechou podhled a na krokvích je proveden záklop, bude nutné provést zateplení střechy na tento záklop (upřesnění při realizaci, popř. přizvat projektanta). Před zateplením dojde k odstranění stávající plechové krytiny včetně laťování. Zateplení bude provedeno (zateplení na stropní kci) z izolační rolovaných pásů z minerálních vláken, kvalitativní třídy A, λ=0,039 W.m -1.K -1 s třídou reakce na oheň A1 a charakteristickou hodnotou zatížení 12kN/m 3. Tepelná izolace bude tvořena ze dvou navzájem kolmých vrstev izolace, volně položené na podlahu. Izolace bude chráněna pojistnou vysoce paropropustnou hydroizolací. Materiálové rozvržení je znázorněno v příslušných výkresech projektové dokumentace. Veškeré použité materiály, jejich návaznost a pracovní postupy musí být v souladu s kritérii pro provádění zateplení objektu certifikovaným systémem kvalitativní třídy A dle Cechu pro zateplování budov ČR, o.s. A také plně v souladu s normou ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) a ČSN a ETAG a to zejména: Dokumentace pro provádění stavby 13

14 I. Příprava podkladu Podklad musí být bez prachu, mastnot, zbytků výkvětu, puchýřů a odlupujících se míst, biotického napadení a trhlin v ploše. Maximální hodnota odchylky rovinnosti podkladu je 20mm/m. II. Lepení desek tepelné izolace Před lepením musí být osazeny ukončovací a zakládací lišty. Lepící hmota se nanáší na celý obvod desky ve formě pásu a uprostřed nejméně tři terčů na jednu desku, celkem min. 40% plochy. Desky z minerální vaty s kolmou orientací vláken vyžadují vždy spojení celého povrchu s podkladem. Desky se kladou na vazbu bez křížových spár. Na nárožích musí být desky lepeny po řadách na vazbu. U výplní otvorů se desky musí osazovat tak, aby křížení jejich spár bylo nejméně 100mm od rohů těchto otvorů. U otvorů doporučuji osadit desky s přesahem tak, aby čelně překryly následně lepené přířezky desek na ostění otvorů. Nepoužívat přířezy menší, jak 150 mm, dodržovat správné lepení na rozích a u otvorů. Před realizací budou provedeny odtrhové zkoušky. III. Kotvení hmoždinkami Vrt pro osazení hmoždinek musí být prováděn kolmo k podkladu. Nejmenší vzdálenost osazení hmoždinek od okraje je 100mm. Talíř osazené hmoždinky nesmí narušovat rovinnost základní vrstvy. Všechny druhy zateplení budou ke konstrukci přilepeny bodově (popř. plnoplošně) lepícím tmelem a kotveny plastovými hmoždinkami s ocelovým šroubem, popř. pomocí talířových hmoždinek v kombinaci s izolačními talířky. Lepení a kotvení tepelného izolantu bude prováděno dle specifických pokynů výrobce či dodavatele KZS. Minimální počet a délka hmoždinek viz D.1.2 STAVEBNĚ KONSTRUKČNÍ ČÁST. Alternativně je možno použít jiný systém se stejnou únosností. Před realizací budou provedeny kotevní zkoušky dle platné legislativy s protokolem, který bude předložen TDS. Při provádění je nutno dodržet technologická pravidla výrobce. IV. Provádění základní vrstvy Základní vrstva musí vždy obsahovat výztuž, kterou je sklovláknitá síťovina. Zesilující výztuž se provádí vtlačením síťoviny do nanesené vrstvy stěrkové hmoty. Stěrková hmota, která prostoupí oky síťoviny, se zahladí. U rohů výplní otvorů je nutné provést zesilující vyztužení pruhem síťoviny, umístěné diagonálně. Nároží budou zpevněna armovacím tmelem a tkaninou s použitím rohových profilů a ochranných lišt nebo tkaninou. V. Provádění konečné povrchové úpravy Silikátová omítka se nanáší na suchou a neznečištěnou základní vrstvu, opatřenou penetračním nátěrem. Pohledově ucelené plochy je nutné provádět v jednom pracovním záběru. V případě provedení větší technologické pauzy, nevhodných povětrnostních podmínek a nepředpokládaných skutečností bude postup konzultován s TDI případně AD. Dokumentace pro provádění stavby 14

15 d.10) Úpravy vnitřních povrchů Revitalizace NOVÉ BUDOVY ZŠ Slavkov Nové dozdívky se v interiéru opatří štukovou omítkou s výztužnou sklotextilní síťovinou. Po provedení výměny oken a dveří bude provedena oprava vnitřních omítek, především v místě nadpraží, ostění a parapetního zdiva. V případě větších rozdílů v tloušťce montážní spáry u ostění a nadpraží oken, se nesmí tyto rozdíly vylepit z výrobků třídy reakce na oheň E a F, tedy ne deskami z polystyrénu! Musí se použít např. desky z minerální vlny. Přechod mezi starou a novou omítkou uvnitř se překryje sklotextilní síťovinou a roh se vyztuží rohovníkem. Po výměně oken se pouze opraví výmalba na dotčených vnitřních stěnách v celé ploše. Nejdříve se musí plocha očistit, případně oškrábat od nedržících nebo nevhodných dřívějších maleb. V místech, kde byl proveden obklad, bude proveden znovu včetně hran a příslušenství. d.11) Úpravy vnějších povrchů Úprava fasády Nově vzniklé izolované plochy budou překryty armovací tkaninou se stěrkou, opatřeny penetrací. Povrchovou úpravu tvoří probarvená silikátová omítka zrno 1,5 mm v odstínu, který upřesní investor. Součástí dokumentace je i barevný návrh. Rovněž nezateplené plochy budou opatřeny výztužnou vrstvou z tmelu a sklovláknité síťoviny a shodnou povrchovou úpravou. Úprava soklu Vrchní povrchovou úpravu zatepleného soklu tvoří jemnozrnná mozaiková soklová omítka v odstínu, který upřesní investor. Součástí dokumentace je i barevný návrh. Úprava neizolovaných stěn Před prováděním oprav se v těchto místech zkontroluje a odstraní nedržící omítka. Povrch se očistí tlakovou vodou. Pro zabránění tvorby trhlin se provede výztužná vrstva z tmelu a sklotextilní síťoviny. Konečnou povrchovou úpravu bude tvořit probarvená silikátová omítka zrno 2mm v odstínu, který upřesní investor. Nátěry kovových konstrukcí Veškeré repasovací nátěry kovových konstrukcí uvedené ve výkresech se provedou jednosložkovou antikorozní barvou na kov s obsahem syntetických pryskyřic a zinkofosfátů. Povrch se před provedením nátěru očistí od hrubých nečistot a rzi ocelovým kartáčem a povrch se přebrousí jemným brusným papírem. Dokumentace pro provádění stavby 15

16 Okapový chodník Po zateplení soklu se provede nový okapový chodník. Na připravený podklad se udělá zhutněný podklad v tl. cca 100 mm ze štěrkodrti frakce 4 32 mm. Na ten se provede pískové lože v tl. 50 mm. Povrch bude z betonové dlažby 500 x 500 x 50 mm. Vyspravení povrchu podest a schodišť po provedení zateplení bude provedeno na očištěný podklad od hrubých nečistot, nepenetrován adhezním a ochranným nátěrem. Na takto provedený podklad pak bude provedena mrazuvzdorná dlažba popř. zámková dlažba včetně soklíků. Použije se mrazuvzdorná protiskluzná dlažba s reliéfem na povrchu tl. 25 mm se součinitelem protiskluznosti min µ 0,6. K lepení dlažby se použije hydraulicky tvrdnoucí flexibilní lepidlo na dlažby s tekutou konzistencí. Dlažba bude přizpůsobena odstínu stávající dlažby přímo na stavbě. d.12) Výplně otvorů Okna, které již byly v minulých letech postupně vyměněny za nové plastové s tepelně izolačním dvojsklem, již nebudou měněny. Staré zdvojené dřevěné okna budou vyměněna za okna s čirým tepelně izolačním dvojsklem, vsazeným do plastového rámu z pěti komorového profilu vyztuženého galvanizovanou oceli tl.1,5mm po celém obvodu okna i rámu a s dorazovým těsněním, s výsledným součinitelem prostupu tepla U W =1,2W.m -2.K -1. Všechny nové dveře vedlejších vstupů jsou plastové z 5 ti-komorového systému popř. hliníkové (dle výpisu prvků), částečně prosklené nebo plné barva bílá. K zasklení vstupních sestav a dveří bude použito bezpečnostní sklo VSG (obecně nazývané Connex), které brání vysypání skla po prudkém nárazu či ráně. Bezpečnostní sklo se skládá z více tabulí plochého skla, které jsou spojeny jednou nebo více vrstvami pružné fólie s vysokou pevností. Výplně otvorů budou kotveny pomocí kotevních šroubů či plechů dle určení zvoleného výrobce. Dveře jako celek musí splňovat požadavek U D =1,2 W.m -2.K -1 popř. U D =1,7 W.m -2.K -1 dle výpisu prvků. Pokud se jedná o dveře únikového východu, budou dveře opatřeny kováním, umožňující otevření dveří ve směru úniku bez použití klíčů. Všechny nové výplně otvorů budou v barevném řešení int./ex. bílá/bílá. (členění výplní otvorů viz pohledy). Kotvení oken se provede pomocí kotvících profilů uchycených na rám okna, které se následně ukotví do ostění parapetu a nadpraží. Všechna okna jsou osazena celoobvodovým kováním s mikroventilací, v místnostech s plnovými spotřebiči budou okna opatřena neřízenou infiltrací. Okna, která nebude možné otevřít z úrovně podlahy je nutno opatřit pákovým mechanismem, které umožní otevírání dveří z úrovně podlahy. Výplně otvorů budou osazeny ve stejném místě jako původní výplně otvorů. Součástí dodávky oken jsou vnější parapety z poplastovaného plechu. Okna budou dodána včetně vnitřního komůrkového plastového parapetu, se zakrytím bočních dutin uzavíracím profilem. Dále bude z důvodu zateplení obvodového pláště u některých oken osazen boční rozšiřovací profil (podrobnosti viz výpis prvků). Okna budou opatřena těsnícím systémem připojovacích spár z vnitřní i vnější strany I3. Ostění oken bude napojeno na rámy konstrukcí Dokumentace pro provádění stavby 16

17 těsnící hmotou, např. montážní PUR pěnou. Kování bude celoobvodové s mikroventilací a integrovanou protiprůvanovou pojistkou. Vnější parapety budou z pozinkovaného poplastovaného plechu tl.0,8mm s plastovými koncovkami v barvě, kterou upřesní investor. Vnitřní parapety budou plastové POSTFORMING s povrchovou úpravou v barvě, kterou upřesní investor, a budou mít ukončovací plastové profily. Všechna okna pobytových místností (učebna, kabinet, společenská místnost) budou dodána včetně vnitřní horizontální žaluzie kotvené do rámu okna. Pro okna se použije systém se stavební hloubkou okenního rámu 75mm. Během montáže postupujte tak, aby bylo možné objekt zateplit včetně ostění, nadpraží a parapetu oken. Přesné rozměry oken, dveří a vrat je nutno doměřit na stavbě! Během zaměření a následné montáže postupujte tak, aby bylo možné objekt zateplit včetně ostění, nadpraží a parapetu oken. Po obvodě těchto prvků je počítáno s izolantem tl. 40 mm + rezerva na lepící vrstvu, výztužnou stěrku a konečnou omítku. Členění a způsob otvírání nových výplní otvorů bude ještě před realizací upřesněn a odsouhlasen investorem. Vstupní dveře Stávající kovová vstupní sestava s dvoukřídlými dveřmi s částečným zasklením bude nahrazena hliníkovou, v provedení se sníženým prahem- maximální výškový rozdíl do 20mm z důvodu bezbariérového užívání objektu. Z důvodu zateplení stěn budou dveře opatřeny rozšiřovacími profily v horní části šířky 50mm. Zasklí se čirým bezpečnostním tepelně izolačním trojsklem, bude použito bezpečnostní sklo VSG (obecně nazývané Connex), které brání vysypání skla po prudkém nárazu či ráně. Výsledný součinitel prostupu tepla bude U D = 1,2 W.m -2. K -1. Zasklení bude začínat v 1/3 výšky dveří nad podlahou. Dveře budou vybaveny třídílnými panty s bezpečnostní úpravou proti vysazení, samozavíračem s aretací, opatřeny bezpečnostním zámkem. Budou mít panikové kování s madlem na vnitřní straně a klikou na vnější straně. V případě poškození nášlapné vrstvy přilehlých podlah nutno po dokončení prací uvést do původního stavu. V případě výměny původních dřevěných popř. kovových dveří za nové plastové nebo hliníkové dveře bude hodnota výsledného součinitele prostupu tepla bude U D = 1,7 W.m -2. K -1 viz výpis prvků. Provedení detailů oken v místě parapetu, nadpraží a ostění viz detaily na v.č. D.1.1.b-13 d.13) Zámečnické, truhlářské a klempířské ostatní výrobky Zámečnické výrobky Ochranné mříže Zámečnické prvky Z/1. Sklepní okna jsou chráněna bezpečnostní mříží z hliníkového profilu L. Mříž je kotvená k ostění okenního otvoru pomocí čtyř vrutů s podložkou do hmoždinky. Přesnější popis viz výkresová dokumentace (detaily). Dokumentace pro provádění stavby 17

18 Žebřík Nový žebřík na střechu bude proveden z žárově zinkované oceli kotven pomocí ocelových kotevních desek a svorníků. (viz detaily). Nově budou taky zřízeny nové čistící rohože, zábradlí a nastavení aletro skříní viz výpis prvků. Jednotlivé repasované kovové konstrukce (zábradlí) budou opatřeny novým základním nátěrem a následně syntetickým nátěrem vhodným do exteriéru, ve dvou vrstvách. Truhlářské výrobky K navýšení atiky budou použity dřevěné hranoly dle tloušťky atiky 250x200mm a 300x200mm. Za účelem rozšíření římsy budou nakotveny do čela říms dřevěné nastavující hranoly pro uchycení žlabů 300x200mm a hranoly sloužící jako nastavení spodní hrany římsy 150x200mm. Veškeré použité dřevo bude opatřeno proti vlhkosti (tlakovou impregnací) splňující vakuotlakovou třídou ohrožení 4. Klempířské výrobky Oplechování bude na KZS vždy řádně ukončeno, aby nedocházelo k zatékání (např. zalomením plechu k izolantu a následné dotažení stěrky s výztužnou vrstvou a povrchovou úpravou). U plastových oken, které byly v minulosti vyměněny za nové a nebudou tedy nyní během prací měněny, bude provedeno osazení nových vnějších parapetů z poplastovaného plechu. Vnější parapety budou dodány včetně plastových koncovek. Nově bude také provedeno oplechování konstrukcí plechem v bezúdržbové úpravě poplastovaný plech (ocelový žárově pozinkovaný plech s ochrannou barevnou vrstvou po obou stranách). Nově budou oplechovány stříšky vstupu, okraje střech, atiky, napojení střech na fasádu apod. (podrobnosti viz. výpis prvků). Původní žlaby a svody budou nahrazeny novými, v bezúdržbové úpravě - z poplastovaného plechu (ocelový žárově pozinkovaný plech s ochrannou barevnou vrstvou). Nový odvodňovací systém (žlaby Ø150mm, svody Ø100mm) bude dodán včetně příslušenství žlabové háky, objímky s trny apod. Svody budou ukončeny shodně jako ve stávajícím stavu tedy zalomením. Ostatní výrobky Průduchy větrání na fasádě budou opatřeny plastovou prodlužovací části průřezu dle prostupu a následně zakryty novou plastovou krytkou. Prodlužovací část délky 240mm, bude vložena do hloubky 100mm do stávajícího prostupu a utěsněna tmelem či pěnou. Krytky budou bíle barvy, případně barvy dle fasády. Pro otvory s atypickým rozměrem budou zhotoveny Dokumentace pro provádění stavby 18

19 větrací mřížky, určené pro větrání a nasávání vzduchu, které budou dodány včetně příslušných vrutů a hmoždinek pro připevnění. Na střechách budou osazeny nové typové větrací komínky, opatřené integrovanou hydroizolační manžetou pro napojení na střešní krytinu. Také zde budou zřízeny nové poklopy výlezu na střechu. Výlez na střechu bude z rámu z ocelových profilů s těsněním, krytý víkem z poplastovaného pozinkovaného plechu + zateplení. Poklop bude vybaven táhlem pro lepší otevírání. Před montáží bude podložen dřevěnými hranoly 200 x 100 mm, aby došlo k navýšení jeho výšky nad střešní rovinou. Nově bude zřízena ochrana před bleskem v souladu se souborem ČSN EN a venkovní osvětlení dle projektu ve stupni projektové dokumentace pro stavební řízení část F.3 Elektroinstalace a ochrana před bleskem. Ochrana před bleskem LPS Třída II. Poloměr valící se koule: 30m Velikost oka mříže: 10x10m Odstup svodů okružního vedení: 10m Součást elektromontážních prací bude montáž ochrany před bleskem v souladu se souborem ČSN EN vodičem AlMgSi 8, jenž bude uchycen na typových podpěrách vedení. Podpěry budou umístěny v takových vzdálenostech, aby vodič byl dostatečně napnut (bez znatelného průhybu) a aby byly zajištěny potřebné vzdálenosti vodičů od stěn a povrchu objektu. Vzdálenost podpěr vodorovných a šikmých vedení nemá být větší než 1m. Vzdálenost podpěr svislých vedení nemá být větší než 1m. Spojů a vedení bude co možná nejméně. Doporučeno je spoje omezit jen na připojování a odbočování vedlejších a spojovacích vedení. Nejvýchodnější je spojovat vodič na vodič, přičemž styčná plocha vodičů musí být rovna alespoň 5 násobků průřezů vodiče. Při montáží se musí spoje opatřit nátěrem. Při křižování vodičů stačí oba vodiče v pravém úhlu spojit křížovou svorkou. Odbočování od vodičů jímacího vedení bude prováděno křížovými svorkami. Vedení od zkušební svorky k vlastnímu zemniči nesmí mít spoj v zemi s výjimkou připojení na zemnič nebo připojení spojujícího vedení. Při přechodu do země bude vodič chráněn před mechanickým poškozením uložením do ochranné trubky. Veškeré části objektu, které by byly dodatečně nainstalovány a pokud nebudou v ochranném prostoru, budou opatřeny pomocným oddáleným jímačem. Uzemnění objektu bude provedeno okružním zemničem za pomocí pásku FeZn 30x4mm. Tento pásek bude uložen v zemi kolem vnějších základů objektu po celém obvodu ve vzdálenosti cca 1m a v hloubce cca 0,5m.Pásek bude v zemi spojován svařováním. Spoj bude proti korozi chráněn antikorozní ochrannou páskou. Před započetím zemních prací je zapotřebí provést vytyčení trasy, bez toho úkonu nelze začít provádět tyto práce. Vedení a svody budou provedeny z celistvých vodičů s co nejmenším počtem spojů. Uzemňovací systém musí být spojen s vyrovnáním potenciálu objektu. Zemní odpor bude menší než 10 ohmu. Součástí ochrany před bleskem LPS bude rovněž instalace svodiče přepětí v hlavní rozvodnici objektu. Dokumentace pro provádění stavby 19

20 Stavební výrobky jsou popsané ve výpisu prvků a jejich umístění je vyznačeno ve výkresové dokumentaci. d.14) Zdravotechnika Kanalizace Všechny spodní části dešťových svodů budou upravené na terénu (od nivelety okolní zpevněné plochy) budou osazeny nové lapače střešních splavenin HL 600 DN 110. Potrubí až po napojení na ležatou část potrubí bude provedeno nové potrubím z PVC-KG. Před napojením upravené části potrubí doporučujeme pročistit stávající ležaté, případně prověřit technický stav stávajícího potrubí. Plyn Dojde k úpravě stávajícího plynového vedení DN 50 včetně provedení příslušných stavebních úprav. Před zahájením zateplení bude potrubí odstaveno z provozu uzavřeno v plynoměrové místnosti v suterénu objektu staré školy. Po provedení zateplení bude potrubí zpět uloženo na fasádu. Nutno upravit délku uchycení potrubí o tloušťku izolantu a přikotvit ke stávajícím konstrukcím přes zateplení. Dále dojde před provedením KZS k úpravě vstupu plynového potrubí do objektu. Bude vybourán nový otvor ve vzdálenosti 150mm do budoucího zateplení soklu, do kterého bude vložena chránička DN 100, v které bude potrubí vedeno. Před uložením potrubí do chráničky musí být opatřenou ochranným nátěrem proti korozi. Starý otvor bude zaslepen minerální vlnou a řádně zatmelen. Nové části rozvodu plynu budou vedeny po fasádě uložené na pomocné ocelové konstrukci. Potrubí bude provedeno z ocelových hladkých černých plynovodních trubek j.m , spoje potrubí budou zásadně svařované, na trase nejsou žádné armatury. Při průchodu přes tavební konstrukce bude plynovodné potrubí uloženo do ocelové chráničky DN o dva průměry větší než chráněné potrubí. Konce chrániček budou utěsněny provazcem a trvale pružným tmelem. Použitý trubní materiál a přídavný materiál je potřeba doložit osvědčením výrobce o jeho jakosti a vhodnosti pro rozvod plynu. Svářečské práce mohou provádět pouze pracovníci s platnou státní zkouškou. Po ukončení montážních prací a provedení zkoušek bude potrubí a uzemnění opatřeno ochranným syntetickým nátěrem proti korozi barevný odstín RAL citrónově žlutá. Před uvedením do provozu zajistí dodavatel provedení výchozí revize nutno vystavit protokol. Uvedení do provozu vpuštění plynu, odvzdušňování nutno vystavit protokol. Po uvedení do provozu nutno překontrolovat a případně opět seřídit stávající plynové spotřebiče. Při přejímacím řízení předá dodavatel uživateli s hotovým dílem tyto doklady: zprávu o výchozí revizi, zápis o tlakové zkoušce, protokol o uvedení do provozu, doklady o použitém materiálu. d.15) Dokončovací práce Po provedení stavebních prací bude objekt důkladně vyčištěn od veškeré stavební suti a bude provedeno hrubé vyčištění všech ploch od nečistot. Po dokončení stavby bude okolní terén uveden do původního stavu. Provede se zpětné osazení všech popisných tabulek, Dokumentace pro provádění stavby 20

21 montáž hromosvodu včetně jeho revize, montáž odvodňovacího systému a nové zatravnění porušených travnatých ploch. VEŠKERÉ POUŽITÉ MATERIÁLY MUSÍ BÝT VE SHODĚ S PLATNÝMI VYHLÁŠKAMI A PŘEDPISY, O ČEMŽ MUSÍ MÍT DODAVATEL PATŘIČNÝ DOKLAD (ATEST), KTERÝ PŘEDLOŽÍ PŘI PŘEDÁNÍ HOTOVÉHO DÍLA INVESTOROVI. PŘI STAVEBNÍCH PRACECH BUDE ZHOTOVITEL DODRŽOVAT TECHNOLOGICKÉ PŘEDPISY JEDNOTLIVÝCH MATERIÁLŮ. VEŠKERÉ VÝROBNÍ ROZMĚRY OKEN, DVEŘÍ, KLEMPÍŘSKÝCH A ZÁMEČNÍCKÝCH PRVKŮ NUTNO PŘESNĚ ZMĚŘIT NA STAVBĚ! e) Tepelně technické vlastnosti Navržené konstrukce splňují dle podkladů výrobce požadované parametry tepelného odporu a také akustické požadavky. Při provádění stavby budou všechny použité materiály doloženy technickými listy, které budou předloženy při kolaudaci stavby. f) Způsob založení objektu Objekt je v současné době založen do nezámrzné hloubky, do základových konstrukcí nebude zasahováno. g) Vliv objektu a jeho užívání na životní prostředí Dle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů (zákon o posuzování vlivů na životní prostředí), ve znění zákona č. 93/2004 Sb. není třeba posuzovat stavbu z pohledu vlivu stavby na životní prostředí. Z pohledu odpadů a jejich likvidace bude vše prováděno podle zákona o odpadech č. 185/2001 Sb. ve znění pozdějších předpisů (zákon č. 275/2002 Sb.) a dle vyhlášky Ministerstva životního prostředí č. 383/2001, o podrobnostech nakládání s odpady. Odpady vzniklé při realizaci stavby a během vlastního provozu objektu jsou zařazeny do kategorií dle vyhlášky č. 381/2001 Sb. Produkci odpadů je možno rozdělit na: a) odpady vzniklé při realizaci stavby (stavebních úprav) b) na odpady vznikající během vlastního provozu stavby Rekonstrukcí objektu nejsou dotčena žádná ochranná pásma. Lze konstatovat, že stavba nijak neovlivní životní prostředí. Území nesmí být zatěžováno lidskou činností nad míru únosného zatížení. Stavebník je povinen, především opatřeními přímo u zdroje, předcházet znečisťování nebo poškozování životního prostředí a minimalizovat nepříznivé důsledky své činnosti na životní prostředí a tím splnit povinnosti dané zákonem č. 17/1992 Sb., o životním prostředí. Dokumentace pro provádění stavby 21
